Morgana CardXtra — каталог запчастей

Визиткорез Morgana CardXtra (Nagano CT620Exa). Parts Manual No.1, Nagano Japan Radio Co.

1Cover — облицовка и лотки
2Body — корпус
3Pickup / Feeder — захват и подача
4Trans — транспорт листа
5Swing / Cutter — нож и поворотный узел

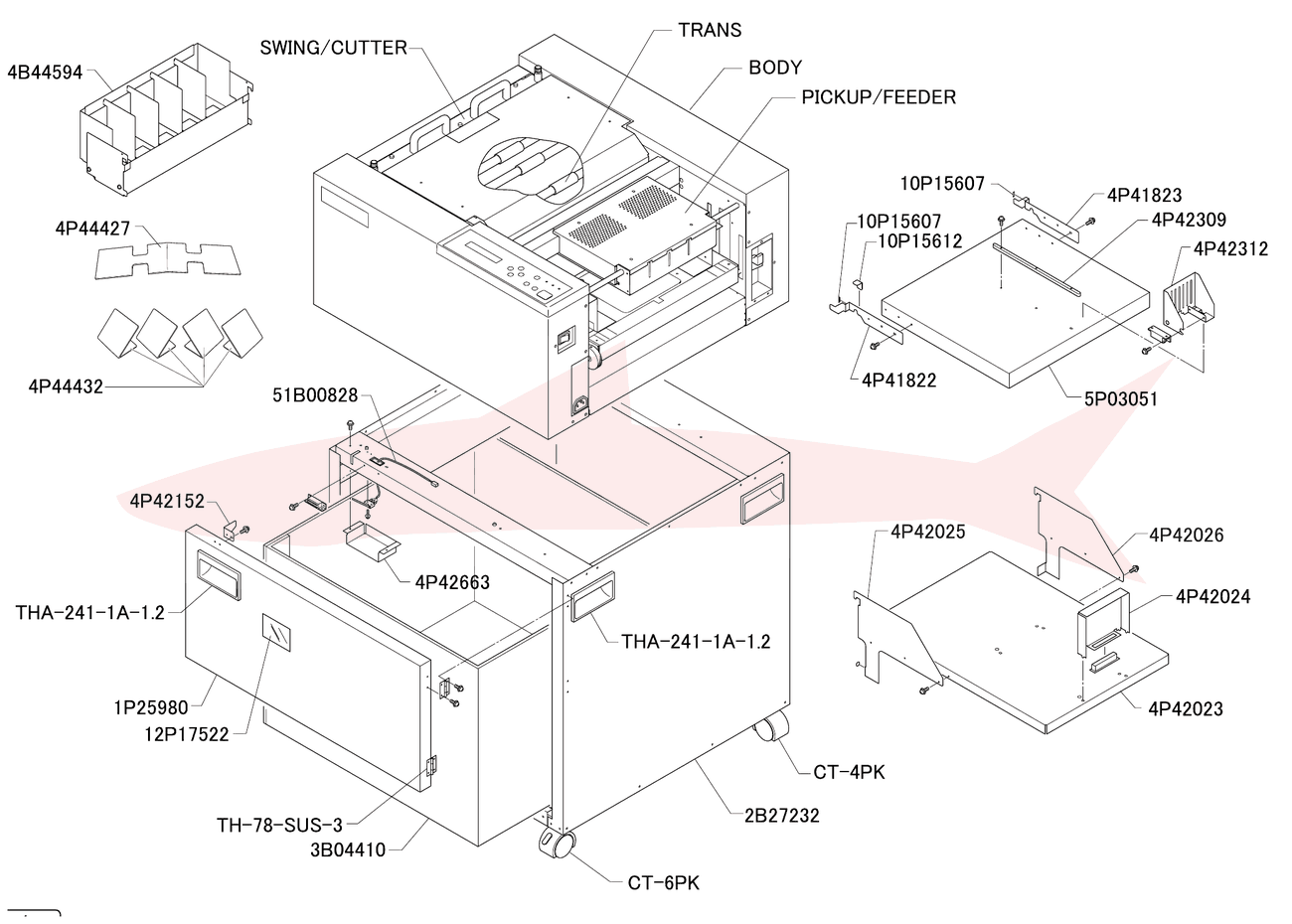

1 Cover

Morgana CardXtra · Облицовка и лотки

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	TRAY FEED	5P03051
2	PLATE TRAY F	4P41822
3	PLATE TRAY R	4P41823
4	GUIDE F T	4P42312
5	STAGE TRAY	4P42309
6	LABEL SCALE TRAY	10P15612
7	LABEL POSITION	10P15607
8	TRAY EXIT ASM	4B44594
9	GUIDE CD	4P44427
10	GUIDE A	4P44432
11	TRAY F	4P42023
12	STOPPER F	4P42024
13	HOOK TRAY FB	4P42025
14	HOOK TRAY FF	4P42026
15	FRAME STAND AS	2B27232
16	DOOR STAND	1P25980
17	PLATE WIN2	12P17522
18	CASTER	CT-6PK
19	CASTER	CT-4PK
20	JOINT	TH-78-SUS-3
21	KNOB A/S	THA-241-1A-1.2
22	PLATE IS	4P42152
23	BRKT COV SENS	4P42663
24	SENS INT-L4	51B00828
25	BOX DUST	3B04410

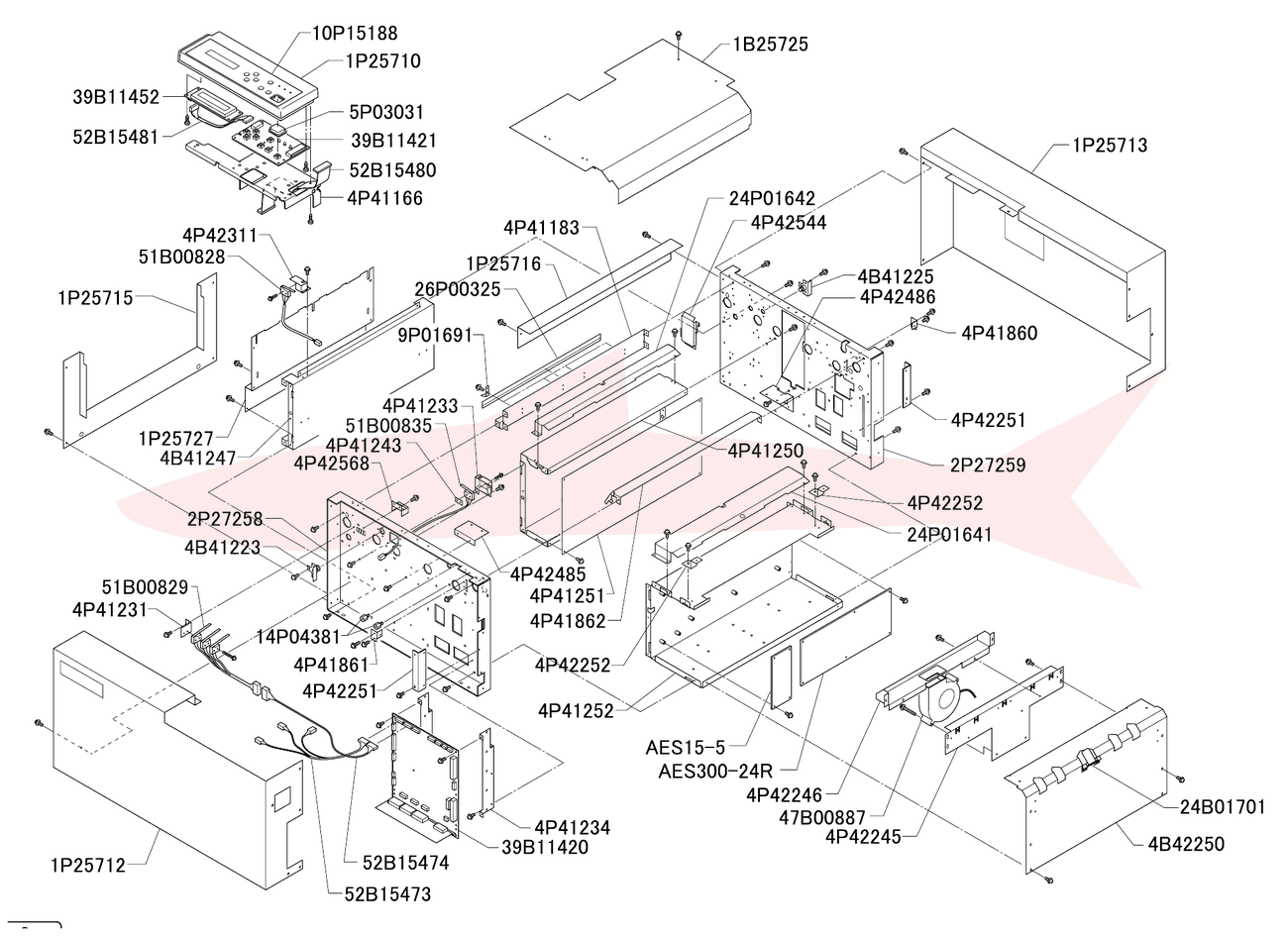

2 Body

Morgana CardXtra · Корпус

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FRAME SIDE F	2P27258
2	FRAME SIDE R	2P27259
3	BAR TIE 1	4P41252
4	BAR TIE 2	4P41250
5	PLATE TIE	4P41251
6	BAR TIE 3 ASM	4B41247
7	COVER TRAY	1P25727
8	BAR TIE 4	4P41183
9	BRKT PWB	4P41234
10	BRKT SUP	4P42252
11	PLATE DISCHARGE	26P00325
12	POWER SUPLLY UNIT	AES15-5
13	POWER SUPLLY UNIT	AES300-24R
14	GUIDE ASM F	4B42250
15	PLATE FAN	4P42245
16	DUCT FAN	4P42246
17	FAN SUCTION	47B00887
18	RTD ASSY	24B01701
19	ANGLE GUIDE	4P42251
20	COLLAR HINGE	14P04381
21	BRKT SPRING SW F	4P41861
22	BRKT SPRING SW R	4P41860
23	PLATE LATCH F ASM	4B41223
24	PLATE LATCH R ASM	4B41225
25	BAR SWING	4P41862
26	GUIDE CUTTER F	4P42485
27	GUIDE DUTTER R	4P42486
28	BRKT INT TOP	4P41233
29	SENS INT-L3	51B00835
30	PLATE NUT	4P41243
31	BRKT COV-IN	4P42568
32	BRKT SENS CUT	4P41231
33	SENS CUT-V	51B00829
34	GUIDE CUT V	4P42544
35	CHUTE LOW 1	24P01641
36	CHUTE LOW 2	24P01642
37	PLATE DISCHARGE	26P00325
38	PLATE SPG EXT	9P01691
39	BRKT INT CUT	4P42311
40	SENS INT-L4	51B00828
41	PWBA MAIN	39B11420
42	W/H SCUT-V	52B15474
43	W/H SINT	52B15473
44	COVER FRONT	1P25712
45	COVER FRONT	1P25713
46	COVER SWING	1B25725
47	COVER EXIT 2	1P25716
48	COVER EXIT 1	1P25715
49	COVER PANEL	1P25710
50	KEY TOP START	5P03031
51	FACE SHEET	10P15188
52	BRKT PANEL	4P41166
53	PWBA PANEL	39B11421
54	PWBA LCD	39B11452
55	W/H OPNL	52B15480
56	W/H LCD	52B15481

Номера в кружке — сборочные узлы (поставляются в сборе).

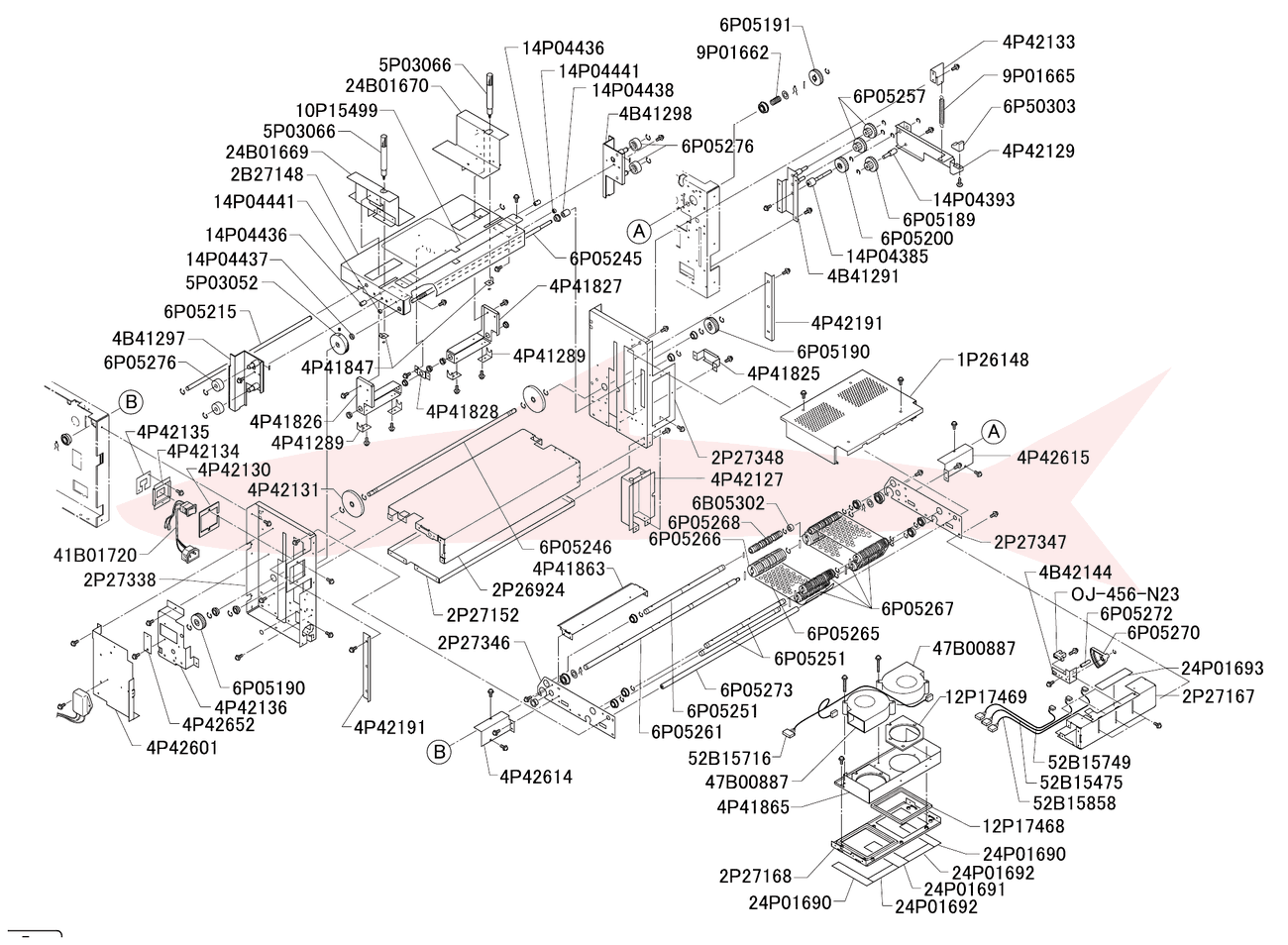

3 Pickup / Feeder

Morgana CardXtra · Захват и подача

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FRAME AIR F	2P27346
2	FRAME AIR R	2P27347
3	BASE FAN	2P27168
4	COVER PIC	1P26148
5	TIE PIC	4P41863
6	PACKING FAN	12P17469
7	PACKING AIR	12P17468
8	FAN SUCTION	47B00887
9	PLATE FAN	4P41865
10	SHEET FAN 1	24P0690
11	SHEET FAN 2	24P01691
12	SHEET FAN 3	24P01692
13	W/H FANS	52B15716
14	BASE CNR FC	2P27167
15	SHEET BELT	24P01693
16	BRKT SNR A ASSY	4B42144
17	ACTUATOR	6P05270
18	STUD STOPPER	6P05272
19	SENSOR(SENS FACE)	OJ-456-N23
20	W/H SFACE F	52B15749
21	W/H SFACE C	52B15475
22	W/H SFACE R	52B15858
23	SHAFT PICKUP	6P05261
24	SHAFT PLY IDL 1	6P05251
25	PULLEY 28	6P05266
26	PULLEY 20	6P05267
27	PULLEY 15	6P05268
28	STAY AIR	6P05273
29	BELT FEED	6P05265
30	BRKT DUCT 3F	4P42614
31	BRKT DUCT 3R	4P42615
32	FRAME FEED F	2P27338
33	FRAME FEED R	2P27348
34	BAR TIE FD1	2P27152
35	BAR TIE FD2	2P26924
36	ANGLE SPG	4P42133
37	BASE TRAY ASSY	2B27148
38	STUD TRAY F	14P04441
39	STUD TRAY R	14P04436
40	SHAFT TRAY	6P05215
41	SHAFT TRAY	6P05245
42	BRKT GUIDE F	4P41826
43	BRKT GUIDE R	4P41827
44	BRKT CLUNP	4P41289
45	BRKT HLD BRG	4P41828
46	GUIDE SIDE L ASSY	24B01669
47	GUIDE SIDE R ASSY	24B01670
48	KNOB GUIDE	5P03066
49	BRKT GUIDE STOP	4P41847
50	RKT SLIDE-F AS	4B41297
51	BRKT SLIDE-R AS	4B41298
52	SHAFT DRV ELV	6P05246
53	SPACER SLIDE	4P42131
54	BRKT SUP	4P41825
55	BRKT DAMP	4P42136
56	PANEL TRAY	10P15499
57	ROLLER ELV	6P05276
58	BRKT RAIL	4P42191
59	BRKT CON	4P42134
60	BRKT SPACER	4P42130
61	COVER SW	4P42135
62	KNOB TRAY	5P03052
63	COLLAR ADJ R	14P04438
64	COLLAR ADJ F	14P04437
65	SPRING LEV	9P01665
66	BRKT WH 3	4P42601
67	BRKT LEVER	4P42127
68	GEAR SPUR 32	6P05190
69	ANGLE SUP DAMP	4P42652
70	INLET ASSY	41B01720
71	SPRING ROLL 3	9P01662
72	GEAR SPUR 24	6P05191
73	BRKT DRV ELV	4B41291
74	STUD ONEWAY	14P04385
75	GEAR SPUR 15-30	6P05257
76	GEAR 30 ONEWAY	6P05200
77	PLATE LEV1	4P42129
78	STUD IDL 30	14P04393
79	GEAR SPUR 15-30	6P05189
80	KNOB ELV	6P50303
81	ROLLER ASSY F	6B05302

Номера в кружке — сборочные узлы (поставляются в сборе).

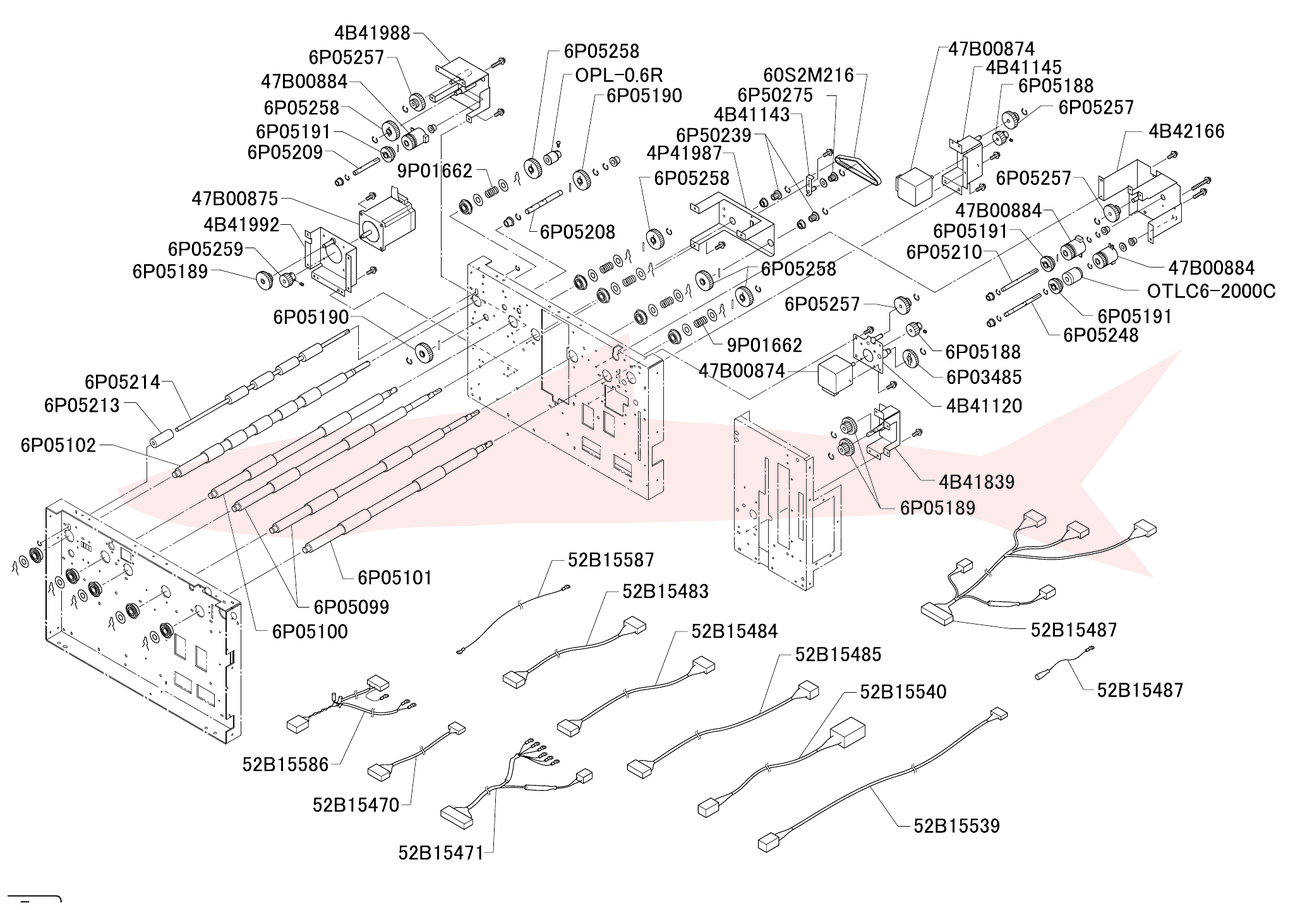

4 Trans

Morgana CardXtra · Транспорт листа

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ROLLER TA	6P05101
2	ROLLER TRANS 12	6P05099
3	ROLLER TRANS 3	6P05100
4	ROLLER EXIT	6P05102
5	SHAFT PINCH EXIT	6P05214
6	ROLL PINCH EXIT	6P05213
7	BRKT GR ELV ASM	4B41839
8	GEAR SPUR 15-30	6P05189
9	MOTOR FEED	47B00874
10	PLATE MOT FEED ASM	4B41120
11	GEAR SPUR 20	6P05188
12	GEAR SPUR 15-30	6P05257
13	GEAR 30	6P03485
14	BRKT MOT MAIN ASM	4B41145
15	MOTOR CUTTER	47B00875
16	BRKT MOT CUT ASM	4B41992
17	GEAR SPUR 20	6P05259
18	BRKT CLUTCH PI-EL ASM	4B42166
19	SHAFT CLUTCH PICK	6P05210
20	SHAFT CLUTCH ELV	6P05248
21	GEAR SPUR 24	6P05191
22	CLUTCH ASSY	47B00884
23	TORQUE LIMITER	OTLC6-2000C
24	BRKT BELT	4P41987
25	PLATE IDLE ASM	4B41143
26	PULLEY 16	6P50275
27	BELT CYNCHRO	60S2M216
28	PULLEY 16D	6P50239
29	BRKT CUT IDLE ASM	4B41988
30	GEAR SPUR 32	6P05258
31	GEAR SPUR 32	6P05190
32	SHAFT SLUTCH TR	6P05209
33	SHAFT CUT IDLE	6P05208
34	POWDER LIMITER	OPL-0.6R
35	SPRING ROLL 3	9P01662
36	W/H CL-SOL	52B15487
37	W/H SCUT-H	52B15539
38	W/H MCUT-H	52B15540
39	W/H MFEED	52B15483
40	W/H MMAIN	52B15484
41	W/H MCUT-V	52B15485
42	W/H MCUT-H	52B15470
43	W/H 24V	52B15471
44	W/H AC-IN	52B15586
45	W/H FG24V	52B15587

Номера в кружке — сборочные узлы (поставляются в сборе).

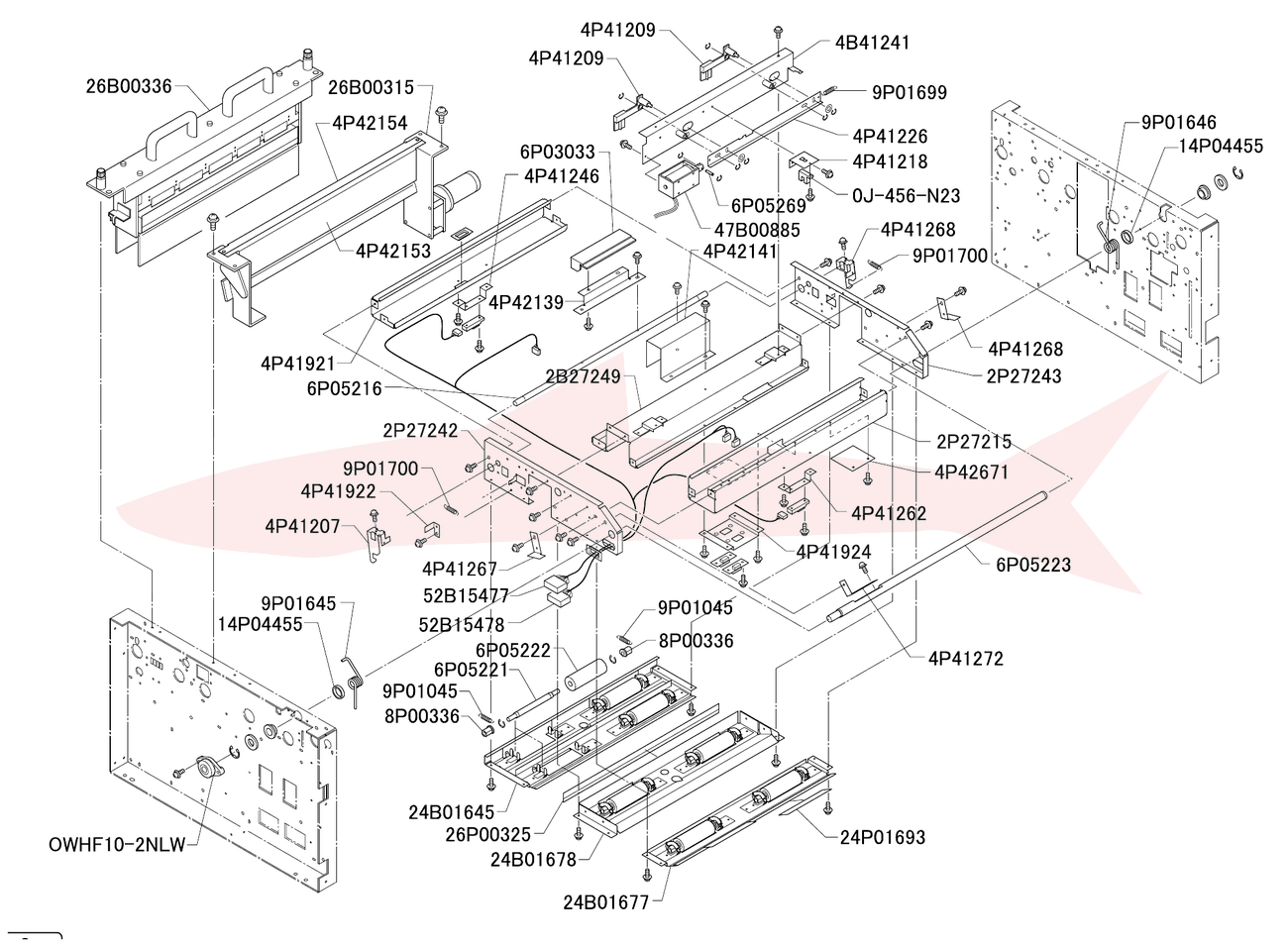

5 Swing / Cutter

Morgana CardXtra · Нож и поворотный узел

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FRAME SW F	2P27242
2	FRAME SW R	2P27243
3	BAR TIE SW-LAT	4P41921
4	BAR SW-FLAP AS	2B27249
5	BAR TIE SW-MK	2P27215
6	CHUTE S-TA AS	24B01677
7	CHUTE S-MARK AS	24B01678
8	CHUTE S-CUT AS	24B01645
9	BRKT GUARD	4P42141
10	SHAFT PINCH	6P05221
11	ROLLER PINCH	6P05222
12	BEARING METAL	8P00336
13	SPRING	9P01045
14	BRKT STOP F	4P41267
15	BRKT STOP R	4P41268
16	BRKT STOP SW	4P41272
17	BRKT INT ON	4P41922
18	BRKT SENS TA	4P41262
19	BRKT SENS EX	4P41246
20	BRKT SENS MARK	4P41924
21	BRKT FLAP AS	4B41241
22	PLATE FLAP LINK	4P41226
23	FLAPPER	4P41209
24	SOLENOID FLAP	47B00885
25	BRKT SENS FLAP	4P41218
26	PIN SOLENOID	6P05269
27	SPRING	9P01699
28	SHAFT LATCH	6P05216
29	LATCH SW F	4P41207
30	LATCH SW R	4P41208
31	SPRING LATCH	9P01700
32	BRKT LEVER	4P42139
33	LEVER OPEN	6P03033
34	PLATE DISCHARGE	26P00325
35	SHEET BELT	24P01693
36	SHAFT SWING	6P05223
37	SENSOR	OJ-456-N23
38	PLATE ROLL	4P42671
39	W/H SPAPER	52B15477
40	W/H SENS	52B15478
41	COLLAR SHAFT SW	14P04455
42	SPRING SW LIO	9P01645
43	SPR[NG SW RIO	9P01646
44	HINGE ONEWAY	OWHF10-2NLW
45	CUTTE R-V-B	26B00336
46	CUTTER H	26B00315
47	GUIDE CUT F	4P42153
48	GUIDE CUT R	4P42154
