Morgana AutoCut Pro System — каталог запчастей

Линия для визиток Morgana AutoCut Pro System: визиткорез AutoCut Pro, фальцовщик AutoFold Pro, транспортёр. Parts List T07099A, 13 января 2020.

PL 1.1AutoCut Pro — Packing — упаковка
PL 1.2AutoCut Pro — Exterior 1 — облицовка 1
PL 1.3AutoCut Pro — Exterior 2 — облицовка 2
PL 1.4AutoCut Pro — Accessories — принадлежности
PL 1.5AutoCut Pro — Electrical Parts — электрооборудование
PL 1.6AutoCut Pro — Electric Panel — электрическая плата
PL 1.7AutoCut Pro — Driving System 1 — привод 1
PL 1.8AutoCut Pro — Driving System 2 — привод 2
PL 1.9AutoCut Pro — Driving System 3 — привод 3
PL 1.10AutoCut Pro — Creaser Upper Unit — верхний узел биговки

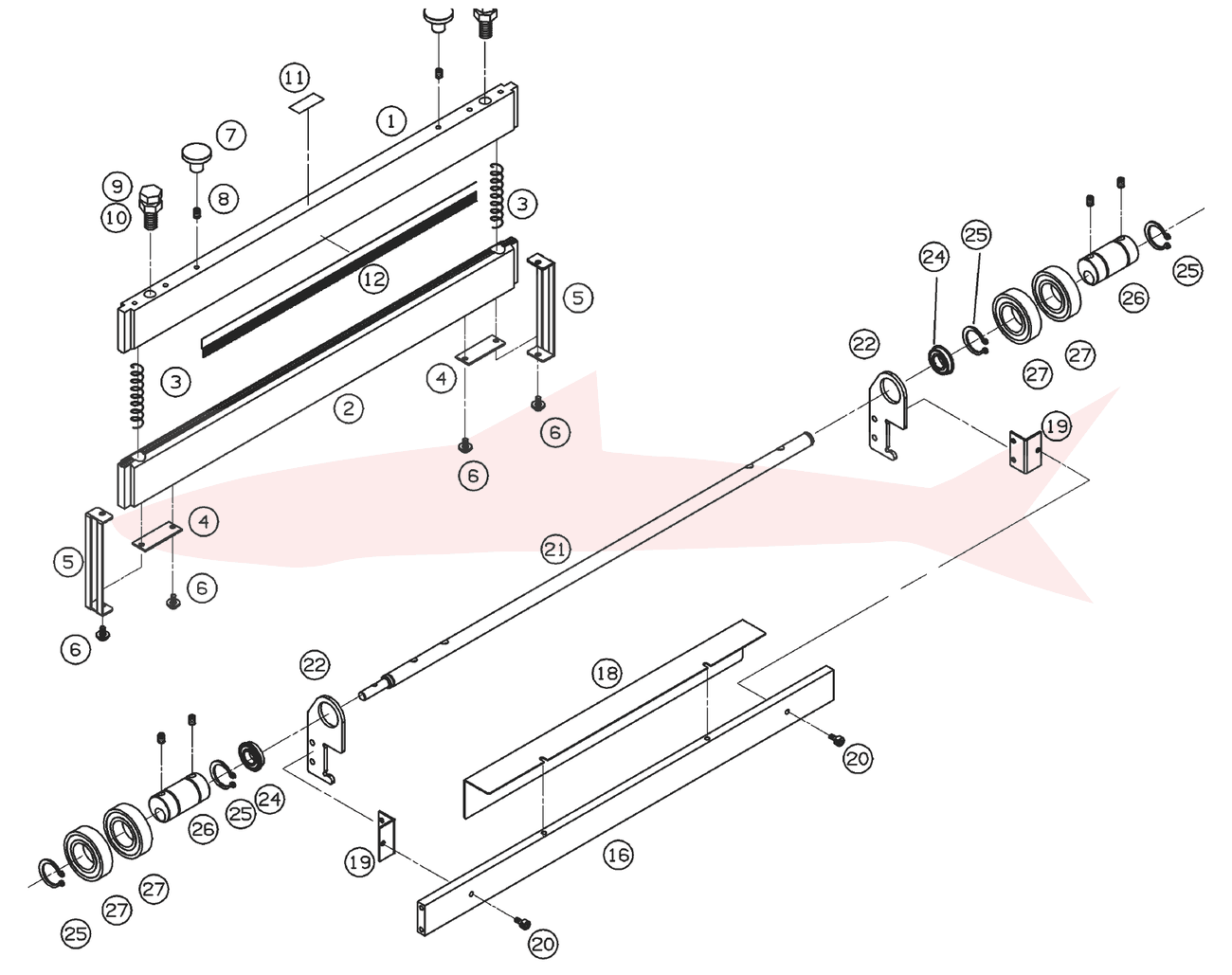

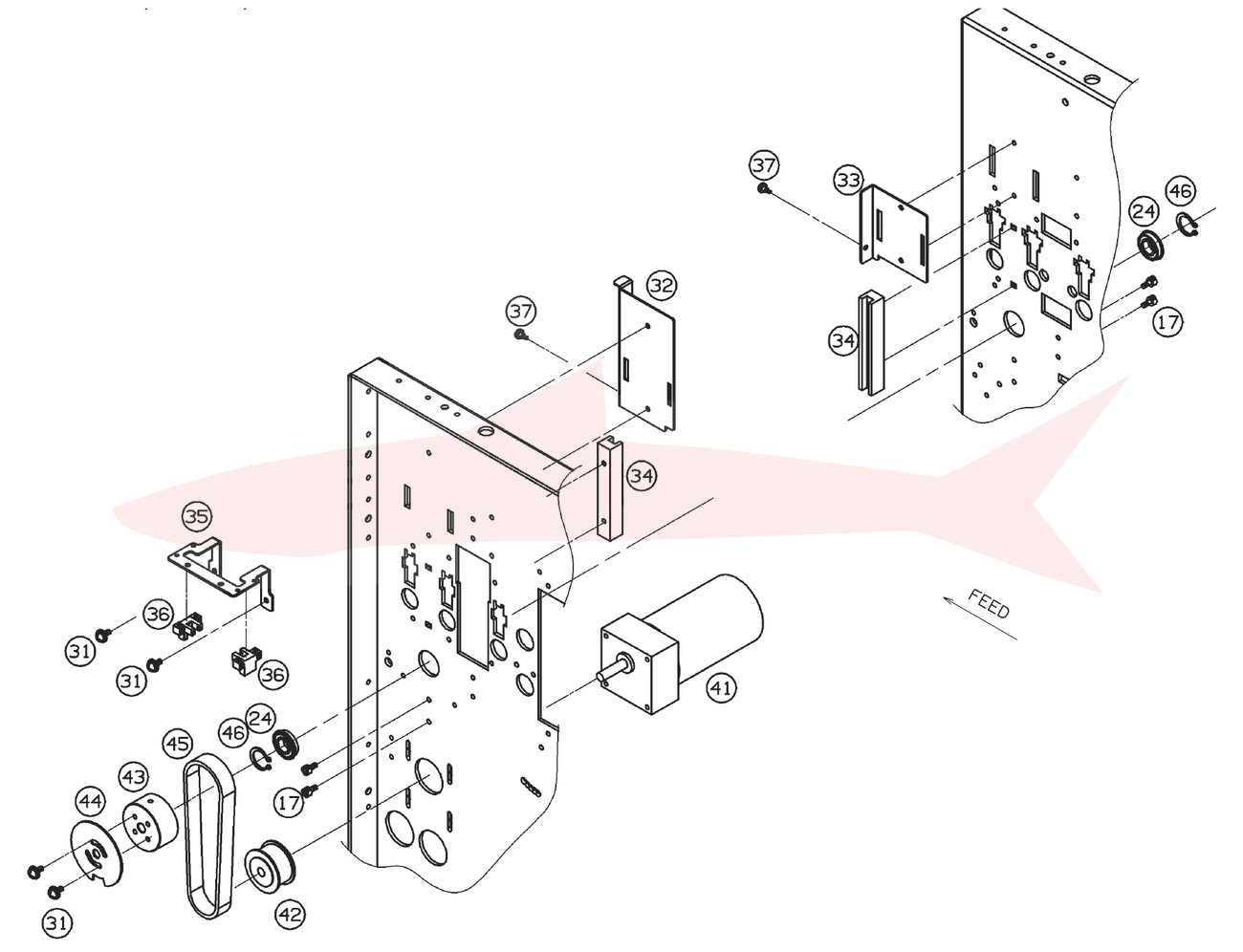

PL 1.11AutoCut Pro — Creaser — биговальный узел

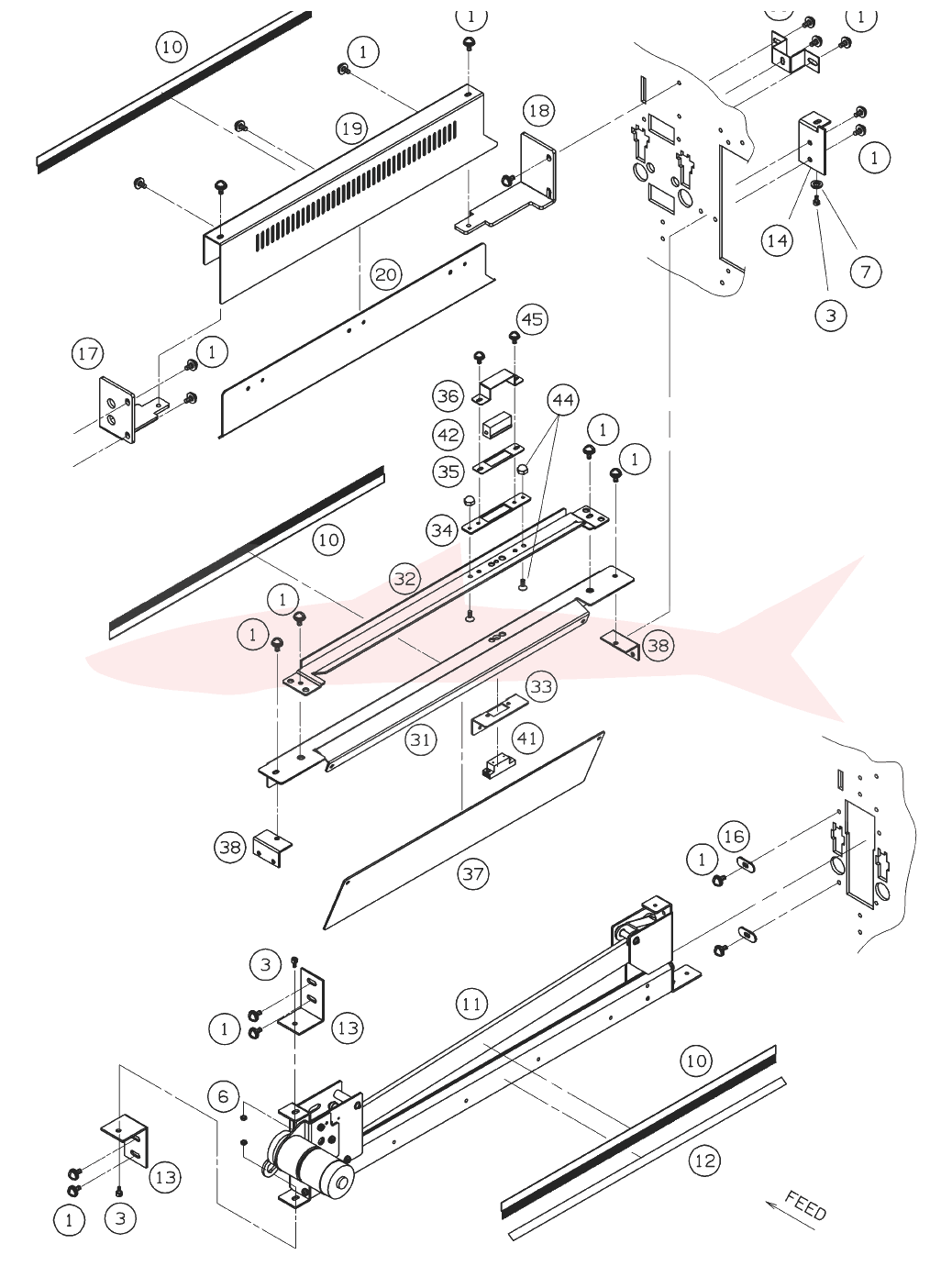

PL 1.12AutoCut Pro — Guillotine — поперечный нож

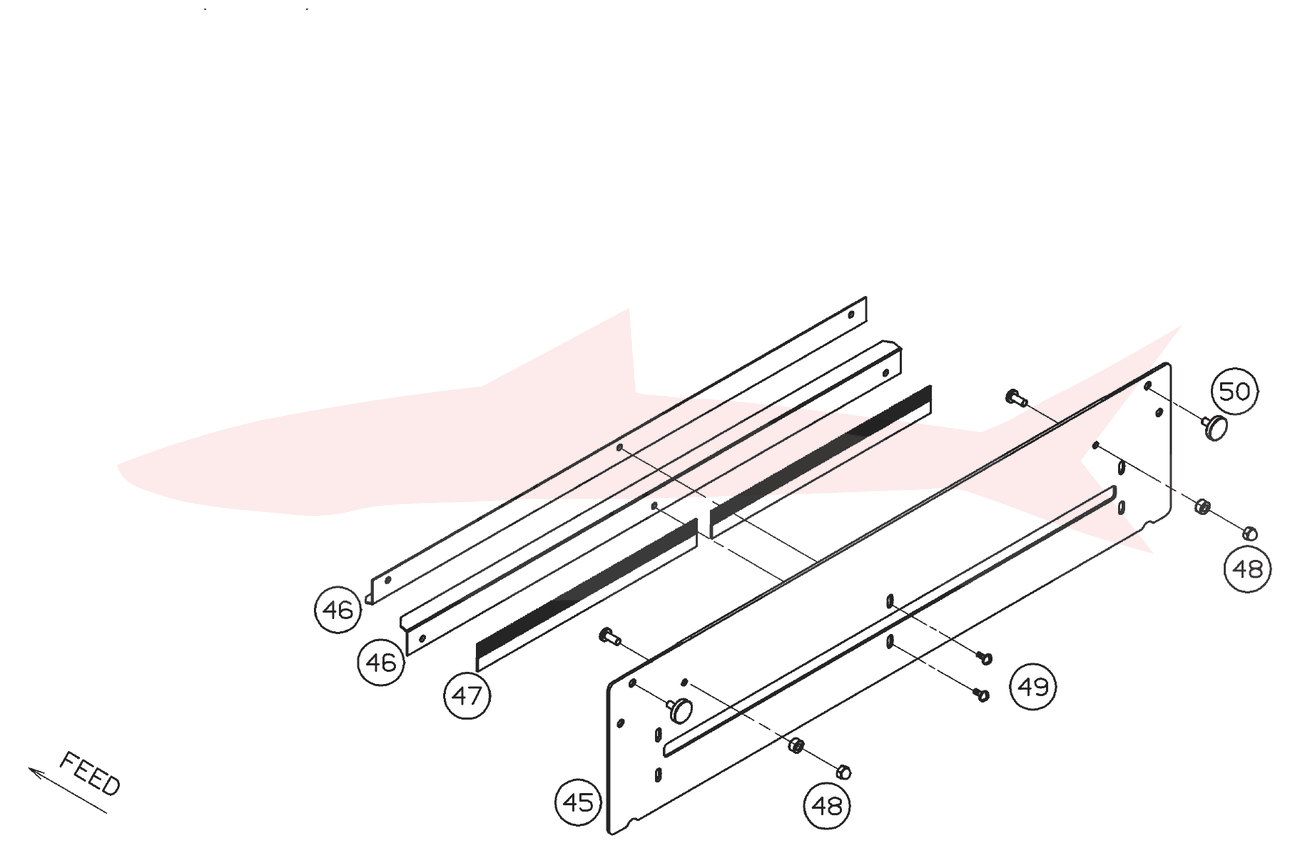

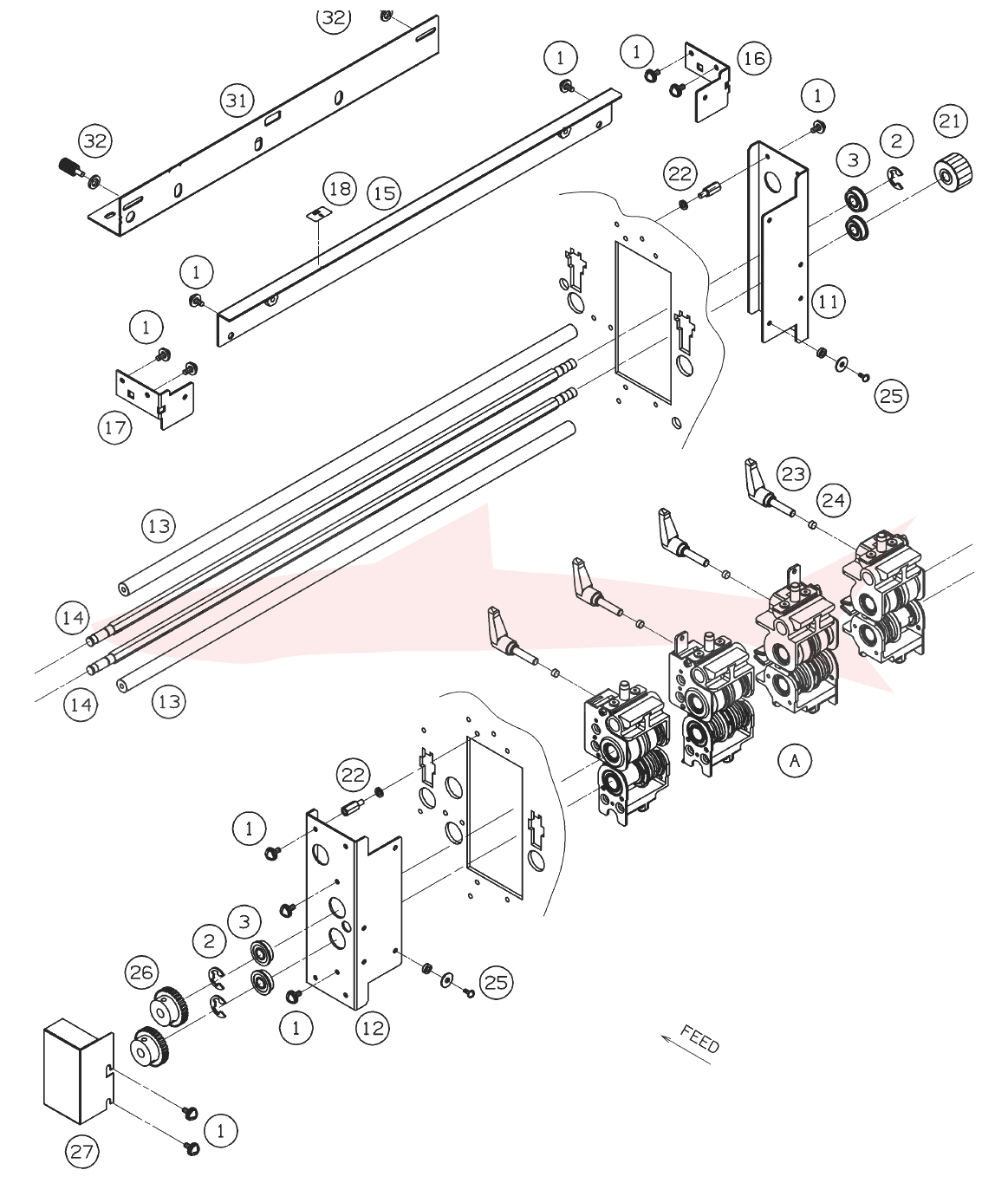

PL 1.13AutoCut Pro — Slitter Section — слиттерная секция

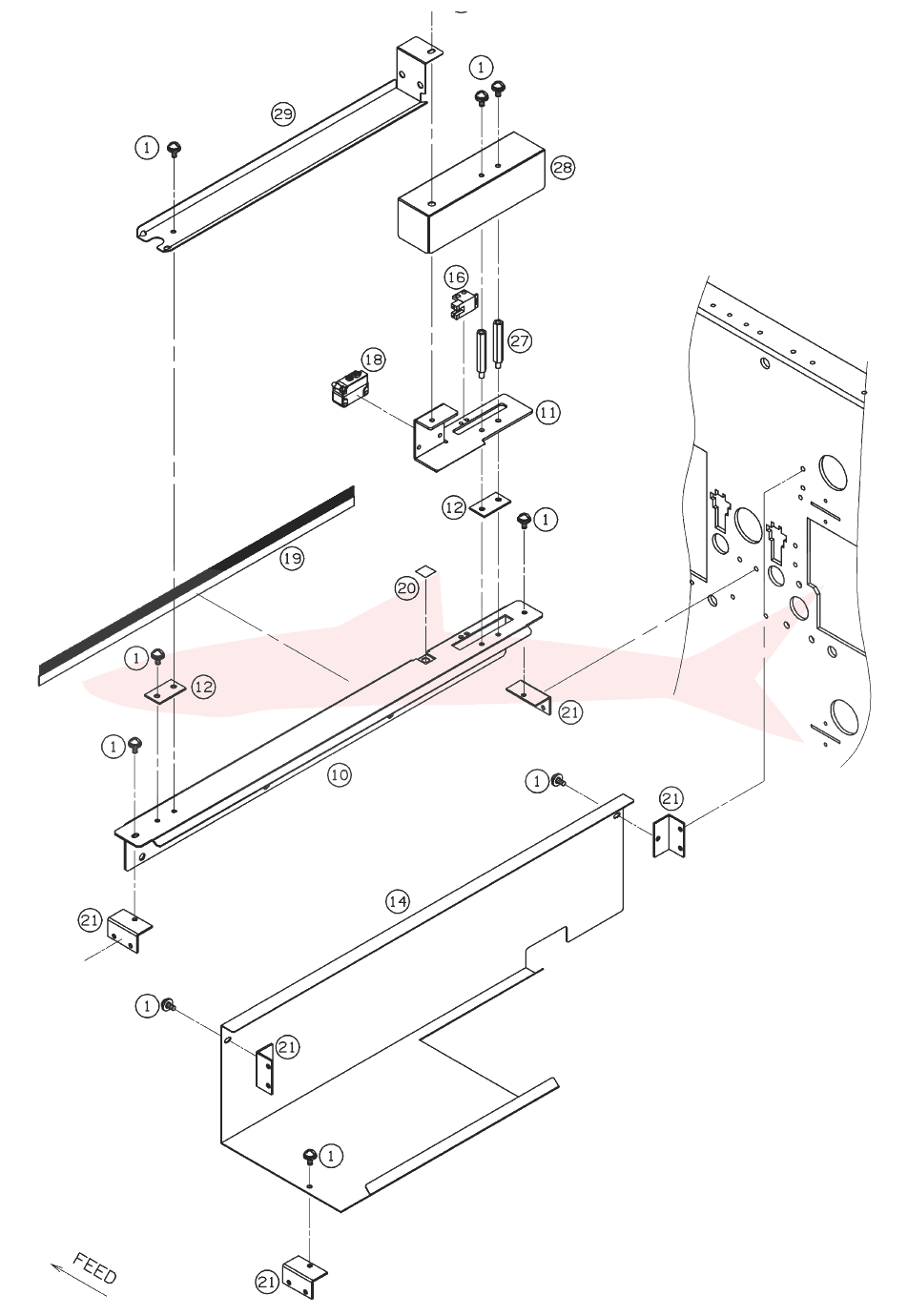

PL 1.14AutoCut Pro — Origin Sensor — датчик исходного положения

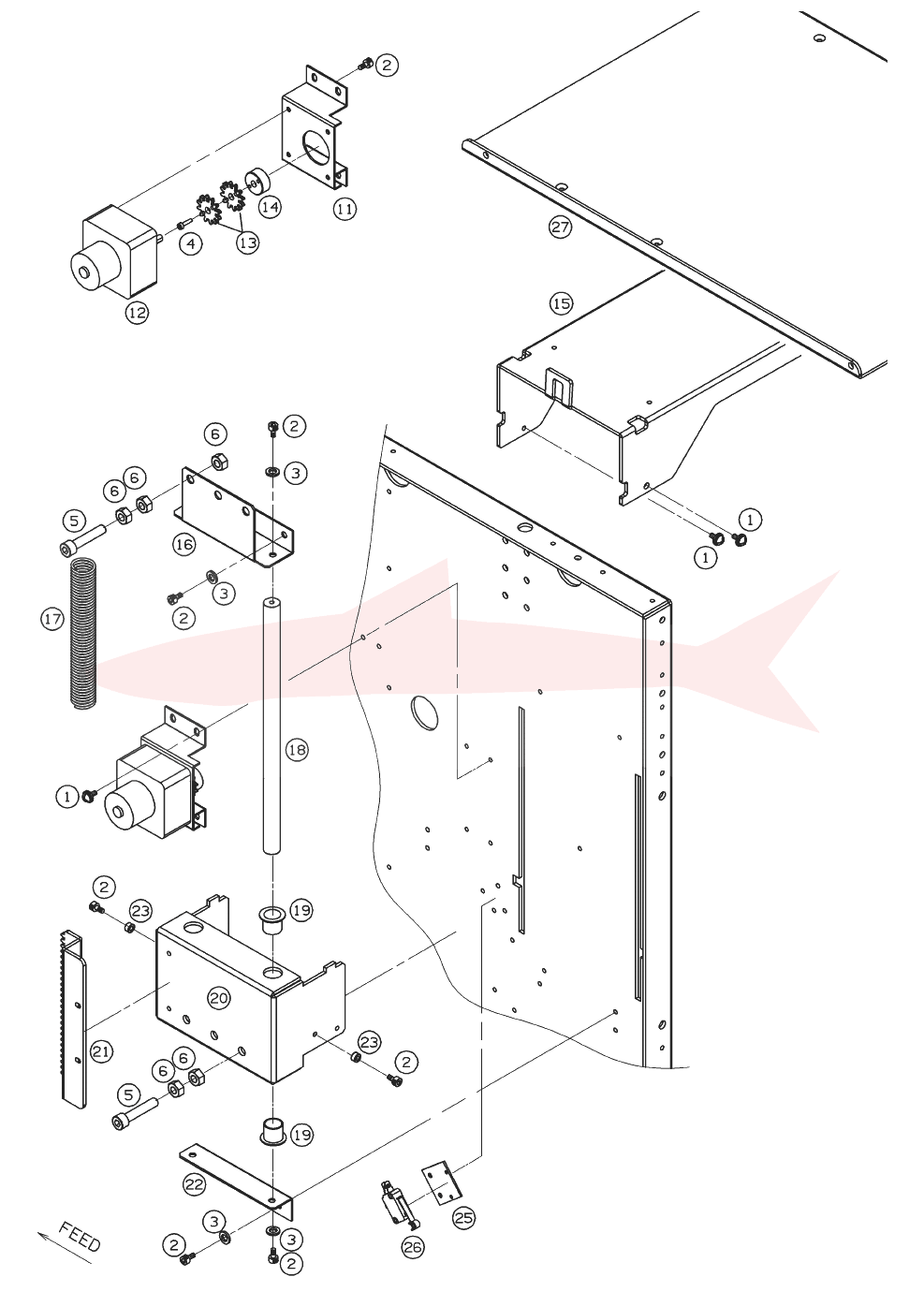

PL 1.15AutoCut Pro — Feed Table — стол подачи

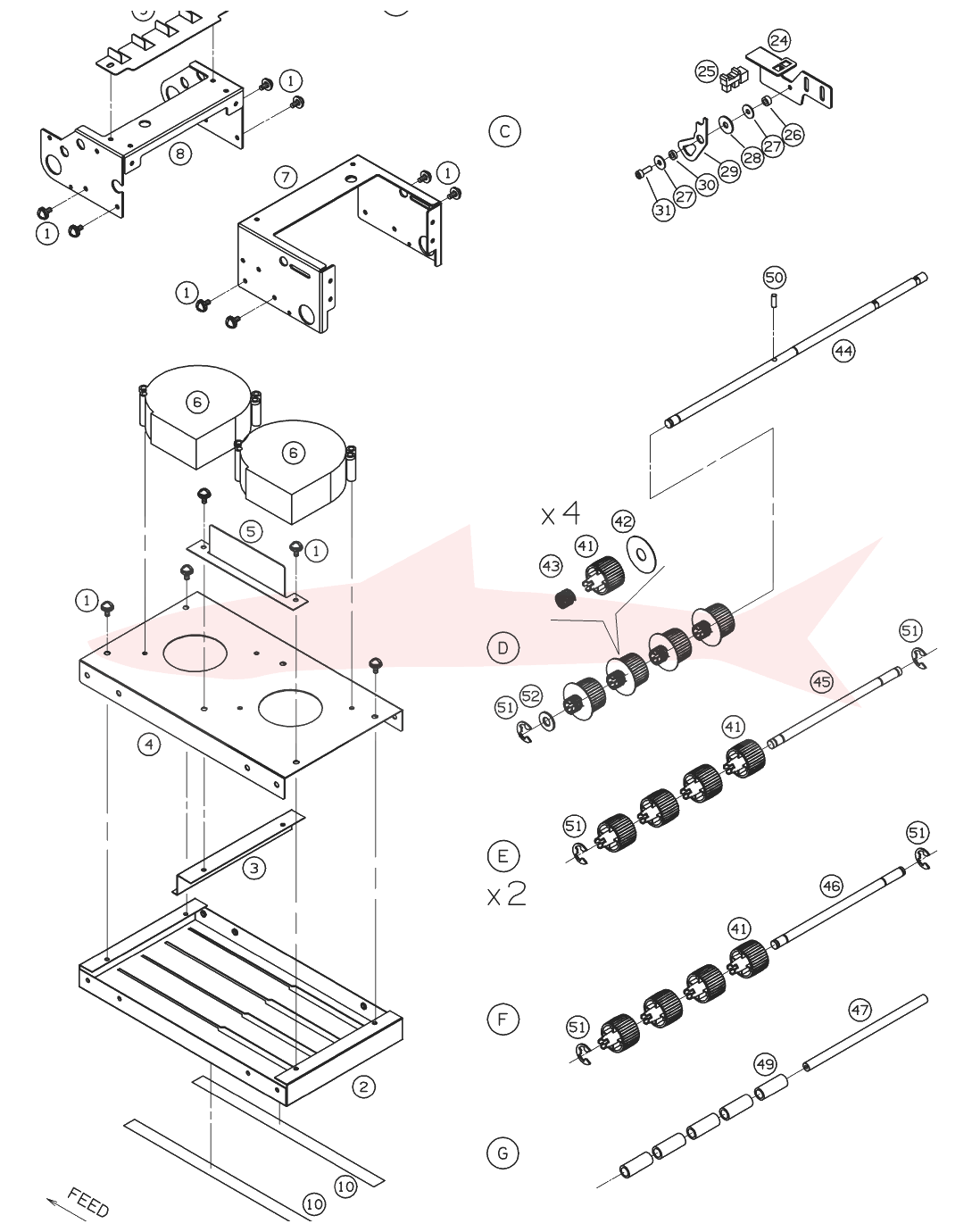

PL 1.16AutoCut Pro — Paper Feed 1 — подача бумаги 1

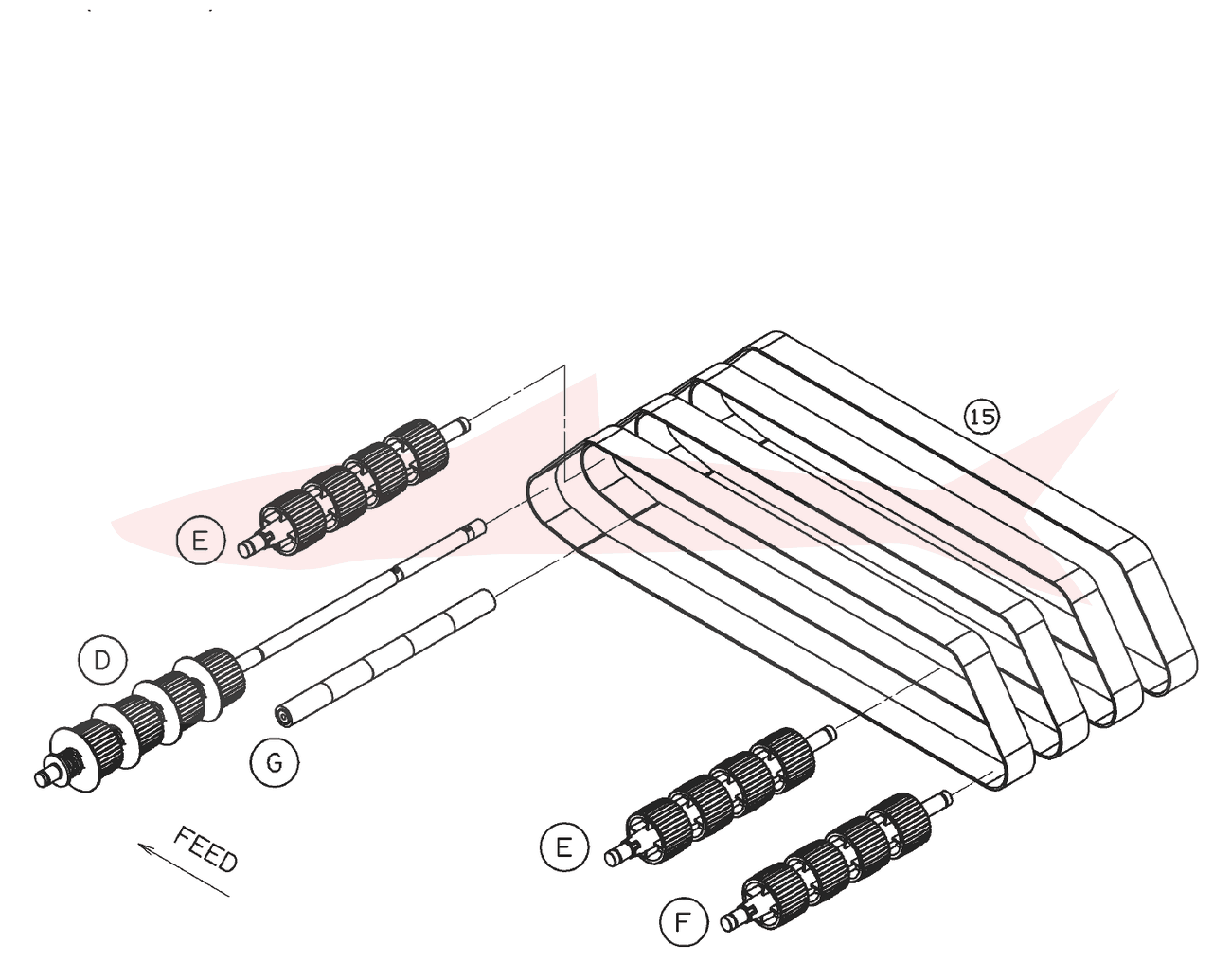

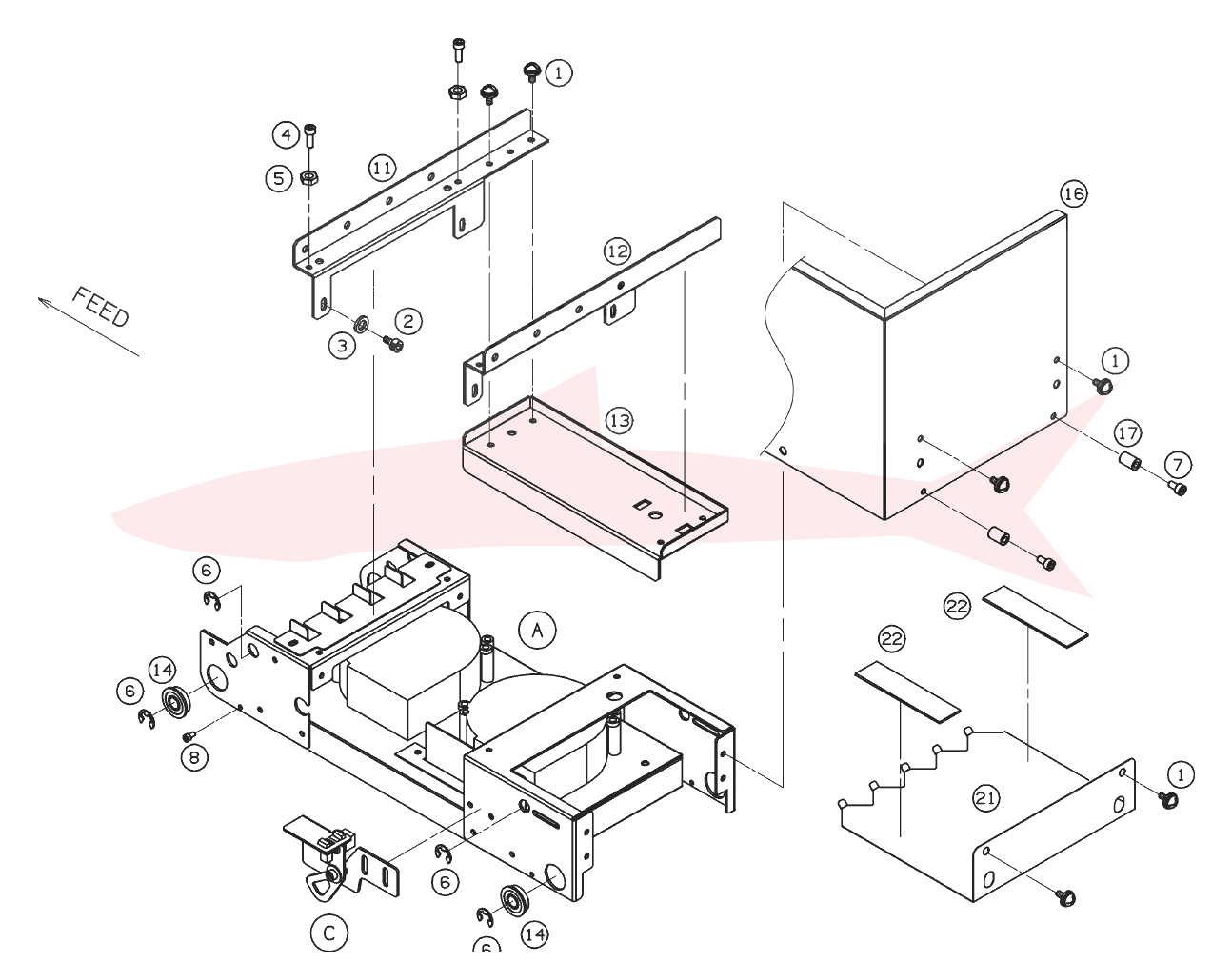

PL 1.17AutoCut Pro — Paper Feed 2 — подача бумаги 2

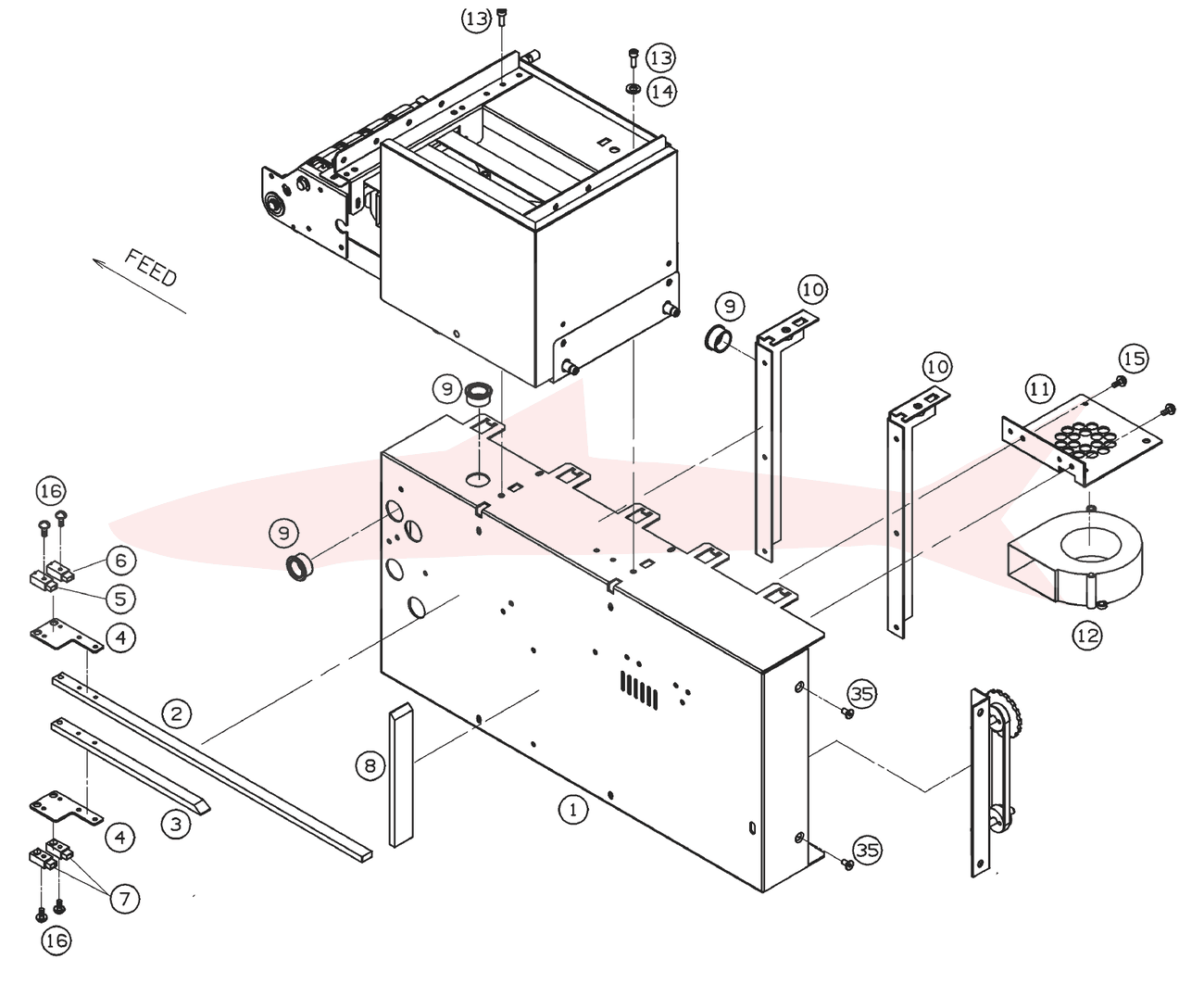

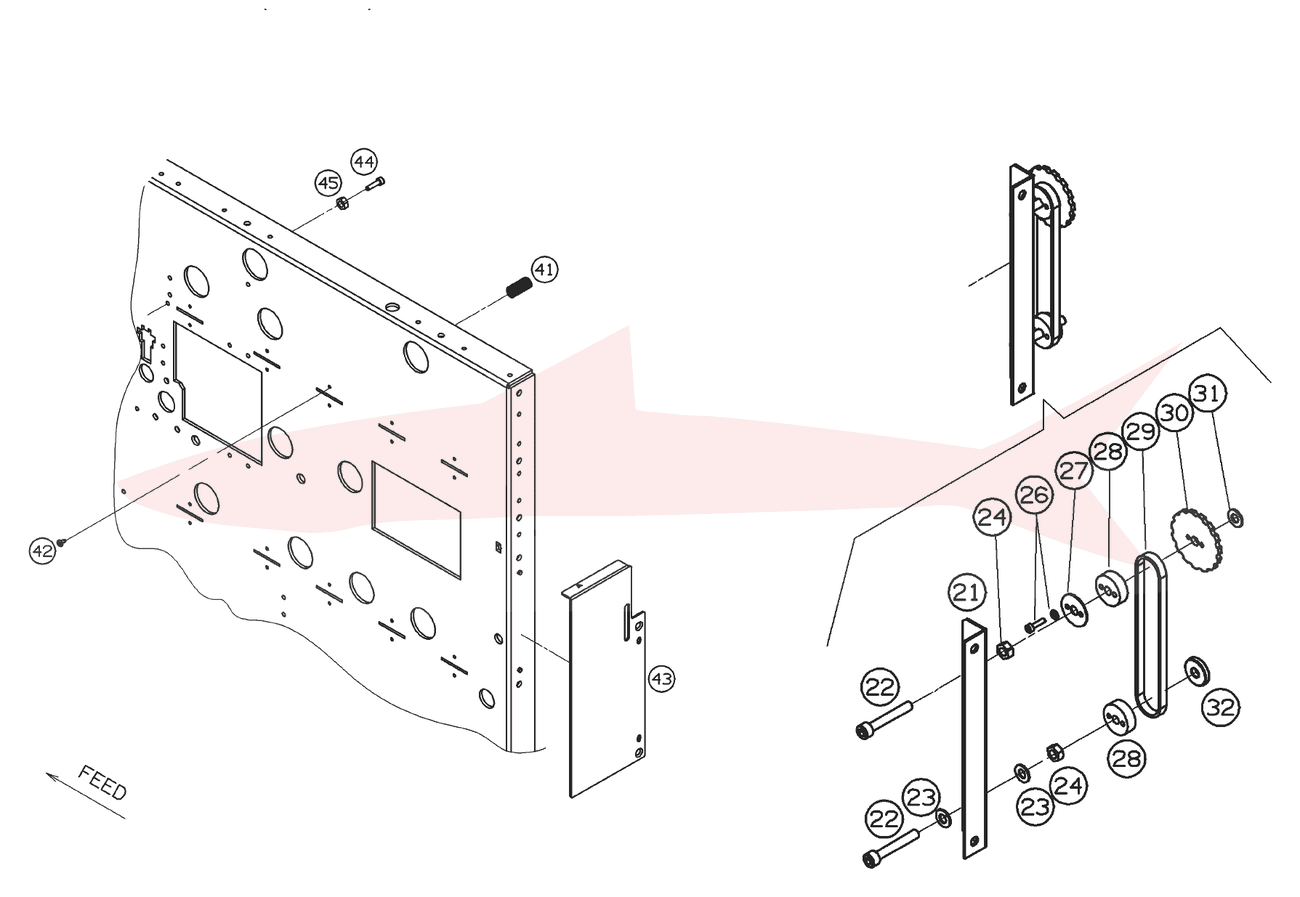

PL 1.18AutoCut Pro — Paper Feed 3 — подача бумаги 3

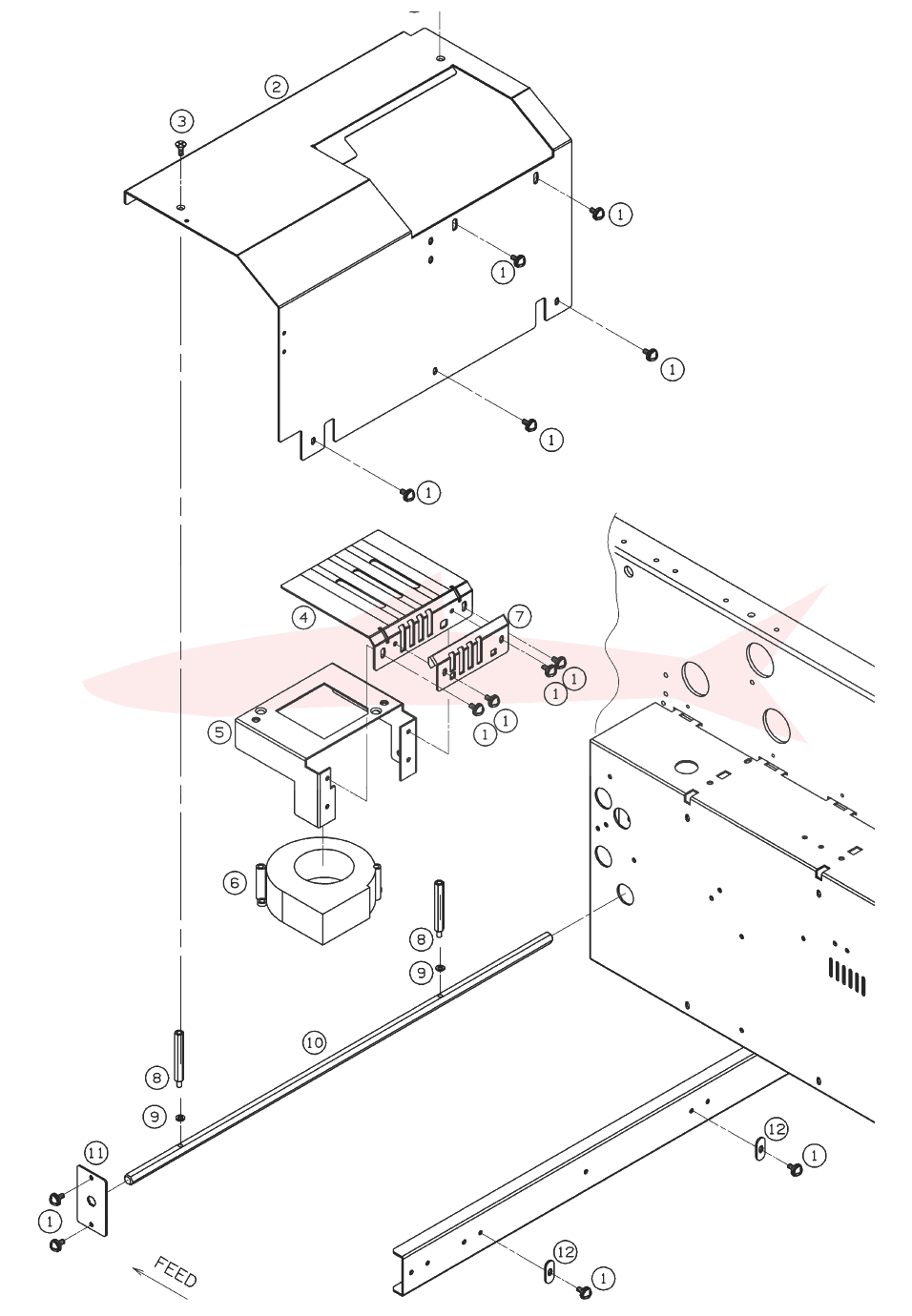

PL 1.19AutoCut Pro — Paper Feed 4 — подача бумаги 4

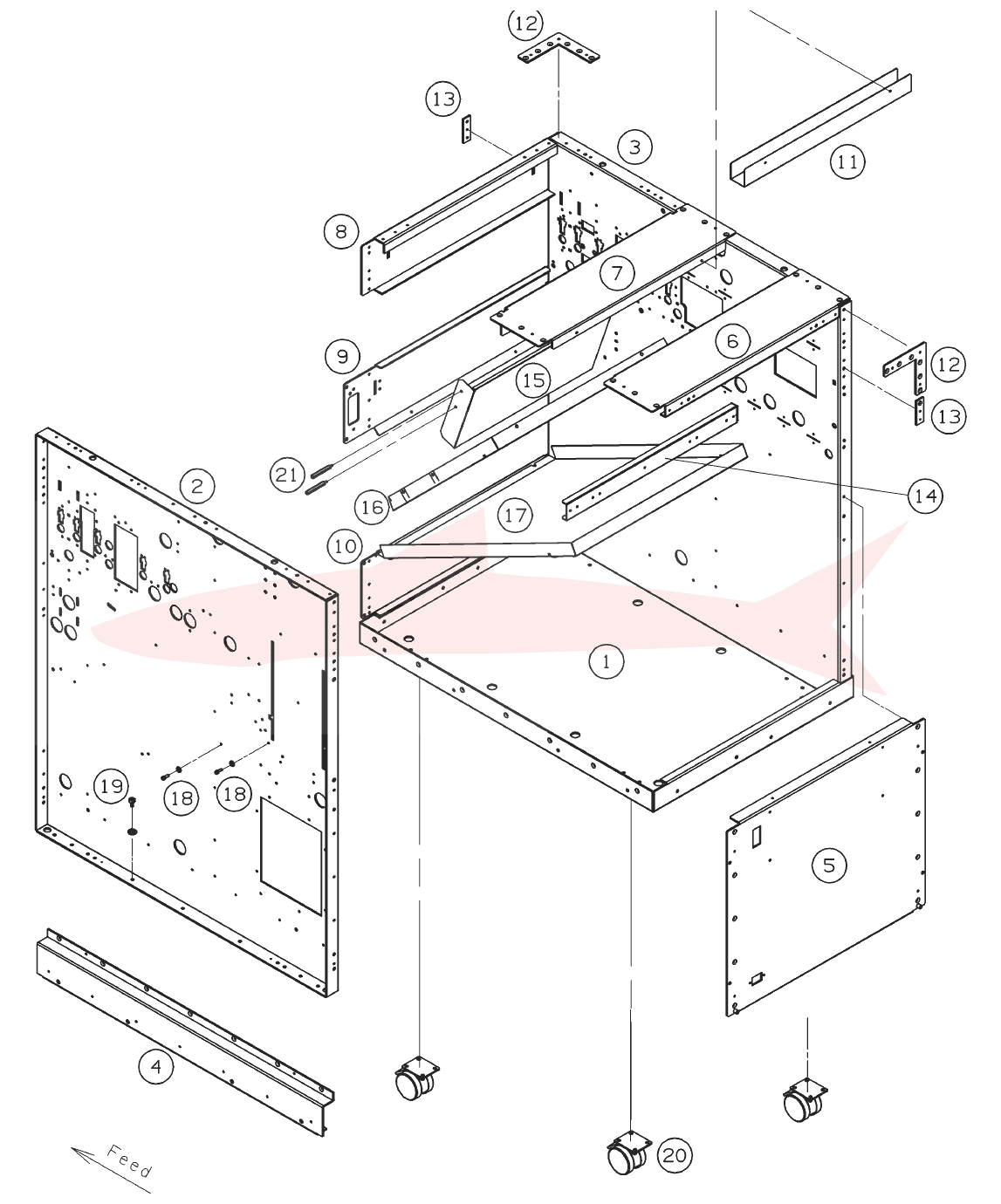

PL 1.20AutoCut Pro — Frame — рама

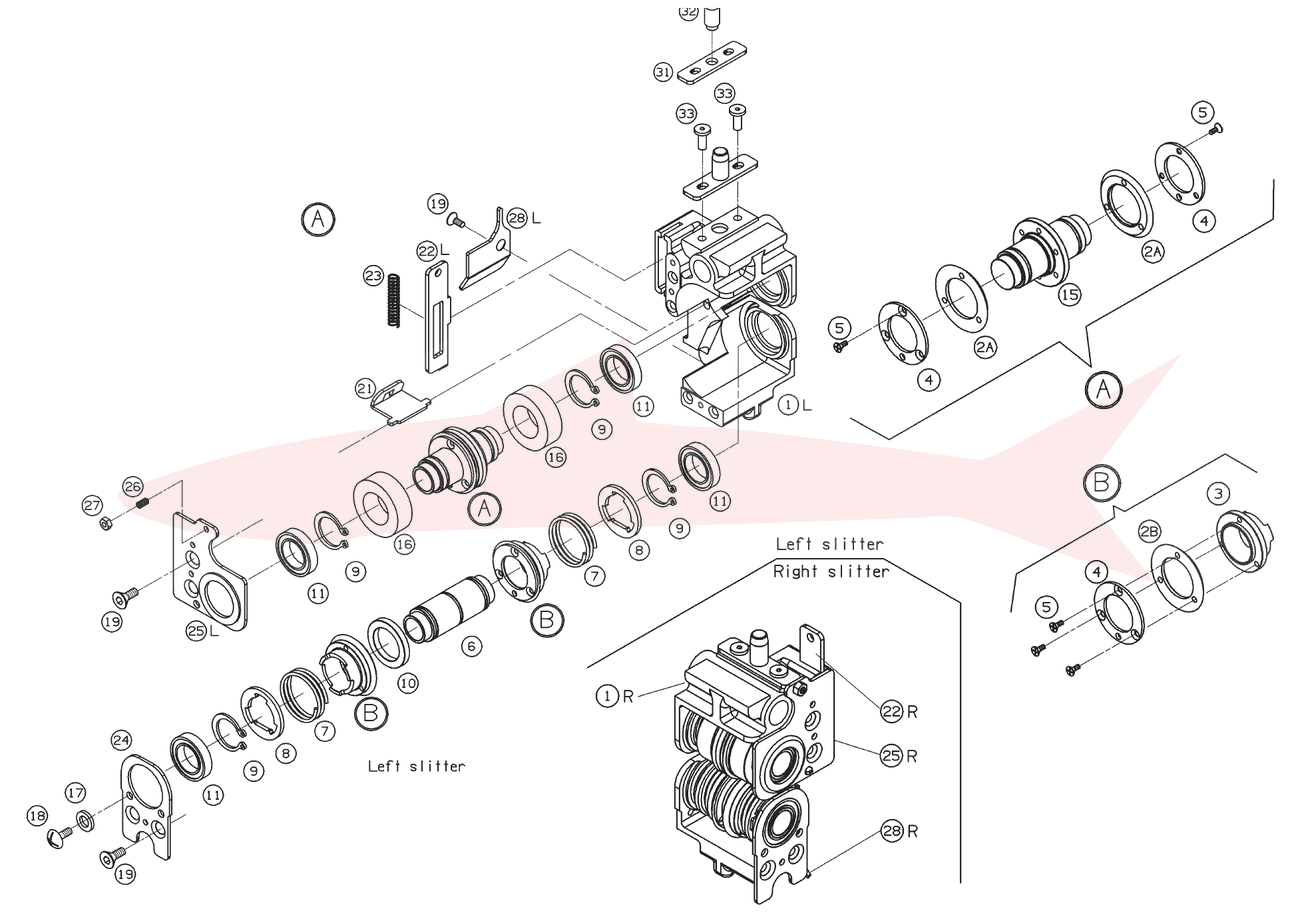

PL 1.21AutoCut Pro — Gutter Slitter — слиттер средника

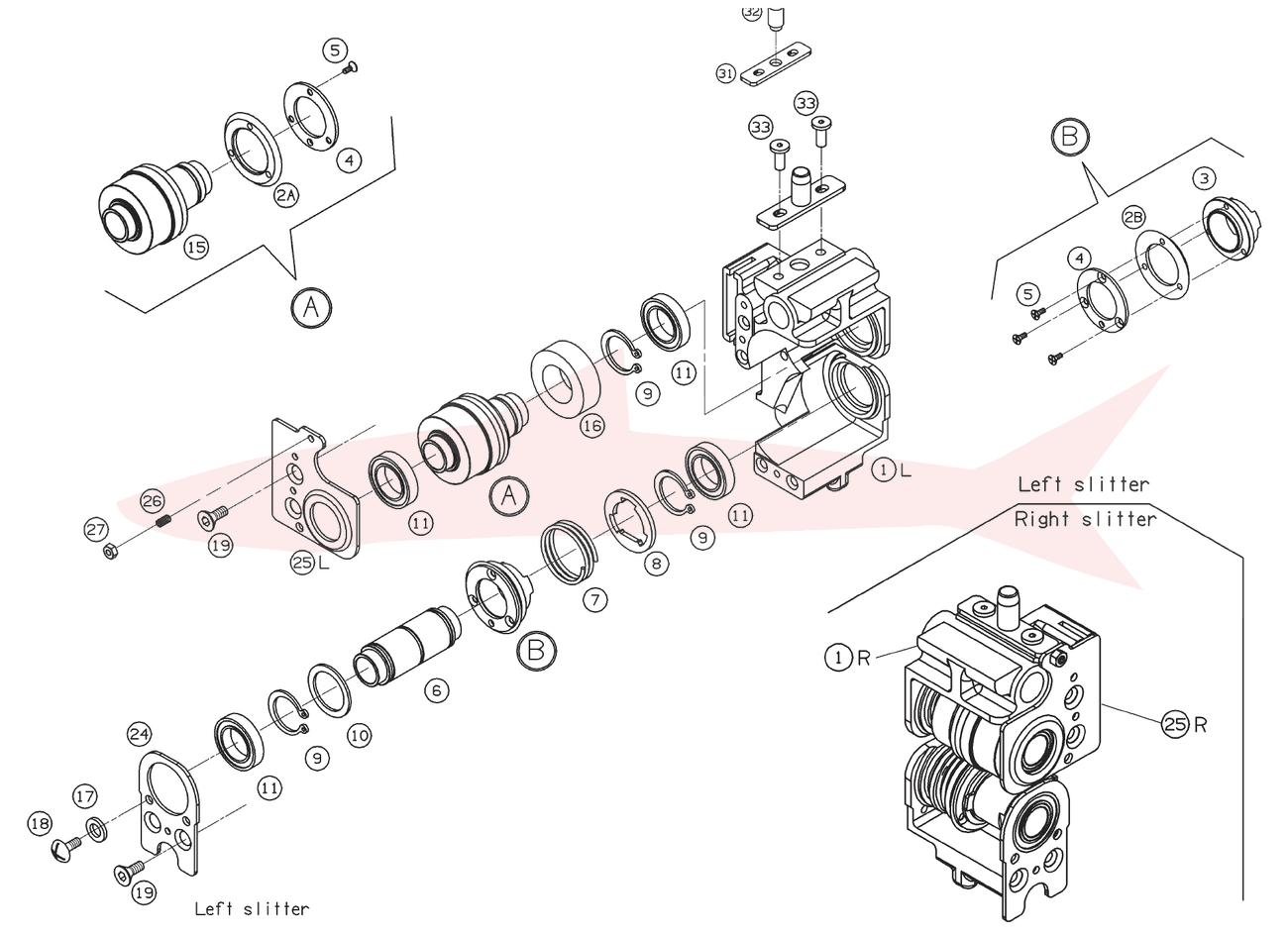

PL 1.22AutoCut Pro — Margin Slitter — слиттер полей

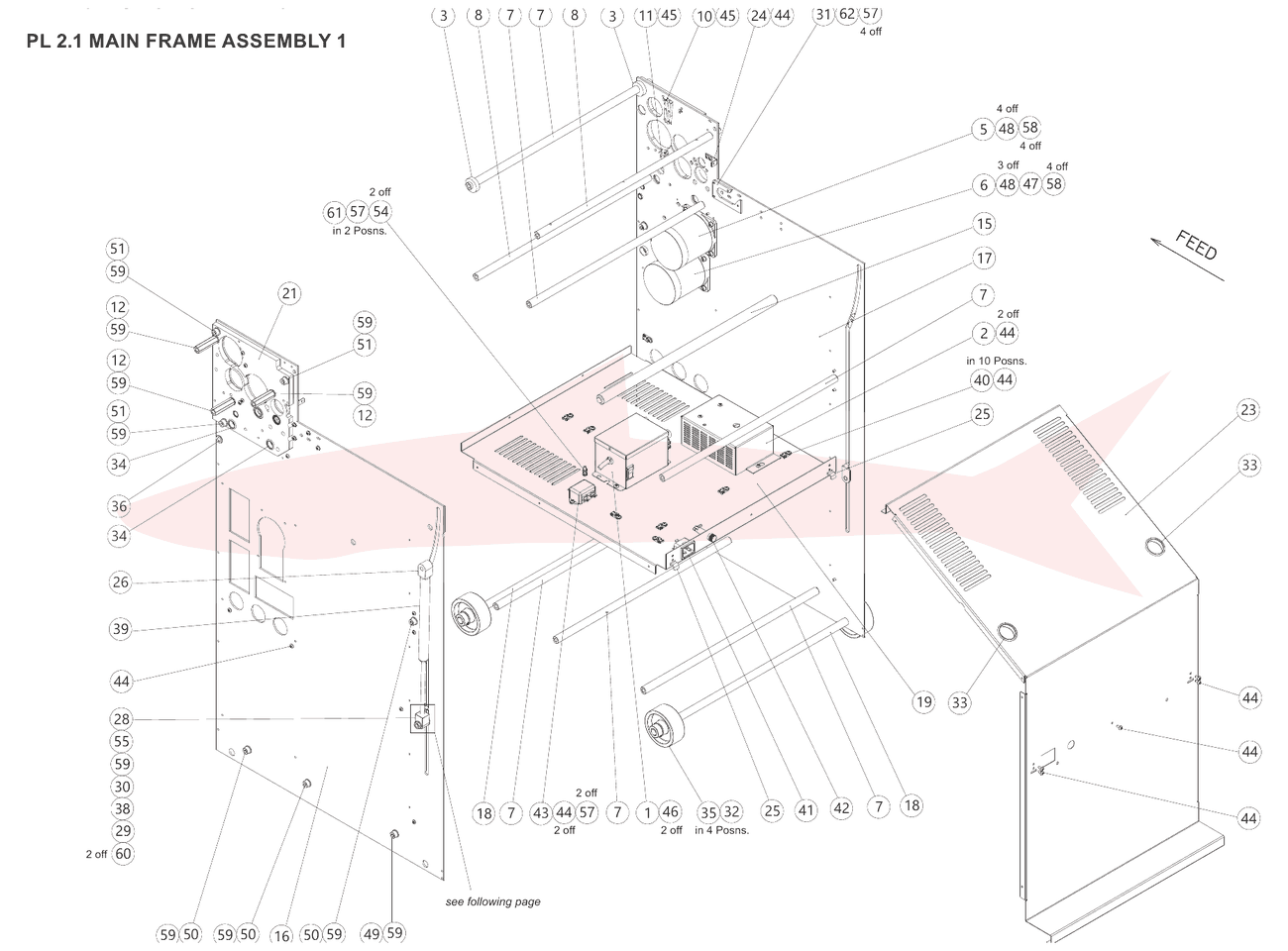

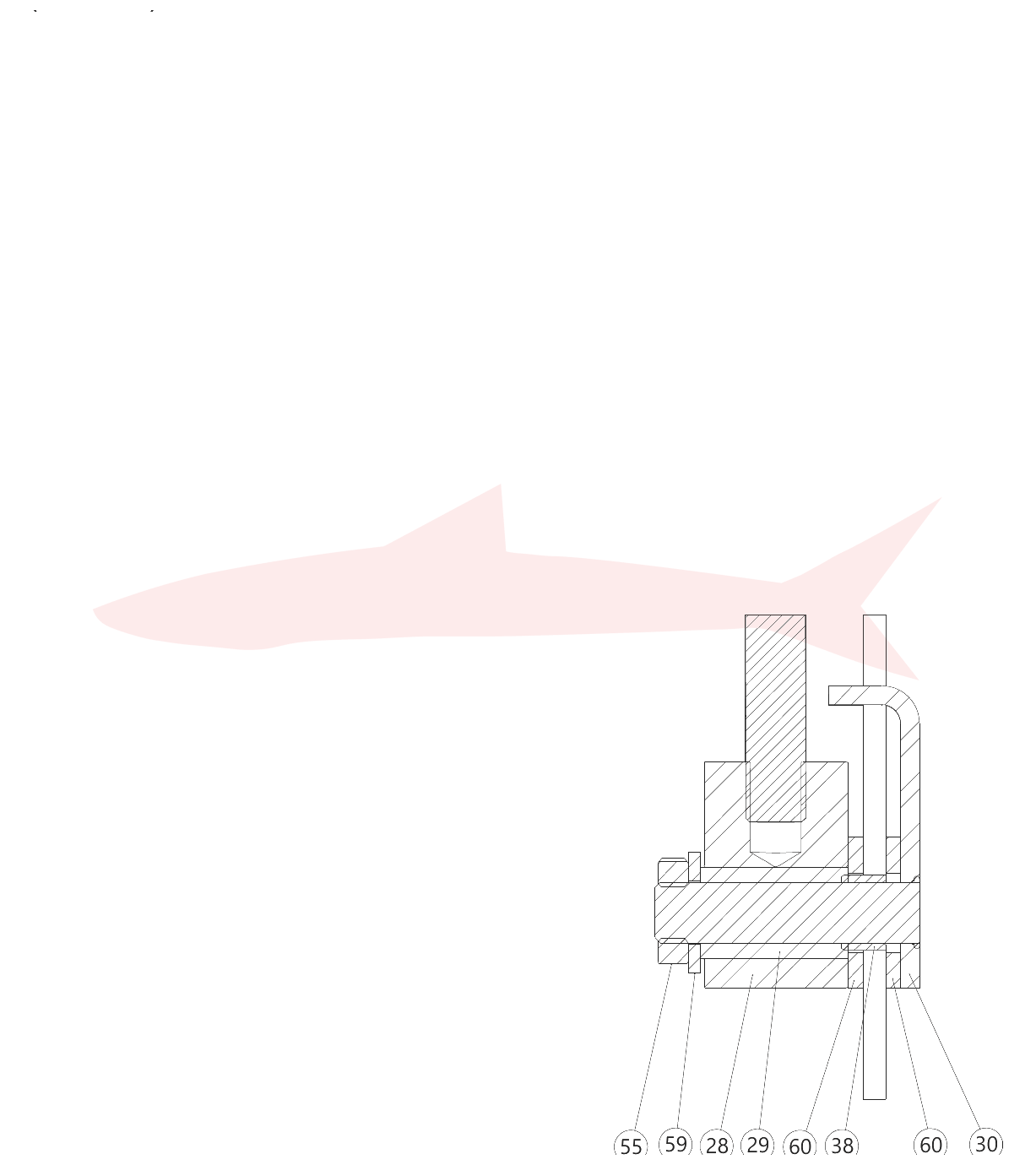

PL 2.1AutoFold Pro — Main Frame Assembly 1 — основная рама 1

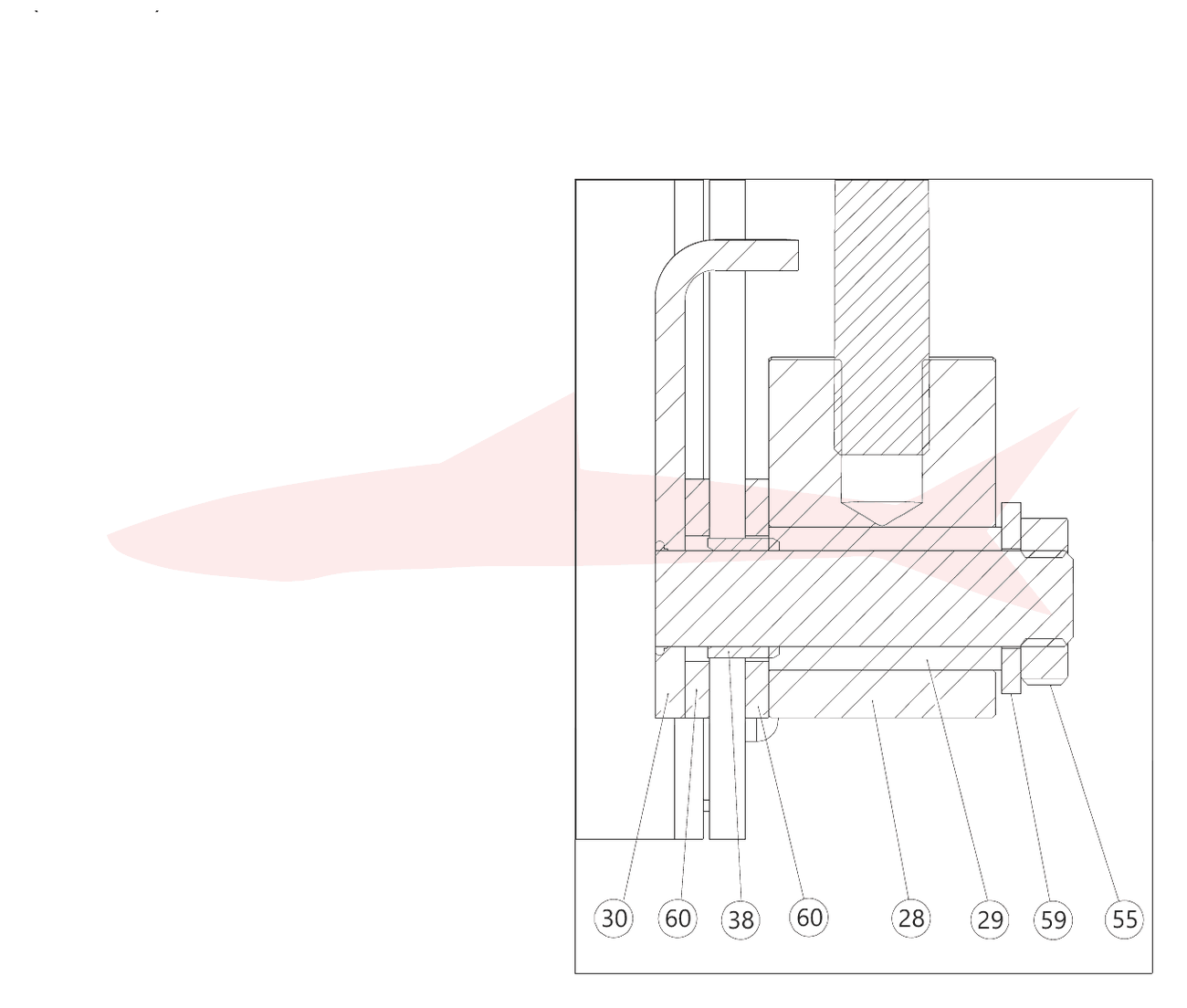

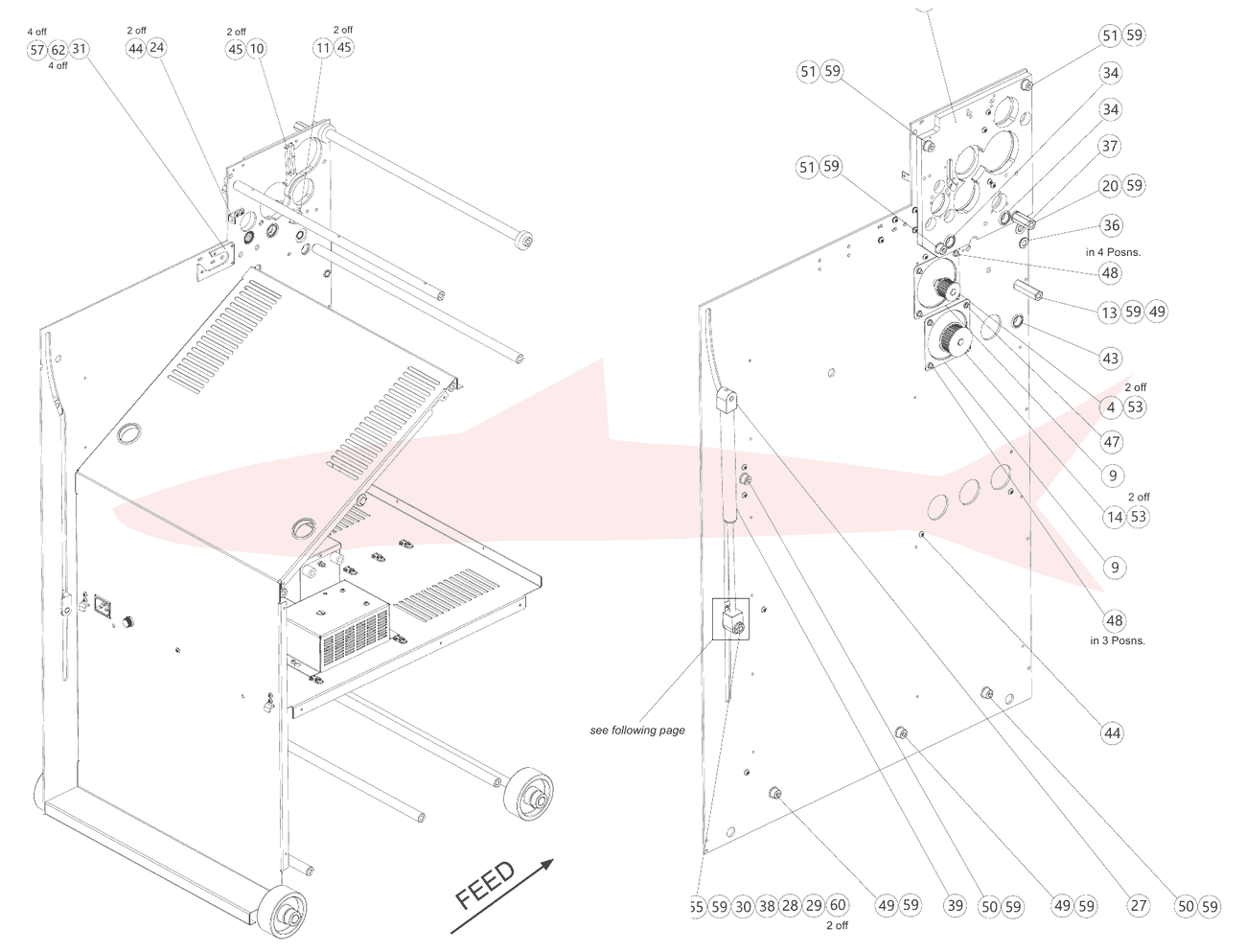

PL 2.2AutoFold Pro — Main Frame Assembly 2 — основная рама 2

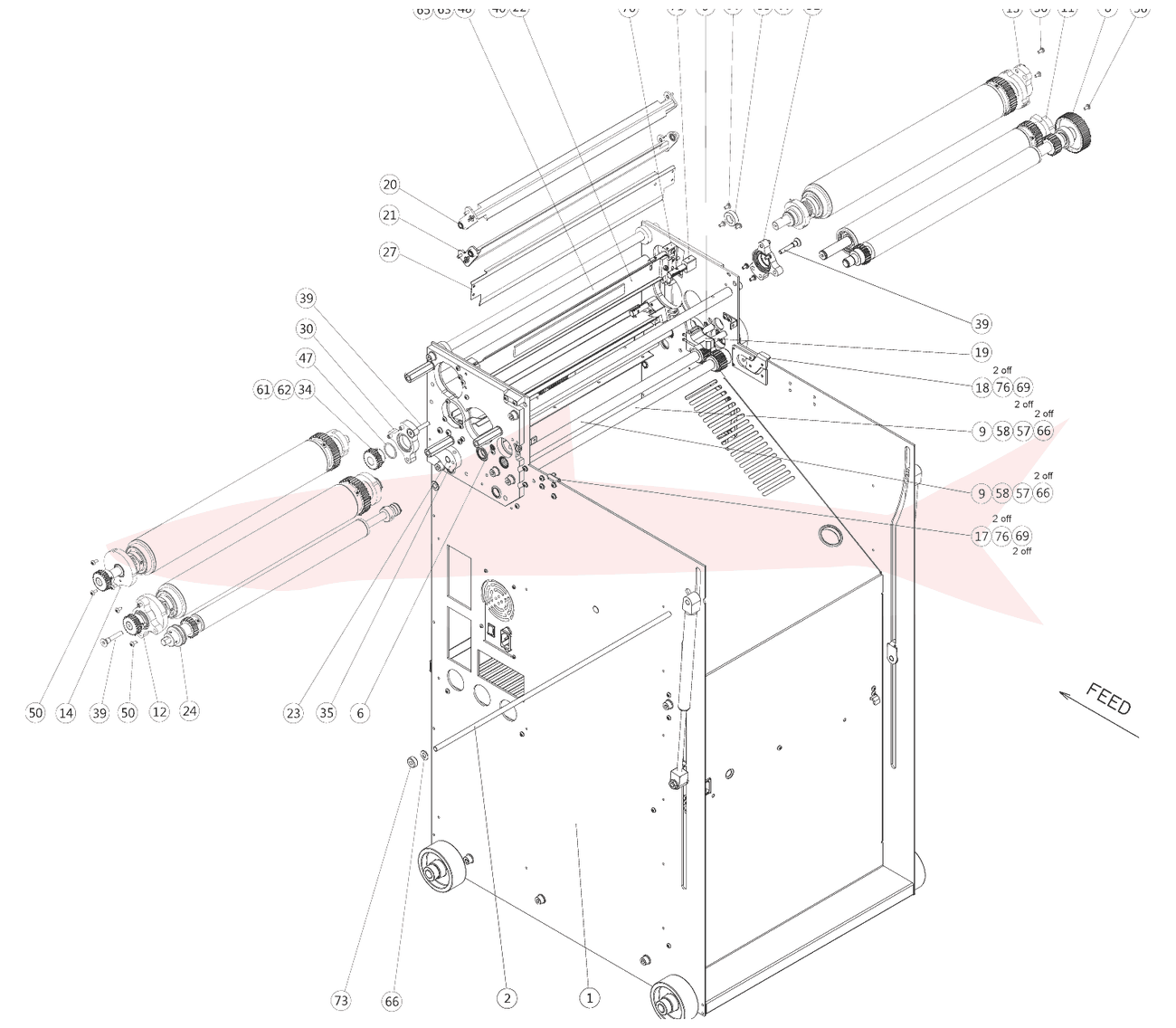

PL 2.3AutoFold Pro — Rollers — валы

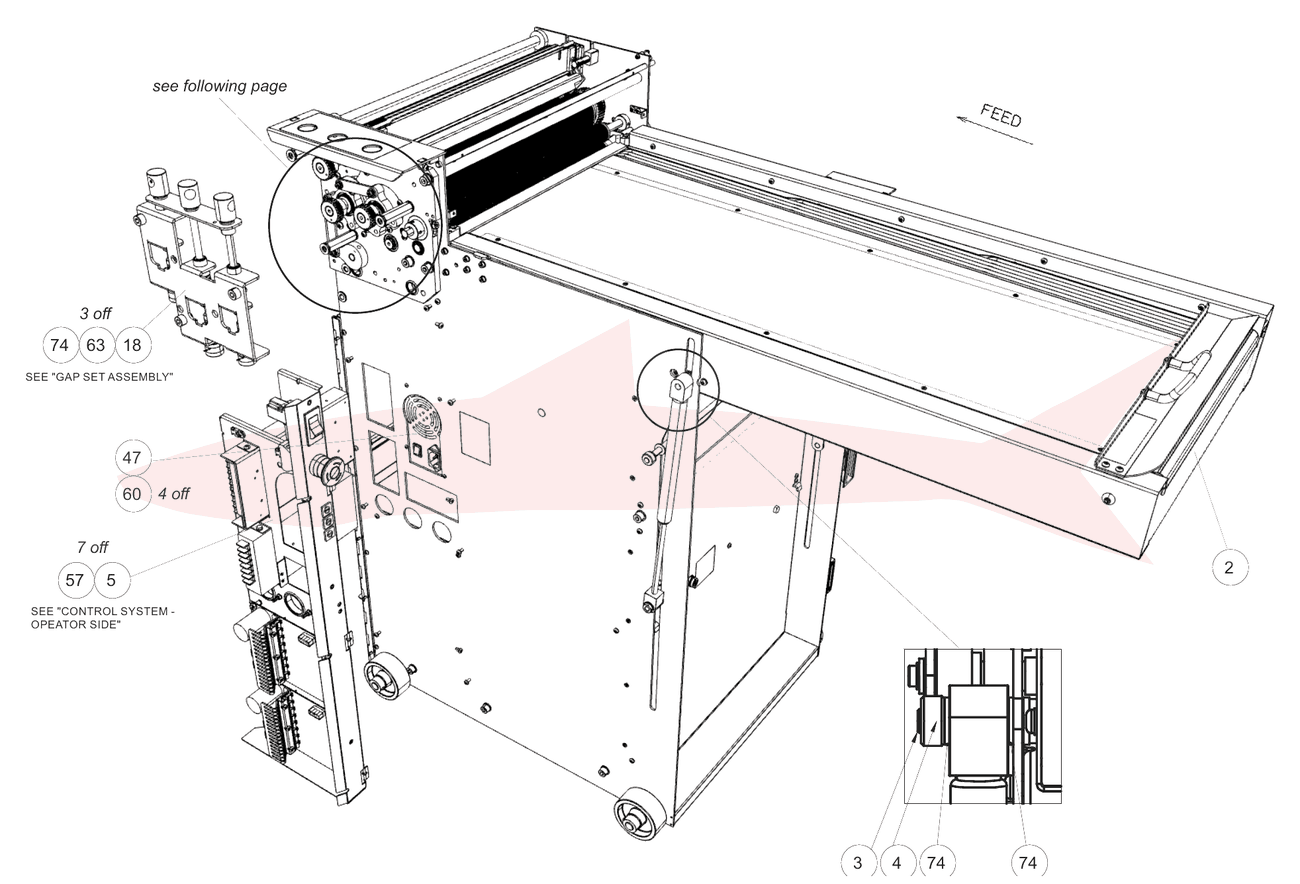

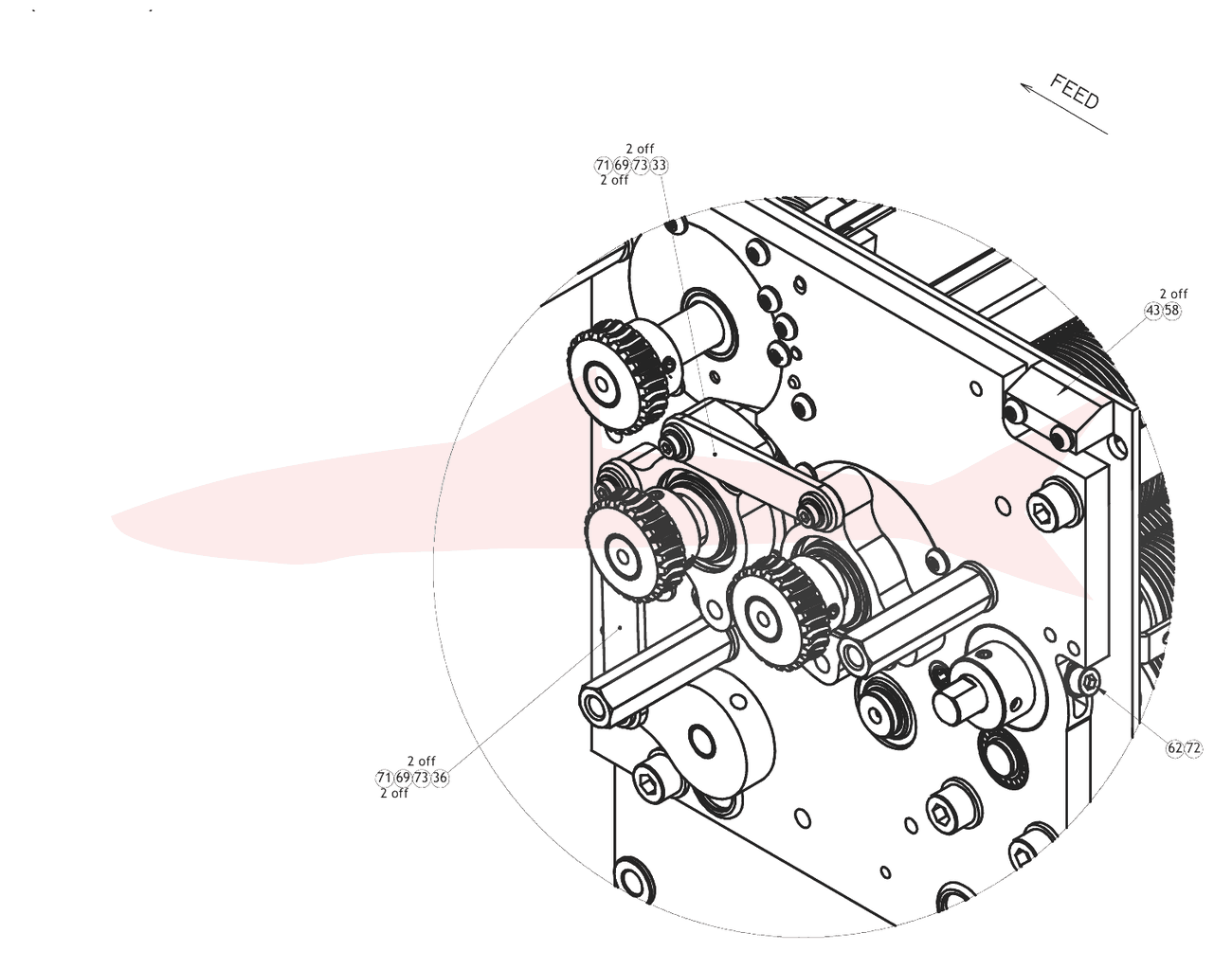

PL 2.4AutoFold Pro — Frame – Operator Side — рама, сторона оператора

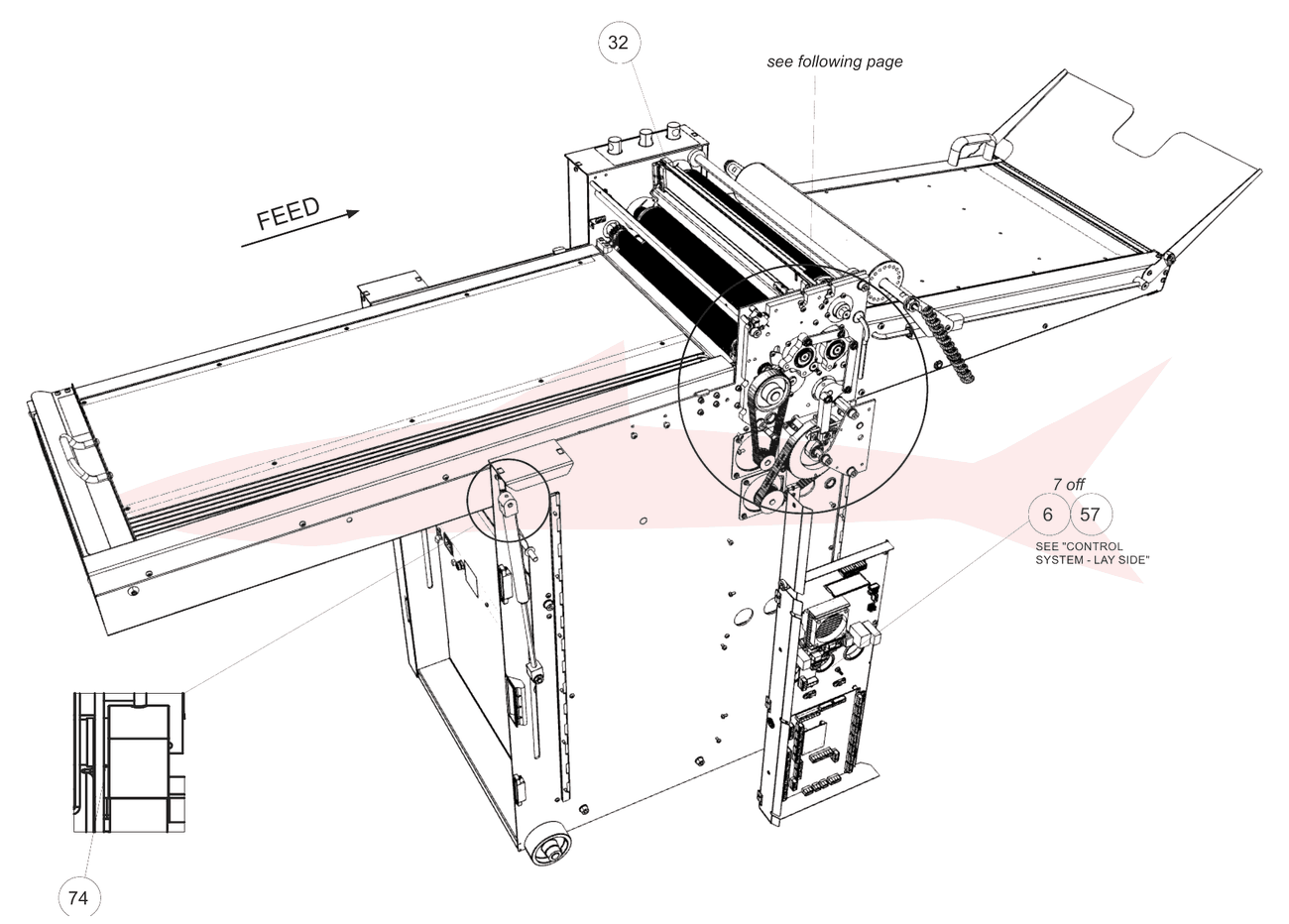

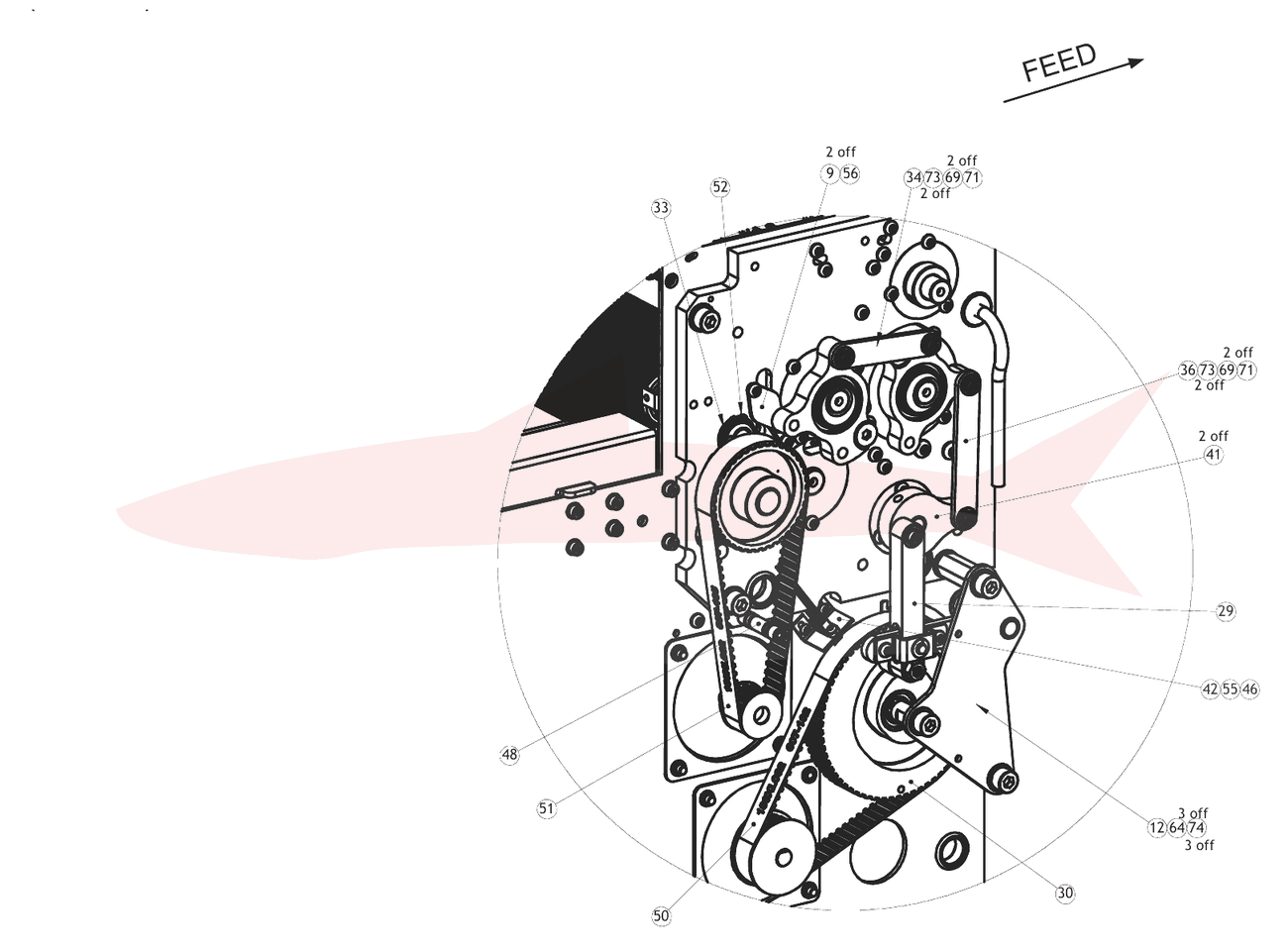

PL 2.5AutoFold Pro — Frame Lay Side — рама, противоположная сторона

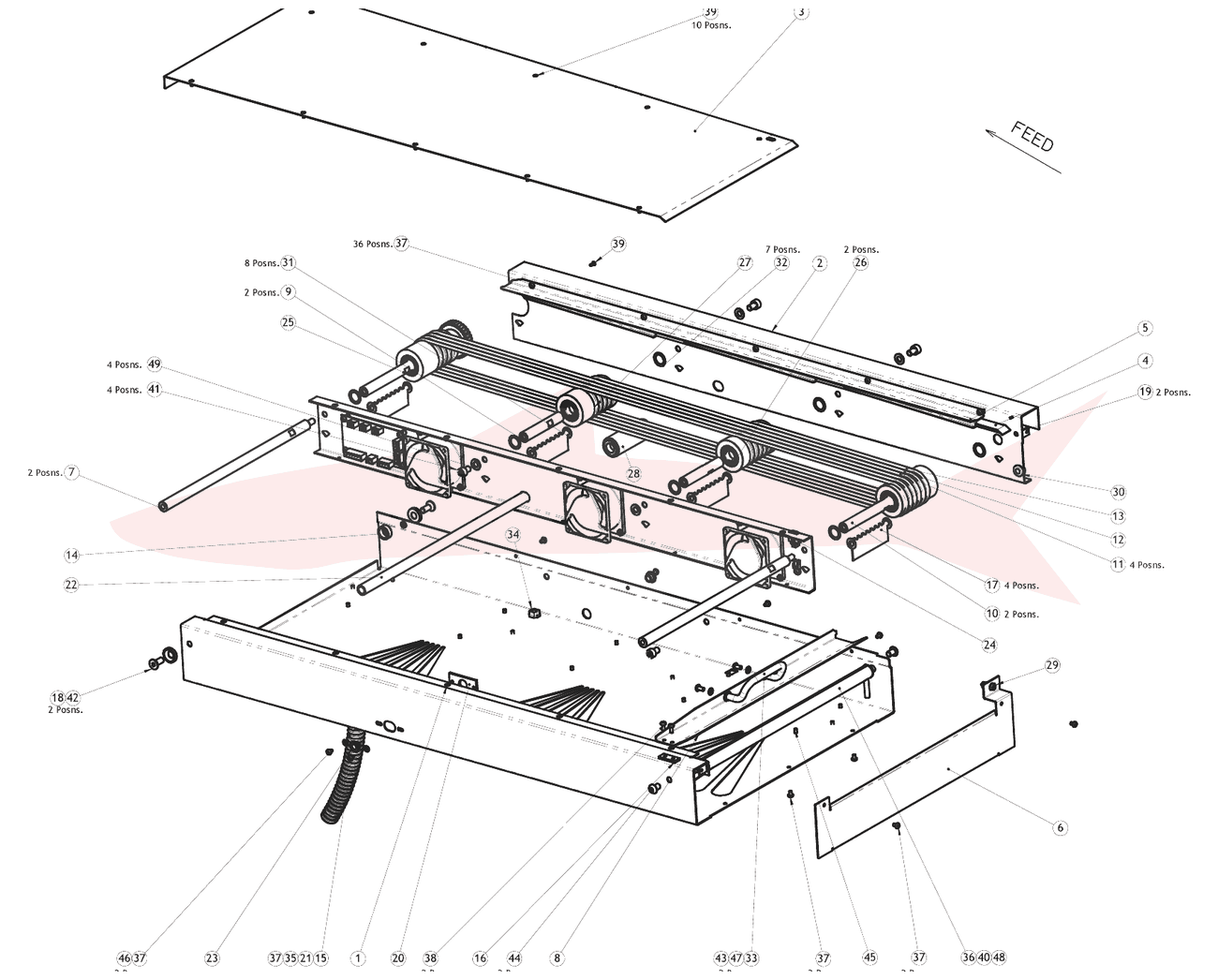

PL 2.6AutoFold Pro — Feed System Assembly — система подачи

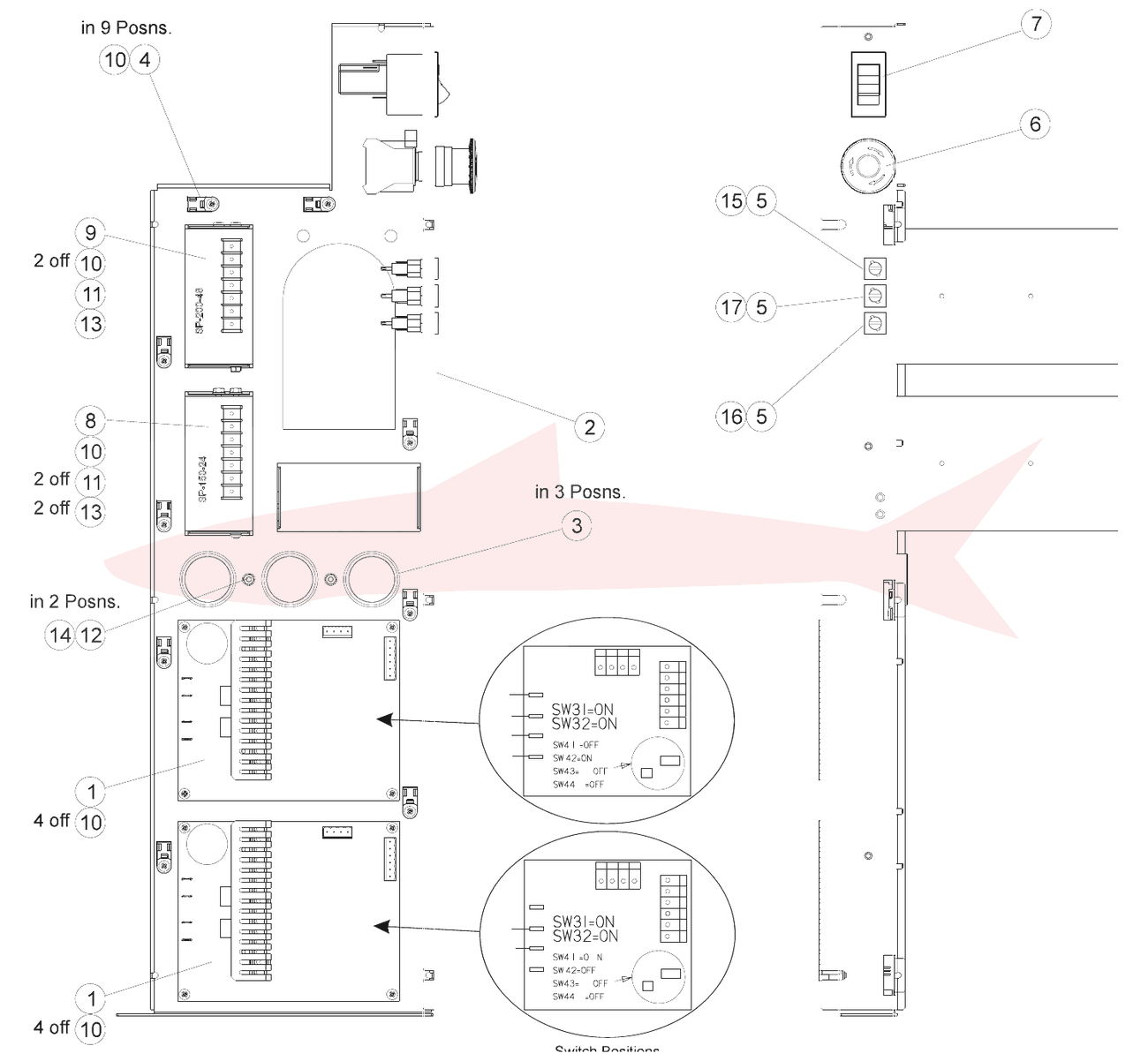

PL 2.7AutoFold Pro — Control System – Op Side — управление, сторона оператора

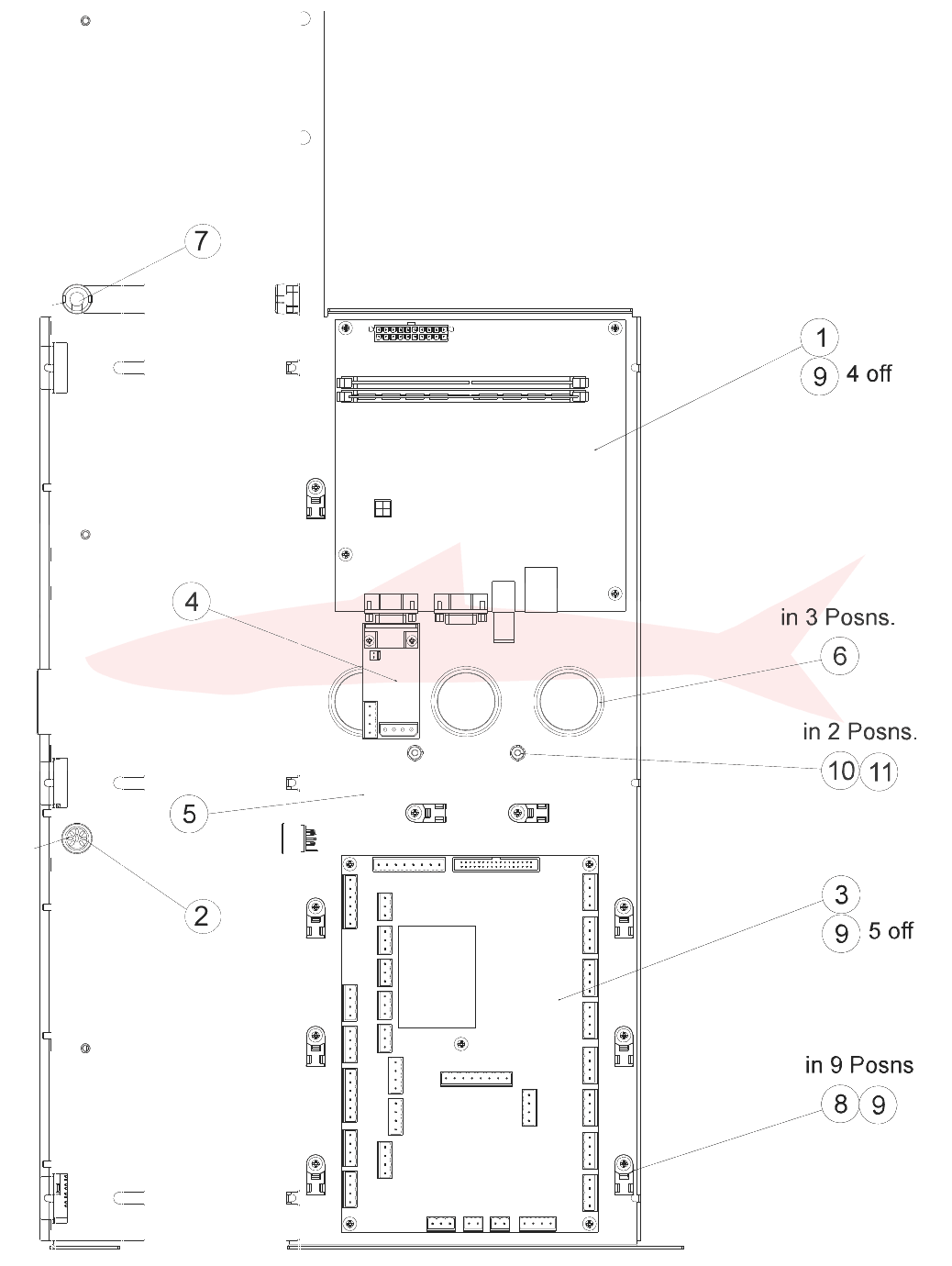

PL 2.8AutoFold Pro — Control System – Lay Side — управление, противоположная сторона

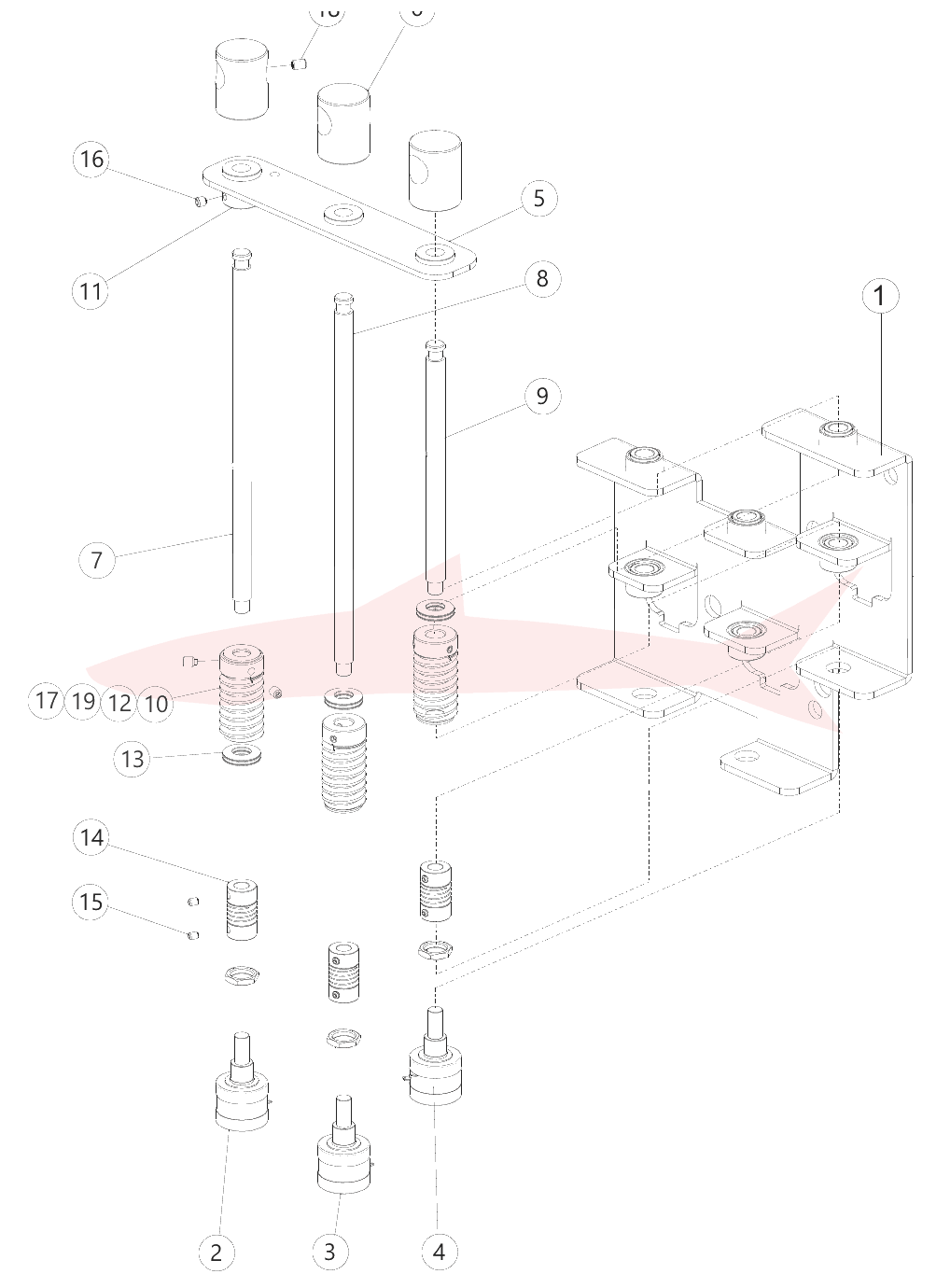

PL 2.9AutoFold Pro — Gap Set Assembly — установка зазора

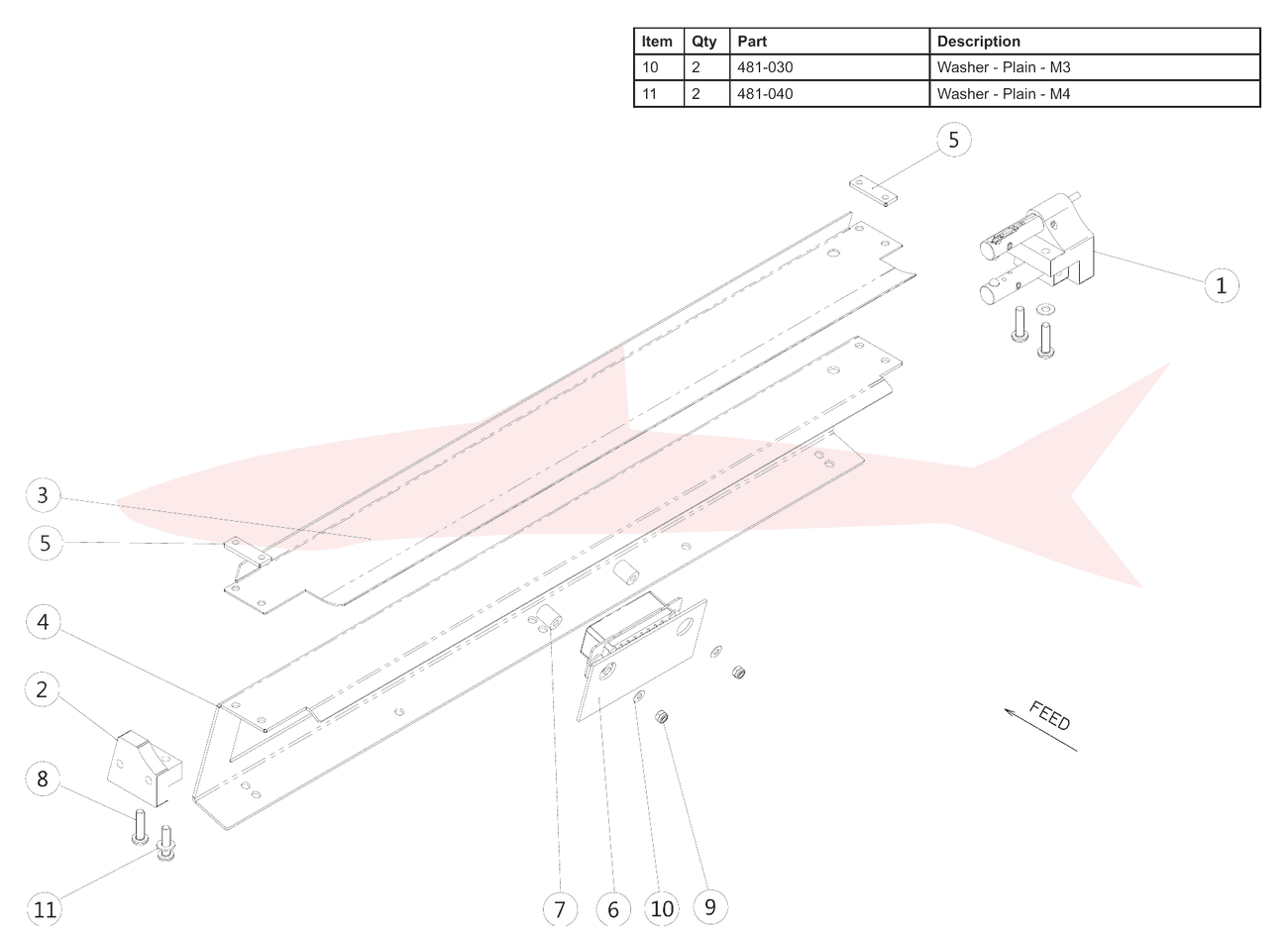

PL 2.10AutoFold Pro — Roller Shield Assembly – Lower — нижний щиток валов

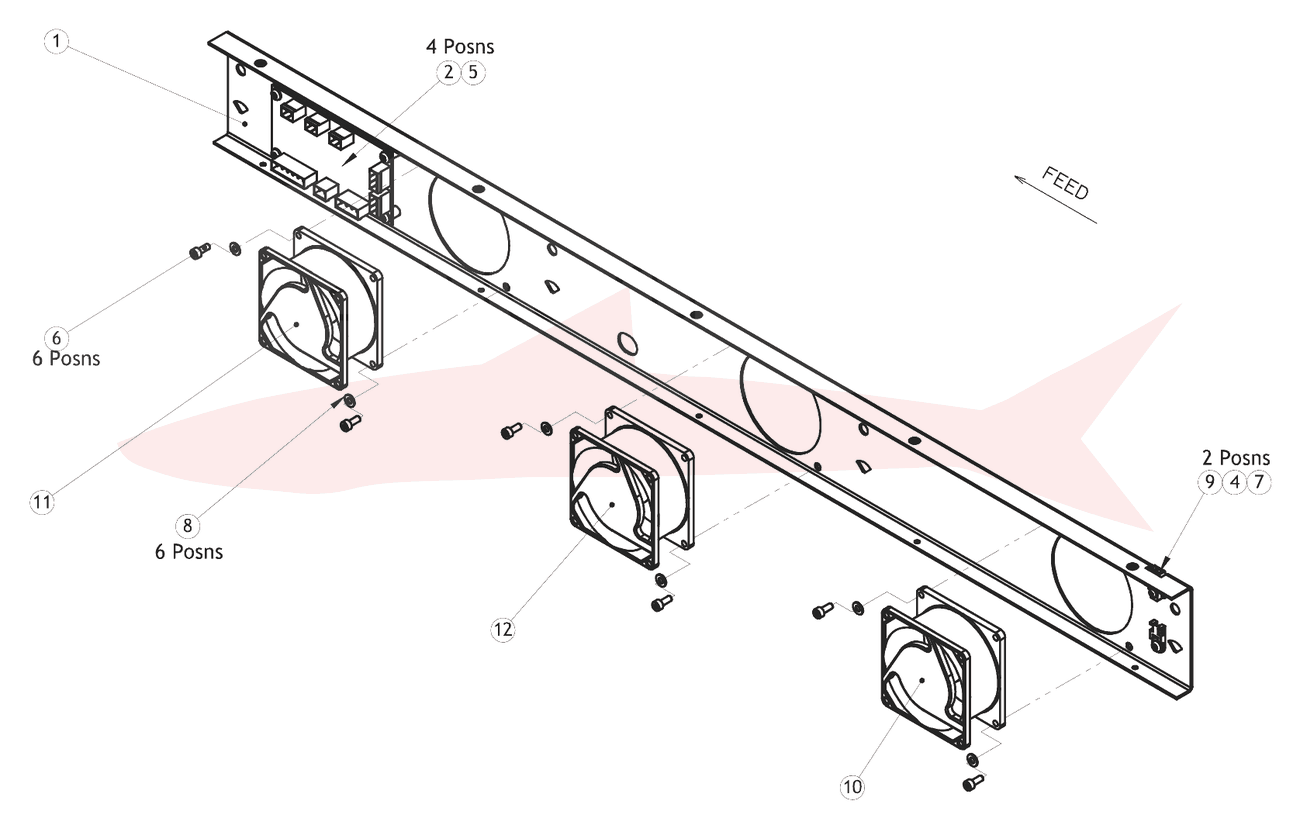

PL 2.11AutoFold Pro — Fan & Support Assembly — вентилятор и опора

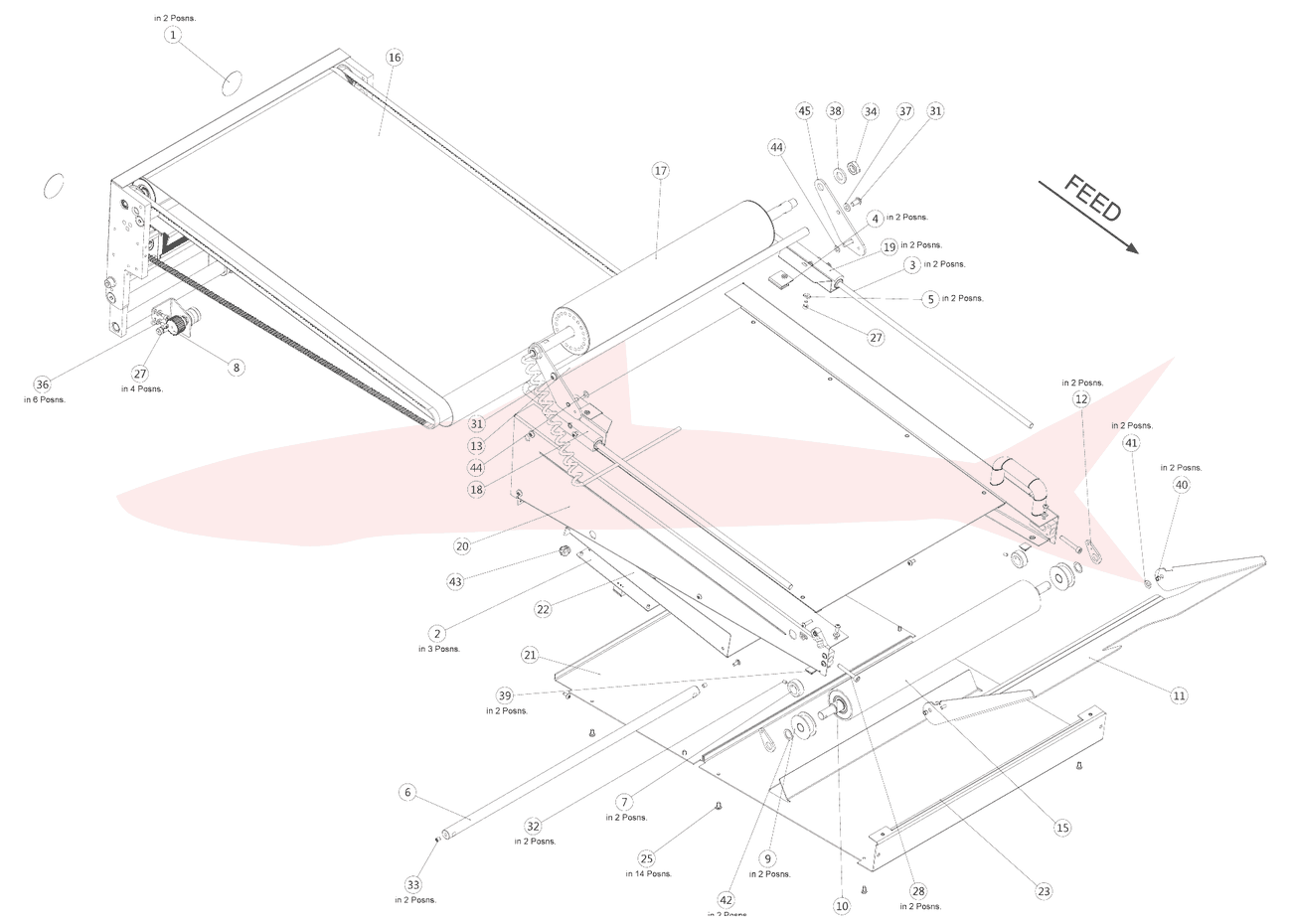

PL 2.12AutoFold Pro — Delivery System — система вывода

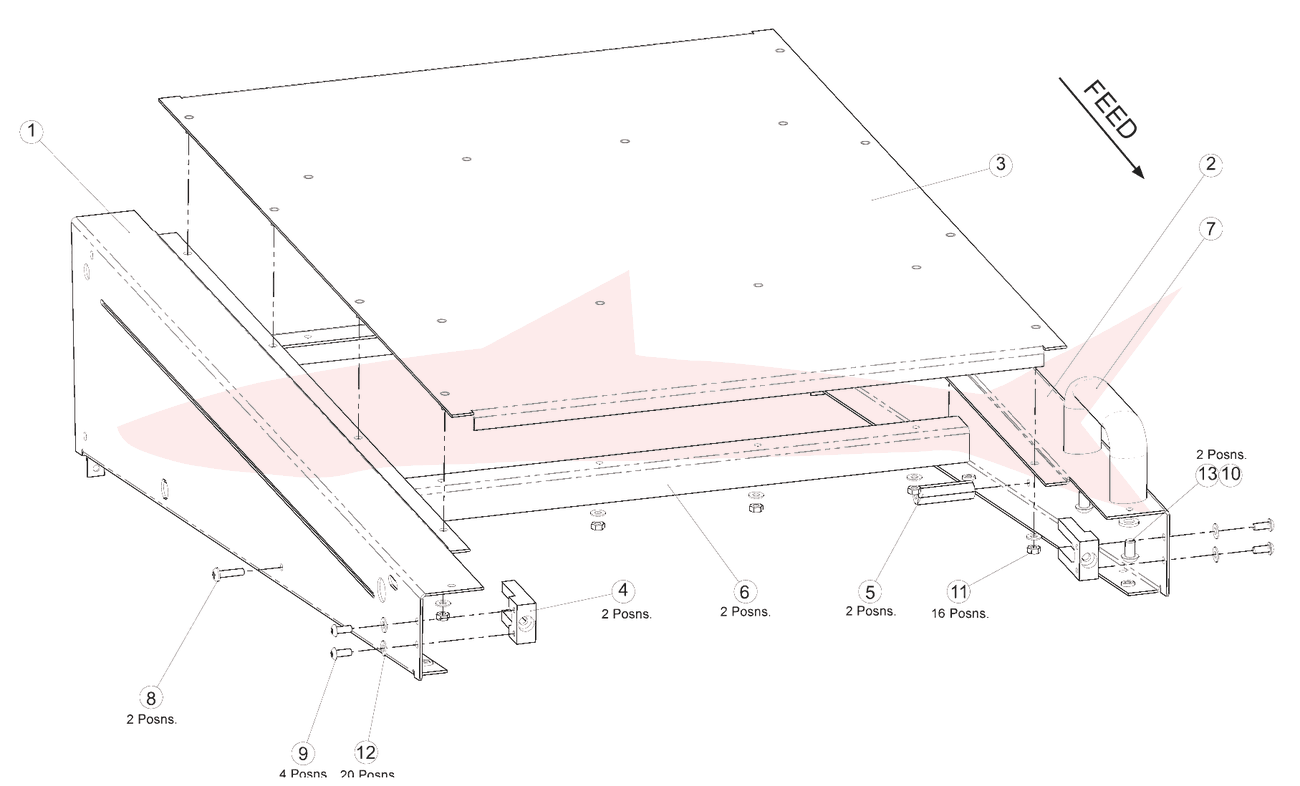

PL 2.13AutoFold Pro — Delivery Main Frame Assembly — рама вывода

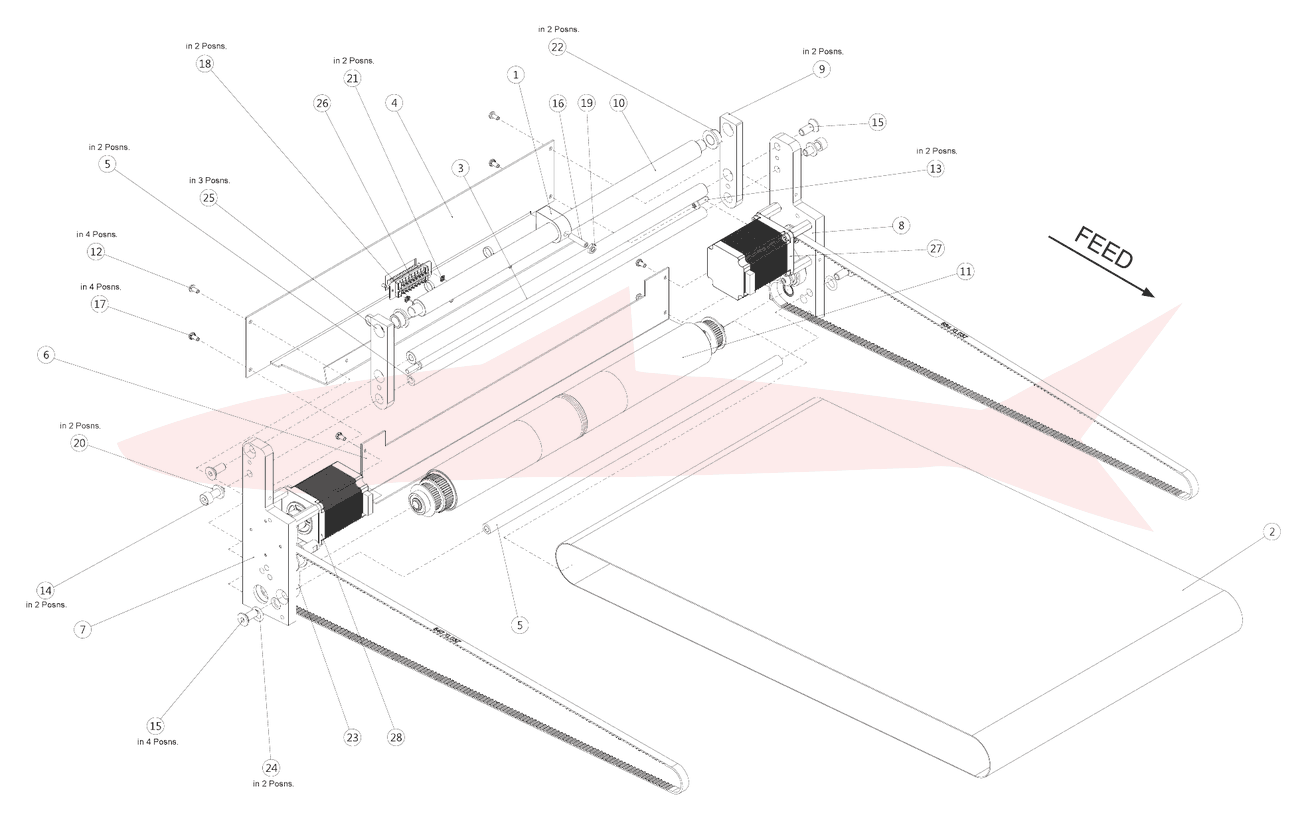

PL 2.14AutoFold Pro — Delivery Drive Assembly — привод вывода

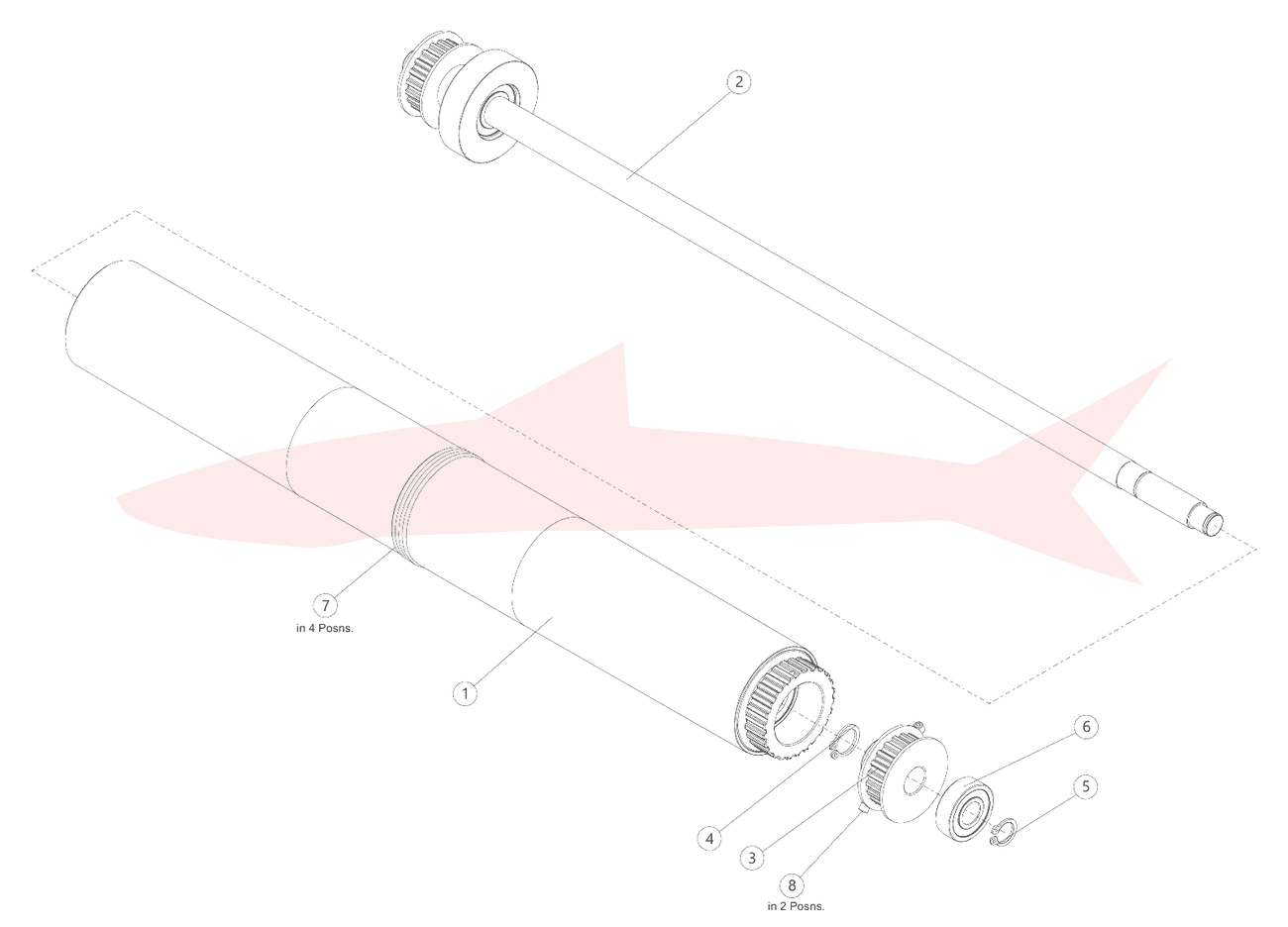

PL 2.15AutoFold Pro — Crowned Drive Shaft Assembly — бочкообразный приводной вал

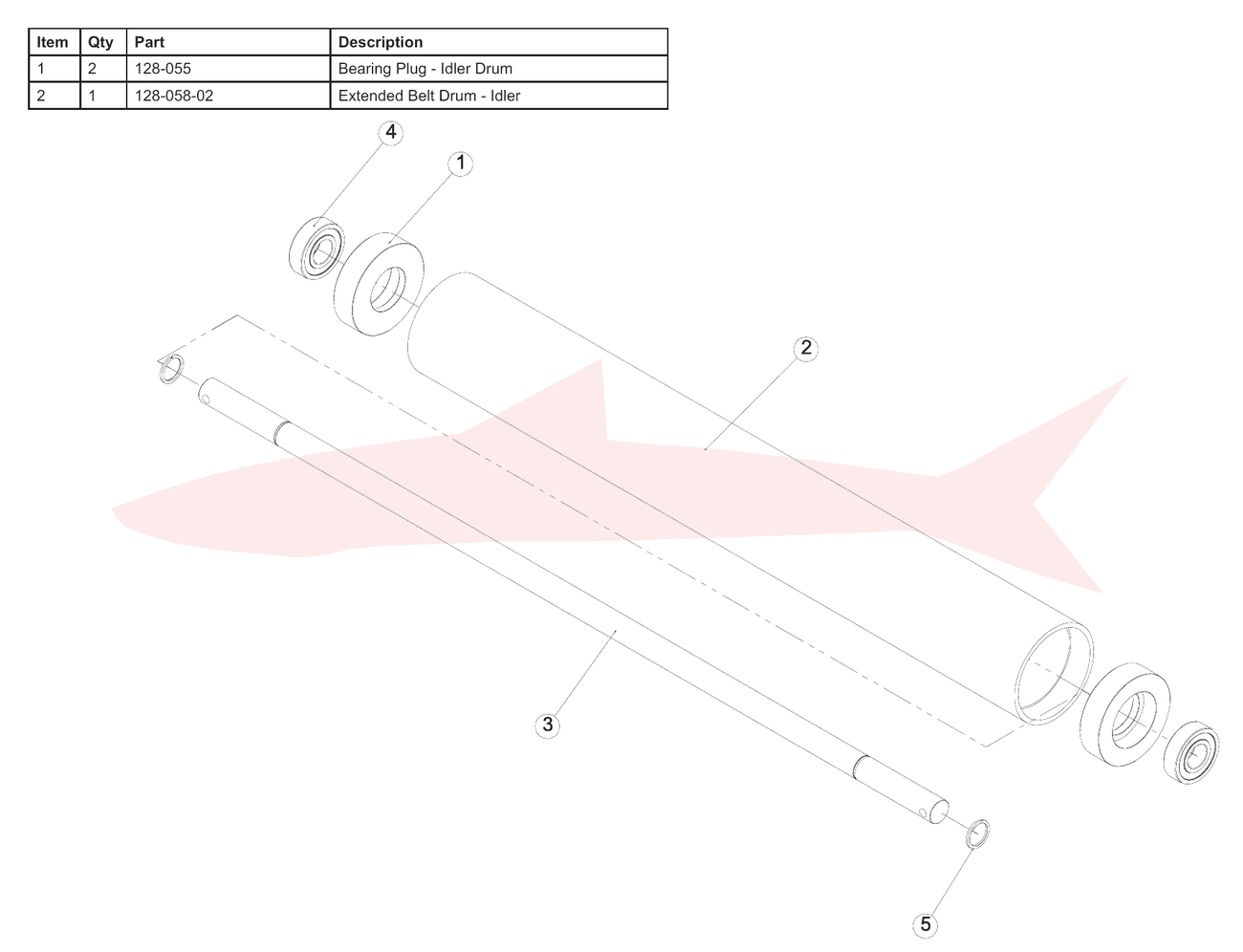

PL 2.16AutoFold Pro — Delivery Idler Roller Assembly — прижимной ролик вывода

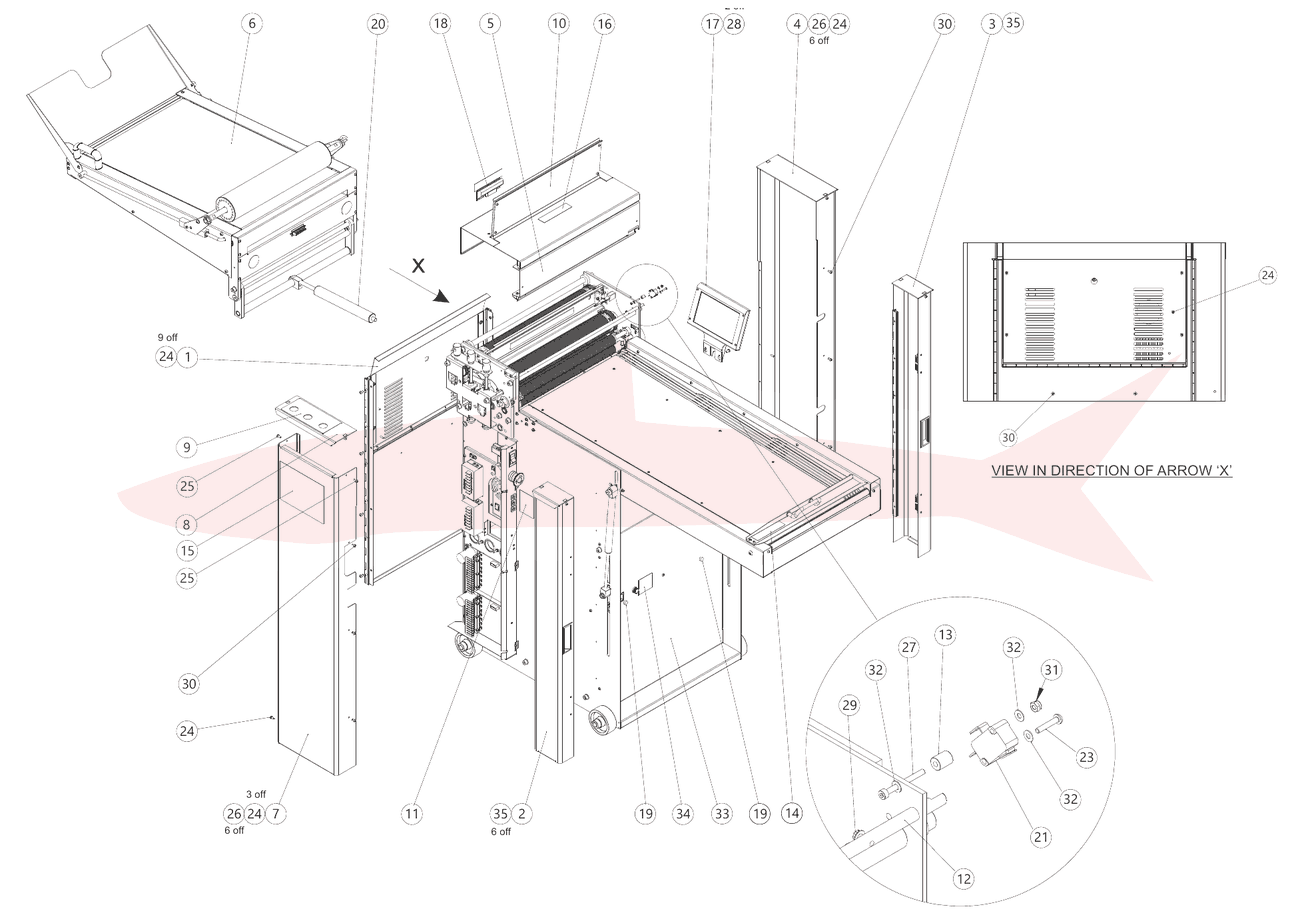

PL 2.17AutoFold Pro — Exterior — облицовка

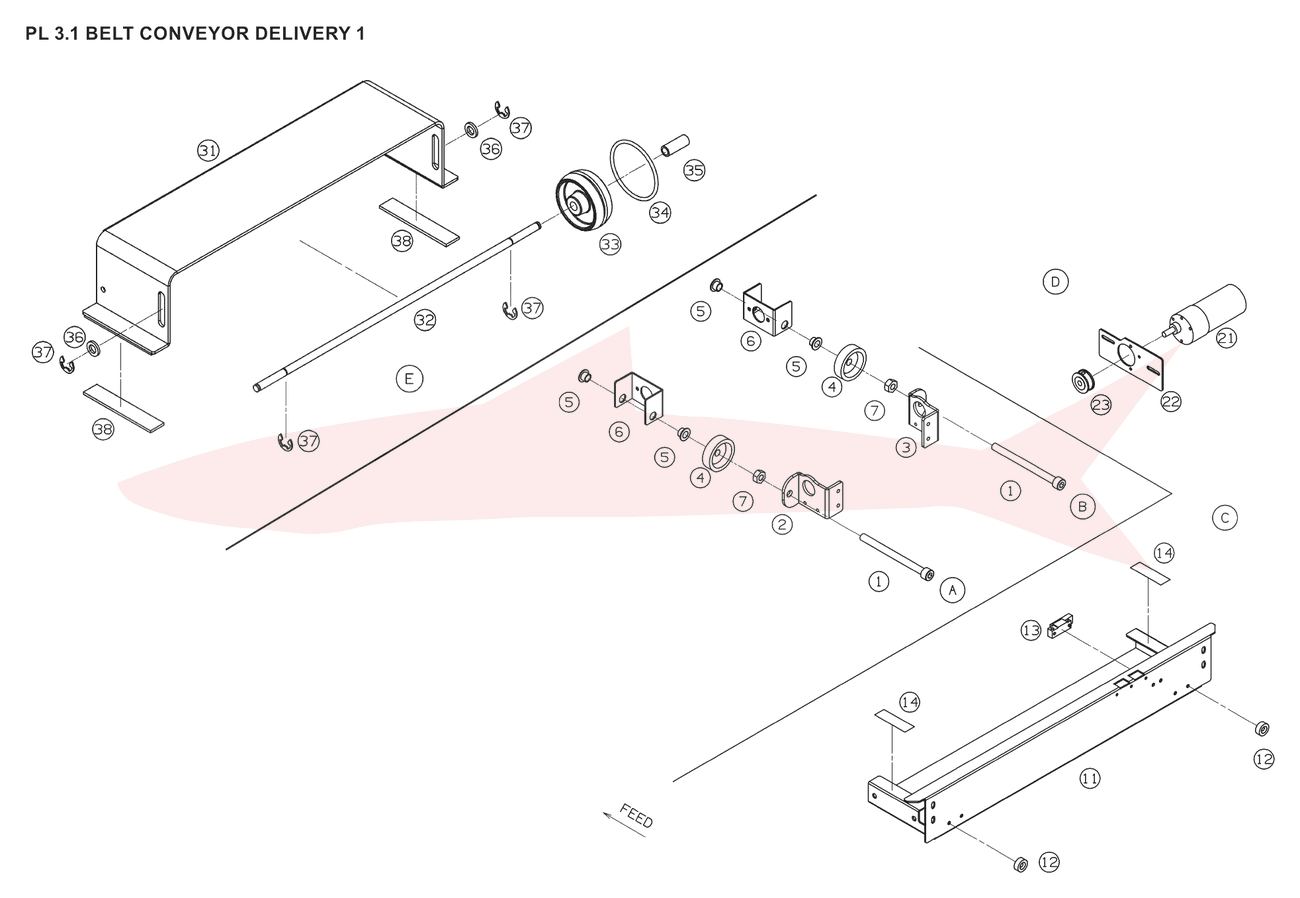

PL 3.1Conveyor — Belt Conveyor Delivery 1 — ленточный транспортёр 1

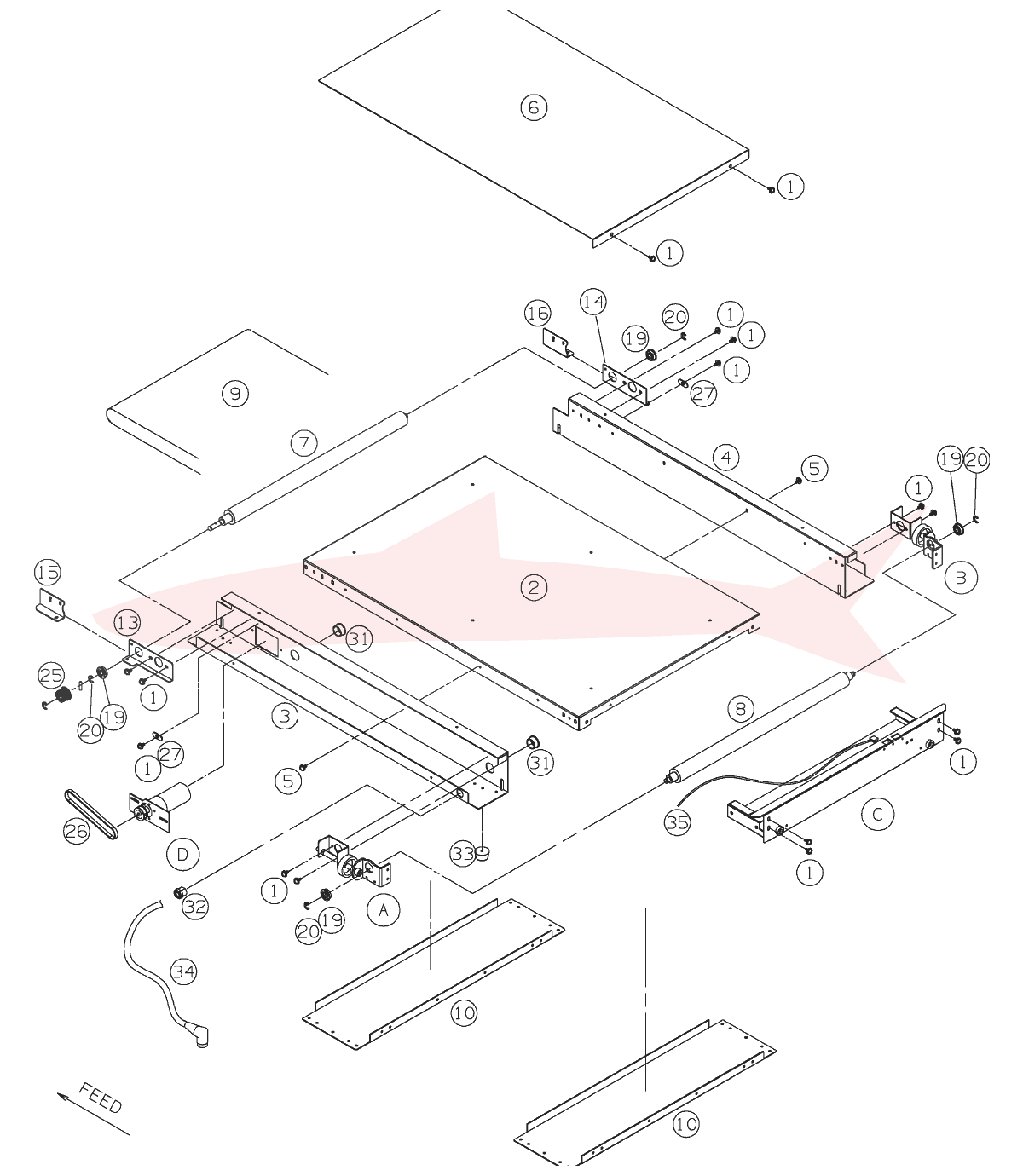

PL 3.2Conveyor — Belt Conveyor Delivery 2 — ленточный транспортёр 2

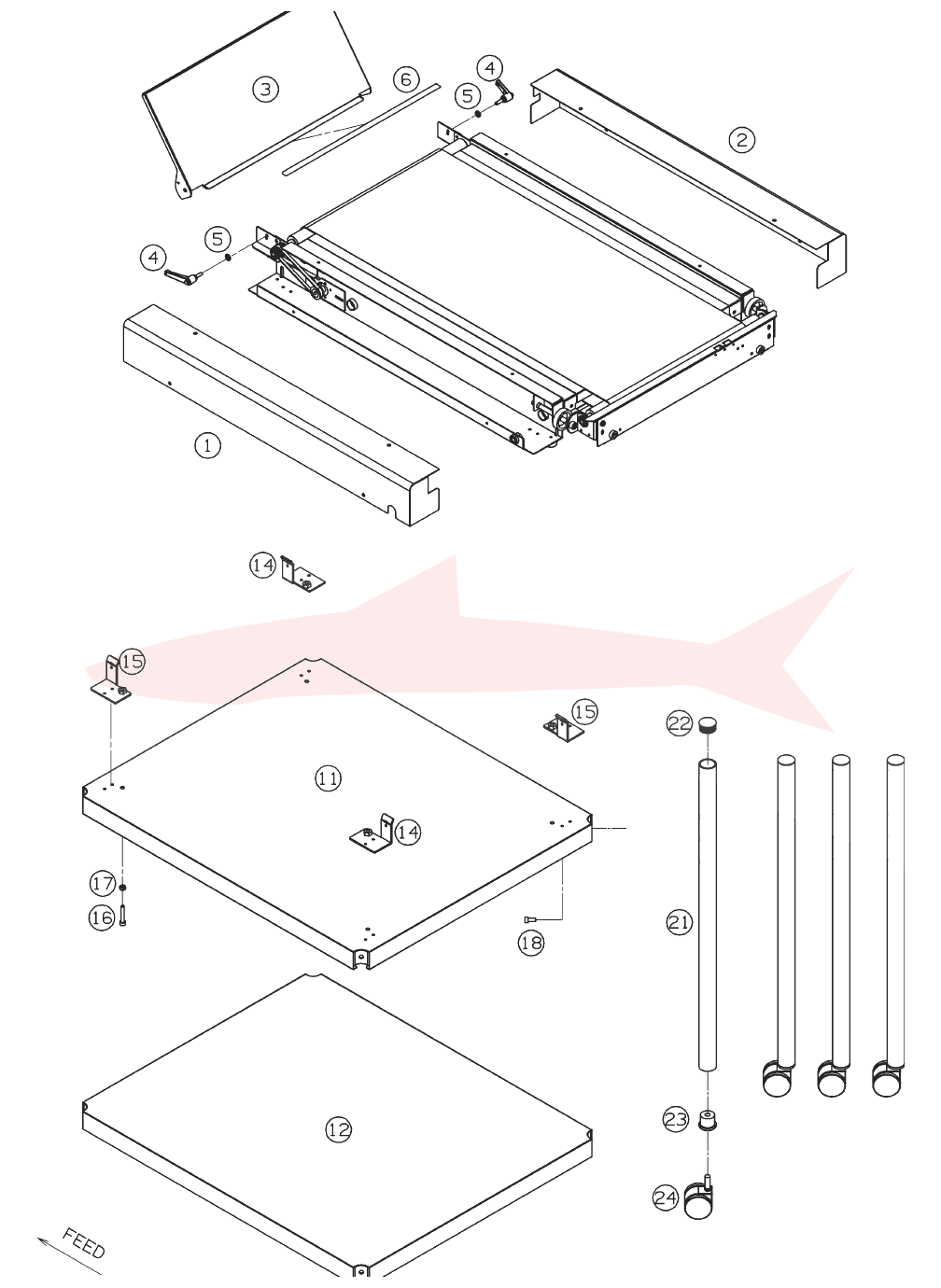

PL 3.3Conveyor — Belt Conveyor Delivery 3 — ленточный транспортёр 3

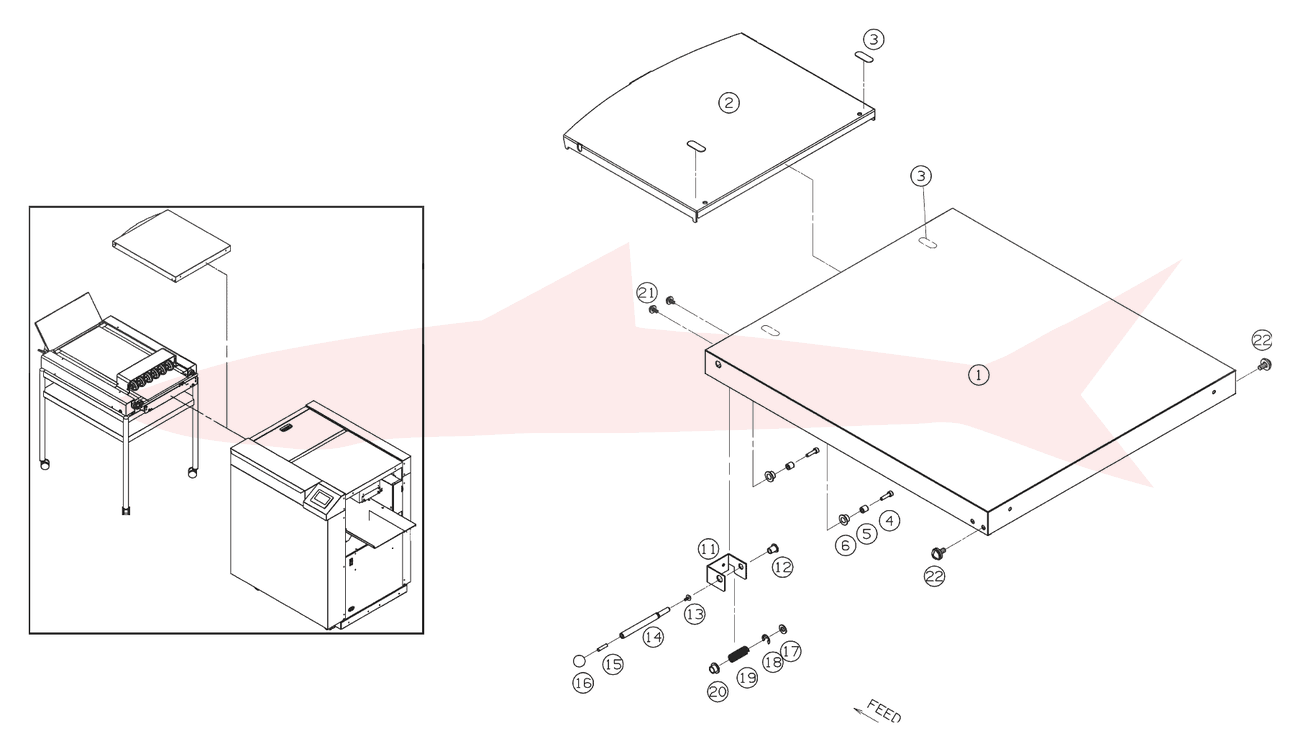

PL 3.4Conveyor — Long Delivery Tray — длинный приёмный лоток

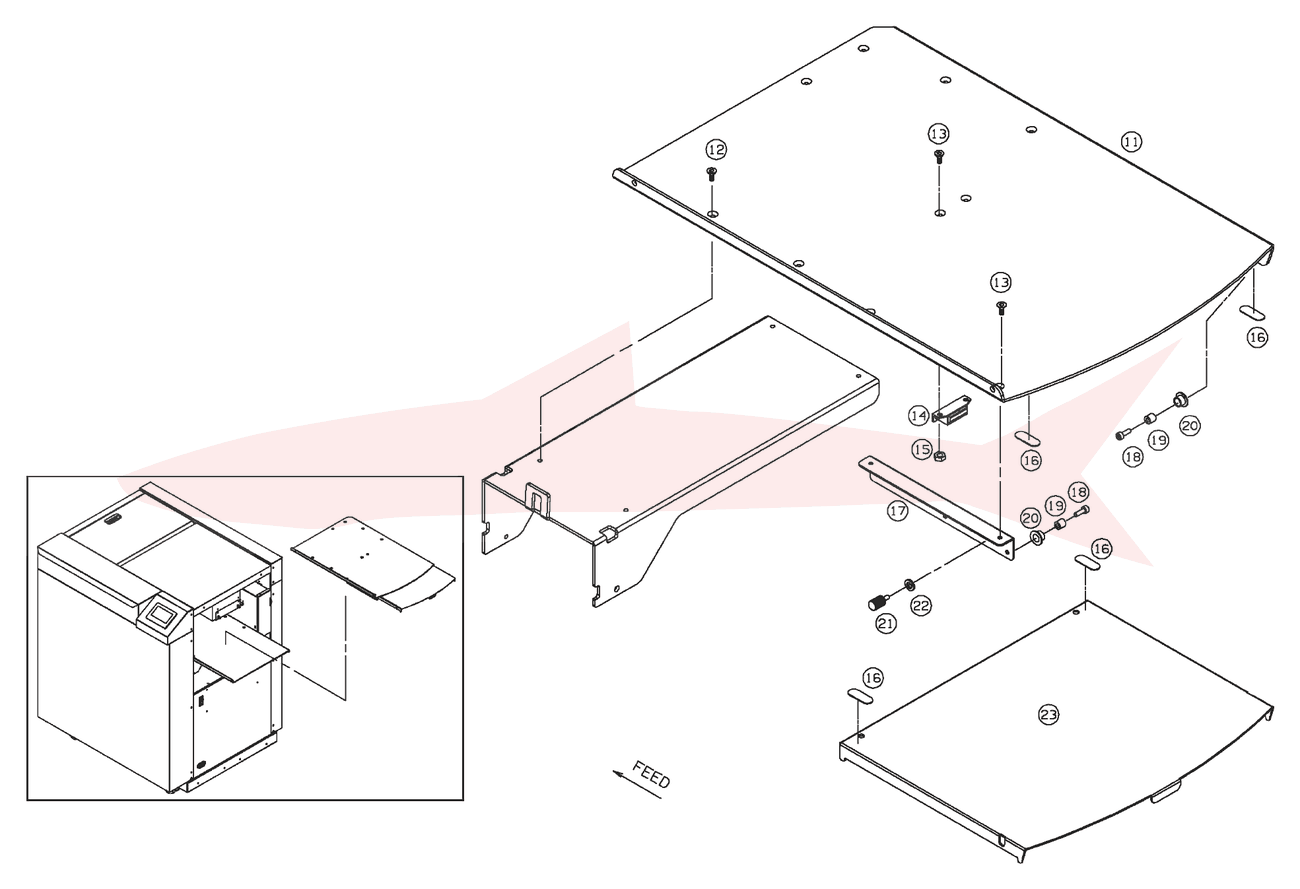

PL 3.5Conveyor — Long Feed Table — длинный стол подачи

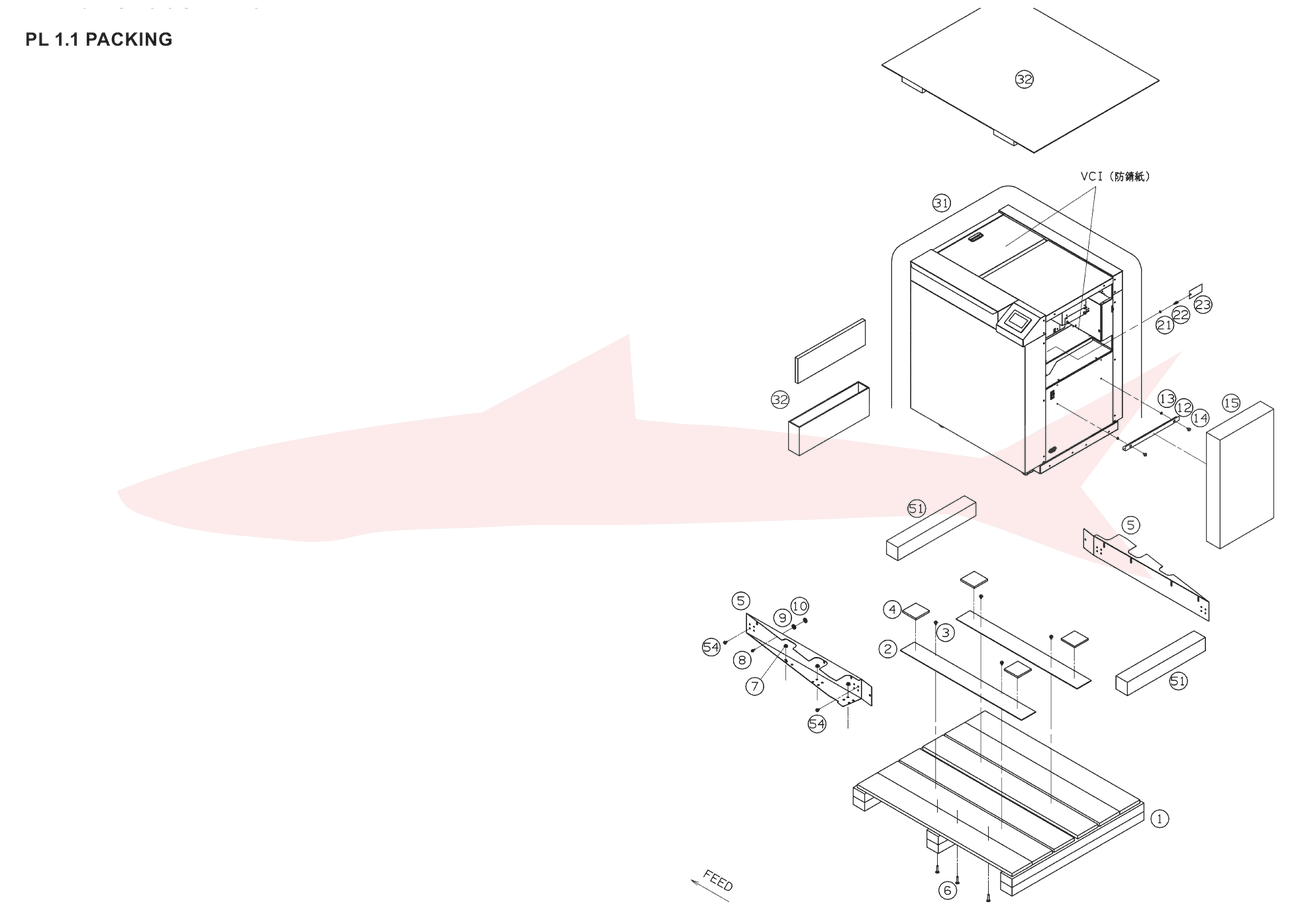

PL 1.1 AutoCut Pro — Packing

Morgana AutoCut Pro System · Упаковка

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Skid	96-902
2	Plate	-
3	Tapping screw 5x14	04-896
4	Rubber	82-425
5	Packing stay	7707-0783
6	Hexagon socket head cap screw (Special low head) M8x40	08-131
7	Hexagon nut M8+W	09-341
8	Hexagon socket head cap screw M6x16+SW+W	06-604
9	Cushion	73-971
10	Retaining washer M6	73-910
12	Bracket	7707-0723
13	Retaining washer M4	60-666
14	Sems screw M4x8+SW+W	05-996
15	Accessories box	-
21	Retaining washer M4	60-666
22	Knob	73-943
23	Label	78-808
31	Plastic bag 2000x2000	96-437
32	Cushion	96-903
51	Bar L580	96-930
54	Tapping screw 5x14	04-896

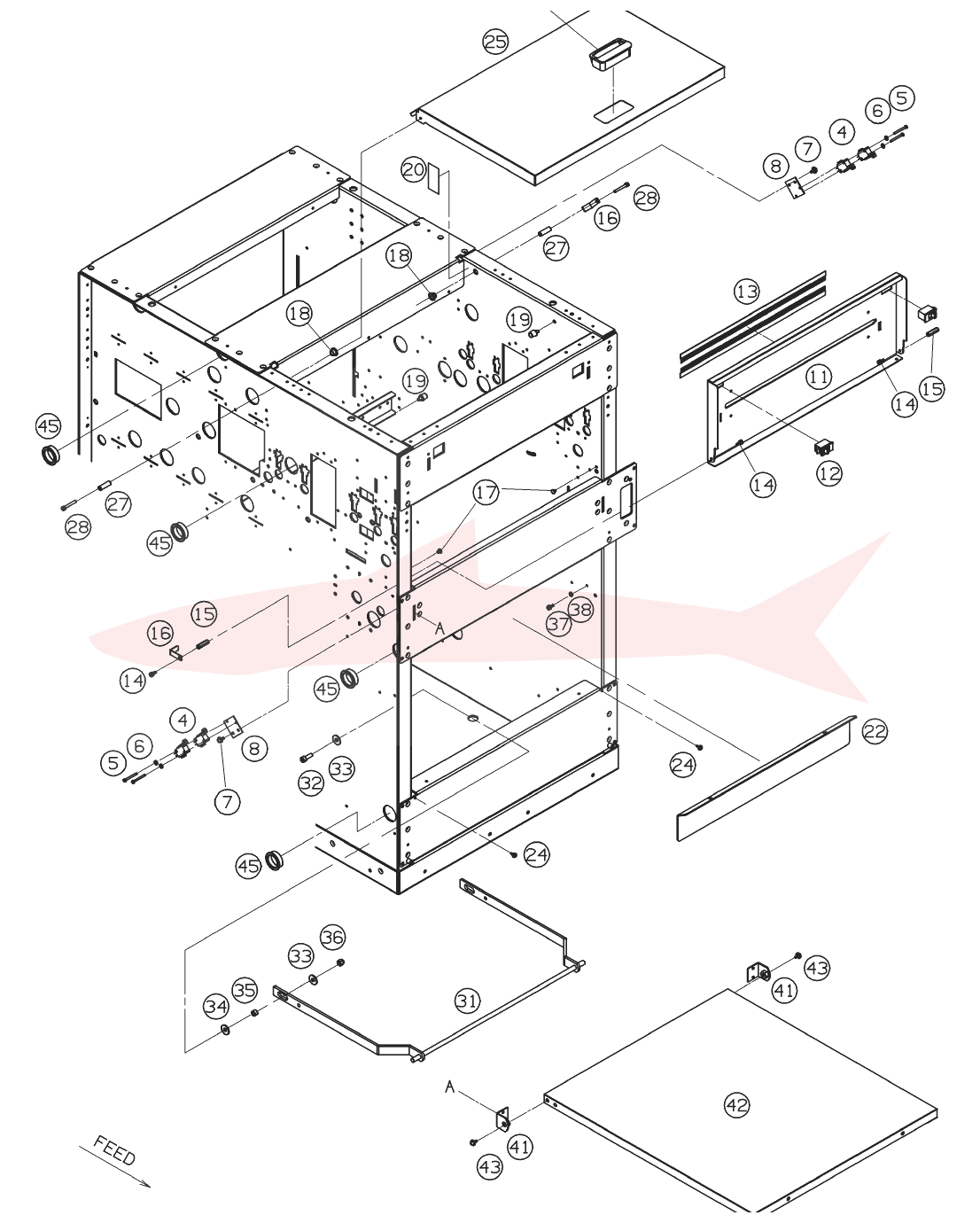

PL 1.2 AutoCut Pro — Exterior 1

Morgana AutoCut Pro System · Облицовка 1

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
4	Micro switch (cover switch)	72-287
5	Pan head screw M3x25	00-324
6	Spring lock washer M3	09-384
7	Sems screw M4x8+SW+W	05-996
8	Cover switch stay	7703-0138
11	Stacker panel	7703-0770
12	Fastener	60-753
13	Anti-static brush	72-871
14	Hexagon socket head cap screw M4x8	08-229
15	Hinge shaft	73-984
16	Switch lever	7726-0757
17	Slider	51-336
18	Bush	80-047
19	Hexagon nut M5	09-055
19	Rubber foot	57-071
20	Label	74-396
22	Sems screw M4x8+SW+W	05-996
22	Cover	54-935
24	Rubber foot	57-006
25	Cover	7707-0733
26	Handle	51-170
26	Handle	51-171
27	Spacer 4x25	73-980
28	Hexagon socket head cap screw M4x30	08-222
31	Stacker stay	7701-7766
32	Hexagon socket head cap screw M6x18	08-257
33	Plain washer M6x19x1.6	09-449
34	Plain washer M10x22x0.7	09-720
35	Spacer M6x6	73-972
36	Domed cap nut M6	09-115
37	Hexagon socket head cap screw M4x8	08-229
38	Spring lock washer M4	09-385
41	Hexagon socket counter sunk head screw M4x8	08-493
41	Stacker stay	7711-0764
42	Stacker	7711-0763
43	Truss head screw M6x15	02-904
45	Bush	72-248

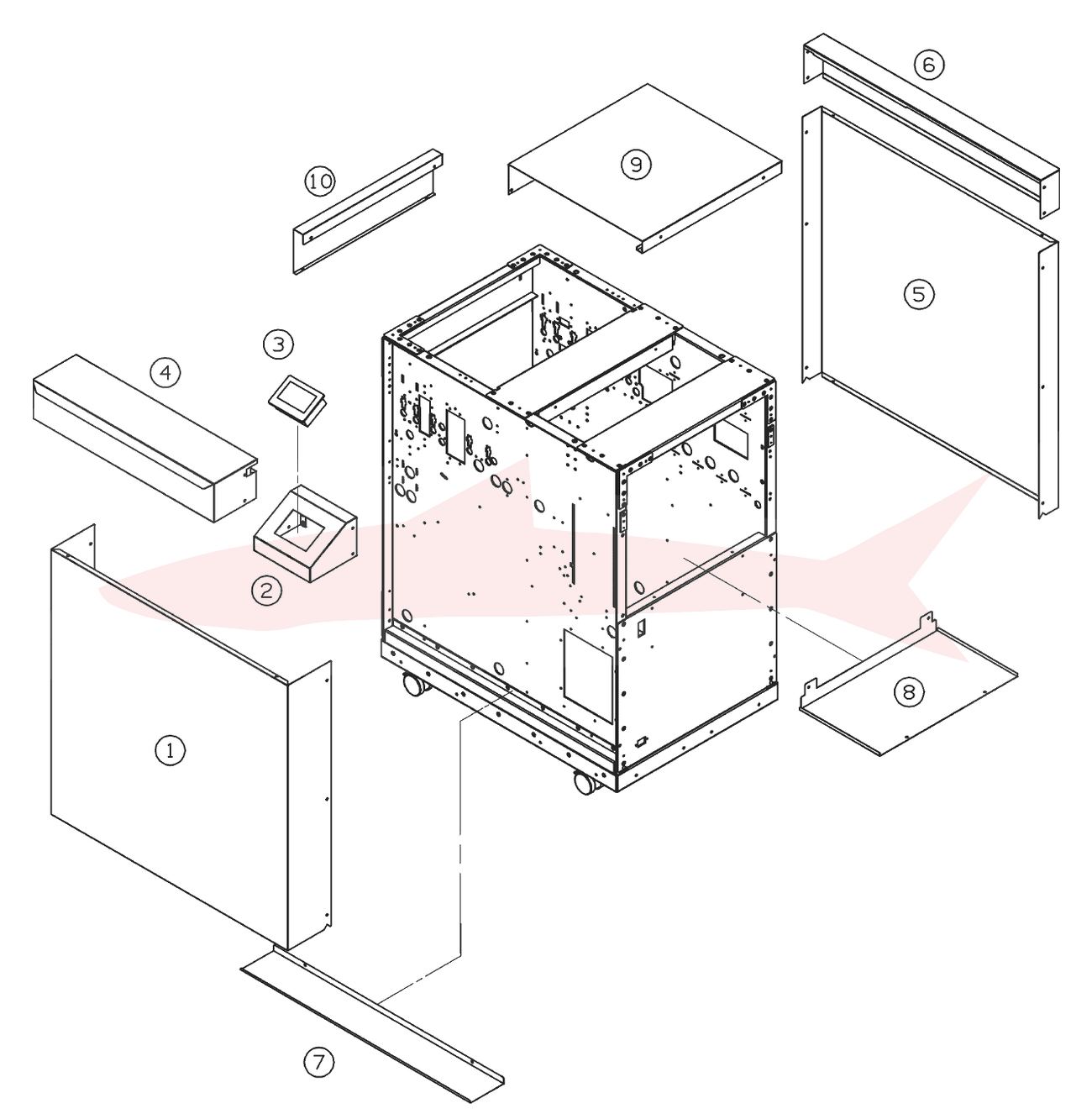

PL 1.3 AutoCut Pro — Exterior 2

Morgana AutoCut Pro System · Облицовка 2

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Truss head screw M4x8 Cr	02-839
1	Card holder	75-091
1	Cover	7707-0753
2	Truss head screw M4x8 Cr	02-839
2	Cover	7707-7774
3	Touch panel	72-236
4	Truss head screw M4x8 Cr	02-839
4	Cover	7707-7752
5	Truss head screw M4x8 Cr	02-839
5	Cover	7707-0756
6	Truss head screw M4x8 Cr	02-839
6	Cover	7707-7755
7	Sems screw M4x8 +SW+W	05-996
7	Cover	7707-0762
8	Sems screwM4x8 +SW+W	05-996
8	Cover	7707-0719
9	Truss head screw M4x8 Cr	02-839
9	Cover	7707-0758
10	Truss head screw M4x8 Cr	02-839
10	Cover	7707-0757

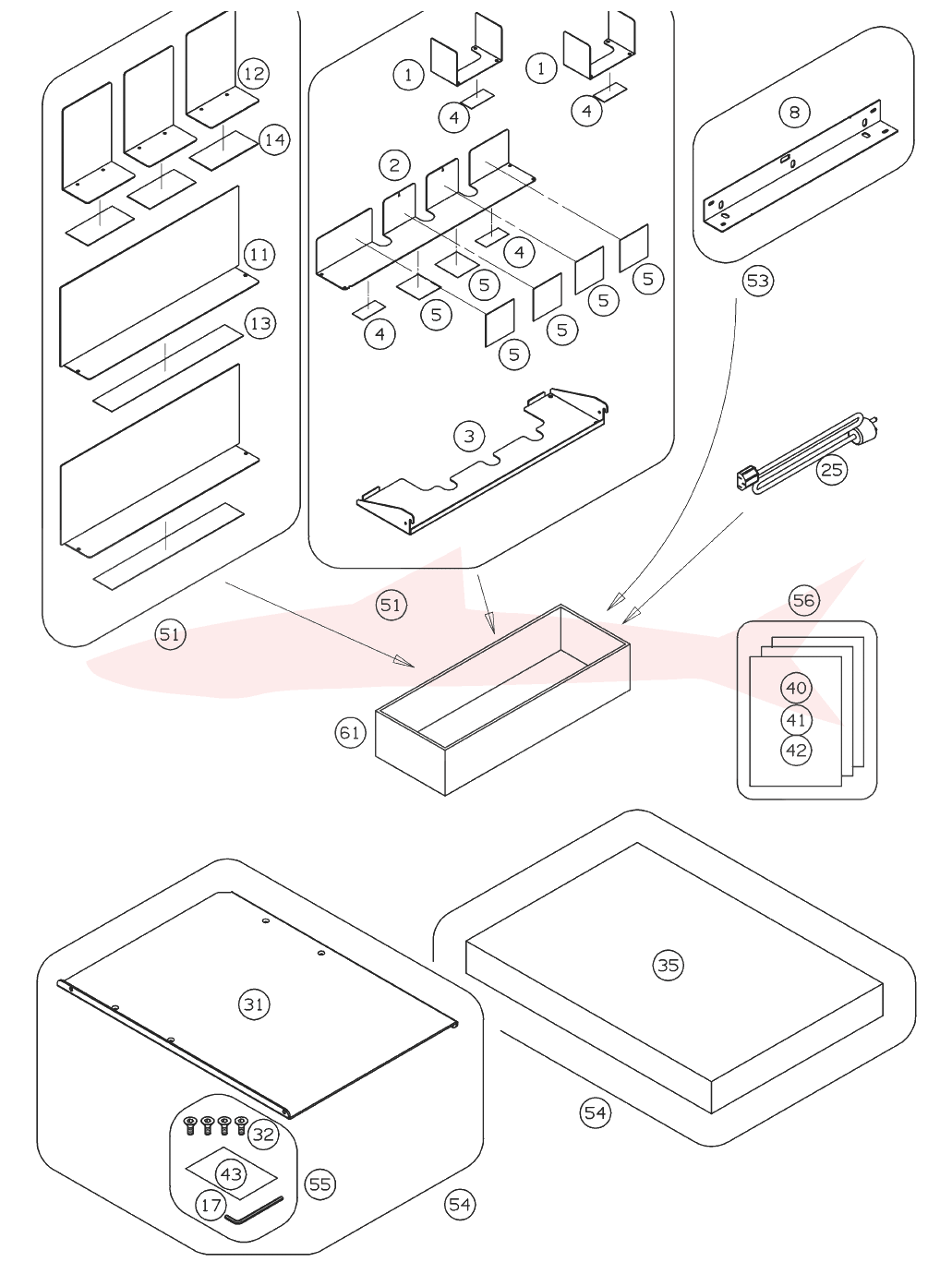

PL 1.4 AutoCut Pro — Accessories

Morgana AutoCut Pro System · Принадлежности

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Card stacker	7703-0837
2	Card stacker	7707-0832
3	Card stacker	7707-0836
4	Magnet 25x60x1	60-810
5	Rubber 60x60x1	55-116
8	Gauge	-
11	Paper guide L	7703-0128
12	Paper guide S	7703-0129
13	Magnet 340x50x1	60-920
14	Magnet 100x50x1.5	60-921
17	Hexagonal wrench 2.5mm	80-948
25	AC cable (A 3pin) 100-120V	72-801
25	AC cable (C) 200-240V	72-802
31	Feed table	7707-0103
32	Hexagon socket countersunk head screw M4x8	08-493
35	Waste box	54-492
40	Operation manual	78-816
41	Template (mm)	78-817
41	Template (inch)	78-818
42	Troubleshooting	78-822
43	Setting manual	78-824
51	Plastic bag 300x500	96-172
53	Plastic bag 80x500	96-054
54	Plastic bag 650x700	96-261
55	Plastic bag (80x150)	(96-052)
56	Plastic bag 250x400	96-161
61	Accessories box	96-903

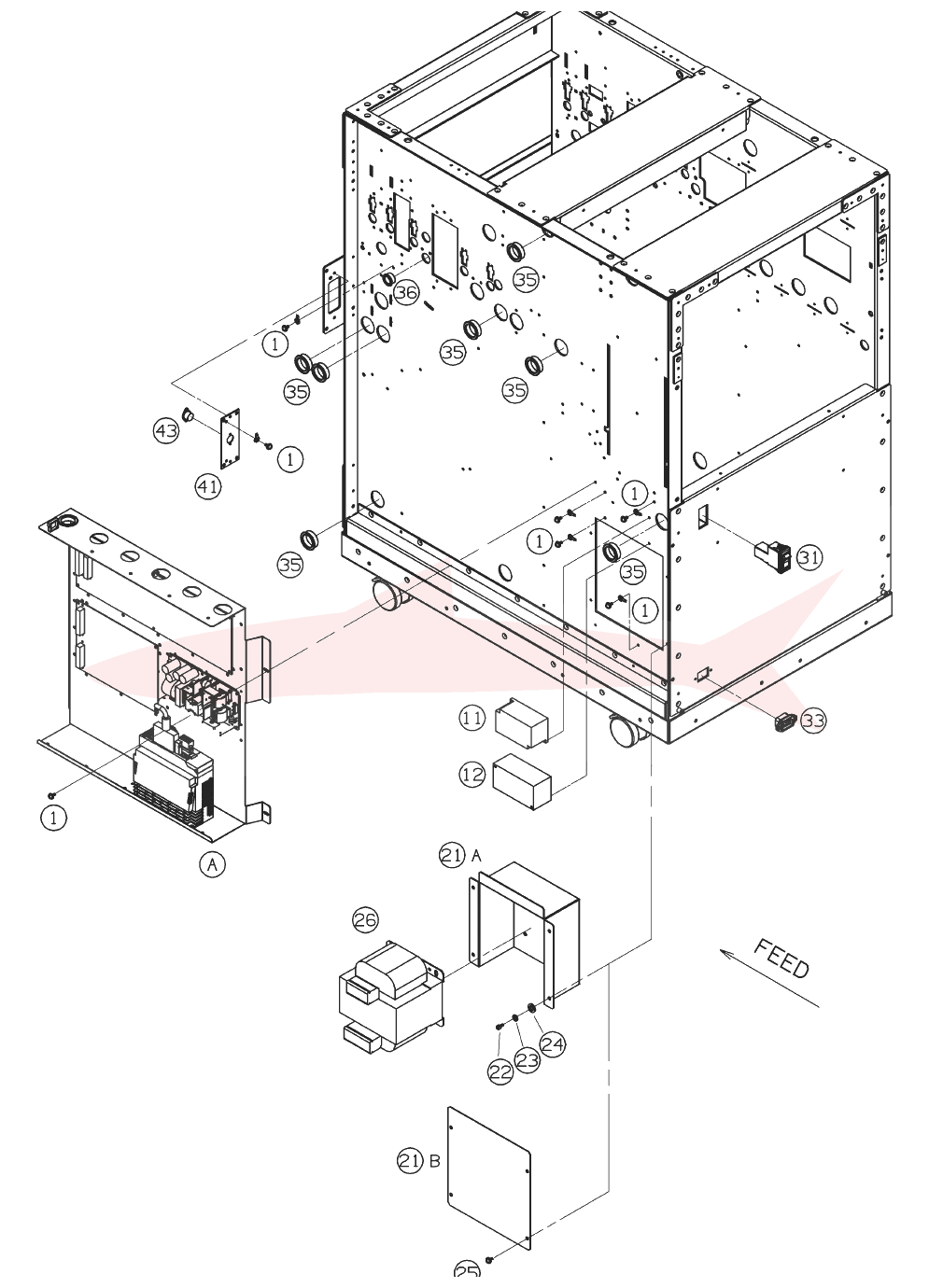

PL 1.5 AutoCut Pro — Electrical Parts

Morgana AutoCut Pro System · Электрооборудование

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
A	Electrical Panel	-
1	Sems screw M4x8+SW+W	05-996
11	Sems screw M4x8+SW+W	05-996
11	Noise filter	72-517
12	Sems screw M4x8+SW+W	05-996
12	Noise filter	72-510
21A	Transformer stay 100-120V	7703-0803
21B	Transformer stay 200-240V	7703-0804
22	Hexagon socket head cap screw M4x12	08-231
23	Spring lock washer M4	09-385
24	Plain washer M4	09-424
25	Sems screw M4x8+SW+W	05-996
26	Sems screw M5x8+SW+W	06-018
26	Transformer 100-120V	72-906
31	Power switch	72-502
33	Countersunk head screw M3x12	01-967
33	Hexagon nut M3	09-337
33	Inlet	72-486
35	Bush	72-248
36	Bush	72-283
41	Hexagon socket countersunk head screw M4x8	08-493
41	Connector panel	7707-0812
43	Sems screw M3x8+SW	05-884
43	Connector	83-291

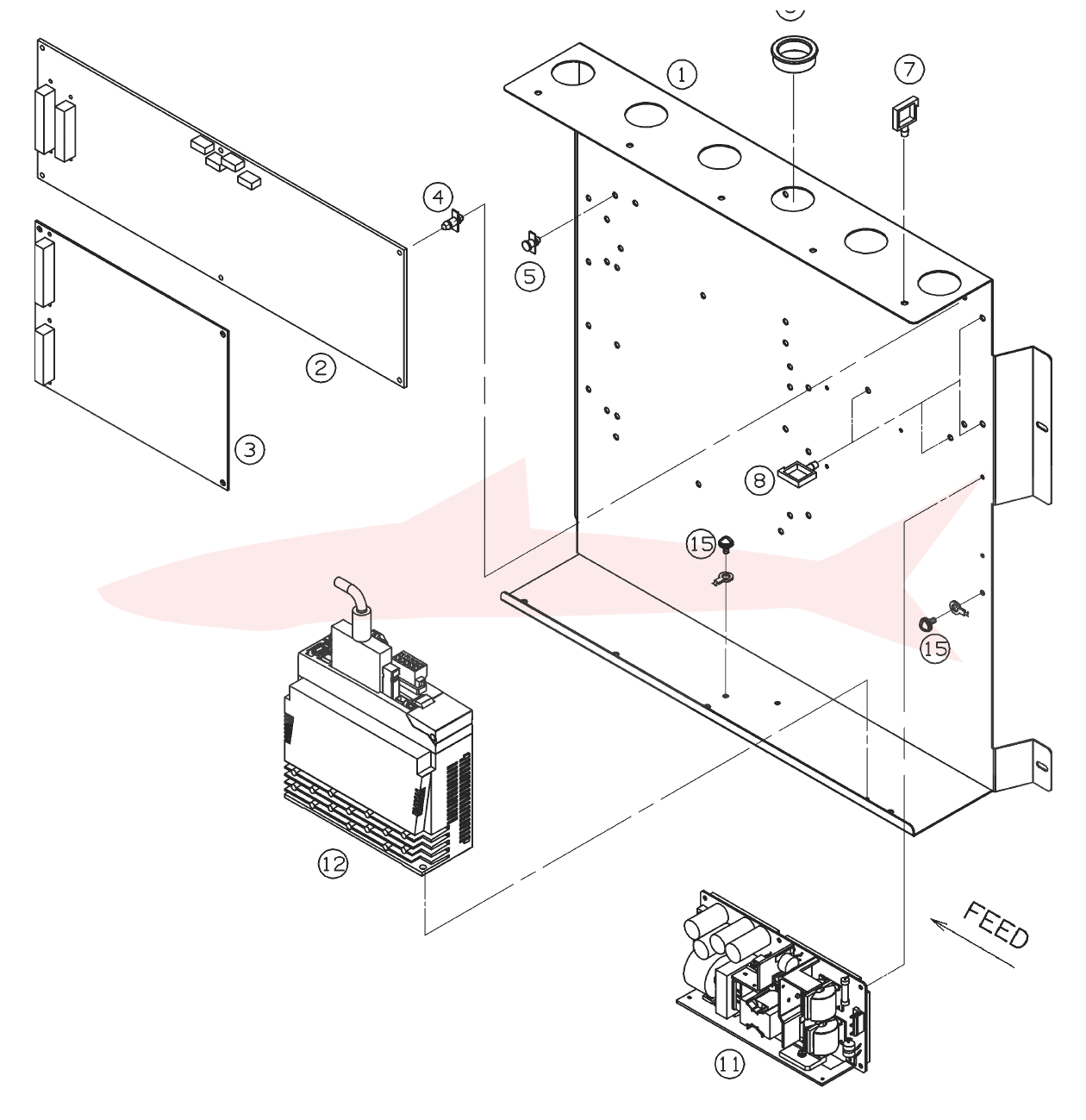

PL 1.6 AutoCut Pro — Electric Panel

Morgana AutoCut Pro System · Электрическая плата

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Electric panel	7707-0800
2	I/Oboard	72-955
3	CPU board	72-954
4	Spacer A KGLS-4S	72-281
5	Spacer B KGpS-4S	72-282
6	Bush TB-2533	72-248
7	Fixture code LWS-5S-2W	72-285
8	Fixture code LWS-8S-2.5W	72-275
11	Sems screw M3X8+SW+W	05-978
11	Spring lock washer M3	09-384
11	Spacer M3xL10	72-342
11	DC Power supply	72-397
12	Sems screw M4x12+SW+W	05-998
12	Servo motor driver	72-742
15	Sems screw M4x8+SW+W	05-996

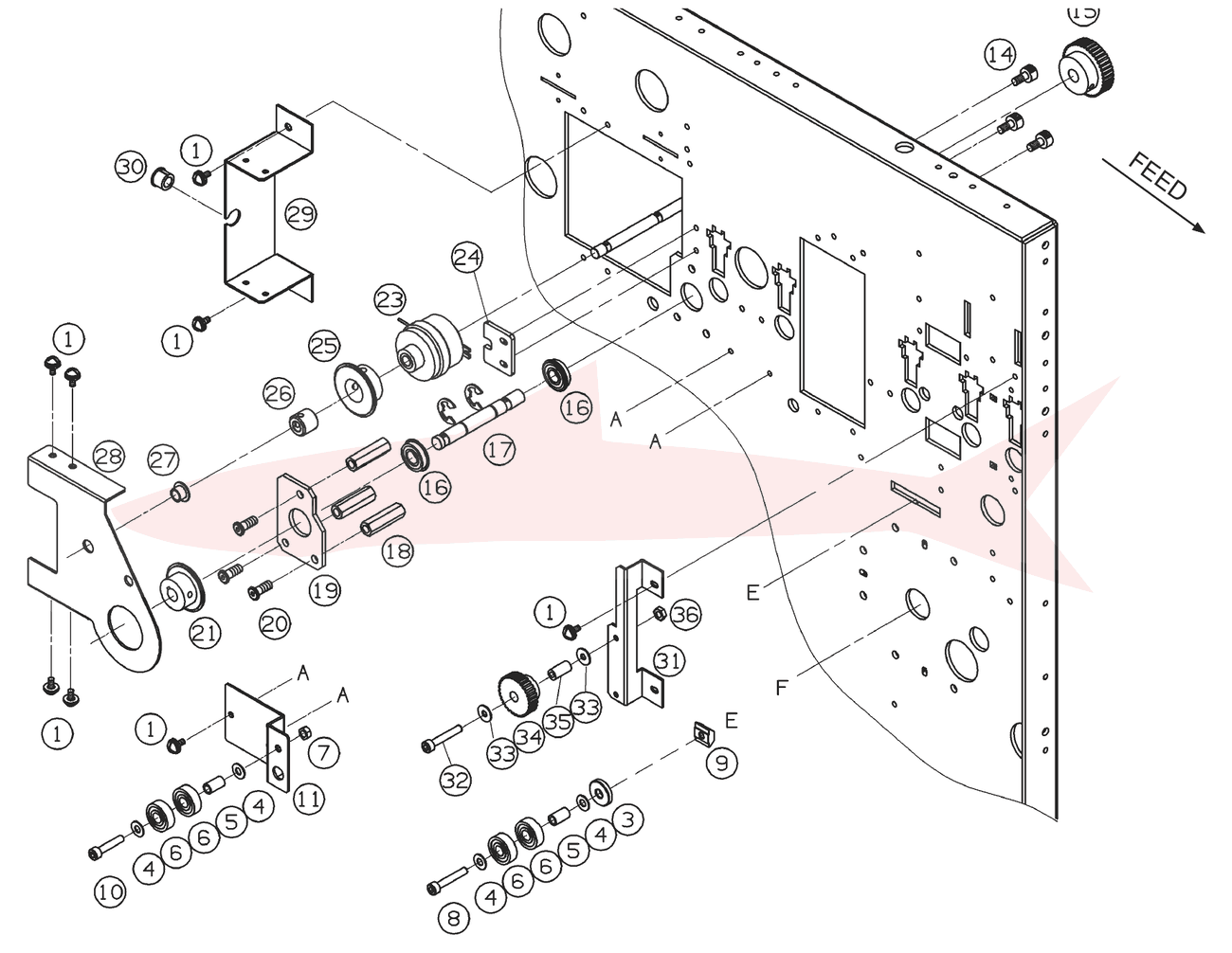

PL 1.7 AutoCut Pro — Driving System 1

Morgana AutoCut Pro System · Привод 1

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Sems screw M4x8+SW+W	05-996
3	Plain washer M6x20x4	48-806
4	Plain washer M5x12x0.8	09-425
5	Spacer 5x14	73-929
6	Ball bearing	80-413
7	Hexagon nut M5	09-055
8	Hexagon socket head cap screw M5x30	08-248
9	Nut plate M5	83-342
10	Hexagon socket head cap screw M5x25	08-247
11	Bracket	7707-0659
14	Hexagon socket head cap screw M6x12	08-255
15	Gear	80-232
16	Ball bearing	80-420
17	Retaining ring-E #9	65-414
17	Shaft	7707-0408
18	Hexagonal stay	73-937
19	Stay	7707-0661
20	Hexagon socket head cap screw (Special low head) M6x12	08-550
21	Hexagon socket set screw M4x8	08-361
21	Sprocket	80-738
23	Hexagon socket set screw M4x8	08-361
23	Clutch	72-848
24	Sems screw M4x8+SW+W	05-996
24	Bracket	7707-0153
25	Hexagon socket set screw	08-371
25	Sprocket	7707-1064
26	Hexagon socket set screw M4x6	08-357
26	Set collar	7707-0147
27	Bush	80-077
28	Stay	7707-0152
29	Stay	7707-0151
30	Bush	73-425
31	Stay	7703-0618
32	Hexagon socket head cap screw M4x25	08-235
33	Plain washer M4x13x1	09-433
34	Gear	80-188
35	Gear shaft D8xL17	73-928
36	Hexagon nut M4	09-054

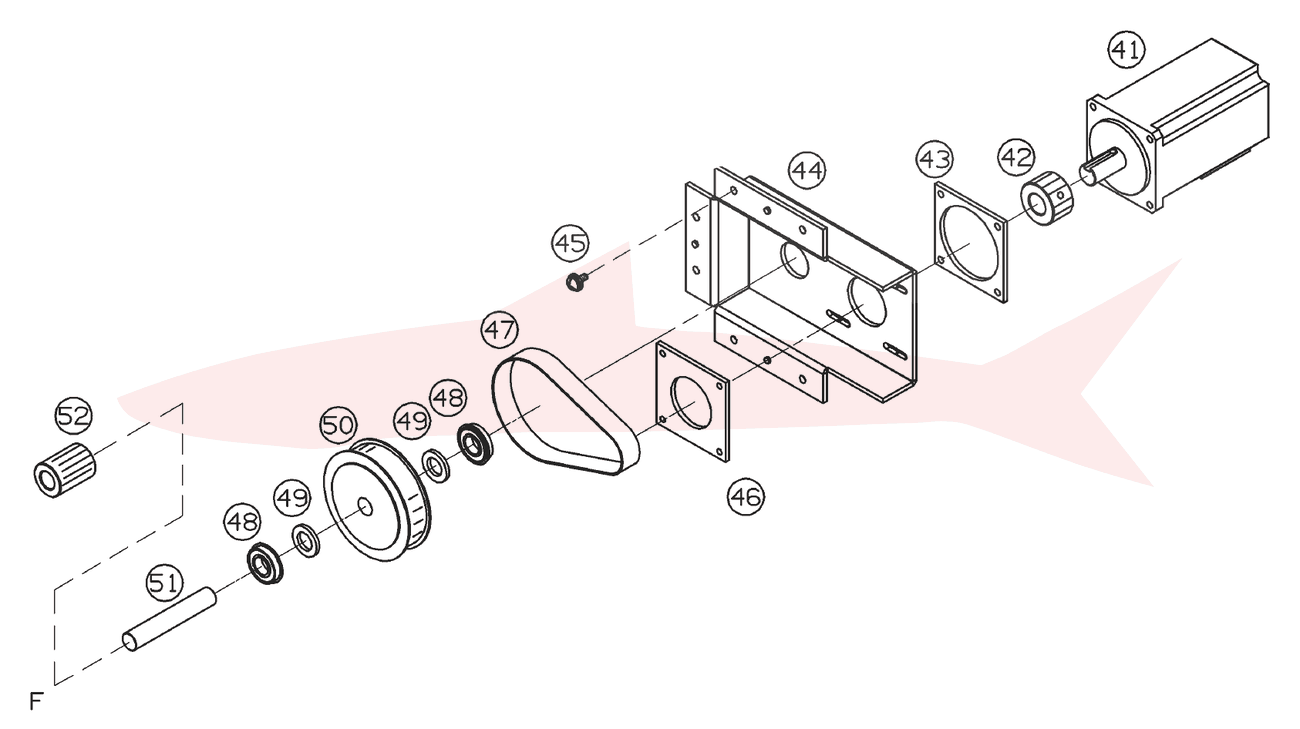

PL 1.8 AutoCut Pro — Driving System 2

Morgana AutoCut Pro System · Привод 2

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
41	Hexagon socket head cap screw M4x20	08-234
41	Spring lock washer M4	09-385
41	Motor	72-741
42	Hexagon socket set screw M4x6	08-357
42	Motor pulley	80-705
43	Spacer	7711-0654
44	Belt housing	7703-0652
45	Sems screw M5x10+SW+W	06-018
46	Plate nut	7711-0655
47	Timing belt L285	82-562
48	Ball bearing	80-425
49	Spacer	09-588
50	Hexagon socket set screw M4x16	08-365
50	Pulley	80-710
51	Shaft	7703-0653
52	Hexagon socket set screw M4x6	08-357
52	Hexagon socket set screw M4x4	08-358
52	Pulley	80-649

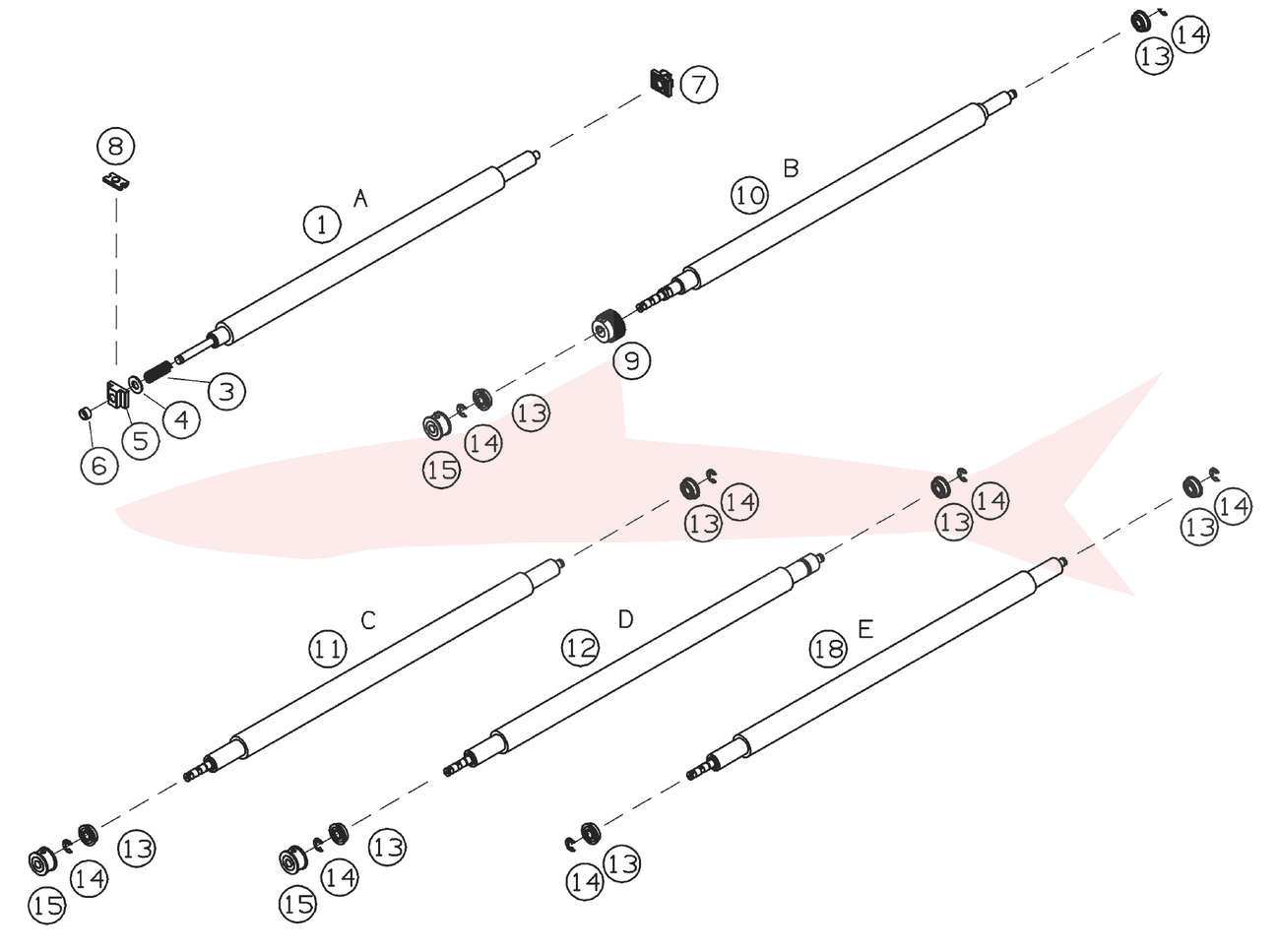

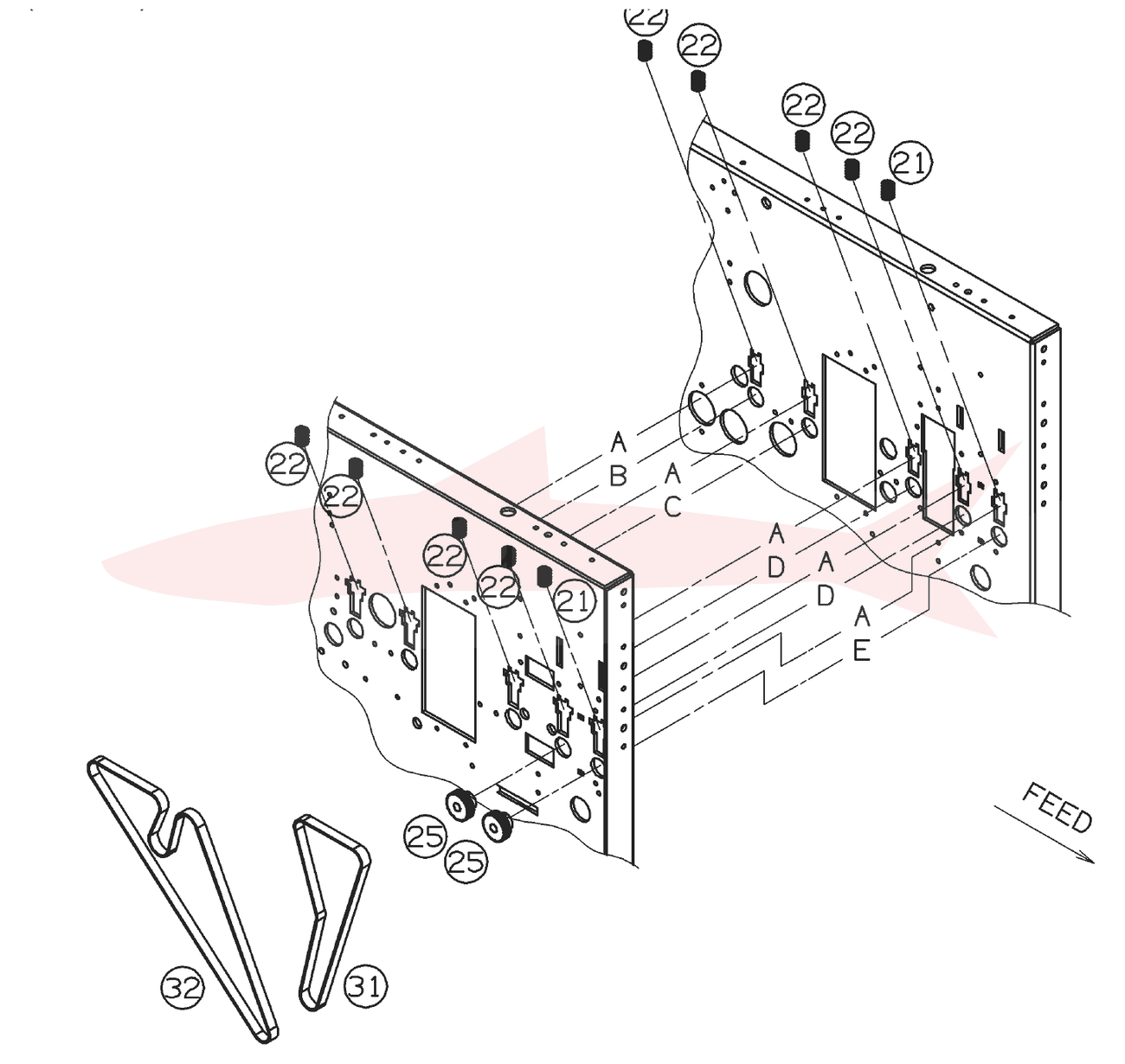

PL 1.9 AutoCut Pro — Driving System 3

Morgana AutoCut Pro System · Привод 3

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Carrying roller (Soft)	7703-0602
3	Spring D12x30	83-354
4	Plain washer M8x18x1.6	09-427
5	Roller slider	51-592
6	Stopper cap	60-676
7	Roller slider	51-588
8	Slider	51-589
9	Hexagon socket set screw M5x8	08-373
9	Gear	80-233
10	Carrying roller (Hard)	7707-0601
11	Carrying roller (Hard)	7703-7601
12	Carrying roller (Hard) with black mark	7703-7602
13	Ball bearing	80-416
14	Retaining ring-E #7	65-412
15	Hexagon socket set screw M4x6	08-357
15	Hexagon socket set screw M4x8	08-361
15	Pulley	80-654
18	Carrying roller (Soft)	7703-0603
21	Spring D12xL20x1.1	60-198
22	Spring D12xL20x1.3	60-196
25	Hexagon socket set screw M4x6	08-357
25	Gear	80-199
31	Timing belt L504	82-541
32	Timing belt L762	82-542

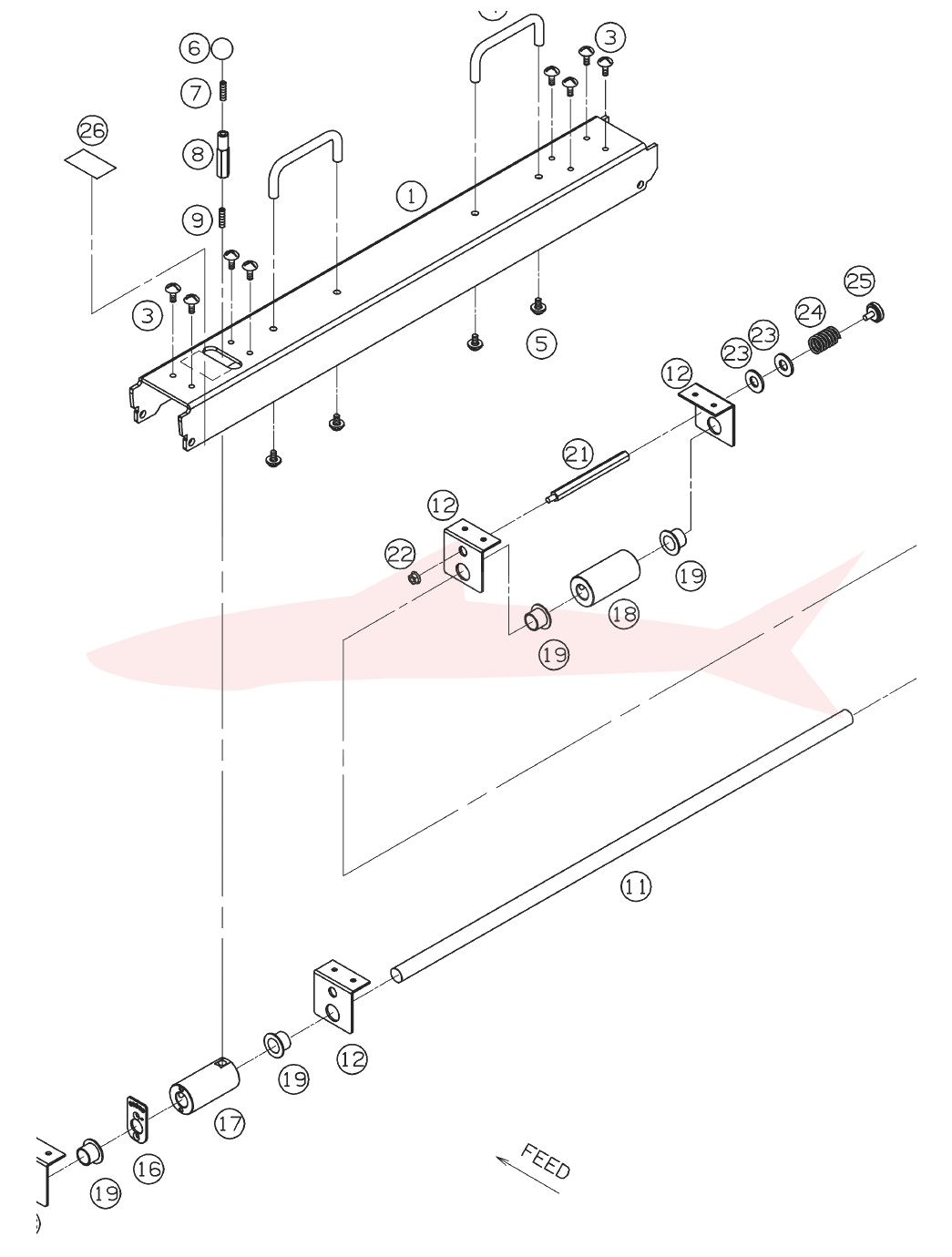

PL 1.10 AutoCut Pro — Creaser Upper Unit

Morgana AutoCut Pro System · Верхний узел биговки

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Upper stay	7703-0307
3	Truss head screw M4x8 BK	03-114
4	Handle	60-699
5	Sems screw M5x10+SW+W	06-018
6	Knob	80-135
7	Hexagon socket set screw M4x16	08-365
8	Lever	7703-0315
9	Hexagon socket set screw M4x15	08-388
11	Shaft	7703-0344
12	Stay	7703-0308
13	Stay with nut	7703-0306
14	Ball plungerv	80-164
15	Hexagon nut M6	09-056
16	Countersunk head screw M3x6	01-964
16	Adjustment bracket	7703-0309
17	Hexagon socket set screw M6x10	08-386
17	Adjustment roller A	7703-0349
18	Hexagon socket set screw M6x10	08-386
18	Adjustment roller B	7701-0349
19	Bush	80-079
21	Hexagon shaft	73-938
22	Hexagon nut with washer M4	09-338
23	Plain washer M8x18x1.6	09-427
24	Spring D12xL20x1.3	60-196
25	Knurled head screw M4x8	09-809
26	Label	74-374

PL 1.11 AutoCut Pro — Creaser

Morgana AutoCut Pro System · Биговальный узел

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Crease blade (Upper)	7701-0302
2	Crease blade (Lower)	7701-0303
3	Spring D12xL60x1.4	83-310
4	Crease spacer	7701-0305
5	Crease hanger	7711-0305
6	Sems screw M4x8+SW+W	05-996
7	Knob	60-629
8	Hexagon socket set screw M4x18	08-363
9	Stopper bolt M10P1x30	09-960
10	Hexagon nut M10P1	09-048
11	Label	74-341
12	Anti-static brush	72-871
16	Crease stay	7707-0366
17	Hexagon socket head cap screw M4x8	08-229
18	Hexagon socket head cap screw (Special low head) M4x6	08-205
18	Cover	7707-0369
19	Sems screw M4x8+SW+W	05-996
19	Bracket	7726-0627
20	Hexagon socket head cap screw M4x12	08-231
21	Crease rotation shaft	7701-0343
22	Crease shaft stay	7707-0365
24	Ball bearing	80-425
25	Retaining Rings-C #25	65-514
26	Hexagon socket set screw M6x10	08-386
26	Crease roller	7711-0347
27	Ball bearing	80-415
31	Sems screw M4x8+SW+W	05-996
32	Truss head screw M4x8 Cr	02-839
32	Bracket	7703-0312
33	Truss head screw M4x8 Cr	02-839
33	Bracket	7703-0313
34	Sems screw M4x12+SW+W	05-998
34	Crease blade guide	7703-0341
35	Sensor bracket	7703-0380
36	Sems screw M3x10+SW	05-885
36	Sensor	72-309
37	Rubber foot	57-006
41	Hexagon socket head cap screw M4x12	08-231
41	Spring lock washer M4	09-385
41	Plain washer M4x10x0.8	09-424
41	Motor	72-774
42	Hexagon socket set screw M4x8	08-361
42	Pulley	83-357
43	Hexagon socket set screw M4x18	08-363
43	Hexagon socket set screw M4x16	08-365
43	Pulley	80-734
44	Crease position plate	7707-0379
45	Timing belt L360	82-540
46	Retaining ring-C #12	65-502

PL 1.12 AutoCut Pro — Guillotine

Morgana AutoCut Pro System · Поперечный нож

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Sems screw M4x8+SW+W	05-996
3	Hexagon socket head cap screw M4x8	08-229
6	Hexagon nut with washer M4	09-338
7	Plain washer M4x10x0.8	09-424
10	Anti-static brush	72-871
11	Guillotine	61-045
12	Tape	82-360
13	Guillotine Stay	7701-0282
14	Guillotine Stay	7701-0285
15	Guillotine Stay	7701-0283
16	Adjust plate	7726-0192
17	Cover stay	7703-0286
18	Cover stay	7703-0287
19	Cover	7703-0689
20	Cover	7703-0690
31	Sensor stay	7707-0227
32	Sensor stay	7707-0226
33	Countersunk head screw M3x6	01-964
33	Hexagon nut M3	09-053
33	Bracket	7707-0230
34	Bracket	7707-0228
35	Bracket	7707-0231
36	Bracket	7707-0229
37	Sems screw M4x8+SW+W	05-996
37	Cover	7707-0232
38	Bracket	7726-0627
41	Sems screw M3x10+SW	05-885
41	Sensor	73-698
42	Sensor	73-699
44	Countersunk head screw M3x6	01-964
44	Domed cap nut M3	09-112
45	Sems screw M3x5+SW+W	05-976

PL 1.13 AutoCut Pro — Slitter Section

Morgana AutoCut Pro System · Слиттерная секция

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
A	Slitter
1	Sems screw M4x8+SW+W	05-996
2	Retaining ring-E #7	65-412
3	Ball bearing	80-416
11	Bracket	7707-0272
12	Bracket	7707-0273
13	Shaft	7707-0201
14	Hexagon shaft	7707-0238
15	Gauge stay	7707-0240
16	Bracket	7707-0241
17	Bracket	7707-0242
18	Label	74-395
21	Hexagon socket set screw M4x8	08-361
21	Pulley 30T	80-642
22	Spring lock washer M4	09-385
22	Spacer M4x12	73-897
23	Knob	80-144
24	Screw pad	83-337
25	Truss head screw M4x8 Cr	02-839
25	Plain washer M4x13x1	09-433
25	Spacer M4x2.5	73-965
26	Hexagon socket set screw M4x8	08-361
26	Gear	80-208
27	Cover	7707-0274
31	Gauge	-
32	Retaining washer	60-666
32	Knob	73-943
45	Cover	7703-0224
46	Paper guide	7703-0223
47	Anti-static brush	72-871
48	Hexagon socket head cap screw (Special low head) M4x10	08-548
48	Domed cap nut M4	09-113
48	Spacer 4x4	73-978
49	Truss head screw M4x5	02-837
50	Knurled head screw M4x6	09-808

PL 1.14 AutoCut Pro — Origin Sensor

Morgana AutoCut Pro System · Датчик исходного положения

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Sems screw M4x8+SW+W	05-996
10	Sensor bracket	7707-0625
11	Sensor bracket	7707-0626
12	Spacer	7701-0628
14	Cover	7707-0155
16	Sems screw M3x5+SW	05-882
16	Origin sensor	72-289
18	Sems screw M3x10+SW	05-885
18	Sensor	72-493
19	Anti-static brush	72-871
20	White datum plate	7701-0643
21	Bracket	7726-0627
27	Spacer M4x40	73-988
28	Cover	7707-0624
29	Cover	7707-0629

PL 1.15 AutoCut Pro — Feed Table

Morgana AutoCut Pro System · Стол подачи

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Sems screw M4x8+SW+W	05-996
2	Hexagon socket head cap screw M4x8	08-229
3	Plain washer M4x10x1.5	09-466
4	Hexagon socket head cap screw M3x12	08-218
5	Hexagon socket head cap screw M8x40	08-500
6	Hexagon nut M8	09-057
11	Motor bracket	7703-0137
12	Motor	72-785
13	Gear	7726-0113
14	Hexagon socket set screw M4x8	08-361
14	Gear holder	83-344
15	Table stay	7707-0167
16	Bracket	7703-0104
17	Spring D20xL150	83-329
18	Shaft	7703-0134
19	Bush	80-041
20	Table stay	7703-0166
21	Sems screw M4x8+SW+W	05-996
21	Rack	7703-0168
22	Bracket	7703-0105
23	Spacer 4x4	73-978
25	Sems screw M4x8+SW+W	05-996
25	Cover switch stay	7703-0138
26	Pan head screw M3x15	00-319
26	Spring lock washer M3	09-384
26	Micro switch	72-287
27	Feed table	7707-0103

PL 1.16 AutoCut Pro — Paper Feed 1

Morgana AutoCut Pro System · Подача бумаги 1

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Sems screw M4x8+SW+W	05-996
2	Suction box	7703-0182
3	Partition plate	7703-0193
4	Suction box	7703-0181
5	Partition plate	7703-0180
6	Pan head screw M4x40	00-370
6	Spring lock washer M4	09-385
6	Fan motor	72-872
7	Suction box holder	7703-0192
8	Suction box holder	7703-0191
9	Sems screw M4x8+SW+W	05-996
9	Belt guide	7703-0189
10	Tape	82-363
24	Sensor bracket	7703-0102
25	Sensor	72-384
26	Spacer 4x4	73-978
27	Plain washer M4x13x1	09-433
28	Plain washer M8x18x0.6	09-719
29	Sensor plate	7703-0161
30	Spacer 4x2.5	73-977
31	Hexagon socket head cap screw M4x12	08-231
41	Pulley	51-597
42	Flange	7703-0194
43	Spring D16xL15x1.3	83-350
44	Shaft	7707-0146
45	Shaft	7703-0148
46	Shaft	7703-0147
47	Shaft	7703-0149
49	Roller	73-933
50	Pin D4x16	65-641
51	Retaining ring-E #7	65-412
52	Plain washer M8x18x1.6	09-427

PL 1.17 AutoCut Pro — Paper Feed 2

Morgana AutoCut Pro System · Подача бумаги 2

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
A	Suction box	See "paper feed 1"
C	Sems screw M4x8+SW+W	05-996
C	Sensor	See "paper feed 1"
D	Pulley	See "paper feed 1"
E	Pulley	See "paper feed 1"
F	Pulley	See "paper feed 1"
G	Pulley	See "paper feed 1"
1	Sems screw M4x8+SW+W	05-996
2	Hexagon socket head cap screw M4x8	08-229
3	Plain washer M4x10x0.8	09-424
4	Hexagon socket head cap screw M4x25	08-235
5	Hexagon nut M4	09-054
6	Retaining ring-E #7	65-412
7	Hexagon socket head cap screw M4x12	08-231
7	Hexagon nut M4	09-054
8	Hexagon socket head cap screw M3x6	08-215
11	Stay	7703-0196
12	Stay	7703-0197
13	Stay	7703-0195
14	Ball bearing	80-416
15	Paper feed belt	80-718
16	Cover	7707-0184
17	Spacer 4x8	73-974
21	Cover	7707-0179
22	Magnet	60-956

PL 1.18 AutoCut Pro — Paper Feed 3

Morgana AutoCut Pro System · Подача бумаги 3

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Feed guide	7707-0174
2	Hexagon socket head cap screw M4x8	08-229
2	Feed guide rail	7703-0142
3	Hexagon socket head cap screw M4x8	08-229
3	Feed guide rail	7703-0141
4	Sems screw M3x5+SW+W	05-976
4	Sensor bracket	7703-0190
5	Sensor (Detector) 4pin	72-387
6	Sensor (Detector) 3pin	72-390
7	Sensor (Emitter)	72-389
8	Hexagon socket head cap screw M4x8	08-229
8	Feed guide	7703-0126
9	Bush	72-283
10	Sems screw M4x8+SW+W	05-996
10	Stay	7707-0123
11	Motor bracket	7703-0127
12	Pan head screw M4x40	00-370
12	Spring lock washer M4	09-385
12	Fan motor	72-872
13	Hexagon socket head cap screw M4x12	08-231
14	Plain washer M4x13x1	09-433
15	Sems screw M4x8+SW+W	05-996
16	Sems screw M3x10+SW	05-885
21	Bracket	7703-0120
22	Hexagon socket head cap screw M6x40	08-262
23	Plain washer M6x13x1	09-426
24	Hexagon nut M6	09-056
26	Hexagon socket head cap screw M3x12	08-218
26	Spring lock washer	09-384
27	Flange	7703-0122
28	Pulley	80-648
29	Belt L288	82-566
30	Dial	7703-0124
31	Plain washer M6x13x1 Plastic	09-731
32	Plain washer M6x20x4	48-806
35	Hexagon socket countersunk head screw M4x8	08-493
35	Hexagon nut with washer M4	09-338
41	Spring D12xL20x1.1	60-198
42	Rivet	64-414
43	Hexagon socket countersunk head screw M4x8	08-493
43	Hexagon nut with washer M4	09-338
43	Cover	7707-0186
44	Hexagon socket head cap screw M4x15	08-232
45	Hexagon nut M4	09-054

PL 1.19 AutoCut Pro — Paper Feed 4

Morgana AutoCut Pro System · Подача бумаги 4

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Sems screw M4x8+SW+W	05-996
2	Blower base	7707-0131
3	Countersunk head screw (Head size 6mm) M4x8	01-188
4	Bracket	7703-0176 82-362
5	Motor bracket	7703-0175
6	Countersunk head screw M4x45	02-026
6	Hexagon nut M4	09-054
6	Spring lock washer M4	09-385
6	Fan motor	72-872
7	Blower nozzle	7703-0177
8	Spacer M4x50	73-987
9	Spring lock washer M4	09-385
10	Stay	7703-0133
11	Bracket	7703-0132
12	Adjust plate	7726-0192

PL 1.20 AutoCut Pro — Frame

Morgana AutoCut Pro System · Рама

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Frame	7707-0701
2	Frame	7707-0703
3	Frame	7707-0704
4	Hexagon socket countersunk head screw M4x8	08-493
4	Frame	7707-0708
5	Hexagon socket head cap screw M4x12	08-231
5	Hexagon socket countersunk head screw M4x8	08-493
5	Spacer 4x8	73-974
5	Frame	7707-0713
6	Hexagon socket countersunk head screw M4x8	08-493
6	Frame	7707-0712
7	Hexagon socket countersunk head screw M4x8	08-493
7	Frame	7707-0732
8	Hexagon socket countersunk head screw M4x8	08-493
8	Frame	7707-0707
9	Hexagon socket countersunk head screw M4x8	08-493
9	Frame	7707-0727
10	Hexagon socket head cap screw M4x12	08-231
10	Hexagon socket countersunk head screw M4x8	08-493
10	Spacer 4x8	73-974
10	Frame	7707-0716
11	Sems screw M4x8+SW+W	05-996
11	Cover	7707-0724
12	Hexagon socket countersunk head screw M4x8	08-493
12	Cover spacer	7707-0705
13	Hexagon socket countersunk head screw M4x8	08-493
13	Cover spacer	7711-0710
14	Sems screw M4x8+SW+W	05-996
14	Frame	7707-0130
14	Bracket	7726-0627
15	Slope	7707-0715
16	Sems screw M4x8+SW+W	05-996
16	Slope (waste chute)	7707-0717
17	Sems screw M4x8+SW+W	05-996
17	Slope	7707-0718
17	Bracket	7726-0627
18	Hexagon socket head cap screw M4x12	08-231
18	Spring lock washer M4	09-385
19	Hexagon socket head cap screw M6x10	08-254
19	Spring lock washer M6	09-387
20	Hexagon socket head cap screw M6x20+SW	08-998
20	Caster	60-480
21	Sems screw M4x8+SW+W	05-996
21	Hexagon nut M4	09-054
21	Hexagon head screw L50	73-987

PL 1.21 AutoCut Pro — Gutter Slitter

Morgana AutoCut Pro System · Слиттер средника

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
A	Slitter blade ASSY (Gutter, Upper)	7707-8002
B	Slitter blade ASSY (Lower)	7707-8003
1L	Slitter block (L)	13-411
1R	Slitter block (R)	13-412
2A	Slitter blade	61-051
2B	Slitter blade	7707-0001
3	Slitter collar	51-591
4	Slitter plate	51-593
5	Countersunk head screw M2. 5x6	03-577
6	Slitter lower shaft	7701-0270
7	Spring	60-199
8	Lock washer	7701-0261
9	Retaining Rings-C #18	65-508
10	Collar 18x26	7701-1274
11	Ball Bearing	80-431
15	Slitter Upper Shaft	7707-0271
16	Collar	7703-0274
17	Plain washer M4x10x0.8	09-424
18	Truss head screw M4x5	02-837
19	Hexagon socket countersunk head screw M4x8	08-493
21	Margin plate	7726-0241
22L	Margin shaft (L)	7726-0245
22R	Margin shaft (R)	7726-0246
23	Spring	60-213
24	Lower Slitter lid	7703-0252
25L	Upper Slitter lid (L)	7726-0255
25R	Upper Slitter lid (R)	7726-0258
26	Hexagon socket set screw M3x6	08-347
27	Hexagon nut M3	09-053
28L	Waste remover (L)	7703-0266
28R	Waste remover (R)	7703-0267
31	Slitter pin plate	7726-0254
32	Slitter pin	7726-0256
33	Hexagon socket head cap screw (low head)	08-548

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 1.22 AutoCut Pro — Margin Slitter

Morgana AutoCut Pro System · Слиттер полей

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
A	Slitter blade assembly (Margin, Upper)	7707-8001
B	Slitter blade assembly (Lower)	7707-8003
1L	Slitter block (L)	13-411
1R	Slitter block (R)	13-412
2A	Slitter blade	61-051
2B	Slitter blade	7707-0001
3	Slitter collar	51-591
4	Slitter plate	51-593
5	Countersunk head screw M2. 5x6	03-577
6	Slitter lower shaft	7701-0270
7	Spring	60-199
8	Lock washer	7701-0261
9	Retaining Rings-C #18	65-508
10	Plain washer 18x24x1.2	7701-1273
11	Ball bearing	80-431
15	Slitter upper shaft	7707-0270
16	Collar	7703-0274
17	Plain washer M4x110x0.8	09-424
18	Truss head screw M4x5	02-837
19	Hexagon socket countersunk head screw M4x8	08-493
24	Lower Slitter lid	7703-0252
25L	Upper Slitter lid (L)	7726-0255
25R	Upper Slitter lid (R)	7726-0258
26	Hexagon socket set screw M3x6	08-347
27	Hexagon nut M3	09-053
31	Slitter pin plate	7726-0254
32	Slitter pin	7726-0256
33	Hexagon socket head cap screw (low head) M4x10	08-548

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.1 AutoFold Pro — Main Frame Assembly 1

Morgana AutoCut Pro System · Основная рама 1

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Power Unit - Anti-Static Bar (Fraser)	75-512
2	Toroidal transformer assy	75-530-01
3	Buffer - Exit Guard	76-105
5	Stepper Drive Motor & Lead Assy	76-300
6	Stepper Drive Motor & Lead Assy	76-301
7	Tie Bar - MK5 Female	141-003-01
8	Tie Bar - Entry Guard	141-003-07
10	Blade Guide - Top - DigiFold 5000P	175-053-06
11	off Blade Guide - Lower	175-054-01 2
12	Hex Pillar - M8	175-134-01
15	Action Shaft- Gas Strut	178-052-02
16	Main Plate - Op Side - DynaFold. 50 50 59 49 59 59 16 50	181-001-01
17	Main Plate - Lay side - DynaFold	181-001-02
18	Wheel Shaft	181-003-01
19	Baffle Plate	181-004-01
21	Bearing Housing Assy. - Op. DynaFold	181-010-01
23	Front panel - Feed End	183-015-01
24	Mounting Bracket - Entry Guard	183-020-01
25	TAB - Front Panel - DynaFold	183-022-01
26	Gas Strut Eye - Ø8 x M8	186-001-03
28	Gas Strut Eye - Ø12 x M8	186-001-05
29	Gas Strut eye Bearing	186-002-02
30	Clamp Plate - Monostudded	186-004-01
31	Location Plate - Feed System	186-006-01
32	Collar	02-019
33	Snap Bushing Ø33.3 x Ø38	601-015
34	Snap Bushing Ø15.5 x Ø19	601-076
35	Nylon Wheel	62-006
36	Flanged Oilite Bush	602-156
38	Bearing - Iglidur W300	602-192
39	Gas Strut - Feed Bed	604-108
40	Cable Tie Mounting	613-339
41	Mains Inlet - 20A	651-101
42	Fuse Holder - Panel MTD. (Ø6.3 X 32) 20A	652-046
43	Mains Filter	680-009
44	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
45	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
46	Screw - Pan Pozi Taptite - M5 x 8 Lg	401-02-050-008
47	Screw - Socket Cap Head - M5 x 12 Lg	403-01-050-012
48	Screw - Socket Cap Head - M5 x 16 Lg	403-01-050-016
49	Screw - Socket Cap Head - M8 x 12 Lg. 18 7 42 25 41 46 32	403-01-080-012 2 off 44 57 7
50	Screw - Socket Cap Head - M8 x 20 Lg. 2 off in 4 Posns	7 403-01-080-020 2 off 43 1
51	Screw - Socket Cap Head - M8 x 25 Lg	403-01-080-025
54	Nut - Full - M4	461-01-040
55	NUT - Half - M8	462-01-080
57	Washer - Plain - M4	481-040
58	Washer - Plain - M5	481-050
59	Washer - Plain - M8	481-080
60	Washer - Plain - M10	481-100
61	Washer - Shakeproof - M4	485-040
62	Screw - Socket Cap Head - M4 x 8 Lg	403-01-040-008

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.2 AutoFold Pro — Main Frame Assembly 2

Morgana AutoCut Pro System · Основная рама 2

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
4	Timing Pulley - 16xl - Wide Flanged	76-123-05
9	Motor Retention Plate - Dynafold	171-019-03
10	Blade Guide - Top - Digifold 5000P	175-053-06
11	Blade Guide - Lower	175-054-01
13	Hex Spacer - Cam Pulley Support Plate	175-198-01
14	Timing Pulley - 25xl - Wide Flanged	175-202-01
20	Hex Pillar - M8	181-006-01
22	Bearing Housing Assy.- Lay Side - Dynafold	181-010-02
24	Mounting Bracket - Entry Guard	183-020-01
27	Gas Strut Eye - M8 X M8	186-001-04
28	Gas Strut Eye - Ø12 X M8	186-001-05
29	Gas Strut Eye Bearing	186-002-02
30	Clamp Plate - Monostudded	186-004-01
31	Location Plate - Feed System	186-006-01
34	Snap Bushing Ø15.5 X Ø19	601-076
36	Flanged Oilite Bush	602-156
37	Flanged Iglidur Bush - Ø10 X Ø12 X Ø18 X 5	602-190
38	Bearing - Iglidur W300	602-192
39	Gas Strut - Feed Bed	604-108
44	Screw - Pan Pozi Taptite - M4 X 8 Lg	401-02-040-008
45	Screw - Pan Pozi Taptite - M4 X 16 Lg	401-02-040-016
47	Screw - Socket Cap Head - M5 X 12 Lg	403-01-050-012
48	Screw - Socket Cap Head - M5 X 16 Lg	403-01-050-016
49	Screw - Socket Cap Head - M8 X 12 Lg	403-01-080-012
50	Screw - Socket Cap Head - M8 X 20 Lg	403-01-080-020
51	Screw - Socket Cap Head - M8 X 25 Lg	403-01-080-025
53	Screw - Skt Set Screw - Flat Pt. - M5 X 6 Lg	409-01-050-006
55	Nut - Half - M8	462-01-080
57	Washer - Plain - M4	481-040
59	Washer - Plain - M8	481-080
60	Washer - Plain - M10	481-100
62	Page Screw - Socket Cap Head - M4 X 8 Lg	403-01-040-008

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.3 AutoFold Pro — Rollers

Morgana AutoCut Pro System · Валы

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Main Frame Assembly - Dynafold. (UL)	181-01-02
2	Support Stud	182-033-01
5	Jam Detector (Emitter) Assy	184-03-01
6	Jam Detector (Receiver) Assy	184-03-02
8	Lower Input Roller Assy - Driven	185-10-01
9	Drive Idler Assy	185-12-01
11	Fixed Roller Assy. - Dynafold	185-14-01
12	Fold Roller Assy. - Dynafold - 1st	185-15-01
13	Fold Roller Assy. - Dynafold - 2nd	185-16-01
14	Fold Roller Assy. - Dynafold - 3rd	185-17-01
15	Roller Shield Assy - Lower	186-01-01
17	Latch - Op Side	186-007-01
18	Latch - Lay Side	186-007-02
19	Edge Sensor Assembly - Dynafold	175-10-04
20	2nd Blade Assembly - Digifold Mk2	175-12-01
21	1st Blade Assembly - Digifold Mk2	175-12-02
22	Paper Guide Assy - Dynamic - Extended - Digifold 5000P	175-13-02
23	Crank Shaft Assy - Cam Drive	175-17-02
24	Input Roller Assembly - Upper	175-31-05
27	Roller Shield - 2nd - 25°	175-052-01
30	Knife Drive Hub Assembly - 2nd Roller - Op. Side	175-090-01
31	Knife Drive Hub - 1st Roller - Lay Side	175-090-04
34	Worm Wheel - Eccentric	175-131-01
35	Crank Disc Assy. - Op. Side	175-193-01
39	Extended Knife Drive Pin	145-093-02
40	Link	126-059-02
47	Retaining Ring - External - Ø25	615-074
48	Anti-Static Spyder Bar - Stud Fixing	626-008
50	Screw - Pan Pozi Taptite - M4 X 8 Lg	401-02-040-008
53	Screw - Pan Pozi Taptite - M5 X 20 Lg	401-02-050-020
57	Screw - Socket Cap Head - M8 X 16 Lg	403-01-080-016
58	Screw - Socket Cap Head - M8 X 20 Lg	403-01-080-020
60	Screw - Skt Set Screw - Flat Pt. - M4 X 6 Lg	409-01-040-006
61	Screw - Skt Set Screw - Flat Pt. - M5 X 6 Lg	409-01-050-006
62	Screw - Skt Set Dog Pt. - M5 X 10 Lg	411-01-050-010
63	Nut - Full - M6	461-01-060
65	Washer - Plain - M6	481-060
66	Washer - Plain - M8	481-080
68	Collar - Top Roller	175-160-01
69	Washer - Plain - M4	481-040
70	Sensor Bar Assembly - Autofold	175-11-05
71	Sensor Bar Assembly - Autofold	175-11-04
73	Knob - Suport Stud	182-035-01
76	Screw - Socket Cap Head - M4 X 8 Lg	403-01-080-016

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.4 AutoFold Pro — Frame – Operator Side

Morgana AutoCut Pro System · Рама, сторона оператора

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
2	Feed Bed Assembly	182-01-01
3	Support Stud	182-033-01
4	Knob - Suport Stud	182-035-01
5	Control System (UL) - Op Side	184-01-02
18	Gap-Set Assy - DynaFold	186-03-01
36	Connecting Link Assy	175-125-01
37	Knife Connecting Link Assy	175-125-02
43	Door Ramp	141-007-01
47	PSU- Switched Mode- ATX12V - 300W	76-310
57	Screw - Pan Pozi Taptite - M4 x 12 Lg	401-02-040-012
58	Screw - Pan Pozi Taptite - M4 x 20 Lg	401-02-040-020
60	Screw - Pan Pozi-UNC Taptite #6-32 x 5/16"	401-04-006-312
63	Screw - Socket Cap Head - M8 x 12 Lg	403-01-080-012
69	Screw - Socket Low Head Cap - M4 x 8 Lg	419-01-040-008
71	Washer - Plain - M4	481-040
72	Washer - Plain - M5	481-050
73	Washer - Plain - M6	481-060
74	Washer - Plain - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.5 AutoFold Pro — Frame Lay Side

Morgana AutoCut Pro System · Рама, противоположная сторона

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
6	Control System - Lay side	184-02-01
9	Cable Strap	184-004-01
12	Cam Pulley Support Plate Assy	185-13-01
29	Cam Follower Assy	175-32-01
30	Cam Pulley Assy	175-37-01
32	Shield Support - T Op - Op. - Digifold Mk2	175-058-02
33	SPA CER	175-065-01
34	Connecting Link Assy	175-125-02
36	Knife Connecting Link Assy	175-125-01
41	Crank Disc Assembly - Lay Side	175-193-02
42	Cam Sensor Bracket	175-195-01
46	Blade Position Sensor	76-304
48	Nylon Pillar - M4M - M4F X 40Lg	601-175
49	Support Washer - Ø12	605-052
50	XL Timing Belt	607-182
51	XL Timing Belt	607-185
52	Circlip - External - Ø20	615-055
55	Screw - Pan Pozi Taptite - M3 X 6 Lg	401-02-030-006
56	Screw - Pan Pozi Taptite - M4 X 8 Lg	401-02-040-008
57	Screw - Pan Pozi Taptite - M4 X 12 Lg	401-02-040-012
64	Screw - Socket Cap Head - M8 X 16 Lg	403-01-080-016
69	Screw - Socket Low Head Cap - M4 X 8 Lg	419-01-040-008
71	Washer - Plain - M4	481-040
73	Washer - Plain - M6	481-060
74	Washer - Plain - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.6 AutoFold Pro — Feed System Assembly

Morgana AutoCut Pro System · Система подачи

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Feed Bed Frame - Long	182-001-01
2	Side Lay Frame - Long	182-002-01
3	Feed Bed - Short	182-004-01
4	Paper Guide - Long Lower	182-005-01
5	Paper Guide - Long Upper	182-006-01
6	Rear Input Panel - Anti-Static	182-008-02
7	Tie Bar- Feed Frame	182-009-01
8	Input Guide	182-010-01
9	Belt Roller Shaft - Idler	182-011-01
10	Belt Roller Shaft - Drive	182-011-02
11	Belt - Paper Transport - Long	182-014-01
12	Belt - Paper Transport - Medium	182-014-02
13	Belt - Paper Transport - Short	182-014-03
14	Cord Drive Spacer	182-016-01
15	Input Table Conduit	182-017-01
16	Spacer - Input Guide	182-018-01
17	Vac Relief Flap	182-019-01
18	Support Disk	182-022-01
19	Bracket - Symetric - Rear Panel	182-023-01
20	Alignment Plate	182-025-01
21	Cable Entry Plate	182-026-01
22	Support Tube	182-031-01
23	Support Bush - Flanged	182-032-01
24	Fan And Support Assembly - Long	182-02-01
25	Cord Drive Assembly	182-03-01
26 27	Cord Idler Assembly - Standard	182-04-01
26 27	Cord Idler Assembly - Short	182-04-02
28	Belt Support Roller Assembly	182-07-01
29	Lead - Autofold / Autocreaser Link	76-309
30	Grommet	601-122
31	Thrust Washer- Ø8 X Ø15.88 X 0.79	605-004
32	Nylon Washer - Ø15 X Ø21 X1	605-049
33	Delivery Grab Handle	606-045
34	Strain Relief Bush	613-138
35	Tie Wrap - Long	613-388
36	Anti - Static Spyder Bar- Female	626-009
37	Screw - Pan Pozi Taptite - M4 X 6 Lg	401-02-040-006
38	Screw- Pan Pozi Taptite - M4 X 10 Lg	401-02-040-010
39	Screw- Csk Hd. Taptite - M3 X 8 Lg	402-02-030-008
40	Screw- Socket Cap Hd. - M6 X 10 Lg	403-01-060-010
41	Screw- Socket Cap Hd. - M8 X 12 Lg	403-01-080-012
42	Screw - Skt Csk Hd. - Flat Pt. - M8 X 20 Lg	404-01-080-020
43	Screw - Skt Button Hd. - M5 X 10 Lg	405-01-050-010
44	Screw - Skt Button Hd. - M8 X 12 Lg	405-01-080-012
46	Earth Screw - Pan Pozi Taptite- M4 X 8 Lg	418-01-040-008
47	Washer- Plain M4	481-040
48	Washer- Plain M5	481-050
49	Washer- Plain M6	481-060
50	Washer- Plain M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.7 AutoFold Pro — Control System – Op Side

Morgana AutoCut Pro System · Управление, сторона оператора

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Small Stepper Drive Pcb Assy. - Highpower	125-25-01
2	Chassis - Op Side Control	184-001-01
3	Snapbushing - 038 Hole - X 0 33.3 Bore	601-015
4	Cable Tie Mounting	613-339
5	Fuse Holder - 05 X 20	613-352
6	Emergency Stop Switch - Doublepole	613-365
7	Switch - System	652-011
8	PSU - Switch Mode - 24V	655-015
9	PSU - Switch Mode - 48V	655-016
10	Screw - Pan Pozi Taptite - M4 X 8Lg	401-02-040-008
11	Screw - Hexagon Head - M4 X 8Lg	415-01 -040-008
12	Nut - Full - M4	461-01-040
13	Washer - Plain - M4	481-040
14	Washer - Shakeproof - M4	485-040
15	Fuse Sooma - 20mm X Smmamnti-Surge	681-020
16	Fuse 31sma - 20mm X 5mm Anti-Surge	681-011
17	Fuse 6.3A - 20mm X 5mm Anti-Surge	681-019

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.8 AutoFold Pro — Control System – Lay Side

Morgana AutoCut Pro System · Управление, противоположная сторона

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Mini ITX Motherboard -Autofoldpro	75-500-01
2	184-02-01 Din Socket Assy	144-116 184-02-01
3	Controller PCB Assy. Autofold Pro	174-01-03
4	RS232 Adaptor Board	174-19-01
5	Chassis - Lay Side Control	184-002-01
6	Snap Bushing - 038 Hole - 0 33.3 Bore	601-015
7	Strain Relief Bush	613-138
8	Cable Tie Mounting	613-339
9	Screw - Pan Pozi Taptite - M4 X 8Lg	401-02-040-008
10	NUT - Full - M4	461-01-040
11	(Control Washer - Shakeproof - M4	485 -040 (Control

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.9 AutoFold Pro — Gap Set Assembly

Morgana AutoCut Pro System · Установка зазора

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Mounting Plate	186-016-01
2	Pot & Lead Pot & Lead Assy. - Gap	76-305
3	Pot & Lead Pot & Lead Assy. - Gap	76-306
4	Pot & Lead Pot & Lead Assy. - Gap	76-307
5	Friction Plate Assy. - Short	175-36-02
6	Knob - Gap Set	175-126-01
7	Shaft - Gap Set - 1st Roller	175-007-01
8	Shaft - Gap Set - 2nd Roller	175-007-02
9	Shaft - Gap Set - 3rd Roller	175-007-03
10	Worm - Gap Set	126-072
11	Collar	15-028
12	Thrust Washer - Ø8 x Ø15.88 x 0.79	605-004
13	Disc Spring	604-031
14	Multi-Beam-Coupler - Size 13	607-045
15	Screw - Socket Set Knurled - M3 x 4 Lg	407-01-030-004
16	Screw - Socket Set Knurled - M4 x 4 Lg	407-01-040-004
17	Screw - Socket Set Knurled - M4 x 5 Lg	407-01-040-005
18	Screw - Socket Set Knurled - M4 x 6 Lg	407-01-040-006
19	Screw - Skt Set Dog Pt. - M4 x 6 Lg	411-01-040-006

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.10 AutoFold Pro — Roller Shield Assembly – Lower

Morgana AutoCut Pro System · Нижний щиток валов

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Clip Sensor Assembly- Lower	186-02-01
2	Roller Shield Mounting - Op Side	186-011-01
3	Roller Shield - Lower - Dynafold	186-012-01
4	Shield Guide - Lower	186-013-01
5	Keep Plate - Roller Sheild	186-017-01
6	Delivery Roller Position Lead	76-302
7	Spacer	603-079
8	Screw - Pan Pozi Taptite - M4 X 16 Lg	401-02-040-016
9	Nut - Nyloc - M3	464-01-030

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.11 AutoFold Pro — Fan & Support Assembly

Morgana AutoCut Pro System · Вентилятор и опора

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Centre Support	182-003-01
2	Fan Control Board Assy	184-04-01
3	Cable Tie Mounting	613-339
4	Screw - Pan Pozi Taptite - M3 X 8 Lg	401-02-030-008
5	Screw - Pan Pozi Taptite - M4 X 8 Lg	401-02-040-008
6	Screw - Socket Cap Head - M4 X 10 Lg	403-01-040-010
7	Washer - Plain - M3	481-030
8	Washer - Plain - M4	481-040
9	Sensor & Lead Assembly	76-277
10	Fan & Lead Assembly	76-282
11	Fan & Lead Assembly	76-281
12	Fan & Lead Assembly	76-283

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.12 AutoFold Pro — Delivery System

Morgana AutoCut Pro System · Система вывода

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	"Do not touch" label	173-018
2	Small Stepper Driver PCB Assy	174-06-01
3	Roller Guide Bar	178-022-01
4	Belt Clamp Plate - Delivery	178-028-01
5	D- Spacer- Belt Clamp	178-029-01
6	Roller Pivot Shaft - Delivery	178-032-01
7	Collar - Wheel Spacer	178-033-01
8	Positioning Pot Assy	178-04-01
9	Idler Pulley Assy - Size 20	178-05-02
10	Spacer	178-057-01
11	Stacker Pivot Plate	178-078-01
12	Stacker Lock Plate	178-079-01
13	Delivery Roller Tie Bar	178-081-01
14	Stacker Plate Clip	178-082-01
15	Delivery Idler Roller Assy	178-09-01
16	Delivery Drive Assy	178-11-02
17	Driven Roller 3”	178-16-01
18	Roller Guide Assy - Lay Side	178-17-01
19	Roller Guide Assy - Op Side	178-17-02
20	Delivery Main Frame Assy	188-02-01
21	Delivery Stepper Cover	188-002-01
22	Inner Catch Tray	188-003-01
23	Delivery - Undercover	188-004-01
24	Screw- Pan Pozi Taptite - M4 X 6 Lg	401-02-040-006
25	Screw- Pan Pozi Taptite - M4 X 8 Lg	401-02-040-008
26	Screw- Pan Pozi Taptite - M5 X 16 Lg	401-02-050-016
27	Screw- Cap Hd. - M4 X 8Lg	403-01-040-008
28	Screw- Socket Cap Head - M5 X 35Lg	403-01-050-035
29	Screw- Socket Button Head - M4 X 10Lg	405-01-040-010
30	Screw- Socket Button Head - M4 X 16Lg	405-01-040-016
31	Screw- Socket Button Head - M8 X 12Lg	405-01-060-012
32	Screw- Skt Set Screw- Flat Pt. - M4 X 6Lg	409-01-040-006
33	Screw- Skt Set Screw- Flat Pt. - M5 X 6Lg	409-01-050-006
34	Nut - Half - M12	462-01-120
35	Nut - Nyloc- M4	464-01-040
36	Washer- Plain - M4	481-040
37	Washer- Plain - M6	481-060
38	Washer- Plain - M12	481-120
39	Square Foot - 12.6mm	601-018
40	Spirol Spacer- Ø4 X Ø5.65 X 4 Lg	603-041
41	Thrush Washer- Ø8 X Ø15.88 X 0.79	605-021
42	Nylon Washer- Ø12.2 X 17.1 X 0.79	605-022
43	Strain Relief Bush	613-219
44	Washer - Plain - M5	481-050
45	Roller Guide Plate - Lay Side	178-076-02

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.13 AutoFold Pro — Delivery Main Frame Assembly

Morgana AutoCut Pro System · Рама вывода

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Delivery - Lay Side	188-001-01
2	Delivery - Op. Side	188-001-02
3	Conveyor Bed	178-002-01
4	Tension Block- Dynafold	178-006-02
5	Hex Pillar - M8 x 30 Lg	178-030-01
6	Stiffener - Delivery Conveyor Bed	178-083-01
7	Grab Handle	606-046
8	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
9	Screw - Socket Button Head - M4 x 10 Lg	405-01-040-010
10	Screw - Socket Button Head - M6 x 10 Lg	405-01-060-010
11	Nut - Full - M4	461-01-040
12	Washer - Plain - M4	481-040
13	Washer - Plain - M6	481-060

PL 2.14 AutoFold Pro — Delivery Drive Assembly

Morgana AutoCut Pro System · Привод вывода

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Gas Strut Eye	121-013-02
2	Belt - 2 Ply - Paper Transport	128-026-03
3	Tie Bar - Gas Spring - Digifold Mk2	141-003-04
4	Delivery End Cover	178-005-02
5	Sheet Guide	178-026-02
6	Tie Bar - Drive Assy	178-025-01
7	Stepper Plate Assy - Op Side	178-03-03
8	Stepper Plate Assy - Lay Side	178 03 04
9	Delivery Beam Extension	178-051-01
10	Action Shaft- Beam Extension	178-052-01
11	Crowned Drive Shaft Assy	178-06-02
12	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
13	Screw - Pan Pozi Taptite - M5 x 20 Lg	401-02-050-020
14	Screw - Socket Cap Head - M8 x 20 Lg	403-01-080-020
15	Screw - Socket Countersunk Head - M8 x 20 Lg	404-01-080-020
16	Screw - Skt Set Screw - Flat Pt. - M6 x 25 Lg	409-01-060-025
17	Earthing Screw - Pan Pozi Taptite - M4 x 8 Lg	418-01-040-008
18	Nut - Full - M4	461-01-040
19	Nut - Half - M6	462-01-060
20	Washer - Plain - M8	481-080
21	M3 Washer Shakeproof- Ext	485-030
22	Flanged Iglidur Bush - Ø12 x Ø16 x 10	602-172
23	XL Timing Belt	607-005
24	'O' Ring Ø8 x Ø3	609-029
25	Cable Tie Mtg.- Push Fit	650-028
26	Delivery Connector & Lead Assembly	76-260
27	Belt Drive Motor	76-258
28	Roller Position Motor	76-259

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.15 AutoFold Pro — Crowned Drive Shaft Assembly

Morgana AutoCut Pro System · Бочкообразный приводной вал

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Crowned Roller Assy	178-07-02
2	Crowned Roller Shaft Assy	178-08-02
3	Roller Drive Pulley - 20XL	178-027-01
4	Circlip - External - Ø12	615-015
5	Circlip - External - Ø10	615-010
6	Bearing - Deep Groove Ball - 6000-ZZ	602-001
7	‘O’ Ring	609-031
8	Screw- Skt Set Screw- Flat Pt. - M4 x 4Lg	409-01-040-004

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 2.16 AutoFold Pro — Delivery Idler Roller Assembly

Morgana AutoCut Pro System · Прижимной ролик вывода

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
3	Delivery Idler Shaft	178-021-01
4	Bearing - Deep Groove Ball - 6001-ZZ	602-003
5	Retaining Ring - External - Ø12	615-039

PL 2.17 AutoFold Pro — Exterior

Morgana AutoCut Pro System · Облицовка

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Rear Panel - With Access Door	183-01-02
2	Column Assy - Op Side	183-02-01
3	Column Assy - Lay Side	183-03-01
4	Door Assembly - Lay Side	183-05-01
5	Entry Guard Assy	183-06-01
6	Delivery Assembly	188-01-01
7	Door - Op Side	183-002-01
8	Top Cover - Op Side Door	183-007-01
9	Gap Set Label	183-009-01
10	Top Cover - DynaFold	183-021-01
11	Label - Fuse Ratings	183-023-01
12	Shaft-Top Cover	173-012-01
13	Spacer	173-013-01
14	Label - Anti-Static/Sharp Blades	123-038
15	Label - Autofold	181-011-01
16	Label - Safety Warnings	123-059
17	Touch Screen Assembly - 7 "	75-06-02
18	Handle - Pocket Pull	601-134
19	Grommet Foot	601-166
20	Gas Spring - Locking	604-103
21	Microswitch	613-351
23	Screw - Pan Pozi Ta ptite - M3 x 16 Lg	401-02-030-016
24	Screw - Pan Pozi Ta ptite - M4 x 8 Lg	401-02-040-008
25	Screw - Pan Pozi Ta ptite - M4 x 10 Lg	401-02-040-010
26	Screw - Csk Hd. Ta ptite - M4 x 8 Lg	402-02-040-008
27	Screw - Socket Cap Head - M3 x 30 Lg	403-01-030-030
28	Screw - Socket Button Head - M5 x 10 Lg	405-01-050-010
29	Screw - Tam perproof - M4 x 6 Lg	406-01-040-006
30	Earth Screw - Pan Pozi Ta ptite - M4 x 8 Lg	418-01-040-008
31	Nut - Nyloc - M3	464-01-030
32	Washer - Plain - M3	481-030
33	Dynafold Mechanism (UL)	185-01-02
34	Label - Fuse Ratings (UL)	183-024-01
35	Screw - Csk Hd. Ta ptite - M4 x 6 Lg	402-02-040-006

Номера в кружке — сборочные узлы (поставляются в сборе).

PL 3.1 Conveyor — Belt Conveyor Delivery 1

Morgana AutoCut Pro System · Ленточный транспортёр 1

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Hexagon head screw M8x100	07-597
2	Bracket	7703-0857
3	Bracket	7703-0858
4	Knob	80-181
5	Bush	80-077
6	Bracket	7703-0859
7	Hexagon nut M8	09-057
11	Sensor stay	7703-0869
12	Countersunk head screw M4x10	02-014
12	Magnet	60-828
13	Pan head screw M3x15	00-319
13	Hexagon nut M3	09-337
13	Spring lock washer M3	09-384
13	Sensor	72-349
14	Label	74-384
21	Pan head screw M3x6	00-313
21	Spring lock washer M3	09-384
21	Motor	72-870
22	Motor stay	7703-0871
23	Hexagon socket set screw M4x6	08-357
23	Pulley	80-708
31	Support roller frame	7703-0865
32	Support roller shaft	7703-0861
33	Roller	7703-1126
34	O-ringv	81-145
35	Spacer	73-933
36	Plain washer M8x18x1.6	09-427
37	Retaining ring-E #7	65-412
38	Magnet	60-953

PL 3.2 Conveyor — Belt Conveyor Delivery 2

Morgana AutoCut Pro System · Ленточный транспортёр 2

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
A	Tensioner	See "Belt Conveyor Delivery 1"
B	Tensioner	See "Belt Conveyor Delivery 1"
C	Sensor unit	See "Belt Conveyor Delivery 1"
D	Motor	See "Belt Conveyor Delivery 1"
1	Sems screw M4x8+SW+W	05-996
2	Frame	7703-0841
3	Frame	7703-0842
4	Frame	7703-0843
5	Sems screw	05-996
6	Cover	7703-0848
7	Roller	7703-0853
8	Roller	7703-0854
9	Belt	82-583
10	Sems screw M4x8+SW+W	05-996
10	Frame	7703-0844
13	Stay	7703-0855
14	Stay	7703-0856
15	Sems screw M4x8+SW+W	05-996
15	Stay	7703-0846
16	Sems screw M4x8+SW+W	05-996
16	Stay	7703-0845
19	Retaining ring-E #7	65-412
19	Ball bearing	80-416
25	Pulley	51-598
25	Retaining ring-E #7	65-412
25	Pin D4x16	65-641
26	Belt L288	82-566
27	Adjust plate	7726-0192
31	Bush	72-283
32	Bush	72-434
33	Hexagon socket head cap screw M4x8	08-229
33	Rubber foot	57-122
34	Electrical cable UL	7749-9020
35	Electrical cable	7749-9021

PL 3.3 Conveyor — Belt Conveyor Delivery 3

Morgana AutoCut Pro System · Ленточный транспортёр 3

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Truss head screw M4x8 BK	03-114
1	Cover	7749-0891
2	Truss head screw M4x8 BK	03-114
2	Cover	7749-0892
3	Conveyor end guide	7703-0874
4	Clamp lever	80-354
5	Plain washer M4x16x1.6	09-491
6	Sheet	7703-0008
11	Shelf board	7703-0890
12	Shelf board	7703-0889
14	Sems screw M4x8+SW+W	05-996
14	Bracket	7703-0895
15	Sems screw M4x8+SW+W	05-996
15	Bracket	7703-0896
16	Hexagon socket head cap screw M6x35	08-261
17	Hexagon nut M6	09-056
18	Hexagon socket head cap screw M6x14	08-256
21	Leg	7703-0875
22	Pipe end	51-720
23	Pipe end	51-840
24	Caster	60-425

PL 3.4 Conveyor — Long Delivery Tray

Morgana AutoCut Pro System · Длинный приёмный лоток

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Stacker	7703-7763
2	Stacker	7703-0106
3	Slider	82-338
4	Hexagon socket head cap screw M4x16	08-233
5	Spacer M4x8	73-974
6	Bush	80-047
11	Bracket	7703-0766
12	Bush	80-080
13	Pan head screw M3x6 Plastic	73-925
14	Shaft	7703-0765
15	Hexagon socket set screw M4x16	08-365
16	Knob	80-135
17	Plain washer M6x13x1 Plastic	09-731
18	Retaining ring-E #7	65-412
19	Spring D12xL30x1.2	83-354
20	Bush	80-047
21	Truss head screw M4x8 BW	03-114
22	Truss head screw M6x15	02-904

PL 3.5 Conveyor — Long Feed Table

Morgana AutoCut Pro System · Длинный стол подачи

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
11	Feed table	7707-0103B
12	Hexagon socket countersunk head screw M4x8	08-493
13	Hexagon socket countersunk head screw M4x8	08-493
14	Magnet	60-752
15	Hexagon nut M4	09-054
16	Slider	82-338
17	Table rail	7703-0107
18	Hexagon socket head cap screw M4x12	08-231
19	Spacer M4x8	73-974
20	Bush	80-047
21	Knob (For packing)	73-943
22	Washer	60-666
23	Slide table	7707-0106
