Morgana DigiBook 450 — каталог запчастей

Термоклеевая машина Morgana DigiBook 450 (K.G.S.). Parts manual, август 2022. Названия деталей — как в каталоге (по-итальянски), ниже перевод. Таблицы этого каталога распознаны со сканов чертежей — при заказе сверяйте артикул со схемой.

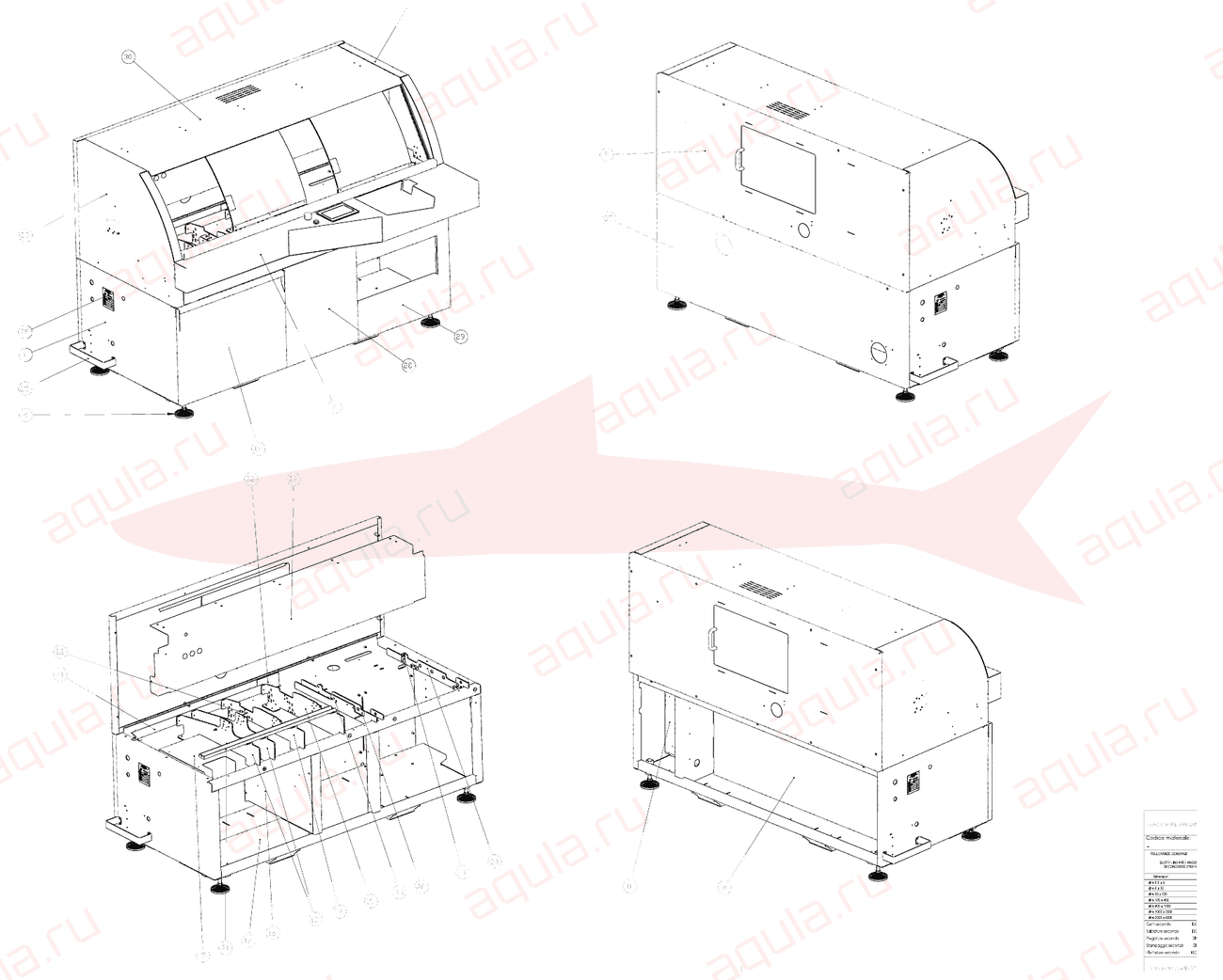

DigiBook 450 — машина в сборе

Morgana DigiBook 450 · Машина в сборе

Morgana DigiBook 450 DigiBook 450 — машина в сборе — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. BASE TELAIOУзел основания рамыA0101024-05
2ASS. PANNELLO POSTERIOREУзел задней панелиA0101082-00
3ASS. CONSOLLEУзел пультаA0201023-00
7LAMIERA DI APPOGGIOОпорный листP0101047-01
10PANNELLO ELETTRICOЭлектропанельP0101025-01
11LAMIERA PANNELLO PNEUMATICOЛист пневмопанелиP0101031-06
12COPERTURA RIMOVIBILEСъёмный кожухP0101037-01
13PIATTO DI REGOLAZIONEРегулировочная пластинаP0101039-00
14PIATTO DI FISSAGGIOКрепёжная пластинаP0101042-00
15LAMIERA DI PROTEZIONE SUPERIOREЗащитный лист верхнийP0101044-02
16LAMIERA DI PROTEZIONE DXЗащитный лист правыйP0101045-02
18SUPPORTO PAREGGIATOREОпора выравнивателяP0101058-02
19SUPPORTO FRESAОпора фрезыP0101059-04
20SPALLA PER PRESSA XLБоковина пресса XLP0101061-03
21LAMIERA DI COLLEGAMENTO ANTERIOREПередний соединительный листP0101063-00
22ANGOLARE DI FISSAGGIOКрепёжный уголокP0101068-00
23SPALLA SXБоковина леваяP0101069-04
24SPALLA DX XLБоковина правая XLP0101073-02
25LAMIERA DI PROTEZIONEЗащитный листP0101074-00
27COPERTURA ARMADIO ELETTRICOКрышка электрошкафаP0101076-00
28PANNELLO FRONTALE DX SUPПередняя панель правая верхняяP0101077-02
30LAMIERA PROTEZIONE SPILLIЗащитный лист иглP0106079-01
31TRAVERSO DI COLLEGAMENTO XLСоединительная поперечина XLP0101081-00
32LAMIERA CONTENIMENTO TUBIЛист-держатель трубокP0101090-00
33SUPPORTO GRUPPO COLLAОпора клеевой группыP0101093-01
34LAMIERA DI FISSAGGIOКрепёжный листP0101095-00
35TARGHETTA FRONTALE 300Передняя табличкаP0101103-00
36RIVETTOЗаклёпкаC11100040
37SPALLA PER PRESSA XLБоковина пресса XLP0101061
38TRAVERSO DI COLLEGAMENTO XLСоединительная поперечина XLP0101081

Номера в кружке — сборочные узлы (поставляются в сборе).

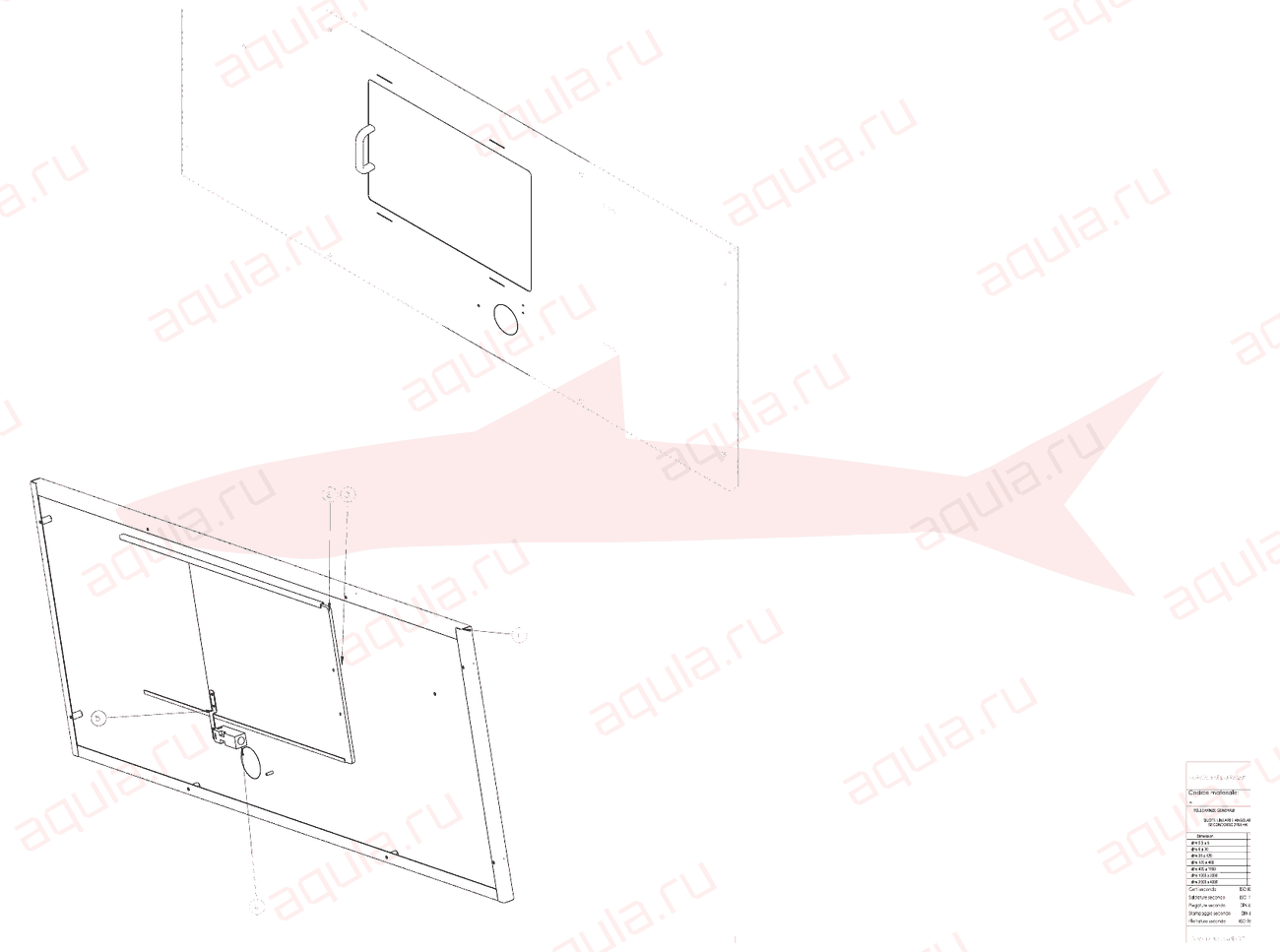

A0101082-00 Ass. pannello posteriore

Morgana DigiBook 450 · Узел задней панели

Morgana DigiBook 450 A0101082-00 Ass. pannello posteriore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1SCHIENA CON FINESTRAСпинка с окномP0101035-01
2PORTA CARICO COLLAДверца загрузки клеяP0101071-00
5SUPPORTO ATTIVATOREОпора активатораP0101072-00
6DI AZIONAMENTO SEPARATO TNTERUTTORE SICUREZZA AD [FR2093-DЗащитный выключатель с отдельным приводомC40801020

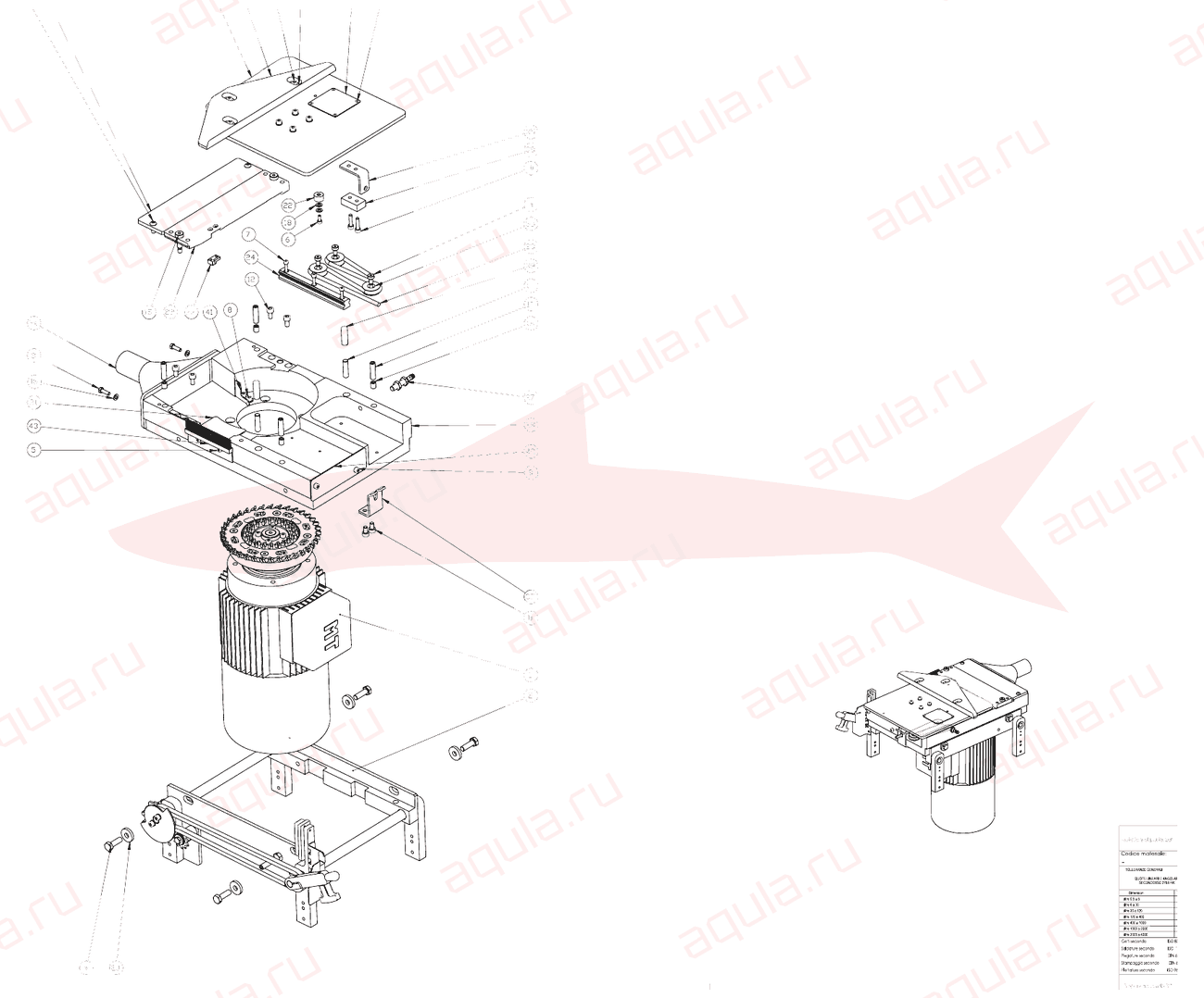

Ass. fresa

Morgana DigiBook 450 · Узел фрезы

Morgana DigiBook 450 Ass. fresa — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. MOTORE CON FRESA 450Узел двигателя с фрезойA0105022-01
2ASS. GRUPPO ESCLUSIONE FRESAУзел отключения фрезыA0105048-01
4DEFLETTOREДефлекторP0105060-00
28SCATOLA FRESAКорпус фрезыP0105011-03
29RISCONTROУпорP0105012-01
30RIPARO FRESAКожух фрезыP0105015-01
31PROTEZIONE TRUCIOLIЗащита от стружкиP0105016-00
32RISCONTRO DI TAGLIOУпор резанияP0105018-00
33CAMMA APERTURA RIPAROКулачок открытия кожухаP0105019-00
34IMBUTO TRUCIOLIВоронка для стружкиP0105020-00
35PULEGGIA PER ELASTICOШкив для резинкиP0105024-01
35SUPPORTO PER ELASTICOОпора резинкиP0105025-00
37FERMO ELASTICOЭластичный упорP0105026-00
38ECCITATOREВозбудитель (вибратор)P0105028-00
39PATTINO DI SCORRIMENTOБашмак скольженияP0105029-00
40PIATTO DI ISPEZIONEСмотровая пластинаP0105054-00
42DEFLETTORE ANTERIOREДефлектор переднийP0105063-00
43SPAZZOLA ANTERIORE FRESAПередняя щётка фрезыP0105064-00
44VITE UNI 5739ВинтC10010510

Номера в кружке — сборочные узлы (поставляются в сборе).

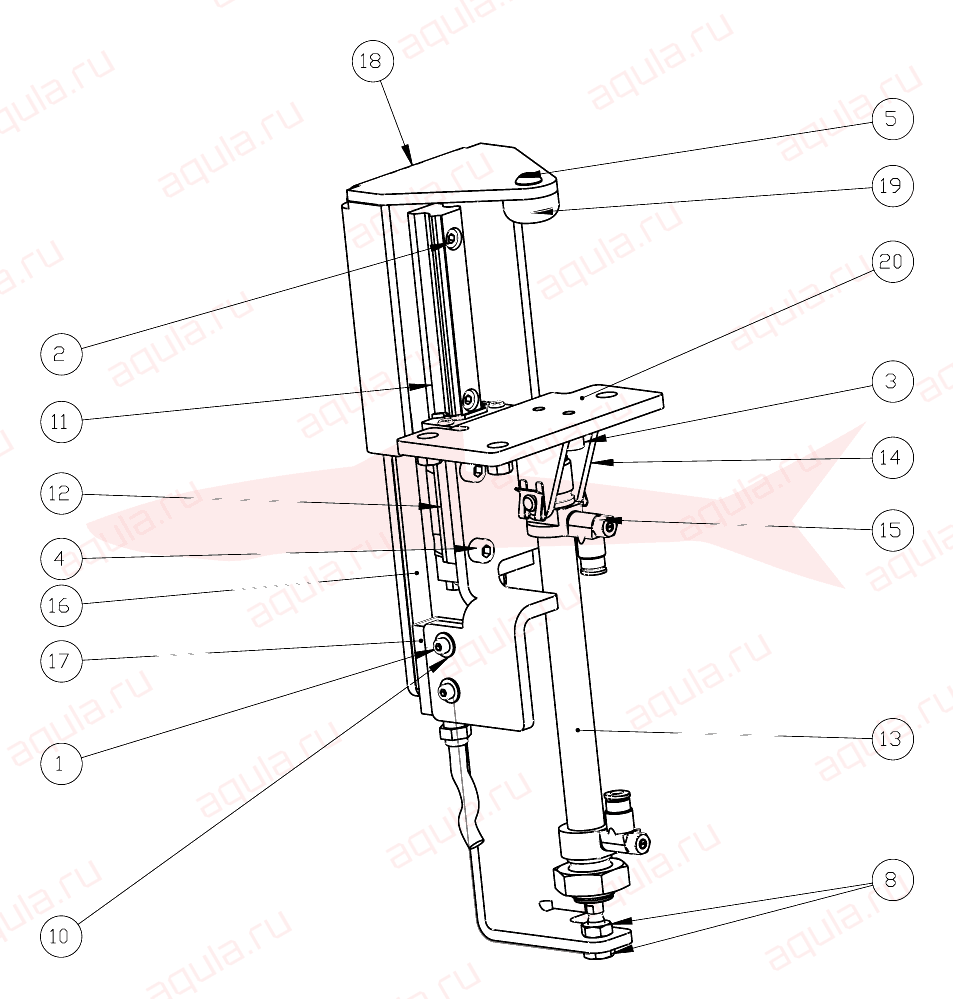

Ass. tavolino misura

Morgana DigiBook 450 · Узел измерительного столика

Morgana DigiBook 450 Ass. tavolino misura — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030090
2VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030150
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030240
4VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030260
5VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050190
6DADO M3 UNI 5588ГайкаC10410010
7DADO UNI 5588ГайкаC10410030
8DADO UNI 5589ГайкаC10420040
9ROSETTA UNI 6592ШайбаC10600030
10ROSETTA 3,2 x 9 UNI 6593ШайбаC10610010
11GUIDA HIWIN HGR15-R140-H E1=10НаправляющаяC15500060
12CURSORE HIWIN HGW 15CC ZOHПолзун (каретка направляющей)C15500090
14CERNIERA CON PERNO FESTO LBN 12/16Шарнир с пальцемC20050020
15REGOLATORE DI FLUSSO GRLA-M5-QS-4-LF-C FESTOРегулятор потокаC20080050
16BANDA MAGNETICA HOHNER RM100.2/001Магнитная лента HohnerC40020150
17VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050140
18PRESSOREПрижимP0101511-00
19TASTATOREЩуп (датчик касания)P0101513-00
20AGGANCIOЗацепP0101516-00

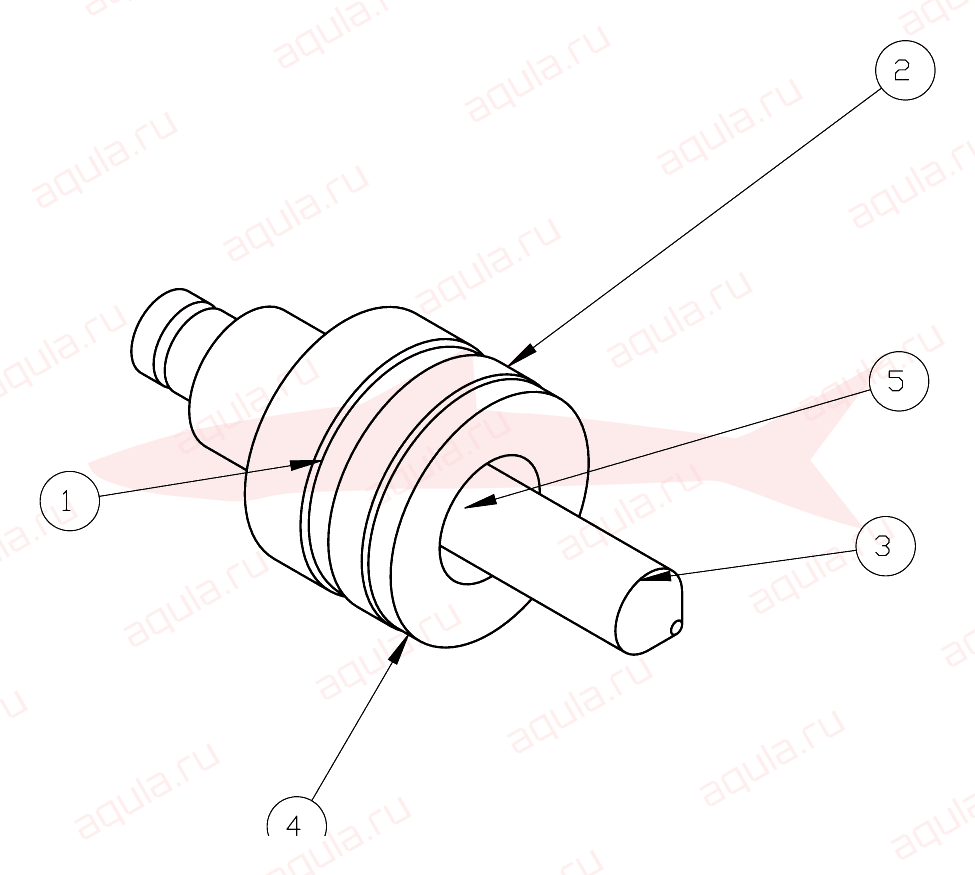

A0106016-02 Ass. boccola centraggio

Morgana DigiBook 450 · Узел центрирующей втулки

Morgana DigiBook 450 A0106016-02 Ass. boccola centraggio — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1GUARNIZIONEУплотнениеC15100040
2BOCCOLA CENTRAGGIO SPILLOЦентрирующая втулка иглыP0106015-03
3SPILLOИгла (клапана)P0106028-01
4ANELLO BLOCCAGGIO GUARNIZIONEКольцо фиксации уплотненияP0106078-01
5GUARNIZIONE PRP 61A01 0060 55 SУплотнениеC15100140
6GUARNIZIONE ORM 5X1.5 VITONУплотнительное кольцоC15100170

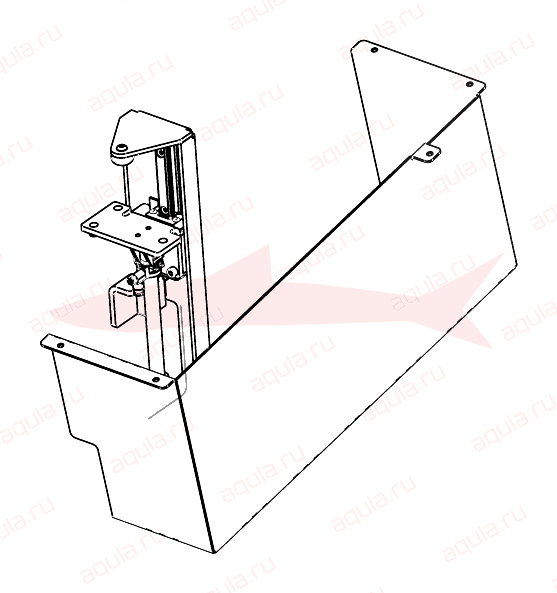

Ass. tavolino misura 450 in consolle

Morgana DigiBook 450 · Узел измерительного столика

Morgana DigiBook 450 Ass. tavolino misura 450 in consolle — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. TAVOLINO MISURAУзел измерительного столикаA0101501-00

Номера в кружке — сборочные узлы (поставляются в сборе).

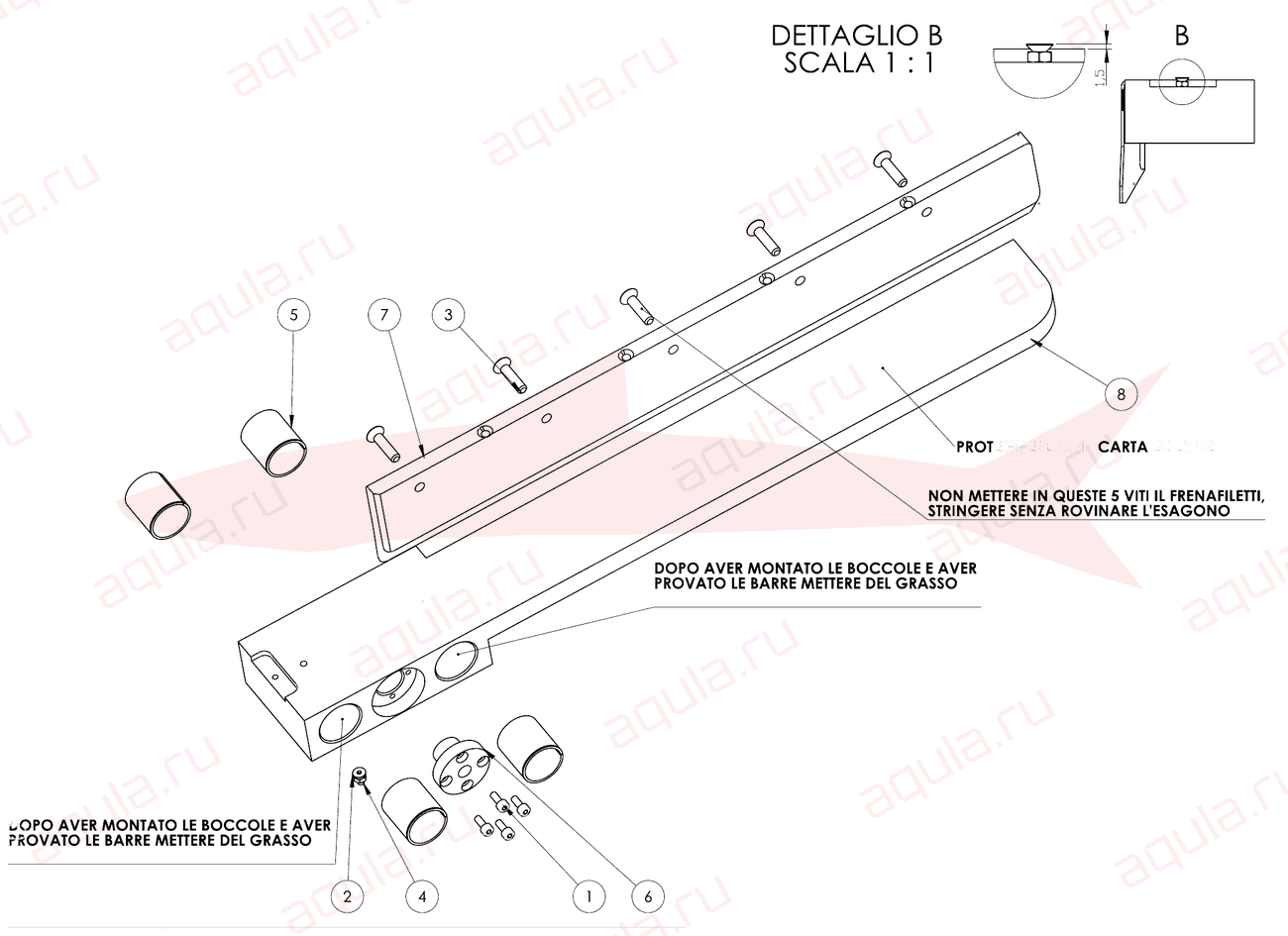

A0103029-00 Ass. cursore

Morgana DigiBook 450 · Узел ползуна

Morgana DigiBook 450 A0103029-00 Ass. cursore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030130
2VITE TSPEI 10.9 ZINC UNI 5933 M4x10Винт с потайной головкой под шестигранникC10060120
3VITE TSPEI 10.9 ZINC UNI 5933 M6x25Винт с потайной головкой под шестигранникC10060360
4DADO M4 UNI 5588ГайкаC10410020
5BOCCOLA AUTOL CIL 25x28 L=Втулка самосмазывающаяся цилиндрическаяC11700880
6Chiocciola Flang. TPN 12x3 B15Гайка ходового винта фланцевая TPNC11800020
7GANASCIA MOBILEПодвижная губкаP0103022-00

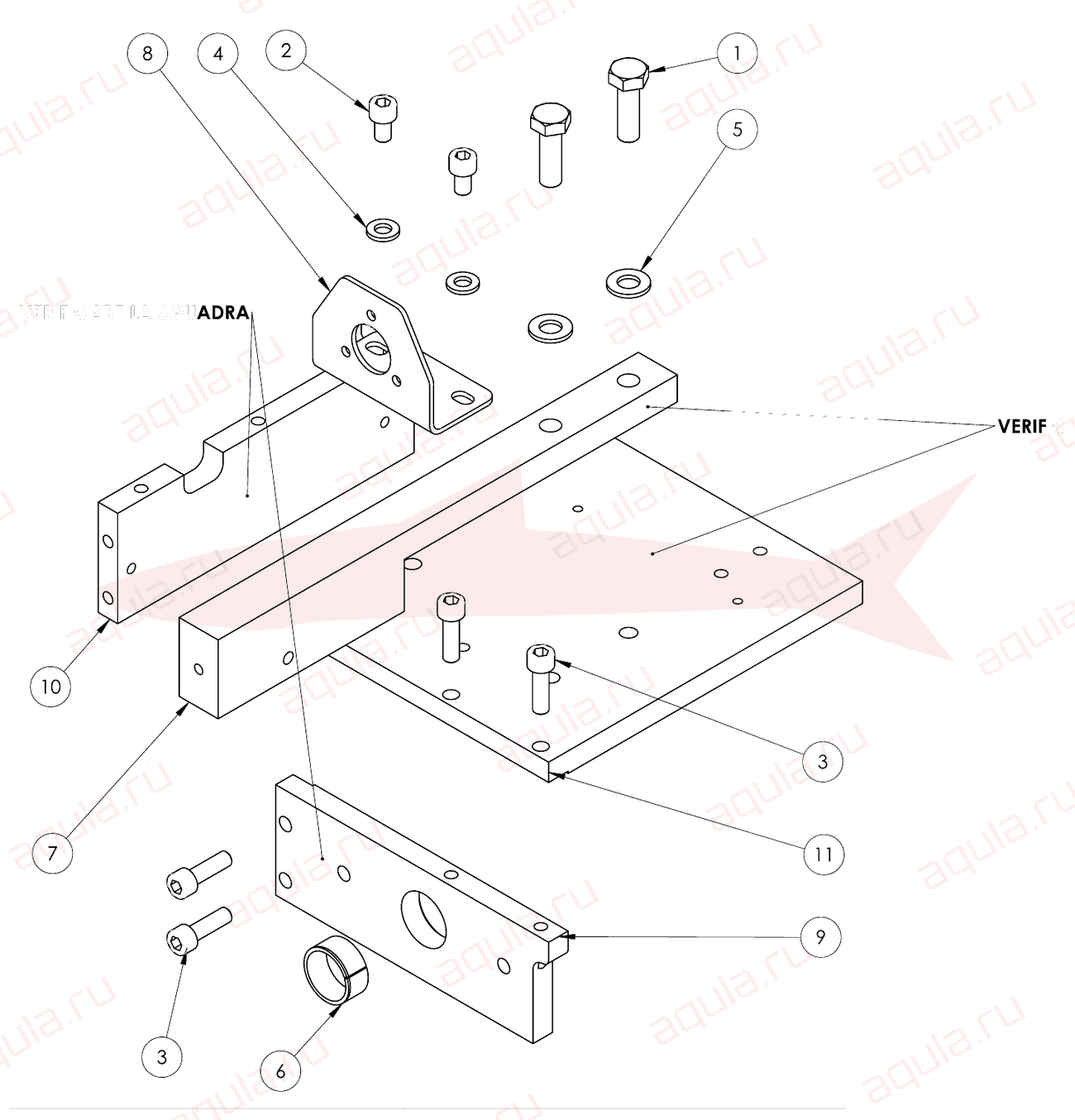

A0103030-01 Ass. astuccio

Morgana DigiBook 450 · Узел футляра

Morgana DigiBook 450 A0103030-01 Ass. astuccio — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE UNI 5739ВинтC10010510
2VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030370
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030400
4ROSETTA UNI 6592ШайбаC10600040
5ROSETTA UNI 6592ШайбаC10600050
6BOCCOLA AUTOL CIL 20x23 L=Втулка самосмазывающаяся цилиндрическаяC11700620
7SUPPORTO FULCROОпора оси шарнираP0103012-00
9PIATTO FRONTALEПередняя пластинаP0103025-01
11PIATTO SUPERIOREВерхняя пластинаP0103027-00

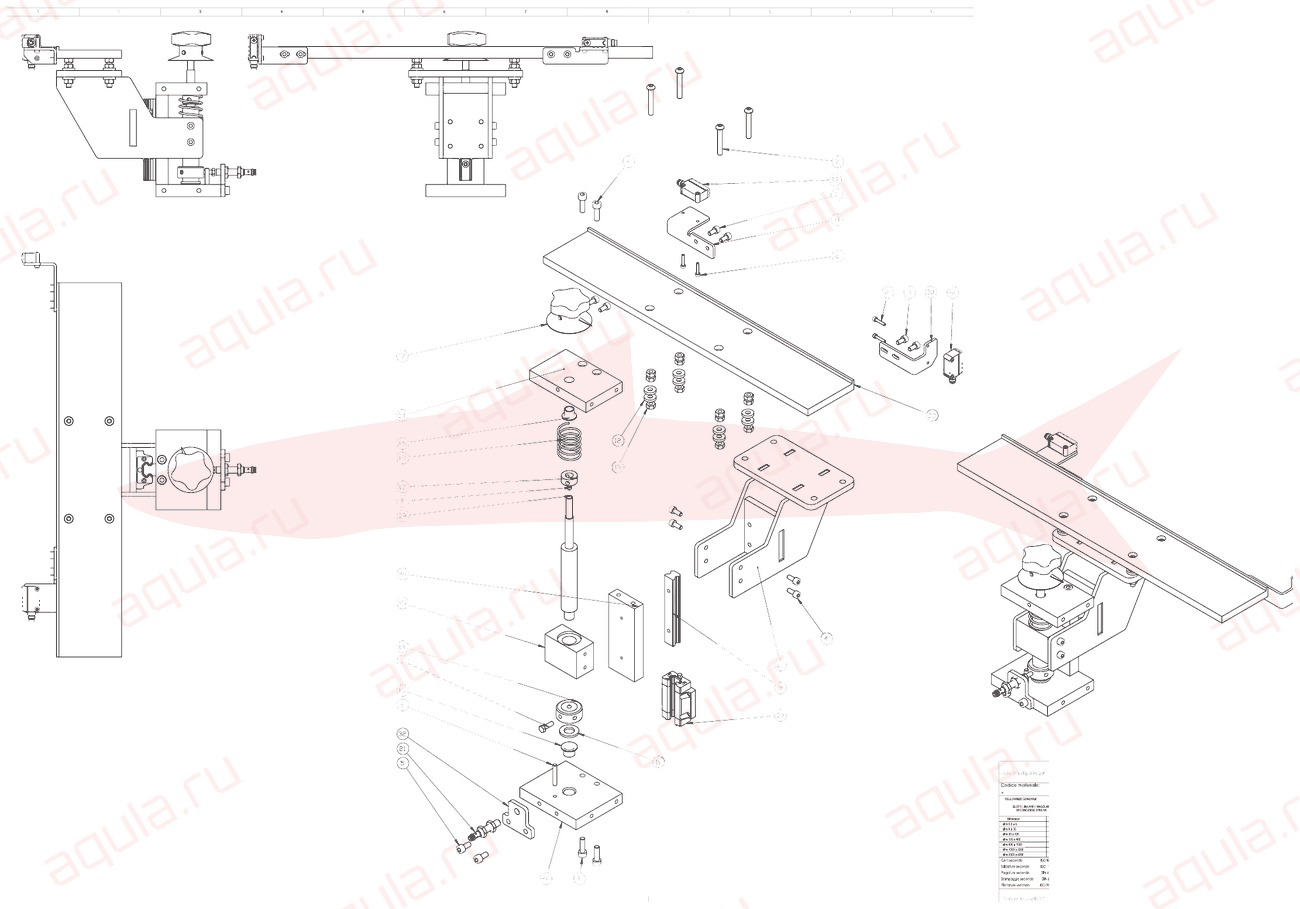

A0104001-02 Ass. pareggiatore

Morgana DigiBook 450 · Узел выравнивателя (джоггера)

Morgana DigiBook 450 A0104001-02 Ass. pareggiatore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
16BOCCOLA AUTOL FLВтулка самосмазывающаяся с буртомC11750310
23PIANO PAREGGIATOREСтол выравнивателяP0104011-02
24PIATTO SUPERIOREВерхняя пластинаP0104012-00
25MADREVITEГайка винтаP0104013-00
26PIATTO VERTICALEВертикальная пластинаP0104014-01
27SUPPORTO PIANOОпора столаP0104015-01
28PIATTO INFERIOREНижняя пластинаP0104016-01
29VITE DI POSIZIONAMENTOУстановочный винтP0104017-01
30SUPPORTO SENSOREОпора датчикаP0104018-01
31SUPPORTO SENSOREОпора датчикаP0104019-00
32SUPPORTO SENSOREОпора датчикаP0104020-00

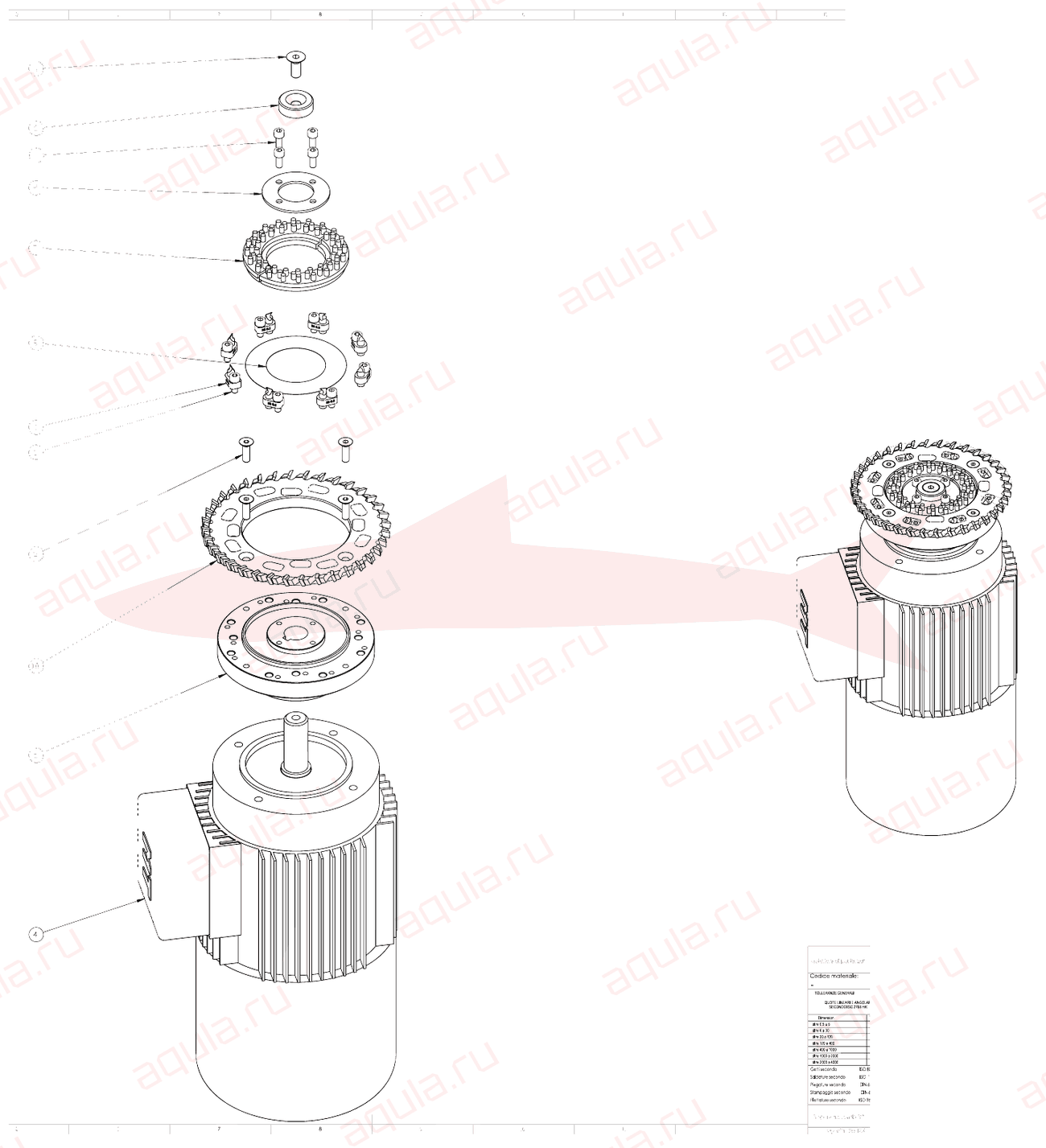

A0105022-01 Ass. motore con fresa

Morgana DigiBook 450 · Узел двигателя с фрезой

Morgana DigiBook 450 A0105022-01 Ass. motore con fresa — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ROUGHENING H=0.3Узел рифленияP0105061-00
2MOTORE FRESAДвигатель фрезыC40100110
5PORTA FRESAДержатель фрезыP0105013-01
6ROSETTA BLOCCAGGIO P.F.Стопорная шайбаP0105017-01
7SPAZZOLA ASSIALE TIPOЩётка осеваяP0105021-00
8ANELLO FISSAGGIO SPAZZOLAКольцо крепления щёткиP0105023-00
9DISTANZIALE SPAZZOLAПроставка щёткиP0105046-00
10FRESA D.160 Z=36 8+4 FORIФрезаP0105055-01

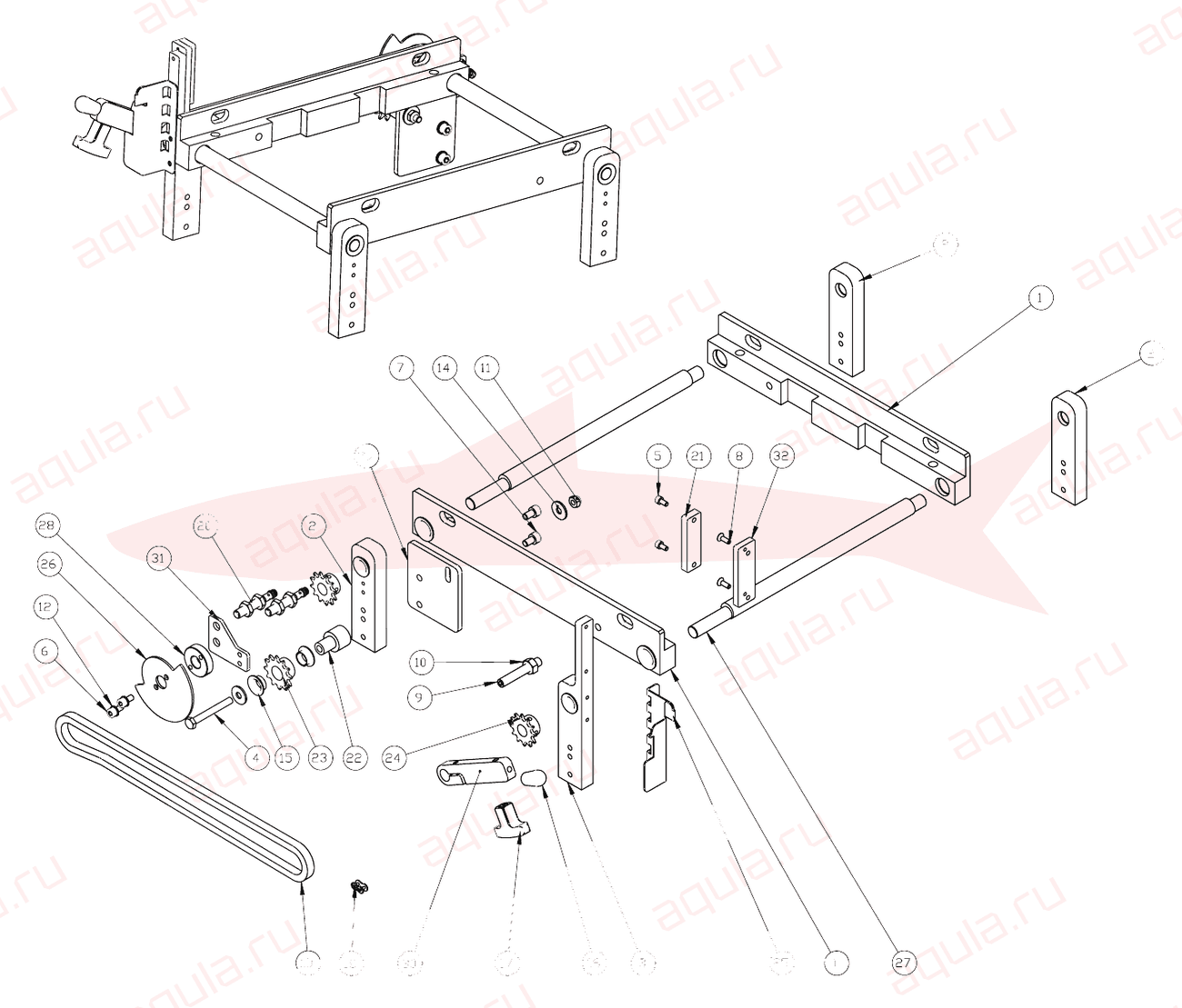

A0105048-01 Ass. gruppo esclusione fresa

Morgana DigiBook 450 · Узел отключения фрезы

Morgana DigiBook 450 A0105048-01 Ass. gruppo esclusione fresa — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. PIATTO CON BOCCOLEУзел пластины со втулкамиA0105049-00
2ASS. PIATTO SUPPORTO FRESAУзел опорной пластины фрезыA0105050-01
3ASS. PIATTO CATARIFRANGENTEУзел пластины отражателяA0105060-00
4VITE TE 8.8 M6x50 UNI 5739 ZINC.Болт с шестигранной головкойC10010440
5VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030120
6VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030250
7VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030370
8VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранникC10060130
9GRANO M8x50 UNI 5923Установочный винтC10300510
10DADO UNI 5588ГайкаC10410050
11DADO AUTOBL EN ISO 10511Гайка самоконтрящаясяC10430040
12ROSETTA UNI 6592ШайбаC10600030
13ROSETTA UNI 6592ШайбаC10600040
14ROSETTA UNI 6593ШайбаC10610040
15BOCCOLA AUTOL FL 12x14 D.20 L= 6Втулка самосмазывающаяся с буртомC11750290
16IMPUGNATURA I.222-25-M6 ELESA 20901РукояткаC12000020
17IMPUGNATURA I-652-40-B-M6C9 ELESA32426РукояткаC12000030
18GIUNTO PER CATENAСоединительное звено цепиC14190030
19CATENA PASSO 8ЦепьC14200030
20SENSORE M8ДатчикC40020020
21CATARIFRANGENTE SICK PL20AОтражательC40020060
22SUPPORTO PER TENDICATENAОпора натяжителя цепиP0105035-00
23PIGNONE Z12 PASSO 8 D.14 1ЗвёздочкаP0105036-00
24PIGNONE Z12 PASSO 8 D.12ЗвёздочкаP0105037-00
25LAMIERA DI BLOCCAGGIOФиксирующий листP0105038-01
26DISCO ENCODER 1Диск энкодераP0105039-00
27ALBERO ECCENTRICO DI SOLLEVAMENTO 2 29 8Эксцентриковый вал подъёмаP0105040-01
28ANELLO FISSAGGIO ENCODERКольцо крепления энкодераP0105041-00
29SUPPORTO TENDICATENAОпора натяжителя цепиP0105043-00
30LEVA DI REGOLAZIONEРычаг регулировкиP0105047-01
31SUPPORTO SENSOREОпора датчикаP0105051-00
32SPESSORE CATARIFRANGENTEПрокладка отражателяP0105065-00

Номера в кружке — сборочные узлы (поставляются в сборе).

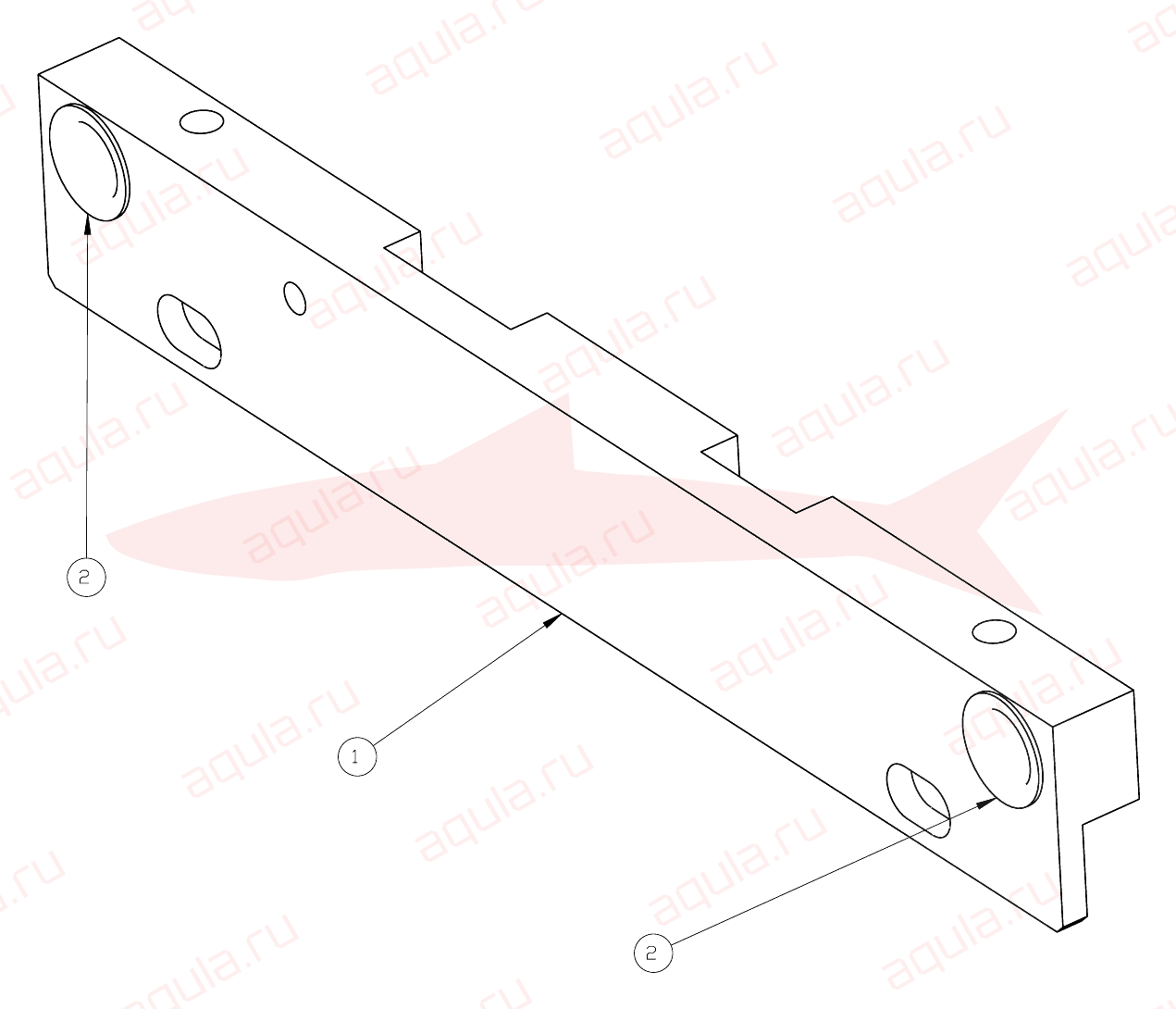

A0105049-00 Ass. piatto con boccole

Morgana DigiBook 450 · Узел пластины со втулками

Morgana DigiBook 450 A0105049-00 Ass. piatto con boccole — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
2BOCCOLA AUTOL FL 16x18 D.24 L= 15Втулка самосмазывающаяся с буртомC11750470

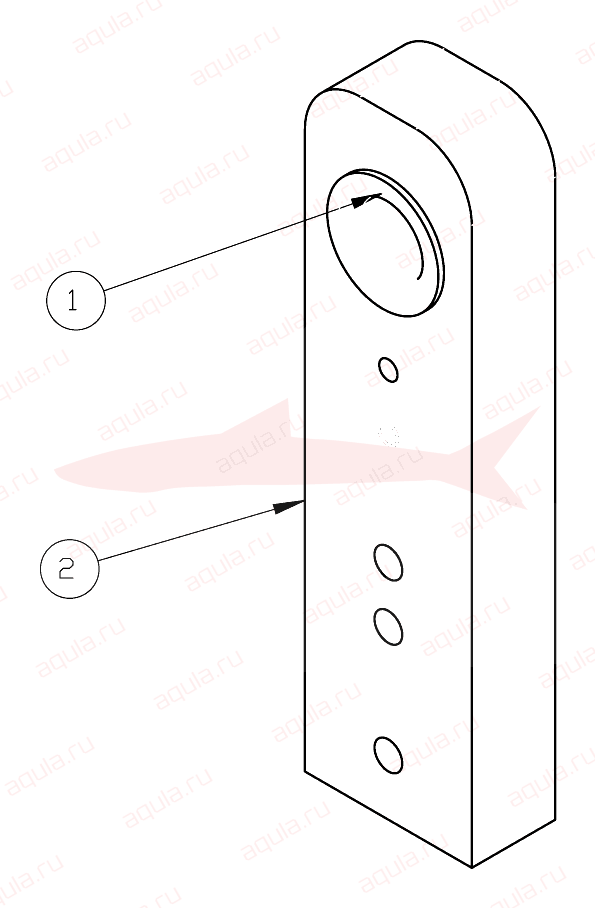

A0105050-01 Ass. piatto supporto fresa

Morgana DigiBook 450 · Узел опорной пластины фрезы

Morgana DigiBook 450 A0105050-01 Ass. piatto supporto fresa — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1BOCCOLA AUTOL FL 12x14 D.20 L= 15Втулка самосмазывающаяся с буртомC11750330
2LAMIERA DI BLOCCAGGIOФиксирующий листP0105038-02

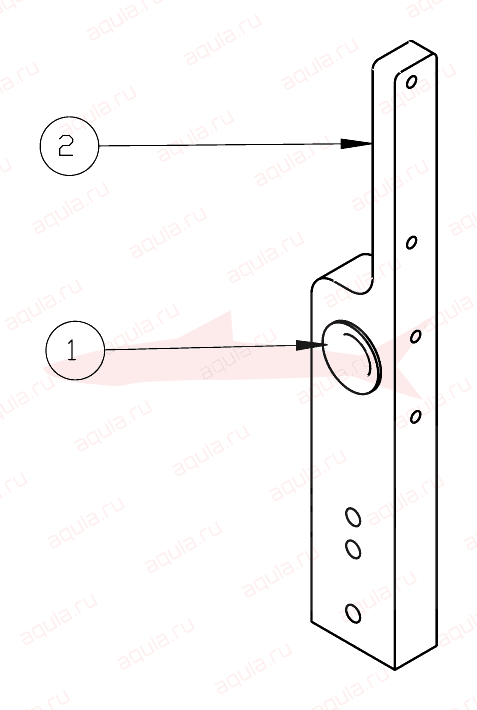

A0105060-00 Ass. piatto catarinfrangente

Morgana DigiBook 450 · Узел пластины отражателя

Morgana DigiBook 450 A0105060-00 Ass. piatto catarinfrangente — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1BOCCOLA AUTOL FL 12x14 D.20 L= 15Втулка самосмазывающаяся с буртомC11750330
2PIATTO DI FISSAGGIOКрепёжная пластинаP0105059-00

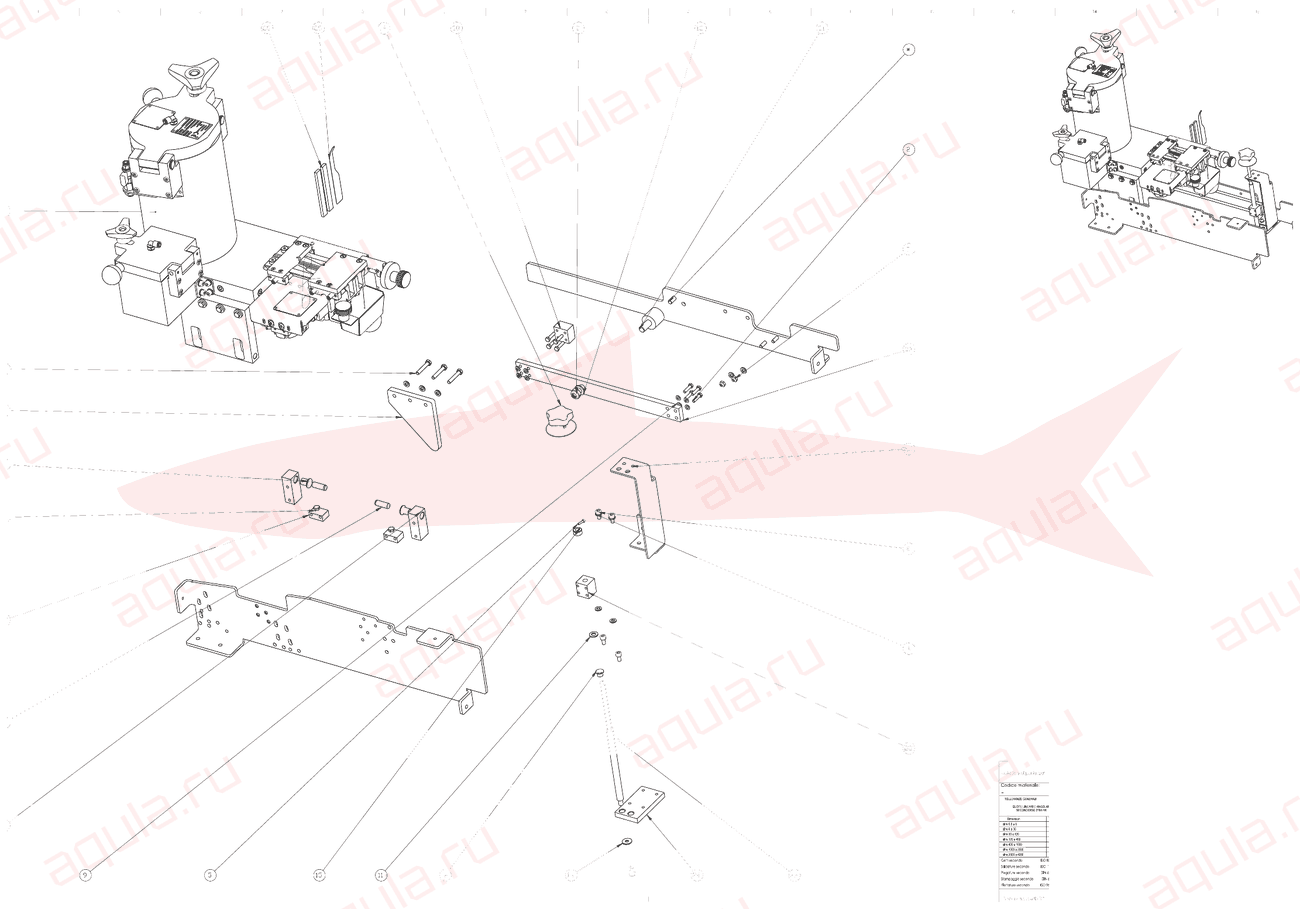

A0106001-01 Ass. gruppo colla pur

Morgana DigiBook 450 · Узел клеевой группы PUR

Morgana DigiBook 450 A0106001-01 Ass. gruppo colla pur — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. FRESAУзел фрезыA0105002-01
4VITE TE 8.8 M6x35 UNI 5739 ZINC.Болт с шестигранной головкойC10010410
14SPINA CIL m6 TEMPR. RETT. UNI 6364-A 10x30Штифт цилиндрическийC10901060
16BOCCOLA AUTOL FL 08x10 D.15 L= 8Втулка самосмазывающаяся с буртомC11750210
17BOCCOLA AUTOL FL 10x12 D.18 L= 15Втулка самосмазывающаяся с буртомC11750280
19PUNTALE DI SOLLEVAMENTOПодъёмный наконечникP0106060-00
20LEVA DI REGOLAZIONEРычаг регулировкиP0106061-01
21FULCRO LEVAОсь рычагаP0106062-00
22CHIOCCIOLA DI SOLLEVAMENTOГайка подъёмного винтаP0106063-00
23VITE DI SOLLEVAMENTOПодъёмный винтP0106064-01
24PIATTO BASE PER VITEОснование под винтP0106065-02
25CENTRAGGIO VITEЦентратор винтаP0106066-01
26CERNIERA FISSAНеподвижный шарнирP0106067-00
27BLOCCHETTO REGOLAZIONEРегулировочный блокP0106086-00
28SPATOLA DI PULIZIAОчищающий скребокP0106100-00
29LAMELLA DI PULIZIAОчищающая пластинаP0106101-00
30DISTANZIALE LEVAПроставка рычагаP0106115-00

Номера в кружке — сборочные узлы (поставляются в сборе).

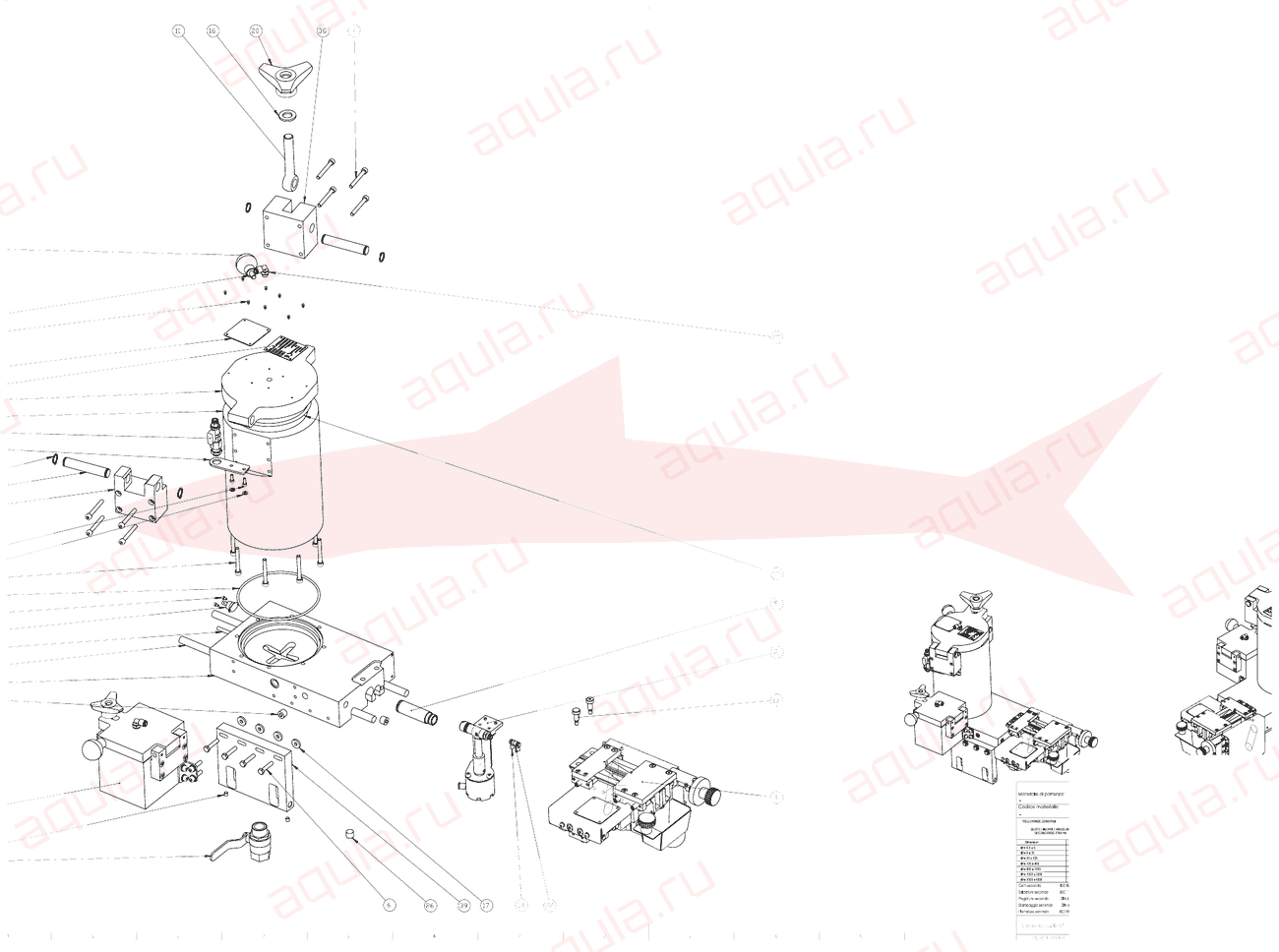

Ass. prefusore

Morgana DigiBook 450 · Узел префьюзера (предплавителя)

Morgana DigiBook 450 Ass. prefusore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. GRUPPO ESTRUSOREУзел экструдераA0106050-02
2ASS.VALVOLA CLEANERУзел клапана очистителяA0106096-00
3ASS.CLEANERУзел очистителяA0106097-00
4ASS.VALVOLA ARIAУзел воздушного клапанаA0106098-00
4TARGHETTA CEТабличка CEP0106112-00
5VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030460
6GRANO M6x6 UNI 5923Установочный винтC10300280
7GRANO UNI 5923Установочный винтC10300470
8GRANO A PUNTA UNI 5927Установочный винт с конусомC10320280
9GUARNIZIONEУплотнениеC15100070
10TAPPO CONICO 1/4 20060030 ITAPPO CONICO 3/8Заглушка коническаяC2006001
11VALVOLA A SFERA AIGNEP 6069 M/F G3/4 FKM ITERMOSTATO BIMETALLICO RS NC 200°CШаровой кранC4040001
12SONDAДатчик температурыC40500010
13RESISTENZAНагревательный элементC40600050
25RACCORDOФитингC20030080
26TAPPO CONICOЗаглушка коническаяC20060010
27TAPPO CONICOЗаглушка коническаяC20060030
32PIASTRA PREFUSOREПлита префьюзераP0106051-03
33PREFUSOREПрефьюзер (предплавитель)P0106052-02
34COPERCHIO PREFUSOREКрышка префьюзераP0106053-02
35CERNIERA PREFUSOREПетля префьюзераP0106054-00
36SUPPORTO VITE CHIUSURAОпора винта закрытияP0106055-00
37PERNO ROTAZIONEОсь поворотаP0106056-00
38SPINA DI CENTRAGGIOЦентрирующий штифтP0106059-01
39CERNIERA FISSAНеподвижный шарнирP0106068-01
40SUPPORTO VALVOLA A SFERAОпора шарового кранаP0106076-00

Номера в кружке — сборочные узлы (поставляются в сборе).

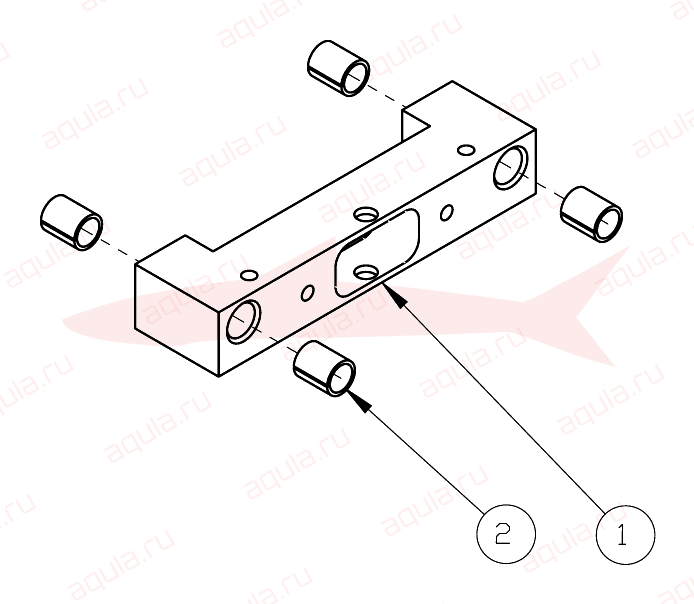

A0106018-00 Ass. carrello

Morgana DigiBook 450 · Узел каретки

Morgana DigiBook 450 A0106018-00 Ass. carrello — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1CARRELLOКареткаP0106019-01
2BOCCOLA AUTOL CILВтулка самосмазывающаяся цилиндрическаяC11700060

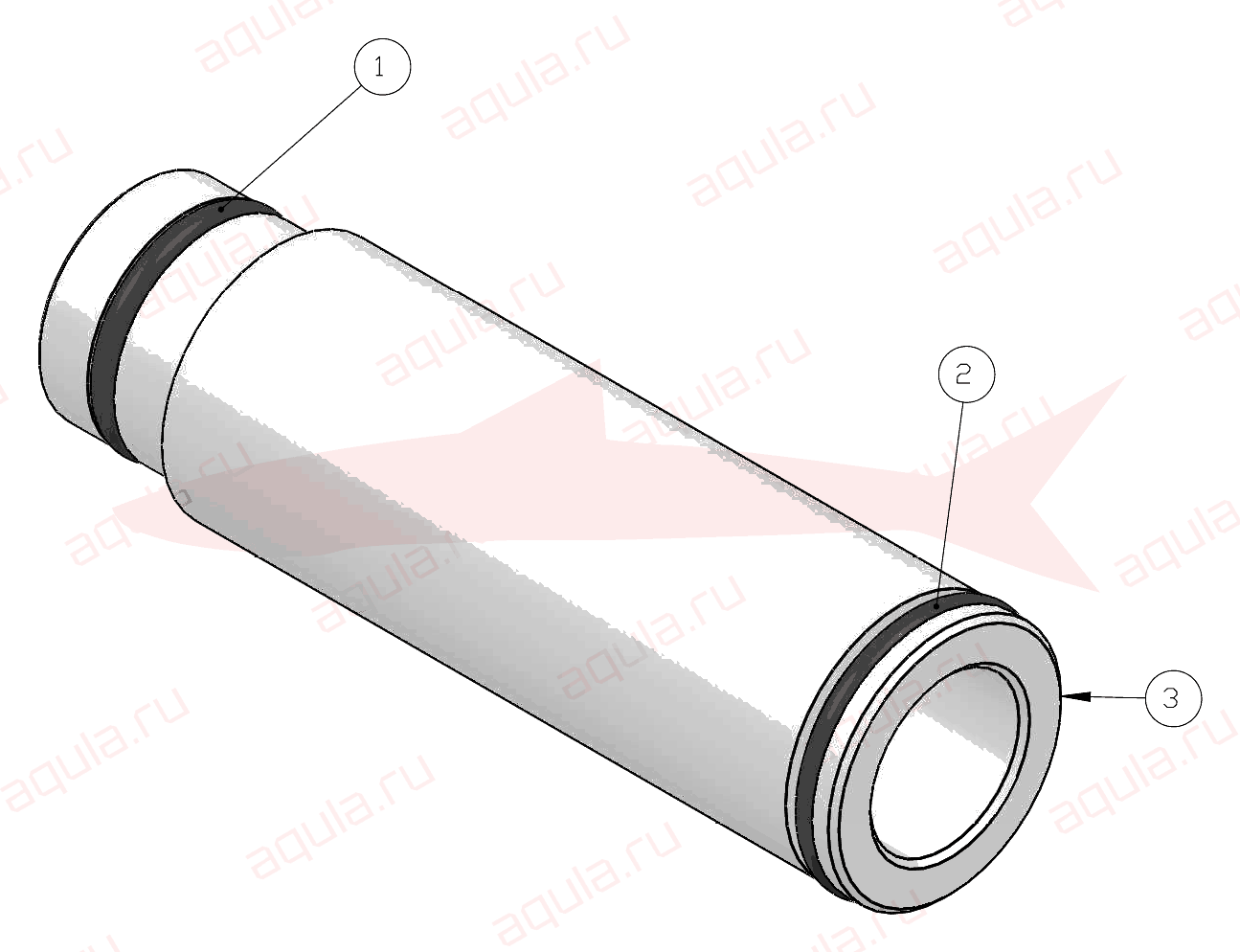

Ass. collettore

Morgana DigiBook 450 · Узел коллектора

Morgana DigiBook 450 Ass. collettore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1GUARNIZIONEУплотнениеC15100020
2GUARNIZIONEУплотнениеC15100130
3COLLETTOREКоллекторP0106025-01

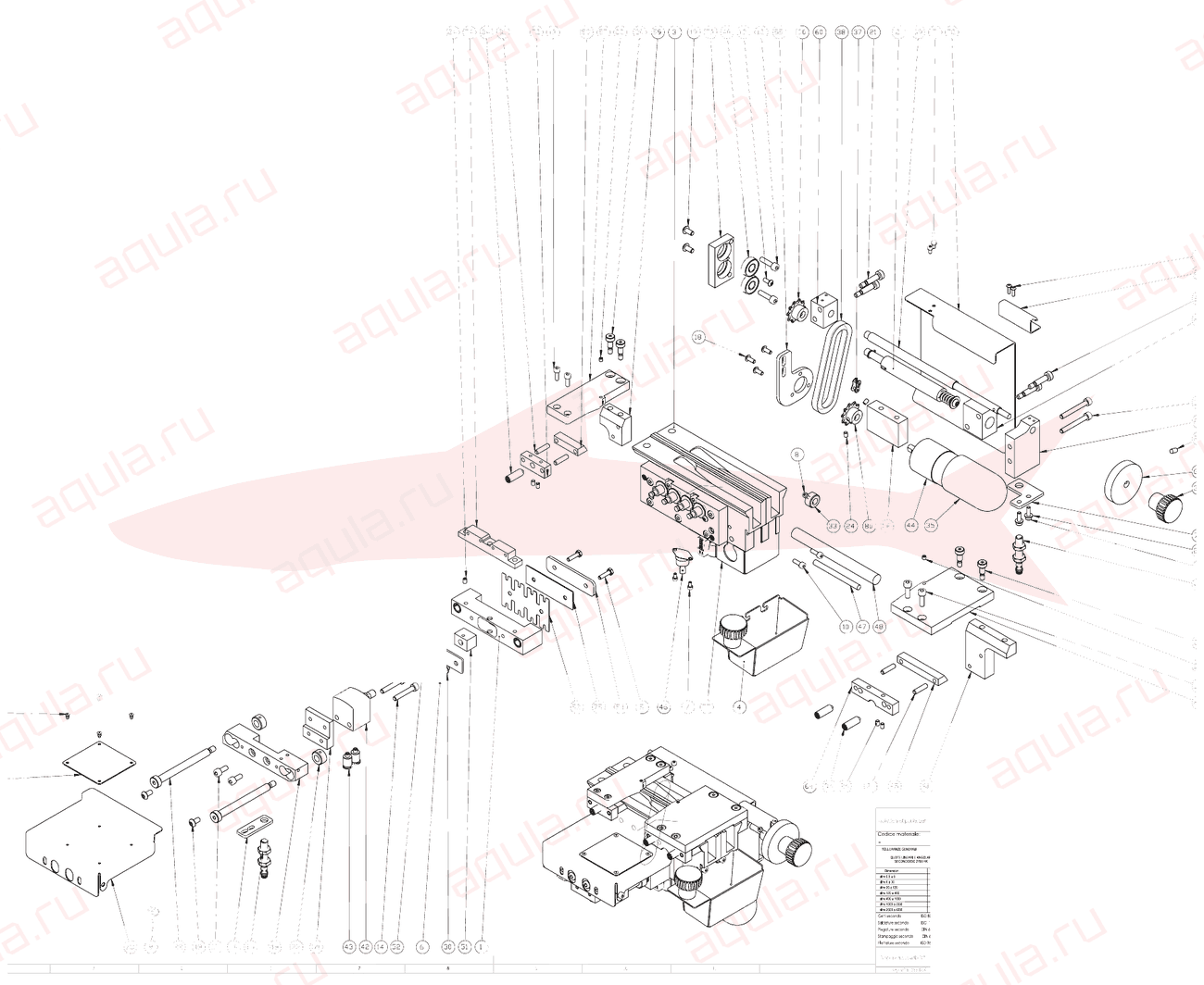

A0106050-02 Gruppo estrusore

Morgana DigiBook 450 · Экструдер

Morgana DigiBook 450 A0106050-02 Gruppo estrusore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. CARRELLOУзел кареткиA0106018-00
2ASS.VITE DI COMANDOУзел приводного винтаA0106094-00
3ASS. VASCHETTA RACCOLTA COLLAУзел поддона для клеяA0106103-00
4VITE UNI 5739ВинтC10010250
5VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030260
6VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030280
7VITE TCEI 8.8 ZINC UNI 5931 M5x45Винт с цилиндрической головкой под шестигранникC10030330
8VITE DI SPALL D. D.06 M5 L 10 ISO 7379Винт с буртиком (призонный)C10100020
9GRANO A P.M4x5 UNI 5927Установочный винтC10320100
10GRANO A PUNTA UNI 5927Установочный винт с конусомC10320200
11GUARNIZIONEУплотнениеC15100151
12CUSCINETTO RADIALE A SFEREРадиальный шарикоподшипникC16000180
13SEGNALETICA ALLUMINIO 60X60 BM16GТабличка алюминиеваяC16500020
14RACCORDOФитингC20030070
15SONDAДатчик температурыC40500010
16RESISTENZAНагревательный элементC40600050
17SUPPORTO CILINDROОпора цилиндраP0106020-02
18ISOLANTE CILINDROИзолятор цилиндраP0106021-02
19FISSAGGIO AGGANCIOКрепление зацепаP0106023-02
20MOLLA SPILLOПружина иглыP0106026-00
21BLOCCAGGIO MOLLAФиксатор пружиныP0106027-00
22GUIDA POSTERIOREЗадняя направляющаяP0106032-02
23LARDONE FISSO POSTERIOREНеподвижная задняя планка (клин)P0106034-00
24CHIOCCIOLA GUIDA POSTERIOREГайка задней направляющейP0106035-00
25LARDONE FISSO ANTERIOREНеподвижная передняя планка (клин)P0106037-00
26GUIDA ANTERIOREПередняя направляющаяP0106038-02
27CHIOCCIOLA GUIDA ANTERIOREГайка передней направляющейP0106039-00
28SUPPORTO LARDONE ANTERIOREОпора передней планкиP0106040-00
29LARDONE MOBILE ANTERIOREПодвижная передняя планка (клин)P0106041-01
30INDICATOREУказательP0106043-00
31SUPPORTO INDICEОпора указателяP0106044-00
32VITE REGOLAZIONE GUIDA POSTERIOREВинт регулировки задней направляющейP0106045-00
33SUPPORTO CUSCINETTIОпора подшипниковP0106046-00
34SUPPORTO SENSOREОпора датчикаP0106048-00
35LAMIERA PROTEZIONE SPILLIЗащитный лист иглP0106079-01
36BLOCCHETTO DI SPINTAТолкающий блокP0106090-00
37RINFORZO MOLLA SPILLOУсиление пружины иглыP0106091-00
38SUPPORTO SENSOREОпора датчикаP0106099-01
39PROTEZIONE CAVI TESTAЗащита кабелей головкиP0106104-01
40PROTEZIONE CATENAЗащита цепиP0106111-00

Номера в кружке — сборочные узлы (поставляются в сборе).

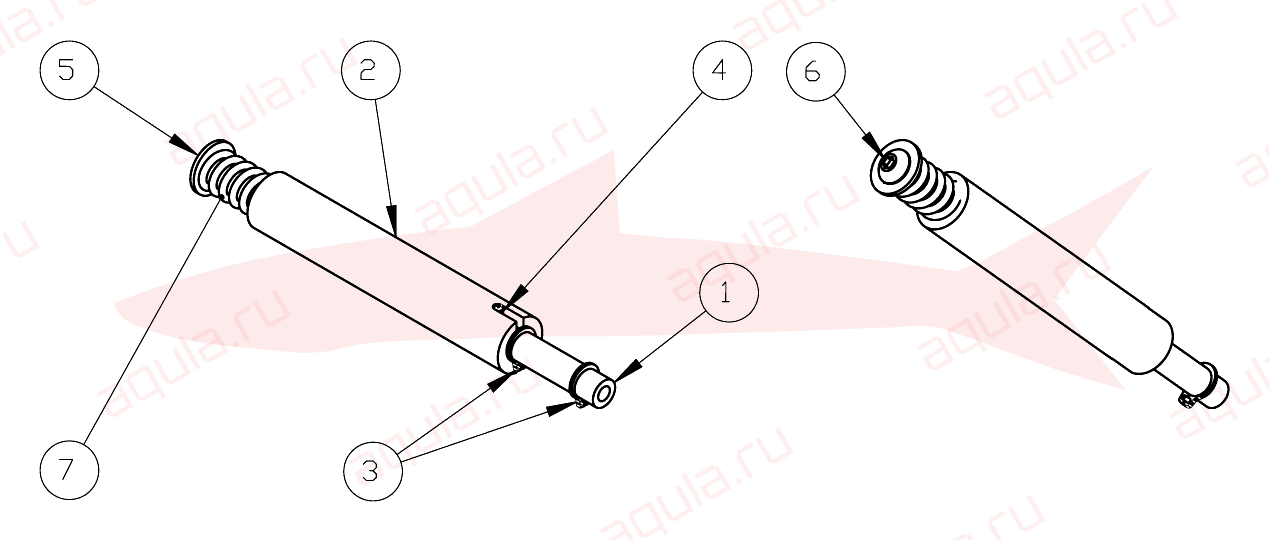

A0106094-00 Ass.vite di comando

Morgana DigiBook 450 · Узел приводного винта

Morgana DigiBook 450 A0106094-00 Ass.vite di comando — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1PERNO TRASMISSIONE VITEПалец передачи винтаP0106088-00
2VITE TRASCINAMENTOВинт приводаP0106089-00
3SEGER PER ESTERNI UNI 7435Стопорное кольцо наружноеC10800060
4SPINA CIL m6 TEMPR. RETT. UNI 6364-AШтифт цилиндрическийC10900240
5ROSETTA 5,3 x 15 UNI 6593ШайбаC10610030
6VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050190
7MOLLAПружинаC12500050

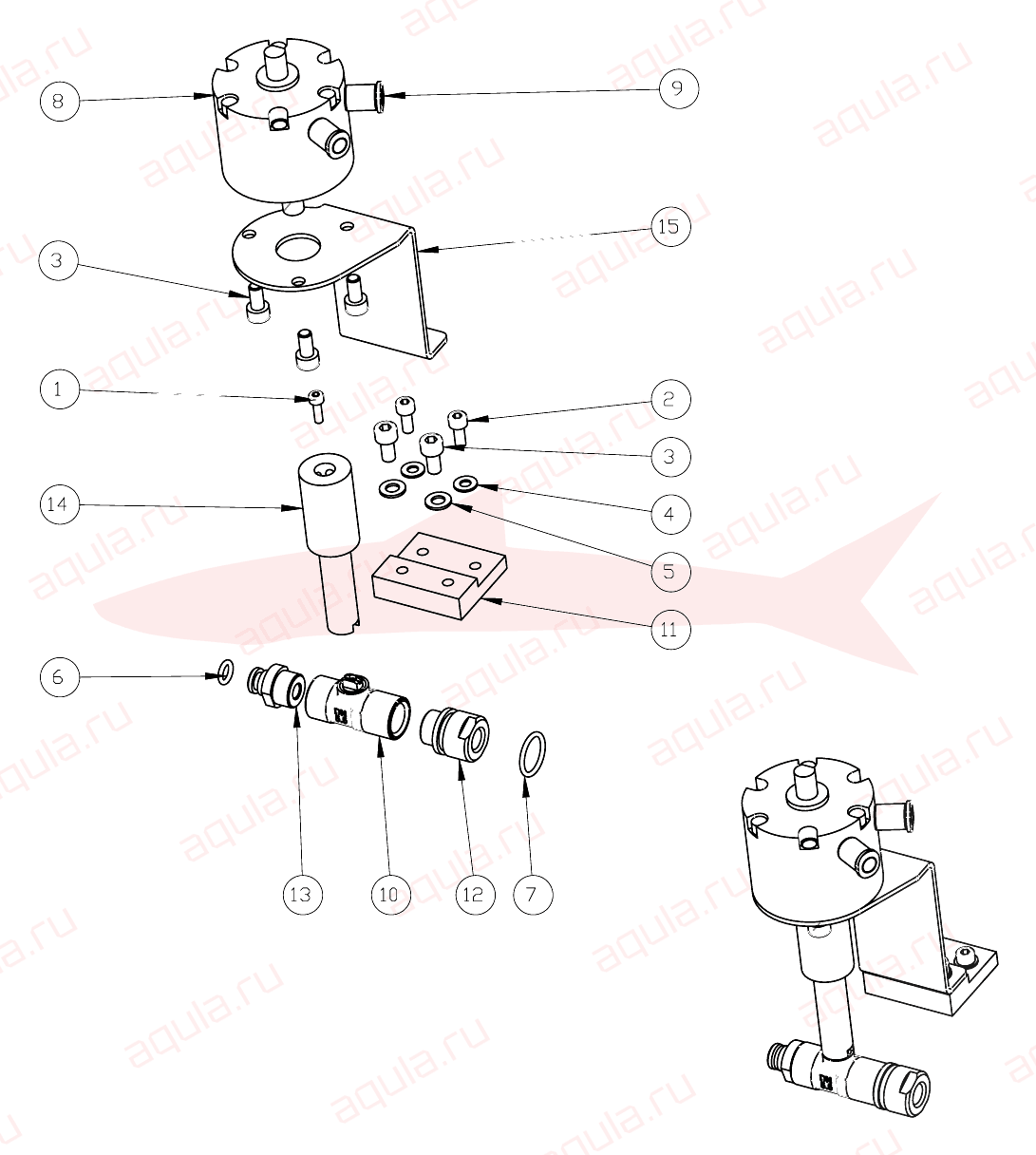

A0106096-00 Ass.valvola cleaner

Morgana DigiBook 450 · Узел клапана очистителя

Morgana DigiBook 450 A0106096-00 Ass.valvola cleaner — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030050
2VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030130
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030250
4ROSETTA UNI 6592ШайбаC10600020
5ROSETTA UNI 6592ШайбаC10600030
6GUARNIZIONEУплотнениеC15100010
7GUARNIZIONEУплотнениеC15100040
10VALVOLA A SFERAШаровой кранC20100050
13MANICOTTO CLEANER VALVOLA LATO TESTAМуфта клапана очистителя со стороны головкиP0106081-00
14ISOLANTE CILINDROИзолятор цилиндраP0106021-02
15MANICOTTO CLEANER VALVOLA LATO PIASTRAМуфта клапана очистителя со стороны плитыP0106080-00
16ASTA DI COMANDO VALVOLAТяга управления клапаномP0106082-00
17SUPPORTO CILINDRO ROTANTEОпора поворотного цилиндраP0106085-00

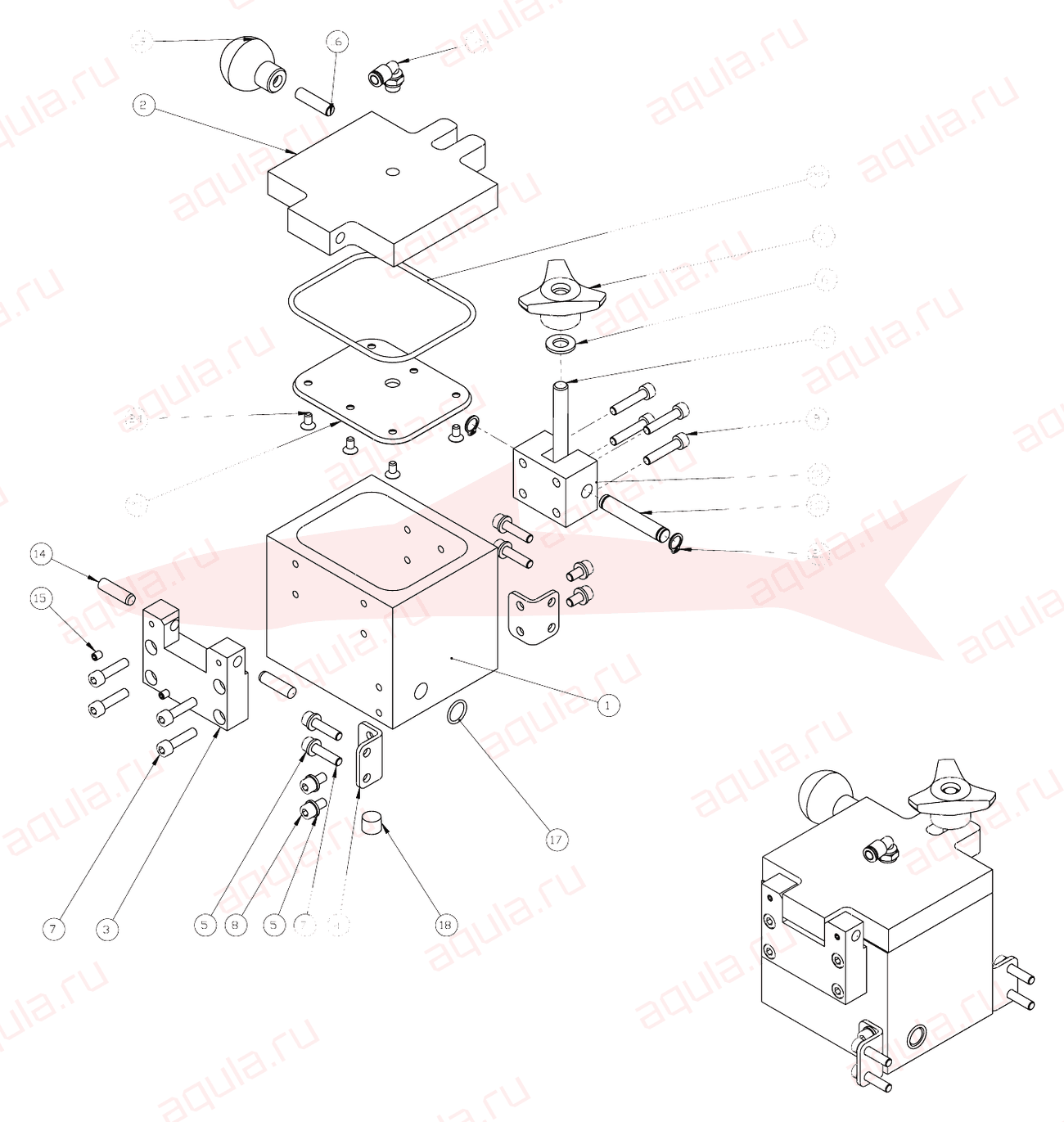

A0106097-00 Ass.cleaner

Morgana DigiBook 450 · Узел очистителя

Morgana DigiBook 450 A0106097-00 Ass.cleaner — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VASCA PULITOREВанна очистителяP0106072-01
2COPERCHIO PULITOREКрышка очистителяP0106074-00
3CERNIERA FISSAНеподвижный шарнирP0106071-00
4LAMIERA FISSAGGIO PULITOREЛист крепления очистителяP0106070-00
5ROSETTA UNI 6592ШайбаC10600040
6ROSETTA UNI 6592ШайбаC10600060
7VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030410
8VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030380
9VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030420
10VITE OCCHIELLOРым-болтC10150020
11VOLANTINOМаховичокC12000090
12RACCORDOФитингC20030080
13SUPPORTO VITE PULITOREОпора винта очистителяP0106069-00
14SPINA CIL m6 TEMPR. RETT. UNI 6364-AШтифт цилиндрическийC10900920
15GRANO UNI 5923Установочный винтC10300190
16GRANO UNI 5923Установочный винтC10300470
17GUARNIZIONEУплотнениеC15100040
18TAPPO CONICOЗаглушка коническаяC20060010
19IMPUGNATURAРукояткаC12000080
20ASSE DI FISSAGGIOКрепёжная осьP0106075-00
21SEGER PER ESTERNI UNI 7435Стопорное кольцо наружноеC10800080
22GUARNIZIONEУплотнениеC15100050
23FERMO PER GUARNIZIONEФиксатор уплотненияP0106073-00
24VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранникC10060210

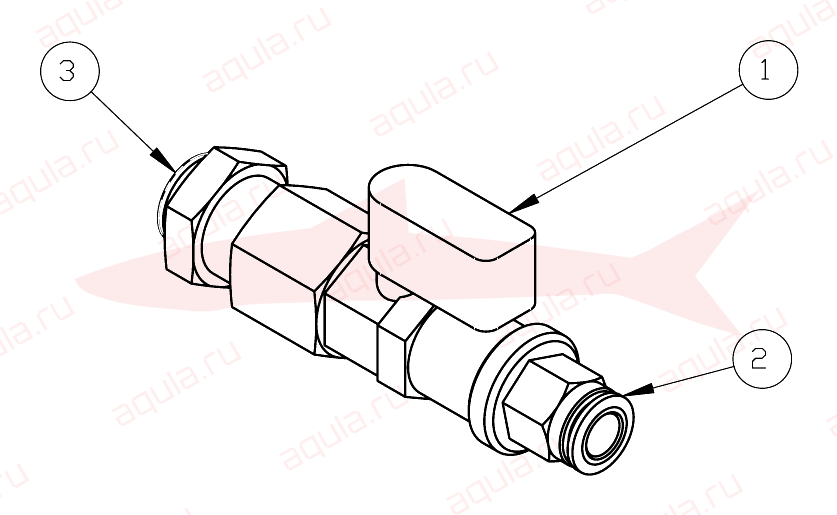

A0106098-00 Ass.valvola aria

Morgana DigiBook 450 · Узел воздушного клапана

Morgana DigiBook 450 A0106098-00 Ass.valvola aria — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VALVOLA A SFERAШаровой кранC20100020
2RACCORDOФитингC20030090
3RACCORDOФитингC20030100

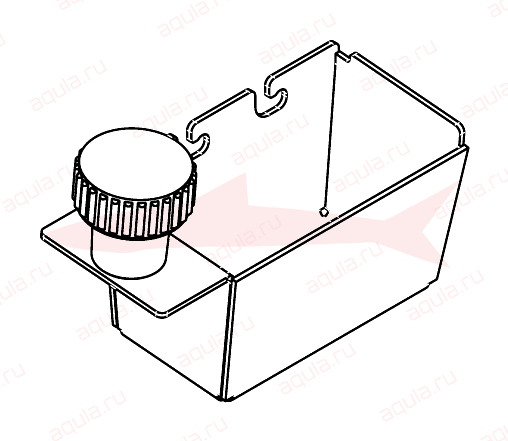

Ass. vaschetta raccolta colla

Morgana DigiBook 450 · Узел поддона для клея

Morgana DigiBook 450 Ass. vaschetta raccolta colla — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VASCHETTA RACCOLTA COLLAПоддон для клеяP0106029-02
2MANOPOLA ZIGRINATAРучка рифлёнаяC12000050
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030380

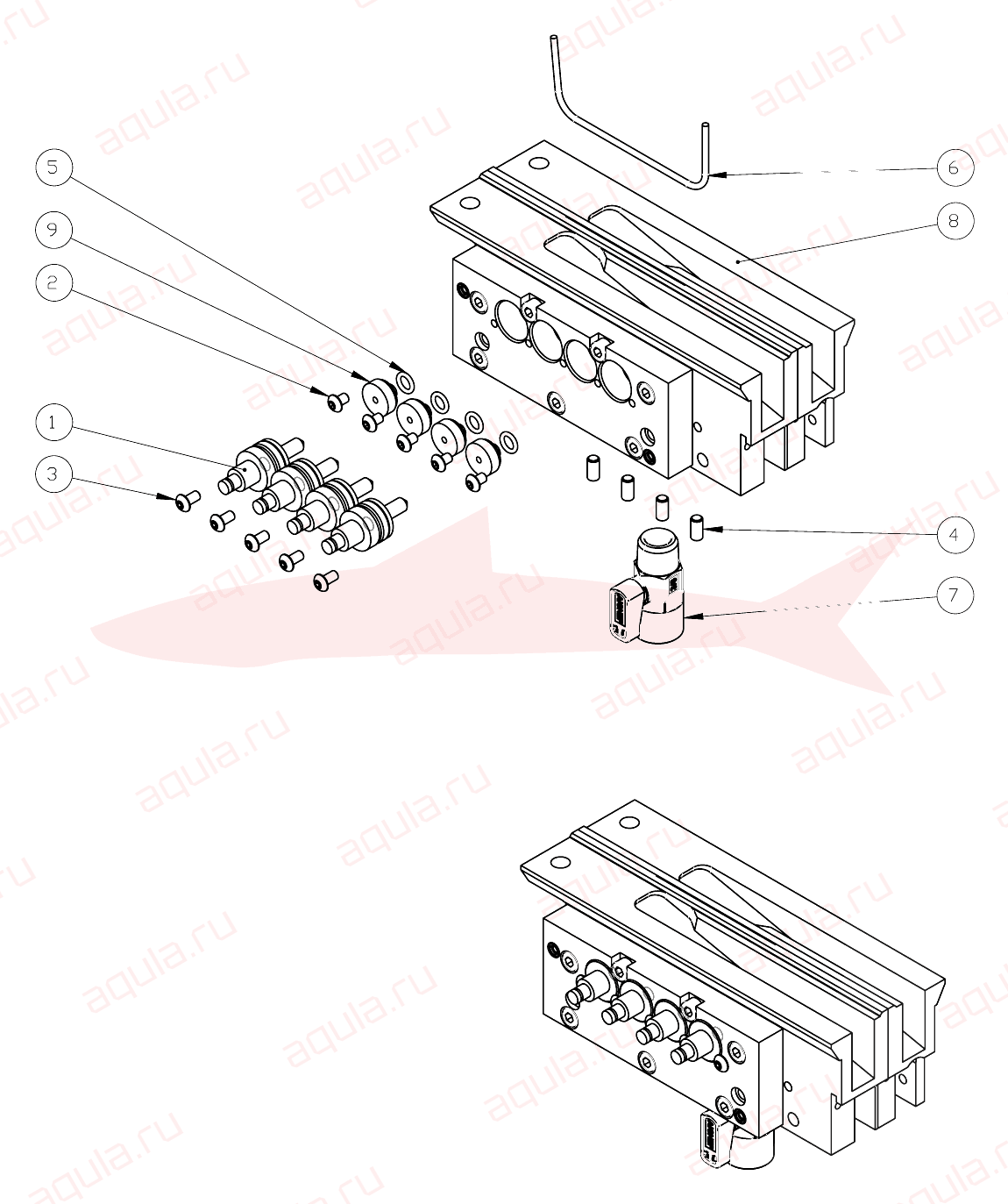

Ass. testina ricambio 450

Morgana DigiBook 450 · Узел запасной головки

Morgana DigiBook 450 Ass. testina ricambio 450 — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. BOCCOLA CENTRAGGIOУзел центрирующей втулкиA0106016-02
2VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050070
3VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050080
4GRANO UNI 5923Установочный винтC10300210
5GUARNIZIONEУплотнениеC15100010
6GUARNIZIONEУплотнениеC15100151
7VALVOLA A SFERAШаровой кранC20100040
9SEDE SPILLO D.3Седло иглыP0106110-01
10GUARNIZIONE OR 2025 VITON GUARNIZIONE OR 3181 VITON VALVOLA A SFERA M-F AIGNEP 6310 3/8" 1-02 LAVORAZIONE ESTRUSORE COMPLETOУплотнительное кольцо (O-ring)P0010601

Номера в кружке — сборочные узлы (поставляются в сборе).

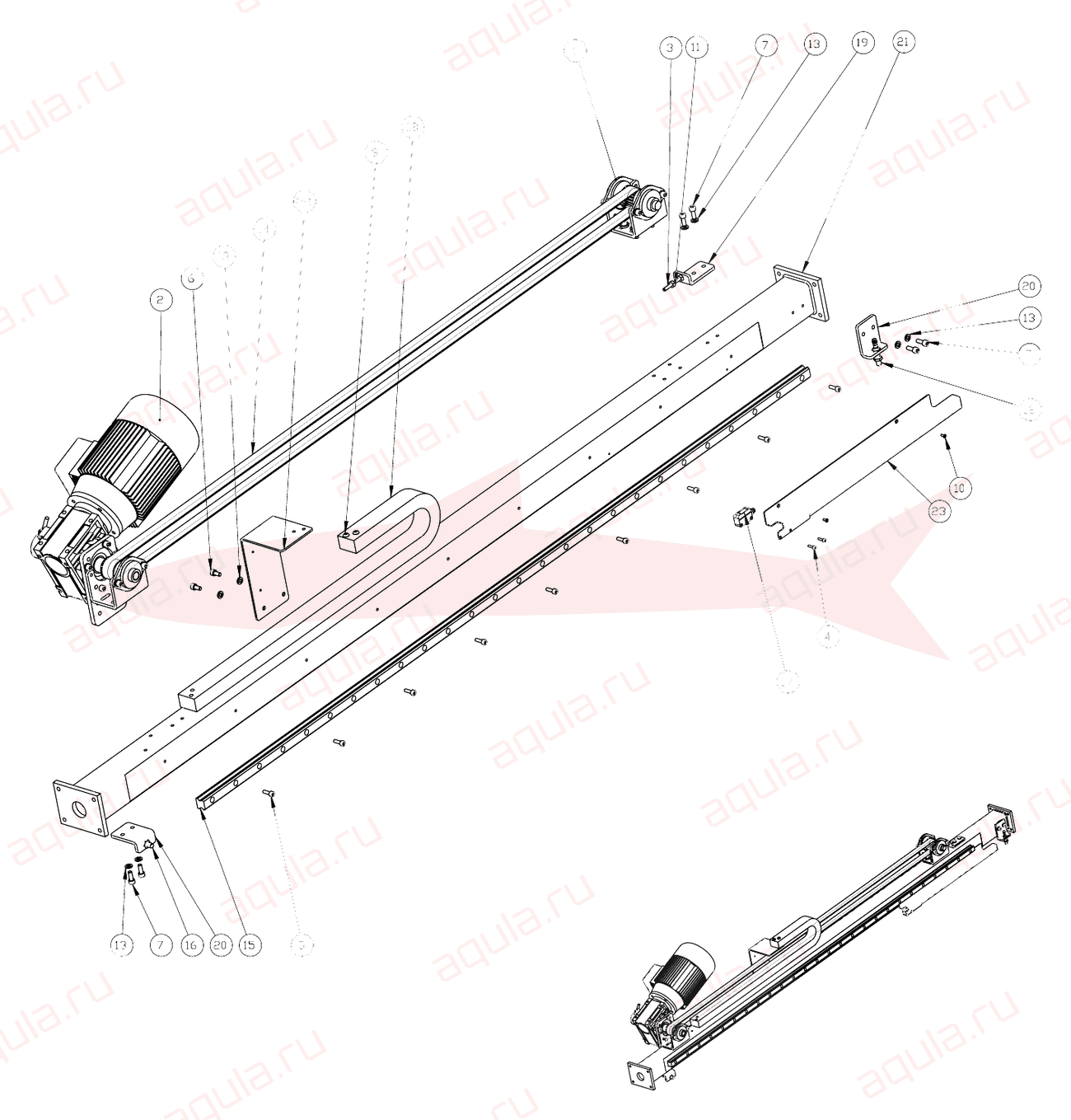

A0107001-00 Ass. trascinamento 300 st

Morgana DigiBook 450 · Узел привода каретки

Morgana DigiBook 450 A0107001-00 Ass. trascinamento 300 st — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. PULEGGIA FOLLEУзел натяжного шкиваA0107011-00

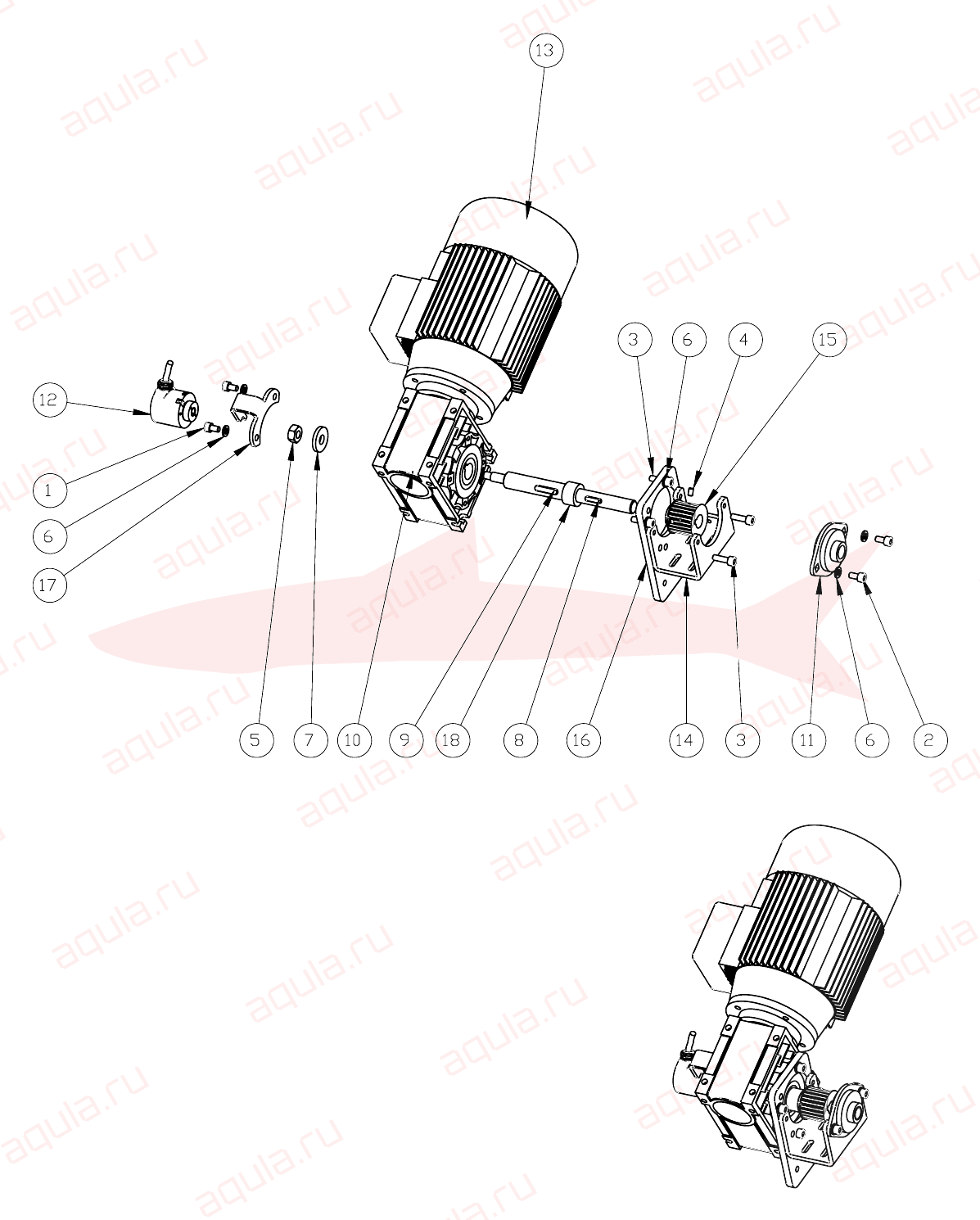

2ASS. PULEGGIA MOTRICE 300Узел приводного шкиваA0107017-03
3VITE TE 8.8 M5x50 UNI 5739 ZINC.Болт с шестигранной головкойC10010330
4VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030060
5VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030270
6VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030380
7VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030390
8VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030400
9VITE TBEI 10.9 ZINC UNI 7380 M6x10Винт с полукруглой головкой под шестигранникC10050280
10VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранникC10060020
11DADO UNI 5588ГайкаC10410040
12ROSETTA UNI 6592ШайбаC10600030
13ROSETTA UNI 6592ШайбаC10600040
14CINGHIA APERTA T5 L 2750mm LARGH. 25MMРемень открытыйC14301000
15GUIDA HIWIN HGR20-R1540-H GUIDA HIWINНаправляющаяC15500020
19TENDICINGHIAНатяжитель ремняP0107020-00
20SUPPORTO SENSOREОпора датчикаP0107021-00
21TRAVE SUPPORTO GUIDAБалка опоры направляющейP0107022-04
22SUPPORTO CANALA PORTA CAVIОпора кабельного каналаP0107024-01
23FOTOCELLULA SICK GL6 P4111ФотодатчикC40020230
24SUPPORTO SENSOREОпора датчикаP0107028-01

Номера в кружке — сборочные узлы (поставляются в сборе).

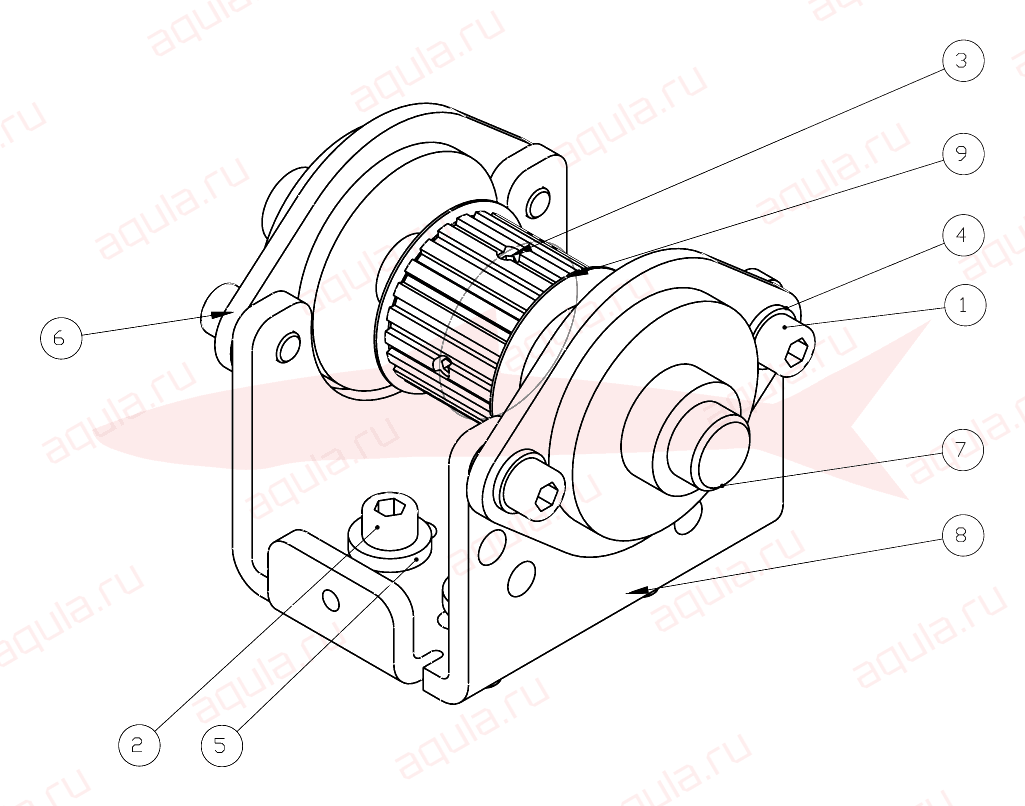

A0107011-00 Ass. puleggia folle

Morgana DigiBook 450 · Узел натяжного шкива

Morgana DigiBook 450 A0107011-00 Ass. puleggia folle — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030380
2VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030400
3GRANO UNI 5923Установочный винтC10300200
4ROSETTA UNI 6592ШайбаC10600040
5ROSETTA 6,2 x 15 RGS DesertiШайбаC10660060
6CUSCINETTO CON SUPPORTO 15 ASPFL 202 NSKПодшипник в корпусеC16050010
8SUPPORTO PULEGGIA FOLLEОпора натяжного шкиваP0107013-01
94-00 PULEGGIAP0010701

A0107017-03 Ass. puleggia motrice

Morgana DigiBook 450 · Узел приводного шкива

Morgana DigiBook 450 A0107017-03 Ass. puleggia motrice — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030370
2VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030380
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030400
4GRANO UNI 5923Установочный винтC10300200
5DADO UNI 5588ГайкаC10410070
6ROSETTA UNI 6592ШайбаC10600040
7ROSETTA DIN 6340ШайбаC10640060
8LINGUETTA UNI 6604 A 5X5X20Шпонка призматическаяC11200410
9LINGUETTA UNI 6604Шпонка призматическаяC11200560
10RIDUTTORE CHIARAVALLI CHM 40 I=7,5 PAM 71 B14РедукторC14020100
11CUSCINETTO CON SUPPORTO 15 ASPFL 202 NSKПодшипник в корпусеC16050010
12ENCODERЭнкодерC40050030
13MOTORE x INVERTER +P.T. 130° TN71B O,55KW 2P. 230/400 50 IP55 CL F B14ДвигательC40100070
14SUPPORTO PULEGGIA FOLLEОпора натяжного шкиваP0107013-01
17SUPPORTO ENCODERОпора энкодераP0107019-00

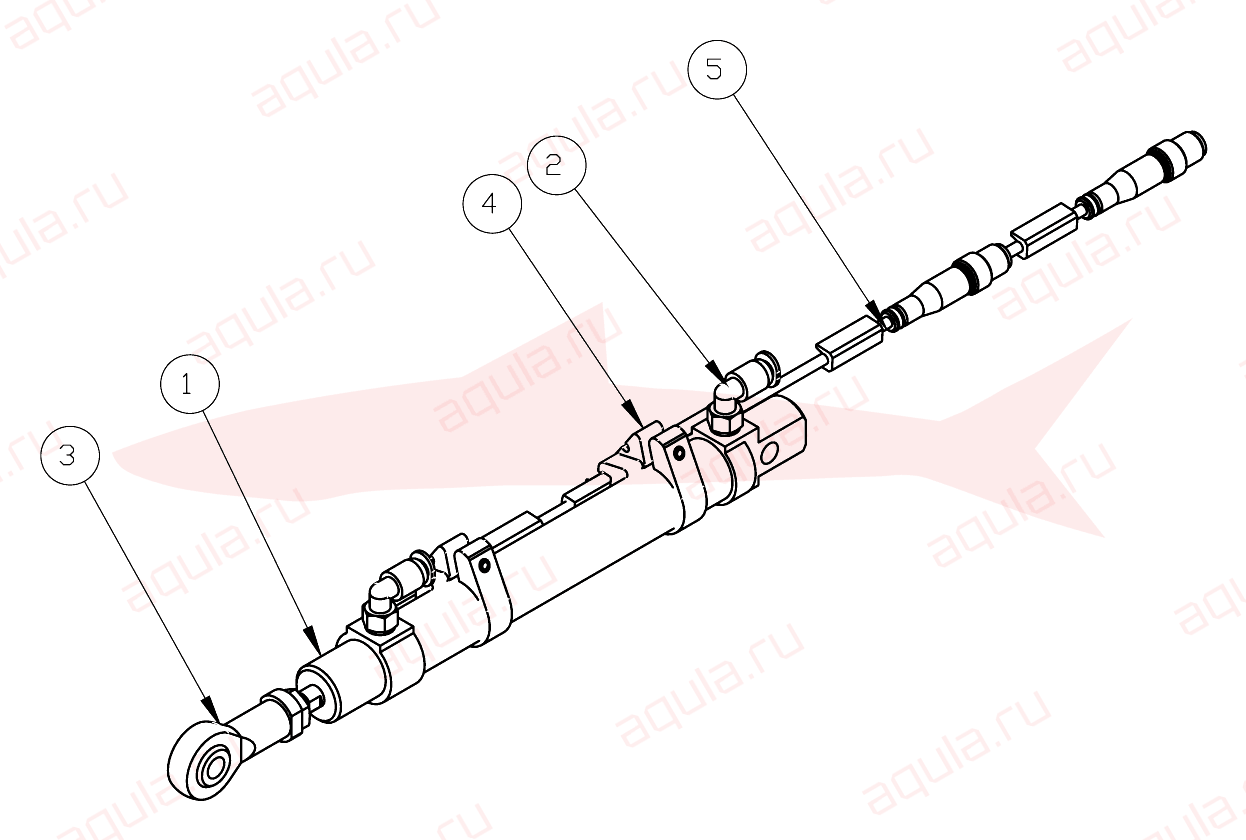

A0208102-00 Ass. cilindro rotazione manipolatore

Morgana DigiBook 450 · Узел цилиндра поворота манипулятора

Morgana DigiBook 450 A0208102-00 Ass. cilindro rotazione manipolatore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1CILINDRO FESTO DSNU 16-80-PPS-A 559266ЦилиндрC20010050
2RACCORDO QSML M5S-4 153333ФитингC20030390
3TESTA A SNODO FEMMINA MéШарнирный наконечник с внутр. резьбойC11620040
4SUPPORTO SENSORE SMBR 8-16 FESTOОпора датчикаC20070010
5FINECORSA MAGNETICO FESTO SME-8M-DS-24V-K-0.3-M8DМагнитный концевой выключательC40020040

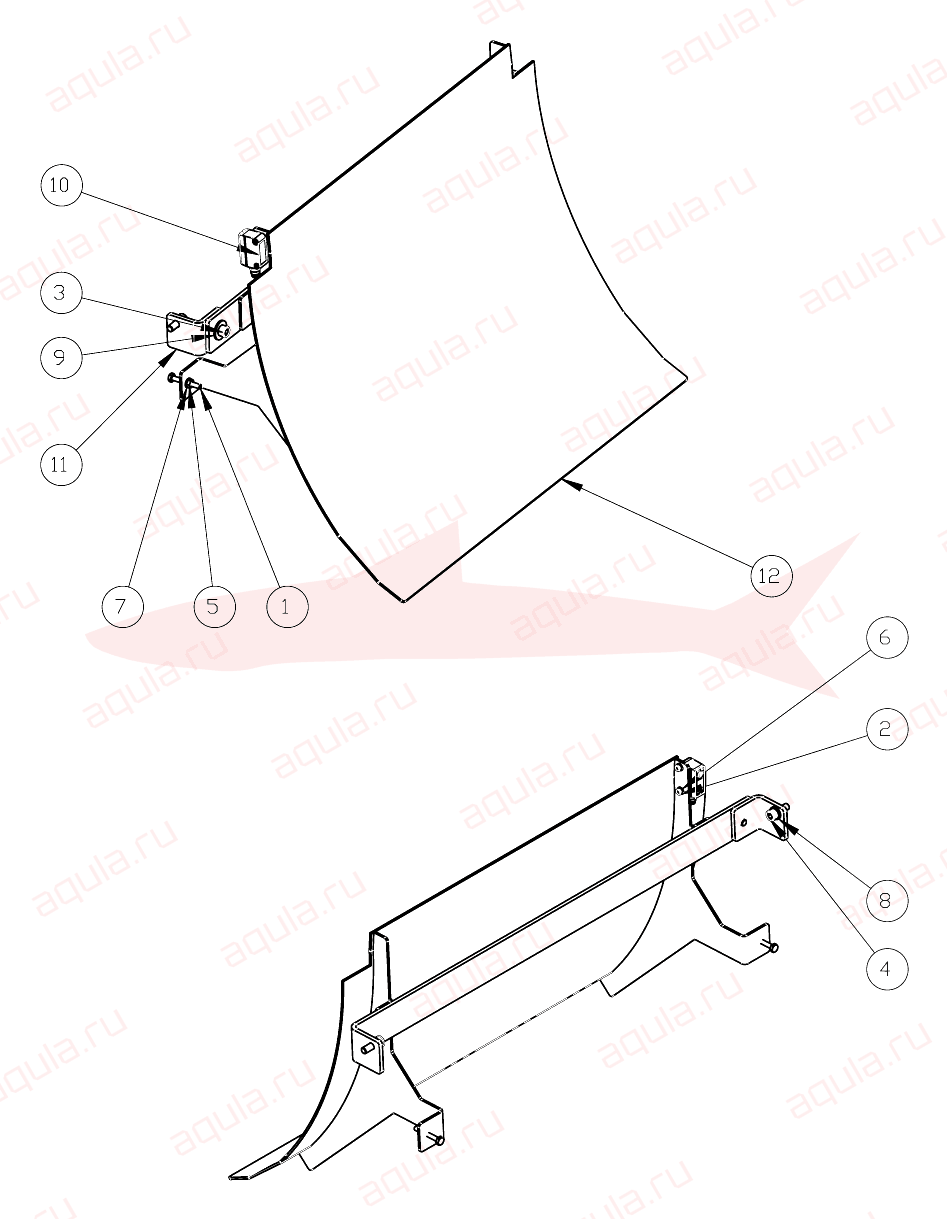

A0208103-00 Ass. scivolo scarico

Morgana DigiBook 450 · Узел лотка выгрузки

Morgana DigiBook 450 A0208103-00 Ass. scivolo scarico — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TE 8.8 M4x30 UNI 5739 ZINC.Болт с шестигранной головкойC10010170
2VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030060
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030380
4VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030390
5DADO M4 UNI 5588ГайкаC10410020
6ROSETTA 3,2 x 7 UNI 6592ШайбаC10600010
8ROSETTA UNI 6592ШайбаC10600040
9ROSETTA UNI 6593ШайбаC10610040
10FOTOCELLULA SICK GL6 P4111ФотодатчикC40020230
11ANGOLARE SUPPORTO SCIVOLOУголок опоры лоткаP0208073-00

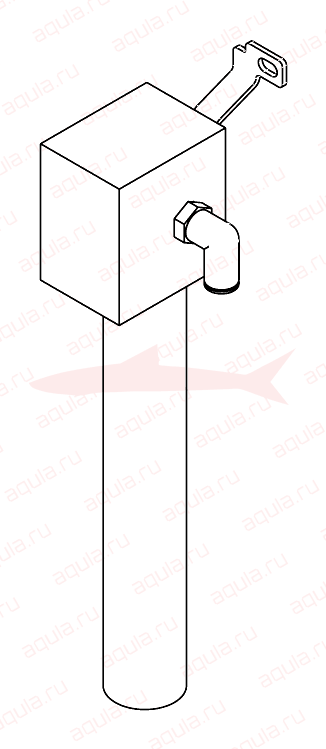

A0111008-00 Ass. essicatore

Morgana DigiBook 450 · Узел осушителя воздуха

Morgana DigiBook 450 A0111008-00 Ass. essicatore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ESSICATOREОсушитель воздухаC20300010
2SUPPORTO ESSICATOREОпора осушителяC20300020
3RACCORDO A 90Фитинг угловойC20030040

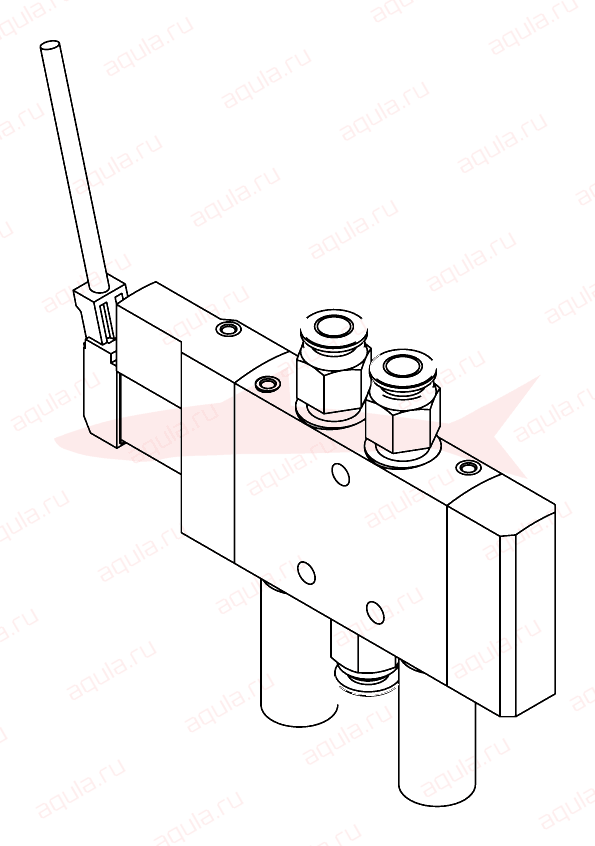

A0111010-00 Ass. elettrovalvola 5v t6

Morgana DigiBook 450 · Узел электроклапана

Morgana DigiBook 450 A0111010-00 Ass. elettrovalvola 5v t6 — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ELETTROVALVOLA CPE14-M1BH-5L-1/8ЭлектроклапанC20020030
2CONNETTORE ELETTROVALVOLAРазъём электроклапанаC40200020
3RACCORDO QS 1/8 D.6Фитинг QSC20030120
4SILENZIATOREГлушительC20040010

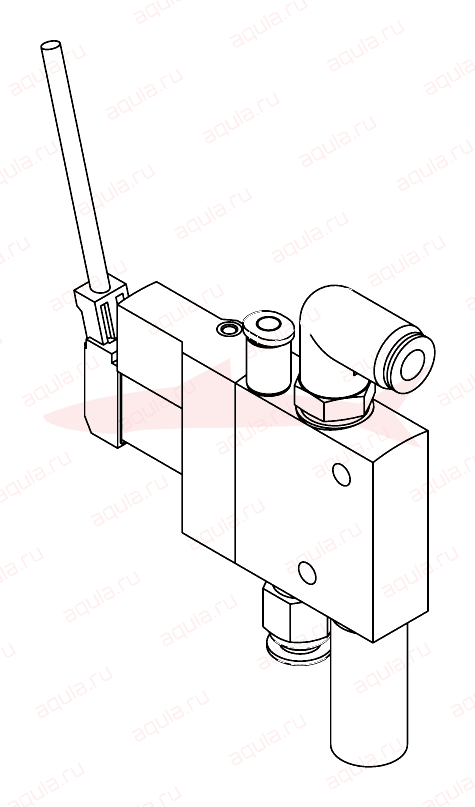

A0111012-00 Ass. elettrovalvola 3gls t6

Morgana DigiBook 450 · Узел электроклапана

Morgana DigiBook 450 A0111012-00 Ass. elettrovalvola 3gls t6 — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
2SILENZIATOREГлушительC20040010
3CONNETTORE ELETTROVALVOLAРазъём электроклапанаC40200020
4RACCORDO QSM-M3-4-IФитингC20030280
5-RACCORDO A 90Фитинг угловойC20030020
6RACCORDO QS 1/8 D.6Фитинг QSC20030120
7ELETTROVALVOLAЭлектроклапанC20020020

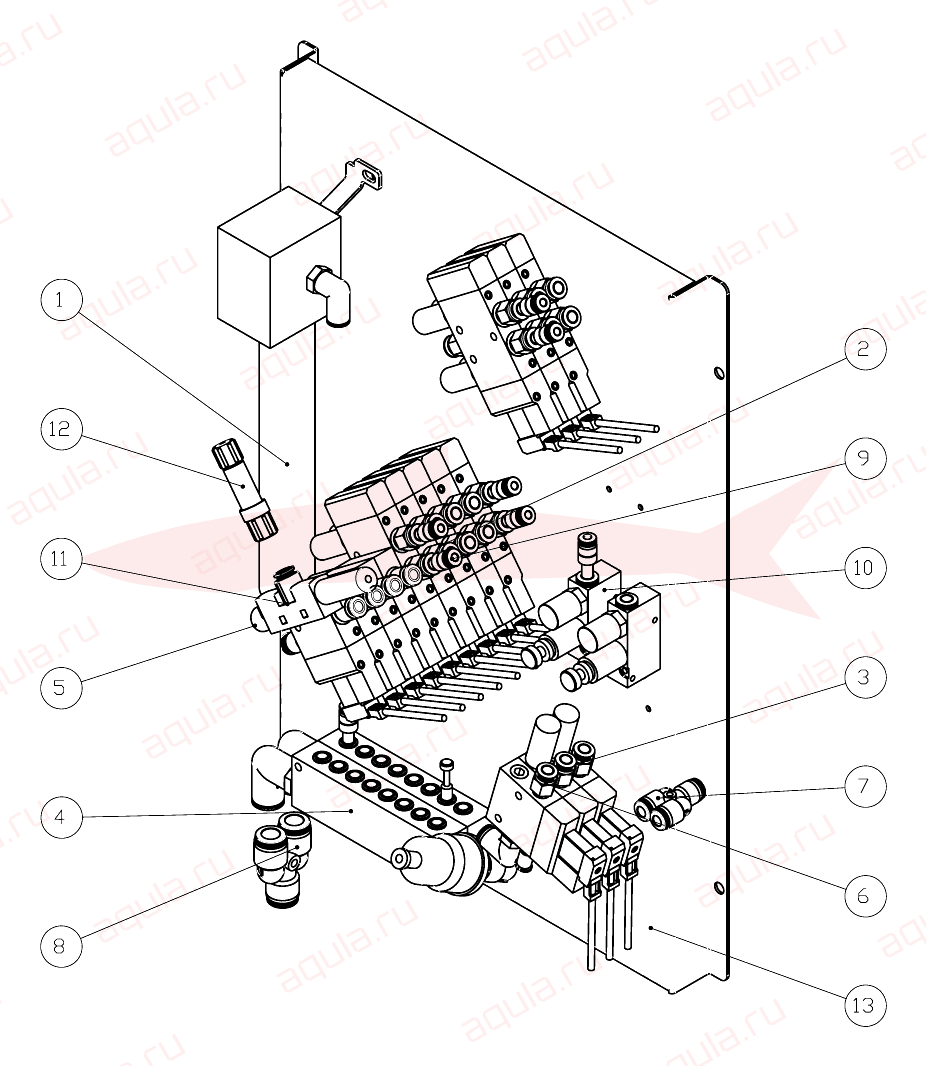

A0111017-00 Ass. pannello pneumatico 450

Morgana DigiBook 450 · Узел пневмопанели

Morgana DigiBook 450 A0111017-00 Ass. pannello pneumatico 450 — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. ESSICATOREУзел осушителя воздухаA0111008-00
2ASS. ELETTROVALVOLA 5V T6Узел электроклапанаA0111010-00
3ASS. ELETTROVALVOLA 3GLS T6Узел электроклапанаA0111012-00
4ASS. SERBATOIOУзел ресивераA0411018-00
5ASS. VALVOLA 3 VIE PILOTAGGIO ESTERNOУзел клапанаA0411019-00
6ASS. ELETTROVALVOLA 3GLS T6 TAPPATAУзел электроклапанаA0111020-00
7RACCORDO Y QSY 6 153149 FESTOФитинг Y-образныйC20030300
8RACCORDO QSY-10 FESTOФитингC20030320
9RACCORDO RIDUZIONEФитинг переходнойC20030340
10VALVOLA CONTROLLO PRESSIONEКлапан контроля давленияC20400020
11UGELLO PER VUOTO VN10-H T3 PQ2-VQ2-R01Вакуумное соплоC20420020
13LAMIERA PANNELLO PNEUMATICOЛист пневмопанелиP0101031-06

Номера в кружке — сборочные узлы (поставляются в сборе).

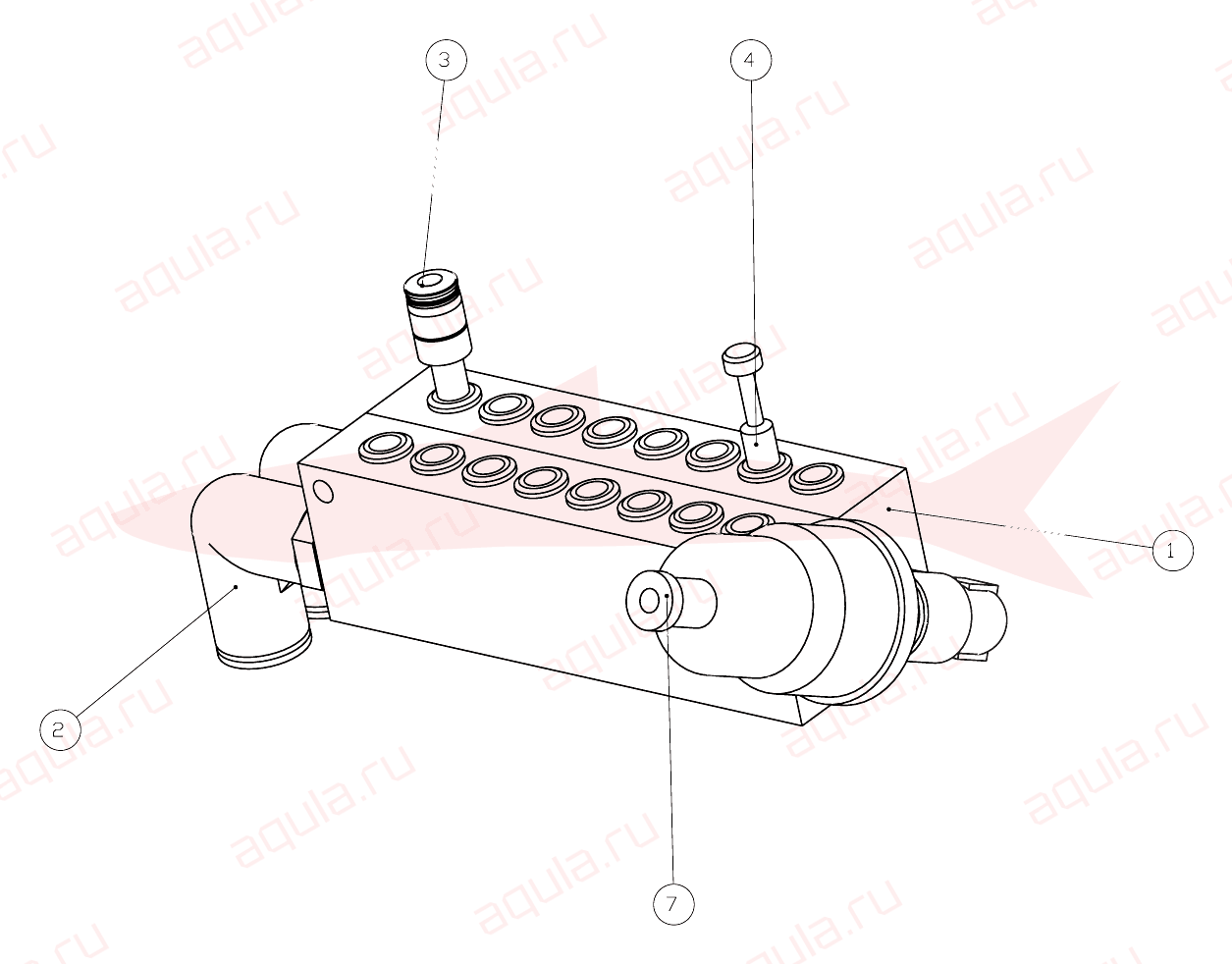

A0411018-00 Ass. distributore pneumatico 450

Morgana DigiBook 450 · Узел пневмораспределителя

Morgana DigiBook 450 A0411018-00 Ass. distributore pneumatico 450 — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1COLLETTOREКоллекторC20033020
2RACCORDO A 90Фитинг угловойC20030060
3RACCORDO RIDUZIONEФитинг переходнойC20030340
4TAPPOЗаглушкаC20030240
5RACCORDOФитингC20033000
6RIDUZIONEПереходникC20033010
7ASS. PRESSOSTATOУзел реле давленияA0111007-00

Номера в кружке — сборочные узлы (поставляются в сборе).

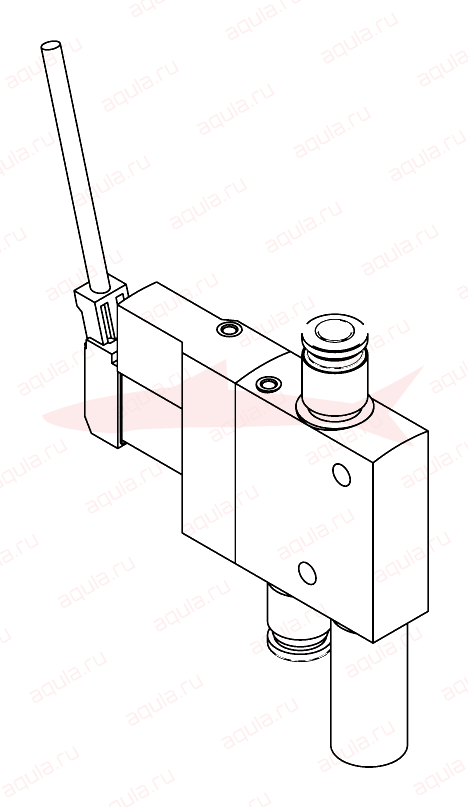

A0411019-00 Ass. elettrovalvola 3v t6 dritta

Morgana DigiBook 450 · Узел электроклапана

Morgana DigiBook 450 A0411019-00 Ass. elettrovalvola 3v t6 dritta — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ELETTROVALVOLA CPE14-M1BH-3GL-1/8 196929 FESTOЭлектроклапанC20020010
2RACCORDO QS 1/8 D.6Фитинг QSC20030120
3SILENZIATOREГлушительC20040010
4CONNETTORE ELETTROVALVOLAРазъём электроклапанаC40200020

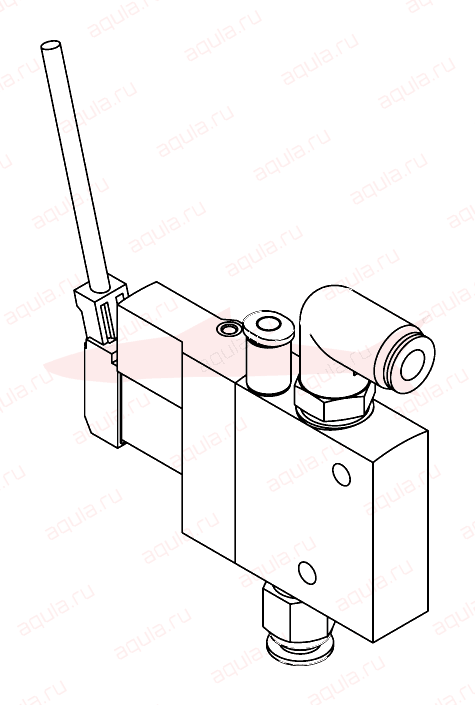

A0111020-00 Ass. elettrovalvola 3gls t6 tappata

Morgana DigiBook 450 · Узел электроклапана

Morgana DigiBook 450 A0111020-00 Ass. elettrovalvola 3gls t6 tappata — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
2TAPPO CONICOЗаглушка коническаяC20060020
3CONNETTORE ELETTROVALVOLAРазъём электроклапанаC40200020
4RACCORDO QSM-M3-4-IФитингC20030280
5-RACCORDO A 90Фитинг угловойC20030020
6RACCORDO QS 1/8 D.6Фитинг QSC20030120
7ELETTROVALVOLAЭлектроклапанC20020020

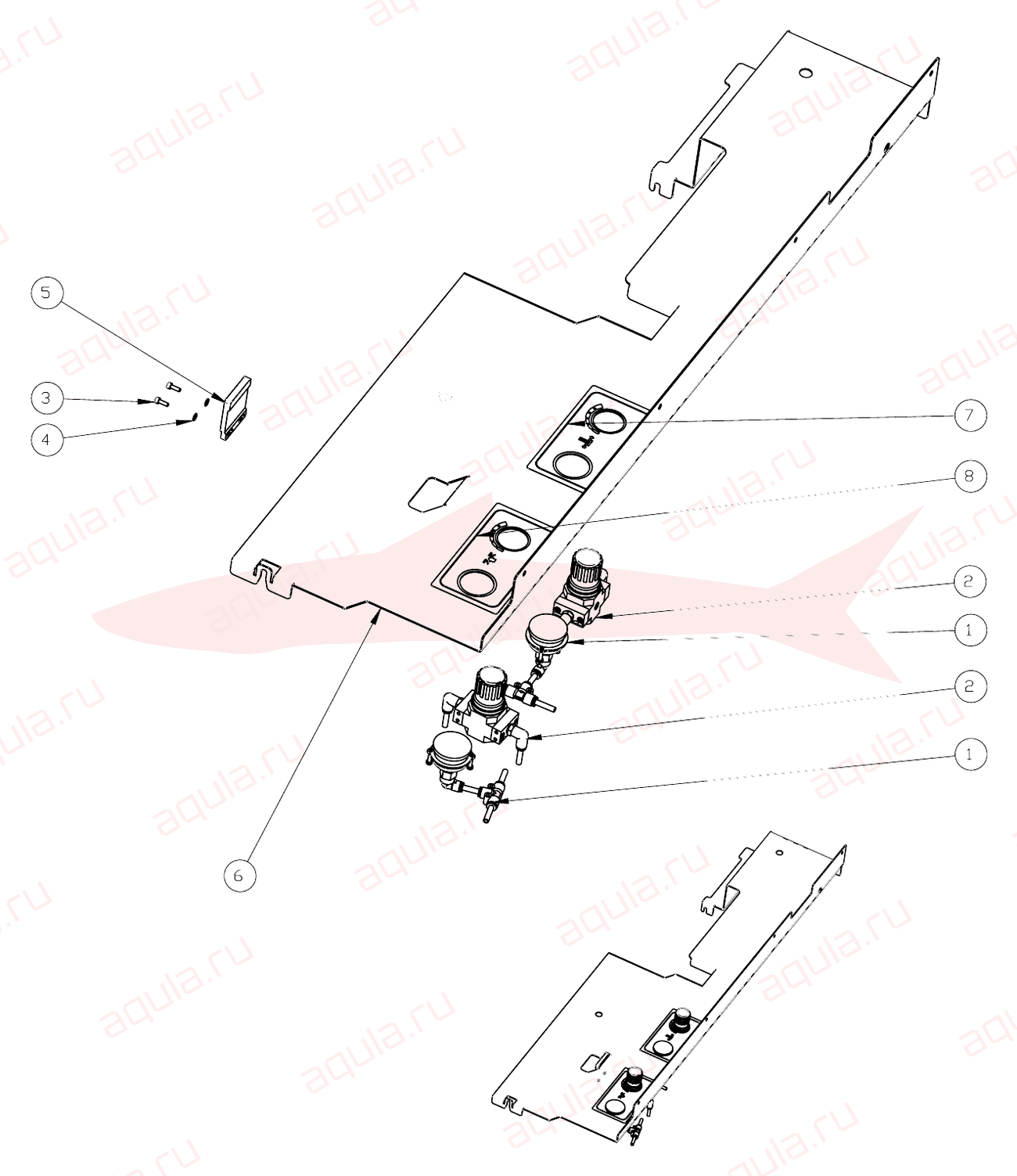

A0201022-00 Ass. supporto manometri

Morgana DigiBook 450 · Узел опоры манометров

Morgana DigiBook 450 A0201022-00 Ass. supporto manometri — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. MANOMETRO DA PANNELLOУзел панельного манометраA0111013-00
2ASS. REGOLATORE DI PRESSIONEУзел регулятора давленияA0111014-00
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030140
4ROSETTA UNI 6592ШайбаC10600020
5CONSOLLE INTERNA XLВнутренний пульт XLP0101067-02
7TARGHETTA MANOMETRO PRESSAТабличка манометра прессаP0101082-01
8SUPPORTO GRUPPO COLLAОпора клеевой группыP0101093-01

Номера в кружке — сборочные узлы (поставляются в сборе).

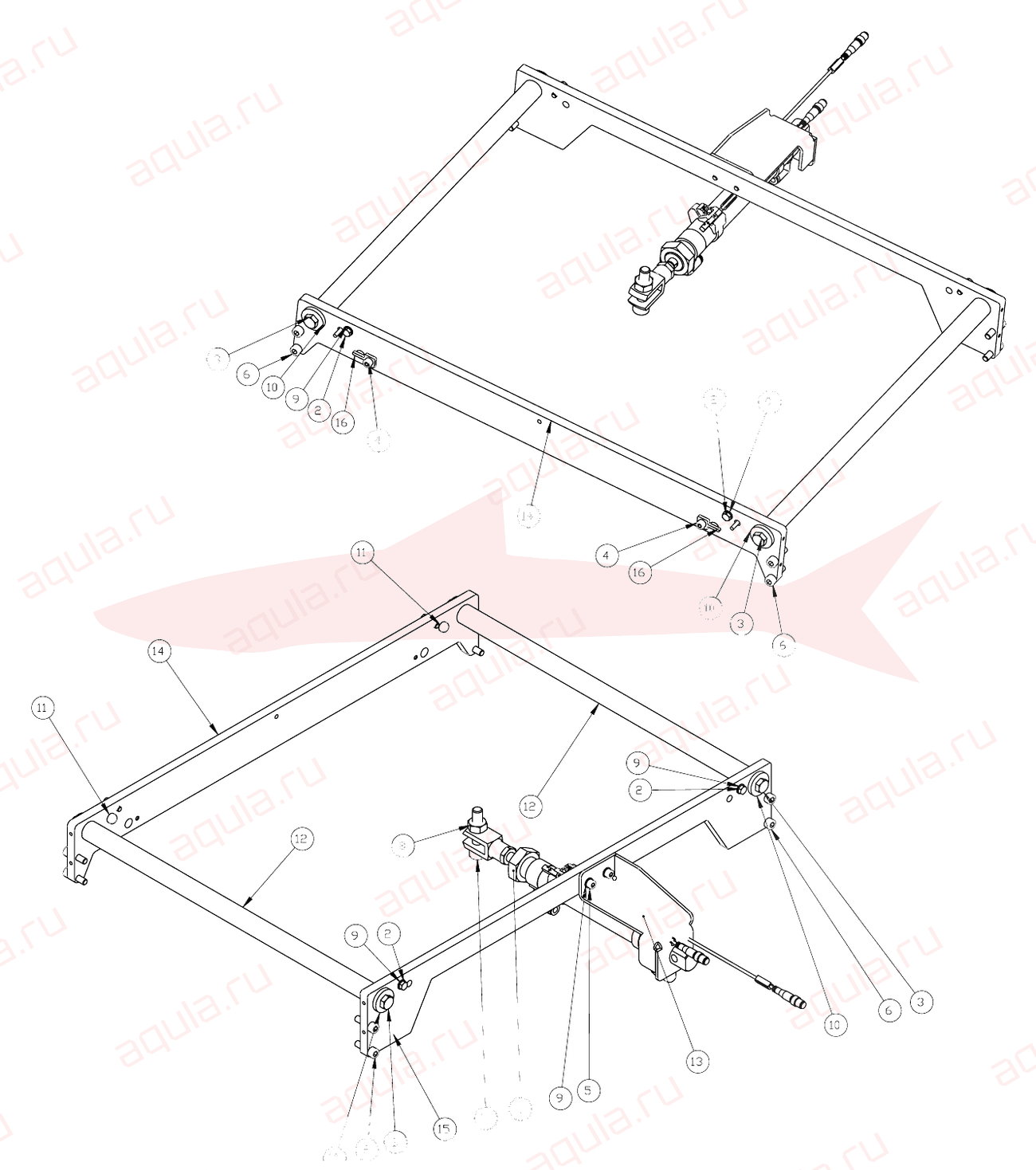

A0208094-00 Ass. struttura superiore

Morgana DigiBook 450 · Узел верхней конструкции

Morgana DigiBook 450 A0208094-00 Ass. struttura superiore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул

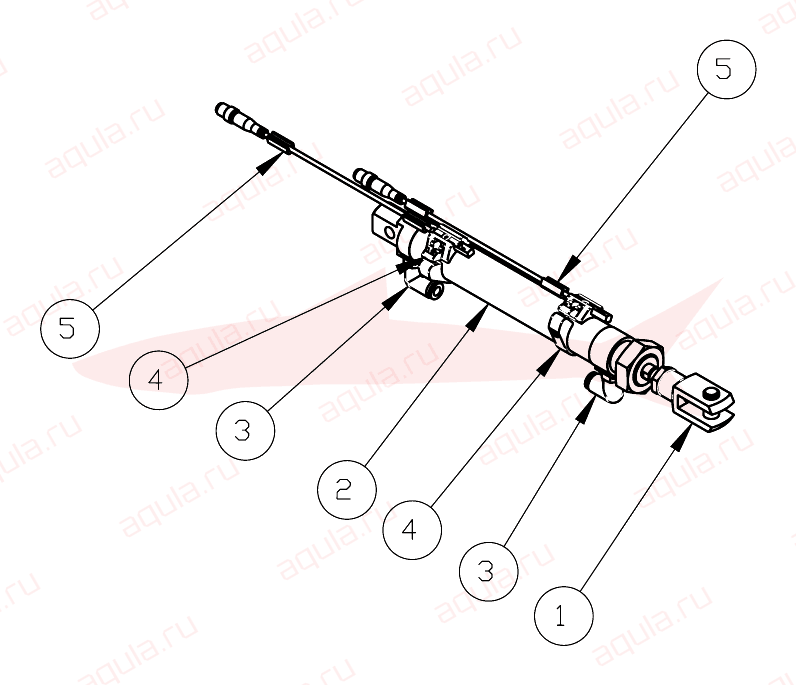

1ASS. CILINDRO PIASTRA DORSOУзел цилиндра плиты корешкаA0208095-00
2VITE UNI 5739ВинтC10010260
3VITE UNI 5739ВинтC10010520
4VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030260
5VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030270
6VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030400
7VITE TCEI 8.8 ZINC UNI 5931 M10x45Винт с цилиндрической головкой под шестигранникC10030670
8DADO UNI 5588ГайкаC10410070
9ROSETTA UNI 6592ШайбаC10600030
10ROSETTA 8,5 x 25 RGS DesertiШайбаC10660110
11PIEDINO IN SILICONE RICHCO 65SH BPM-3BKОпора силиконоваяC11900020
12BARRA DI SCORRIMENTOНаправляющая штангаP0208016-00
13SUPPORTO CILINDRO ANTERIOREПередняя опора цилиндраP0208036-01
14LAMIERA RINFORZO CARRELLOЛист усиления кареткиP0108059-00
15SUPPORTO BARRE ANTERIORE MAGGIORATOПередняя опора штанг усиленнаяP0208060-00
16FERMO MOLLAУпор пружиныP0208075-00

Номера в кружке — сборочные узлы (поставляются в сборе).

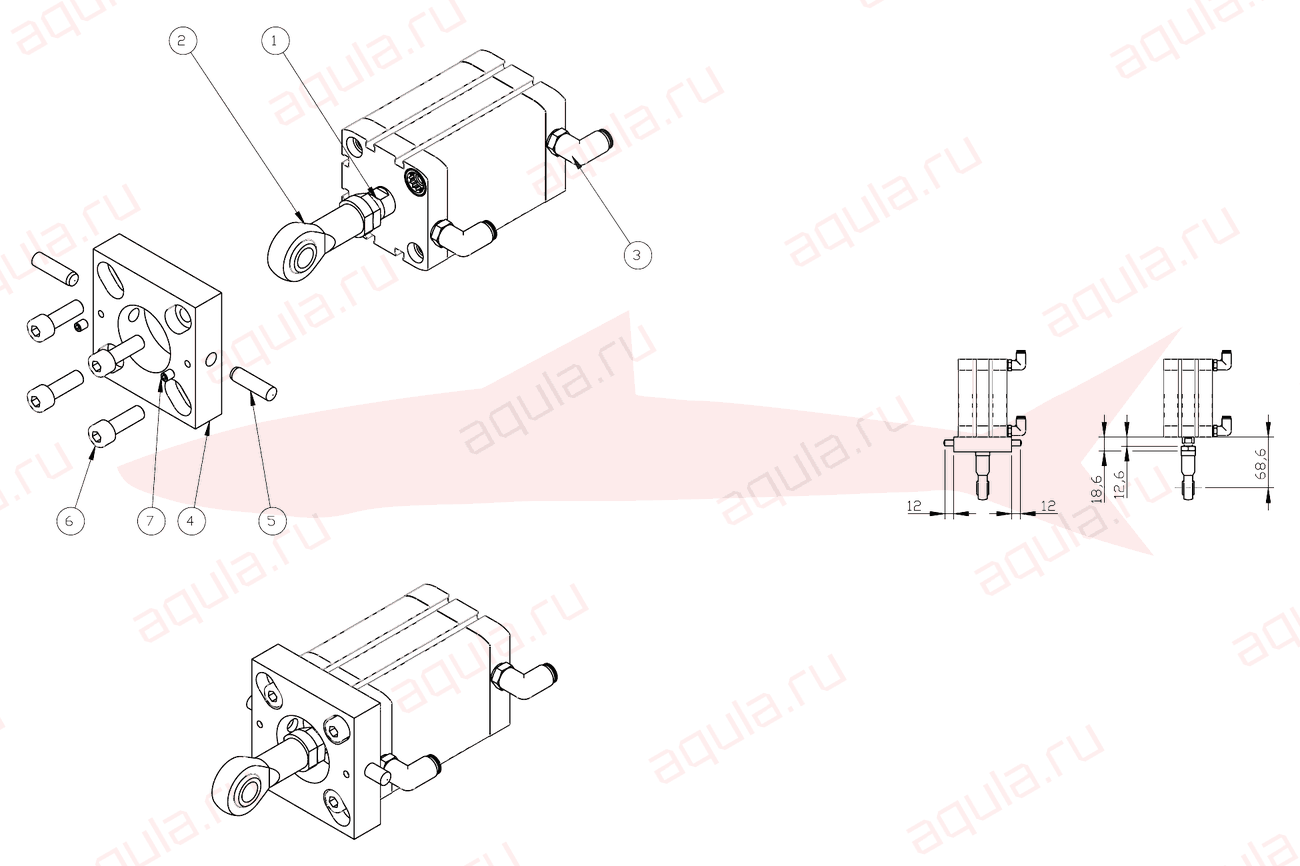

A0208098-00 Ass. cilindro salita pressa

Morgana DigiBook 450 · Узел цилиндра подъёма пресса

Morgana DigiBook 450 A0208098-00 Ass. cilindro salita pressa — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1CILINDRO FESTO ADN 50-60 APA 536339ЦилиндрC20010130
2TESTA A SNODO FEMMINA M12X1.25Шарнирный наконечник с внутр. резьбойC11620070
3-RACCORDO A 90Фитинг угловойC20030020
5SPINA CIL m6 TEMPR. RETT. UNI 6364-AШтифт цилиндрическийC10900920
6VITE TCEI 8.8Винт с цилиндрической головкой под шестигранникC10030520
7GRANO UNI 5923Установочный винтC10300190

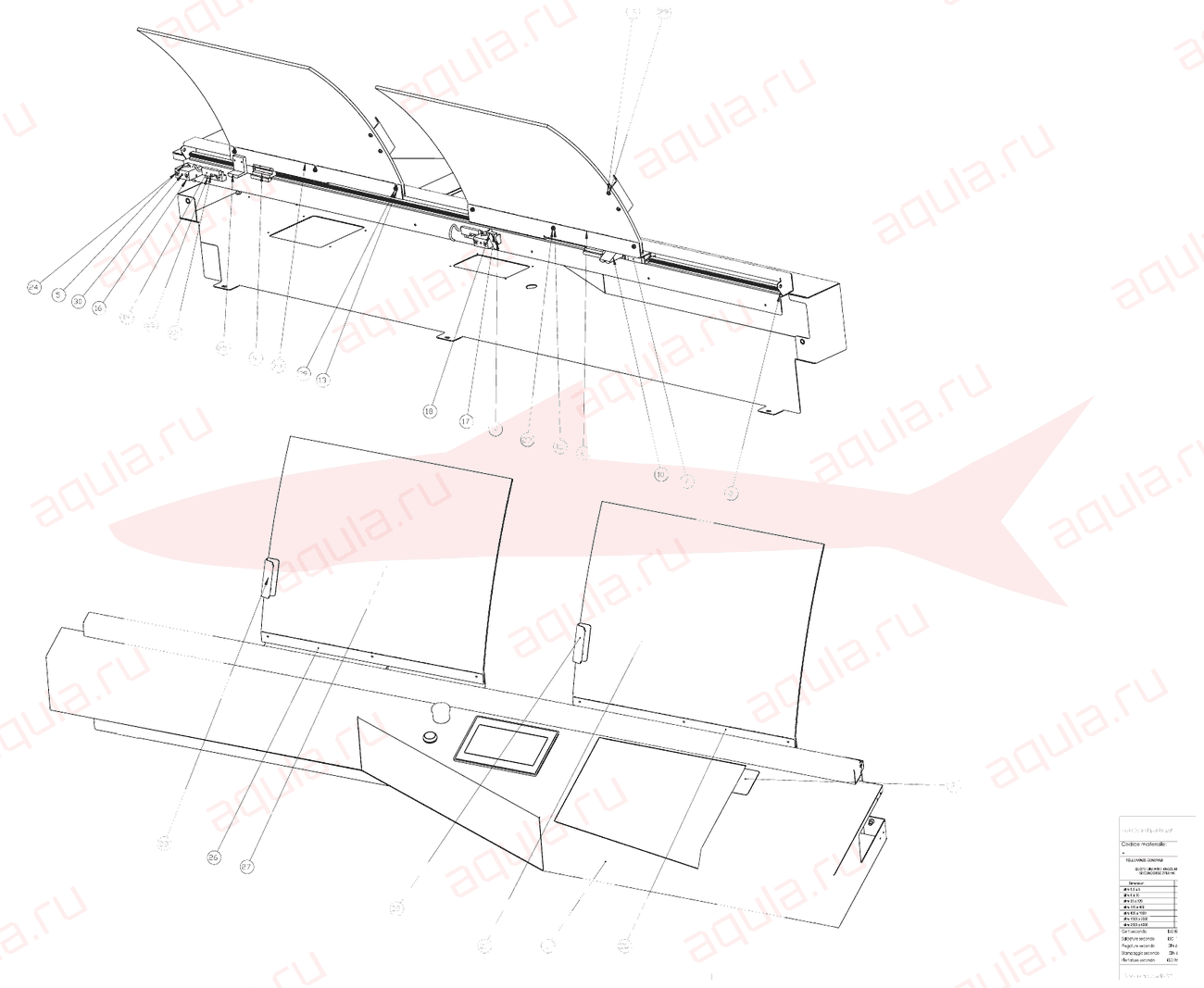

A0201023-00 Ass. consolle

Morgana DigiBook 450 · Узел пульта

Morgana DigiBook 450 A0201023-00 Ass. consolle — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1CONSOLLE CON TAVOLINO INTEGRATOПульт со встроенным столикомP0101105-00
2TARGHETTA FRONTALE 300Передняя табличкаP0101103-00
3COPERTURA TAVOLINO MISURAКрышка измерительного столикаP0101094-00
4COPERCHIO CONNESSIONIКрышка разъёмовP0101096-00
6AGGANCIO PLEX DXКрепление плексигласа правоеP0101110-00
9DISTANZIALE SENSORE SICUREZZAПроставка датчика безопасностиP0101114-00
10BLOCCAGGIO PORTA SXФиксатор дверцы левыйP0101116-00
12VITE TE 8.8 M4x6 UNI 5739 ZINC.Болт с шестигранной головкойC10010100
16SUPPORTO POSIZIONATOREОпора фиксатораP0101115-00
18ANGOLARE DI FERMO.Упорный уголокP0201021-00
20AGGANCIO PLEX SXКрепление плексигласа левоеP0101111-00
25BLOCCAGGIO PORTA DXФиксатор дверцы правыйP0101117-00
26FISSAGGIO PLEXКрепление плексигласаP0101113-00
27PLEXIGLASПлексигласP0101112-00
28MANIGLIA PLEXIGLASSРучка плексигласовой крышкиP0201020-00
29VITE TCEI 8.8 ZINC UNI 5931 M3x16Винт с цилиндрической головкой под шестигранникC10030070

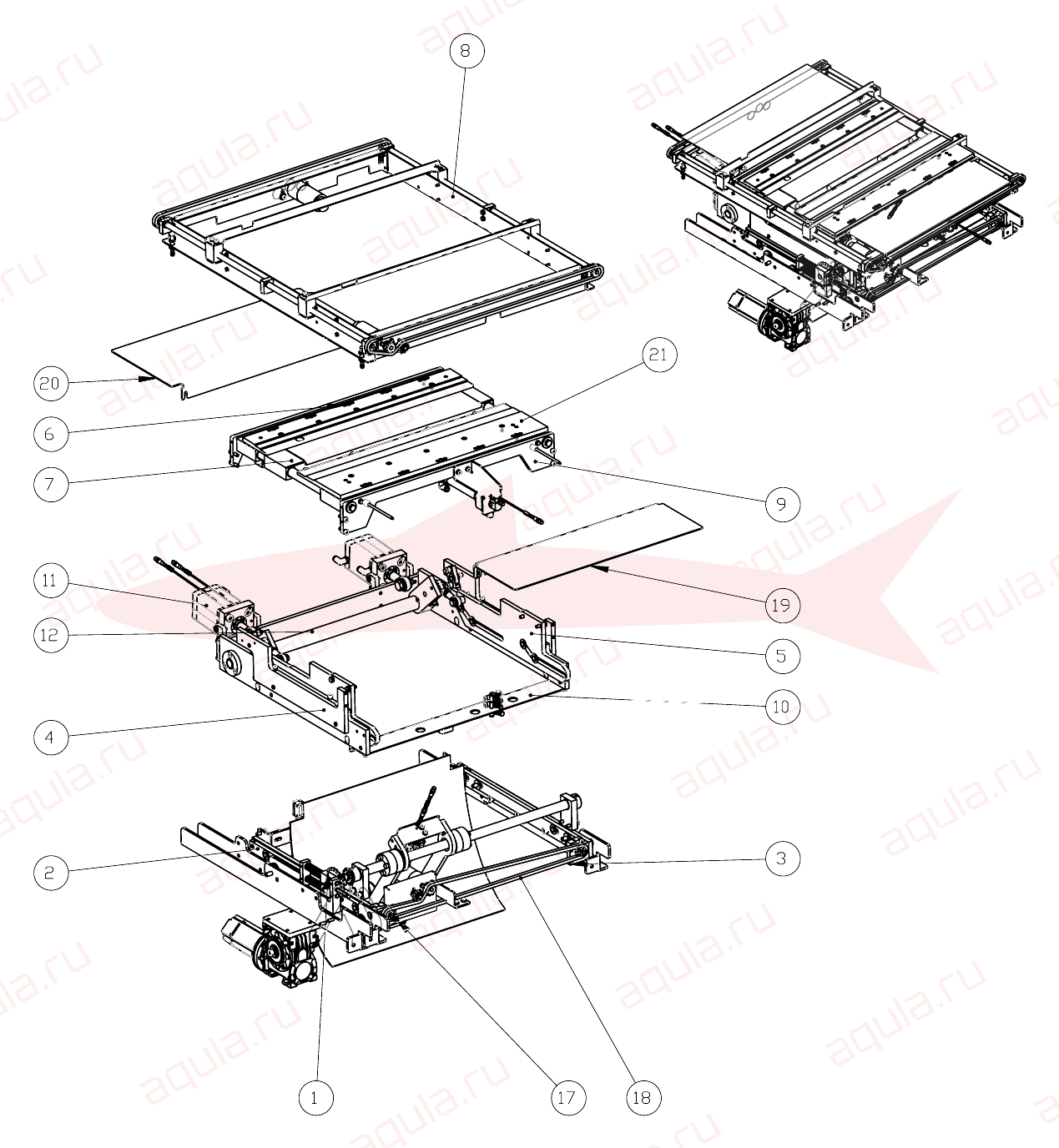

Pressa mb 450

Morgana DigiBook 450 · Пресс

Morgana DigiBook 450 Pressa mb 450 — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. PRESSA 200Узел прессаA0408002-01

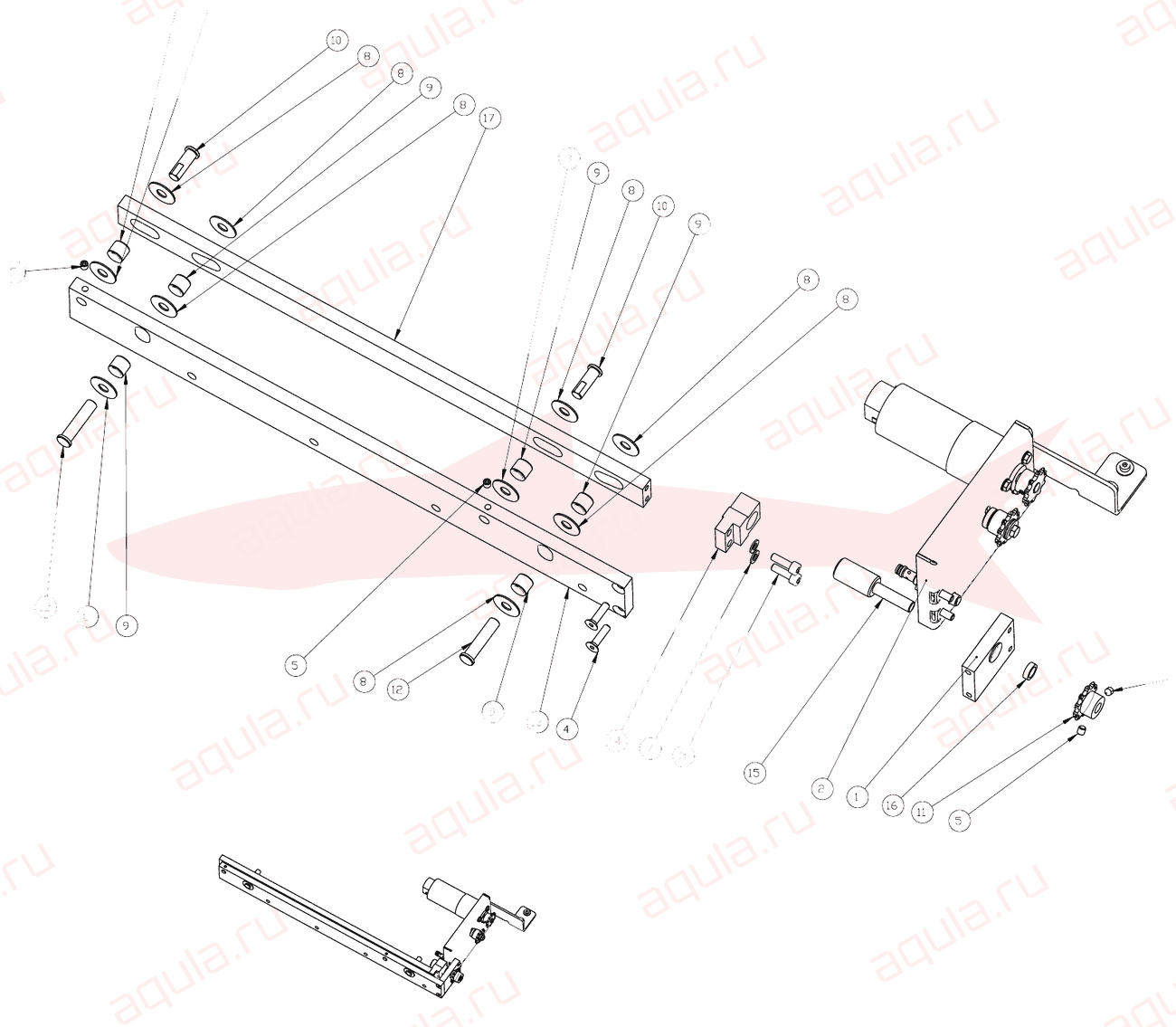

2ASS. REGOLAZIONE ALTEZZA SXУзел регулировки высоты левыйA0208079-00
3ASS. TENDITOREУзел натяжителяA0208081-00
9ASS. STRUTTURA SUPERIOREУзел верхней конструкцииA0208094-00
10ASS. TRAVERSO REGOLATORI FLUSSOУзел поперечины регуляторов потокаA0208096-00
11ASS. SUPPORTO CILINDRI POSTERIORIУзел опоры задних цилиндровA0208097-00

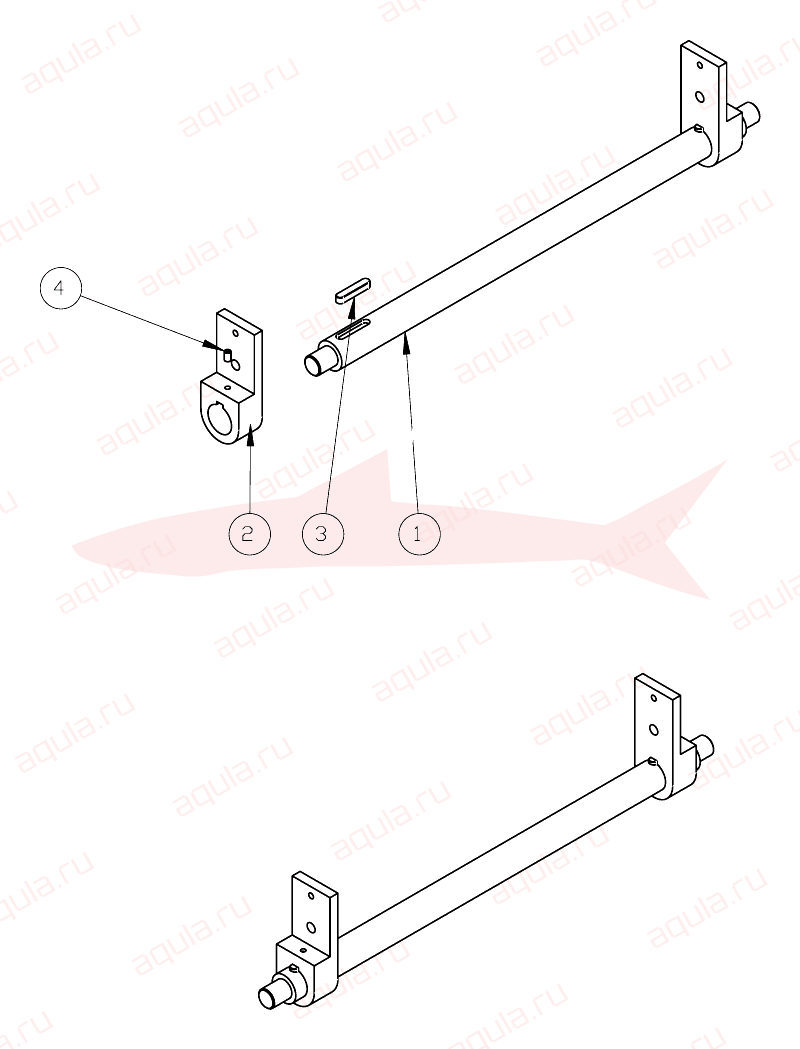

12ASS. ALBERO MOVIMENTO PRESSAУзел вала привода прессаA0208099-00
13VITE UNI 5739ВинтC10010500
14VITE TCEI 8.8 ZINC UNI 5931 M8x30Винт с цилиндрической головкой под шестигранникC10030530
15DADO AUTOBL EN ISO 10511Гайка самоконтрящаясяC10430050
16VITE TSPEI 10.9 ZINC UNI 5933 M4x10Винт с потайной головкой под шестигранникC10060120
17GIUNTO PER CATENAСоединительное звено цепиC14190030
18CATENA PASSO 8ЦепьC14200030
19LAMIERA APPOGGIO COPERTINE ANT. MAGGIORATAПередний лист подачи обложек усиленныйP0208069-00

Номера в кружке — сборочные узлы (поставляются в сборе).

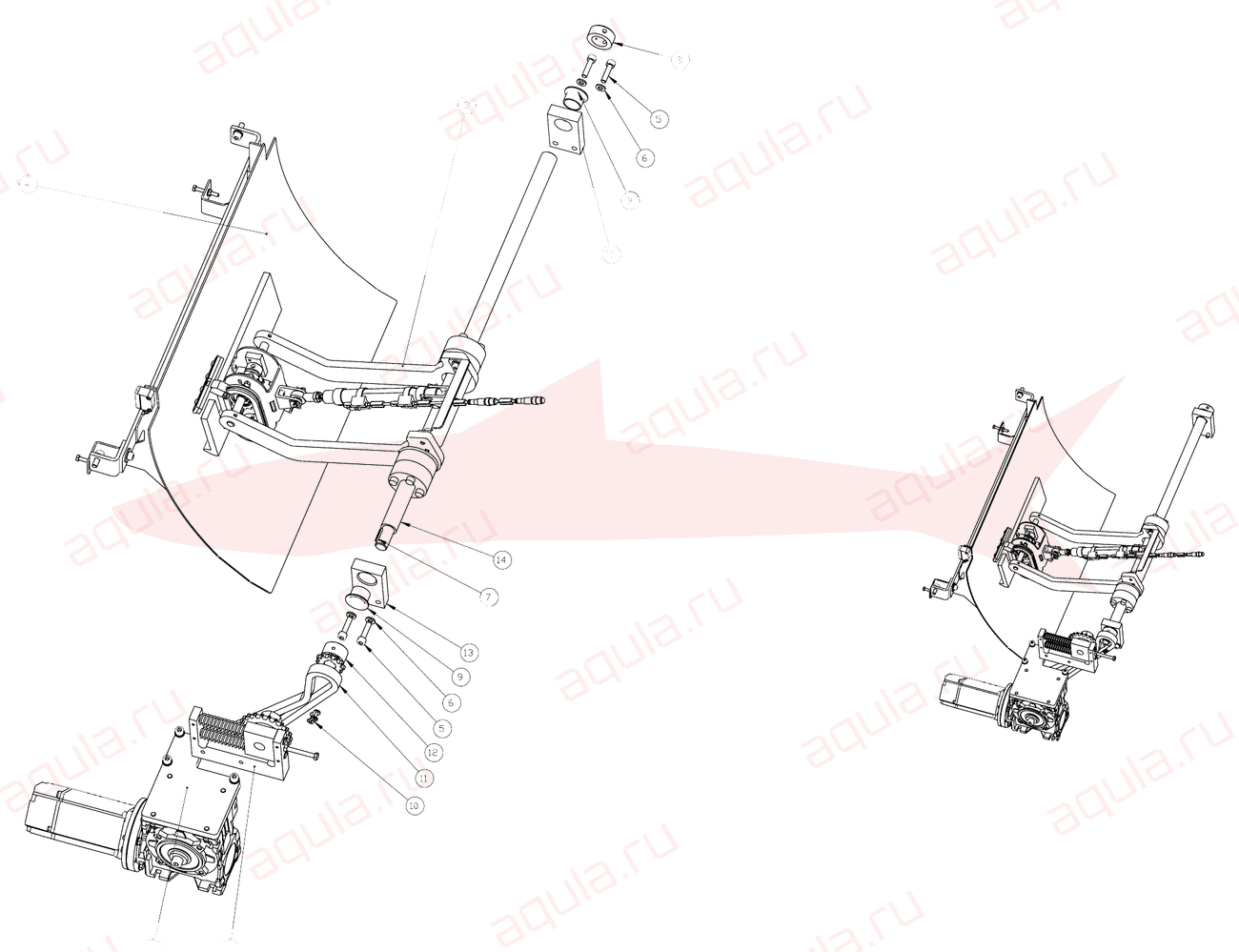

A0408002-01 Ass. braccetto manipolatore

Morgana DigiBook 450 · Узел рычага манипулятора

Morgana DigiBook 450 A0408002-01 Ass. braccetto manipolatore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. TENDICATENA MANIPOLATOREУзел натяжителя цепи манипулятораA0208049-00
2ASS. RIDUTTORE MANIPOLATOREУзел редуктора манипулятораA0208100-00
3ASS. BRACCIO MANIPOLATOREУзел руки манипулятораA0208101-00
4ASS. SCIVOLO SCARICOУзел лотка выгрузкиA0208103-00
5VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030410
6ROSETTA UNI 6592ШайбаC10600040
7LINGUETTA UNI 6604 A 5X5X20Шпонка призматическаяC11200410
8ANELLO DI BLOCCAGGIO DIN705 ABUСтопорное кольцоC11300110
9BOCCOLA AUTOL FL 20x23 D.30 L= 15Втулка самосмазывающаяся с буртомC11750570
10GIUNTO PER CATENAСоединительное звено цепиC14190030
11CATENA PASSO 8ЦепьC14200030
12PIGNONE SYSTEM BEA 3/8'x7/32" Z=11 Di=15 DIN 8187ЗвёздочкаC14250010
13MENSOLA APPOGGIOОпорная консольP0412011-00
14ASSE ROTAZIONE BRACCETTO MAGGIORATOОсь поворота рычага усиленнаяP0212043-00

Номера в кружке — сборочные узлы (поставляются в сборе).

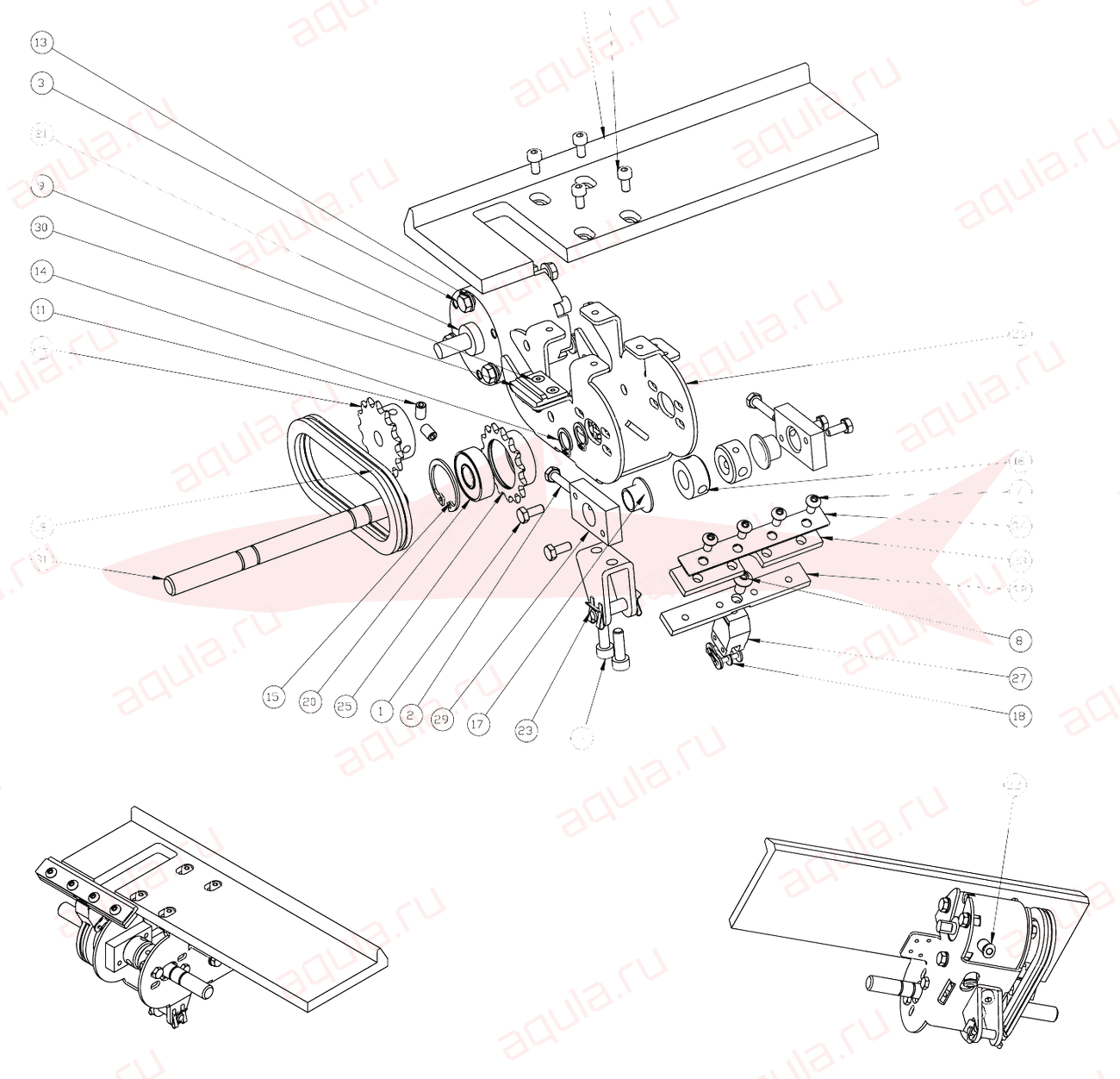

A0208003-01 Ass. manipolatore

Morgana DigiBook 450 · Узел манипулятора

Morgana DigiBook 450 A0208003-01 Ass. manipolatore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TE 8.8 M4x10 UNI 5739 ZINC.Болт с шестигранной головкойC10010120
2VITE TE 8.8 M4x20 UNI 5739 ZINC.Болт с шестигранной головкойC10010150
3VITE UNI 5739ВинтC10010250
4VITE TE 8.8 M5x30 UNI 5739 ZINC.Болт с шестигранной головкойC10010290
5VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030120
6VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030270
7VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050080
8VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050190
9VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранникC10060020
10GRANO M3xé UNI 5923Установочный винтC10300040
11GRANO UNI 5923Установочный винтC10300200
12DADO M3 UNI 5588ГайкаC10410010
13ROSETTA UNI 6592ШайбаC10600030
14SEGER PER ESTERNI UNI 7435Стопорное кольцо наружноеC10800080
15SEGER PER INTERNI UNI 7437 D. 26Стопорное кольцо внутреннееC10810190
16ANELLO DI BLOCCAGGIO DIN705 ABUСтопорное кольцоC11300040
17BOCCOLA AUTOL FL 10x12 D.18 L=Втулка самосмазывающаяся с буртомC11750250
18GIUNTO PER CATENAСоединительное звено цепиC14190030
19CATENA PASSO 8ЦепьC14200030
20MANOPOLA ZIGRINATAРучка рифлёнаяC12000050
22RACCORDO 153315 QSM-MS-4-| FFSTOФитингC20030420
24PIASTRINA FISSAGGIO SENSOREПластина крепления датчикаP0412014-00
25PIGNONE FOLLE 8x3 Z=15Звёздочка натяжнаяP0212015-00
26DISTANZIALE LEVAПроставка рычагаP0412016-00
27ELASTICO DI TENSIONEНатяжная резинкаP0412017-00
28PIANO MANIPOLATOREСтол манипулятораP0212018-02
29BLOCCHETTO TIRO CATENAБлок натяжения цепиP0212019-01
30PATTINO GUIDA CATENAБашмак направляющей цепиP0212020-01
31ASSE ROTAZIONE MANIPOLATOREОсь поворота манипулятораP0212021-00
32SUPPORTO GOMMAОпора резинкиP0212045-00
33GOMMA DI PRESAЗахватная резинкаP0212046-00
34BLOCCAGGIO GOMMAФиксатор резинкиP0212047-00

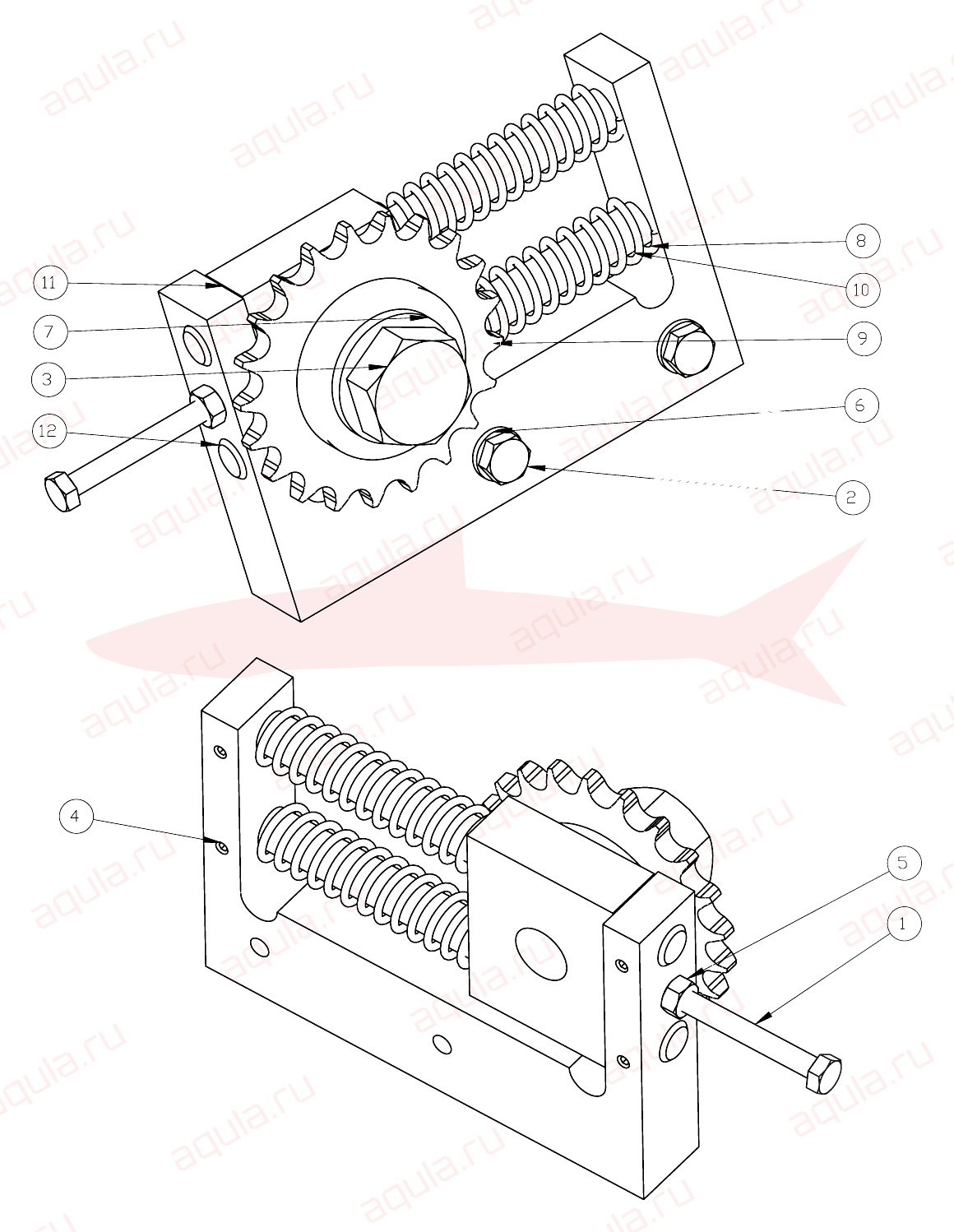

A0208049-00 Ass. tendicatena manipolatore

Morgana DigiBook 450 · Узел натяжителя цепи манипулятора

Morgana DigiBook 450 A0208049-00 Ass. tendicatena manipolatore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TE 8.8 M5x50 UNI 5739 ZINC.Болт с шестигранной головкойC10010330
2VITE UNI 5739ВинтC10010380
3VITE TE 8.8 M16x35 UNI 5739 ZINC.Болт с шестигранной головкойC10010920
4GRANO UNI 5923Установочный винтC10300120
5DADO UNI 5588ГайкаC10410030
6ROSETTA UNI 6592ШайбаC10600040
7ROSETTA UNI 6592ШайбаC10600080
8De15.24 Dil 1.58 df 1.83 LO 76.2 DIM C0600-072-3000MC12050060
9PIGNONE TENDICATENA CON CUSCINETTO Z21 3/8Звёздочка натяжителя с подшипникомC14250020
10SUPPORTO TENDITOREОпора натяжителяP0208050-01
12ASSE GUIDA TENDICATENAНаправляющая ось натяжителя цепиP0208052-00
131-00 SUPPORTO PIGNONE FOLLEP0020805

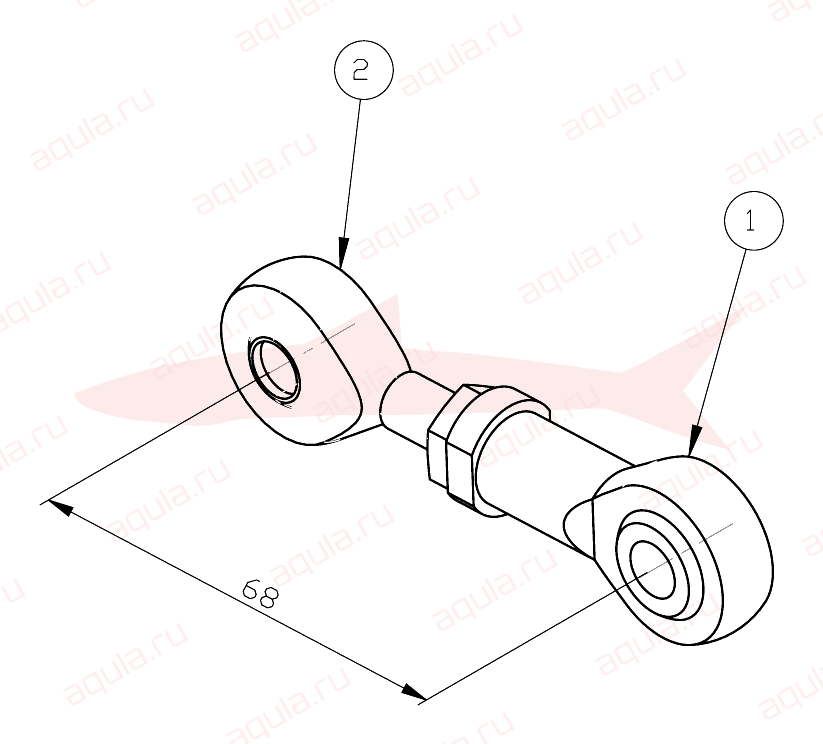

A0208077-00 Ass. nodo sferico

Morgana DigiBook 450 · Узел шарового шарнира

Morgana DigiBook 450 A0208077-00 Ass. nodo sferico — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1TESTA A SNODO FEMMINA M8Шарнирный наконечник с внутр. резьбойC11620050
2TESTA A SNODO MASCHIO M8Шарнирный наконечник с наруж. резьбойC11600050

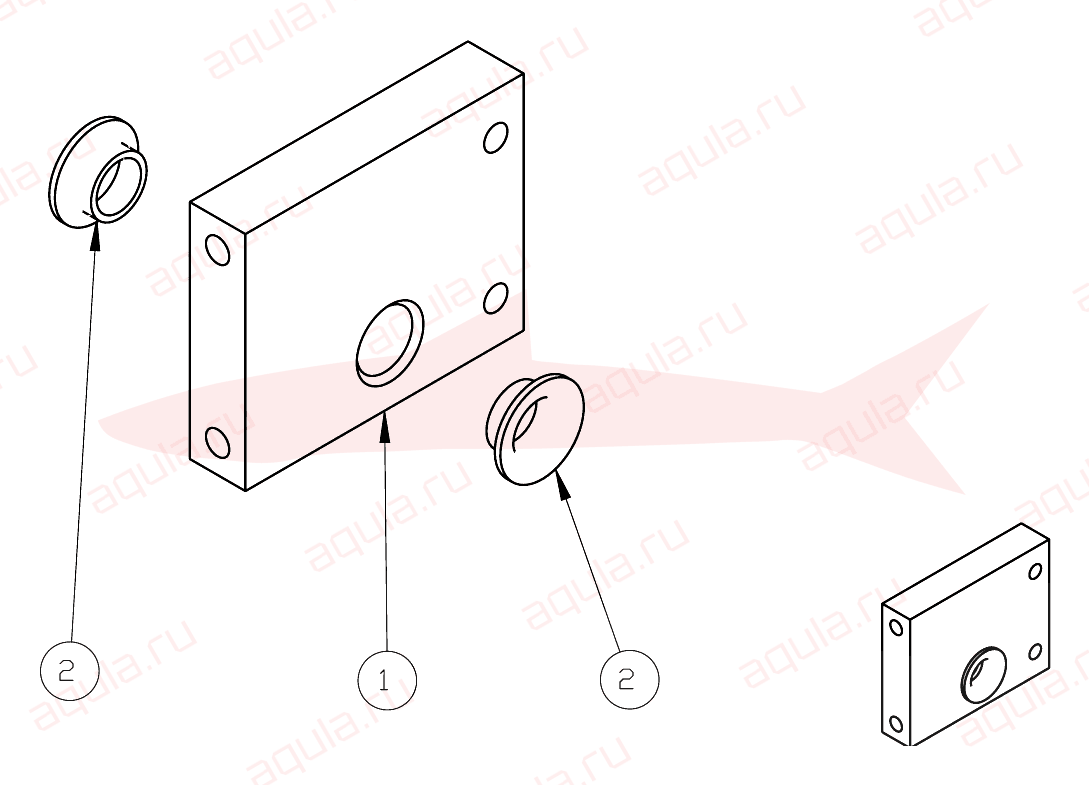

A0208078-00 Ass. supporto vite regolazione

Morgana DigiBook 450 · Узел опоры регулировочного винта

Morgana DigiBook 450 A0208078-00 Ass. supporto vite regolazione — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1SUPPORTO VITE REGOLAZIONEОпора регулировочного винтаP0108046-00
2BOCCOLA AUTOL FL 08x10 D.15 L= 4Втулка самосмазывающаяся с буртомC11750190

Ass. regolazione altezza sx

Morgana DigiBook 450 · Узел регулировки высоты левый

Morgana DigiBook 450 Ass. regolazione altezza sx — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. SUPPORTO VITE REGOLAZIONEУзел опоры регулировочного винтаA0208078-00
2ASS. TENDITOREУзел натяжителяA0208081-00
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030270
4VITE TSPEI 10.9 ZINC UNI 5933 M5x20Винт с потайной головкой под шестигранникC10060240
5GRANO UNI 5923Установочный винтC10300180
6GRANO A P.M5x6 UNI 5927Установочный винтC10320180
7ROSETTA 5,3 x 10 OTTONE UNI 6592ШайбаC10670030
8RALLA PER CUSCINETTI ASSIALI AS0821Шайба упорного подшипникаC16150040
9ANELLOКольцоC16200010
10PERNO 1Палец (ось)P0108019-00
12PERNO 2 ANELLI IRПалец (ось)P0108043-00
13SUPPORTO PRESSAОпора прессаP0108044-01
14CHIOCCIOLA REGOLAZIONE PRESSAГайка регулировки прессаP0108045-01
15VITE REGOLAZIONE PRESSAВинт регулировки прессаP0108047-00
16DISTANZIALE VITEПроставка винтаP0108048-00
17CAMMA ALZATA PRESSA 450Кулачок подъёма прессаP0208055-00
18PIGNONE 8X3 Z10 D.8ЗвёздочкаP0108039-00

Номера в кружке — сборочные узлы (поставляются в сборе).

Ass. regolazione altezza dx

Morgana DigiBook 450 · Узел регулировки высоты правый

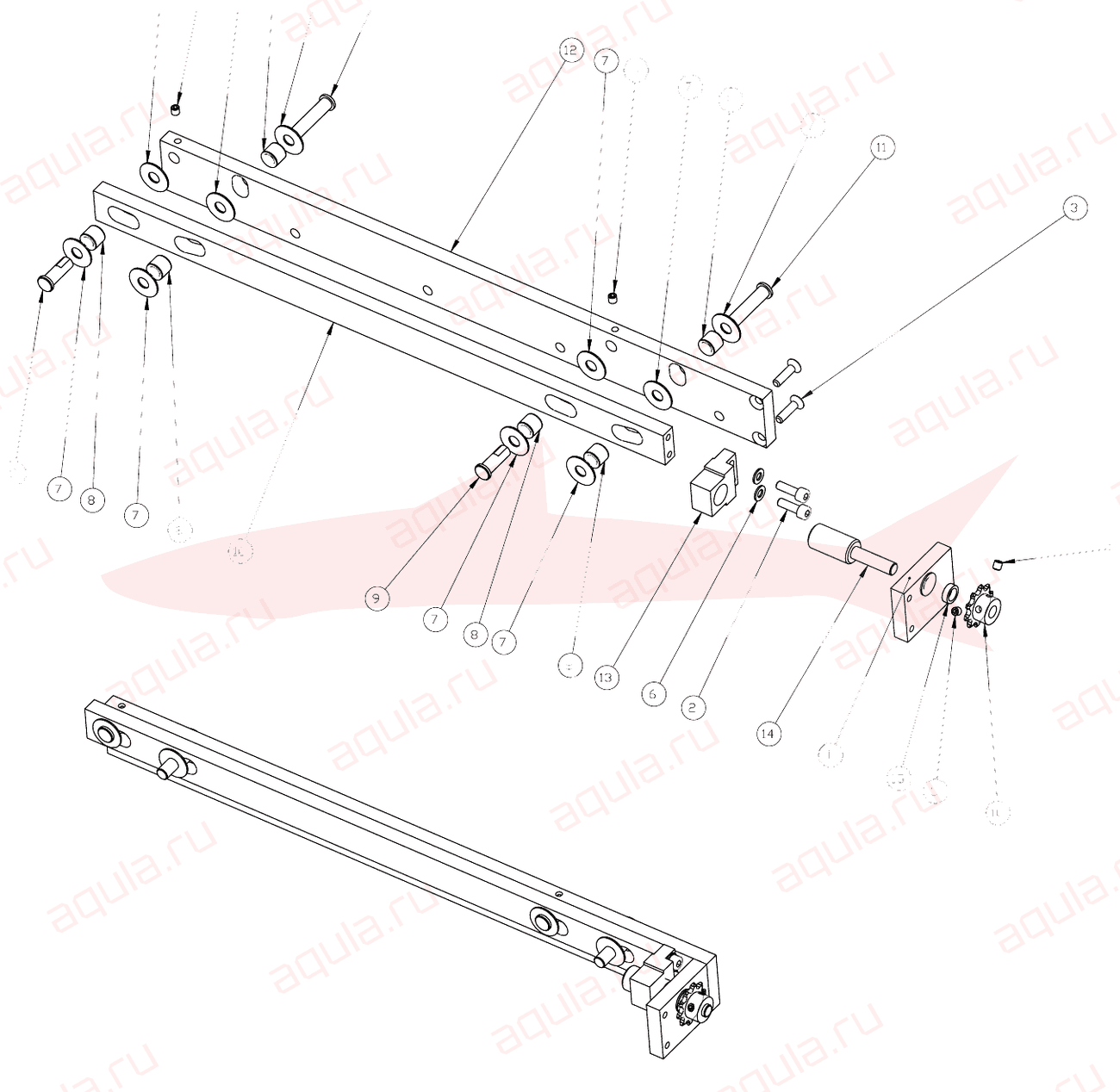

Morgana DigiBook 450 Ass. regolazione altezza dx — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. SUPPORTO VITE REGOLAZIONEУзел опоры регулировочного винтаA0208078-00
2VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030270
3VITE TSPEI 10.9 ZINC UNI 5933 M5x20Винт с потайной головкой под шестигранникC10060240
4GRANO UNI 5923Установочный винтC10300180
5GRANO A P.M5x6 UNI 5927Установочный винтC10320180
6ROSETTA 5,3 x 10 OTTONE UNI 6592ШайбаC10670030
7RALLA PER CUSCINETTI ASSIALI AS0821Шайба упорного подшипникаC16150040
8ANELLOКольцоC16200010
9PERNO 1Палец (ось)P0108019-00
10PIGNONE 8X3 Z10 D.8ЗвёздочкаP0108039-00
11PERNO 2 ANELLI IRПалец (ось)P0108043-00
12SUPPORTO PRESSAОпора прессаP0108044-01
13CHIOCCIOLA REGOLAZIONE PRESSAГайка регулировки прессаP0108045-01
14VITE REGOLAZIONE PRESSAВинт регулировки прессаP0108047-00
15DISTANZIALE VITEПроставка винтаP0108048-00
16CAMMA ALZATA PRESSA 450Кулачок подъёма прессаP0208055-00

Номера в кружке — сборочные узлы (поставляются в сборе).

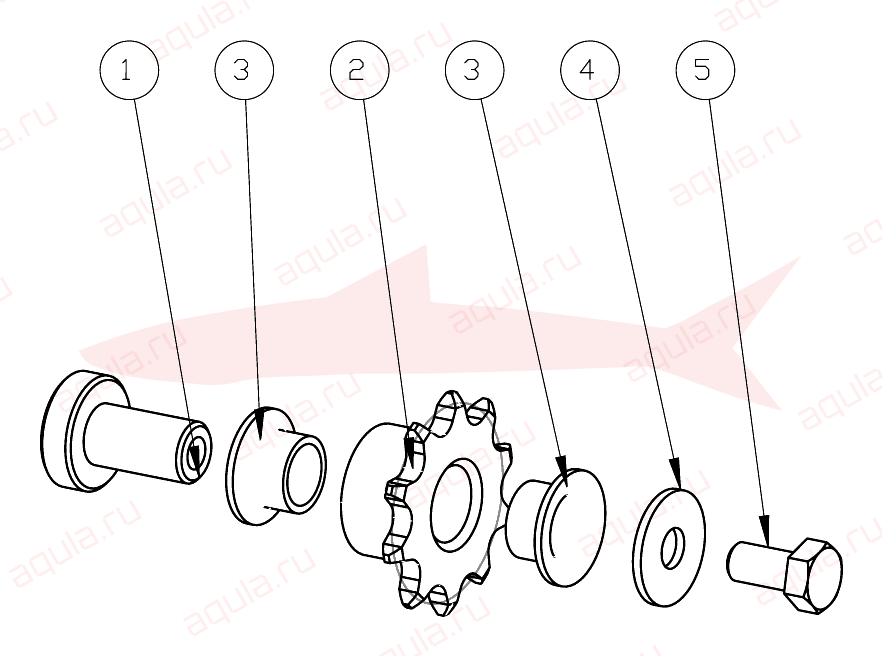

Ass. tenditore

Morgana DigiBook 450 · Узел натяжителя

Morgana DigiBook 450 Ass. tenditore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1PERNO PIGNONE FOLLEПалец натяжной звёздочкиP0108051-00
2PIGNONE 8X3 Z10 D.10 FOLLEЗвёздочкаP0108050-00
3BOCCOLA AUTOL FL 08x10 D.15 L= 6Втулка самосмазывающаяся с буртомC11750200
4ROSETTA 5,3 x 15 UNI 6593ШайбаC10610030
5VITE TE 8.8 M5x10 UNI 5739 ZINC.Болт с шестигранной головкойC10010240

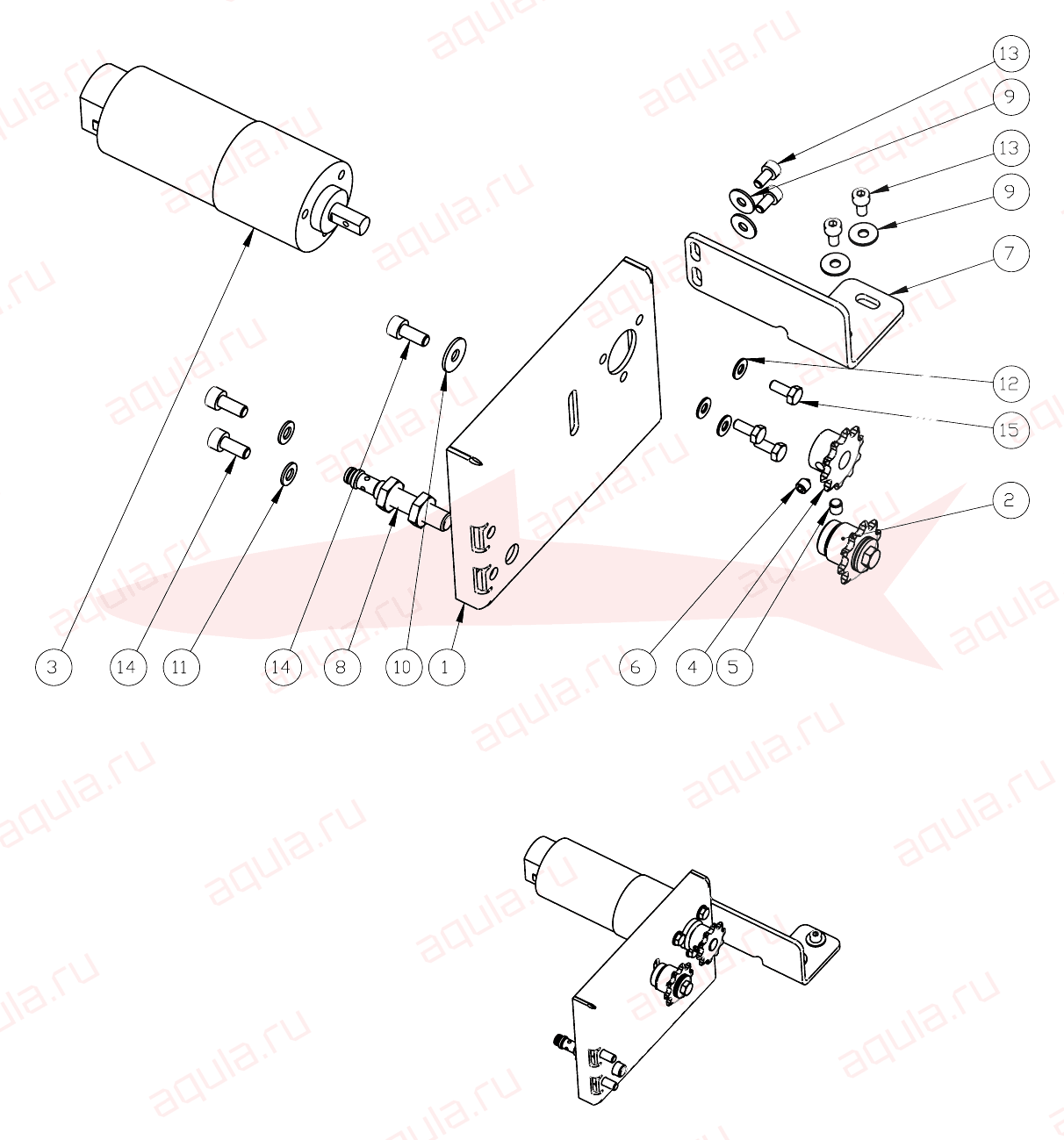

Ass. motore sollevamento

Morgana DigiBook 450 · Узел двигателя подъёма

Morgana DigiBook 450 Ass. motore sollevamento — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1SUPPORTO MOTORIDUTTORE MAGGIORATOОпора мотор-редуктора усиленнаяP0108080-00
3MOTORIDUTTORE E.192.24.180 ENCODERМотор-редукторC40010020
5GRANO UNI 5923Установочный винтC10300180
6GRANO A P.M5x6 UNI 5927Установочный винтC10320180
7RINFORZO SUPPORTO MOTORIDUTTOREУсиление опоры мотор-редуктораP0208054-00
8SENSORE M8ДатчикC40020020
9ROSETTA UNI 6593ШайбаC10610020
10ROSETTA 5,3 x 15 UNI 6593ШайбаC10610030
11ROSETTA UNI 6592ШайбаC10600030
12ROSETTA UNI 6592ШайбаC10600020
13VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030120
14VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030260
15VITE TE 8.8 M4x10 UNI 5739 ZINC.Болт с шестигранной головкойC10010120
161-00 ASS. TENDITOREP0020808

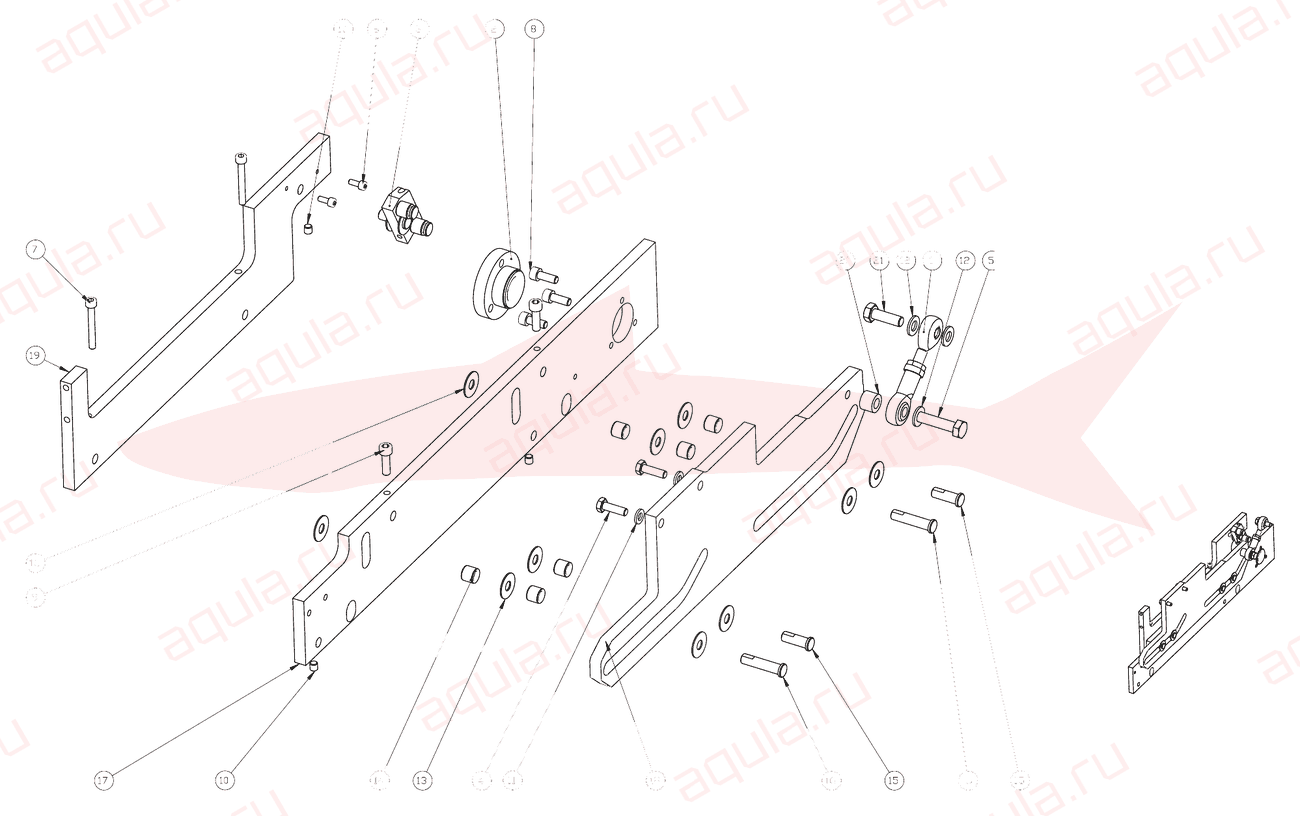

Ass. camma sx

Morgana DigiBook 450 · Узел кулачка левый

Morgana DigiBook 450 Ass. camma sx — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. NODO SFERICOУзел шарового шарнираA0208077-00
2ASS. TENDITOREУзел натяжителяA0208081-00
4VITE UNI 5739ВинтC10010380
5VITE TE 8.8 M8x35 UNI 5739 ZINC.Болт с шестигранной головкойC10010530
6VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030130
7VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030320
8VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030390
9VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030400
10GRANO M6x6 UNI 5923Установочный винтC10300280
11ROSETTA UNI 6592ШайбаC10600040
12ROSETTA UNI 6592ШайбаC10600050
13RALLA PER CUSCINETTI ASSIALI AS0821Шайба упорного подшипникаC16150040
14ANELLOКольцоC16200010
15PERNO 1Палец (ось)P0108019-00
16PERNO 2 ANELLI IRПалец (ось)P0108043-00
17GIUNTO ASSE FLESSIBILEМуфта гибкого валаP0408011-00
18RONDELLA PER BIELLAШайба шатунаP0108012-00
19FIANCO SUPPORTO BARREБоковина опоры штангP0208013-02
20DISTANZIALE TIRANTEПроставка тягиP0208031-00
21VITE UNI 5739ВинтC10010510

Номера в кружке — сборочные узлы (поставляются в сборе).

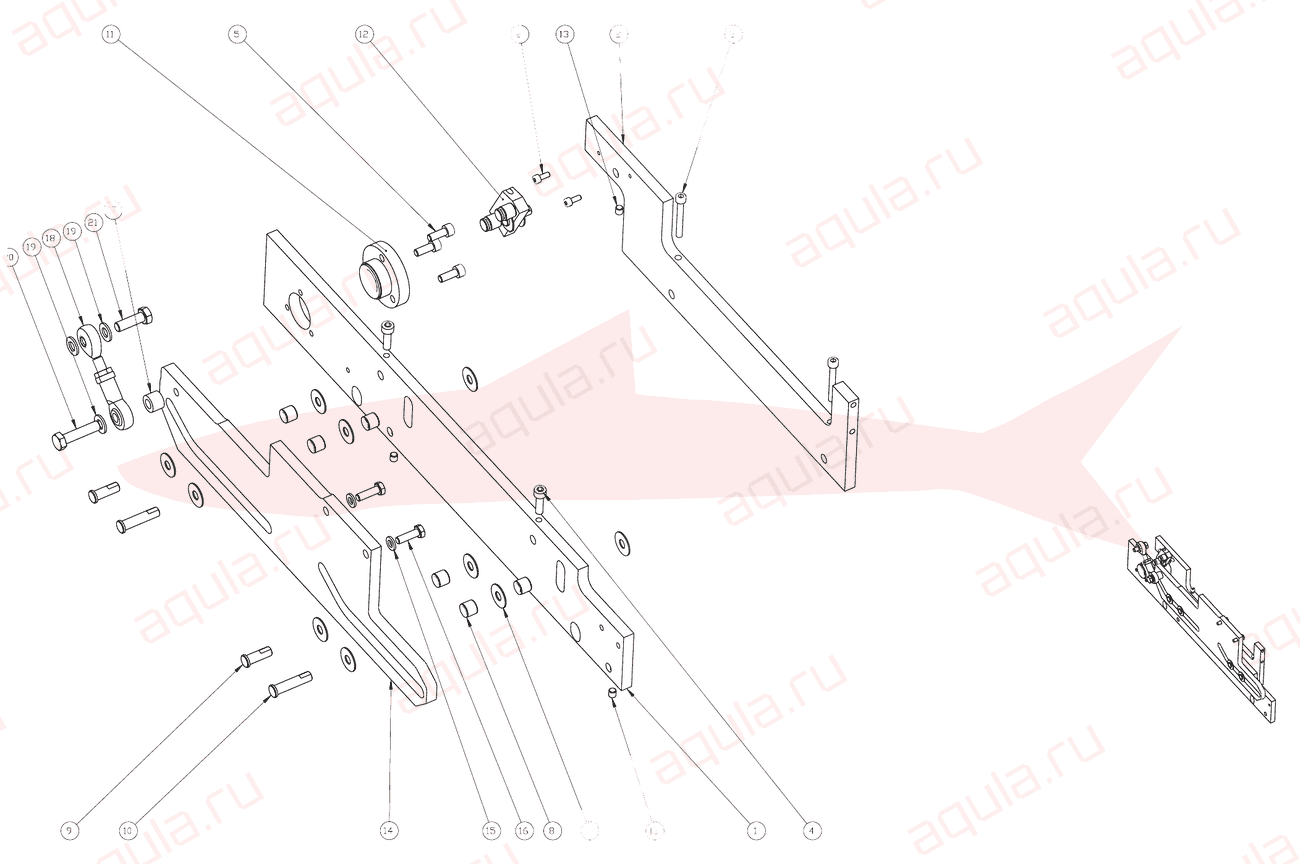

Ass. camma dx

Morgana DigiBook 450 · Узел кулачка правый

Morgana DigiBook 450 Ass. camma dx — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1GIUNTO ASSE FLESSIBILEМуфта гибкого валаP0408011-00
2FIANCO SUPPORTO BARREБоковина опоры штангP0208013-02
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030320
4VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030400
5VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030390
6VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030130
7RALLA PER CUSCINETTI ASSIALI AS0821Шайба упорного подшипникаC16150040
8ANELLOКольцоC16200010
9PERNO 1Палец (ось)P0108019-00
10PERNO 2 ANELLI IRПалец (ось)P0108043-00
11ASS. TENDITOREУзел натяжителяA0208081-00
13GRANO M6x6 UNI 5923Установочный винтC10300280
14RONDELLA PER BIELLAШайба шатунаP0108012-00
15ROSETTA UNI 6592ШайбаC10600040
16VITE UNI 5739ВинтC10010380
17DISTANZIALE TIRANTEПроставка тягиP0208031-00
18ASS. NODO SFERICOУзел шарового шарнираA0208077-00
19ROSETTA UNI 6592ШайбаC10600050
20VITE TE 8.8 M8x35 UNI 5739 ZINC.Болт с шестигранной головкойC10010530
21VITE UNI 5739ВинтC10010510

Номера в кружке — сборочные узлы (поставляются в сборе).

Ass. supporto albero

Morgana DigiBook 450 · Узел опоры вала

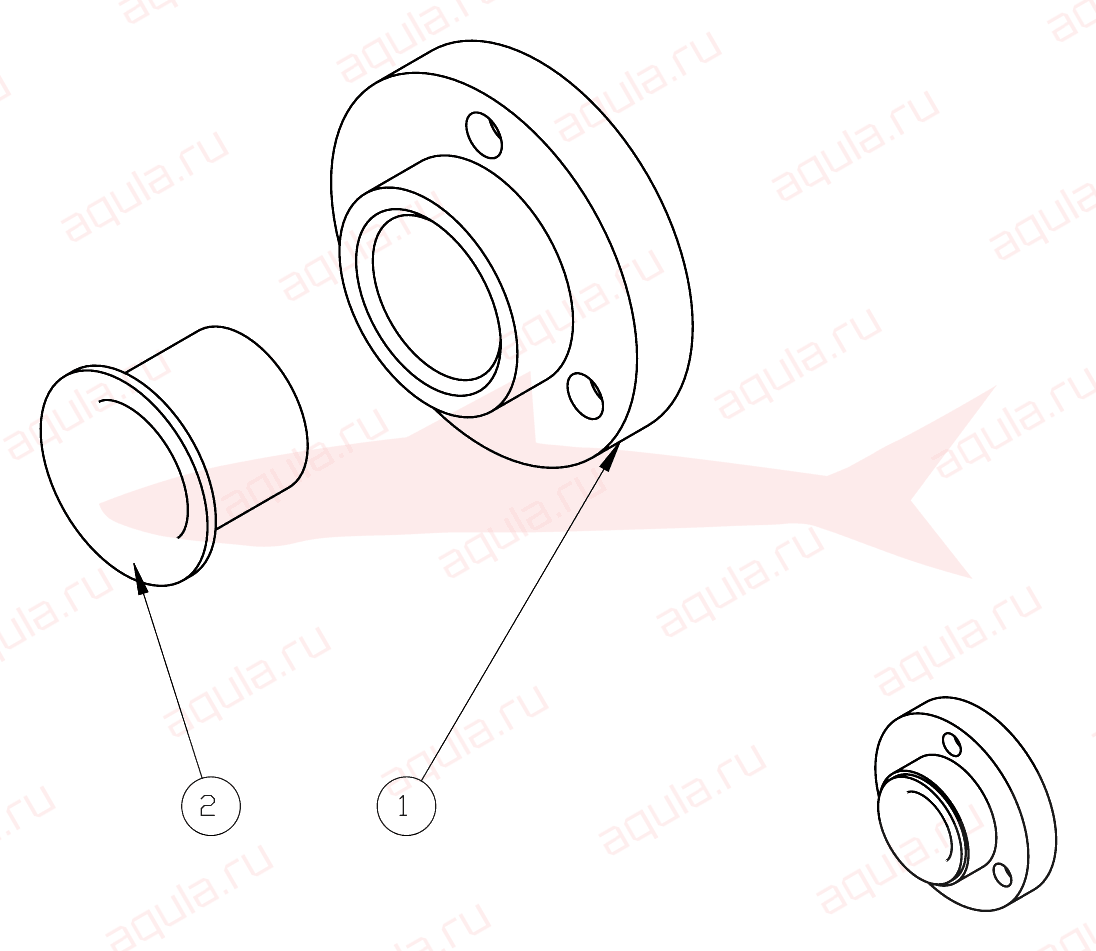

Morgana DigiBook 450 Ass. supporto albero — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1FLANGIA SUPPORTO ALBEROФланец опоры валаP0208027-00
2BOCCOLA AUTOL FL 20x23 D.30 L= 20Втулка самосмазывающаяся с буртомC11750580

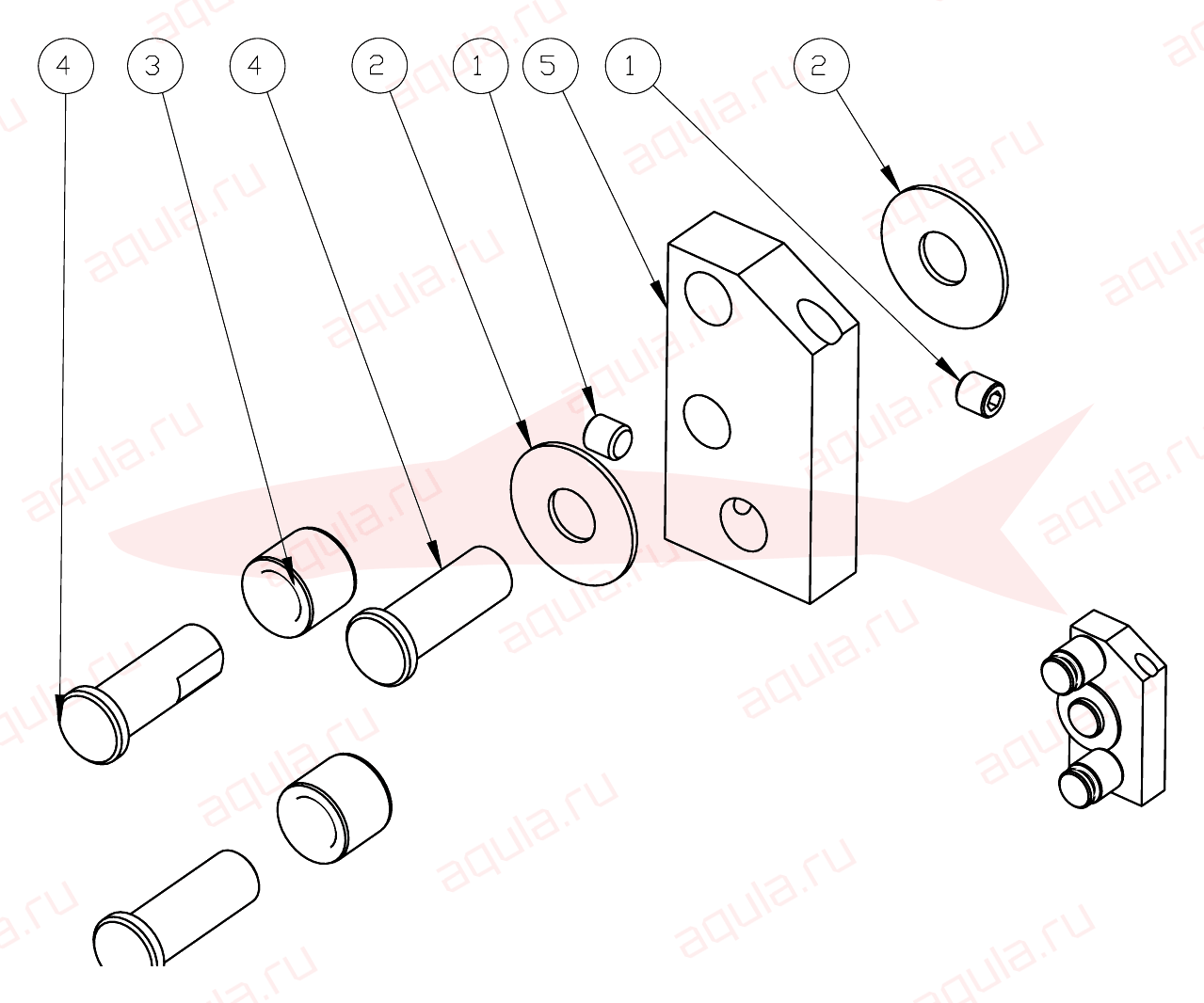

Ass. spintore sx

Morgana DigiBook 450 · Узел толкателя левый

Morgana DigiBook 450 Ass. spintore sx — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1GRANO UNI 5923Установочный винтC10300180
2RALLA PER CUSCINETTI ASSIALI AS0821Шайба упорного подшипникаC16150040
3ANELLOКольцоC16200010
4PERNO 1Палец (ось)P0108019-00
5CAMMA LINEAREЛинейный кулачокP0108020-00

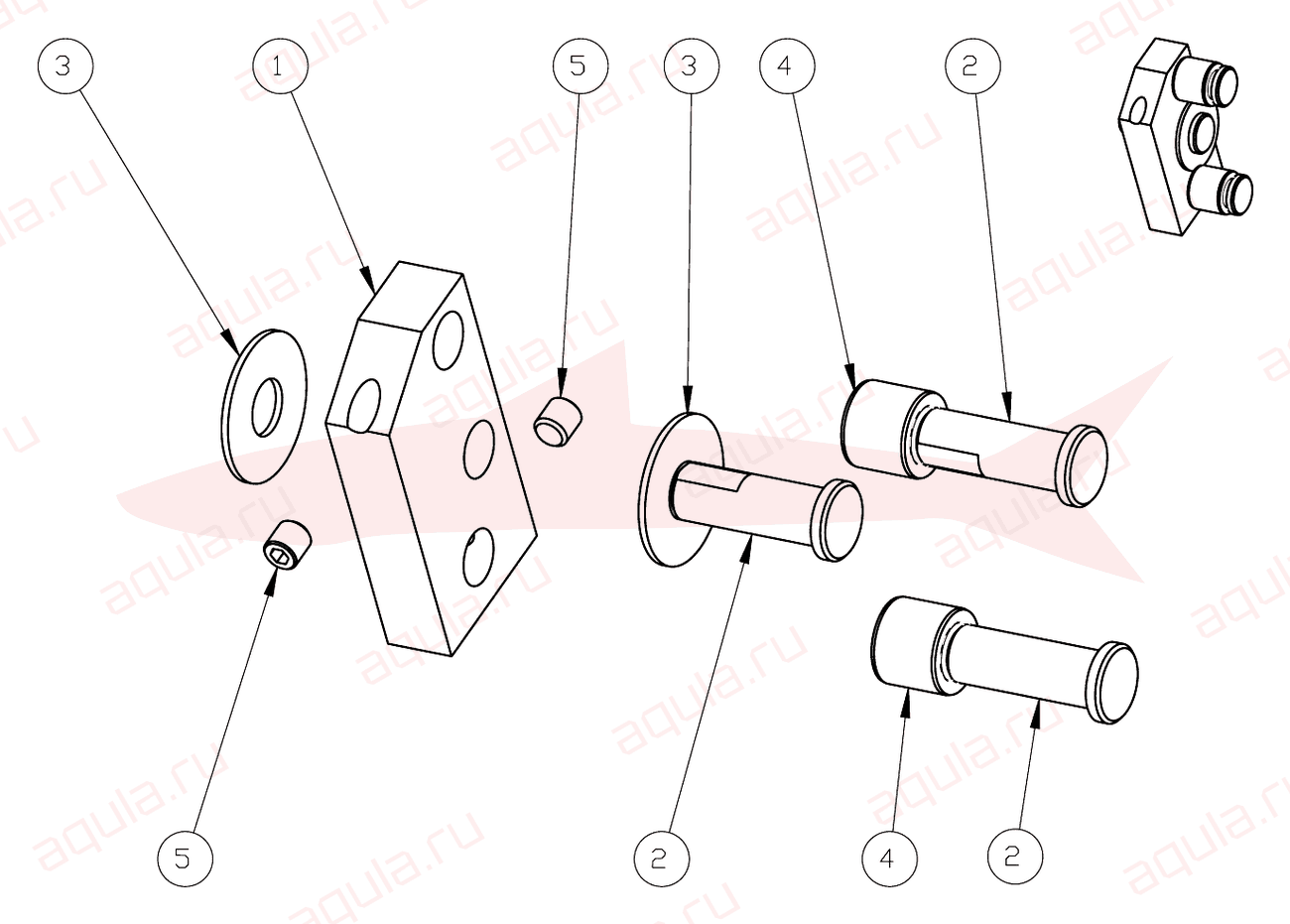

Ass. spintore sx

Morgana DigiBook 450 · Узел толкателя левый

Morgana DigiBook 450 Ass. spintore sx — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1CAMMA LINEAREЛинейный кулачокP0108020-00
2PERNO 1Палец (ось)P0108019-00
3RALLA PER CUSCINETTI ASSIALI AS0821Шайба упорного подшипникаC16150040
4ANELLOКольцоC16200010
5GRANO UNI 5923Установочный винтC10300180

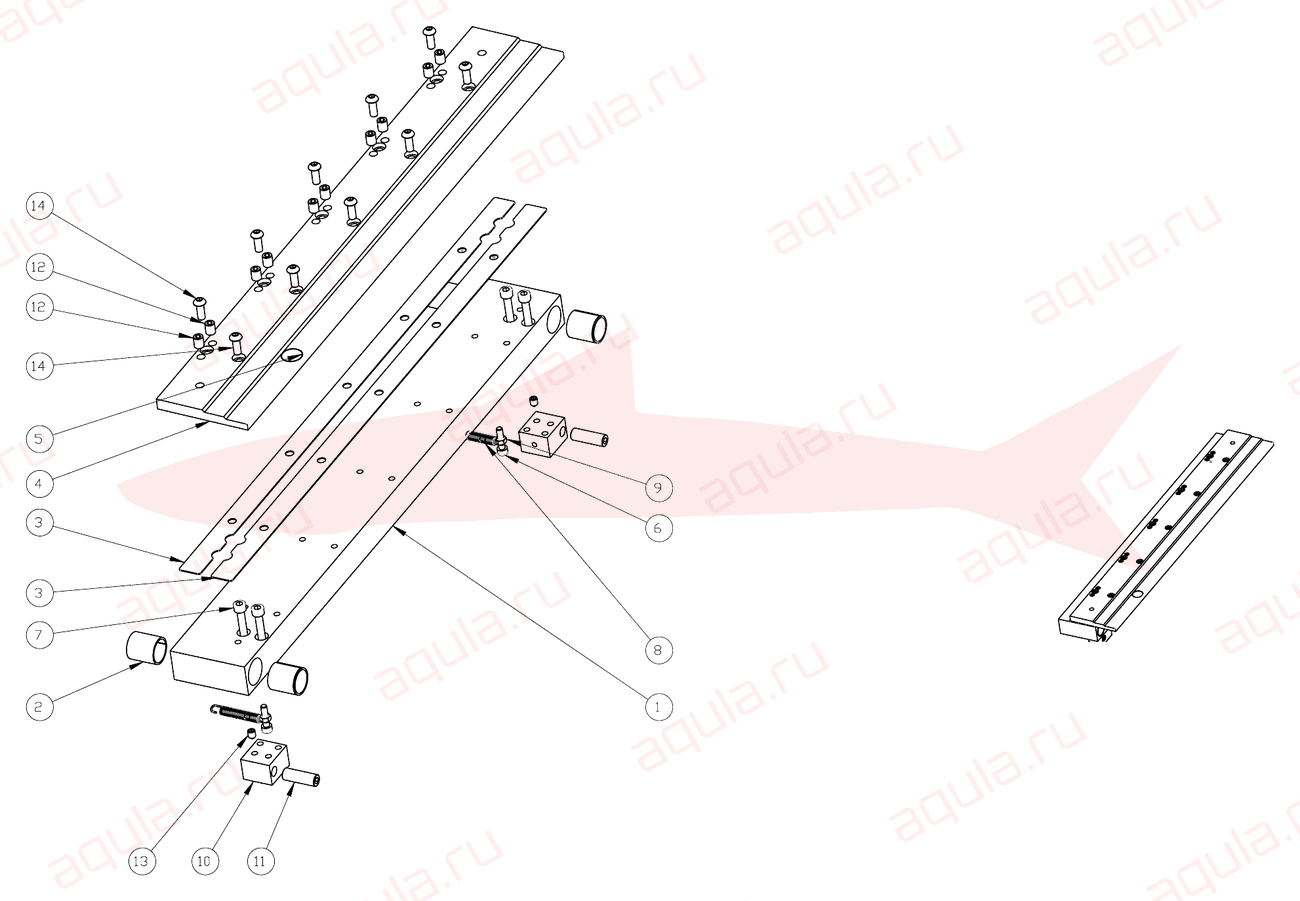

Ass. piastra posteriore

Morgana DigiBook 450 · Узел задней плиты

Morgana DigiBook 450 Ass. piastra posteriore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1SUPPORTO PIASTRA POSTERIORE MAGGIORATOОпора задней плиты усиленнаяP0208062-00
2BOCCOLA AUTOL CIL 20x23 L= 25Втулка самосмазывающаяся цилиндрическаяC11700660
3DISTANZIALE PIASTRE MAGGIORATOПроставка плит усиленнаяP0208071-00
4PERNO BATTUTA COPERTINAУпорный палец обложкиP0108056-00
5CATARIFRANGENTE PRESSAОтражатель прессаP0108053-00
6VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030280
7VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030430
8MOLLA A TRAZIONE STD OCCHIELLI T31730Пружина растяжения с ушкамиC12060010
9DADO UNI 5588ГайкаC10410030
11GRANO M10x30 UNI 5923Установочный винтC10300570
12GRANO M8x10 UNI 5923Установочный винтC10300420
13GRANO A P.M6x8 UNI 5927Установочный винтC10320270
14VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050300

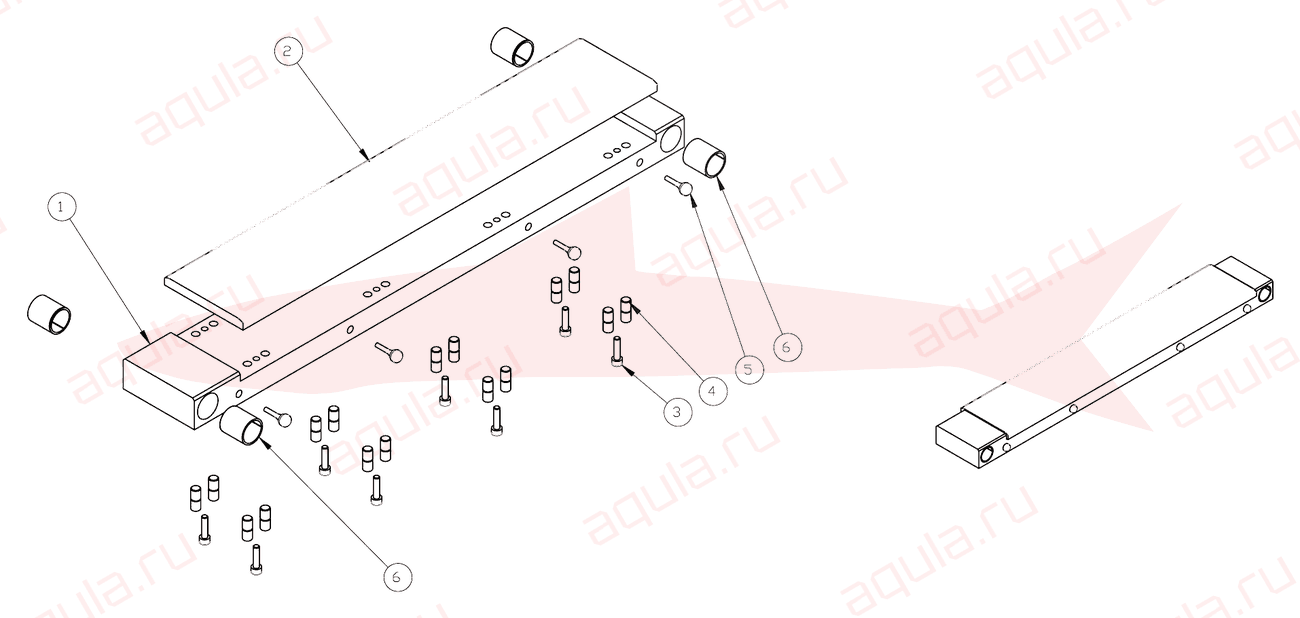

Ass.piastra dorso

Morgana DigiBook 450 · Узел плиты корешка

Morgana DigiBook 450 Ass.piastra dorso — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1SUPPORTO PIASTRA DORSO MAGGIORATOОпора плиты корешка усиленнаяP0208065-01
2PIASTRA DORSOПлита корешкаP0208024-00
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030280
4GRANO M8x10 UNI 5923Установочный винтC10300420
5PIEDINO IN SILICONE RICHCO 65SH BPM-3BKОпора силиконоваяC11900020
6BOCCOLA AUTOL CIL 20x23 L= 25Втулка самосмазывающаяся цилиндрическаяC11700660

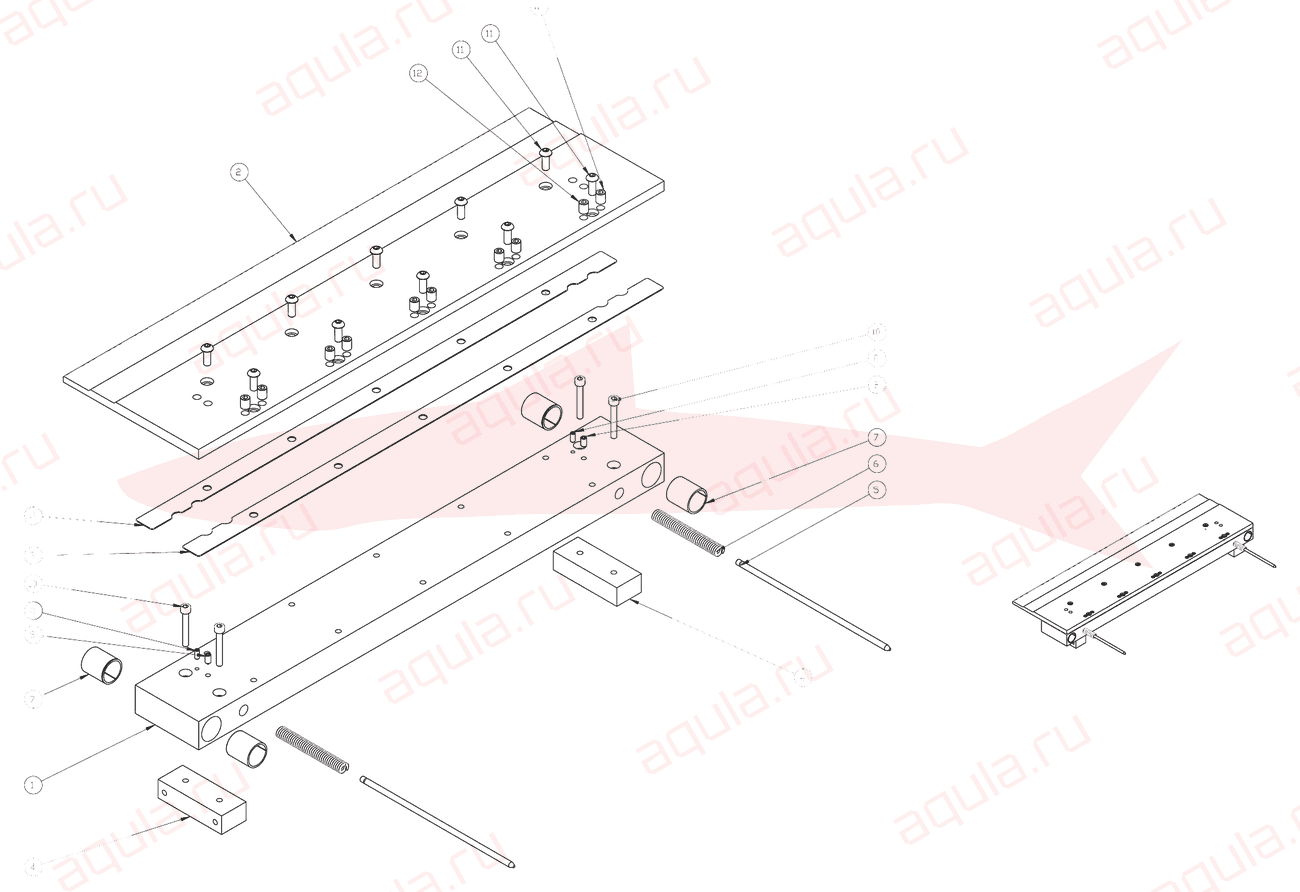

A0208090-00 Ass. piastra anteriore

Morgana DigiBook 450 · Узел передней плиты

Morgana DigiBook 450 A0208090-00 Ass. piastra anteriore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1SUPPORTO PIASTRA ANTERIORE MAGGIORATOОпора передней плиты усиленнаяP0208061-00
2PIASTRA ANTERIORE MAGGIORATAПередняя плита усиленнаяP0208057-00
3DISTANZIALE PIASTRE MAGGIORATOПроставка плит усиленнаяP0208071-00
4ALBERO FLESSIBILE DIAM. 8Гибкий валP0408030-00
5PERNO CENTRAGGIO MOLLAЦентрирующий палец пружиныP0208029-01
6MOLLA DA STAMPI R 10-076Пружина штамповаяC12050030
7BOCCOLA AUTOL CIL 20x23 L= 25Втулка самосмазывающаяся цилиндрическаяC11700660
8GRANO A P.M4x10 UNI 5927Установочный винтC10320130
9GRANO A PUNTA UNI 5927Установочный винт с конусомC10320200
10VITE TCEI 8.8 ZINC UNI 5931 M5x35Винт с цилиндрической головкой под шестигранникC10030310
11VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050300
12GRANO M8x10 UNI 5923Установочный винтC10300420

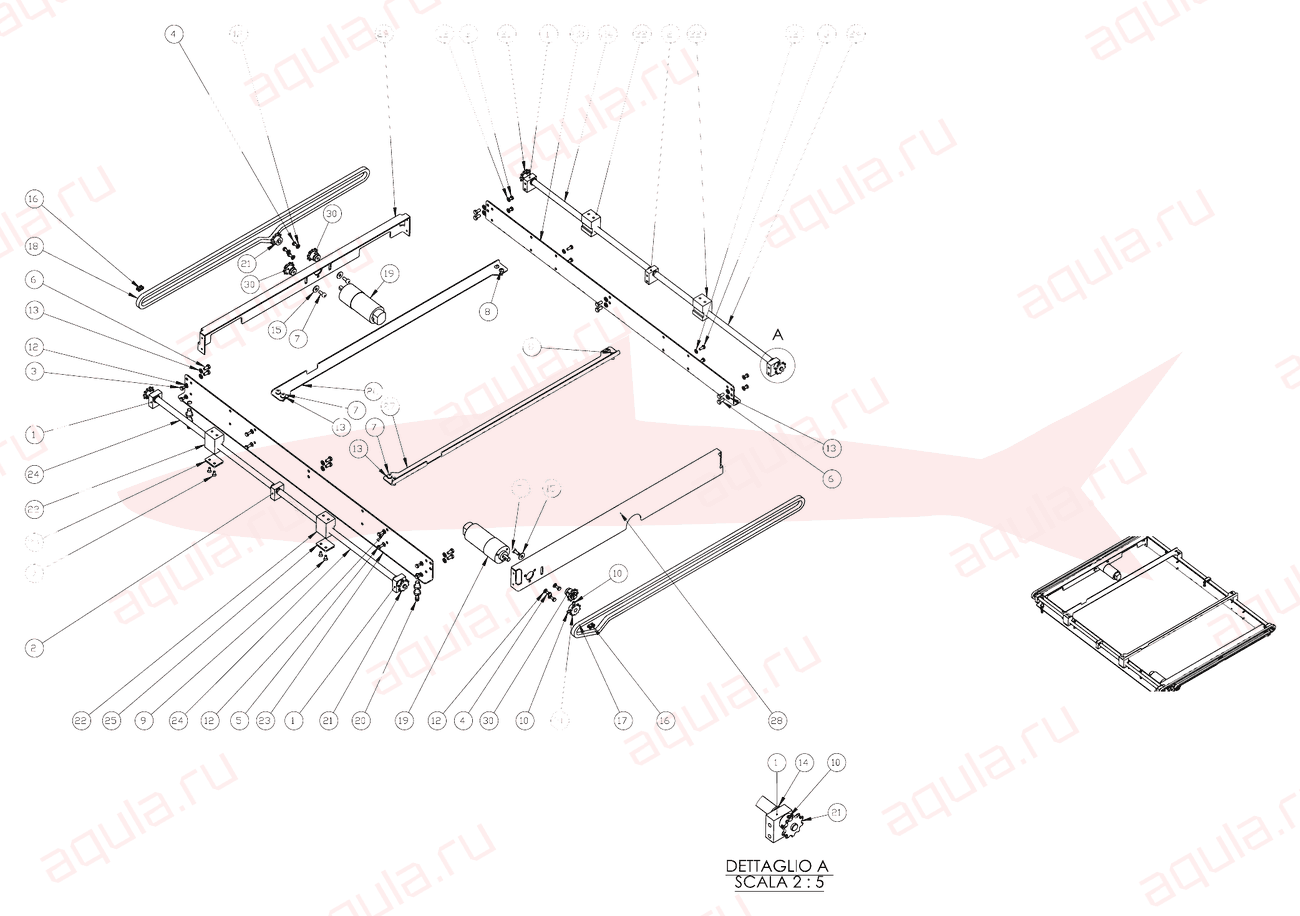

Ass. guide copertina

Morgana DigiBook 450 · Узел направляющих обложки

Morgana DigiBook 450 Ass. guide copertina — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. SUPPORTO VITI ESTERNOУзел наружной опоры винтовA0208092-00
2ASS. SUPPORTO VITI CENTRALEУзел центральной опоры винтовA0208093-00
3VITE TE 8.8 M4x6 UNI 5739 ZINC.Болт с шестигранной головкойC10010100
4VITE TE 8.8 M4x8 UNI 5739 ZINC.Болт с шестигранной головкойC10010110
5VITE TE 8.8 M4x10 UNI 5739 ZINC.Болт с шестигранной головкойC10010120
6VITE TE 8.8 M5x10 UNI 5739 ZINC.Болт с шестигранной головкойC10010240
7VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030260
8VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050200
9VITE TSPEI 10.9 ZINC UNI 5933 M4x10Винт с потайной головкой под шестигранникC10060120
10GRANO UNI 5923Установочный винтC10300180
10GRANO A P.M5x6 UNI 5927Установочный винтC10320180
12ROSETTA UNI 6592ШайбаC10600020
13ROSETTA UNI 6592ШайбаC10600030
14ROSETTA UNI 6592ШайбаC10600050
15ROSETTA 5,3 x 15 UNI 6593ШайбаC10610030
16GIUNTO PER CATENAСоединительное звено цепиC14190030
17CATENA PASSO 8ЦепьC14200030
19MOTORIDUTTORE E.192.24.25 ENCODER 2FМотор-редукторC40010010
21PIGNONE 8X3 Z10 D.8ЗвёздочкаP0108039-00
22BLOCCO DI TRASCINAMENTOБлок приводаP0208040-01
23SUPPORTO GUIDEОпора направляющихP0208041-00
24CAMMA ALZATA PRESSAКулачок подъёма прессаP0108042-00
25ECCITATOREВозбудитель (вибратор)P0208044-00
26SOSTEGNO PIASTRA ANTERIOREОпора передней плитыP0108063-00
27PIASTRA ANTERIOREПередняя плитаP0108064-00
28SUPPORTO MICROMOTORS MAGGIORATOОпора (кронштейн)P0208070-00
29BUREORTO MICROMOTORS MAGGIORATO POST.P0208074-00
30ASS. TENDITOREУзел натяжителяA0208081-00
31SENSORE M8ДатчикC40020020
32ASS. TENDITORE 1-00Узел натяжителяP0020808

Номера в кружке — сборочные узлы (поставляются в сборе).

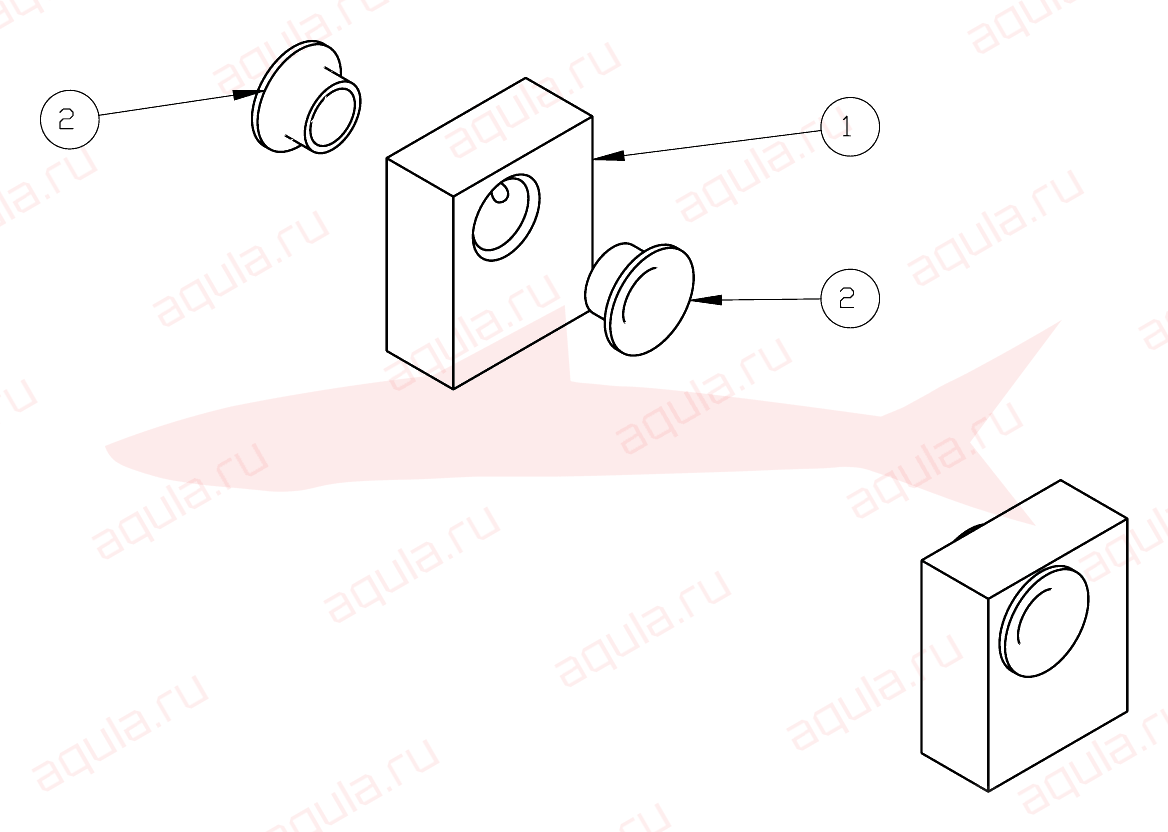

A0208092-00 Ass. supporto viti esterno

Morgana DigiBook 450 · Узел наружной опоры винтов

Morgana DigiBook 450 A0208092-00 Ass. supporto viti esterno — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1PERNO 2 ANELLI IRПалец (ось)P0108043-00
2BOCCOLA AUTOL FL 08x10 D.15 L= 6Втулка самосмазывающаяся с буртомC11750200

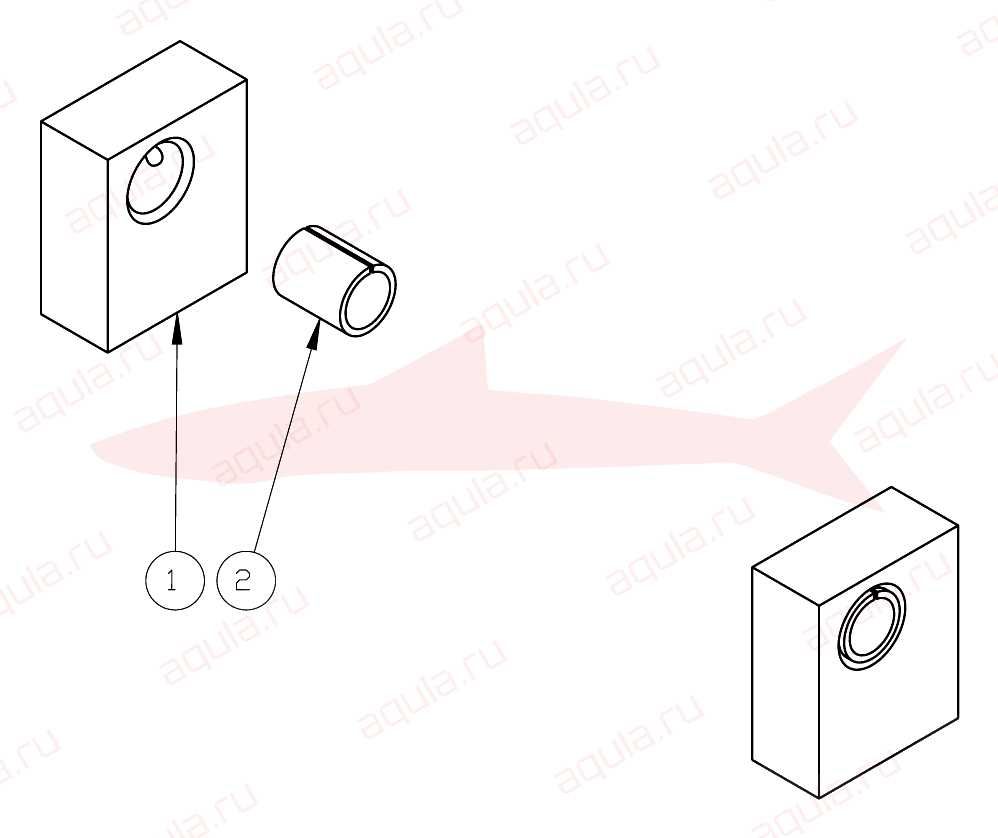

A0208093-00 Ass. supporto viti centrale

Morgana DigiBook 450 · Узел центральной опоры винтов

Morgana DigiBook 450 A0208093-00 Ass. supporto viti centrale — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1PERNO 2 ANELLI IRПалец (ось)P0108043-00
2BOCCOLA AUTOL CILВтулка самосмазывающаяся цилиндрическаяC11700060

A0208095-00 Ass. cilindro piastra dorso

Morgana DigiBook 450 · Узел цилиндра плиты корешка

Morgana DigiBook 450 A0208095-00 Ass. cilindro piastra dorso — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1FORCELLAВилкаC11500150
2CILINDRO FESTO DSNU 25-125 PPV-AЦилиндрC20010070
3-RACCORDO A 90Фитинг угловойC20030020
4SUPPORTO SENSORE SMBR-8-25 175096 FESTOОпора датчикаC20070020
5FINECORSA MAGNETICO FESTO SME-8M-DS-24V-K-0.3-M8DМагнитный концевой выключательC40020040

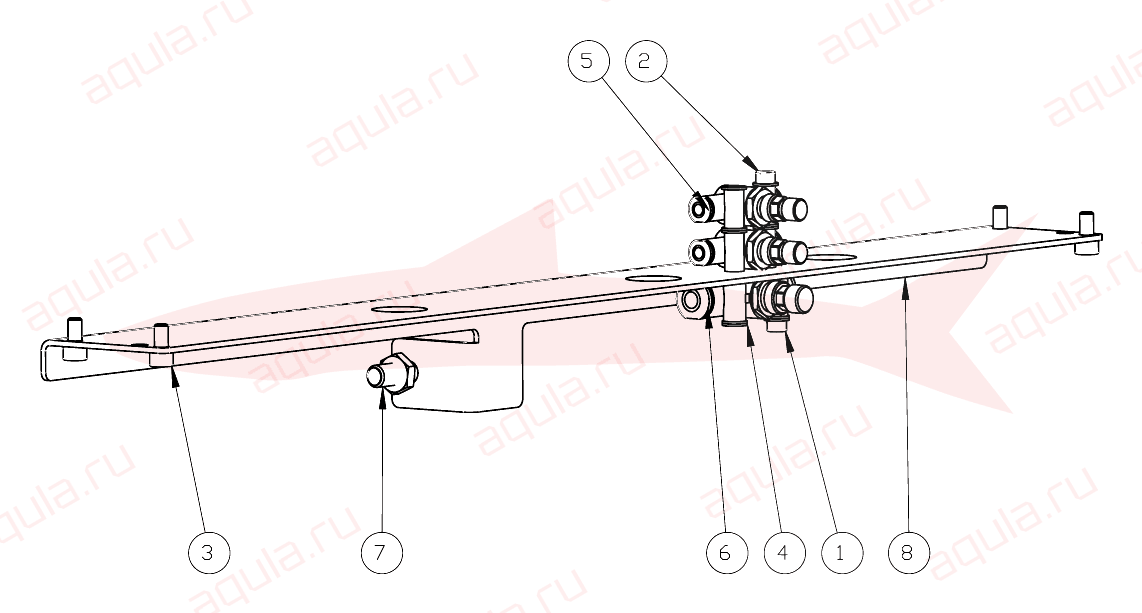

A0208096-00 Ass. traverso regolatori flusso

Morgana DigiBook 450 · Узел поперечины регуляторов потока

Morgana DigiBook 450 A0208096-00 Ass. traverso regolatori flusso — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030160
2VITE TCEI 8.8 ZINC UNI 5931 M4x35Винт с цилиндрической головкой под шестигранникC10030190
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030250
4ROSETTA UNI 6592ШайбаC10600020
5REGOLATORE FLUSSO UNIDIREZ. GR-QS-4 FESTOРегулятор потока одностороннийC20080020
6REGOLATORE DI FLUSSO GR QS 6 FESTO 193969Регулятор потокаC20080030
7SENSORE M8ДатчикC40020020
8STAFFA INFERIORE MAGGIORATAНижний кронштейн усиленныйP0208068-00

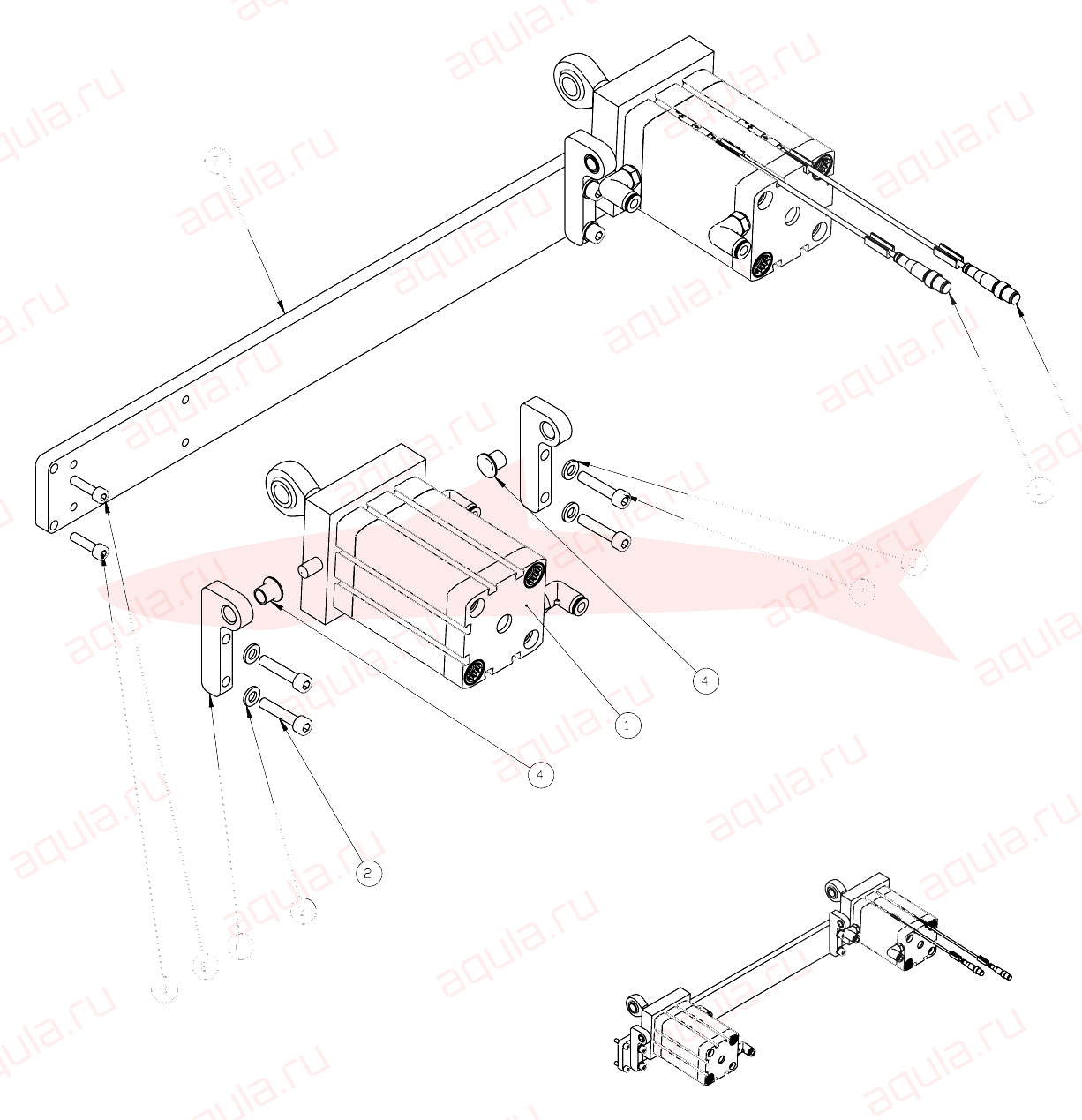

A0208097-00 Ass. supporto cilindri posteriori

Morgana DigiBook 450 · Узел опоры задних цилиндров

Morgana DigiBook 450 A0208097-00 Ass. supporto cilindri posteriori — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. CILINDRO SALITA PRESSAУзел цилиндра подъёма прессаA0208098-00
2VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030420
3ROSETTA UNI 6592ШайбаC10600040
4BOCCOLA AUTOL FL 08x10 D.15 L= 10*Втулка самосмазывающаяся с буртомC11750220
6PIANO APPOGGIO COPERTINE 200Стол подачи обложекP0408035-00
7PIATTO COLLEGAMENTO POSTERIORE MAGGIORATOЗадняя соединительная пластина усиленнаяP0208067-00
8VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030280

Номера в кружке — сборочные узлы (поставляются в сборе).

A0208099-00 Ass. albero movimento pressa

Morgana DigiBook 450 · Узел вала привода пресса

Morgana DigiBook 450 A0208099-00 Ass. albero movimento pressa — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ALBERO PRESSA MAGGIORATOВал пресса усиленныйP0208066-00
3LINGUETTA UNI 6604 A 8X7X40Шпонка призматическаяC11200720
4GRANO Mé6x10 UNI 5923Установочный винтC10300300

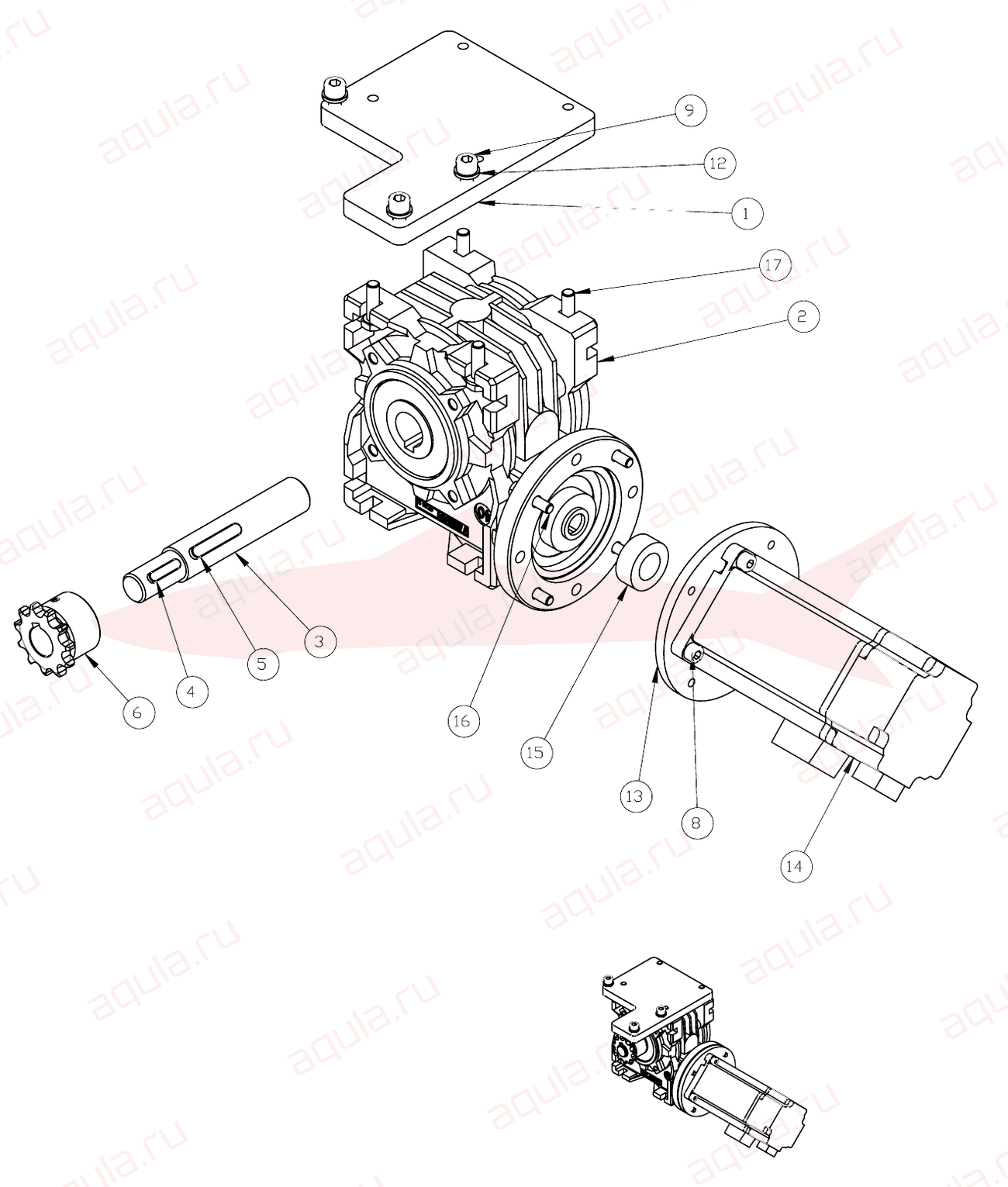

A0208100-00 Ass. riduttore manipolatore

Morgana DigiBook 450 · Узел редуктора манипулятора

Morgana DigiBook 450 A0208100-00 Ass. riduttore manipolatore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1SUPPORTO RIDUTTOREОпора редуктораP0212024-00
2RIDUTTORE VARVEL FRT40 I=56 63B14 d18Редуктор VarvelC14020030
3ALBERO LENTO RIDUTTOREТихоходный вал редуктораP0212025-00
4LINGUETTA UNI 6604 A 5X5X20Шпонка призматическаяC11200410
5LINGUETTA UNI 6604 A 6X6X32Шпонка призматическаяC11200570
6PIGNONE SYSTEM BEA 3/8"x7/32" Z=11 Di=15 DIN 8187ЗвёздочкаC14250010
7VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030500
8VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030260
9VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030390
10ROSETTA DIN 6340ШайбаC10640050
11ROSETTA UNI 6592ШайбаC10600030
12ROSETTA UNI 6592ШайбаC10600040
13FLANGIA INTERFACCIA MOTOREПереходной фланец двигателяP0107025-00
14MOTORE BRUSHLESS ECMA-C20604GSБесщёточный двигательC40100140
15GIUNTO RIDUTTORE VARVEL KG3.014Муфта редуктора VarvelC14220080
16VITE UNI 5739ВинтC10010270
17VITE UNI 5739ВинтC10010380

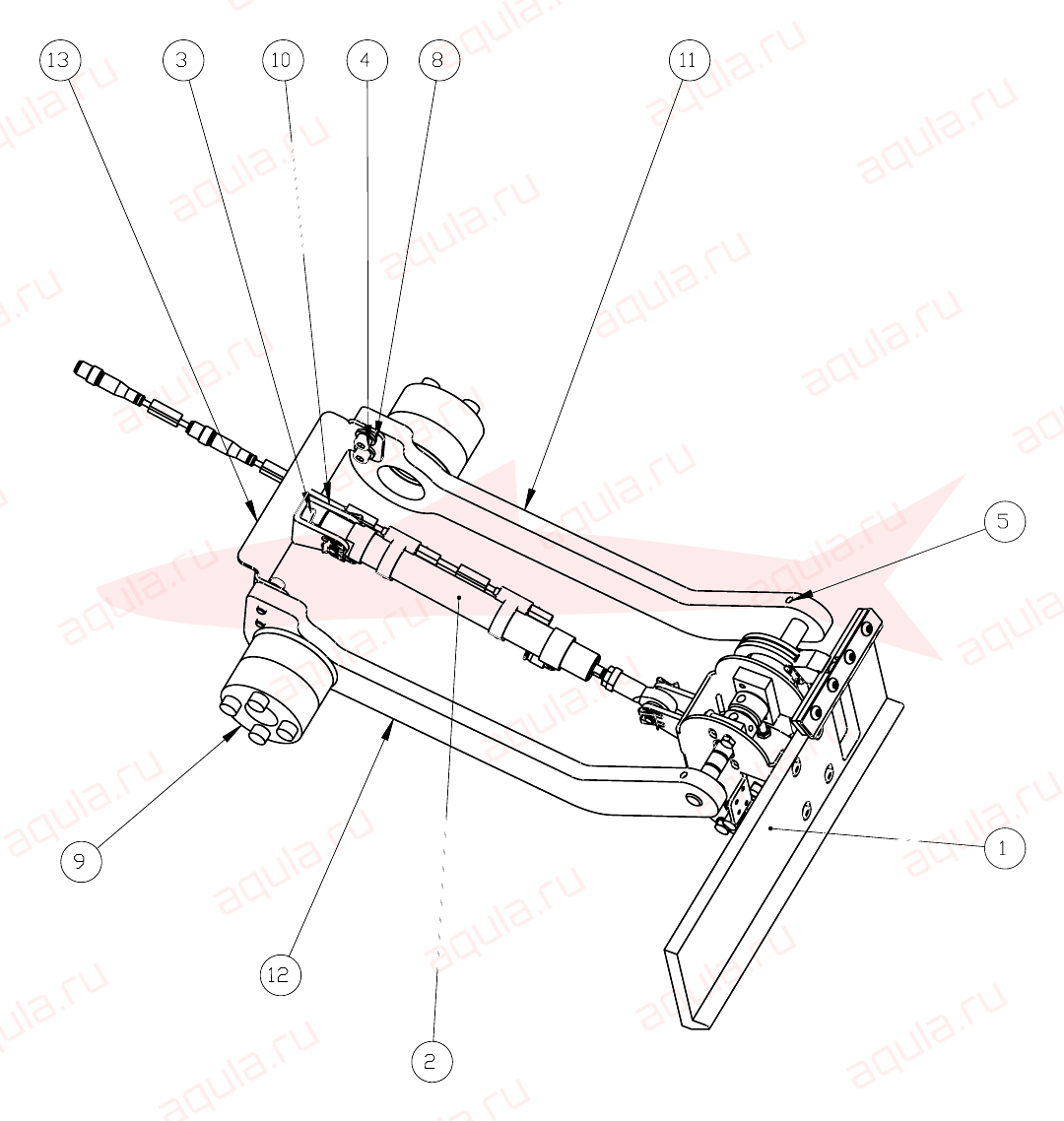

A0208101-00 Ass. braccio manipolatore

Morgana DigiBook 450 · Узел руки манипулятора

Morgana DigiBook 450 A0208101-00 Ass. braccio manipolatore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. MANIPOLATOREУзел манипулятораA0208003-01
2ASS. CILINDRO ROTAZIONE MANIPOLATOREУзел цилиндра поворота манипулятораA0208102-00
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030260
4VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030270
5GRANO UNI 5923Установочный винтC10300200
6DADO AUTOBL EN ISO 10511Гайка самоконтрящаясяC10430030
7ROSETTA UNI 6592ШайбаC10600030
8ROSETTA UNI 6592ШайбаC10600040
9CALETTATORE TOLLOK TLK 110 20x28Втулка зажимная TollokC14420010
11BRACCETTO SXРычаг левыйP0212012-00

Номера в кружке — сборочные узлы (поставляются в сборе).

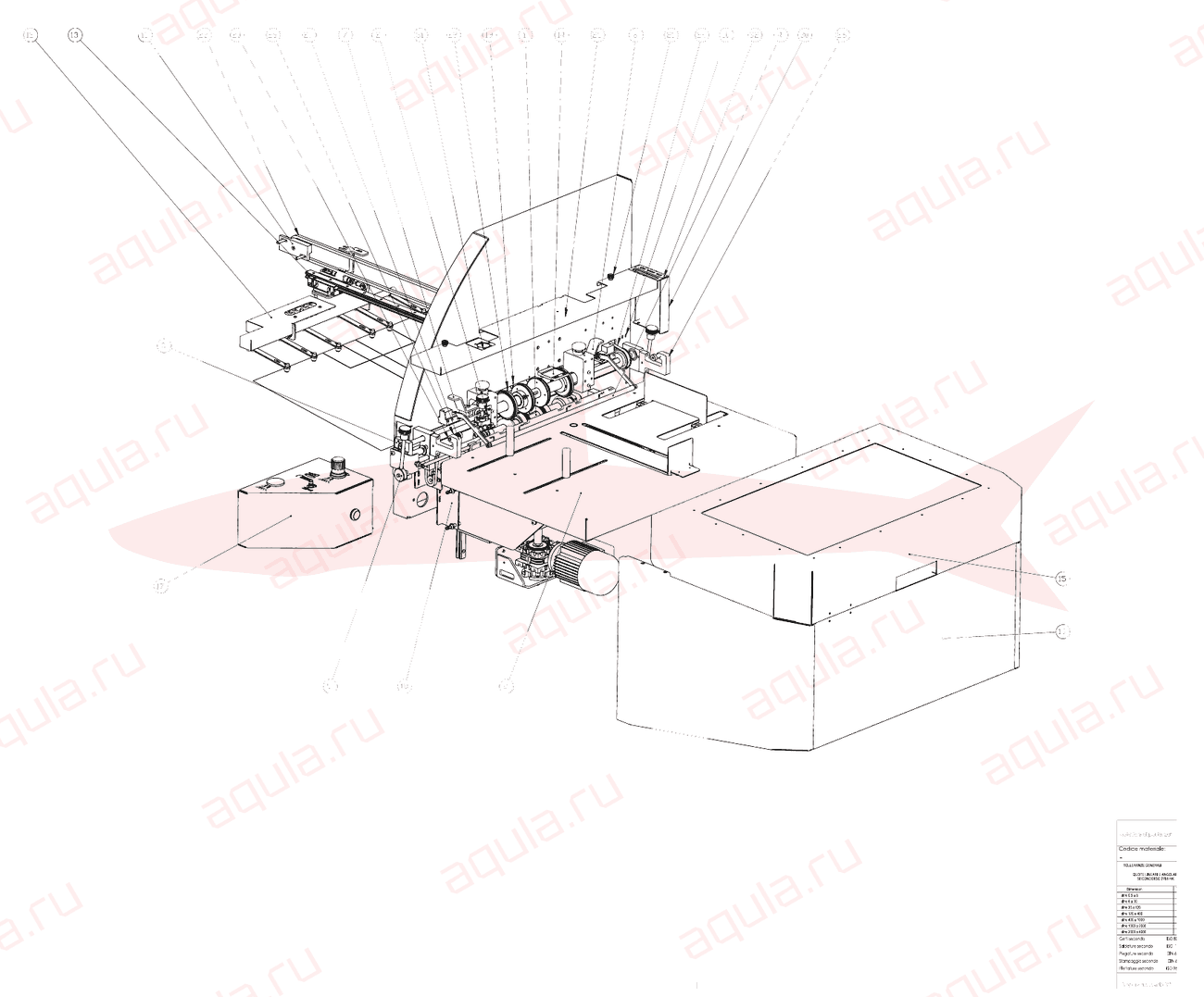

A0210003-01 Ass. metticopertine

Morgana DigiBook 450 · Узел податчика обложек

Morgana DigiBook 450 A0210003-01 Ass. metticopertine — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS ALBERO CORD INFERIOREУзел нижнего вала биговщиковA0210080-01
1ASS. TENDICATENA,Узел натяжителя цепиA0210092-00
2ASS ALBERO CORD SUPERIOREУзел верхнего вала биговщиковA0210081-01
3ASS. APERTURA CORDONATORIУзел раскрытия биговщиковA0210082-00
4ASS. ARCHETTOУзел скобыA0210083-01
5ASS. PIASTRA ZERIУзел нулевой плитыA0210084-01
6ASS. LEVA DXУзел рычага правогоA0210085-00
7ASS. LEVA SXУзел рычага левогоA0210086-00
7ASS. COPERTURA CON MANOMETRIУзел крышки с манометрамиA0210100-00
8ASS. PIANO SALI E SCENDIУзел подъёмного столаA0210087-01
9ASS. TENDICINGHIAУзел натяжителя ремняA0210090-01
10ASS. MOTORIZZAZIONE VENTOSEУзел привода присосокA0210091-00
12ASS. CARRELLO PORTAVENTOSEУзел каретки присосокA0210093-01
13ASS. GUIDA CARICA COPERTINAУзел направляющей загрузки обложкиA0210094-00
14ASS. SENSORE TRANSITOУзел датчика проходаA0210096-00
16ASS. CARR. INF METTICOPERTINEУзел нижней каретки податчика обложекA0210099-01
18ASS. COPERCHIO METTICOPERTINEУзел крышки податчика обложекA0210098-01
20VITE DI SPALL D. D.10 M8 L.20 ISO 7379Винт с буртиком (призонный)C10100340
282P0210145-00
30PANNELLO POSTERIORE CORDONATORIЗадняя панель биговщиковP0210152-00
32CATENA A RULLI ISO 606 05 B- 8X3 14200030 L=1912 PASSI=239 14300020 ICINGHIA 150 XL 037 ICOPERTURA SUPERIORE IMETTICOPERTINEРоликовая цепьP0210101-03
33FULCRO DX ROT. COPERTURAОсь поворота крышки праваяP0210136-01
34DISTANZIALE COPERCHIO.Проставка крышкиP0210138-00
35TARGHETTA SOFFIТабличка обдуваP0210171-00

Номера в кружке — сборочные узлы (поставляются в сборе).

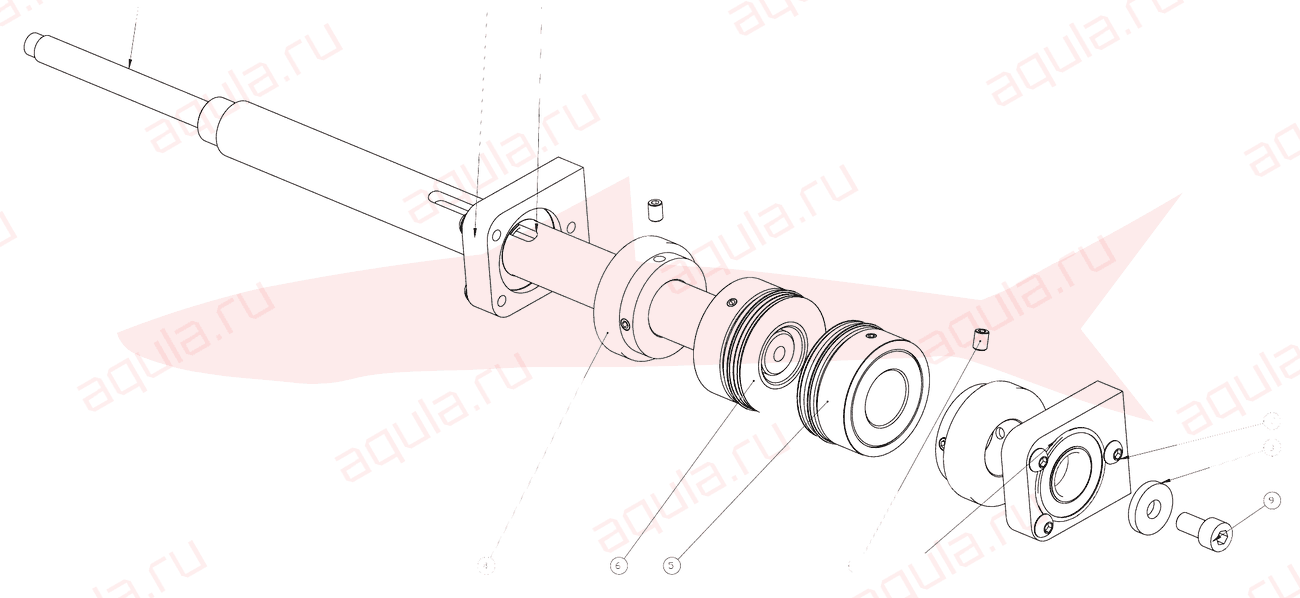

A0210080-01 Ass albero cord inferiore

Morgana DigiBook 450 · Узел нижнего вала биговщиков

Morgana DigiBook 450 A0210080-01 Ass albero cord inferiore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1FLANGIA SUPPORTO ALBEROФланец опоры валаP0208027-00
1SUPP. CORDONATORI INFERIOREНижняя опора биговщиковP0210103-00
2BOCCOLA AUTOL FL 20x23 D.30 L= 20Втулка самосмазывающаяся с буртомC11750580
2CUSCINETTO RADIALE A SFERE 600477Радиальный шарикоподшипникC16000130
3ALBERO CORDONATORI INFERIOREНижний вал биговщиковP0210104-01
4TRASCINATORE INFERIOREНижний поводокP0210105-00
5ASS. CORD INF FISSOУзел нижнего неподвижного биговщикаA0210072-01
6ASS. CORD. INF MOBILEУзел нижнего подвижного биговщикаA0210071-01
7ASTA DI COMANDO INFERIOREНижняя тяга управленияP0210106-00
8ROSETTA DIN 6340ШайбаC10640050
9VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030500
10VITE TBEI 10.9 ZINC UNI 7380 M6x10Винт с полукруглой головкой под шестигранникC10050280
11GRANO UNI 5923Установочный винтC10300290

Номера в кружке — сборочные узлы (поставляются в сборе).

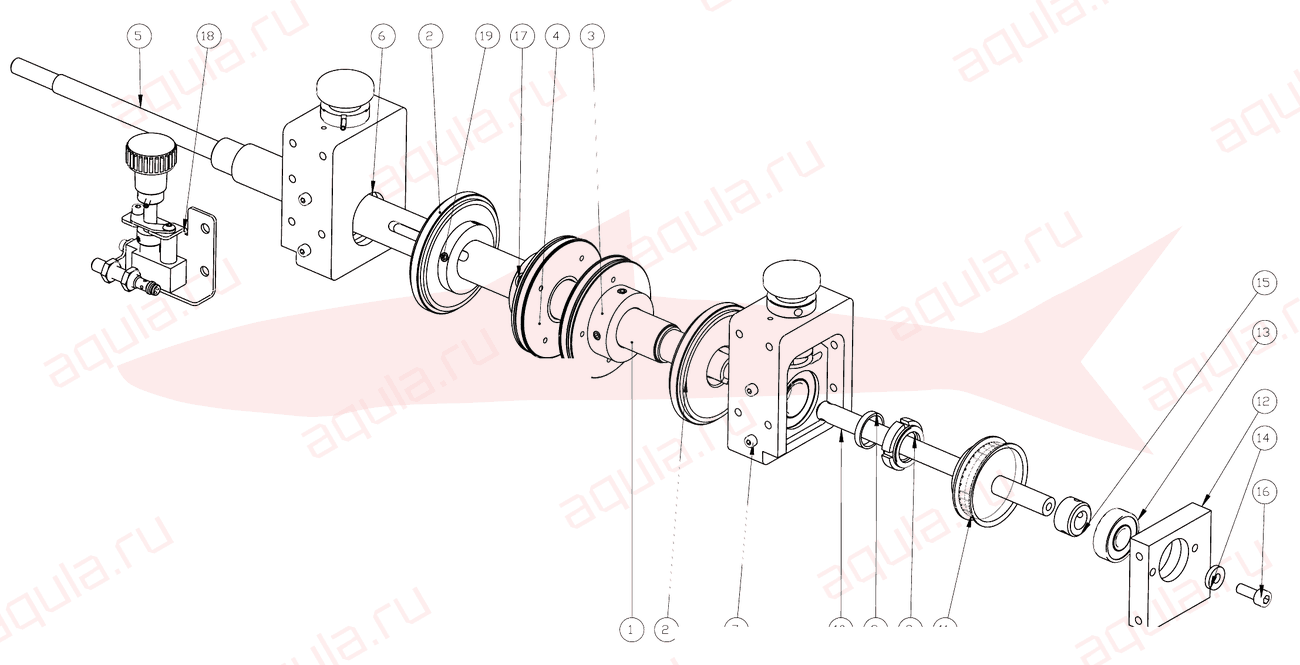

A0210081-01 Ass albero cord superiore

Morgana DigiBook 450 · Узел верхнего вала биговщиков

Morgana DigiBook 450 A0210081-01 Ass albero cord superiore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
3CORDONATORE SUPERIORE FISSOВерхний неподвижный биговщикP0210110-01
4CORDONATORE SUPERIORE MOBILEВерхний подвижный биговщикP0210111-01
5ASTA APERTURA CORD SUPТяга раскрытия верхнего биговщикаP0210114-00
6ASS. SUPP CORDONATORE SUP SXУзел опоры верхнего биговщика левыйA0210112-01
7ASS. REG CORD DXУзел регулировки биговщика правыйA0210113-01
8DISTANZIALEПроставкаP0210028-00
9ROSETTA UNI 6592ШайбаC10600050
10ALBERO A SBALZOКонсольный валP0210022-00
12SUPPORTO ASSE A SBALZOОпора консольной осиP0210030-00
13CUSCINETTOПодшипникC16000160
14ROSETTA 6,2 x 15 RGS DesertiШайбаC10660060
15ANELLO DI BLOCCAGGIO DIN705 ABU 12Стопорное кольцоC11300050
16VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030390
19GRANO UNI 5923Установочный винтC10300290

Номера в кружке — сборочные узлы (поставляются в сборе).

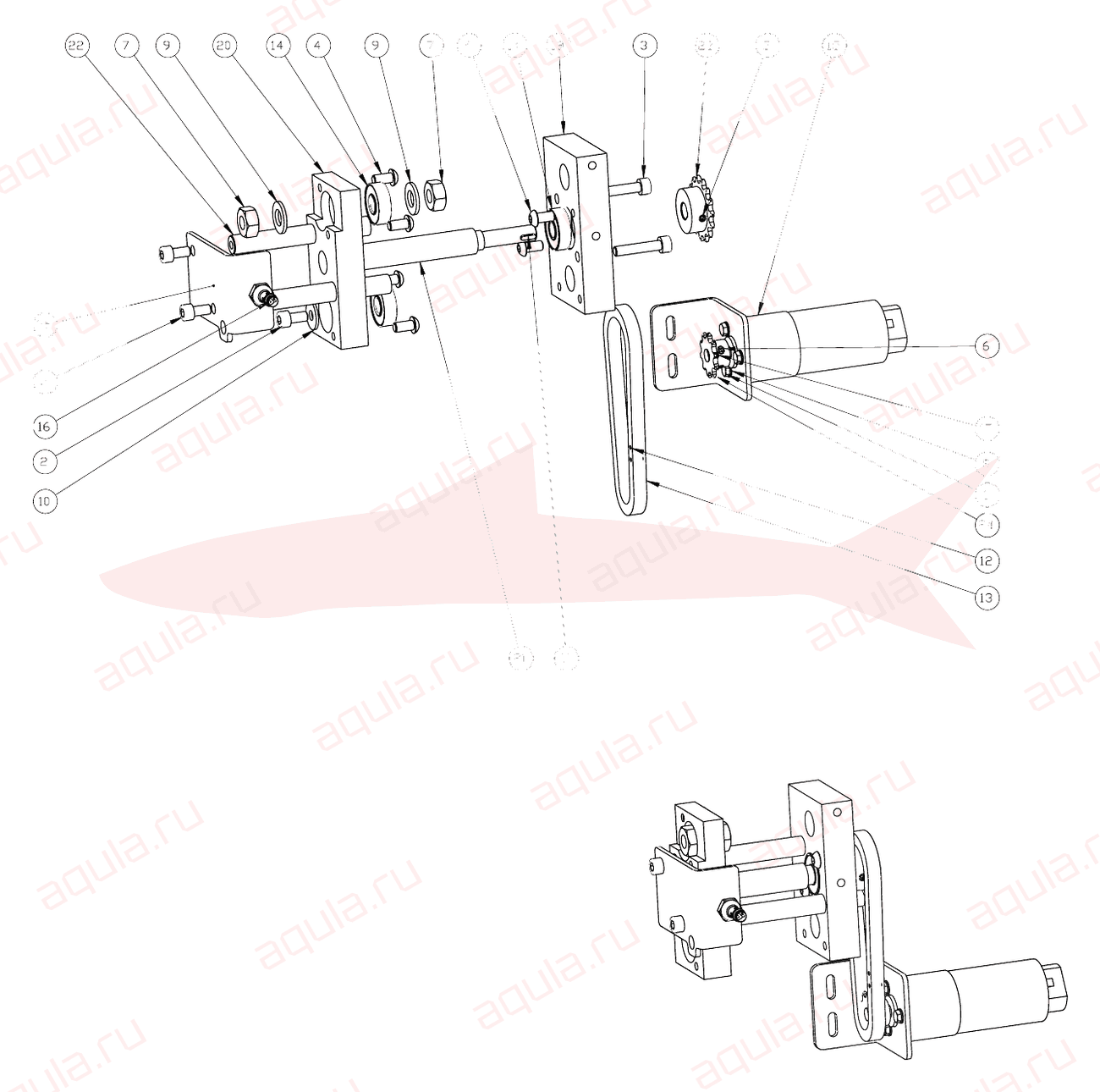

A0210082-00 Ass. apertura cordonatori

Morgana DigiBook 450 · Узел раскрытия биговщиков

Morgana DigiBook 450 A0210082-00 Ass. apertura cordonatori — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TE 8.8 M4x10 UNI 5739 ZINC.Болт с шестигранной головкойC10010120
2VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030380
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030420
4VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050290
5GRANO UNI 5923Установочный винтC10300180
6GRANO A P.M5x6 UNI 5927Установочный винтC10320180
7DADO UNI 5588ГайкаC10410070
8ROSETTA UNI 6592ШайбаC10600020
9ROSETTA UNI 6592ШайбаC10600060
10ROSETTA UNI 6593ШайбаC10610040
11LINGUETTA UNI 6604 A 3X3X10Шпонка призматическаяC11200120
12GIUNTO PER CATENAСоединительное звено цепиC14190030
13CATENA PASSO 8ЦепьC14200030
14MANOPOLA ZIGRINATAРучка рифлёнаяC12000050
15MOTORIDUTTORE E.192.24.25 ENCODER 2FМотор-редукторC40010010
16SENSORE M8ДатчикC40020020
17PIGNONE 8X3 Z10 D.8ЗвёздочкаP0108039-00
18DISTANZIALE PIGNONEПроставка звёздочкиP0210027-00
19PIASTRA FISSA APERT CORDНеподвижная плита раскрытия биговщиковP0210031-00
20PIASTRA MOBILE AP CORDПодвижная плита раскрытия биговщиковP0210032-00
21VITE APERTURA CORDONATORIВинт раскрытия биговщиковP0210033-00
22ASTA DI SCORRIMENTOНаправляющая штангаP0210034-00
23PIGNONE APERT. CORD. 8x3 Z=15Звёздочка раскрытия биговщиковP0210035-01
24SUPPORTO MOTORE APERTURA CORDОпора двигателя раскрытия биговщиковP0210037-00
25SUPPORTO SENSORE AP. CORD.Опора датчика раскрытия биговщиковP0210038-00

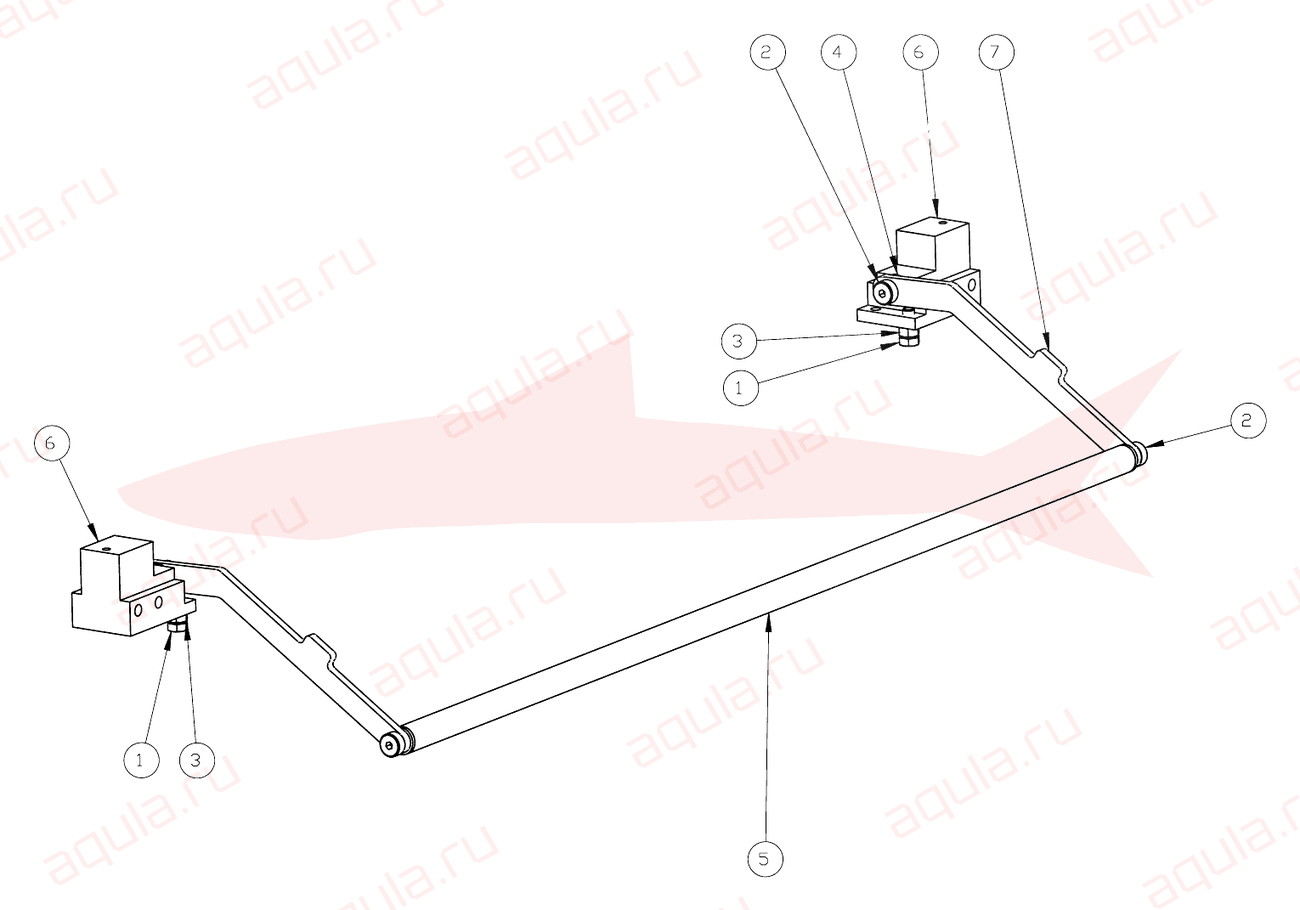

A0210083-01 Ass. archetto

Morgana DigiBook 450 · Узел скобы

Morgana DigiBook 450 A0210083-01 Ass. archetto — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE UNI 5739ВинтC10010250
2VITE DI SPALL D. D.06 M5 L 10 ISO 7379Винт с буртиком (призонный)C10100020
3DADO UNI 5588ГайкаC10410030
4ROSETTA 6,4 x 12 OTTONE UNI 6592ШайбаC10670040
7LEVA ARCHETTOРычаг скобыP0210062-01
8ASTA ARCHETTO SUPPORTO ARCHETTOТяга опоры скобыP0210061-01

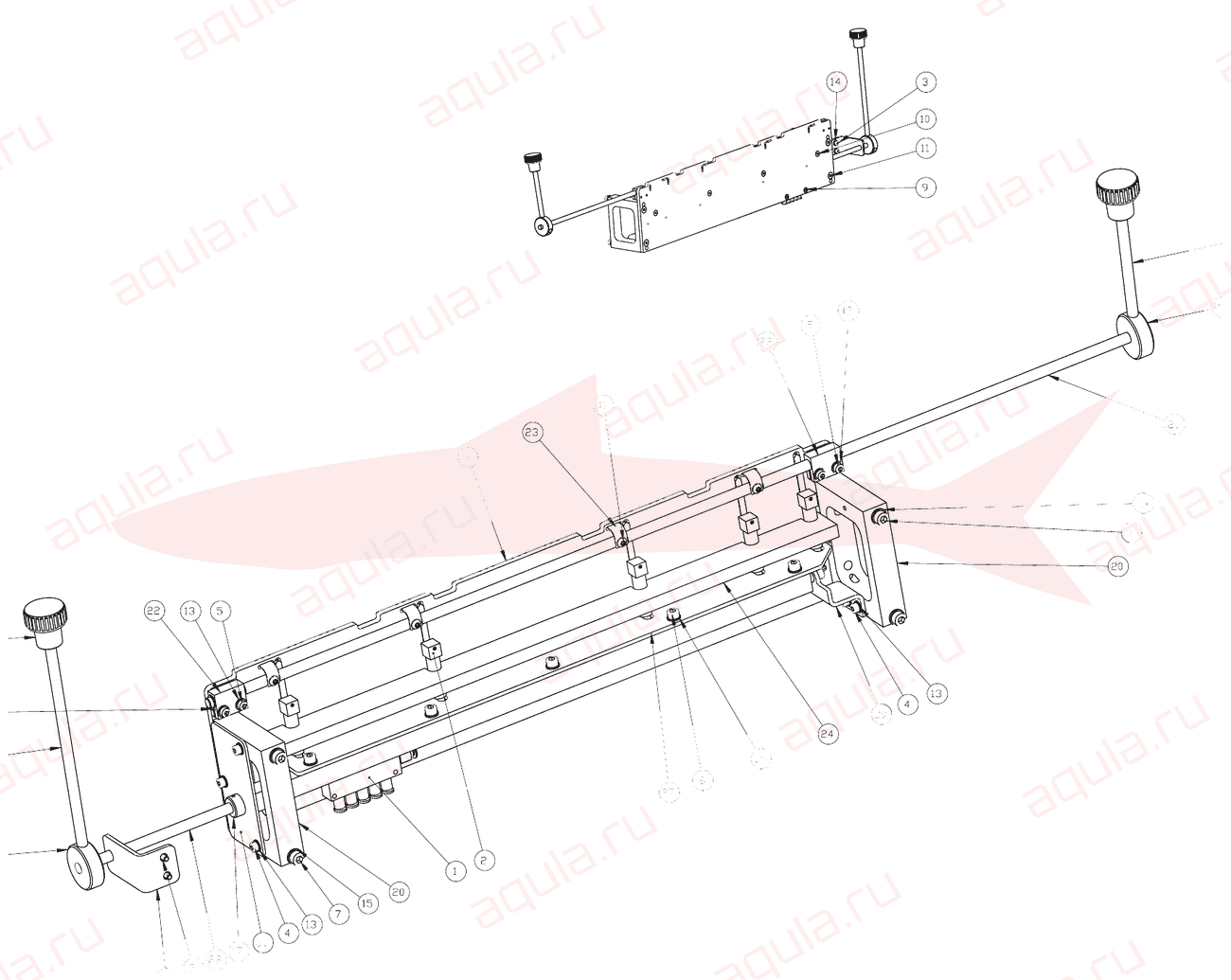

A0210084-01 Ass. piastra zeri

Morgana DigiBook 450 · Узел нулевой плиты

Morgana DigiBook 450 A0210084-01 Ass. piastra zeri — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. DISTRIBUTORE ARIAУзел распределителя воздухаA0210139-01
2ASS. SOFFIERIAУзел обдуваA0210162-00
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030120
4VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030130
5VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030150
6VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030260
7VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030390
8VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050080
9VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранникC10060130
10VITE TSPEI 10.9 ZINC UNI 5933 M5x16Винт с потайной головкой под шестигранникC10060230
11VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранникC10060340
12GRANO M6x6 UNI 5923Установочный винтC10300280
13ROSETTA UNI 6592ШайбаC10600020
14ROSETTA UNI 6592ШайбаC10600030
15ROSETTA UNI 6592ШайбаC10600040
16SEGER PER ESTERNI UNI 7435Стопорное кольцо наружноеC10800060
17ANELLO DI BLOCCAGGIO DIN705Стопорное кольцоC11300030
18MANOPOLA ZIGRINATAРучка рифлёнаяC12000050
19LAMIERA ZERIНулевой листP0210043-02
20SUPPORTO PIASTRA ZERIОпора нулевой плитыP0210044-01
21ASSE ROTAZIONE PUNTE DI SEPОсь поворота разделительных пальцевP0210052-02
22BLOCCHETTO DI FRIZIONAMENTOФрикционный блокP0210053-00
23PUNTA DI SEPARAZIONEРазделительный палецP0210054-01
24PIATTO DI RINFORZO PIASTRA ZERIУсиливающая пластина нулевой плитыP0210115-01
25LEVA PUNTE DI SEPARAZIONEРычаг разделительных пальцевP0210116-00
27REGOLAZIONE SOFFIERIAРегулировка обдуваP0210165-00
28ASSE REGOLAZIONE SOFFIERIAОсь регулировки обдуваP0210166-00
29SUPPORTO ANTERIORE SOFFIERIAПередняя опора обдуваP0210167-00
30SUPPORTO CENTRALE SOFFIERIAЦентральная опора обдуваP0210168-00
31SUPPORTO POSTERIORE SOFFIERIAЗадняя опора обдуваP0210169-00
32LEVA COMANDO SOFFIERIAРычаг управления обдувомP0210170-00

Номера в кружке — сборочные узлы (поставляются в сборе).

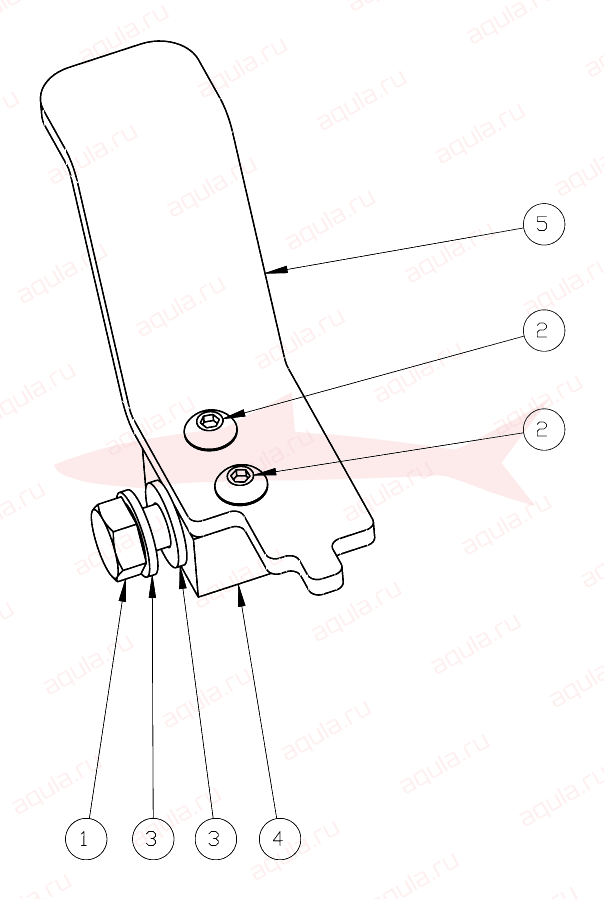

A0210085-00 Ass. leva dx

Morgana DigiBook 450 · Узел рычага правого

Morgana DigiBook 450 A0210085-00 Ass. leva dx — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE UNI 5739ВинтC10010520
2VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050190
3ROSETTA 8,4 x 16 OTTONE UNI 6592ШайбаC10670050
4LEVA SOLL CORD DXРычаг подъёма биговщика правыйP0210119-00

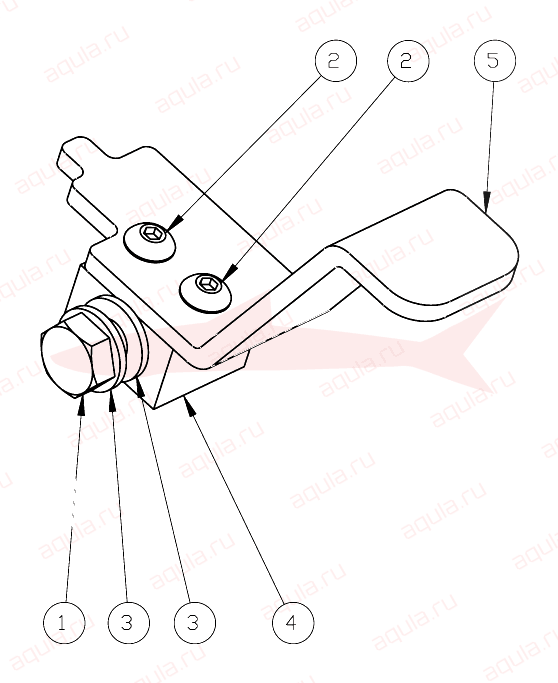

A0210086-00 Ass. leva sx

Morgana DigiBook 450 · Узел рычага левого

Morgana DigiBook 450 A0210086-00 Ass. leva sx — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE UNI 5739ВинтC10010520
2VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050190
3ROSETTA 8,4 x 16 OTTONE UNI 6592ШайбаC10670050
4BLOCCHETTO FISS LEVAБлок крепления рычагаP0210118-00
5LEVA SOLL CORD SXРычаг подъёма биговщика левыйP0210120-00

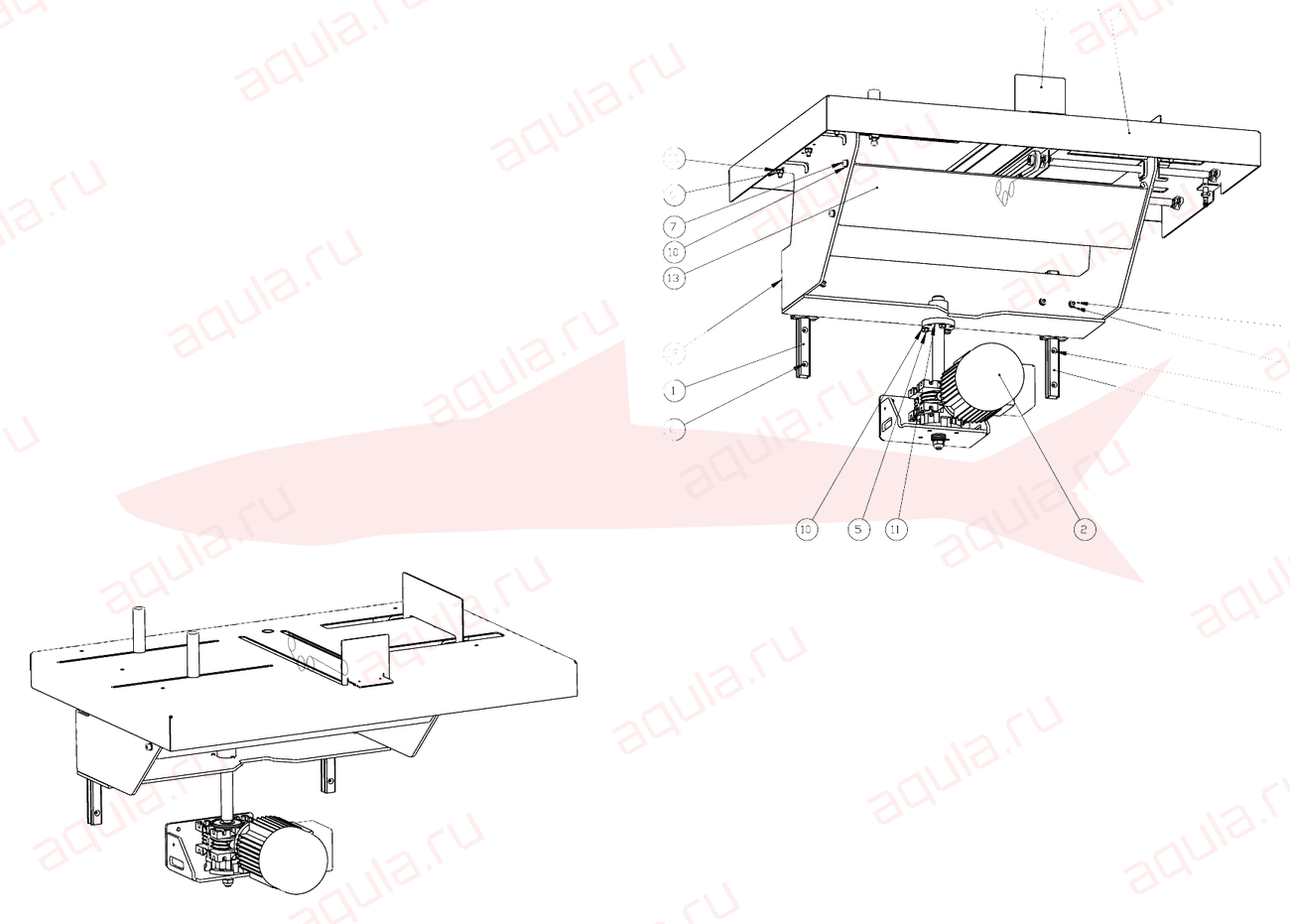

A0210087-01 Ass. piano sali e scendi

Morgana DigiBook 450 · Узел подъёмного стола

Morgana DigiBook 450 A0210087-01 Ass. piano sali e scendi — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. GUIDA SALITA PIANOУзел направляющей подъёма столаA0210088-00
2ASS. SUPPORTO VITE DI SOLLEVAMENTOУзел опоры подъёмного винтаA0210089-00
3ASS. SPONDA POSTERIOREУзел заднего бортаA0210125-00
4ASS. PIANO APPOGGIO COPERTINEУзел стола подачи обложекA0210174-00
5VITE UNI 5739ВинтC10010380
6VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030270
7VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030390
8VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030400
9DADO UNI 5588ГайкаC10410040
10ROSETTA UNI 6592ШайбаC10600040
11CHIOCCIOLAГайка ходового винтаC11820020
12SUPPORTO MOBILEПодвижная опораP0210042-01
13LAMIERA DI COLLEGAMENTOСоединительный листP0210047-00

Номера в кружке — сборочные узлы (поставляются в сборе).

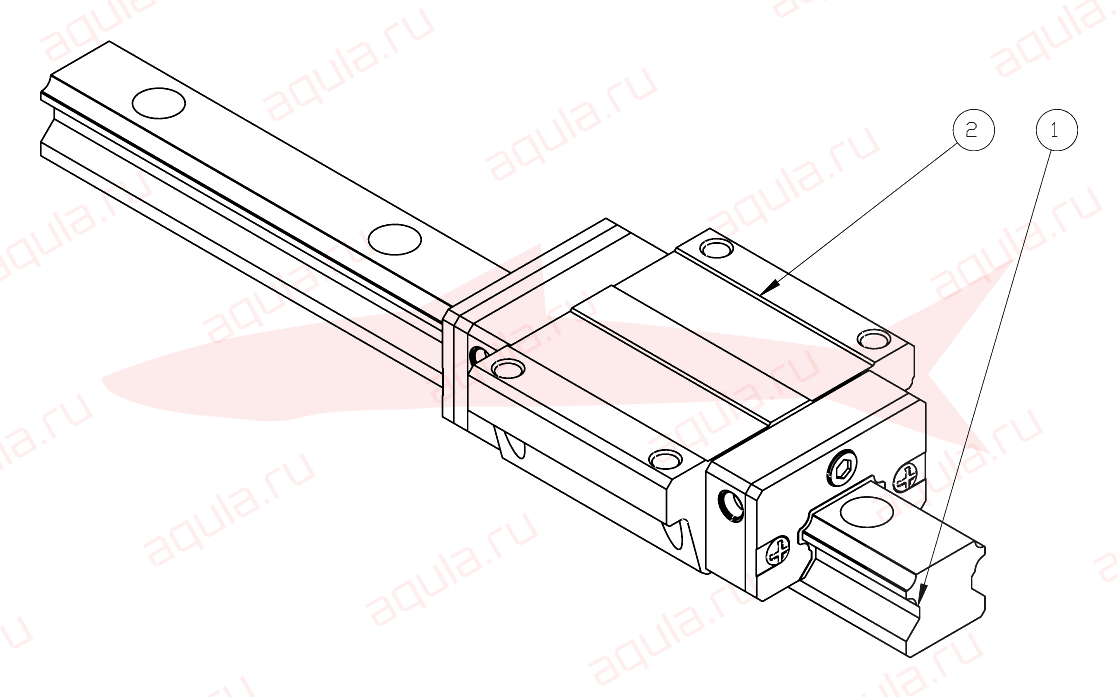

A0210088-00 Ass. guida salita piano

Morgana DigiBook 450 · Узел направляющей подъёма стола

Morgana DigiBook 450 A0210088-00 Ass. guida salita piano — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1GUIDA HIWIN HGR20-R220-H GUIDA HIWINНаправляющаяC15500080
2CURSORE HGW20CCZBH/E2Ползун (каретка направляющей)C15500010

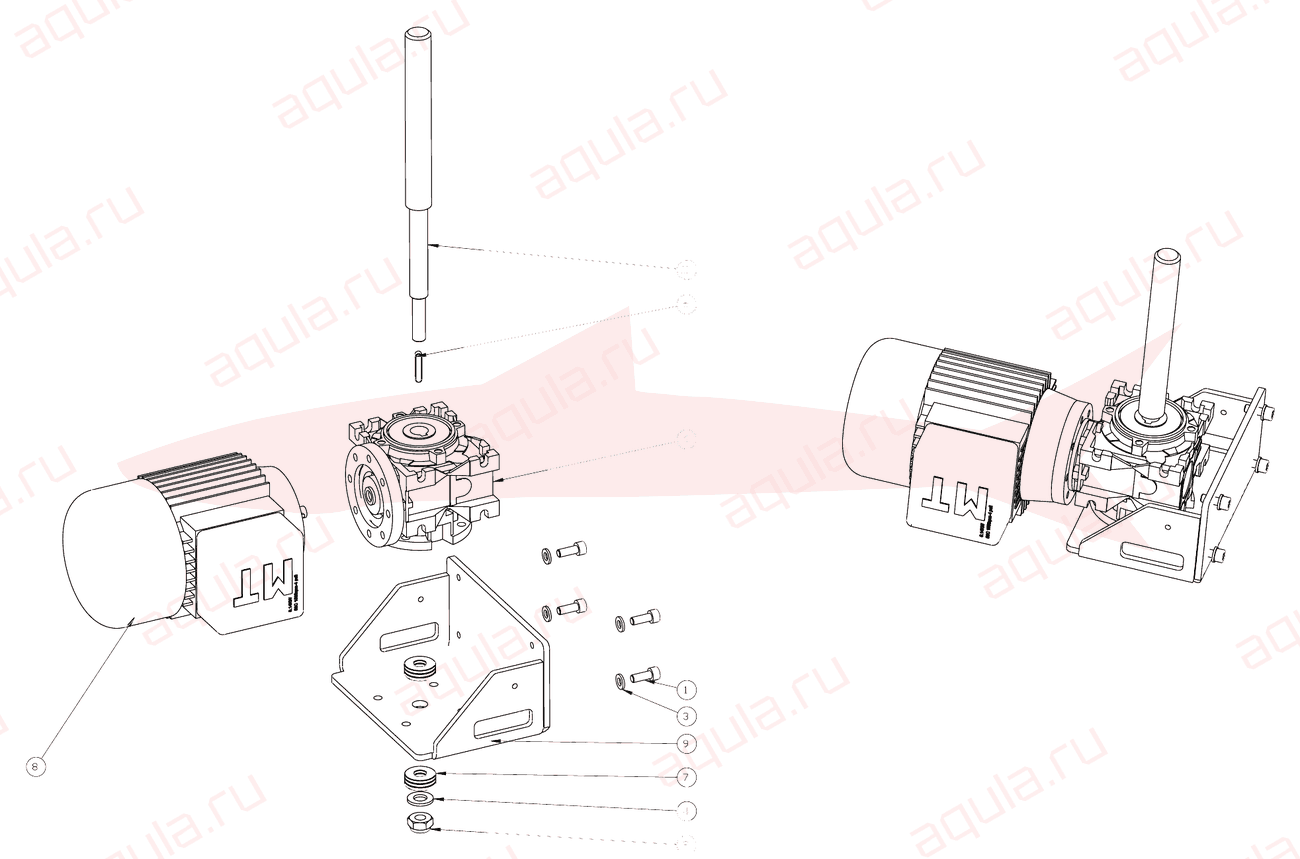

A0210089-00 Ass. supporto vite di sollevamento

Morgana DigiBook 450 · Узел опоры подъёмного винта

Morgana DigiBook 450 A0210089-00 Ass. supporto vite di sollevamento — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030390
2DADO AUTOBL M10 EN ISO 10511Гайка самоконтрящаясяC10430060
3ROSETTA UNI 6592ШайбаC10600040
4ROSETTA UNI 6592ШайбаC10600060
5LINGUETTA UNI 6604 A 5X5X20Шпонка призматическаяC11200410
6RIDUTTORE VARVEL FRT-G 28 F 1: 56 IEC56 B14 (09 080) AC14Редуктор VarvelC14020050
7CUSCINETTO ASSIALE NSK 51100Упорный подшипникC16100010
8MOTORE x inverter +P.T. 130° (OBBLIGATORIO MT motori) TN56C 4P 015KW 230/400 50 IP55 CL F B14ДвигательC40100120
9SUPPORTO RIDUTTOREОпора редуктораP0210045-00
10VITE SOLLEVAMENTO PIANOВинт подъёма столаP0210046-00

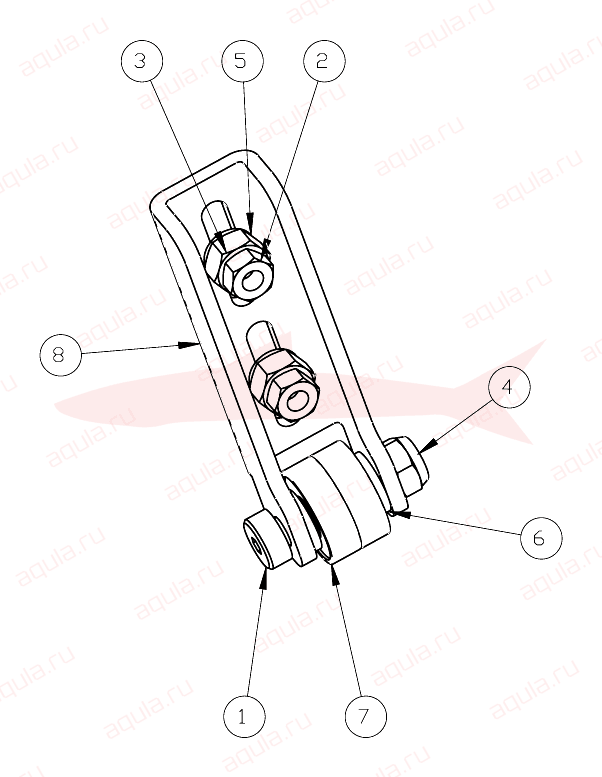

A0210090-01 Ass. tendicinghia

Morgana DigiBook 450 · Узел натяжителя ремня

Morgana DigiBook 450 A0210090-01 Ass. tendicinghia — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE DI SPALL D. D.06 M5 L 20 ISO 7379Винт с буртиком (призонный)C10100060
2DADO UNI 5588ГайкаC10410030
3DADO UNI 5588ГайкаC10410040
4DADO AUTOBL EN ISO 10511Гайка самоконтрящаясяC10430040
5ROSETTA UNI 6592ШайбаC10600030
6ROSETTA 6,4 x 12 OTTONE UNI 6592ШайбаC10670040
7CUSCINETTO RADIALE A SFERE 6262ZZРадиальный шарикоподшипникC16000010

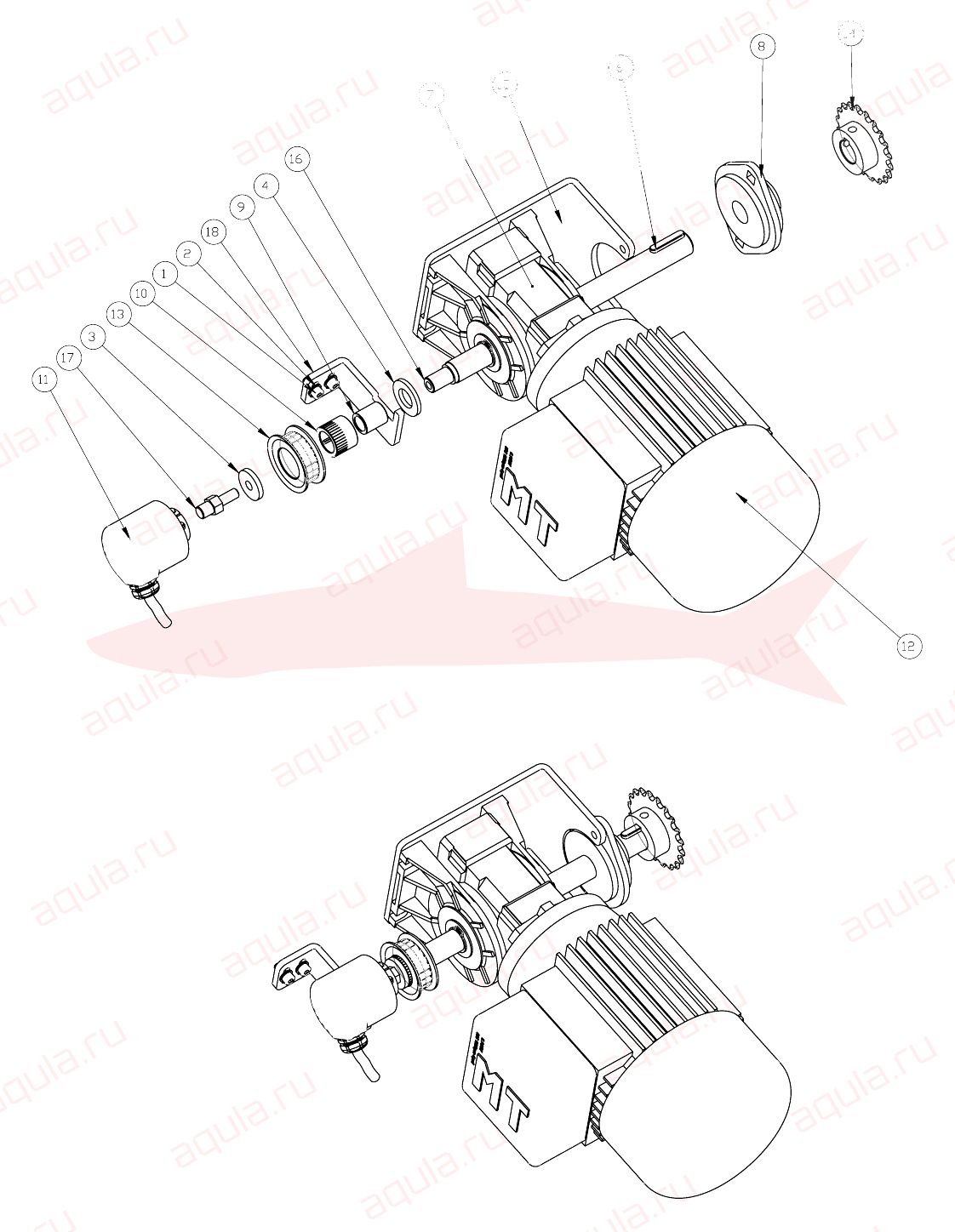

A0210091-00 Ass. motorizzazione ventose

Morgana DigiBook 450 · Узел привода присосок

Morgana DigiBook 450 A0210091-00 Ass. motorizzazione ventose — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030130
2ROSETTA UNI 6592ШайбаC10600020
3ROSETTA RGS DesertiШайбаC10660070
4ROSETTA 13 x 24 OTTONE UNI 6592ШайбаC10670070
5SEGER PER ESTERNI UNI 7435Стопорное кольцо наружноеC10800120
6LINGUETTA UNI 6604 A 5X5X20Шпонка призматическаяC11200410
7RIDUTTOREРедукторC14020080
8CUSCINETTO CON SUPPORTO 15 ASPFL 202 NSKПодшипник в корпусеC16050010
9ANELLO INTERNO X CUSCINETTI IR 10x14x16 INAВнутреннее кольцоC16200020
10RUOTA LIBERA AD ASTUCCIO HF 1416 INAОбгонная муфта-втулка HFC16250010
11ENCODERЭнкодерC40050030
12MOTORE x inverter +P.T. 130° (OBBLIGATORIO MT motori) TN56C 4P 015KW 230/400 50 IP55 CL F B14ДвигательC40100120
13PULEGGIA XL037 Z20ШкивP0210018-00
14PIGNONE PASSO 8 220ЗвёздочкаP0210020-00
15SUPPORTO PULEGGIA FOLLEОпора натяжного шкиваP0210029-00
16ALBERO LENTO METTICOP.Тихоходный вал податчика обложекP0210041-00
17ASSE ENCODERОсь энкодераP0210063-00
18ANTIROTAZIONE ENCODERФиксатор энкодера от проворотаP0210064-00

A0210093-01 Ass. carrello portaventose

Morgana DigiBook 450 · Узел каретки присосок

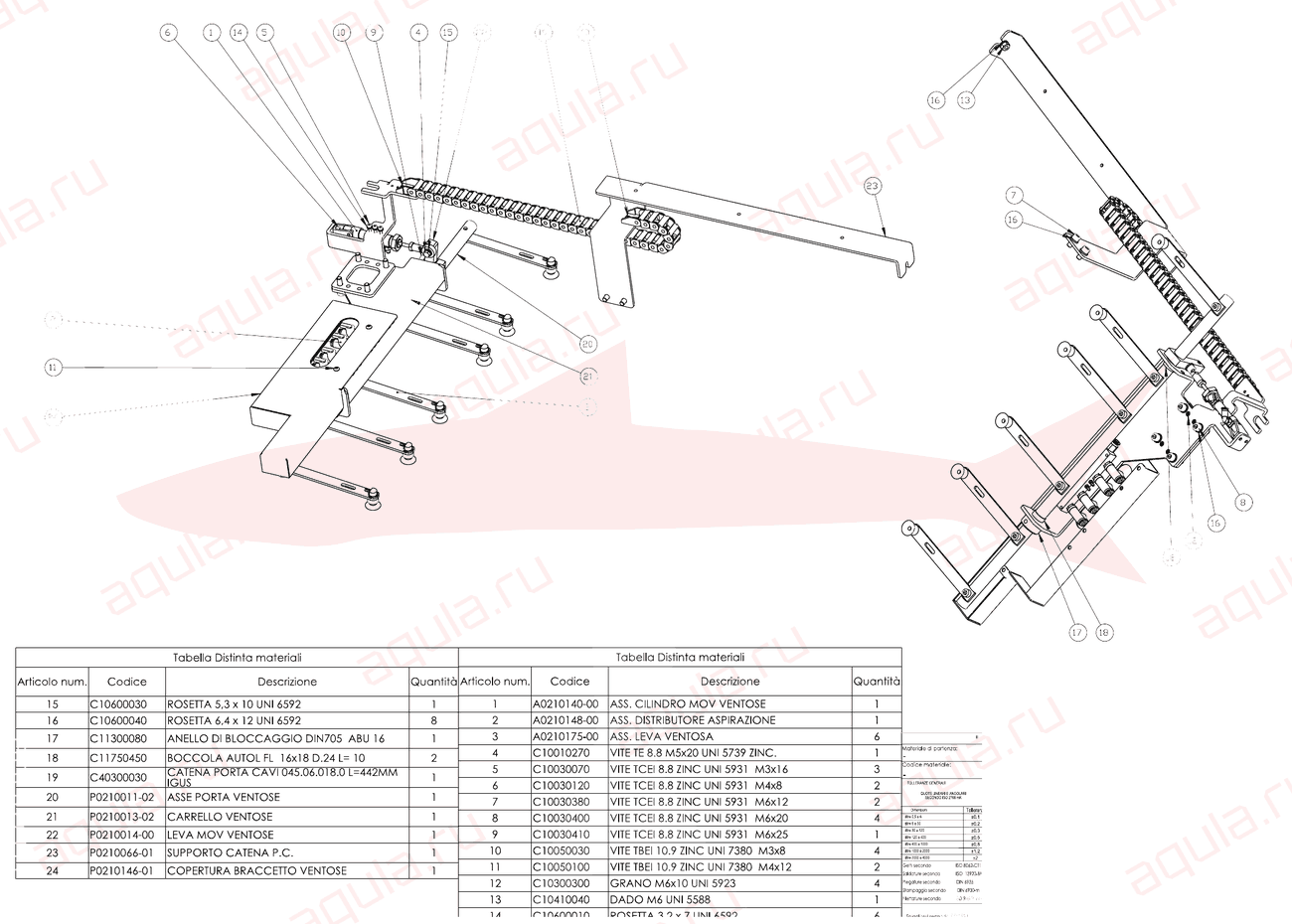

Morgana DigiBook 450 A0210093-01 Ass. carrello portaventose — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ROSETTA UNI 6592ШайбаC10600030
2ROSETTA UNI 6592ШайбаC10600040
3ANELLO DI BLOCCAGGIO DIN705 ABU 16Стопорное кольцоC11300080
4BOCCOLA AUTOL FL 16x18 D.24 L= 10Втулка самосмазывающаяся с буртомC11750450
5CATENA PORTA CAVI 045.06.018.0 L=442MM | UКабель-канал (цепь)C40300030
6ASSE PORTA VENTOSEОсь держателя присосокP0210011-02
7CARRELLO VENTOSEКаретка присосокP0210013-02
8LEVA MOV VENTOSEРычаг перемещения присосокP0210014-00
9SUPPORTO CATENA P.C. COPERTURA BRACCETTO VENTOSEОпора кабель-канала рычага присосокP0210146-01
10ASS. CILINDRO MOV VENTOSEУзел цилиндра перемещения присосокA0210140-00
11ASS. DISTRIBUTORE ASPIRAZIONEУзел распределителя вакуумаA0210148-00
12ASS. LEVA VENTOSAУзел рычага присоскиA0210175-00
13VITE UNI 5739ВинтC10010270
14VITE TCEI 8.8 ZINC UNI 5931 M3x16Винт с цилиндрической головкой под шестигранникC10030070
15VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030120
16VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030380
17VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030400
18VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030410
19VITE TBEI 10.9 ZINC UNI 7380 M3x8Винт с полукруглой головкой под шестигранникC10050030
20VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050100
21GRANO Méx10 UNI 5923Установочный винтC10300300
22DADO UNI 5588ГайкаC10410040

Номера в кружке — сборочные узлы (поставляются в сборе).

Ass. staffa sensori

Morgana DigiBook 450 · Узел кронштейна датчиков

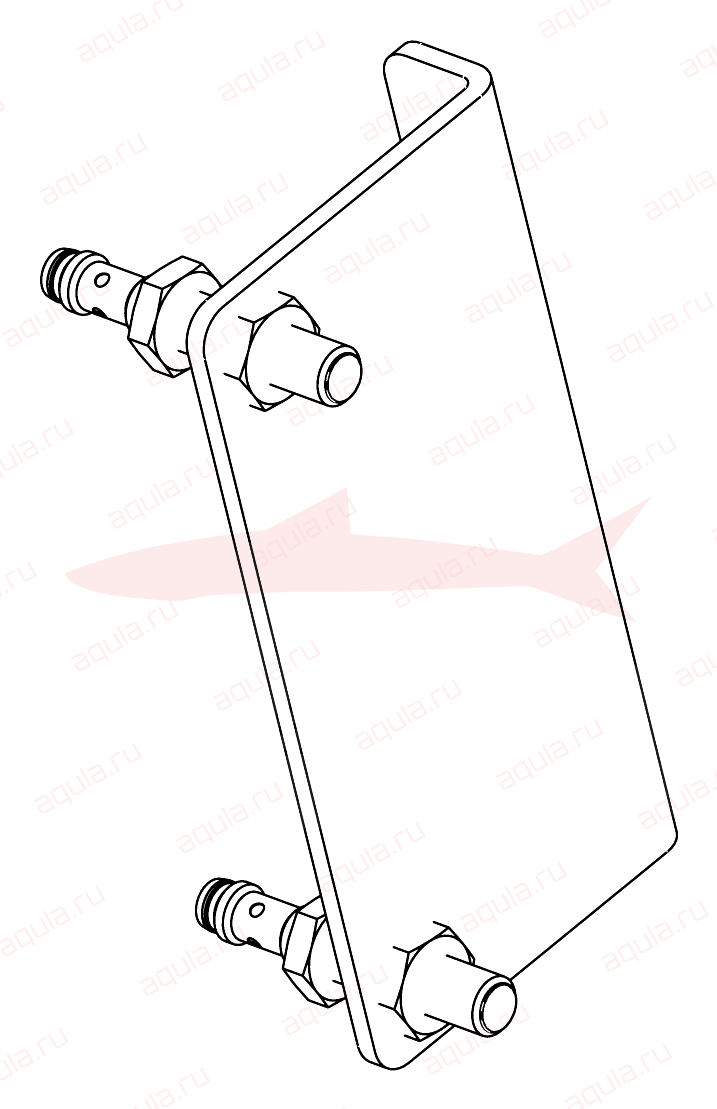

Morgana DigiBook 450 Ass. staffa sensori — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1LAMIERA PORTA SENSORIЛист крепления датчиковP0210131-01
2SENSORE M8ДатчикC40020020

A0210096-00 Ass. sensore transito

Morgana DigiBook 450 · Узел датчика прохода

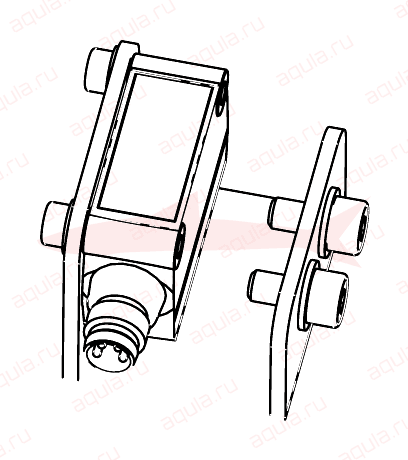

Morgana DigiBook 450 A0210096-00 Ass. sensore transito — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030060
2VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030120
3ROSETTA 3,2 x 7 UNI 6592ШайбаC10600010
4ROSETTA UNI 6592ШайбаC10600020
5FOTOCELLULA SICK GL6 P4111ФотодатчикC40020230
6SUPPORTO SENSORE TRANSITOОпора датчика проходаP0210068-00

A0210098-01 Ass. coperchio metticopertine

Morgana DigiBook 450 · Узел крышки податчика обложек

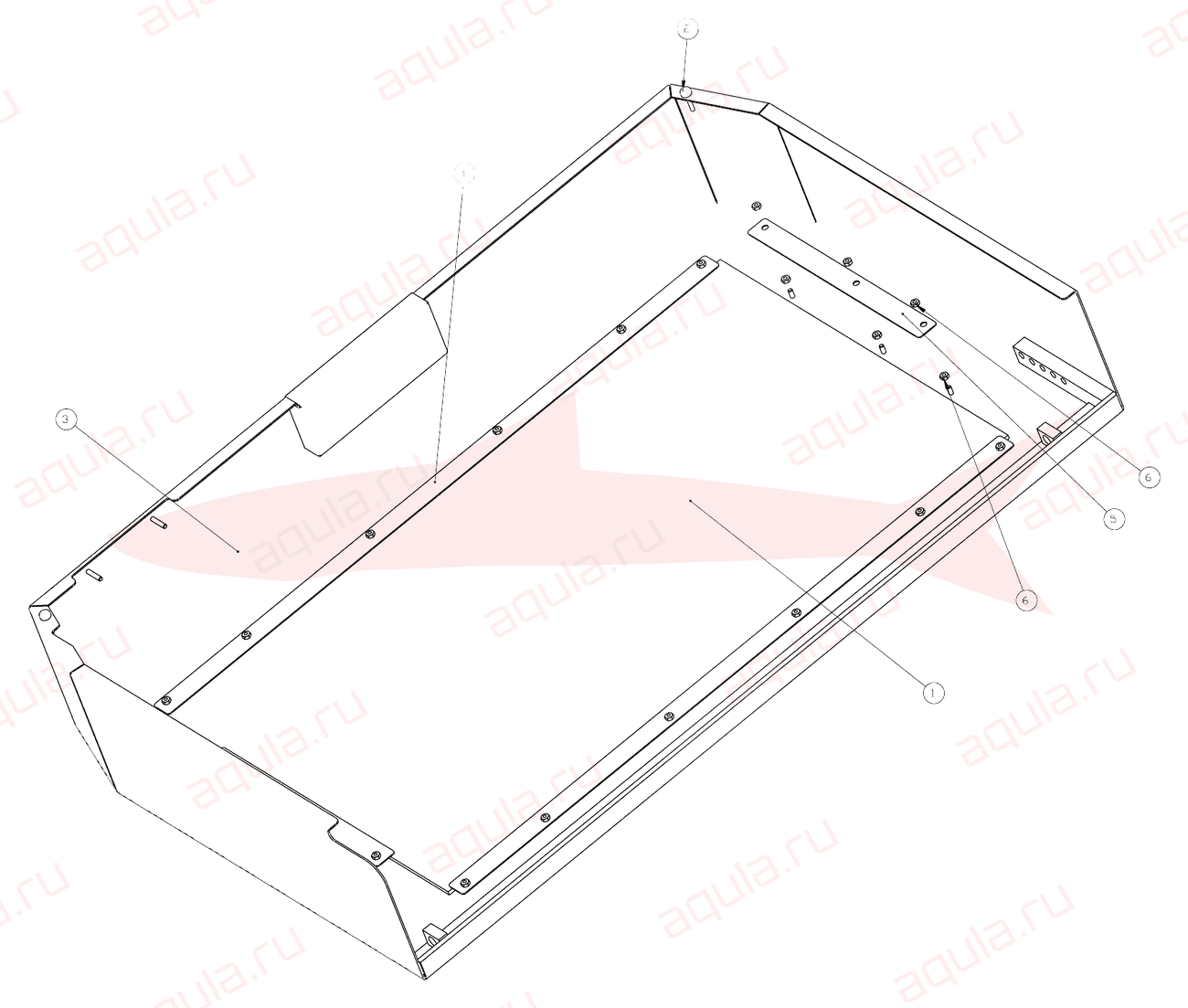

Morgana DigiBook 450 A0210098-01 Ass. coperchio metticopertine — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1PLEX COPERTURA COPERTINEПлексигласовая крышка обложекP0210128-01
2PIEDINO IN SILICONE RICHCO 65SH BPM-3BKОпора силиконоваяC11900020
3COPERTURA METTICOPERTINEКожух податчика обложекP0210127-01
4FERMO PLEX ORIУпор плексигласа горизонтальныйP0210142-00
5FERMO PLEX VERTУпор плексигласа вертикальныйP0210143-00
6DADO M4 UNI 5588ГайкаC10410020

A0210099-01 Ass. carr. inf metticopertine

Morgana DigiBook 450 · Узел нижней каретки податчика обложек

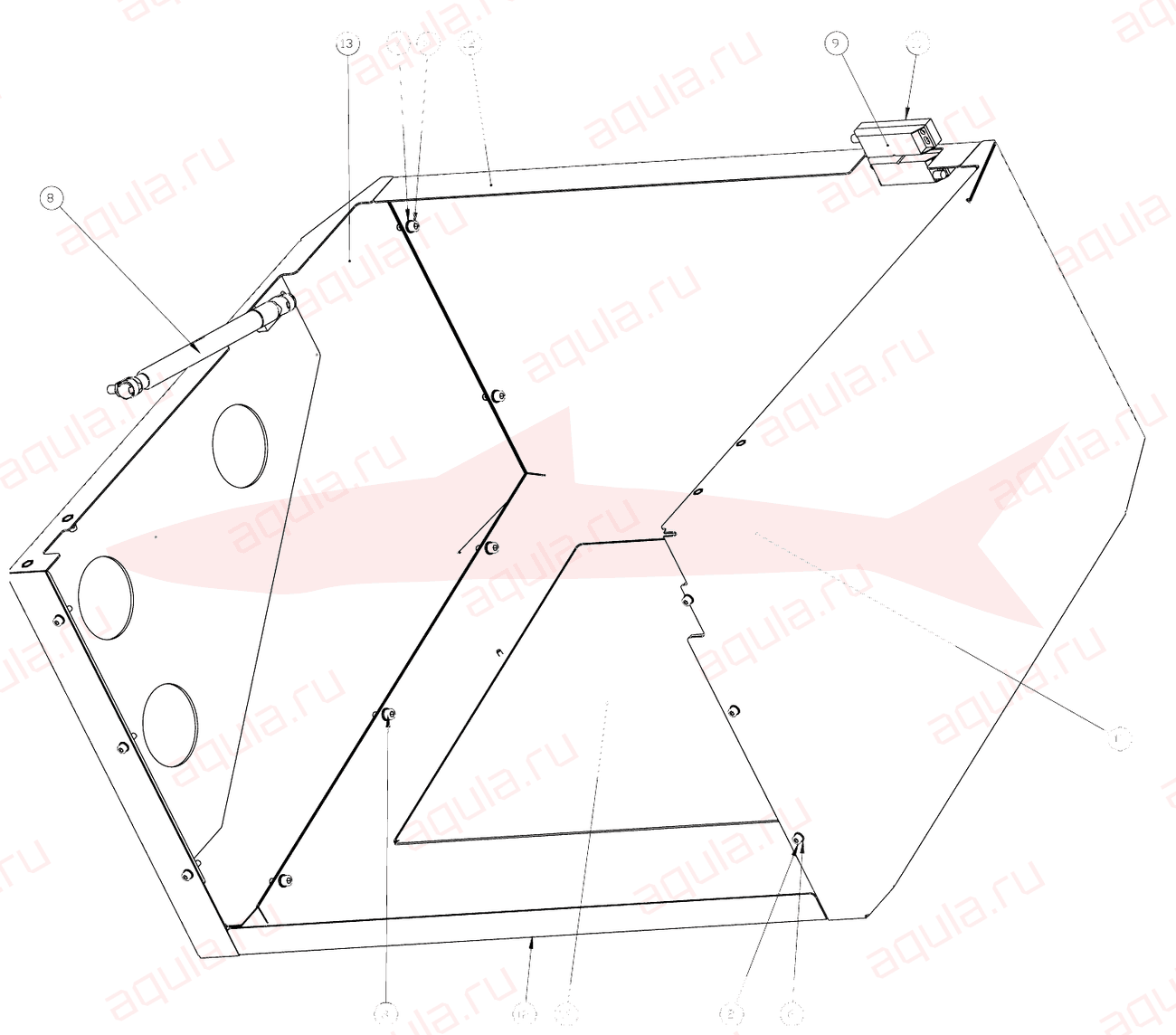

Morgana DigiBook 450 A0210099-01 Ass. carr. inf metticopertine — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030130
2VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030280
3VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030390
4DADO M4 UNI 5588ГайкаC10410020
5ROSETTA UNI 6592ШайбаC10600020
6ROSETTA UNI 6592ШайбаC10600030
7ROSETTA UNI 6592ШайбаC10600040
8MOLLA A TORSIONEПружина крученияC12080010
9SENSORE MAGNETICO MLS110-B2-10-PP-6- 5M-CМагнитный датчикC40020300
10DISTANZIALE PER SENS MAGN. VS SP1BA1Проставка магнитного датчикаC40020110
11FIANCO SX METTICOPERTINEБоковина податчика обложек леваяP0210132-01
12PANNELLO CENTRALEЦентральная панельP0210133-01
13FIANCO DX METTICOPERTINEБоковина податчика обложек праваяP0210134-01
14PANNELLO INFERIORE SALI SCENDIНижняя панель подъёмного столаP0210151-00

A0210100-00 Ass. copertura con manometri

Morgana DigiBook 450 · Узел крышки с манометрами

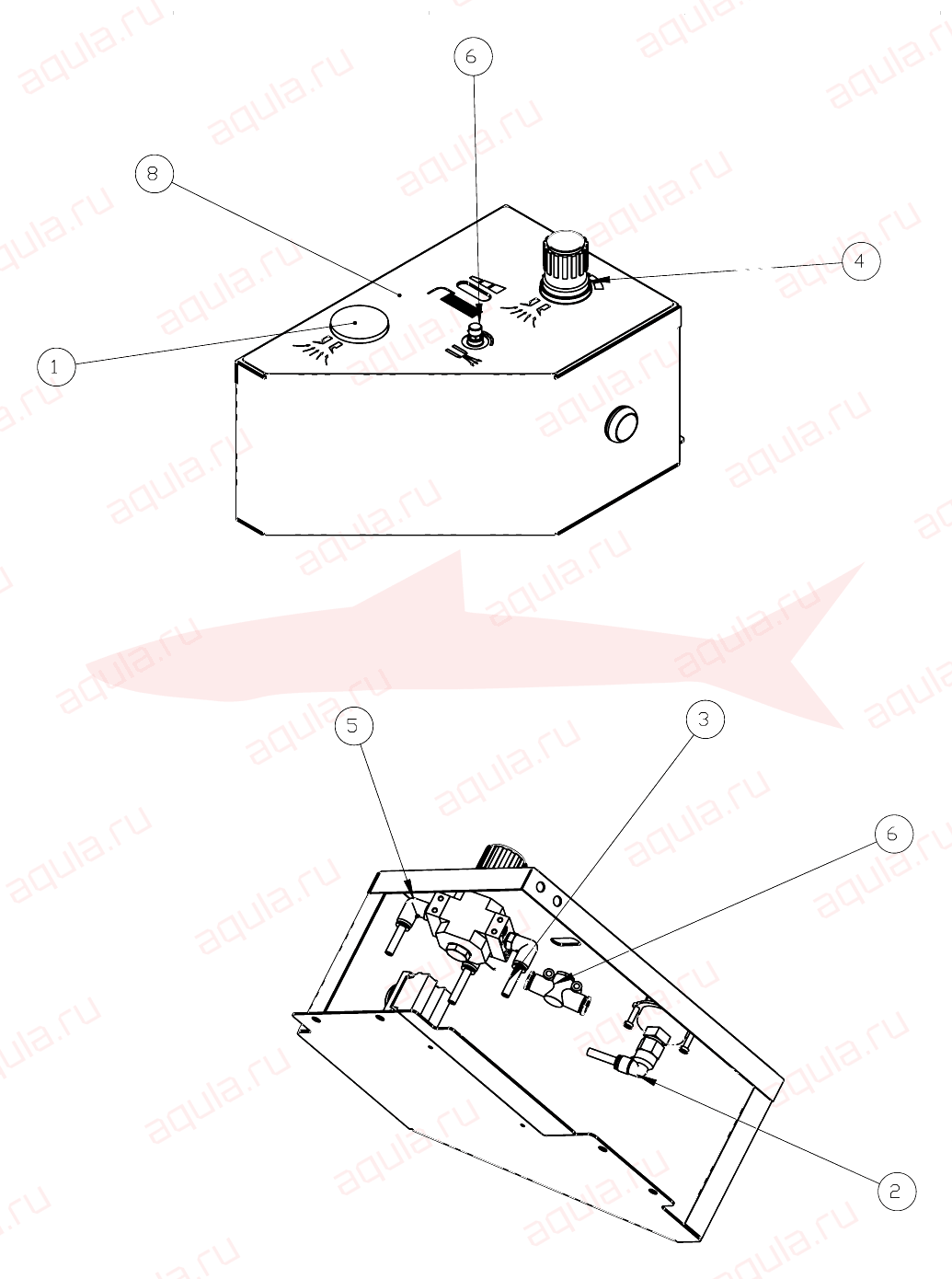

Morgana DigiBook 450 A0210100-00 Ass. copertura con manometri — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1MANOMETRO A PANNELLO FMA-40-10-1/4-ENПанельный манометрC20410020
2RACCORDO FEMMINA A 90 QSF-1/4-6 153024 FESTOФитинг угловой с внутр. резьбойC20030200
3TUBO POLIU BLU DEO6X1 PUN-6X1-BL 159664 FESTOТрубка полиуретановаяC20200020
4RIDUTTORE DI PRESSIONE LR-1/8-D-70-MINI 162598 FESTOРегулятор давленияC20400010
5-RACCORDO A 90Фитинг угловойC20030020
6REGOLATORE DI FLUSSO GR QS 6 FESTO 193969Регулятор потокаC20080030
7COPERTURA CON MANOMETRIКрышка с манометрамиP0210147-01
8RACCORDOФитингC0030200

A0210124-00 Ass. tendicatena

Morgana DigiBook 450 · Узел натяжителя цепи

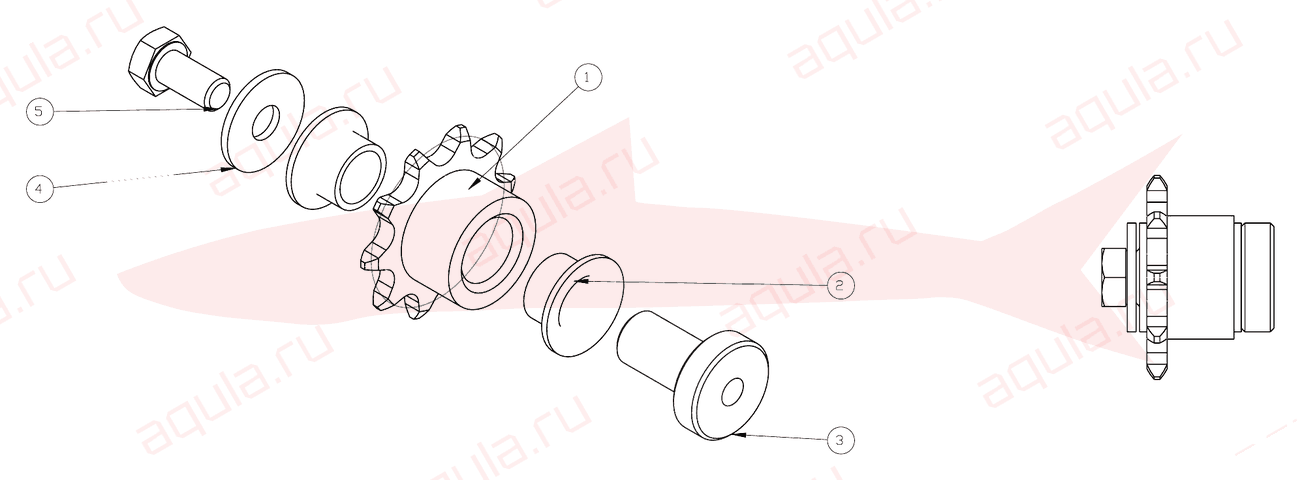

Morgana DigiBook 450 A0210124-00 Ass. tendicatena — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
2BOCCOLA AUTOL FL 08x10 D.15 L= 6Втулка самосмазывающаяся с буртомC11750200
4ROSETTA 5,3 x 15 UNI 6593ШайбаC10610030
5VITE TE 8.8 M5x10 UNI 5739 ZINC.Болт с шестигранной головкойC10010240

A0210125-00 Ass. sponda posteriore

Morgana DigiBook 450 · Узел заднего борта

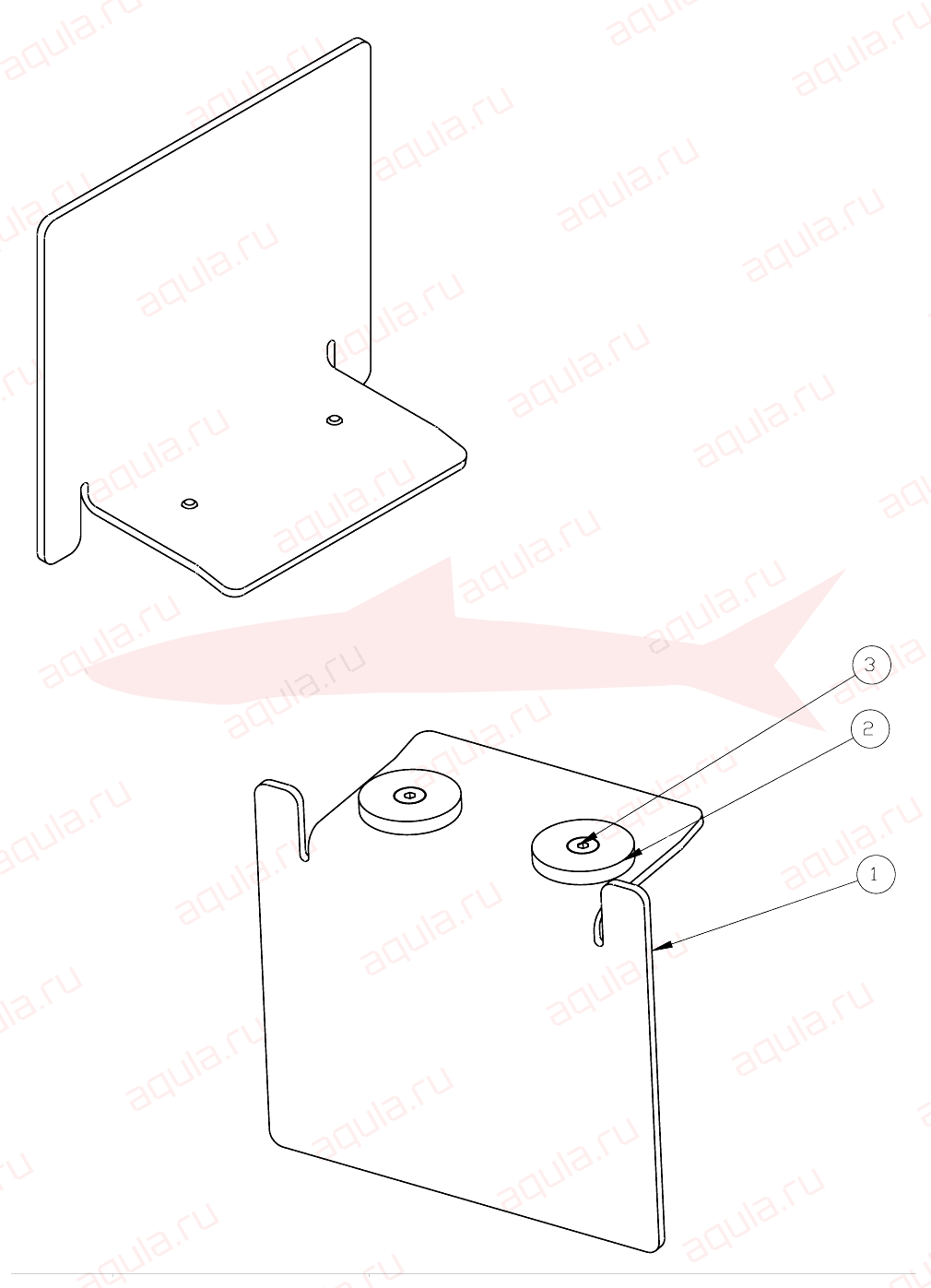

Morgana DigiBook 450 A0210125-00 Ass. sponda posteriore — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1SPONDA POSTERIOREЗадний бортP0210126-00
2MAGNETEМагнитC12200010
3VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранникC10060010

A0210139-01 Ass. distributore aria

Morgana DigiBook 450 · Узел распределителя воздуха

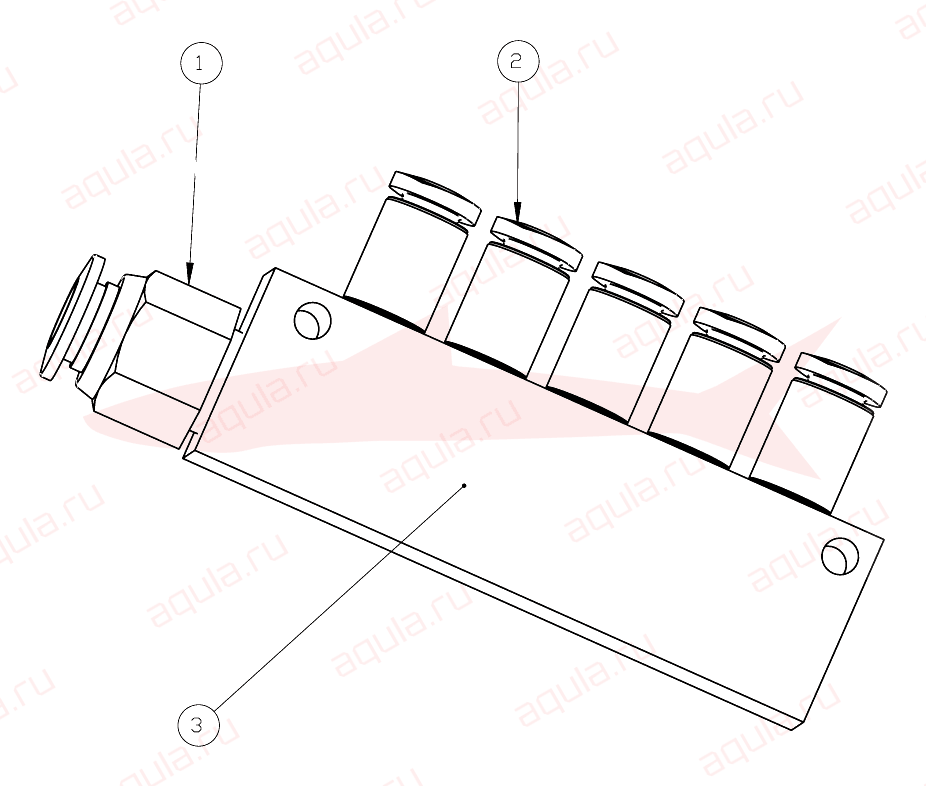

Morgana DigiBook 450 A0210139-01 Ass. distributore aria — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1RACCORDO QS 1/8 D.6Фитинг QSC20030120
2RACCORDO 153315 QSM-M5-4-| FESTOФитингC20030420
3DISTRIBUTORE ARIAРаспределитель воздухаP0210067-01

A0210140-00 Ass. cilindro mov ventose

Morgana DigiBook 450 · Узел цилиндра перемещения присосок

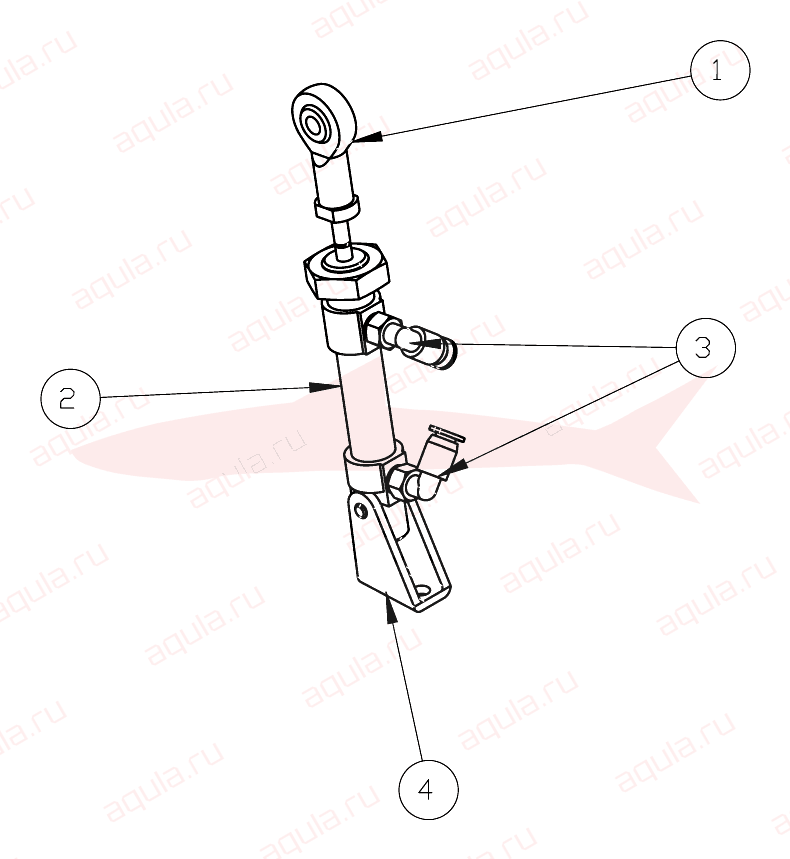

Morgana DigiBook 450 A0210140-00 Ass. cilindro mov ventose — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1SNODO SFERICO FEMM M4 FESTO 9263Шаровой шарнирC11620020
2CILINDRO DSNU 10-10 PA FESTO 19183ЦилиндрC20010080
3RACCORDO QSML MS-4 153333ФитингC20030390
4CERNIERA LBN 8_10 FESTO 6057ШарнирC20050030

A0210148-00 Ass. distributore aspirazione

Morgana DigiBook 450 · Узел распределителя вакуума

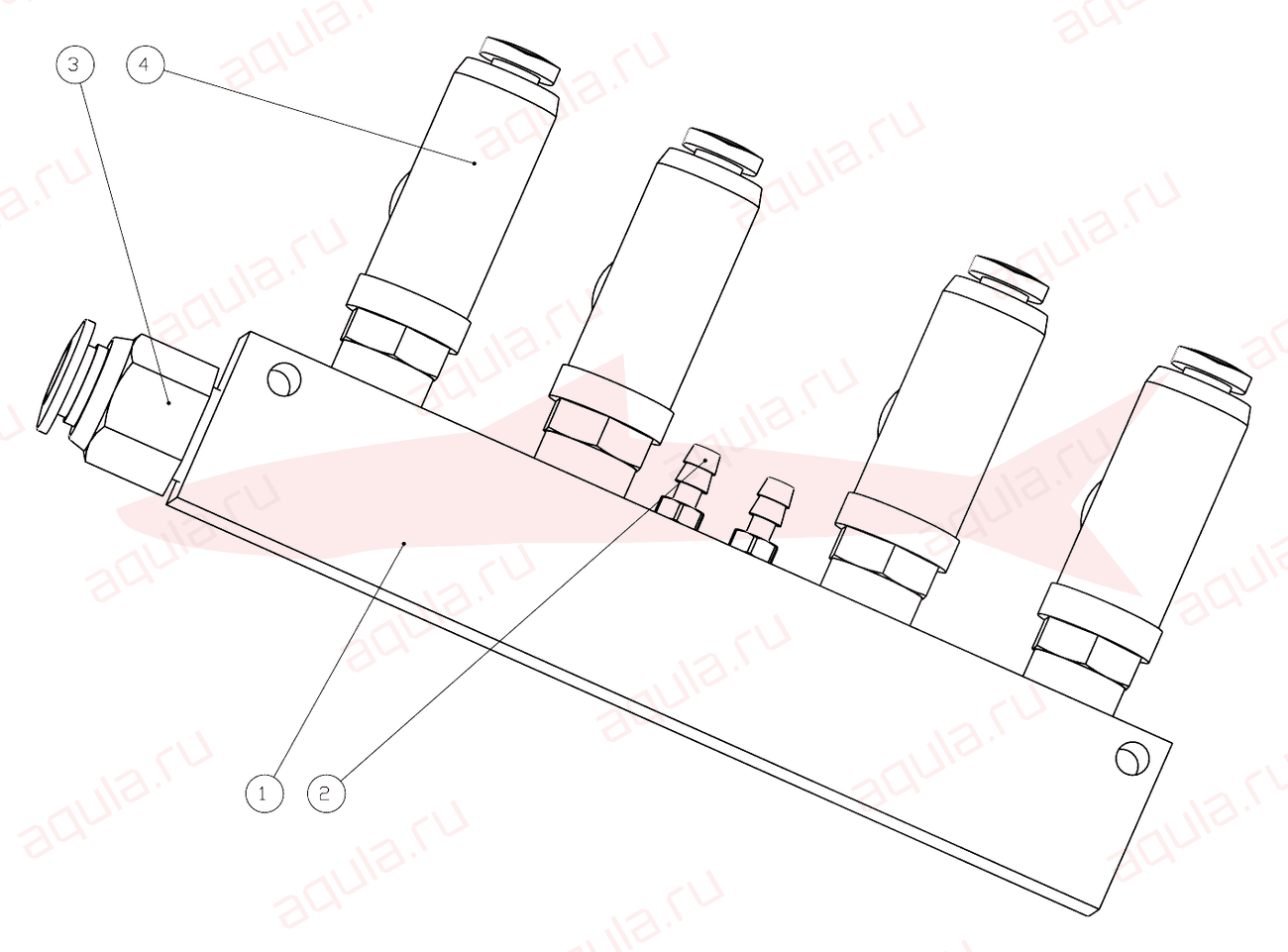

Morgana DigiBook 450 A0210148-00 Ass. distributore aspirazione — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1DISTRIBUTORE ASPIRAZIONEРаспределитель вакуумаP0210149-00
2RACCORDO CN M3 PK-3 FESTOФитингC20030450
3RACCORDO QS 1/8 D.6Фитинг QSC20030120
4VALVOLA A SFERA FESTO QH-DS 4 1/8"Шаровой кранC20100060

A0210162-00 Ass. soffieria

Morgana DigiBook 450 · Узел обдува

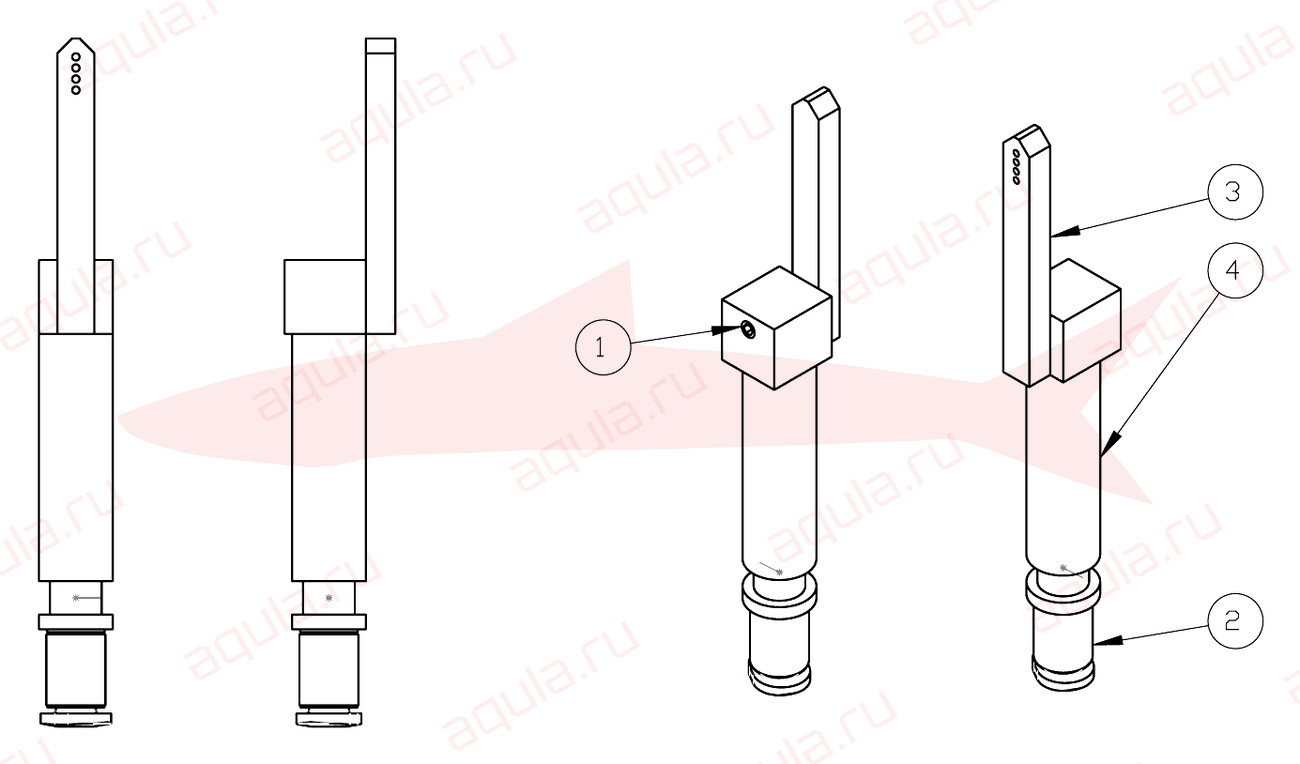

Morgana DigiBook 450 A0210162-00 Ass. soffieria — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1GRANO M3x4 UNI 5923Установочный винтC10300020
2RACCORDO 153315 QSM-M5-4-| FESTOФитингC20030420
3SOFFIERIAОбдувP0210163-00
4PROLUNGAУдлинительP0210164-00

A0210174-00 Ass. piano appoggio copertine

Morgana DigiBook 450 · Узел стола подачи обложек

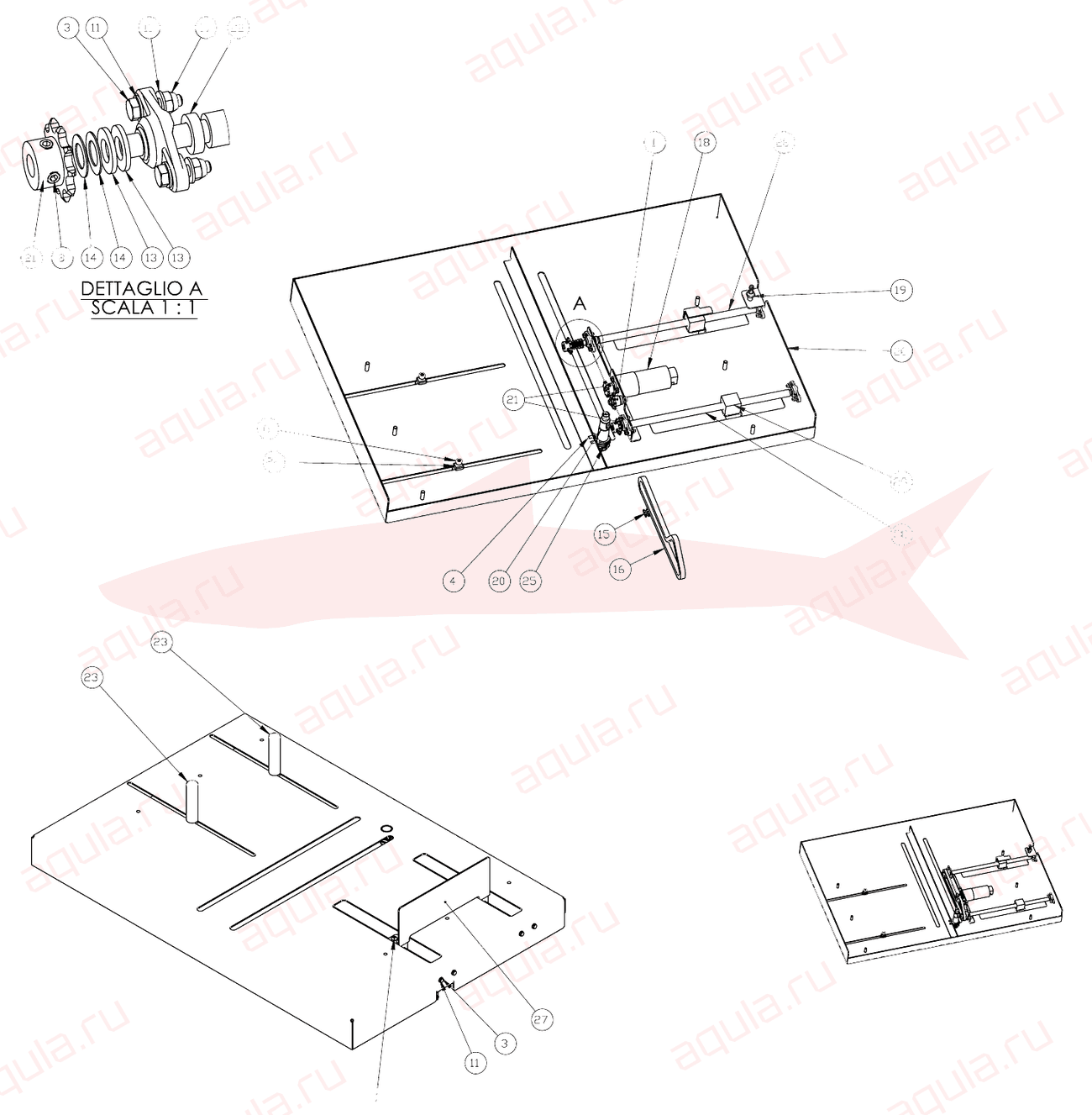

Morgana DigiBook 450 A0210174-00 Ass. piano appoggio copertine — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1ASS. TENDICATENAУзел натяжителя цепиA0210124-00
2VITE TE 8.8 M4x10 UNI 5739 ZINC.Болт с шестигранной головкойC10010120
3VITE UNI 5739ВинтC10010140
4VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030130
5VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030260
6VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030410
7VITE TBEI 10.9 ZINC UNI 7380 M6x10Винт с полукруглой головкой под шестигранникC10050280
8GRANO UNI 5923Установочный винтC10300180
9GRANO A P.M5x6 UNI 5927Установочный винтC10320180
10DADO AUTOBL EN ISO 10511Гайка самоконтрящаясяC10430020
11ROSETTA UNI 6592ШайбаC10600020
12ROSETTA UNI 6592ШайбаC10600030
13ROSETTA UNI 6592ШайбаC10600050
14ROSETTA SPESSORAMENTO 9 x 15 Sp=0,5 DIN 988Регулировочная шайбаC10650020
15GIUNTO PER CATENAСоединительное звено цепиC14190030
16CATENA PASSO 8ЦепьC14200030
17SUPPORTOОпора (кронштейн)C16300010
18MOTORIDUTTORE E.192.24.25 ENCODER 2FМотор-редукторC40010010
19SENSORE M8ДатчикC40020020
20SENSORE CAPACITIVO BALLUF BCS M18BBI3- PSCRNN-SO4KЁмкостный датчик BalluffC40020280
21PIGNONE 8X3 Z10 D.8ЗвёздочкаP0108039-00
22DISTANZIALE VITEПроставка винтаP0108048-01
24DADO M6é x CAVA AT RIBASSATOГайкаP0210060-00
25SUPPORTO DOPPIO MANCДвойная опораP0210076-00
26PIANO COPERTINEСтол обложекP0210121-01
27SPONDA MOBILEПодвижный бортP0210122-00
28VITE MOV SPONDA MOBILEВинт перемещения подвижного бортаP0210123-00
29ASTA FERMO COPERTINAТяга упора обложкиP0210059-00
30CHIOCCIOLA MOV SPONDAГайка перемещения бортаP0210135-01

Номера в кружке — сборочные узлы (поставляются в сборе).

A0210175-00 Ass. leva ventosa

Morgana DigiBook 450 · Узел рычага присоски

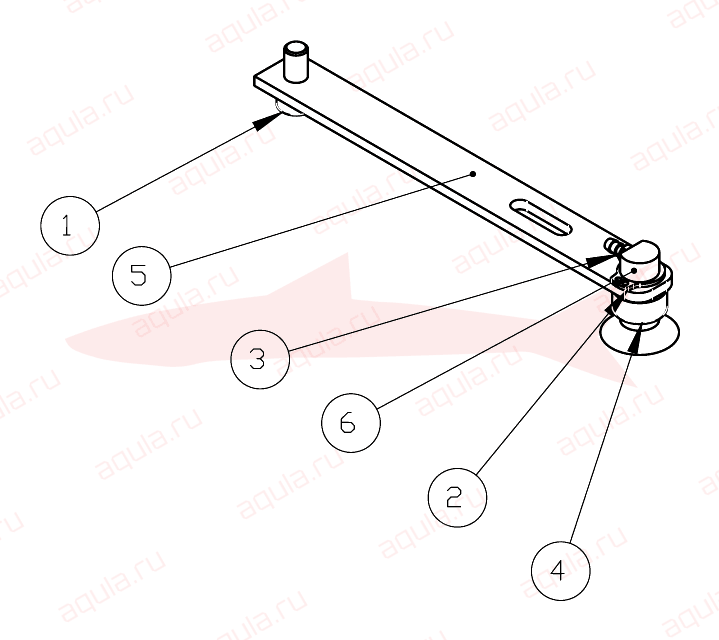

Morgana DigiBook 450 A0210175-00 Ass. leva ventosa — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030380
2SEGER PER ESTERNI UNI 7435Стопорное кольцо наружноеC10800080
3RACCORDO CN M8 PK-3 FESTOФитингC20030450
4VENTOSA 0 120 15 VUOTOTECNICAПрисоскаC20090010
5LEVA VENTOSAРычаг присоскиP0210012-00

A0212041-00 Ass. soffieria

Morgana DigiBook 450 · Узел обдува

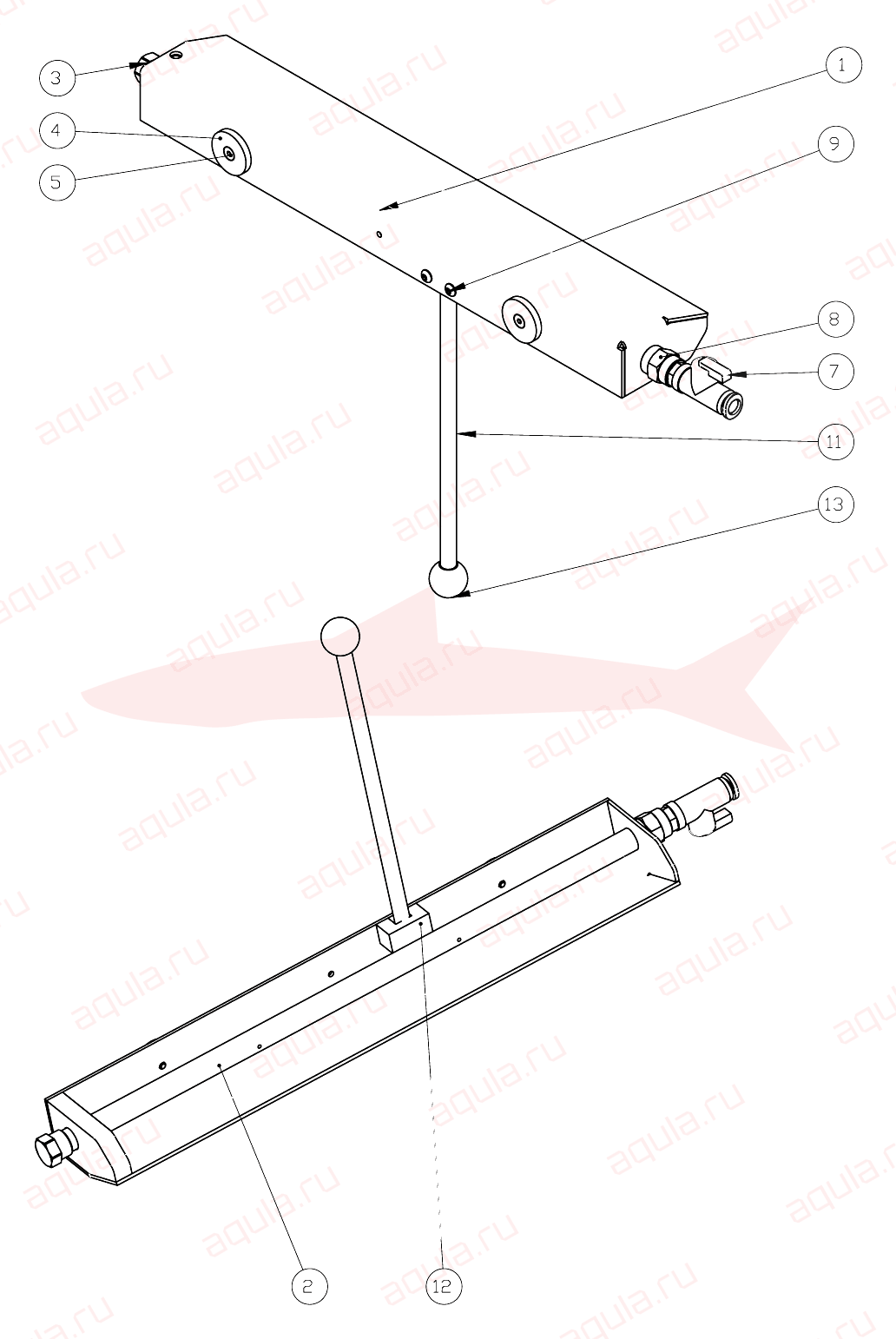

Morgana DigiBook 450 A0212041-00 Ass. soffieria — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1SUPPORTO SOFFIERIAОпора обдуваP0212039-01
2TUBO SOFFIANTEТрубка обдуваP0212040-00
3TAPPO INTERNO 2613 1/8" CAMOZZIЗаглушка внутренняяC20030440
4MAGNETEМагнитC12200010
5VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранникC10060010
6GRANO UNI 5923Установочный винтC10300120
7VALVOLA A SFERA FESTO QH-QS 6 1/8"Gas 153487Шаровой кранC20100070
8MANICOTTO 1/8" Gas CAMOZZI 2543МуфтаC20033100
9VITE TBEI 10.9 ZINC UNI 7380 M3x8Винт с полукруглой головкой под шестигранникC10050030
10MOLLAПружинаP0212116-00
11BARRIERA DI SICUREZZA EMETTITORE-RICEVITORE LS 4ER/14-045 BЗащитный световой барьер (излучатель-приёмник)C40800660
13IMPUGNATURA A SFERA PLX 16 M5Рукоятка шароваяC12000180
14GRANO M5x16 UNI 5923Установочный винтC10300230

A0212101-01 Nastro uscita con stacker

Morgana DigiBook 450 · Выходной транспортёр с приёмником

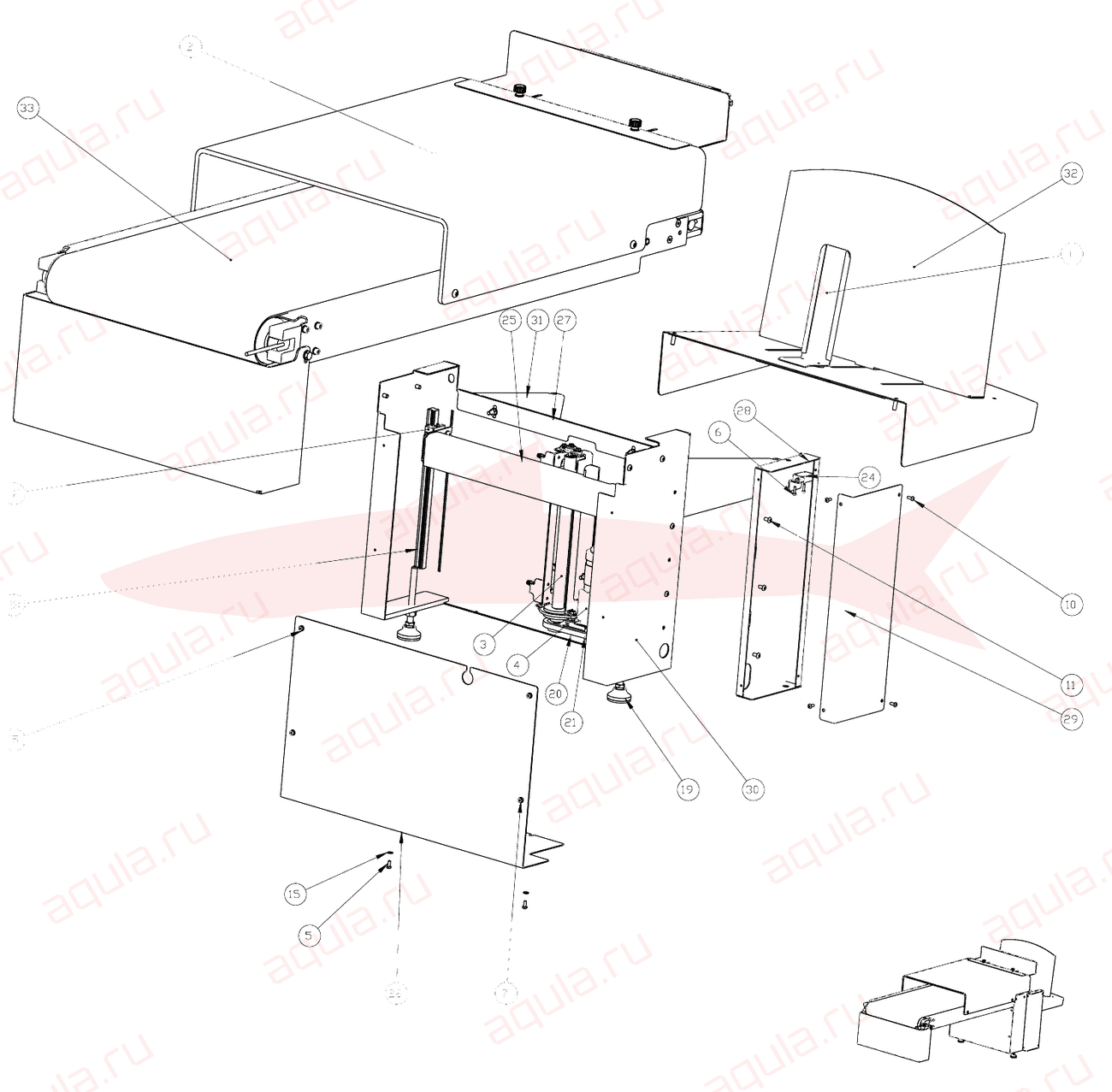

Morgana DigiBook 450 A0212101-01 Nastro uscita con stacker — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
2ASS. PROTEZIONEУзел защитыA0212153-00
3ASS. SOLLEVAMENTOУзел подъёмаA0212157-00
4ASS. MOTORE STACKERУзел двигателя приёмникаA0212158-00
5VITE TE 8.8 M4x10 UNI 5739 ZINC.Болт с шестигранной головкойC10010120
6VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030060
7VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030130
8VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030250
9VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030260
10VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050090
11VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранникC10050190
12VITE TBEI 10.9 ZINC UNI 7380 M6x10Винт с полукруглой головкой под шестигранникC10050280
13DADO UNI 5588ГайкаC10410040
14DADO UNI 5588ГайкаC10410070
15ROSETTA UNI 6592ШайбаC10600020
16ROSETTA UNI 6592ШайбаC10600030
17ROSETTA UNI 6592ШайбаC10600040
18ROSETTA UNI 6592ШайбаC10600060
19PIEDINO CON ANTIVIBRANTE ELESA LS.A-40-14-AS-M10x98 348231Опора виброгасящаяC11900060
20GIUNTO PER CATENAСоединительное звено цепиC14190030
21CATENA PASSO 8ЦепьC14200030
22CURSORE HIWIN HGW 15CC Z0HПолзун (каретка направляющей)C15500050
23GUIDA HIWIN HGR15-T280-C E1=20НаправляющаяC15500130
24CATARIFRANGENTE SICK PL20AОтражательC40020060
25LAMIERA SOLLEVAMENTOПодъёмный листP0212118-00
26PANNELLO PROTEZIONE PIEDEПанель защиты ногP0212123-00
27PROTEZIONE RULLOЗащита роликаP0212124-00
28PARETE SUPPORTO FOTOCELLULAСтенка опоры фотодатчикаP0212126-01
29COPERTURA FOTOCELLULAКрышка фотодатчикаP0212127-00
30PIEDE NASTRO MOTORIZZATO MAGGIORATOОпора транспортёра усиленнаяP0212139-00
31SUPPORTO PIANO MOTORIZZATOОпора стола с приводомP0212143-00
32ASS. DEPOSITO LIBRIУзел приёмки книгP0212155-00
33ASS. NASTROУзел ленточного транспортёраP0212252-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0212134-00 Ass. maniglia di ripresa

Morgana DigiBook 450 · Узел ручки

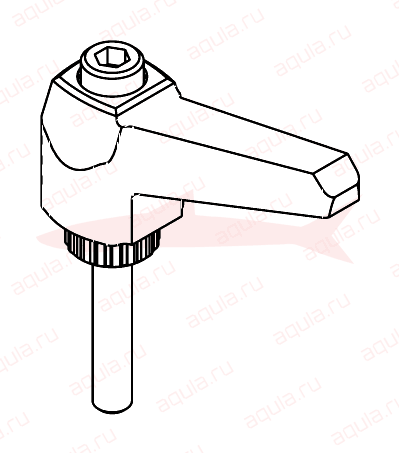

Morgana DigiBook 450 A0212134-00 Ass. maniglia di ripresa — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1MANIGLIA DI RIPRESA MR40A-MS NERAРучкаC12000010
2GRANO M5x35 UNI 5923Установочный винтC10300790

A0212135-00 Ass. abbassa copertina

Morgana DigiBook 450 · Узел опускания обложки

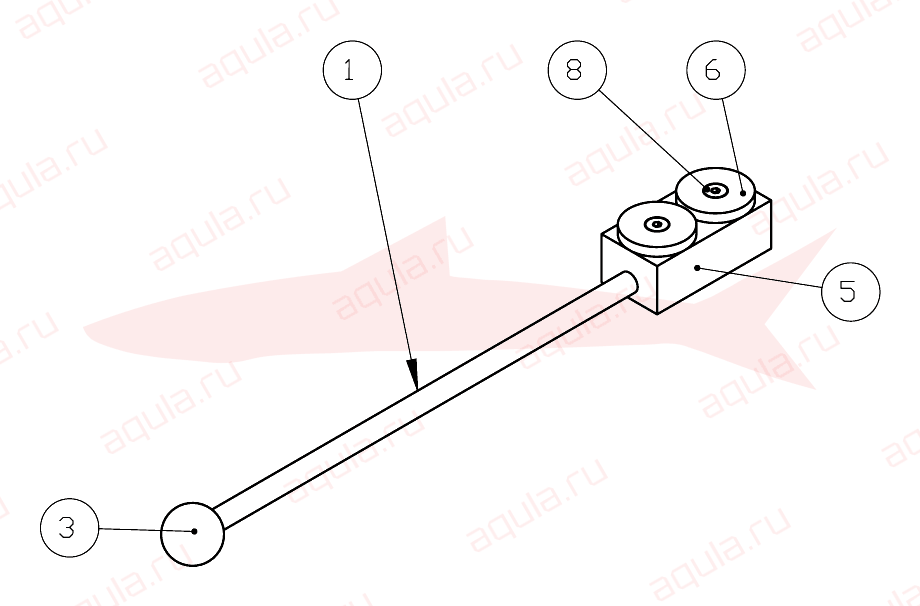

Morgana DigiBook 450 A0212135-00 Ass. abbassa copertina — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1MOLLAПружинаP0212116-00
2BARRIERA DI SICUREZZA EMETTITORE-RICEVITORE LS 4ER/14-045 BЗащитный световой барьер (излучатель-приёмник)C40800660
3IMPUGNATURA A SFERA PLX 16 M5Рукоятка шароваяC12000180
4GRANO M5x25 UNI 5923Установочный винтC10300250
5PIATTO PER MAGNETEПластина магнитаP0212133-00
6MAGNETEМагнитC12200010
7GRANO M5x16 UNI 5923Установочный винтC10300230
8VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранникC10060010

A0212152-00 Ass. nastro

Morgana DigiBook 450 · Узел ленточного транспортёра

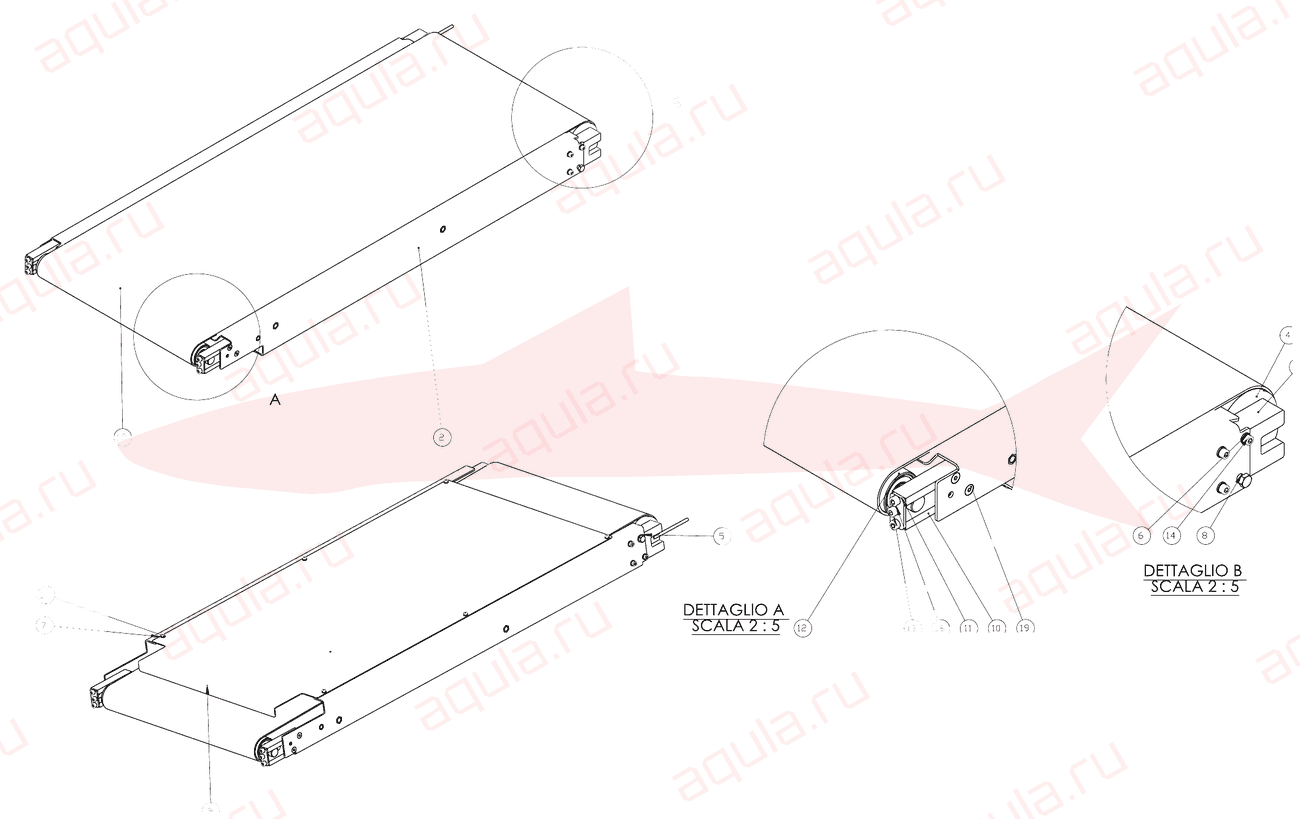

Morgana DigiBook 450 A0212152-00 Ass. nastro — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1AGGANCIO TAPPETO MAGGIORATOКрепление ленты усиленноеP0212136-00
2LAMIERA TAPPETO MAGGIORATOЛист ленты усиленныйP0212137-00
3SUPPORTO MOTORULLO MAGGIORATOОпора мотор-ролика усиленнаяP0212138-00
4MOTOTAMBURO RULMECA 80S RI =462 220V KWO0.085 VO0.72MT/SМотор-барабан RulmecaC40700010
5ROSETTA UNI 6592ШайбаC10600050
6ROSETTA UNI 6592ШайбаC10600040
7ROSETTA UNI 6592ШайбаC10600020
8VITE UNI 5739ВинтC10010500
9LAMIERA INFERIORE NASTRO.Нижний лист транспортёраP0212029-01
11LAMIERA TENSIONAMENTO,Натяжной листP0212142-00
12RULLO FOLLE D=50 L=465Ролик холостойP0212035-00
13VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030440
14VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030400
15VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030390
16VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030380
17VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030120
18NASTRO FLEXAM EX10/2 0+A32 SV.2440X450 NFROЛента транспортёраC15000010
19VITE TSPEI 10.9 ZINC UNI 5933 M6x20Винт с потайной головкой под шестигранникC10060350

A0212153-00 Ass. protezione

Morgana DigiBook 450 · Узел защиты

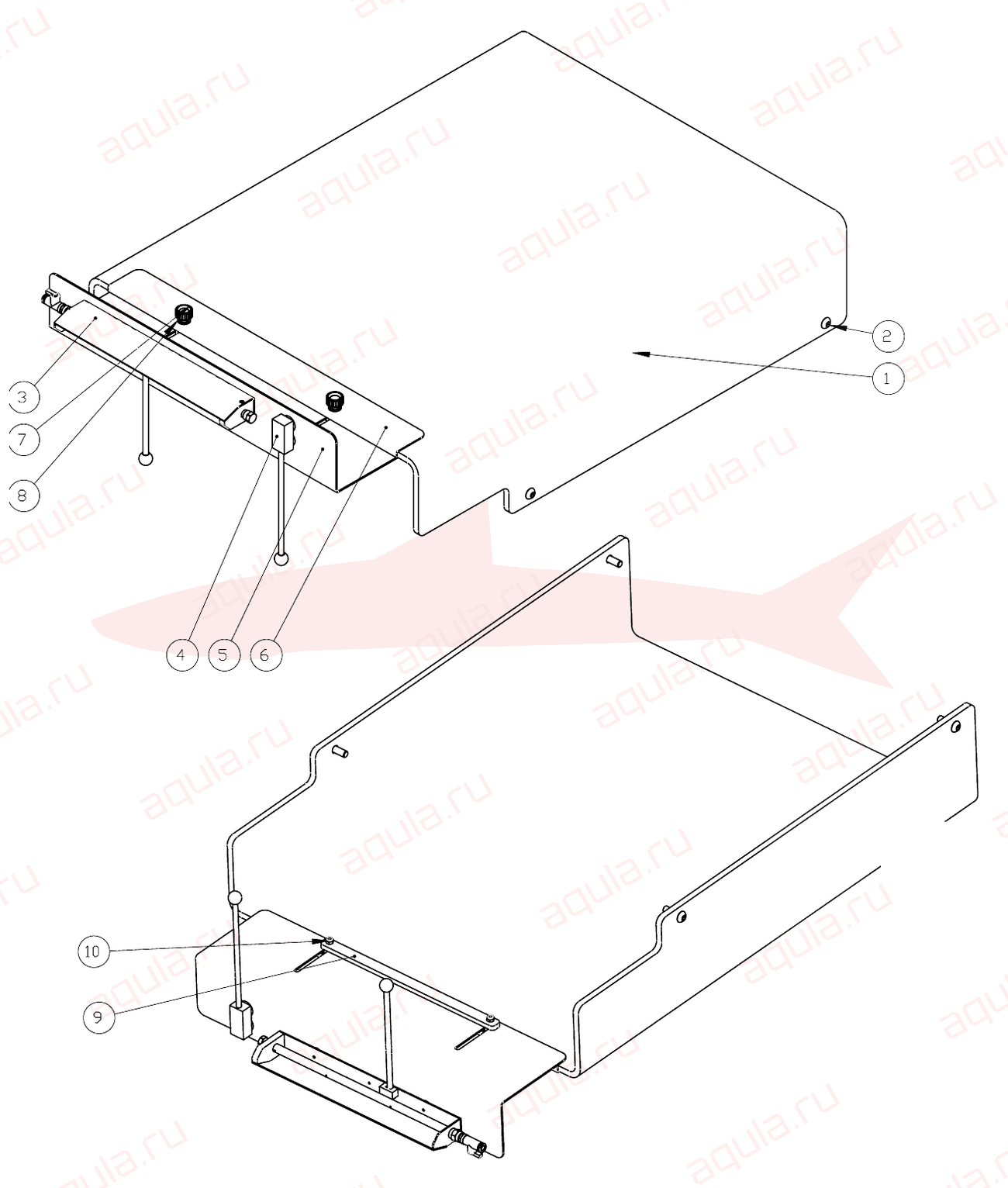

Morgana DigiBook 450 A0212153-00 Ass. protezione — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1TUNNEL DI PROTEZIONE MAGGIORATOЗащитный туннель усиленныйP0212140-00
2VITE TBEI 10.9 ZINC UNI 7380 M8x25Винт с полукруглой головкой под шестигранникC10050420
3ASS. SOFFIERIAУзел обдуваA0212041-00
4ASS. ABBASSA COPERTINAУзел опускания обложкиA0212135-00
5SUPPORTO SOFFIERIAОпора обдуваP0212130-00
7MANOPOLA ZIGRINATA BT20 P M5x25Ручка рифлёнаяC12000190
8ROSETTA 5,3 x 15 UNI 6593ШайбаC10610030
9BANDELLA DI FISSAGGIOКрепёжная планкаP0212034-00
10DADO AUTOBL EN ISO 10511Гайка самоконтрящаясяC10430030

Номера в кружке — сборочные узлы (поставляются в сборе).

A0212155-00 Ass. deposito libri

Morgana DigiBook 450 · Узел приёмки книг

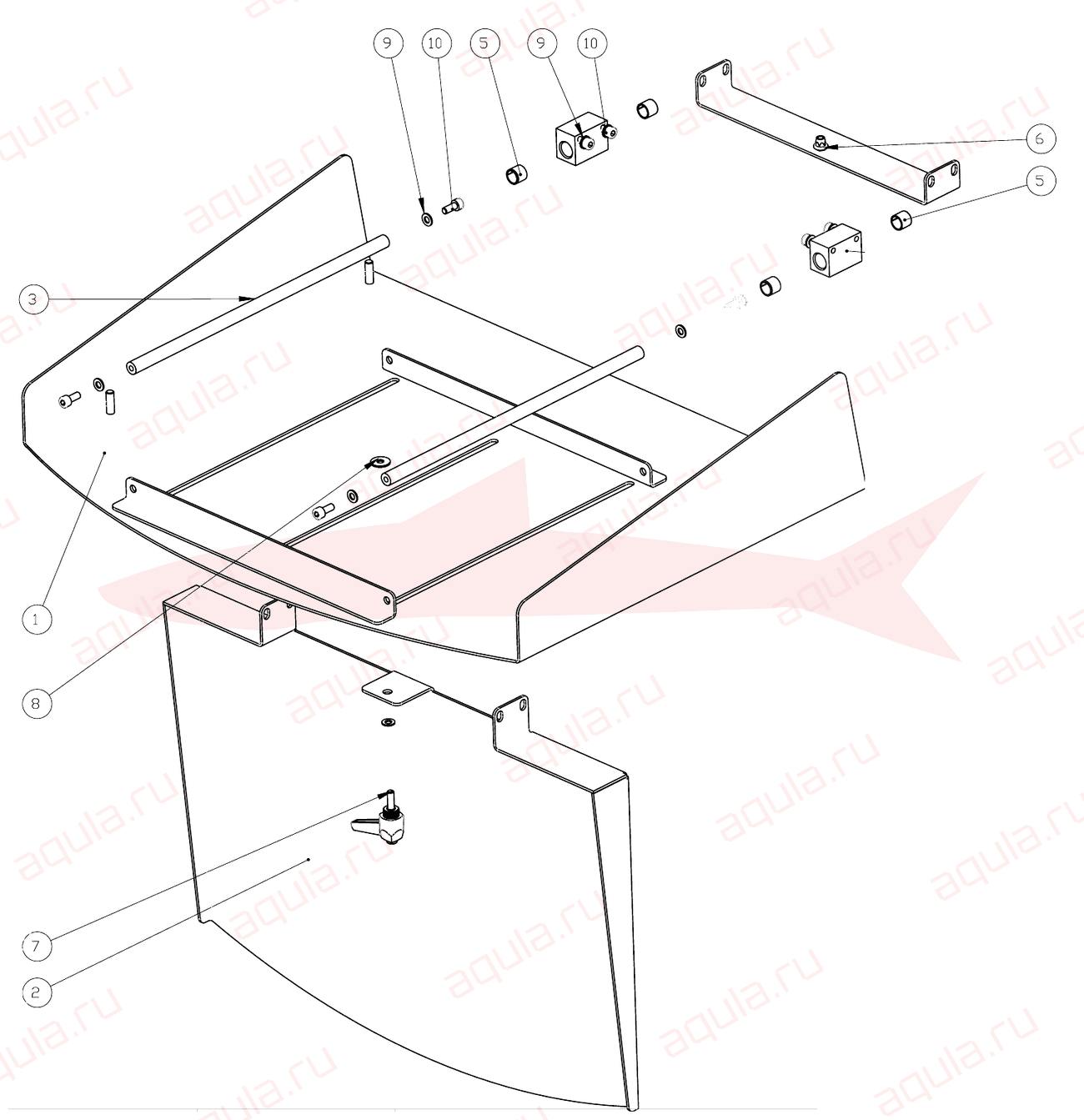

Morgana DigiBook 450 A0212155-00 Ass. deposito libri — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1PIANO APPOGGIO LIBRI MOTORIZZATOСтол для книг с приводомP0212144-00
2PIANO DI CONTENIMENTO MOTORIZZATOОграничительный стол с приводомP0212145-00
4BLOCCHETTO SCORRIMENTOБлок скольженияP0212147-00
5BOCCOLA AUTOL CIL 10x12 L= 10Втулка самосмазывающаяся цилиндрическаяC11700110
6LAMIERA BLOCCAGGIOФиксирующий листP0212148-00
7ASS. MANIGLIA DI RIPRESAУзел ручкиA0212134-00
8ROSETTA 5,3 x 15 UNI 6593ШайбаC10610030
9ROSETTA UNI 6592ШайбаC10600030
10VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранникC10030260

Номера в кружке — сборочные узлы (поставляются в сборе).

A0212156-00 Лист 105

Morgana DigiBook 450 · Схема узла

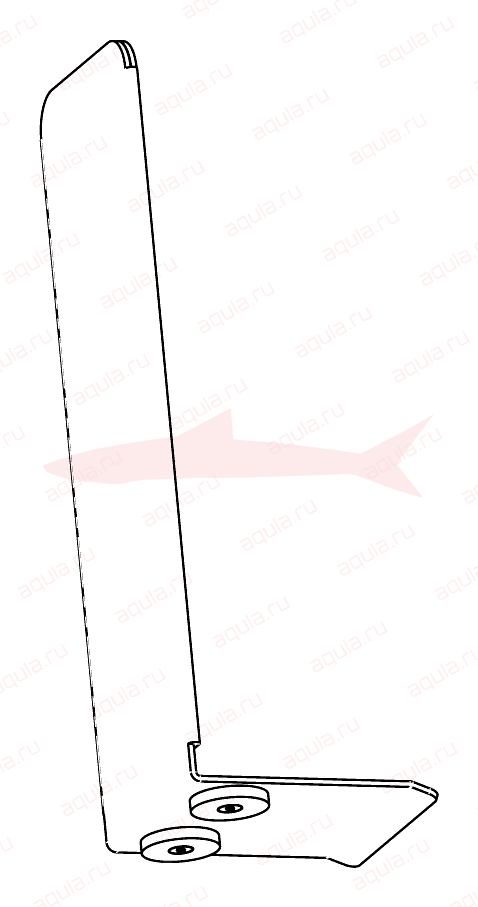

Morgana DigiBook 450 A0212156-00 Лист 105 — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1GUIDA LATERALEБоковая направляющаяP0212132-00
2MAGNETEМагнитC12200010
3VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранникC10060010

A0212157-00 Ass. sollevamento

Morgana DigiBook 450 · Узел подъёма

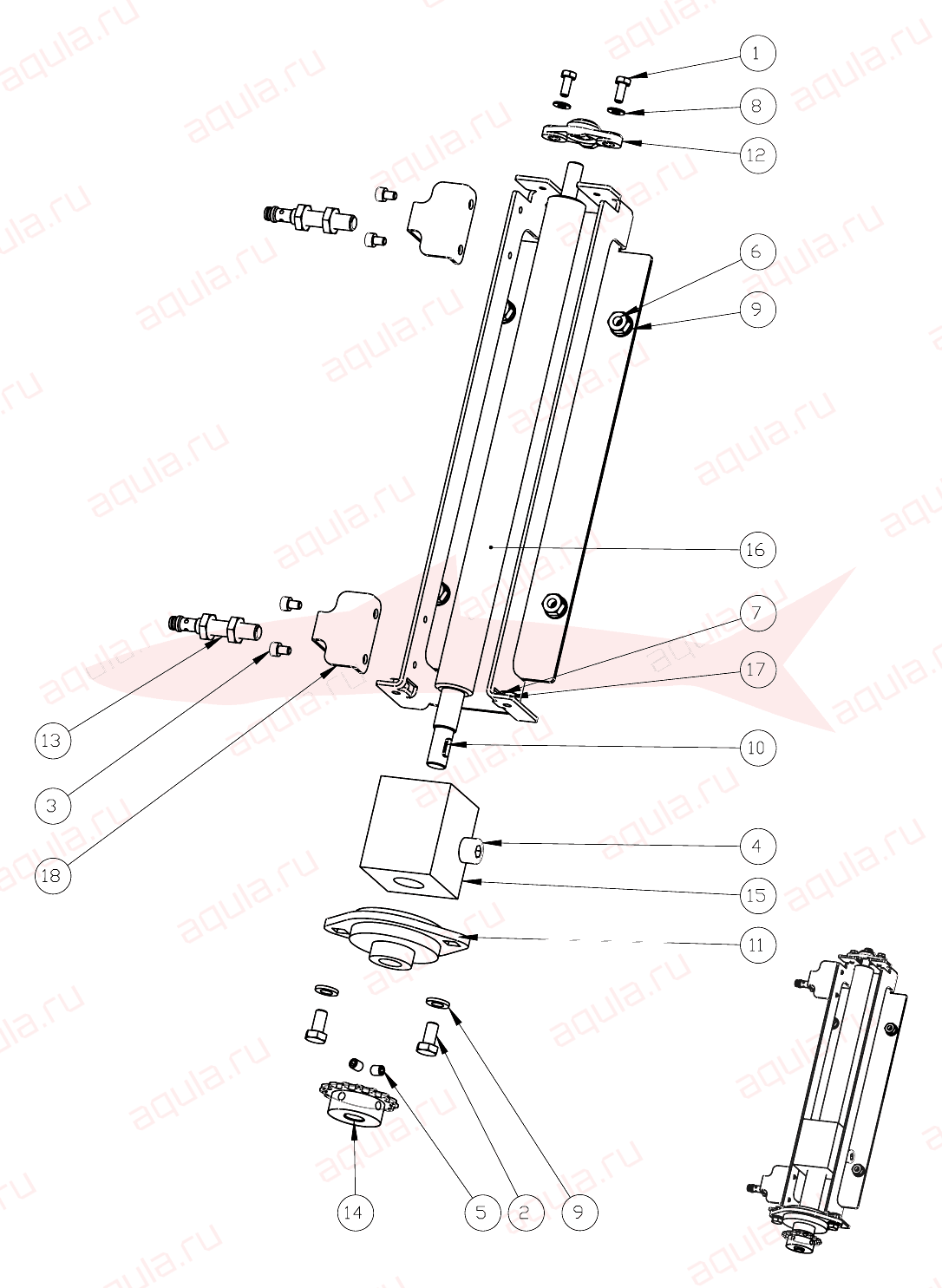

Morgana DigiBook 450 A0212157-00 Ass. sollevamento — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1VITE TE 8.8 M4x10 UNI 5739 ZINC.Болт с шестигранной головкойC10010120
2VITE TE 8.8 M6x12 UNI 5739 ZINC.Болт с шестигранной головкойC10010360
3VITE TCEI 8.8 ZINC UNI 5931 M4x6Винт с цилиндрической головкой под шестигранникC10030110
4VITE TCEI 8.8 ZINC UNI 5931 M8x10Винт с цилиндрической головкой под шестигранникC10030480
5GRANO UNI 5923Установочный винтC10300190
6DADO UNI 5588ГайкаC10410040
7DADO UNI 5589ГайкаC10420040
8ROSETTA UNI 6592ШайбаC10600020
9ROSETTA UNI 6592ШайбаC10600040
10LINGUETTA UNI 6604 A 3X3X10Шпонка призматическаяC11200120
11CUSCINETTO CON SUPPORTO 15 ASPFL 202 NSKПодшипник в корпусеC16050010
12SUPPORTOОпора (кронштейн)C16300010
13SENSORE M8ДатчикC40020020
15CHIOCCIOLA DI SOLLEVAMENTOГайка подъёмного винтаP0212119-00
16VITE DI SOLLEVAMENTOПодъёмный винтP0212120-00
17GUIDA VITEНаправляющая винтаP0212121-00
18SUPPORTO SENSOREОпора датчикаP0212122-00

A0212158-00 Ass. motore stacker

Morgana DigiBook 450 · Узел двигателя приёмника

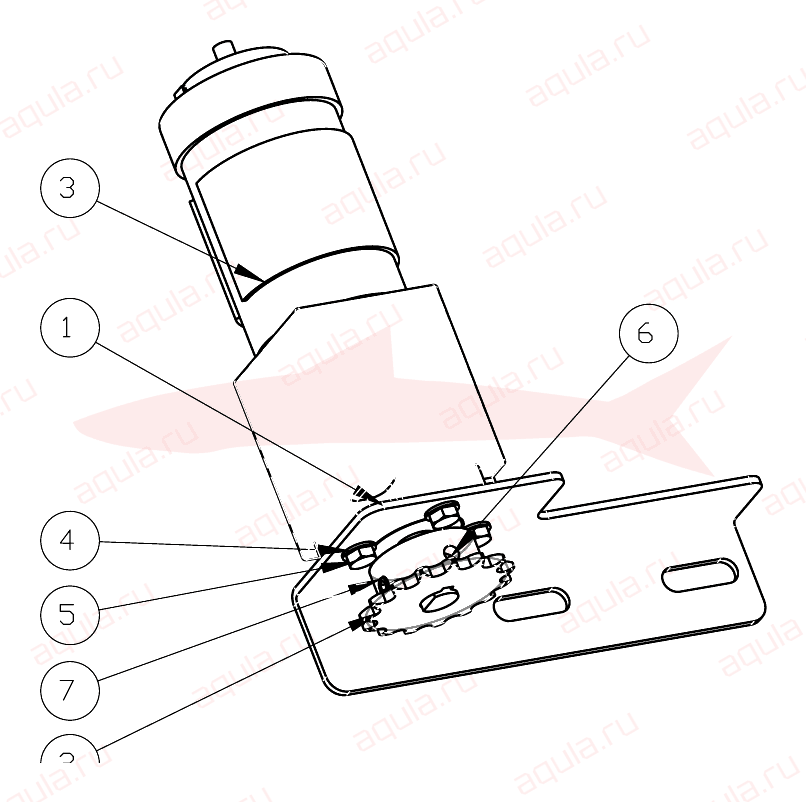

Morgana DigiBook 450 A0212158-00 Ass. motore stacker — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1SUPPORTO MOTORIDUTTOREОпора мотор-редуктораP0212125-00
2PIGNONE APERT. CORD. 8x3 Z=15Звёздочка раскрытия биговщиковP0210035-01
3MOTORIDUTTORE MICROMOTORS P.205.24.16 SENZA ENCODERМотор-редукторC40010040
4ROSETTA UNI 6592ШайбаC10600020
5VITE TE 8.8 M4x10 UNI 5739 ZINC.Болт с шестигранной головкойC10010120
6GRANO UNI 5923Установочный винтC10300190
7GRANO A P.M5x6 UNI 5927Установочный винтC10320180
