Morgana DigiBook 300 — каталог запчастей

Термоклеевая машина Morgana DigiBook 300 (K.G.S. MB300-R3). Spare parts manual. Названия деталей — как в каталоге (по-итальянски), ниже перевод.

A0100001-10DigiBook 300 — машина в сборе — машина в сборе
A0100001-04Ass. telaio 300 — узел рамы
A0101083-00Ass. consolle comandi pneumatici — узел пульта пневматики
A0101501-00Ass. tavolino misura — узел измерительного столика
A0101504-01Ass. tavolino misura — узел измерительного столика
A0103001-02Ass. morsa — узел зажима (тисков)
A0103030-01Ass. astuccio — узел футляра

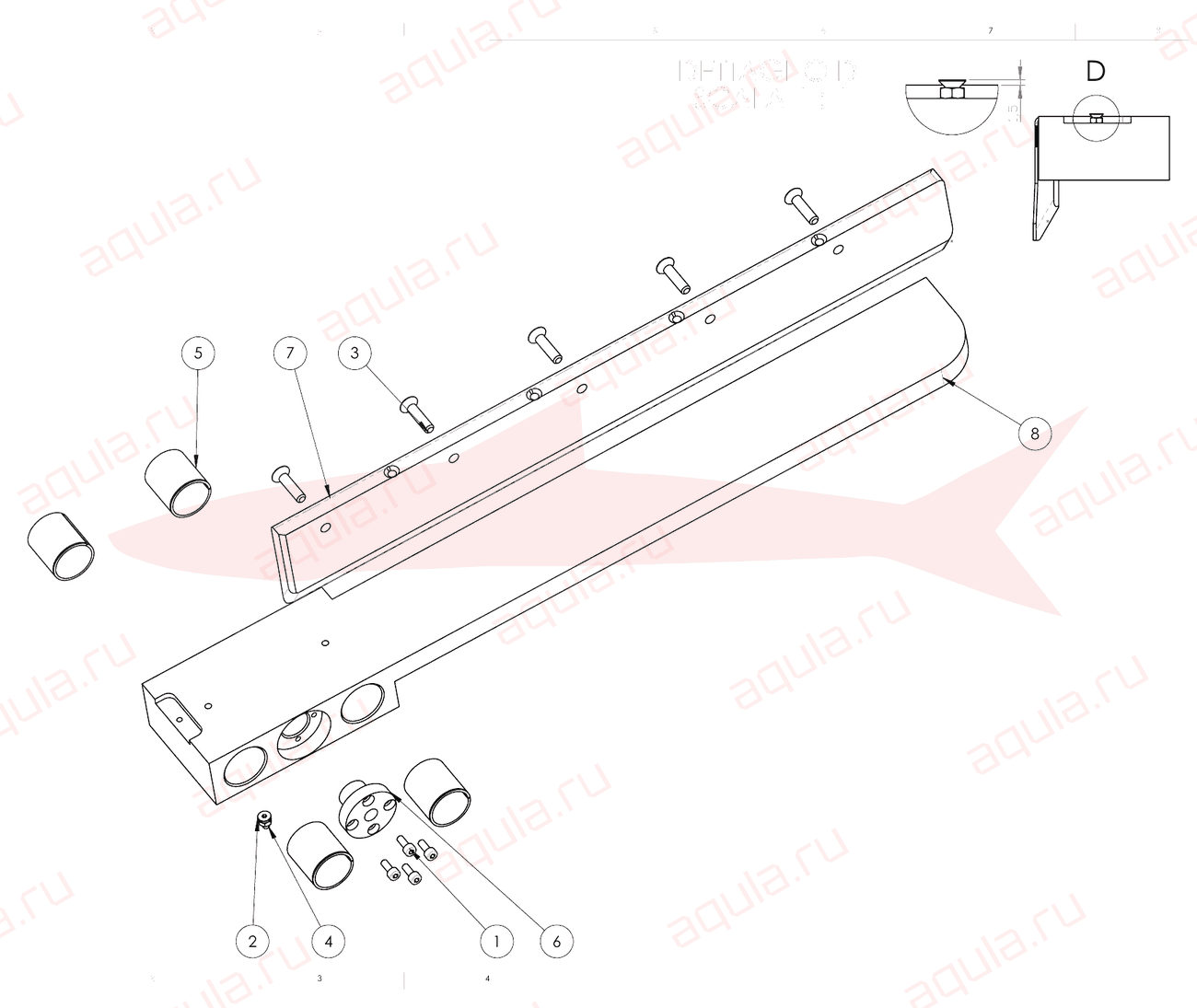

A0103029-00Ass. cursore — узел ползуна

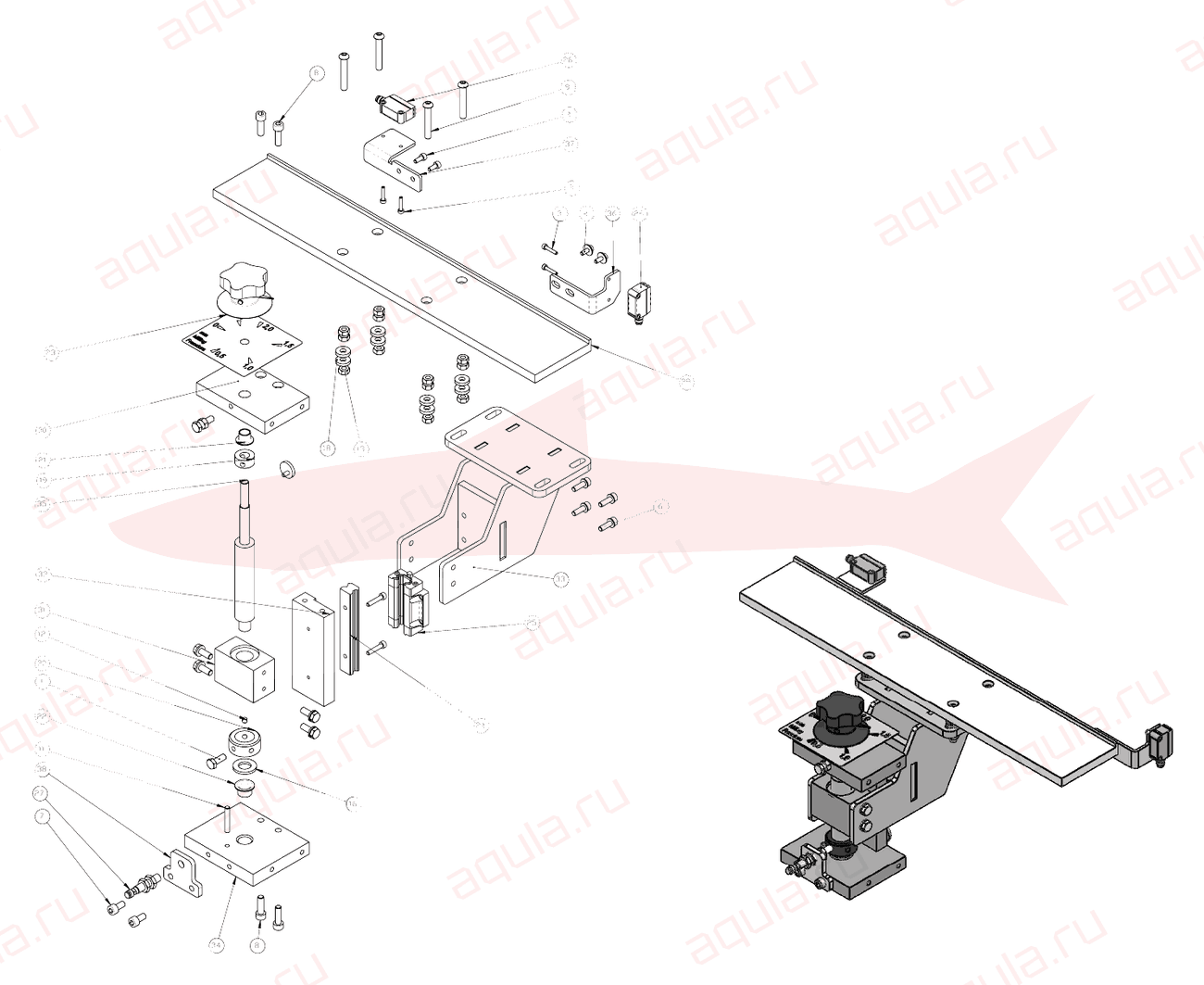

A0104001-02Ass. pareggiatore — узел выравнивателя (джоггера)
A0105002-01Ass. fresa — узел фрезы

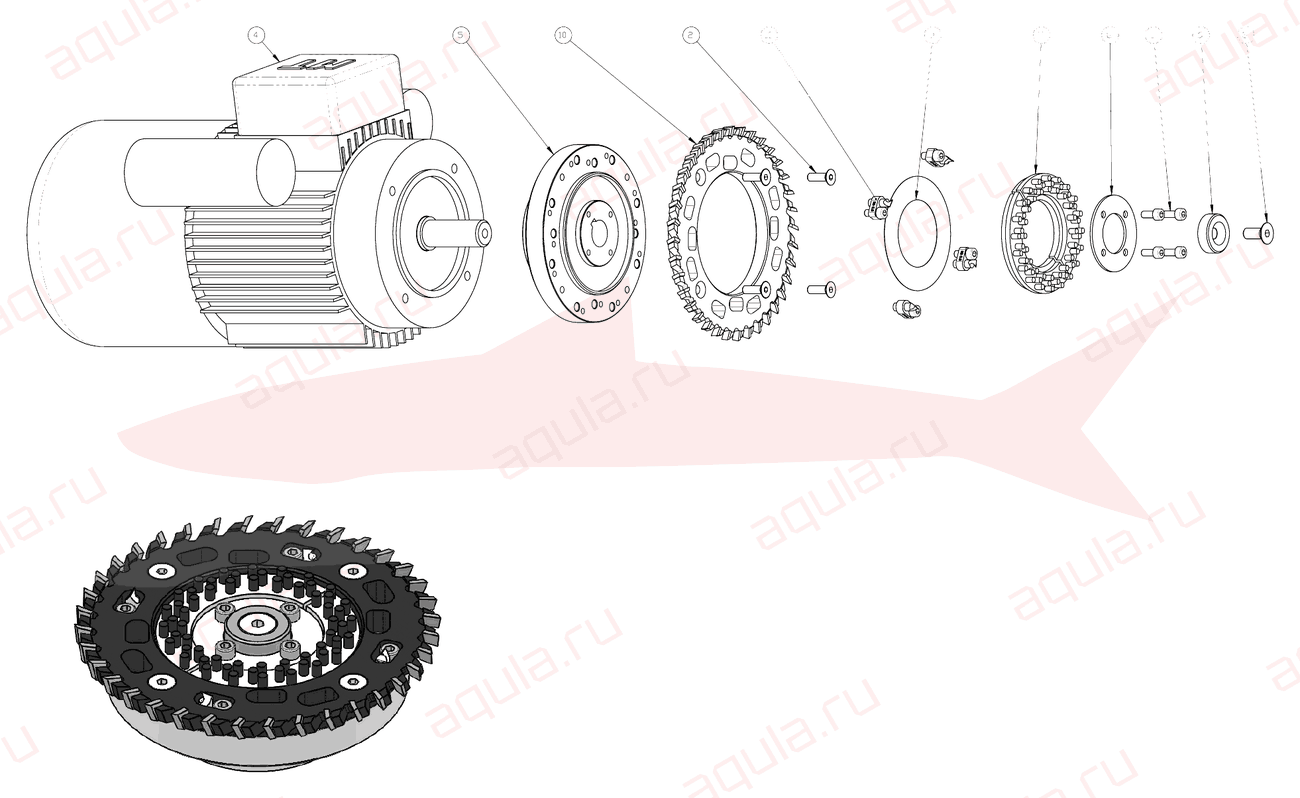

A0105022-01Ass. motore con fresa 450 — узел двигателя с фрезой

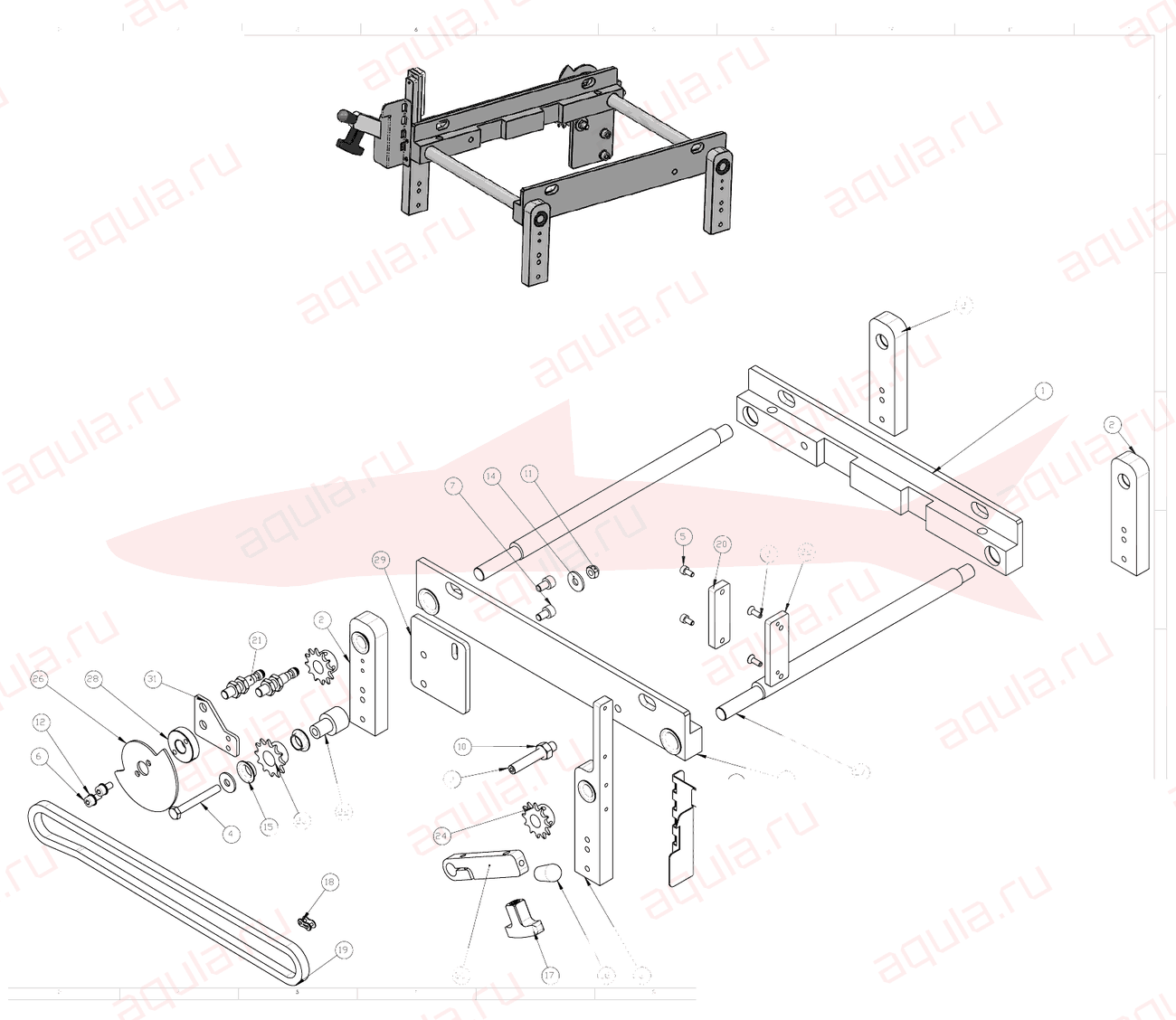

A0105048-01Ass. gruppo esclusione fresa — узел отключения фрезы

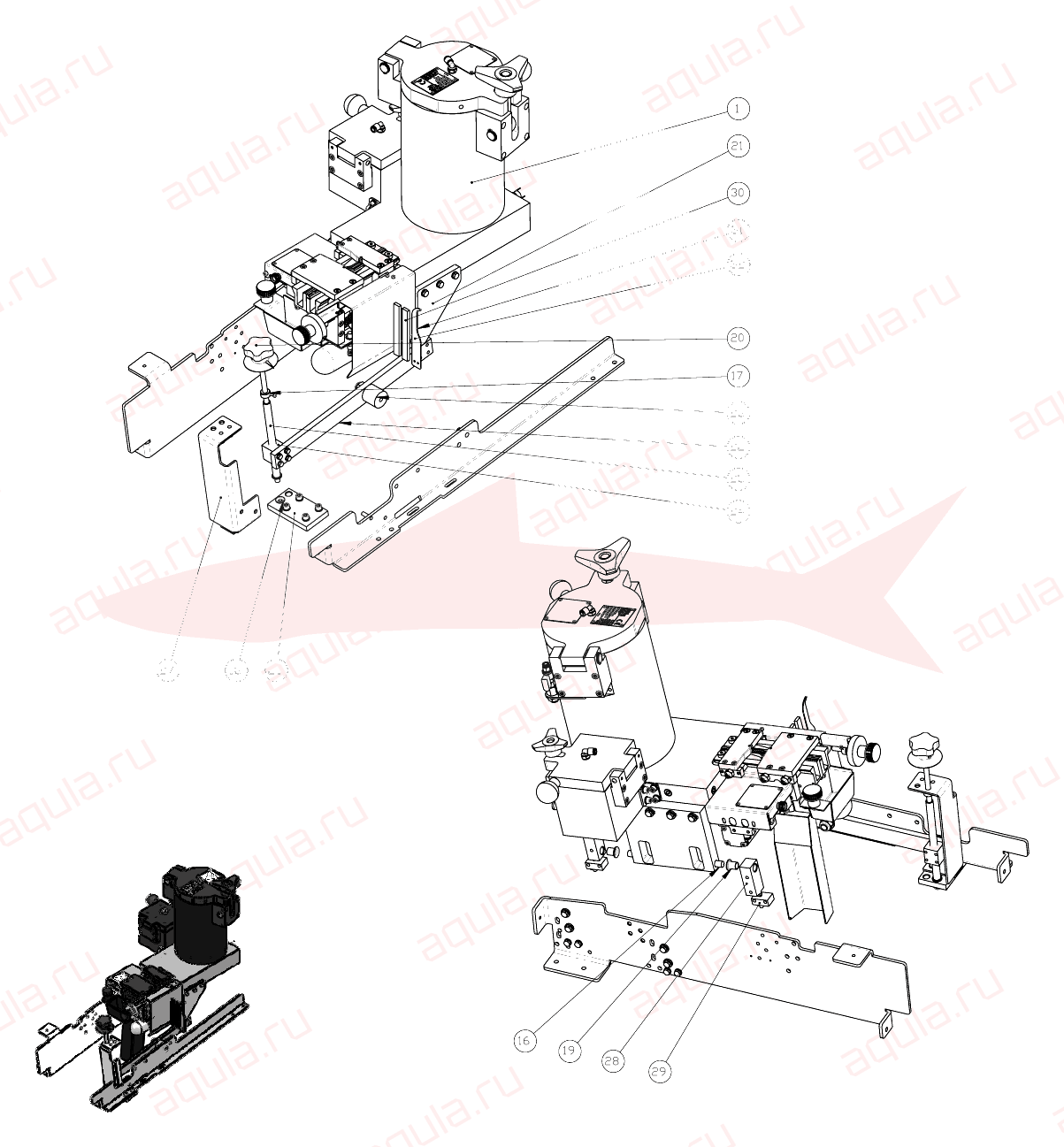

A0106001-10Ass.glue group pur 300 reverse — узел клеевой группы PUR

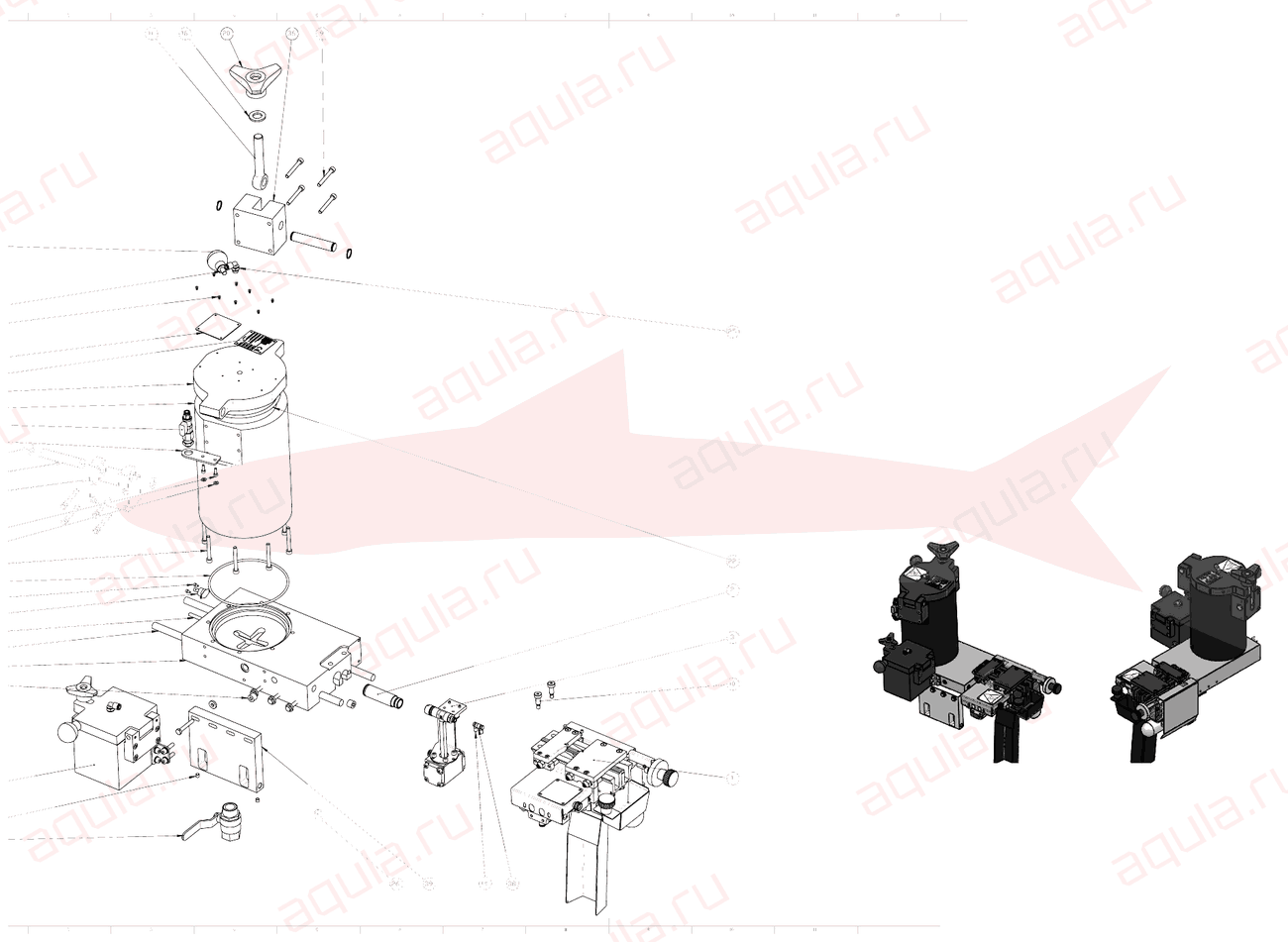

A0106003-00Ass. perfusor 300 reverse — узел префьюзера (предплавителя)

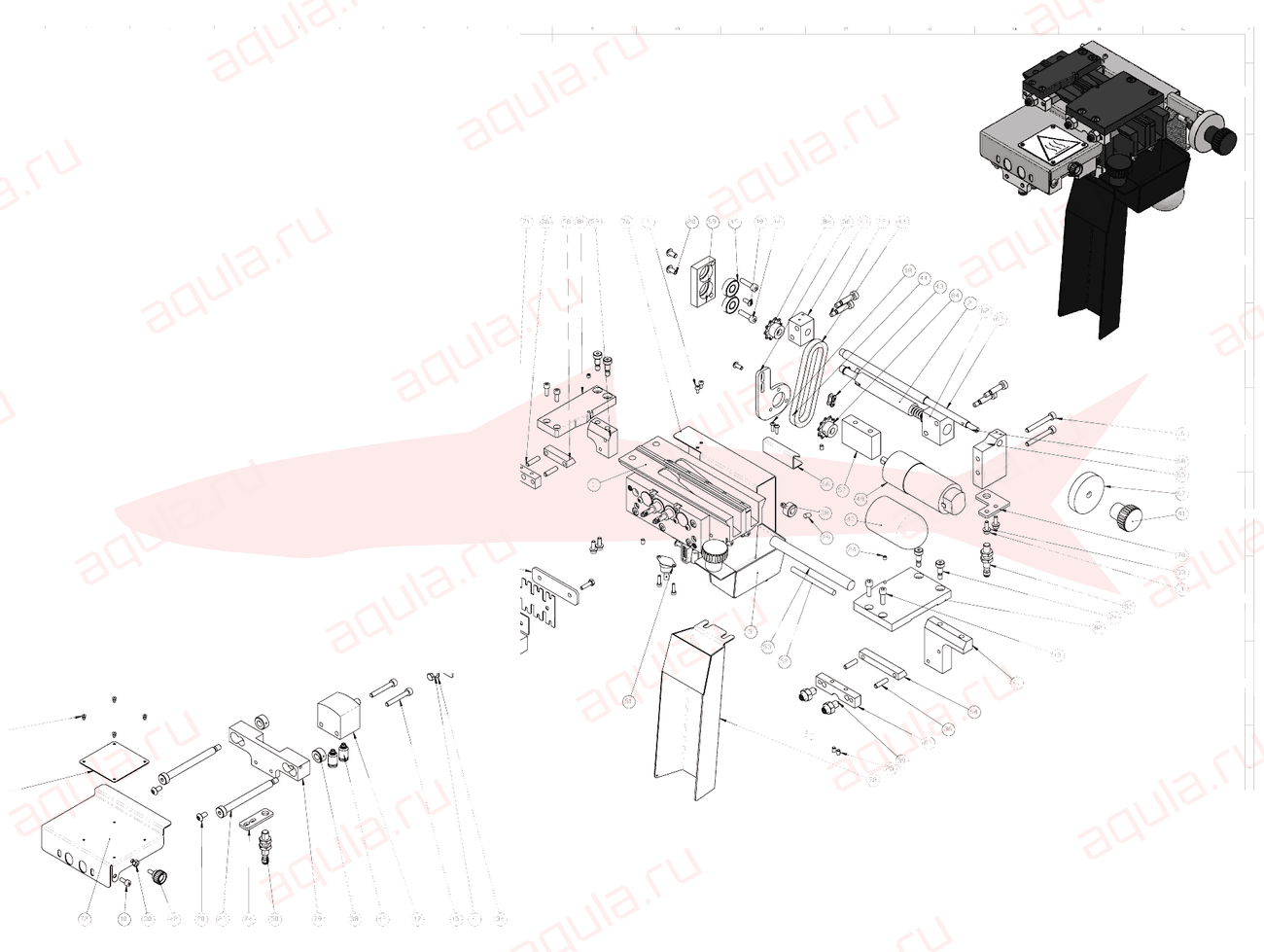

A0106004-00Reverse extruder group 300 — экструдер (Reverse)
A0106005-00Ass. reverse spare head 300 — узел запасной головки (Reverse)
A0106097-00Ass.cleaner — узел очистителя

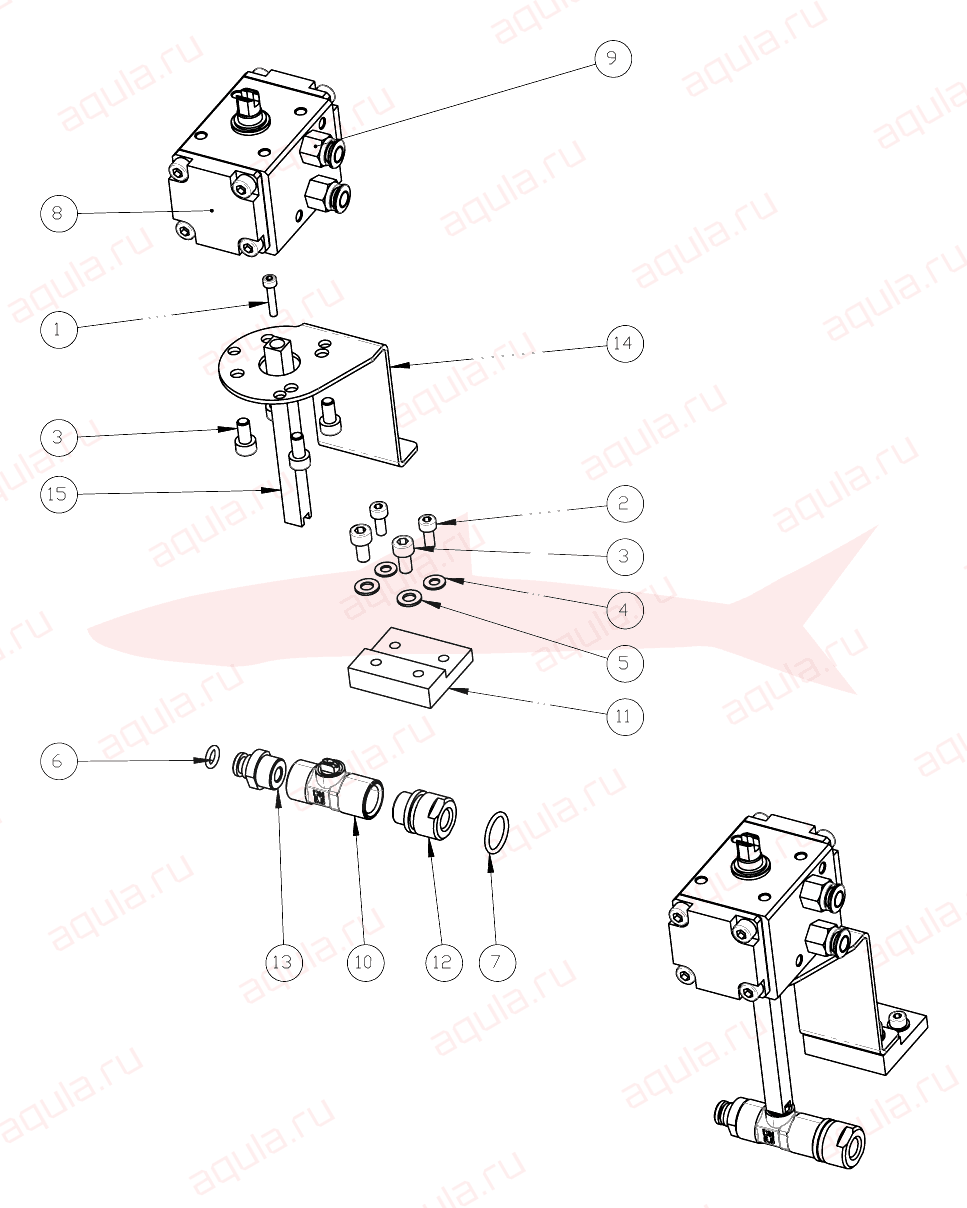

A0106096-01Ass.valvola cleaner — узел клапана очистителя
A0107001-02Ass. trascinamento 300 — узел привода каретки

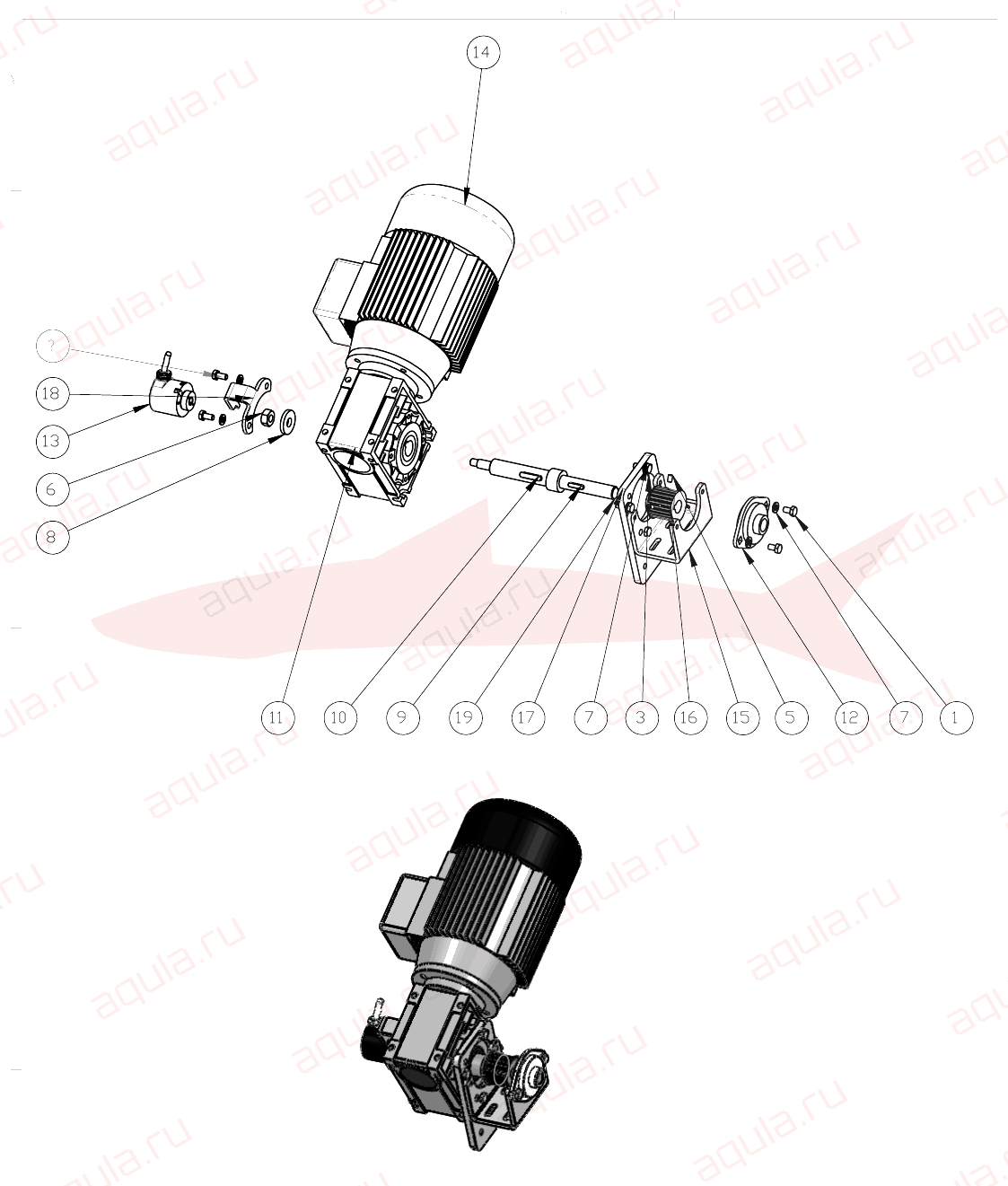

A0107017-03Ass. puleggia motrice 300 — узел приводного шкива
A0107011-00Ass. puleggia folle — узел натяжного шкива
A0108001-10Ass. pressa — узел пресса
A0101083-00Ass. consolle comandi pneumatici — узел пульта пневматики

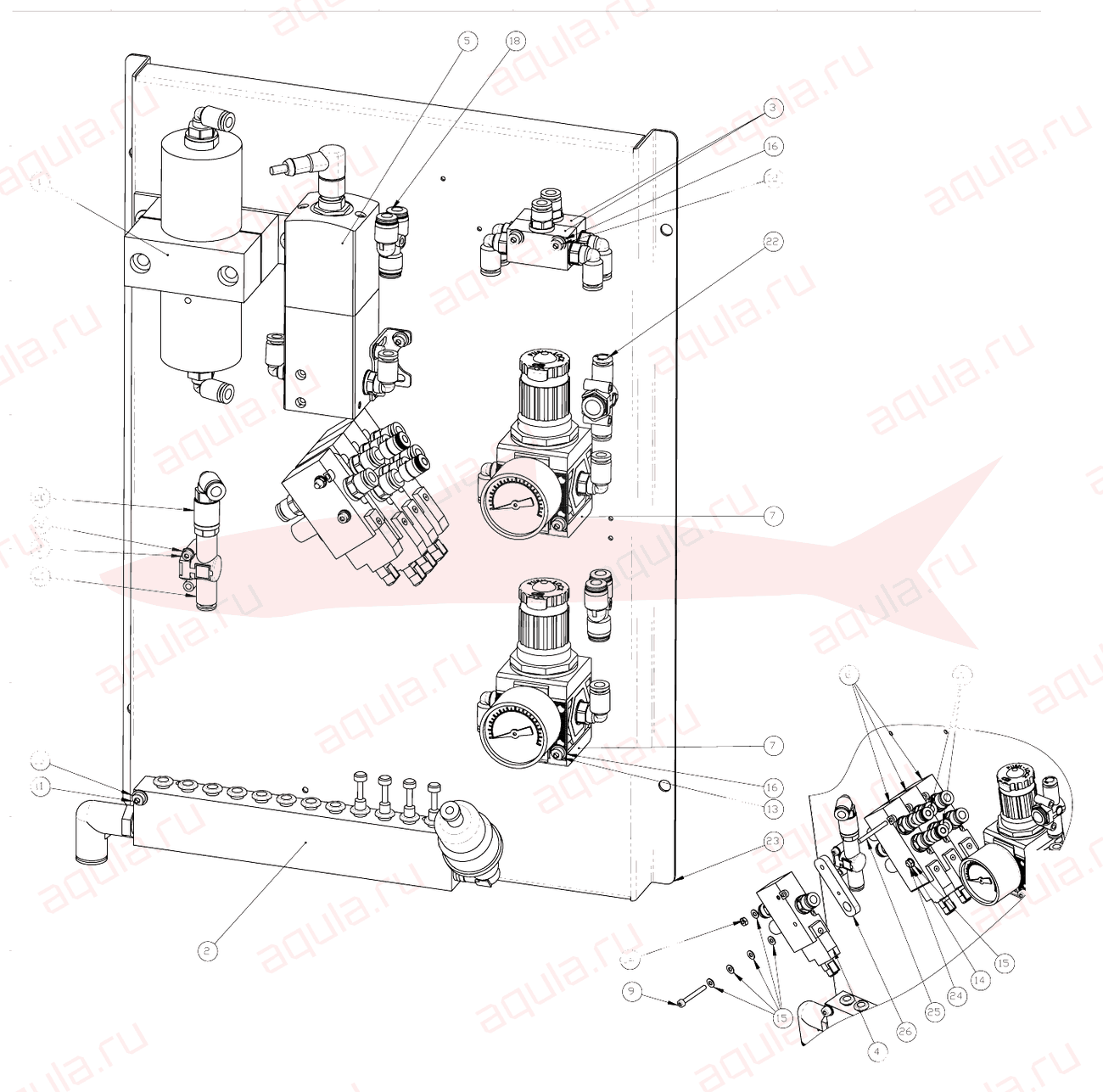

A0111006-10Ass. pannello pneumatico — узел пневмопанели
A0111021-00Ass.filtro regolazione 300-450 — узел фильтра-регулятора

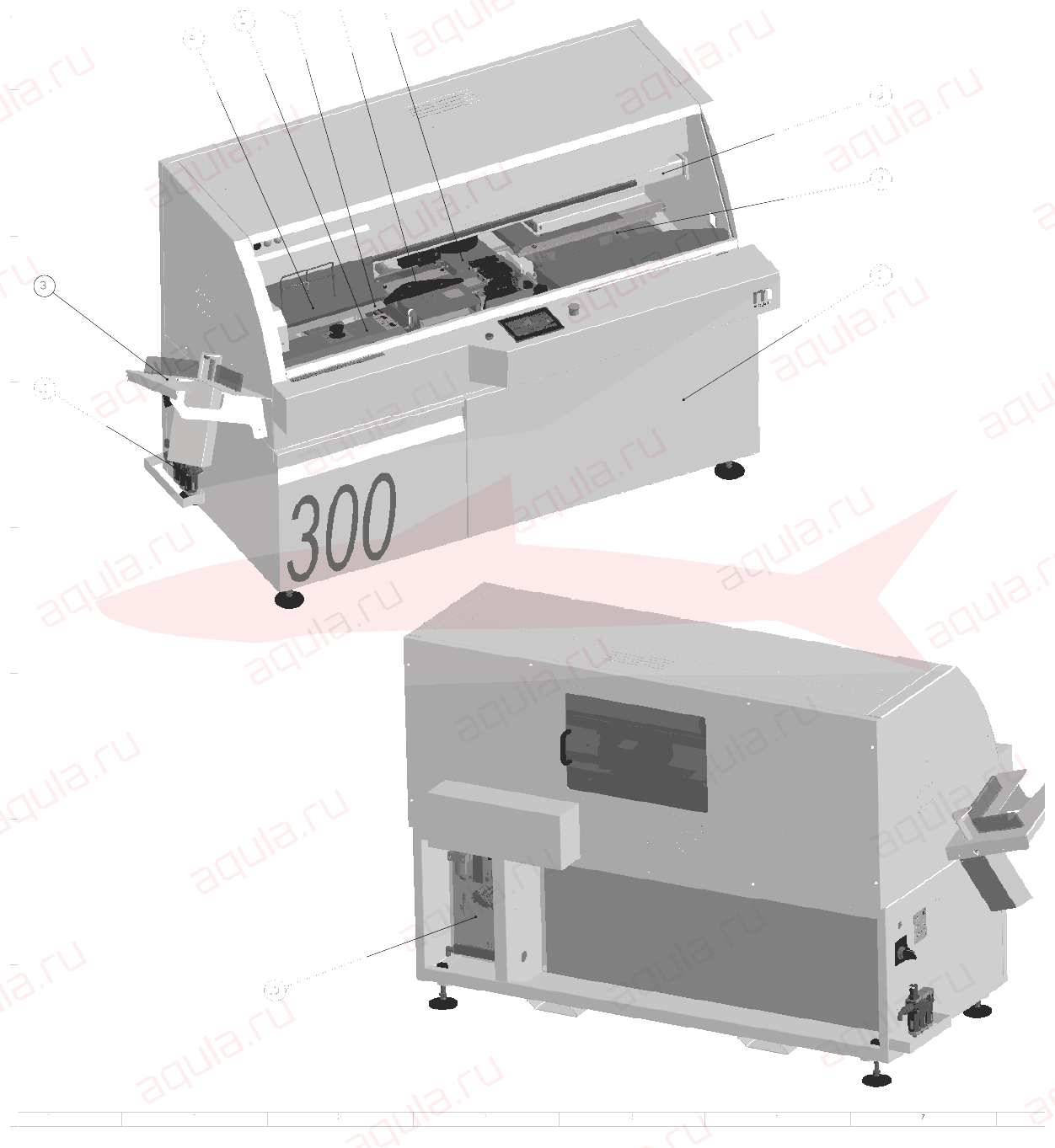

A0100001-10 DigiBook 300 — машина в сборе

Morgana DigiBook 300 · Машина в сборе

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. TELAIO 300Узел рамы	A0100001-04
2	ASS. CONSOLLE COMANDI PNEUMATICIУзел пульта пневматики	A0101083-00
3	ASS. TAVOLINO MISURAУзел измерительного столика	A0101501-00
4	ASS. MORSAУзел зажима (тисков)	A0103001-02
5	ASS. PAREGGIATOREУзел выравнивателя (джоггера)	A0104001-02
6	ASS. FRESAУзел фрезы	A0105002-01
7	ASS.GLUE GROUP PUR 300 REVERSEУзел клеевой группы PUR	A0106001-10
8	ASS. TRASCINAMENTO 300Узел привода каретки	A0107001-02
9	ASS. PRESSAУзел пресса	A0108001-10
10	ASS. PANNELLO PNEUMATICOУзел пневмопанели	A0111006-10
11	ASS.FILTRO REGOLAZIONE 300-450Узел фильтра-регулятора	A0111021-00

Номера в кружке — сборочные узлы (поставляются в сборе).

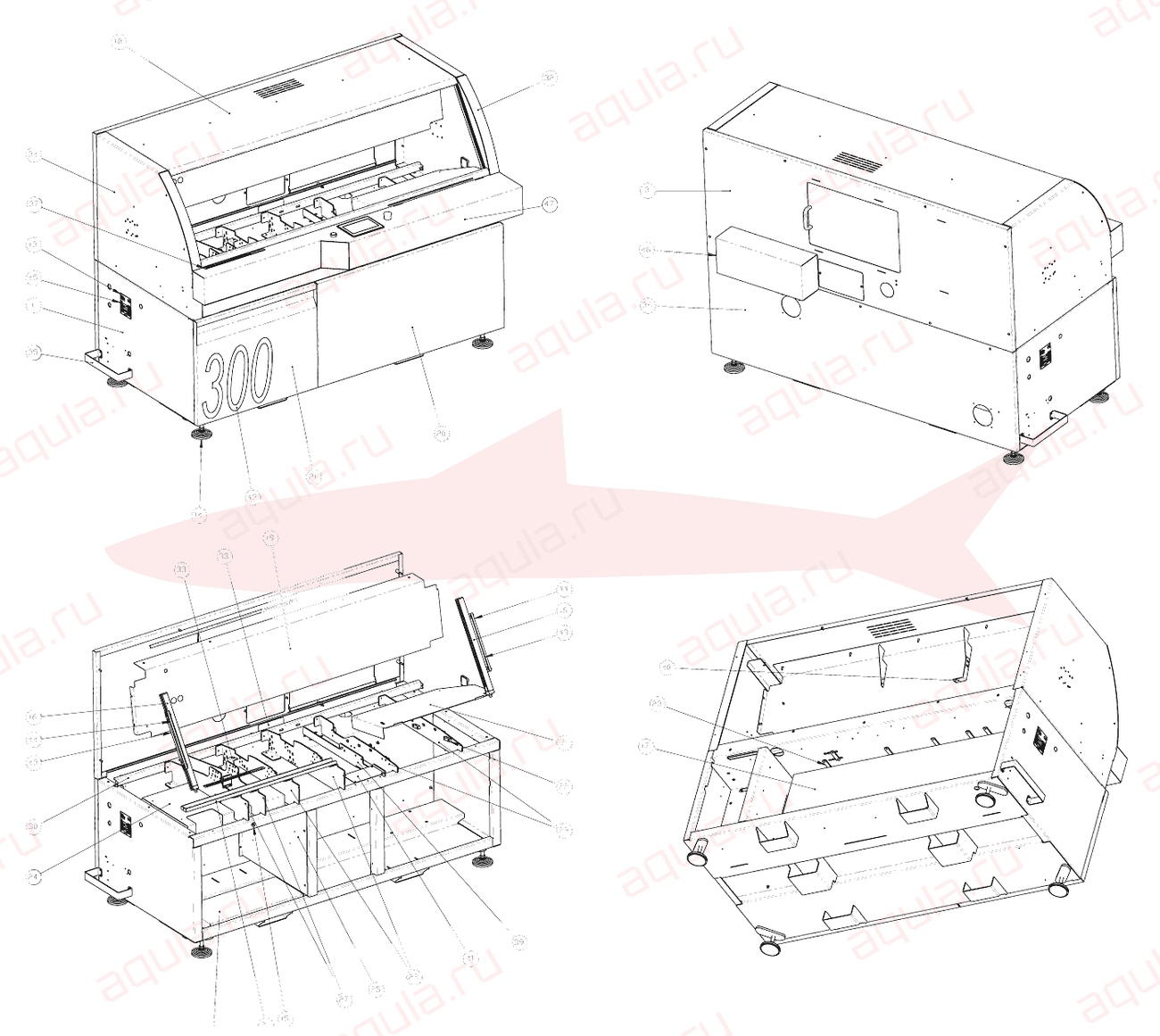

A0100001-04 Ass. telaio 300

Morgana DigiBook 300 · Узел рамы

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. BASE TELAIOУзел основания рамы	A0101024-07
2	ASS. PROTEZIONE PRESSAУзел защиты пресса	A0101080-00
3	ASS. PANNELLO POSTERIOREУзел задней панели	A0101082-00
4	VITE TE 8.8 M4x8 UNI 5739 ZINC.Болт с шестигранной головкой	C10010110
5	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
6	VITE TCEI 8.8 ZINC UNI 5931 M6x30Винт с цилиндрической головкой под шестигранник	C10030420
7	VITE TBEI 10.9 ZINC UNI 7380 M4x10Винт с полукруглой головкой под шестигранник	C10050090
8	VITE TSPEI 10.9 ZINC UNI 5933 M3x8Винт с потайной головкой под шестигранник	C10060020
9	DADO M5 UNI 5588Гайка	C10410030
10	DADO M6 UNI 5588Гайка	C10410040
11	ROSETTA 4,3 x 9 UNI 6592Шайба	C10600020
12	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
13	RIVETTO A STRAPPO ALL UNI 9200-A 2,4x8Заклёпка вытяжная алюминиевая	C11100040
14	PIEDINO R0133 M16x130 MARBETT 627332Опора (ножка)	C11900040
15	MAGNETE NEODIMIO ITALFIT NS01.2033 4KGНеодимовый магнит	C12200010
16	BARRIERA DI SICUREZZA EMETTITORE-RICEVITORE LS 4ER/14-045 BЗащитный световой барьер (излучатель-приёмник)	C40800660
17	PANNELLO ELETTRICOЭлектропанель	P0101025-01
18	TETTOКрыша (верхняя панель)	P0101029-00
19	PANNELLO INT STВнутренняя панель	P0101030-04
20	PANNELLO FRONTALE DXПередняя панель правая	P0101032-01
21	COPERTURA RIMOVIBILEСъёмный кожух	P0101037-01
22	PIATTO DI REGOLAZIONEРегулировочная пластина	P0101039-00
23	PIATTO DI FISSAGGIOКрепёжная пластина	P0101042-00
24	LAMIERA DI PROTEZIONE SUPERIOREЗащитный лист верхний	P0101044-02
25	LAMIERA DI PROTEZIONE DXЗащитный лист правый	P0101045-02
26	LAMIERA DI APPOGGIOОпорный лист	P0101047-01
27	SUPPORTO PAREGGIATOREОпора выравнивателя	P0101058-02
28	SUPPORTO FRESAОпора фрезы	P0101059-04
29	SUPPORTO PRESSA STОпора пресса	P0101060-01
30	TRAVERSO DI COLLEGAMENTOСоединительная поперечина	P0101062-00
31	LAMIERA DI COLLEGAMENTO ANTERIOREПередний соединительный лист	P0101063-00
32	SPALLA DX STБоковина правая	P0101065-05
33	ANGOLARE DI FISSAGGIOКрепёжный уголок	P0101068-00
34	SPALLA SXБоковина левая	P0101069-05
35	LAMIERA DI PROTEZIONEЗащитный лист	P0101074-00
36	COPERTURA ARMADIO ELETTRICOКрышка электрошкафа	P0101076-00
37	TARGHETTA LUNGHEZZA COPERTINAТабличка длины обложки	P0101080-01
38	LAMIERA CONTENIMENTO TUBIЛист-держатель трубок	P0101090-00
39	SUPPORTO GRUPPO COLLAОпора клеевой группы	P0101093-01
40	LAMIERA DI FISSAGGIOКрепёжный лист	P0101095-00
41	COPERCHIO CONNESSIONIКрышка разъёмов	P0101096-00
42	TARGHETTA FRONTALE 300Передняя табличка	P0101103-00
43	SUPPORTO BARRIERA MD NEWОпора барьера	P0101124-00
44	DISTANZIALE SUPPORTO BARRIEREПроставка опоры барьера	P0101125-00
45	Serial number MB300-B 220VТабличка с серийным номером	P0101126-00
46	COPERTURA TAVOLINO COPERTINE JUMBO (1000 mm)Крышка столика обложек Jumbo	P0101203-00
47	CONSOLLE UNI OP JUMBOПульт	P0101204-00

Номера в кружке — сборочные узлы (поставляются в сборе).

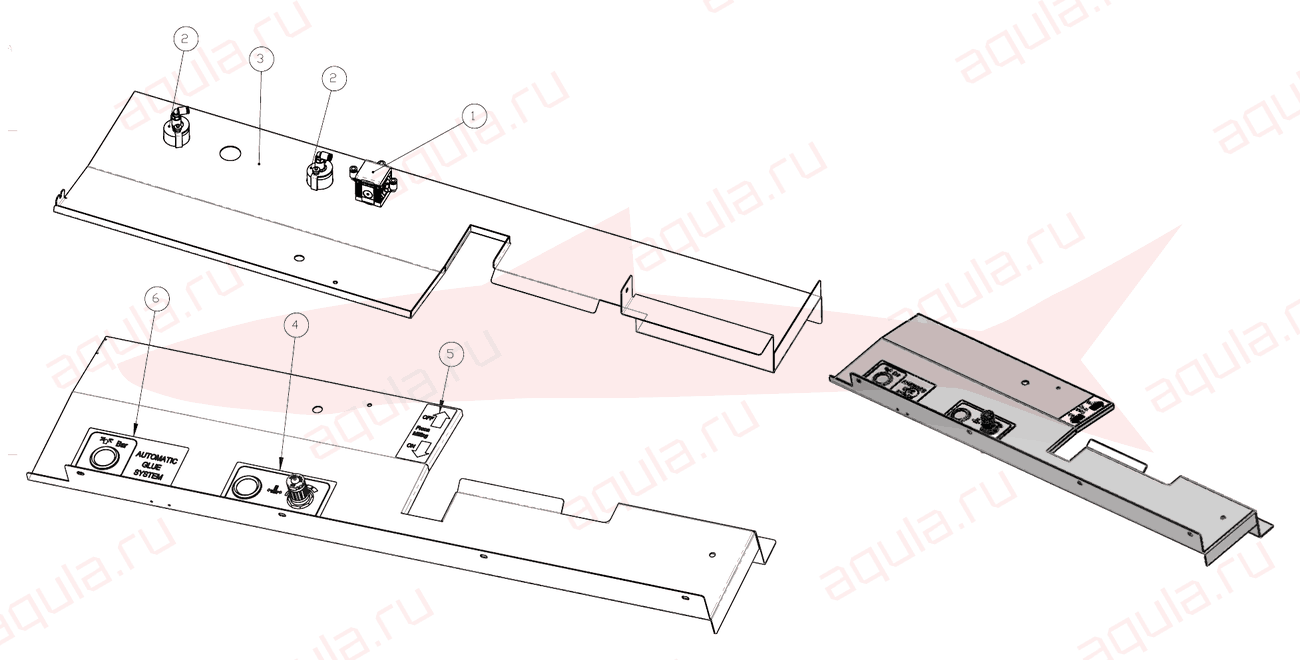

A0101083-00 Ass. consolle comandi pneumatici

Morgana DigiBook 300 · Узел пульта пневматики

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. REGOLATORE DI PRESSIONEУзел регулятора давления	A0411016-00
2	ASS. MANOMETRO A PANNELLOУзел панельного манометра	A0411022-00
3	CONSOLLE INTERNA STВнутренний пульт	P0101064-05
4	TARGHETTA MANOMETRO PRESSAТабличка манометра пресса	P0101082-01
5	TARGHETTA ON OFF FRESAТабличка вкл./выкл. фрезы	P0101083-00
6	TARGHETTA AUTOMATIC GLUE SYSTEMТабличка Automatic Glue System	P0101123-00

Номера в кружке — сборочные узлы (поставляются в сборе).

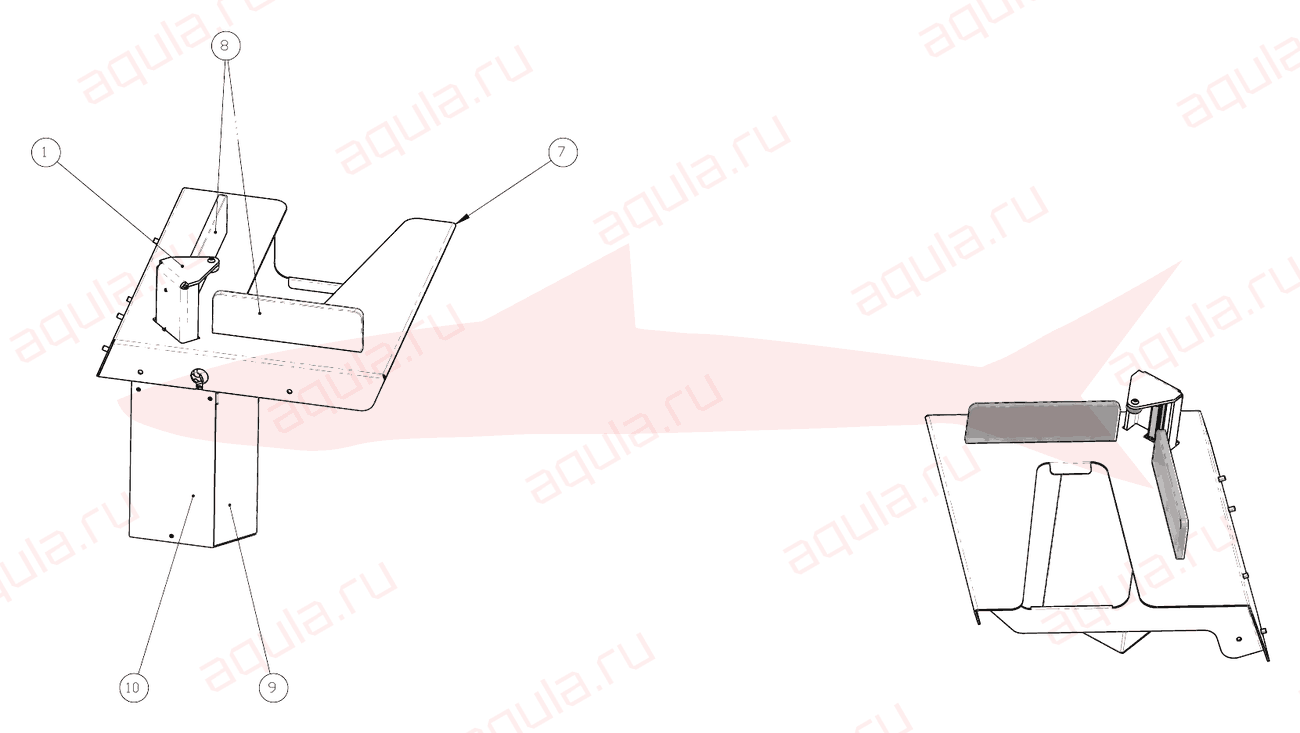

A0101501-00 Ass. tavolino misura

Morgana DigiBook 300 · Узел измерительного столика

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. TAVOLINO MISURAУзел измерительного столика	A0101504-01
2	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
3	VITE TCEI 8.8 ZINC UNI 5931 M6x12Винт с цилиндрической головкой под шестигранник	C10030380
4	DADO M4 UNI 5588Гайка	C10410020
5	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
6	ROSETTA 4,3 x 12 UNI 6593Шайба	C10610020
7	TAVOLINOСтолик	P0101510-00
8	SPONDA DI CONTENIMENTOОграничительный борт	P0101512-00
9	PROTEZIONEЗащита	P0101514-00
10	PANNELLOПанель	P0101515-00

Номера в кружке — сборочные узлы (поставляются в сборе).

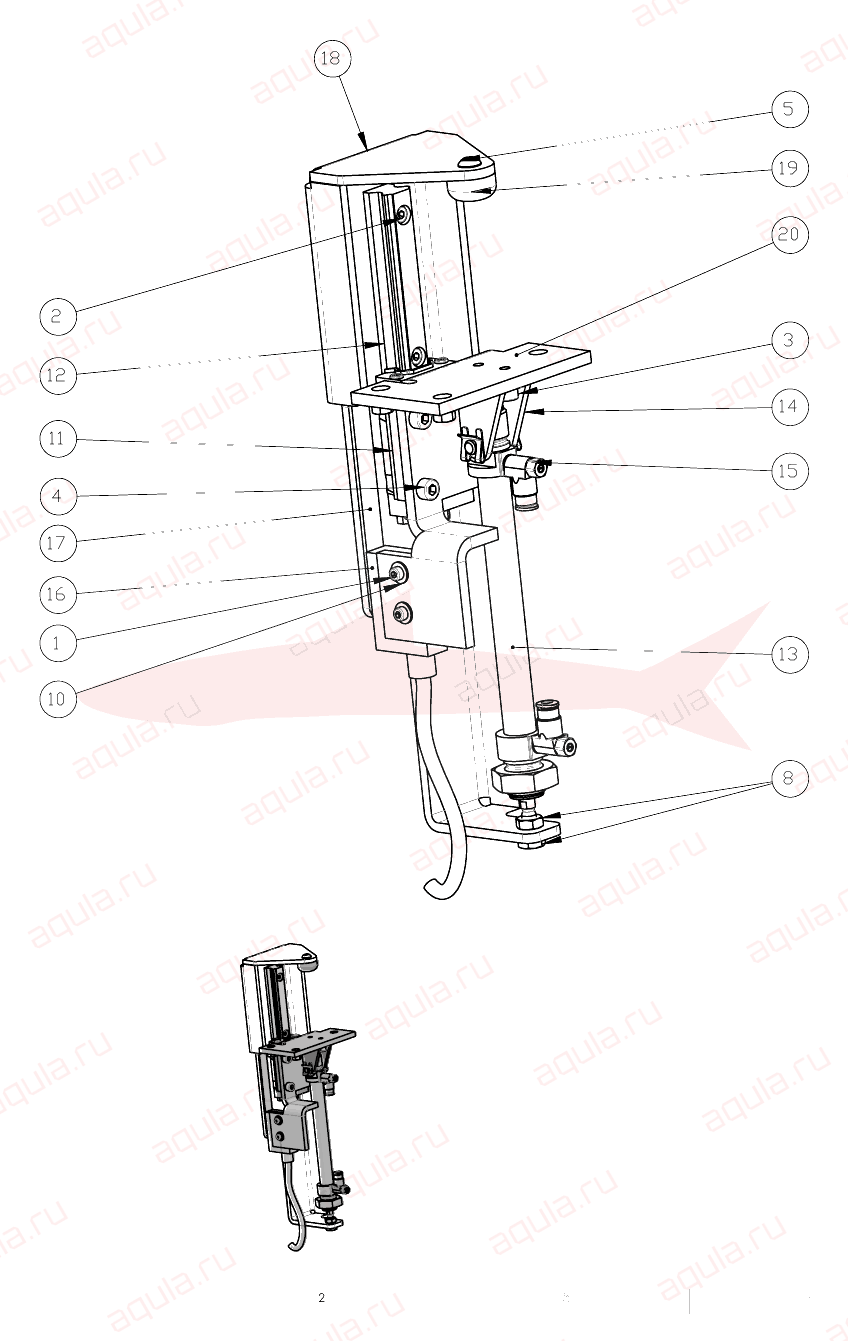

A0101504-01 Ass. tavolino misura

Morgana DigiBook 300 · Узел измерительного столика

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TCEI 8.8 ZINC UNI 5931 M3x25Винт с цилиндрической головкой под шестигранник	C10030090
2	VITE TCEI 8.8 ZINC UNI 5931 M4x16Винт с цилиндрической головкой под шестигранник	C10030150
3	VITE TCEI 8.8 ZINC UNI 5931 M5x8Винт с цилиндрической головкой под шестигранник	C10030240
4	VITE TCEI 8.8 ZINC UNI 5931 M5x12Винт с цилиндрической головкой под шестигранник	C10030260
5	VITE TBEI 10.9 ZINC UNI 7380 M5x10Винт с полукруглой головкой под шестигранник	C10050190
6	DADO M3 UNI 5588Гайка	C10410010
7	DADO M5 UNI 5588Гайка	C10410030
8	DADO M6 UNI 5589Гайка	C10420040
9	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
10	ROSETTA 3,2 x 9 UNI 6593Шайба	C10610010
11	CURSORE HIWIN HGW 15CC Z0-CПолзун (каретка направляющей)	C15500051
12	GUIDA HIWIN HGR15-R140-C E1=10Направляющая	C15500061
13	CILINDRO FESTO DSN 12-80 PЦилиндр	C20010110
14	CERNIERA CON PERNO FESTO LBN 12/16Шарнир с пальцем	C20050020
15	REGOLATORE DI FLUSSO GRLA-M5-QS-4-LF-C FESTOРегулятор потока	C20080050
16	SENSORE MAGNETICO MLS110-B2-10-PP-6-5M-CМагнитный датчик	C40020300
17	BANDA MAGNETICA ATEK B-2-20-1000Магнитная лента	C40020301
18	PRESSOREПрижим	P0101511-00
19	TASTATOREЩуп (датчик касания)	P0101513-00
20	AGGANCIOЗацеп	P0101516-01

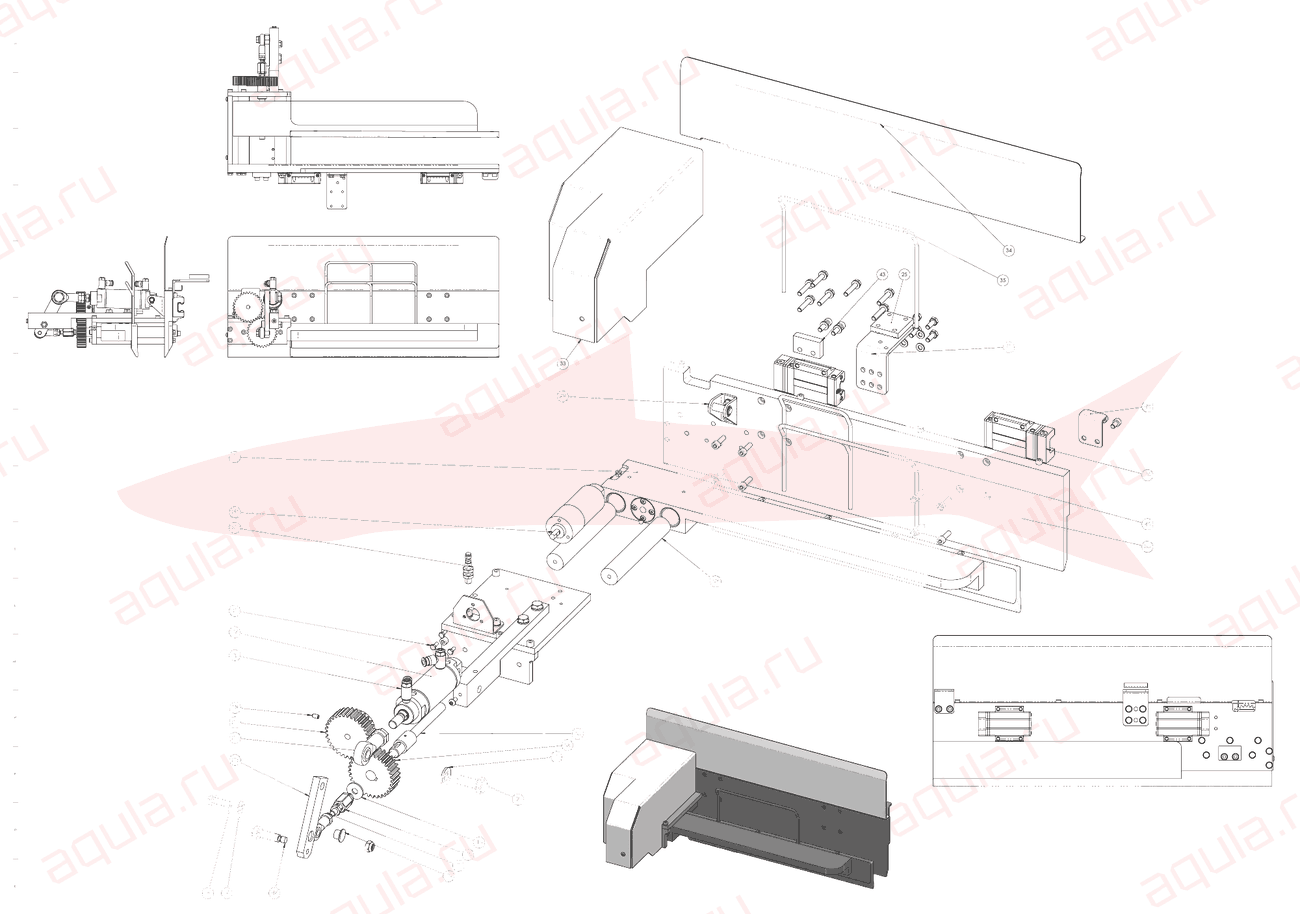

A0103001-02 Ass. morsa

Morgana DigiBook 300 · Узел зажима (тисков)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. CURSOREУзел ползуна	A0103029-00
2	ASS. ASTUCCIOУзел футляра	A0103030-01
3	VITE TE 8.8 M4x10 UNI 5739 ZINC.Болт с шестигранной головкой	C10010120
4	VITE TE 8.8 M6x16 UNI 5739 ZINC.Болт с шестигранной головкой	C10010370
5	VITE TE 8.8 M6x30 UNI 5739 ZINC.Болт с шестигранной головкой	C10010400
6	VITE TE 8.8 M8x25 UNI 5739 ZINC.Болт с шестигранной головкой	C10010510
7	VITE TE 8.8 M12x30 UNI 5739 ZINC.Болт с шестигранной головкой	C10010790
8	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
9	VITE TCEI 8.8 ZINC UNI 5931 M6x10Винт с цилиндрической головкой под шестигранник	C10030370
10	VITE TCEI 8.8 ZINC UNI 5931 M6x20Винт с цилиндрической головкой под шестигранник	C10030400
11	VITE TBEI 10.9 ZINC UNI 7380 M5x10Винт с полукруглой головкой под шестигранник	C10050190
12	GRANO M5x6 UNI 5923Установочный винт	C10300190
13	GRANO A P.M5x10 UNI 5927Установочный винт	C10320200
14	DADO AUTOBL M8 EN ISO 10511Гайка самоконтрящаяся	C10430050
15	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
16	ROSETTA 8,4 x 16 UNI 6592Шайба	C10600050
17	ROSETTA 13 x 24 UNI 6592Шайба	C10600070
18	ROSETTA 8,4 x 24 UNI 6593Шайба	C10610050
19	ROSETTA 6,4 x 12 OTTONE UNI 6592Шайба	C10670040
20	LINGUETTA UNI 6604 A 5X5X14Шпонка призматическая	C11200380
21	TESTA A SNODO FEMMINA M8Шарнирный наконечник с внутр. резьбой	C11620050
22	TESTA A SNODO FEMMINA M12X1.25Шарнирный наконечник с внутр. резьбой	C11620070
23	BOCCOLA AUTOL FL 10x12 D.18 L= 10Втулка самосмазывающаяся с буртом	C11750260
24	GIUNTO FLEXO FK-M8 2062Гибкая муфта	C14220030
25	PIASTRA DI BLOCCAGGIO T5 25Фиксирующая пластина	C14330010
26	CURSORE HIWIN HGW20-CC-ZA-C-E2Ползун (каретка направляющей)	C15500011
27	CILINDRO CAMOZZI 27M2A40A0050Цилиндр	C20010120
28	CERNIERA CON PERNO CAMOZZI I27-40Шарнир с пальцем	C20050050
29	REGOLATORE DI FLUSSO 604-1/8-6Регулятор потока	C20080080
30	MOTORIDUTTORE E.192.24.25 ENCODER 2FМотор-редуктор	C40010010
33	LAMIERA DI COPERTURAЛист-кожух	P0103014-02
34	LAMIERA DI CONTENIMENTOОграждающий лист	P0103015-02
35	ARCHETTO ALTOСкоба верхняя	P0103016-00
36	RUOTA DENTATA A M2 Z32Зубчатое колесо A	P0103018-00
37	RUOTA DENTATA B M2 Z32Зубчатое колесо B	P0103019-00
38	GANASCIA FISSAНеподвижная губка	P0103021-02
39	ASSE CURSOREОсь ползуна	P0103024-00
40	VITE MOVIMENTO CURSOREХодовой винт ползуна	P0103028-01
41	LAMIERA TRASCINAMENTOЛист привода каретки	P0103031-00
42	SOSTEGNO CATENA PORTACAVIОпора кабель-канала	P0103032-01
43	ECCITATOREВозбудитель (вибратор)	P0103033-00
44	ARCHETTO BASSOСкоба нижняя	P0103034-01
45	ARCHETTO BASSO CORTOСкоба нижняя короткая	P0103037-00
46	ARCHETTO ALTO CORTOСкоба верхняя короткая	P0103038-00
47	VITE SPALLAMENTO MORSA LAVORATAВинт с буртиком зажима	P0103039-00

Номера в кружке — сборочные узлы (поставляются в сборе).

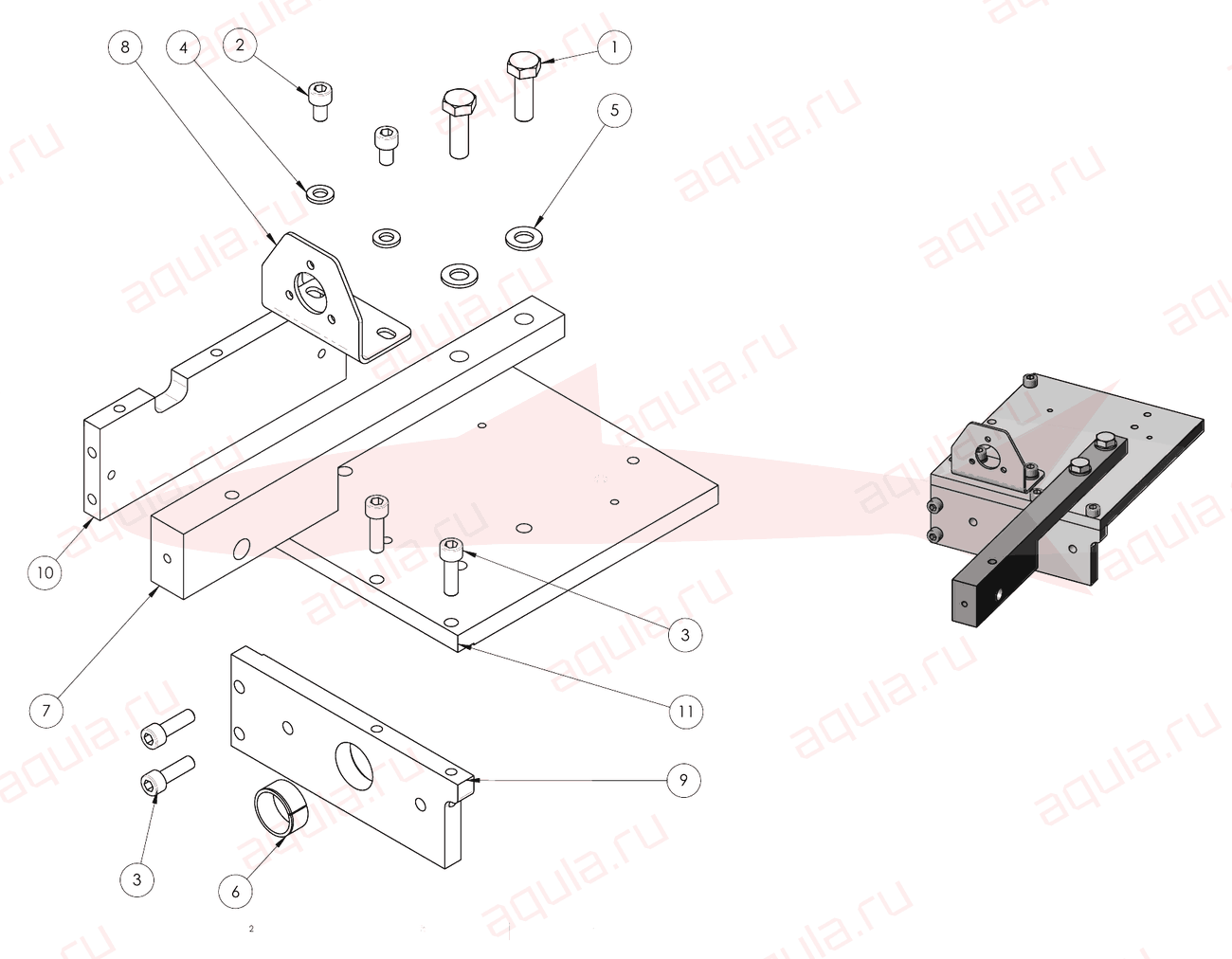

A0103030-01 Ass. astuccio

Morgana DigiBook 300 · Узел футляра

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TE 8.8 M8x25 UNI 5739 ZINC.Болт с шестигранной головкой	C10010510
2	VITE TCEI 8.8 ZINC UNI 5931 M6x10Винт с цилиндрической головкой под шестигранник	C10030370
3	VITE TCEI 8.8 ZINC UNI 5931 M6x20Винт с цилиндрической головкой под шестигранник	C10030400
4	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
5	ROSETTA 8,4 x 16 UNI 6592Шайба	C10600050
6	BOCCOLA AUTOL CIL 20x23 L=Втулка самосмазывающаяся цилиндрическая	C11700620
7	SUPPORTO FULCROОпора оси шарнира	P0103012-01
8	SUPPORTO MOTORE MICROMOTORSОпора двигателя	P0103020-00
9	PIATTO FRONTALEПередняя пластина	P0103025-01
10	PIATTO SXПластина левая	P0103026-00
11	PIATTO SUPERIOREВерхняя пластина	P0103027-00

A0103029-00 Ass. cursore

Morgana DigiBook 300 · Узел ползуна

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
2	VITE TSPEI 10.9 ZINC UNI 5933 M4x10Винт с потайной головкой под шестигранник	C10060120
3	VITE TSPEI 10.9 ZINC UNI 5933 M6x25Винт с потайной головкой под шестигранник	C10060360
4	DADO M4 UNI 5588Гайка	C10410020
5	BOCCOLA AUTOL CIL 25x28 L=Втулка самосмазывающаяся цилиндрическая	C11700880
6	Chiocciola Flang. TPN 12x3 B15Гайка ходового винта фланцевая TPN	C11800020
7	GANASCIA MOBILEПодвижная губка	P0103022-00
8	CURSOREПолзун (каретка направляющей)	P0103023-01

A0104001-02 Ass. pareggiatore

Morgana DigiBook 300 · Узел выравнивателя (джоггера)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TE 8.8 M6x16 UNI 5739 ZINC.Болт с шестигранной головкой	C10010370
2	VITE TE 8.8 M6x20 UNI 5739 ZINC.Болт с шестигранной головкой	C10010380
3	VITE TCEI 8.8 ZINC UNI 5931 M3x16Винт с цилиндрической головкой под шестигранник	C10030070
4	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
5	VITE TCEI 8.8 ZINC UNI 5931 M4x20Винт с цилиндрической головкой под шестигранник	C10030160
6	VITE TCEI 8.8 ZINC UNI 5931 M5x16Винт с цилиндрической головкой под шестигранник	C10030270
7	VITE TCEI 8.8 ZINC UNI 5931 M6x12Винт с цилиндрической головкой под шестигранник	C10030380
8	VITE TCEI 8.8 ZINC UNI 5931 M6x20Винт с цилиндрической головкой под шестигранник	C10030400
9	VITE TBEI 10.9 ZINC UNI 7380 M6x40Винт с полукруглой головкой под шестигранник	C10050350
10	VITE TSPEI 10.9 ZINC UNI 5933 M4x10Винт с потайной головкой под шестигранник	C10060120
11	GRANO M5x30 UNI 5923Установочный винт	C10300260
12	GRANO A P.M5x6 UNI 5927Установочный винт	C10320180
13	DADO M6 UNI 5588Гайка	C10410040
14	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
15	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
16	ROSETTA 13 x 24 UNI 6592Шайба	C10600070
17	ROSETTA 4,3 x 12 UNI 6593Шайба	C10610020
18	ROSETTA 6,2 x 15 RGS DesertiШайба	C10660060
19	ANELLO DI BLOCCAGGIO DIN705 ABUСтопорное кольцо	C11300040
20	ANELLO DI BLOCCAGGIO DIN705 ABUСтопорное кольцо	C11300110
21	BOCCOLA AUTOL FL 10x12 D.18 L=Втулка самосмазывающаяся с буртом	C11750260
22	BOCCOLA AUTOL FL 12x14 D.20 L=Втулка самосмазывающаяся с буртом	C11750310
23	MANOPOLA VC 192-50-A-8-F ELESAРучка-маховичок	C12000040
24	GUIDA HIWIN HGR15-R100-C E1=20Направляющая	C15500041
25	CURSORE HIWIN HGW 15CC ZA-CПолзун (каретка направляющей)	C15500101
26	FOTOCELLULA SICK GL6 P4111Фотодатчик	C40020230
27	SENSORE INDUTTIVO M8 IS-208MM-4NO-1E5-S8.3Индуктивный датчик	C40020290
28	TARGHETTA ALTEZZA PAREGGIATOREТабличка высоты выравнивателя	P0101084-01
29	PIANO PAREGGIATOREСтол выравнивателя	P0104011-02
30	PIATTO SUPERIOREВерхняя пластина	P0104012-00
31	MADREVITEГайка винта	P0104013-00
32	PIATTO VERTICALEВертикальная пластина	P0104014-02
33	SUPPORTO PIANOОпора стола	P0104015-03
34	PIATTO INFERIOREНижняя пластина	P0104016-01
35	VITE DI POSIZIONAMENTOУстановочный винт	P0104017-01
36	SUPPORTO SENSOREОпора датчика	P0104018-02
37	SUPPORTO SENSOREОпора датчика	P0104019-00
38	SUPPORTO SENSOREОпора датчика	P0104020-00
39	JOGGER ECCENTRICЭксцентрик джоггера	P0104022-00

A0105002-01 Ass. fresa

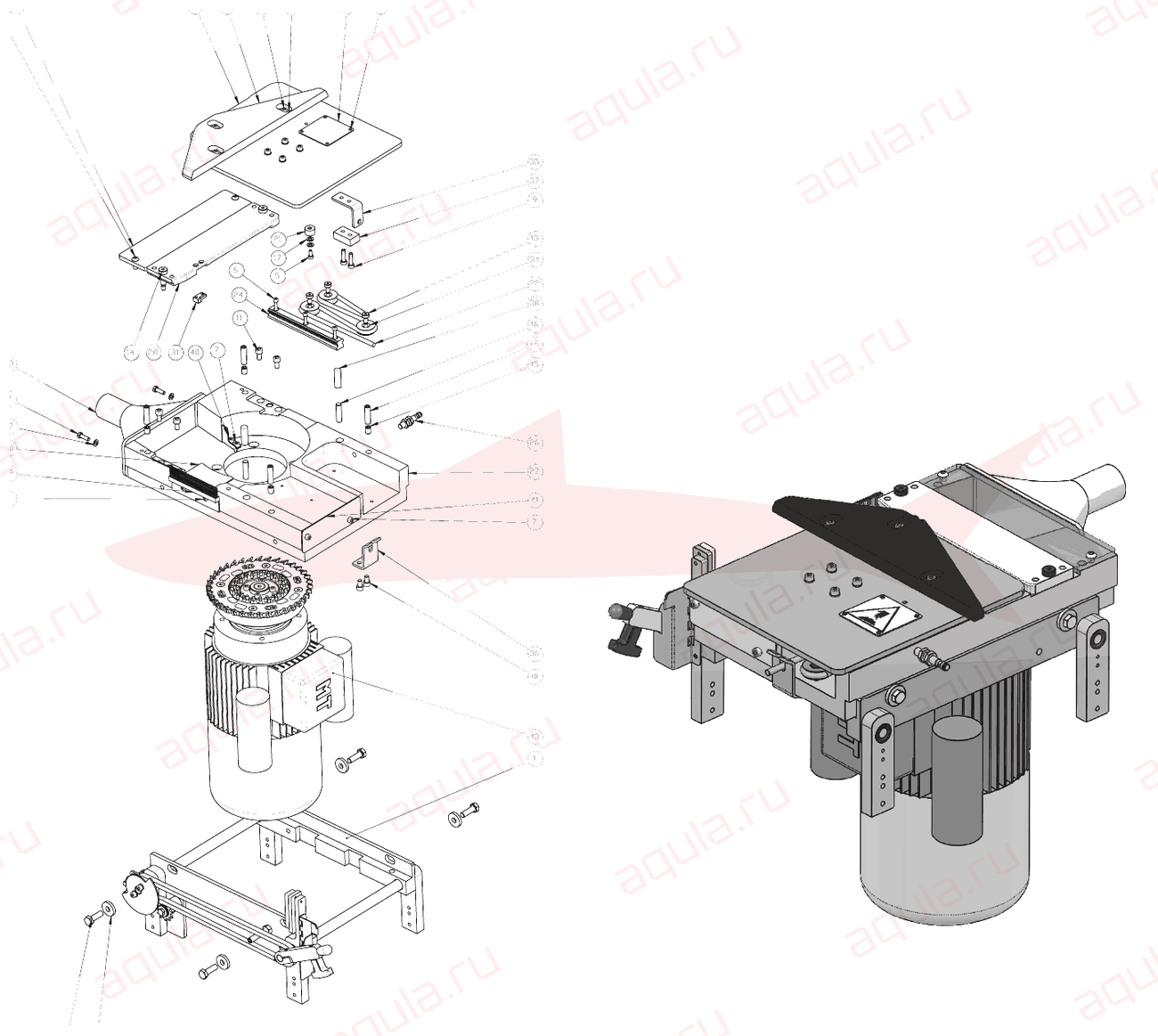

Morgana DigiBook 300 · Узел фрезы

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. GRUPPO ESCLUSIONE FRESAУзел отключения фрезы	A0105048-01
2	VITE TE 8.8 M5x16 UNI 5739 ZINC.Болт с шестигранной головкой	C10010260
3	VITE TE 8.8 M8x25 UNI 5739 ZINC.Болт с шестигранной головкой	C10010510
4	VITE TCEI 8.8 ZINC UNI 5931 M4x8Винт с цилиндрической головкой под шестигранник	C10030120
5	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
6	VITE TCEI 8.8 ZINC UNI 5931 M4x20Винт с цилиндрической головкой под шестигранник	C10030160
7	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
8	VITE TCEI 8.8 ZINC UNI 5931 M5x12Винт с цилиндрической головкой под шестигранник	C10030260
9	VITE TCEI 8.8 ZINC UNI 5931 M5x20Винт с цилиндрической головкой под шестигранник	C10030280
10	VITE TCEI 8.8 ZINC UNI 5931 M6x10Винт с цилиндрической головкой под шестигранник	C10030370
11	VITE TCEI 8.8 ZINC UNI 5931 M6x12Винт с цилиндрической головкой под шестигранник	C10030380
12	VITE TBEI 10.9 ZINC UNI 7380 M6x16Винт с полукруглой головкой под шестигранник	C10050300
13	VITE DI SPALL D. D.06 M5 L 10 ISO 7379Винт с буртиком (призонный)	C10100020
14	VITE DI SPALL D. D.08 M6 L 20 ISO 7379Винт с буртиком (призонный)	C10100180
15	GRANO M8x10 UNI 5923Установочный винт	C10300420
16	GRANO M8x30 UNI 5923Установочный винт	C10300470
17	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
18	ROSETTA 5,3 x 15 UNI 6593Шайба	C10610030
19	ROSETTA 8,4 x 23 DIN 6340Шайба	C10640050
20	RIVETTO A STRAPPO ALL UNI 9200-A 2,4x8Заклёпка вытяжная алюминиевая	C11100040
21	PIEDINO IN NEOPRENE ART.15-650Опора неопреновая	C11900010
22	CORDA ELASTICA L=700 8206/R300Эластичный шнур	C14500010
23	CURSORE HIWIN HGW 15CC Z0-CПолзун (каретка направляющей)	C15500051
24	GUIDA HIWIN HGR15-R140-C E1=10Направляющая	C15500061
25	SEGNALETICA ALLUMINIO 60X60 BM77GТабличка алюминиевая	C16500010
26	SENSORE INDUTTIVO M8 IS-208MM-4NO-1E5-S8.3Индуктивный датчик	C40020290
27	SCATOLA FRESAКорпус фрезы	P0105011-03
28	RISCONTROУпор	P0105012-02
29	RIPARO FRESAКожух фрезы	P0105015-01
30	PROTEZIONE TRUCIOLIЗащита от стружки	P0105016-00
31	RISCONTRO DI TAGLIOУпор резания	P0105018-00
32	CAMMA APERTURA RIPAROКулачок открытия кожуха	P0105019-00
33	IMBUTO TRUCIOLIВоронка для стружки	P0105020-00
34	PULEGGIA PER ELASTICOШкив для резинки	P0105024-01
35	SUPPORTO PER ELASTICOОпора резинки	P0105025-00
36	FERMO ELASTICOЭластичный упор	P0105026-00
37	ECCITATOREВозбудитель (вибратор)	P0105028-00
38	PATTINO DI SCORRIMENTOБашмак скольжения	P0105029-00
39	PIATTO DI ISPEZIONEСмотровая пластина	P0105054-00
40	DEFLETTOREДефлектор	P0105060-00
41	DEFLETTORE ANTERIOREДефлектор передний	P0105063-00
42	SPAZZOLA ANTERIORE FRESAПередняя щётка фрезы	P0105064-00
43	ASS. MOTORE CON FRESA 450Узел двигателя с фрезой	A0105022-01

Номера в кружке — сборочные узлы (поставляются в сборе).

A0105022-01 Ass. motore con fresa 450

Morgana DigiBook 300 · Узел двигателя с фрезой

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TCEI 8.8 ZINC UNI 5931 M5x12Винт с цилиндрической головкой под шестигранник	C10030260
2	VITE TSPEI 10.9 ZINC UNI 5933 M6x20Винт с потайной головкой под шестигранник	C10060350
3	VITE TSPEI 10.9 ZINC UNI 5933 M8x20Винт с потайной головкой под шестигранник	C10060470
4	MOTORE CON FRENO AM90LB 2,2KW 2P B5 230/50 LCC24V+ ULCSA+PTOДвигатель с тормозом	C40100150
5	PORTA FRESAДержатель фрезы	P0105013-01
6	ROSETTA BLOCCAGGIO P.F.Стопорная шайба	P0105017-01
7	SPAZZOLA ASSIALE TIPOЩётка осевая	P0105021-00
8	ANELLO FISSAGGIO SPAZZOLAКольцо крепления щётки	P0105023-00
9	DISTANZIALE SPAZZOLAПроставка щётки	P0105046-00
10	FRESA D.160 Z=36 8+4 FORIФреза	P0105055-01
11	ROUGHENING H=0.3Узел рифления	P0105061-00

A0105048-01 Ass. gruppo esclusione fresa

Morgana DigiBook 300 · Узел отключения фрезы

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. PIATTO CON BOCCOLEУзел пластины со втулками	A0105049-00
2	ASS. PIATTO SUPPORTO FRESAУзел опорной пластины фрезы	A0105050-01
3	ASS. PIATTO CATARIFRANGENTEУзел пластины отражателя	A0105060-00
4	VITE TE 8.8 M6x50 UNI 5739 ZINC.Болт с шестигранной головкой	C10010440
5	VITE TCEI 8.8 ZINC UNI 5931 M4x8Винт с цилиндрической головкой под шестигранник	C10030120
6	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
7	VITE TCEI 8.8 ZINC UNI 5931 M6x10Винт с цилиндрической головкой под шестигранник	C10030370
8	VITE TSPEI 10.9 ZINC UNI 5933 M4x12Винт с потайной головкой под шестигранник	C10060130
9	GRANO M8x50 UNI 5923Установочный винт	C10300510
10	DADO M8 UNI 5588Гайка	C10410050
11	DADO AUTOBL M6 EN ISO 10511Гайка самоконтрящаяся	C10430040
12	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
13	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
14	ROSETTA 6,4 x 18 UNI 6593Шайба	C10610040
15	BOCCOLA AUTOL FL 12x14 D.20 L= 6Втулка самосмазывающаяся с буртом	C11750290
16	IMPUGNATURA I.222-25-M6 ELESA 20901Рукоятка	C12000020
17	IMPUGNATURA I-652-40-B-M6C9 ELESA32426Рукоятка	C12000030
18	GIUNTO PER CATENA 8X3 05-B1 A FORCHETTA 1Соединительное звено цепи	C14190030
19	CATENA 05B-1 (passo 8mm) 83 maglie L=672mmЦепь	C14200030
20	CATARIFRANGENTE SICK PL20AОтражатель	C40020060
21	SENSORE INDUTTIVO M8 IS-208MM-4NO-1E5-S8.3 LEUZEИндуктивный датчик	C40020290
22	SUPPORTO PER TENDICATENAОпора натяжителя цепи	P0105035-00
23	PIGNONE Z12 PASSO 8 D.14 1Звёздочка	P0105036-00
24	PIGNONE Z12 PASSO 8 D.12Звёздочка	P0105037-00
25	LAMIERA DI BLOCCAGGIOФиксирующий лист	P0105038-02
26	DISCO ENCODER 1Диск энкодера	P0105039-00
27	ALBERO ECCENTRICO DI SOLLEVAMENTO 2 29 8Эксцентриковый вал подъёма	P0105040-01
28	ANELLO FISSAGGIO ENCODERКольцо крепления энкодера	P0105041-00
29	SUPPORTO TENDICATENAОпора натяжителя цепи	P0105043-00
30	LEVA DI REGOLAZIONEРычаг регулировки	P0105047-01
31	SUPPORTO SENSOREОпора датчика	P0105051-00
32	SPESSORE CATARIFRANGENTEПрокладка отражателя	P0105065-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0106001-10 Ass.glue group pur 300 reverse

Morgana DigiBook 300 · Узел клеевой группы PUR

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. PERFUSOR 300 REVERSEУзел префьюзера (предплавителя)	A0106003-00
2	VITE TE 8.8 M5x20 UNI 5739 ZINC.Болт с шестигранной головкой	C10010270
3	VITE TE 8.8 M6x20 UNI 5739 ZINC.Болт с шестигранной головкой	C10010380
4	VITE TE 8.8 M6x25 UNI 5739 ZINC.Болт с шестигранной головкой	C10010390
5	VITE TCEI 8.8 ZINC UNI 5931 M3x12Винт с цилиндрической головкой под шестигранник	C10030060
6	VITE TCEI 8.8 ZINC UNI 5931 M6x12Винт с цилиндрической головкой под шестигранник	C10030380
7	DADO M6 UNI 5588Гайка	C10410040
8	DADO AUTOBL M6 EN ISO 10511Гайка самоконтрящаяся	C10430040
9	DADO AUTOBL M12 EN ISO 10511Гайка самоконтрящаяся	C10430070
10	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
11	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
12	ROSETTA 8,4 x 16 UNI 6592Шайба	C10600050
13	ROSETTA 13 x 24 UNI 6592Шайба	C10600070
14	ROSETTA 6,4 x 18 UNI 6593Шайба	C10610040
15	ROSETTA 6,2 x 15 RGS DesertiШайба	C10660060
16	SPINA CIL m6 TEMPR. RETT. UNI 6364-A 10x30Штифт цилиндрический	C10901060
17	ANELLO DI BLOCCAGGIO DIN705 ABU 08Стопорное кольцо	C11300030
18	BOCCOLA AUTOL FL 08x10 D.15 L= 8Втулка самосмазывающаяся с буртом	C11750210
19	BOCCOLA AUTOL FL 10x12 D.18 L= 15Втулка самосмазывающаяся с буртом	C11750280
20	MANOPOLA VC 192-50-A-8-F ELESAРучка-маховичок	C12000040
21	PUNTALE DI SOLLEVAMENTOПодъёмный наконечник	P0106060-00
22	LEVA DI REGOLAZIONEРычаг регулировки	P0106061-01
23	FULCRO LEVAОсь рычага	P0106062-00
24	CHIOCCIOLA DI SOLLEVAMENTOГайка подъёмного винта	P0106063-00
25	VITE DI SOLLEVAMENTOПодъёмный винт	P0106064-01
26	PIATTO BASE PER VITEОснование под винт	P0106065-02
27	CENTRAGGIO VITEЦентратор винта	P0106066-02
28	CERNIERA FISSAНеподвижный шарнир	P0106067-00
29	BLOCCHETTO REGOLAZIONEРегулировочный блок	P0106086-00
30	SPATOLA DI PULIZIAОчищающий скребок	P0106100-00
31	LAMELLA DI PULIZIAОчищающая пластина	P0106101-01
32	LAMELLA DI PULIZIAОчищающая пластина	P0106162-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0106003-00 Ass. perfusor 300 reverse

Morgana DigiBook 300 · Узел префьюзера (предплавителя)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	REVERSE EXTRUDER GROUP 300Экструдер (Reverse)	A0106004-00
2	ASS. COLLETTOREУзел коллектора	A0106024-00
3	ASS.VALVOLA CLEANERУзел клапана очистителя	A0106096-01

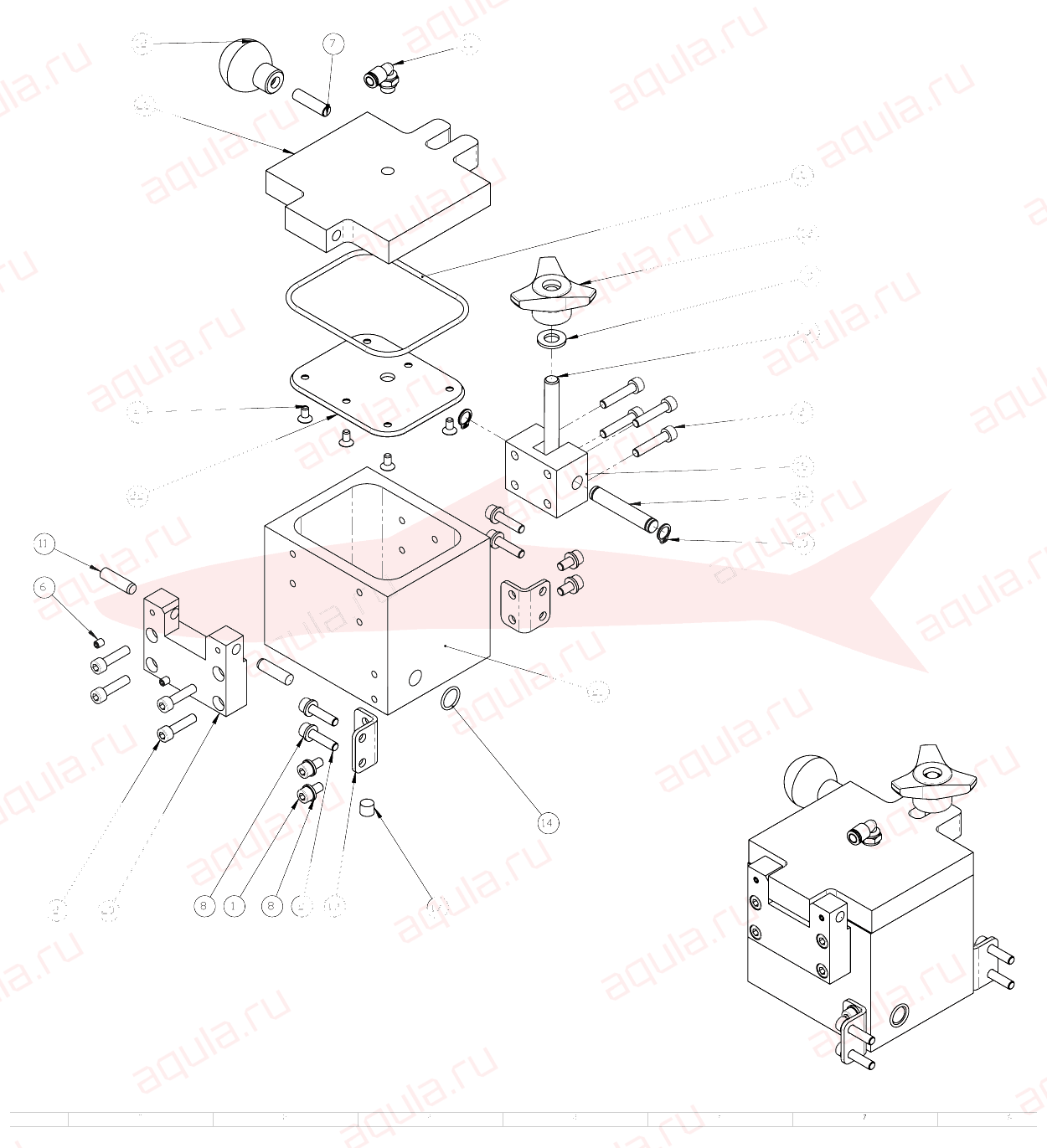

4	ASS.CLEANERУзел очистителя	A0106097-00
5	ASS.VALVOLA ARIAУзел воздушного клапана	A0106098-00
6	VITE TE 8.8 M6x40 UNI 5739 ZINC.Болт с шестигранной головкой	C10010420
7	VITE TCEI 8.8 ZINC UNI 5931 M3x6Винт с цилиндрической головкой под шестигранник	C10030030
8	VITE TCEI 8.8 ZINC UNI 5931 M4x12Винт с цилиндрической головкой под шестигранник	C10030140
9	VITE TCEI 8.8 ZINC UNI 5931 M6x50Винт с цилиндрической головкой под шестигранник	C10030460
10	VITE DI SPALL D. D.08 M6 L 16 ISO 7379Винт с буртиком (призонный)	C10100170
11	VITE OCCHIELLO DIN 444 M16X100Рым-болт	C10150010
12	GRANO M6x6 UNI 5923Установочный винт	C10300280
13	GRANO M8x30 UNI 5923Установочный винт	C10300470
14	GRANO A P.M6x10 UNI 5927Установочный винт	C10320280
15	ROSETTA 4,3 x 9 UNI 6592Шайба	C10600020
16	ROSETTA 17 x 30 UNI 6592Шайба	C10600080
17	ROSETTA 6,2 x 15 RGS DesertiШайба	C10660060
18	SEGER PER ESTERNI UNI 7435 D. 16Стопорное кольцо наружное	C10800140
19	RIVETTO A STRAPPO ALL UNI 9200-A 2,4x8Заклёпка вытяжная алюминиевая	C11100040
20	VOLANTINO A TRE BRACCI VB.639 FP M16Маховичок трёхспицевый	C12000070
21	IMPUGNATURA A SFERA P.111 37-M8Рукоятка шаровая	C12000080
22	GUARNIZIONE OR 210 VITONУплотнительное кольцо (O-ring)	C15100070
23	GUARNIZIONE OR 4550 VITONУплотнительное кольцо (O-ring)	C15100080
24	SEGNALETICA ALLUMINIO 60X60 BM16GТабличка алюминиевая	C16500020
25	RACCORDO FESTO METALLO QSL F G1/8 6Фитинг	C20030080
26	TAPPO CONICO 1/4Заглушка коническая	C20060010
27	TAPPO CONICO 3/8Заглушка коническая	C20060030
28	VALVOLA A SFERA AIGNEP 6069 M/F G3/4Шаровой кран	C20100010
29	TERMOSTATO BIMETALLICO RS NC 200°CТермостат биметаллический	C40400010
30	SONDA TEMPERATURA PT100 DIAM.6 L=70Датчик температуры	C40500010
31	RESISTENZAНагревательный элемент	C40600050
32	PIASTRA PREFUSOREПлита префьюзера	P0106051-03
33	PREFUSOREПрефьюзер (предплавитель)	P0106052-03
34	COPERCHIO PREFUSOREКрышка префьюзера	P0106053-03
35	CERNIERA PREFUSOREПетля префьюзера	P0106054-01
36	SUPPORTO VITE CHIUSURAОпора винта закрытия	P0106055-01
37	PERNO ROTAZIONEОсь поворота	P0106056-00
38	SPINA DI CENTRAGGIOЦентрирующий штифт	P0106059-01
39	CERNIERA FISSAНеподвижный шарнир	P0106068-01
40	SUPPORTO VALVOLA A SFERAОпора шарового крана	P0106076-00
41	TARGHETTA CEТабличка CE	P0106112-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0106004-00 Reverse extruder group 300

Morgana DigiBook 300 · Экструдер (Reverse)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. REVERSE SPARE HEAD 300Узел запасной головки (Reverse)	A0106005-00
2	ASS.VITE DI COMANDOУзел приводного винта	A0106094-00
3	ASS. VASCHETTA RACCOLTA COLLAУзел поддона для клея	A0106103-00
4	ASS. CARRELLO REVERSEУзел каретки (Reverse)	A0106145-00
5	VITE TE 8.8 M4x16 UNI 5739 ZINC.Болт с шестигранной головкой	C10010140
6	VITE TE 8.8 M5x10 UNI 5739 ZINC.Болт с шестигранной головкой	C10010240
7	VITE TE 8.8 M5x12 UNI 5739 ZINC.Болт с шестигранной головкой	C10010250
8	VITE TCEI 8.8 ZINC UNI 5931 M3x6Винт с цилиндрической головкой под шестигранник	C10030030
9	VITE TCEI 8.8 ZINC UNI 5931 M3x12Винт с цилиндрической головкой под шестигранник	C10030060
10	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
11	VITE TCEI 8.8 ZINC UNI 5931 M4x12Винт с цилиндрической головкой под шестигранник	C10030140
12	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
13	VITE TCEI 8.8 ZINC UNI 5931 M5x16Винт с цилиндрической головкой под шестигранник	C10030270
14	VITE TCEI 8.8 ZINC UNI 5931 M5x20Винт с цилиндрической головкой под шестигранник	C10030280
15	VITE TCEI 8.8 ZINC UNI 5931 M5x35Винт с цилиндрической головкой под шестигранник	C10030310
16	VITE TCEI 8.8 ZINC UNI 5931 M5x40Винт с цилиндрической головкой под шестигранник	C10030320
17	VITE TCEI 8.8 ZINC UNI 5931 M5x45Винт с цилиндрической головкой под шестигранник	C10030330
18	VITE TBEI 10.9 ZINC UNI 7380 M3x10Винт с полукруглой головкой под шестигранник	C10050040
19	VITE TBEI 10.9 ZINC UNI 7380 M4x10Винт с полукруглой головкой под шестигранник	C10050090
20	VITE TBEI 10.9 ZINC UNI 7380 M5x10Винт с полукруглой головкой под шестигранник	C10050190
21	VITE DI SPALL D. D.06 M5 L 10 ISO 7379Винт с буртиком (призонный)	C10100020
22	VITE DI SPALL D. D.06 M5 L 20 ISO 7379Винт с буртиком (призонный)	C10100060
23	VITE DI SPALL D. D.08 M6 L 80 ISO 7379Винт с буртиком (призонный)	C10100290
24	GRANO M4x4 UNI 5923Установочный винт	C10300100
25	GRANO M4x6 UNI 5923Установочный винт	C10300120
26	GRANO M5x6 UNI 5923Установочный винт	C10300190
27	GRANO M5x25 UNI 5923Установочный винт	C10300250
28	GRANO A P.M4x5 UNI 5927Установочный винт	C10320100
29	GRANO A P.M5x10 UNI 5927Установочный винт	C10320200
30	DADO M4 UNI 5588Гайка	C10410020
31	DADO M5 UNI 5588Гайка	C10410030
32	DADO M8 UNI 5588Гайка	C10410050
33	ROSETTA 4,3 x 9 UNI 6592Шайба	C10600020
34	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
35	ROSETTA 5,3 x 15 UNI 6593Шайба	C10610030
36	SPINA CIL h8 RETT ISO 2338-B 5X20Штифт цилиндрический	C10910260
37	RIVETTO A STRAPPO ALL UNI 9200-A 2,4x8Заклёпка вытяжная алюминиевая	C11100040
38	ANELLO DI BLOCCAGGIO DIN705 ABU 08Стопорное кольцо	C11300030
39	POSIZIONATORE HALDER A SPINTA MAGGIORATAФиксатор (позиционер)	C11450010
40	CAPPUCCIO IN SILICONE KAP 200 SC 41,29xСиликоновый колпачок	C11900070
41	MANOPOLA ZIGRINATA ELESA B.259/30-M6Ручка рифлёная	C12000050
42	MANOPOLA ZIGRINATA BT.P 16 M4X10 ELESAРучка рифлёная	C12000110
43	GIUNTO PER CATENA 8X3 05-B1 A FORCHETTAСоединительное звено цепи	C14190030
44	CATENA A RULLI ISO 606 05 B-1 8X3 L=232Роликовая цепь	C14200030
45	CUSCINETTO RADIALE A SFEREРадиальный шарикоподшипник	C16000180
46	SEGNALETICA ALLUMINIO 60X60 BM16GТабличка алюминиевая	C16500020
47	CILINDRO CORSA BREVE D.25 C.10 INTERCAMBIABILE FESTO MOD.ADVC 25-10-AP GUARNIZIONI IN VITON NON MAGN.Короткоходный цилиндр	C20010191
48	RACCORDO DRITTO RL1 D.6 M5Фитинг прямой	C20030071
49	MOTORIDUTTORE E.192.24.25 ENCODER 2FМотор-редуктор	C40010010
50	SENSORE INDUTTIVO M8 IS-208MM-4NO-1E5-S8.3Индуктивный датчик	C40020290
51	TERMOSTATO BIMETALLICO RS NC 200°CТермостат биметаллический	C40400010
52	SONDA TEMPERATURA PT100 DIAM.6 L=70Датчик температуры	C40500010
53	RESISTENZAНагревательный элемент	C40600050
54	AGGANCIO STELO CILINDROКрепление штока цилиндра	P0106022-01
55	BLOCCAGGIO MOLLAФиксатор пружины	P0106027-00
56	SUPPORTO MICROMOTORSОпора (кронштейн)	P0106030-01
57	ISOLANTE MOTORIDUTTOREИзолятор мотор-редуктора	P0106031-01
58	LARDONE MOBILE POSTERIOREПодвижная задняя планка (клин)	P0106033-01
59	LARDONE FISSO POSTERIOREНеподвижная задняя планка (клин)	P0106034-00
60	CHIOCCIOLA GUIDA POSTERIOREГайка задней направляющей	P0106035-00
61	LARDONE FISSO ANTERIOREНеподвижная передняя планка (клин)	P0106037-00
62	CHIOCCIOLA GUIDA ANTERIOREГайка передней направляющей	P0106039-00
63	SUPPORTO LARDONE ANTERIOREОпора передней планки	P0106040-00
64	LARDONE MOBILE ANTERIOREПодвижная передняя планка (клин)	P0106041-01
65	SUPPORTO VITEОпора винта	P0106042-00
66	INDICATOREУказатель	P0106043-00
67	SUPPORTO INDICEОпора указателя	P0106044-00
68	VITE REGOLAZIONE GUIDA POSTERIOREВинт регулировки задней направляющей	P0106045-00
69	SUPPORTO CUSCINETTIОпора подшипников	P0106046-00
70	SUPPORTO SENSOREОпора датчика	P0106048-00
71	SUPPORTO LARDONE POSTERIOREОпора задней планки	P0106049-01
72	LAMIERA PROTEZIONE SPILLIЗащитный лист игл	P0106079-03
73	RINFORZO MOLLA SPILLOУсиление пружины иглы	P0106091-00
74	SUPPORTO SENSOREОпора датчика	P0106099-01
75	PROTEZIONE CAVI TESTAЗащита кабелей головки	P0106104-02
76	PROTEZIONE VITIЗащита винтов	P0106105-02
77	PROTEZIONE CATENAЗащита цепи	P0106111-00
78	SCIVOLO SCARICO COLLAЛоток слива клея	P0106116-00
79	SUPPORTO CILINDRO REVERSEОпора цилиндра (Reverse)	P0106140-00
80	FISSAGGIO AGGANCIO REVERSEКрепление зацепа (Reverse)	P0106143-00
81	GUIDA POSTERIORE ALЗадняя направляющая (алюм.)	P0106146-01
82	GUIDA ANTERIORE ALПередняя направляющая (алюм.)	P0106147-01
83	MOLLA SPILLOПружина иглы	P0106148-00
84	PIGNONE 8X3 Z10 D.8Звёздочка	P0108039-00

Номера в кружке — сборочные узлы (поставляются в сборе).

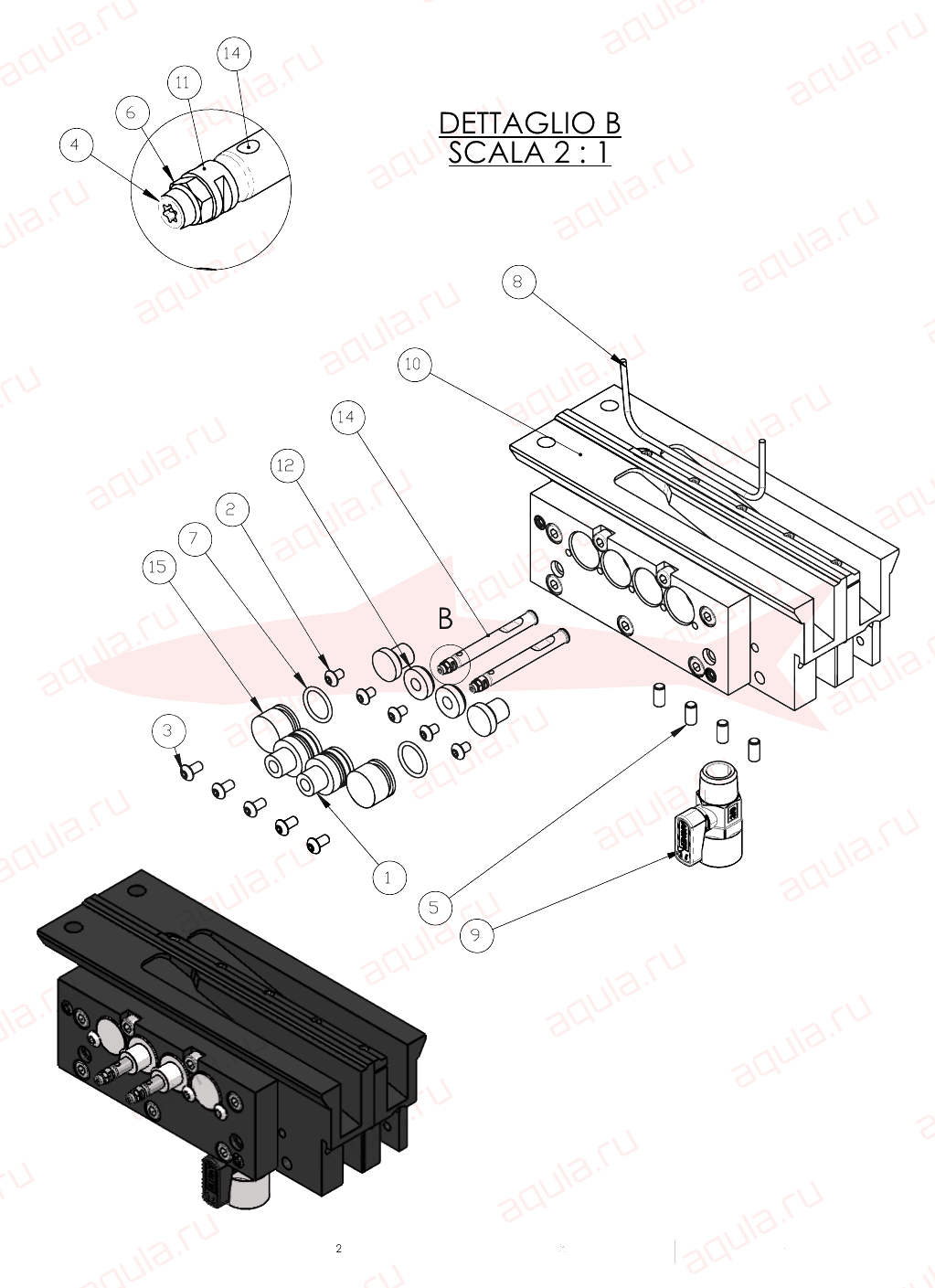

A0106005-00 Ass. reverse spare head 300

Morgana DigiBook 300 · Узел запасной головки (Reverse)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. BOCCOLA CENTRAGGIO SENZA SPILLOУзел центрирующей втулки без иглы	A0106010-00
2	VITE TBEI 10.9 ZINC UNI 7380 M4x6Винт с полукруглой головкой под шестигранник	C10050070
3	VITE TBEI 10.9 ZINC UNI 7380 M4x8Винт с полукруглой головкой под шестигранник	C10050080
4	VITE ESALOBATA (TORX) ISO 14580 M2,5 x 12Винт Torx	C10200020
5	GRANO M5x10 UNI 5923Установочный винт	C10300210
6	DADO M2.5 UNI 5588Гайка	C10410170
7	GUARNIZIONE OR 2056 VITONУплотнительное кольцо (O-ring)	C15100040
8	GUARNIZIONE OR 3181 VITONУплотнительное кольцо (O-ring)	C15100151
9	VALVOLA A SFERA M-F AIGNEP 6310 3/8" FKMШаровой кран	C20100040
10	LAVORAZIONE ESTRUSORE COMPLETO REVERSEЭкструдер в сборе, обработанный (Reverse)	P0106133-00
11	AGGANCIO SPILLO REVERSEКрепление иглы (Reverse)	P0106138-01
12	SEDE SPILLO REVERSEСедло иглы (Reverse)	P0106141-00
13	TAPPO TESTA REVERSE 150/200Заглушка головки (Reverse)	P0106149-02
14	SPILLO 1,1 REVERSEИгла (клапана)	P0106163-00
15	TAPPO SPILLOЗаглушка иглы	P0406017-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0106097-00 Ass.cleaner

Morgana DigiBook 300 · Узел очистителя

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TCEI 8.8 ZINC UNI 5931 M6x12Винт с цилиндрической головкой под шестигранник	C10030380
2	VITE TCEI 8.8 ZINC UNI 5931 M6x25Винт с цилиндрической головкой под шестигранник	C10030410
3	VITE TCEI 8.8 ZINC UNI 5931 M6x30Винт с цилиндрической головкой под шестигранник	C10030420
4	VITE TSPEI 10.9 ZINC UNI 5933 M5x10Винт с потайной головкой под шестигранник	C10060210
5	VITE OCCHIELLO DIN444 M10x75Рым-болт	C10150020
6	GRANO M5x6 UNI 5923Установочный винт	C10300190
7	GRANO M8x30 UNI 5923Установочный винт	C10300470
8	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
9	ROSETTA 10,5 x 20 UNI 6592Шайба	C10600060
10	SEGER PER ESTERNI UNI 7435 D. 10Стопорное кольцо наружное	C10800080
11	SPINA CIL m6 TEMPR. RETT. UNI 6364-A 8x30Штифт цилиндрический	C10900920
12	IMPUGNATURA A SFERA P.111 37-M8Рукоятка шаровая	C12000080
13	VOLANTINO A TRE BRACCI VB.639 FP M10 63Маховичок трёхспицевый	C12000090
14	GUARNIZIONE OR 2056 VITONУплотнительное кольцо (O-ring)	C15100040
15	GUARNIZIONE OR 4437 VITONУплотнительное кольцо (O-ring)	C15100050
16	RACCORDO FESTO METALLO QSL F G1/8 6Фитинг	C20030080
17	TAPPO CONICO 1/8Заглушка коническая	C20060020
18	SUPPORTO VITE PULITOREОпора винта очистителя	P0106069-01
19	LAMIERA FISSAGGIO PULITOREЛист крепления очистителя	P0106070-00
20	CERNIERA FISSAНеподвижный шарнир	P0106071-01
21	VASCA PULITOREВанна очистителя	P0106072-02
22	FERMO PER GUARNIZIONEФиксатор уплотнения	P0106073-00
23	COPERCHIO PULITOREКрышка очистителя	P0106074-01
24	ASSE DI FISSAGGIOКрепёжная ось	P0106075-00

A0106096-01 Ass.valvola cleaner

Morgana DigiBook 300 · Узел клапана очистителя

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TCEI 8.8 ZINC UNI 5931 M3x16Винт с цилиндрической головкой под шестигранник	C10030070
2	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
3	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
4	ROSETTA 4,3 x 9 UNI 6592Шайба	C10600020
5	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
6	GUARNIZIONE OR 2025 VITONУплотнительное кольцо (O-ring)	C15100010
7	GUARNIZIONE OR 2056 VITONУплотнительное кольцо (O-ring)	C15100040
8	CILINDRO ROTANTE DA008401S F03 PN. DOPPIO EFF. OMALПоворотный цилиндр	C20010180
9	RACCORDO QS 1/8 D.6 FESTO 153002Фитинг QS	C20030120
10	VALVOLA A SFERA F-F AIGNEP 6400 1/4" FKMШаровой кран	C20100050
11	ISOLANTE CILINDROИзолятор цилиндра	P0106021-02
12	MANICOTTO CLEANER VALVOLA LATO PIASTRAМуфта клапана очистителя со стороны плиты	P0106080-00
13	MANICOTTO CLEANER VALVOLA LATO TESTAМуфта клапана очистителя со стороны головки	P0106081-00
14	SUPPORTO CILINDRO ROTANTEОпора поворотного цилиндра	P0106085-01
15	ASSE VALVOLA CLEANERОсь клапана очистителя	P0106118-00

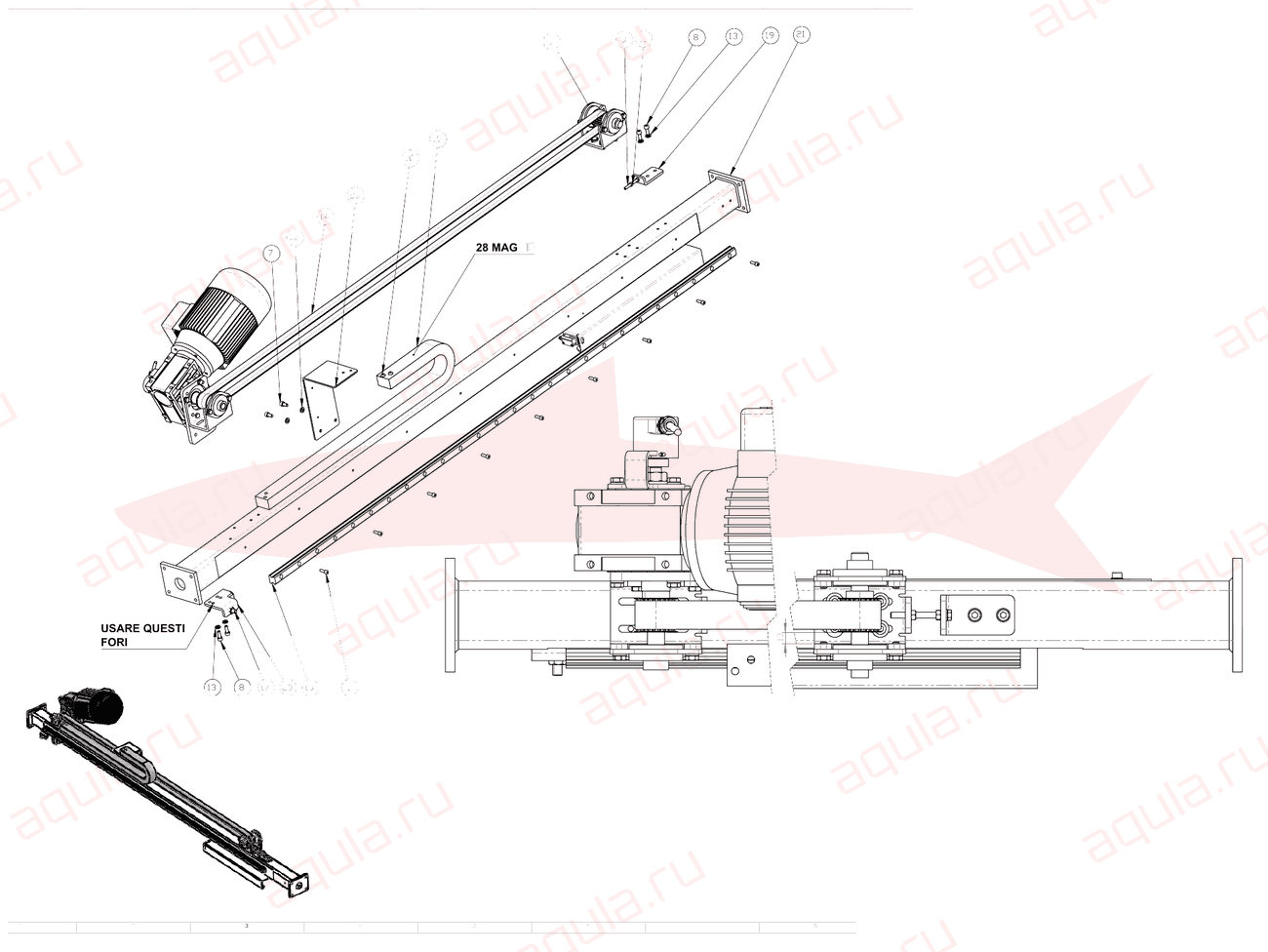

A0107001-02 Ass. trascinamento 300

Morgana DigiBook 300 · Узел привода каретки

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. PULEGGIA FOLLEУзел натяжного шкива	A0107011-00
2	ASS. PULEGGIA MOTRICE 300Узел приводного шкива	A0107017-03
3	VITE TE 8.8 M5x50 UNI 5739 ZINC.Болт с шестигранной головкой	C10010330
4	VITE TCEI 8.8 ZINC UNI 5931 M3x12Винт с цилиндрической головкой под шестигранник	C10030060
5	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
6	VITE TCEI 8.8 ZINC UNI 5931 M5x16Винт с цилиндрической головкой под шестигранник	C10030270
7	VITE TCEI 8.8 ZINC UNI 5931 M6x12Винт с цилиндрической головкой под шестигранник	C10030380
8	VITE TCEI 8.8 ZINC UNI 5931 M6x16Винт с цилиндрической головкой под шестигранник	C10030390
9	VITE TCEI 8.8 ZINC UNI 5931 M6x20Винт с цилиндрической головкой под шестигранник	C10030400
10	VITE TBEI 10.9 ZINC UNI 7380 M6x10Винт с полукруглой головкой под шестигранник	C10050280
11	DADO M5 UNI 5588Гайка	C10410030
12	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
13	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
14	CINGHIA APERTA T5 L 2750mm LARGH. 25MMРемень открытый	C14301000
15	GUIDA HIWIN HGR20-R1540-H GUIDA HIWINНаправляющая	C15500020
16	FOTOCELLULA SICK GL6 P4111Фотодатчик	C40020230
17	SENSORE INDUTTIVO M8 IS-208MM-4NO- 1E5-S8.3 LEUZEИндуктивный датчик	C40020290
19	TENDICINGHIAНатяжитель ремня	P0107020-00
20	SUPPORTO SENSOREОпора датчика	P0107021-02
21	TRAVE SUPPORTO GUIDAБалка опоры направляющей	P0107022-04
22	LAMIERA SOSTEGNO LIBROОпорный лист книжного блока	P0107023-01
23	SUPPORTO CANALA PORTA CAVIОпора кабельного канала	P0107024-01

Номера в кружке — сборочные узлы (поставляются в сборе).

A0107017-03 Ass. puleggia motrice 300

Morgana DigiBook 300 · Узел приводного шкива

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TE 8.8 M6x10 UNI 5739 ZINC.Болт с шестигранной головкой	C10010350
2	VITE TE 8.8 M6x12 UNI 5739 ZINC.Болт с шестигранной головкой	C10010360
3	VITE TE 8.8 M6x16 UNI 5739 ZINC.Болт с шестигранной головкой	C10010370
4	VITE TE 8.8 M6x20 UNI 5739 ZINC.Болт с шестигранной головкой	C10010380
5	GRANO M5x8 UNI 5923Установочный винт	C10300200
6	DADO M10 UNI 5588Гайка	C10410070
7	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
8	ROSETTA 10,5 x 28 DIN 6340Шайба	C10640060
9	LINGUETTA UNI 6604 A 5X5X20Шпонка призматическая	C11200410
10	LINGUETTA UNI 6604 A 6X6X28Шпонка призматическая	C11200560
11	RIDUTTORE CHIARAVALLI CHM 40 I=7,5 PAM 71 B14Редуктор	C14020100
12	CUSCINETTO CON SUPPORTO 15 ASPFL 202 NSKПодшипник в корпусе	C16050010
13	ENCODER EL38G 1000S 5/28 P8X3 PR0.2+M12Энкодер	C40050030
14	MOTORE x INVERTER +P.T. 130° TN71BДвигатель	C40100060
15	SUPPORTO PULEGGIA FOLLEОпора натяжного шкива	P0107013-01
16	PULEGGIA T5 Z 22 L=25Шкив	P0107014-00
17	SUPPORTO RIDUTTOREОпора редуктора	P0107015-02
18	SUPPORTO ENCODERОпора энкодера	P0107019-00
19	ALBERO LENTOТихоходный вал	P0107027-00

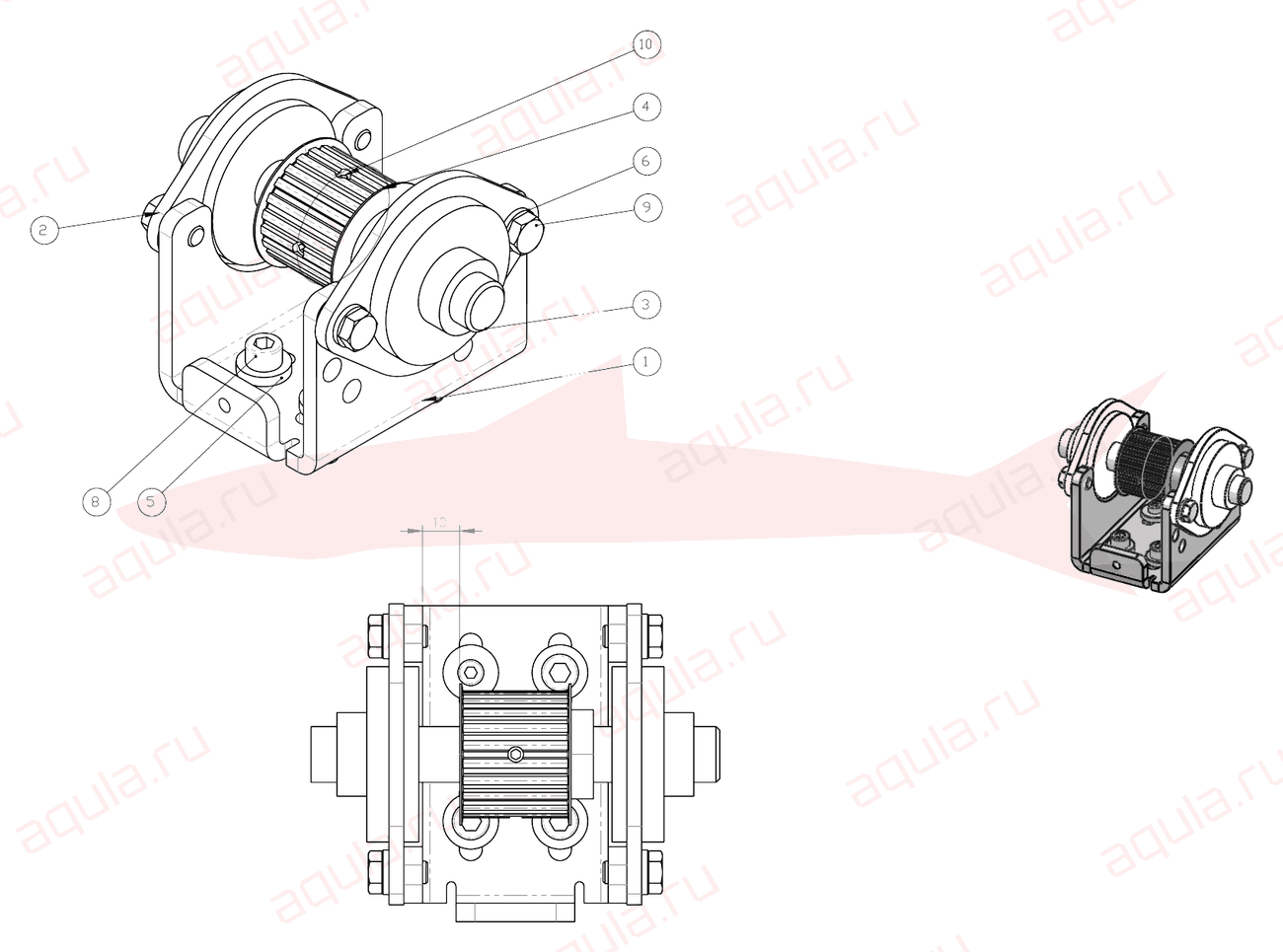

A0107011-00 Ass. puleggia folle

Morgana DigiBook 300 · Узел натяжного шкива

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	SUPPORTO PULEGGIA FOLLEОпора натяжного шкива	P0107013-01
2	CUSCINETTO CON SUPPORTO 15 ASPFL 202 NSKПодшипник в корпусе	C16050010
3	ALBERO PULEGGIA FOLLEВал натяжного шкива	P0107012-01
4	PULEGGIA T5 Z 22 L=25Шкив	P0107014-00
5	ROSETTA 6,2 x 15 RGS DesertiШайба	C10660060
6	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
7	VITE TCEI 8.8 ZINC UNI 5931 M4x20Винт с цилиндрической головкой под шестигранник	C10030160
8	VITE TCEI 8.8 ZINC UNI 5931 M6x20Винт с цилиндрической головкой под шестигранник	C10030400
9	VITE TE 8.8 M6x12 UNI 5739 ZINC.Болт с шестигранной головкой	C10010360
10	GRANO M5x8 UNI 5923Установочный винт	C10300200

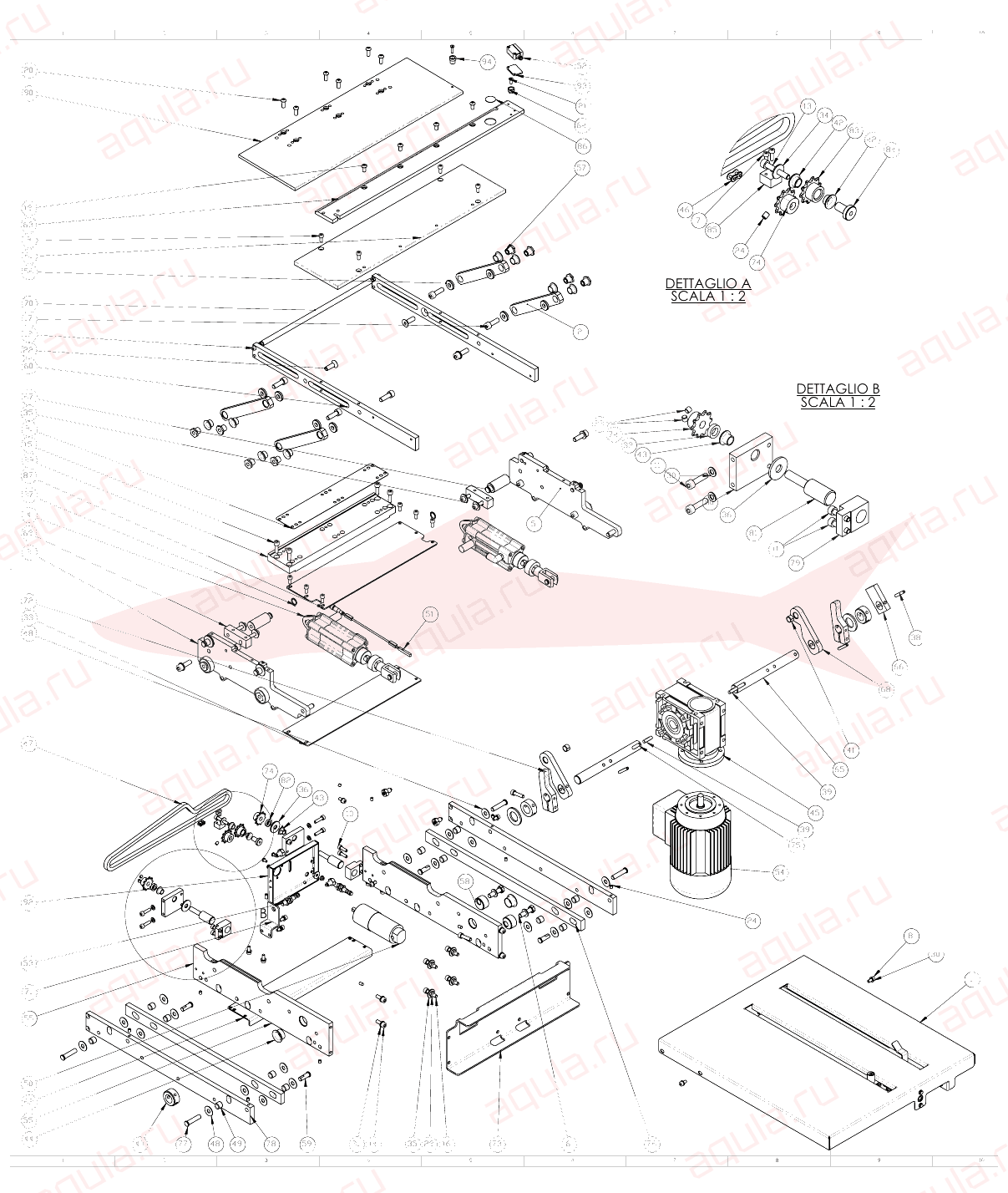

A0108001-10 Ass. pressa

Morgana DigiBook 300 · Узел пресса

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. PIANO APPOGGIO COPERTINE JUMBO (1000 mm)Узел стола подачи обложек Jumbo	A0108003-00
2	ASS. LEVAУзел рычага	A0108066-00
3	ASS. FIANCO DXУзел правой боковины	A0108067-00
4	ASS. CILINDRO DI SPINTAУзел толкающего цилиндра	A0108068-00
5	ASS. FIANCO SXУзел левой боковины	A0108069-00
6	VITE TE 8.8 M8x30 UNI 5739 ZINC.Болт с шестигранной головкой	C10010520
7	VITE TCEI 8.8 ZINC UNI 5931 M3x10Винт с цилиндрической головкой под шестигранник	C10030050
8	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
9	VITE TCEI 8.8 ZINC UNI 5931 M5x12Винт с цилиндрической головкой под шестигранник	C10030260
10	VITE TCEI 8.8 ZINC UNI 5931 M5x16Винт с цилиндрической головкой под шестигранник	C10030270
11	VITE TCEI 8.8 ZINC UNI 5931 M5x20Винт с цилиндрической головкой под шестигранник	C10030280
12	VITE TCEI 8.8 ZINC UNI 5931 M5x25Винт с цилиндрической головкой под шестигранник	C10030290
13	VITE TCEI 8.8 ZINC UNI 5931 M5x30Винт с цилиндрической головкой под шестигранник	C10030300
14	VITE TCEI 8.8 ZINC UNI 5931 M6x16Винт с цилиндрической головкой под шестигранник	C10030390
15	VITE TCEI 8.8 ZINC UNI 5931 M6x20Винт с цилиндрической головкой под шестигранник	C10030400
16	VITE TCEI 8.8 ZINC UNI 5931 M6x25Винт с цилиндрической головкой под шестигранник	C10030410
17	VITE TCEI 8.8 ZINC UNI 5931 M8x25Винт с цилиндрической головкой под шестигранник	C10030520
18	VITE TBEI 10.9 ZINC UNI 7380 M4x8Винт с полукруглой головкой под шестигранник	C10050080
19	VITE TBEI 10.9 ZINC UNI 7380 M6x12Винт с полукруглой головкой под шестигранник	C10050290
20	VITE TBEI 10.9 ZINC UNI 7380 M6x16Винт с полукруглой головкой под шестигранник	C10050300
21	VITE TSPEI 10.9 ZINC UNI 5933 M4x12Винт с потайной головкой под шестигранник	C10060130
22	VITE TSPEI 10.9 ZINC UNI 5933 M8x25Винт с потайной головкой под шестигранник	C10060480
23	GRANO M5x5 UNI 5923Установочный винт	C10300180
24	GRANO M5x6 UNI 5923Установочный винт	C10300190
25	GRANO A P.M5x5 UNI 5927Установочный винт	C10320170
26	GRANO A P.M5x10 UNI 5927Установочный винт	C10320200
27	DADO M5 UNI 5588Гайка	C10410030
28	DADO AUTOBL M5 EN ISO 10511Гайка самоконтрящаяся	C10430030
29	DADO AUTOBL M6 EN ISO 10511Гайка самоконтрящаяся	C10430040
30	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
31	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
32	ROSETTA 8,4 x 16 UNI 6592Шайба	C10600050
33	ROSETTA 21 x 37 UNI 6592Шайба	C10600090
34	ROSETTA 5,3 x 15 UNI 6593Шайба	C10610030
35	ROSETTA 6,4 x 18 UNI 6593Шайба	C10610040
36	ROSETTA 8,4 x 24 UNI 6593Шайба	C10610050
37	SEGER PER ESTERNI UNI 7435 D. 12Стопорное кольцо наружное	C10800100
38	SPINA ELASTICA UNI 6873 5x32Штифт пружинный	C11000510
39	LINGUETTA UNI 6604 A 6X6X22Шпонка призматическая	C11200540
40	ANELLO DI BLOCCAGGIO DIN705 ABU 18Стопорное кольцо	C11300100
41	BOCCOLA AUTOL CIL 10x12 L= 8Втулка самосмазывающаяся цилиндрическая	C11700100
42	BOCCOLA AUTOL FL 08x10 D.15 L= 6Втулка самосмазывающаяся с буртом	C11750200
43	BOCCOLA AUTOL FL 08x10 D.15 L= 8Втулка самосмазывающаяся с буртом	C11750210
44	BOCCOLA AUTOL FL 18x20 D.26 L= 12*Втулка самосмазывающаяся с буртом	C11750510
45	RIDUTTORE CHIARAVALLI CHM 40 I=80 PAMРедуктор	C14020080
46	GIUNTO PER CATENA 8X3 05-B1 A FORCHETTAСоединительное звено цепи	C14190030
47	CATENA A RULLI ISO 606 8x3 05-B1 M=89 (L=720)Роликовая цепь	C14200030
48	RALLA PER CUSCINETTI ASSIALI AS0821Шайба упорного подшипника	C16150040
49	ANELLO INTERNO IR 8x12x10Внутреннее кольцо подшипника IR	C16200010
50	MOTORIDUTTORE E.192.24.180 ENCODERМотор-редуктор	C40010020
51	FINECORSA MAGNETICO FESTO SME-8M-DS-24V-K-0.3-M8DМагнитный концевой выключатель	C40020040
52	FOTOCELLULA SICK GL6 P4111Фотодатчик	C40020230
53	SENSORE INDUTTIVO M8 IS-208MM-4NO-1E5-S8.3Индуктивный датчик	C40020290
54	MOTORE TN63B 4 POLI B14 + P.T. 130° + INV.Двигатель	C40100010
55	CAMMA SOLLEVAMENTOКулачок подъёма	P0108011-03
56	RONDELLA PER BIELLAШайба шатуна	P0108012-00
57	FULCRO BIELLAОсь шатуна	P0108013-03
58	LIMITATORE DI CORSAОграничитель хода	P0108015-01
59	PERNO 1 ANELLO IRПалец (ось)	P0108019-00
60	CAMMA LINEAREЛинейный кулачок	P0108020-00
61	PIASTRA DORSOПлита корешка	P0108021-00
62	LAMIERA UNIONEСоединительный лист	P0108022-00
63	PIASTRA POSTERIOREЗадняя плита	P0108025-02
64	ZERO COPERTINAНулевой упор обложки	P0108026-01
65	ALBERO SXВал левый	P0108027-01
66	LEVA DI FINECORSAРычаг концевого выключателя	P0108028-00
67	SUPPORTO CILINDROОпора цилиндра	P0108030-01
68	LEVA CILINDROРычаг цилиндра	P0108031-00
69	AGGANCIO SUPPORTO PIASTRA ANT.Крепление опоры передней плиты	P0108032-00
70	DISTANZIALE CAMMA LINEAREПроставка линейного кулачка	P0108033-01
71	SUPPORTO SENSOREОпора датчика	P0108034-01
72	LEVA A CAMMAКулачковый рычаг	P0108035-01
73	SUPPORTO RIDUTTOREОпора редуктора	P0108036-02
74	PIGNONE 8X3 Z10 D.8Звёздочка	P0108039-00
75	ALBERO DXВал правый	P0108041-01
76	CAMMA ALZATA PRESSAКулачок подъёма пресса	P0108042-00
77	PERNO 2 ANELLI IRПалец (ось)	P0108043-00
78	SUPPORTO PRESSAОпора пресса	P0108044-01
79	CHIOCCIOLA REGOLAZIONE PRESSAГайка регулировки пресса	P0108045-00
80	SUPPORTO VITE REGOLAZIONEОпора регулировочного винта	P0108046-00
81	VITE REGOLAZIONE PRESSAВинт регулировки пресса	P0108047-00
82	DISTANZIALE VITEПроставка винта	P0108048-01
83	PIGNONE 8X3 Z10 D.10 FOLLEЗвёздочка	P0108050-00
84	PERNO PIGNONE FOLLEПалец натяжной звёздочки	P0108051-00
85	ECCITATOREВозбудитель (вибратор)	P0108052-01
86	CATARIFRANGENTE PRESSAОтражатель пресса	P0108053-00
87	LAMIERA RINFORZO CARRELLOЛист усиления каретки	P0108059-00
88	LAMIERA RINFORZO CARRELLO INFERIOREНижний лист усиления каретки	P0108060-01
89	SOSTEGNO PIASTRA ANTERIOREОпора передней плиты	P0108063-00
90	PIASTRA ANTERIOREПередняя плита	P0108064-00
91	LISTELLO APPOGGIO GRANIПланка под установочные винты	P0108065-00
92	SUPPORTO MOTORIDUTTORE MAGGIORATOОпора мотор-редуктора усиленная	P0108080-00
93	DISTANZIALE CELLULAПроставка фотодатчика	P0108095-00
94	ZERO COPERTINAНулевой упор обложки	P0408031-00
95	VITE TSPEI 10.9 ZINC UNI 5933 M4x16Винт с потайной головкой под шестигранник	C10060140

Номера в кружке — сборочные узлы (поставляются в сборе).

A0101083-00 Ass. consolle comandi pneumatici

Morgana DigiBook 300 · Узел пульта пневматики

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. REGOLATORE DI PRESSIONEУзел регулятора давления	A0411016-00
2	ASS. MANOMETRO A PANNELLOУзел панельного манометра	A0411022-00
3	CONSOLLE INTERNA STВнутренний пульт	P0101064-05
4	TARGHETTA MANOMETRO PRESSAТабличка манометра пресса	P0101082-01
5	TARGHETTA ON OFF FRESAТабличка вкл./выкл. фрезы	P0101083-00
6	TARGHETTA AUTOMATIC GLUE SYSTEMТабличка Automatic Glue System	P0101123-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0111006-10 Ass. pannello pneumatico

Morgana DigiBook 300 · Узел пневмопанели

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. ESSICATOREУзел осушителя воздуха	A0111008-01
2	ASS. DISTRIBUTORE E PRESSOSTATOУзел распределителя и реле давления	A0111009-10
3	ASS. ORУзел уплотнительного кольца	A0111015-10
4	ASS. VALVOLA 3V T6Узел клапана	A0111027-00
5	ASS. REGTRONICУзел Regtronic	A0111035-00
6	ASS. VALVOLA 5 VIEУзел клапана	A0411020-00
7	ASS. REGOLATORE DI PRESSIONE CON MANOMETROУзел регулятора давления с манометром	A0411023-00
8	VITE TCEI 8.8 ZINC UNI 5931 M3x20Винт с цилиндрической головкой под шестигранник	C10030080
9	VITE TCEI 8.8 ZINC UNI 5931 M3x25Винт с цилиндрической головкой под шестигранник	C10030090
10	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
11	VITE TCEI 8.8 ZINC UNI 5931 M4x25Винт с цилиндрической головкой под шестигранник	C10030170
12	VITE TCEI 8.8 ZINC UNI 5931 M4x35Винт с цилиндрической головкой под шестигранник	C10030190
13	VITE TCEI 8.8 ZINC UNI 5931 M4x50Винт с цилиндрической головкой под шестигранник	C10030220
14	DADO M3 UNI 5588Гайка	C10410010
15	ROSETTA 3,2 x 7 UNI 6592Шайба	C10600010
16	ROSETTA 4,3 x 9 UNI 6592Шайба	C10600020
17	ROSETTA 4,3 x 12 UNI 6593Шайба	C10610020
18	RACCORDO Y QSY 6 153149 FESTOФитинг Y-образный	C20030300
19	RACCORDO RIDUZIONE QS-6H-4 153041 FESTOФитинг переходной	C20030340
20	RACCORDO FEMMINA A 90 RL34/FD6-1/8Фитинг угловой с внутр. резьбой	C20033180
21	REGOLATORE FLUSSO FISSO UNIDIREZ. RFF V D.6-1/8" STROZ. 0,8Регулятор потока односторонний	C20080100
22	VALVE FAST DISCHARGEКлапан быстрого сброса	C20100110
23	LAMIERA PANNELLO PNEUMATICOЛист пневмопанели	P0101031-06
24	TIRANTE ELETTROVALVOLA SMC M3x65Стяжка электроклапанов	P0111032-00
25	TIRANTE ELETTROVALVOLA SMC M3x100Стяжка электроклапанов	P0111033-00
26	INTERFACCIA VALVOLE SMCИнтерфейс клапанов	P0411024-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0111021-00 Ass.filtro regolazione 300-450

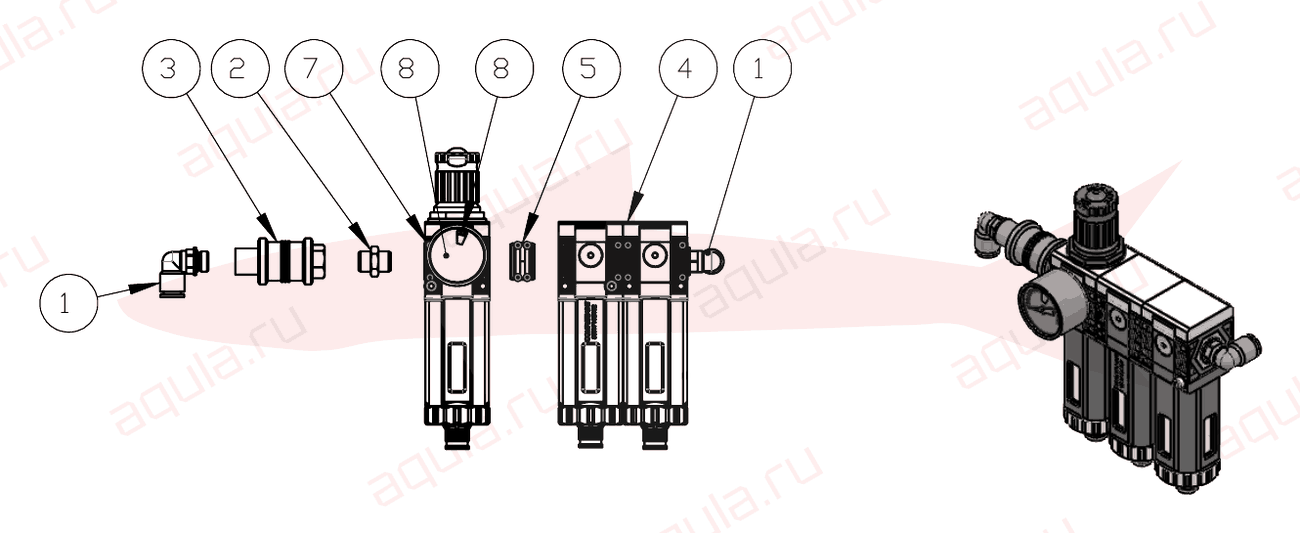

Morgana DigiBook 300 · Узел фильтра-регулятора

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	RACCORDO A 90 RL34 D.10 1/4Фитинг угловой	C20030061
2	NIPLO 1/4-1/4 2501 CIL CAMOZZIНиппель	C20033060
3	VALVOLA A CORSOIO 3/2 VCS 1/4Ползунковый клапан	C20210040
4	GRUPPO FILTRO FIL+DEP SY1 1/4 5 RMSAБлок фильтра с маслоотделителем	C20300050
5	KIT NIPLO DI COLLEGAMENTO SY1Комплект соединительных ниппелей	C20300060
6	MANOMETRO M40 1/8 12Манометр	C20400030
7	RIDUTTORE DI PRESSIONE FR SY1 1/4 20 08 RMSA SENZA BOCCOLEРегулятор давления	C20400080
8	TARGHETTA MANOMETRO INGRESSOТабличка входного манометра	P0101120-00
