Morgana DigiBook 200 — каталог запчастей

Термоклеевая машина Morgana DigiBook 200 (K.G.S. MB200-R2). Spare parts manual. Названия деталей — как в каталоге (по-итальянски), ниже перевод.

A0401005-10DigiBook 200 — машина в сборе — машина в сборе
A0401001-04Ass. telaio 150 — узел рамы
A0411015-01Ass. distributore e pressostato 150-200 — узел распределителя и реле давления
A0411017-00Ass. essicatore — узел осушителя воздуха
A0411018-00Ass. serbatoio — узел ресивера
A0411019-00Ass. valvola 3 vie pilotaggio esterno — узел клапана
A0411020-00Ass. valvola 5 vie — узел клапана
A0411021-00Ass. valvola 5 vie a 90° — узел клапана
A0411025-00Ass.filtro regolazione 150/200 — узел фильтра-регулятора
A0403100-01Ass. morsa 200 — узел зажима (тисков)
A0404100-01Ass. pareggiatore 200 — узел выравнивателя (джоггера)

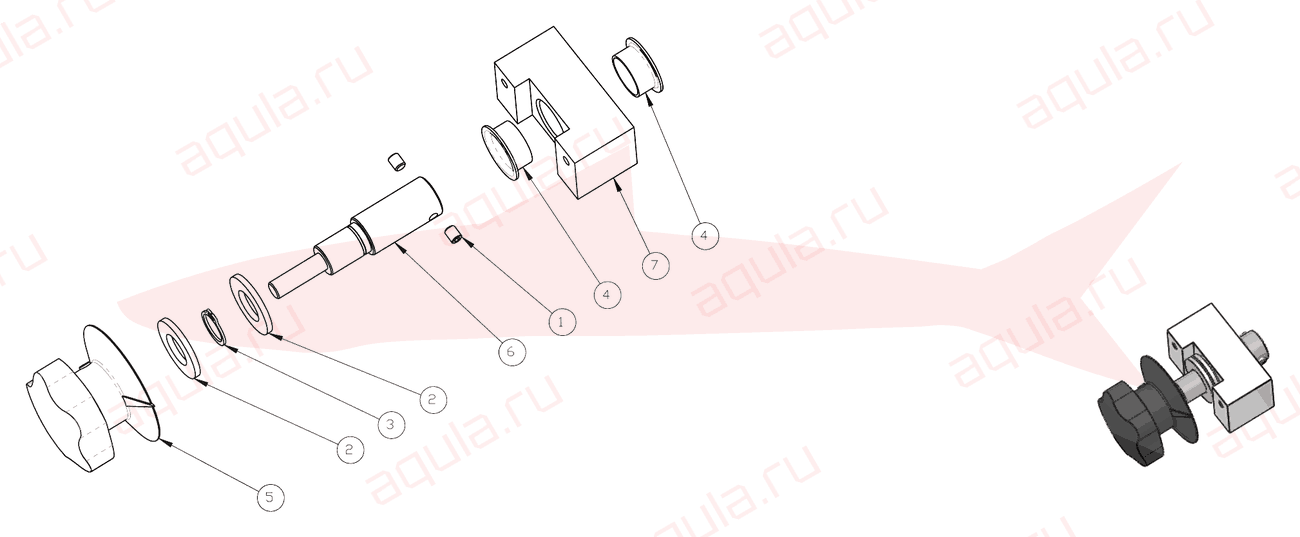

A0404130-00Ass. manopola — узел ручки
A0405001-10Ass. gruppo fresa 150 - 200 — узел фрезы

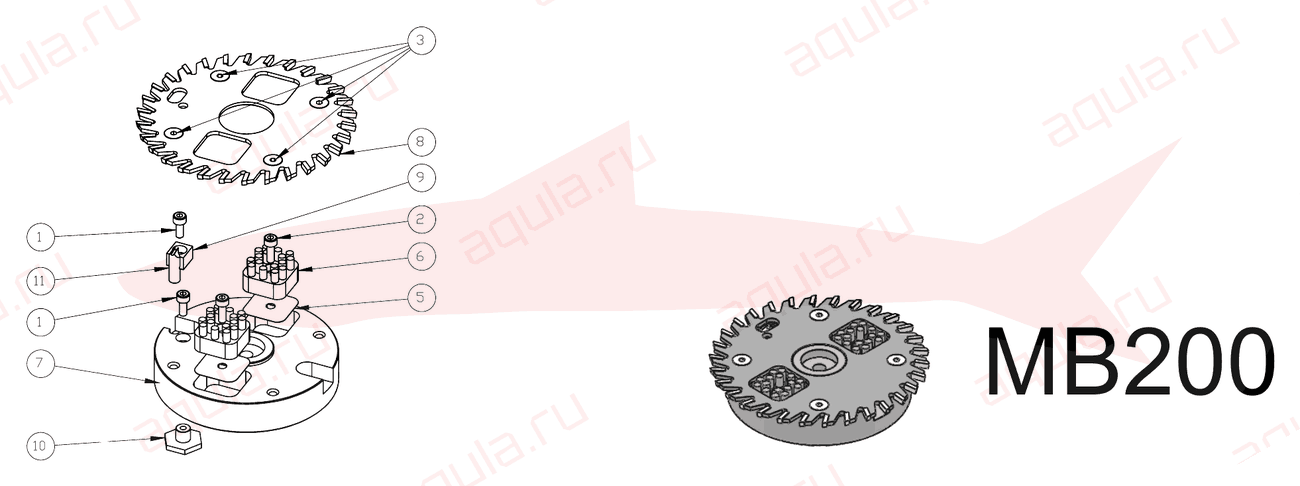

A0405050-00Ass supporto fresa 150-200 02 — узел опоры фрезы
A0405052-00Ass. riparo fresa — узел кожуха фрезы

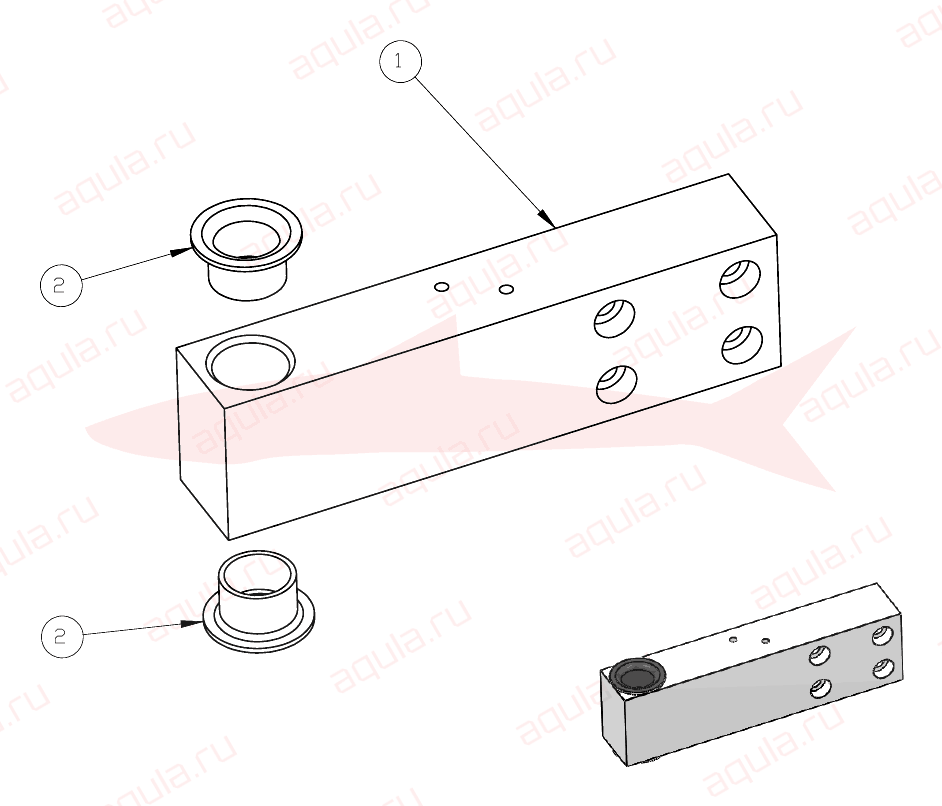

A0405051-00Ass. supporto riparo — узел опоры кожуха
A0406004-10Ass.gruppo colla 200 reverse — узел клеевой группы
A0106024-00Ass. collettore — узел коллектора

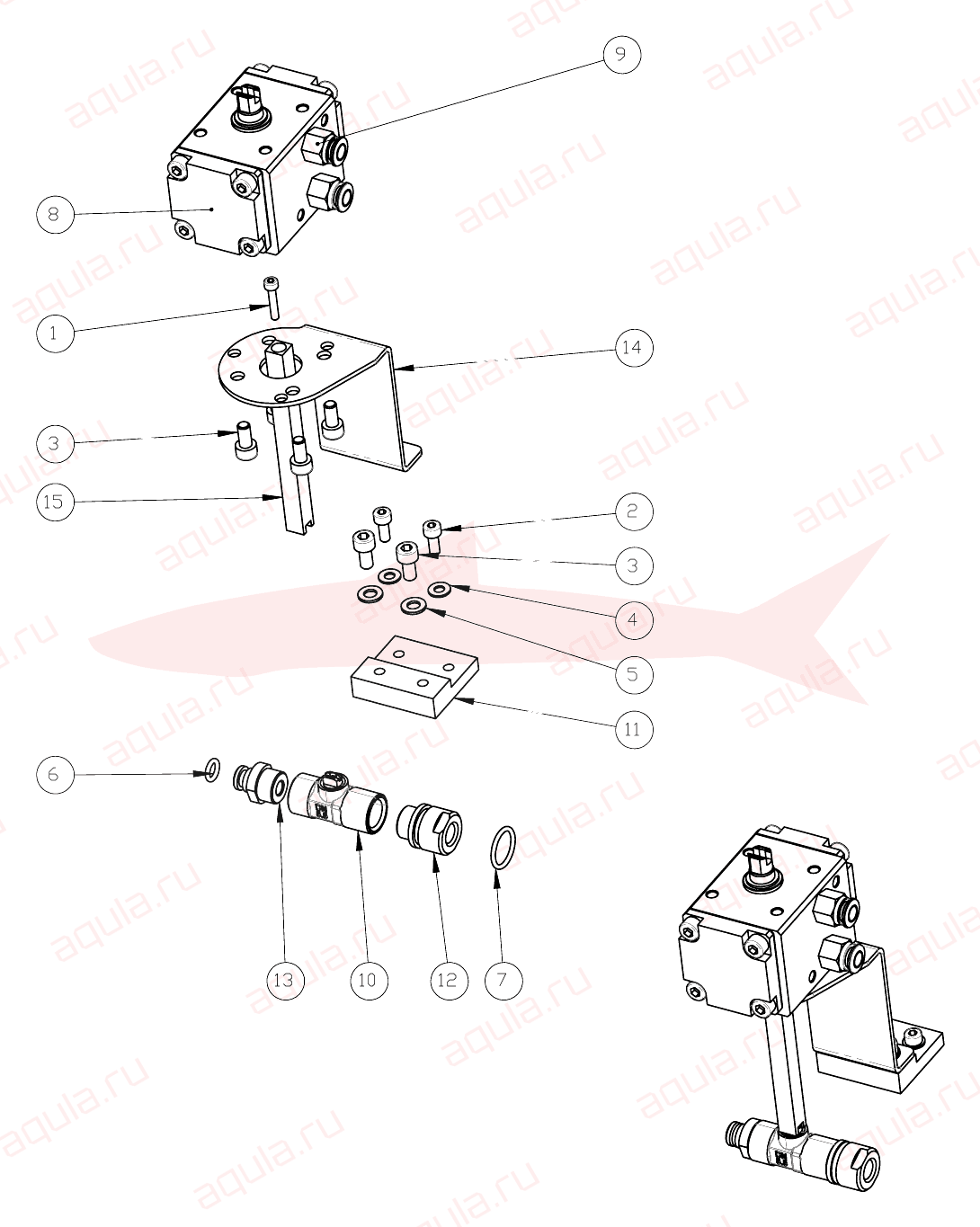

A0106096-01Ass.valvola cleaner — узел клапана очистителя
A0106097-00Ass.cleaner — узел очистителя
A0406055-00Gruppo estrusore reverse 200 — экструдер (Reverse)

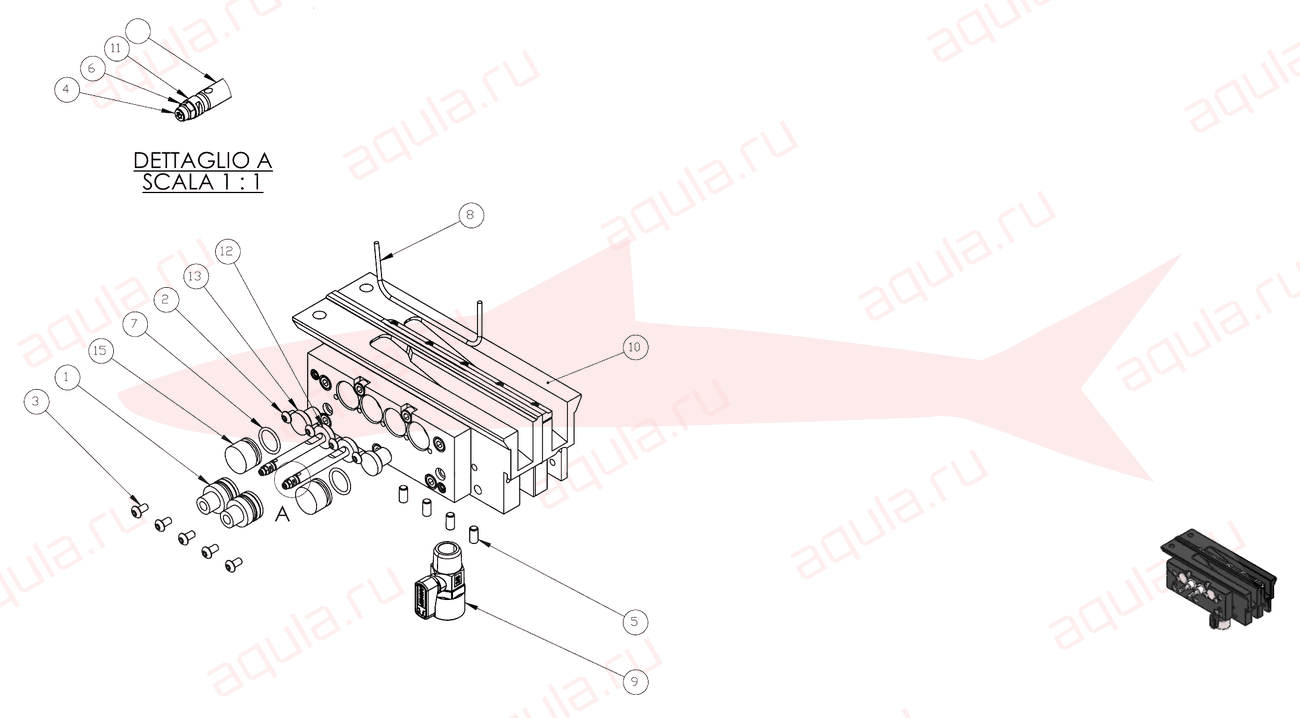

A0406056-00Ass. testina reverse ricambio 150-200 — узел запасной головки (Reverse)

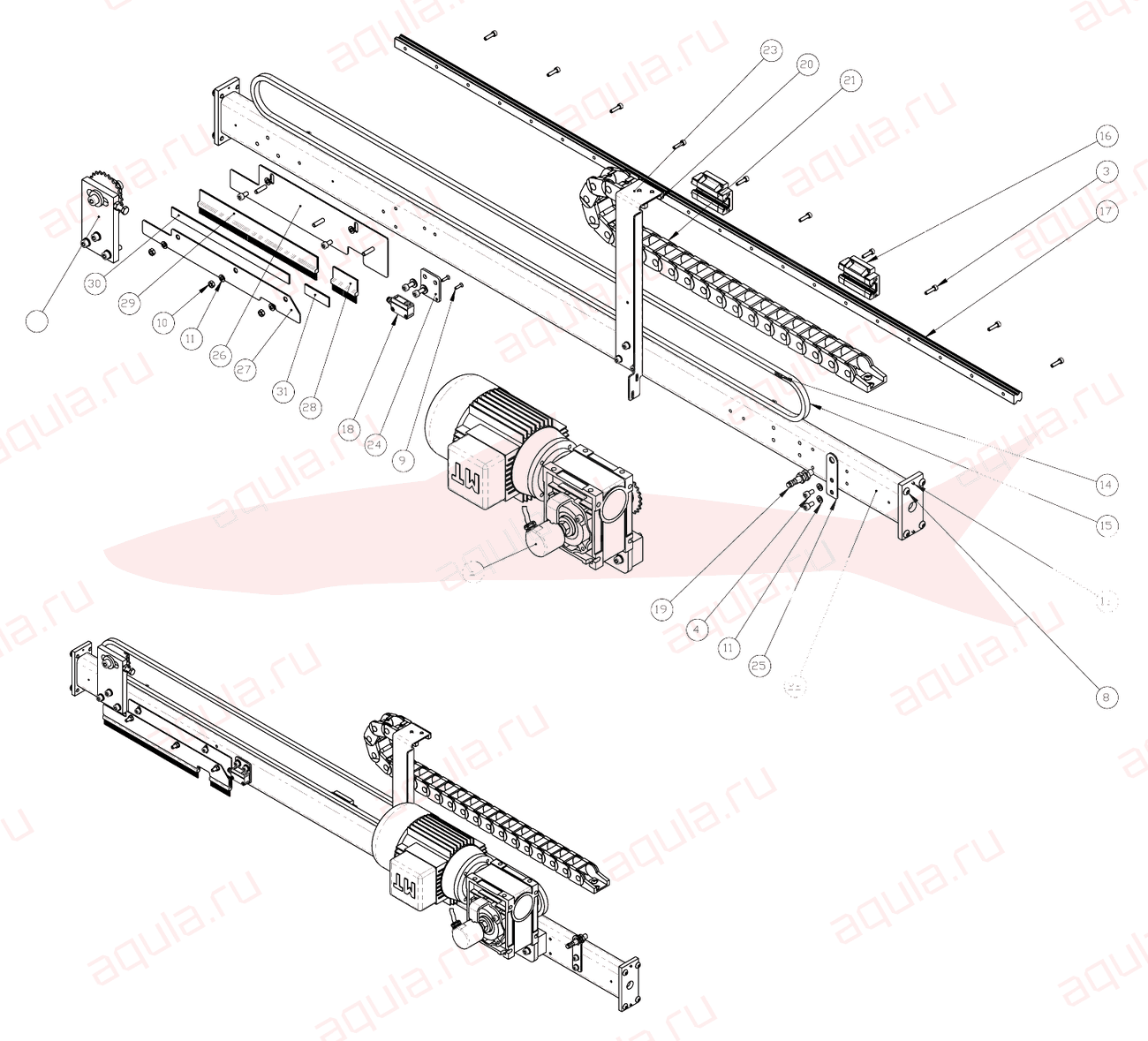

A0407100-00Ass. trascinamento 200 — узел привода каретки

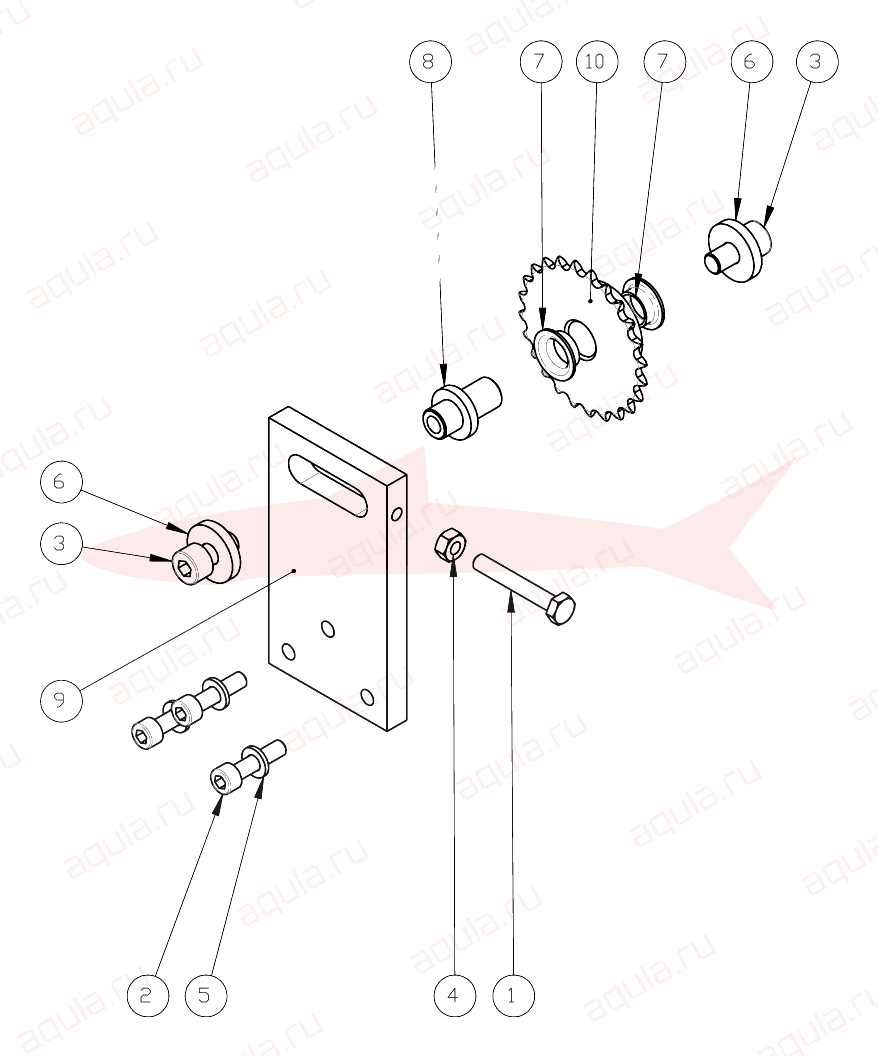

A0407019-00Ass. pignone folle — узел натяжной звёздочки

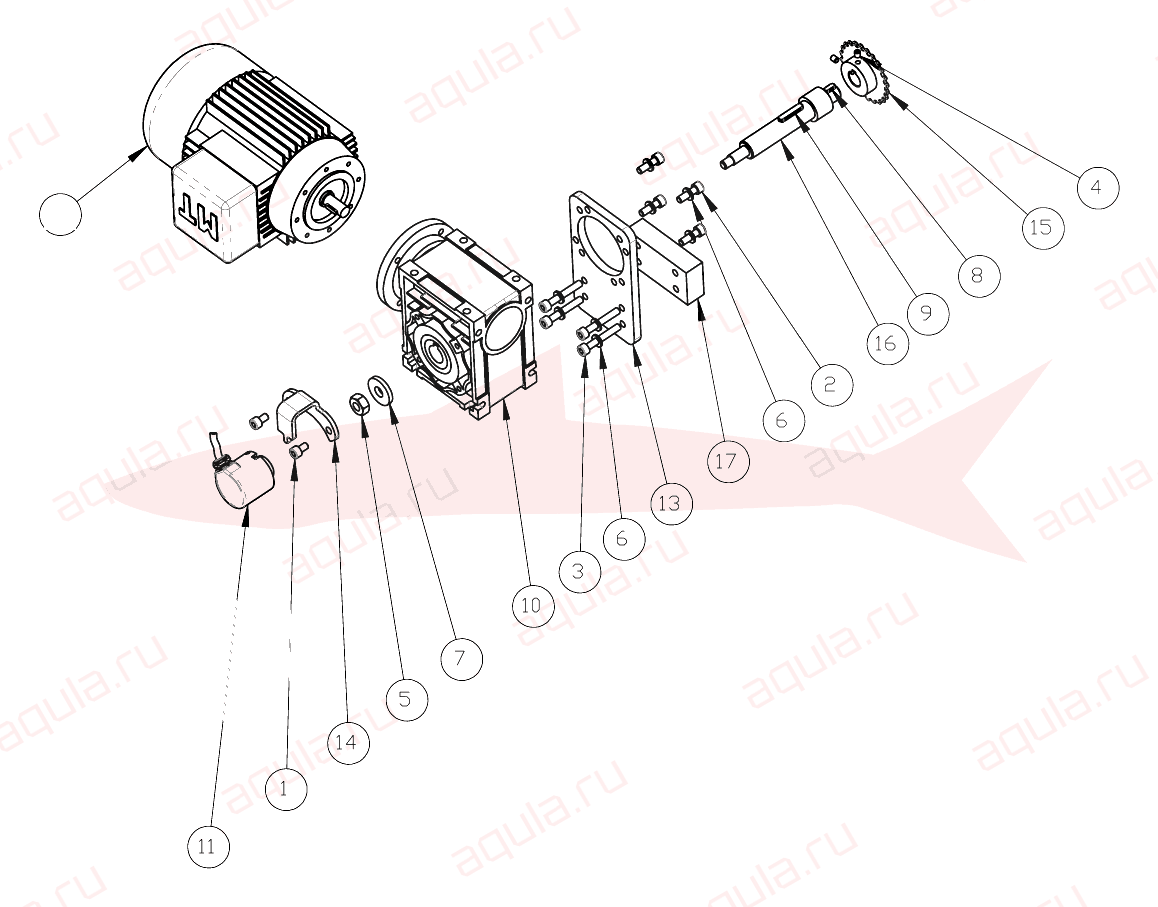

A0407101-00Ass. motorizzazione 200 — узел привода
A0408002-01Ass. pressa 200 — узел пресса

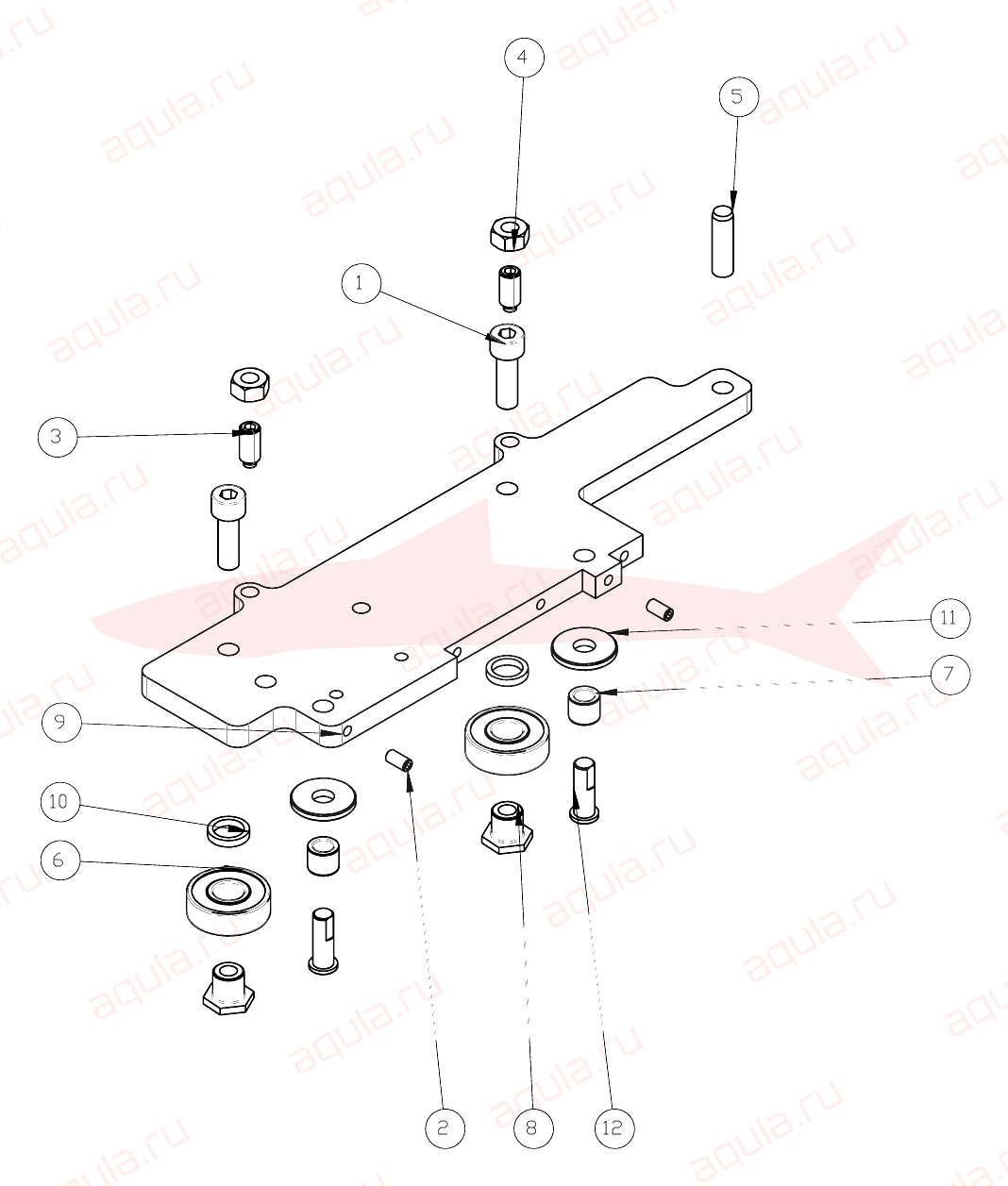

A0108067-00Ass. fianco dx — узел правой боковины

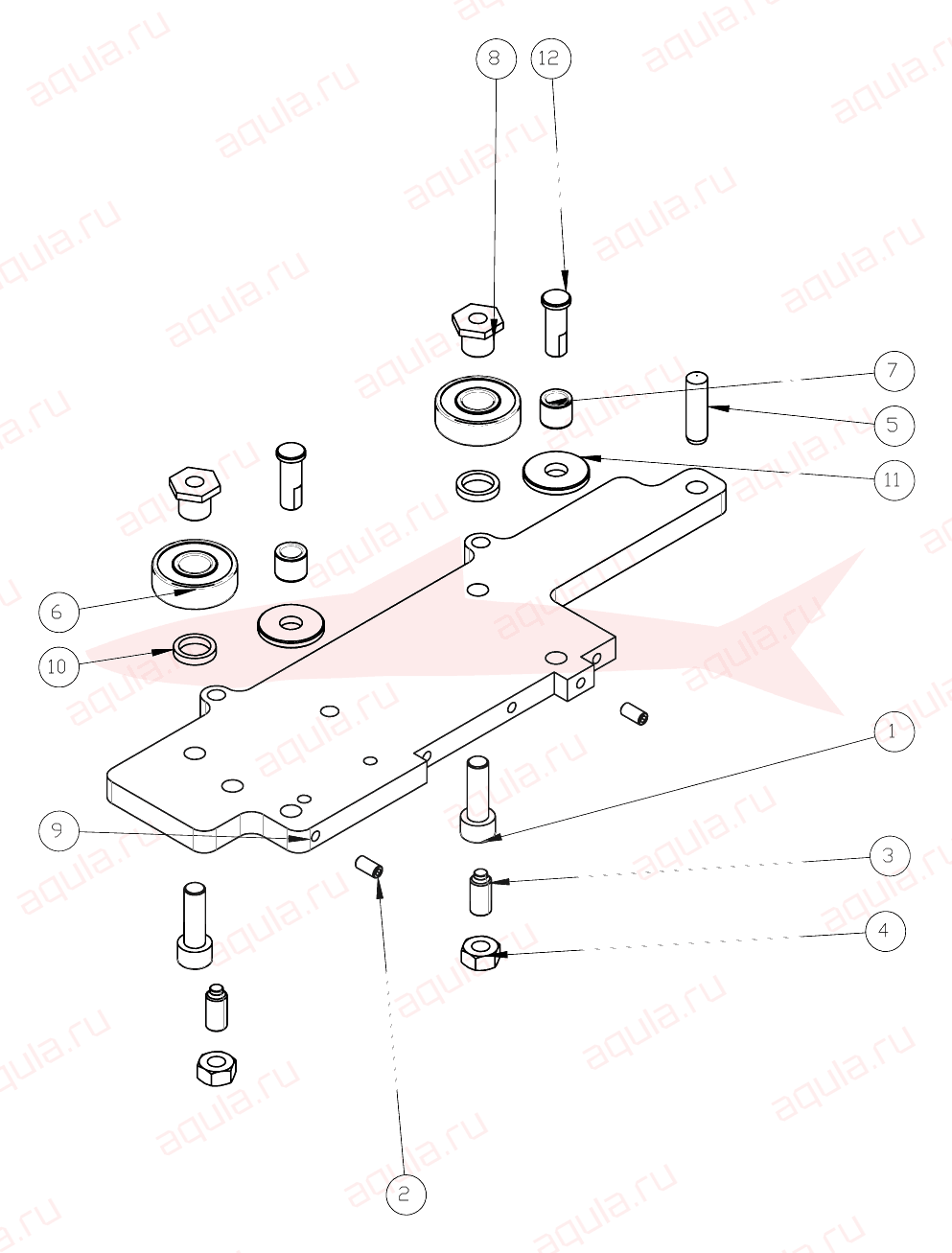

A0108069-00Ass. fianco sx — узел левой боковины

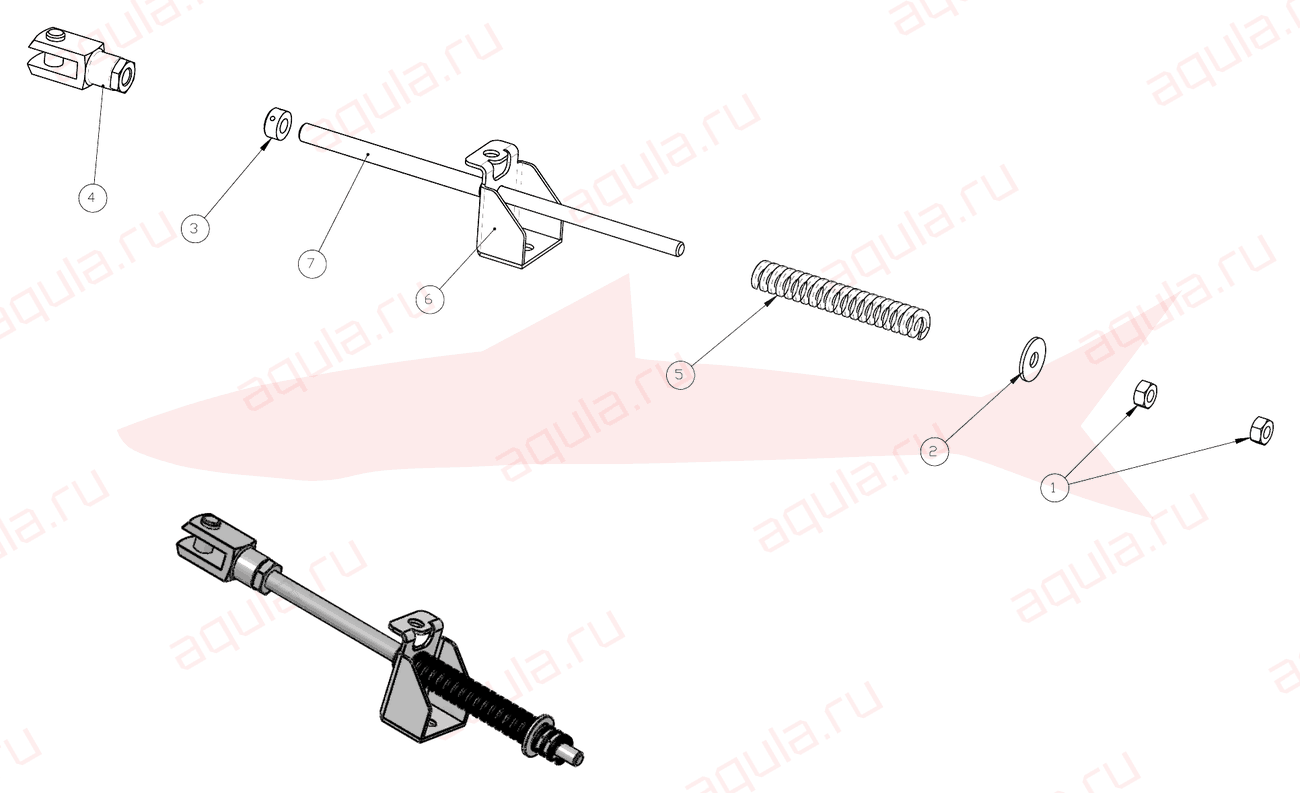

A0408023-00Ass. gruppo molla — узел пружины
A0408036-00Ass. piano copertine 200 — узел стола обложек

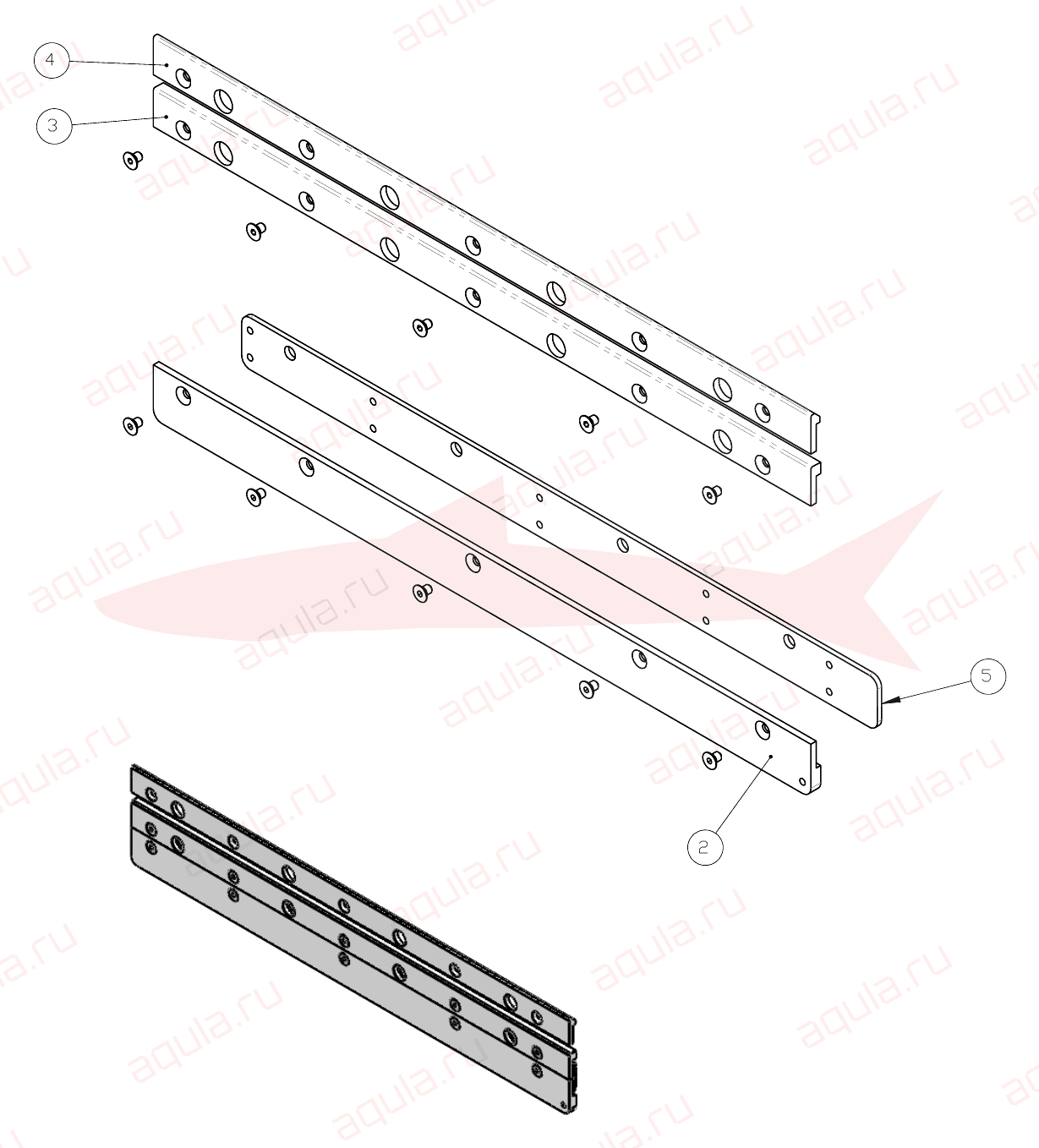

A0408058-00Ass. piastra posteriore — узел задней плиты

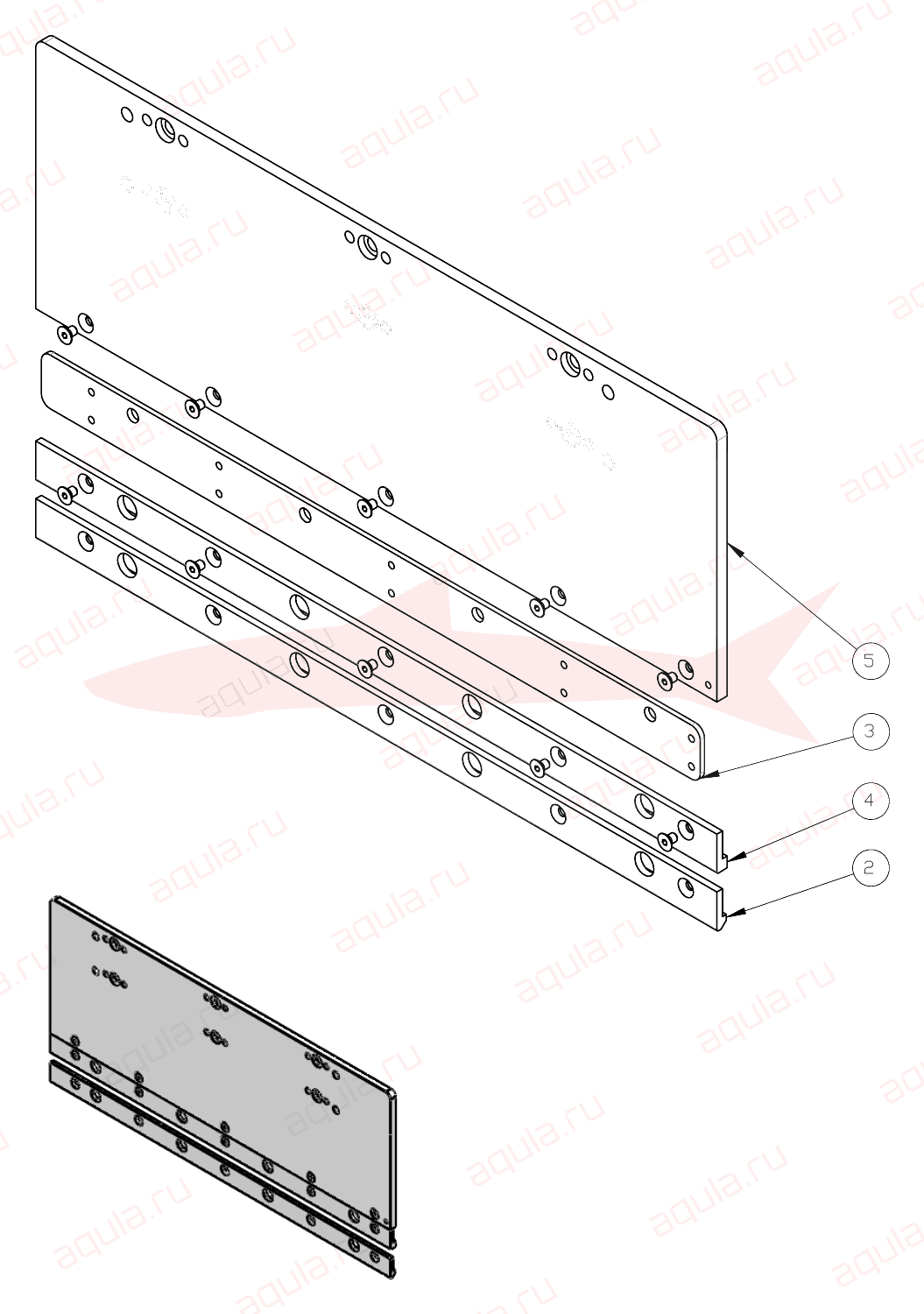

A0408059-01Ass. piastra anteriore — узел передней плиты
A0412001-00Ass. tavolino misura 200 — узел измерительного столика

A0401005-10 DigiBook 200 — машина в сборе

Morgana DigiBook 200 · Машина в сборе

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. TELAIO 150Узел рамы	A0401001-04
2	ASS. MORSA 200Узел зажима (тисков)	A0403100-01
3	ASS. PAREGGIATORE 200Узел выравнивателя (джоггера)	A0404100-01
4	ASS. GRUPPO FRESA 150 - 200Узел фрезы	A0405001-10
5	ASS.GRUPPO COLLA 200 REVERSEУзел клеевой группы	A0406004-10
6	ASS. TRASCINAMENTO 200Узел привода каретки	A0407100-00
7	ASS. PRESSA 200Узел пресса	A0408002-01
8	ASS. TAVOLINO MISURA 200Узел измерительного столика	A0412001-00
9	VITE TCEI 8.8 ZINC UNI 5931 M6x16Винт с цилиндрической головкой под шестигранник	C10030390
10	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
11	RIVETTO A STRAPPO ALL UNI 9200-A 2,4x8Заклёпка вытяжная алюминиевая	C11100040
12	TAVOLINO APPOGGIO LIBRIСтолик для книг	P0401057-01
13	TARGHETTA FRONTALE 200Передняя табличка	P0401102-00
14	TARGHETTA MATRICOLA 200Табличка с серийным номером	P0401103-00
15	CONSOLLE 200 DELTA 4.3Пульт	P0401105-00

Номера в кружке — сборочные узлы (поставляются в сборе).

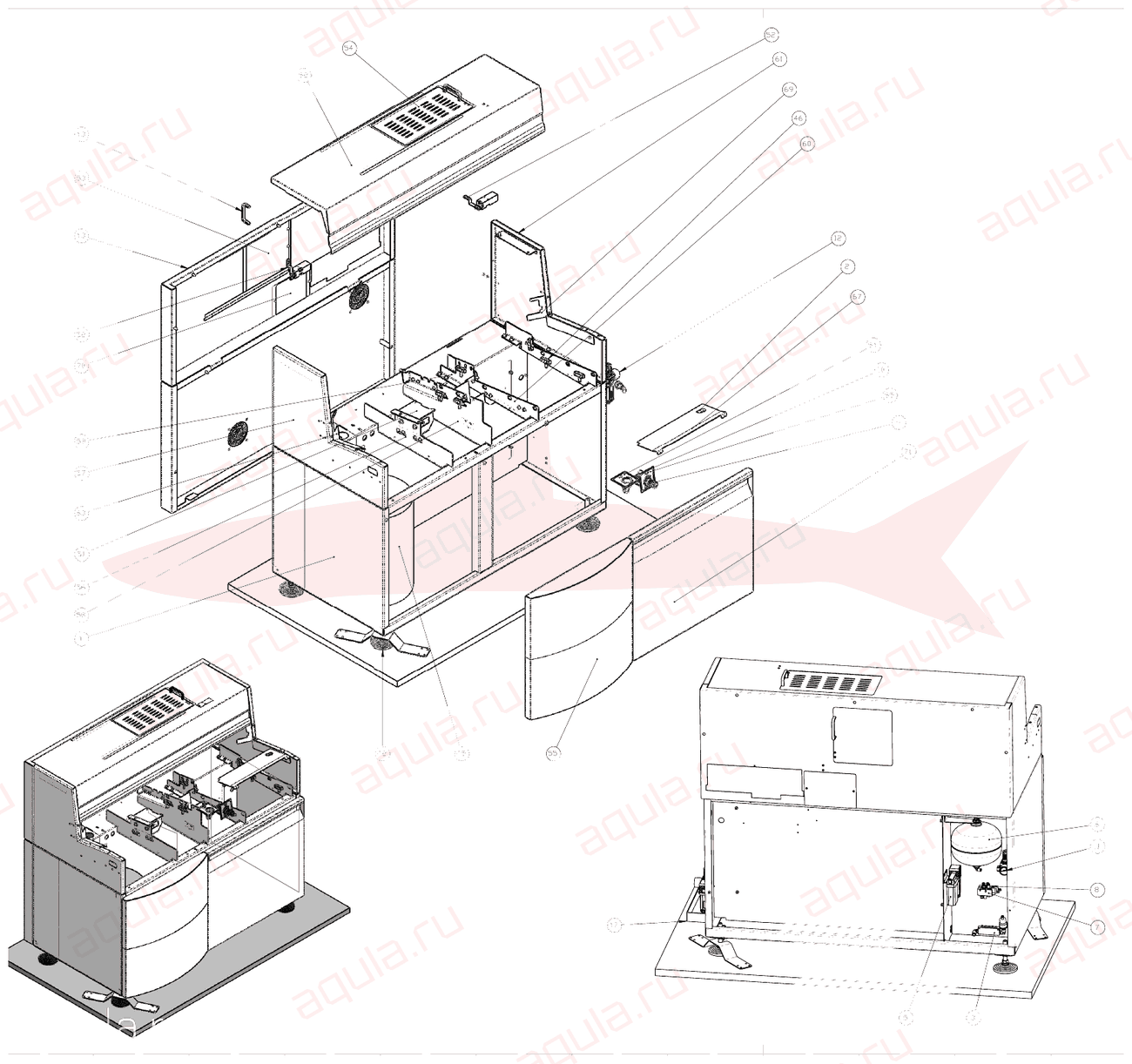

A0401001-04 Ass. telaio 150

Morgana DigiBook 200 · Узел рамы

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. BASE TELAIOУзел основания рамы	A0401024-05
2	ASS. BLOCCA COPERTINAУзел фиксатора обложки	A0408033-00
3	ASS. DISTRIBUTORE E PRESSOSTATO 150-200Узел распределителя и реле давления	A0411015-01
4	ASS. REGOLATORE DI PRESSIONEУзел регулятора давления	A0411016-00
5	ASS. ESSICATOREУзел осушителя воздуха	A0411017-00
6	ASS. SERBATOIOУзел ресивера	A0411018-00
7	ASS. VALVOLA 3 VIE PILOTAGGIO ESTERNOУзел клапана	A0411019-00
8	ASS. VALVOLA 5 VIEУзел клапана	A0411020-00
9	ASS. VALVOLA 5 VIE A 90°Узел клапана	A0411021-00
10	ASS. MANOMETRO A PANNELLOУзел панельного манометра	A0411022-00
11	ASS. REGOLATORE DI PRESSIONE CON MANOMETROУзел регулятора давления с манометром	A0411023-00
12	ASS.FILTRO REGOLAZIONE 150/200Узел фильтра-регулятора	A0411025-00
13	VITE TE 8.8 M6x40 UNI 5739 ZINC.Болт с шестигранной головкой	C10010420
14	VITE TCEI 8.8 ZINC UNI 5931 M3x25Винт с цилиндрической головкой под шестигранник	C10030090
15	VITE TCEI 8.8 ZINC UNI 5931 M4x6Винт с цилиндрической головкой под шестигранник	C10030110
16	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
17	VITE TCEI 8.8 ZINC UNI 5931 M4x45Винт с цилиндрической головкой под шестигранник	C10030210
18	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
19	VITE TCEI 8.8 ZINC UNI 5931 M5x12Винт с цилиндрической головкой под шестигранник	C10030260
20	VITE TCEI 8.8 ZINC UNI 5931 M6x12Винт с цилиндрической головкой под шестигранник	C10030380
21	VITE TCEI 8.8 ZINC UNI 5931 M6x16Винт с цилиндрической головкой под шестигранник	C10030390
22	VITE TCEI 8.8 ZINC UNI 5931 M6x20Винт с цилиндрической головкой под шестигранник	C10030400
23	VITE TCEI 8.8 ZINC UNI 5931 M6x40Винт с цилиндрической головкой под шестигранник	C10030440
24	VITE TBEI 10.9 ZINC UNI 7380 M4x8Винт с полукруглой головкой под шестигранник	C10050080
25	VITE TBEI 10.9 ZINC UNI 7380 M4x10Винт с полукруглой головкой под шестигранник	C10050090
26	VITE TBEI 10.9 ZINC UNI 7380 M4x30Винт с полукруглой головкой под шестигранник	C10050140
27	VITE TBEI 10.9 ZINC UNI 7380 M5x12Винт с полукруглой головкой под шестигранник	C10050200
28	VITE TSPEI 10.9 ZINC UNI 5933 M3x8Винт с потайной головкой под шестигранник	C10060020
29	DADO M6 UNI 5588Гайка	C10410040
30	DADO M16 UNI 5588Гайка	C10410130
31	DADO M6 UNI 5589Гайка	C10420040
32	DADO AUTOBL M4 EN ISO 10511Гайка самоконтрящаяся	C10430020
33	DADO AUTOBL M6 EN ISO 10511Гайка самоконтрящаяся	C10430040
34	ROSETTA 3,2 x 7 UNI 6592Шайба	C10600010
35	ROSETTA 4,3 x 9 UNI 6592Шайба	C10600020
36	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
37	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
38	ROSETTA 17 x 30 UNI 6592Шайба	C10600080
39	ROSETTA 4,3 x 12 UNI 6593Шайба	C10610020
40	ROSETTA 6,4 x 18 UNI 6593Шайба	C10610040
41	ROSETTA 6,2 x 20 RGS DesertiШайба	C10660070
42	PIEDINO R0133 M16x130 MARBETT 627332Опора (ножка)	C11900040
43	MANIGLIA ELESA GN 427-12-88-ELРучка	C12000170
44	MAGNETE NEODIMIO ITALFIT NS01.2033 4KGНеодимовый магнит	C12200010
45	ASPIRATORE LAVOR FREDDY 3 IN 1Пылесос Lavor Freddy	C80010020
46	PIATTO DI REGOLAZIONEРегулировочная пластина	P0101039-00
47	LAMIERA DI PROTEZIONEЗащитный лист	P0101074-00
48	PANNELLO POSTERIORE ALTOЗадняя панель верхняя	P0401011-06
49	PANNELLO POSTERIORE BASSOЗадняя панель нижняя	P0401012-01
50	LAMIERA QUADRO ELETTRICOЛист электрошкафа	P0401020-02
51	SUPPORTO FRESAОпора фрезы	P0401034-00
52	SUPPORTO CHIAVETTA INTERRUTTOREОпора ключа выключателя	P0401036-00
53	COPERCHIO POSTERIOREЗадняя крышка	P0401037-00
54	COPERCHIO SUPERIOREВерхняя крышка	P0401038-00
55	PORTELLO BOMBATOВыпуклая дверца	P0401039-00
56	SUPPORTO PAREGGIATORE 8Опора выравнивателя	P0401042-02
57	SPALLA SX 8Боковина левая	P0401043-02
58	SUPPORTO GRUPPO COLLA SX 8Опора клеевой группы левая	P0401044-04
59	SUPPORTO GRUPPO COLLA DXОпора клеевой группы правая	P0401045-00
60	SUPPORTO PRESSA 8Опора пресса	P0401047-02
61	SPALLA DX 8Боковина правая	P0401048-02
62	TETTO 8Крыша (верхняя панель)	P0401049-03
63	LAMIERA PROTEZIONE DITA 8Защитный лист от пальцев	P0401052-00
64	ETICHETTA MANOMETRO COLLAНаклейка манометра клея	P0401053-00
65	ETICHETTA REG. PRESSIONE COLLAНаклейка регулировки давления клея	P0401054-00
66	CARROZZERIA TESTAКожух головки	P0401059-02
67	PATTA COPERTINAКлапан обложки	P0401064-00
68	PROTEZIONE DITA SXЗащита пальцев левая	P0401066-00
69	PROTEZIONE DITA DXЗащита пальцев правая	P0401067-00
70	TAPPO SCARICO COLLAПробка слива клея	P0401068-00
71	PANNELLO FRONTALE INFERIORE DXПередняя нижняя панель правая	P0401069-00
72	INTERFACCIA VALVOLE SMCИнтерфейс клапанов	P0411024-00

Номера в кружке — сборочные узлы (поставляются в сборе).

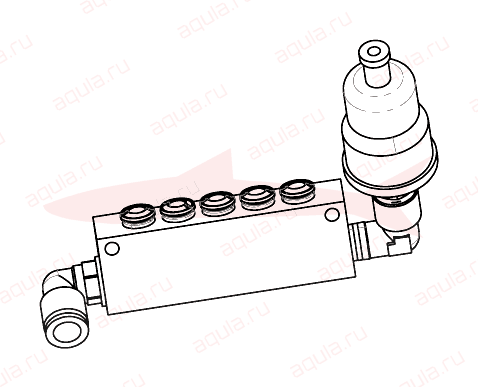

A0411015-01 Ass. distributore e pressostato 150-200

Morgana DigiBook 200 · Узел распределителя и реле давления

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. PRESSOSTATOУзел реле давления	A0111007-00
2	RACCORDO A 90 5020 M-F 1/4 AIGNEPФитинг угловой	C20033000
3	RIDUZIONE 2080 A 1/4 A1 1/8Переходник	C20033010
4	RIPARTITORE AIGNEP 5 USCITE D6MMX 1/4Распределитель	C20033110
5	RACCORDO A 90 RL34 D.10 1/4Фитинг угловой	C20030061

Номера в кружке — сборочные узлы (поставляются в сборе).

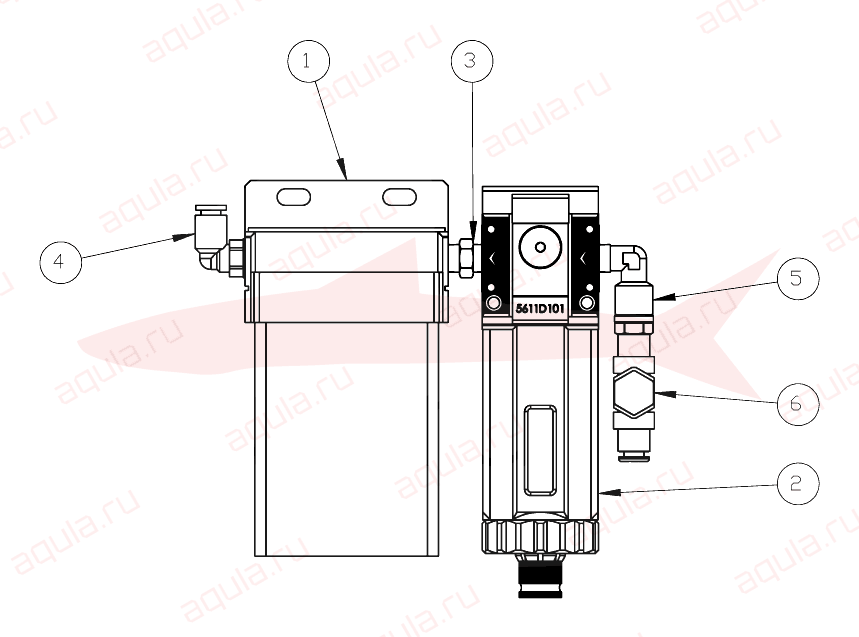

A0411017-00 Ass. essicatore

Morgana DigiBook 200 · Узел осушителя воздуха

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ESSICATORE A MEMBRANA IDG3-F01BМембранный осушитель	C20300100
2	DEPURATORE SY1 1/8 RMSAФильтр воздуха	C20300090
3	NIPLO DRITTO CONICO A2 1/8-1/8 METALWORK 2102001Ниппель прямой конический	C20033150
4	RACCORDO A 90° RL-34 METALWORK 2L34007Фитинг угловой	C20030021
5	RACCORDO A 90° M/F 1/8 LMF(A10 1/8") METALWORK 2110001Фитинг угловой	C20033160
6	REGOLATORE FLUSSO FISSO UNIDIREZ. RFF V D.6-1/8" STROZ. 0,8Регулятор потока односторонний	C20080100

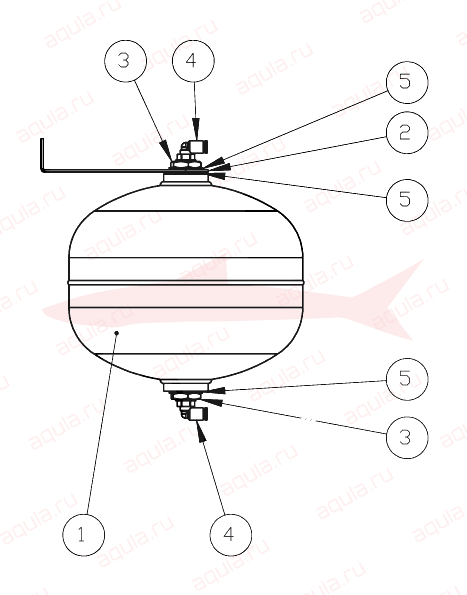

A0411018-00 Ass. serbatoio

Morgana DigiBook 200 · Узел ресивера

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	SERBATOIO CILINDRICO 4,8L DUE USCITE 1/2"GРесивер цилиндрический	C20300110
2	STAFFA PER SERBATOIO S-B2/B4Кронштейн ресивера	C20300120
3	RIDUZIONE MF CILINDRICA AZ4 1/2"-1/4"Переходник цилиндрический	C20033170
4	RACCORDO A 90 RL34 D.6 1/4Фитинг угловой	C20030041
5	GUARNIZIONE PER SANITARI FASIT 202 1" 30x21x1,8Прокладка сантехническая	C15100210

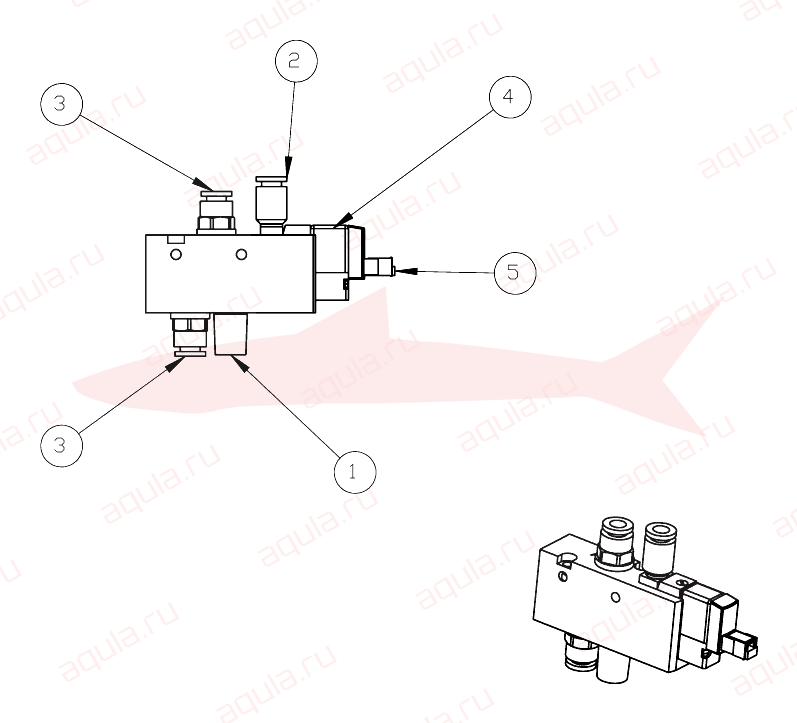

A0411019-00 Ass. valvola 3 vie pilotaggio esterno

Morgana DigiBook 200 · Узел клапана

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	SILENZIATORE SINTERIZZATO MW SC 1/8Глушитель металлокерамический	C20040050
2	RACCORDO DRITTO RL1 D.6 M5Фитинг прямой	C20030071
3	RACCORDO DRITTO RL1 D.6 1/8Фитинг прямой	C20030121
4	ELETTROVALVOLA SYJ712-5LOU-01F-X20-QЭлектроклапан	C20020520
5	CONNETTORE SY100-30-A CON CAVO BIPOLARE DA 3MTРазъём	C20020550

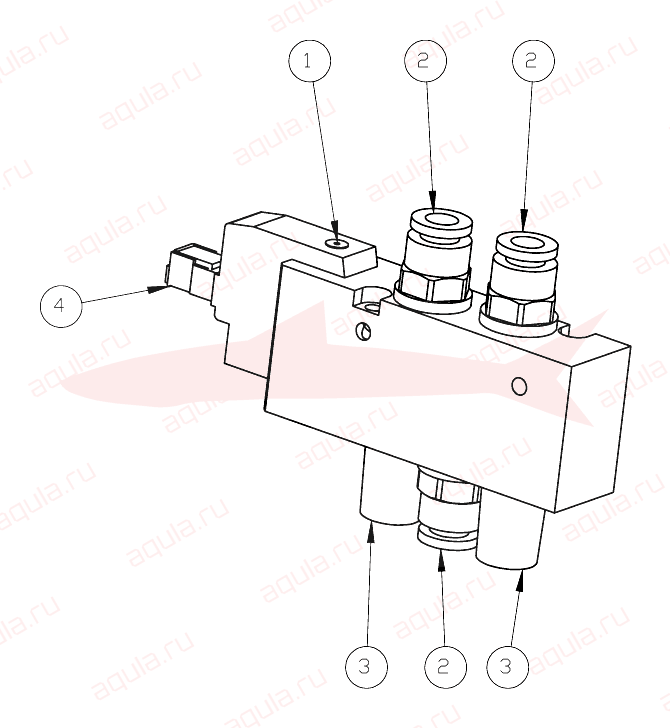

A0411020-00 Ass. valvola 5 vie

Morgana DigiBook 200 · Узел клапана

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ELETTROVALVOLA SYJ7120-5LOU-01F-QЭлектроклапан	C20020500
2	RACCORDO DRITTO RL1 D.6 1/8Фитинг прямой	C20030121
3	SILENZIATORE SINTERIZZATO MW SC 1/8Глушитель металлокерамический	C20040050
4	CONNETTORE SY100-30-A CON CAVO BIPOLARE DA 3MTРазъём	C20020550

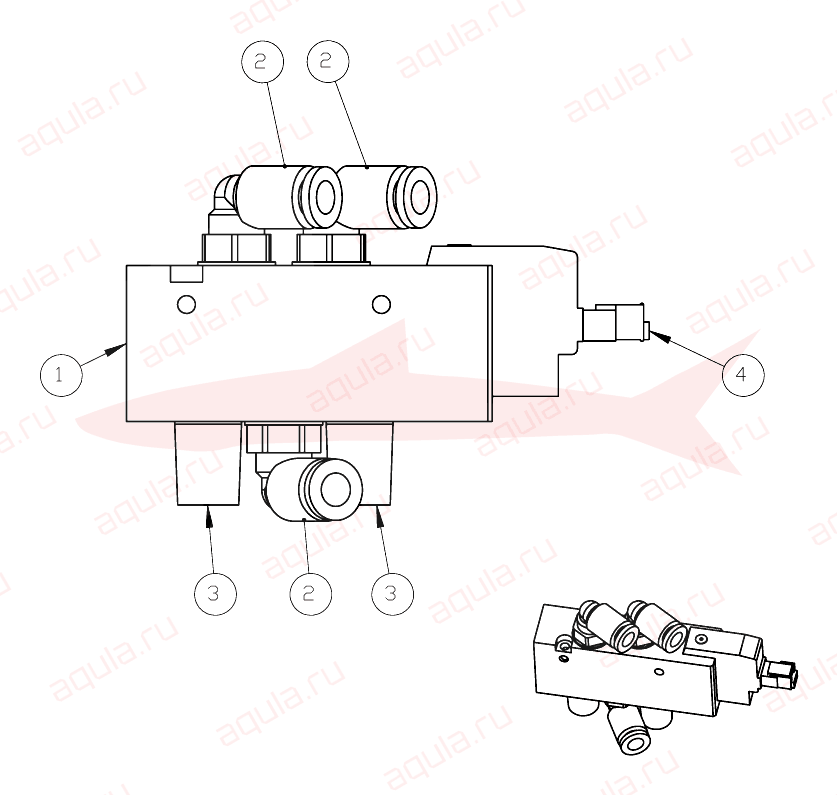

A0411021-00 Ass. valvola 5 vie a 90°

Morgana DigiBook 200 · Узел клапана

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ELETTROVALVOLA SYJ7120-5LOU-01F-QЭлектроклапан	C20020500
2	RACCORDO A 90° RL-34 METALWORK 2L34007Фитинг угловой	C20030021
3	SILENZIATORE SINTERIZZATO MW SC 1/8Глушитель металлокерамический	C20040050
4	CONNETTORE SY100-30-A CON CAVO BIPOLARE DA 3MTРазъём	C20020550

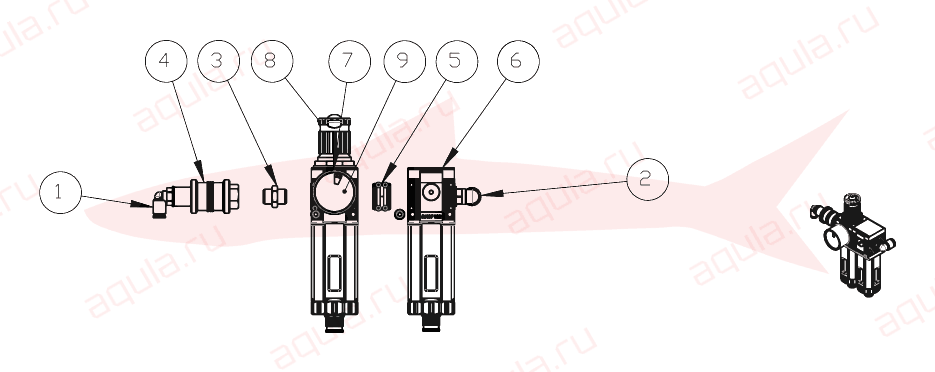

A0411025-00 Ass.filtro regolazione 150/200

Morgana DigiBook 200 · Узел фильтра-регулятора

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	RACCORDO A 90 RL34 D.6 1/4Фитинг угловой	C20030041
2	RACCORDO A 90 RL34 D.10 1/4Фитинг угловой	C20030061
3	NIPLO 1/4-1/4 2501 CIL CAMOZZIНиппель	C20033060
4	VALVOLA A CORSOIO 3/2 VCS 1/4Ползунковый клапан	C20210040
5	KIT NIPLO DI COLLEGAMENTO SY1Комплект соединительных ниппелей	C20300060
6	FILTRO SY1 1/4" RMSA METALWORK 5610F102Фильтр	C20300080
7	MANOMETRO M40 1/8 12Манометр	C20400030
8	RIDUTTORE DI PRESSIONE FR SY1 1/4 20 08 RMSA SENZA BOCCOLEРегулятор давления	C20400080
9	TARGHETTA MANOMETRO INGRESSOТабличка входного манометра	P0101120-00

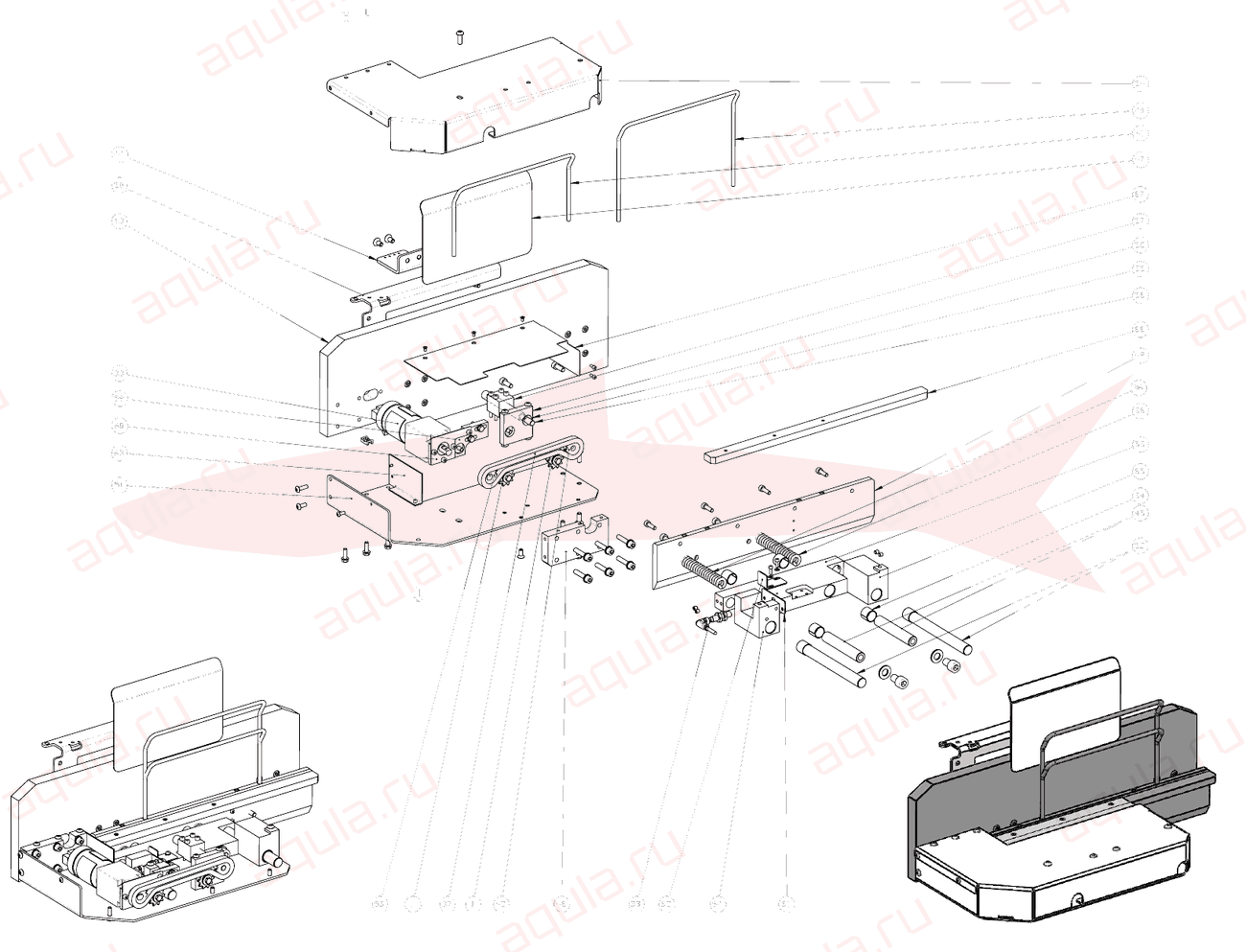

A0403100-01 Ass. morsa 200

Morgana DigiBook 200 · Узел зажима (тисков)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. TENDITOREУзел натяжителя	A0208081-00
2	VITE TE 8.8 M5x16 UNI 5739 ZINC.Болт с шестигранной головкой	C10010260
3	VITE TE 8.8 M5x20 UNI 5739 ZINC.Болт с шестигранной головкой	C10010270
4	VITE TCEI 8.8 ZINC UNI 5931 M3x6Винт с цилиндрической головкой под шестигранник	C10030030
5	VITE TCEI 8.8 ZINC UNI 5931 M3x8Винт с цилиндрической головкой под шестигранник	C10030040
6	VITE TCEI 8.8 ZINC UNI 5931 M3x10Винт с цилиндрической головкой под шестигранник	C10030050
7	VITE TCEI 8.8 ZINC UNI 5931 M3x12Винт с цилиндрической головкой под шестигранник	C10030060
8	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
9	VITE TCEI 8.8 ZINC UNI 5931 M4x16Винт с цилиндрической головкой под шестигранник	C10030150
10	VITE TCEI 8.8 ZINC UNI 5931 M4x35Винт с цилиндрической головкой под шестигранник	C10030190
11	VITE TCEI 8.8 ZINC UNI 5931 M5x8Винт с цилиндрической головкой под шестигранник	C10030240
12	VITE TCEI 8.8 ZINC UNI 5931 M5x12Винт с цилиндрической головкой под шестигранник	C10030260
13	VITE TCEI 8.8 ZINC UNI 5931 M5x16Винт с цилиндрической головкой под шестигранник	C10030270
14	VITE TCEI 8.8 ZINC UNI 5931 M5x25Винт с цилиндрической головкой под шестигранник	C10030290
15	VITE TCEI 8.8 ZINC UNI 5931 M6x16Винт с цилиндрической головкой под шестигранник	C10030390
16	VITE TCEI 8.8 ZINC UNI 5931 M6x30Винт с цилиндрической головкой под шестигранник	C10030420
17	VITE TCEI 8.8 ZINC UNI 5931 M10x16Винт с цилиндрической головкой под шестигранник	C10030610
18	VITE TBEI 10.9 ZINC UNI 7380 M4x10Винт с полукруглой головкой под шестигранник	C10050090
19	VITE TBEI 10.9 ZINC UNI 7380 M5x10Винт с полукруглой головкой под шестигранник	C10050190
20	VITE TBEI 10.9 ZINC UNI 7380 M5x12Винт с полукруглой головкой под шестигранник	C10050200
21	VITE TBEI 10.9 ZINC UNI 7380 M5x16Винт с полукруглой головкой под шестигранник	C10050210
22	VITE TBEI 10.9 ZINC UNI 7380 M6x16Винт с полукруглой головкой под шестигранник	C10050300
23	VITE TSPEI 10.9 ZINC UNI 5933 M3x6Винт с потайной головкой под шестигранник	C10060010
24	VITE TSPEI 10.9 ZINC UNI 5933 M4x6Винт с потайной головкой под шестигранник	C10060100
25	VITE TSPEI 10.9 ZINC UNI 5933 M5x12Винт с потайной головкой под шестигранник	C10060220
26	VITE TSPEI 10.9 ZINC UNI 5933 M6x12Винт с потайной головкой под шестигранник	C10060330
27	VITE TSPEI 10.9 ZINC UNI 5933 M6x16Винт с потайной головкой под шестигранник	C10060340
28	GRANO M5x5 UNI 5923Установочный винт	C10300180
29	ROSETTA 3,2 x 7 UNI 6592Шайба	C10600010
30	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
31	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
32	ROSETTA 8,4 x 16 UNI 6592Шайба	C10600050
33	ROSETTA 10,5 x 20 UNI 6592Шайба	C10600060
34	BOCCOLA AUTOL CIL 15x17 L= 15Втулка самосмазывающаяся цилиндрическая	C11700360
35	BOCCOLA AUTOL FL 08x10 D.15 L= 4Втулка самосмазывающаяся с буртом	C11750190
36	MOLLA DA STAMPI B 16-102Пружина штамповая	C12050070
37	CATENA A RULLI RCX ISO 9001 05B-1 8X3 47 PASSIРоликовая цепь RCX	C14200030
38	ENCODERЭнкодер	C40010050
39	SENSORE INDUTTIVO M8 IS-208MM-4NO-1E5-S8.3Индуктивный датчик	C40020290
40	ARCHETTO ALTOСкоба верхняя	P0103016-00
41	ARCHETTO BASSOСкоба нижняя	P0103034-01
42	PIGNONE 8X3 Z10 D.8Звёздочка	P0108039-00
43	GANASCIA FISSAНеподвижная губка	P0403011-03
44	LAMIERA TRASCINAMENTO MORSAЛист привода зажима	P0403014-02
45	BARRA MOLLAПланка пружины	P0403017-00
46	PIASTRA AGGANCIOПлита крепления	P0403023-03
47	LAMIERA CONTENIMENTOОграждающий лист	P0403029-00
48	ECCITATOREВозбудитель (вибратор)	P0403035-00
49	GANASCIA MOBILEПодвижная губка	P0403036-02
50	SUPPORTO CATENAОпора цепи	P0403119-02
51	LAMIERA SUPPORTO INFERIORE 200Нижний опорный лист	P0403120-01
52	BARRA MORSA 200Планка зажима	P0403121-00
53	CURSORE 200Ползун (каретка направляющей)	P0403122-00
54	LAMIERA COPERTURA SUPERIORE 200Верхний лист-кожух	P0403123-02
55	PIGNONE 8X3 Z10 D.10Звёздочка	P0403124-00
56	VITE MOVIMENTOХодовой винт	P0403125-00
57	CHIOCCIOLA MORSAГайка винта зажима	P0403126-00
58	SUPPORTO VITE MOVIMENTOОпора ходового винта	P0403127-00
59	SUPPORTO MOTORIDUTTOREОпора мотор-редуктора	P0403128-00
60	LAMIERA FISSAGGIO CAVOЛист крепления кабеля	P0403129-00
61	SUPPORTO SENSOREОпора датчика	P0403130-00
62	ECCITATORE PRESETВозбудитель Preset	P0403131-00
63	COPERTURA MOTOREКожух двигателя	P0403132-00
64	SUPPORTO BOCCOLE SX 200Опора втулок левая	P0403134-00
65	SUPPORTO BOCCOLE DX 200Опора втулок правая	P0403135-00
66	RINFORZO GANASCIA MOBILE 200Усиление подвижной губки	P0403136-00
67	PROTEZIONE MORSA 200Защита зажима	P0403137-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0404100-01 Ass. pareggiatore 200

Morgana DigiBook 200 · Узел выравнивателя (джоггера)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. MANOPOLAУзел ручки	A0404130-00
2	VITE TE 8.8 M4x10 UNI 5739 ZINC.Болт с шестигранной головкой	C10010120
3	VITE TE 8.8 M5x16 UNI 5739 ZINC.Болт с шестигранной головкой	C10010260
4	VITE TE 8.8 M5x20 UNI 5739 ZINC.Болт с шестигранной головкой	C10010270
5	VITE TCEI 8.8 ZINC UNI 5931 M3x6Винт с цилиндрической головкой под шестигранник	C10030030
6	VITE TCEI 8.8 ZINC UNI 5931 M3x10Винт с цилиндрической головкой под шестигранник	C10030050
7	VITE TCEI 8.8 ZINC UNI 5931 M4x6Винт с цилиндрической головкой под шестигранник	C10030110
8	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
9	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
10	VITE TCEI 8.8 ZINC UNI 5931 M5x12Винт с цилиндрической головкой под шестигранник	C10030260
11	VITE TCEI 8.8 ZINC UNI 5931 M5x20Винт с цилиндрической головкой под шестигранник	C10030280
12	VITE TCEI 8.8 ZINC UNI 5931 M6x20Винт с цилиндрической головкой под шестигранник	C10030400
13	VITE TBEI 10.9 ZINC UNI 7380 M6x40Винт с полукруглой головкой под шестигранник	C10050350
14	VITE TSPEI 10.9 ZINC UNI 5933 M3x8Винт с потайной головкой под шестигранник	C10060020
15	GRANO M4x16 UNI 5923Установочный винт	C10300160
16	GRANO M5x6 UNI 5923Установочный винт	C10300190
17	DADO M4 UNI 5588Гайка	C10410020
18	DADO M6 UNI 5588Гайка	C10410040
19	ROSETTA 3,2 x 7 UNI 6592Шайба	C10600010
20	ROSETTA 4,3 x 9 UNI 6592Шайба	C10600020
21	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
22	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
23	ROSETTA 10,5 x 20 UNI 6592Шайба	C10600060
24	ROSETTA 5,3 x 15 UNI 6593Шайба	C10610030
25	ROSETTA 6,4 x 18 UNI 6593Шайба	C10610040
26	ROSETTA 6,2 x 15 RGS DesertiШайба	C10660060
27	BOCCOLA AUTOL CIL 12x14 L= 10Втулка самосмазывающаяся цилиндрическая	C11700170
28	BOCCOLA AUTOL FL 10x12 D.18 L= 10Втулка самосмазывающаяся с буртом	C11750260
29	CATARIFRANGENTE SICK PL20AОтражатель	C40020060
30	FOTOCELLULA SICK GL6 P4111Фотодатчик	C40020230
31	MICROPULSANTE D.10 L=30 APEM 9433BМикрокнопка	C40801240
32	PIANO PAREGGIATORE 200Стол выравнивателя	P0404111-00
33	CONTENIMENTO CARTA 200Ограничитель бумаги	P0404112-01
34	SUPPORTO BARRE SCORRIMENTOОпора направляющих	P0404113-01
35	ASSE SCORRIMENTOНаправляющая ось	P0404114-00
36	BLOCCO SCORRIMENTOБлок скольжения	P0404115-00
37	VITE SOLLEVAMENTOПодъёмный винт	P0404116-00
38	BLOCCAGGIO VITEФиксатор винта	P0404117-00
39	SUPPORTO PULSANTEОпора кнопки	P0404118-00
40	SUPPORTO PAREGGIATOREОпора выравнивателя	P0404119-00
41	STAFFA UNIONEСоединительный кронштейн	P0404120-00
42	INGRANAGGIO CONICO Z=20 M=1,5Коническая шестерня	P0404121-00
43	LAMIERA SUPPORTO INGRANAGGIOЛист опоры шестерни	P0404122-00
44	ALBERO INGRANAGGIOВал шестерни	P0404123-00
45	SPALLA SUPPORTO PAREGGIATOREБоковина опоры выравнивателя	P0404124-00
46	SUPPORTO MANOPOLAОпора ручки	P0404125-00
47	SUPPORTO BOCCOLAОпора втулки	P0404127-01
48	ALBERO FLESSIBILEГибкий вал	P0404128-00
49	SUPPORTO CATARIFRANGENTE STOP COLLAОпора отражателя остановки клея	P0404131-00
50	TARGHETTA PAREGGIATORE 200Табличка выравнивателя	P0404132-01
51	CENTRAGGIO ALBERO FLESSIBILEЦентратор гибкого вала	P0404133-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0404130-00 Ass. manopola

Morgana DigiBook 200 · Узел ручки

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	GRANO M5x6 UNI 5923Установочный винт	C10300190
2	ROSETTA 15 x 28 UNI 6592Шайба	C10600070
3	SEGER PER ESTERNI UNI 7435 D. 14Стопорное кольцо наружное	C10800120
4	BOCCOLA AUTOL FL 18x20 D.26 L=Втулка самосмазывающаяся с буртом	C11750500
5	MANOPOLA VC 192-50-A-8-F ELESAРучка-маховичок	C12000040
6	AGGANCIO ALBERO FLESSIBILEКрепление гибкого вала	P0404126-00
7	SUPPORTO ALBEROОпора вала	P0408028-00

A0405001-10 Ass. gruppo fresa 150 - 200

Morgana DigiBook 200 · Узел фрезы

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS SUPPORTO FRESA 150-200 02Узел опоры фрезы	A0405050-00
2	ASS. RIPARO FRESAУзел кожуха фрезы	A0405052-00
3	VITE TE 8.8 M6x16 UNI 5739 ZINC.Болт с шестигранной головкой	C10010370
4	VITE TCEI 8.8 ZINC UNI 5931 M4x8Винт с цилиндрической головкой под шестигранник	C10030120
5	VITE TCEI 8.8 ZINC UNI 5931 M4x12Винт с цилиндрической головкой под шестигранник	C10030140
6	VITE TCEI 8.8 ZINC UNI 5931 M4x16Винт с цилиндрической головкой под шестигранник	C10030150
7	VITE TCEI 8.8 ZINC UNI 5931 M6x16Винт с цилиндрической головкой под шестигранник	C10030390
8	VITE TSPEI 10.9 ZINC UNI 5933 M4x6Винт с потайной головкой под шестигранник	C10060100
9	ROSETTA 4,3 x 9 UNI 6592Шайба	C10600020
10	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
11	ROSETTA 4,3 x 12 UNI 6593Шайба	C10610020
12	ROSETTA 6,4 x 18 UNI 6593Шайба	C10610040
13	MOTORE MONOFASE 230V 50HZ CON FRENO NERIMOTORI TIPO AMC71C 0.55KW B14 2POLIДвигатель однофазный	C40100100
14	PIATTO DI ISPEZIONEСмотровая пластина	P0405012-00
15	DISTANZIALE RISCONTROПроставка упора	P0405013-01
16	PATTINO DI SCORRIMENTOБашмак скольжения	P0405016-00
17	SCATOLA GRECATORIКорпус рифлёвщиков	P0405020-02
18	DEFLETTORE ANTERIORE 02Дефлектор передний	P0405033-00
19	DEFLETTORE POSTERIORE 02Дефлектор задний	P0405034-00
20	RISCONTRO FRESA 02Упор фрезы	P0405040-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0405050-00 Ass supporto fresa 150-200 02

Morgana DigiBook 200 · Узел опоры фрезы

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
2	VITE TCEI 8.8 ZINC UNI 5931 M4x12Винт с цилиндрической головкой под шестигранник	C10030140
3	VITE TSPEI 10.9 ZINC UNI 5933 M5x12Винт с потайной головкой под шестигранник	C10060220
4	MOTORE MONOFASE 230V 50HZ CON FRENO NERIMOTORI TIPO AMC71C 0.55KW B14 2POLIДвигатель однофазный	C40100100
5	DISTANZIALE SPAZZOLAПроставка щётки	P0405029-00
6	SPAZZOLAЩётка	P0405030-00
7	SUPPORTO FRESA 02Опора фрезы	P0405032-00
8	FRESA DIAM 120 Z30 3,3 DI30Фреза	P0405036-00
9	BLOCCAGGIO ROUGHENINGФиксатор узла рифления	P0405037-00
10	REGOLATORE ALTEZZAРегулятор высоты	P0405038-01
11	ROUGHENING DOPPIO RINFORZATOУзел рифления двойной усиленный	P0405041-00

A0405052-00 Ass. riparo fresa

Morgana DigiBook 200 · Узел кожуха фрезы

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. SUPPORTO RIPAROУзел опоры кожуха	A0405051-00
2	VITE TCEI 8.8 ZINC UNI 5931 M4x8Винт с цилиндрической головкой под шестигранник	C10030120
3	VITE TCEI 8.8 ZINC UNI 5931 M4x20Винт с цилиндрической головкой под шестигранник	C10030160
4	VITE TCEI 8.8 ZINC UNI 5931 M5x16Винт с цилиндрической головкой под шестигранник	C10030270
5	VITE TCEI 8.8 ZINC UNI 5931 M5x20Винт с цилиндрической головкой под шестигранник	C10030280
6	VITE TCEI 8.8 ZINC UNI 5931 M6x10Винт с цилиндрической головкой под шестигранник	C10030370
7	VITE TSPEI 10.9 ZINC UNI 5933 M6x16Винт с потайной головкой под шестигранник	C10060340
8	DADO M5 UNI 5588Гайка	C10410030
9	ROSETTA 13 x 24 UNI 6592Шайба	C10600070
10	ROSETTA 4,3 x 12 UNI 6593Шайба	C10610020
11	ROSETTA 6,4 x 18 UNI 6593Шайба	C10610040
12	SEGER PER ESTERNI UNI 7435 D. 12Стопорное кольцо наружное	C10800100
13	SPINA ELASTICA UNI 6873 3x10Штифт пружинный	C11000250
14	RIVETTO A STRAPPO ALL UNI 9200-A 2,4x8Заклёпка вытяжная алюминиевая	C11100040
15	PIEDINO IN NEOPRENE ART.15-650Опора неопреновая	C11900010
16	MOLLA A TORSIONE D.F.1,6 DO20,27 DX T063-360-516Пружина кручения	C12080010
17	SEGNALETICA ALLUMINIO 60X60 BM77GТабличка алюминиевая	C16500010
18	RIPARO FRESAКожух фрезы	P0405014-02
19	ASSE ROTAZIONE RIPAROОсь поворота кожуха	P0405018-00
20	ANTIROTAZIONE MOLLAФиксатор пружины от проворота	P0405019-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0405051-00 Ass. supporto riparo

Morgana DigiBook 200 · Узел опоры кожуха

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	SUPPORTO RIPAROОпора кожуха	P0405017-01
2	BOCCOLA AUTOL FL 12x14 D.20 L= 10Втулка самосмазывающаяся с буртом	C11750310

A0406004-10 Ass.gruppo colla 200 reverse

Morgana DigiBook 200 · Узел клеевой группы

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. COLLETTOREУзел коллектора	A0106024-00
2	ASS.VALVOLA CLEANERУзел клапана очистителя	A0106096-01
3	ASS.CLEANERУзел очистителя	A0106097-00
4	ASS.VALVOLA ARIAУзел воздушного клапана	A0106098-00
5	GRUPPO ESTRUSORE REVERSE 200Экструдер (Reverse)	A0406055-00
6	VITE TE 8.8 M6x20 UNI 5739 ZINC.Болт с шестигранной головкой	C10010380
7	VITE TCEI 8.8 ZINC UNI 5931 M3x6Винт с цилиндрической головкой под шестигранник	C10030030
8	VITE TCEI 8.8 ZINC UNI 5931 M4x12Винт с цилиндрической головкой под шестигранник	C10030140
9	VITE TCEI 8.8 ZINC UNI 5931 M6x50Винт с цилиндрической головкой под шестигранник	C10030460
10	VITE DI SPALL D. D.08 M6 L 15 ISO 7379Винт с буртиком (призонный)	C10100160
11	VITE OCCHIELLO DIN 444 M16X100Рым-болт	C10150010
12	GRANO M8x30 UNI 5923Установочный винт	C10300470
13	GRANO A P.M6x10 UNI 5927Установочный винт	C10320280
14	ROSETTA 4,3 x 9 UNI 6592Шайба	C10600020
15	ROSETTA 17 x 30 UNI 6592Шайба	C10600080
16	ROSETTA 6,4 x 18 UNI 6593Шайба	C10610040
17	SEGER PER ESTERNI UNI 7435 D. 16Стопорное кольцо наружное	C10800140
18	RIVETTO A STRAPPO ALL UNI 9200-A 2,4x8Заклёпка вытяжная алюминиевая	C11100040
19	VOLANTINO A TRE BRACCI VB.639 FP M16 100Маховичок трёхспицевый	C12000070
20	IMPUGNATURA A SFERA P.111 37-M8Рукоятка шаровая	C12000080
21	GUARNIZIONE OR 210 VITONУплотнительное кольцо (O-ring)	C15100070
22	GUARNIZIONE OR 4550 VITONУплотнительное кольцо (O-ring)	C15100080
23	SEGNALETICA ALLUMINIO 60X60 BM16GТабличка алюминиевая	C16500020
24	RACCORDO FESTO METALLO QSL F G1/8 6Фитинг	C20030080
25	TAPPO CONICO 1/4Заглушка коническая	C20060010
26	TAPPO CONICO 3/4Заглушка коническая	C20060050
27	VALVOLA A SFERA M-F AIGNEP 6310 3/8" FKMШаровой кран	C20100040
28	TERMOSTATO BIMETALLICO RS NC 200°CТермостат биметаллический	C40400010
29	SONDA TEMPERATURA PT100 DIAM.6 L=70Датчик температуры	C40500010
30	RESISTENZA A CARTUCCIA CON CALZA DIAM. 12,5 L=130 400 WПатронный нагреватель	C40600050
31	PIASTRA PREFUSOREПлита префьюзера	P0106051-03
32	PREFUSOREПрефьюзер (предплавитель)	P0106052-03
33	COPERCHIO PREFUSOREКрышка префьюзера	P0106053-03
34	CERNIERA PREFUSOREПетля префьюзера	P0106054-01
35	SUPPORTO VITE CHIUSURAОпора винта закрытия	P0106055-01
36	PERNO ROTAZIONEОсь поворота	P0106056-00
37	SPINA DI CENTRAGGIOЦентрирующий штифт	P0106059-01
38	SUPPORTO VALVOLA A SFERAОпора шарового крана	P0106076-00
39	SPATOLA DI PULIZIAОчищающий скребок	P0106100-00
40	LAMELLA DI PULIZIAОчищающая пластина	P0106101-00
41	TARGHETTA CEТабличка CE	P0106112-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0106024-00 Ass. collettore

Morgana DigiBook 200 · Узел коллектора

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	GUARNIZIONE OR 2062 VITONУплотнительное кольцо (O-ring)	C15100020
2	GUARNIZIONE OR 2075 VITONУплотнительное кольцо (O-ring)	C15100130
3	COLLETTOREКоллектор	P0106025-01

A0106096-01 Ass.valvola cleaner

Morgana DigiBook 200 · Узел клапана очистителя

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TCEI 8.8 ZINC UNI 5931 M3x16Винт с цилиндрической головкой под шестигранник	C10030070
2	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
3	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
4	ROSETTA 4,3 x 9 UNI 6592Шайба	C10600020
5	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
6	GUARNIZIONE OR 2025 VITONУплотнительное кольцо (O-ring)	C15100010
7	GUARNIZIONE OR 2056 VITONУплотнительное кольцо (O-ring)	C15100040
8	CILINDRO ROTANTE DA008401S F03 PN. DOPPIO EFF. OMALПоворотный цилиндр	C20010180
9	RACCORDO QS 1/8 D.6 FESTO 153002Фитинг QS	C20030120
10	VALVOLA A SFERA F-F AIGNEP 6400 1/4" FKMШаровой кран	C20100050
11	ISOLANTE CILINDROИзолятор цилиндра	P0106021-02
12	MANICOTTO CLEANER VALVOLA LATO PIASTRAМуфта клапана очистителя со стороны плиты	P0106080-00
13	MANICOTTO CLEANER VALVOLA LATO TESTAМуфта клапана очистителя со стороны головки	P0106081-00
14	SUPPORTO CILINDRO ROTANTEОпора поворотного цилиндра	P0106085-01
15	ASSE VALVOLA CLEANERОсь клапана очистителя	P0106118-00

A0106097-00 Ass.cleaner

Morgana DigiBook 200 · Узел очистителя

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030380
2	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030410
3	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030420
4	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060210
5	VITE OCCHIELLOРым-болт	C10150020
6	GRANO UNI 5923Установочный винт	C10300190
7	GRANO UNI 5923Установочный винт	C10300470
8	ROSETTA UNI 6592Шайба	C10600040
9	ROSETTA UNI 6592Шайба	C10600060
10	SEGER PER ESTERNI UNI 7435Стопорное кольцо наружное	C10800080
11	SPINA CIL m6 TEMPR. RETT. UNI 6364-AШтифт цилиндрический	C10900920
12	IMPUGNATURAРукоятка	C12000080
13	VOLANTINOМаховичок	C12000090
14	GUARNIZIONEУплотнение	C15100040
15	GUARNIZIONEУплотнение	C15100050
16	RACCORDOФитинг	C20030080
17	TAPPO CONICOЗаглушка коническая	C20060020
18	SUPPORTO VITE PULITOREОпора винта очистителя	P0106069-01
19	LAMIERA FISSAGGIO PULITOREЛист крепления очистителя	P0106070-00
20	CERNIERA FISSAНеподвижный шарнир	P0106071-01
21	VASCA PULITOREВанна очистителя	P0106072-02
22	FERMO PER GUARNIZIONEФиксатор уплотнения	P0106073-00
23	COPERCHIO PULITOREКрышка очистителя	P0106074-01
24	ASSE DI FISSAGGIOКрепёжная ось	P0106075-00

A0406055-00 Gruppo estrusore reverse 200

Morgana DigiBook 200 · Экструдер (Reverse)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. TESTA REVERSE RICAMBIO 150-200Узел запасной головки (Reverse)	A0106056-00
2	ASS.VITE DI COMANDOУзел приводного винта	A0106094-00
3	ASS. VASCHETTA RACCOLTA COLLAУзел поддона для клея	A0106103-00
4	ASS. CARRELLO REVERSEУзел каретки (Reverse)	A0106145-00
5	VITE TE 8.8 M4x16 UNI 5739 ZINC.Болт с шестигранной головкой	C10010140
6	VITE TE 8.8 M5x10 UNI 5739 ZINC.Болт с шестигранной головкой	C10010240
7	VITE TE 8.8 M8x20 UNI 5739 ZINC.Болт с шестигранной головкой	C10010500
8	VITE TCEI 8.8 ZINC UNI 5931 M3x6Винт с цилиндрической головкой под шестигранник	C10030030
9	VITE TCEI 8.8 ZINC UNI 5931 M3x12Винт с цилиндрической головкой под шестигранник	C10030060
10	VITE TCEI 8.8 ZINC UNI 5931 M4x10Винт с цилиндрической головкой под шестигранник	C10030130
11	VITE TCEI 8.8 ZINC UNI 5931 M4x12Винт с цилиндрической головкой под шестигранник	C10030140
12	VITE TCEI 8.8 ZINC UNI 5931 M4x30Винт с цилиндрической головкой под шестигранник	C10030180
13	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
14	VITE TCEI 8.8 ZINC UNI 5931 M5x16Винт с цилиндрической головкой под шестигранник	C10030270
15	VITE TCEI 8.8 ZINC UNI 5931 M5x20Винт с цилиндрической головкой под шестигранник	C10030280
16	VITE TCEI 8.8 ZINC UNI 5931 M5x35Винт с цилиндрической головкой под шестигранник	C10030310
17	VITE TCEI 8.8 ZINC UNI 5931 M5x40Винт с цилиндрической головкой под шестигранник	C10030320
18	VITE TCEI 8.8 ZINC UNI 5931 M5x45Винт с цилиндрической головкой под шестигранник	C10030330
19	VITE TBEI 10.9 ZINC UNI 7380 M4x10Винт с полукруглой головкой под шестигранник	C10050090
20	VITE TBEI 10.9 ZINC UNI 7380 M5x8Винт с полукруглой головкой под шестигранник	C10050180
21	VITE TBEI 10.9 ZINC UNI 7380 M5x10Винт с полукруглой головкой под шестигранник	C10050190
22	VITE DI SPALL D. D.06 M5 L 10 ISO 7379Винт с буртиком (призонный)	C10100020
23	VITE DI SPALL D. D.06 M5 L 20 ISO 7379Винт с буртиком (призонный)	C10100060
24	VITE DI SPALL D. D.08 M6 L 80 ISO 7379Винт с буртиком (призонный)	C10100290
25	GRANO M4x4 UNI 5923Установочный винт	C10300100
26	GRANO M4x6 UNI 5923Установочный винт	C10300120
27	GRANO M5x6 UNI 5923Установочный винт	C10300190
28	GRANO M5x25 UNI 5923Установочный винт	C10300250
29	GRANO A P.M4x5 UNI 5927Установочный винт	C10320100
30	DADO M4 UNI 5588Гайка	C10410020
31	DADO M5 UNI 5588Гайка	C10410030
32	DADO M8 UNI 5588Гайка	C10410050
33	ROSETTA 4,3 x 9 UNI 6592Шайба	C10600020
34	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
35	ROSETTA 5,3 x 15 UNI 6593Шайба	C10610030
36	SPINA CIL h8 RETT ISO 2338-B 5X20Штифт цилиндрический	C10910260
37	RIVETTO A STRAPPO ALL UNI 9200-A 2,4x8Заклёпка вытяжная алюминиевая	C11100040
38	POSIZIONATORE HALDER A SPINTA MAGGIORATAФиксатор (позиционер)	C11450010
39	CAPPUCCIO IN SILICONE KAP 200 SC 41,29xСиликоновый колпачок	C11900070
40	MANOPOLA ZIGRINATA BT.P 16 M4X10 ELESAРучка рифлёная	C12000110
41	GIUNTO PER CATENA 8X3 05-B1 A FORCHETTAСоединительное звено цепи	C14190030
42	CATENA A RULLI ISO 606 05 B-1 8X3 L=232Роликовая цепь	C14200030
43	CUSCINETTO RADIALE A SFERE 608ZZ/C3 LHT23 -50° +150° (SKF)Радиальный шарикоподшипник	C16000180
44	SEGNALETICA ALLUMINIO 60X60 BM16GТабличка алюминиевая	C16500020
45	CILINDRO CORSA BREVE D.25 C.10 INTERCAMBIABILE FESTO MOD.ADVC 25-10-AP GUARNIZIONI IN VITON NON MAGN.Короткоходный цилиндр	C20010191
46	RACCORDO DRITTO RL1 D.6 M5Фитинг прямой	C20030071
47	MOTORIDUTTORE E.192.24.25 ENCODER 2FМотор-редуктор	C40010010
48	SENSORE INDUTTIVO M8 IS-208MM-4NO-1E5-S8.3Индуктивный датчик	C40020290
49	TERMOSTATO BIMETALLICO RS NC 200°CТермостат биметаллический	C40400010
50	SONDA TEMPERATURA PT100 DIAM.6 L=70Датчик температуры	C40500010
51	RESISTENZA A CARTUCCIA CON CALZA DIAM. 12,5 L=130 400 WПатронный нагреватель	C40600050
52	AGGANCIO STELO CILINDROКрепление штока цилиндра	P0106022-01
53	BLOCCAGGIO MOLLAФиксатор пружины	P0106027-00
54	SUPPORTO MICROMOTORSОпора (кронштейн)	P0106030-01
55	ISOLANTE MOTORIDUTTOREИзолятор мотор-редуктора	P0106031-01
56	LARDONE MOBILE POSTERIOREПодвижная задняя планка (клин)	P0106033-01
57	LARDONE FISSO ANTERIOREНеподвижная передняя планка (клин)	P0106037-00
58	CHIOCCIOLA GUIDA ANTERIOREГайка передней направляющей	P0106039-00
59	SUPPORTO LARDONE ANTERIOREОпора передней планки	P0106040-00
60	LARDONE MOBILE ANTERIOREПодвижная передняя планка (клин)	P0106041-01
61	SUPPORTO CUSCINETTIОпора подшипников	P0106046-00
62	SUPPORTO SENSOREОпора датчика	P0106048-00
63	SUPPORTO LARDONE POSTERIOREОпора задней планки	P0106049-01
64	LAMIERA PROTEZIONE SPILLIЗащитный лист игл	P0106079-03
65	RINFORZO MOLLA SPILLOУсиление пружины иглы	P0106091-00
66	PROTEZIONE CAVI TESTAЗащита кабелей головки	P0106104-02
69	SCIVOLO SCARICO COLLAЛоток слива клея	P0106116-00
70	SUPPORTO CILINDRO REVERSEОпора цилиндра (Reverse)	P0106140-00
71	FISSAGGIO AGGANCIO REVERSEКрепление зацепа (Reverse)	P0106143-00
72	GUIDA POSTERIORE ALЗадняя направляющая (алюм.)	P0106146-01
73	GUIDA ANTERIORE ALПередняя направляющая (алюм.)	P0106147-01
74	MOLLA SPILLOПружина иглы	P0106148-00
75	PIGNONE 8X3 Z10 D.8Звёздочка	P0108039-00
76	LARDONE FISSO POSTERIOREНеподвижная задняя планка (клин)	P0406010-01
77	SUPPORTO VITEОпора винта	P0406011-01
78	SUPPORTO PROTEZIONE MOTOREОпора кожуха двигателя	P0406021-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0406056-00 Ass. testina reverse ricambio 150-200

Morgana DigiBook 200 · Узел запасной головки (Reverse)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. BOCCOLA CENTRAGGIO SENZA SPILLOУзел центрирующей втулки без иглы	A0106010-00
2	VITE TBEI 10.9 ZINC UNI 7380 M4x6Винт с полукруглой головкой под шестигранник	C10050070
3	VITE TBEI 10.9 ZINC UNI 7380 M4x8Винт с полукруглой головкой под шестигранник	C10050080
4	VITE ESALOBATA (TORX) ISO 14580 M2,5 x 12Винт Torx	C10200020
5	GRANO M5x10 UNI 5923Установочный винт	C10300210
6	DADO M2.5 UNI 5588Гайка	C10410170
7	GUARNIZIONE OR 2056 VITONУплотнительное кольцо (O-ring)	C15100040
8	GUARNIZIONE OR 3181 VITONУплотнительное кольцо (O-ring)	C15100151
9	VALVOLA A SFERA M-F AIGNEP 6310 3/8" FKMШаровой кран	C20100040
10	LAVORAZIONE ESTRUSORE COMPLETO REVERSEЭкструдер в сборе, обработанный (Reverse)	P0106133-00
11	AGGANCIO SPILLO REVERSEКрепление иглы (Reverse)	P0106138-01
12	SEDE SPILLO REVERSEСедло иглы (Reverse)	P0106141-01
13	TAPPO TESTA REVERSE 150/200Заглушка головки (Reverse)	P0106149-02
14	SPILLO 1,1 REVERSEИгла (клапана)	P0106151-00
15	TAPPO SPILLOЗаглушка иглы	P0406017-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0407100-00 Ass. trascinamento 200

Morgana DigiBook 200 · Узел привода каретки

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. PIGNONE FOLLEУзел натяжной звёздочки	A0407019-00
2	ASS. MOTORIZZAZIONE 200Узел привода	A0407101-00
3	VITE TCEI 8.8 ZINC UNI 5931 M4x16Винт с цилиндрической головкой под шестигранник	C10030150
4	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
5	VITE TCEI 8.8 ZINC UNI 5931 M5x12Винт с цилиндрической головкой под шестигранник	C10030260
6	VITE TCEI 8.8 ZINC UNI 5931 M6x10Винт с цилиндрической головкой под шестигранник	C10030370
7	VITE TBEI 10.9 ZINC UNI 7380 M5x8Винт с полукруглой головкой под шестигранник	C10050180
8	VITE TBEI 10.9 ZINC UNI 7380 M6x12Винт с полукруглой головкой под шестигранник	C10050290
9	VITE TSPEI 10.9 ZINC UNI 5933 M3x12Винт с потайной головкой под шестигранник	C10060040
10	DADO M5 UNI 5588Гайка	C10410030
11	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
12	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
13	SPINA ELASTICA UNI 6873 3x10Штифт пружинный	C11000250
14	GIUNTO PER CATENA 8X3 05-B1 A FORCHETTAСоединительное звено цепи	C14190030
15	CATENA PASSO 8 L=2376Цепь	C14200030
16	CURSORE HIWIN HGW 15CC ZAHПолзун (каретка направляющей)	C15500100
17	GUIDA HIWIN HGR15-R1180-H E1=20Направляющая	C15500120
18	FOTOCELLULA SICK GL6 P4111Фотодатчик	C40020230
19	SENSORE INDUTTIVO M8 IS-208MM-4NO-1E5-S8.3Индуктивный датчик	C40020290
20	ATTACCHI PER CATENA P.C. 114.2.12PКрепления кабель-канала	C40300020
21	CATENA PORTACAVI E14 2 038 PASSI=20Кабель-канал (цепь)	C40300050
22	TRAVE SUPPORTO GUIDAБалка опоры направляющей	P0407010-02
23	AGGANCIO CATENA TRAVEКрепление цепи к балке	P0407029-02
24	SUPPORTO SENSOREОпора датчика	P0407030-00
25	SUPPORTO SENSOREОпора датчика	P0407031-00
26	SUPPORTO SPAZZOLAОпора щётки	P0407032-00
27	BLOCCAGGIO SPAZZOLAФиксатор щётки	P0407033-00
28	SPAZZOLA CORTAЩётка короткая	P0407034-00
29	SPAZZOLA LUNGAЩётка длинная	P0407035-00
30	GOMMA LUNGAРезинка длинная	P0407036-00
31	GOMMA CORTAРезинка короткая	P0407037-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0407019-00 Ass. pignone folle

Morgana DigiBook 200 · Узел натяжной звёздочки

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TE 8.8 M6x40 UNI 5739 ZINC.Болт с шестигранной головкой	C10010420
2	VITE TCEI 8.8 ZINC UNI 5931 M6x25Винт с цилиндрической головкой под шестигранник	C10030410
3	VITE TCEI 8.8 ZINC UNI 5931 M8x16Винт с цилиндрической головкой под шестигранник	C10030500
4	DADO M6 UNI 5588Гайка	C10410040
5	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
6	ROSETTA 8,4 x 23 DIN 6340Шайба	C10640050
7	BOCCOLA AUTOL FL 12x14 D.20 L= 6Втулка самосмазывающаяся с буртом	C11750290
8	ASSE PIGNONE FOLLEОсь натяжной звёздочки	P0407013-00
9	SUPPORTO PIGNONE FOLLEОпора натяжной звёздочки	P0407014-00
10	PIGNONE FOLLEЗвёздочка натяжная	P0407020-00

A0407101-00 Ass. motorizzazione 200

Morgana DigiBook 200 · Узел привода

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TCEI 8.8 ZINC UNI 5931 M6x10Винт с цилиндрической головкой под шестигранник	C10030370
2	VITE TCEI 8.8 ZINC UNI 5931 M6x20Винт с цилиндрической головкой под шестигранник	C10030400
3	VITE TCEI 8.8 ZINC UNI 5931 M6x40Винт с цилиндрической головкой под шестигранник	C10030440
4	GRANO M5x6 UNI 5923Установочный винт	C10300190
5	DADO M10 UNI 5588Гайка	C10410070
6	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
7	ROSETTA 10,5 x 28 DIN 6340Шайба	C10640060
8	LINGUETTA UNI 6604 A 5X5X12Шпонка призматическая	C11200370
9	LINGUETTA UNI 6604 A 6X6X28Шпонка призматическая	C11200560
10	RIDUTTORE CHIARAVALLI CHM 40 I=30 PAM 63Редуктор	C14020150
11	ENCODER EL38G 1000S 5/28 P8X3 PR0.2+M12Энкодер	C40050030
12	MOTORE TN63B 4 POLI B14 + P.T. 130° + INV.Двигатель	C40100010
13	SUPPORTO RIDUTTOREОпора редуктора	P0107015-02
14	SUPPORTO ENCODERОпора энкодера	P0107019-00
15	PIGNONE MOTORE P8 Z=24Звёздочка двигателя	P0407012-00
16	ALBERO LENTOТихоходный вал	P0407025-01
17	DISTANZIALE RIDUTTOREПроставка редуктора	P0407026-00

A0408002-01 Ass. pressa 200

Morgana DigiBook 200 · Узел пресса

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ASS. LEVAУзел рычага	A0108066-00
2	ASS. FIANCO DXУзел правой боковины	A0108067-00
3	ASS. FIANCO SXУзел левой боковины	A0108069-00
4	ASS. GRUPPO MOLLAУзел пружины	A0408023-00
5	ASS. PIANO COPERTINE 200Узел стола обложек	A0408036-00
6	ASS. PIASTRA POSTERIOREУзел задней плиты	A0408058-00
7	ASS. PIASTRA ANTERIOREУзел передней плиты	A0408059-01
8	VITE TE 8.8 M5x20 UNI 5739 ZINC.Болт с шестигранной головкой	C10010270
9	VITE TE 8.8 M8x20 UNI 5739 ZINC.Болт с шестигранной головкой	C10010500
10	VITE TE 8.8 M8x25 UNI 5739 ZINC.Болт с шестигранной головкой	C10010510
11	VITE TE 8.8 M8x30 UNI 5739 ZINC.Болт с шестигранной головкой	C10010520
12	VITE TCEI 8.8 ZINC UNI 5931 M5x10Винт с цилиндрической головкой под шестигранник	C10030250
13	VITE TCEI 8.8 ZINC UNI 5931 M5x12Винт с цилиндрической головкой под шестигранник	C10030260
14	VITE TCEI 8.8 ZINC UNI 5931 M5x25Винт с цилиндрической головкой под шестигранник	C10030290
15	VITE TCEI 8.8 ZINC UNI 5931 M6x16Винт с цилиндрической головкой под шестигранник	C10030390
16	VITE TCEI 8.8 ZINC UNI 5931 M6x20Винт с цилиндрической головкой под шестигранник	C10030400
17	VITE TCEI 8.8 ZINC UNI 5931 M6x25Винт с цилиндрической головкой под шестигранник	C10030410
18	VITE TCEI 8.8 ZINC UNI 5931 M8x25Винт с цилиндрической головкой под шестигранник	C10030520
19	VITE TBEI 10.9 ZINC UNI 7380 M6x12Винт с полукруглой головкой под шестигранник	C10050290
20	VITE TBEI 10.9 ZINC UNI 7380 M6x16Винт с полукруглой головкой под шестигранник	C10050300
21	VITE TSPEI 10.9 ZINC UNI 5933 M4x12Винт с потайной головкой под шестигранник	C10060130
22	VITE TSPEI 10.9 ZINC UNI 5933 M4x16Винт с потайной головкой под шестигранник	C10060140
23	VITE TSPEI 10.9 ZINC UNI 5933 M8x25Винт с потайной головкой под шестигранник	C10060480
24	GRANO M6x6 UNI 5923Установочный винт	C10300280
25	GRANO A P.M5x10 UNI 5927Установочный винт	C10320200
26	DADO M5 UNI 5588Гайка	C10410030
27	DADO AUTOBL M6 EN ISO 10511Гайка самоконтрящаяся	C10430040
28	DADO AUTOBL M8 EN ISO 10511Гайка самоконтрящаяся	C10430050
29	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
30	ROSETTA 6,4 x 12 UNI 6592Шайба	C10600040
31	ROSETTA 8,4 x 16 UNI 6592Шайба	C10600050
32	ROSETTA 8,4 x 24 UNI 6593Шайба	C10610050
33	ROSETTA 8,4 x 23 DIN 6340Шайба	C10640050
34	SPINA ELASTICA UNI 6873 5x32Штифт пружинный	C11000510
35	LINGUETTA UNI 6604 A 6X6X22Шпонка призматическая	C11200540
36	ANELLO DI BLOCCAGGIO DIN705 ABU 18Стопорное кольцо	C11300100
37	BOCCOLA AUTOL CIL 10x12 L= 8Втулка самосмазывающаяся цилиндрическая	C11700100
38	BOCCOLA AUTOL FL 18x20 D.26 L= 10Втулка самосмазывающаяся с буртом	C11750500
39	RIDUTTORE CHIARAVALLI CHM 40 I=80 PAM 63Редуктор	C14020080
40	SENSORE INDUTTIVO M8 IS-208MM-4NO-1E5-S8.3Индуктивный датчик	C40020290
41	MOTORE TN63B 4 POLI B14 + P.T. 130° + INV.Двигатель	C40100010
42	CAMMA SOLLEVAMENTOКулачок подъёма	P0108011-03
43	RONDELLA PER BIELLAШайба шатуна	P0108012-00
44	FULCRO BIELLAОсь шатуна	P0108013-03
45	LIMITATORE DI CORSAОграничитель хода	P0108015-00
46	CAMMA LINEAREЛинейный кулачок	P0108020-00
47	LAMIERA UNIONEСоединительный лист	P0108022-00
48	ZERO COPERTINAНулевой упор обложки	P0108026-01
49	ALBERO SXВал левый	P0108027-01
50	LEVA DI FINECORSAРычаг концевого выключателя	P0108028-00
51	LEVA CILINDROРычаг цилиндра	P0108031-00
52	AGGANCIO SUPPORTO PIASTRA ANT.Крепление опоры передней плиты	P0108032-00
53	DISTANZIALE CAMMA LINEAREПроставка линейного кулачка	P0108033-01
54	SUPPORTO SENSOREОпора датчика	P0108034-01
55	LEVA A CAMMAКулачковый рычаг	P0108035-01
56	SUPPORTO RIDUTTOREОпора редуктора	P0108036-02
57	ALBERO DXВал правый	P0108041-01
58	LAMIERA RINFORZO CARRELLOЛист усиления каретки	P0108059-00
59	LAMIERA RINFORZO CARRELLO INFERIOREНижний лист усиления каретки	P0108060-01
60	SOSTEGNO PIASTRA ANTERIOREОпора передней плиты	P0108063-00
61	LISTELLO APPOGGIO GRANIПланка под установочные винты	P0108065-00
62	PIASTRA DORSOПлита корешка	P0408018-01
63	ZERO COPERTINAНулевой упор обложки	P0408031-00

Номера в кружке — сборочные узлы (поставляются в сборе).

A0108067-00 Ass. fianco dx

Morgana DigiBook 200 · Узел правой боковины

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030520
2	GRANO UNI 5923Установочный винт	C10300210
3	GRANOУстановочный винт	C10340010
4	DADO UNI 5588Гайка	C10410050
5	SPINA CIL m6 TEMPR. RETT. UNI 6364-AШтифт цилиндрический	C10900920
6	CUSCINETTO RADIALE A SFEREРадиальный шарикоподшипник	C16000160
7	ANELLO INTERNO IRВнутреннее кольцо подшипника IR	C16200010
8	FULCRO BIELLAОсь шатуна	P0108013-03
9	FIANCO MOBILEПодвижная боковина	P0108016-03
10	DISTANZIALE CUSCINETTOПроставка подшипника	P0108017-00
11	DISTANZIALE CARROПроставка каретки	P0108018-00
12	PERNO 1 ANELLO IRПалец (ось)	P0108019-00

A0108069-00 Ass. fianco sx

Morgana DigiBook 200 · Узел левой боковины

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030520
2	GRANO UNI 5923Установочный винт	C10300210
3	GRANOУстановочный винт	C10340010
4	DADO UNI 5588Гайка	C10410050
5	SPINA CIL m6 TEMPR. RETT. UNI 6364-AШтифт цилиндрический	C10900920
6	CUSCINETTO RADIALE A SFEREРадиальный шарикоподшипник	C16000160
7	ANELLO INTERNO IRВнутреннее кольцо подшипника IR	C16200010
8	FULCRO BIELLAОсь шатуна	P0108013-03
9	FIANCO MOBILEПодвижная боковина	P0108016-03
10	DISTANZIALE CUSCINETTOПроставка подшипника	P0108017-00
11	DISTANZIALE CARROПроставка каретки	P0108018-00
12	PERNO 1 ANELLO IRПалец (ось)	P0108019-00

A0408023-00 Ass. gruppo molla

Morgana DigiBook 200 · Узел пружины

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	DADO M8 UNI 5588Гайка	C10410050
2	ROSETTA 8,4 x 24 UNI 6593Шайба	C10610050
3	ANELLO DI BLOCCAGGIO DIN705 ABU 08Стопорное кольцо	C11300030
4	FORCELLA COMPLETA FESTO SG M10X1.25Вилка в сборе	C11500150
5	MOLLA DA STAMPI B 16-102Пружина штамповая	C12050070
6	SUPPORTO MOLLAОпора пружины	P0408021-01
7	ASSE TIRO MOLLAОсь натяжения пружины	P0408022-00

A0408036-00 Ass. piano copertine 200

Morgana DigiBook 200 · Узел стола обложек

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TE 8.8 M4x10 UNI 5739 ZINC.Болт с шестигранной головкой	C10010120
2	VITE TE 8.8 M5x16 UNI 5739 ZINC.Болт с шестигранной головкой	C10010260
3	VITE TCEI 8.8 ZINC UNI 5931 M4x16Винт с цилиндрической головкой под шестигранник	C10030150
4	VITE TBEI 10.9 ZINC UNI 7380 M5x20Винт с полукруглой головкой под шестигранник	C10050220
5	VITE TSPEI 10.9 ZINC UNI 5933 M4x25Винт с потайной головкой под шестигранник	C10060160
6	GRANO M5x5 UNI 5923Установочный винт	C10300180
7	GRANO A P.M5x6 UNI 5927Установочный винт	C10320180
8	DADO M5 UNI 5588Гайка	C10410030
9	DADO AUTOBL M4 EN ISO 10511Гайка самоконтрящаяся	C10430020
10	DADO AUTOBL M5 EN ISO 10511Гайка самоконтрящаяся	C10430030
11	ROSETTA 4,3 x 9 UNI 6592Шайба	C10600020
12	ROSETTA 5,3 x 10 UNI 6592Шайба	C10600030
13	ROSETTA 8,4 x 16 UNI 6592Шайба	C10600050
14	CHIOCCIOLA FL TPN TECNOPOL 12x3Гайка ходового винта фланцевая TPN	C11820020
15	GIUNTO PER CATENA 8X3 05-B1 A FORCHETTAСоединительное звено цепи	C14190030
16	CATENA A RULLI ISO 606 8x3 05-B1 M=27 (L=225.34)Роликовая цепь	C14200030
17	SUPPORTO A FLANGIA OVALE IGUS EFOM-08Опора с овальным фланцем	C16300010
18	MOTORIDUTTORE E.192.24.25 ENCODER 2FМотор-редуктор	C40010010
19	SENSORE INDUTTIVO M8 IS-208MM-4NO-1E5-S8.3Индуктивный датчик	C40020290
20	PIGNONE 8X3 Z10 D.8Звёздочка	P0108039-00
21	VITE REGOLAZIONE COPERTINAВинт регулировки обложки	P0108040-00
22	DISTANZIALE VITEПроставка винта	P0108048-01
23	PERNO BATTUTA COPERTINAУпорный палец обложки	P0108056-00
24	LAMIERA REGOLAZIONE COPERTINA JUMBOЛист регулировки обложки Jumbo	P0108203-00
25	CATARIFRANGENTE PRESENZA COPERTINAОтражатель датчика наличия обложки	P0408026-00
26	PIANO APPOGGIO COPERTINE 200Стол подачи обложек	P0408035-00

A0408058-00 Ass. piastra posteriore

Morgana DigiBook 200 · Узел задней плиты

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TSPEI 10.9 ZINC UNI 5933 M4x6Винт с потайной головкой под шестигранник	C10060100
2	SUPPORTO LISTELLO POSTERIOREОпора задней планки	P0408037-02
3	LISTELLO STDПланка стандартная	P0408039-02
4	LISTELLO HARD COVERПланка для твёрдой обложки	P0408040-02
5	LISTELLO UNIONEСоединительная планка	P0408055-01

A0408059-01 Ass. piastra anteriore

Morgana DigiBook 200 · Узел передней плиты

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TSPEI 10.9 ZINC UNI 5933 M4x6Винт с потайной головкой под шестигранник	C10060100
2	LISTELLO HARD COVERПланка для твёрдой обложки	P0408040-02
3	LISTELLO UNIONEСоединительная планка	P0408055-01
4	LISTELLO STDПланка стандартная	P0408039-02
5	SUPPORTO LISTELLO ANTERIOREОпора передней планки	P0408038-03

A0412001-00 Ass. tavolino misura 200

Morgana DigiBook 200 · Узел измерительного столика

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VITE TCEI 8.8 ZINC UNI 5931 M3x20Винт с цилиндрической головкой под шестигранник	C10030080
2	VITE TBEI 10.9 ZINC UNI 7380 M4x12Винт с полукруглой головкой под шестигранник	C10050100
3	VITE TBEI 10.9 ZINC UNI 7380 M5x10Винт с полукруглой головкой под шестигранник	C10050190
4	VITE TSPEI 10.9 ZINC UNI 5933 M5x10Винт с потайной головкой под шестигранник	C10060210
5	VITE DI SPALL D. D.06 M5 L 10 ISO 7379Винт с буртиком (призонный)	C10100020
6	DADO M5 UNI 5588Гайка	C10410030
7	CURSORE HIWIN HGW 15CC Z0HПолзун (каретка направляющей)	C15500050
8	GUIDA HIWIN HGR15-T140-C E1=10Направляющая	C15500170
9	SENSORE MAGNETICO MLS110-B2-10-PP-6- 5M-CМагнитный датчик	C40020300
10	BANDA MAGNETICA ATEK B-2-20-1000Магнитная лента	C40020301
11	TASTATOREЩуп (датчик касания)	P0101513-00
12	PULEGGIA PER ELASTICOШкив для резинки	P0105024-01
13	MENSOLA APPOGGIOОпорная консоль	P0412011-00
14	TASTATOREЩуп (датчик касания)	P0412012-02
15	LAMIERA SUPPORTOОпорный лист	P0412013-02
16	PIASTRINA FISSAGGIO SENSOREПластина крепления датчика	P0412014-00
17	LEVA DI BLOCCOРычаг блокировки	P0412015-01
18	DISTANZIALE LEVAПроставка рычага	P0412016-00
19	ELASTICO DI TENSIONEНатяжная резинка	P0412017-00
