Morgana DigiBook 150 — каталог запчастей

Термоклеевая машина Morgana DigiBook 150 (K.G.S. EB150). Parts Manual rev. 0.0 (сентябрь 2013). Названия деталей — как в каталоге (по-итальянски), ниже перевод.

1.1Ass. carter 1/3 — корпус, лист 1/3
1.2Ass. carter 2/3 — корпус, лист 2/3
1.3Ass. carter 3/3 — корпус, лист 3/3 (пневматика)
2Gruppo movimentazione — привод каретки
3.1Ass. prefusore — префьюзер (предплавитель клея)

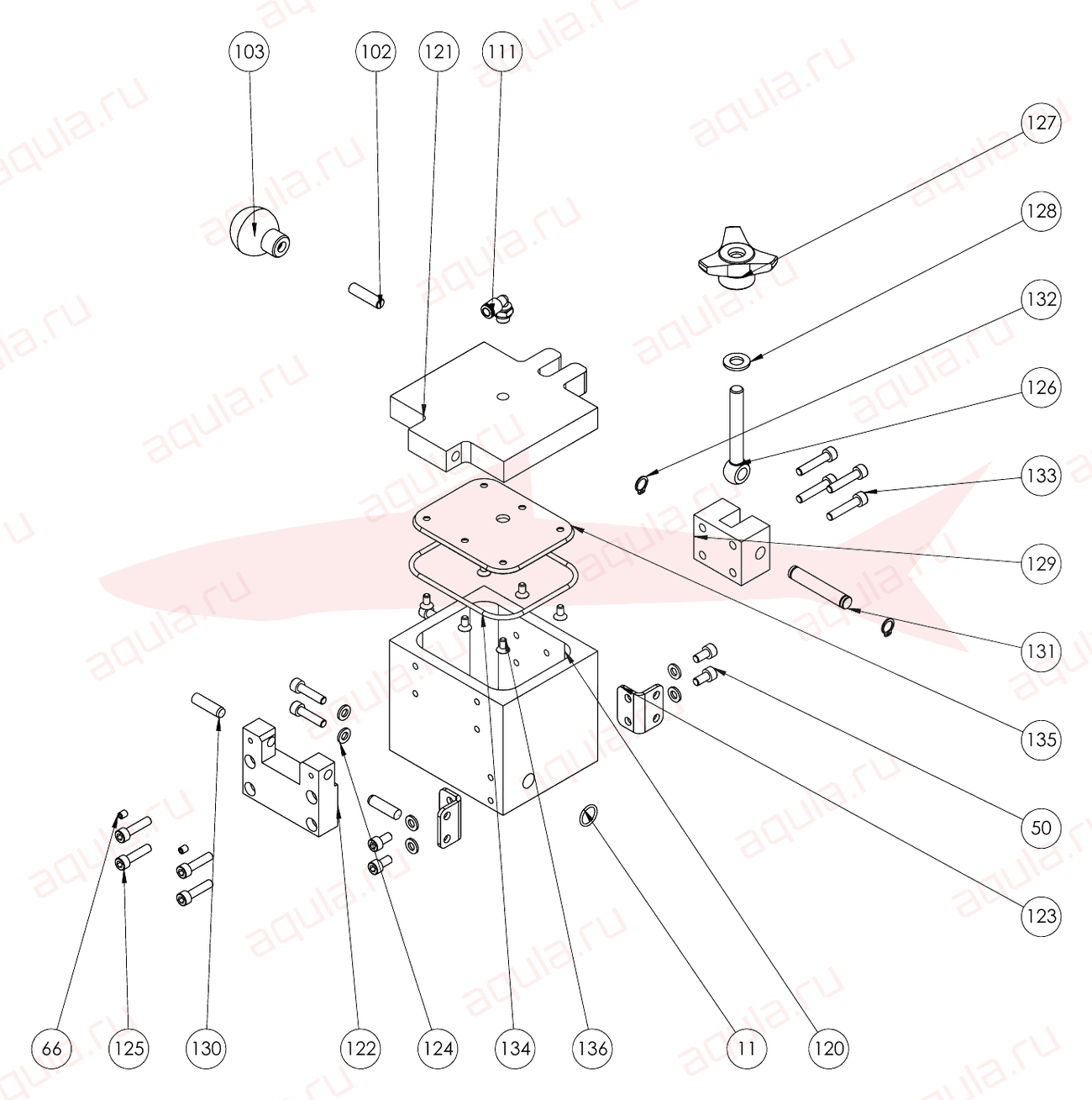

3.2Ass. cleaner (A) — очиститель (A)

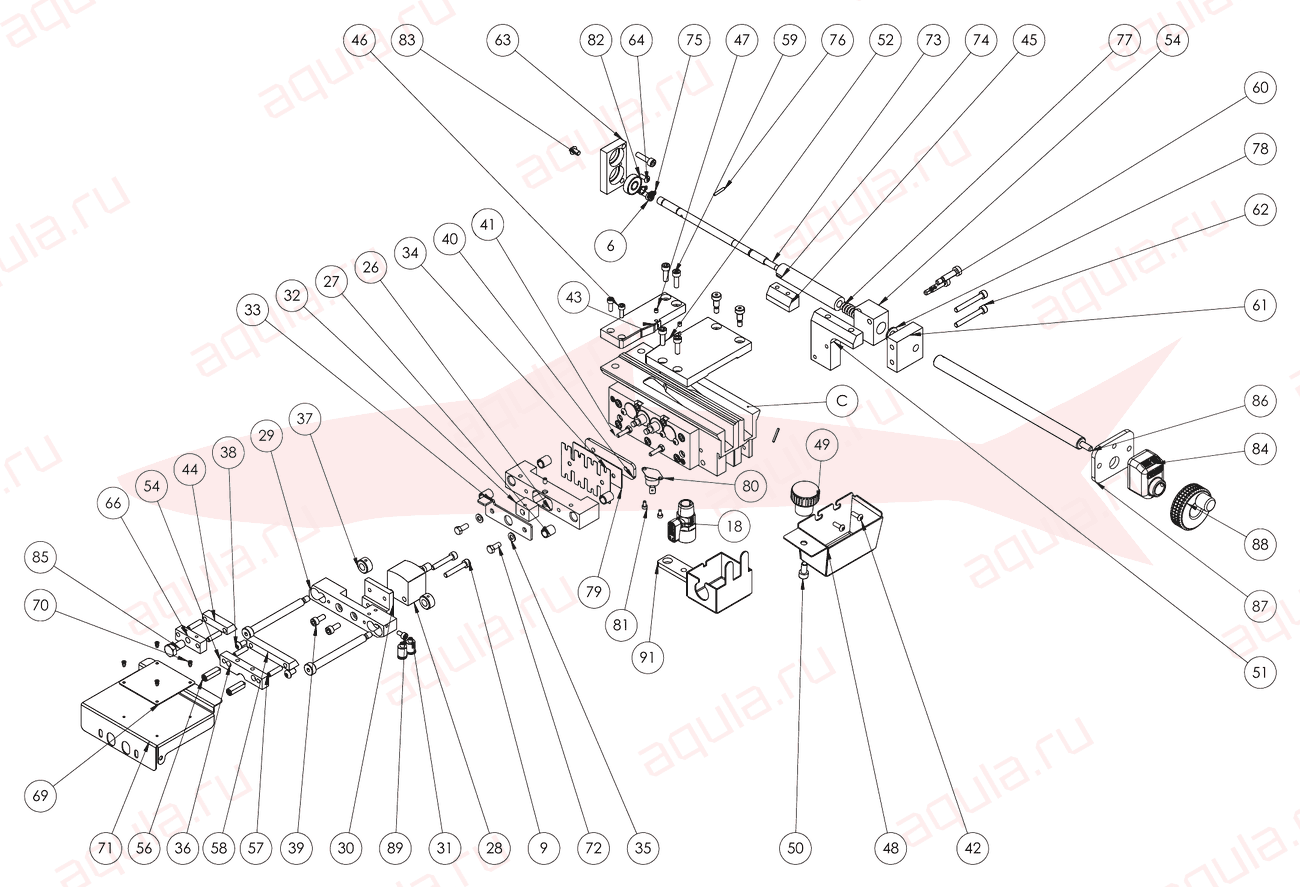

3.3Ass. testa 1/2 — клеевая головка, лист 1/2

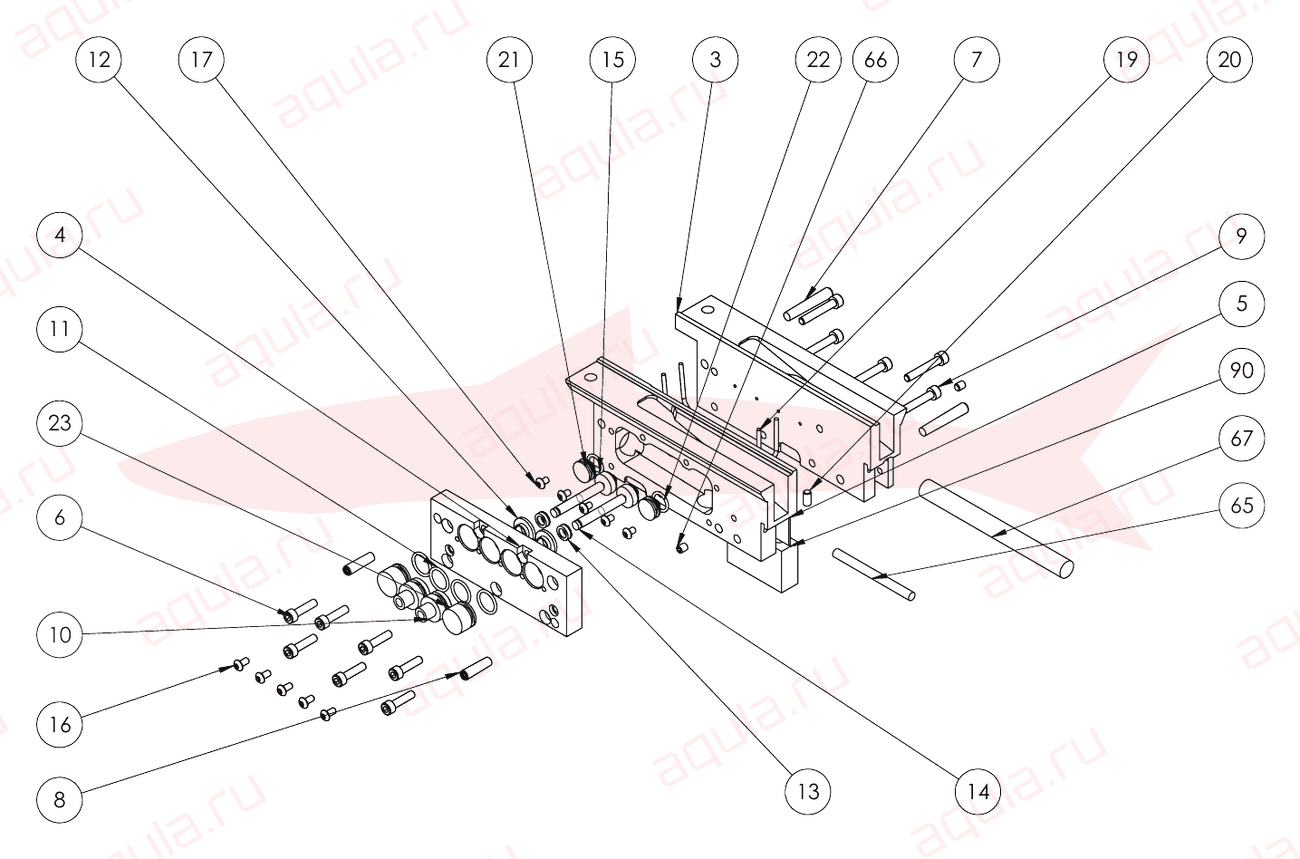

3.4Ass. centrale 2/2 (C) — клеевая головка, центральный узел, лист 2/2 (C)

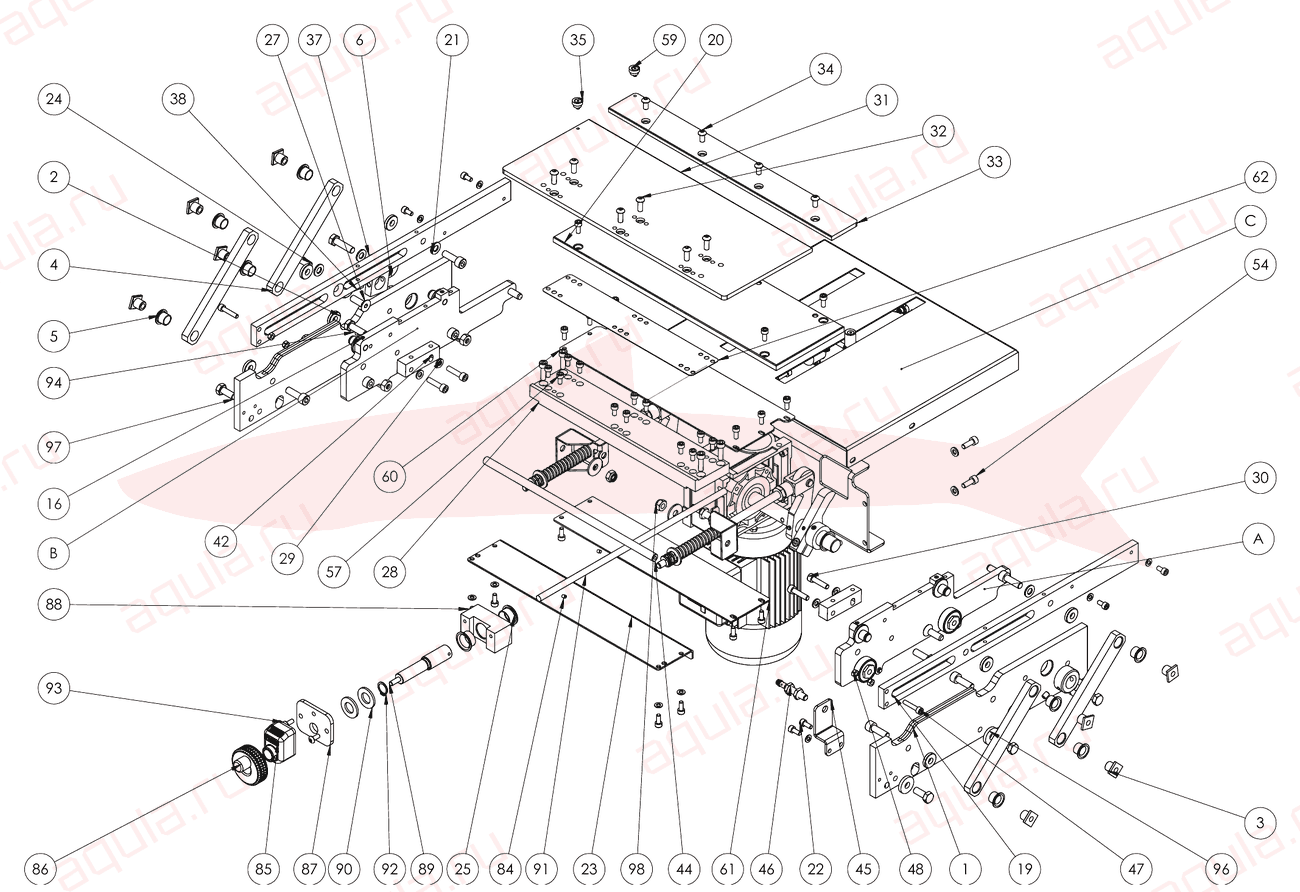

4.1Ass. pressa — пресс

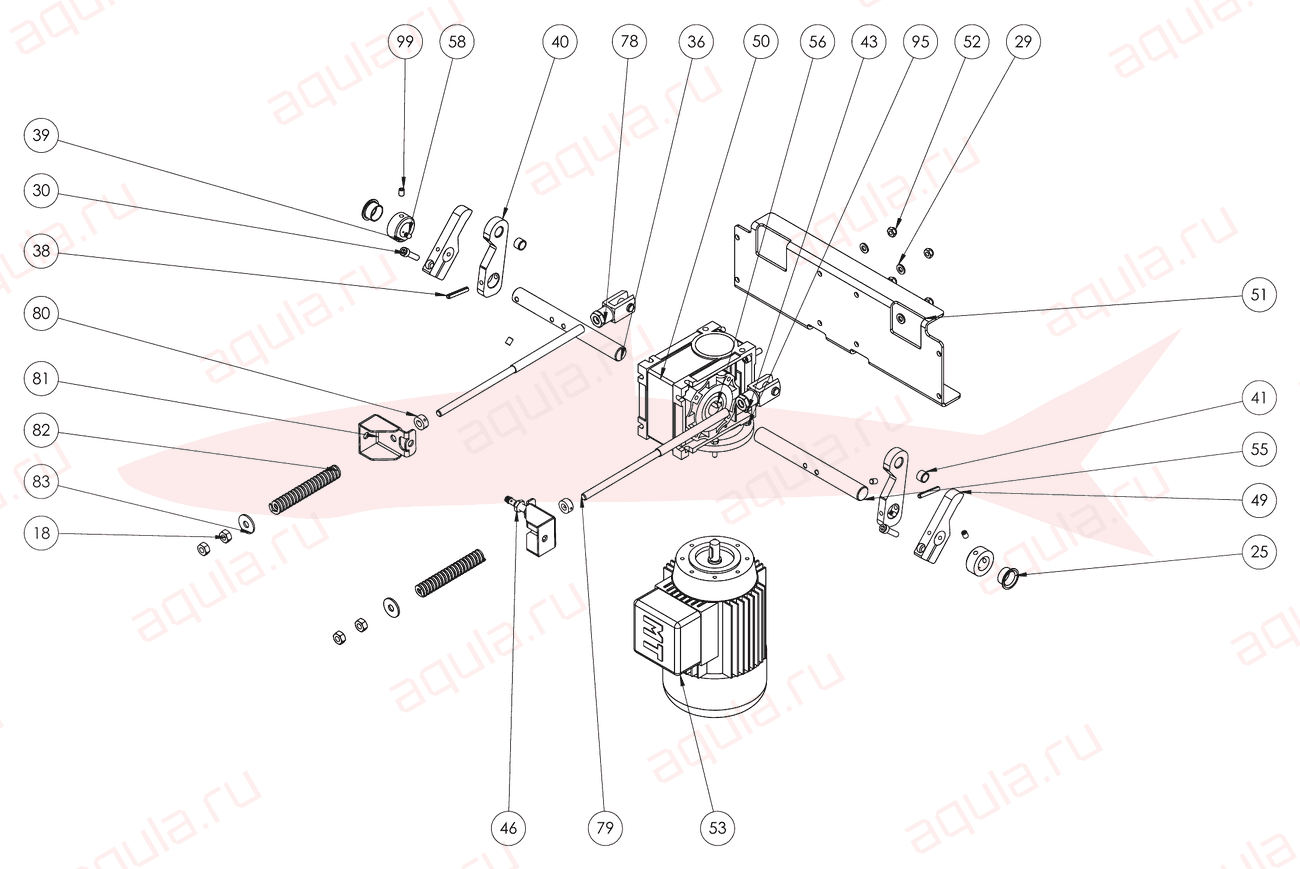

4.2Ass. motore 1/2 — привод пресса, лист 1/2

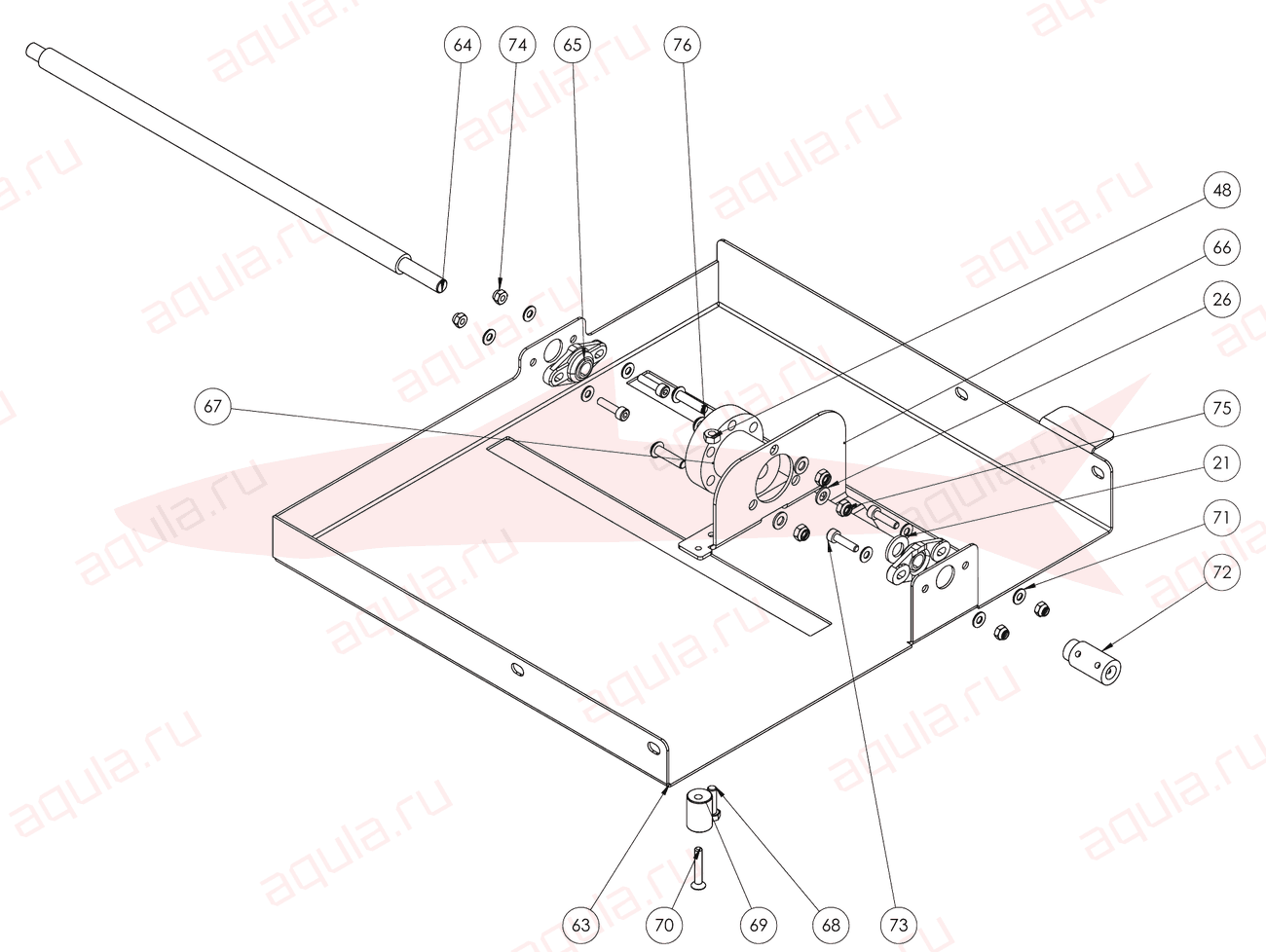

4.3Ass. motore 2/2 — привод пресса, лист 2/2

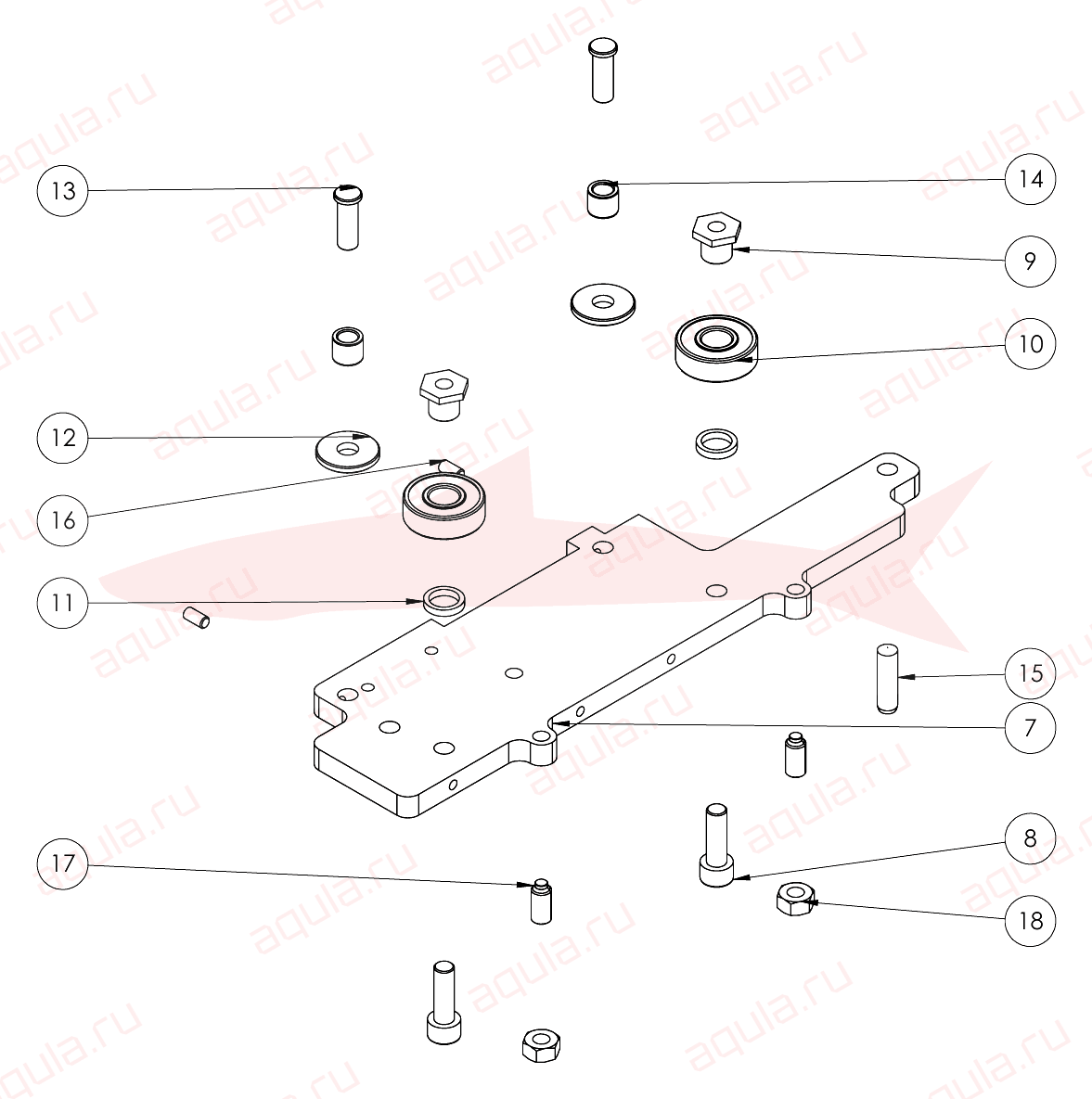

4.4Fianco destro (A) — правая боковина (A)

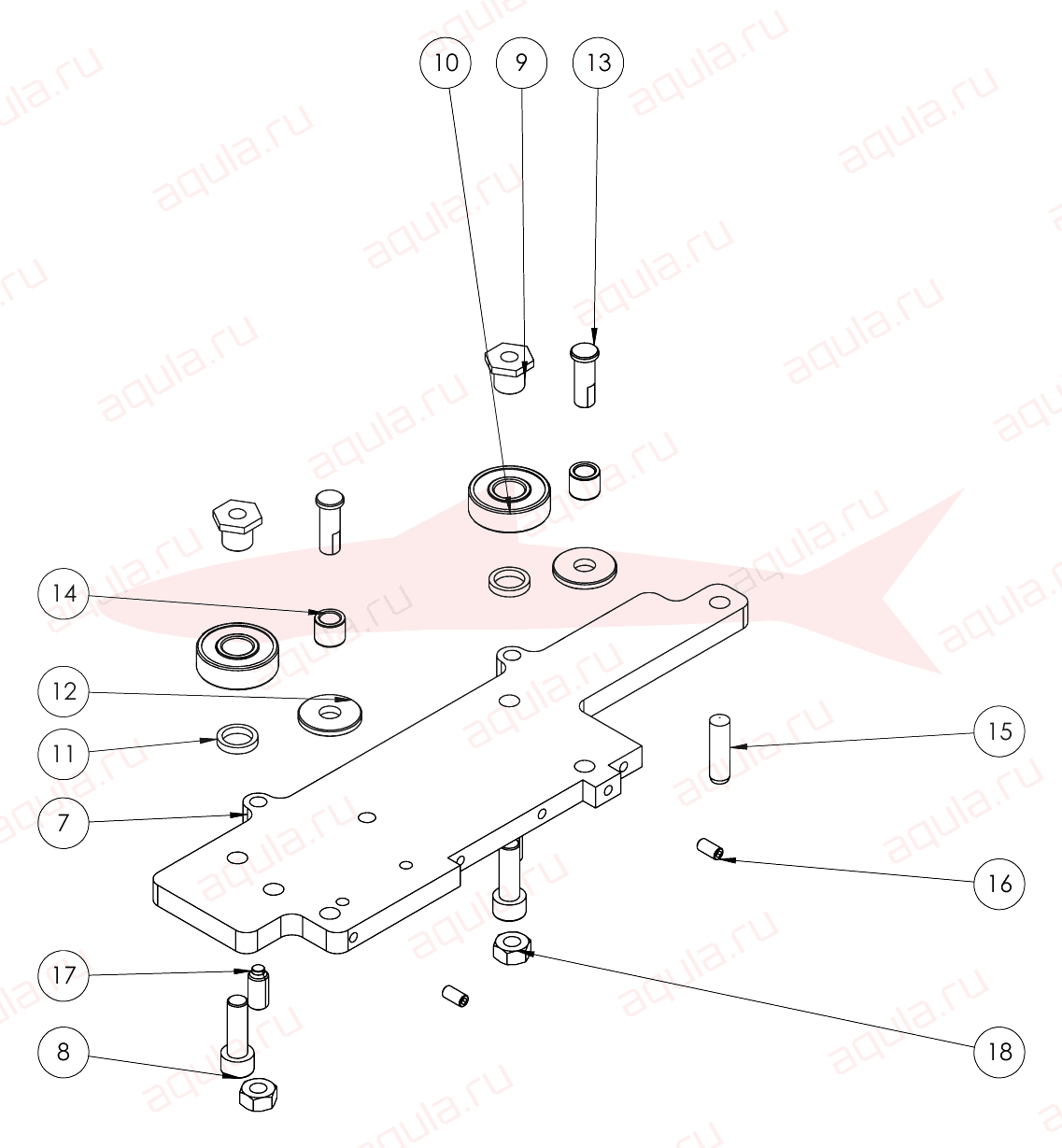

4.5Fianco destro (B) — правая боковина (B)

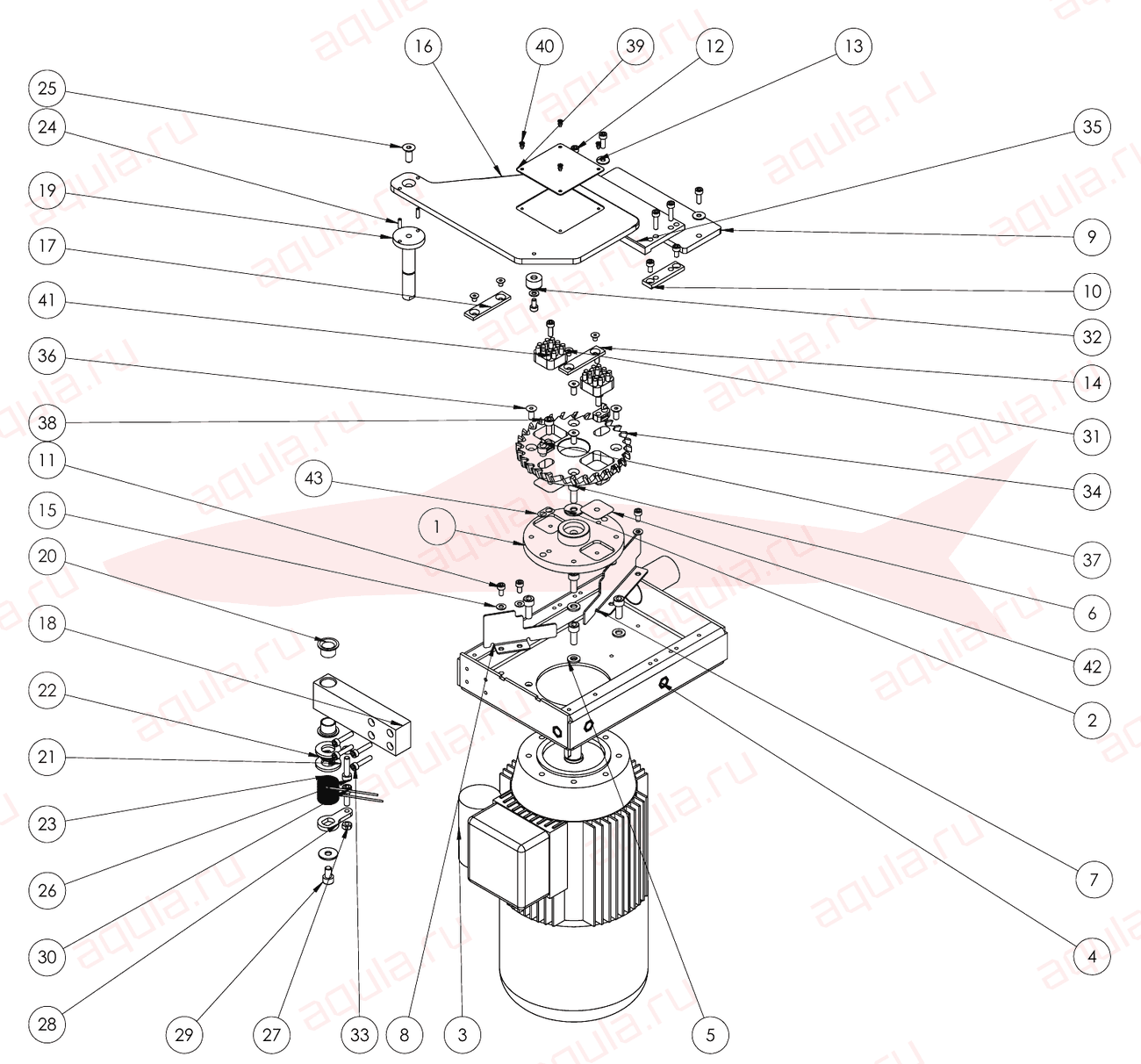

5Gruppo fresa — фрезерный узел

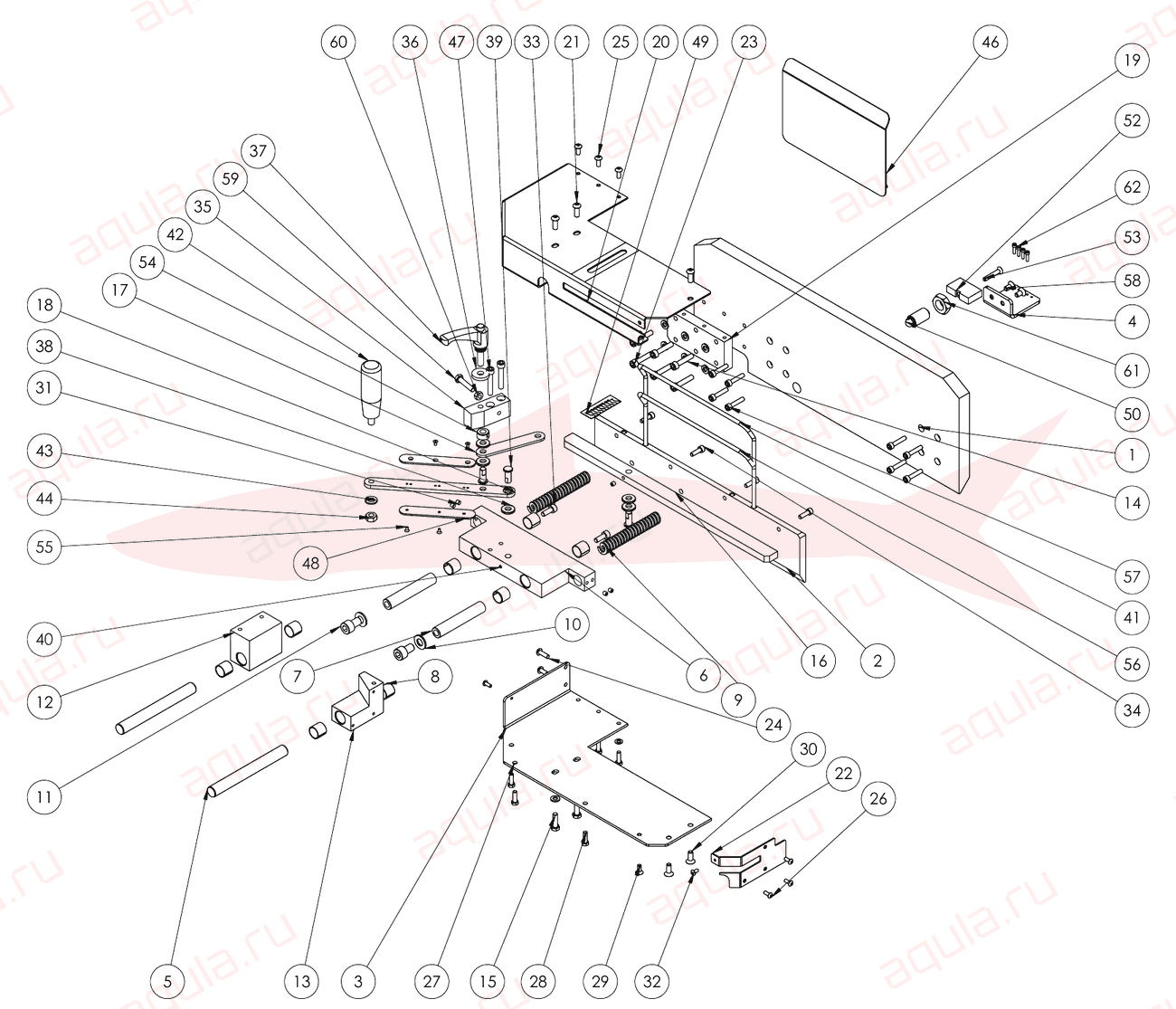

6Gruppo morsa — зажим (тиски)

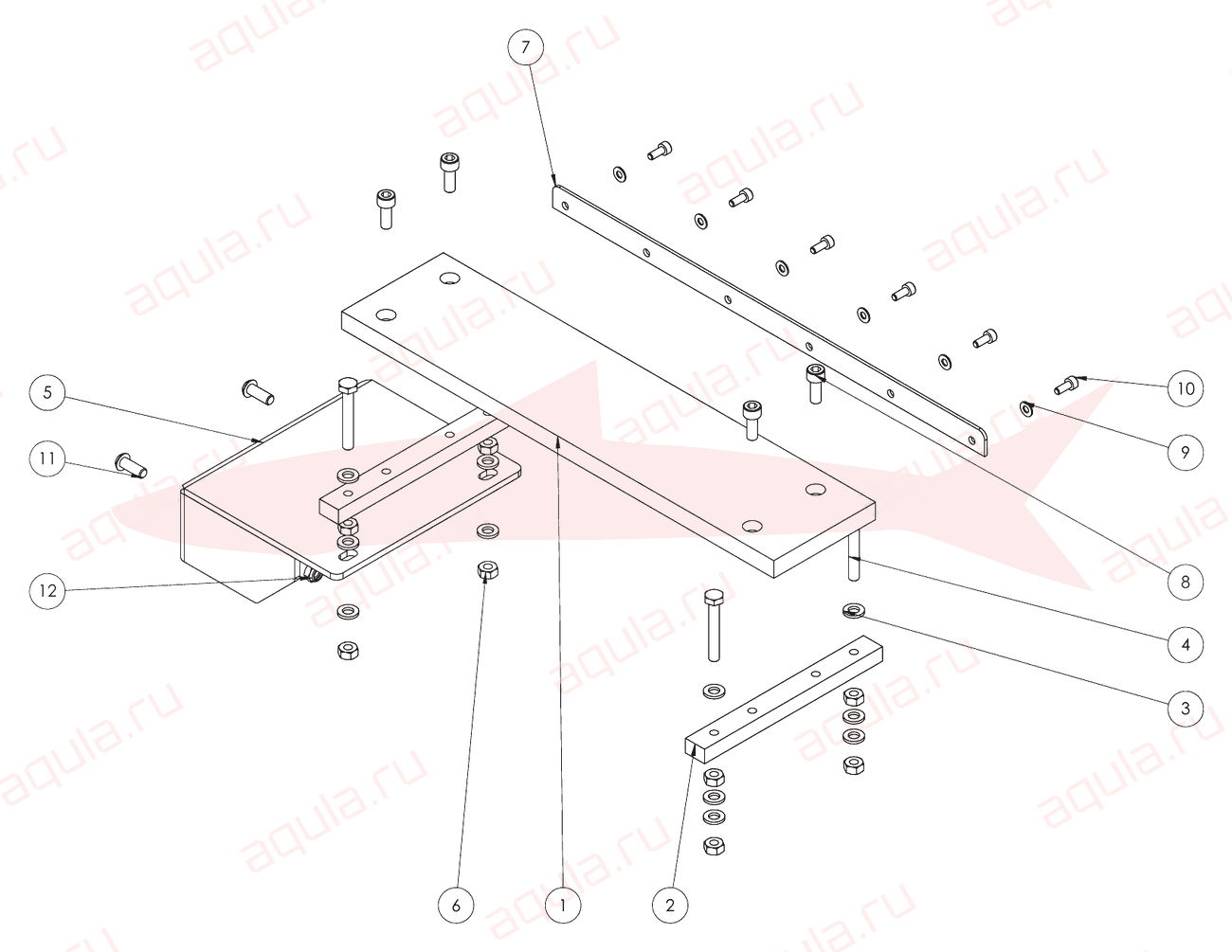

7Gruppo pareggiatore — выравниватель (джоггер)

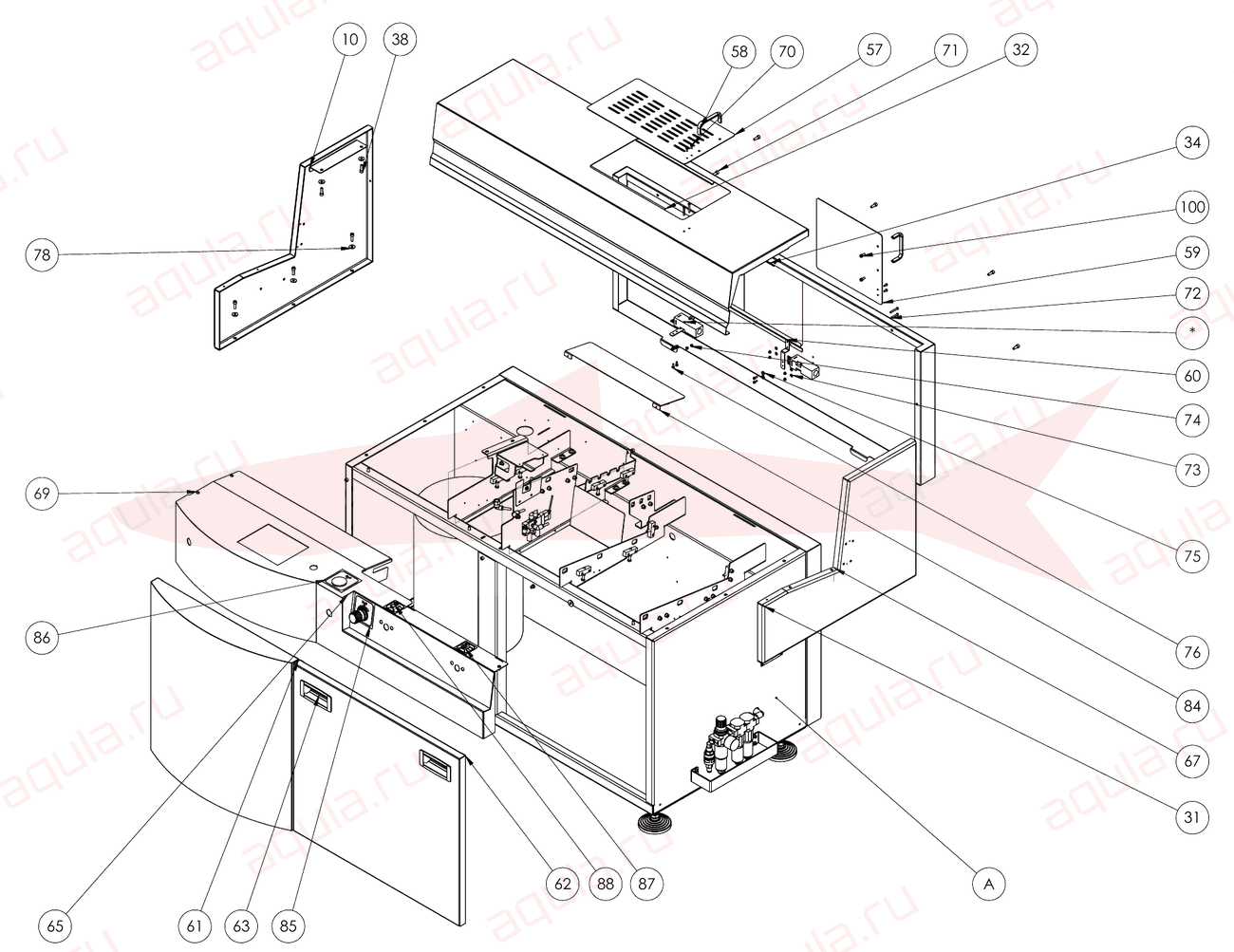

1.1 Ass. carter 1/3

Morgana DigiBook 150 · Корпус, лист 1/3

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
10	SPALLA SXБоковина левая	P0401043-00
31	SPALLA DX 8Боковина правая	P0401048-00
32	TETTO 8Крыша (верхняя панель)	P0401049-01
34	PANNELLO POSTERIORE ALTOЗадняя панель верхняя	P0401011-01
38	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030400
57	COPERCHIO SUPERIOREВерхняя крышка	P0401038-00
58	MANIGLIA ELESA GN 427-12-88-ELРучка	C12000170
59	COPERCHIO POSTERIOREЗадняя крышка	P0401037-00
60	SUPPORTO CHIAVETTA INTERRUTTOREОпора ключа выключателя	P0401036-00
61	PORTELLO BOMBATOВыпуклая дверца	P0401039-00
62	PANNELLO POSTERIORE BASSOЗадняя панель нижняя	P0401040-00
63	MANIGLIA INCASSO ELESA ERB.130-C1Ручка утопленная	C12000160
65	CONSOLLE INCLINATA 8Наклонный пульт	P0401051-01
67	LAMIERA PROTEZIONE DITA 8Защитный лист от пальцев	P0401052-00
69	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050200
70	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050090
71	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030390
72	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050140
73	ROSETTA UNI 6592Шайба	C10600020
74	DADO AUTOBL EN ISO 10511Гайка самоконтрящаяся	C10430020
75	ROSETTA UNI 6593Шайба	C10610020
76	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030130
78	ROSETTA UNI 6593Шайба	C10610040
84	PATTA COPERTINAКлапан обложки	P0401019-01
85	ETICHETTA REG. PRESSIONE COLLAНаклейка регулировки давления клея	P0401054-00
86	ETICHETTA MANOMETRO COLLAНаклейка манометра клея	P0401053-00
87	ETICHETTA REGOLAZIONE COPERTINAНаклейка регулировки обложки	P0401056-00
88	ETICHETTA REGOLAZIONE TESTAНаклейка регулировки головки	P0401055-00
100	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030260

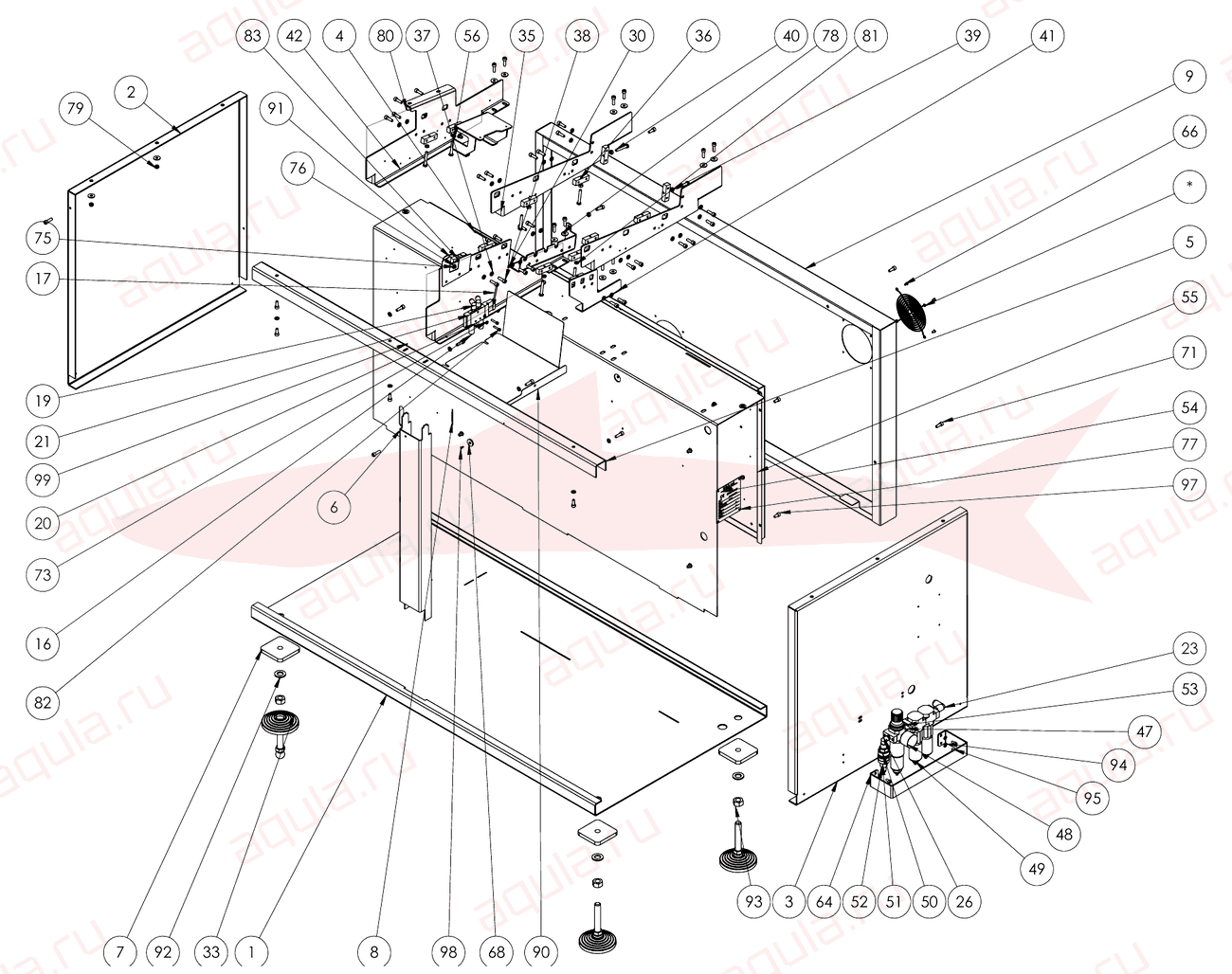

1.2 Ass. carter 2/3

Morgana DigiBook 150 · Корпус, лист 2/3

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	BASE TELAIOОснование рамы	P0401021-01
2	FIANCO SX BASEЛевая боковина основания	P0401023-01
3	FIANCO DX BASEПравая боковина основания	P0401022-01
4	PANNELLO INTERNO BASEВнутренняя панель основания	P0401025-00
5	MONTANTE ORIZZONTALEГоризонтальная стойка	P0401026-01
6	PUNTELLO VERTICALEВертикальная стойка	P0401027-00
7	RINFORZO PIEDINOУсиление опоры	P0401029-01
8	SEPARATOREРазделитель	P0401028-00
9	PANNELLO POSTERIORE BASSOЗадняя панель нижняя	P0401012-01
16	SILENZIATOREГлушитель	C20040010
17	CONNETTORE ELETTROVALVOLAРазъём электроклапана	C40200020
19	-RACCORDO A 90Фитинг угловой	C20030020
20	RACCORDO QS 1/8 D.6Фитинг QS	C20030120
21	ELETTROVALVOLA CPE14-M1BH-5L-1/8Электроклапан	C20020030
23	RACCORDO A 90Фитинг угловой	C20030060
26	RACCORDOФитинг	C20033000
30	SUPPORTO GRUPPO COLLA SX 8Опора клеевой группы левая	P0401044-02
35	SUPPORTO PRESSA 8Опора пресса	P0401047-02
36	PIATTO DI REGOLAZIONEРегулировочная пластина	P0101039-00
37	ROSETTA UNI 6592Шайба	C10600040
38	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030400
39	DADO UNI 5588Гайка	C10410040
40	VITE UNI 5739Винт	C10010420
41	SUPPORTO GRUPPO COLLA DXОпора клеевой группы правая	P0401045-00
42	SUPPORTO PAREGGIATORE 8Опора выравнивателя	P0401042-01
47	FILTRO REGOLATOREФильтр-регулятор	C20400060
48	MANOMETROМанометр	C20410010
49	DISOLIATOREМаслоотделитель	C20300030
50	CONNETTORE FEMMINAРазъём «мама»	C20210010
51	CONNETTORE MASCHIOРазъём «папа»	C20210030
52	RACCORDOФитинг	C0030200
53	NIPLO 1/4-1/4 2501 CILНиппель	C20033060
54	TARGHETTA MATRICOLA MB300Табличка с серийным номером	P0101057-00
55	LAMIERA QUADRO ELETTRICOЛист электрошкафа	P0401020-01
56	SUPPORTO FRESAОпора фрезы	P0401034-00
64	LAMIERA DI PROTEZIONEЗащитный лист	P0101074-00
66	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050080
68	MAGNETEМагнит	C12200010
71	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030390
73	ROSETTA UNI 6592Шайба	C10600020
75	ROSETTA UNI 6593Шайба	C10610020
76	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030130
77	RIVETTOЗаклёпка	C11100040
78	ROSETTA UNI 6593Шайба	C10610040
79	DADO AUTOBL EN ISO 10511Гайка самоконтрящаяся	C10430040
80	ROSETTA RGS DesertiШайба	C10660070
81	DADO UNI 5589Гайка	C10420040
82	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030160
83	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030440
90	CARROZZERIA TESTAКожух головки	P0401059-00
91	COPERTURA LATO FRESAКожух со стороны фрезы	P0401060-00
92	ROSETTA UNI 6592Шайба	C10600080
93	DADO UNI 5588Гайка	C10410130
94	ROSETTA UNI 6592Шайба	C10600030
95	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030250
97	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030380
98	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060020
99	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030090

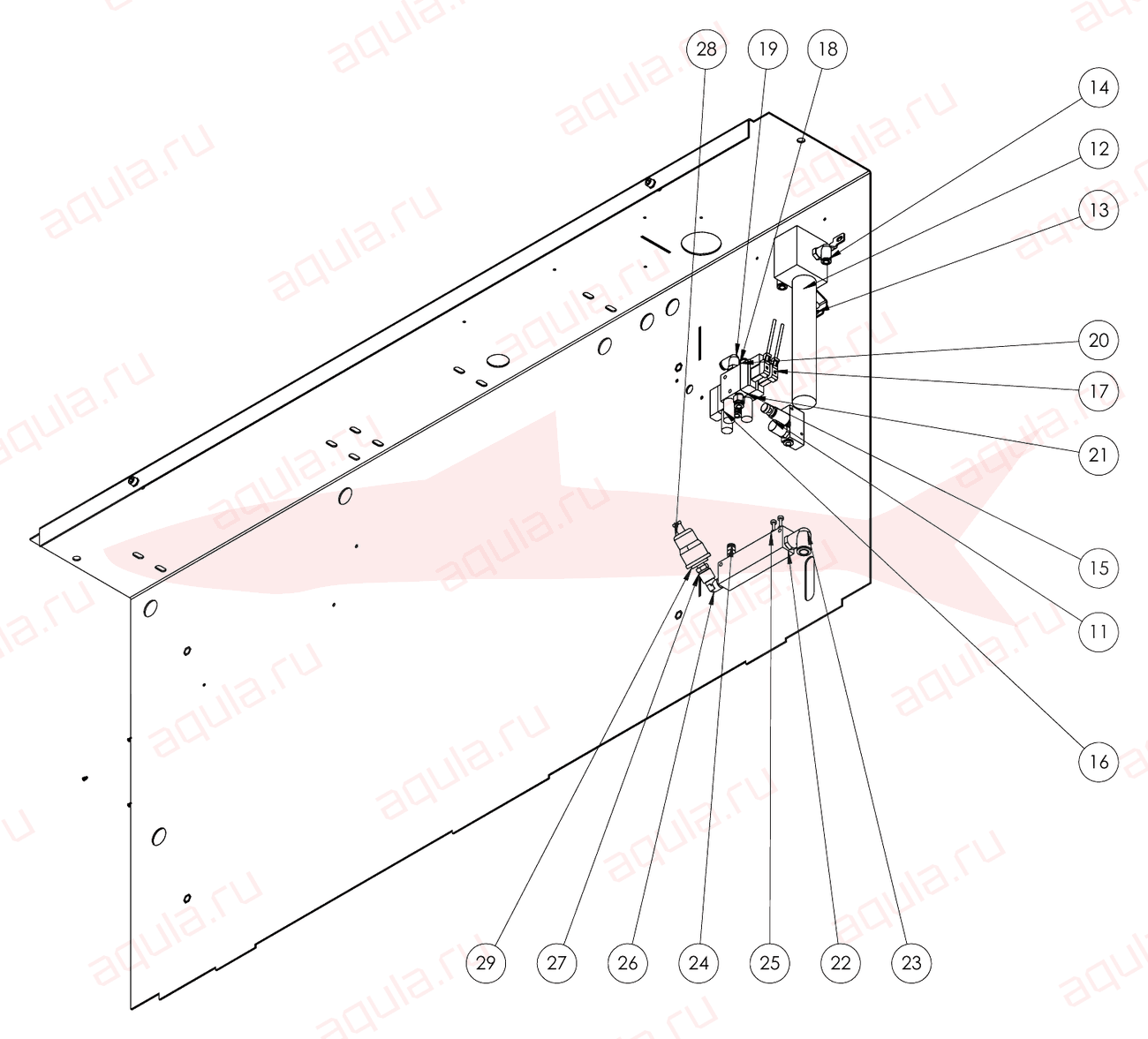

1.3 Ass. carter 3/3

Morgana DigiBook 150 · Корпус, лист 3/3 (пневматика)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
11	VALVOLA CONTROLLO PRESSIONEКлапан контроля давления	C20400020
12	ESSICATOREОсушитель воздуха	C20300010
13	SUPPORTO ESSICATOREОпора осушителя	C20300020
14	RACCORDO A 90Фитинг угловой	C20030040
15	ELETTROVALVOLAЭлектроклапан	C20020020
16	SILENZIATOREГлушитель	C20040010
17	CONNETTORE ELETTROVALVOLAРазъём электроклапана	C40200020
18	RACCORDO QSM-M3-4-IФитинг	C20030280
19	-RACCORDO A 90Фитинг угловой	C20030020
20	RACCORDO QS 1/8 D.6Фитинг QS	C20030120
21	ELETTROVALVOLA CPE14-M1BH-5L-1/8Электроклапан	C20020030
22	COLLETTOREКоллектор	C20033020
23	RACCORDO A 90Фитинг угловой	C20030060
24	RACCORDO RIDUZIONEФитинг переходной	C20030340
25	TAPPOЗаглушка	C20030240
26	RACCORDOФитинг	C20033000
27	RIDUZIONEПереходник	C20033010
28	PROTEZIONE GOMMA X PRESSРезиновая защита	C20400050
29	PRESSOSTATOРеле давления	C20400040

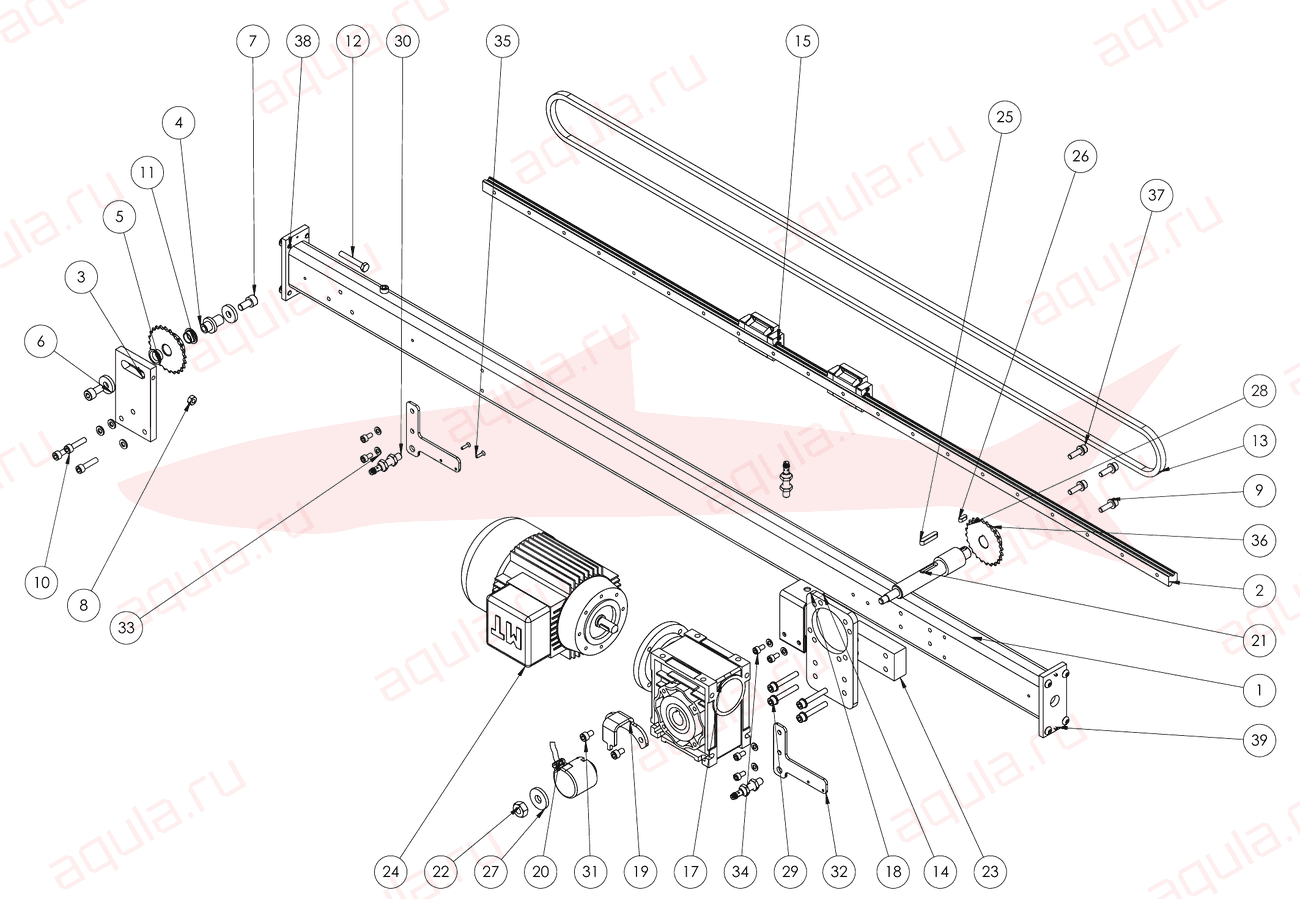

2 Gruppo movimentazione

Morgana DigiBook 150 · Привод каретки

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	TRAVE SUPPORTO GUIDAБалка опоры направляющей	P0407010-00
2	GUIDAНаправляющая	C15500120
3	SUPPORTO PIGNONE FOLLEОпора натяжной звёздочки	P0407014-00
4	ASSE PIGNONE FOLLEОсь натяжной звёздочки	P0407013-00
5	PIGNONE FOLLEЗвёздочка натяжная	P0407020-00
6	ROSETTA DIN 6340Шайба	C10640050
7	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030500
8	DADO UNI 5588Гайка	C10410040
9	ROSETTA UNI 6592Шайба	C10600040
10	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030410
11	BOCCOLA AUTOL FLВтулка самосмазывающаяся с буртом	C11750230
12	VITE UNI 5739Винт	C10010420
13	CATENA PASSO 8Цепь	C14200030
14	SUPPORTO FINECORSAОпора концевого выключателя	P0407015-00
15	CURSOREПолзун (каретка направляющей)	C15500100
16	GIUNTO PER CATENAСоединительное звено цепи	C14190030
17	RIDUTTOREРедуктор	C14020110
18	SUPPORTO RIDUTTOREОпора редуктора	P0107015-02
19	SUPPORTO ENCODERОпора энкодера	P0107019-00
20	ENCODERЭнкодер	C40050030
21	ALBERO LENTOТихоходный вал	P0407025-00
22	DADO UNI 5588Гайка	C10410070
23	DISTANZIALE RIDUTTOREПроставка редуктора	P0407026-00
24	MOTOREДвигатель	C40100010
25	LINGUETTA UNI 6604Шпонка призматическая	C11200560
26	LINGUETTA UNI 6604Шпонка призматическая	C11200370
27	ROSETTA DIN 6340Шайба	C10640060
28	PIGNONE MOTOREЗвёздочка двигателя	P0407012-00
29	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030440
30	SENSORE M8Датчик	C40020020
31	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030370
32	SUPPORTO SENSOREОпора датчика	P0407028-00
33	ROSETTA UNI 6592Шайба	C10600030
34	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030250
35	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060040
36	GRANO UNI 5923Установочный винт	C10300200
37	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030400
38	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050290
39	SPINA ELASTICA UNI 6873Штифт пружинный	C11000250
40	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030150

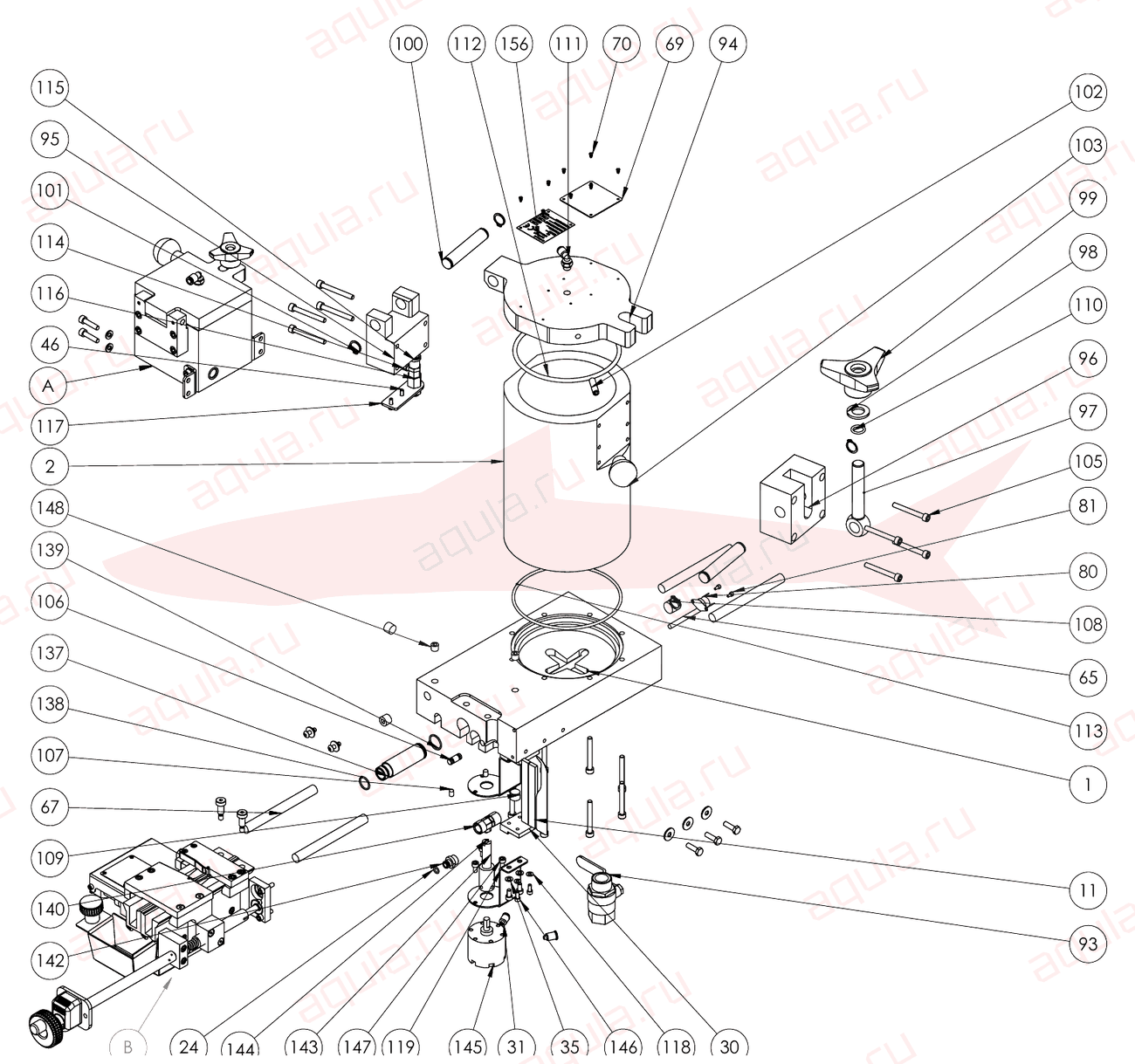

3.1 Ass. prefusore

Morgana DigiBook 150 · Префьюзер (предплавитель клея)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
—	ASS. GRUPPO ESTRUSOREУзел экструдера	A0106050-02
—	ASS.CLEANERУзел очистителя	A0106097-00
1	PIASTRA PREFUSOREПлита префьюзера	P0106051-02
2	PREFUSOREПрефьюзер (предплавитель)	P0106052-02
11	GUARNIZIONEУплотнение	C15100040
24	GUARNIZIONEУплотнение	C15100010
30	ISOLANTE CILINDROИзолятор цилиндра	P0106021-02
31	RACCORDOФитинг	C20030070
35	ROSETTA UNI 6592Шайба	C10600030
46	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030140
65	SONDAДатчик температуры	C40500010
67	RESISTENZAНагревательный элемент	C40600050
69	SEGNALETICA ALLUMINIO 60X60 BM16GТабличка алюминиевая	C16500020
70	RIVETTOЗаклёпка	C11100040
80	TERMOSTATOТермостат	C40400010
81	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030030
93	VALVOLA A SFERAШаровой кран	C20100010
94	COPERCHIO PREFUSOREКрышка префьюзера	P0106053-02
95	CERNIERA PREFUSOREПетля префьюзера	P0106054-00
96	SUPPORTO VITE CHIUSURAОпора винта закрытия	P0106055-00
97	VITE OCCHIELLOРым-болт	C10150010
98	ROSETTA UNI 6592Шайба	C10600080
99	VOLANTINOМаховичок	C12000070
100	PERNO ROTAZIONEОсь поворота	P0106056-00
101	SEGER PER ESTERNI UNI 7435Стопорное кольцо наружное	C10800130
102	GRANO UNI 5923Установочный винт	C10300470
103	IMPUGNATURAРукоятка	C12000080
105	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030460
106	SPINA DI CENTRAGGIOЦентрирующий штифт	P0106059-00
107	GRANO A PUNTA UNI 5927Установочный винт с конусом	C10320280
108	TAPPO CONICOЗаглушка коническая	C20060030
109	TAPPO CONICOЗаглушка коническая	C20060010
110	GUARNIZIONEУплотнение	C15100120
111	RACCORDOФитинг	C20030080
112	GUARNIZIONEУплотнение	C15100070
113	GUARNIZIONEУплотнение	C15100080
114	VALVOLA A SFERAШаровой кран	C20100020
115	RACCORDOФитинг	C20030090
116	RACCORDOФитинг	C20030100
117	SUPPORTO VALVOLA A SFERAОпора шарового крана	P0106076-00
118	ROSETTA UNI 6592Шайба	C10600020
119	SUPPORTO CILINDRO ROTANTEОпора поворотного цилиндра	P0106085-00
137	COLLETTOREКоллектор	P0106025-01
138	GUARNIZIONEУплотнение	C15100020
139	GUARNIZIONEУплотнение	C15100130
140	VALVOLA A SFERAШаровой кран	C20100050
142	MANICOTTO CLEANER VALVOLA LATO TESTAМуфта клапана очистителя со стороны головки	P0106081-00
143	ASTA DI COMANDO VALVOLAТяга управления клапаном	P0106082-00
144	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030050
145	CILINDROЦилиндр	C20010100
146	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030130
147	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030250
148	TAPPO CONICOЗаглушка коническая	C20060020
156	TARGHETTA CEТабличка CE	P0106112-00

3.2 Ass. cleaner (A)

Morgana DigiBook 150 · Очиститель (A)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
11	GUARNIZIONEУплотнение	C15100040
50	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030380
66	GRANO UNI 5923Установочный винт	C10300190
102	GRANO UNI 5923Установочный винт	C10300470
103	IMPUGNATURAРукоятка	C12000080
111	RACCORDOФитинг	C20030080
120	VASCA PULITOREВанна очистителя	P0106072-01
121	COPERCHIO PULITOREКрышка очистителя	P0106074-00
122	CERNIERA FISSAНеподвижный шарнир	P0106071-00
123	LAMIERA FISSAGGIO PULITOREЛист крепления очистителя	P0106070-00
124	ROSETTA UNI 6592Шайба	C10600040
125	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030410
126	VITE OCCHIELLOРым-болт	C10150020
127	VOLANTINOМаховичок	C12000090
128	ROSETTA UNI 6592Шайба	C10600060
129	SUPPORTO VITE PULITOREОпора винта очистителя	P0106069-00
130	SPINA CIL m6 TEMPR. RETT. UNI 6364-AШтифт цилиндрический	C10900920
131	ASSE DI FISSAGGIOКрепёжная ось	P0106075-00
132	SEGER PER ESTERNI UNI 7435Стопорное кольцо наружное	C10800080
133	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030420
134	GUARNIZIONEУплотнение	C15100050
135	FERMO PER GUARNIZIONEФиксатор уплотнения	P0106073-00
136	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060210

3.3 Ass. testa 1/2

Morgana DigiBook 150 · Клеевая головка, лист 1/2

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
6	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030280
9	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030300
18	VALVOLA A SFERAШаровой кран	C20100040
26	CARRELLOКаретка	P0106019-01
27	BOCCOLA AUTOL CILВтулка самосмазывающаяся цилиндрическая	C11700060
28	CILINDROЦилиндр	C20010090
29	SUPPORTO CILINDROОпора цилиндра	P0106020-02
30	ISOLANTE CILINDROИзолятор цилиндра	P0106021-02
31	RACCORDOФитинг	C20030070
32	AGGANCIO STELO CILINDROКрепление штока цилиндра	P0106022-01
33	FISSAGGIO AGGANCIOКрепление зацепа	P0106023-02
34	MOLLA SPILLOПружина иглы	P0106026-00
35	ROSETTA UNI 6592Шайба	C10600030
36	GRANO UNI 5923Установочный винт	C10300120
37	ANELLO DI BLOCCAGGIO DIN705Стопорное кольцо	C11300030
38	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050190
39	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030260
40	BLOCCAGGIO MOLLAФиксатор пружины	P0106027-00
41	VITE UNI 5739Винт	C10010140
42	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050100
43	GUIDA POSTERIOREЗадняя направляющая	P0106032-02
44	LARDONE MOBILE POSTERIOREПодвижная задняя планка (клин)	P0106033-01
45	LARDONE FISSO POSTERIOREНеподвижная задняя планка (клин)	P0406010-00
46	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030140
47	GRANO UNI 5923Установочный винт	C10300100
48	VASCHETTA RACCOLTA COLLAПоддон для клея	P0106029-02
49	MANOPOLA ZIGRINATAРучка рифлёная	C12000050
50	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030380
51	LARDONE FISSO ANTERIOREНеподвижная передняя планка (клин)	P0106037-00
54	CHIOCCIOLA GUIDA ANTERIOREГайка передней направляющей	P0106039-00
55	SUPPORTO LARDONE ANTERIOREОпора передней планки	P0106040-00
56	POSIZIONATOREФиксатор (позиционер)	C11450010
57	SPINA CIL h8 RETT ISO 2338-BШтифт цилиндрический	C10910260
58	LARDONE MOBILE ANTERIOREПодвижная передняя планка (клин)	P0106041-01
59	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030270
60	VITE DI SPALL D. D.06 M5 L 20 ISO 7379Винт с буртиком (призонный)	C10100060
61	SUPPORTO VITEОпора винта	P0406011-00
62	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030320
63	SUPPORTO CUSCINETTIОпора подшипников	P0106046-00
64	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050090
68	SUPPORTO LARDONE POSTERIOREОпора задней планки	P0106049-01
69	SEGNALETICA ALLUMINIO 60X60 BM16GТабличка алюминиевая	C16500020
70	RIVETTOЗаклёпка	C11100040
71	LAMIERA PROTEZIONE SPILLIЗащитный лист игл	P0106079-01
72	VITE UNI 5739Винт	C10010250
73	ALBERO VITEВал винта	P0406012-00
74	VITE TRASCINAMENTOВинт привода	P0106089-00
75	SEGER PER ESTERNI UNI 7435Стопорное кольцо наружное	C10800060
76	SPINA CIL m6 TEMPR. RETT. UNI 6364-AШтифт цилиндрический	C10900240
77	MOLLAПружина	C12500050
78	ROSETTA UNI 6592Шайба	C10600050
79	RINFORZO MOLLA SPILLOУсиление пружины иглы	P0106091-00
80	TERMOSTATOТермостат	C40400010
81	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030030
82	CUSCINETTO RADIALE A SFEREРадиальный шарикоподшипник	C16000180
83	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050180
84	CONTATOREСчётчик	C17000010
85	VITE UNI 5739Винт	C10010490
86	PROLUNGA MOVIMENTO VITEУдлинитель привода винта	P0406013-01
87	SUPPORTO CONTATOREОпора счётчика	P0406014-00
88	VOLANTINOМаховичок	C12000150
89	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030120
91	PROTEZIONE CAVI TESTA ASS.CENTRALEЗащита кабелей головки (центральный узел)	P0106104-00

3.4 Ass. centrale 2/2 (C)

Morgana DigiBook 150 · Клеевая головка, центральный узел, лист 2/2 (C)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
3	BLOCCO ESTRUSORE DXБлок экструдера правый	P0106014-03
4	SUPPORTO BRONZINE TESTINAОпора бронзовых втулок головки	P0106012-02
5	BLOCCO ESTRUSORE SXБлок экструдера левый	P0106013-03
6	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030280
7	SPINA CONIC. FORO FILET. ISO8736-AШтифт конический с резьбовым отверстием	C10950070
8	SPINA CONIC. FORO FILET. ISO8736-AШтифт конический с резьбовым отверстием	C10950030
9	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030300
10	BOCCOLA CENTRAGGIO SPILLOЦентрирующая втулка иглы	P0106015-03
11	GUARNIZIONEУплотнение	C15100040
12	ANELLO BLOCCAGGIO GUARNIZIONEКольцо фиксации уплотнения	P0106078-01
13	GUARNIZIONEУплотнение	C15100160
14	SPILLOИгла (клапана)	P0106028-01
15	SEDE SPILLO D.2Седло иглы	P0106017-05
16	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050080
17	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050070
19	GUARNIZIONEУплотнение	C15100151
20	GRANO UNI 5923Установочный винт	C10300210
21	TAPPO SEDE SPILLOЗаглушка седла иглы	P0406016-00
22	GUARNIZIONEУплотнение	C15100100
23	TAPPO SPILLOЗаглушка иглы	P0406017-00
65	SONDAДатчик температуры	C40500010
66	GRANO UNI 5923Установочный винт	C10300190
67	RESISTENZAНагревательный элемент	C40600050
90	ISOLANTE MOTORIDUTTOREИзолятор мотор-редуктора	P0106031-01

4.1 Ass. pressa

Morgana DigiBook 150 · Пресс

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	CAMMA SOLLEVAMENTOКулачок подъёма	P0108011-02
2	RONDELLA PER BIELLAШайба шатуна	P0108012-00
3	FULCRO BIELLAОсь шатуна	P0108013-01
4	BIELLAШатун	P0108014-00
5	BOCCOLA AUTOL FLВтулка самосмазывающаяся с буртом	C11750310
6	LIMITATORE DI CORSAОграничитель хода	P0108015-00
16	GRANO UNI 5923Установочный винт	C10300210
19	CAMMA LINEAREЛинейный кулачок	P0108020-00
20	PIASTRA DORSOПлита корешка	P0408018-00
21	ROSETTA UNI 6592Шайба	C10600050
22	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030260
23	LAMIERA UNIONEСоединительный лист	P0108022-00
24	VITE UNI 5739Винт	C10010520
25	BOCCOLA AUTOL FLВтулка самосмазывающаяся с буртом	C11750500
27	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060480
28	SOSTEGNO PIASTRA ANTERIOREОпора передней плиты	P0108063-00
29	ROSETTA UNI 6592Шайба	C10600040
30	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030410
31	PIASTRA ANTERIOREПередняя плита	P0408015-01
32	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050300
33	PIASTRA POSTERIOREЗадняя плита	P0408019-00
34	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050290
35	ZERO COPERTINAНулевой упор обложки	P0108026-01
37	LEVA DI FINECORSAРычаг концевого выключателя	P0108028-00
38	SPINA ELASTICA UNI 6873Штифт пружинный	C11000510
42	AGGANCIO SUPPORTO PIASTRA ANT.Крепление опоры передней плиты	P0108032-00
44	DISTANZIALE CAMMA LINEAREПроставка линейного кулачка	P0108033-01
45	SUPPORTO SENSOREОпора датчика	P0108034-01
46	SENSORE M8Датчик	C40020020
47	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030290
48	DADO UNI 5588Гайка	C10410030
54	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030390
57	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030250
59	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060130
60	LAMIERA RINFORZO CARRELLOЛист усиления каретки	P0108059-00
61	LAMIERA RINFORZO CARRELLO INFERIOREНижний лист усиления каретки	P0108060-01
62	LISTELLO APPOGGIO GRANIПланка под установочные винты	P0108065-00
83	ROSETTA UNI 6593Шайба	C10610050
84	GRANO UNI 5923Установочный винт	C10300110
85	CONTATOREСчётчик	C17000020
86	VOLANTINOМаховичок	C12000150
87	SUPPORTO CONTATOREОпора счётчика	P0406014-00
88	SUPPORTO ALBEROОпора вала	P0408028-00
89	AGGANCIO ALBERO FLESSIBILEКрепление гибкого вала	P0408029-00
90	ROSETTA UNI 6592Шайба	C10600070
91	ALBERO FLESSIBILE DIAM. 8Гибкий вал	P0408030-00
92	SEGER PER ESTERNI UNI 7435Стопорное кольцо наружное	C10800120
93	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050200
94	VITE UNI 5739Винт	C10010510
95	VITE UNI 5739Винт	C10010270
96	ROSETTA DIN 6340Шайба	C10640050
97	VITE UNI 5739Винт	C10010500
98	DADO AUTOBL EN ISO 10511Гайка самоконтрящаяся	C10430050

4.2 Ass. motore 1/2

Morgana DigiBook 150 · Привод пресса, лист 1/2

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
18	DADO UNI 5588Гайка	C10410050
25	BOCCOLA AUTOL FLВтулка самосмазывающаяся с буртом	C11750500
29	ROSETTA UNI 6592Шайба	C10600040
30	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030410
36	ALBERO SXВал левый	P0108027-01
38	SPINA ELASTICA UNI 6873Штифт пружинный	C11000510
39	ANELLO DI BLOCCAGGIO DIN705Стопорное кольцо	C11300100
40	LEVA CILINDROРычаг цилиндра	P0108031-00
41	BOCCOLA AUTOL CILВтулка самосмазывающаяся цилиндрическая	C11700100
43	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030400
46	SENSORE M8Датчик	C40020020
49	LEVA A CAMMAКулачковый рычаг	P0108035-01
50	RIDUTTOREРедуктор	C14020080
51	SUPPORTO RIDUTTOREОпора редуктора	P0108036-02
52	DADO AUTOBL EN ISO 10511Гайка самоконтрящаяся	C10430040
53	MOTOREДвигатель	C40100010
55	ALBERO DXВал правый	P0108041-01
56	LINGUETTA UNI 6604Шпонка призматическая	C11200540
58	GRANO A PUNTA UNI 5927Установочный винт с конусом	C10320200
78	FORCELLAВилка	C11500150
79	ASSE TIRO MOLLAОсь натяжения пружины	P0408022-00
80	ANELLO DI BLOCCAGGIO DIN705Стопорное кольцо	C11300030
81	SUPPORTO MOLLAОпора пружины	P0408021-01
82	MOLLAПружина	C12050070
83	ROSETTA UNI 6593Шайба	C10610050
95	VITE UNI 5739Винт	C10010270
99	GRANO UNI 5923Установочный винт	C10300290

4.3 Ass. motore 2/2

Morgana DigiBook 150 · Привод пресса, лист 2/2

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
21	ROSETTA UNI 6592Шайба	C10600050
26	ROSETTA UNI 6592Шайба	C10600030
48	DADO UNI 5588Гайка	C10410030
63	PIANO APPOGGIO COPERTINEСтол подачи обложек	P0408020-01
64	ASSE SQUADRA PIANO COP.Ось угольника стола обложек	P0408010-00
65	SUPPORTOОпора (кронштейн)	C16300010
66	SQUADRA COPERTINAУгольник обложки	P0408014-01
67	CHIOCCIOLAГайка ходового винта	C11820020
68	VITE UNI 5739Винт	C10010260
69	PERNO BATTUTA COPERTINAУпорный палец обложки	P0108056-00
70	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060160
71	ROSETTA UNI 6592Шайба	C10600020
72	GIUNTO ASSE FLESSIBILEМуфта гибкого вала	P0408011-00
73	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030150
74	DADO AUTOBL EN ISO 10511Гайка самоконтрящаяся	C10430020
75	DADO AUTOBL EN ISO 10511Гайка самоконтрящаяся	C10430030
76	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050220

4.4 Fianco destro (A)

Morgana DigiBook 150 · Правая боковина (A)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
7	FIANCO MOBILEПодвижная боковина	P0108016-03
8	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030520
9	FULCRO BIELLAОсь шатуна	P0108013-03
10	CUSCINETTO RADIALE A SFEREРадиальный шарикоподшипник	C16000160
11	DISTANZIALE CUSCINETTOПроставка подшипника	P0108017-00
12	DISTANZIALE CARROПроставка каретки	P0108018-00
13	PERNO 1 ANELLO IRПалец (ось)	P0108019-00
14	ANELLO INTERNO IRВнутреннее кольцо подшипника IR	C16200010
15	SPINA CIL m6 TEMPR. RETT. UNI 6364-AШтифт цилиндрический	C10900920
16	GRANO UNI 5923Установочный винт	C10300210
17	GRANOУстановочный винт	C10340010
18	DADO UNI 5588Гайка	C10410050

4.5 Fianco destro (B)

Morgana DigiBook 150 · Правая боковина (B)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
7	FIANCO MOBILEПодвижная боковина	P0108016-03
8	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030520
9	FULCRO BIELLAОсь шатуна	P0108013-03
10	CUSCINETTO RADIALE A SFEREРадиальный шарикоподшипник	C16000160
11	DISTANZIALE CUSCINETTOПроставка подшипника	P0108017-00
12	DISTANZIALE CARROПроставка каретки	P0108018-00
13	PERNO 1 ANELLO IRПалец (ось)	P0108019-00
14	ANELLO INTERNO IRВнутреннее кольцо подшипника IR	C16200010
15	SPINA CIL m6 TEMPR. RETT. UNI 6364-AШтифт цилиндрический	C10900920
16	GRANO UNI 5923Установочный винт	C10300210
17	GRANOУстановочный винт	C10340010
18	DADO UNI 5588Гайка	C10410050

5 Gruppo fresa

Morgana DigiBook 150 · Фрезерный узел

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	SUPPORTO GRECATORIОпора рифлёвщиков	P0405015-02
2	ROSETTA UNI 6593Шайба	C10610040
3	MOTOREДвигатель	C40100100
4	SCATOLA GRECATORIКорпус рифлёвщиков	P0405020-01
5	ROSETTA UNI 6592Шайба	C10600040
6	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030390
7	DEFLETTORE POSTERIOREДефлектор задний	P0405022-02
8	DEFLETTORE ANTERIOREДефлектор передний	P0405021-02
9	PIATTO DI ISPEZIONEСмотровая пластина	P0405012-00
10	DISTANZIALE RISCONTROПроставка упора	P0405013-01
11	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030120
12	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030150
13	ROSETTA UNI 6593Шайба	C10610020
14	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030140
15	ROSETTA UNI 6592Шайба	C10600020
16	RIPARO FRESAКожух фрезы	P0405014-01
17	PATTINO DI SCORRIMENTOБашмак скольжения	P0405016-00
18	SUPPORTO RIPAROОпора кожуха	P0405017-00
19	ASSE ROTAZIONE RIPAROОсь поворота кожуха	P0405018-00
20	BOCCOLA AUTOL FLВтулка самосмазывающаяся с буртом	C11750310
21	ROSETTA UNI 6592Шайба	C10600070
22	SEGER PER ESTERNI UNI 7435Стопорное кольцо наружное	C10800100
23	MOLLA A TORSIONEПружина кручения	C12080010
24	SPINA ELASTICA UNI 6873Штифт пружинный	C11000250
25	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060340
26	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030280
27	DADO UNI 5588Гайка	C10410030
28	ANTIROTAZIONE MOLLAФиксатор пружины от проворота	P0405019-00
29	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030370
30	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030270
31	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060100
32	PIEDINO IN NEOPRENEОпора неопреновая	C11900010
33	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030160
34	FRESA DIAMETRO 110 Z=24Фреза	P0405031-00
35	RISCONTRO FRESAУпор фрезы	P0405025-00
36	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060220
37	ROUGHENING H=0,3 RB A 90°Узел рифления	P0405026-00
38	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030260
39	SEGNALETICA ALLUMINIO 60X60 BM77GТабличка алюминиевая	C16500010
40	RIVETTOЗаклёпка	C11100040
41	SPAZZOLAЩётка	P0405030-00
42	DISTANZIALE SPAZZOLAПроставка щётки	P0405029-00
43	DISTANZIALE ROUGHENING 0,1Проставка узла рифления	P0405026-00

6 Gruppo morsa

Morgana DigiBook 150 · Зажим (тиски)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	GANASCIA FISSAНеподвижная губка	P0403011-01
2	GANASCIA MOBILEПодвижная губка	P0403012-00
3	LAMIERA SUPPORTO INFERIOREНижний опорный лист	P0403013-00
4	LAMIERA TRASCINAMENTO MORSAЛист привода зажима	P0403014-02
5	BARRA MORSAПланка зажима	P0403015-00
6	CURSOREПолзун (каретка направляющей)	P0403016-00
7	BARRA MOLLAПланка пружины	P0403017-00
8	BOCCOLA AUTOL CILВтулка самосмазывающаяся цилиндрическая	C11700360
9	MOLLAПружина	C12050070
10	ROSETTA UNI 6592Шайба	C10600060
11	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030610
12	SUPPORTO BOCCOLE SXОпора втулок левая	P0403018-00
13	SUPPORTO BOCCOLE DXОпора втулок правая	P0403019-00
14	ROSETTA UNI 6592Шайба	C10600040
15	VITE UNI 5739Винт	C10010380
16	RINFORZO GANASCIA MOBILEУсиление подвижной губки	P0403020-00
17	TIRANTE CHIUSURAТяга закрытия	P0403021-00
18	LEVA APERTURAРычаг открытия	P0403022-00
19	PIASTRA AGGANCIOПлита крепления	P0403023-00
20	LAMIERA COPERTURA SUPERIOREВерхний лист-кожух	P0403024-01
21	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050300
22	LAMIERA COPERTURA LATERALEБоковой лист-кожух	P0403025-00
23	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030420
24	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050210
25	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050200
26	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050090
27	ROSETTA UNI 6592Шайба	C10600030
28	VITE UNI 5739Винт	C10010260
29	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060220
30	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060340
31	GRANO UNI 5923Установочный винт	C10300180
32	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050080
33	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030390
34	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030270
35	PIASTRA BLOCCAGGIOФиксирующая плита	P0403026-01
36	ROSETTA DIN 6340Шайба	C10640050
37	MANIGLIAРучка	C12000140
38	RONDELLA LEVAШайба рычага	P0403028-00
39	PERNO LEVAПалец рычага	P0403027-02
40	GRANO UNI 5923Установочный винт	C10300200
41	ARCHETTO ALTOСкоба верхняя	P0103016-00
42	IMPUGNATURAРукоятка	C12000130
43	ROSETTA UNI 6592Шайба	C10600050
44	DADO UNI 5588Гайка	C10410050
45	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030240
46	LAMIERA CONTENIMENTOОграждающий лист	P0403029-00
47	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030430
48	PATTINO SCORRIMENTOБашмак скольжения	P0403032-00
49	ETICHETTA MISURA MORSAНаклейка шкалы зажима	P0401050-00
50	POSIZIONATOREФиксатор (позиционер)	C11450020
51	MOLLAПружина	C12050080
52	ECCITATOREВозбудитель (вибратор)	P0403033-00
53	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060260
54	ANELLO DI BLOCCAGGIO DIN705Стопорное кольцо	C11300030
55	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060010
56	ARCHETTO BASSOСкоба нижняя	P0103034-01
57	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030290
58	VITE TSPEI 10.9 ZINC UNI 5933Винт с потайной головкой под шестигранник	C10060330
59	VITE UNI 5739Винт	C10010400
60	DADO UNI 5588Гайка	C10410040
61	DADO UNI 5589Гайка	C10420140
62	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030060

7 Gruppo pareggiatore

Morgana DigiBook 150 · Выравниватель (джоггер)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	PIANO PAREGGIATOREСтол выравнивателя	P0404011-00
2	DISTANZIALE PAREGGIATOREПроставка выравнивателя	P0404013-00
3	ROSETTA UNI 6592Шайба	C10600040
4	VITE UNI 5739Винт	C10010420
5	SUPPORTO PAREGGIATOREОпора выравнивателя	P0404014-00
6	DADO UNI 5588Гайка	C10410040
7	CONTENIMENTO CARTAОграничитель бумаги	P0404012-00
8	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030390
9	ROSETTA UNI 6592Шайба	C10600020
10	VITE TCEI 8.8 ZINC UNI 5931Винт с цилиндрической головкой под шестигранник	C10030130
11	VITE TBEI 10.9 ZINC UNI 7380Винт с полукруглой головкой под шестигранник	C10050300
12	DADO AUTOBL EN ISO 10511Гайка самоконтрящаяся	C10430040
