Morgana FSN — каталог запчастей

Ротационный нумератор-перфоратор Morgana FSN с вакуумной подачей (Suction Feed Rotary). Parts Manual 60-010, issue 4 (февраль 2013).

6-01-11Main Assembly 50Hz — основная рама
8-52-01Platen — платен (опорный вал)
6-51-11Main Print Shaft Metric — главный печатный вал
6-61-11Input & Output — валы подачи и вывода
6-59-12Paper Control — входной стол и датчик листа
6-57-11Inking System — красочный аппарат

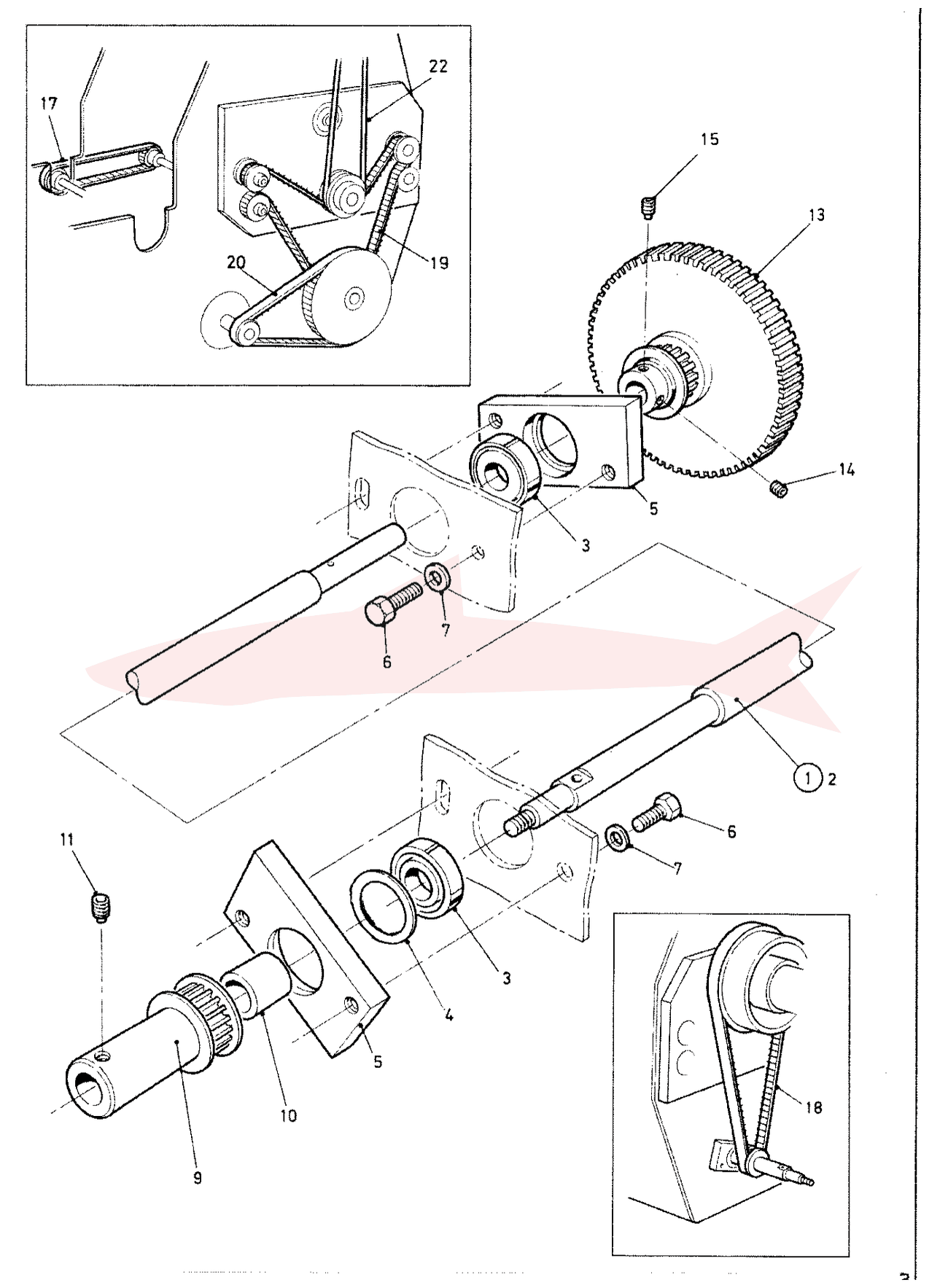

6-10-11Transmission — привод (шкивы и ремни)
6-44-11Wiring Loom 50Hz — жгут проводов

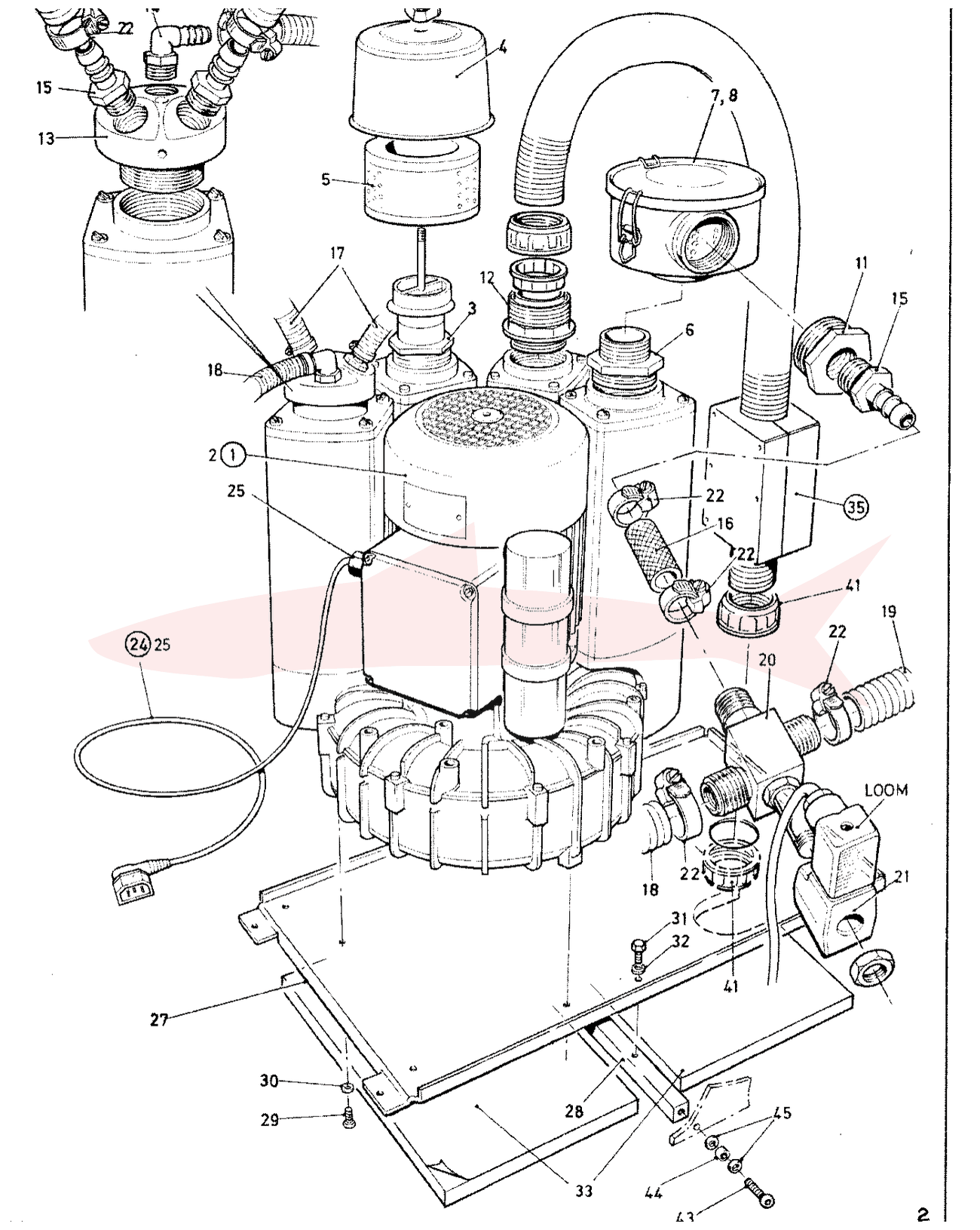

6-20-11Compressor 50Hz — компрессор

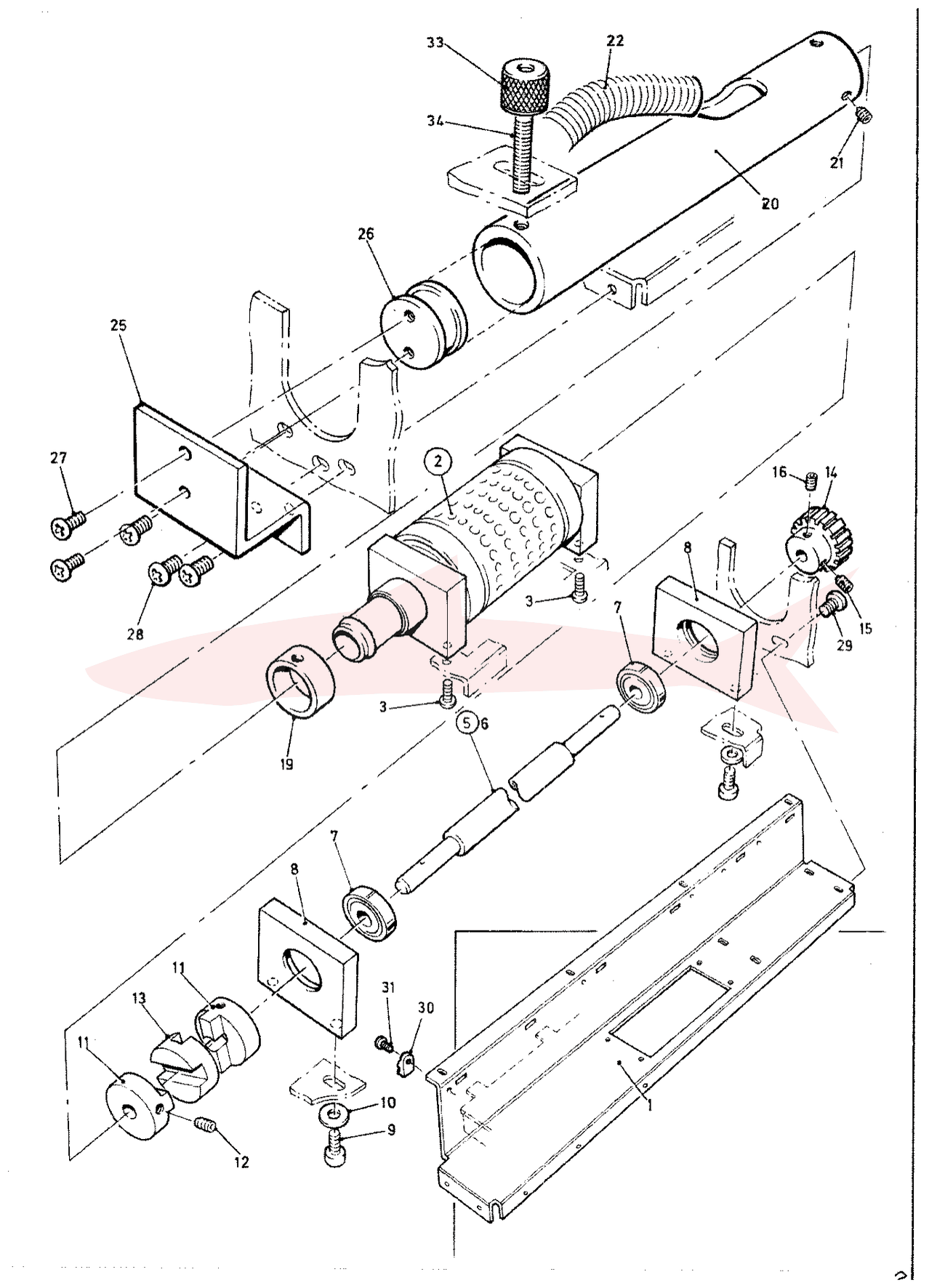

6-60-11Vacuum Roller Installation — вакуумный ролик

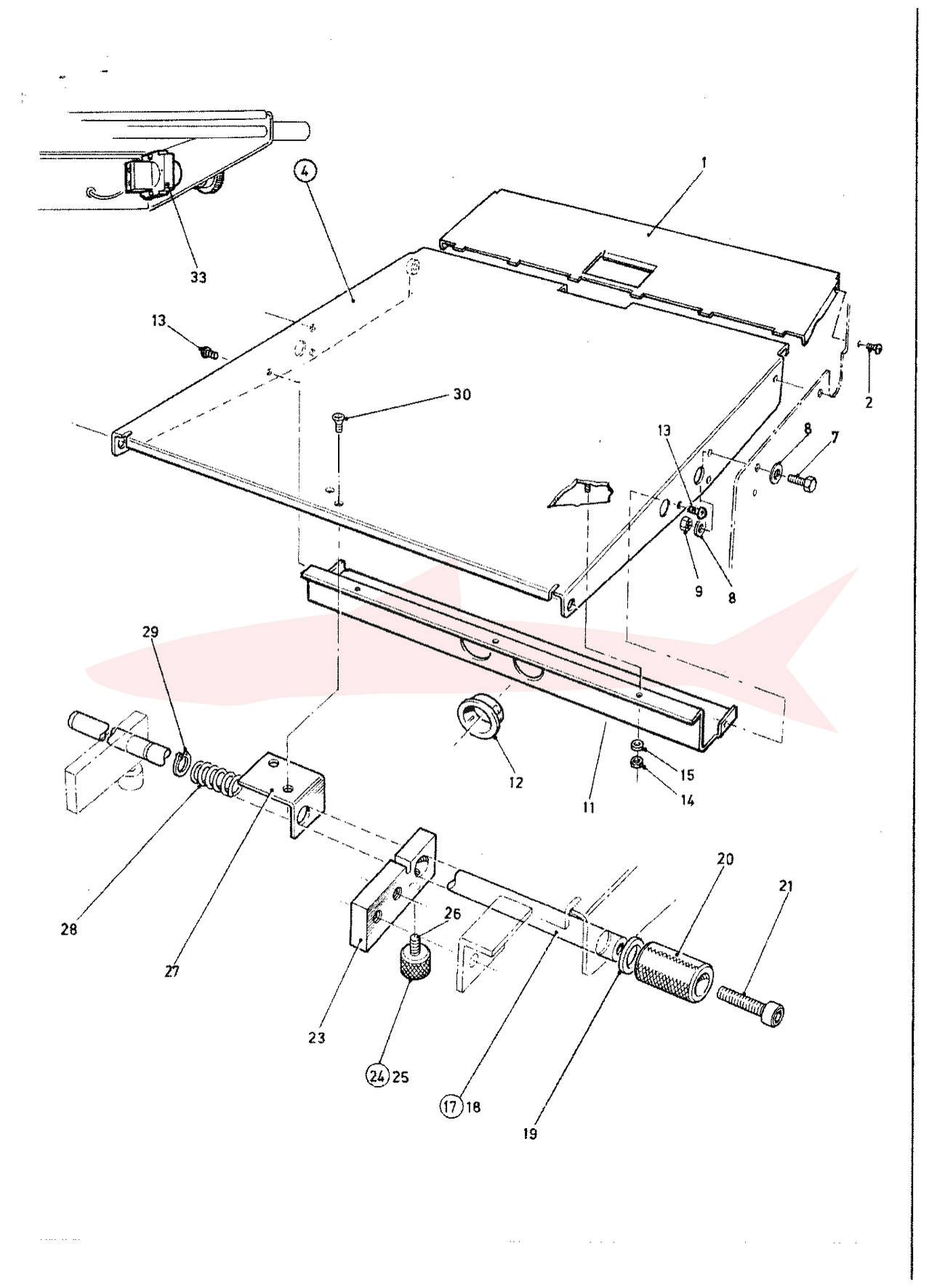

6-15-11Loading Table — стол загрузки

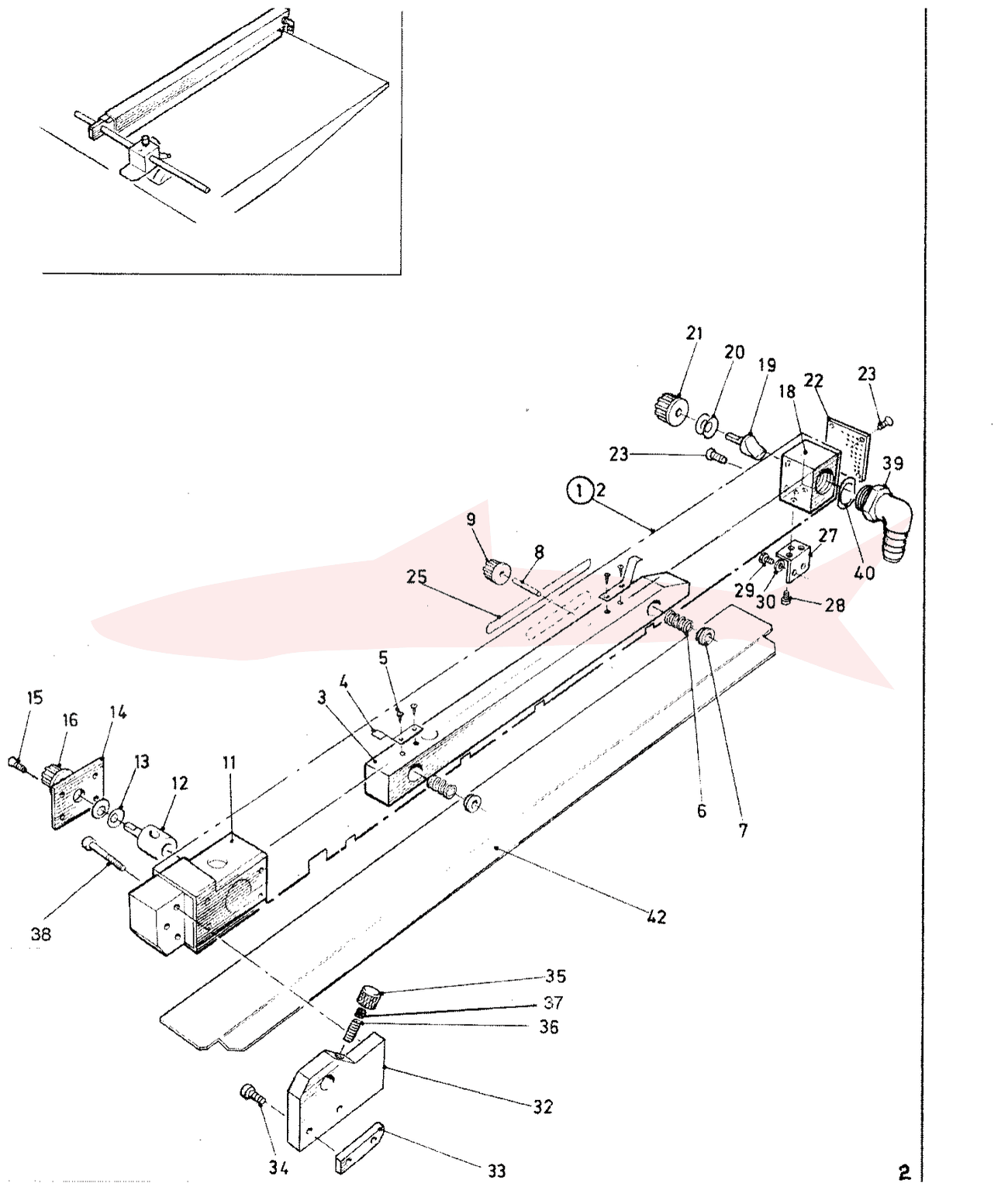

6-13-01Manifold — Operator Side — воздушный коллектор, сторона оператора

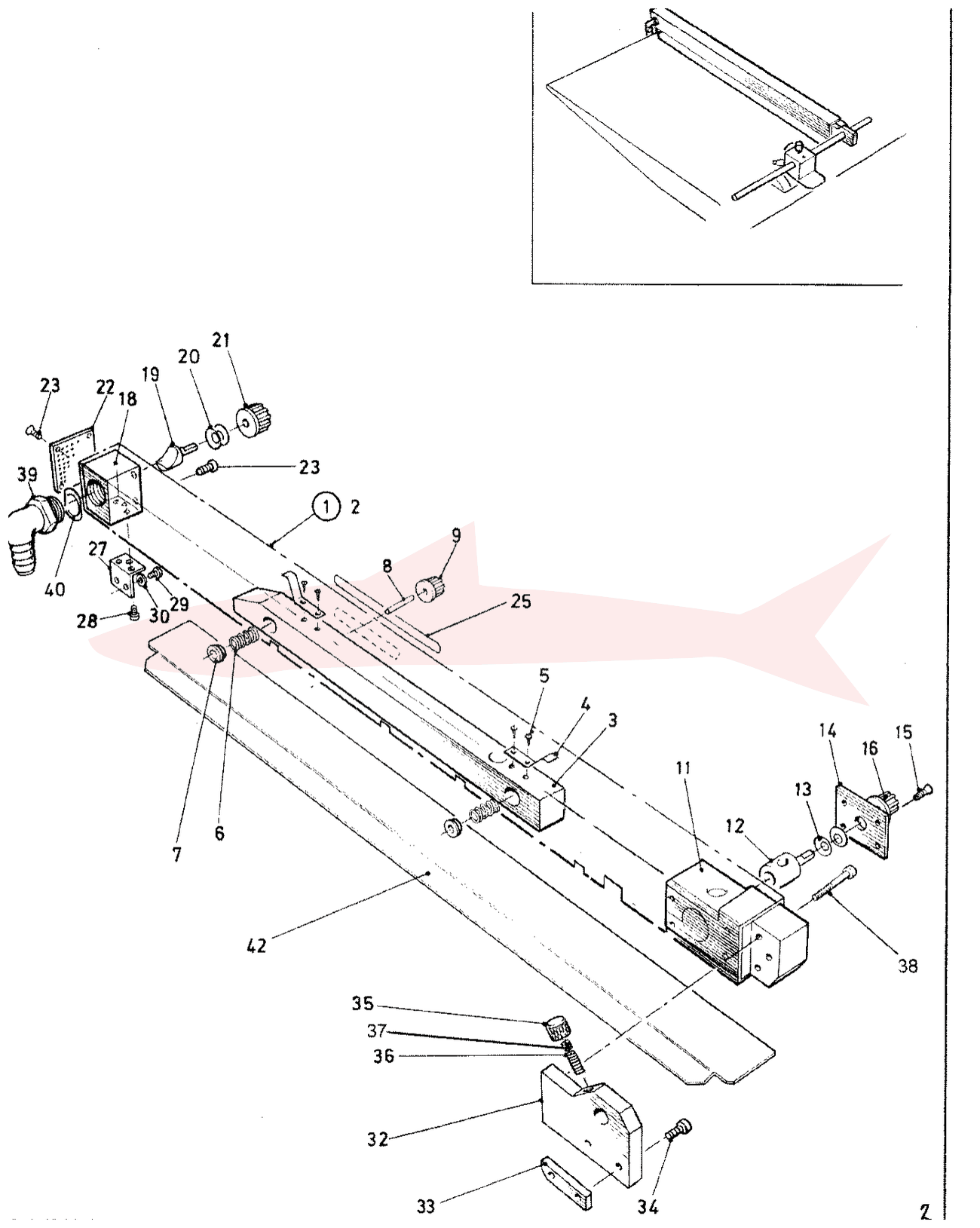

6-13-02Manifold — Drive Side — воздушный коллектор, сторона привода

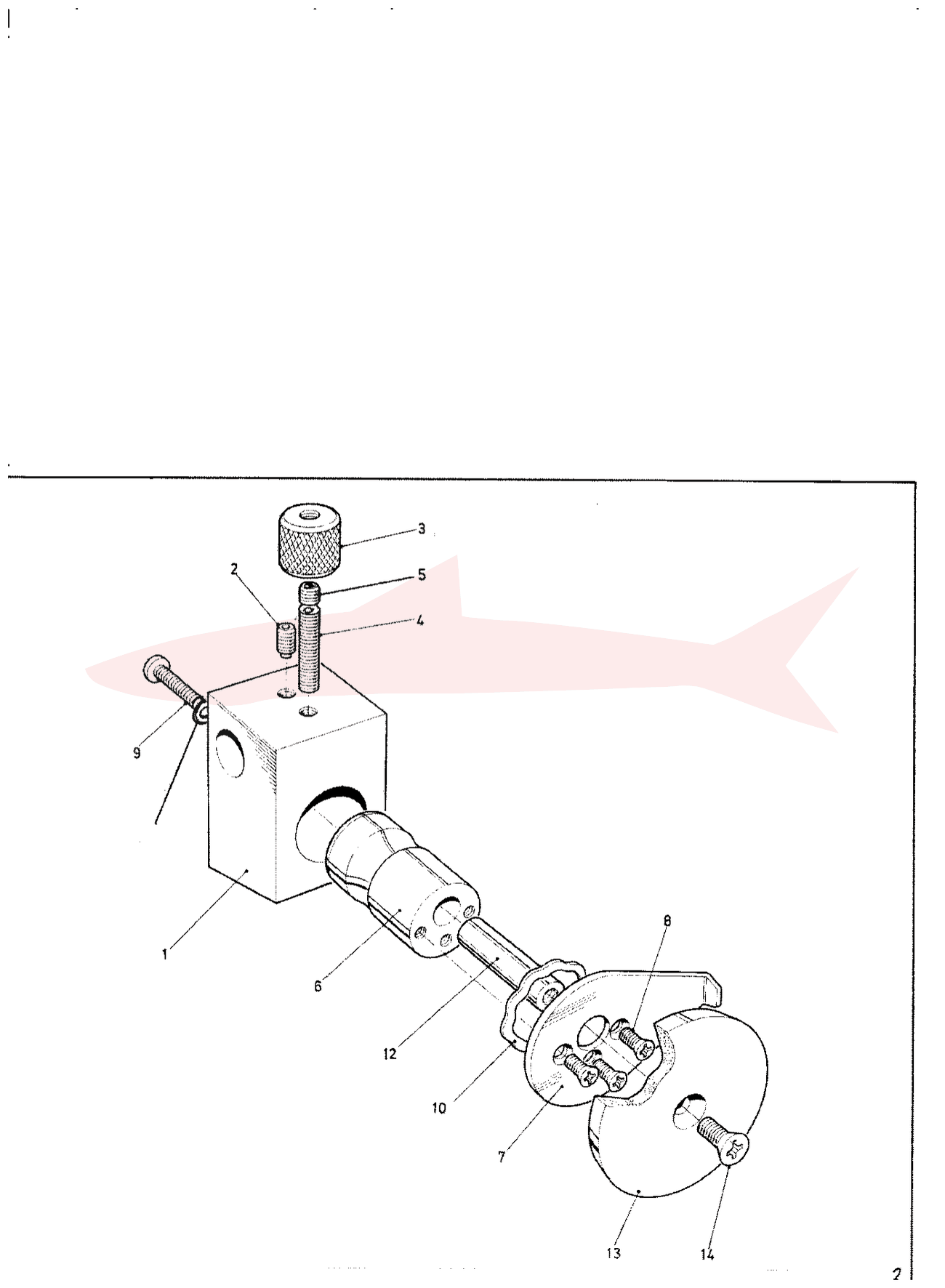

1-42-03Papergate Assembly — заслонка подачи

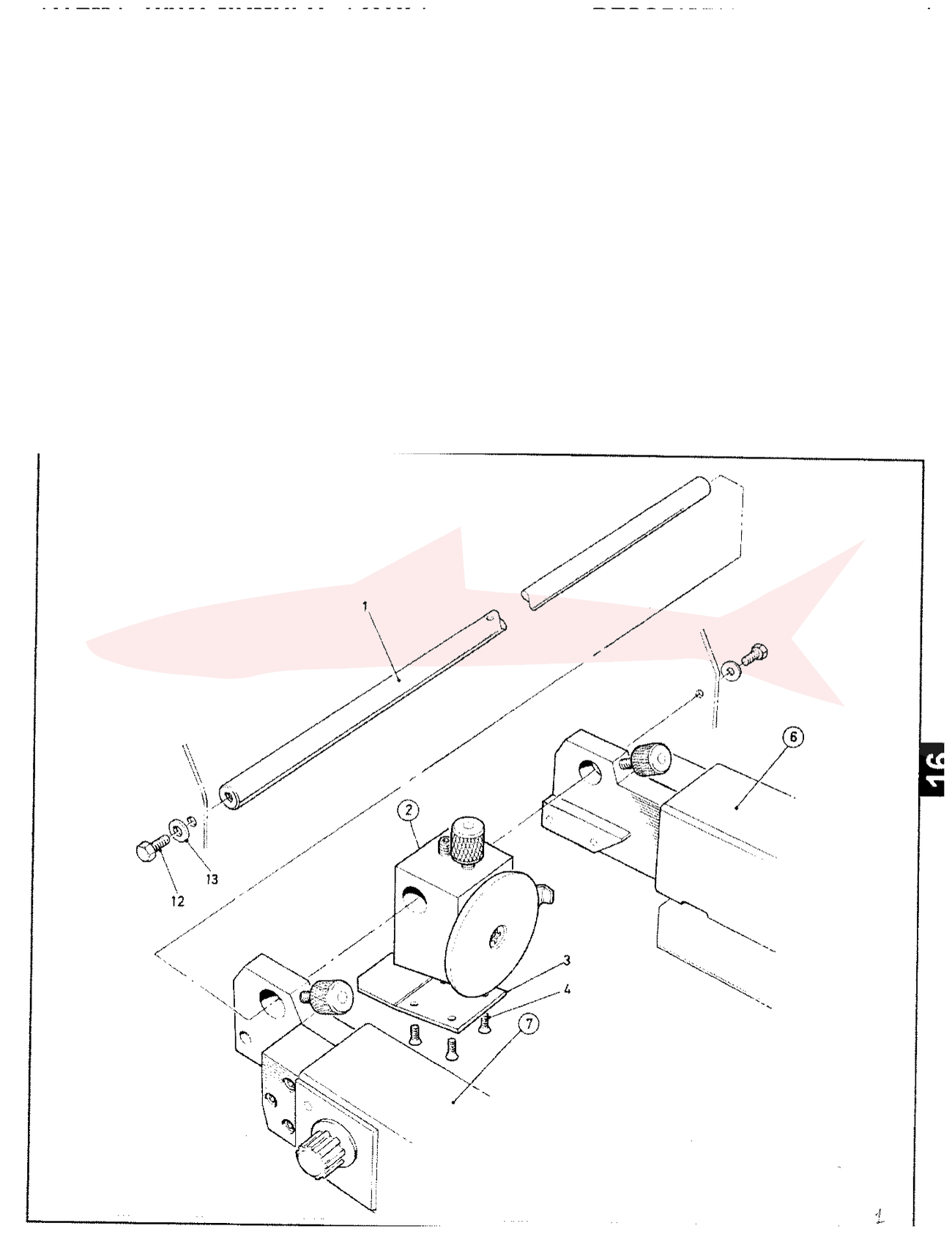

6-41-11Sheet Separation — отделение листа

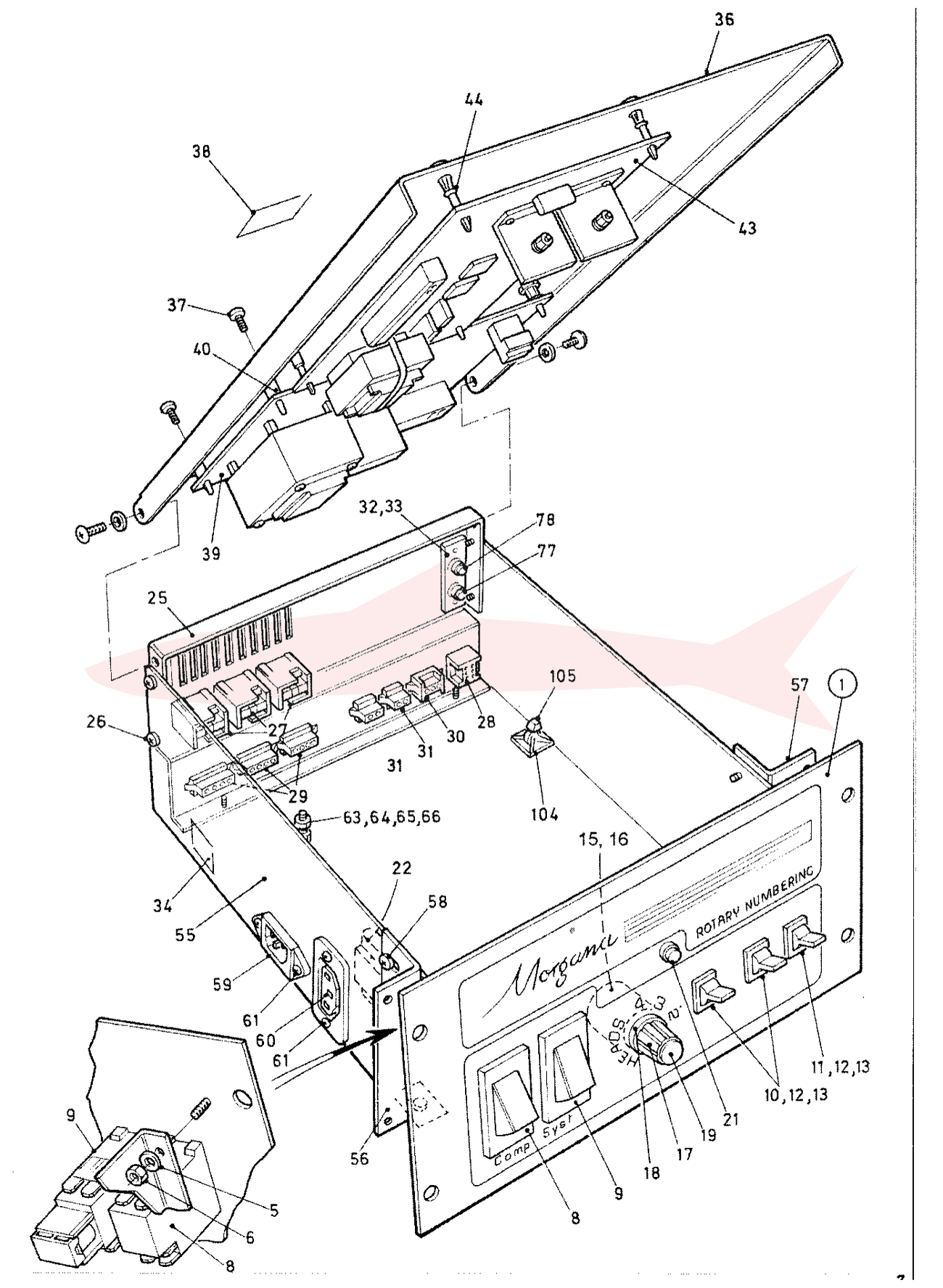

6-04-11Control System 50Hz — система управления

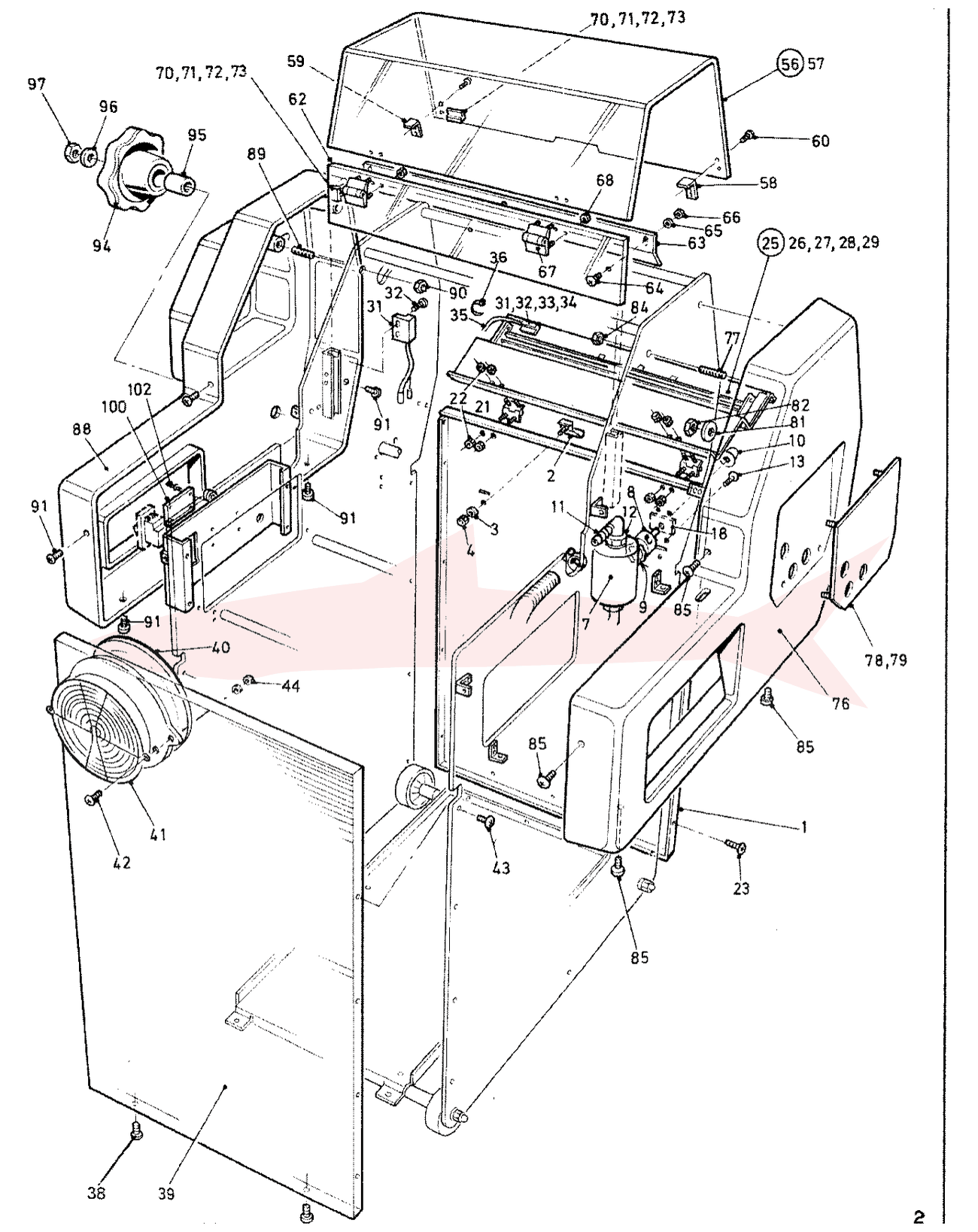

6-03-11Guards & Covers — ограждения и крышки

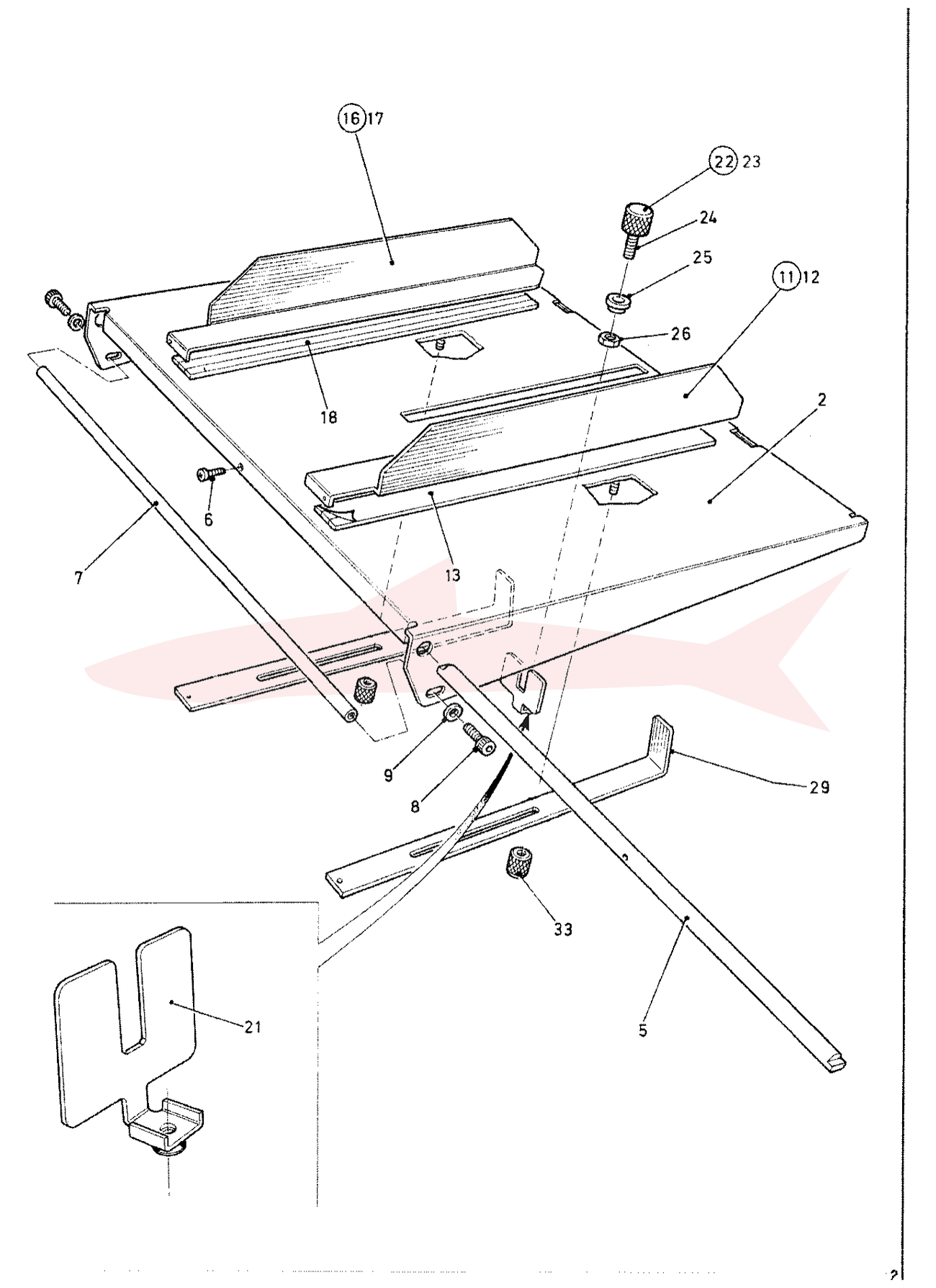

8-69-01Stacker — приёмный лоток

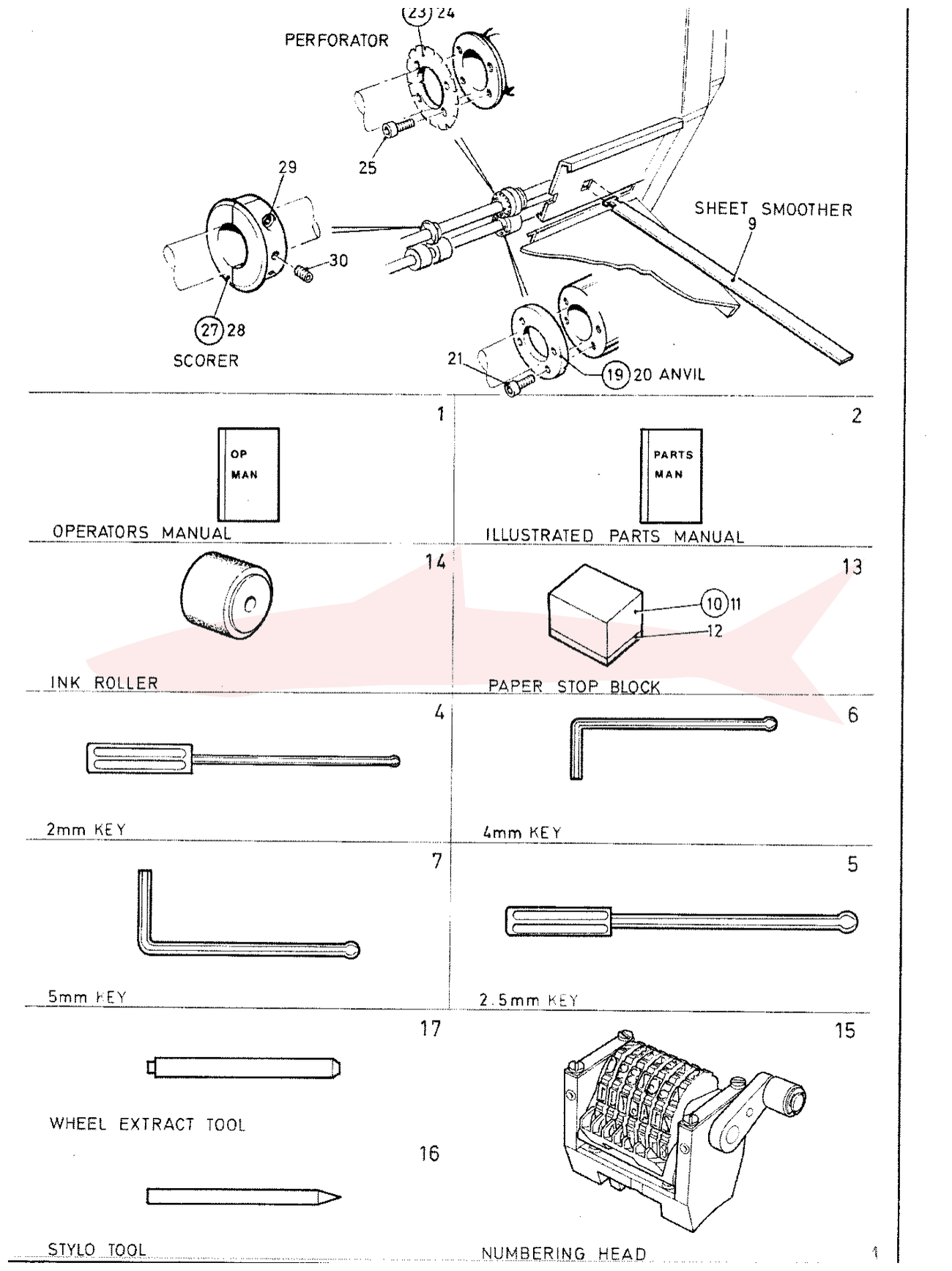

6-95-01Dispatch Kit — комплект поставки и инструмент
Accessories & Options — принадлежности и опции

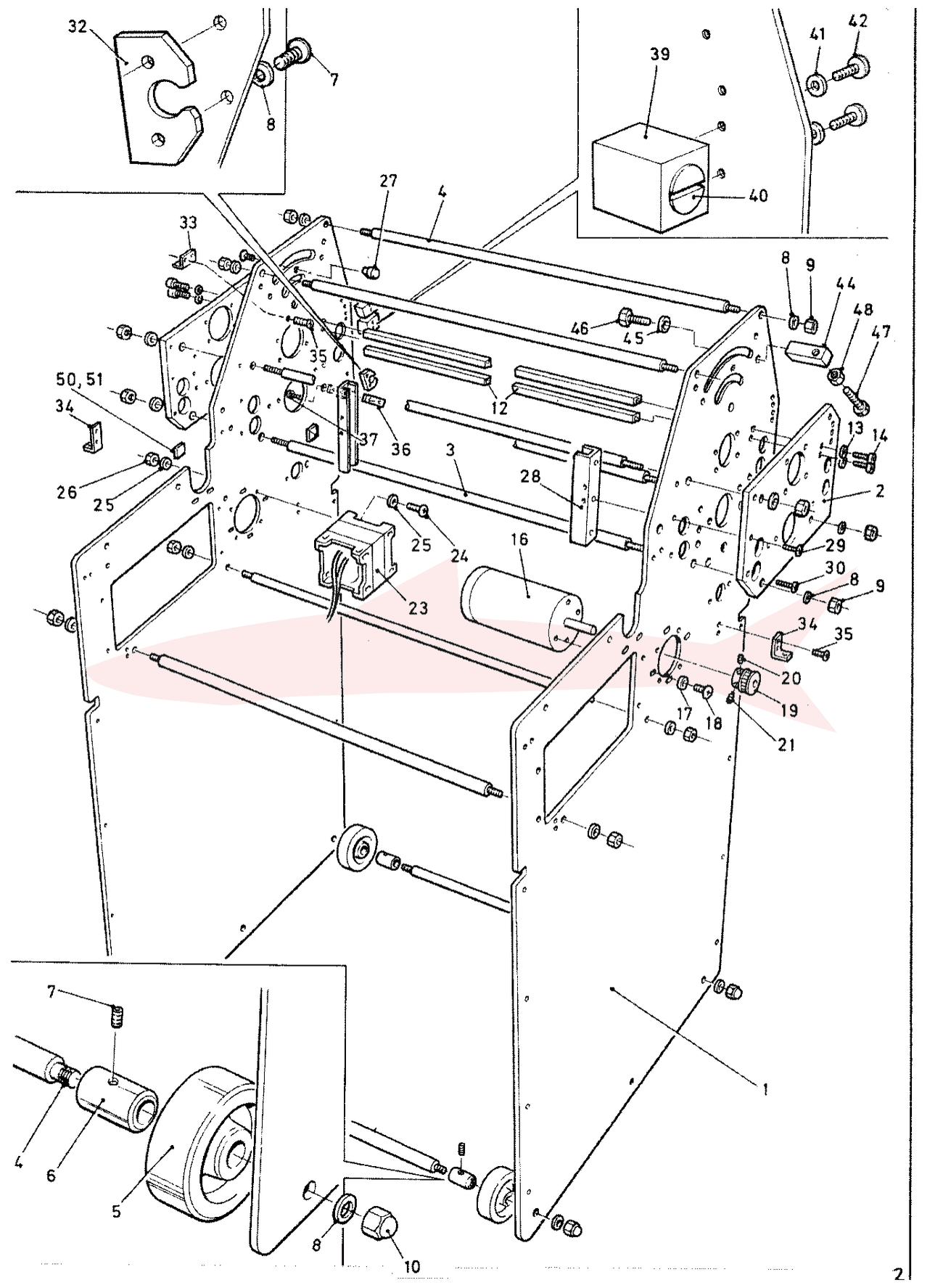

6-01-11 Main Assembly 50Hz

Morgana FSN · Основная рама

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	SIDE PLATE - FSN II	65-020-0
2	PRINCIPLE BEARING HOUSING	82-009-1
3	TIE BAR (THICK)	002-003-3
4	TIE BAR (THIN)	52-003-3
5	NYLON WHEEL	62-006-3
6	COLLAR	62-011-X
7	SCREW - SOCKET SET KN - M5 x 5 LONG	407-01-050-005
8	WASHER - PLAIN - M8	481-080
9	NUT - FULL - M8	461-01-080
10	NUT - DOMED - M8 (LONG)	463-01-080
12	ADVANCE SHAFT	82-010-3
13	WASHER - PLAIN - M6	481-060
14	SCREW - SOCKET CAP HEAD - M6 x 25 LONG	403-01-060-025
16	MOTOR PERMANENT MAGNET (EMD - PM 63)	610-007
17	WASHER - PLAIN - M5	481-050
18	SCREW - PAN POZI TAPTITE - M5 x 12 LONG	401-02-050-012
19	TIMING PULLEY 16 XL FLANGED	56-003-3
20	SCREW - SOCKET SET FLAT - M4 x 6 LONG	409-01-040-006
23	CHOKE (ARMATURE) 3.5A	613-135
24	SCREW - HEX HEAD SET - M4 x 10 LONG	415-01-040-010
25	WASHER - PLAIN - M4	481-040
26	NUT - FULL - M4	461-01-040
27	PLUG - INK POD	61-015-4
28	GUARD SLIDE	65-034-3
29	SCREW - PAN POZI TAPTITE - M4 x 25 LONG	401-02-040-025
30	SCREW - PAN POZI TAPTITE - M4 x 20 LONG	401-02-040-020
32	CATCH PLATE	52-015-3
33	SPRING RETENTION BRACKET	57-031-3
34	SIDE COVER BRACKET	83-026-3
35	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
36	STOP PAD - STACKER	81-022-4
37	SCREW - PAN POZI TAPTITE - M4 x 10 LONG	401-02-040-010
39	MAGNET HOUSING	81-013-4
40	MAGNET (CF12 - 00)	601-071
41	WASHER - PLAIN - M3	481-030
42	SCREW - PAN POZI TAPTITE - M3 x 8 LONG	401-02-030-008
44	ADJUSTER BLOCK (INKING)	52-006-3
45	WASHER - PLAIN - M6	481-060
46	SCREW - HEX HEAD SET - M6 x 10 LONG	415-01-060-010
47	SCREW - HEX HEAD SET - M6 x 25 LONG	415-01-060-025
48	NUT - FULL - M6	461-01-060
50	CABLE TIE MOUNTING EYELET	613-339
51	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008

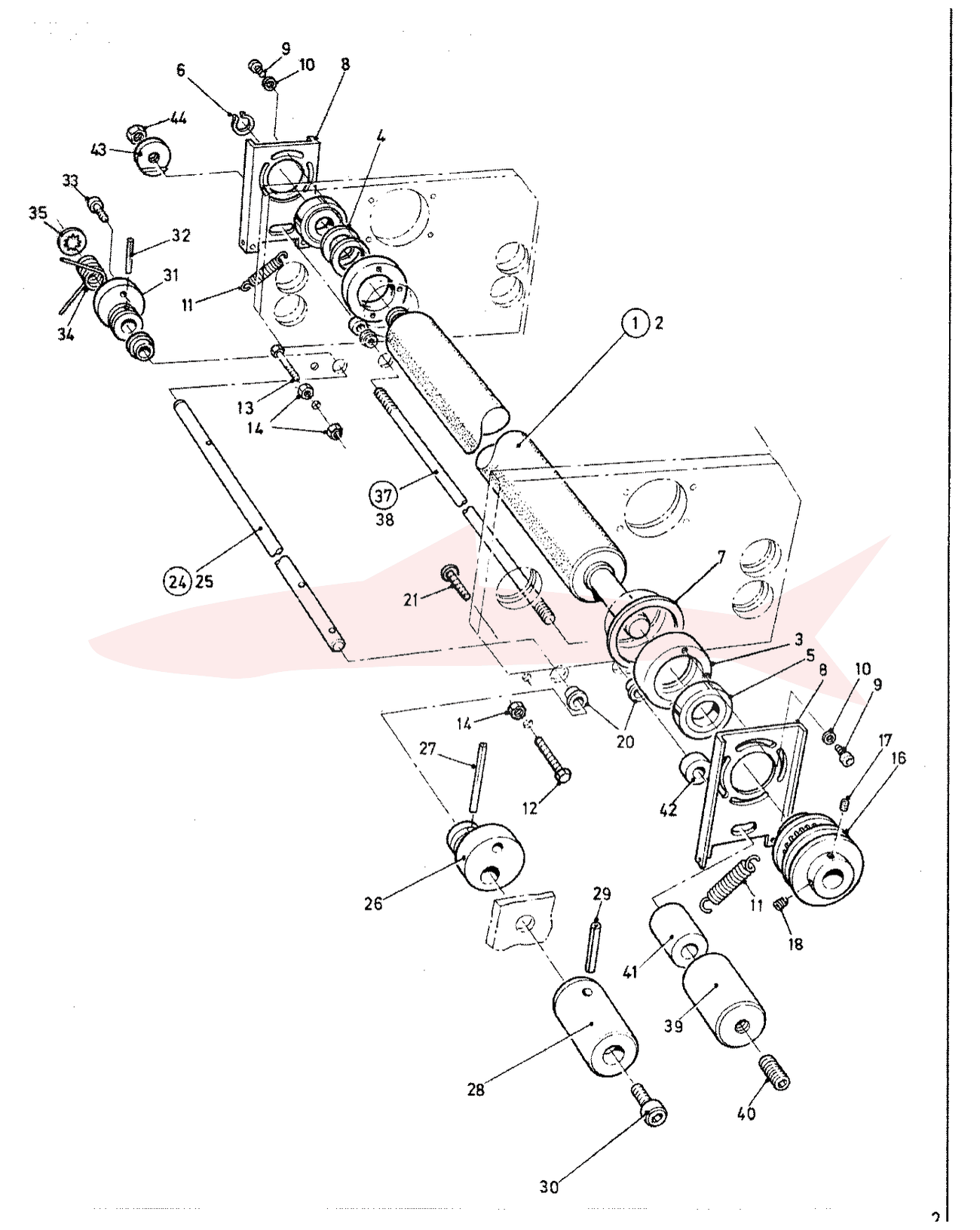

8-52-01 Platen

Morgana FSN · Платен (опорный вал)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	PLATEN ASSEMBLY	51-086-2
2	Platen	51-002-2
3	Eccentric - Platen Adjustment	51-005-3
4	Disc Spring - (6003 Bearing)	604-013
5	Ball Bearing - (6003 ZZ)	602-020
6	Circlip - External - (1400 - 17)	615-013
7	Shim - Platen Eccentric	51-068-3
8	ECCENTRIC ADJUSTER PLATE	51-044-3
9	SCREW - HEX HEAD SET - M4 x 10 LONG	415-01-040-010
10	WASHER - PLAIN - M4	481-040
11	SPRING - TENSION - (LE 045 - D9)	604-023
12	SCREW - HEX HEAD SET - M5 x 35 LONG	415-01-050-035
13	SCREW - HEX HEAD SET - M5 x 20 LONG	415-01-050-020
14	NUT - PLAIN - M5	461-01-050
16	TIMING / CORD PULLEY - (24 XL / Ø5)	56-002-3
17	SCREW - SOCKET SET FLAT - M5 x 8 LONG	409-01-050-008
18	SCREW - SOCKET SET DOG - M5 x 8 LONG	410-01-050-008
20	OILITE BEARING - (FCM 10 - 6)	602-012
21	SCREW - PAN HEAD TAPTITE - M4 x 12 LONG	401-02-040-012
24	CAM SHAFT ASSEMBLY	51-087-3
25	Cam Shaft	51-052-3
26	Cam	51-051-3
27	Tension Pin - Ø3 x 30 Long - Standard	603-024
28	Cam Operating Knob	51-053-3
29	Tension Pin - Ø3 x 20 Long - Standard	603-007
30	Screw - Cap Head Socket - M6 x 8 Long	403-01-060-008
31	CAM	51-051-3
32	TENSION PIN - Ø3 x 16 LONG - STANDARD	603-019
33	SCREW - PAN POZI TAPTITE - M4 x 10 LONG	401-02-040-010
34	SPRING - TORSION - (LTL 054 K2)	604-033
35	STARLOCK RETAINER - Ø8 UNCAPPED	615-009
37	LOCKING SHAFT ASSEMBLY	51-091-3
38	Locking Shaft	51-046-3
39	Locking Knob	51-050-3
40	Screw - Socket Set Cone - M8 x 15 Long	408-01-080-015
41	LOCKING BUSH - LONG	51-049-X
42	LOCKING BUSH - SHORT	51-048-X
43	LOCK NUT	51-047-3
44	NUT - FULL - M8	461-01-080

Номера в кружке — сборочные узлы (поставляются в сборе).

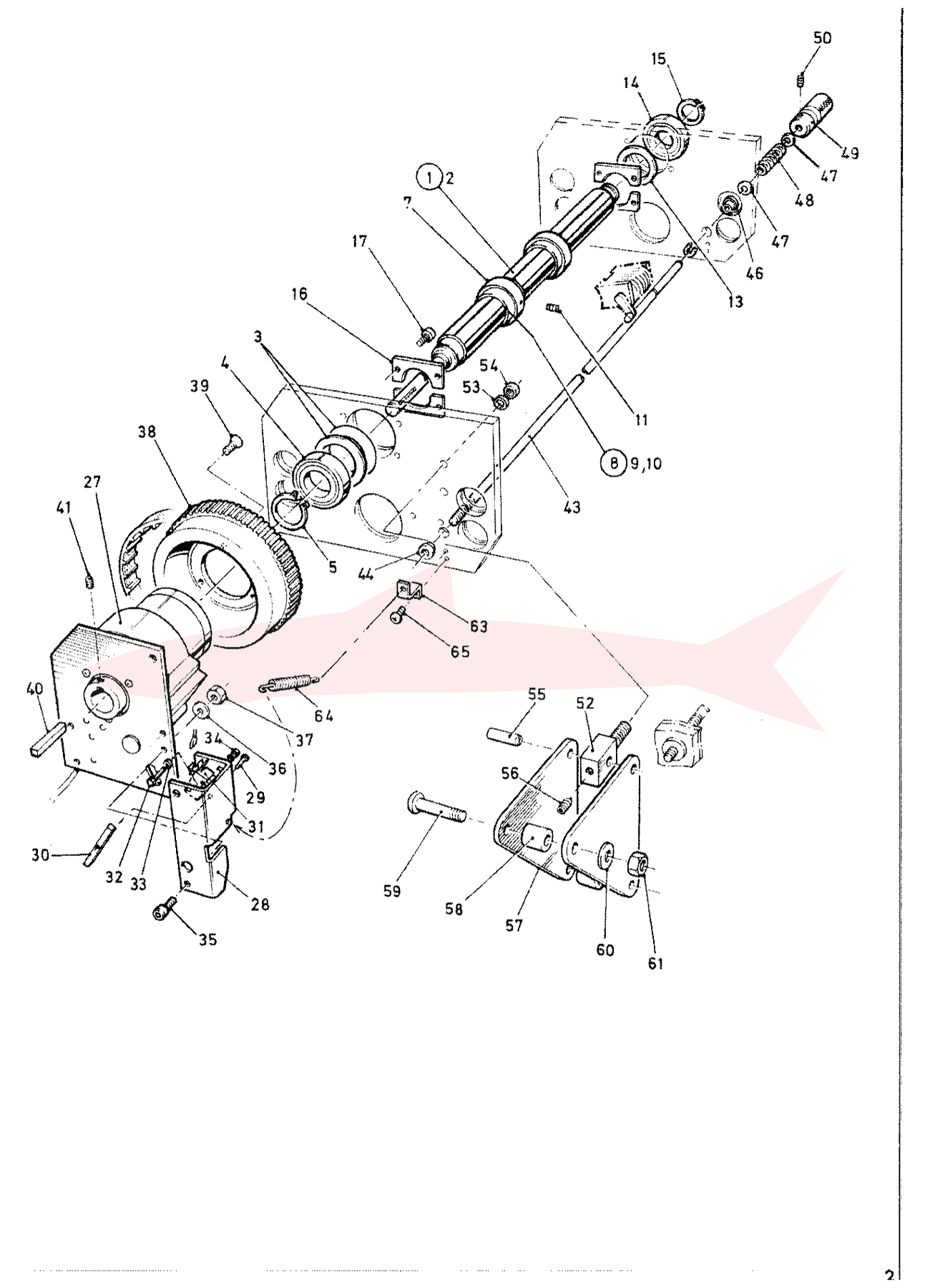

6-51-11 Main Print Shaft Metric

Morgana FSN · Главный печатный вал

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MAIN SHAFT ASSEMBLY - (CB6)	51-084-2
2	Main Shaft - CB6	51-071-2
3	Disc Spring - (6005 Bearing)	604-012
4	Ball Bearing - 6005 ZZ	602-004
5	Circlip - External - (1400 - 25)	615-012
7	CLAMP RING - INTERNATIONAL - METRIC	51-083-1
8	KEY & PIN ASSEMBLY	51-094-3
9	Key - Rectangular - 6 x 6 x 38	51-079-3
10	Tension Pin - Ø2 x 8 Long	603-033
11	Screw - Socket Set Dog - M8 x 8 Long	410-01-080-008
13	THRUST WASHER	51-038-3
14	BALL BEARING - 6005 ZZ	602-004
15	CIRCLIP - EXTERNAL - (1400 - 25)	615-012
16	BEARING RETAINER	51-014-3
17	SCREW - SOCKET CAP HEAD - M4 x 10 LONG	403-01-040-010
27	CLUTCH ASSEMBLY - (CB6 12V)	51-081-3
28	REACTION PLATE	81-010-3
29	SCREW - SOCKET CAP HEAD - M3 x 20 LONG	403-01-030-020
30	MICRO SWITCH OPERATING ARM	81-019-3
31	MICRO SWITCH	613-191
32	SCREW - SOCKET CAP HEAD - M3 x 20 LONG	403-01-030-020
33	WASHER - PLAIN - M3	481-030
34	NUT - FULL - M3	461-01-030
35	SCREW - SOCKET CAP HEAD - M6 x 16 LONG	403-01-060-016
36	WASHER - PLAIN - M6	481-060
37	NUT - FULL - M6	461-01-060
38	TIMING PULLEY - 72 XL	56-033-3
39	SCREW - SOCKET C'SUNK - M6 x 15 LONG	404-01-060-015
40	KEY - RECTANGULAR - 6 x 6 x 32 LONG	601-045
41	SCREW - SOCKET SET FLAT - M5 x 5 LONG	409-01-050-005
43	SHAFT - CLUTCH POSITION ADJUSTMENT	51-022-3
44	THREAD BEARING	51-021-3
46	PLAIN BEARING - (OILITE - CM 15 - 8)	602-018
47	WASHER - NYLON - Ø8 - (W6264)	605-004
48	SPRING - COMPRESSION - (LC - 055 - G9)	604-010
49	KNOB - CLUTCH POSITION ADJUSTMENT	51-023-3
50	SCREW - SOCKET SET KN. - M4 x 5 LONG	407-01-040-005
52	PIVOT BLOCK - BELLCRANK	51-018-3
53	WASHER - PLAIN - M8	481-080
54	NUT - FULL - M8	461-01-080
55	DOWEL PIN - Ø6 x 20 LONG	603-031
56	SCREW - SOCKET SET KN. - M4 x 5 LONG	407-01-040-005
57	BELLCRANK	51-082-3
58	REACTION COLLAR	51-017-3
59	SCREW - BUTTON HEAD - M6 x 25 LONG	405-01-060-025
60	WASHER - PLAIN - M6	481-060
61	NUT - FULL - M6	461-01-060
63	STOP BRACKET	51-032-3
64	SPRING - EXTENSION - (LEM 150 - D8)	604-055
65	SCREW - PAN POZI TAPTITE - M4 x 10 LONG	401-02-040-010

Номера в кружке — сборочные узлы (поставляются в сборе).

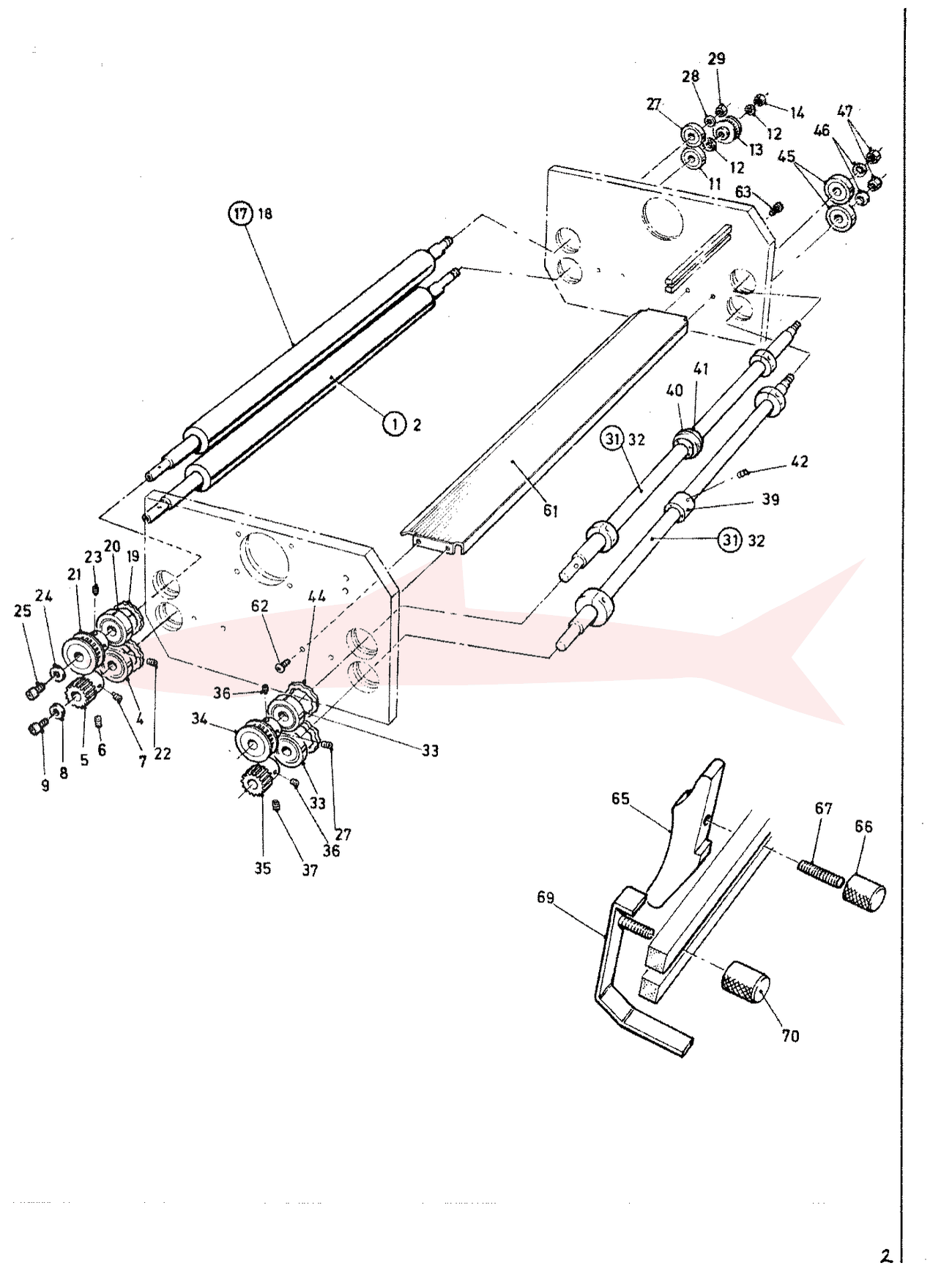

6-61-11 Input & Output

Morgana FSN · Валы подачи и вывода

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	INPUT ROLLER - LOWER	61-011-56-2
2	Shaft - Input Roller Lower	61-013-58-2
3	WAVED WASHER	604-049
4	BALL BEARING - 6001 ZZ	602-003
5	TIMING PULLEY 16 XL FLANGELESS	56-004-3
6	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
7	SCREW - SOCKET SET DOG - M4 x 8 LONG	410-01-040-008
8	CLAMP WASHER	51-095-3
9	SCREW - SOCKET CAP HEAD - M6 x 12 LONG	403-01-060-012
11	BALL BEARING - 6001 ZZ	602-003
12	WASHER - PLAIN - M8	481-080
13	FEED DRIVE PULLEY 11 XL - FLANGED	66-002-3
14	NUT - FULL - M8	461-01-080
17	INPUT ROLLER STANDARD	61-010-56-2
18	Shaft - Input Roller Standard	61-012-58-2
19	WAVED WASHER	604-049
20	BALL BEARING - 6001 ZZ	602-003
21	TIMING PULLEY 16 XL FLANGED	56-003-3
22	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
23	SCREW - SOCKET SET DOG - M4 x 8 LONG	410-01-040-008
24	CLAMP WASHER	51-095-3
25	SCREW - SOCKET CAP HEAD - M6 x 12 LONG	403-01-060-012
27	BALL BEARING - 6001 ZZ	602-003
28	WASHER - PLAIN - M8	481-080
29	NUT - FULL - M8	461-01-080
31	OUTPUT SHAFT ASSEMBLY	51-088-3
32	Output Shaft	51-003-2
33	Ball Bearing 6001 ZZ	602-003
34	TIMING PULLEY 16 XL FLANGED	56-003-3
35	TIMING PULLEY 16 XL FLANGELESS	56-004-3
36	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
37	SCREW - SOCKET SET DOG - M4 x 6 LONG	410-01-040-006
39	PERFORATOR DRIVE HUB	08-024-3
40	TYRE	08-015-3
41	PERFORATOR DRIVE WHEEL	08-057-3
42	SCREW - SOCKET SET FLAT - M4 x 6 LONG	409-01-040-006
44	WAVED WASHER - (6001 BEARING)	604-049
45	BALL BEARING - 6001 ZZ	602-003
46	WASHER - PLAIN - M8	481-080
47	NUT - FULL - M8	461-01-080
61	OUTPUT BED	51-025-2
62	SCREW - PAN POZI PLASTITE - #6 x 5/16" LG	401-15-006-312
63	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
65	ADVANCE CAM	81-015-3
66	UNIVERSAL KNOB BLACK - M5	01-115-3
67	SCREW - SOCKET SET FLAT - M5 x 30 LONG	409-01-050-030
69	PERFORATOR STRIPPER	81-009-3
70	UNIVERSAL KNOB BLACK - M5	01-115-3

Номера в кружке — сборочные узлы (поставляются в сборе).

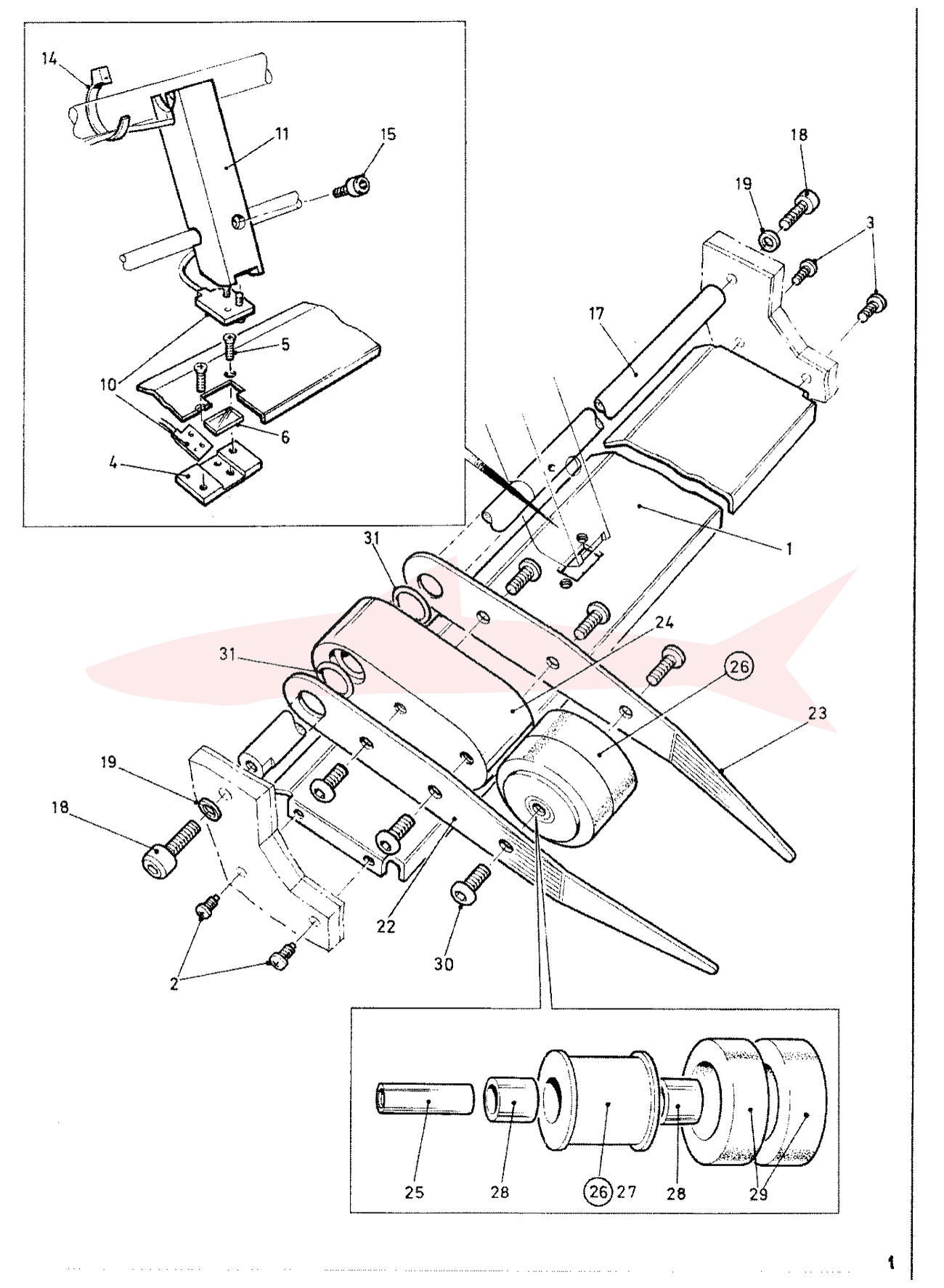

6-59-12 Paper Control

Morgana FSN · Входной стол и датчик листа

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	INPUT BED	81-012-1
2	SCREW - PAN POZI PLASTITE - #6 x 5/16" LG	401-15-006-312
3	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
4	SENSOR MOUNTING (LOWER)	81-020-3
5	SCREW - C.SUNK TAPTITE - M3 x 6 LONG	402-02-030-006
6	SENSOR LENS	81-021-3
10	SENSOR SET - (EMITTER & RECEIVER)	613-310
11	SENSOR MOUNTING - TOP	61-016-3
12	HEAT SHRINK SLEEVING - Ø2,4 - (RS 398-212)	613-152
13	PVC SLEEVING - Ø4 - (RS 399-502)	613-098
15	SCREW - SOCKET CAP HEAD - M3 x 12 LONG	403-01-030-012
17	SUPPORT SHAFT	52-009-3
18	SCREW - SOCKET CAP HEAD - M6 x 25 LONG	403-01-060-025
19	WASHER - PLAIN - M6	481-060
22	SMOOTHER RAIL - OPERATOR SIDE	65-040-4
23	SMOOTHER RAIL - CLUTCH SIDE	65-041-4
24	HOLD DOWN SMOOTHER	61-017-4
25	SPINDLE - SMOOTHER	65-043-4
26	SMOOTHER WHEEL ASSEMBLY	65-045-ND
27	Smoother Wheel	51-030-3
28	DU Bush - (MB 0808 DU)	602-016
29	TYRE	08-015-3
30	SCREW - BUTTON HEAD - M5 x 10 LONG	405-01-050-010
32	O-RING - (202-636)	609-003

Номера в кружке — сборочные узлы (поставляются в сборе).

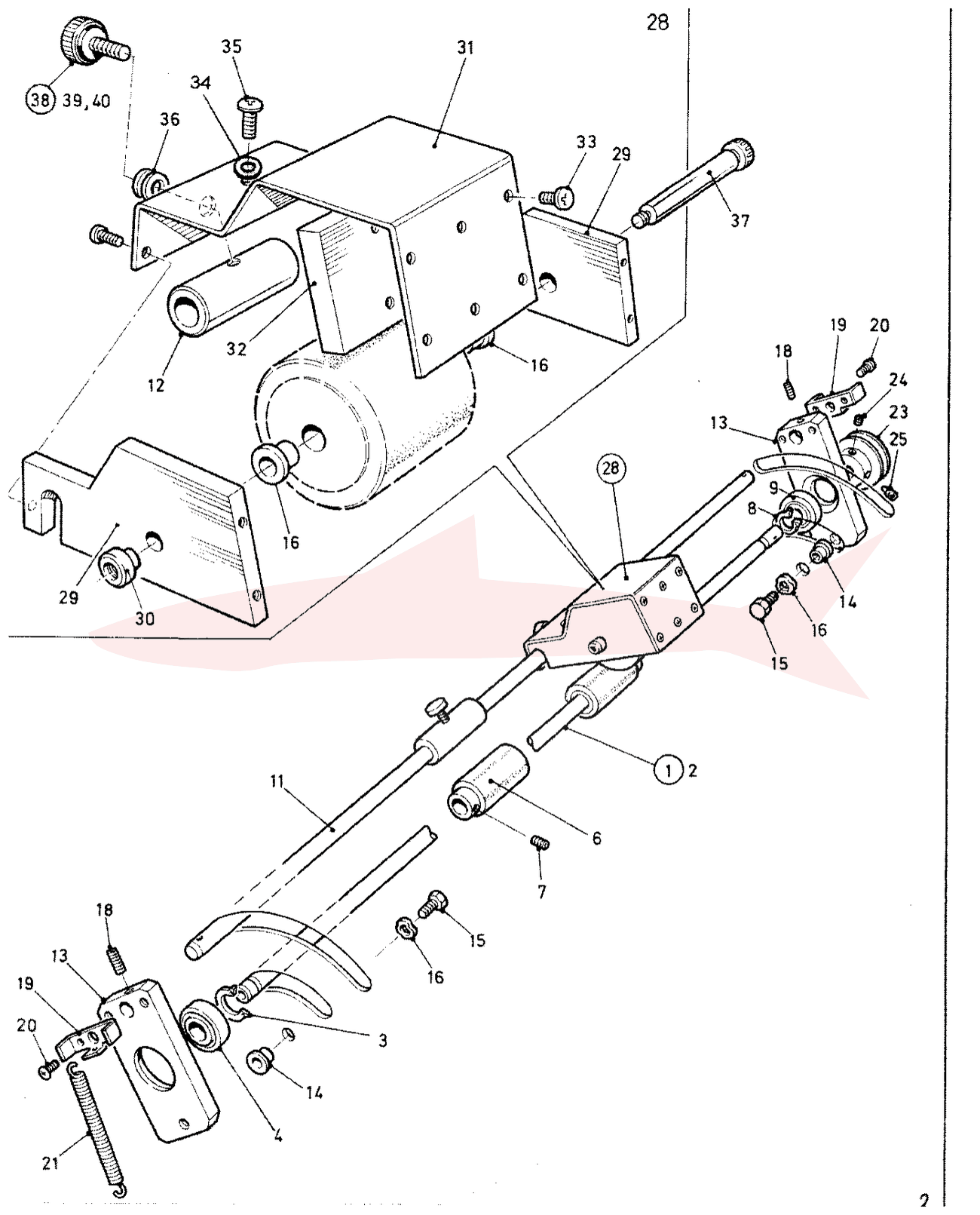

6-57-11 Inking System

Morgana FSN · Красочный аппарат

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	INK TRANSFER SHAFT ASSEMBLY	57-032-3
2	Shaft - Ink Transfer	57-003-3
3	Circlip - External - (1400-12)	615-015
4	Ball Bearing 6001 ZZ	602-003
6	INK TRANSFER ROLLER	57-004-3
7	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
8	CIRCLIP EXT. 1400-12	615-015
9	BALL BEARING 6001 ZZ	602-003
11	TIE BAR	57-019-3
12	LOCATING COLLAR	58-005-4
13	SUPPORT ARM	57-001-3
14	PLAIN BEARING - FLANGED - OILITE FCM 8 - 6	602-019
15	SCREW - HEX HEAD SET - M6 x 15 LONG	415-01-060-015
16	NYLON SHOULDER WASHER - Ø12	605-006
18	SCREW - SOCKET SET FLAT - M4 x 20 LONG	409-01-040-020
19	STOP BRACKET - INKING	57-006-3
20	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
21	SPRING - EXTENSION - (LE - 041 - C10)	604-015
23	INKING DRIVE PULLEY	56-032-3
24	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
25	SCREW - SOCKET SET DOG - M4 x 6 LONG	411-01-040-006
28	INKING POD ASSEMBLY	58-008-65-ND
29	Side Arm	58-002-3
30	Bush - Ink Pod	58-009-4
31	Cover Chassis	58-003-3
32	Weight - Rectangular	58-004-4
33	Screw - Pan Head Taptite - M3 x 6 Long	401-02-030-006
34	WASHER - PLAIN - M4	481-040
35	SCREW - PAN POZI TAPTITE - M4 x 6 LONG	401-02-040-006
36	GROMMET - Ø5.6 - (4232 AF)	601-075
37	SHOULDER BOLT - Ø8 x M6 x 50 LONG	608-007
38	KNOB ASSEMBLY	28-009-ND
39	Knurled Knoblet - M5	606-021
40	Screw - Socket Cap Head - M5 x 16 Long	403-01-050-016

Номера в кружке — сборочные узлы (поставляются в сборе).

6-10-11 Transmission

Morgana FSN · Привод (шкивы и ремни)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	DRIVE SHAFT ASSEMBLY	65-050-ND
2	Main Drive Shaft	65-046-2
3	Ball Bearing - 6001 ZZ	602-003
4	WAVED WASHER - (6001 BEARING)	604-049
5	BEARING HOUSING - (DRIVE SHAFT)	81-002-3
6	SCREW - HEX HEAD SET - M6 x 16 LONG	415-01-060-016
7	WASHER - PLAIN - M6	481-060
9	TIMING PULLEY - 16 XL FLANGED - EXTENDED	65-048-3
10	SPACER	65-047-X
11	SCREW - SOCKET SET DOG - M5 x 6 LONG	411-01-050-006
13	MAIN DRIVE PULLEY	66-001-3
14	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
15	SCREW - SOCKET SET DOG - M4 x 6 LONG	410-01-040-006
17	TIMING BELT - 120 XL 037	607-017
18	TIMING BELT - 260 XL 037	607-001
19	TIMING BELT - TWIN GRIP - D280 XL 037	607-014
20	TIMING BELT - 190 XL 037	607-016
22	POLY CORD BELT - Ø5 x 430 LONG	66-010-3

Номера в кружке — сборочные узлы (поставляются в сборе).

6-44-11 Wiring Loom 50Hz

Morgana FSN · Жгут проводов

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
6	SCREW - PAN POZI TAPTITE - M4 x 16 LONG	401-02-040-016
12	MAINS LEAD - UK	65-082-01
14	PLUG - 13 AMP 3 PIN	613-038
15	FUSE - 13 AMP	613-330
18	STRAIN RELIEF BUSH	613-138
21	INPUT LEAD (CEE 22)	65-082-04
35	COMPRESSOR LEAD (CEE 22) - (SEE 6-20-11)	65-082-07
40	MOTOR LEAD	65-082-10
61	CHOKE LEAD	65-082-13
72	FAN LEAD	65-082-16
75	PLUG - 4 WAY TRIDENT	613-154
76	HOOD - 4 WAY TRIDENT	613-155
81	CLUTCH & ROTATION SENSOR LEAD	65-082-19
90	PLUG - 6 WAY TRIDENT	613-212
91	HOOD - 6 WAY TRIDENT	613-209
95	VALVE LEAD	65-082-24
96	CONNECTOR - SOLENOID	613-258
99	PLUG - 3 WAY TRIDENT	613-254
100	HOOD - 3 WAY TRIDENT	613-267
104	GUARD LEAD	65-082-26
121	STOP SWITCH LEAD	65-082-28
124	PLUG - 2 WAY TRIDENT	613-070
125	HOOD - 2 WAY TRIDENT	613-071
131	PHONO CONNECTOR - SENSORS	613-322
132	CODING RING - RED	613-323
137	CODING RING - BLACK	613-324
140	CABLE TIE MOUNTING (149-341)	613-029
141	CABLE TIE	613-027

6-20-11 Compressor 50Hz

Morgana FSN · Компрессор

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	COMPRESSOR ASSEMBLY 50HZ	65-052-ND
2	Compressor SV5/190/5 - 220V - 50HZ	621-001
3	Reducer - 2" Male x 1¼" Male BSP	611-030
4	Inlet Filter Housing	611-031
5	FILTER ELEMENT	611-034
6	Reducing Bush - 2" Male x 1¼" Male BSP	611-035
7	Inline Filter Housing	611-033
8	FILTER ELEMENT	611-034
11	REDUCING BUSH - 2" MALE x 1¼" FEMALE BSP	611-022
12	HOSE FITTING - 2" BSP (ELECTROFLEX)	611-037
13	COMPRESSOR ADAPTOR	13-068-2
14	ELBOW SOCKET (NORMA - WES19/R¾")	611-003
15	STRAIGHT SOCKET (NORMA - GES19R¾")	611-002
16	HOSE - ¾" DIA. REINFORCED	13-066-3
17	HOSE - MANIFOLD - (1100mm long - X1001-3)	67-030-X
18	HOSE - SOLENOID - (300mm long - X1001-3)	67-032-X
19	HOSE - VACUUM - (2200mm long - X1001-3)	16-045-X
20	VALVE BODY & NUT ASSEMBLY	04-036-3
21	SOLENOID COIL 24V	613-255
22	JUBILEE CLIP - (SIZE 0X)	612-001
24	COMPRESSOR LEAD	65-082-07
25	Cable CEE 22 G 20 (RS 542-172)	613-022
27	COMPRESSOR BRIDGE SUPPORT	65-025-0
28	COMPRESSOR SUPPORT BAR	65-049-3
29	SCREW - HEX HEAD SET - M6 x 12 LONG	415-01-060-012
30	WASHER - PLAIN - M6	481-060
31	SCREW - HEX HEAD SET - M8 x 12 LONG	415-01-080-012
32	WASHER - PLAIN - M8	481-080
33	PADS - NOISE REDUCTION - (SET)	61-022-A
35	SILENCER ASSEMBLY - FSN	61-018-A
36	Silencer Box	61-019-A
37	ABS Moulded Box (RS 505-577)	601-077
38	Silencer Hose - (700mm)	61-020-B
39	Hose - Ø50mm Bore (Electroflex)	619-012
40	Acoustic Foam Insert	61-021-B
41	KWICK-LOCK CONNECTOR	611-047
43	SCREW - BUTTON HEAD - M8 x 20 LONG	405-01-080-020
44	SPACER	65-051-4
45	WASHER - PLAIN - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

6-60-11 Vacuum Roller Installation

Morgana FSN · Вакуумный ролик

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	BED STIFFENER - FSN II	65-026-1
2	VACUUM ROLLER ASSEMBLY	1-12-01P
3	SCREW - PAN POZI TAPTITE - M5 x 10 LONG	401-02-050-010
5	DRIVE SHAFT ASSEMBLY - VACUUM ROLLER	66-019-3
6	Drive Shaft - Feed Drive	66-004-3
7	BALL BEARING 608 ZZ	602-002
8	BEARING HOUSING - FEED DRIVE	66-011-3
9	SCREW - SOCKET CAP HEAD - M5 x 12 LONG	403-01-050-012
10	WASHER - PLAIN - M5	481-050
11	HUB - COUPLING Ø8 BORE (HUCO 232-25-28)	607-006
12	SCREW - SOCKET SET KN. - M4 x 6 LONG	407-01-040-006
13	TORQUE DISC - COUPLING (HUCO 237.25)	607-008
14	TIMING PULLEY - 22 XL FEED DRIVE	66-005-3
15	SCREW - SOCKET SET DOG - M4 x 8 LONG	410-01-040-008
16	SCREW - SOCKET SET FLAT - M4 x 6 LONG	407-01-040-006
19	RING - CHOKE CONTROL	12-010-3
20	CONNECTING TUBE	65-037-3
21	SCREW - SOCKET SET KN - M6 x 6 LONG	407-01-060-006
22	HOSE - VAC. ROLLER (600mm Long - X1001-3)	67-045-X
23	Hose - Ø20mm Bore (Electroflex)	619-006
25	SUPPORT BRACKET - CONNECTING TUBE	65-039-3
26	SUPPORT HUB	65-038-3
27	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
28	SCREW - PAN POZI TAPTITE - M5 x 10 LONG	401-02-050-010
29	SCREW - PAN POZI TAPTITE - M5 x 8 LONG	401-02-050-008
30	CABLE TIE MOUNTING EYELET	613-339
31	SCREW - PAN POZI TAPTITE - M4 x 6 LONG	401-02-040-006

Номера в кружке — сборочные узлы (поставляются в сборе).

6-15-11 Loading Table

Morgana FSN · Стол загрузки

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FEED BED	68-002-1
2	SCREW - PAN POZI TAPTITE - M4 x 10 LONG	401-02-040-010
4	LOADING TABLE ASSEMBLY - METRIC SCALE	68-018-2
7	SCREW - HEX HEAD SET - M8 x 16 LONG	415-01-080-016
8	WASHER - PLAIN - M8	481-080
9	NUT - FULL - M8	461-01-080
11	HOSE SUPPORT BEAM - EXTENDED	65-079-2
12	HOLE BUSH (SNAP 2240)	601-015
13	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
14	NUT - FULL - M4	461-01-040
15	WASHER - PLAIN - M4	481-040
17	MANIFOLD SHAFT ASSEMBLY	68-021-3
18	Manifold Shaft	68-008-2
19	Nylon Washer	605-022
20	Adjustment Knob - Rear	68-010-3
21	Screw - Socket Cap Head - M6 x 30 Long	403-01-060-030
23	MOUNTING LINK	67-013-3
24	KNOB ASSEMBLY M6 x 15 BLACK	28-004-2
25	Universal Knob Black - M6	01-113-3
26	Screw - Socket Set Flat - M6 x 30 Long	409-01-060-030
27	SUPPORT BRACKET - ADJUSTMENT SHAFT	68-009-3
28	SPRING - COMPRESSION - (LC 063 - H8)	604-007
29	CIRCLIP - EXTERNAL - (1400 - 12)	615-015
30	SCREW - C.SUNK POZI TAPTITE - M3 x 8 LONG	402-02-030-008
33	EMERGENCY STOP SWITCH	613-319

Номера в кружке — сборочные узлы (поставляются в сборе).

6-13-01 Manifold — Operator Side

Morgana FSN · Воздушный коллектор, сторона оператора

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MANIFOLD ASSEMBLY - OPERATOR SIDE	67-037-65-ND
2	Manifold - Operator Side (Single Port)	67-041-1
3	Slide Valve - Operator Side	67-021-1
4	Slide Spring	13-011-3
5	Screw - Pan Pozi Self Tap - #6 x 3/8" LG	401-15-006-375
6	Spring - Compression - (LC - 045 - H5)	604-002
7	Nylon Shoulder Washer - Ø12mm	605-006
8	Dowel Pin - Ø6 x 40 Long	603-010
9	INSTRUMENT KNOB (4153 K2 BLACK)	606-008
11	Valve Block Operator Side (Single Port)	67-043-2
12	Valve Spool	13-012-3
13	Disc Spring	604-037
14	Valve Cover Plate (Single Port)	67-044-3
15	Screw - C.Sunk Pozi Taptite M3 x 12 Long	402-02-030-012
16	INSTRUMENT KNOB (4153 K1 BLACK)	606-007
18	Bleed Valve - Operator Side	67-009-2
19	Spool - Bleed Valve	67-010-3
20	Disc Spring - Ø6.2 x Ø9.8	604-024
21	INSTRUMENT KNOB (4153 K1 BLACK)	606-007
22	Outlet Screen	67-016-3
23	Screw - C.Sunk Pozi Taptite M3 x 12 Long	402-02-030-012
25	LABEL - A4 - A2 - OPERATOR SIDE	13-030-4
27	MANIFOLD MOUNTING BRACKET	67-012-3
28	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
29	SCREW - HEX HEAD SET - M6 x 10 LONG	415-01-060-010
30	WASHER - PLAIN - M6	481-060
32	MANIFOLD SUPPORT - OPERATOR SIDE	67-005-3
33	PAPER GUIDE - SHORT	67-018-3
34	SCREW - SOCKET CAP HEAD - M4 x 15 LONG	403-01-040-015
35	UNIVERSAL KNOB BLACK - M6	01-113-3
36	SCREW - SOCKET SET FLAT - M6 x 16 LONG	409-01-060-016
37	SCREW - SOCKET SET FLAT - M6 x 6 LONG	409-01-060-006
38	SCREW - SOCKET CAP HEAD - M6 x 16 LONG	403-01-050-025
39	ELBOW SOCKET (NORMA - WES19/R¾")	611-003
40	LOCKING SPACER	67-023-3
42	MEMBRANE - SHORT	67-022-2
43	Transfer Adhesive - 25mm - Type 927	616-001
44	Transfer Adhesive - 12mm - Type 927	616-002

Номера в кружке — сборочные узлы (поставляются в сборе).

6-13-02 Manifold — Drive Side

Morgana FSN · Воздушный коллектор, сторона привода

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MANIFOLD ASSEMBLY - DRIVE SIDE	67-038-65-ND
2	Manifold - Drive Side (Single Port)	67-040-1
3	Slide Valve - Drive Side	67-020-1
4	Slide Spring	13-011-3
5	Screw - Pan Pozi Self Tap - #6 x 3/8" LG	401-15-006-375
6	Spring - Compression - (LC - 045 - H5)	604-002
7	Nylon Shoulder Washer - Ø12mm	605-006
8	Dowel Pin - Ø6 x 40 Long	603-010
9	INSTRUMENT KNOB (4153 K2 BLACK)	606-008
11	Valve Block Drive Side (Single Port)	67-042-2
12	Valve Spool	13-012-3
13	Disc Spring	604-037
14	Valve Cover Plate (Single Port)	67-044-3
15	Screw - C.Sunk Pozi Taptite M3 x 12 Long	402-02-030-012
16	INSTRUMENT KNOB (4153 K1 BLACK)	606-007
18	Bleed Valve - Drive Side	67-008-2
19	Spool - Bleed Valve	67-010-3
20	Disc Spring - Ø6.2 x Ø9.8	604-024
21	INSTRUMENT KNOB (4153 K1 BLACK)	606-007
22	Outlet Screen	67-016-3
23	Screw - C.Sunk Pozi Taptite M3 x 12 Long	402-02-030-012
25	LABEL - A2 - A4 - DRIVE SIDE	13-031-4
27	MANIFOLD MOUNTING BRACKET	67-012-3
28	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
29	SCREW - HEX HEAD SET - M6 x 10 LONG	415-01-060-010
30	WASHER - PLAIN - M6	481-060
32	MANIFOLD SUPPORT - DRIVE SIDE	67-006-3
33	PAPER GUIDE - SHORT	67-018-3
34	SCREW - SOCKET CAP HEAD - M4 x 15 LONG	403-01-040-015
35	UNIVERSAL KNOB BLACK - M6	01-113-3
36	SCREW - SOCKET SET FLAT - M6 x 16 LONG	409-01-060-016
37	SCREW - SOCKET SET FLAT - M6 x 6 LONG	409-01-060-006
38	SCREW - SOCKET CAP HEAD - M6 x 16 LONG	403-01-050-025
39	ELBOW SOCKET (NORMA - WES19/R¾")	611-003
40	LOCKING SPACER	67-023-3
42	MEMBRANE - SHORT	67-022-2
43	Transfer Adhesive - 25mm - Type 927	616-001
44	Transfer Adhesive - 12mm - Type 927	616-002

Номера в кружке — сборочные узлы (поставляются в сборе).

1-42-03 Papergate Assembly

Morgana FSN · Заслонка подачи

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	PAPERGATE HOUSING	48-001-3
2	SCREW - SOCKET SET KN - M6 x 6 LONG	407-01-060-006
3	UNIVERSAL KNOB SILVER - M6	01-119-3
4	SCREW - SOCKET SET FLAT - M6 x 25 LONG	409-01-060-025
5	SCREW - SOCKET SET FLAT - M6 x 6 LONG	409-01-060-006
6	PAPERGATE DRUM	48-002-3
7	ADJUSTER PLATE	48-004-3
8	SCREW - C.SUNK POZI TAPTITE - M3 x 8 LONG	402-02-030-008
9	SCREW - BUTTON HEAD - M6 x 30 LONG	405-01-060-030
10	WAVED WASHER - Ø25	604-047
11	WASHER - PLAIN - M5	481-050
12	PAPERGATE SPINDLE	48-003-3
13	ROTARY PAPERGATE	48-005-3
14	SCREW - SOCKET C'SUNK - M5 x 12 LONG	404-01-050-012

6-41-11 Sheet Separation

Morgana FSN · Отделение листа

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	PAPERGATE SHAFT	011-004-2
2	PAPERGATE ASSEMBLY	1-42-03P
3	SMOOTHER - COMPACT PAPERGATE	68-023-3
4	SCREW - C.SUNK POZI TAPTITE - M3 x 6 LONG	404-02-030-006
6	MANIFOLD - OPERATOR SIDE	6-13-01P
7	MANIFOLD - DRIVE SIDE	6-13-02P
12	SCREW - HEX HEAD SET - M8 x 16 LONG	415-01-080-016
13	WASHER - PLAIN - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

6-04-11 Control System 50Hz

Morgana FSN · Система управления

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	CONTROL PANEL ASSEMBLY - FSN II	65-067-4
2	Front Panel - FSN II - Black	65-065-03-2
3	Artwork - Control Panel Graphics MSL	65-068-4
5	WASHER - PLAIN - M4	481-040
6	NUT - FULL - M4	461-01-040
8	COMPRESSOR SWITCH - (WTTL 22 10A - RED)	613-240
9	SYSTEM SWITCH - (WNL 22 220V 50HZ - RED)	613-241
10	ON/OFF SWITCH BODY	613-062
11	OFF BIAS SWITCH BODY	613-200
12	ACTUATOR LEVER - RED	613-239
13	PLAIN BEZEL - BLACK - (F 145 - 207)	613-064
15	POTENTIOMETER - 10KΩ - (WIRE WOUND)	613-061
16	NYLON WASHER (16 FW 375125)	605-024
17	KNOB (SIAFAM 600 - S151 - 250" - BLACK)	613-065
18	COVER (FOR KNOB - 600-N151 BLACK)	613-067
19	CAP (FOR KNOB - BLACK LINED)	613-238
21	SUB-MINIATURE NEON	613-204
22	CR NETWORK (SNUBBER)	613-213
23	HEAT SHRINK SLEEVING - Ø2,4 - (RS 398-212)	613-152
25	OUTLET PANEL - FSN II	65-063-2
26	SCREW - PAN POZI TAPTITE - M4 x 6 LONG	401-02-040-006
27	FUSE HOLDER - (413 - 254)	613-059
28	TRIDENT RECEPTACLE - 6 WAY	613-207
29	TRIDENT RECEPTACLE - 4 WAY (229-90038A)	613-156
30	TRIDENT RECEPTACLE - 3 WAY (229-23601B)	613-208
31	TRIDENT RECEPTACLE - 2 WAY (229-90036-G)	613-069
32	OUTLET INSULATOR	65-069-4
33	SCREW - PAN POZI TAPTITE - M3 x 6 LONG	401-02-030-006
34	Serial Number Plate (RS 606-210)	601-032
36	LID - CHASSIS - FSN II CONTROL SYSTEM	65-062-2
37	SCREW - PAN POZI TAPTITE - M4 x 6 LONG	401-02-040-006
38	WARNING LABEL (RS 556-159)	613-220
39	CONTROL PCB - 220V SUCTION	65-064-ND
40	PILLAR - M4 x 9.5 DIA	603-045
41	SCREW - PAN POZI TAPTITE - M4 x 16 LONG	401-02-040-016
42	SCREW - PAN POZI SELF TAP - #6 x ¼"	401-13-006-250
43	MOTOR SPEED CONTROL PCB (или 95-138)	613-184
43	MOTOR SPEED CONTROL PCB (или 613-184)	95-138
44	PCB SUPPORT PILLAR (040-140)	613-185
55	ENCLOSURE FSN II CONTROL SYSTEM	65-061-1
56	CONTROL BOX BRACKET (LEFT)	35-021-3
57	CONTROL BOX BRACKET (RIGHT)	35-020-3
58	SCREW - PAN POZI TAPTITE - M4 x 6 LONG	401-02-040-006
59	APPLIANCE INLET (10 AMP CEE - 22)	613-205
60	APPLIANCE OUTLET (10 AMP CEE - 22)	613-206
61	SCREW - CSK. POZI TAPTITE - M3 x 6 LONG	402-02-030-006
63	SCREW - PAN POZI TAPTITE - M4 x 16 LONG	401-02-040-016
64	NUT - FULL - M4	461-01-040
65	WASHER - SPRING - M4	483-040
66	WASHER - PLAIN - M4	481-040
77	PHONO SOCKET - BLACK	613-321
78	PHONO SOCKET - RED	613-320
107	FUSE - 3.15 AMP - 20MM - (F 151490-3.15A)	613-023
108	FUSE - 1 AMP - 20MM - (F 151490-1A)	613-024
110	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
112	WIRING SCHEDULE	65-080-3
113	WIRING DIAGRAM	65-081-3

Номера в кружке — сборочные узлы (поставляются в сборе).

6-03-11 Guards & Covers

Morgana FSN · Ограждения и крышки

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	BASE END PANEL (артикул в каталоге указан не полностью: 65-024-…)	65-024
2	STOWAGE HOOK	85-006-02-4
3	WASHER - PLAIN - M6	481-060
4	NUT - FULL - M6	461-01-060
7	VALVE BLOCK	13-005-2
8	SPOOL	13-013-3
9	WAVY WASHER	604-048
10	INSTRUMENT KNOB (4153 K1 BLACK)	606-007
11	ELBOW SOCKET (NORMA - WES19/R¾")	611-003
13	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
18	LABEL - SUCTION CONTROL	13-074-3
21	HINGE ADJUSTABLE	606-019
22	NUT FOR HINGE	606-022
23	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
25	OUTPUT GUARD ASSEMBLY	65-030-57-3
31	PROXIMITY SWITCH - FRN/FSN	65-070-ND
32	SCREW - PAN POZI TAPTITE - M3 x 10 LONG	401-02-030-010
33	WASHER - PLAIN - M3	481-030
34	NUT - FULL - M3	461-01-030
36	CABLE TIE	613-027
38	SCREW - PAN POZI TAPTITE - M4 x 10 LONG	401-02-040-010
39	BASE ACCESS COVER	65-023-0
40	FAN - LARGE (EBM)	613-253
41	FINGER GUARD - FAN	601-038
42	SCREW - PAN POZI TAPTITE - M4 x 16 LONG	401-02-040-016
43	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
44	NUT - FULL - M4	461-01-040
46	REAR PANEL - PRINTED	65-085-ND
47	Rear Panel - Metalwork	65-087-03-2
48	Artwork - Rear Panel	65-086-4
49	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
50	ISOLATOR - RED ROCKER 220V	613-264
56	MAIN GUARD ASSEMBLY	65-089
57	TOP GUARD	65-028-1
58	COUNTER PLATE - OPERATOR SIDE	65-035-4
59	COUNTER PLATE - CLUTCH SIDE	65-036-4
60	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
62	ENTRY GUARD	65-029-2
63	INPUT STRIPPER - FSN	63-042-2
64	SCREW - PAN POZI TAPTITE - M4 x 12 LONG	401-02-040-012
65	WASHER - PLAIN - M4	481-040
66	NUT - FULL - M4	461-01-040
67	HINGE - ADJUSTABLE	606-019
68	NUT FOR HINGE	606-022
70	MAGNETIC ACTUATOR (RS 338-759)	601-021
71	SCREW - PAN POZI TAPTITE - M3 x 12 LONG	401-02-030-012
72	WASHER - PLAIN - M3	481-030
73	NUT - FULL - M3	461-01-030
76	UPPER SIDE COVER - OPERATOR SIDE	65-021-0
77	SCREW - SOCKET SET FLAT - M6 x 35 LONG	409-01-060-035
78	FACIA PLATE ASSEMBLY - FSN II	65-053-3
79	Facia Plate (Black)	65-033-03-2
80	Artwork - FSN II Facia Plate	65-054-3
81	SUPPORT WASHER (X1002-3)	63-021-X
82	NUT - FULL - M4	461-01-040
84	NUT - HALF - M6	462-01-060
85	SCREW - PAN POZI TAPTITE - M4 x 10 LONG	401-02-040-010
88	UPPER SIDE COVER - CLUTCH SIDE	65-022-0
89	SCREW - SOCKET SET FLAT - M6 x 35 LONG	409-01-060-035
90	NUT - HALF - M6	462-01-060
91	SCREW - PAN POZI TAPTITE - M4 x 10 LONG	401-02-040-010
94	HANDWHEEL - CLUTCHED (DIA 12)	606-023
95	CLUTCH - DRAWN CUP ROLLER	623-011
96	WASHER - PLAIN - M6	481-060
97	NUT - FULL - M6	461-01-060
99	BASE GRAPHICS - FSN	63-032-2

Номера в кружке — сборочные узлы (поставляются в сборе).

8-69-01 Stacker

Morgana FSN · Приёмный лоток

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
2	STACKER BED	89-001-02-1
5	STACKER MOUNTING SHAFT	89-005-3
6	SCREW - PAN POZI TAPTITE - M4 x 8 LONG	401-02-040-008
7	STACKER SUPPORT SHAFT	89-006-3
8	SCREW - CAP HEAD - M6 x 12 LONG	403-01-060-012
9	WASHER - PLAIN - M6	481-060
11	STACKER SIDE GUIDE ASSEMBLY - OP. SIDE	89-014-57-ND
12	Stacker Guide - Operator Side	89-002-02-2
13	Magnetic Strip	89-008-4
14	Magnetic Sheet - 1.5mm Thick	601-057
16	STACKER SIDE GUIDE ASSEMBLY - CL. SIDE	89-015-57-ND
17	Stacker Guide - Clutch Side	89-003-02-2
18	Magnetic Strip	89-008-4
19	Magnetic Sheet - 1.5mm Thick	601-057
21	STACKER BACKSTOP	89-004-02-3
22	UNIVERSAL KNOB ASSEMBLY	28-013-2
23	UNIVERSAL KNOB - BLACK - M6	01-113-3
24	SCREW - SOCKET SET FLAT - M6 x 30 LONG	409-01-060-030
25	SHOULDER WASHER	605-033
26	NUT - THIN - M6	462-01-060
29	STACKER EXTENSION	89-007-02-3
33	EXTENDED KNOB - M6	89-017-A

Номера в кружке — сборочные узлы (поставляются в сборе).

6-95-01 Dispatch Kit

Morgana FSN · Комплект поставки и инструмент

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FSN OPERATORS GUIDE	60-011-ND
2	FSN PARTS MANUAL	60-010-ND
4	HEXAGON BALL DRIVER - 2mm	620-007
5	HEXAGON BALL DRIVER - 2,5mm	620-020
6	BONDUS 'L' WRENCH - 4mm	620-026
7	BONDUS 'L' WRENCH - 5mm	620-027
9	SHEET SMOOTHER - STACKER	69-029-3
10	PAPER STOP BLOCK ASSEMBLY	13-065-57-3
11	Paper Stop Block	13-017-3
12	Rubber Pad - Paper Stop Block	13-018-3
14	INK ROLLER - BLACK	57-020-3
15	NUMBERING HEAD - PARALLEL - BACKWARD	51-200-2
16	STYLO TOOL	620-014
17	WHEEL EXTRACTION TOOL	41-001-3
19	ANVIL SET	1-99-35P
20	Slitting Anvil	08-041-3
21	Screw - Cap Head - M3 x 8 Long	403-01-030-008
23	PERFORATING SET - 28T - SLITTING	1-99-12P
24	Perforating Blade - 28T - Slitting	08-066-3
25	Screw - Cap Head - M3 x 6 Long	403-01-030-006
27	SCORING SET - TYPE A	6-99-05P
28	Scorer Type A	08-061-3
29	Screw - Cap Head - M3 x 6 Long	403-01-030-006
30	Screw - Socket Set Flat - M4 x 4 Long	409-01-040-004

Номера в кружке — сборочные узлы (поставляются в сборе).

Accessories & Options

Morgana FSN · Принадлежности и опции

№	Наименование	Артикул
1	NUMBERING HEAD - BACKWARD - PARALLEL	51-200-2
2	NUMBERING HEAD - FORWARD - PARALLEL	51-201-2
3	NUMBERING HEAD - BACKWARD - CONVEX	51-202-2
4	NUMBERING HEAD - FORWARD - CONVEX	51-203-2
6	INK ROLLER - BLACK - (POLY POLYPENCO)	5-99-31P
7	INK ROLLER - RED - (POLY POLYPENCO)	5-99-32P
8	INK ROLLER - (RE-INKABLE)	58-006-4
9	INKING POD - UNIVERSAL	58-008-4
10	INK - BLACK - 30ml TUBE	601-101
11	INK - RED - 30ml TUBE	601-102
13	SCORING SET - TYPE A	6-99-05P
14	SCORING SET - TYPE B	6-99-06P
16	PERFORATING SET - 20T SLITTING	1-99-10P
17	PERFORATING SET - 20T SLITTING - HEAVY DUTY	1-99-11P
18	PERFORATING SET - 28T SLITTING	1-99-12P
20	SLITTING BLADE SET	1-99-13P
21	ANVIL SET	1-99-35P
23	PERFORATOR STRIPPER SET	6-99-45P
24	SHEET SMOOTHER - STACKER	69-023-3
25	PAPER PROFILE ROLLERS - SET (SPLIT)	6-99-36P
27	ADDITIONAL NUMBERING STATION - METRIC (опция, устанавливает дилер)	5-90-01R
28	ADDITIONAL NUMBERING STATION - IMPERIAL (опция, устанавливает дилер)	5-90-02R
29	ADDITIONAL PERFORATING STATION (опция, устанавливает дилер)	6-90-07R
