Morgana FRN 5 — каталог запчастей

Ротационный нумератор-перфоратор Morgana FRN 5 с фрикционной подачей (Friction Feed Rotary). Parts Manual, issue 2 (июнь 1994).

8-05-01Base Unit — основание
8-01-01Main Assembly 50Hz — основная рама
8-52-01Platen — платен (опорный вал)
8-51-01Main Print Shaft Metric — главный печатный вал
8-61-01Input Assembly — валы подачи
8-62-01Output Assembly — вывод и перфорация
8-31-02Friction Drive — фрикционная подача

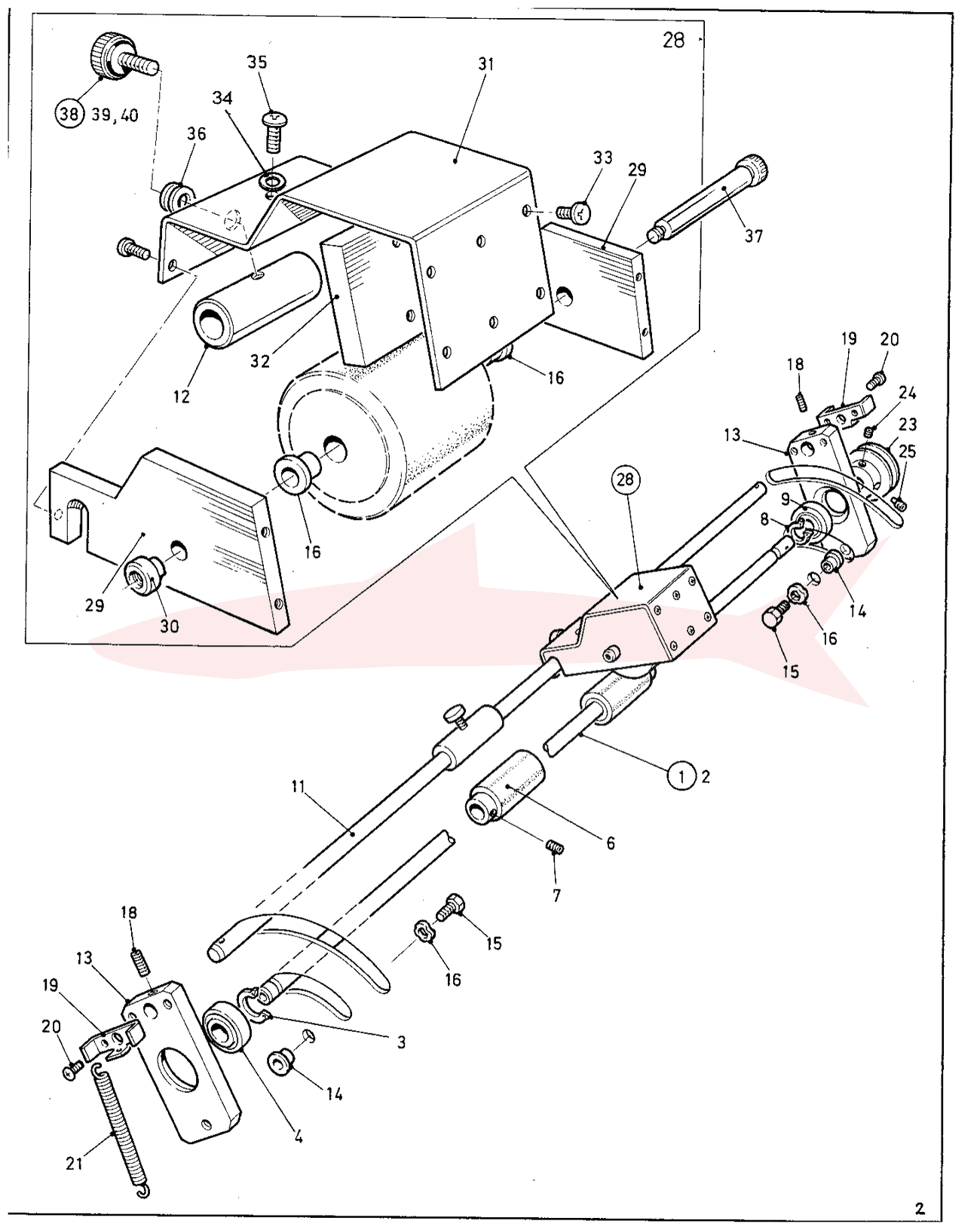

6-57-11Inking System — красочный аппарат

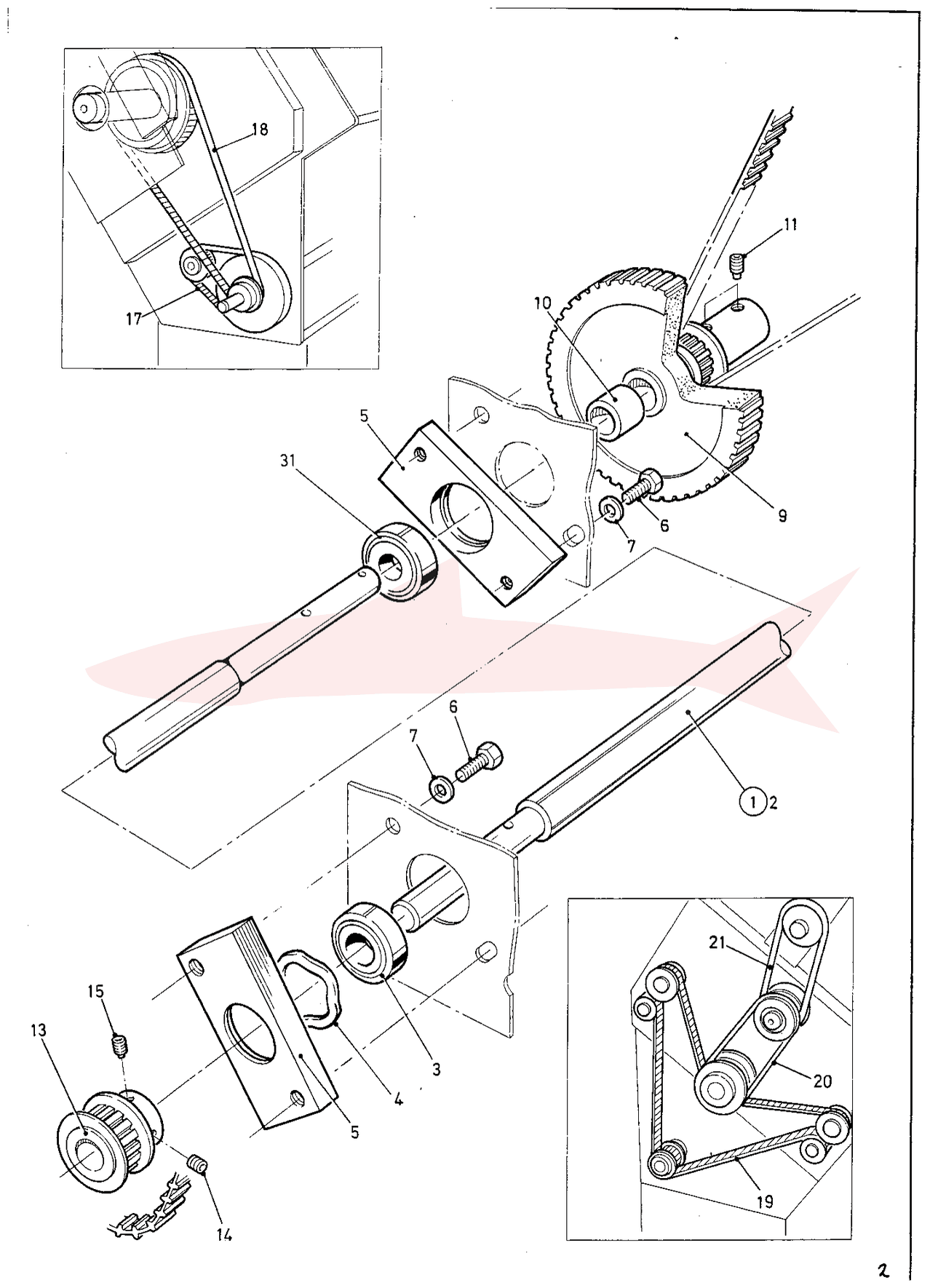

8-10-01Transmission — привод (шкивы и ремни)

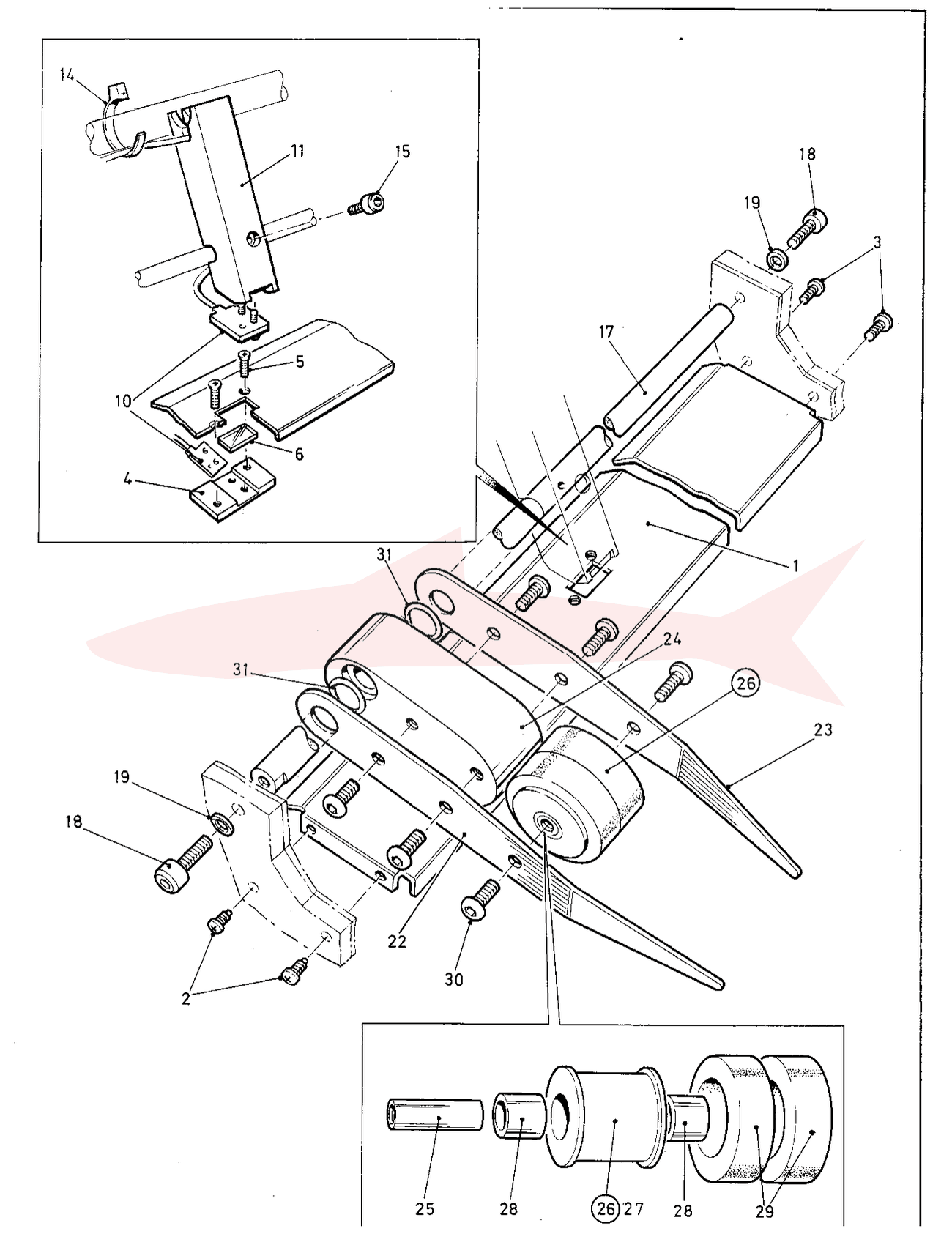

6-59-12Paper Control — входной стол и датчик листа

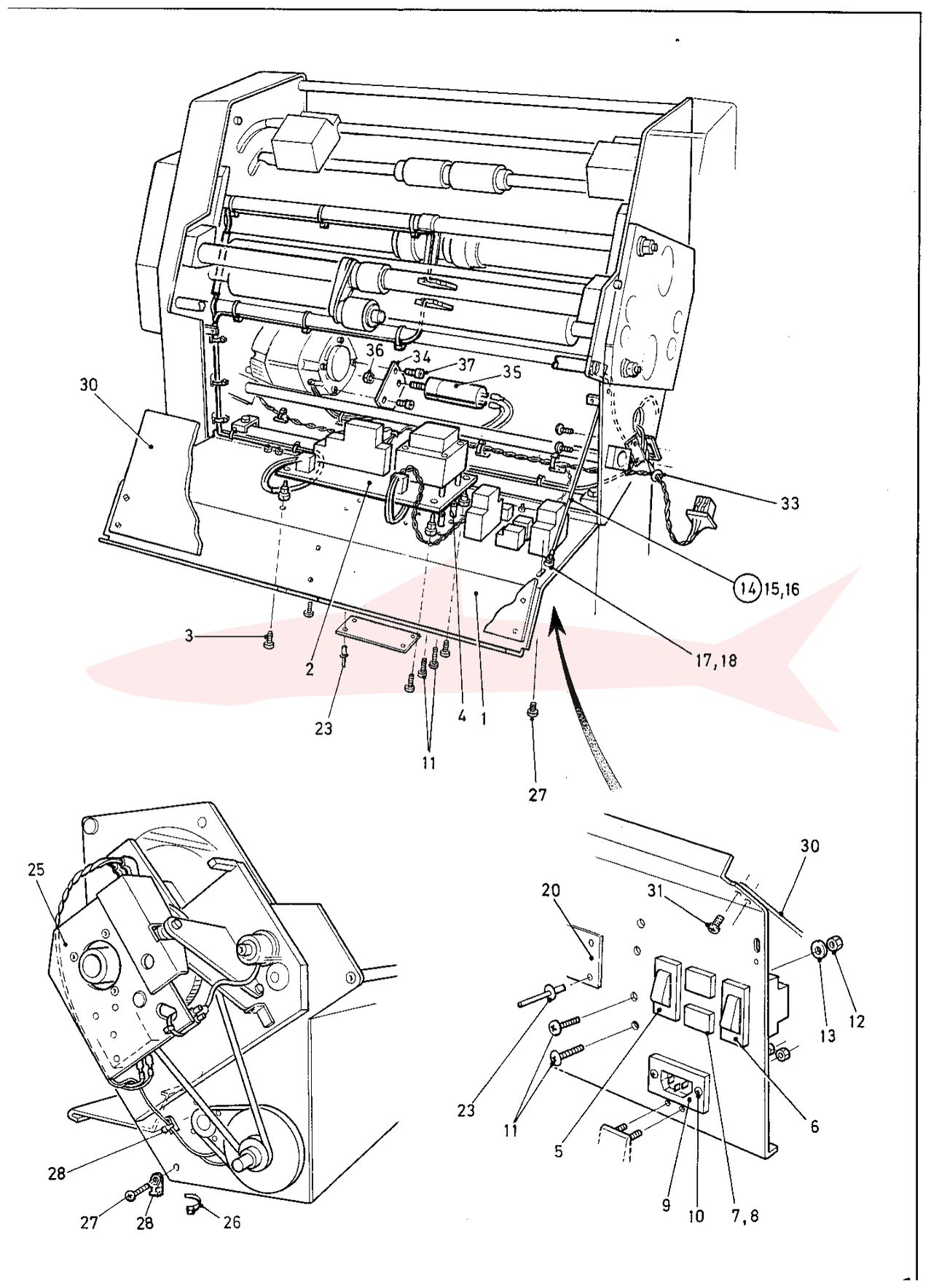

8-04-01Control System 50Hz — система управления

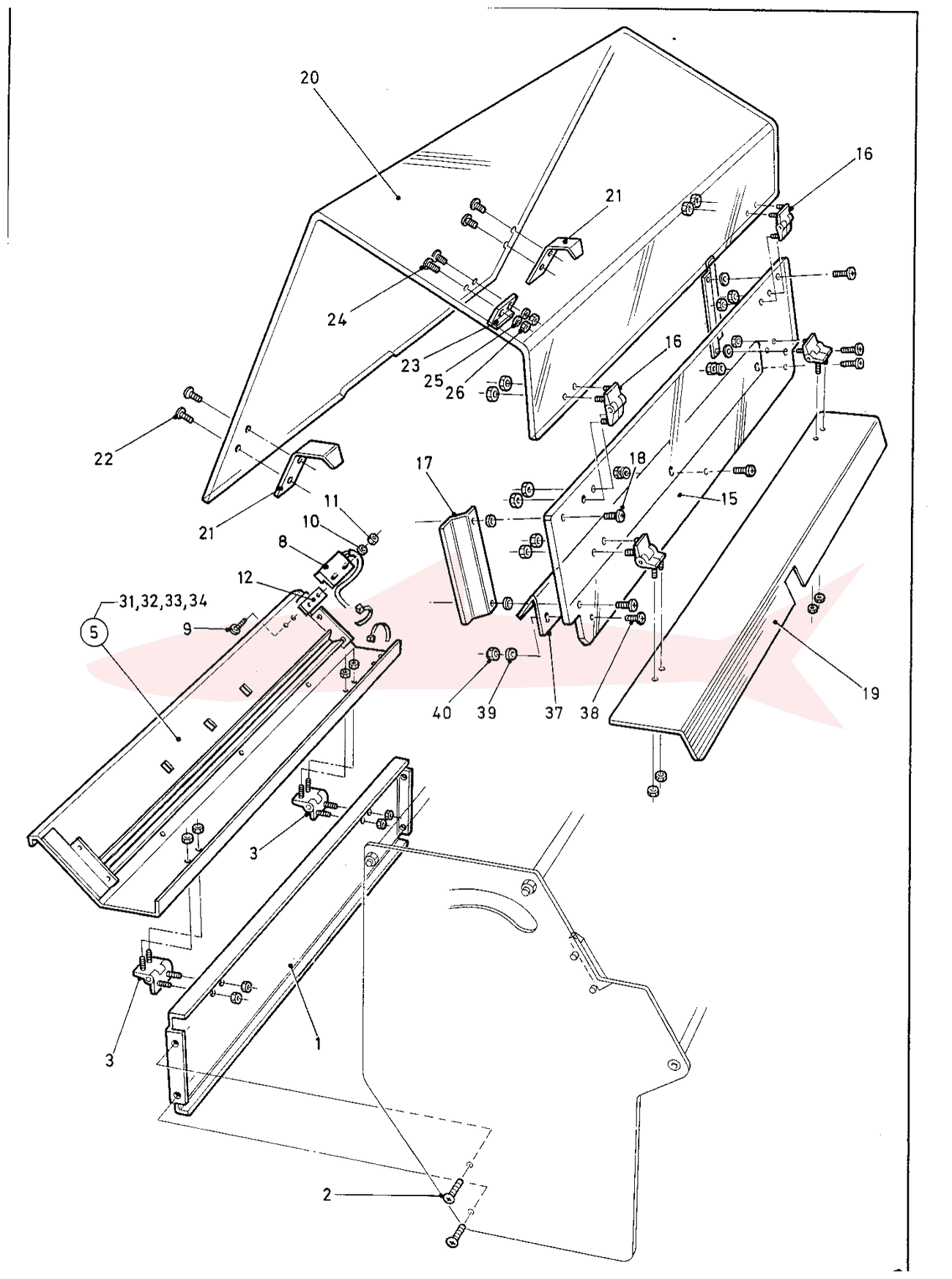

8-03-01Guards — ограждения

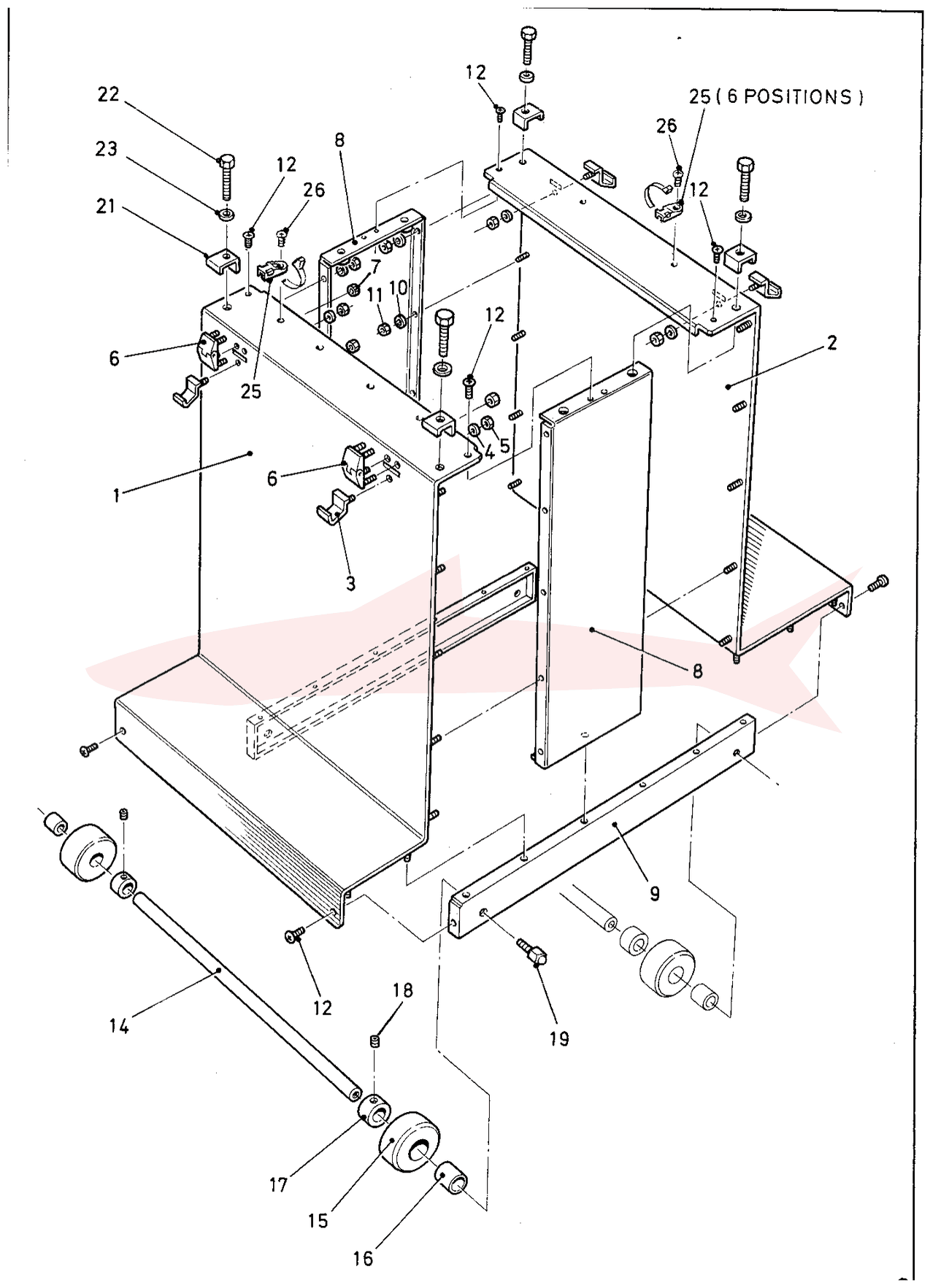

8-05-01 Base Unit

Morgana FRN 5 · Основание

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	BASE SECTION - FRONT	85-004-02-0
2	BASE SECTION - REAR	85-005-02-0
3	STOWAGE HOOK	85-006-02-4
4	WASHER - PLAIN - M6	481-060
5	NUT - FULL - M6	461-01-060
6	HINGE - ADJUSTABLE	606-019
7	NUT - SPECIAL (FOR HINGE)	606-022
8	SIDE PANEL	85-003-02-1
9	SIDE CHANNEL	85-002-02-2
10	WASHER - PLAIN - M4	481-040
11	NUT - FULL - M4	461-01-040
12	SCREW - PAN HEAD TAPTITE - M4 x 8 LONG	401-02-040-008
14	WHEEL SHAFT	85-008-3
15	WHEEL - NYLON - FRN	55-009-3
16	SPIROL SPACER Ø16 x 20 LONG - STANDARD	603-038
17	COLLAR	02-019-X
18	SCREW - SOCKET SET KN. - M4 x 5 LONG	407-01-040-005
19	SCREW - BUTTON HEAD - M8 x 16 LONG	405-01-080-016
21	MACHINE CLAMP	85-007-4
22	BOLT - HEXAGON HEAD - M8 x 30 LONG	414-01-080-030
23	WASHER - PLAIN - M8	481-080
25	CABLE TIE MOUNTING EYELET	613-339
26	SCREW - PAN HEAD TAPTITE - M4 x 6 LONG	401-02-040-006

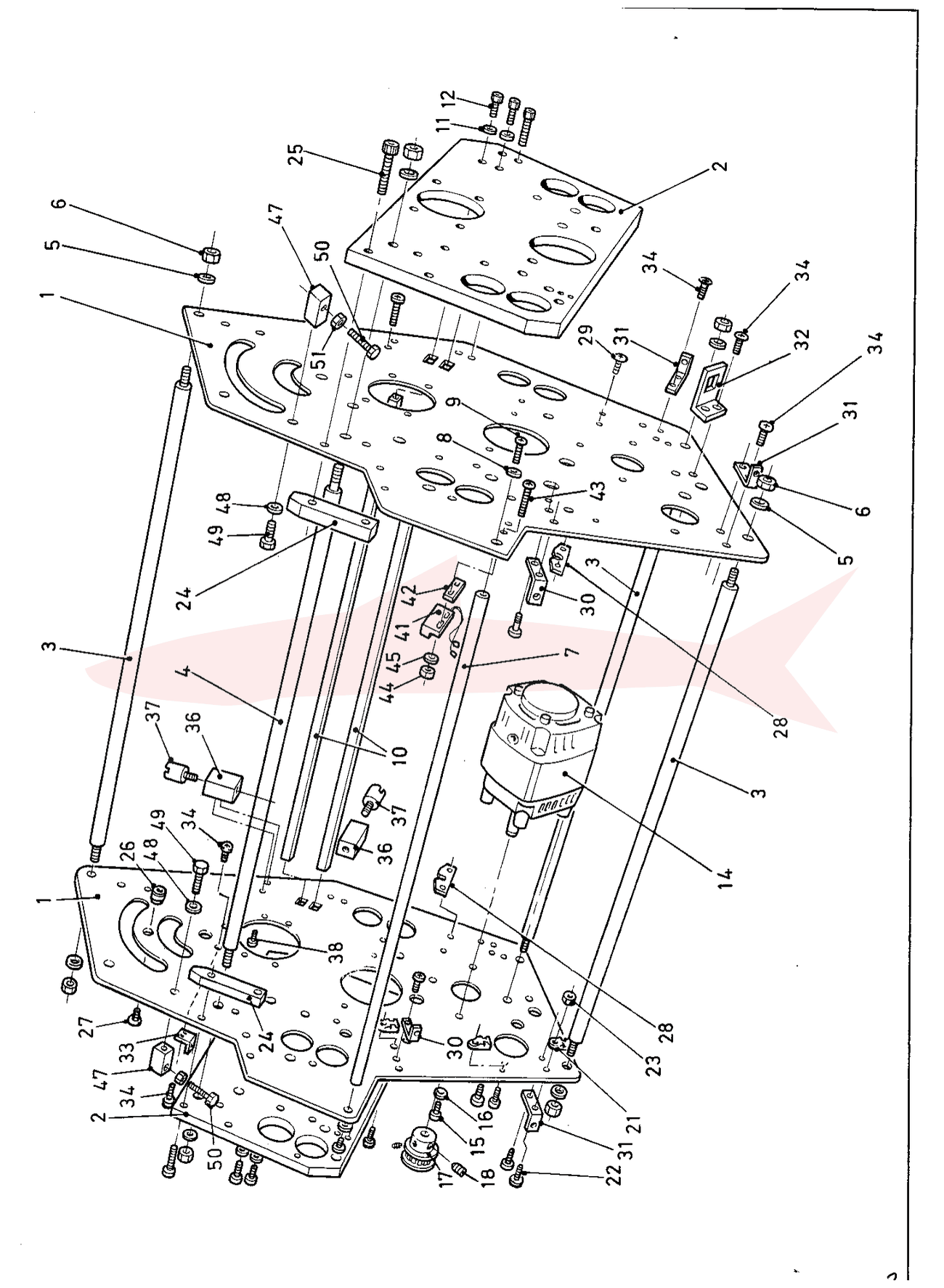

8-01-01 Main Assembly 50Hz

Morgana FRN 5 · Основная рама

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	SIDE FRAME PLATE	82-008-1
2	PRINCIPLE BEARING HOUSING	82-009-1
3	TIE BAR (THIN)	52-003-3
4	TIE BAR (THICK)	002-003-3
5	WASHER - PLAIN - M8	481-080
6	NUT - FULL - M8	461-01-080
7	TIE BAR - FEMALE (Ø12)	82-007-3
8	WASHER - PLAIN - M6	481-060
9	SCREW - CAP HEAD - M6 x 16 LONG	403-01-060-016
10	ADVANCE SHAFT	82-010-3
11	WASHER - PLAIN - M6	481-060
12	SCREW - SOCKET CAP HEAD - M6 x 16 LONG	403-01-060-016
14	MOTOR - 220V - 50Hz	610-014
15	SCREW - CAP HEAD - #10/32 UNF x 5/8" LONG	403-05-010-625
16	WASHER - PLAIN - M5	481-050
17	TIMING PULLEY - 16 XL FLANGED	86-016-3
18	SCREW - SOCKET SET KN - M4 x 6 LONG	407-01-040-006
21	CABLE TIE MOUNTING EYELET	613-339
22	SCREW - PAN HEAD TAPTITE - M4 x 10 LONG	401-02-040-010
23	NUT - FULL - M4	461-01-040
24	COVER SLIDE BLOCK	81-014-4
25	SCREW - PAN HEAD TAPTITE - M4 x 12 LONG	401-02-040-012
26	PLUG - INK POD SUPPORT	61-015-4
27	SCREW - SOCKET C'SUNK - M5 x 8 LONG	404-01-050-008
28	CATCH PLATE	52-015-3
29	SCREW - PAN HEAD TAPTITE - M4 x 6 LONG	401-02-040-006
30	COVER BRACKET	51-039-3
31	SIDE COVER BRACKET	83-026-3
32	CONNECTOR BRACKET	81-016-3
33	SPRING RETENTION BRACKET	57-031-3
34	SCREW - PAN HEAD TAPTITE - M4 x 8 LONG	401-02-040-008
36	MAGNET HOUSING	81-013-4
37	MAGNET - (TYPE CF 12-00)	601-071
38	SCREW - PAN HEAD TAPTITE - M3 x 8 LONG	401-02-030-008
41	PROXIMITY SWITCH - (FSN / FRN)	65-070-ND
42	SPACER PLATE	84-008-4
43	SCREW - PAN HEAD TAPTITE - M3 x 16 LONG	401-02-030-016
44	NUT - FULL - M3	461-01-030
45	WASHER - PLAIN - M3	481-030
47	ADJUSTER BLOCK (INKING)	52-006-3
48	WASHER - PLAIN - M6	481-060
49	SCREW - HEX HEAD SET - M6 x 10 LONG	415-01-060-010
50	SCREW - HEX HEAD SET - M6 x 25 LONG	415-01-060-025
51	NUT - FULL - M6	461-01-060

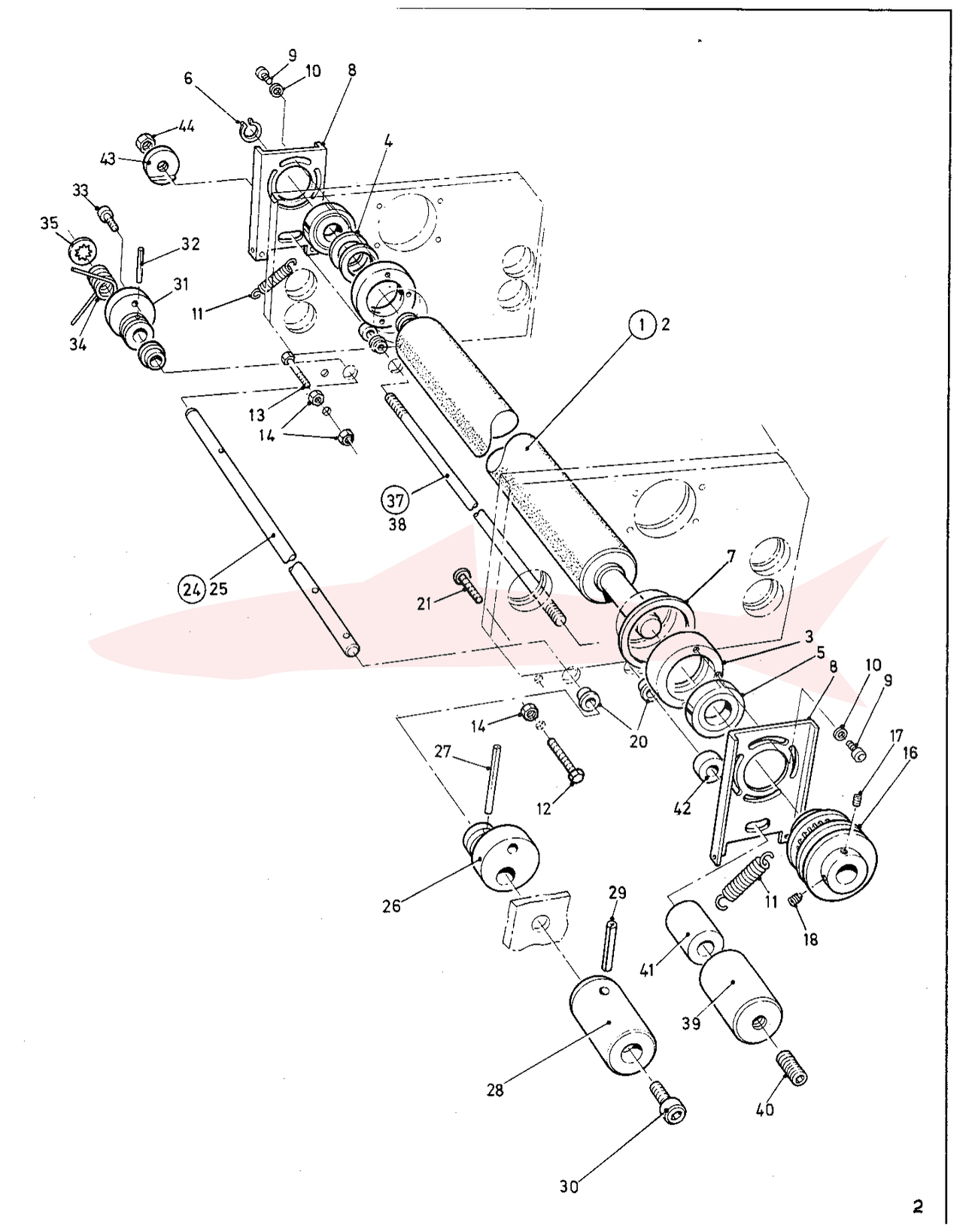

8-52-01 Platen

Morgana FRN 5 · Платен (опорный вал)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	PLATEN ASSEMBLY	51-086-2
2	Platen	51-002-2
3	Eccentric - Platen Adjustment	51-005-3
4	Disc Spring - (6003 Bearing)	604-013
5	Ball Bearing - (6003 ZZ)	602-020
6	Circlip - External - (1400 - 17)	615-013
7	Shim - Platen Eccentric	51-068-3
8	ECCENTRIC ADJUSTER PLATE	51-044-3
9	SCREW - HEX HEAD SET - M4 x 10 LONG	415-01-040-010
10	WASHER - PLAIN - M4	481-040
11	SPRING - TENSION - (LE 045 - D9)	604-023
12	SCREW - HEX HEAD SET - M5 x 35 LONG	415-01-050-035
13	SCREW - HEX HEAD SET - M5 x 20 LONG	415-01-050-020
14	NUT - PLAIN - M5	461-01-050
16	TIMING / CORD PULLEY - (24 XL / Ø5)	56-002-3
17	SCREW - SOCKET SET FLAT - M5 x 8 LONG	409-01-050-008
18	SCREW - SOCKET SET DOG - M5 x 8 LONG	410-01-050-008
20	OILITE BEARING - (FCM 10 - 6)	602-012
21	SCREW - PAN HEAD TAPTITE - M4 x 12 LONG	401-02-040-012
24	CAM SHAFT ASSEMBLY	51-087-3
25	Cam Shaft	51-052-3
26	Cam	51-051-3
27	Tension Pin - Ø3 x 30 Long - Standard	603-024
28	Cam Operating Knob	51-053-3
29	Tension Pin - Ø3 x 20 Long - Standard	603-007
30	Screw - Cap Head Socket - M6 x 8 Long	403-01-060-008
31	CAM	51-051-3
32	TENSION PIN - Ø3 x 16 LONG - STANDARD	603-019
33	SCREW - PAN HEAD TAPTITE - M4 x 10 LONG	401-02-040-010
34	SPRING - TORSION - (LTL 054 K2)	604-033
35	STARLOCK RETAINER - Ø8 UNCAPPED	615-009
37	LOCKING SHAFT ASSEMBLY	51-091-3
38	Locking Shaft	51-046-3
39	Locking Knob	51-050-3
40	Screw - Socket Set Cone - M8 x 15 Long	408-01-080-015
41	LOCKING BUSH - LONG	51-049-X
42	LOCKING BUSH - SHORT	51-048-X
43	LOCK NUT	51-047-3
44	NUT - FULL - M8	461-01-080

Номера в кружке — сборочные узлы (поставляются в сборе).

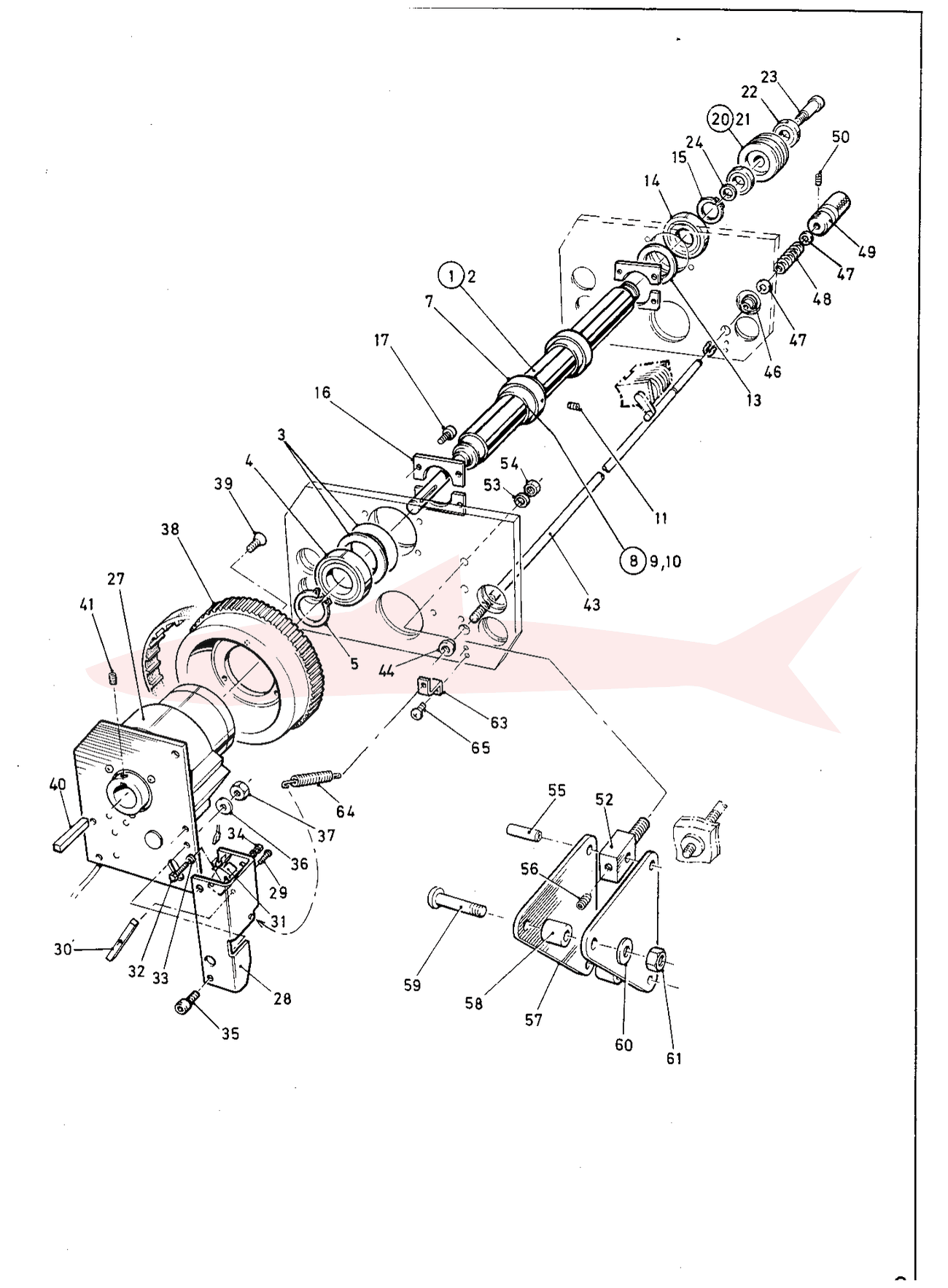

8-51-01 Main Print Shaft Metric

Morgana FRN 5 · Главный печатный вал

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MAIN SHAFT ASSEMBLY - (CB6)	51-084-2
2	Main Shaft - CB6	51-071-2
3	Disc Spring - (6005 Bearing)	604-012
4	Ball Bearing - 6005 ZZ	602-004
5	Circlip - External - (1400 - 25)	615-012
7	CLAMP RING - INTERNATIONAL - METRIC	51-083-1
8	KEY & PIN ASSEMBLY	51-094-3
9	Key - Rectangular - 6 x 6 x 38	51-079-3
10	Tension Pin - Ø2 x 8 Long	603-033
11	Screw - Socket Set Dog - M8 x 8 Long	410-01-080-008
13	THRUST WASHER	51-038-3
14	BALL BEARING - 6005 ZZ	602-004
15	CIRCLIP - EXTERNAL - (1400 - 25)	615-012
16	BEARING RETAINER	51-014-3
17	SCREW - SOCKET CAP HEAD - M4 x 10 LONG	403-01-040-010
20	IDLER PULLEY ASSEMBLY	56-034-3
21	Inking Drive Idler	56-008-3
22	Ball Bearing - 608 ZZ	602-002
23	SHOULDER BOLT - Ø8 x M6 x 25 LONG	608-006
24	WASHER - PLAIN - M6	481-060
27	CLUTCH ASSEMBLY - (CB6 12V)	51-081-3
28	REACTION PLATE	81-010-3
29	SCREW - SOCKET CAP HEAD - M3 x 20 LONG	403-01-030-020
30	MICRO SWITCH OPERATING ARM	81-019-3
31	MICRO SWITCH	613-191
32	SCREW - SOCKET CAP HEAD - M3 x 20 LONG	403-01-030-020
33	WASHER - PLAIN - M3	481-030
34	NUT - FULL - M3	461-01-030
35	SCREW - SOCKET CAP HEAD - M6 x 16 LONG	403-01-060-016
36	WASHER - PLAIN - M6	481-060
37	NUT - FULL - M6	461-01-060
38	TIMING PULLEY - 72 XL	56-033-3
39	SCREW - SOCKET C'SUNK - M6 x 15 LONG	404-01-060-015
40	KEY - RECTANGULAR - 6 x 6 x 32 LONG	601-045
41	SCREW - SOCKET SET FLAT - M5 x 5 LONG	409-01-050-005
43	SHAFT - CLUTCH POSITION ADJUSTMENT	51-022-3
44	THREAD BEARING	51-021-3
46	PLAIN BEARING - (OILITE - CM 15 - 8)	602-018
47	WASHER - NYLON - Ø8 - (W6264)	605-004
48	SPRING - COMPRESSION - (LC - 055 - G9)	604-010
49	KNOB - CLUTCH POSITION ADJUSTMENT	51-023-3
50	SCREW - SOCKET SET KN. - M4 x 5 LONG	407-01-040-005
52	PIVOT BLOCK - BELLCRANK	51-018-3
53	WASHER - PLAIN - M8	481-080
54	NUT - FULL - M8	461-01-080
55	DOWEL PIN - Ø6 x 20 LONG	603-031
56	SCREW - SOCKET SET KN. - M4 x 5 LONG	407-01-040-005
57	BELLCRANK	51-082-3
58	REACTION COLLAR	51-017-3
59	SCREW - BUTTON HEAD - M6 x 25 LONG	405-01-060-025
60	WASHER - PLAIN - M6	481-060
61	NUT - FULL - M6	461-01-060
63	STOP BRACKET	51-032-3
64	SPRING - EXTENSION - (LEM 150 - D8)	604-055
65	SCREW - PAN HEAD TAPTITE - M4 x 10 LONG	401-02-040-010

Номера в кружке — сборочные узлы (поставляются в сборе).

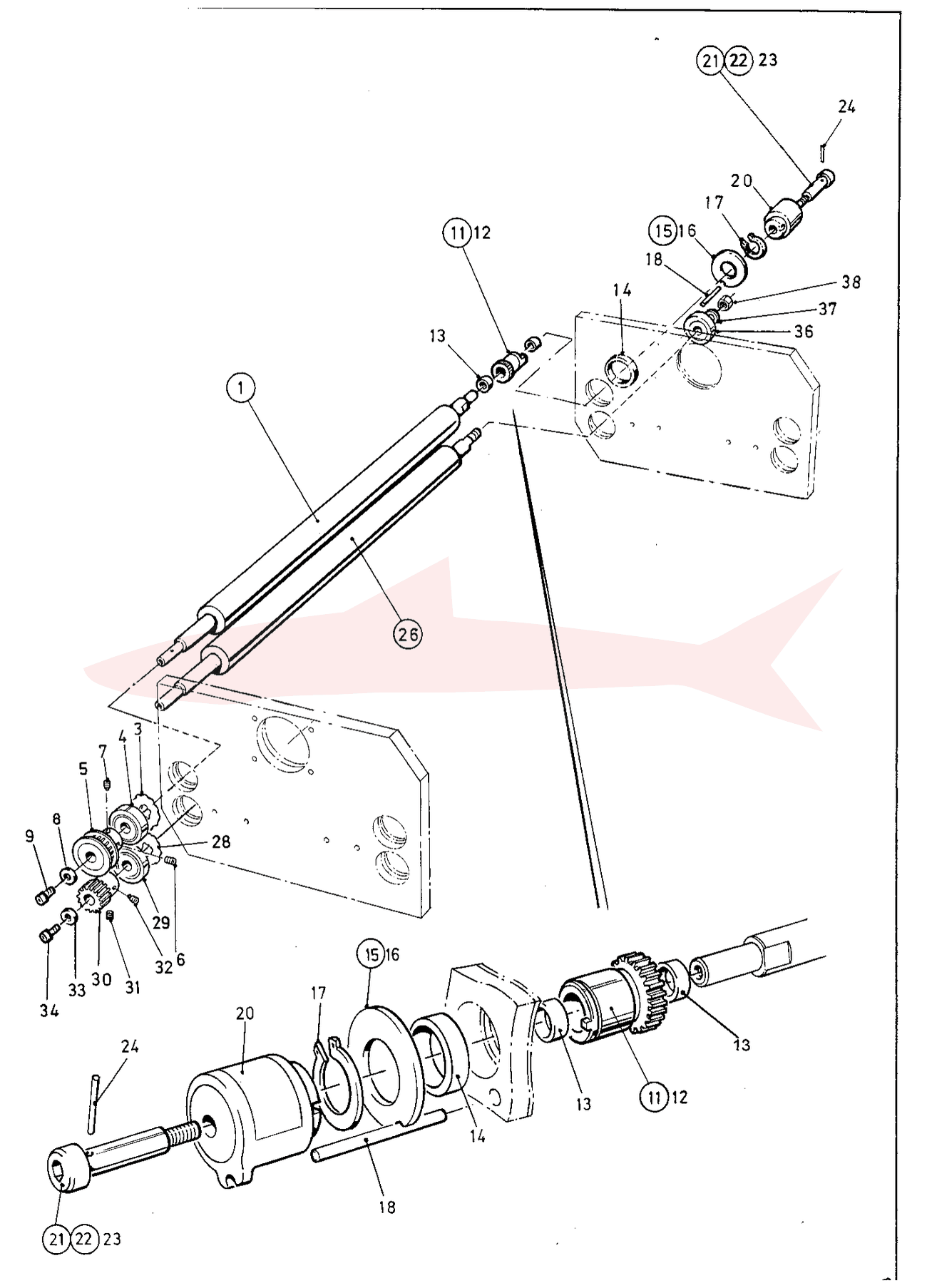

8-61-01 Input Assembly

Morgana FRN 5 · Валы подачи

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	INPUT ROLLER - UPPER	81-007-56-2
2	Shaft - Upper Input Roller	81-008-58-2
3	WAVED WASHER	604-049
4	BALL BEARING - 6001 ZZ	602-003
5	TIMING PULLEY - 16 XL FLANGED	56-003-3
6	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
7	SCREW - SOCKET SET DOG - M4 x 6 LONG	410-01-040-006
8	CLAMP WASHER	51-095-3
9	SCREW - SOCKET CAP HEAD - M6 x 12 LONG	403-01-060-012
11	SLEEVE GEAR ASSEMBLY	86-012-61-3
12	Sleeve Gear - (24T)	86-008-3
13	Needle Roller Bearing - (HK 1210)	602-041
14	NEEDLE ROLLER BEARING - (HK 2212)	602-040
15	THRUST WASHER - SLOTTED	86-014-4
16	Thrust Washer - (Ø22 - WC 20 DU)	605-035
17	EXTERNAL CIRCLIP - (1400 - 22)	615-029
18	SPIROL PIN - Ø3 x 40 LONG	603-021
20	CLUTCH - ELECTROMAGNETIC - (MAC 30)	623-009
21	CLUTCH SPINDLE ASSEMBLY	86-015-4
22	Clutch Spindle	86-011-4
23	Shoulder Bolt - Ø8 x M6 x 30 Long	608-013
24	Spirol Pin - Ø2.5 x 12 Long Standard	603-043
26	INPUT ROLLER - STANDARD	61-010-56-2
27	Shaft - Standard Input Roller	61-012-58-2
28	WAVED WASHER	604-049
29	BALL BEARING - 6001 ZZ	602-003
30	TIMING PULLEY - 16 XL FLANGELESS	56-004-3
31	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
32	SCREW - SOCKET SET DOG - M4 x 6 LONG	410-01-040-008
33	CLAMP WASHER	51-095-3
34	SCREW - SOCKET CAP HEAD - M6 x 12 LONG	403-01-060-012
36	BALL BEARING 6001 ZZ	602-003
37	WASHER - PLAIN - M8	481-080
38	NUT - FULL - M8	461-01-080

Номера в кружке — сборочные узлы (поставляются в сборе).

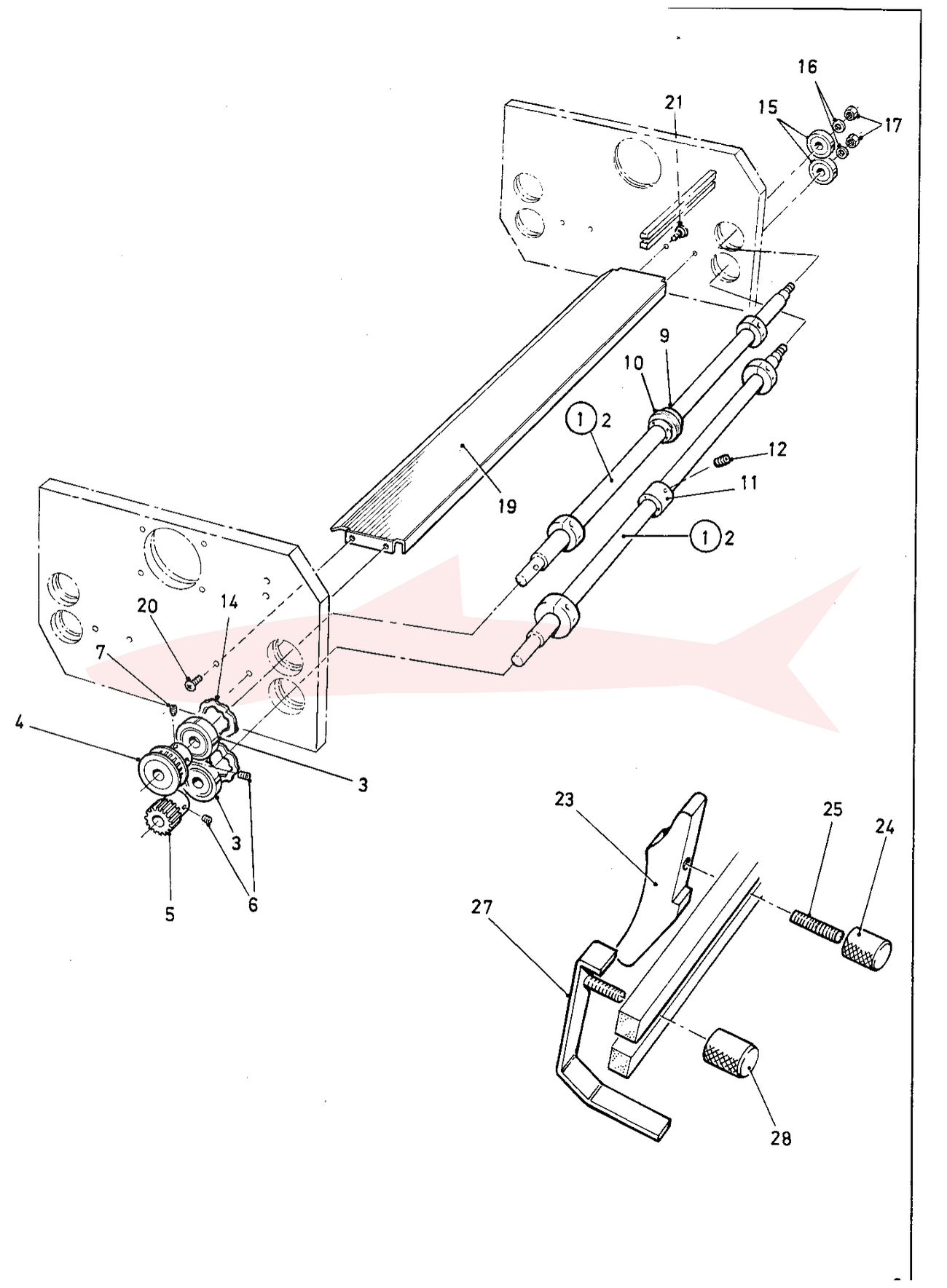

8-62-01 Output Assembly

Morgana FRN 5 · Вывод и перфорация

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	OUTPUT SHAFT ASSEMBLY	51-088-3
2	Output Shaft	51-003-2
3	Ball Bearing 6001 ZZ	602-003
4	TIMING PULLEY - 16 XL FLANGED	56-003-3
5	TIMING PULLEY - 16 XL FLANGELESS	56-004-3
6	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
7	SCREW - SOCKET SET DOG - M4 x 6 LONG	410-01-040-006
9	PERFORATOR DRIVE HUB	08-024-3
10	TYRE	08-015-3
11	PERFORATOR DRIVE WHEEL	08-057-3
12	SCREW - SOCKET SET FLAT - M4 x 6 LONG	409-01-040-006
14	WAVED WASHER - (6001 BEARING)	604-049
15	BALL BEARING - 6001 ZZ	602-003
16	WASHER - PLAIN - M8	481-080
17	NUT - FULL - M8	461-01-080
19	OUTPUT BED	51-025-2
20	SCREW - PAN HEAD PLASTITE - #6 x 5/16" LG	401-15-006-312
21	SCREW - PAN HEAD TAPTITE - M4 x 8 LONG	401-02-040-008
23	ADVANCE CAM	81-015-3
24	UNIVERSAL KNOB BLACK - M5	01-115-3
25	SCREW - SOCKET SET FLAT - M5 x 30 LONG	409-01-050-030
27	PERFORATOR STRIPPER	81-009-3
28	UNIVERSAL KNOB BLACK - M5	01-115-3

Номера в кружке — сборочные узлы (поставляются в сборе).

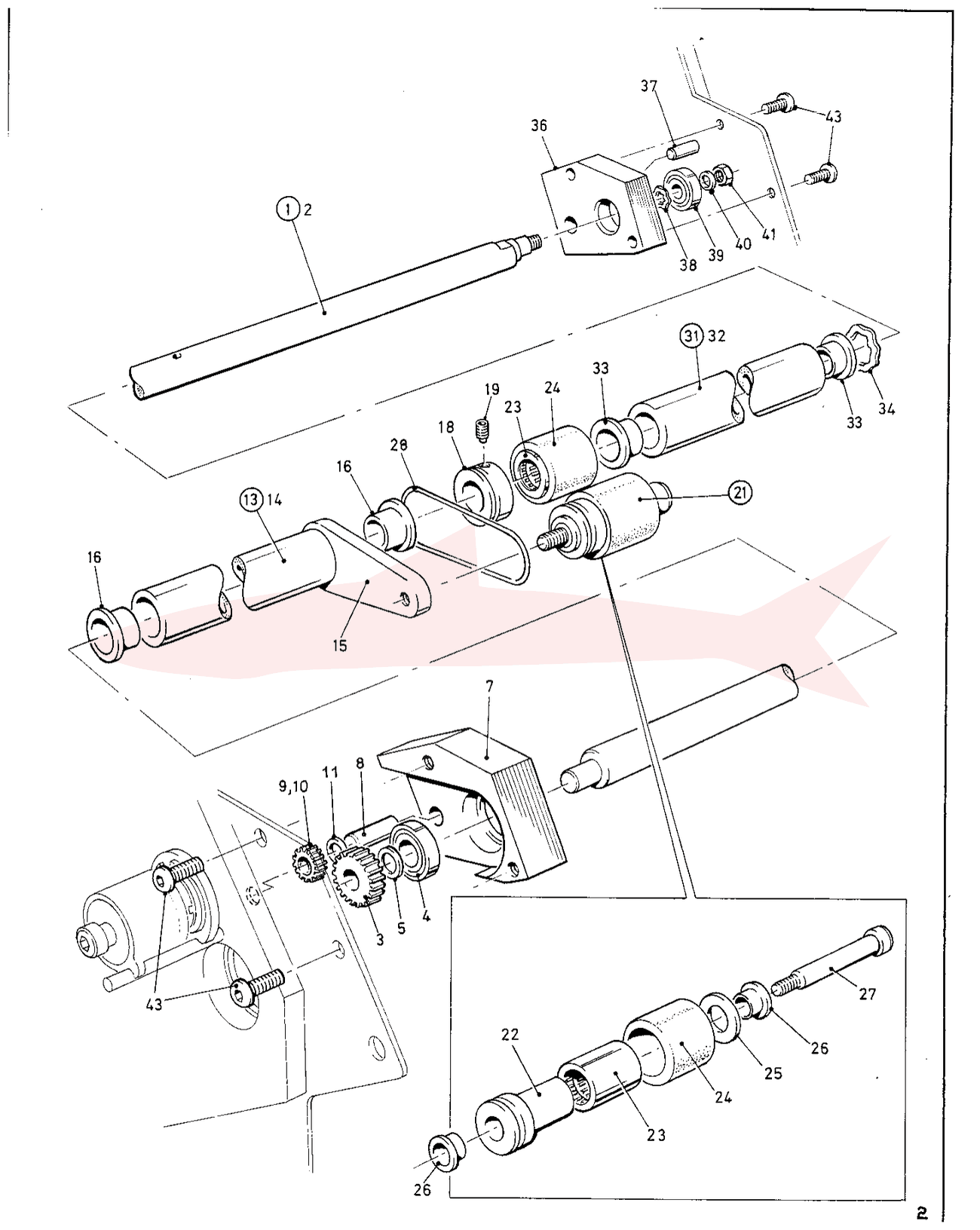

8-31-02 Friction Drive

Morgana FRN 5 · Фрикционная подача

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FRICTION SHAFT ASSEMBLY	86-010-61-ND
2	Friction Drive Shaft	86-035-3
3	Drive Gear - (30 Tooth)	86-007-4
4	Ball Bearing - 608 ZZ	602-002
5	Nylon Washer - Ø8 - (W 6264)	605-004
7	GEARCASE	86-033-3
8	DOWEL PIN - Ø8 x 20 LONG	603-047
9	IDLER GEAR - (24 TOOTH)	86-009-4
10	DU BUSH - (MB 0808 DU)	602-016
11	NYLON WASHER - Ø8 - (W 6264)	605-004
13	SUPPORT ARM ASSEMBLY	86-026-ND
14	Support Tube	86-025-4
15	Support Arm	86-024-4
16	DU Bush - Flanged - (FMB 1612)	602-043
18	CORD DRIVE DRUM	86-021-4
19	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
21	CORD DRIVE HUB ASSEMBLY	86-020-ND
22	Cord Drive Hub	86-022-4
23	Drawn Cup Roller Clutch - (HFL 1626)	623-010
24	FRICTION TYRE - UPPER	86-032-4
25	Nylon Washer - Ø10 - (041 - 3825)	605-037
26	DU Bush - Flanged - (FMB 0809.5)	602-042
27	SHOULDER BOLT - Ø8 x M6 x 40 LONG	608-014
28	O-RING - (DRIVE BELT)	609-007
31	COVER TUBE ASSEMBLY	86-031-ND
32	Cover Tube	86-030-4
33	DU Bush - Flanged - (FMB 1612)	602-043
34	WAVED WASHER - Ø24 - (EPL 13)	604-056
36	BEARING CASE	86-034-3
37	DOWEL PIN - Ø8 x 20 LONG	603-047
38	WAVED WASHER - Ø22 - (EPL 12)	604-050
39	BALL BEARING 608 ZZ	602-002
40	WASHER - PLAIN - M6	481-060
41	NUT - HALF - M6	462-01-060
43	SCREW - SOCKET CAP HEAD - M5 x 12 LONG	403-01-050-012

Номера в кружке — сборочные узлы (поставляются в сборе).

6-57-11 Inking System

Morgana FRN 5 · Красочный аппарат

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	INK TRANSFER SHAFT ASSEMBLY	57-032-3
2	Shaft - Ink Transfer	57-003-3
3	Circlip - External - (1400-12)	615-015
4	Ball Bearing 6001 ZZ	602-003
6	INK TRANSFER ROLLER	57-004-3
7	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
8	CIRCLIP EXT. 1400-12	615-015
9	BALL BEARING 6001 ZZ	602-003
11	TIE BAR	57-019-3
12	LOCATING COLLAR	58-005-4
13	SUPPORT ARM	57-001-3
14	PLAIN BEARING - FLANGED - OILITE FCM 8 - 6	602-019
15	SCREW - HEX HEAD SET - M6 x 15 LONG	415-01-060-015
16	NYLON SHOULDER WASHER - Ø12	605-006
18	SCREW - SOCKET SET FLAT - M4 x 20 LONG	409-01-040-020
19	STOP BRACKET - INKING	57-006-3
20	SCREW - PAN HEAD TAPTITE - M4 x 8 LONG	401-02-040-008
21	SPRING - EXTENSION - (LE - 041 - C10)	604-015
23	INKING DRIVE PULLEY	56-032-3
24	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
25	SCREW - SOCKET SET DOG - M4 x 6 LONG	411-01-040-006
28	INKING POD ASSEMBLY	58-008-65-ND
29	Side Arm	58-002-3
30	Bush - Ink Pod	58-009-4
31	Cover Chassis	58-003-3
32	Weight - Rectangular	58-004-4
33	Screw - Pan Head Taptite - M3 x 6 Long	401-02-030-006
34	WASHER - PLAIN - M4	481-040
35	SCREW - PAN HEAD TAPTITE - M4 x 6 LONG	401-02-040-006
36	GROMMET - Ø5.6 - (4232 AF)	601-075
37	SHOULDER BOLT - Ø8 x M6 x 50 LONG	608-007
38	KNOB ASSEMBLY	28-009-ND
39	Knurled Knoblet - M5	606-021
40	Screw - Socket Cap Head - M5 x 16 Long	403-01-050-016

Номера в кружке — сборочные узлы (поставляются в сборе).

8-10-01 Transmission

Morgana FRN 5 · Привод (шкивы и ремни)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	DRIVE SHAFT ASSEMBLY	81-018-3
2	Drive Shaft	81-003-3
3	Ball Bearing - 6001 ZZ	602-003
4	WAVED WASHER - (6001 BEARING)	604-049
5	BEARING HOUSING - (DRIVE SHAFT)	81-002-3
6	SCREW - HEX HEAD - M6 x 16 LONG	415-01-060-016
7	WASHER - PLAIN - M6	481-060
9	MAIN DRIVE PULLEY	86-002-3
10	SPACER	01-056-3
11	SCREW - SOCKET SET DOG - M5 x 6 LONG	410-01-050-006
13	TIMING PULLEY - 16 XL FLANGED	56-003-3
14	SCREW - SOCKET SET FLAT - M4 x 4 LONG	409-01-040-004
15	SCREW - SOCKET SET DOG - M4 x 6 LONG	410-01-040-006
17	TIMING BELT - 120 XL 037	607-017
18	TIMING BELT - 260 XL 037	607-001
19	TIMING BELT - TWIN GRIP - D280 XL 037	607-014
20	DRIVE BELT - PLATEN TO IDLER - Ø5	56-014-3
21	DRIVE BELT - IDLER TO INK SHAFT - Ø5	56-015-3

Номера в кружке — сборочные узлы (поставляются в сборе).

6-59-12 Paper Control

Morgana FRN 5 · Входной стол и датчик листа

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	INPUT BED	81-012-1
2	SCREW - PAN HEAD PLASTITE - #6 x 5/16" LG	401-15-006-312
3	SCREW - PAN HEAD TAPTITE - M4 x 8 LONG	401-02-040-008
4	SENSOR MOUNTING (LOWER)	81-020-3
5	SCREW - C.SUNK TAPTITE - M3 x 6 LONG	402-02-030-006
6	SENSOR LENS	81-021-3
10	SENSOR SET - (EMITTER & RECEIVER)	613-310
11	SENSOR MOUNTING - TOP	61-016-3
12	HEAT SHRINK SLEEVING - Ø2,4 - (RS 398-212)	613-152
13	PVC SLEEVING - Ø4 - (RS 399-502)	613-098
15	SCREW - SOCKET CAP HEAD - M3 x 12 LONG	403-01-030-012
17	SUPPORT SHAFT	52-009-3
18	SCREW - SOCKET CAP HEAD - M6 x 25 LONG	403-01-060-025
19	WASHER - PLAIN - M6	481-060
22	SMOOTHER RAIL - OPERATOR SIDE	65-040-4
23	SMOOTHER RAIL - CLUTCH SIDE	65-041-4
24	HOLD DOWN SMOOTHER	61-017-4
25	SPINDLE - SMOOTHER	65-043-4
26	SMOOTHER WHEEL ASSEMBLY	65-045-ND
27	Smoother Wheel	51-030-3
28	DU Bush - (MB 0808 DU)	602-016
29	TYRE	08-015-3
30	SCREW - BUTTON HEAD - M5 x 10 LONG	405-01-050-010
32	O-RING - (202-636)	609-003

Номера в кружке — сборочные узлы (поставляются в сборе).

8-04-01 Control System 50Hz

Morgana FRN 5 · Система управления

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FRONT PANEL	83-029-02-1
2	CONTROL PCB - 220V FRICTION	84-003-3
3	SCREW - PAN HEAD SELF TAP - #6 x 3/8" LG	401-13-006-375
4	PILLAR - M4 x 9.5 LONG	603-045
5	ISOLATOR - (220V - RED ROCKER)	613-264
6	SYSTEM SWITCH - (WNL 22 - 220V - 50Hz - RED)	613-241
7	FUSE HOLDER - (413 - 254)	613-059
8	FUSE - 1 AMP - 20mm - (F 151490-1A)	613-024
9	APPLIANCE INLET (10 AMP CEE - 22)	613-205
10	SCREW - C.SUNK POZI TAPTITE - M3 x 6 LONG	402-02-030-006
11	SCREW - PAN HEAD TAPTITE - M4 x 16 LONG	401-02-040-016
12	NUT - FULL - M4	461-01-040
13	WASHER - SPRING - M4	483-040
14	SUPPORT STRAP	84-006-4
15	AIRCRAFT CABLE - (7061361)	601-001
16	EYELET - Ø4 - RED - (209521)	613-125
17	SCREW - PAN HEAD TAPTITE - M4 x 10 LONG	401-02-040-010
18	NUT - FULL - M4	461-01-040
20	Specification Plate - (MSL)	65-092-01-3
23	Pop Rivet - 1/8" Dia. (Ø3,2)	615-022
25	CABLE TIE MOUNTING - (149-341)	613-029
26	CABLE TIE	613-027
27	SCREW - PAN HEAD TAPTITE - M4 x 8 LONG	401-02-040-008
28	MOUNTING EYELET - CABLE TIE	613-339
30	PROTECTION PLATE	83-027-02-2
31	SCREW - PAN HEAD TAPTITE - M4 x 6 LONG	401-02-040-006
33	SNAP BUSH - Ø19	601-076
34	CAPACITOR MOUNTING PLATE	84-013-A
35	CAPACITOR - 5 µF (220V-50Hz MOTOR START)	613-312
36	NUT - FULL - M8	481-080
37	SCREW - CAP HEAD - #10/32 UNF x 5/8" LONG	403-05-010-625

8-03-01 Guards

Morgana FRN 5 · Ограждения

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	REAR PANEL	83-010-02-2
2	SCREW - PAN HEAD TAPTITE - M4 x 8 LONG	401-02-040-008
3	HINGE - ADJUSTABLE	606-019
5	OUTPUT GUARD ASSEMBLY	83-011-3
8	PROXIMITY SWITCH - (FSN / FRN)	65-070-ND
9	SCREW - PAN HEAD TAPTITE - M3 x 10 LONG	401-02-030-010
10	WASHER - PLAIN - M3	481-030
11	NUT - FULL - M3	461-01-030
12	SPACER PLATE	84-008-4
15	FRONT GUARD	83-021-2
16	HINGE - ADJUSTABLE	606-019
17	COVER SLIDE	83-016-4
18	SCREW - PAN HEAD TAPTITE - M4 x 8 LONG	401-02-040-008
19	COVER - FRICTION FEED	83-030-02-2
20	MAIN GUARD	83-020-1
21	COUNTER PLATE	83-019-4
22	SCREW - PAN HEAD TAPTITE - M4 x 8 LONG	401-02-040-008
23	MAGNETIC ACTUATOR - (RS 338 - 759)	601-021
24	SCREW - PAN HEAD TAPTITE - M3 x 12 LONG	401-02-030-012
25	WASHER - PLAIN - M3	481-030
26	NUT - FULL - M3	461-01-030
37	INPUT STRIPPER - FRN	83-033-2
38	SCREW - PAN HEAD TAPTITE - M4 x 12 LONG	401-02-040-012
39	WASHER - PLAIN - M4	481-040
40	NUT - FULL - M4	461-01-040

Номера в кружке — сборочные узлы (поставляются в сборе).
