Morgana Feeder 8000 — каталог запчастей

Универсальный автоподатчик Morgana 8000 Feeder. Illustrated Parts Manual 901-020-01, issue 3 (декабрь 2008), с серийного № 80066LMAB.

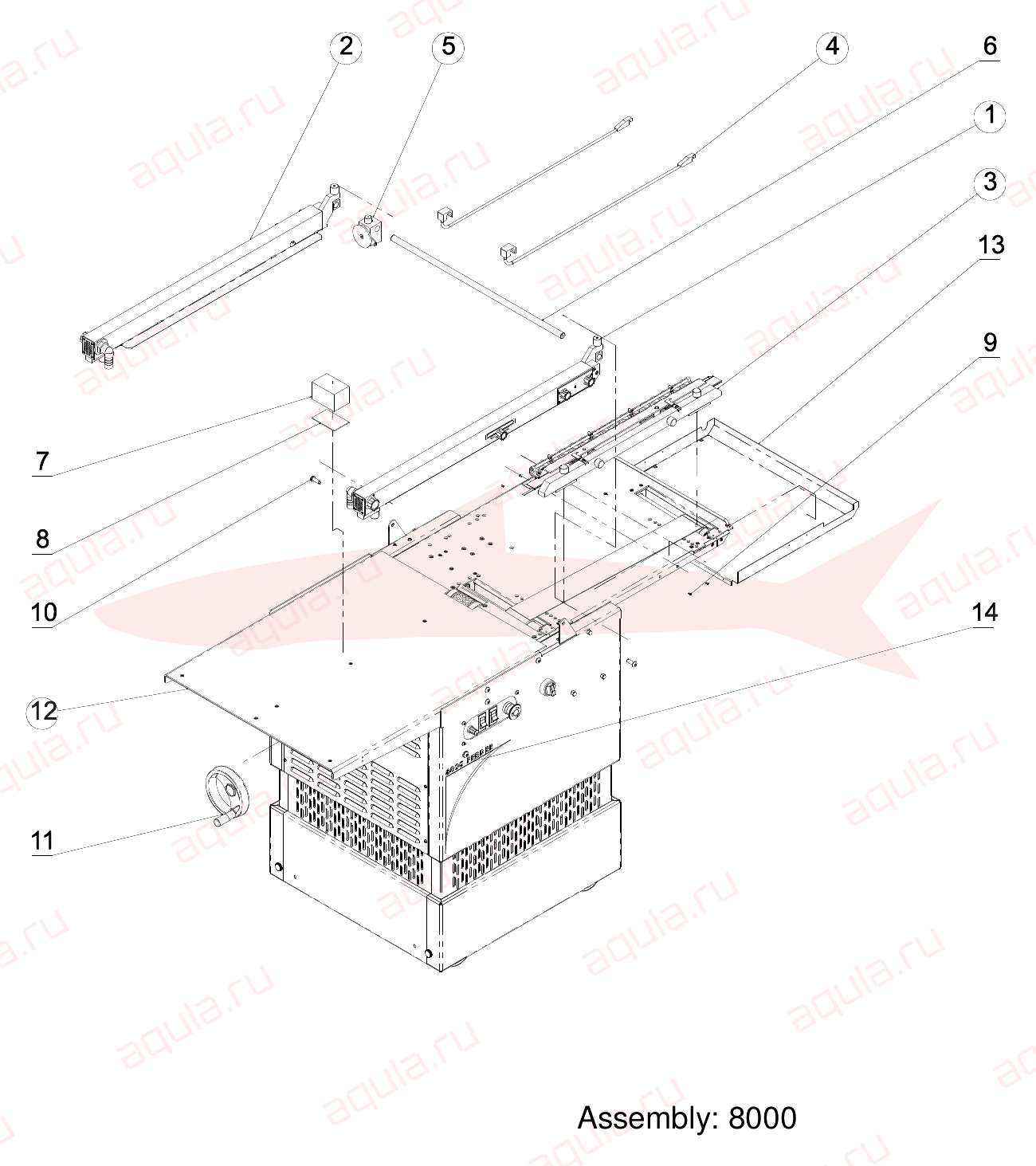

8000 Final Assembly

Morgana Feeder 8000 · Общая сборка

Morgana Feeder 8000 8000 Final Assembly — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Manifold UFO1 (Op.Side)1-13-01
2Manifold UFO1 (Drive Side)1-13-02
3Sidelay Assembly1-14-01
4Paper Guide Assy1-19-01
5Paper Gate Assy1-42-03
6PAPER GATE SHAFT - UFO111-004
7Paper Stop Block13-017
8RUBBER PAD - Backstop13-018
9Screw - Csk Hd. Taptite - M3 x 6Lg402-02-030-006
10Screw - Button Hd. - M8 x 22Lg405-01-080-022
11HANDWHEEL (Fold Away Handle)606-043
12Main Assy - 8000 Feeder900-01-01
13Belt Cover - 9000 Feeder901-010-01
14Label - 8000 Feeder901-017-01

Номера в кружке — сборочные узлы (поставляются в сборе).

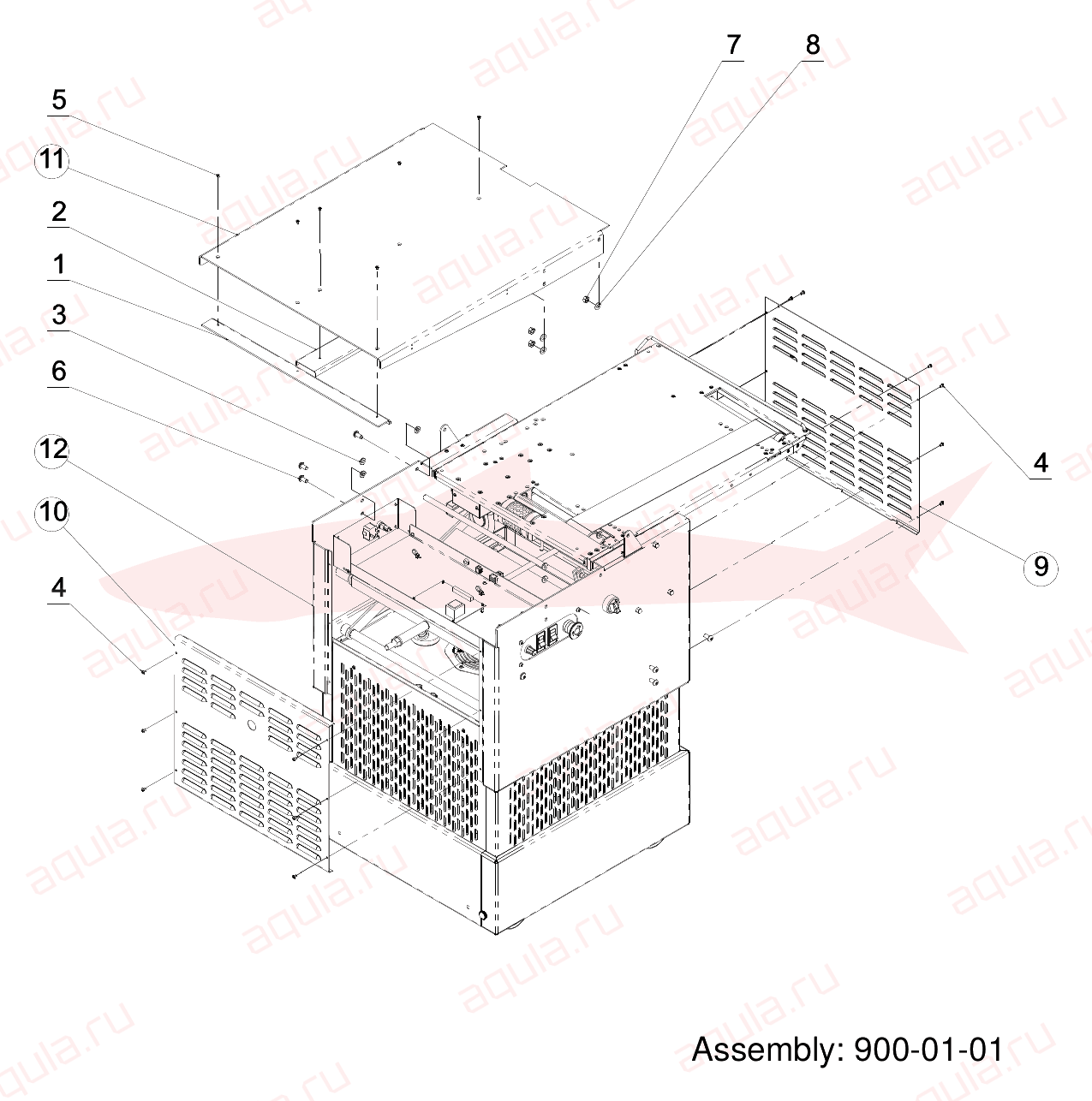

900-01-01 Main Assembly

Morgana Feeder 8000 · Основная сборка

Morgana Feeder 8000 900-01-01 Main Assembly — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Stiffener - Rear A213-032
2Stiffener - Centre13-033
3SPACER15-017
4Screw - Pan Pozi Taptite - M4 x 6Lg401-02-040-006
5Screw - Csk Hd. Taptite - M4 x 6Lg402-02-040-006
6Screw - Button Hd. - M8 x 16Lg405-01-080-016
7Nut - Full - M8461-01-080
8Washer - Plain - M8481-080
9Front Panel Main Frame901-003-01
10Rear Panel Main Frame901-004-01
11Loading Table - Screened901-006-01
12Top Assy901-016-01

Номера в кружке — сборочные узлы (поставляются в сборе).

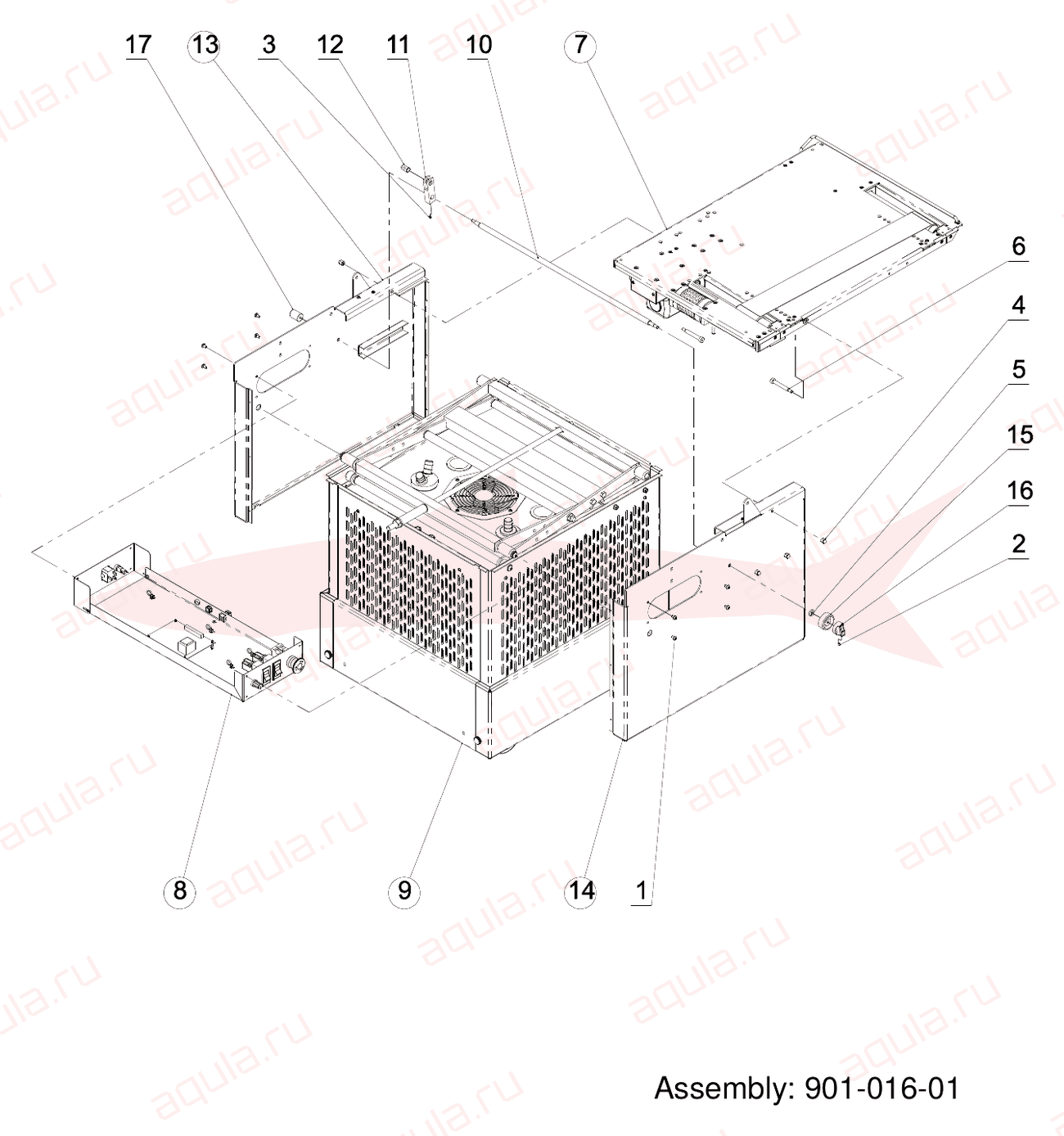

901-016-01 Top Assembly

Morgana Feeder 8000 · Верхний узел

Morgana Feeder 8000 901-016-01 Top Assembly — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Screw - Pan Pozi Taptite - M5 x 8 Lg401-02-050-008
2Screw - Socket Set - Flat Point - M4 x 6 Lg409-01-040-006
3Screw - Socket Set - Dog Point - M4 x 6 Lg411-01-040-006
4Domed Nut - M6463-01-060
5NYLON WASHER - Ø12.2 X 17.1 X 0.79605-032
6Shoulder Bolt - Ø8 (M6) x 50 Lg608-007
7Feeder Bed - 8000 Feeder900-03-01
8Control System - 8000 Feeder900-04-01
9Base Assy. - 8000 Feeder900-05-01
10Suction Shaft901-011-02
11Lever - Choke Operation901-012-01
12Axle - Choke Operation901-013-01
13Side Assy Right - 8000 Feeder901-014-01
14Side Assy Left - 8000 Feeder901-015-01
15Locking Knob901-024-01
16Operating Knob901-025-01
17Suction Shaft Cap901-026-01

Номера в кружке — сборочные узлы (поставляются в сборе).

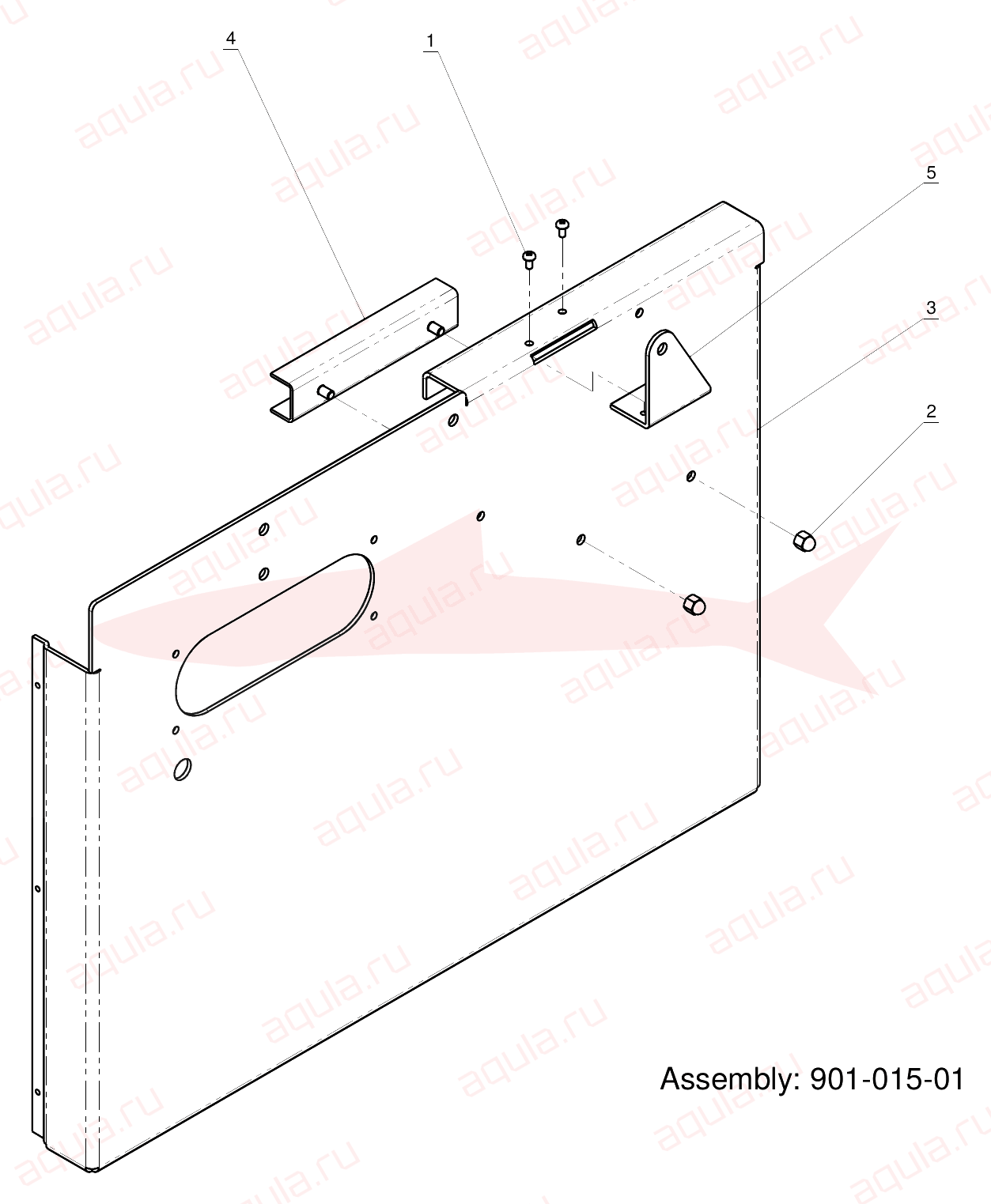

901-015-01 Side Assembly Left

Morgana Feeder 8000 · Левая боковина в сборе

Morgana Feeder 8000 901-015-01 Side Assembly Left — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Screw - Pan Pozi Taptite - M4 x 8Lg401-02-040-008
2Domed Nut - M6463-01-060
3Side Frame Left901-002-01
4Roller Guide901-005-01
5Paper Gate Shaft Support901-009-01

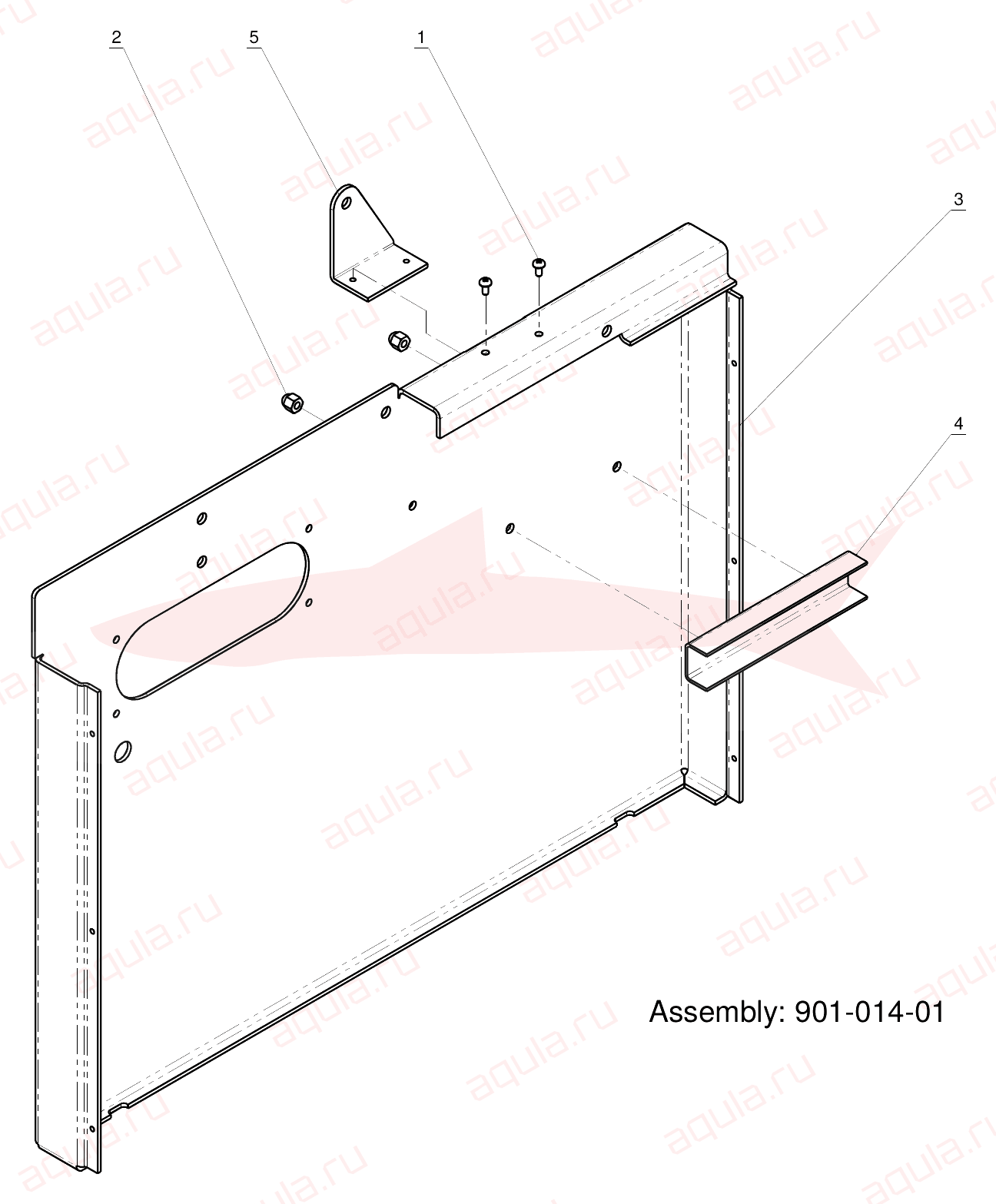

901-014-01 Side Assembly Right

Morgana Feeder 8000 · Правая боковина в сборе

Morgana Feeder 8000 901-014-01 Side Assembly Right — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Screw - Pan Pozi Taptite - M4 x 8Lg401-02-040-008
2Domed Nut - M6463-01-060
3Side Frame Right901-001-01
4Roller Guide901-005-01
5Papergate Shaft Support RH901-008-01

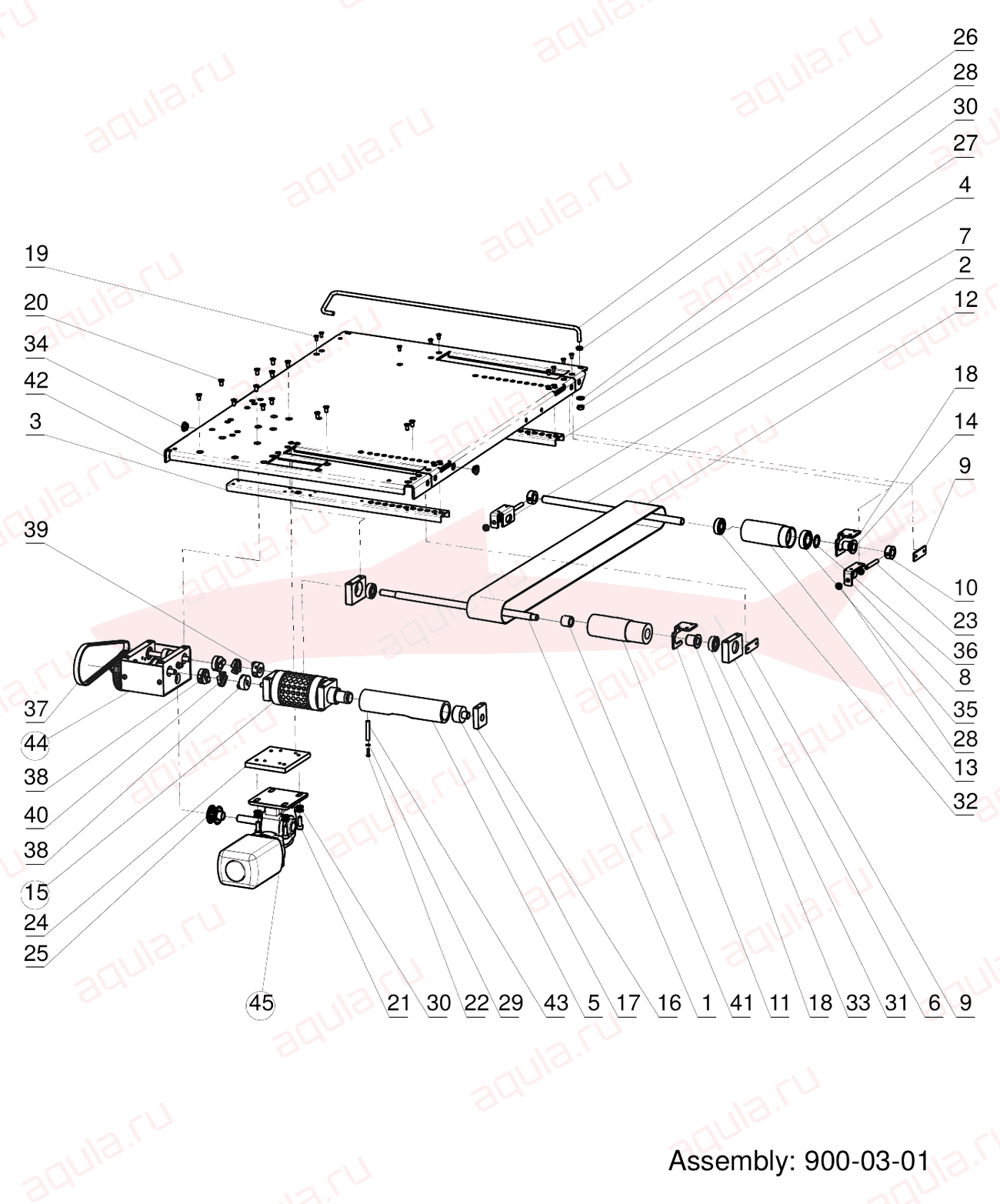

900-03-01 Bed Assembly

Morgana Feeder 8000 · Стол подачи

Morgana Feeder 8000 900-03-01 Bed Assembly — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1DRIVE SHAFT009-093
2Shaft Roller009-015
3STIFFENER - Feed Bed009-047
4STIFFENER - Feed Bed009-048
5Connecting Tube012-009
6Support Block09-005
7Support Bracket - Layside09-014
8Support Bracket09-017
9PLATE09-018
10COLLAR09-030
11ROLLER - Conveyor Drive09-049
12Belt Conveyor09-053
13ROLLER - Conveyor Idler09-062
14BEARING MOUNTING BUSH09-063
15Vacuum Roller Assy1-12-01
16Rear Support Block12-005
17Spigot - Choke control12-011
18Roller Retainer Bracket14-020
19Screw - Csk Hd. Taptite - M4 x 8Lg402-02-040-008
20Screw - Csk Hd. Taptite - M5 x 10Lg402-02-050-010
21Screw - Socket Cap Head - M6 x 16Lg403-01-060-016
22Screw - Button Hd. - M3 x 12Lg405-01-030-012
23Screw - Socket Set - Flat Point - M6 x 40Lg409-01-060-040
24Mounting Pad (SD1MB)45-003
25TIMING PULLEY - 14XL - Flanged45-009
26Paper Guide Rail45-014
27Nut - Full - M6461-01-060
28Half Nut - M6462-01-060
29Washer - Plain - M3481-030
30Washer - Plain - M6481-060
31BEARING - Deep Groove Ball - 6000-ZZ602-001
32BEARING - Deep Groove Ball - 6001-ZZ602-003
33Flanged Oilite Bush FCM10-6602-011
34Flanged Oilite Bush FCM10-6602-012
35BEARING - Deep Groove Ball - 6002-ZZ602-017
36SUPPORT WASHER - Ø22 x Ø32 x 2.0605-008
37170XL Timing Belt607-004
38HUB Ø8 BORE - CLAMPED TYPE607-006
39HUB Ø10 BORE - CLAMPED TYPE607-007
40TORQUE DISC - RED607-008
41CLUTCH - HF1216623-013
42Feed Bed - Screened903-001
43Choke Lever903-003-01
44Gearbox Assy903-004-01
45Motor Assy903-005-01

Номера в кружке — сборочные узлы (поставляются в сборе).

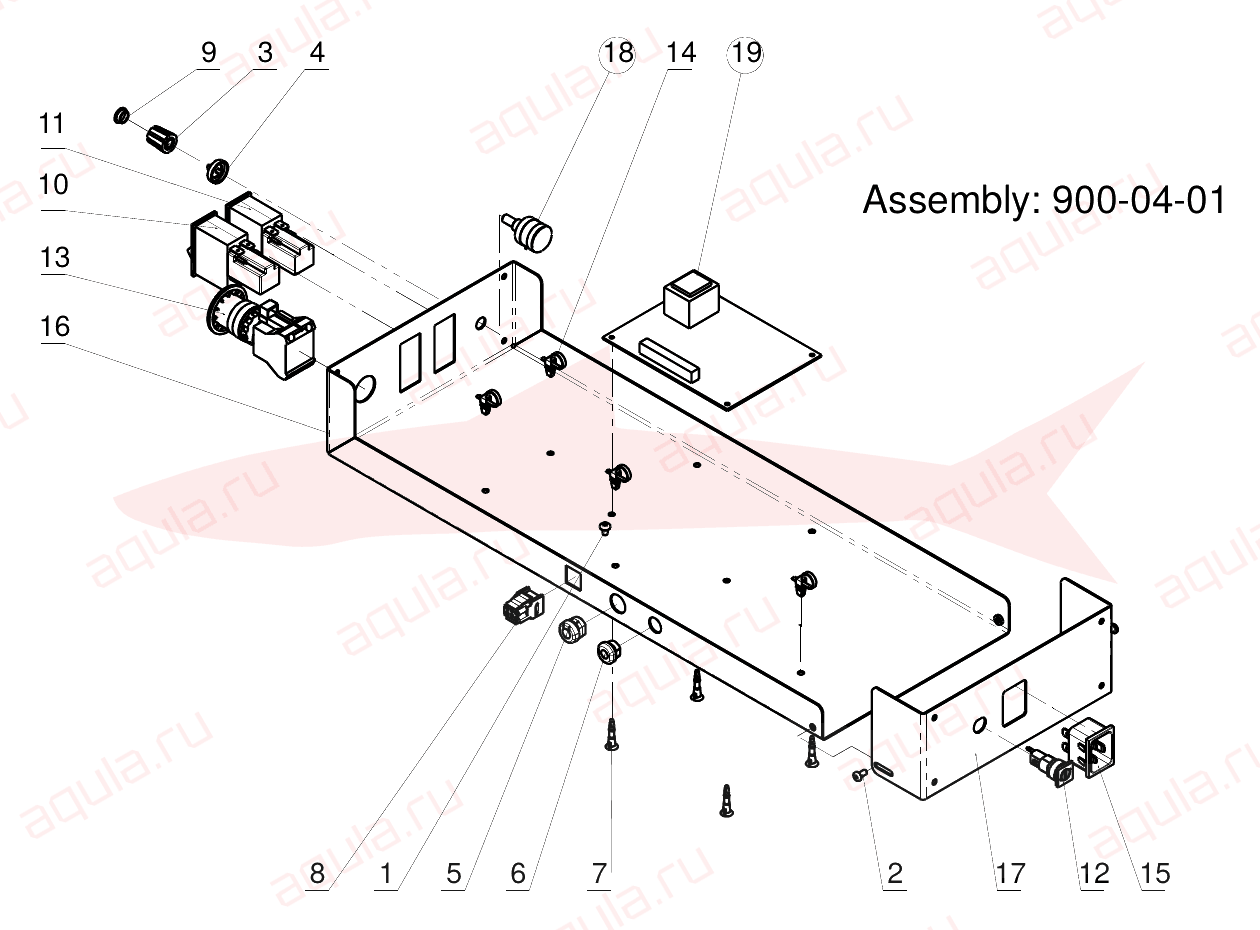

900-04-01 Control System

Morgana Feeder 8000 · Система управления

Morgana Feeder 8000 900-04-01 Control System — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Screw - Pan Pozi Taptite - M4 x 6Lg401-02-040-006
2Screw - Button Hd. - M4 x 8Lg405-01-040-008
3COLLET KNOB - Black Lined613-065
4NUT COVER - Black Lined613-067
5STRAIN RELIEF BUSH613-138
6Strain Relief Bush613-151
7Reverse Locking Support613-185
8Trident Receptacle - 6 Way613-207
9KNOB CAP - Black Lined613-238
10SWITCH - System613-241
11SWITCH - Compressor 50Hz613-338
11SWITCH - Compressor 60Hz613-370
12FUSE HOLDER - Ø5 x 20613-352
13EMERGENCY STOP SWITCH - Double Pole613-365
14CABLE TIE MTG. - Push Fit650-028
15Mains Inlet - 20A651-101
16Control System - Front Tray904-001-01
17Control System - Rear Tray904-002-01
18Pot & Lead Assy - Gap1904-015-01
19P.C.B. - Motor Speed Control95-138

Номера в кружке — сборочные узлы (поставляются в сборе).

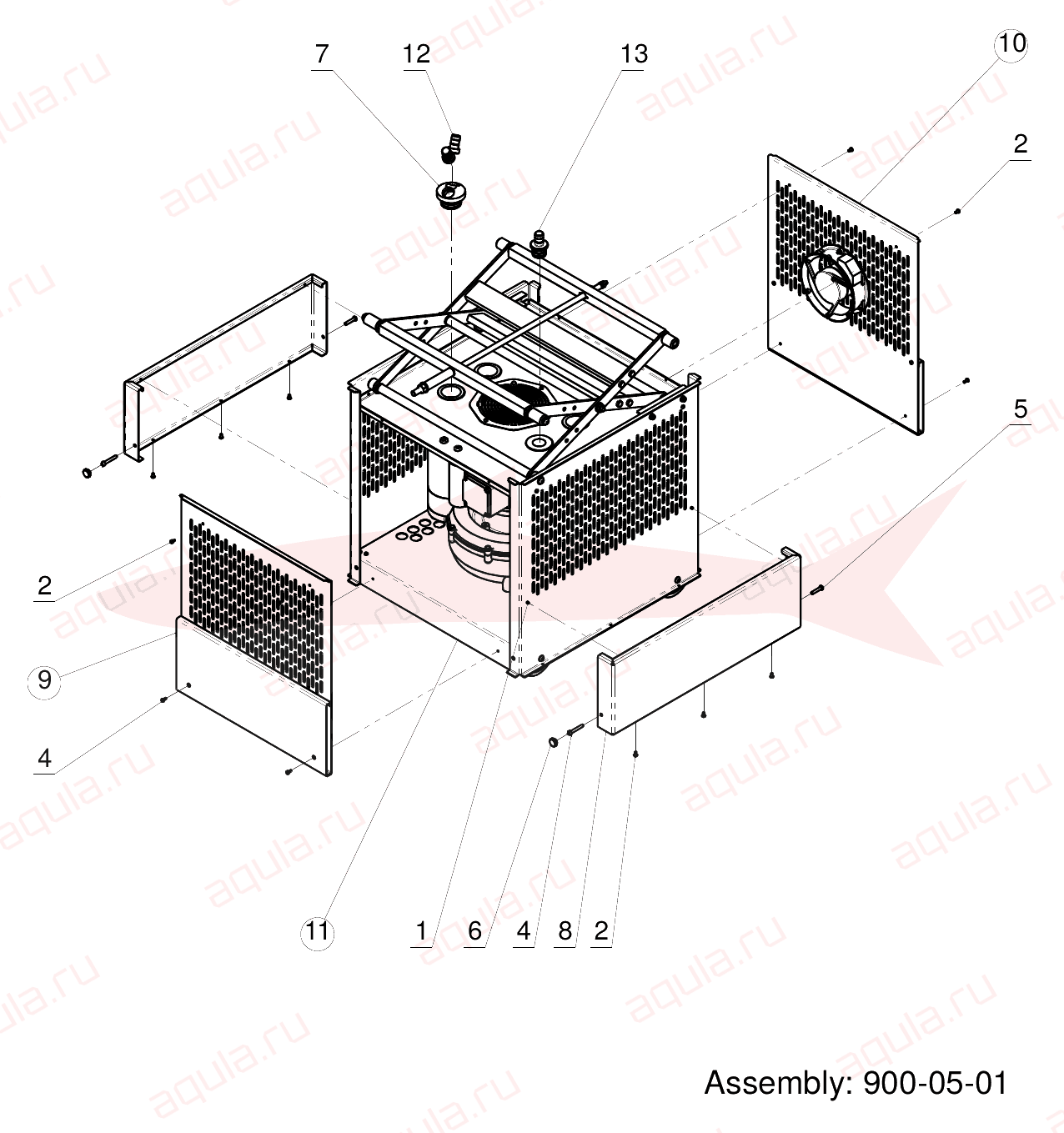

900-05-01 Base Assembly

Morgana Feeder 8000 · Основание

Morgana Feeder 8000 900-05-01 Base Assembly — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Screw - Pan Pozi Taptite - M4 x 6Lg401-02-040-006
2Screw - Pan Pozi Taptite - M4 x 8Lg401-02-040-008
4Screw - Pan Pozi Taptite - M4 x 10Lg401-02-040-010
4SCREW - Socket Cap Head - M6 x 40Lg403-01-060-040
5Screw - Button Hd. - M6 x 30Lg405-01-060-030
6M6 Knurled Knoblet606-010
72 Way Adaptor71-058-02
8External Plinth905-005
9Base Panel Assy Front905-011-01
10Base Panel Assy Rear905-011-02
11Base Main Assy905-012-01
12Adaptor Hose Insert - Ø24 Bore905-016-01
13Single Hose Adaptor905-017-01

Номера в кружке — сборочные узлы (поставляются в сборе).

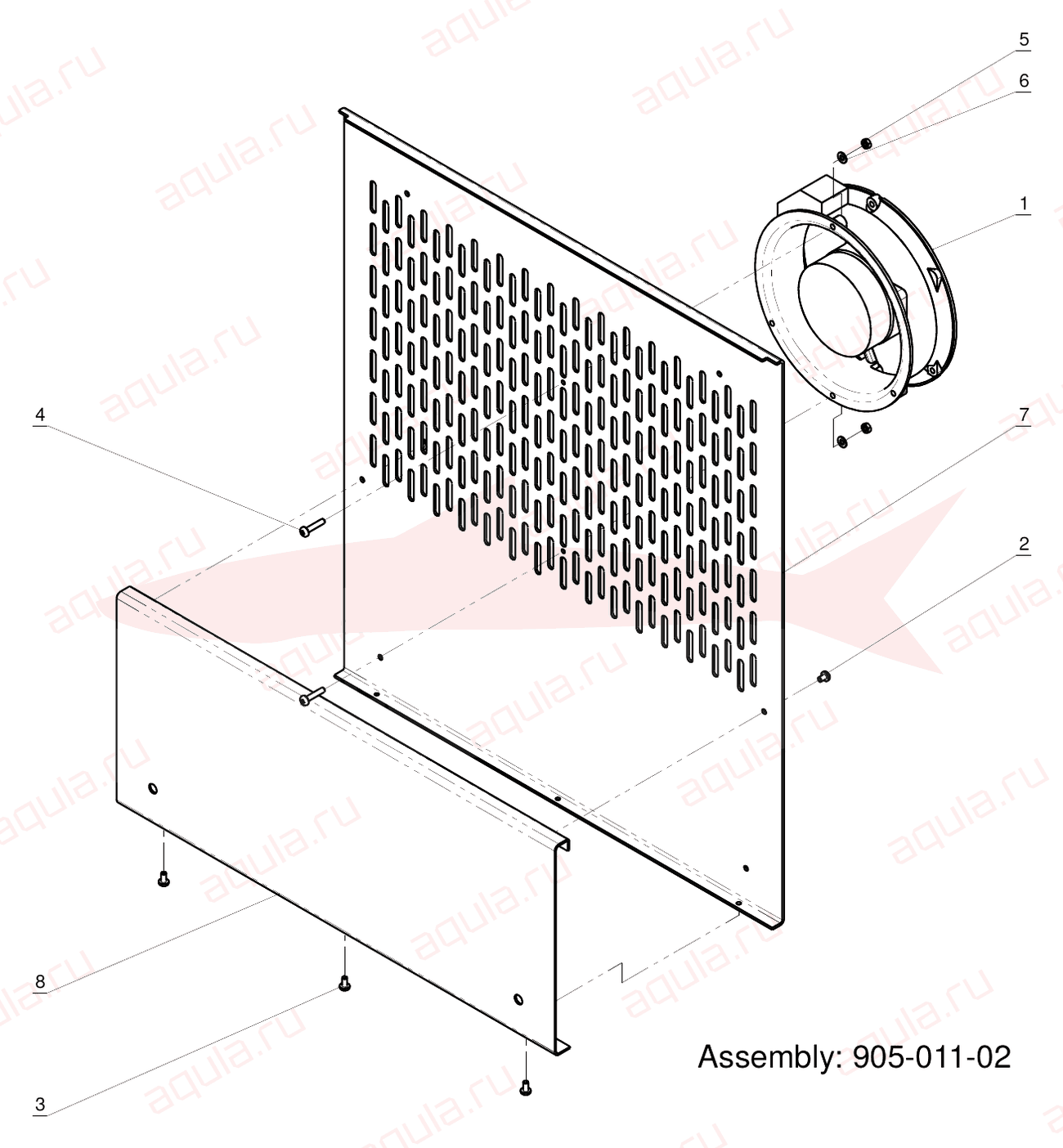

905-011-02 Base Panel Assembly Rear

Morgana Feeder 8000 · Задняя панель основания с вентилятором

Morgana Feeder 8000 905-011-02 Base Panel Assembly Rear — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1LARGE FAN EBMW2S130 - AA03 - 46 50/60HZ 230V613-253
2Screw - Pan Pozi Taptite - M4 x 6Lg401-02-040-006
3Screw - Pan Pozi Taptite - M4 x 8Lg401-02-040-008
4Screw - Pan Pozi Taptite - M4 x 20Lg401-02-040-020
5NUT - Full - M4461-01-040
6WASHER - Plain - M4481-040
7Base Panel Rear905-003-02
8External Plinth Panel905-006-01

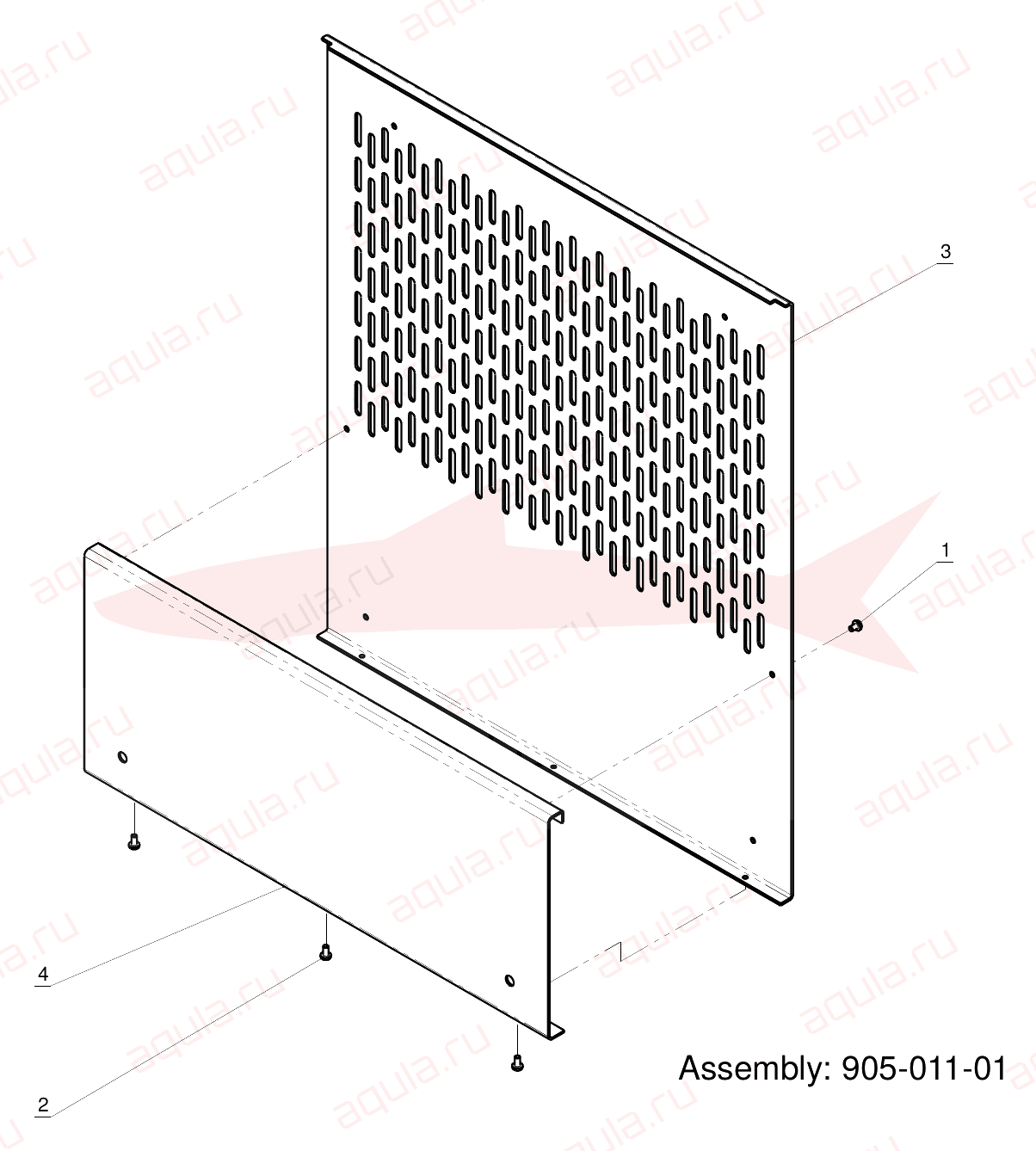

905-011-01 Base Panel Assembly Front

Morgana Feeder 8000 · Передняя панель основания

Morgana Feeder 8000 905-011-01 Base Panel Assembly Front — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Screw - Pan Pozi Taptite - M4 x 6Lg401-02-040-006
2Screw - Pan Pozi Taptite - M4 x 8Lg401-02-040-008
3Base Panel Front905-003-01
4External Plinth Panel905-006-01

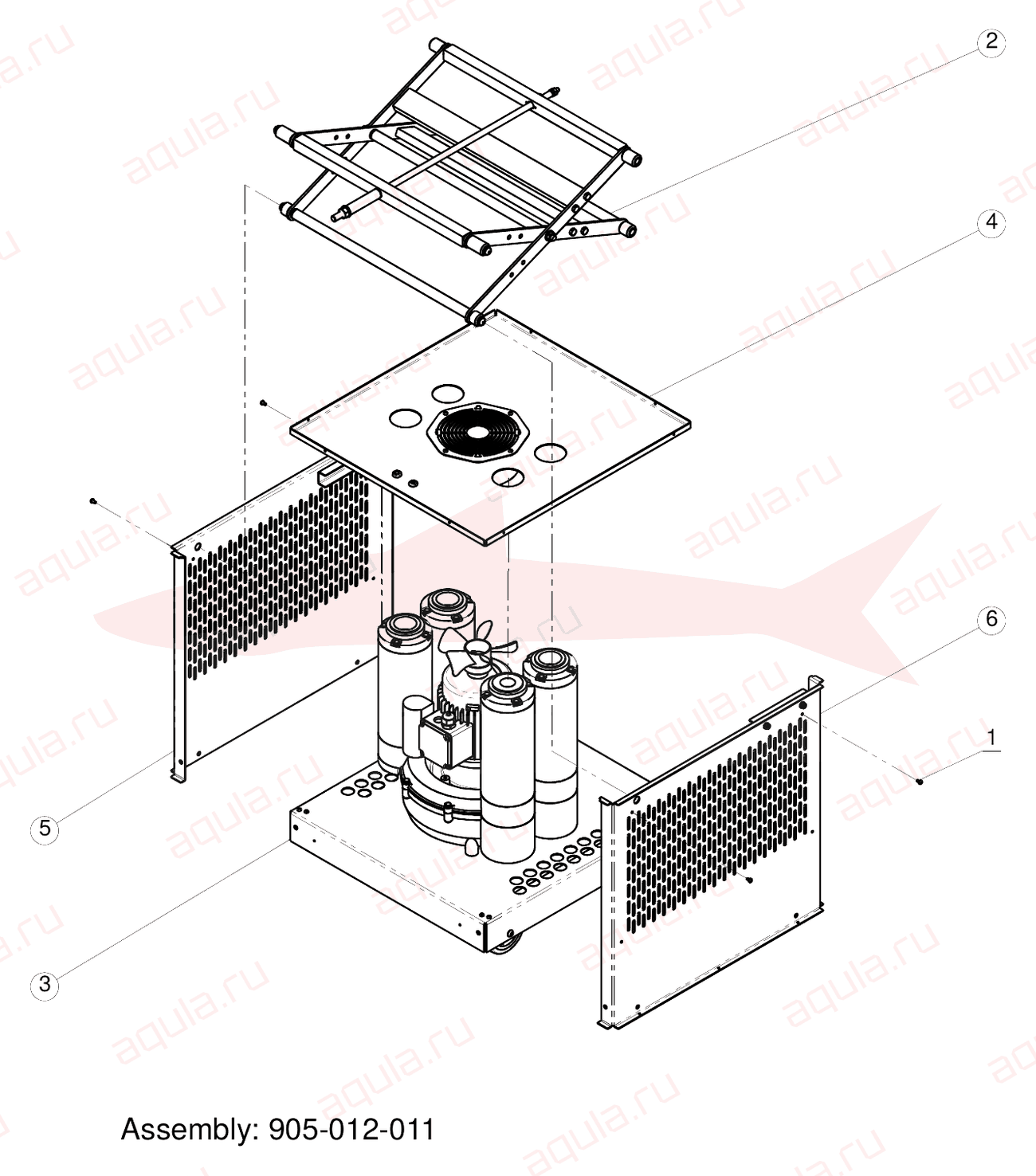

905-012-01 Base Main Assembly

Morgana Feeder 8000 · Основной узел основания

Morgana Feeder 8000 905-012-01 Base Main Assembly — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Screw - Pan Pozi Taptite - M4 x 8Lg401-02-040-008
2Screw Jack Assy900-06-01
3Base Chassis905-013-01
4Baffle Assy905-014-01
5Base Frame Assy RH905-015-01
6Base Frame Assy LH905-015-02

Номера в кружке — сборочные узлы (поставляются в сборе).

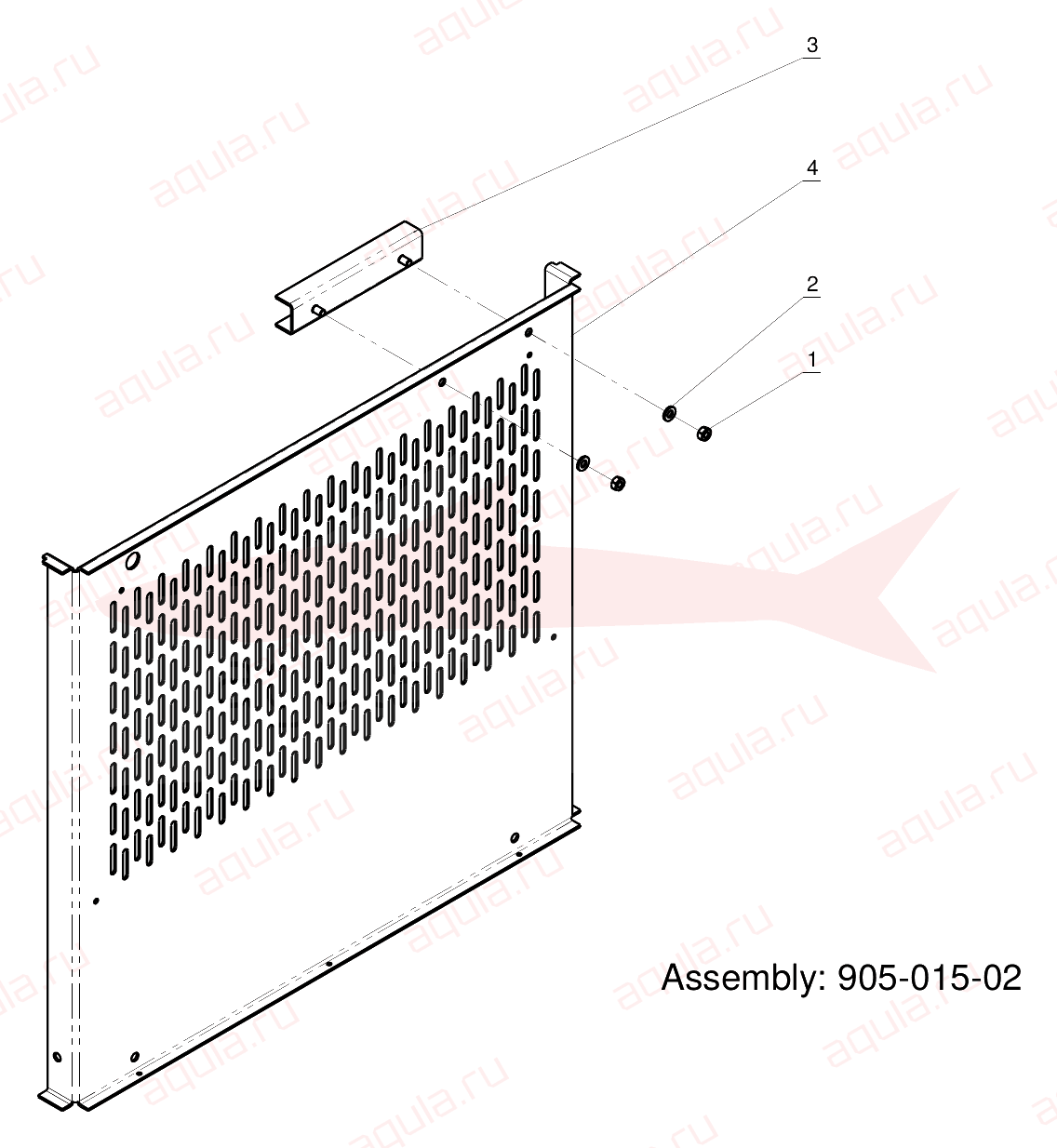

905-015-02 Base Frame Assembly LH

Morgana Feeder 8000 · Левая рама основания

Morgana Feeder 8000 905-015-02 Base Frame Assembly LH — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Nut - Full - M6461-01-060
2Washer - Plain - M6481-060
3Roller Guide901-005-01
4Base Frame LH905-002-01

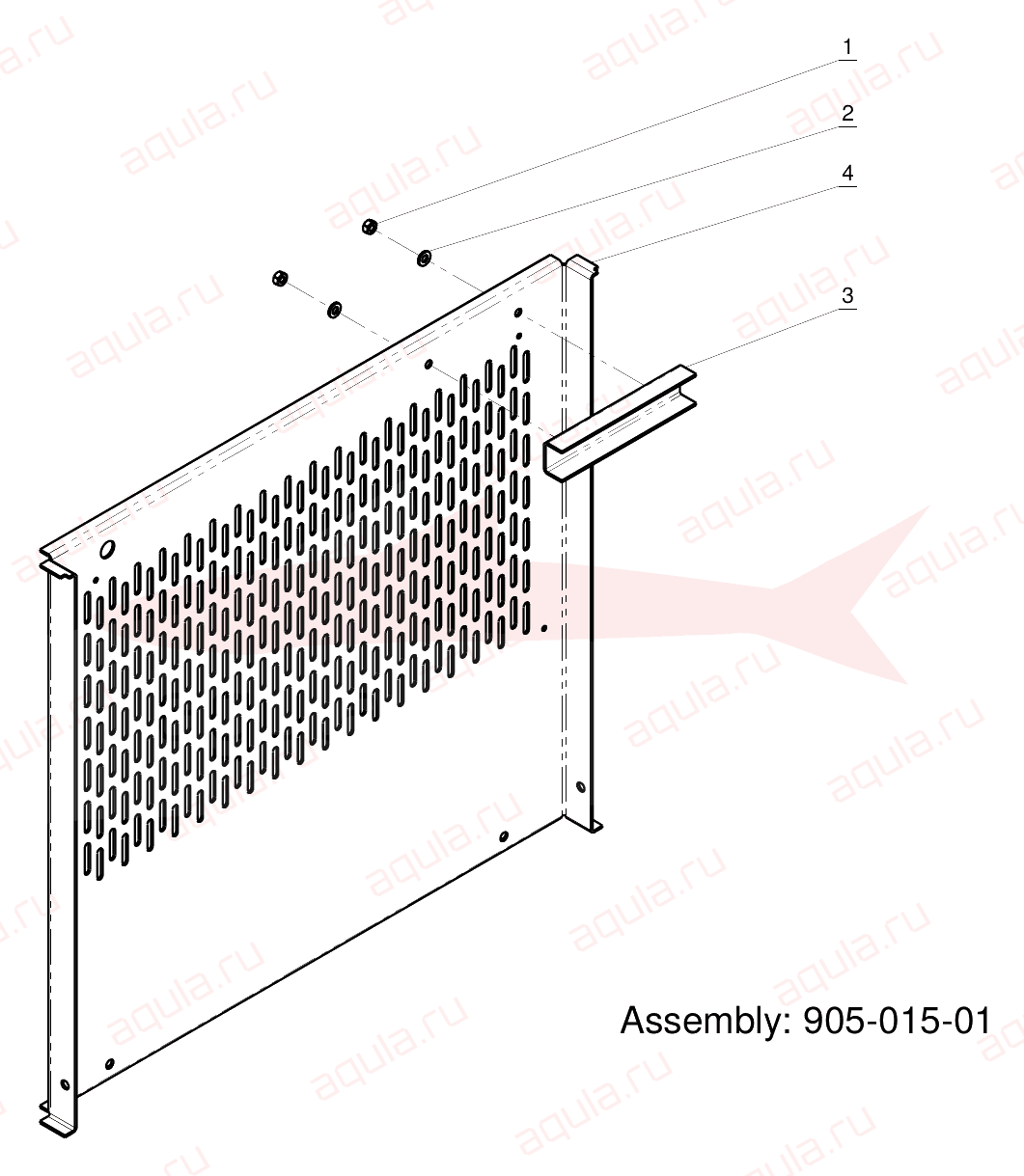

905-015-01 Base Frame Assembly RH

Morgana Feeder 8000 · Правая рама основания

Morgana Feeder 8000 905-015-01 Base Frame Assembly RH — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Nut - Full - M6461-01-060
2Washer - Plain - M6481-060
3Roller Guide901-005-01
4Base Frame RH905-008-01

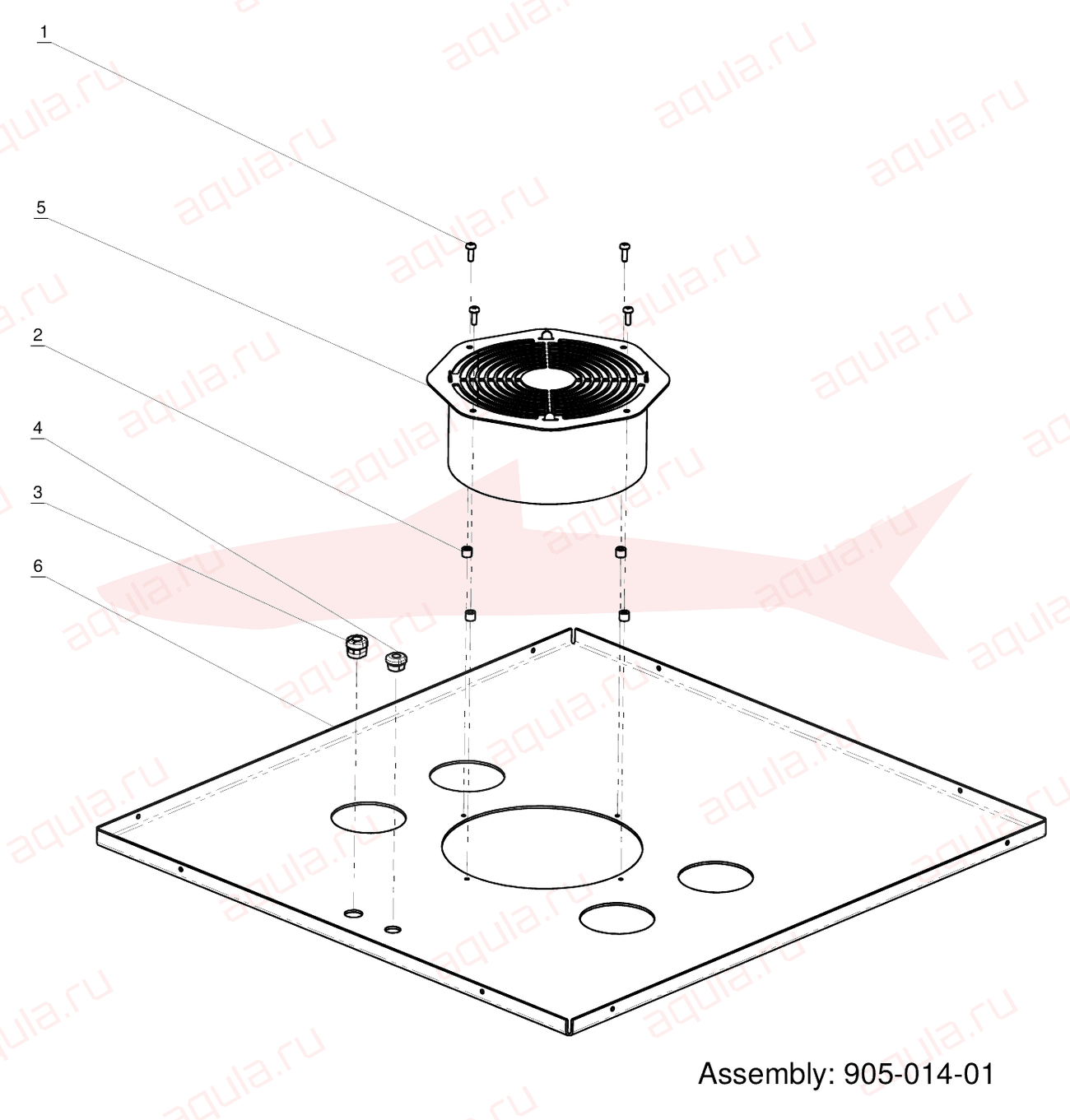

905-014-01 Baffle Assembly

Morgana Feeder 8000 · Перегородка с защитой вентилятора

Morgana Feeder 8000 905-014-01 Baffle Assembly — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Screw - Pan Pozi Taptite - M4 x 12Lg401-02-040-012
2NYLON SPACER - Ø7.94 x Ø4.34 x 6.35 (50 Hz)605-058
2HEX PILLAR M4 40 LONG (60 Hz)75-254-01
3STRAIN RELIEF BUSH613-138
4Strain Relief Bush613-151
5Fan Guard Assy75-229-01
6Baffle905-004-01

Номера в кружке — сборочные узлы (поставляются в сборе).

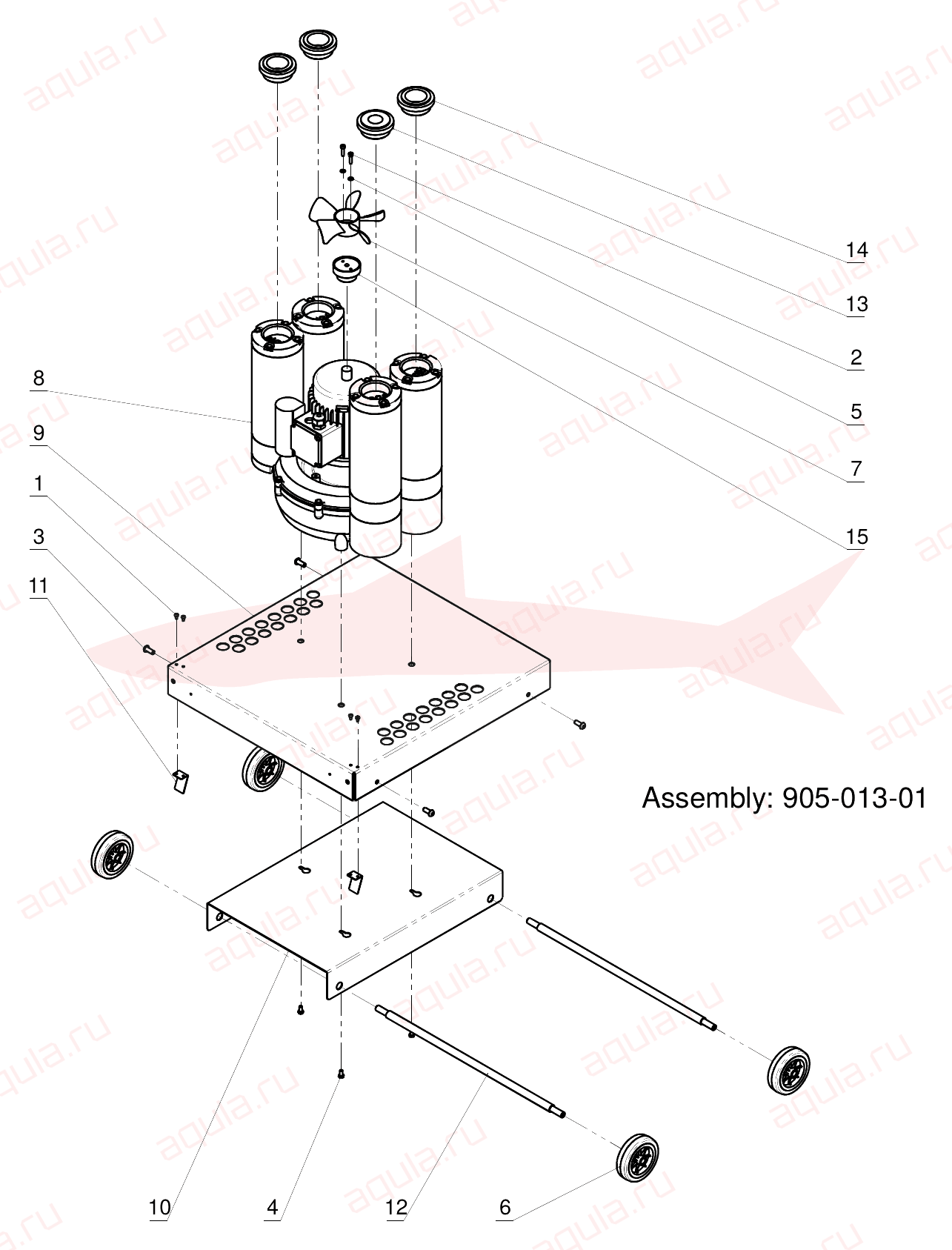

905-013-01 Base Chassis

Morgana Feeder 8000 · Шасси: воздуходувка и колёса

Morgana Feeder 8000 905-013-01 Base Chassis — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Screw - Pan Pozi Taptite - M4 x 8Lg401-02-040-008
2Screw - Socket Cap Head - M5 x 20Lg403-01-050-020
3SCREW - Socket Button Head - M8 x 20Lg405-01-080-020
4Hex Hd. Set screw - M6 x 12Lg415-01-060-012
5Washer - Plain - M5481-050
6Wheel - Ø100617-008
7FAN - PLASTIC 5 BLADE 6" CCW621-025
8Blower Sv190 (50 Hz)621-032
8Blower Sv190 (60 Hz)621-033
9Plinth905-001-01
10Blower Support905-007-01
11Brake Pad905-009-01
12AXLE - 8000 Feeder905-010-01
13BUNG - Compressor - Ø25 Pipe91-025-04
14BUNG - Compressor - Ø40 Pipe91-025-05
15FAN HUB - Sv190 (50 Hz)91-104-01
15FAN HUB - Sv190 (60 Hz)91-104-03

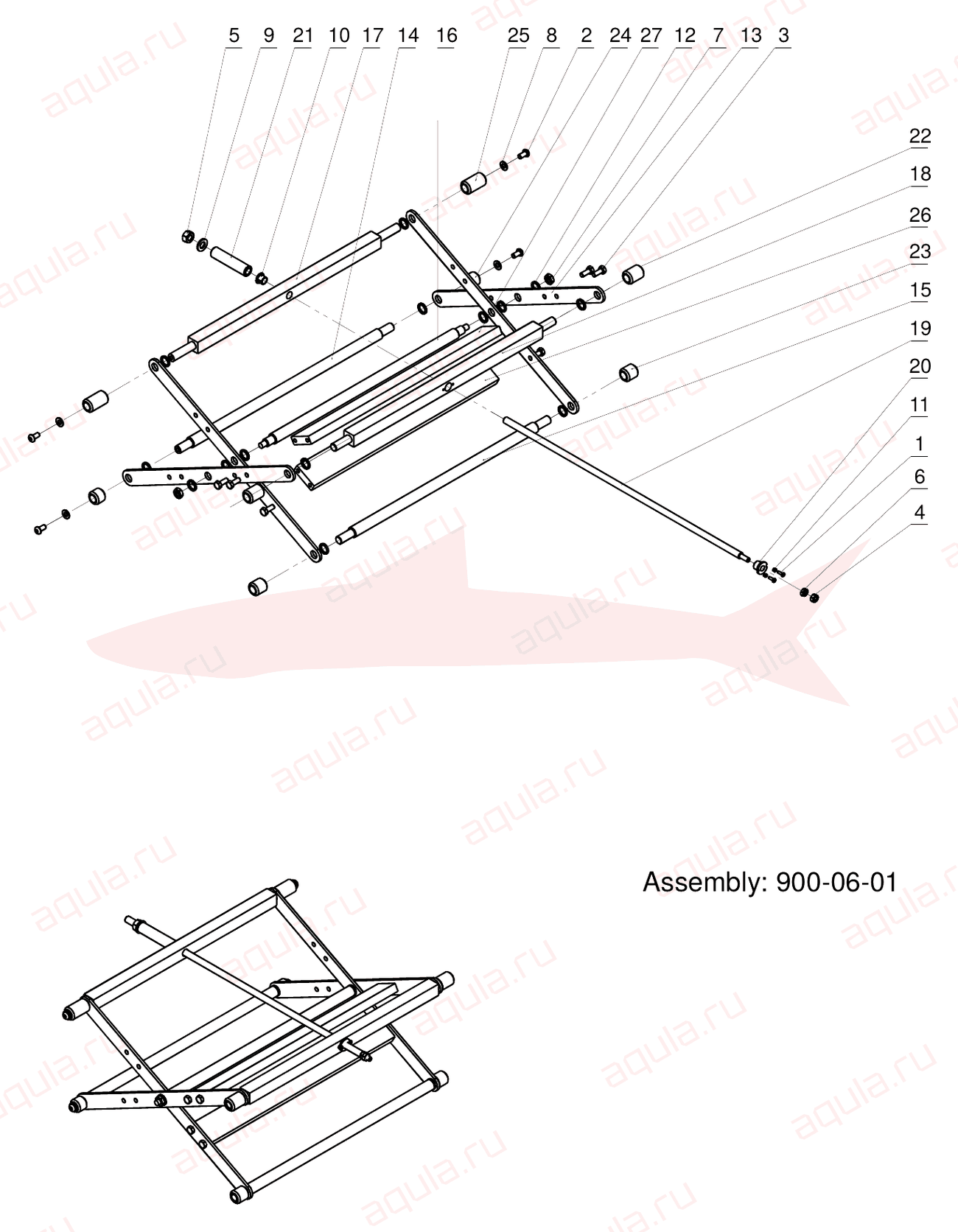

900-06-01 Screw Jack Assembly

Morgana Feeder 8000 · Винтовой подъёмник

Morgana Feeder 8000 900-06-01 Screw Jack Assembly — схема деталей
Нажмите на схему, чтобы увеличить
№НаименованиеАртикул
1Screw - Button Hd. - M4 x 12Lg405-01-040-012
2Screw - Button Hd. - M8 x 16Lg405-01-080-016
3Bolt - Hexagon Head - M8 x 20Lg414-01-080-020
4Nut - Full - M8461-01-080
5Nut - Full - M12461-01-120
6Half Nut - M8462-01-080
7Half Nut - M10462-01-100
8Washer - Plain - M8481-080
9Washer - Plain - M12481-120
10BUSH - Ø12 x Ø14 x Ø20 x 12 Long602-057
11SPIROL SPACER - Ø4 x Ø5.65 x 4Lg603-041
12Nylon Washer - Ø15 x Ø28 x 2.5 to DIN125605-072
13Support Strut - 9000 Feeder906-001-01
14Tie Bar - (Fixed)906-002-01
15Tie Bar (Free)906-002-02
16Central Axle906-003-01
17Support Bar906-004-01
18Roller Bar906-005-01
19Screw Shaft906-006-01
20Threaded Bush906-007-01
21Screw Shaft Stop906-008-01
22Top Roller906-010-01
23Bottom Roller906-011-01
24Nylon Spacer Small906-012-01
25Nylon Spacer Large906-013-01
26Jack Support906-014-01
27Jack Support Wide906-014-02
