Morgana Digicut 5221 — каталог запчастей

Гидравлическая гильотинная бумагорезальная машина (IDEAL 5221). Каталог запчастей Mod. 5221-05EP, 01.04.2005.

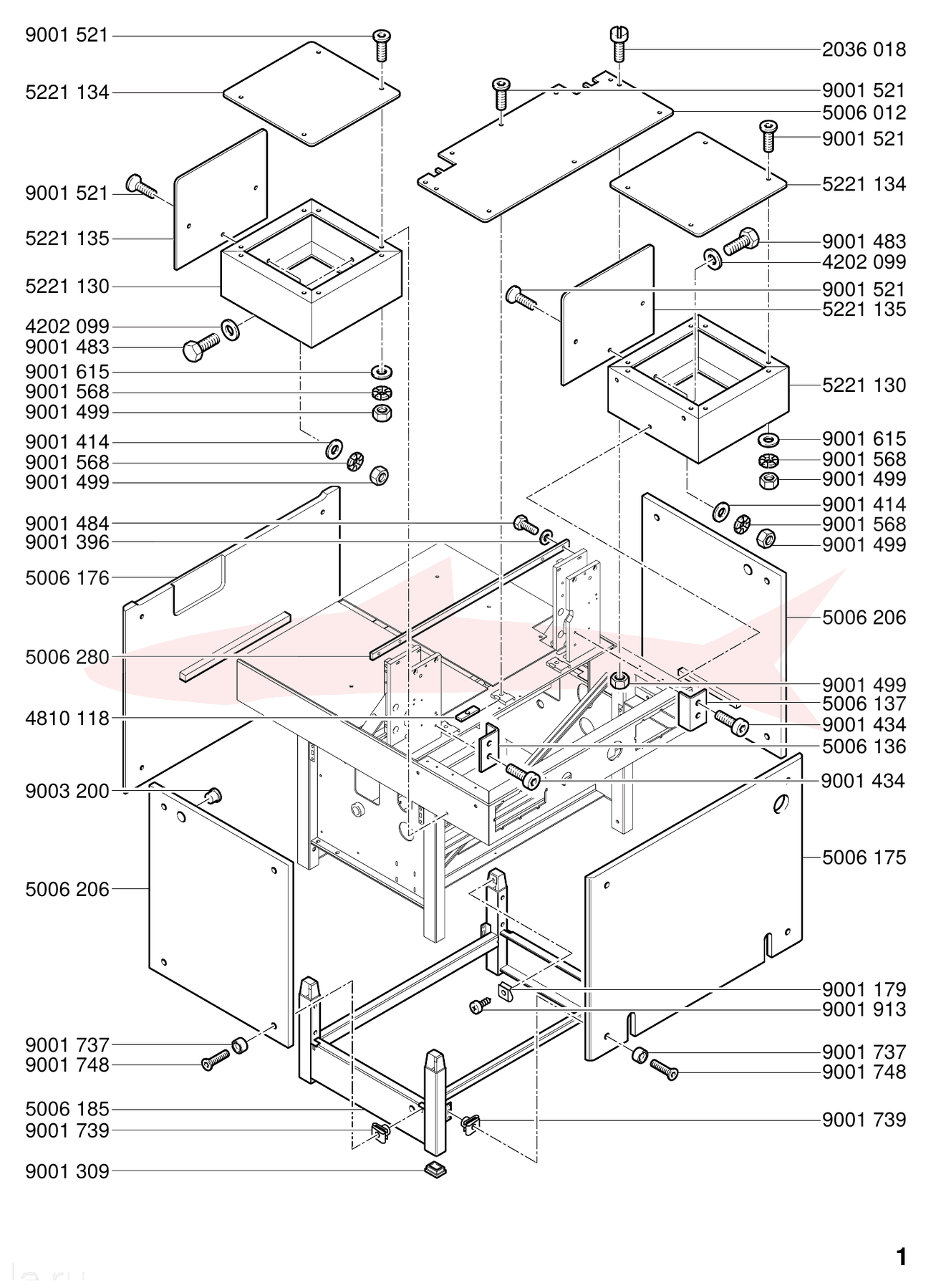

Лист 1Станина и облицовка — схема узла

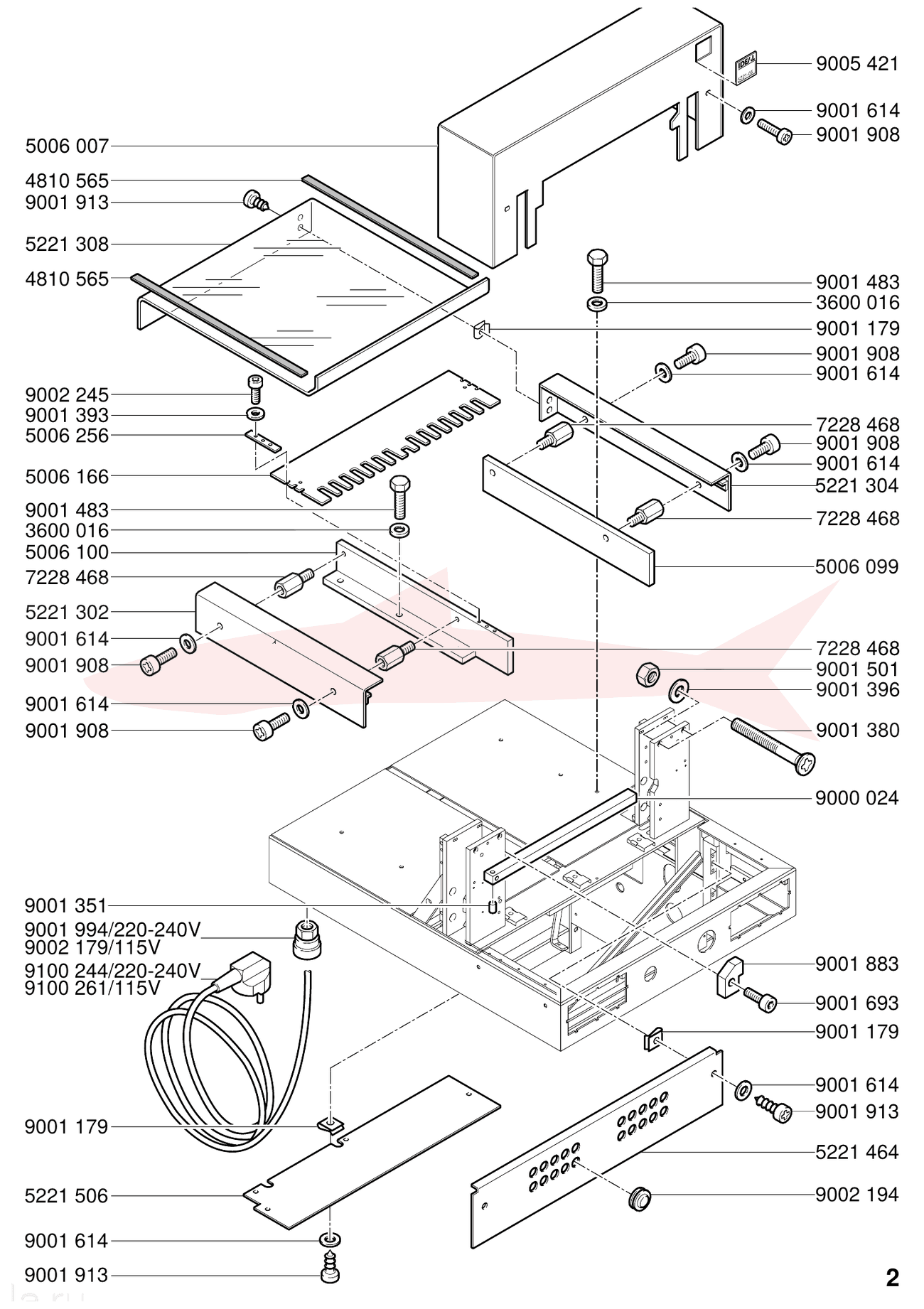

Лист 2Стол, задняя крышка и электроввод — схема узла

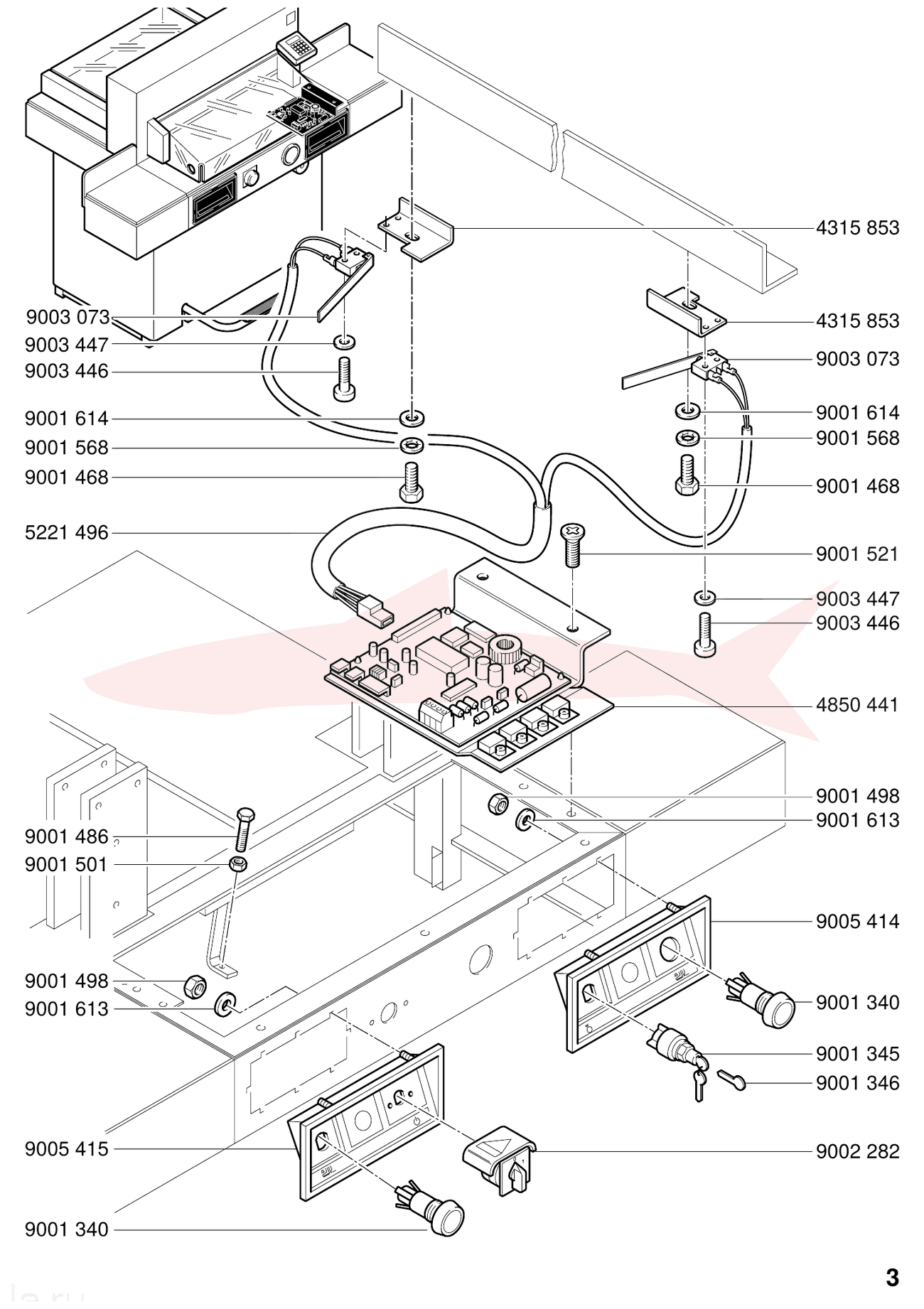

Лист 3Пульт управления: проводка и кнопки — схема узла

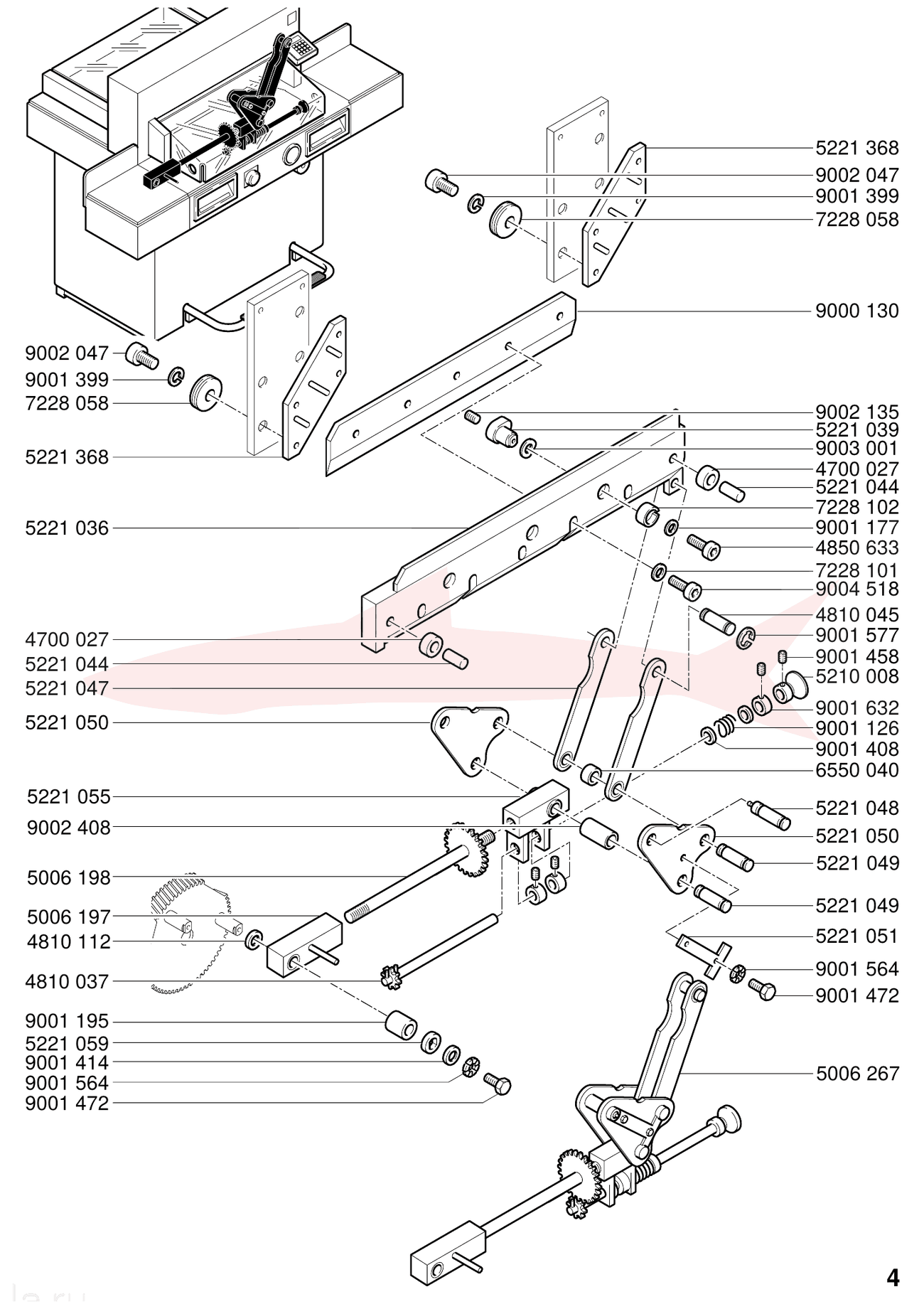

Лист 4Привод ножа: рычаги и тяги — схема узла

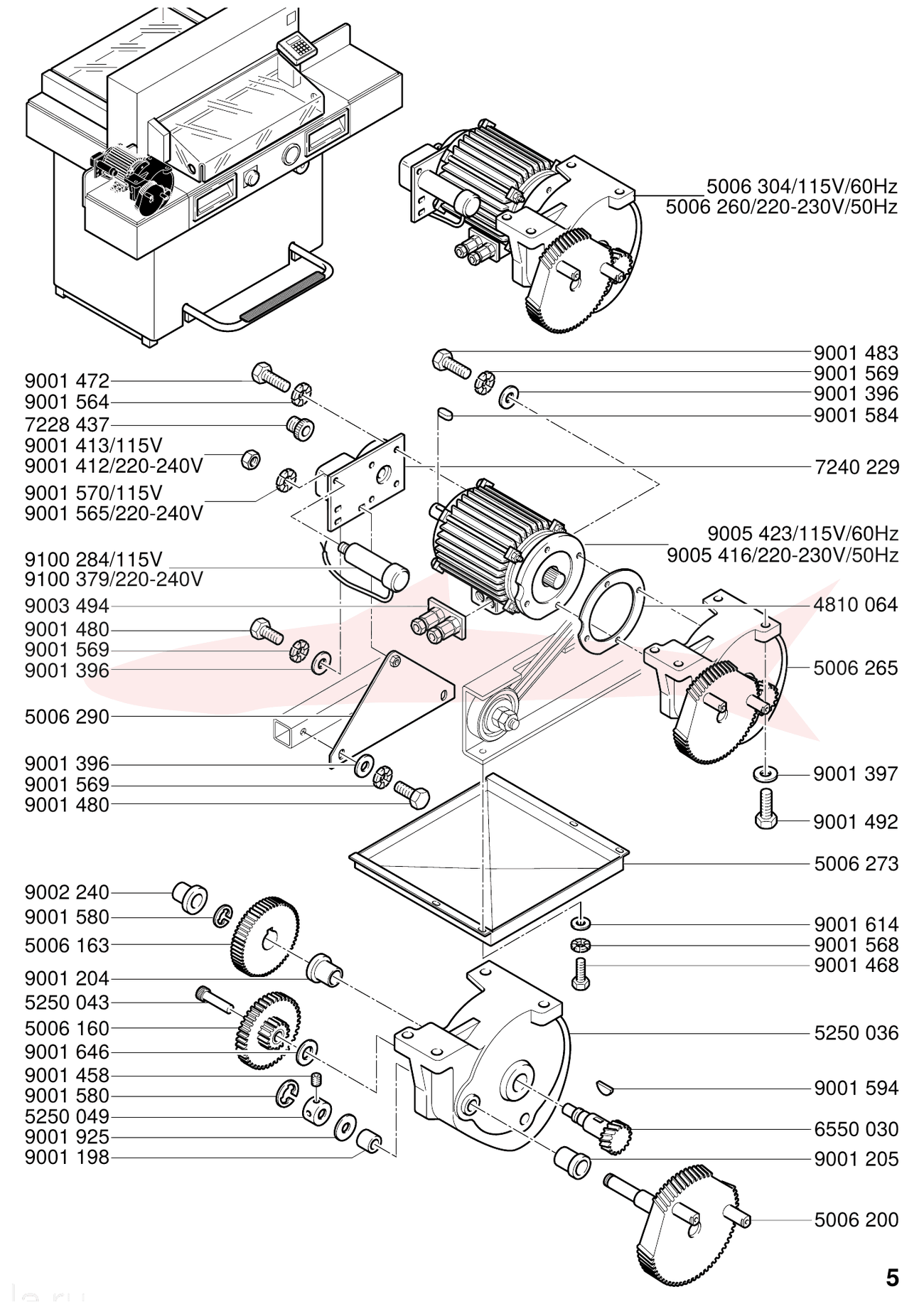

Лист 5Главный привод: двигатель и редуктор — схема узла

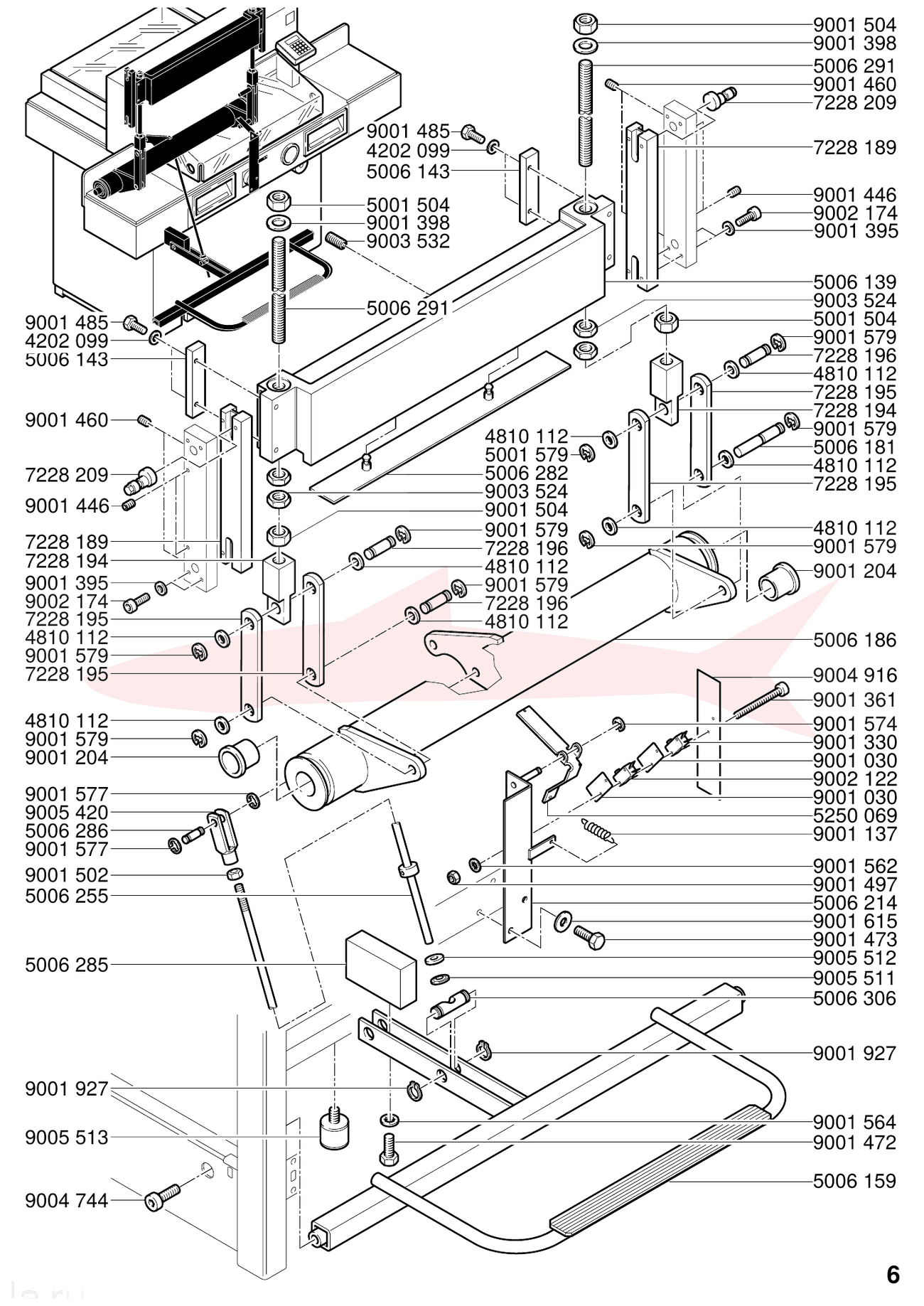

Лист 6Механизм ножа и защитная планка — схема узла

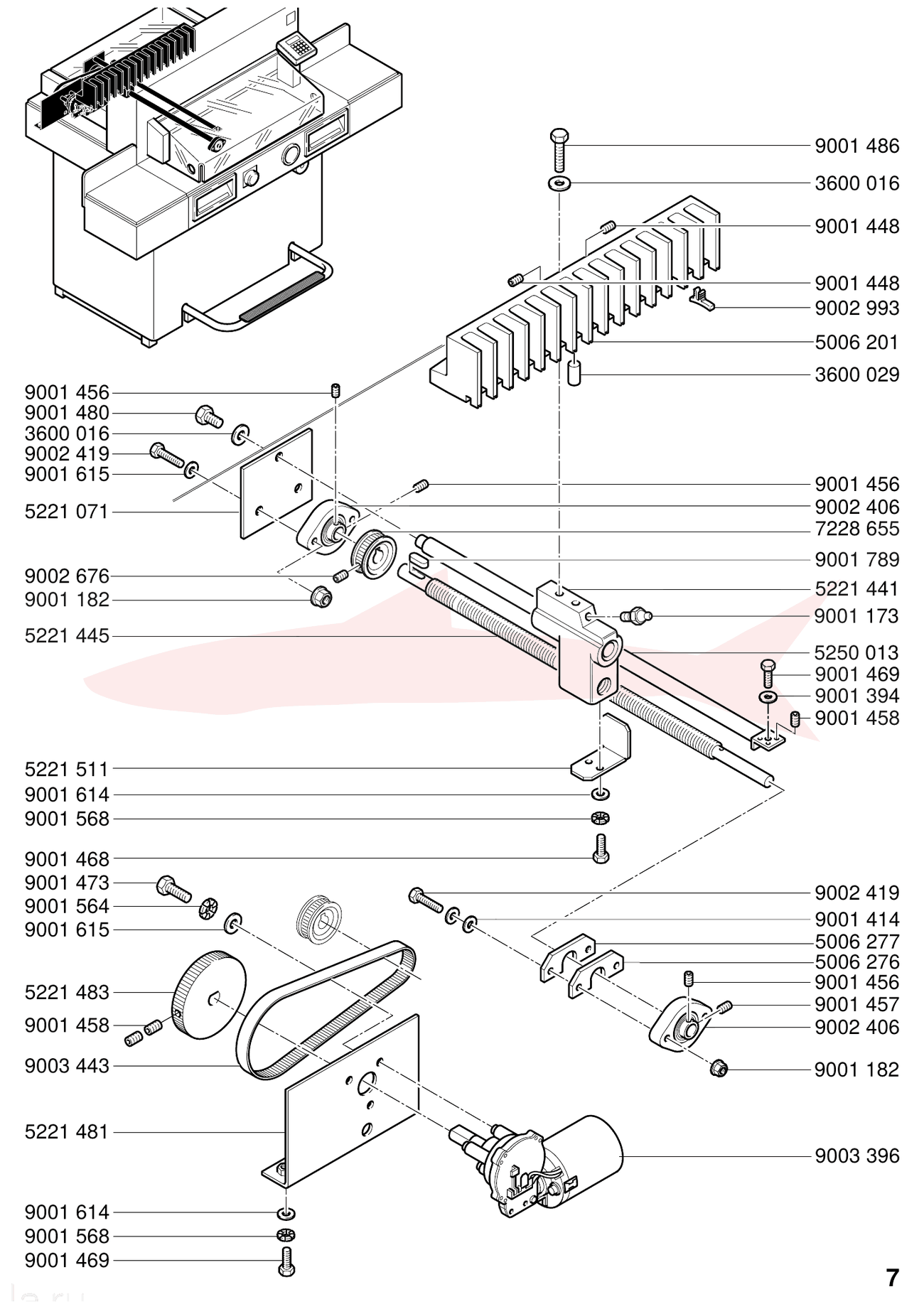

Лист 7Задний упор: шпиндель и привод — схема узла

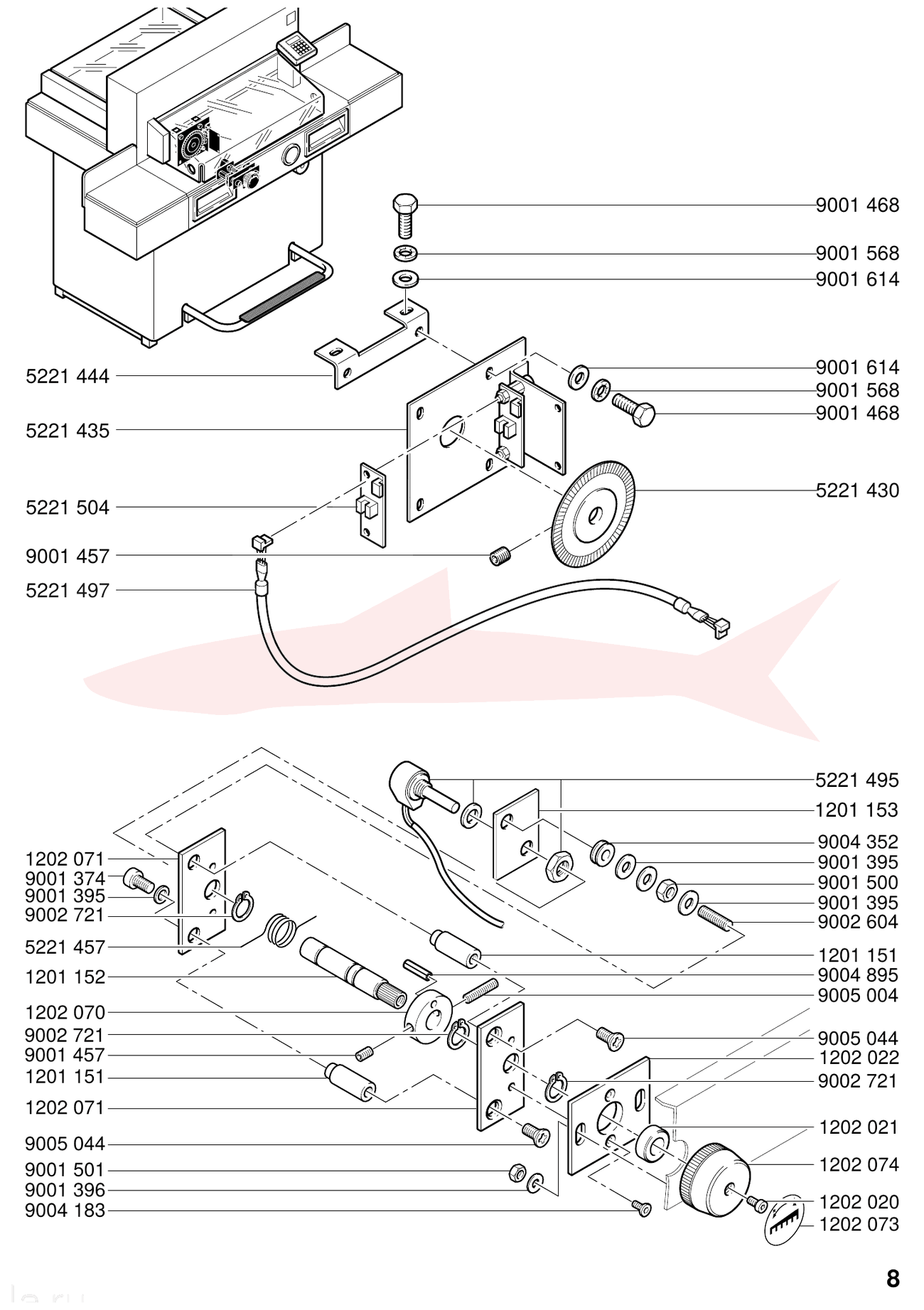

Лист 8Датчик положения и маховик — схема узла

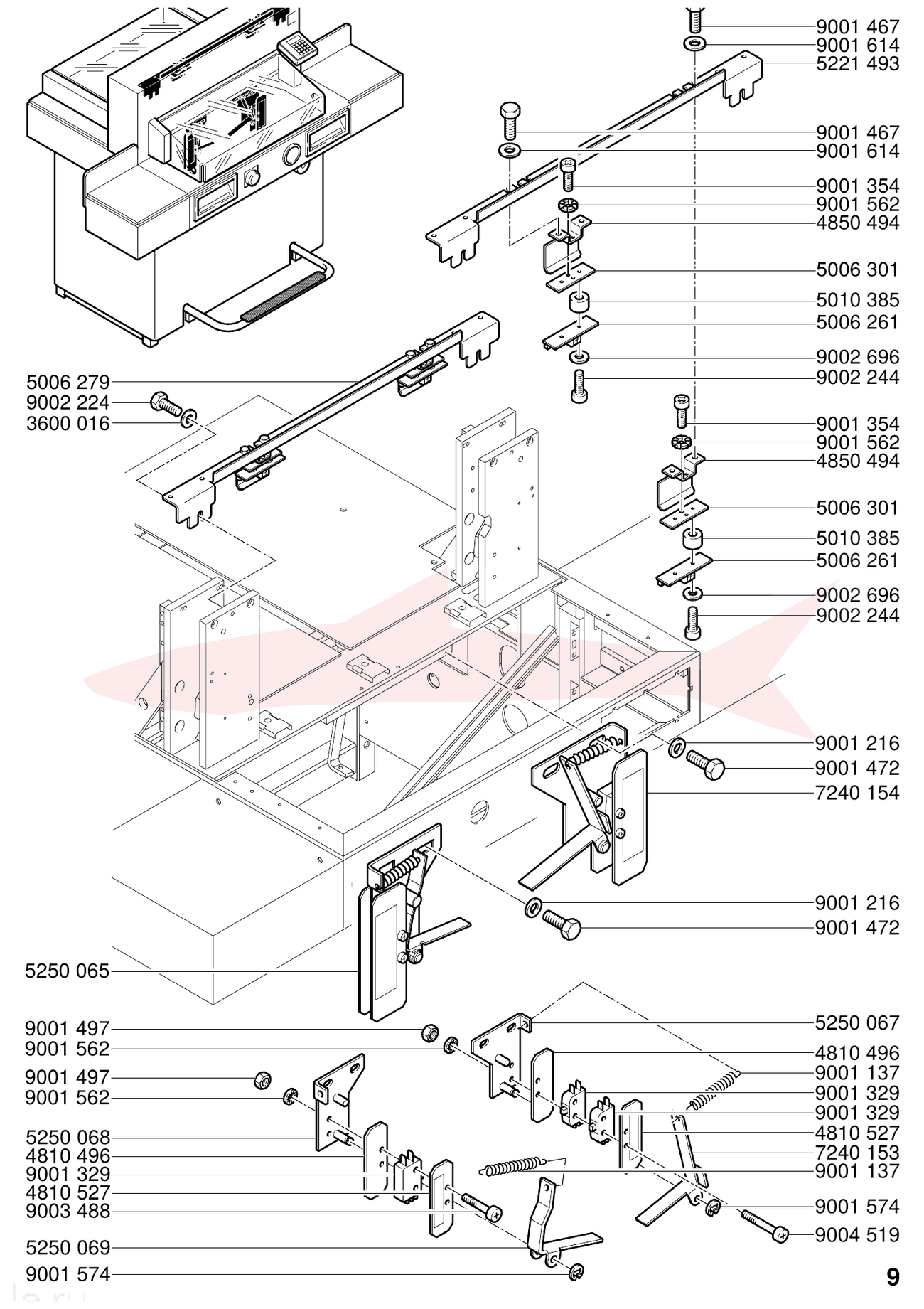

Лист 9Блокировки и концевые выключатели — схема узла

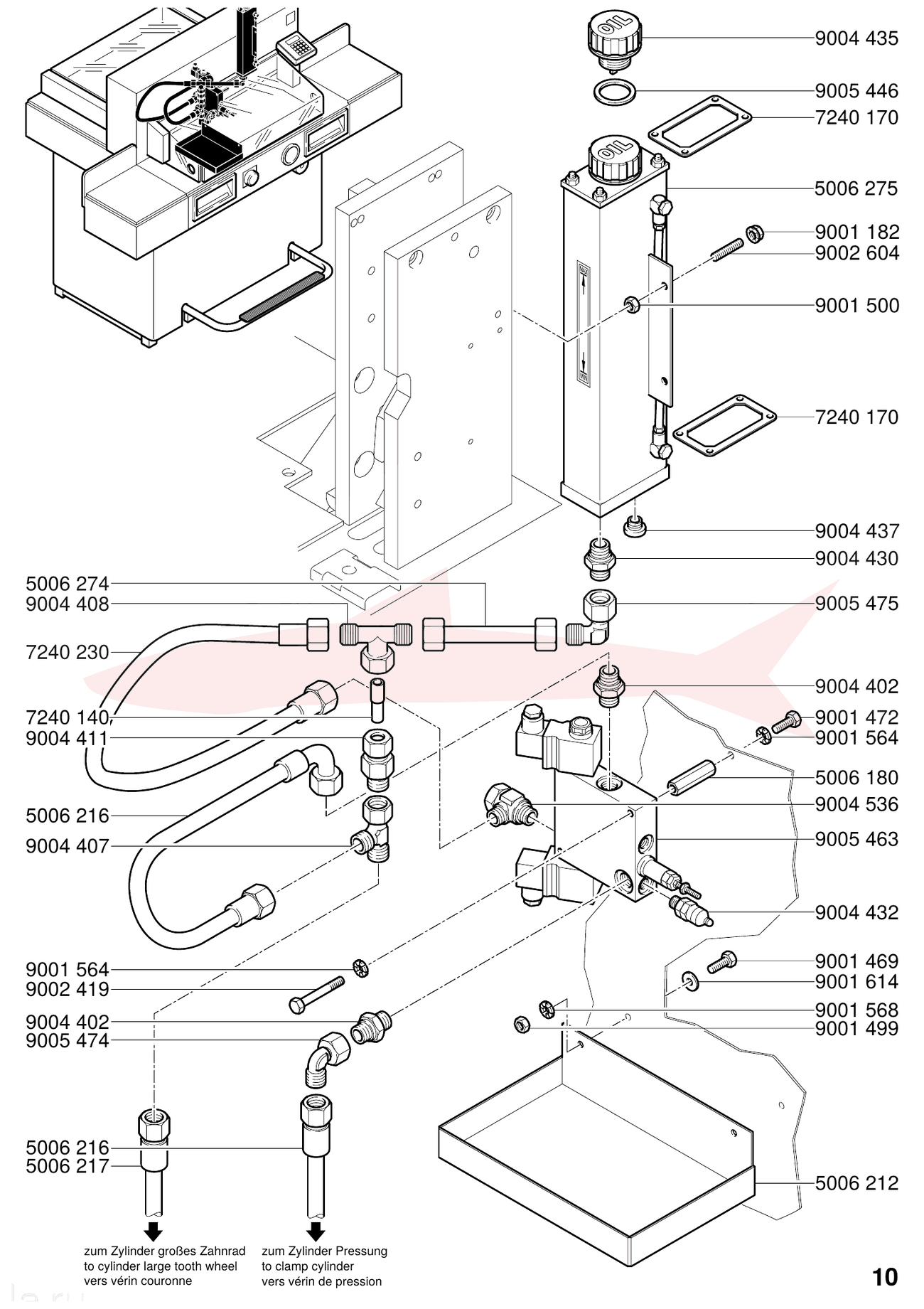

Лист 10Гидравлика: бак и шланги — схема узла

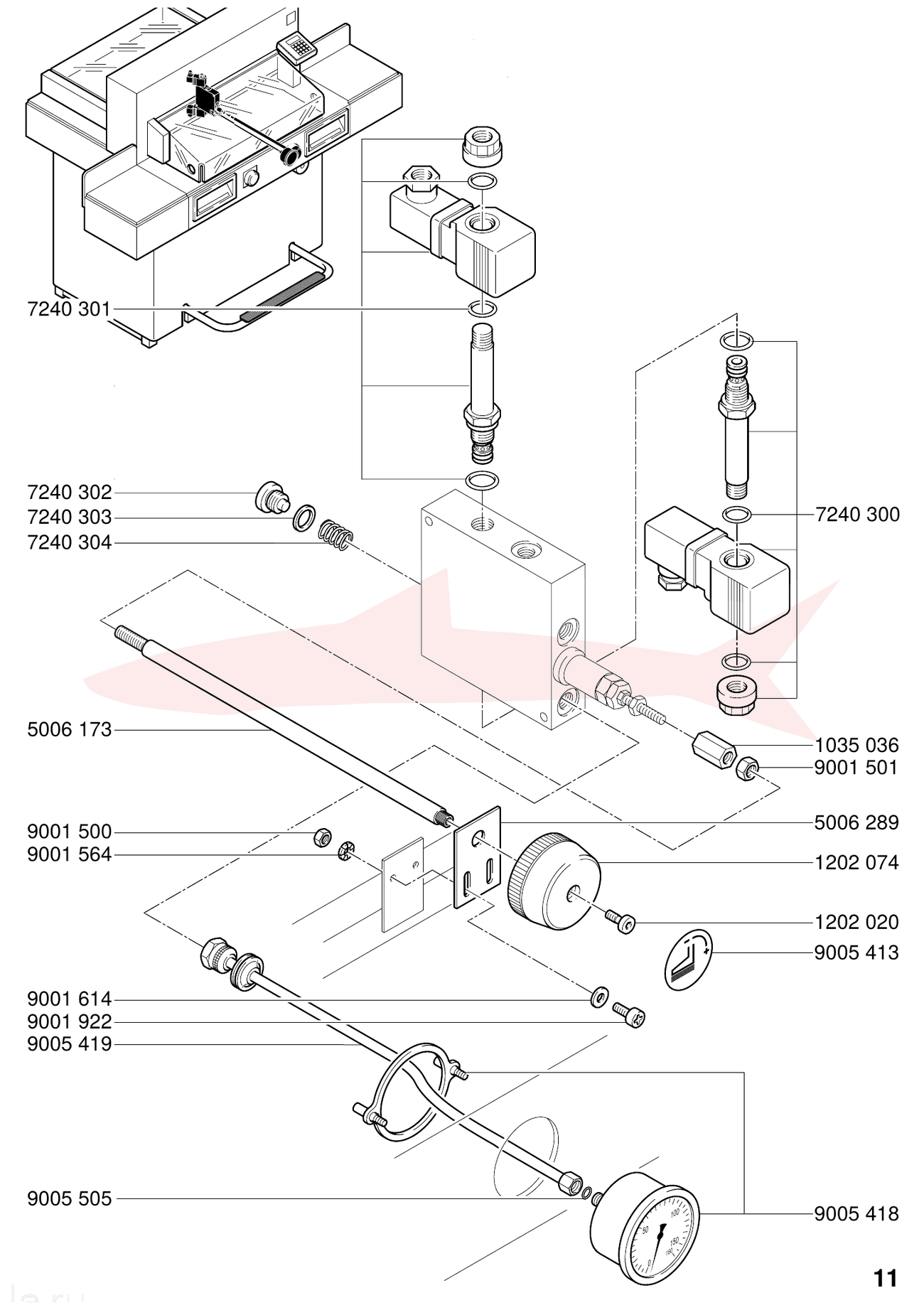

Лист 11Гидравлика: клапаны и манометр — схема узла

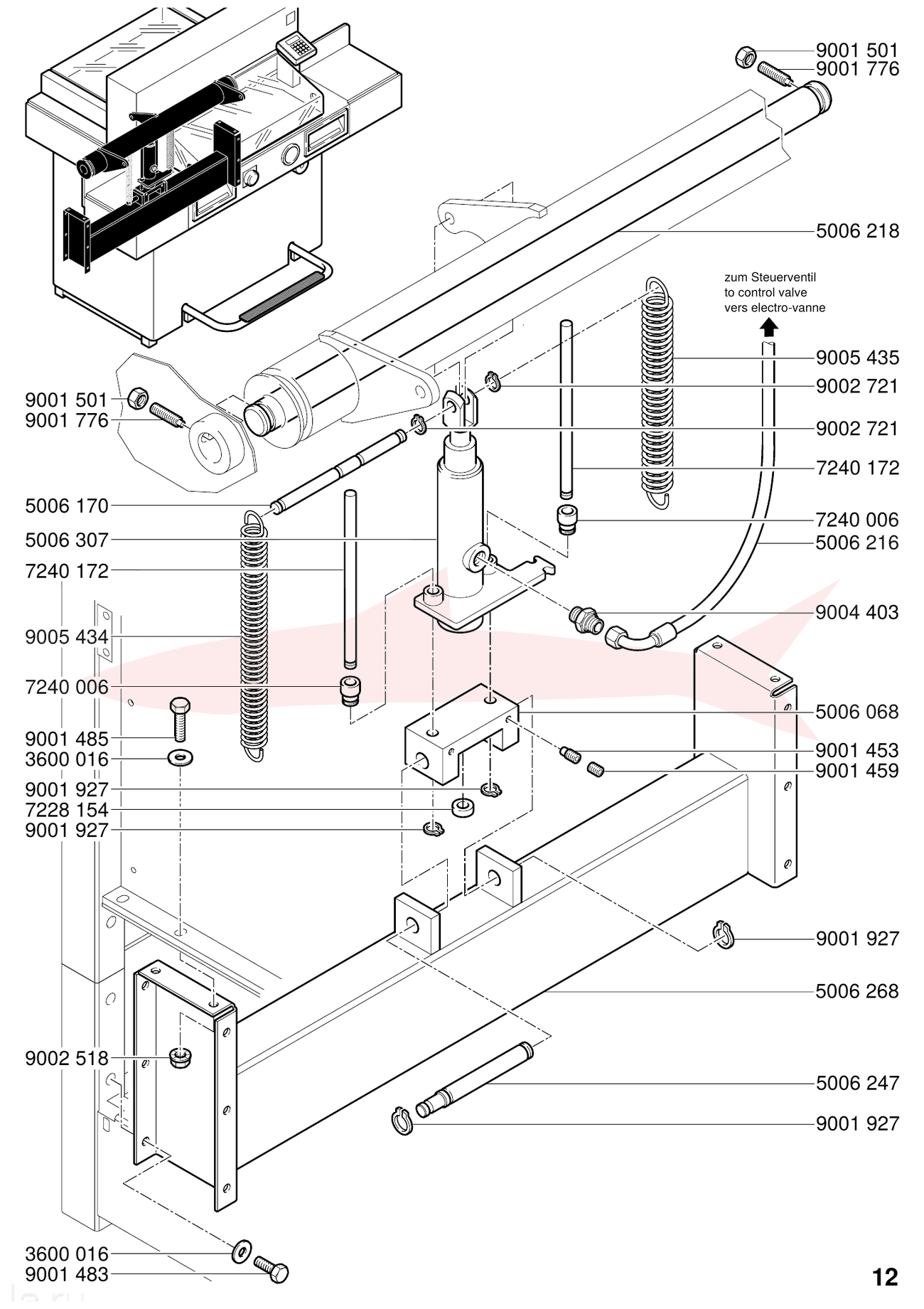

Лист 12Прижим: цилиндр и пружины — схема узла

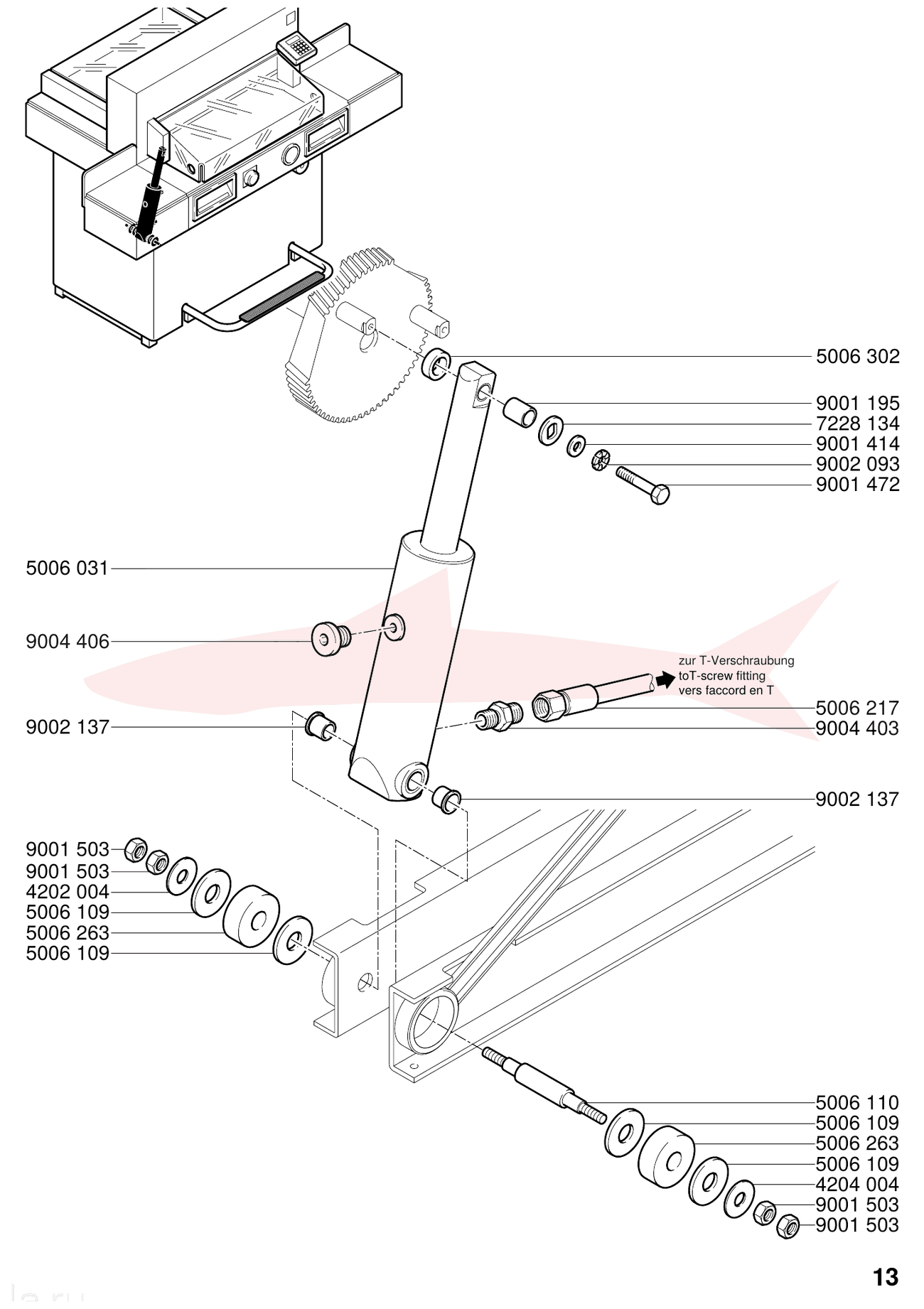

Лист 13Гидроцилиндр привода ножа — схема узла

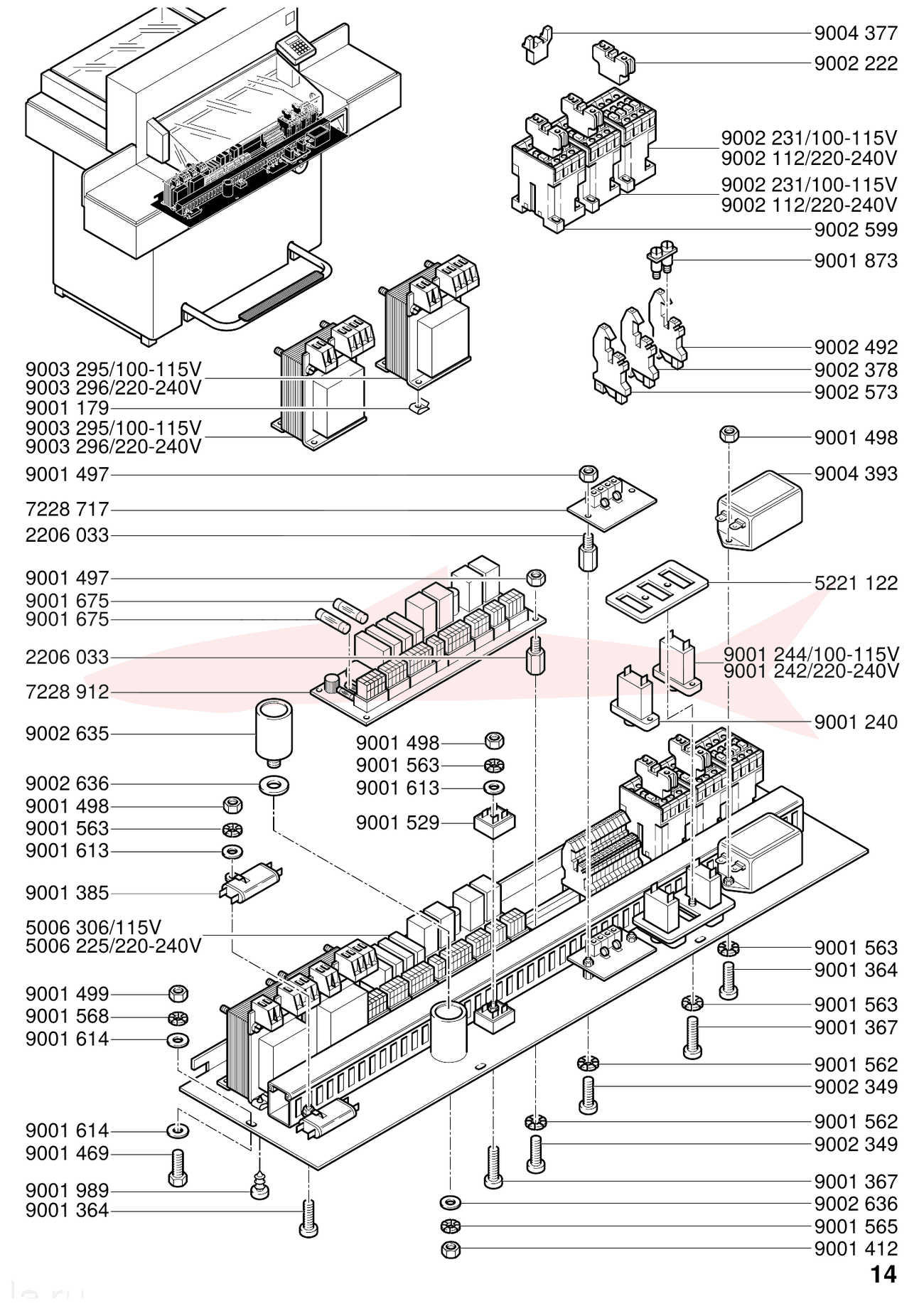

Лист 14Электрика: плата и контакторы — схема узла

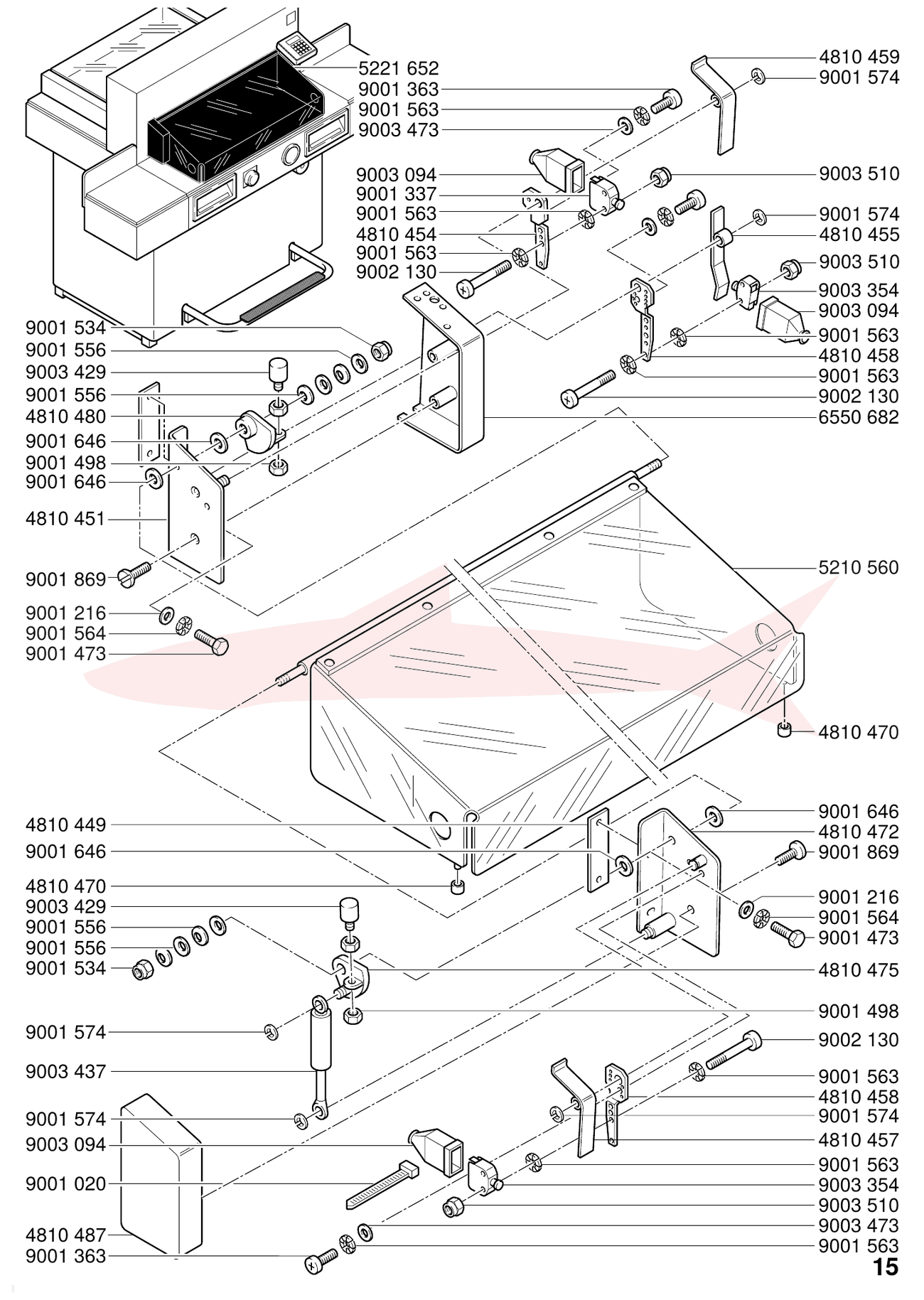

Лист 15Передний защитный кожух и выключатели — схема узла

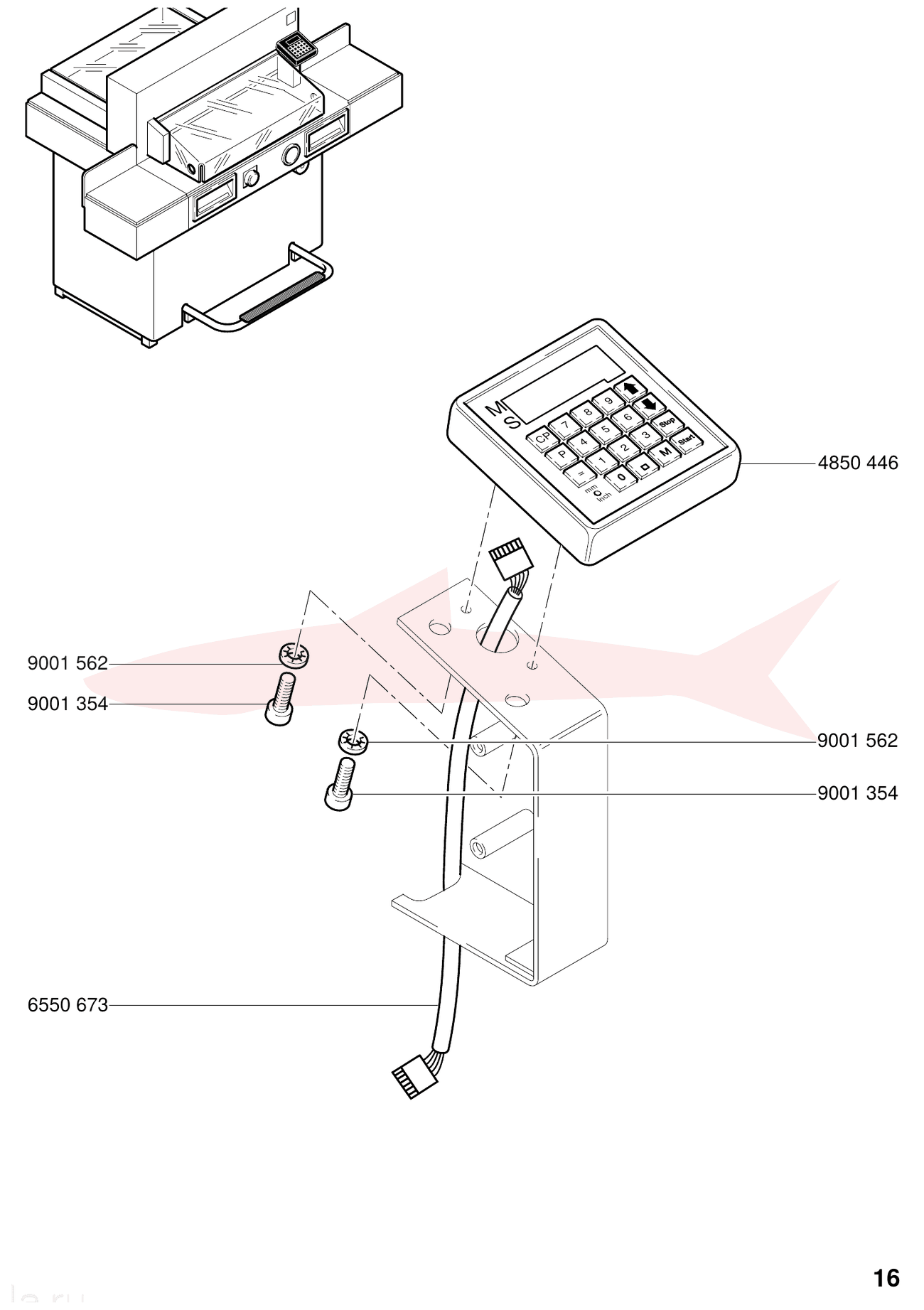

Лист 16Пульт управления (клавиатура) — схема узла

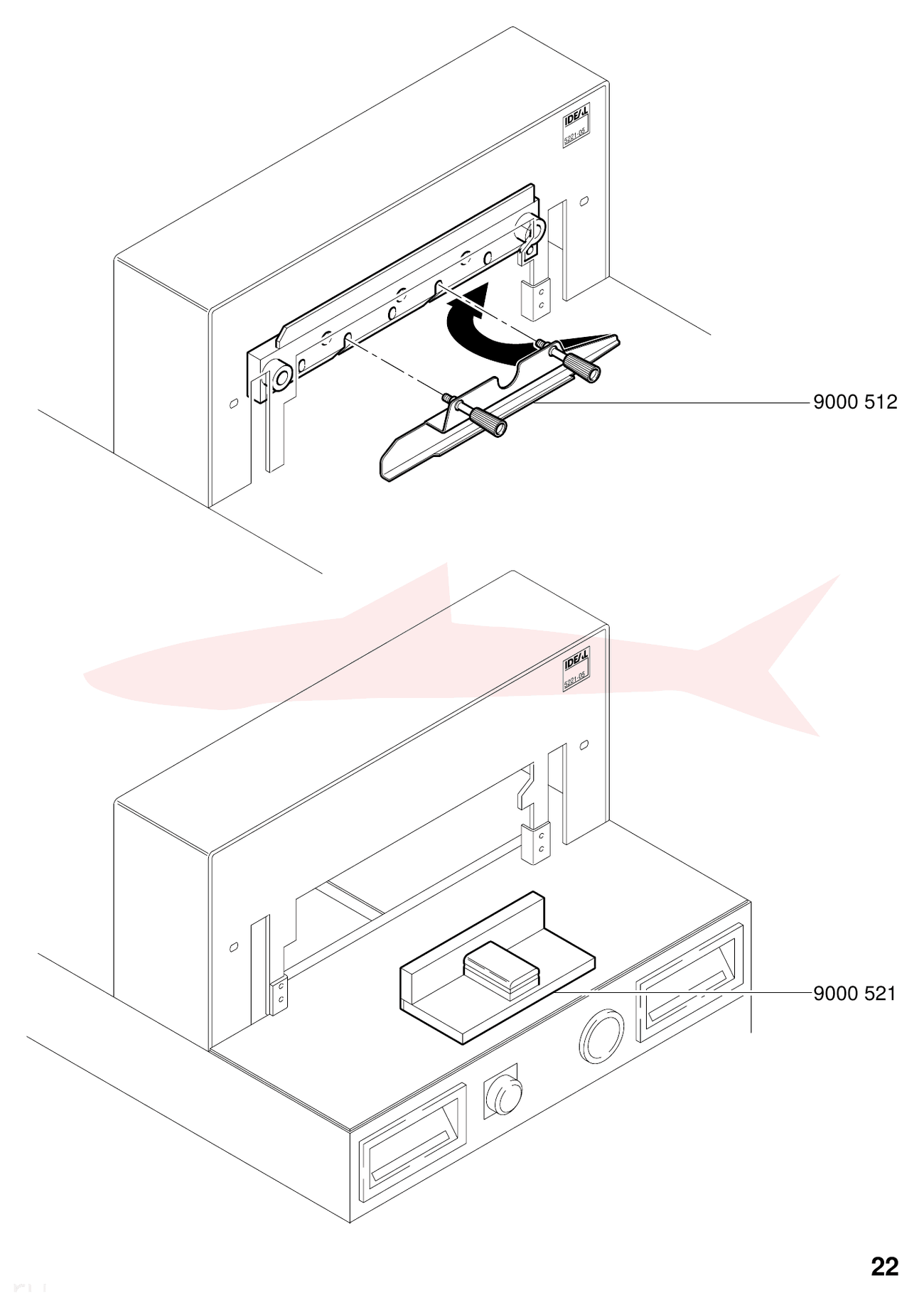

Лист 22Нож и марзан — схема узла

Лист 1 Станина и облицовка

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 1	9001 521
2	Деталь со схемы, лист 1	5221 134
3	Деталь со схемы, лист 1	5221 135
4	Деталь со схемы, лист 1	5221 130
5	Деталь со схемы, лист 1	4202 099
6	Деталь со схемы, лист 1	9001 483
7	Деталь со схемы, лист 1	9001 615
8	Деталь со схемы, лист 1	9001 568
9	Деталь со схемы, лист 1	9001 499
10	Деталь со схемы, лист 1	9001 414
11	Деталь со схемы, лист 1	9001 484
12	Деталь со схемы, лист 1	9001 396
13	Деталь со схемы, лист 1	5006 176
14	Деталь со схемы, лист 1	5006 280
15	Деталь со схемы, лист 1	4810 118
16	Деталь со схемы, лист 1	9003 200
17	Деталь со схемы, лист 1	5006 206
18	Деталь со схемы, лист 1	9001 737
19	Деталь со схемы, лист 1	9001 748
20	Деталь со схемы, лист 1	5006 185
21	Деталь со схемы, лист 1	9001 739
22	Деталь со схемы, лист 1	9001 309
23	Деталь со схемы, лист 1	2036 018
24	Деталь со схемы, лист 1	5006 012
25	Деталь со схемы, лист 1	5006 137
26	Деталь со схемы, лист 1	9001 434
27	Деталь со схемы, лист 1	5006 136
28	Деталь со схемы, лист 1	5006 175
29	Деталь со схемы, лист 1	9001 179
30	Деталь со схемы, лист 1	9001 913

Лист 2 Стол, задняя крышка и электроввод

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 2	5006 007
2	Деталь со схемы, лист 2	4810 565
3	Деталь со схемы, лист 2	9001 913
4	Деталь со схемы, лист 2	5221 308
5	Деталь со схемы, лист 2	9002 245
6	Деталь со схемы, лист 2	9001 393
7	Деталь со схемы, лист 2	5006 256
8	Деталь со схемы, лист 2	5006 166
9	Деталь со схемы, лист 2	9001 483
10	Деталь со схемы, лист 2	3600 016
11	Деталь со схемы, лист 2	5006 100
12	Деталь со схемы, лист 2	7228 468
13	Деталь со схемы, лист 2	5221 302
14	Деталь со схемы, лист 2	9001 614
15	Деталь со схемы, лист 2	9001 908
16	Деталь со схемы, лист 2	9001 351
17	Деталь со схемы, лист 2 (исполнение 220–240 В)	9001 994
18	Деталь со схемы, лист 2 (исполнение 115 В)	9002 179
19	Деталь со схемы, лист 2 (исполнение 220–240 В)	9100 244
20	Деталь со схемы, лист 2 (исполнение 115 В)	9100 261
21	Деталь со схемы, лист 2	9001 179
22	Деталь со схемы, лист 2	5221 506
23	Деталь со схемы, лист 2	9005 421
24	Деталь со схемы, лист 2	5221 304
25	Деталь со схемы, лист 2	5006 099
26	Деталь со схемы, лист 2	9001 501
27	Деталь со схемы, лист 2	9001 396
28	Деталь со схемы, лист 2	9001 380
29	Деталь со схемы, лист 2	9000 024
30	Деталь со схемы, лист 2	9001 883
31	Деталь со схемы, лист 2	9001 693
32	Деталь со схемы, лист 2	5221 464
33	Деталь со схемы, лист 2	9002 194

Лист 3 Пульт управления: проводка и кнопки

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 3	9003 073
2	Деталь со схемы, лист 3	9003 447
3	Деталь со схемы, лист 3	9003 446
4	Деталь со схемы, лист 3	9001 614
5	Деталь со схемы, лист 3	9001 568
6	Деталь со схемы, лист 3	9001 468
7	Деталь со схемы, лист 3	5221 496
8	Деталь со схемы, лист 3	9001 486
9	Деталь со схемы, лист 3	9001 501
10	Деталь со схемы, лист 3	9001 498
11	Деталь со схемы, лист 3	9001 613
12	Деталь со схемы, лист 3	9005 415
13	Деталь со схемы, лист 3	9001 340
14	Деталь со схемы, лист 3	4315 853
15	Деталь со схемы, лист 3	9001 521
16	Деталь со схемы, лист 3	4850 441
17	Деталь со схемы, лист 3	9005 414
18	Деталь со схемы, лист 3	9001 345
19	Деталь со схемы, лист 3	9001 346
20	Деталь со схемы, лист 3	9002 282

Лист 4 Привод ножа: рычаги и тяги

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 4	9002 047
2	Деталь со схемы, лист 4	5006 399
3	Деталь со схемы, лист 4	7228 058
4	Деталь со схемы, лист 4	5221 368
5	Деталь со схемы, лист 4	5221 036
6	Деталь со схемы, лист 4	4700 027
7	Деталь со схемы, лист 4	5221 044
8	Деталь со схемы, лист 4	5221 047
9	Деталь со схемы, лист 4	5221 050
10	Деталь со схемы, лист 4	5221 055
11	Деталь со схемы, лист 4	9002 408
12	Деталь со схемы, лист 4	5006 198
13	Деталь со схемы, лист 4	5006 197
14	Деталь со схемы, лист 4	4810 112
15	Деталь со схемы, лист 4	4810 037
16	Деталь со схемы, лист 4	9001 195
17	Деталь со схемы, лист 4	5221 059
18	Деталь со схемы, лист 4	9001 414
19	Деталь со схемы, лист 4	9001 564
20	Деталь со схемы, лист 4	9001 472
21	Деталь со схемы, лист 4	9001 399
22	Деталь со схемы, лист 4	9000 130
23	Деталь со схемы, лист 4	9002 135
24	Деталь со схемы, лист 4	5221 039
25	Деталь со схемы, лист 4	9003 001
26	Деталь со схемы, лист 4	7228 102
27	Деталь со схемы, лист 4	9001 177
28	Деталь со схемы, лист 4	4850 633
29	Деталь со схемы, лист 4	7228 101
30	Деталь со схемы, лист 4	9004 518
31	Деталь со схемы, лист 4	4810 045
32	Деталь со схемы, лист 4	9001 577
33	Деталь со схемы, лист 4	9001 458
34	Деталь со схемы, лист 4	5210 008
35	Деталь со схемы, лист 4	9001 632
36	Деталь со схемы, лист 4	9001 126
37	Деталь со схемы, лист 4	9001 408
38	Деталь со схемы, лист 4	6550 040
39	Деталь со схемы, лист 4	5221 048
40	Деталь со схемы, лист 4	5221 049
41	Деталь со схемы, лист 4	5221 051
42	Деталь со схемы, лист 4	5006 267

Лист 5 Главный привод: двигатель и редуктор

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 5	9001 472
2	Деталь со схемы, лист 5	9001 564
3	Деталь со схемы, лист 5	7228 437
4	Деталь со схемы, лист 5 (исполнение 115 В)	9001 413
5	Деталь со схемы, лист 5 (исполнение 220–240 В)	9001 412
6	Деталь со схемы, лист 5 (исполнение 115 В)	9001 570
7	Деталь со схемы, лист 5 (исполнение 220–240 В)	9001 565
8	Деталь со схемы, лист 5 (исполнение 115 В)	9100 284
9	Деталь со схемы, лист 5 (исполнение 220–240 В)	9100 379
10	Деталь со схемы, лист 5	9003 494
11	Деталь со схемы, лист 5	9001 480
12	Деталь со схемы, лист 5	9001 569
13	Деталь со схемы, лист 5	9001 396
14	Деталь со схемы, лист 5	5006 290
15	Деталь со схемы, лист 5	9002 240
16	Деталь со схемы, лист 5	9001 580
17	Деталь со схемы, лист 5	5006 163
18	Деталь со схемы, лист 5	9001 204
19	Деталь со схемы, лист 5	5250 043
20	Деталь со схемы, лист 5	5006 160
21	Деталь со схемы, лист 5	9001 646
22	Деталь со схемы, лист 5	9001 458
23	Деталь со схемы, лист 5	5250 049
24	Деталь со схемы, лист 5	9001 925
25	Деталь со схемы, лист 5	9001 198
26	Деталь со схемы, лист 5 (исполнение 115 В, 60 Гц)	5006 304
27	Деталь со схемы, лист 5 (исполнение 220–230 В, 50 Гц)	5006 260
28	Деталь со схемы, лист 5	9001 483
29	Деталь со схемы, лист 5	9001 584
30	Деталь со схемы, лист 5	7240 229
31	Деталь со схемы, лист 5 (исполнение 115 В, 60 Гц)	9005 423
32	Деталь со схемы, лист 5 (исполнение 220–230 В, 50 Гц)	9005 416
33	Деталь со схемы, лист 5	4810 064
34	Деталь со схемы, лист 5	5006 265
35	Деталь со схемы, лист 5	9001 397
36	Деталь со схемы, лист 5	9001 492
37	Деталь со схемы, лист 5	5006 273
38	Деталь со схемы, лист 5	9001 614
39	Деталь со схемы, лист 5	9001 568
40	Деталь со схемы, лист 5	9001 468
41	Деталь со схемы, лист 5	5250 036
42	Деталь со схемы, лист 5	9001 594
43	Деталь со схемы, лист 5	6550 030
44	Деталь со схемы, лист 5	9001 205
45	Деталь со схемы, лист 5	5006 200

Лист 6 Механизм ножа и защитная планка

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 6	9001 485
2	Деталь со схемы, лист 6	4202 099
3	Деталь со схемы, лист 6	5006 143
4	Деталь со схемы, лист 6	5001 504
5	Деталь со схемы, лист 6	9001 398
6	Деталь со схемы, лист 6	9003 532
7	Деталь со схемы, лист 6	5006 291
8	Деталь со схемы, лист 6	9001 460
9	Деталь со схемы, лист 6	7228 209
10	Деталь со схемы, лист 6	9001 446
11	Деталь со схемы, лист 6	7228 189
12	Деталь со схемы, лист 6	7228 194
13	Деталь со схемы, лист 6	9001 395
14	Деталь со схемы, лист 6	9002 174
15	Деталь со схемы, лист 6	7228 195
16	Деталь со схемы, лист 6	4810 112
17	Деталь со схемы, лист 6	9001 579
18	Деталь со схемы, лист 6	9001 204
19	Деталь со схемы, лист 6	9001 577
20	Деталь со схемы, лист 6	9005 420
21	Деталь со схемы, лист 6	5006 286
22	Деталь со схемы, лист 6	9001 502
23	Деталь со схемы, лист 6	5006 255
24	Деталь со схемы, лист 6	5006 285
25	Деталь со схемы, лист 6	9001 927
26	Деталь со схемы, лист 6	9005 513
27	Деталь со схемы, лист 6	9004 744
28	Деталь со схемы, лист 6	9001 504
29	Деталь со схемы, лист 6	5006 139
30	Деталь со схемы, лист 6	9003 524
31	Деталь со схемы, лист 6	7228 196
32	Деталь со схемы, лист 6	5006 181
33	Деталь со схемы, лист 6	5001 579
34	Деталь со схемы, лист 6	5006 282
35	Деталь со схемы, лист 6	5006 186
36	Деталь со схемы, лист 6	9004 916
37	Деталь со схемы, лист 6	9001 361
38	Деталь со схемы, лист 6	9001 574
39	Деталь со схемы, лист 6	9001 330
40	Деталь со схемы, лист 6	9001 030
41	Деталь со схемы, лист 6	9002 122
42	Деталь со схемы, лист 6	5250 069
43	Деталь со схемы, лист 6	9001 137
44	Деталь со схемы, лист 6	9001 562
45	Деталь со схемы, лист 6	9001 497
46	Деталь со схемы, лист 6	5006 214
47	Деталь со схемы, лист 6	9001 615
48	Деталь со схемы, лист 6	9001 473
49	Деталь со схемы, лист 6	9005 512
50	Деталь со схемы, лист 6	9005 511
51	Деталь со схемы, лист 6	5006 306
52	Деталь со схемы, лист 6	9001 564
53	Деталь со схемы, лист 6	9001 472
54	Деталь со схемы, лист 6	5006 159

Лист 7 Задний упор: шпиндель и привод

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 7	9001 456
2	Деталь со схемы, лист 7	9001 480
3	Деталь со схемы, лист 7	3600 016
4	Деталь со схемы, лист 7	9002 419
5	Деталь со схемы, лист 7	9001 615
6	Деталь со схемы, лист 7	5221 071
7	Деталь со схемы, лист 7	9002 676
8	Деталь со схемы, лист 7	9001 182
9	Деталь со схемы, лист 7	5221 445
10	Деталь со схемы, лист 7	5221 511
11	Деталь со схемы, лист 7	9001 614
12	Деталь со схемы, лист 7	9001 568
13	Деталь со схемы, лист 7	9001 468
14	Деталь со схемы, лист 7	9001 473
15	Деталь со схемы, лист 7	9001 564
16	Деталь со схемы, лист 7	5221 483
17	Деталь со схемы, лист 7	9001 458
18	Деталь со схемы, лист 7	9003 443
19	Деталь со схемы, лист 7	5221 481
20	Деталь со схемы, лист 7	9001 469
21	Деталь со схемы, лист 7	9001 486
22	Деталь со схемы, лист 7	9001 448
23	Деталь со схемы, лист 7	9002 993
24	Деталь со схемы, лист 7	5006 201
25	Деталь со схемы, лист 7	3600 029
26	Деталь со схемы, лист 7	9002 406
27	Деталь со схемы, лист 7	7228 655
28	Деталь со схемы, лист 7	9001 789
29	Деталь со схемы, лист 7	5221 441
30	Деталь со схемы, лист 7	9001 173
31	Деталь со схемы, лист 7	5250 013
32	Деталь со схемы, лист 7	9001 394
33	Деталь со схемы, лист 7	9001 414
34	Деталь со схемы, лист 7	5006 277
35	Деталь со схемы, лист 7	5006 276
36	Деталь со схемы, лист 7	9001 457
37	Деталь со схемы, лист 7	9003 396

Лист 8 Датчик положения и маховик

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 8	5221 444
2	Деталь со схемы, лист 8	5221 435
3	Деталь со схемы, лист 8	5221 504
4	Деталь со схемы, лист 8	9001 457
5	Деталь со схемы, лист 8	5221 497
6	Деталь со схемы, лист 8	1202 071
7	Деталь со схемы, лист 8	9001 374
8	Деталь со схемы, лист 8	9001 395
9	Деталь со схемы, лист 8	9002 721
10	Деталь со схемы, лист 8	5221 457
11	Деталь со схемы, лист 8	1201 152
12	Деталь со схемы, лист 8	1202 070
13	Деталь со схемы, лист 8	1201 151
14	Деталь со схемы, лист 8	9005 044
15	Деталь со схемы, лист 8	9001 501
16	Деталь со схемы, лист 8	9001 396
17	Деталь со схемы, лист 8	9004 183
18	Деталь со схемы, лист 8	9001 468
19	Деталь со схемы, лист 8	9001 568
20	Деталь со схемы, лист 8	9001 614
21	Деталь со схемы, лист 8	5221 430
22	Деталь со схемы, лист 8	5221 495
23	Деталь со схемы, лист 8	1201 153
24	Деталь со схемы, лист 8	9004 352
25	Деталь со схемы, лист 8	9001 500
26	Деталь со схемы, лист 8	9002 604
27	Деталь со схемы, лист 8	9004 895
28	Деталь со схемы, лист 8	9005 004
29	Деталь со схемы, лист 8	1202 022
30	Деталь со схемы, лист 8	1202 021
31	Деталь со схемы, лист 8	1202 074
32	Деталь со схемы, лист 8	1202 020
33	Деталь со схемы, лист 8	1202 073

Лист 9 Блокировки и концевые выключатели

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 9	5006 279
2	Деталь со схемы, лист 9	9002 224
3	Деталь со схемы, лист 9	3600 016
4	Деталь со схемы, лист 9	5250 065
5	Деталь со схемы, лист 9	9001 497
6	Деталь со схемы, лист 9	9001 562
7	Деталь со схемы, лист 9	5250 068
8	Деталь со схемы, лист 9	4810 496
9	Деталь со схемы, лист 9	9001 329
10	Деталь со схемы, лист 9	4810 527
11	Деталь со схемы, лист 9	9003 488
12	Деталь со схемы, лист 9	5250 069
13	Деталь со схемы, лист 9	9001 574
14	Деталь со схемы, лист 9	9001 467
15	Деталь со схемы, лист 9	9001 614
16	Деталь со схемы, лист 9	5221 493
17	Деталь со схемы, лист 9	9001 354
18	Деталь со схемы, лист 9	4850 494
19	Деталь со схемы, лист 9	5006 301
20	Деталь со схемы, лист 9	5010 385
21	Деталь со схемы, лист 9	5006 261
22	Деталь со схемы, лист 9	9002 696
23	Деталь со схемы, лист 9	9002 244
24	Деталь со схемы, лист 9	9001 216
25	Деталь со схемы, лист 9	9001 472
26	Деталь со схемы, лист 9	7240 154
27	Деталь со схемы, лист 9	5250 067
28	Деталь со схемы, лист 9	9001 137
29	Деталь со схемы, лист 9	7240 153
30	Деталь со схемы, лист 9	9004 519

Лист 10 Гидравлика: бак и шланги

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 10	5006 274
2	Деталь со схемы, лист 10	9004 408
3	Деталь со схемы, лист 10	7240 230
4	Деталь со схемы, лист 10	7240 140
5	Деталь со схемы, лист 10	9004 411
6	Деталь со схемы, лист 10	5006 216
7	Деталь со схемы, лист 10	9004 407
8	Деталь со схемы, лист 10	9001 564
9	Деталь со схемы, лист 10	9002 419
10	Деталь со схемы, лист 10	9004 402
11	Деталь со схемы, лист 10	9005 474
12	Деталь со схемы, лист 10	5006 217
13	Деталь со схемы, лист 10	9004 435
14	Деталь со схемы, лист 10	9005 446
15	Деталь со схемы, лист 10	7240 170
16	Деталь со схемы, лист 10	5006 275
17	Деталь со схемы, лист 10	9001 182
18	Деталь со схемы, лист 10	9002 604
19	Деталь со схемы, лист 10	9001 500
20	Деталь со схемы, лист 10	9004 437
21	Деталь со схемы, лист 10	9004 430
22	Деталь со схемы, лист 10	9005 475
23	Деталь со схемы, лист 10	9001 472
24	Деталь со схемы, лист 10	5006 180
25	Деталь со схемы, лист 10	9004 536
26	Деталь со схемы, лист 10	9005 463
27	Деталь со схемы, лист 10	9004 432
28	Деталь со схемы, лист 10	9001 469
29	Деталь со схемы, лист 10	9001 614
30	Деталь со схемы, лист 10	9001 568
31	Деталь со схемы, лист 10	9001 499
32	Деталь со схемы, лист 10	5006 212

Лист 11 Гидравлика: клапаны и манометр

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 11	7240 301
2	Деталь со схемы, лист 11	7240 302
3	Деталь со схемы, лист 11	7240 303
4	Деталь со схемы, лист 11	7240 304
5	Деталь со схемы, лист 11	5006 173
6	Деталь со схемы, лист 11	9001 500
7	Деталь со схемы, лист 11	9001 564
8	Деталь со схемы, лист 11	9001 614
9	Деталь со схемы, лист 11	9001 922
10	Деталь со схемы, лист 11	9005 419
11	Деталь со схемы, лист 11	9005 505
12	Деталь со схемы, лист 11	7240 300
13	Деталь со схемы, лист 11	1035 036
14	Деталь со схемы, лист 11	9001 501
15	Деталь со схемы, лист 11	5006 289
16	Деталь со схемы, лист 11	1202 074
17	Деталь со схемы, лист 11	1202 020
18	Деталь со схемы, лист 11	9005 413
19	Деталь со схемы, лист 11	9005 418

Лист 12 Прижим: цилиндр и пружины

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 12	9001 501
2	Деталь со схемы, лист 12	9001 776
3	Деталь со схемы, лист 12	5006 170
4	Деталь со схемы, лист 12	5006 307
5	Деталь со схемы, лист 12	7240 172
6	Деталь со схемы, лист 12	9005 434
7	Деталь со схемы, лист 12	7240 006
8	Деталь со схемы, лист 12	9001 485
9	Деталь со схемы, лист 12	3600 016
10	Деталь со схемы, лист 12	9001 927
11	Деталь со схемы, лист 12	7228 154
12	Деталь со схемы, лист 12	9002 518
13	Деталь со схемы, лист 12	9001 483
14	Деталь со схемы, лист 12	5006 218
15	Деталь со схемы, лист 12	9005 435
16	Деталь со схемы, лист 12	9002 721
17	Деталь со схемы, лист 12	5006 216
18	Деталь со схемы, лист 12	9004 403
19	Деталь со схемы, лист 12	5006 068
20	Деталь со схемы, лист 12	9001 453
21	Деталь со схемы, лист 12	9001 459
22	Деталь со схемы, лист 12	5006 268
23	Деталь со схемы, лист 12	5006 247

Лист 13 Гидроцилиндр привода ножа

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 13	5006 007
2	Деталь со схемы, лист 13	5006 031
3	Деталь со схемы, лист 13	9004 406
4	Деталь со схемы, лист 13	9002 137
5	Деталь со схемы, лист 13	9001 503
6	Деталь со схемы, лист 13	4202 004
7	Деталь со схемы, лист 13	5006 109
8	Деталь со схемы, лист 13	5006 263
9	Деталь со схемы, лист 13	5006 302
10	Деталь со схемы, лист 13	9001 195
11	Деталь со схемы, лист 13	7228 134
12	Деталь со схемы, лист 13	9001 414
13	Деталь со схемы, лист 13	9002 093
14	Деталь со схемы, лист 13	9001 472
15	Деталь со схемы, лист 13	5006 217
16	Деталь со схемы, лист 13	9004 403
17	Деталь со схемы, лист 13	5006 110
18	Деталь со схемы, лист 13	4204 004

Лист 14 Электрика: плата и контакторы

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 14 (исполнение 100–115 В)	9003 295
2	Деталь со схемы, лист 14 (исполнение 220–240 В)	9003 296
3	Деталь со схемы, лист 14	9001 179
4	Деталь со схемы, лист 14	9001 497
5	Деталь со схемы, лист 14	7228 717
6	Деталь со схемы, лист 14	2206 033
7	Деталь со схемы, лист 14	9001 675
8	Деталь со схемы, лист 14	7228 912
9	Деталь со схемы, лист 14	9002 635
10	Деталь со схемы, лист 14	9001 498
11	Деталь со схемы, лист 14	9001 563
12	Деталь со схемы, лист 14	9002 636
13	Деталь со схемы, лист 14	9001 613
14	Деталь со схемы, лист 14	9001 529
15	Деталь со схемы, лист 14	9001 385
16	Деталь со схемы, лист 14 (исполнение 115 В)	5006 306
17	Деталь со схемы, лист 14 (исполнение 220–240 В)	5006 225
18	Деталь со схемы, лист 14	9001 499
19	Деталь со схемы, лист 14	9001 568
20	Деталь со схемы, лист 14	9001 614
21	Деталь со схемы, лист 14	9001 469
22	Деталь со схемы, лист 14	9001 989
23	Деталь со схемы, лист 14	9001 364
24	Деталь со схемы, лист 14	9004 377
25	Деталь со схемы, лист 14	9002 222
26	Деталь со схемы, лист 14 (исполнение 100–115 В)	9002 231
27	Деталь со схемы, лист 14 (исполнение 220–240 В)	9002 112
28	Деталь со схемы, лист 14	9002 599
29	Деталь со схемы, лист 14	9001 873
30	Деталь со схемы, лист 14	9002 492
31	Деталь со схемы, лист 14	9002 378
32	Деталь со схемы, лист 14	9002 573
33	Деталь со схемы, лист 14	9004 393
34	Деталь со схемы, лист 14	5221 122
35	Деталь со схемы, лист 14 (исполнение 100–115 В)	9001 244
36	Деталь со схемы, лист 14 (исполнение 220–240 В)	9001 242
37	Деталь со схемы, лист 14	9001 240
38	Деталь со схемы, лист 14	9001 367
39	Деталь со схемы, лист 14	9001 562
40	Деталь со схемы, лист 14	9002 349
41	Деталь со схемы, лист 14	9001 565
42	Деталь со схемы, лист 14	9001 412

Лист 15 Передний защитный кожух и выключатели

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 15	5221 652
2	Деталь со схемы, лист 15	9001 363
3	Деталь со схемы, лист 15	9001 563
4	Деталь со схемы, лист 15	9003 473
5	Деталь со схемы, лист 15	9003 094
6	Деталь со схемы, лист 15	9001 337
7	Деталь со схемы, лист 15	4810 454
8	Деталь со схемы, лист 15	9002 130
9	Деталь со схемы, лист 15	9001 534
10	Деталь со схемы, лист 15	9001 556
11	Деталь со схемы, лист 15	9003 429
12	Деталь со схемы, лист 15	4810 480
13	Деталь со схемы, лист 15	9001 646
14	Деталь со схемы, лист 15	9001 498
15	Деталь со схемы, лист 15	4810 451
16	Деталь со схемы, лист 15	9001 869
17	Деталь со схемы, лист 15	9001 216
18	Деталь со схемы, лист 15	9001 564
19	Деталь со схемы, лист 15	9001 473
20	Деталь со схемы, лист 15	4810 449
21	Деталь со схемы, лист 15	4810 470
22	Деталь со схемы, лист 15	9001 574
23	Деталь со схемы, лист 15	9003 437
24	Деталь со схемы, лист 15	9001 020
25	Деталь со схемы, лист 15	4810 487
26	Деталь со схемы, лист 15	4810 459
27	Деталь со схемы, лист 15	9003 510
28	Деталь со схемы, лист 15	4810 455
29	Деталь со схемы, лист 15	9003 354
30	Деталь со схемы, лист 15	4810 458
31	Деталь со схемы, лист 15	6550 682
32	Деталь со схемы, лист 15	5210 560
33	Деталь со схемы, лист 15	4810 472
34	Деталь со схемы, лист 15	4810 475
35	Деталь со схемы, лист 15	4810 457

Лист 16 Пульт управления (клавиатура)

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 16	9001 562
2	Деталь со схемы, лист 16	9001 354
3	Деталь со схемы, лист 16	6550 673
4	Деталь со схемы, лист 16	4850 446

Лист 22 Нож и марзан

Morgana Digicut 5221 · Схема узла

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Деталь со схемы, лист 22	9000 512
2	Деталь со схемы, лист 22	9000 521
