Morgana Documaster Pro — каталог запчастей

Биговальная машина с автоматическим изготовлением буклетов. Illustrated Parts Manual 70-142, issue 4 (апрель 2011).

7-01-20Main Assembly — основная рама
75-424-01Control Leg Assembly — блок управления (стойка)
7-03-16Feed Bed Assembly — узел подачи
7-06-14Creaser Unit — биговальный узел
76-04-01Splash Guard Assembly — защитный кожух и датчики
76-05-01Idler Gear Assembly — промежуточная шестерня
76-06-01Crank Shaft Assembly — коленчатый вал

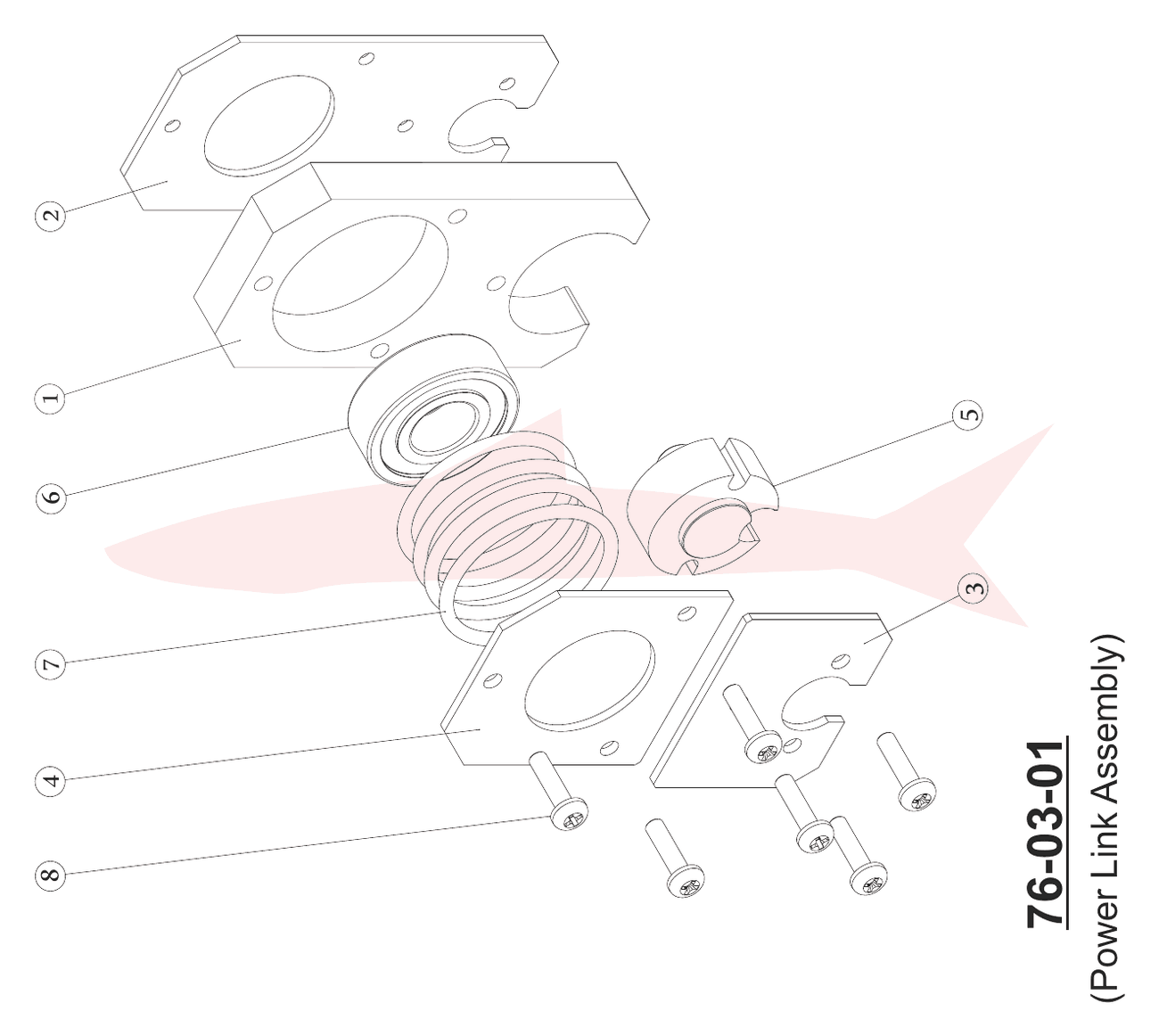

76-03-01Power Link Assembly — шатун привода ножа

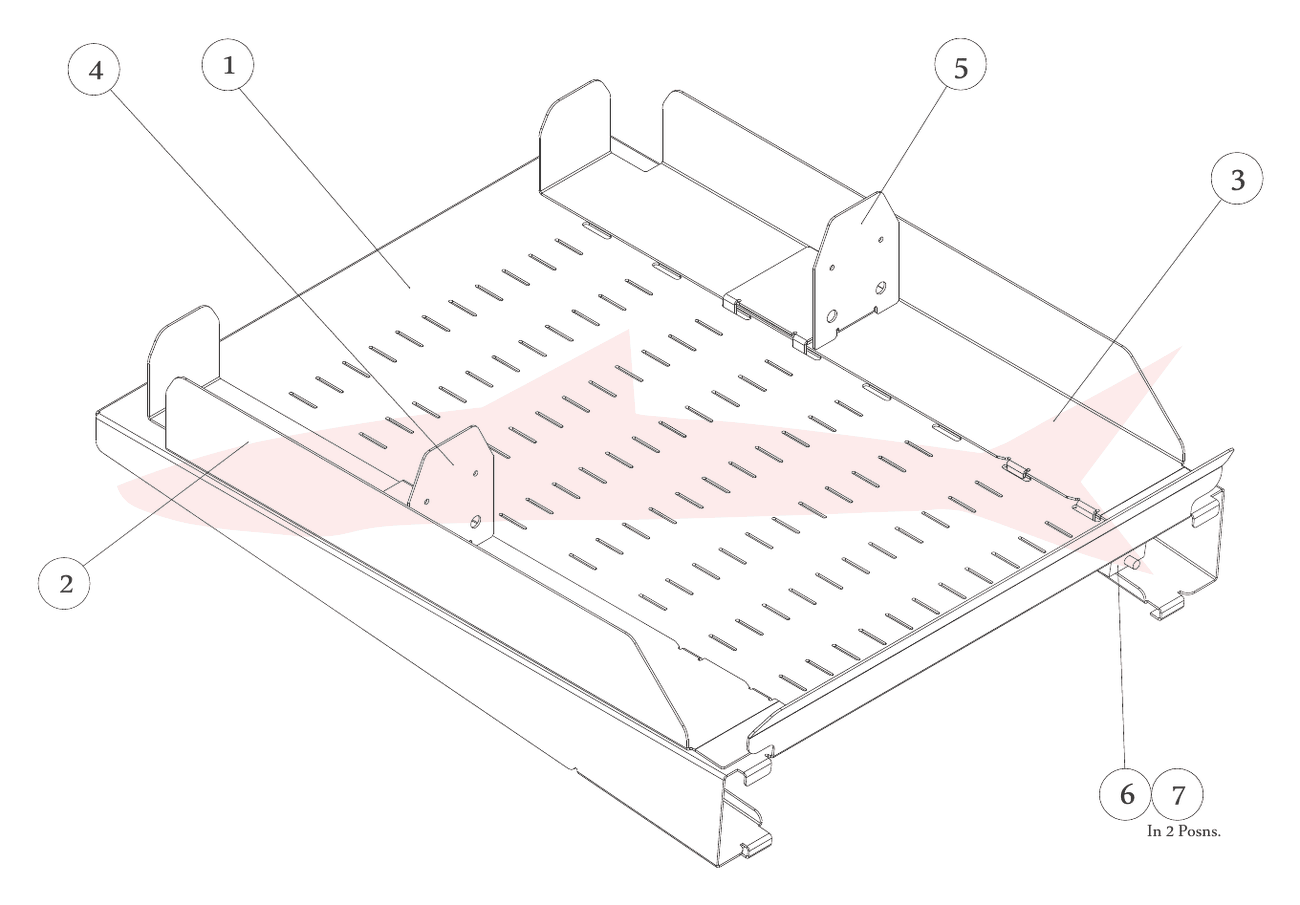

7-08-14Stacker Assembly — приёмный лоток

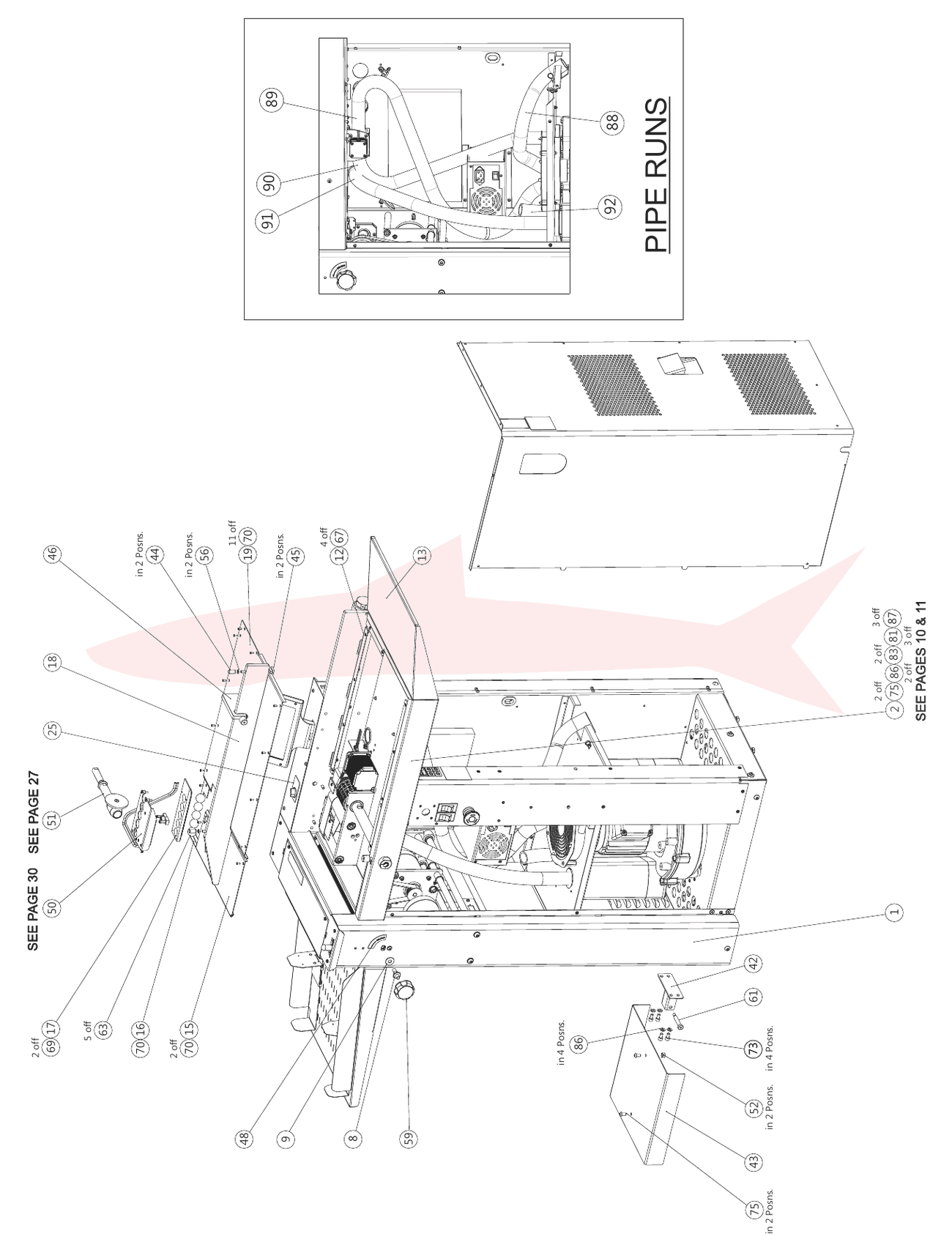

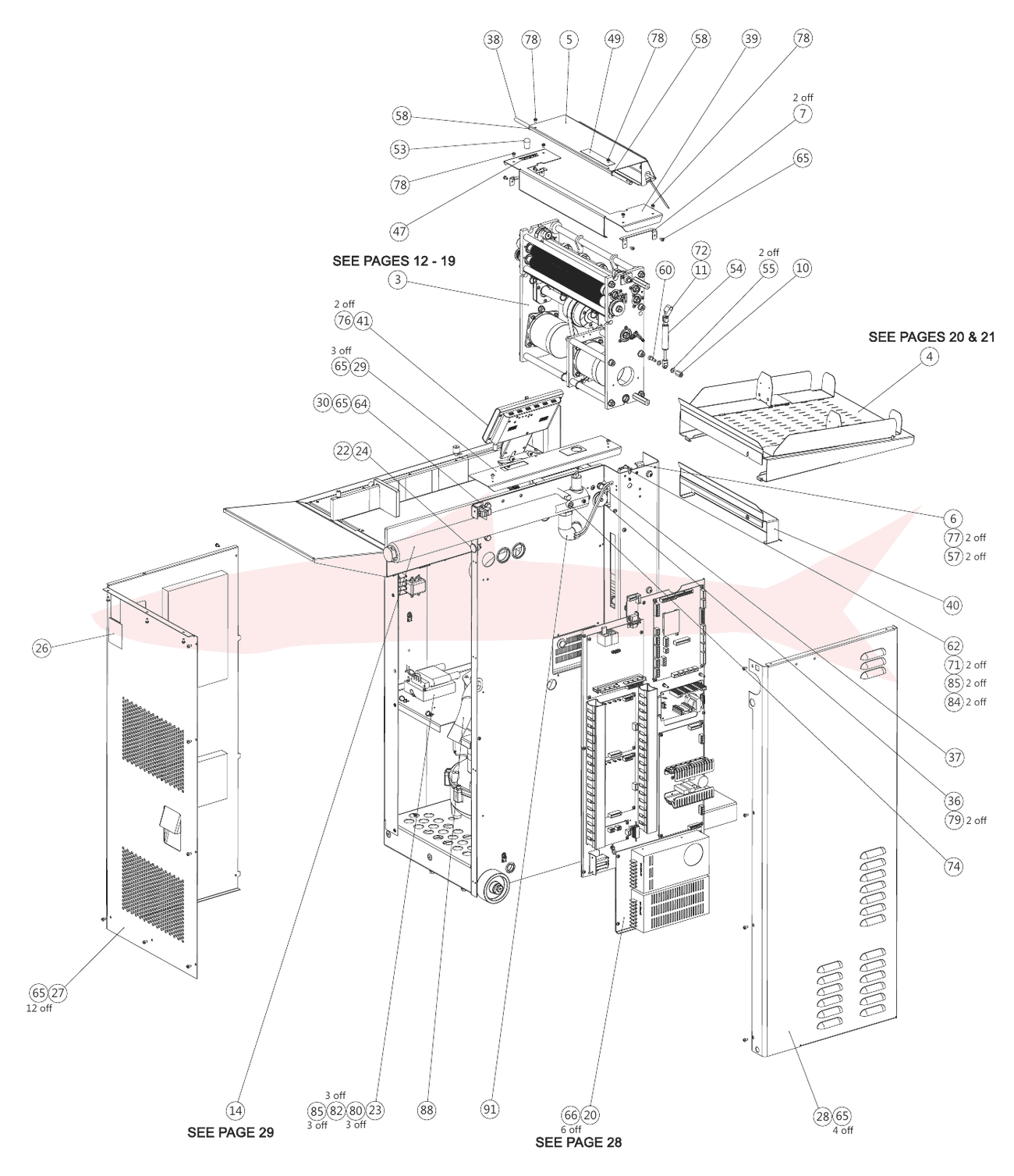

740823TFinal Assembly — общая сборка

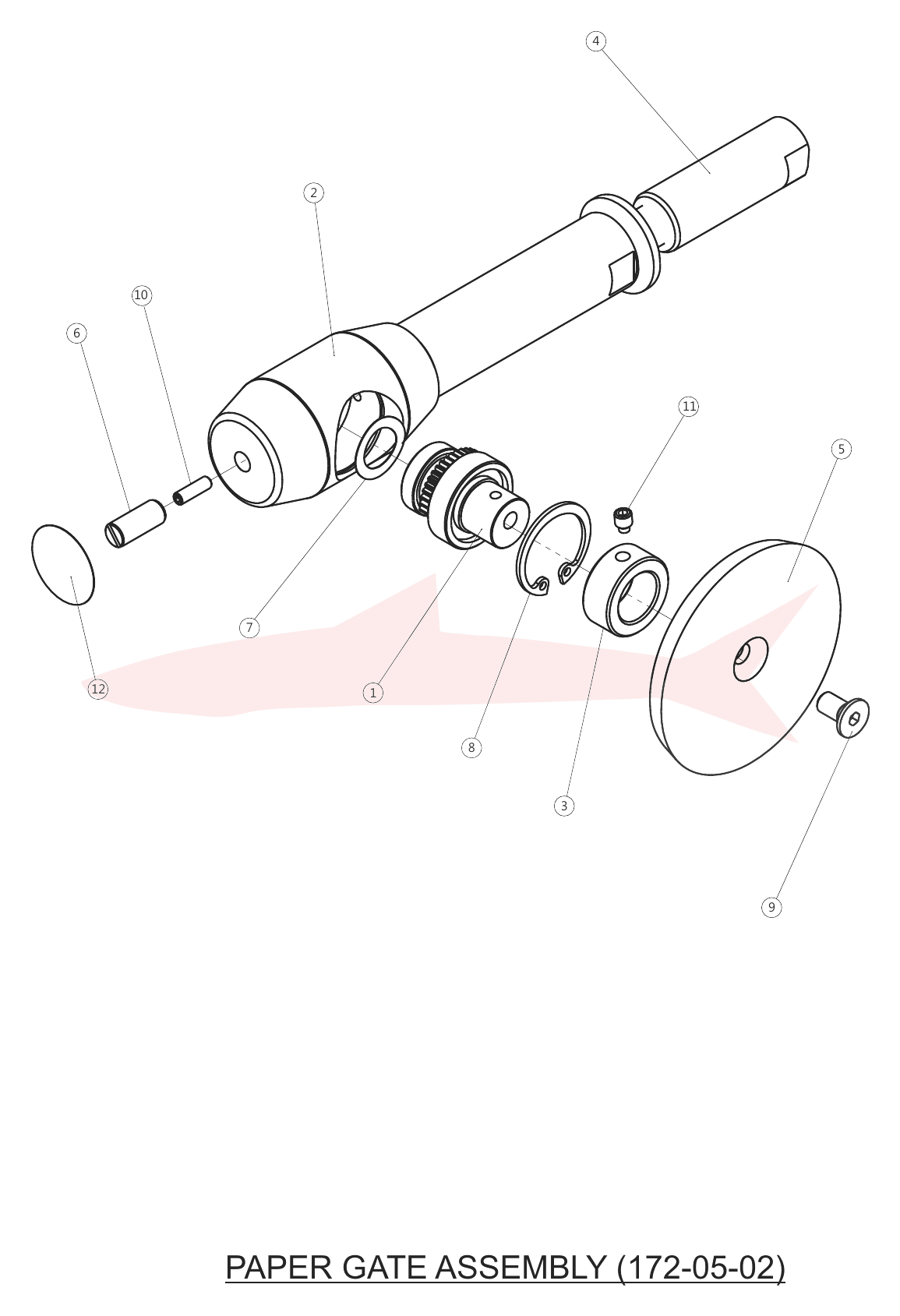

172-05-02Paper Gate Assembly — заслонка подачи бумаги

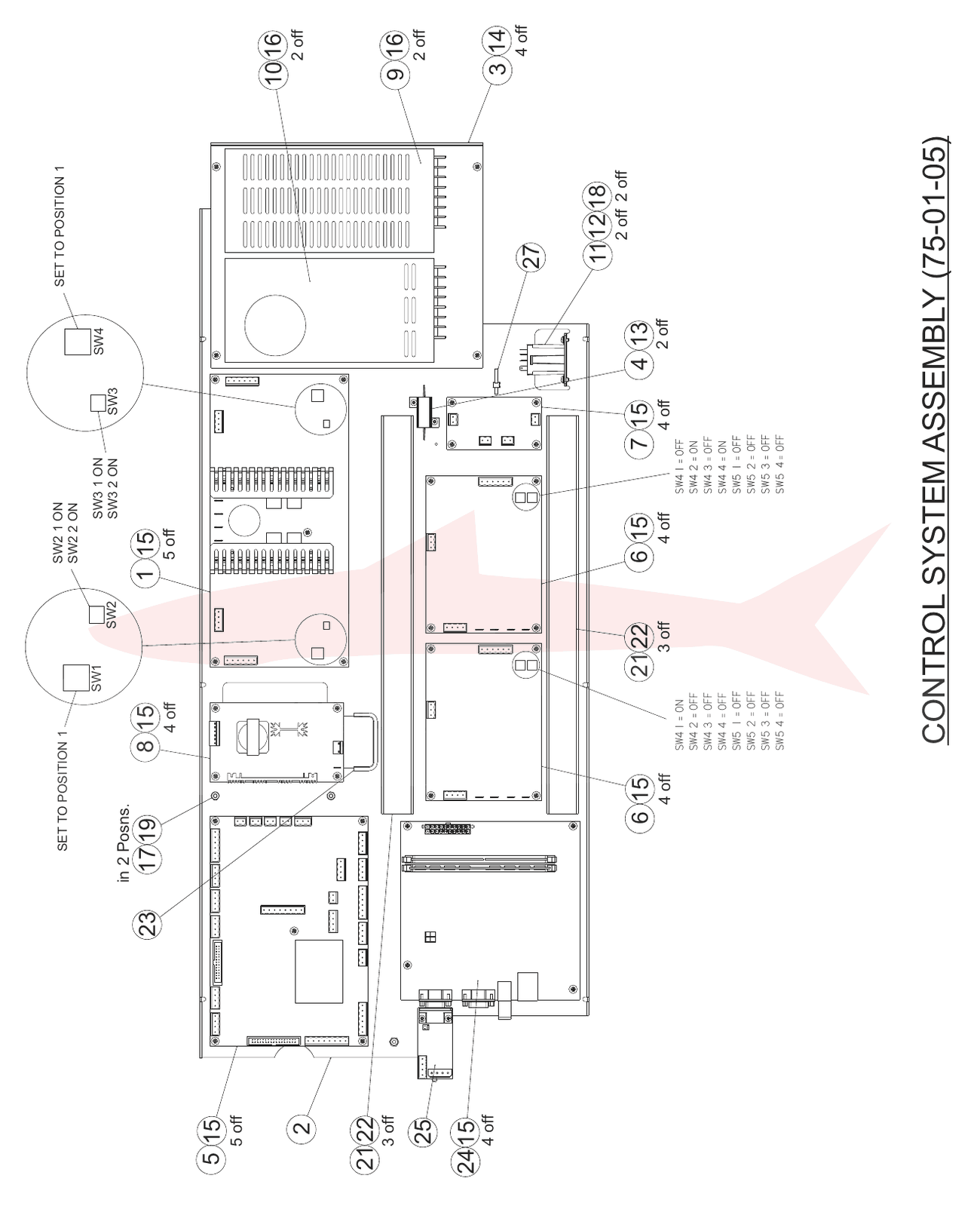

75-01-05Control System Assembly — система управления

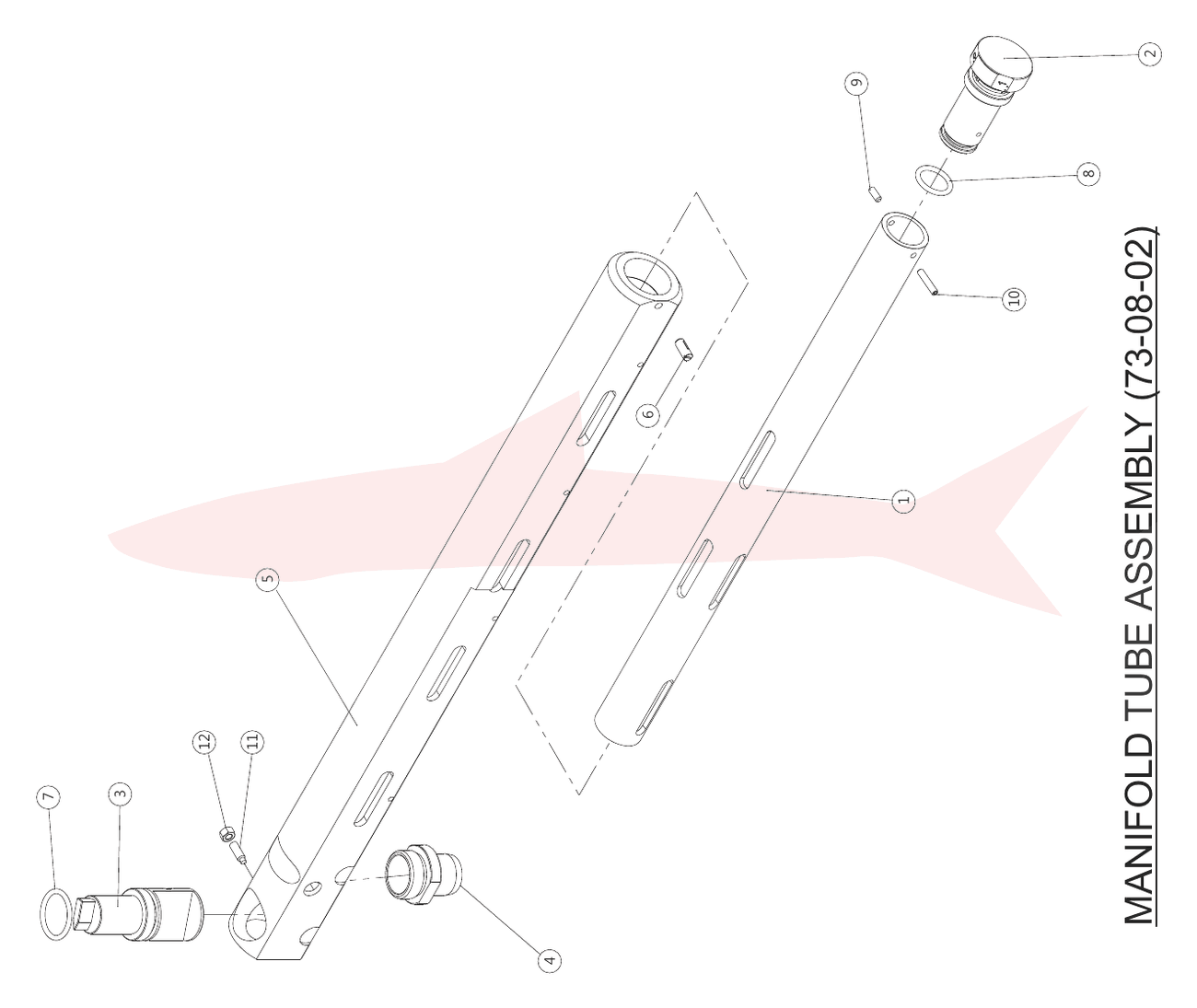

73-08-02Manifold Tube Assembly — воздушный коллектор

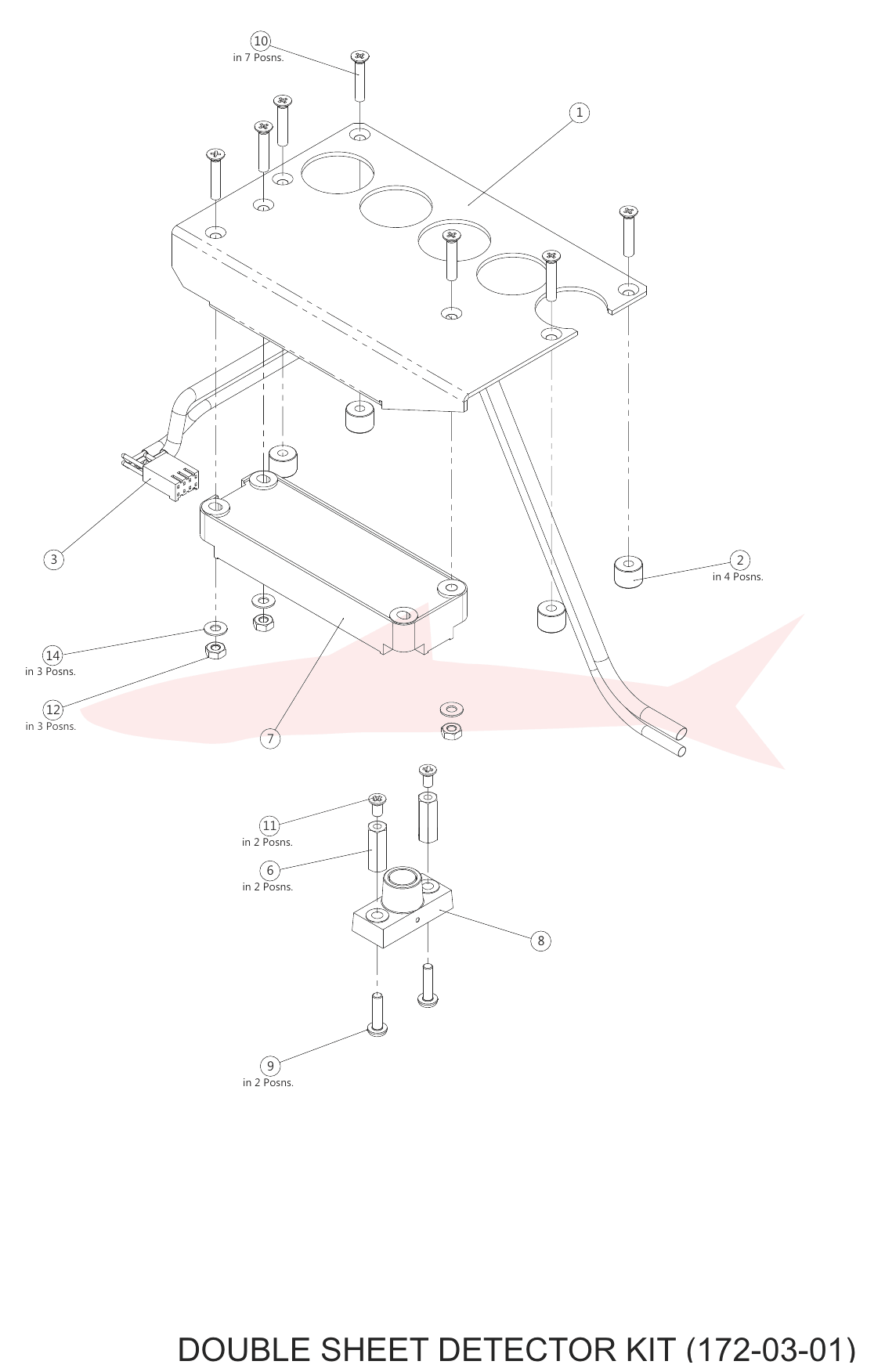

172-03-01Double Sheet Detector Kit — датчик двойного листа

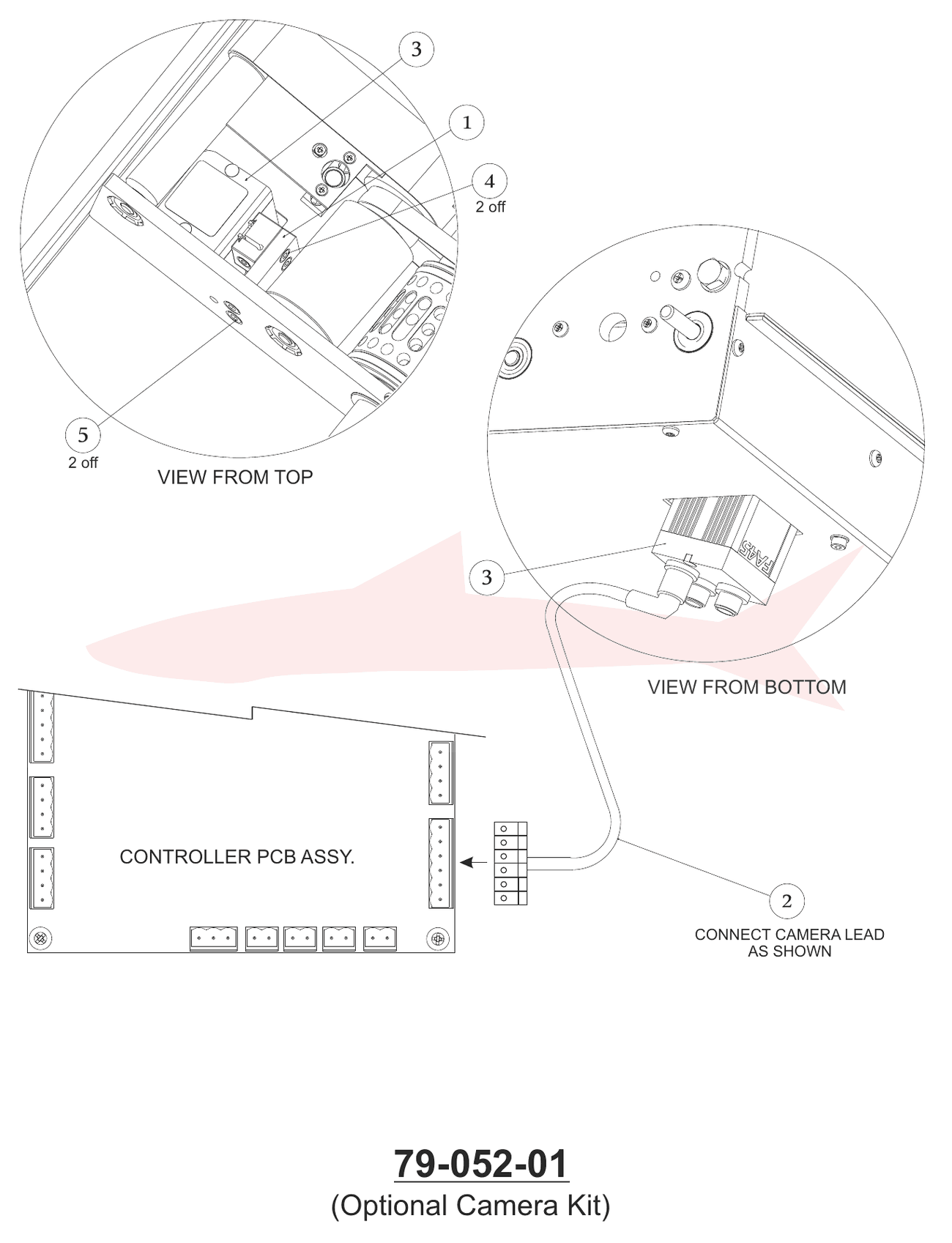

79-052-01Optional Camera Kit — опция: камера

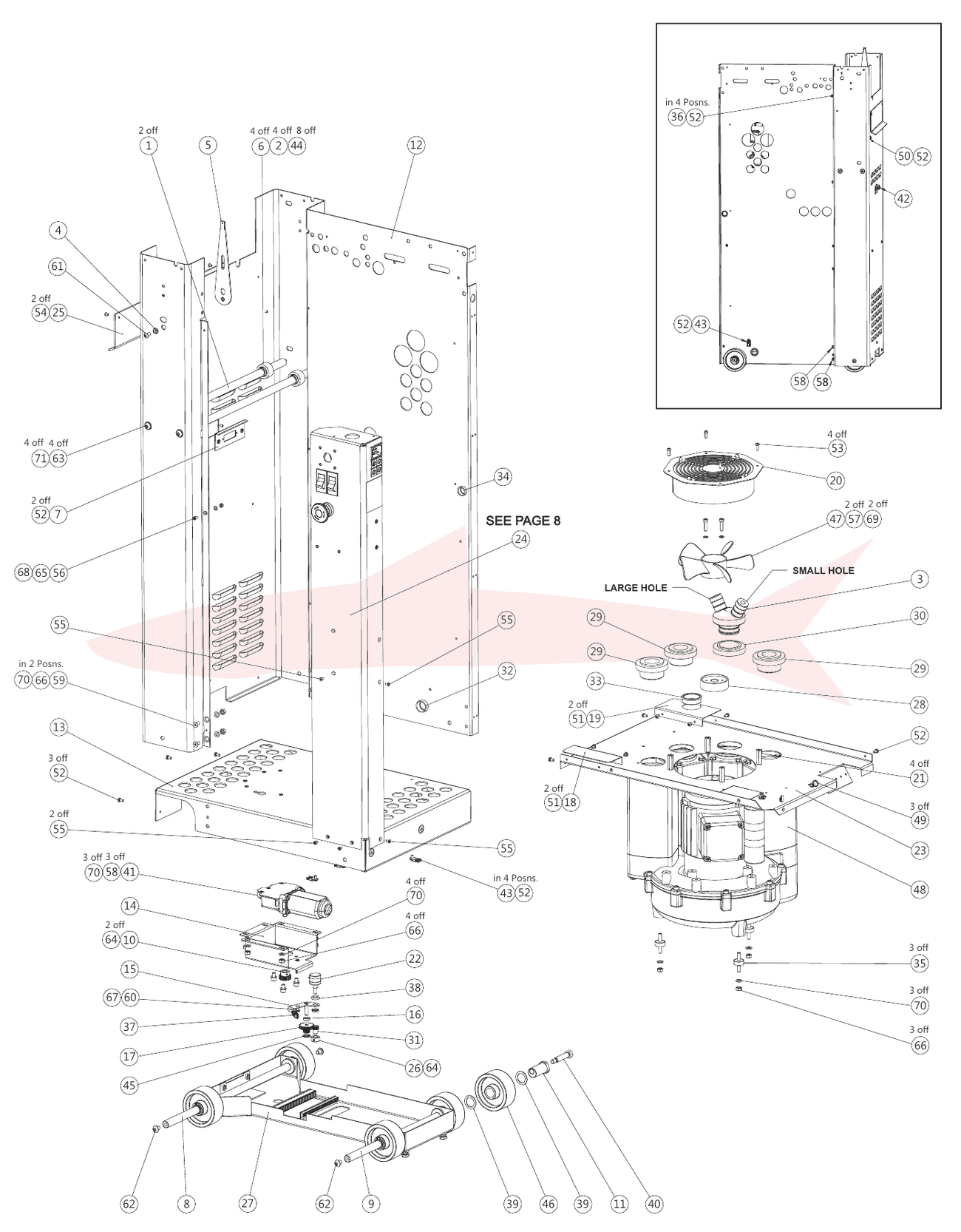

7-01-20 Main Assembly

Morgana Documaster Pro · Основная рама

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	TIE BAR - AC33	71-002-03
2	SUPPORT SPOOL	71-005
3	ADAPTOR ASSY - Ø22 / Ø10 - SV130	71-01-01
4	PIVOT BUSH - Stepped	71-010
5	TILT LEVER - MK2	71-013-02
6	SHOCK SLEEVE	71-016
7	INTERFACE PLATE - F8	71-018-03
8	FRONT AXLE - DocuMaster Mk4	71-052-07
9	REAR AXLE - DocuMAster Mk4	71-052-08
10	MOTOR PINION - 21T	71-064-01
11	WHEEL ECCENTRIC - DocuMaster	71-067-01
12	MAIN FRAME - DocuMaster Mk4	71-071-03
13	PLINTH - DocuMaster Mk4	71-072-03
14	MOTOR MOUNTING PLATE - DocuMaster	71-074-01
15	BRACKET - Pot Assembly	71-076-01
16	SPACER	71-077-01
17	IDLER GEAR ASSEMBLY - Pot	71-078-01
18	Tower Blank - Op Side	75-208-01
19	Tower Blank - Lay Side - Cable Route	75-208-03
20	Fan Guard Assy - AutoCreaser 33	75-229-02
21	HEX PILLAR - Fan Spacer - M4	75-254-02
22	Pot & Lead Assy	75-352
23	BAFFLE PLATE - AutoCreaser 33 Mk4	75-415-01
24	CONTROL LEG ASSEMBLY - AutoCreaser Mk4	75-424-01
25	SUPPORT - Watkiss Tray	79-034-01
26	COLLAR - Pinion - Documaster Base	79-054-01
27	WHEEL CARRIAGE ASSY. - DocuMaster Mk4	79-065-01
28	FAN ADAPTER - Compressor - SV130	91-024-03
29	BUNG - Compressor Ports	91-025
30	BUNG - Compressor Ports - AC33	91-025-06
31	POT GEAR - Idler 16T	94-044
32	Snap Bushing Ø19 x Ø25	601-010
33	Snap Bushing Ø33.3 x Ø38	601-015
34	Snap Bushing Ø15.5 x Ø19	601-076
35	VIBRATION MOUNT - Stud	601-161
36	SPIROL SPACER - Ø4 x Ø5.65 x 4 Lg	603-041
37	SPRING - Extension	604-016
38	NYLON WASHER - Ø12.2 X17.1 X 0.79	605-024
39	SUPPORT WASHER - Ø12	605-052
40	SHOULDER BOLT - Ø10 (M8) X 40 Long	608-015
41	Doga Motor C/W Gear Box	610-029
42	STRAIN RELIEF BUSH	613-138
43	CABLE TIE MOUNTING	613-339
44	CIRCLIP - EXTERNAL - Ø15	615-014
45	Starlock Washer - Ø¼	615-079
46	NYLON WHEEL - DocuMaster	62-006-02
47	FAN - PLASTIC 5 BLADE 6" CCW	621-025
48	BLOWER - SV130	621-029
49	CABLE TIE MTG. - Push Fit	650-028
50	TERMINAL STRIP - 45° - Single	651-031
51	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
52	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
53	Screw - Pan Pozi Taptite - M4 x 12 Lg	401-02-040-012
54	Screw - Csk Hd. Taptite - M4 x 6 Lg	402-02-040-006
55	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
56	Screw - Csk Hd. Taptite - M4 x 10 Lg	402-02-040-010
57	SCREW - Socket Cap Head - M5 x 20 Lg	403-01-050-020
58	SCREW - Socket Cap Head - M6 x 10 Lg	403-01-060-010
59	SCREW - Socket Countersunk Head - M6 x 12 Lg	404-01-060-012
60	Screw - Button Hd. - M4 x 6 Lg	405-01-040-006
61	SCREW - Socket Button Head - M6 x 12 Lg	405-01-060-012
62	SCREW - Socket Button Head - M8 x 10 Lg	405-01-080-010
63	SCREW - Socket Button Head - M8 x 16 Lg	405-01-080-016
64	Screw - Skt Set Screw - Flat Pt. - M4 x 4 Lg	409-01-040-004
65	Nut - Full - M4	461-01-040
66	NUT - Full - M6	461-01-060
67	WASHER - Plain - M4	481-040
68	Washer - Plain - M4	481-040
69	WASHER - Plain - M5	481-050
70	WASHER - Plain - M6	481-060
71	WASHER - Plain - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

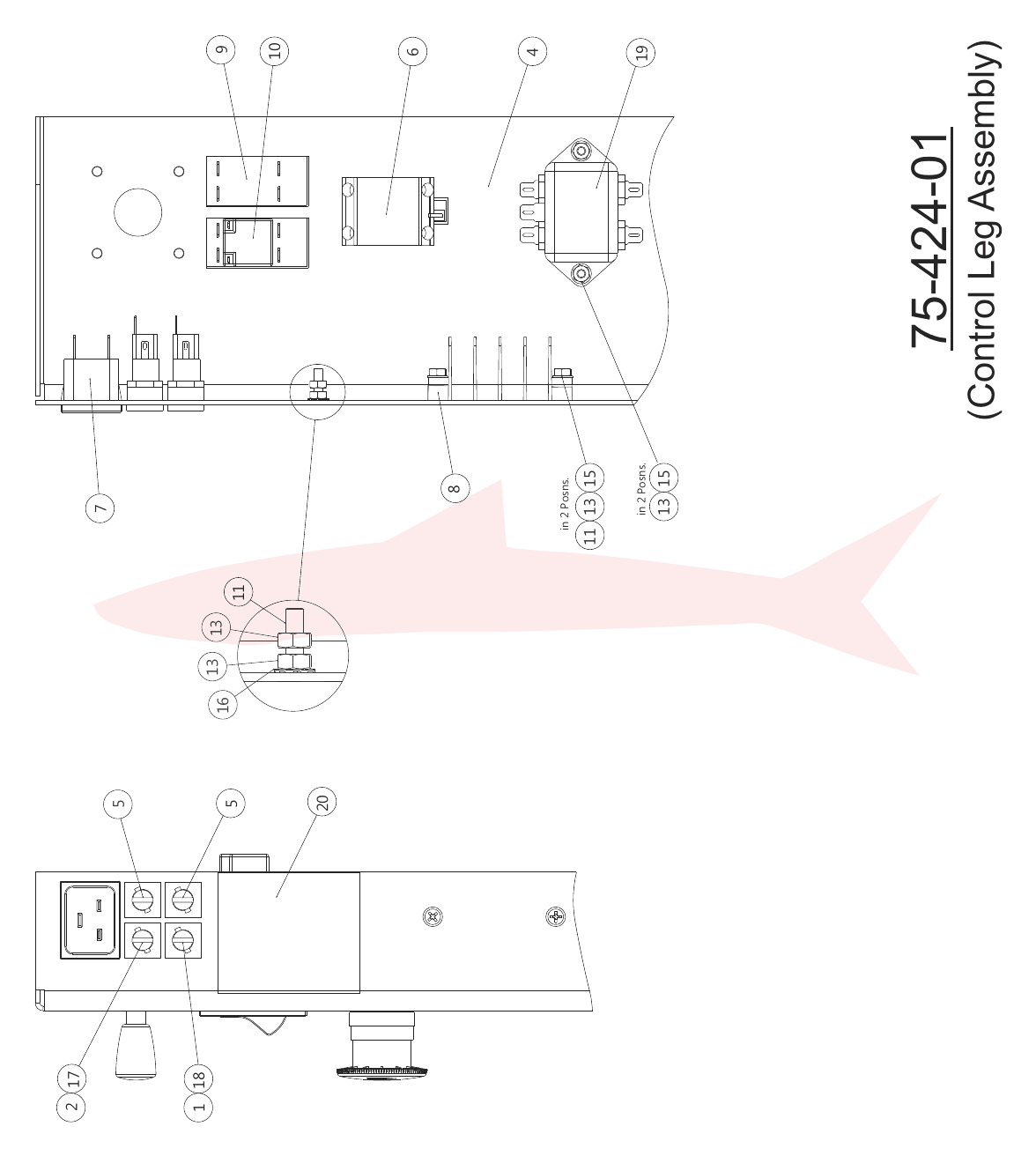

75-424-01 Control Leg Assembly

Morgana Documaster Pro · Блок управления (стойка)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	LEAD - PSU MAINS	75-184
2	LEAD - FUSE	75-197
4	CONTROL LEG - AutoCreaser 50	75-417-02
5	FUSE HOLDER - Ø5 x 20	613-352
6	EMERGENCY STOP SWITCH - Double Pole	613-365
7	Mains Inlet - 20A	651-101
8	Tab Terminal Block - 4 way	651-109
9	SWITCH - Compressor. (USA)	652-010
9	SWITCH - Compressor. (UK)	652-040
10	SWITCH - System	652-011
11	Screw - Csk Hd. Taptite - M4 x 16 Lg	402-02-040-016
13	NUT - Full - M4	461-01-040
15	WASHER - Plain - M4	481-040
16	Washer - Shakeproof - M4	485-040
17	Fuse - 3.15A - 20mm x 5mm - FAST BLOW	613-023
18	Fuse - 4.0A - 20mm x 5mm - ANTI-SURGE	681-015
19	Mains Filter	680-009
20	Label - Fuse Ratings	75-387

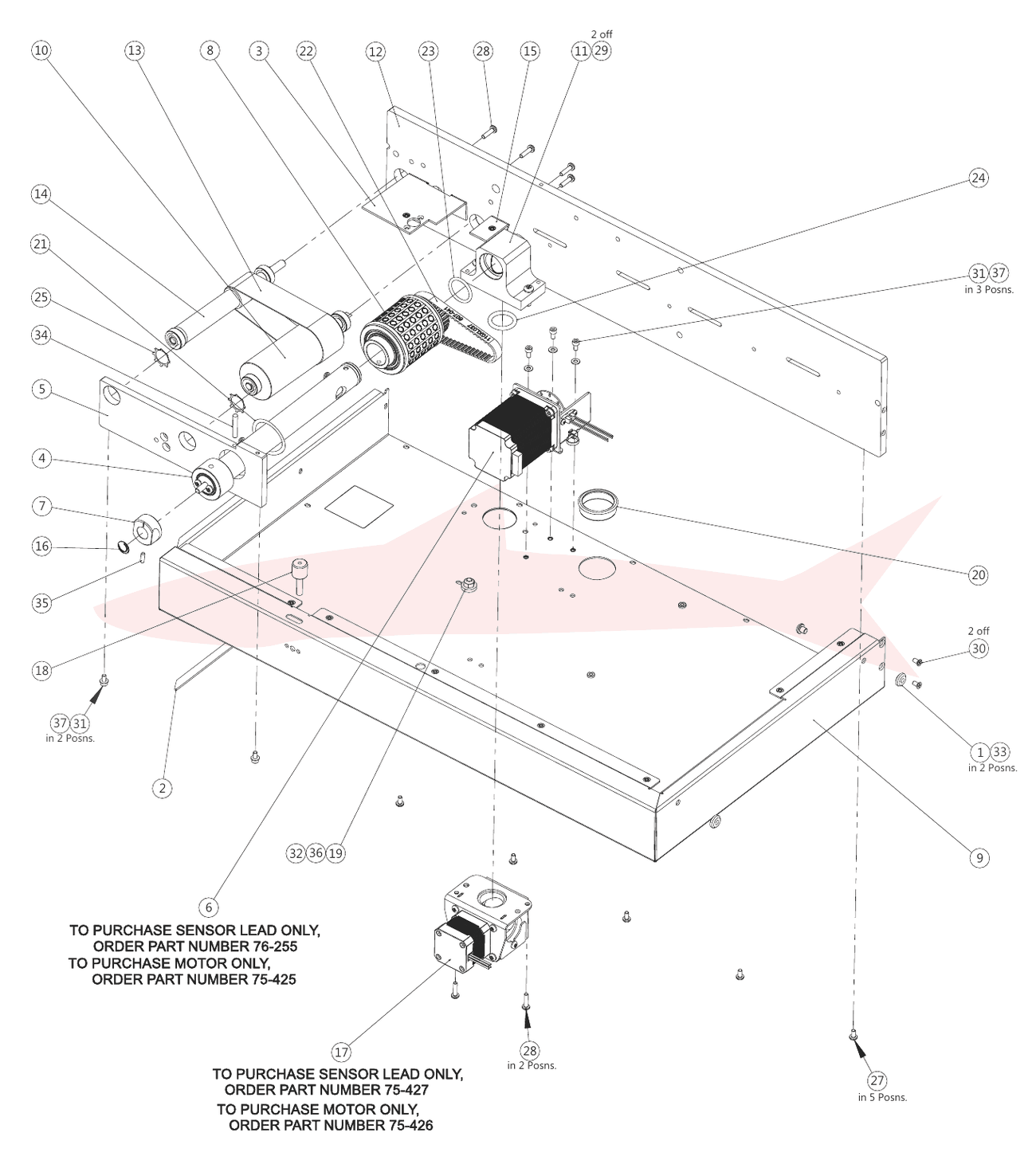

7-03-16 Feed Bed Assembly

Morgana Documaster Pro · Узел подачи

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Key Hole Latch - Creaser	73-004
2	FOAM BED SPACER	73-009
3	BELT SUPPORT	73-012-02
4	CHOKE BLEED ASSEMBLY	73-05-01
5	SUPPORT PLATE	73-054-01
6	VAC DRUM DRIVE ASSY	73-06-01
7	KNOB - Vac Bleed	73-066-01
8	VACUUM ROLLER ASSY	73-07-01
9	FEED FRAME - Documaster	73-071-03
10	FEED DRUM ASSEMBLY - IDLER	73-075-01
11	VACUUM DRUM MOUNTING	73-077-01
12	MANIFOLD PLATE	73-080-02
13	Feed Belt	93-021
14	Feed Drum Assy - Drive	93-032
15	Support Bracket - Control Bed	93-033-02
16	LABEL - Papergate 'UP'	94-021
17	BUTTERFLY VALVE - STEPPER	175-28-01
18	UNIVERSAL KNOB ASSY - M6 x 25 Lg. - Black - Ø16	28-003
19	Clamp Washer	51-095
20	SNAP BUSHING - Ø38 HOLE - Ø33.3 BORE	601-015
21	Washer - Waved - Ø35.5 X Ø43.5 X 0.4	604-062
22	TIMING BELT - 110XL - 037	607-041
23	'O' Ring - Ø24 X Ø3	609-008
24	'O' Ring - Ø22 X Ø4	609-030
25	Metric Push-in Fix	615-035
26	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
27	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
28	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
29	Screw - Pan Pozi Taptite - M5 x 20 Lg	401-02-050-020
30	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
31	Screw - Socket Cap Head - M4 x 8 Lg	403-01-040-008
32	Screw - Socket Cap Head - M6 x 10 Lg	403-01-060-012
33	Screw - Button Hd. - M6 x 6 Lg	405-01-060-006
34	Screw Skt Cone Pt - M5 x 30 Lg	408-01-050-030
35	Screw - Socket Set - Flat Point - M4 x 12 Lg	409-01-040-012
36	Nut - Full - M6	461-01-060
37	Washer - Plain - M4	481-040

Номера в кружке — сборочные узлы (поставляются в сборе).

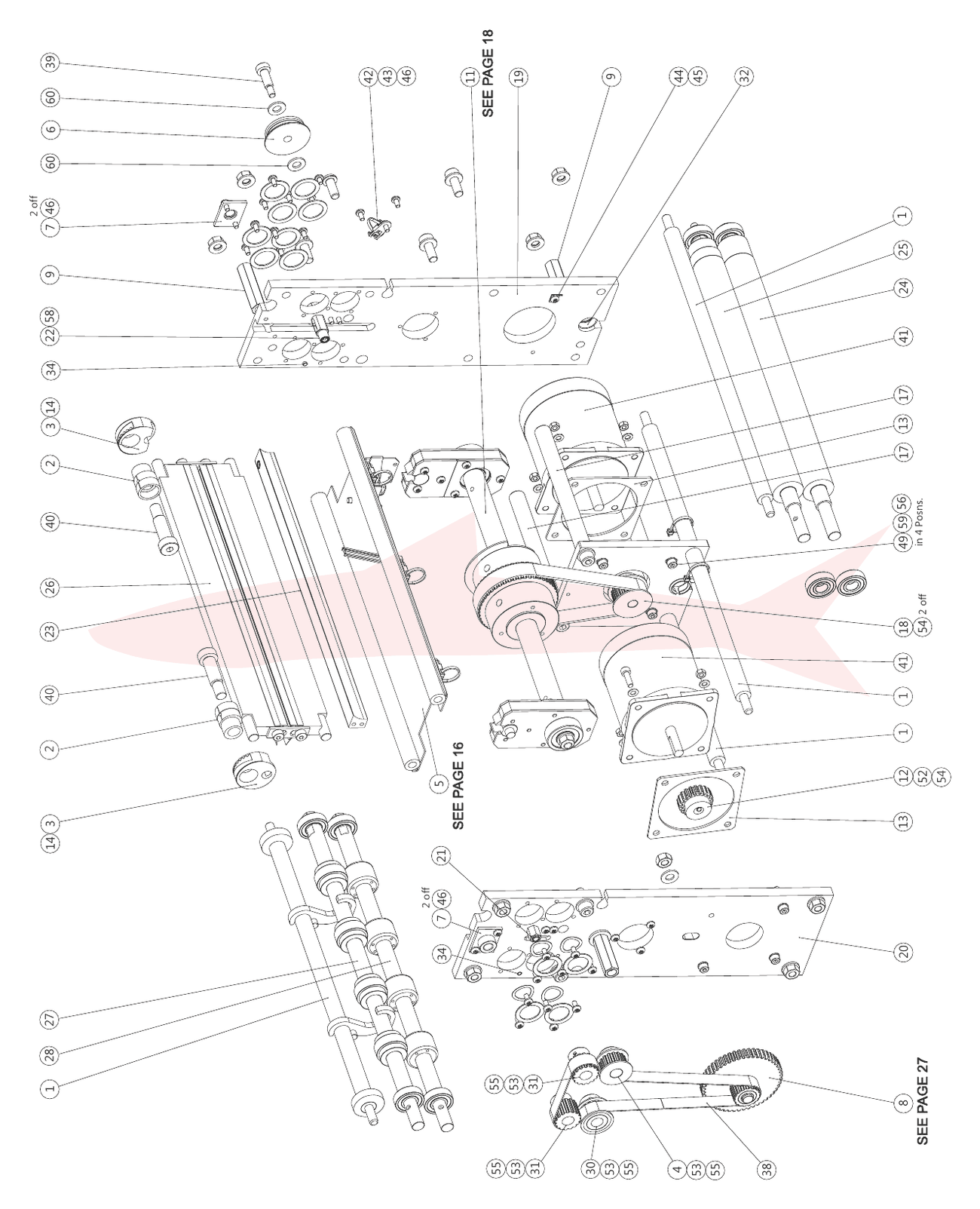

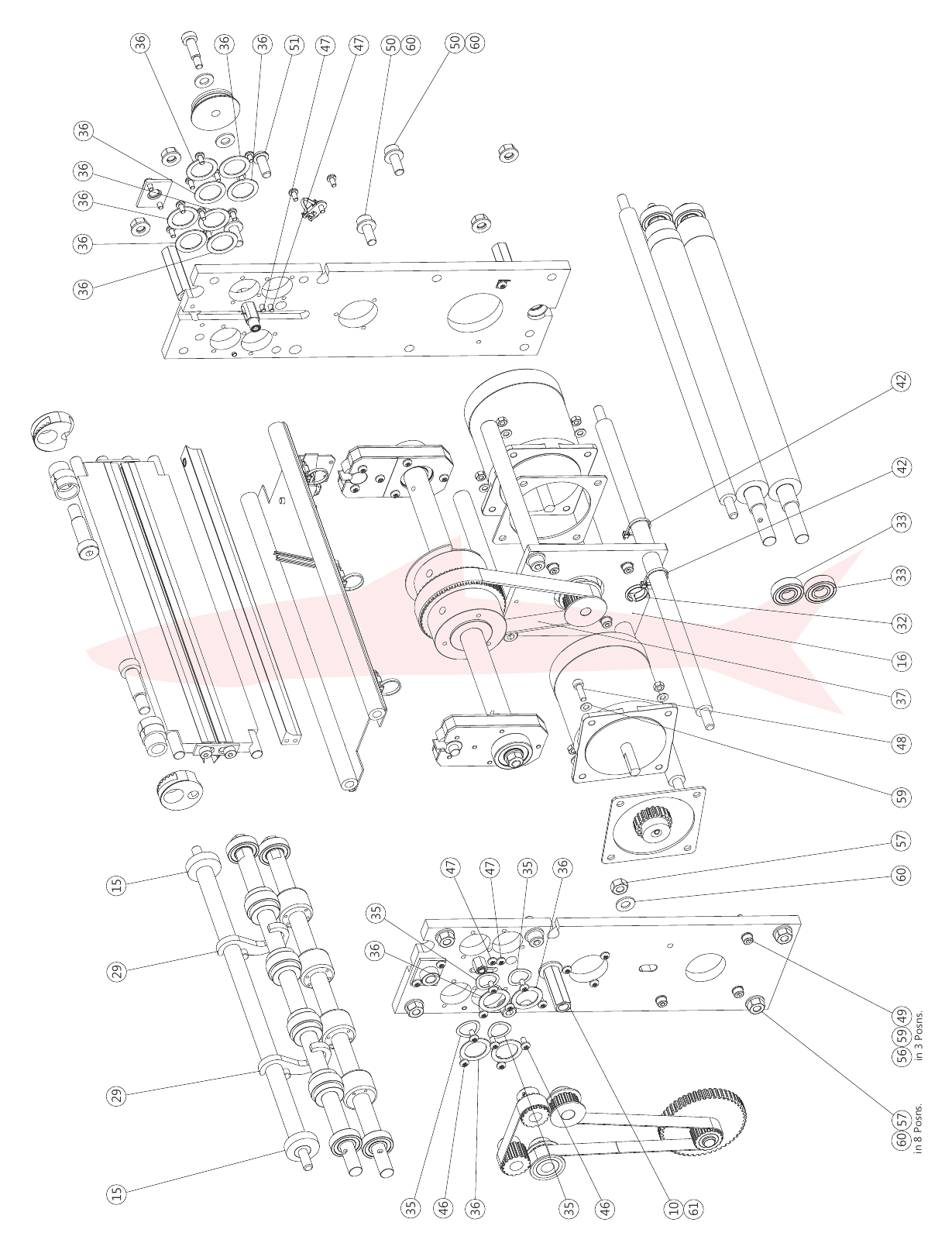

7-06-14 Creaser Unit

Morgana Documaster Pro · Биговальный узел

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	TIE BAR - AutoCreaser	76-003
2	BLADE ADJUSTMENT CAM	76-011
3	ADJUSTMENT DISK - AutoCreaser	76-012
4	TIMING PULLEY - 16XL (Wide) - Flanged - Short Hub	76-034-06
5	Splash Guard Assy	76-04-01
6	Cord Pulley - Drive - F8	76-040-02
7	LOCK NUT - Blade Cam	76-047
8	IDLER GEAR ASSEMBLY	76-05-01
9	HINGE PILLAR	76-053-02
10	TILT PILLAR - AutoCreaser 33 MK4	76-054-04
11	CRANK SHAFT ASSEMBLY - AutoCreaser 33	76-06-01
12	STEPPER PINION - 20T AutoCreaser 50	76-062-04
13	STEPPER SHIM	76-065
14	LABEL - Blade Adjustment	76-101
15	BUFFER - Exit Guard	76-105
16	MTG. PLATE - Stepper Motor	76-121-01
17	TIE BAR - Female	76-122-01
18	TIMING PULLEY - 20XL - Wide Flanged	76-123-01
19	SIDE PLATE - Lay Side - A/C 33	76-142-04
20	SIDE PLATE - Op. Side - A/C 33	76-142-05
21	LEAD - Paper Jam Sensor	76-155
22	LEAD - Dual Sensor Assy	76-154
23	LEAD - Paper Guide Sensor	76-230-03
24	INPUT ROLLER ASSY. - Lower - A/C33	76-175-01
25	INPUT ROLLER ASSY. - Upper	76-177-01
26	BLADE SET - 330 Wide Std. Groove - Mk2 & AC33	76-213-01
27	Upper Output Shaft Assy - AC33	76-250-01
28	Lower Output Shaft Assy	76-251-01
29	PERFORATOR STRIPPER ASSEMBLY	78-013
30	TIMING PULLEY Wide - 16XL - Flanged	56-003-02
31	TIMING PULLEY - 16XL - Un-Flanged	56-004-02
32	HOLE BUSHING - Split - Ø19	601-124
33	BEARING-Deep Groove Ball - 6001-ZZ	602-003
34	Spirol Pin - Ø4 x 12 Lg	603-046
35	WAVED WASHER	604-071
36	SUPPORT WASHER - Ø12	605-052
37	TIMING BELT - 160XL - 15	607-042
38	TIMING BELT	607-048
39	Shoulder Bolt - Ø8(M6) x 20 Lg	608-001
40	Shoulder Bolt - Ø12(M10) x 30 Lg	608-019
41	MOTOR-STEPPER - L259RE	610-021
42	TIE WRAP - Small	613-027
43	CABLE TIE MOUNTING	613-339
44	TERMINAL STRIP - 45° - Single	651-031
45	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
46	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
47	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
48	Screw - Socket Cap Head - M5 x 16 Lg	403-01-050-016
49	Screw - Socket Cap Head - M5 x 25 Lg	403-01-050-025
50	Screw - Socket Cap Head - M8 x 20 Lg	403-01-080-020
51	Screw - Button Hd. - M8 x 20 Lg	405-01-080-020
52	Screw - Socket Set Knurled - M5 x 6 Lg	407-01-050-006
53	Screw - Socket Set - Flat Point - M4 x 4 Lg	409-01-040-004
54	Screw - Socket Set - Flat Point - M5 x 5 Lg	409-01-050-005
55	Screw - Socket Set - Dog Point - M4 x 6 Lg	411-01-040-006
56	Nut - Full - M5	461-01-050
57	Nut - Full - M8	461-01-080
58	Half Nut - M8	462-01-080
59	Washer - Plain - M5	481-050
60	Washer - Plain - M8	481-080
61	Washer - Plain - M10	481-100

Номера в кружке — сборочные узлы (поставляются в сборе).

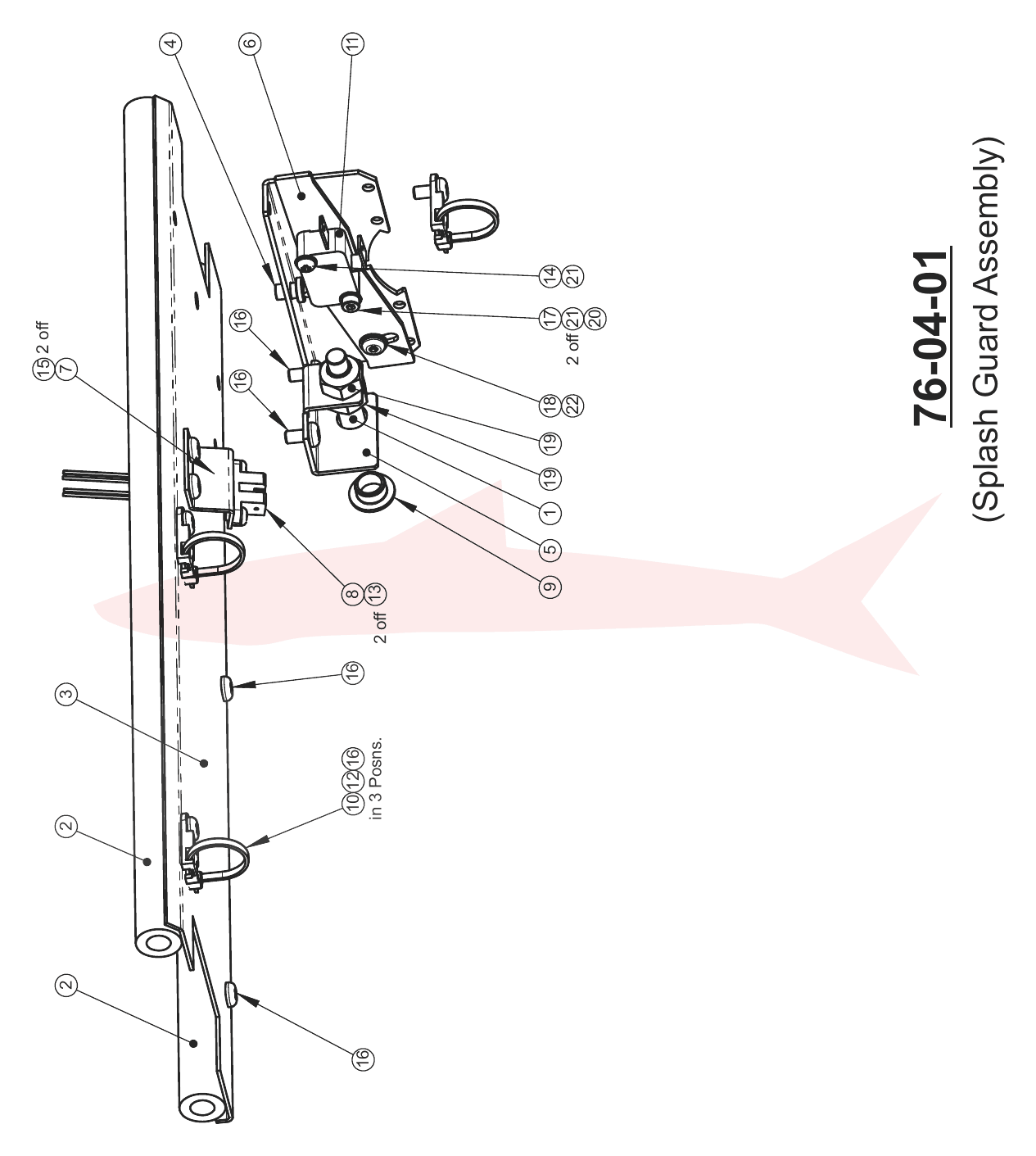

76-04-01 Splash Guard Assembly

Morgana Documaster Pro · Защитный кожух и датчики

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	STACKER SWITCH ASSY	75-040
2	TIE BAR - AutoCreaser - Female	76-004
3	SPLASH GUARD - Autocreaser 33	76-052-05
4	SHOULDERED PAD - AutoCreaser- Mk2	76-086-03
5	BRACKET - Combined Switch	76-131
6	ADJUSTER PLATE - V3 MicroSwitch	76-132
7	Slot Detector Bracket - Wide	76-163-01
8	SENSOR - Blade Position	76-169
9	EP Bush - Ø8 x Ø10 x Ø15 x 5.5	602-054
10	TIE WRAP - Small	613-027
11	MICROSWITCH	613-191
12	CABLE TIE MOUNTING	613-339
13	Screw - Pan Pozi Taptite - M3 x 6 Lg	401-02-030-006
14	Screw - Pan Pozi Taptite - M3 x 16 Lg	401-02-030-016
15	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
16	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
17	Screw - Socket Cap Head - M3 x 20 Lg	403-01-030-020
18	Screw - Button Hd. - M4 x 6 Lg	405-01-040-006
19	Nut - Full - M8	461-01-080
20	NUT - NYLOC - M3	464-01-030
21	Washer - Plain - M3	481-030
22	Washer - Plain - M4	481-040

Номера в кружке — сборочные узлы (поставляются в сборе).

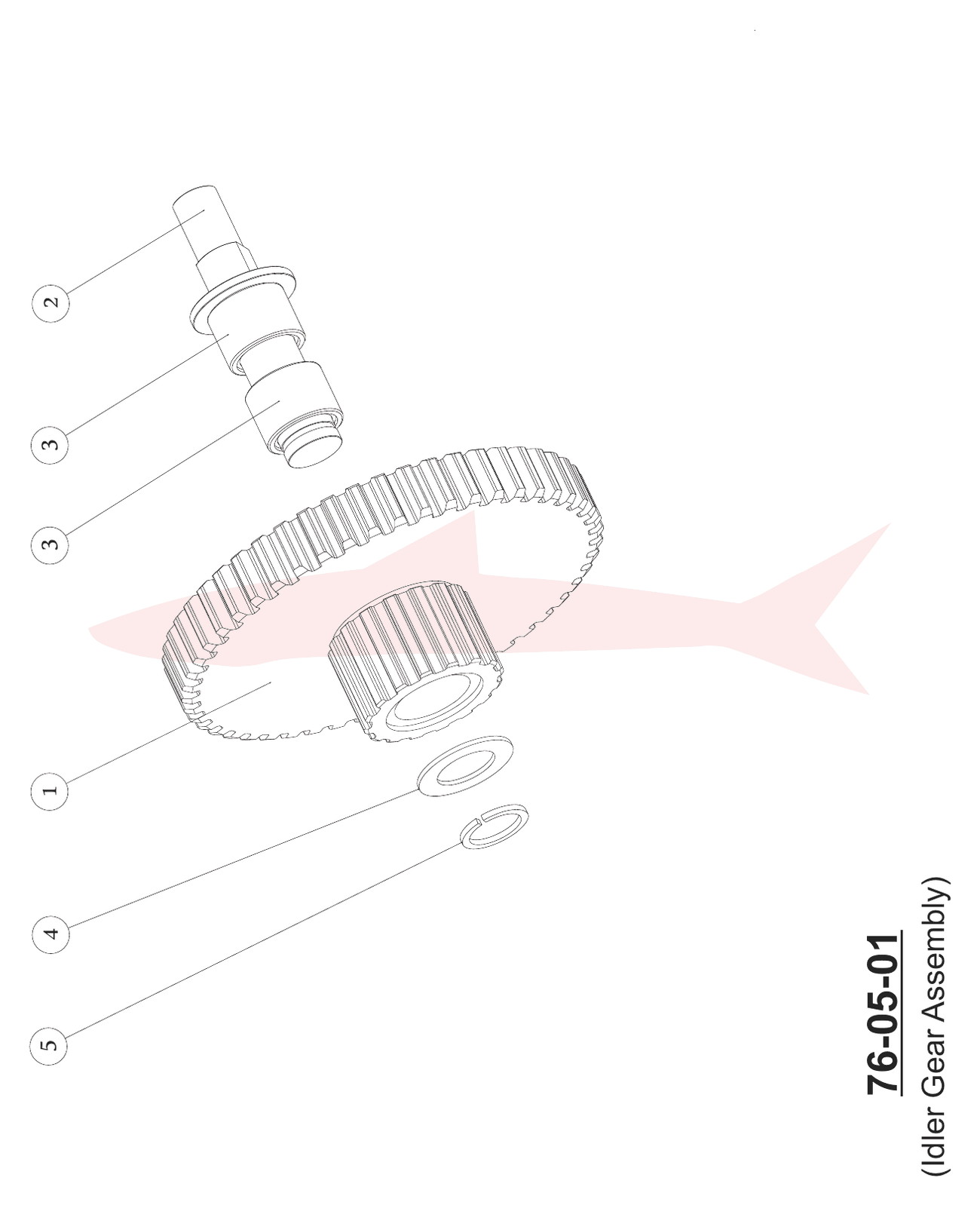

76-05-01 Idler Gear Assembly

Morgana Documaster Pro · Промежуточная шестерня

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	STEPPER IDLER - 50T Gear / 16XL Pulley	76-063-03
2	IDLER STUD - AutoCreaser 50	76-064-02
3	BEARING - Drawn Cup Needle Roller - HK1010	602-085
4	NYLON WASHER - Ø10.69 X17.45 X 0.79	605-002
5	RETAINING RING - External - Ø10	615-043

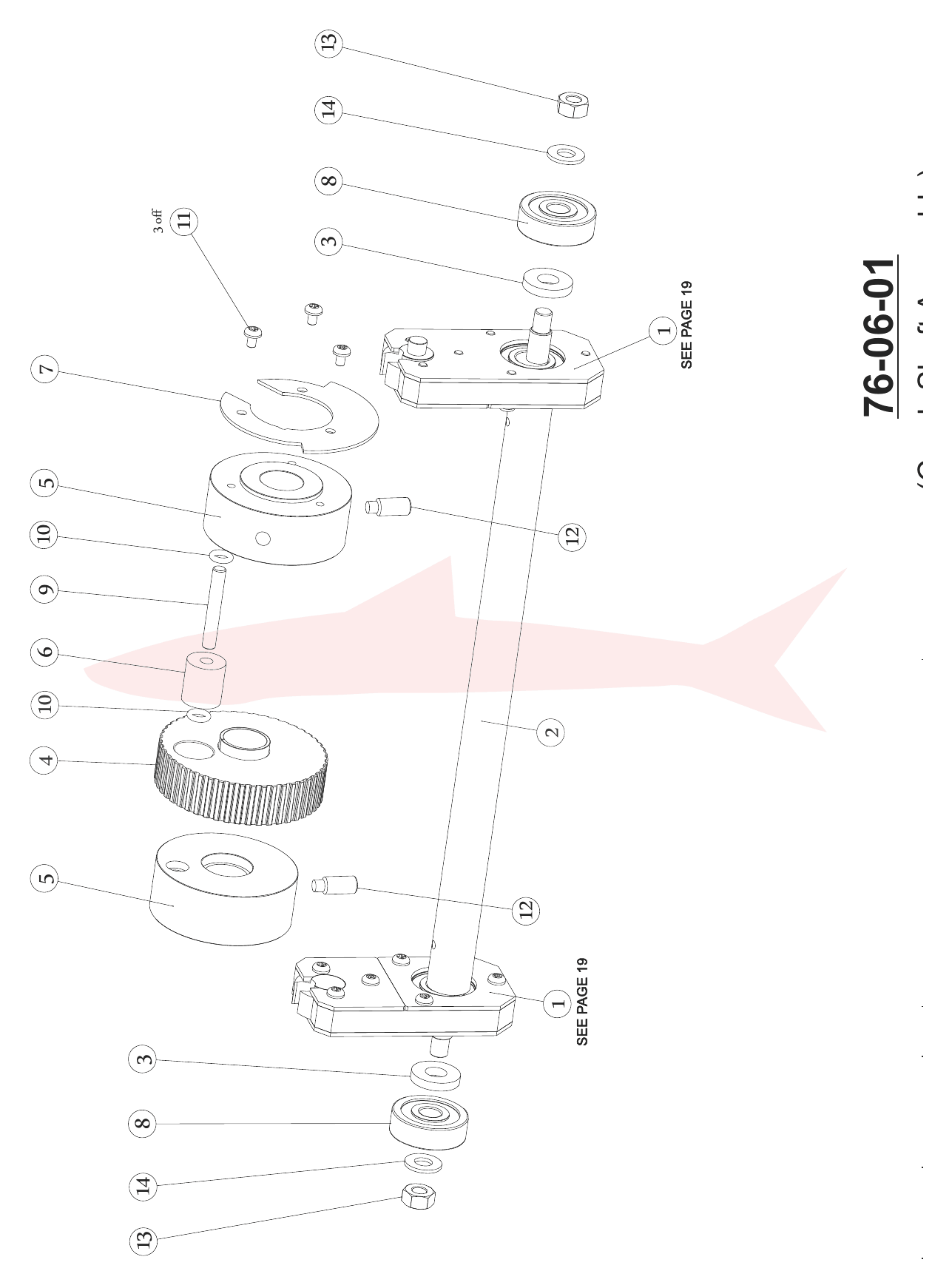

76-06-01 Crank Shaft Assembly

Morgana Documaster Pro · Коленчатый вал

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Power Link Assy	76-03-01
2	CRANK SHAFT - AutoCreaser	76-015-02
3	SPACER - Crank Shaft	76-016
4	PULLEY ASSY. - Crankshaft	76-125
5	TORSION HUB - AutoCreaser	76-126
6	Torsion Bush	76-127
7	Slot Detector Disk - Small	76-134-02
8	BEARING-DEEP GROOVE BALL - 6300-ZZ	602-082
9	DOWEL - Ø6 x 40 Lg	603-071
10	O'Ring	609-024
11	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
12	Screw - Socket Set - Dog Point - M8 x 20 Lg. 76-06-01	411-01-080-020
13	Nut - Full - M8	461-01-080
14	Washer - Plain - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

76-03-01 Power Link Assembly

Morgana Documaster Pro · Шатун привода ножа

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	POWER LINK - Blade Crank Shaft	76-076
2	LINK PLATE - Tapped	76-077
3	SHOCK RING PLATE	76-078
4	LINK - Bearing Plate	76-079
5	BEARING - Power Link	76-109
6	BEARING-Deep Groove Ball - 6202-ZZ	602-086
7	O'Ring	609-022
8	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016

7-08-14 Stacker Assembly

Morgana Documaster Pro · Приёмный лоток

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Stacker Bed - Autocreaser 33	78-017-02
2	Stacker Side Guide - R/H - Slotted	78-067-01
3	Stacker Side Guide - L/H - Slotted	78-068-01
4	Stacker Back Stop - R/H - Slotted	78-069-01
5	Stacker Back Stop - L/H - Slotted	78-070-01
6	Actuator Assy. - Stacker	78-071-01
7	Screw - Csk Hd. Taptite - M5 x 10 Lg	402-02-050-010

Номера в кружке — сборочные узлы (поставляются в сборе).

740823T Final Assembly

Morgana Documaster Pro · Общая сборка

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MAIN FRAME ASSEMBLY - DocuMaster Mk4	7-01-20
2	FEED BED ASSY - Documaster Mk4	7-03-16
3	CREASING UNIT ASSEMBLY - Autocreaser 33 Mk4	7-06-14
4	Slotted Stacker Assy - AC33	7-08-14
5	ANTI-STATIC BAR ASSY - AutoCreaser 33	70-074-01
6	HINGE PLATE - AutoCreaser	71-011
7	COVER BRACKET - Mk2	71-012-02
8	LOCKING STUD - Clamp	71-020
9	Tilt Washer	71-025
10	HEX PILLAR - M2 x 20 Lg	71-069-01
11	Link Arm - Gas Strut	71-070-01
12	SUPPORT BRACKET - Feed Bed - AC33 Mk4	73-072-02
13	EXTENSION - Loading Table - AutoCreaser 33 Mk4	73-078-02
14	MANIFOLD TUBE ASSEMBLY - AutoCreaser 33 Mk4	73-08-02
15	FEED BED - AutoCreaser 33	74-001-04
16	CONTROL BED - Mk4	74-002-02
17	BALL HOLDER -DocuMaster - Digifold Mk2	74-019-02
18	Moving Sidelay - Documaster Pro	74-04-05
19	Loading Table - AutoCreaser 33 Mk4	74-050-05
20	CONTROL SYSTEM - AutoCreaser 33 Mk4	75-01-05
21	LABEL - Documaster	75-169
22	DIN Socket Assy	75-255
23	ANTI-STATIC TRANSFORMER	75-258
24	EMC BLANKING PLUG - Eng. Socket	75-333-01
25	LABEL - Air Seperation	75-335
26	Label - Fuse Ratings	75-387
27	COMPRESSOR PANEL - DocuMaster Mk4	75-411-05
28	SERVICE PANEL - AutoCreaser Mk4	75-413-01
29	TOP COVER - Touch Screen - AutoCreaser MK4	75-414-02
30	ETHERNET BRACKET - AutoCreaser Mk4	75-428-01
36	CORD PULLEY - Driven	76-041
37	DRIVE BELT - Feed Bed	76-042-01
38	HINGE SHAFT - AutoCreaser 33 Mk4	76-049-06
39	ENTRY GUARD - AC33 Mk4	76-050-07
40	TRANSFER BED - Watkiss DocuMAster	78-072-01
41	TOUCH SCREEN ASSSEMBLY - 7” (New Controller)	75-06-02
42	CARRIAGE CONNECTION PLATE - DocuMaster	79-049-01
43	BAR COVER - DocuMaster	79-050-01
44	CLAMP KNOB - Sidelay	94-026
45	LOCK PIN ASSEMBLY. - Side Lay	94-028
46	BACKSTOP ASSEMBLY - Screw Clamped	94-058
47	Label - Roller Tilt	96-053
48	LABEL - Lock	96-060
49	Label - Safety Warnings	123-059
50	DOUBLE SHEET DETECTOR KIT - DigiFold Mk2	172-03-01
51	PAPER GATE ASSY. - Indexing - AutoCreaser 50	172-05-02
52	SPACER	56-026
53	Tapered Ferrule	601-111
54	GS-19 Gas Spring	604-105
55	Thrust Washer - Ø8 x Ø15.88 x 0.79	605-021
56	THRUST WASHER - Ø5.1 x Ø9.5 x 0.75	605-043
57	WASHER - Self Aligning	605-055
58	THRUST WASHER - Ø12.7 x Ø8.00 x 0.81	605-056
59	LOBE KNOB - Female - M8	606-035
60	Shoulder Bolt - Ø6(M5) x 10 Lg	608-011
61	SHOULDER BOLT - Ø8 (M6) X 40 Long	608-014
62	MICROSWITCH	613-351
63	STEEL BALL - Ø20	617-003
64	CONNECTOR - Ethernet	651-121
65	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
66	Screw - Pan Pozi Taptite - M4 x 10 Lg	401-02-040-010
67	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
68	Screw - Pan Pozi Taptite - M5 x 8 Lg	401-02-050-008
69	Screw - Pan Pozi Taptite - M5 x 20 Lg	401-02-050-020
70	Screw - Csk Hd. Taptite - M3 x 8 Lg	402-02-030-008
71	SCREW - Socket Cap Head - M3 x 20 Lg	403-01-030-020
72	SCREW - Socket Cap Head - M4 x 16 Lg	403-01-040-016
73	SCREW - Socket Cap Head - M6 x 12 Lg	403-01-060-012
74	Screw - Socket Cap Head - M10 x 12 Lg	403-01-100-012
75	SCREW - Socket Button Head - M6 x 12 Lg	405-01-060-012
76	SCREW - Socket Button Head - M8 x 12 Lg	405-01-080-012
77	SCREW - Socket Button Head - M8 x 16 Lg	405-01-080-016
78	SCREW - Tamperproof - M4 x 6 Lg	406-01-040-006
79	Screw - Skt Set Screw - Flat Pt. - M5 x 5 Lg	409-01-050-005
80	Screw - Hexagon Head - M3 x 40 Lg	415-01-030-040
81	Screw - Hexagon Head - M8 x 12 Lg	415-01-080-012
82	NUT - Full - M3	461-01-030
83	NUT - Full - M6	461-01-060
84	NUT - NYLOC - M3	464-01-030
85	WASHER - Plain - M3	481-030
86	WASHER - Plain - M6	481-060
87	WASHER - Plain - M8	481-080
88	HOSE - EXHAUST (25MM I/D)	75-477-01
89	HOSE - VALVE - BLOW	75-478-01
90	HOSE - VALVE - VACUUM	75-479-01
91	HOSE - MANIFOLD TUBE	75-480-01
92	HOSE - INLET	75-481-01

Номера в кружке — сборочные узлы (поставляются в сборе).

172-05-02 Paper Gate Assembly

Morgana Documaster Pro · Заслонка подачи бумаги

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	PIVOT ASSEMBLY - Papergate	172-06-01
2	POST - Indexing Papergate - AutoCreaser	172-025-02
3	COLLAR - indexing Papergate	172-028-02
4	LOCKING NUT - Paper Gate	172-029-01
5	ROTARY PAPERGATE - Indexed	48-005-04
6	M6 Ball Spring Plunger	601-162
7	WAVED WASHER	604-068
8	CIRCLIP - Internal - Ø22	615-006
9	SCREW - Socket Csk Head - M5 x 10 Lg	404-01-050-010
10	Screw - Skt Set Screw - Flat Pt. - M3 x 10 Lg	409-01-030-010
11	SCREW - Skt Set Dog Pt. - M4 x 5 Lg	411-01-040-005
12	Label - Papergate	172-031-01

Номера в кружке — сборочные узлы (поставляются в сборе).

75-01-05 Control System Assembly

Morgana Documaster Pro · Система управления

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Dual Stepper Drive - PCB Assembly 4 off 3 off 4 off 4 off 2 off	125-21-02
2	Chassis	75-217-01
3	PSU Mounting Plate	75-416-01
4	Lead - Motor Resistor	75-363
5	Controller PCB Assy	75-457-01
6	Small Stepper Driver	174-06-01
7	Relay Board Asembly	175-082-01
8	PSU Unit - 5v/24v	655-011
9	PSU - 24v	655-015
10	PSU - 48v	655-016
11	Relay - 10A - 24VDC	689-006
12	Screw - Pan Pozi Taptite - M3 x 6 Lg	401-02-030-006
13	Screw - Pan Pozi Taptite - M3 x 8 Lg	401-02-030-008
14	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
15	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
16	Screw - Csk Pozi Taptite - M4 x 6 Lg	402-02-040-006
17	Nut - Full - M4	461-01-040
18	Washer - Plain - M3	481-030
19	Washer - Spring - M4	483-040
21	Open Slot Trunking - 25mm x 37.5mm	650-096
22	Snap Rivet - Ø4.2 Hole	650-097
23	Grommet Strip	601-139
24	Mini ITX Motherboard - Documaster Pro	75-500-02
25	Rs232 Adaptor Board	174-19-01
27	Cable Tie Mounting - Push Fit	650-028

Номера в кружке — сборочные узлы (поставляются в сборе).

73-08-02 Manifold Tube Assembly

Morgana Documaster Pro · Воздушный коллектор

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Slotted Distribution Tube - A/C 33	172-009-02
2	KNOB - 4 Position Air Distribution	172-010-02
3	Air Bleed Spool	172-011-01
4	Air Inlet Port - Digifold Mk2	175-061-01
5	MANIFOLD TUBE - AutoCreaser 33 Mk4	73-079-02
6	M6 Ball Spring Plunger	601-162
7	'O' Ring Ø26 x Ø3	609-017
8	‘O' Ring	609-026
9	Screw - Skt Set Screw - Flat Pt. - M4 x 10Lg	409-01-040-010
10	Screw -Skt Set Screw - Flat Pt. - M4 x 20Lg	409-01-040-020
11	Screw - Skt Set Dog Pt. - M5 x 16Lg	411-01-050-016
12	NUT - Full - M5	461-01-050

172-03-01 Double Sheet Detector Kit

Morgana Documaster Pro · Датчик двойного листа

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	DOUBLE SHEET DETECTOR MOUNTING - DigiFold Mk2	172-015-01
2	SPACER	172-016-01
3	Lead - Double Sheet Detection	75-354
4	Cable Tie	613-027
5	Cable Tie Mounting	613-339
6	Hex Spacer - M3 x15 Lg	603-087
7	Ultrasonic Receiver	654-014
8	Ultrasonic Transmitter	654-015
9	Screw - Pan Pozi Taptite - M3 x 12 Lg	401-02-030-012
10	SCREW - Countersunk Pozi Taptite - M6 x 16 Lg	402-02-030-016
11	Screw - Csk Hd. Taptite - M3 x 6 Lg	402-02-030-006
12	NUT - Full - M3	461-01-030
13	NUT - Full - M4	461-01-040
14	WASHER - Plain - M3	481-030
15	WASHER - Plain - M4	481-040

79-052-01 Optional Camera Kit

Morgana Documaster Pro · Опция: камера

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MOUNTING PLATE - FA45 CAMERA	79-051-01
2	LEAD - FA45 CAMERA	75-371-01
3	SENSOPART FA45 OBJECT CAMERA	654-018
4	SCREW-SOCKET CAP HEAD - M4 X 8 LONG	403-01-040-008
5	SCREW-SOCKET CAP HEAD - M5X12 LONG	403-01-050-012
