Morgana Documaster — каталог запчастей

Биговальная машина с автоматическим изготовлением буклетов. Illustrated Parts Manual 70-059, issue 3 (декабрь 2005).

7-01-06Main Assembly — основная рама · лист 1/2
7-01-06Main Assembly — основная рама · лист 2/2
7-03-04Feed Bed Assembly — узел подачи
7-04-04Paper Control Assembly — стол загрузки и боковой упор
7-05-06Services 50Hz — Pneumatics — пневматика и корпус
7-05-06Services 50Hz — Electrics — электрика и панель управления
7-05-06Display Assembly — дисплей

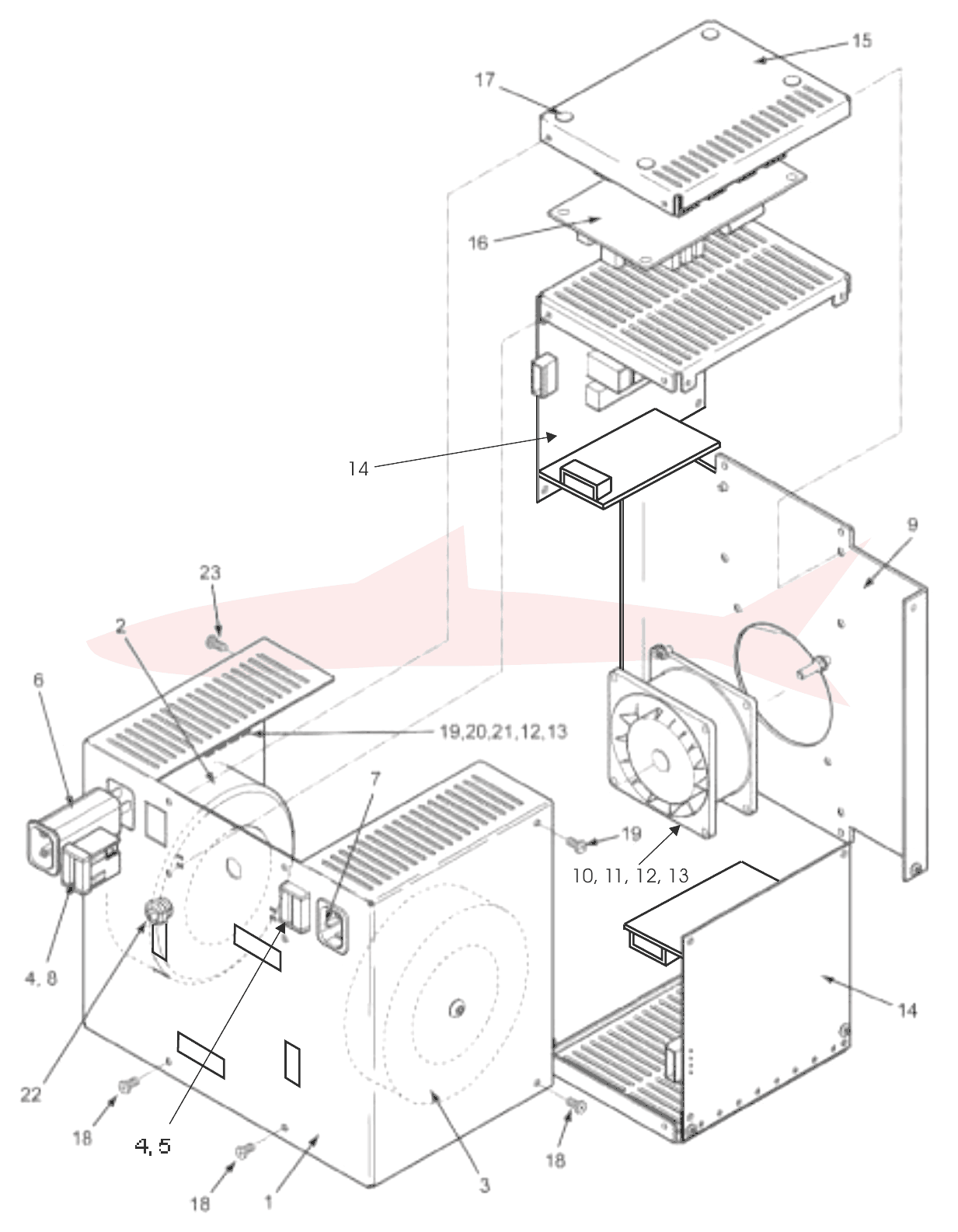

125-01-08Black Box Assembly — блок электроники (Black Box)

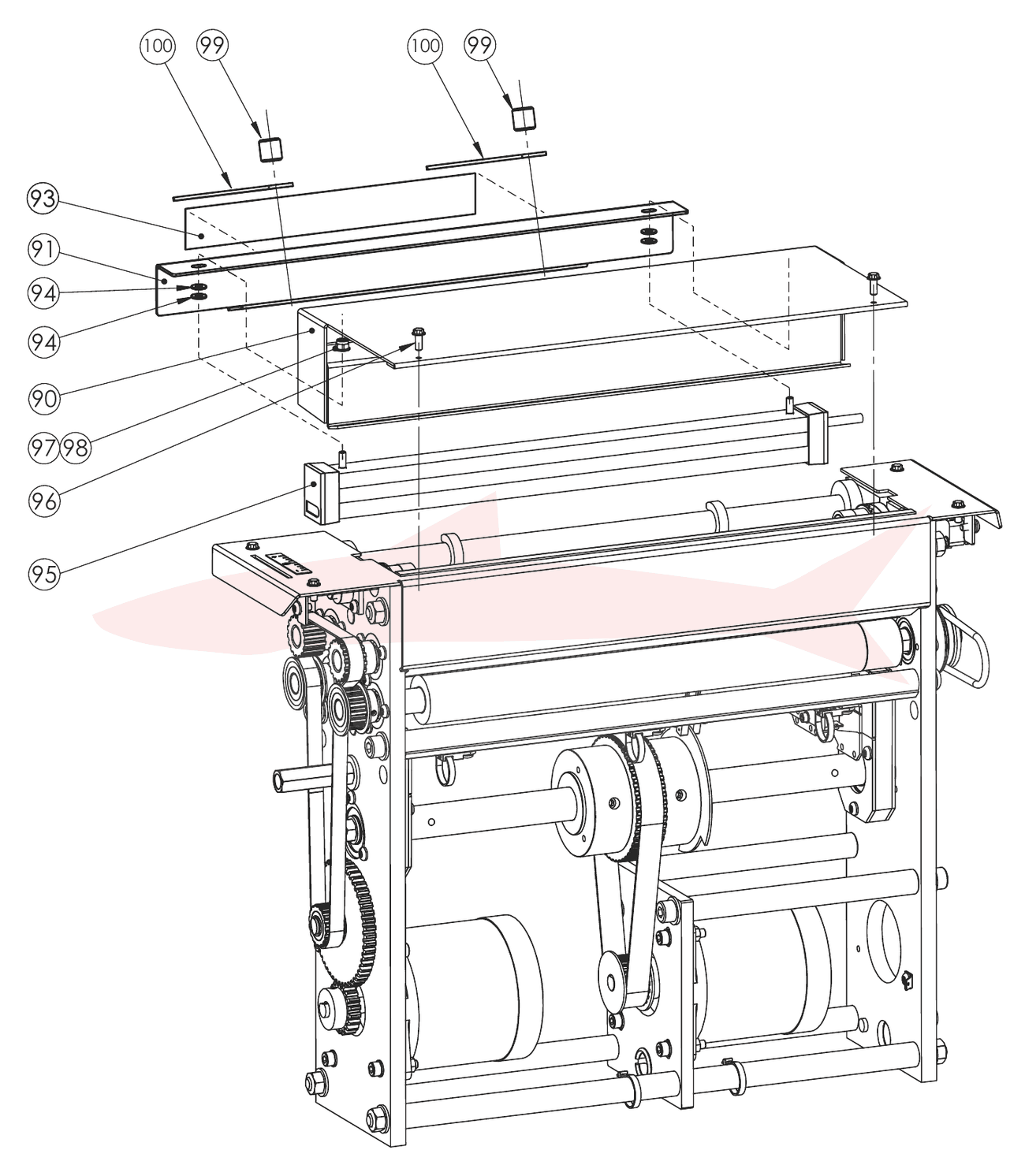

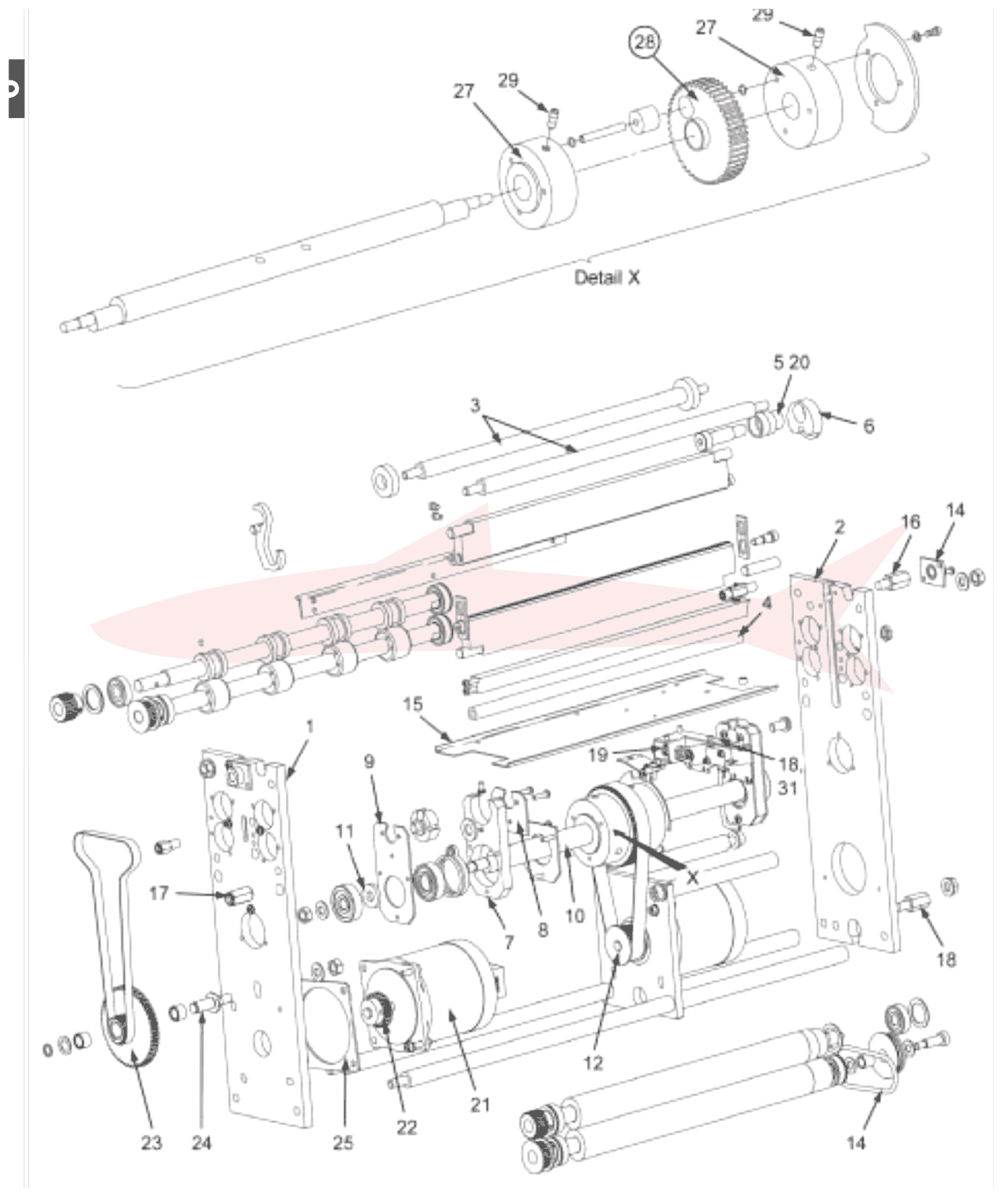

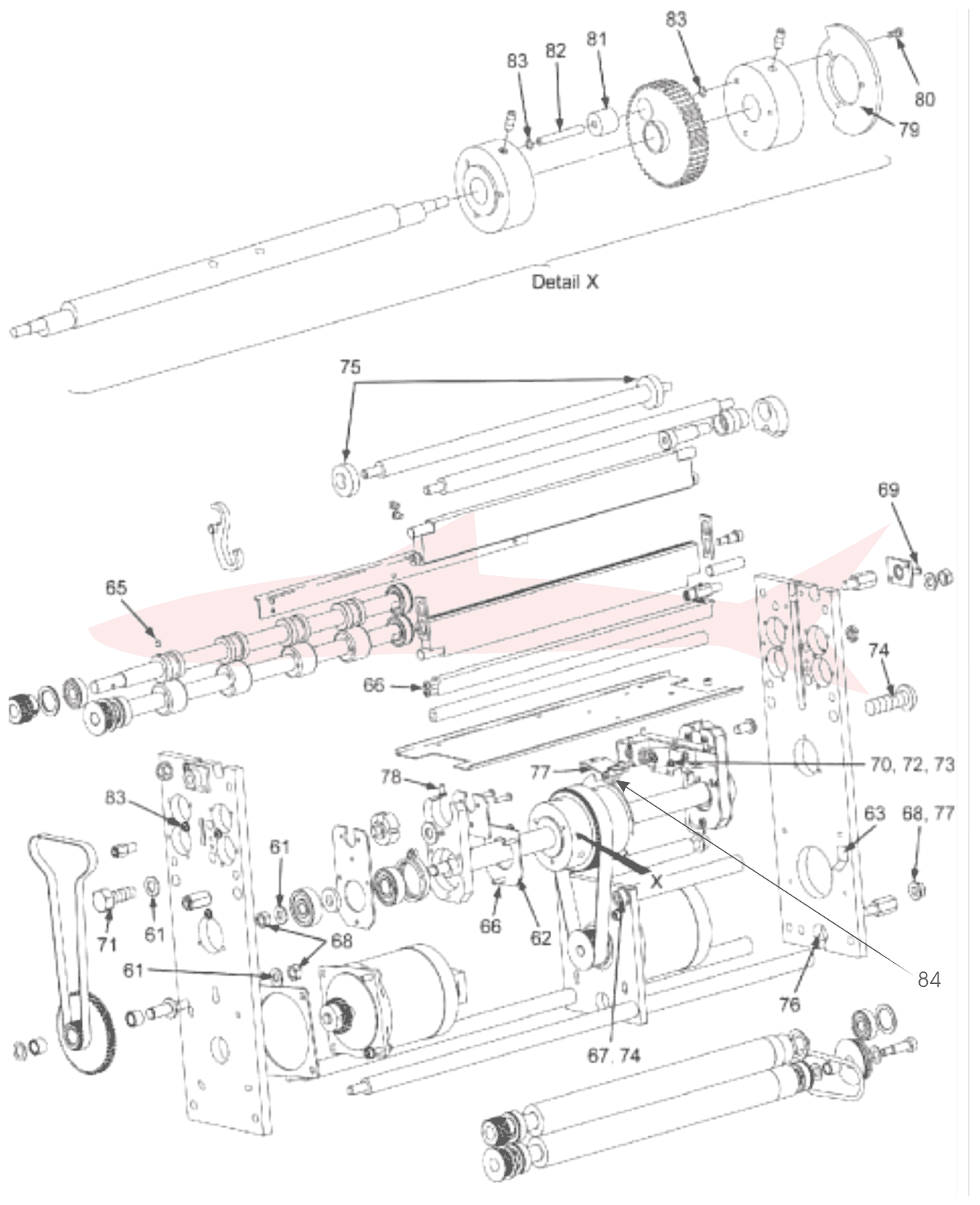

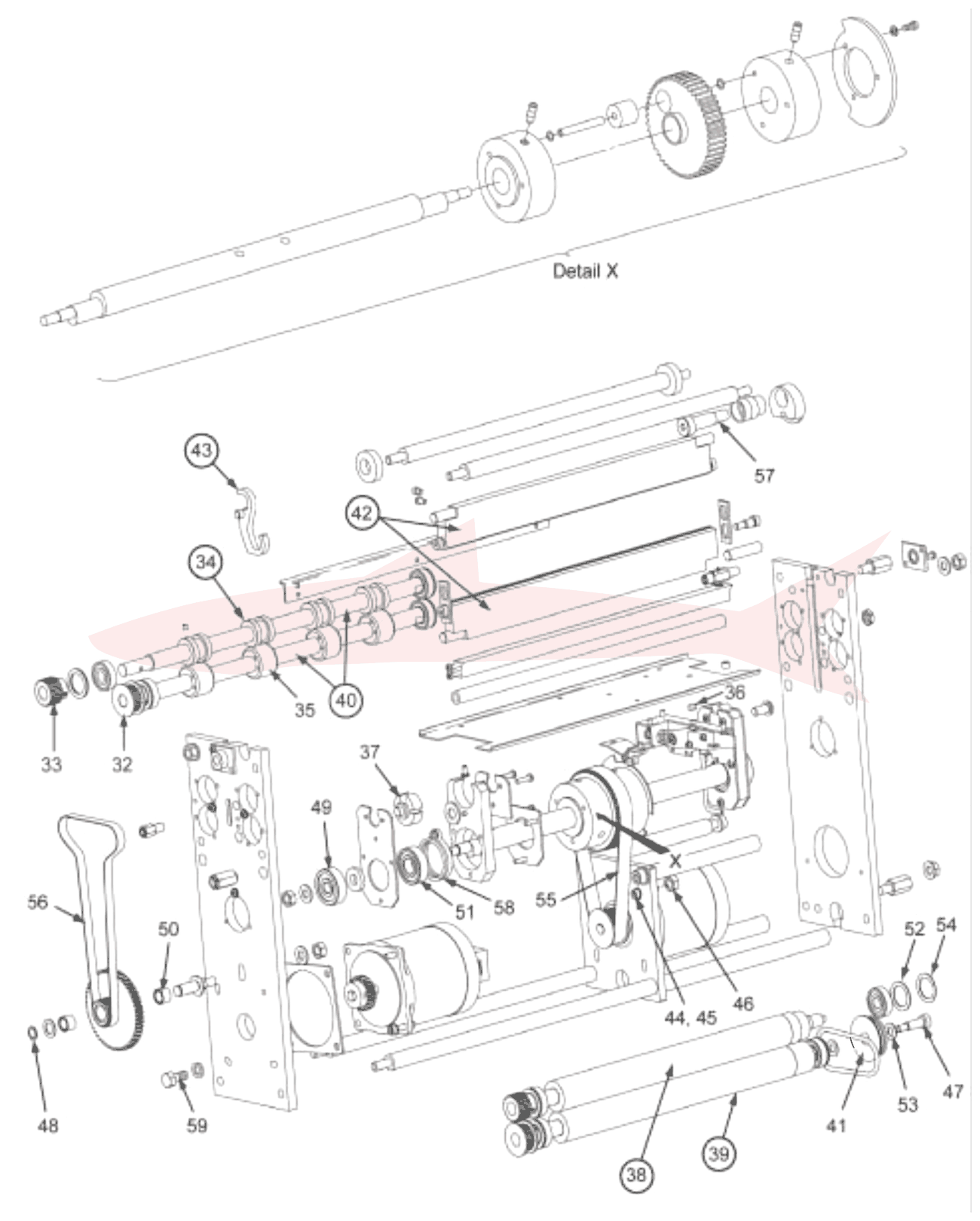

7-06-07Creasing Unit — биговальный узел

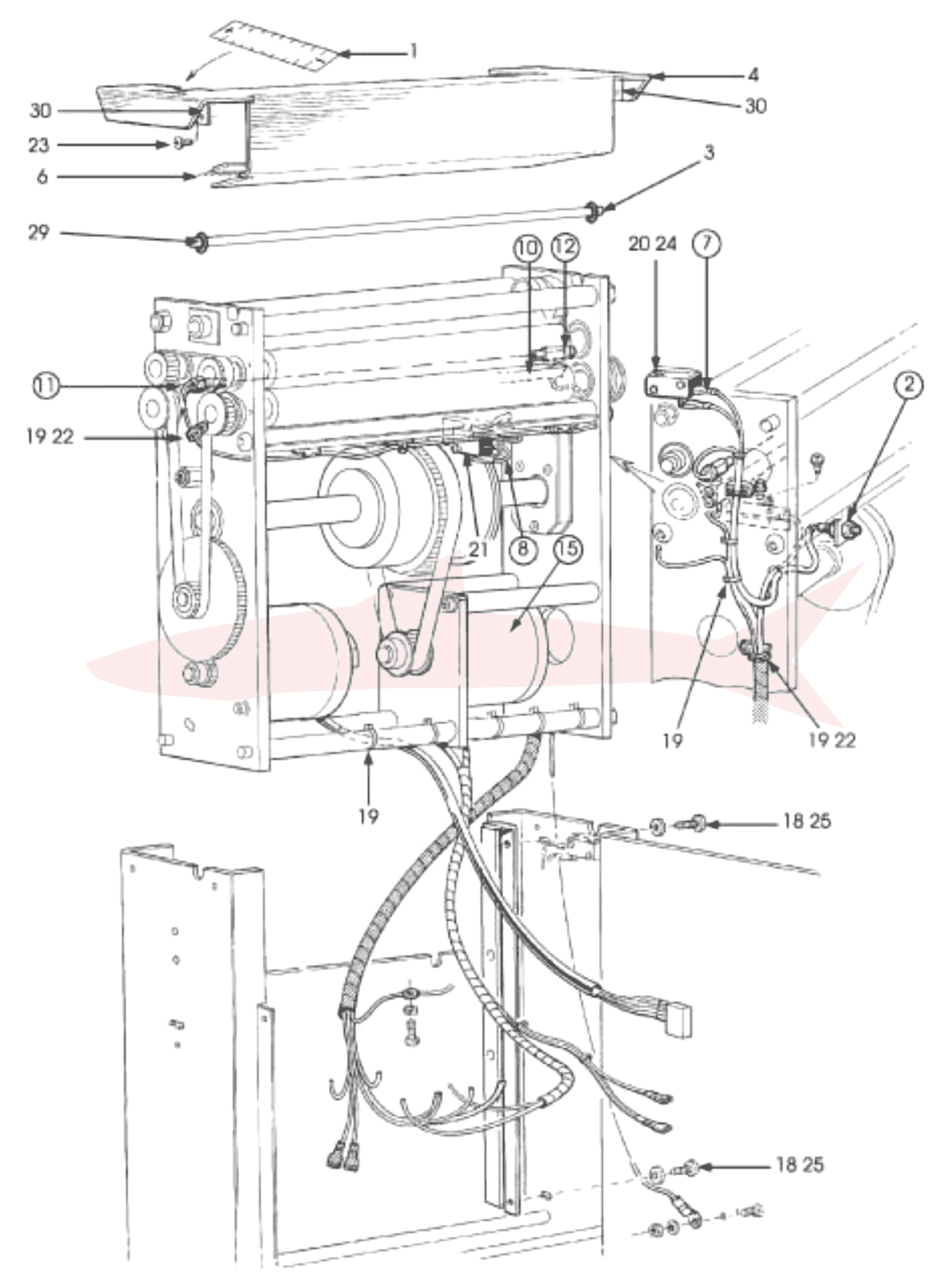

7-06-07Creasing Unit — Guards & Sensors — биговальный узел · ограждения и датчики
7-08-05Stacker Assembly — приёмный лоток

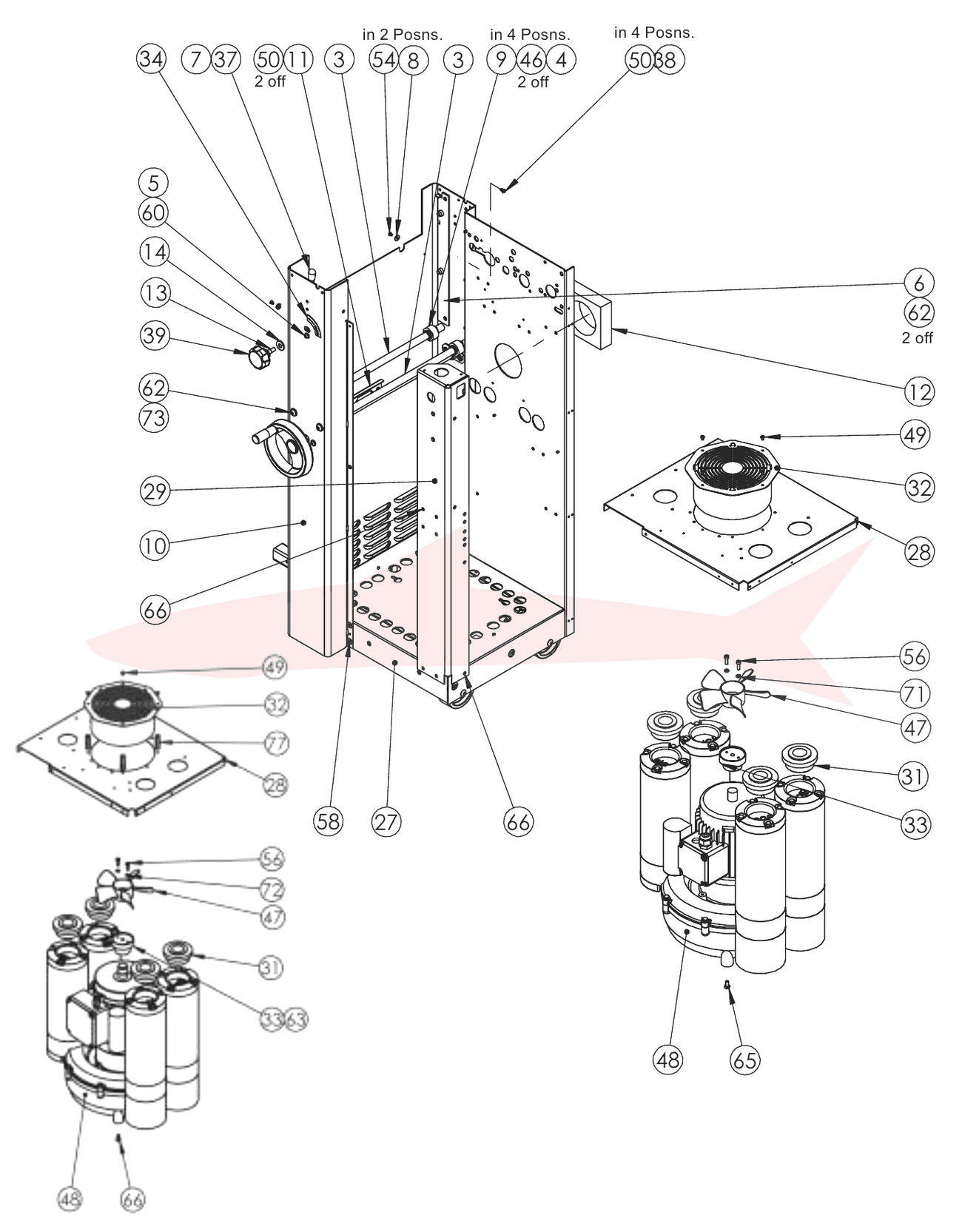

7-01-06 Main Assembly

Morgana Documaster · Основная рама · лист 1/2

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
3	TIE BAR - Mk2	71-002-02
4	Support Spool	71-005
5	Pivot Bush	71-010
6	Hinge Plate Assy	71-011-02
7	TILT LEVER - MK2	71-013-02
8	Pad	71-015
9	Shock Sleeve	71-016
10	Main Frame - F8	71-017-02
11	INTERFACE PLATE - F8	71-018-03
12	FOAM DUCT	71-019
13	LOCKING STUD - Clamp	71-020
14	Tilt Washer	71-025
27	PLINTH - DocuMaster	71-039-03
28	BAFFLE PLATE - SV190	75-005-02
29	FRAME SUPPORT - SV190	75-090-02
31	BUNG - Compressor	91-025-03
32	Fan Guard Assy	75-229-01
33	FAN HUB - 60Hz - SV190	91-104-03
34	LABEL - Lock	96-060
37	Tapered Ferrule	601-111
38	Spirol Pin - Ø4 x Ø5.4 x 4 Lg	603-041
39	LOBE KNOB - Female - M8	606-035
46	CIRCLIP - External - Ø15	615-014
47	FAN - PLASTIC 5 BLADE 6" CCW	621-025
48	Blower SV190	621-033
49	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
50	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
54	Screw - Csk Hd. Taptite - M4 x 6 Lg	402-02-040-006
56	Screw - Socket Cap Head - M5 x 16 Lg	403-01-050-016
58	Screw - Socket Countersunk - M6 x 12 Lg	404-01-060-012
60	Screw - Button Hd. - M6 x 12 Lg	405-01-060-012
62	Screw - Button Hd. - M8 x 16 Lg	405-01-080-016
63	Screw - Skt Set Screw - Flat Pt. - M4 x 6 Lg	409-01-050-008
66	Screw - Hexagon Head - M6 x 12 Lg	415-01-060-012
67	Screw - Trunc. Csk Hd. Taptite - #6-32 UNC x 0.312 Lg	417-04-006-312
71	Washer - Plain - M4	481-040
72	Washer - Plain - M5	481-050
74	Washer - Plain - M8	481-080
76	Screw Lock Assembly	651-107
77	HEX PILLAR - M8 x 42 Lg	75-230-01

Номера в кружке — сборочные узлы (поставляются в сборе).

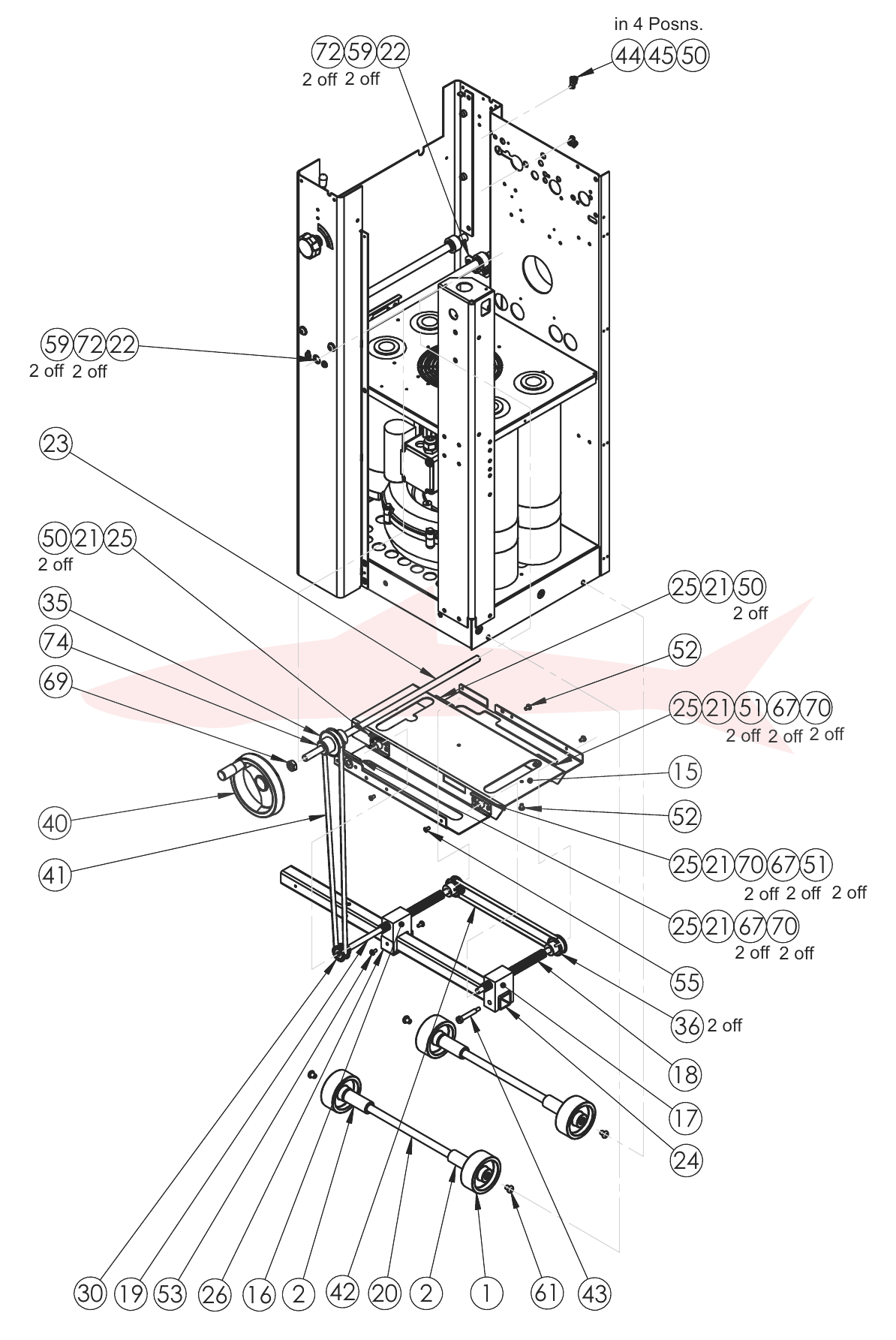

7-01-06 Main Assembly

Morgana Documaster · Основная рама · лист 2/2

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	NYLON WHEEL	62-006
2	COLLAR	62-011
15	MTG. - Leadscrew/Carriage	71-026-01
16	CARRIAGE - Front	71-027-01
17	CARRIAGE - Rear	71-027-02
18	Lead Screw	71-028-01
19	Lead Screw	71-028-02
20	Wheel Shaft	71-029-01
21	BEARING - Leadscrew	71-030-01
22	BRG. PLATE - Adjustment Shaft	71-031-01
23	ALIGNMENT ADJUSTMENT SHAFT	71-032-01
24	ALIGNMENT TUBE	71-033-02
25	SUPPORT - Bearing Plate	71-034-01
26	CLOSING PLATE - Carriage	71-036-01
30	Timing Pulley - 16XL	86-016
35	Drive Pulley - 30XL - Flanged - Ø12 Bore	126-015-02
36	Drive Pulley - 20XL - Ø10 Bore	128-022-02
40	HANDWHEEL (Fold Away Handle)	606-043
41	Toothed Belt - 430XL	607-164
42	Toothed Belt - 260XL	607-165
43	Shoulder Bolt - Ø8(M10) x 40 Lg	608-014
44	TIE WRAP - Small	613-027
45	CABLE TIE MOUNTING	613-339
49	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
50	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
51	Screw - Pan Pozi Taptite - M4 x 10 Lg	401-02-040-010
52	Screw - Pan Pozi Taptite - M5 x 8 Lg	401-02-050-008
53	Screw - Pan Pozi Taptite - M5 x 10 Lg	401-02-050-010
55	Screw - Csk Hd. Taptite - M5 x 10 Lg	402-02-050-010
57	Screw - Socket Cap Head - M6 x 10 Lg	403-01-060-010
59	Screw - Button Hd. - M6 x 10 Lg	405-01-060-010
61	Screw - Button Hd. - M8 x10 Lg	405-01-080-010
62	Screw - Button Hd. - M8 x 16 Lg	405-01-080-016
63	Screw - Socket Set - Dog Point - M4 x 6 Lg	411-01-040-006
64	Screw - Socket Set - Dog Point - M5 x 6 Lg	411-01-050-006
67	Nut - Full - M4	461-01-040
68	Nut - Full - M6	461-01-060
69	Half Nut - M12	462-01-120
70	Washer - Plain - M4	481-040
71	Washer - Plain - M5	481-050
72	Washer - Plain - M6	481-060
74	Washer - Plain - M12	481-120

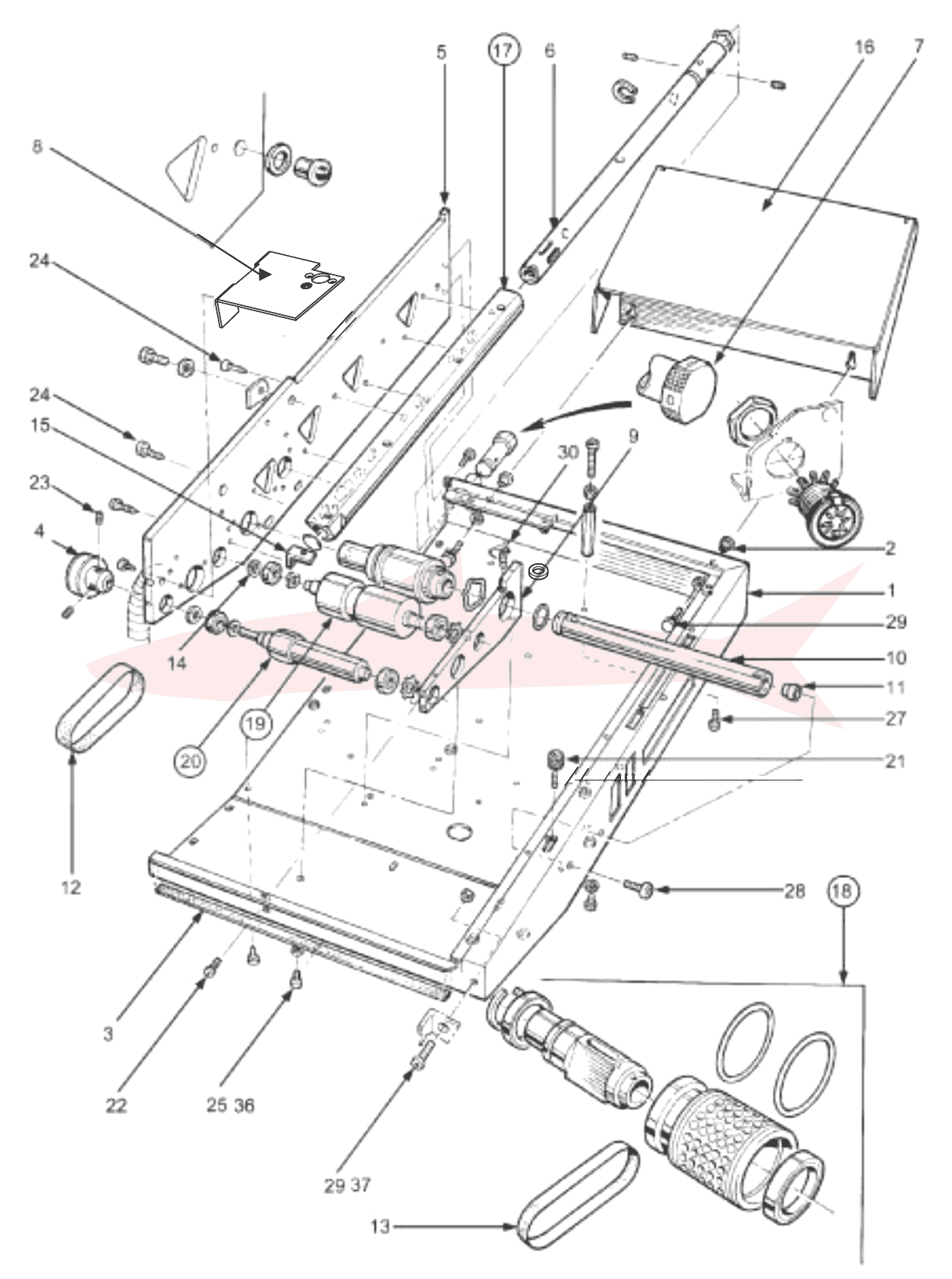

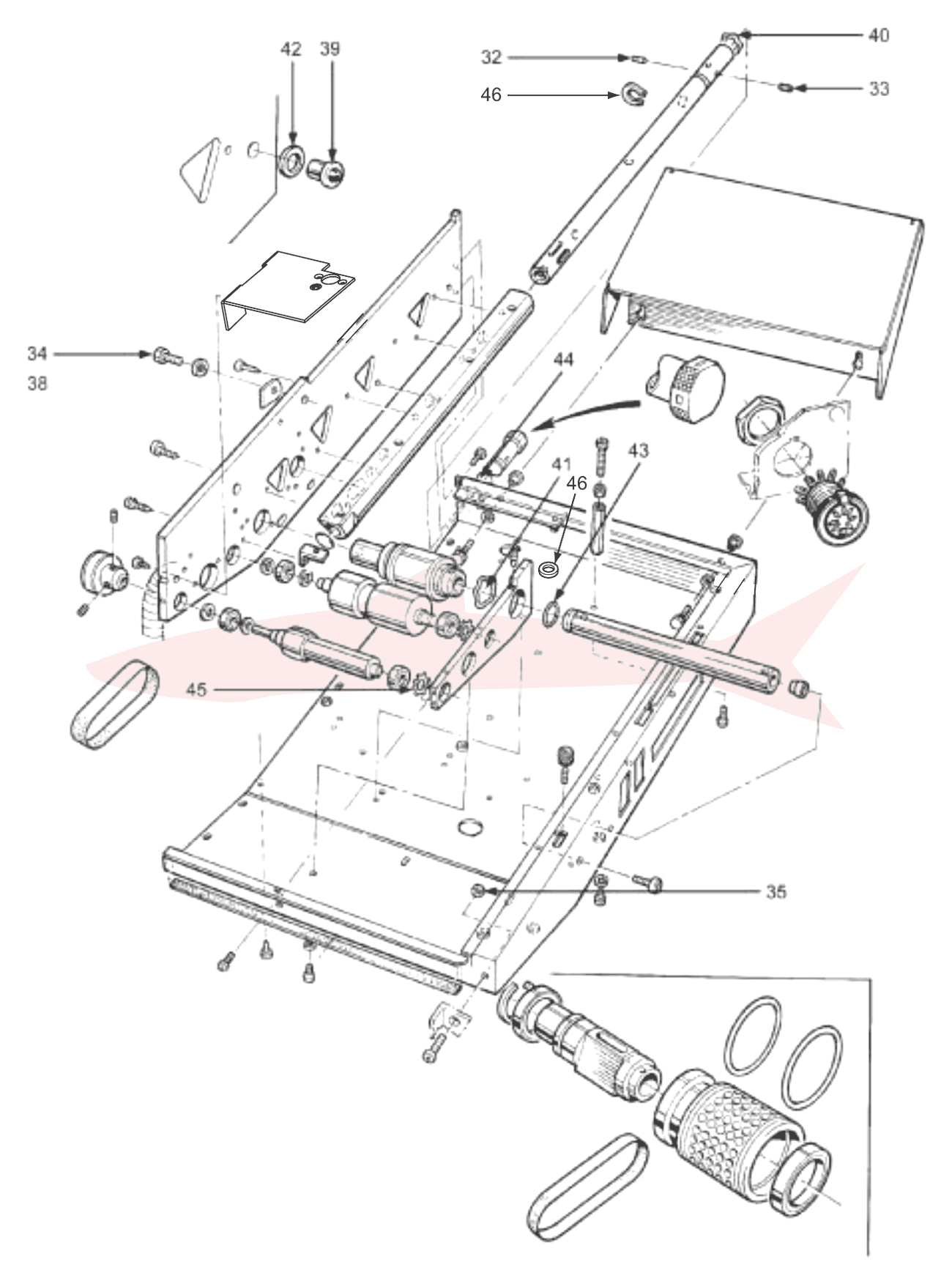

7-03-04 Feed Bed Assembly

Morgana Documaster · Узел подачи

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FRAME FEED SYSTEM - Autocreaser	73-011
2	KEY HOLE LATCH	73-004
3	FEED BED SPACER	73-009
4	FEED PULLEY - Driven	76-041
5	MANIFOLD PLATE	93-002-02
6	AIR DISTRIBUTION TUBE	93-004
7	KNOB - Air Distribution	93-005
8	BELT SUPPORT	73-012-01
9	CENTRE SUPPORT PLATE	93-010
10	CHOKE SHAFT	93-014
11	LOCKING SPOOL -Choke Shaft	93-015
12	FEED BELT	93-021
13	DRIVE BELT - Vacuum Roller	93-022
14	SHIELD - Self Aligning Ball Race	93-023
15	SUPPORT BRACKET - Bed	93-033
16	LOADING EXTENSION TABLE	93-037
17	MANIFOLD TUBE ASSEMBLY	93-029
18	VACUUM ROLLER ASSEMBLY	93-030
19	FEED DRUM	93-031
20	FEED DRUM	93-032
21	UNIVERSAL KNOB BLACK M6	28-003
22	Screw Pan Pozi Taptite M4 x 8 Long	401-02-040-008
23	Screw Pan Pozi Taptite M4 x 16 Long	401-02-040-016
24	Screw Countersunk Pozi Taptite M4 x 16 Long	402-02-040-016
25	Screw Socket Cap Head M6 x 8 Long	403-01-040-008
26	Screw Socket Cap Head M6 x 10 Long	403-01-060-010
27	Screw Socket Cap Head M6 x 12 Long	403-01-060-012
28	Screw Socket Button Head M6 x 10 Long	405-01-060-010
29	Screw Socket Button Head M6 x 6 Long	405-01-060-006
30	Screw Socket Cone Point M5 x 30 Long	408-01-050-030
32	Screw Socket Flat Point M4 x 6 Long	409-01-040-006
33	Screw Socket Flat Point M4 x 12 Long	409-01-040-012
34	Screw Hexagon Head M8 x 12 Long	414-01-080-012
35	NUT - Full M6	461-01-060
36	WASHER - Plain M4	481-040
38	WASHER - Plain M8	481-080
39	SPRING PLUNGER	601-088
40	WAVED WASHER Ø27.5	604-060
41	WAVED WASHER Ø43.5	604-062
42	NYLON	605-004
43	O RING Ø20	609-011
44	O RING Ø15	609-014
45	METRIC PUSH - IN FIX	615-035
46	BRG. RETAINING RING Ø25	615-040
47	CLAMP WASHER	51-095

Номера в кружке — сборочные узлы (поставляются в сборе).

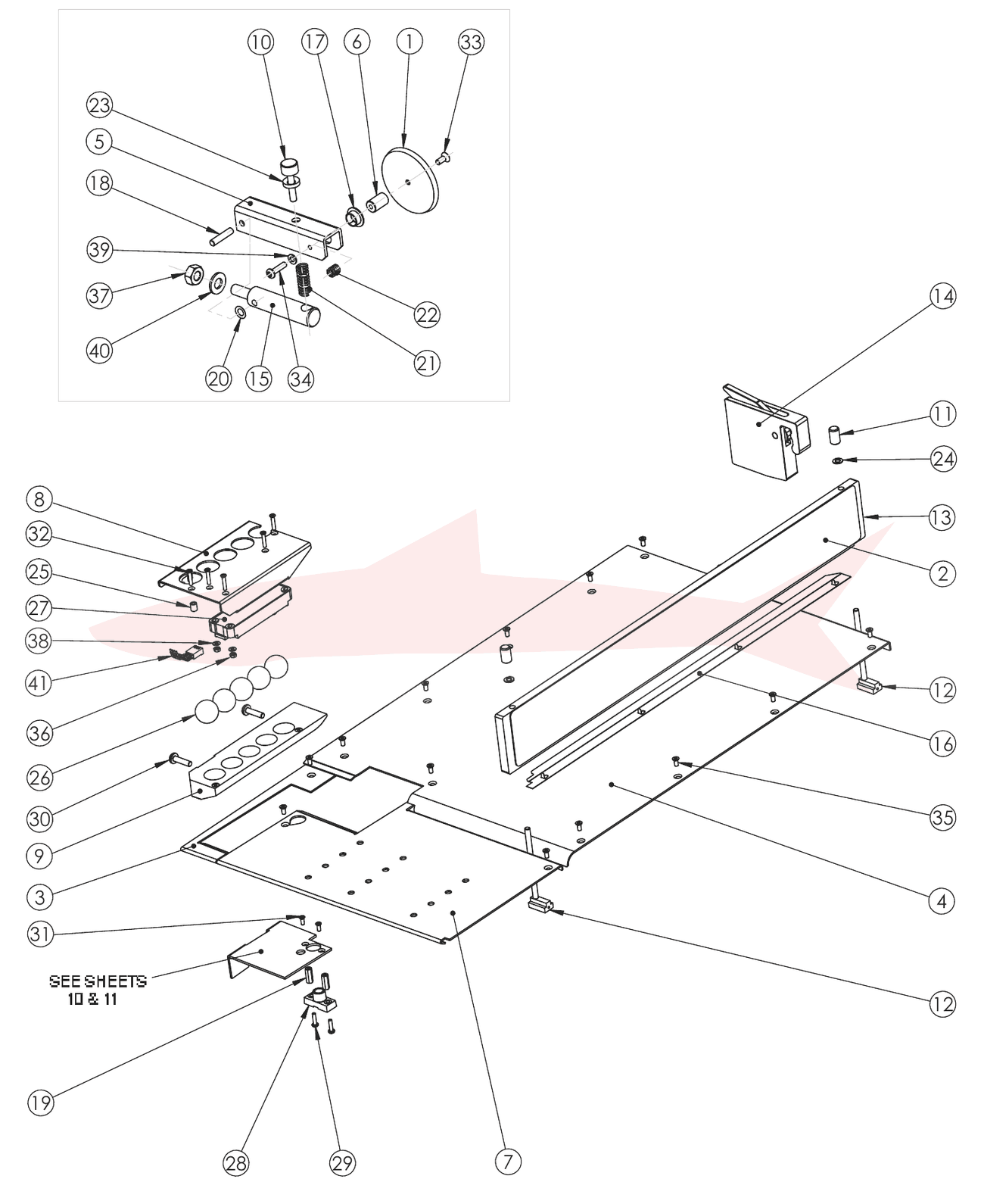

7-04-04 Paper Control Assembly

Morgana Documaster · Стол загрузки и боковой упор

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ROTARY PAPERGATE	48-005
2	QUICK START LABEL - DOCUMASTER - UK	74-020
2	QUICK START LABEL - DOCUMASTER - USA	74-021
3	CONTROL BED	74-002
4	LOADING TABLE	74-009
5	PAPERGATE CHASSIS	74-010
6	SPINDLE - Papergate	74-011
7	FEED BED	74-017-01
8	DOUBLE SHEET DETECTOR MTG	74-018-01
9	BALL HOLDER	74-019-01
10	KNOB - Papergate	94-020
11	CLAMP KNOB - Sidelay	94-026
12	LOCK PIN ASSY. - Side Lay	94-028
13	SIDELAY - Solid	94-053
14	BACKSTOP ASSY	94-058
15	SUPPORT POST	94-059
16	MEMBRANE - Moving Sidelay	94-075
17	DU BUSH - Ø12 x Ø14 x Ø20 x 7 Long	602-057
18	DOWEL - Ø6 x 28 Lg	603-050
19	Hex Spacer - M3 x15 Lg	603-087
20	DISC SPRING - Bearing Location	604-037
21	SPRING - Compression	604-061
22	SPRING - Compression	604-078
23	SPHERICAL SEATING WASHER	605-041
24	THRUST WASHER - Ø5.1 x Ø9.5 x 0.75	605-043
25	NYLON SPACER - Ø6 x Ø3.2 x 7	605-066
26	STEEL BALL - Ø20	617-003
27	Ultrasonic Receiver	654-014
28	Ultrasonic Transmitter	654-015
29	Screw - Pan Pozi Taptite - M3 x 12 Lg	401-02-030-012
30	Screw - Pan Pozi Taptite - M5 x 20 Lg	401-02-050-020
31	Screw - Csk Hd. Taptite - M3 x 8 Lg	402-02-030-008
32	Screw - Csk Hd. Taptite - M3 x 16 Lg	402-02-030-016
33	Screw - Socket Countersunk - M5 x 12 Lg	404-01-050-012
34	Screw - Button Hd. - M5 x 20 Lg	405-01-050-020
35	Screw - Trunc. Csk Hd. Taptite - #6-32 UNC x 0.312 Lg	417-04-006-312
36	Nut - Full - M3	461-01-030
37	Nut - Full - M10	461-01-100
38	Washer - Plain - M3	481-030
39	Washer - Plain - M5	481-050
40	Washer - Plain - M10	481-100
41	LEAD - Double Sheet Detection	75-167

Номера в кружке — сборочные узлы (поставляются в сборе).

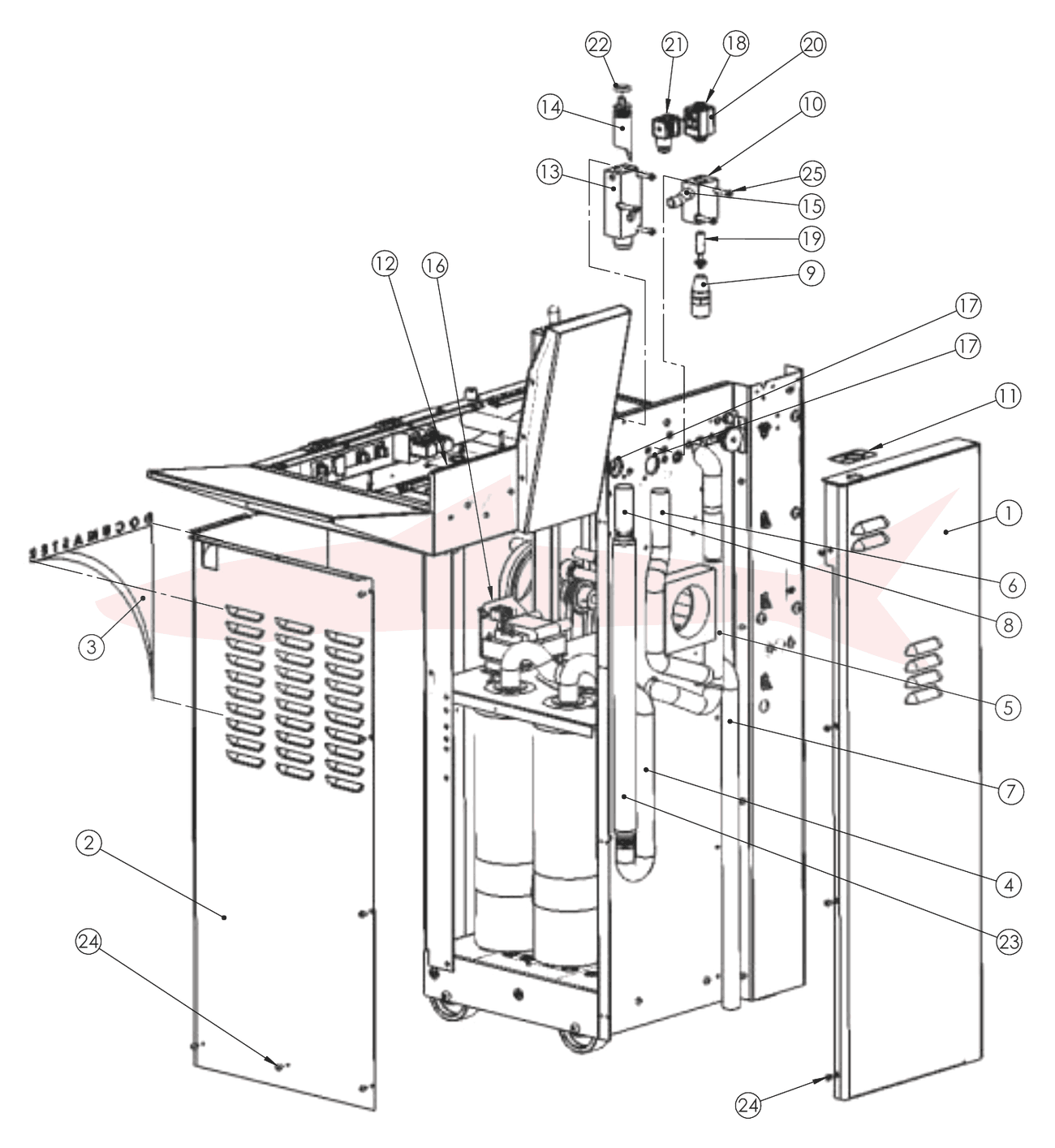

7-05-06 Services 50Hz — Pneumatics

Morgana Documaster · Пневматика и корпус

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	SERVICE PANEL	75-091-02
2	COMPRESSOR PANEL - DocuMaster	75-092-02
3	LABEL - Documaster	75-169
4	HOSE - Air Separation - Bottom	75-175-01
5	HOSE - Evacuation	75-176-01
6	HOSE - Vacuum	75-177-01
7	HOSE - Exhaust	75-178-01
8	HOSE - Air Separation - Top	75-180-01
9	SOLENOID VALVE SEAT - UK	95-011
9	SOLENOID VALVE SEAT - USA	95-136
10	SOLENOID VALVE BLOCK	95-012
11	LABEL - Air Seperation	95-030
12	LABEL - Manifold Numbers	95-038
13	AIR CONTROL BLOCK ASSY	95-039
14	AIR SPOOL ASSY	95-040
15	CROSS TUBE - Valves	95-063
16	TRANSFORMER ASSY	120-106
17	'O' Ring	609-013
18	TUBE & NUT ASSY	613-136
19	SPRING & PLUNGER ASSY. - Mk2	613-137
20	SOLENOID CONNECTOR	613-255
21	SOLENOID CONNECTOR	613-258
22	'O' Ring Ø20 x Ø3	609-011
23	IONIX STATIC ELIMINATOR KIT	90-085
24	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
25	Screw - Socket Cap Head - M5 x 35 Lg	403-01-050-035

Номера в кружке — сборочные узлы (поставляются в сборе).

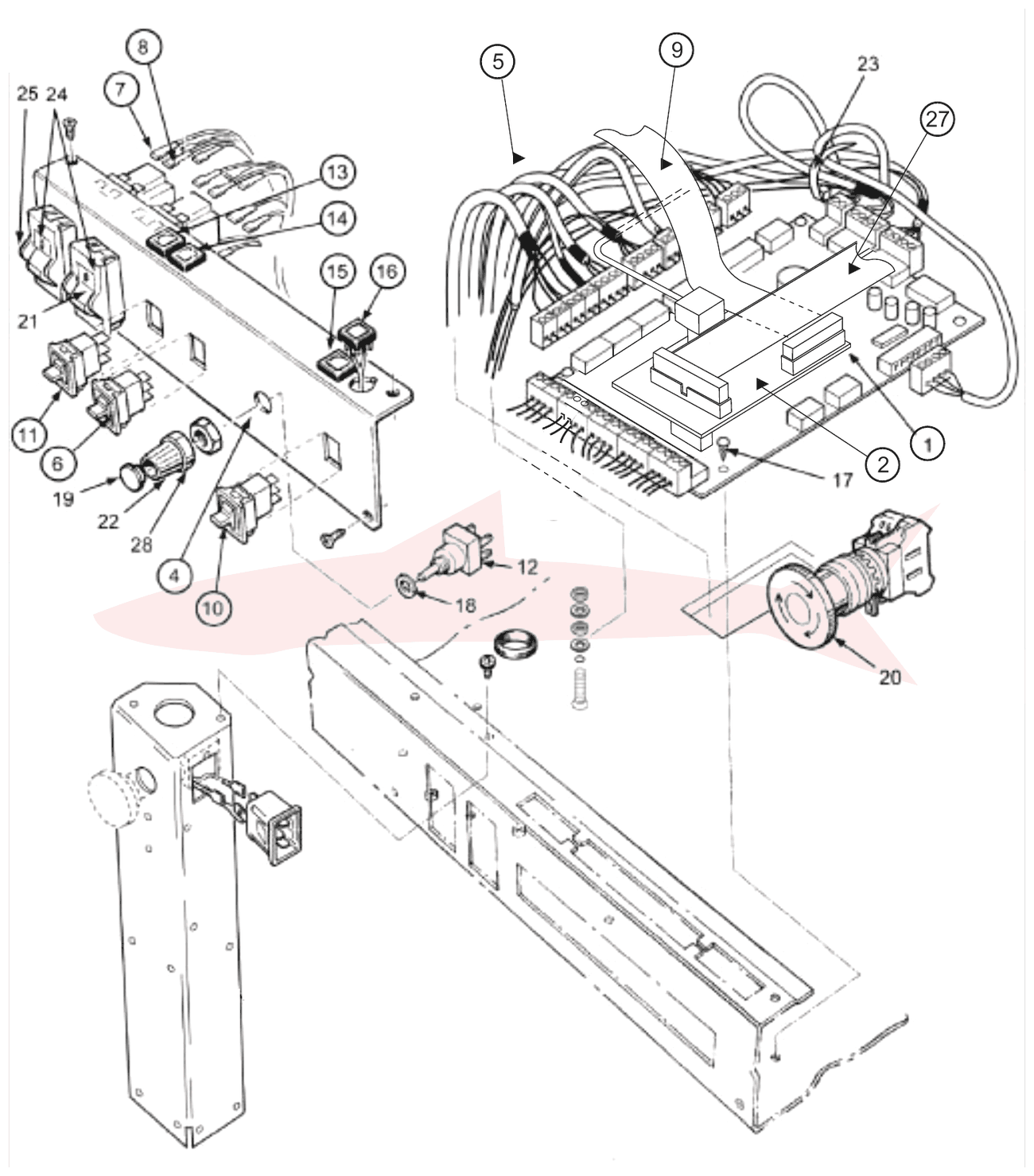

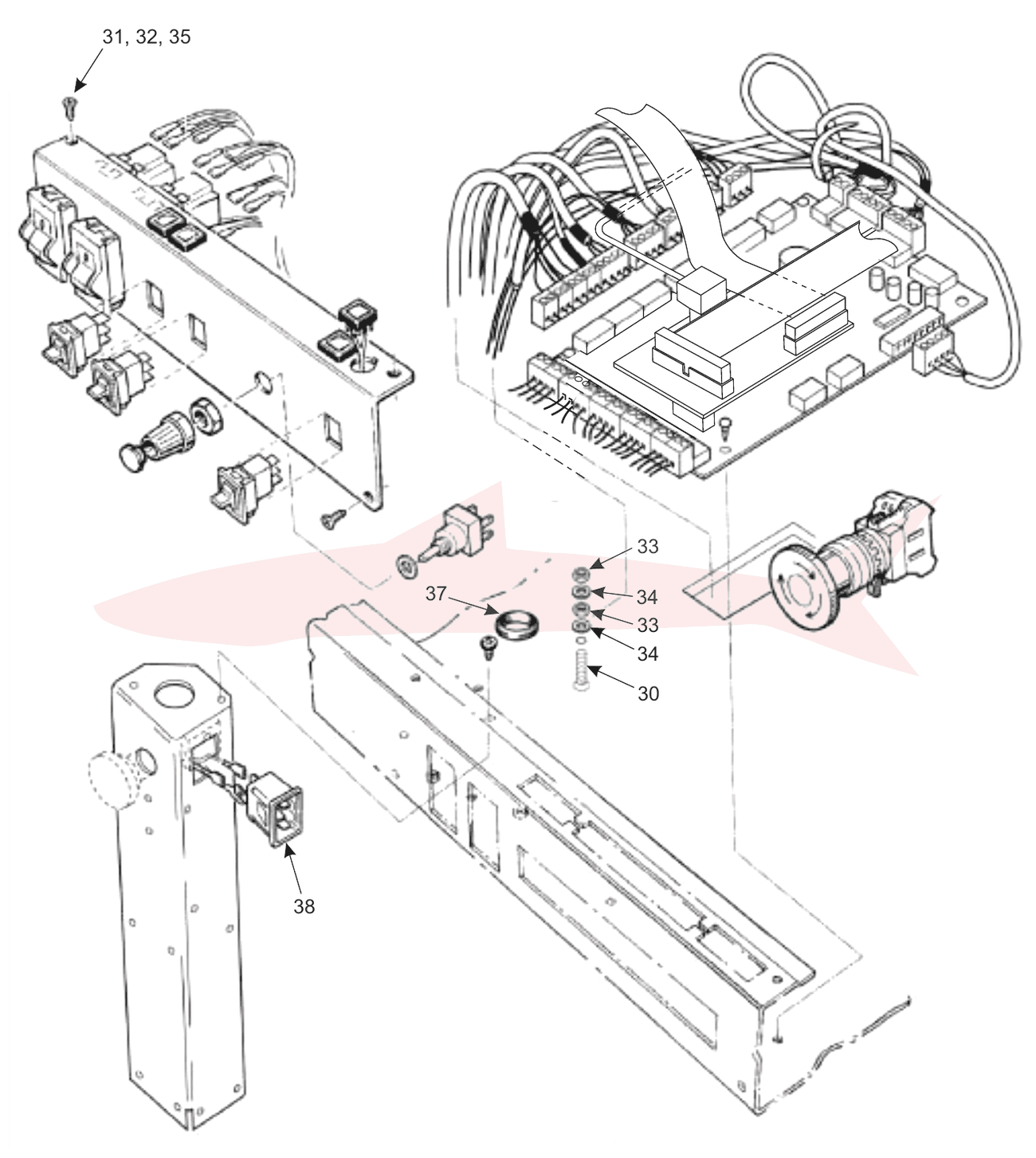

7-05-06 Services 50Hz — Electrics

Morgana Documaster · Электрика и панель управления

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	CONTROL PCB ASSEMBLY - Documaster	75-172
2	INTERFACE PCB ASSEMBLY	79-002-01
4	CONTROL PANEL - Documaster	79-012-01
5	WIRING LOOM - Autocreaser	75-006
6	SWITCH ASSEMBLY - Vacuum Pulse	75-015
7	LEAD - Comp Switch Link Live	75-125
8	LEAD - Comp Switch Link Neutral	75-126
9	LEAD - Interface Cable	75-166
10	SWITCH ASSEMBLY - Set-up	75-100
11	SWITCH ASSEMBLY - Feed	75-098
12	SWITCH ASSEMBLY - Rotary Setting Dial	75-101
13	SWITCH ASSEMBLY - Push Button 1	75-094
14	SWITCH ASSEMBLY - Push Button 2	75-095
15	SWITCH ASSEMBLY - Push Button 3	75-096
16	SWITCH ASSEMBLY - Push Button 4	75-097
17	PILLAR PCB reverse locking	656-003
18	NYLON WASHER	605-002
19	CAP - Ø15	613-237
20	EMERGENCY STOP SWITCH	613-365
21	SYSTEM SWITCH	652-011
22	KNOB - Ø15	613-385
23	CABLE TIE	613-027
24	SWITCH SHROUD	613-396
25	COMPRESSOR SWITCH - Thermal O/Load - UK	652-009
25	COMPRESSOR SWITCH - Thermal O/Load - USA	652-010
26	Screw Pan Pozi Taptite M4 x6 Long	401-02-040-006
27	LEAD - Display PCB Link	75-165
28	NUT COVER	613-386
30	Screw Pan Pozi Taptite M4 x 20 Long	401-02-040-020
31	Screw Countersunk Pozi Taptite M3 x 8 Long	402-02-030-008
32	NUT - Full M3	461-01-030
33	NUT - Full M4	461-01-040
34	WASHER - Plain M4	481-040
35	WASHER - Plain M3	481-030
37	GROMMET - Snap Bush	601-015
38	MAINS INLET SOCKET	651-101
39	TERMINAL BLOCK MAINS POWER	651-055

Номера в кружке — сборочные узлы (поставляются в сборе).

7-05-06 Display Assembly

Morgana Documaster · Дисплей

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	KEY HOLE LATCH	73-004
2	DISPLAY PANEL	75-160-01
3	DISPLAY CASE	75-161-01
4	DISPLAY FRAME - 2 x 20	75-162-01
5	DISPLAY LENS - 2 X 20 CHARACTERS	75-163-01
6	LCD DISPLAY MODULE (2 x 20) & LEAD ASSEMBLY	75-164
7	SCREW - PAN POZI TAPTITE - M3 x 6LG	401-02-030-006
8	SCREW - PAN POZI TAPTITE - M3 x 10LG	401-02-030-010
9	SCREW - PAN POZI TAPTITE - M5 x 12LG	401-02-050-012
10	SCREW - TRUN. CSK TAPTITE - #6-32 UNC x 0.312 LG	401-02-030-006
11	WASHER - PLAIN - M3	481-030

Номера в кружке — сборочные узлы (поставляются в сборе).

125-01-08 Black Box Assembly

Morgana Documaster · Блок электроники (Black Box)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	COVER-PSU & Daughter Board (No Fan)	125-005-08
2	TRANSFORMER ASSEMBLY	125-10-01
3	TRANSFORMER ASSY-Extended	125-10-02
4	FUSE HOLDER - Removeable Draw	613-059
5	FUSE - 3.15A - Fast Blow (20 x Ø5)	613-023
6	IEC PLUG FILTER (CEE22)	651-047
7	IEC INLET - CEE22 Chassis Plug	651-048
8	FUSE - 3.15A- Time Delay (20 x 05)	681-007
9	BASE - PSU with Fan	125-004-06
10	AXIAL FAN ASSEMBLY	125-07-01
11	Screw - Countersunk Pozi Taptite - M4 x 12	402-02-040-012
12	Washer - Plain	418-040
13	Nut - Full	461-01-040
14	STEPPER DRIVER + Daughter Board - Complete	125-04-0
15	PSU CHASSIS - Black Box	125-003-01
16	POWER SUPPLY UNIT - Switched Mode	655-011
17	PCB MTG Pillar - Reverse Locking	656-003
18	Screw - Pan Pozi Taptite M4 x 6	401-02-040-006
19	TERMINAL BLOCK	613-221
20	TERMINAL STRIP - 45°	651-031
21	TERMINAL STRIP - 90°	613-217
22	STRAIN RELIEF BUSH	613-219
23	Screw - Pan Pozi Taptite M4 x 16	401-02-040-016

Номера в кружке — сборочные узлы (поставляются в сборе).

7-06-07 Creasing Unit

Morgana Documaster · Биговальный узел

Схема:

Morgana Documaster 7-06-07 Creasing Unit — схема деталей, 61–84

Morgana Documaster 7-06-07 Creasing Unit — схема деталей, Вид 4

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	SIDEPLATE - Autocreaser Mk2	76-002-03
2	SIDEPLATE - Autocreaser Mk2	76-002-04
3	TIE BAR - Autocreaser	76-003
4	FEMALE TIE BAR	76-004
5	BLADE ADJUSTMENT CAM	76-011
6	ADJUSTMENT LINK	76-012
7	POWER LINK	76-076
8	LINK PLATE - Plain	76-078
9	LINK PLATE - Tapped	76-077
10	CRANK SHAFT - Stepper - Autocreaser Mk2	76-015-02
11	SPACER - CRANK SHAFT	76-016
12	TIMING PULLEY - 20 x L	76-123-01
13	DRIVE BELT - FEED BED - Ø4 POLYCORD	76-042
14	LOCK NUT - Blade Adjustment	76-047
15	SPLASH GUARD	76-052-02
16	HINGE PILLAR	76-053
17	TILT PILLAR	76-054-02
18	MOUNT BRKT -Safety Micro Switch	76-131
19	EP BUSH Ø8 x Ø10 x 5.5 Long	602-054
20	LABEL - Blade Adjustment	76-101
21	STEPPER	76-129
22	STEPPER PINION	76-062-02
23	STEPPER IDLER	76-063-02
24	IDLER STUD	76-064
25	STEPPER SHIM	76-065
26	FEMALE TIE BAR	76-122-01
27	TORSION HUB	76-126
28	PULLEY ASSEMBLY	76-125
29	SCREW Socket Dog Point M8 x 20 Long	411-01-080-020
30	SCREW Socket Flat Point M8 x 16 Long	409-01-080-016
31	ADJUSTER - V3	76-132
32	TIMING PULLEY 16XL FLANGED	56-003
33	TIMING PULLEY 16XL UNFLANGED	56-004
34	PERFORATOR - DRIVE HUB ASSEMBLY	76-082
35	PERFORATOR - DRIVE WHEEL	76-083
36	SHOULDERED PAD	76-086-03
37	POWER LINK BEARING	76-109
38	INPUT ROLLER ASSY - Upper	76-203-01
39	INPUT ROLLER ASSY - Lower	76-203-02
40	OUTPUT SHAFT ASSEMBLY	76-204
41	CORD PULLEY - FEED DRIVE - F8	76-040-02
42	BLADE SET - 320 Wide	76-213-01
43	PERFORATOR STRIPPER ASSEMBLY	78-013
44	Screw Socket Cap Head M5 x 20 Long	403-01-050-025
45	WASHER - Plain M5	481-050
46	NUT - Full M5	461-01-050
47	SHOULDER BOLT - Infeed Pulley	608-001
48	EXTERNAL CIRCLIP - Ø10	615-010
49	BALL RACE 6300ZZ	602-082
50	DRAWN CUP NEEDLE ROLLER - HK1010	602-085
51	BALL RACE 6202-ZZ	602-086
52	WAVED WASHER Ø21	604-071
53	WASHER - Plain M8	481-080
54	SUPPORT WASHER - Ø20	605-052
55	TIMING BELT 160 x L	607-042
56	TWIN GRIP TIMING BELT - 200 DXL	607-038
57	SHOULDER BOLT - Adjustment Cams	608-019
58	'0' RING Ø32	609-022
59	Screw Hex Head	415-01-080-020
61	WASHER - Plain M8	481-080
62	LINK BEARING PLATE	76-079
63	TERM STRIP- 45°	651-031
64	Screw Pan Pozi Taptite M4 x 6 Long	401-02-040-006
65	Screw Socket Set Flat Point M4 x 8 Long	409-01-040-008
66	Screw Pan Pozi Taptite M4 x 16 Long	401-02-040-016
67	Screw Socket Cap Head M6 x 16 Long	403-01-060-016
68	NUT - Full M8	461-01-080
69	Screw Pan Pozi Taptite M4 x 8 Long	401-02-040-008
70	Screw Socket Cap Head M3 X 16 Long	403-01-030-016
71	Screw Socket Button Head M3 X 20 Long	405-01-080-020
72	NUT - Full M3	461-01-030
73	WASHER - Plain M3	481-030
74	WASHER - Plain M6	481-060
75	BUFFER - Exit Guard	76-105
76	SPLIT BUSH - Side Plate	601-124
77	BRACKET - Slot Detector	76-133
78	Screw Pan Pozi Taptite M4 x 6 Long	401-02-040-006
79	DISK - Slot Detector	76-134
80	Screw Pan Pozi Taptite M4 x 6 Long	401-02-040-016
81	TORSION BUSH	76-127
82	DOWEL PIN - Ø6 x 40 Long	603-071
83	'O' RING - 6 x 2.5	609-024
84	BLADE POSITION SENSOR	76-233
90	Exit Guard	76-051-02
91	Exit Guard Handle - Documaster	76-136-02
93	LABEL - Anti-Static/ Sharp Blades	123-038
94	THRUST WASHER - Ø6.6 x Ø11.1 x 1.19	605-016
95	STATIC ELIMINATOR BAR	626-004
96	SCREW - Tamperproof - M4 x 6 Lg	406-01-040-006
97	NUT - NYLOC - M4	464-01-040
98	Washer - Plain - M4	481-040
99	Universal Knob - M4 Black	01-120
100	Extension Arm	16-026

Номера в кружке — сборочные узлы (поставляются в сборе).

7-06-07 Creasing Unit — Guards & Sensors

Morgana Documaster · Биговальный узел · ограждения и датчики

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	LABEL - Roller Tilt	96-053
2	STACKER SWITCH ASSEMBLY	75-040
3	HINGE SHAFT - Exit Guard	76-049-02
4	ENTRY GUARD - Autocreaser	76-050-02
6	ANTI-STATIC BRUSH	98-013
7	LEAD - Guard Switch	75-107
8	LEAD - Home Switch	75-111
10	PAPER GUIDE ASSEMBLY - Bottom Sensor	76-230
11	PAPER JAM SENSOR ASSEMBLY	76-229
12	UPPER SENSOR ASSEMBLY	76-228
15	STEPPER W/O ENCODER	76-234
18	SELF ALIGNING WASHER - M8	605-055
19	CABLE TIE	613-027
20	MICRO SWITCH - Guard Circuit	613-351
21	MICRO SWITCH - Home Circuit	613-191
22	CABLE TIE MOUNTING	613-339
23	Screw Pan Pozi Head M4 x 8 Long Taptite	401-02-040-008
24	Screw Pan Pozi Head M2.5 x 16 Long Taptite	401-02-025-016
25	Screw Socket Button Head M8 x 20 Long	405-01-080-020
29	THRUST WASHER	605-056
30	COVER BRACKET	71-012-02

Номера в кружке — сборочные узлы (поставляются в сборе).

7-08-05 Stacker Assembly

Morgana Documaster · Приёмный лоток

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	STACKER BED ASSY	78-029-01
2	STACKER GUIDE ASSY	78-006-02
3	BACK STOP ASSEMBLY	78-007
4	ACTUATOR MOUNTING ASSEMBLY	88-040
5	TRANSFER BED	78-027-02
6	STACKER SUPPORT FOOT - Documaster	78-054-01
7	SPIROL SPACER - Ø 8 x Ø 10.55 x 8 Lg	603-028
8	STARLOCK WASHER	615-009
9	Nut - Full - M4	461-01-040
10	Washer - Plain - M4	481-040

Номера в кружке — сборочные узлы (поставляются в сборе).
