Morgana DocuCrease 35 / 52 — каталог запчастей

Ручные биговальные машины Docu-Crease 35 и 52. Operators & Parts Manual, ред. 01/03.

Plate ADocu-Crease 35 — Base Assembly — стол, упоры и крепёж
47-040-01Docu-Crease 35 — Creaser Mechanism — биговальный механизм
Plate CDocu-Crease 52 — Base Assembly — стол, упоры и крепёж
47-040-02Docu-Crease 52 — Creaser Mechanism — биговальный механизм

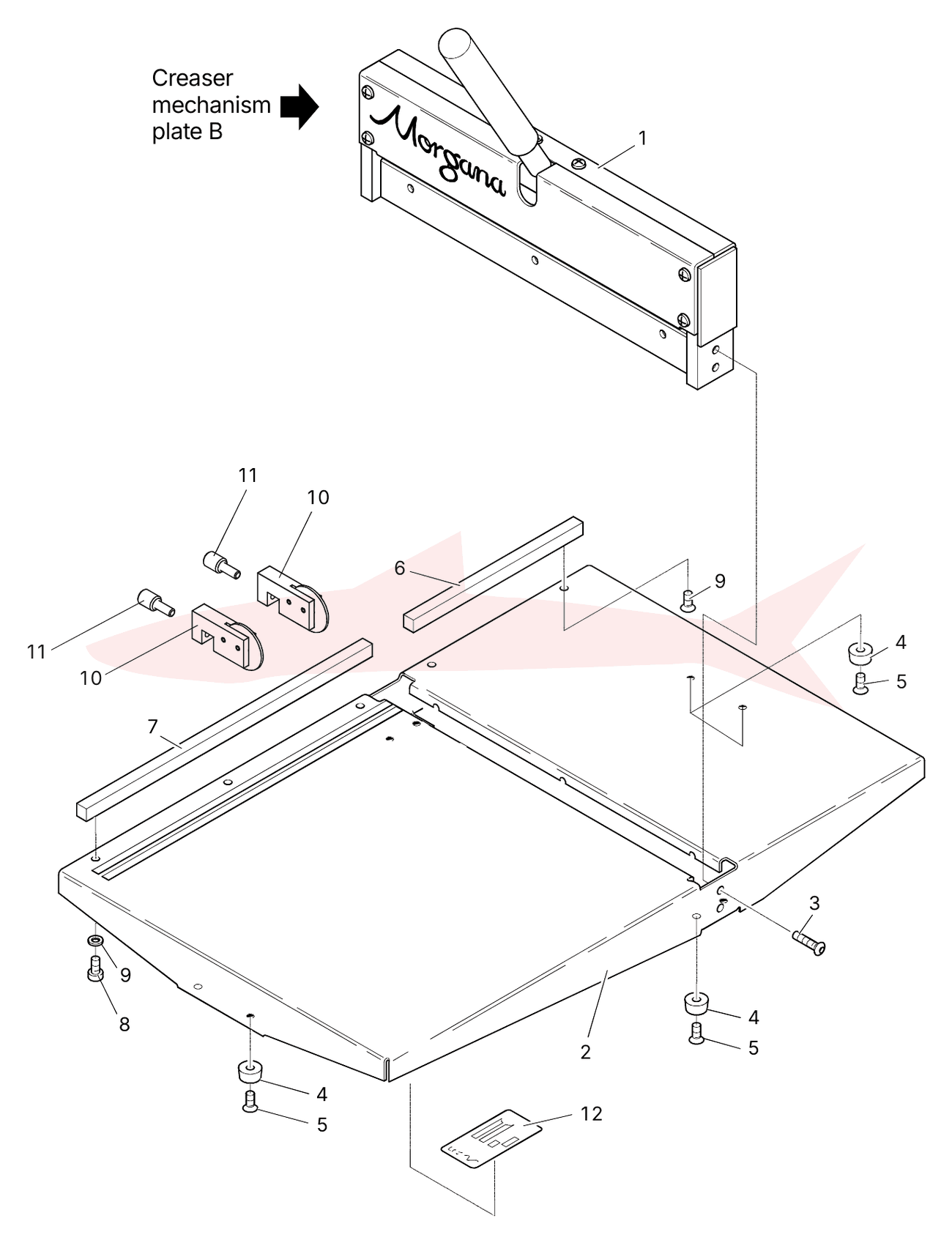

Plate A Docu-Crease 35 — Base Assembly

Morgana DocuCrease 35 · Стол, упоры и крепёж

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Creaser Mechanism Complete	47-040-01
2	Bed - 350 x 600	47-068-03
3	Screw - Socket button head M8 x 25	405-01-080-025
4	Fixing Feet - Black	601-109
5	Screw - Pan Pozi Taptite M4 x 8	401-02-040-008
6	Lay Strip - Input	47-069-03
7	Lay Strip - 350	47-069-01
8	Screw - Cap head M4 x 8	403-01-040-008
9	Washer - Plain M4	481-040
10	Speed Stop Assembly	47-301-01
11	Universal Knob Assy. - M5 x 13 Lg - Black	28-015
12	Specification label	65-104

Номера в кружке — сборочные узлы (поставляются в сборе).

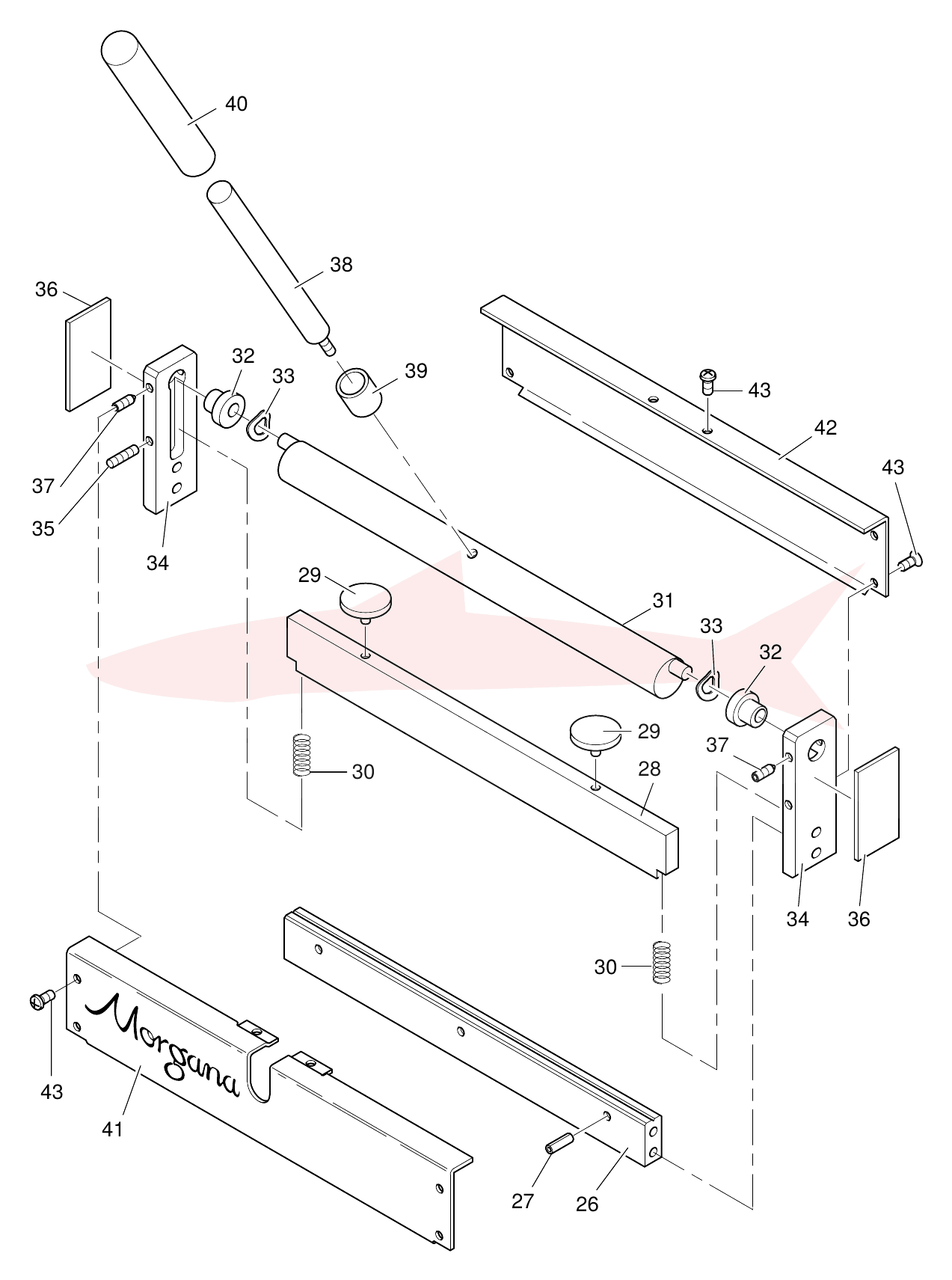

47-040-01 Docu-Crease 35 — Creaser Mechanism

Morgana DocuCrease 35 · Биговальный механизм

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
26	Creasing Anvil	47-048-01
27	Spirol Pin 5 x 26 carbon steel	603-062
28	Creasing Blade - 350	47-049
29	Thrust Pad - blade	47-061
30	Spring Compression	604-067
31	Cam Shaft - 350	47-033-01
32	Adjuster Bearing	47-030
33	Waved Washer	604-068
34	Side Cheek	47-047
35	Screw - Socket Set - Flat point M4 x 16	409-01-040-016
36	Facia Plate - Side Cheek	47-039
37	Screw - Socket Set - Flat point M4 x 4	409-01-040-004
38	Handle	47-053
39	Buffer - Handle	47-052
40	Softex Grip	601-107
41	Front Cover - 350 wide	47-063-01
42	Rear Cover - 350 wide	47-045-01
43	Screw - Pan Pozi Taptite M4 x 6	401-02-040-006

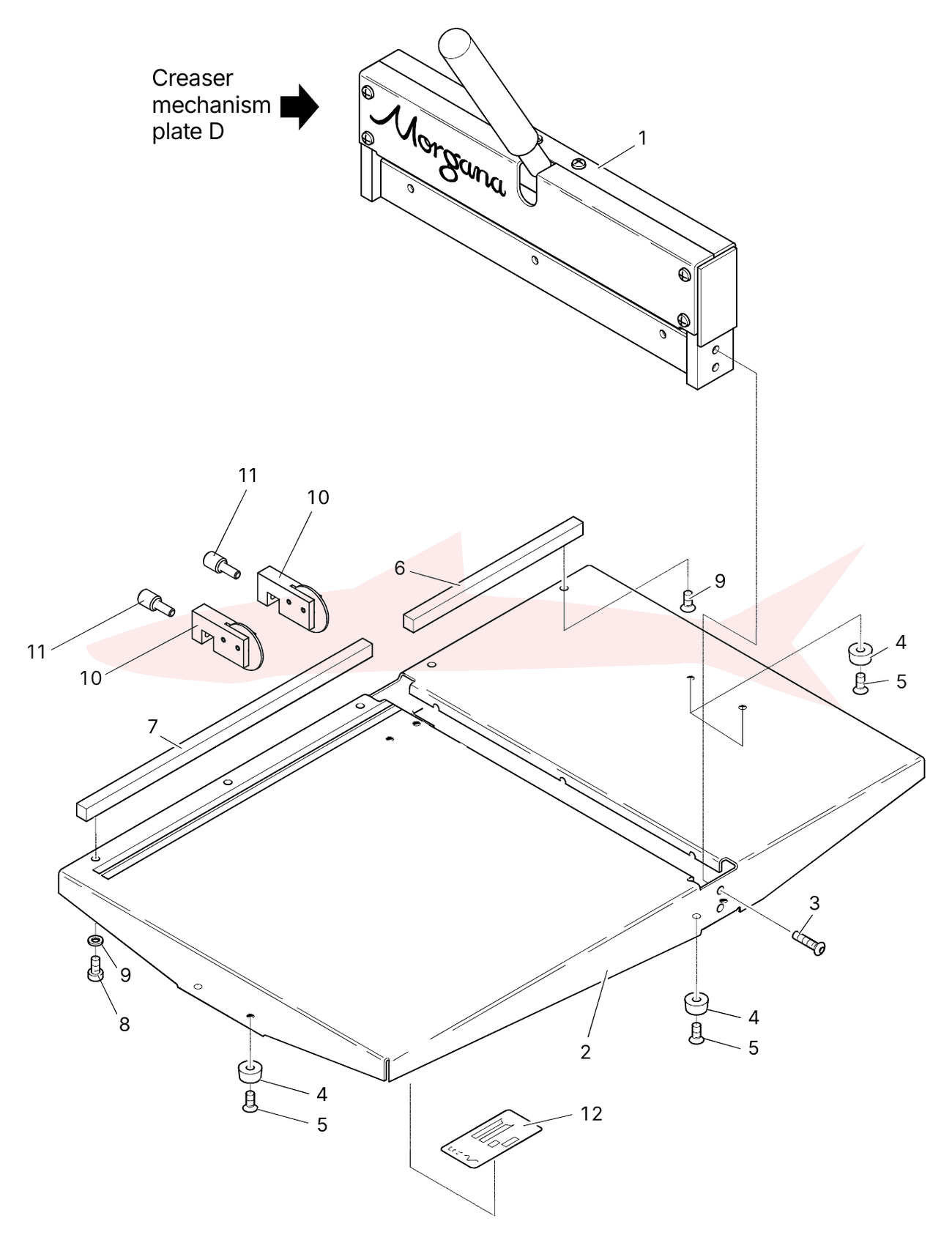

Plate C Docu-Crease 52 — Base Assembly

Morgana DocuCrease 52 · Стол, упоры и крепёж

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Creaser Mechanism Complete	47-040-02
2	Bed - 520 x 700	47-068-04
3	Screw - Socket button head M8 x 25	405-01-080-025
4	Fixing Feet - Black	601-109
5	Screw - Pan Pozi Taptite M4 x 8	401-02-040-008
6	Lay Strip - Input	47-069-03
7	Lay Strip - 520	47-069-02
8	Screw - Cap head M4 x 8	403-01-040-008
9	Washer - Plain M4	481-040
10	Speed Stop Assembly	47-301-01
11	Universal Knob Assy. - M5 x 13 Lg - Black	28-015
12	Specification label	65-104

Номера в кружке — сборочные узлы (поставляются в сборе).

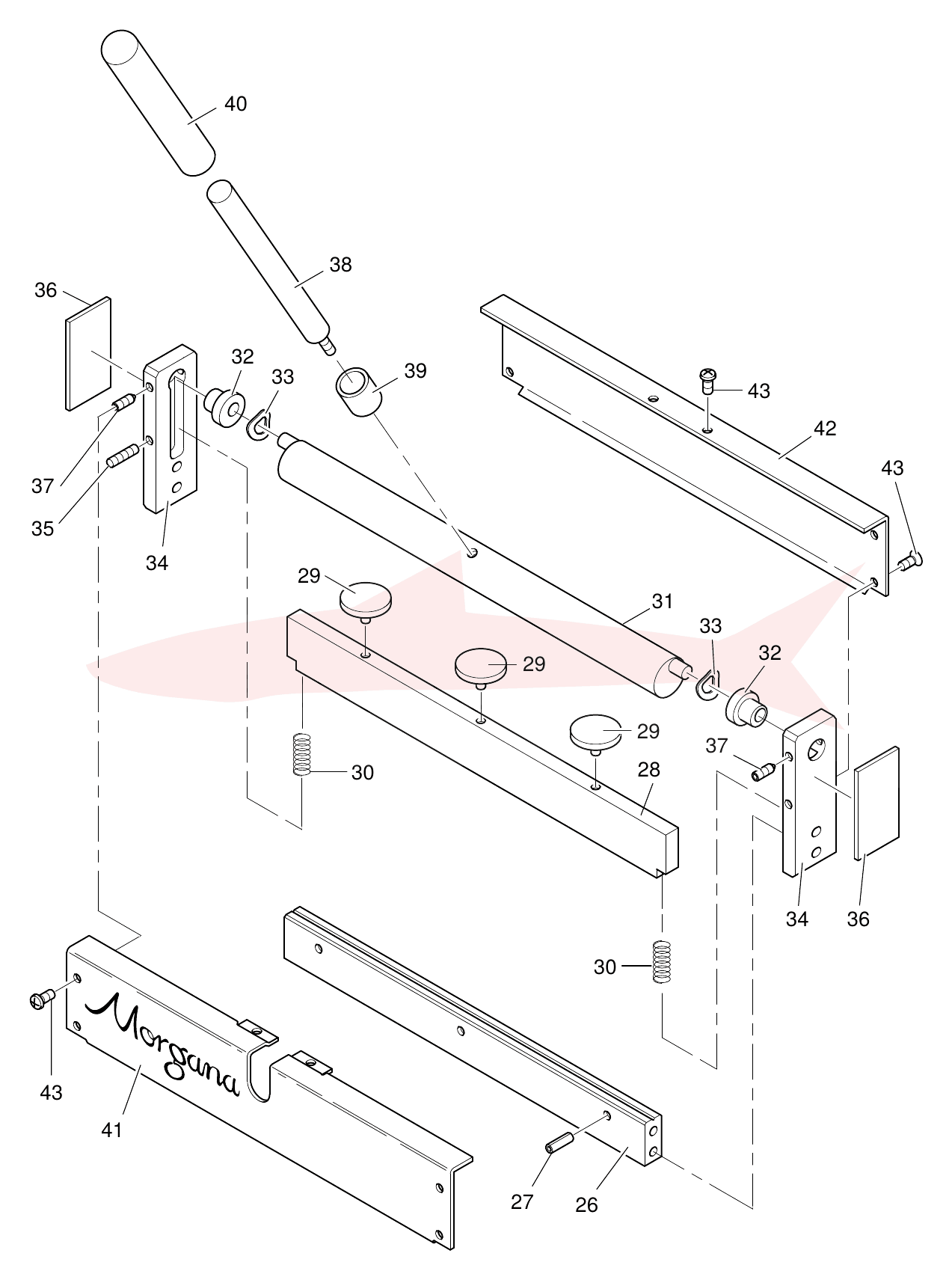

47-040-02 Docu-Crease 52 — Creaser Mechanism

Morgana DocuCrease 52 · Биговальный механизм

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
26	Creasing Anvil	47-048-02
27	Spirol Pin 5 x 26 carbon steel	603-062
28	Creasing Blade - 520 wide	47-049-02
29	Thrust Pad - blade	47-061
30	Spring Compression	604-067
31	Cam Shaft - 520	47-033-02
32	Adjuster Bearing	47-030
33	Waved Washer	604-068
34	Side Cheek	47-047
35	Screw - Socket Set - Flat point M4 x 16	409-01-040-016
36	Facia Plate - Side Cheek	47-039
37	Screw - Socket Set - Flat point M4 x 4	409-01-040-004
38	Handle	47-053
39	Buffer - Handle	47-052
40	Softex Grip	601-107
41	Front Cover - 520 wide	47-063-02
42	Rear Cover - 520 wide	47-045-02
43	Screw - Pan Pozi Taptite M4 x 6	401-02-040-006
