Morgana DigiCreaser — каталог запчастей

Биговальная машина с ручной подачей. Illustrated Parts Manual 70-086, issue 6 (октябрь 2012).

7-01-15Main Frame Assembly — основная рама (настольная)
7-05-12 (MK1)Services — Desktop — электрика и блок питания · серийные № 770001–770180
7-05-12 (MK2)Services — Desktop — электрика и блок питания · серийные № с 770264KFAD
75-349-01Control Panel Assembly — панель управления
75-210-054 Line Display Unit — дисплей
7-03-12Feed Bed Assembly — стол подачи
7-06-12Creasing Unit — биговальный узел
76-04-01Splash Guard Assembly — защитный кожух и датчики
76-05-01Idler Gear Assembly — промежуточная шестерня
76-06-01Crank Shaft Assembly — коленчатый вал
76-03-01Power Link Assembly — шатун привода ножа
7-08-14Stacker Assembly — приёмный лоток

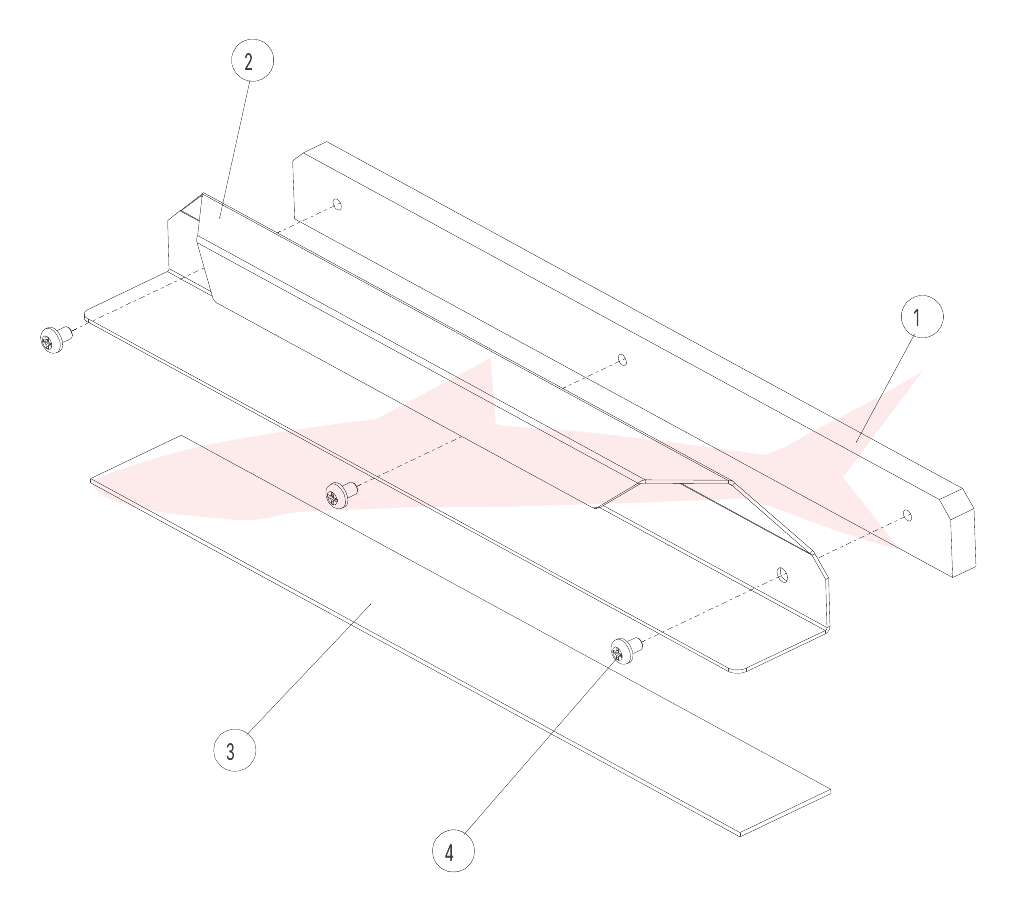

75-022-01Moving Side Lay Assembly — подвижный боковой упор

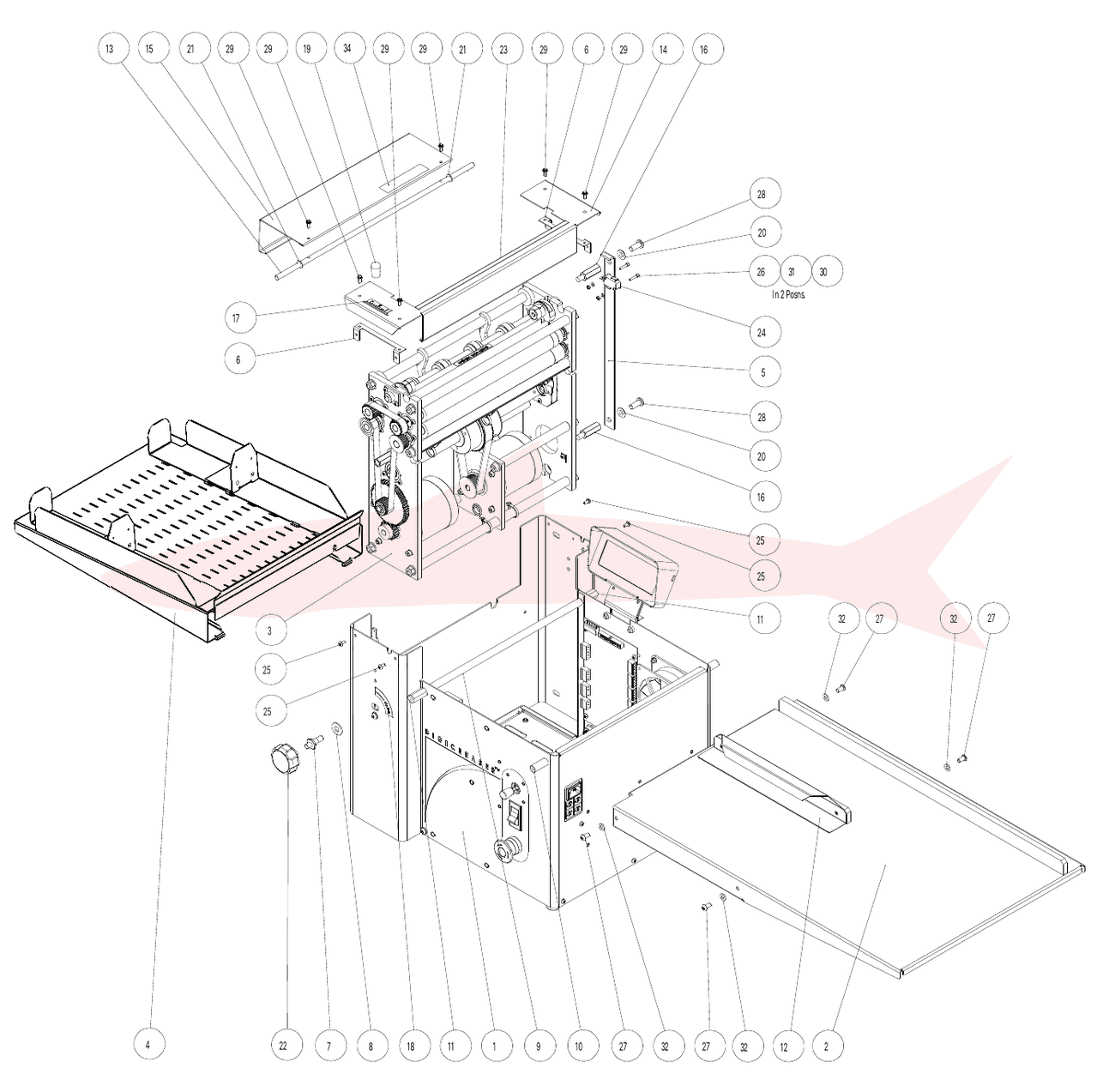

770820Final Assembly — общая сборка

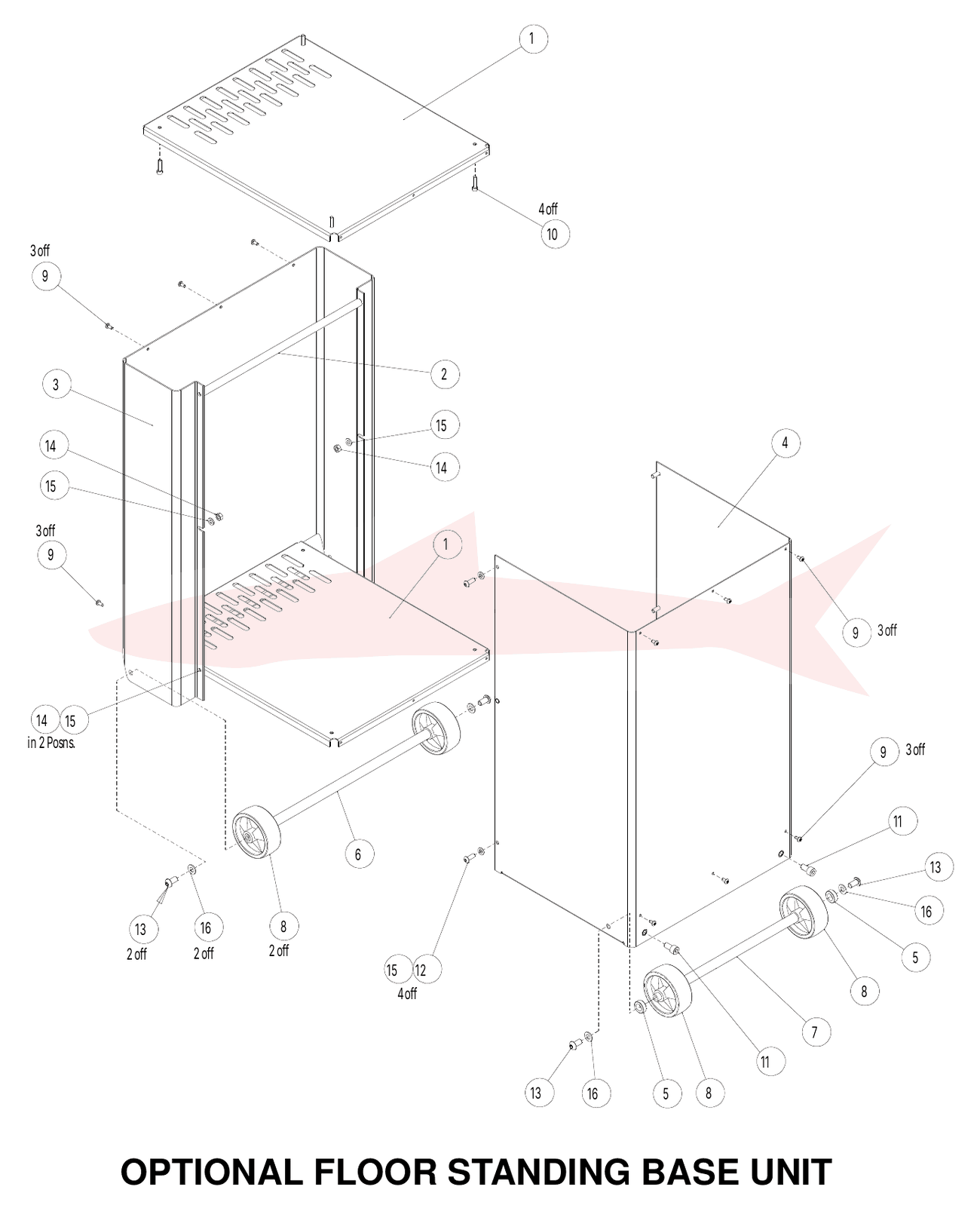

7-05-14Optional Floor Standing Base — опция: напольная подставка

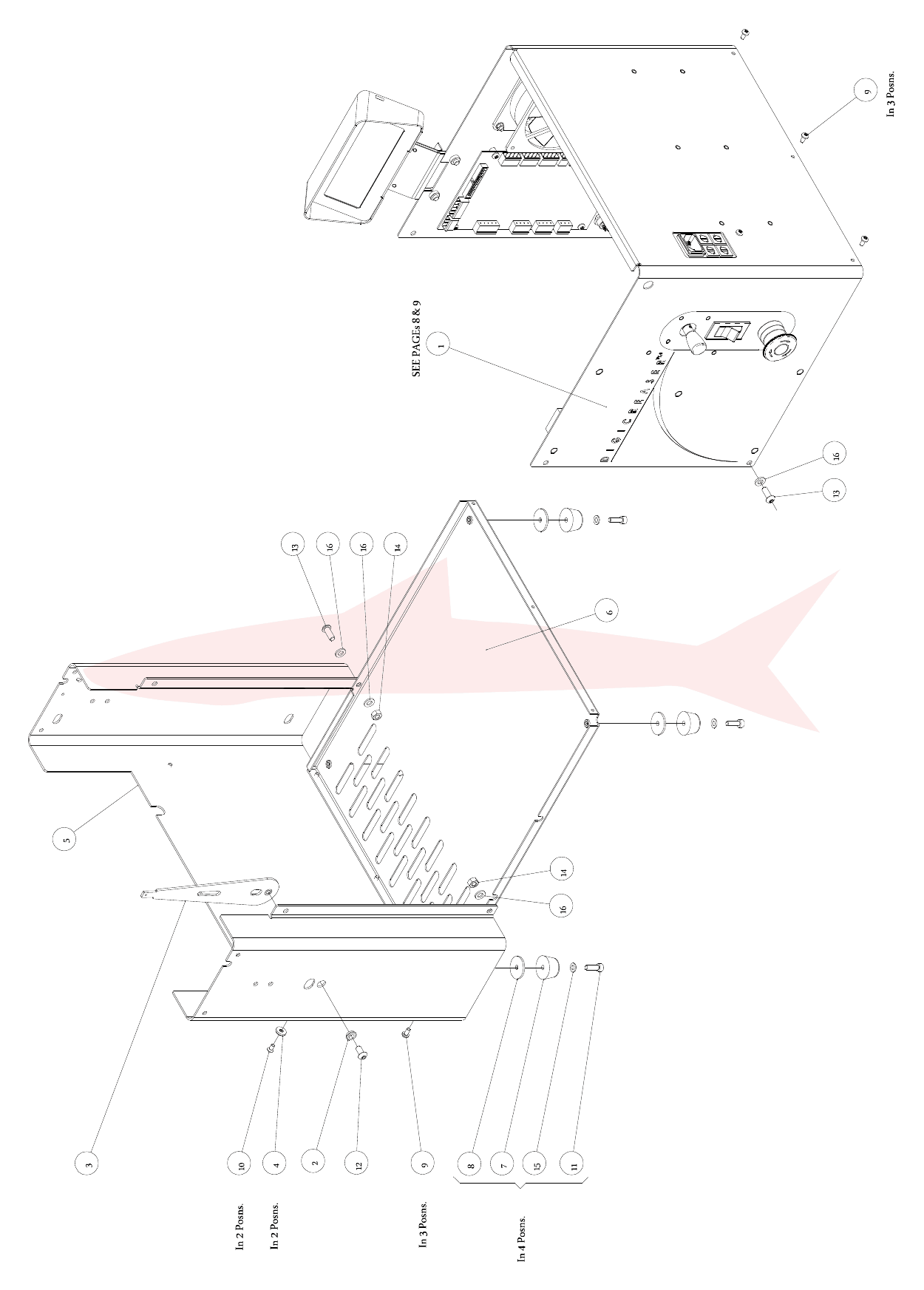

7-01-15 Main Frame Assembly

Morgana DigiCreaser · Основная рама (настольная)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	SERVICES - DigiCrease - Desktop	7-05-12
2	Pivot Bush	71-010
3	TILT LEVER - MK2	71-013-02
4	Pad	71-015
5	FRAME - Desktop	72-001-01
6	PLINTH - Desktop	72-003-01
7	FOOT	601-154
8	Mudguard Washer	605-069
9	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
10	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
11	SCREW - Socket Cap Head - M5 x 16 Lg	403-01-050-016
12	SCREW - Socket Button Head - M8 x 16 Lg	405-01-060-012
13	SCREW - Socket Button Head - M6 x 16 Lg	405-01-060-016
14	NUT - Full - M6	461-01-060
15	WASHER - Plain - M5	481-050
16	WASHER - Plain - M6	481-060

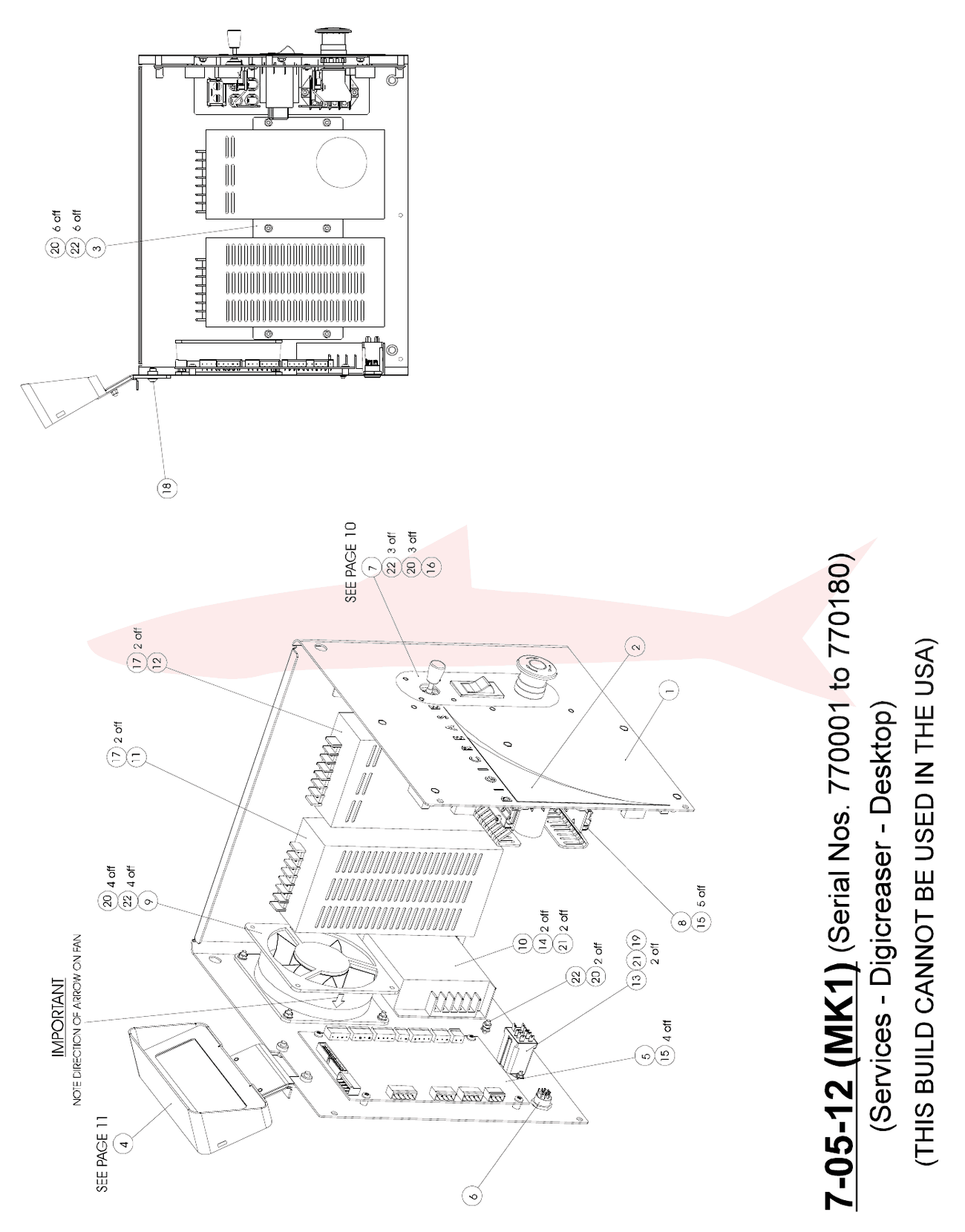

7-05-12 (MK1) Services — Desktop

Morgana DigiCreaser · Электрика и блок питания · серийные № 770001–770180

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Control Cover - Desktop	72-002-01
2	LABEL - Digicreaser	72-016-01
3	MOUNTING PLATE - 48V & 24V P.S.U	72-023-01
4	4 Line Display Unit - MK3	75-210-05
5	Control PCB MK3	75-298-01
6	DIN Socket Assy	75-255
7	Control Panel Assembly	75-270-01
8	Stepper Drive PCB Assembly	125-21-02
9	119mm Fan	613-053
10	PSU - Switch Mode - 5V	655-014
11	PSU - Switch Mode - 24V	655-015
12	PSU - Switch Mode - 48V	655-016
13	Relay 10A - 230vAC - DPCO	689-005
14	Screw - Pan Pozi Taptite - M3 x 8 Lg	401-02-030-008
15	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
16	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
17	Screw - Csk Hd. Taptite - M4 x 6 Lg	402-02-040-006
18	Screw - Socket Button Head - M8 x 16 Lg	405-01-060-012
19	NUT - Full - M3	461-01-030
20	NUT - Full - M4	461-01-040
21	WASHER - Plain - M3	481-030
22	WASHER - Plain - M4	481-040

Номера в кружке — сборочные узлы (поставляются в сборе).

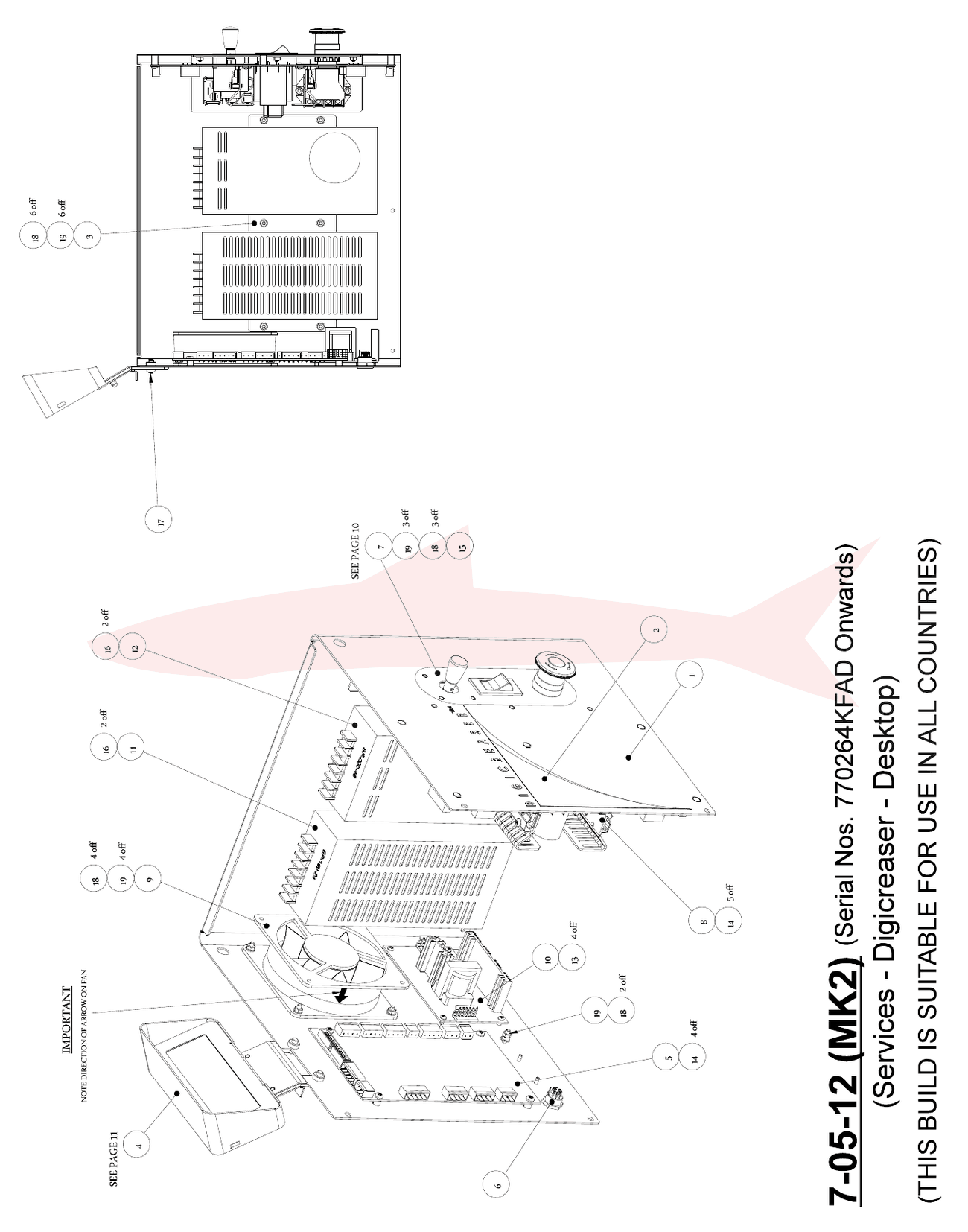

7-05-12 (MK2) Services — Desktop

Morgana DigiCreaser · Электрика и блок питания · серийные № с 770264KFAD

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Control Cover - Desktop	72-002-01
2	LABEL - Digicreaser	72-016-01
3	MOUNTING PLATE - 48V & 24V P.S.U	72-023-01
4	4 Line Display Unit - MK3	75-210-05
5	Control PCB Digicreaser	75-347-01
6	DIN Socket Assy	75-255
7	Control Panel Assembly	75-349-01
8	Stepper Drive PCB Assembly	125-21-02
9	119mm Fan	613-053
10	PSU - Switch Mode - 5V / 24V	655-011
11	PSU - Switch Mode - 24V	655-015
12	PSU - Switch Mode - 48V	655-016
13	Screw - Pan Pozi Taptite - M3 x 6 Lg	401-02-030-006
14	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
15	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
16	Screw - Csk Hd. Taptite - M4 x 6 Lg	402-02-040-006
17	Screw - Socket Button Head - M8 x 16 Lg	405-01-060-012
18	NUT - Full - M4	461-01-040
19	WASHER - Plain - M4	481-040

Номера в кружке — сборочные узлы (поставляются в сборе).

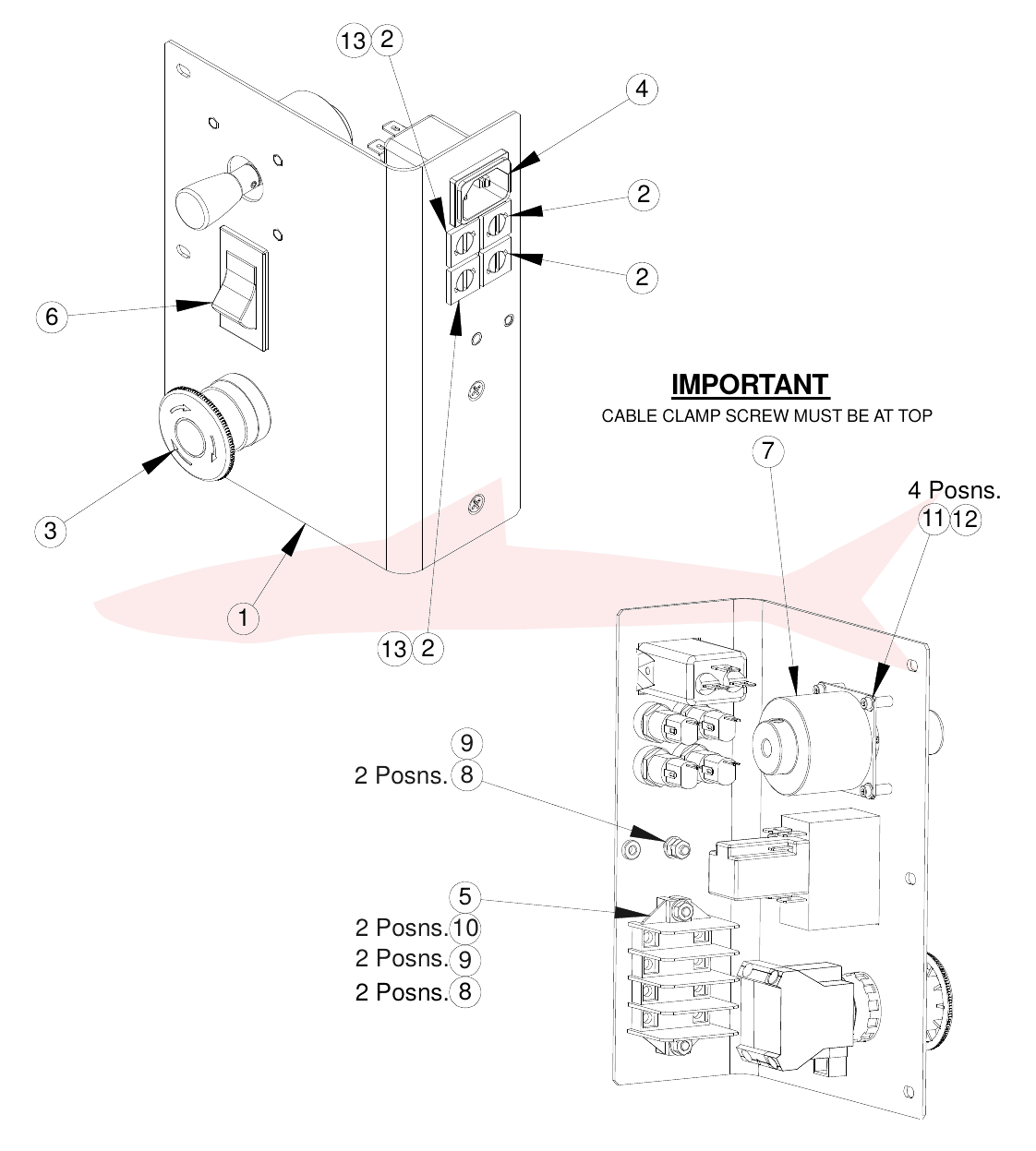

75-349-01 Control Panel Assembly

Morgana DigiCreaser · Панель управления

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Control Panel	72-008-01
2	FUSE HOLDER - Ø5 x 20	613-352
3	EMERGENCY STOP SWITCH - Double Pole	613-365
4	IEC PLUG FILTER - CEE22	651-047
5	Tab Terminal Block - 4 way	651-109
6	SWITCH - System	652-011
7	JOYSTICK - Multi-Function - Digicreaser	144-04-04
8	NUT - Full - M4	461-01-040
9	WASHER - Plain - M4	481-040
10	Screw - Csk Hd. Taptite - M4 x 16 Lg	402-02-040-016
11	Screw - Socket Cap Hd. - M2.5 x 8 Lg	403-01-025-008
12	WASHER - Plain - M2.5	481-025
13	FUSE - 4.0A - 20mm x 5mm - ANTI-SURGE	681-015

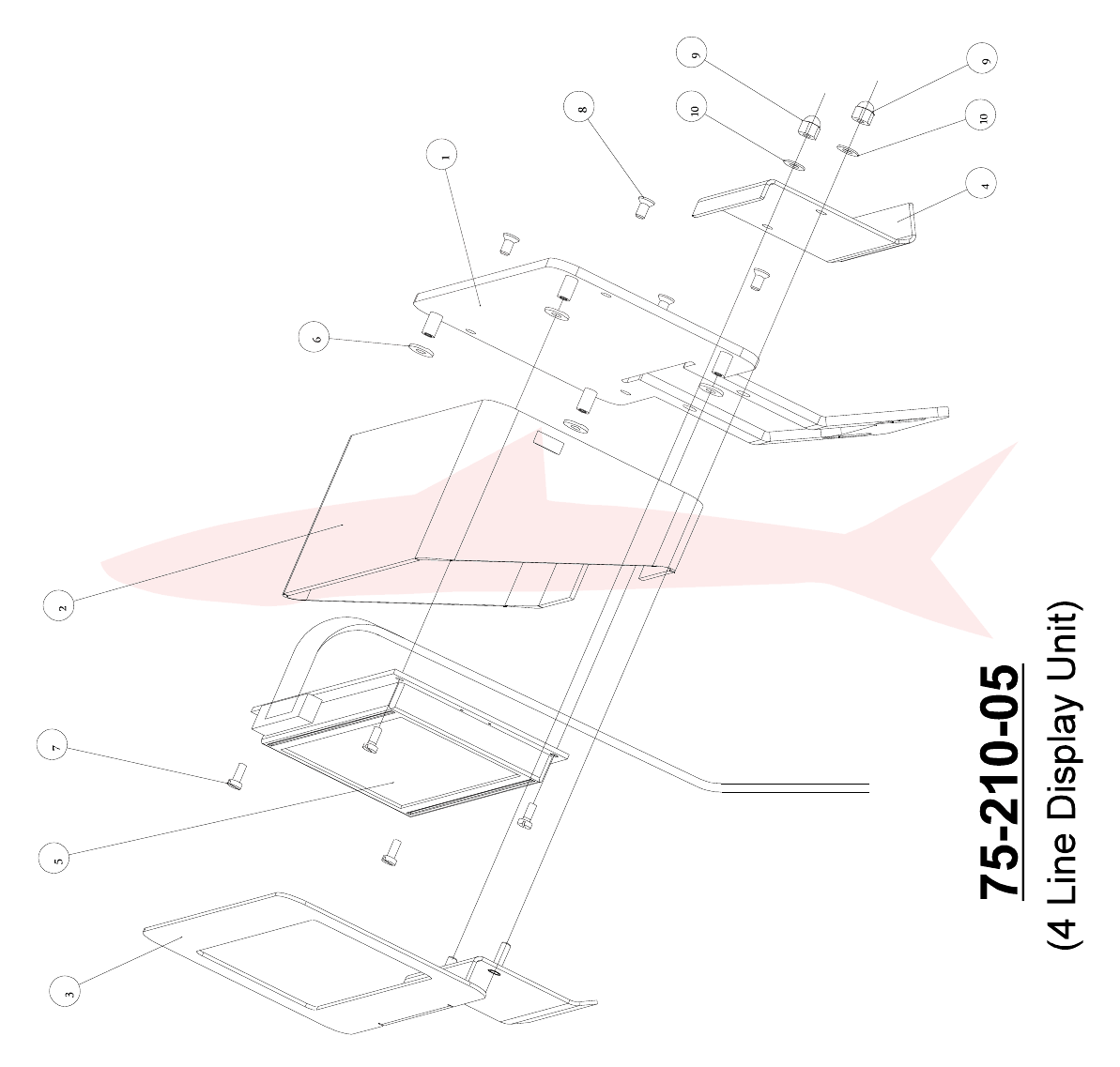

75-210-05 4 Line Display Unit

Morgana DigiCreaser · Дисплей

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Display Post - 4 Line	75-211-03
2	Display Hood - 4 Line	75-214-02
3	Display Hood Bezal - 4 Line	75-215-05
4	Display Unit Cable Cover	75-216-03
5	LCD Display Module (4 x 20) & Lead Assy	75-183
6	Washer - Nylon - M3	601-130
7	Screw - Ch Hd Slotted - Nylon - M2.5 x 6	601-157
8	Screw - Csk Hd. Taptite - M3 x 6 Lg	402-02-030-006
9	Domed Nut - M3	463-01-030
10	Washer - Plain - M3	481-030

Номера в кружке — сборочные узлы (поставляются в сборе).

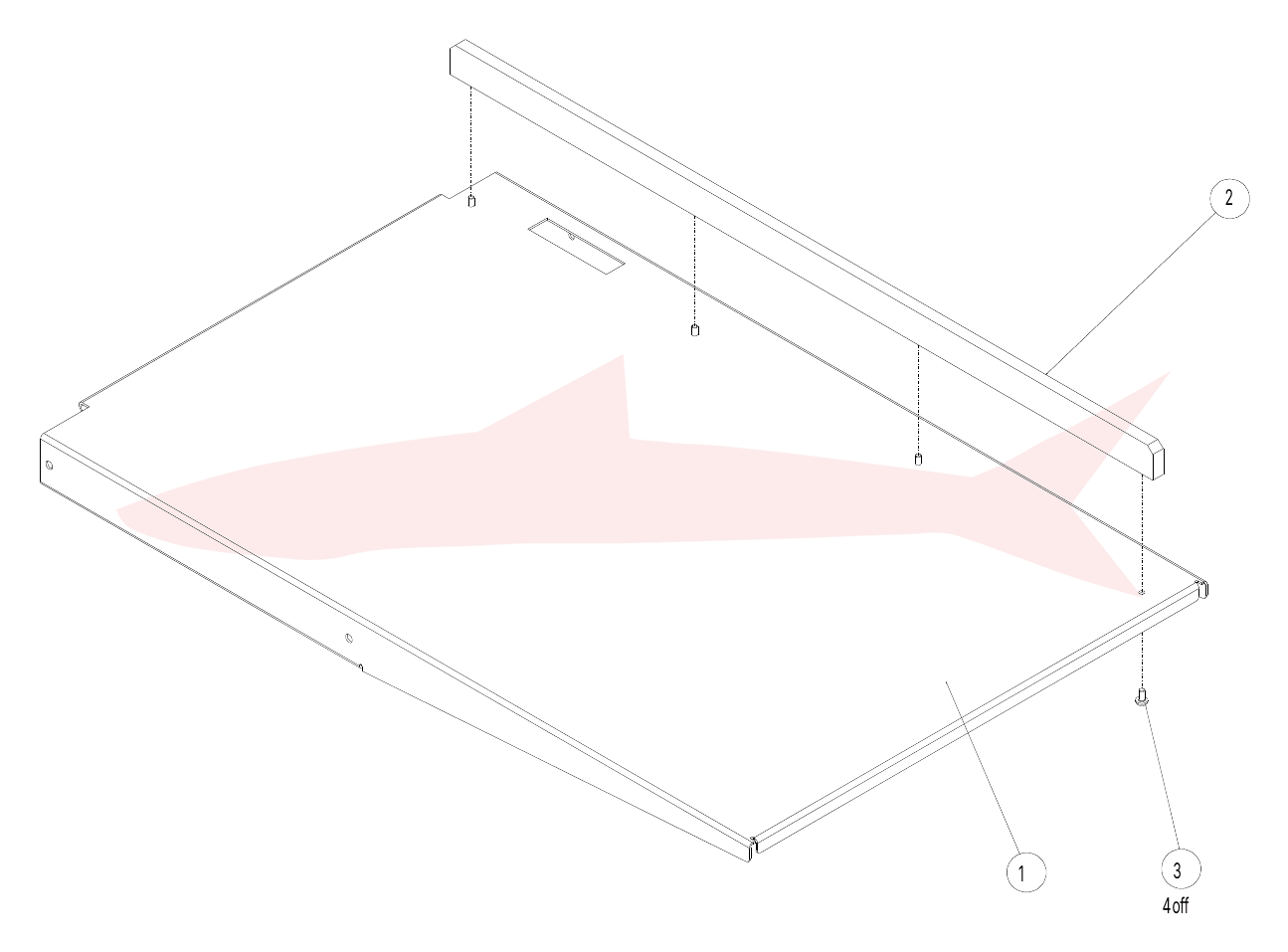

7-03-12 Feed Bed Assembly

Morgana DigiCreaser · Стол подачи

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Feed Bed	72-004-01
2	SIDELAY - Metric	72-005-02
3	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008

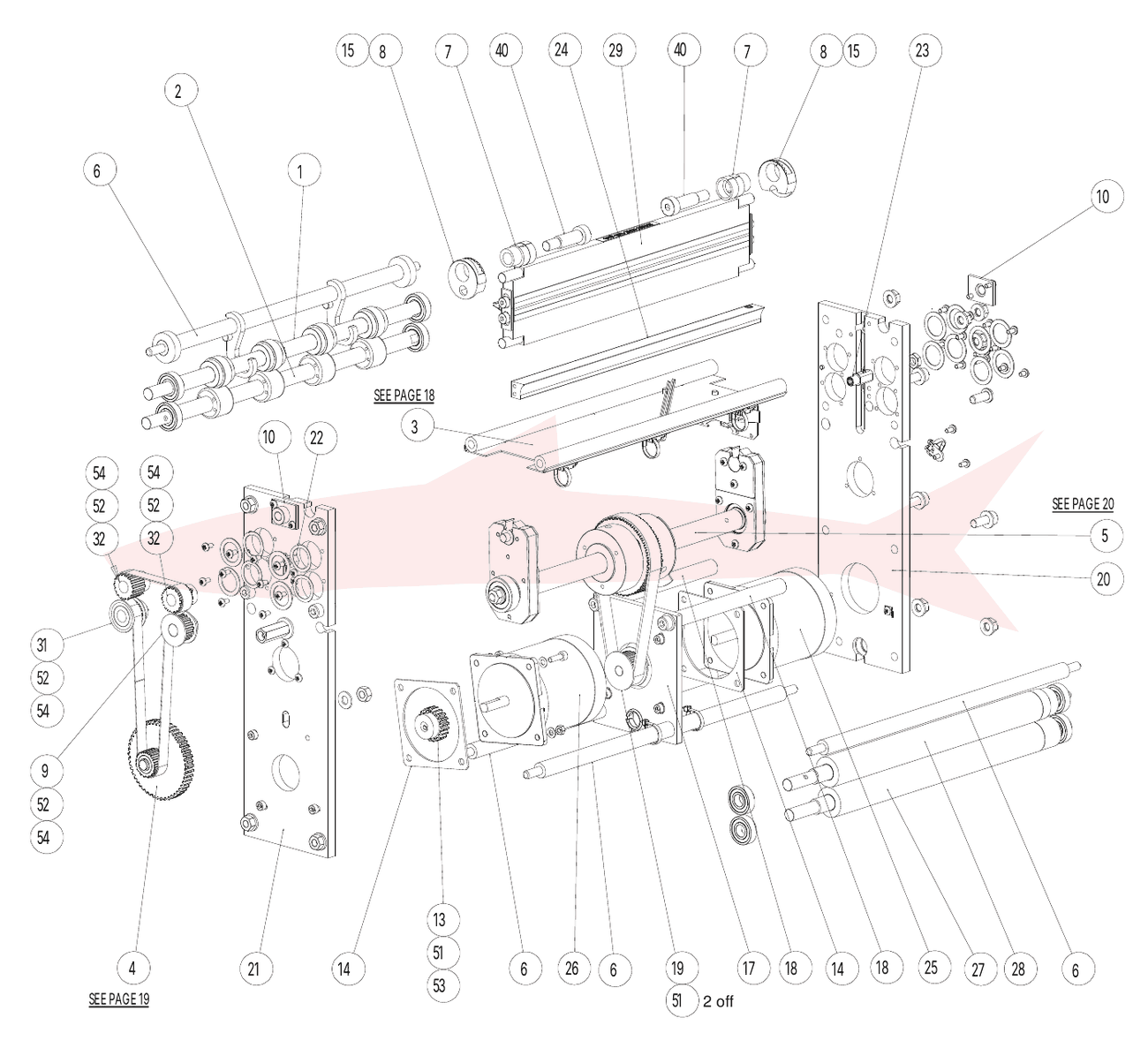

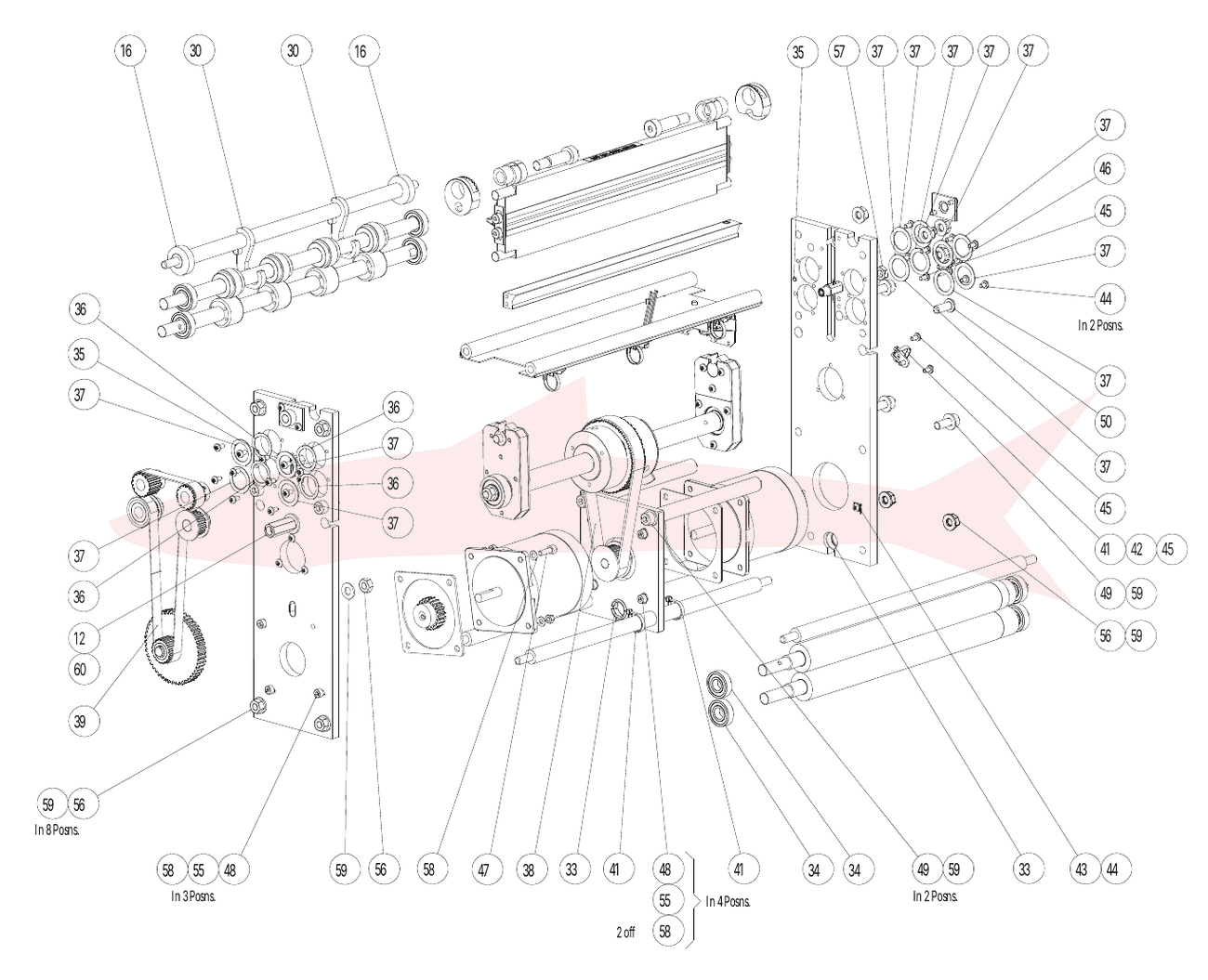

7-06-12 Creasing Unit

Morgana DigiCreaser · Биговальный узел

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Upper Output Shaft Assy	76-250-01
2	Lower Output Shaft Assy	76-251-01
3	Splash Guard Assy	76-04-01
4	Idler Gear Assy	76-05-01
5	Crank Shaft Assy	76-06-01
6	TIE BAR - AutoCreaser	76-003
7	BLADE ADJUSTMENT CAM	76-011
8	ADJUSTMENT DISK - AutoCreaser	76-012
9	TIMING PULLEY - 16XL - Short Hub	76-034-06
10	LOCK NUT - Blade Cam	76-047
12	TILT PILLAR - AutoCreaser MK3	76-054-03
13	STEPPER PINION - 20T AutoCreaser 50	76-062-04
14	STEPPER SHIM	76-065
15	LABEL - Blade Adjustment	76-101
16	BUFFER - Exit Guard	76-105
17	MTG. PLATE - Stepper Motor	76-121-01
18	TIE BAR - Female	76-122-01
19	TIMING PULLEY - 20XL - Wide Flanged	76-123-01
20	SIDE PLATE - Lay Side - Mk3	76-142-04
21	SIDE PLATE - AC33 Op. Side Mk3	76-142-05
22	LEAD - Paper Jam Sensor	76-166
23	LEAD - Dual Sensor Assy	76-167
24	LEAD - Paper Guide Sensor	76-168
25	BLADE MOTOR & LEAD ASSY	76-172
26	DRIVE MOTOR & LEAD ASSY	76-173
27	INPUT ROLLER ASSY. - Lower	76-175-01
28	INPUT ROLLER ASSY. - Upper	76-177-01
29	BLADE SET - 320 Wide Std. Groove	76-213-01
30	PERFORATOR STRIPPER ASSEMBLY	78-013
31	TIMING PULLEY Wide - 16XL - Flanged	56-003-02
32	TIMING PULLEY - 16XL - Un-Flanged	56-004-02
33	HOLE BUSHING - Split - Ø19	601-124
34	BEARING-Deep Groove Ball - 6001-ZZ	602-003
35	Spirol Pin - Ø4 x 12 Lg	603-046
36	Waved Washer - Ø21 x Ø27.5 x 3.0	604-071
37	SUPPORT WASHER - Ø12	605-052
38	TIMING BELT - 160XL - 15	607-042
39	TIMING BELT	607-048
40	Shoulder Bolt - Ø12(M10) x 30 Lg	608-019
41	TIE WRAP - Small	613-027
42	CABLE TIE MOUNTING	613-339
43	TERMINAL STRIP - 45° - Single	651-031
44	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
45	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
46	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
47	Screw - Socket Cap Head - M5 x 16 Lg	403-01-050-016
48	Screw - Socket Cap Head - M5 x 25 Lg	403-01-050-025
49	Screw - Socket Cap Head - M8 x 20 Lg	403-01-080-020
50	Screw - Button Hd. - M8 x 20 Lg	405-01-080-020
51	Screw - Socket Set Knurled - M5 x 6 Lg	407-01-050-006
52	Screw - Socket Set - Flat Point - M4 x 4 Lg	409-01-040-004
53	Screw - Socket Set - Flat Point - M5 x 5 Lg	409-01-050-005
54	Screw - Socket Set - Dog Point - M4 x 6 Lg	411-01-040-006
55	Nut - Full - M5	461-01-050
56	Nut - Full - M8	461-01-080
57	Half Nut - M8	462-01-080
58	Washer - Plain - M5	481-050
59	Washer - Plain - M8	481-080
60	Washer - Plain - M10	481-100

Номера в кружке — сборочные узлы (поставляются в сборе).

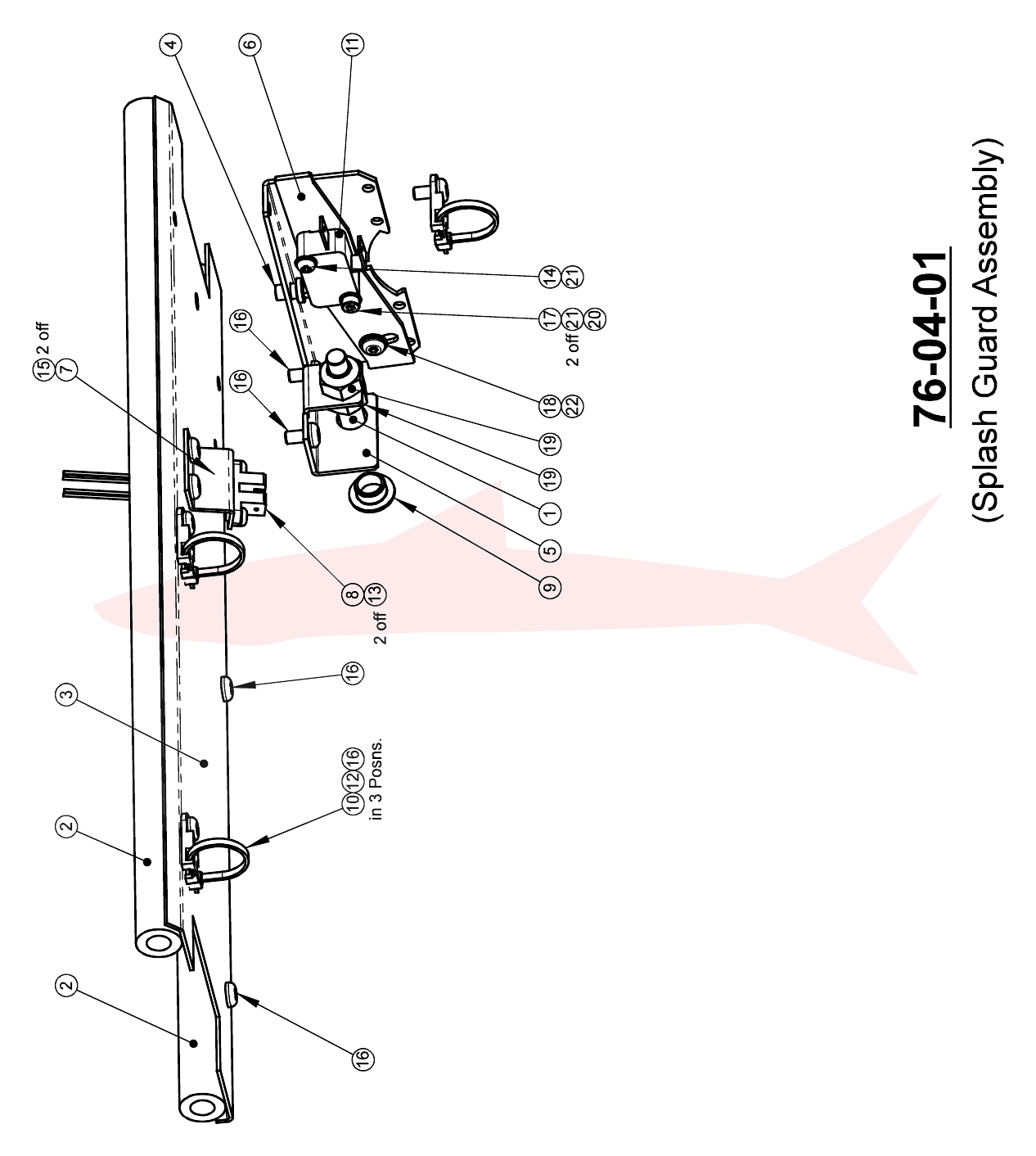

76-04-01 Splash Guard Assembly

Morgana DigiCreaser · Защитный кожух и датчики

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	STACKER SWITCH ASSY	75-040
2	TIE BAR - AutoCreaser - Female	76-004
3	SPLASH GUARD - Autocreaser 33	76-052-05
4	SHOULDERED PAD - AutoCreaser - Mk2	76-086-03
5	BRACKET - Combined Switch	76-131
6	ADJUSTER PLATE - V3 MicroSwitch	76-132
7	Slot Detector Bracket - Wide	76-163-01
8	SENSOR - Blade Position	76-169
9	EP Bush - Ø8 x Ø10 x Ø15 x 5.5	602-054
10	TIE WRAP - Small	613-027
11	MICROSWITCH	613-191
12	CABLE TIE MOUNTING	613-339
13	Screw - Pan Pozi Taptite - M3 x 6 Lg	401-02-030-006
14	Screw - Pan Pozi Taptite - M3 x 16 Lg	401-02-030-016
15	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
16	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
17	Screw - Socket Cap Head - M3 x 20 Lg	403-01-030-020
18	Screw - Button Hd. - M4 x 6 Lg	405-01-040-006
19	Nut - Full - M8	461-01-080
20	NUT - NYLOC - M3	464-01-030
21	Washer - Plain - M3	481-030
22	Washer - Plain - M4	481-040

Номера в кружке — сборочные узлы (поставляются в сборе).

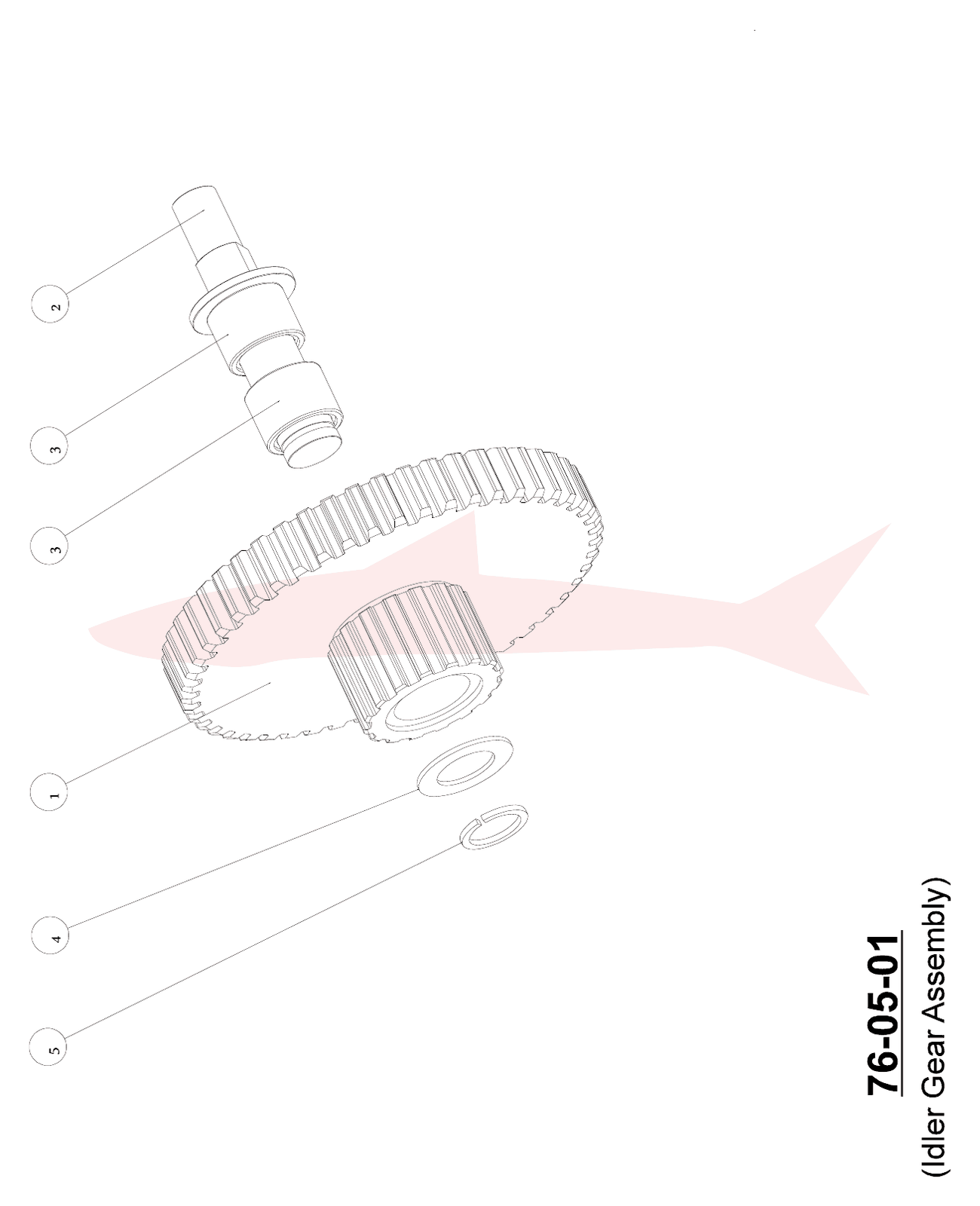

76-05-01 Idler Gear Assembly

Morgana DigiCreaser · Промежуточная шестерня

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	STEPPER IDLER - 50T Gear / 16XL Pulley	76-063-03
2	IDLER STUD - AutoCreaser 50	76-064-02
3	BEARING - Drawn Cup Needle Roller - HK1010	602-085
4	NYLON WASHER - Ø10.69 x 17.45 x 0.79	605-002
5	RETAINING RING - External - Ø10	615-043

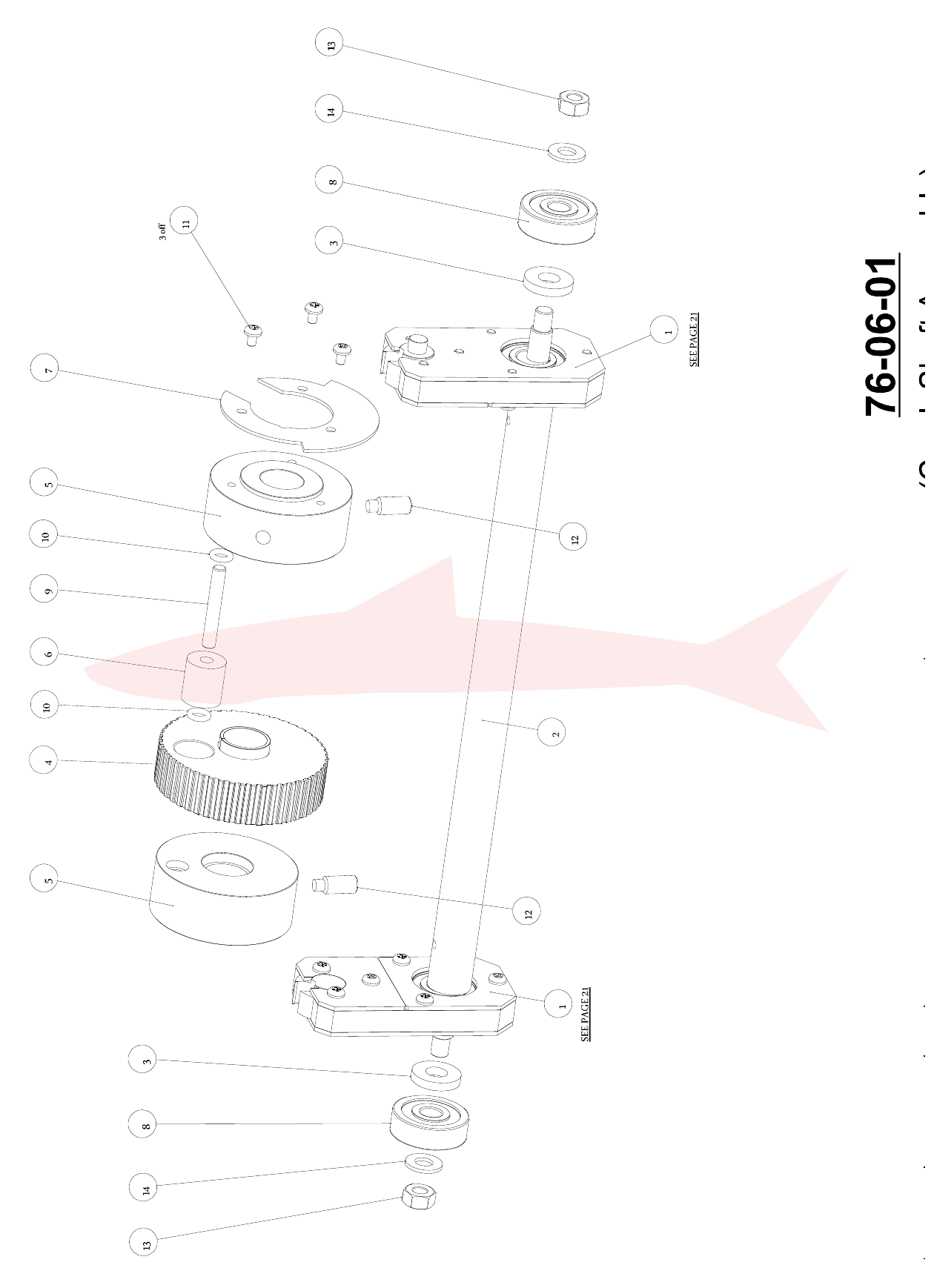

76-06-01 Crank Shaft Assembly

Morgana DigiCreaser · Коленчатый вал

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Power Link Assy	76-03-01
2	CRANK SHAFT - AutoCreaser	76-015-02
3	SPACER - Crank Shaft	76-016
4	PULLEY ASSY. - Crankshaft	76-125
5	TORSION HUB - AutoCreaser	76-126
6	Torsion Bush	76-127
7	Slot Detector Disk - Small	76-134-02
8	BEARING-DEEP GROOVE BALL - 6300-ZZ	602-082
9	DOWEL - Ø6 x 40 Lg	603-071
10	O'Ring	609-024
11	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
12	Screw - Socket Set - Dog Point - M8 x 20 Lg	411-01-080-020
13	Nut - Full - M8	461-01-080
14	Washer - Plain - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

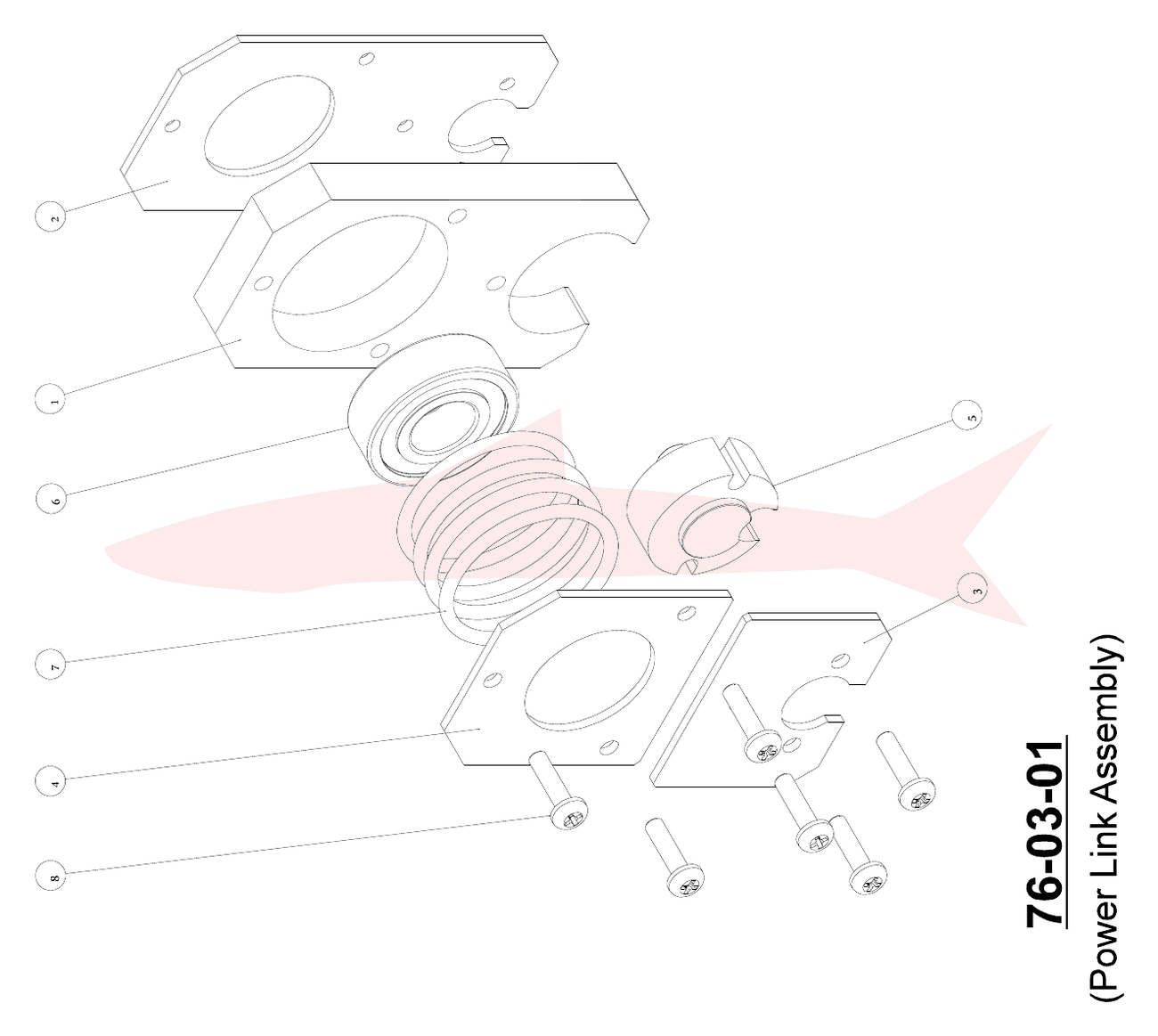

76-03-01 Power Link Assembly

Morgana DigiCreaser · Шатун привода ножа

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	POWER LINK - Blade Crank Shaft	76-076
2	LINK PLATE - Tapped	76-077
3	SHOCK RING PLATE	76-078
4	LINK - Bearing Plate	76-079
5	BEARING - Power Link	76-109
6	BEARING-Deep Groove Ball - 6202-ZZ	602-086
7	O'Ring	609-022
8	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016

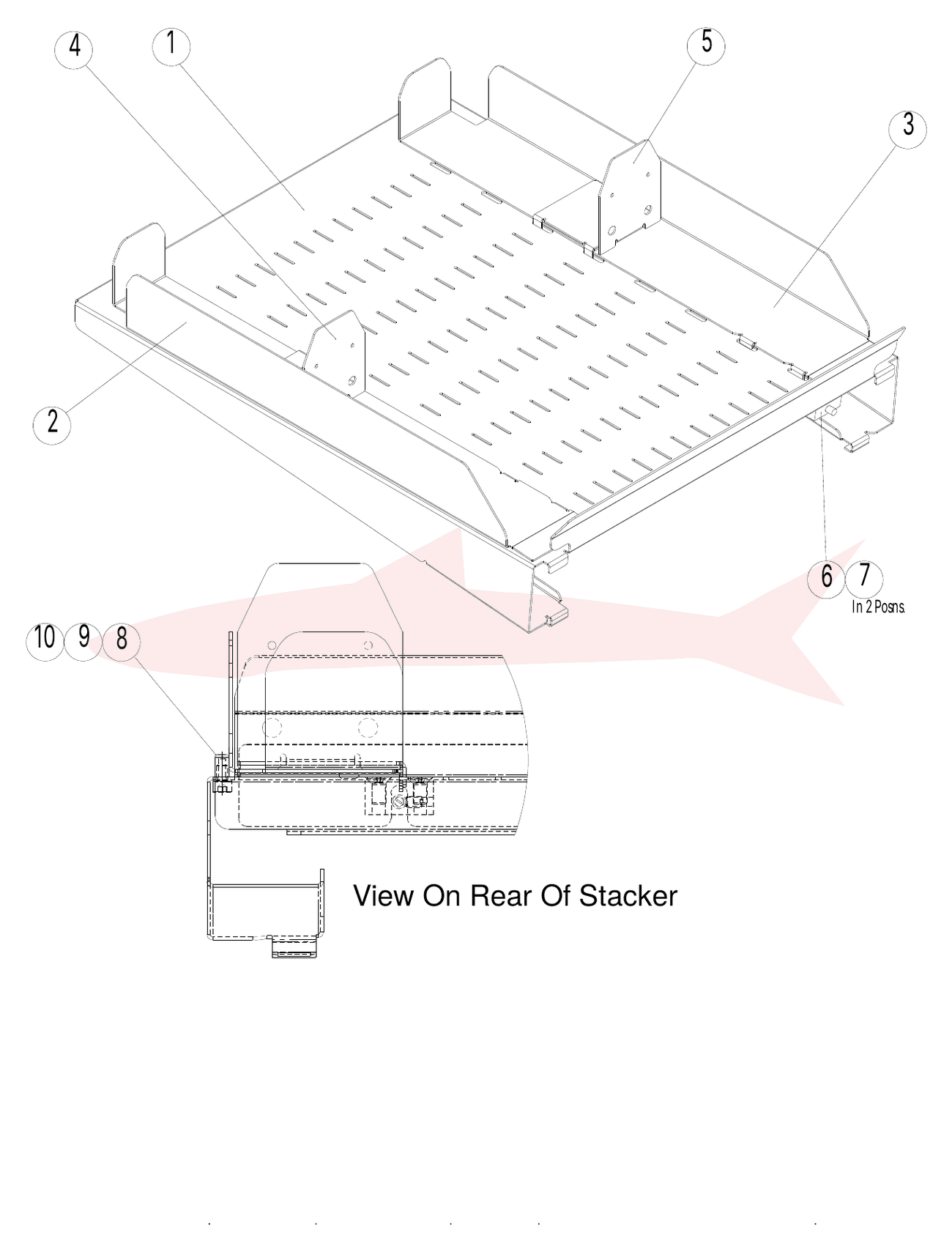

7-08-14 Stacker Assembly

Morgana DigiCreaser · Приёмный лоток

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Stacker Bed - Autocreaser 33	78-017-02
2	Stacker Side Guide - R/H - Slotted	78-067-01
3	Stacker Side Guide - L/H - Slotted	78-068-01
4	Stacker Back Stop - R/H - Slotted	78-069-01
5	Stacker Back Stop - L/H - Slotted	78-070-01
6	Actuator Assy. - Stacker	78-071-01
7	Screw - Csk Hd. Taptite - M5 x 10 Lg	402-02-050-010
8	Guide Stop - Stacker	78-073-01
9	Screw - Socket Cap Head - M4 x 6 Lg	403-01-040-006
10	Washer - Plain - M3	481-030

Номера в кружке — сборочные узлы (поставляются в сборе).

75-022-01 Moving Side Lay Assembly

Morgana DigiCreaser · Подвижный боковой упор

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MOVING SIDE LAY	72-020-01
2	HANDLE - Moving Sidelay	72-021-01
3	MAGNETIC STRIP	78-009-03
4	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006

770820 Final Assembly

Morgana DigiCreaser · Общая сборка

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MAIN FRAME ASSEMBLY - Desktop	7-01-15
2	LOADING TABLE ASSEMBLY	7-03-12
3	CREASING UNIT ASSY. - Autocreaser 33	7-06-12
4	STACKER ASSEMBLY	7-08-14
5	HINGE PLATE - AutoCreaser	71-011
6	COVER BRACKET - Mk2	71-012-02
7	LOCKING STUD - Clamp	71-020
8	Tilt Washer	71-025
9	TIE BAR - Frame - DigiCrease	72-006-01
10	Tie Bar - Feed Bed	72-006-02
11	Pillar - Feed Bed	72-007-01
12	MOVING SIDELAY ASSEMBLY	75-022-01
13	Hinge Shaft - Digicrease	76-049-05
14	Entry Guard - DigiCrease	76-050-06
15	EXIT GUARD - AutoCreaser	76-051
16	HINGE PILLAR - DigiCrease	76-053-03
17	Label - Roller Tilt	96-053
18	LABEL - Lock	96-060
19	Tapered Ferrule	601-111
20	WASHER - Self Aligning	605-055
21	THRUST WASHER - Ø12.7 x Ø8.00 x 0.81	605-056
22	LOBE KNOB - Female - M8	606-035
23	EDGING STRIP	609-009
24	MICROSWITCH	613-351
25	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
26	Screw - Socket Cap Head - M3 x 16 Lg	403-01-030-016
27	SCREW - Socket Button Head - M8 x 16 Lg	405-01-060-012
28	Screw - Button Hd. - M8 x 20 Lg	405-01-080-020
29	SCREW - Tamperproof - M4 x 6 Lg	406-01-040-006
30	NYLOC Nut - M3	464-01-030
31	Washer - Plain - M3	481-030
32	WASHER - Plain - M6	481-060
34	LABEL - Safety Warnings	123-059

Номера в кружке — сборочные узлы (поставляются в сборе).

7-05-14 Optional Floor Standing Base

Morgana DigiCreaser · Опция: напольная подставка

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	PLINTH - Base	72-003-02
2	TIE BAR - Frame - DigiCrease	72-006-01
3	Base Frame	72-011-01
4	BASE COVER	72-012-01
5	Short Wheel Spacer	72-014-01
6	Wheel Shaft - Rear	72-015-01
7	Wheel Shaft - Front	72-015-02
8	Wheel	617-011
9	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
10	SCREW - Socket Cap Head - M5 x 20 Lg	403-01-050-020
11	SCREW - Socket Cap Head - M8 x 16 Lg	403-01-080-016
12	SCREW - Socket Button Head - M6 x 16 Lg	405-01-060-016
13	SCREW - Socket Button Head - M8 x 16 Lg	405-01-080-016
14	NUT - Full - M6	461-01-060
15	WASHER - Plain - M6	481-060
16	WASHER - Plain - M8	481-080
