Morgana AutoCreaser Pro XW — каталог запчастей

Автоматическая биговальная машина. Parts Manual 70-225-01, issue A (ноябрь 2022), с серийного № L145C00103.

145-117275Main Assembly — основная рама
75-424-07Control Leg Assembly — блок управления (стойка)
75-546-01Pump Overload Assembly — защита компрессора от перегрузки
7-03-14Feed Bed Assembly — узел подачи
145-117255Final Assembly — общая сборка
75-01-07Control System Assembly — система управления
73-08-01Manifold Tube Assembly — воздушный коллектор

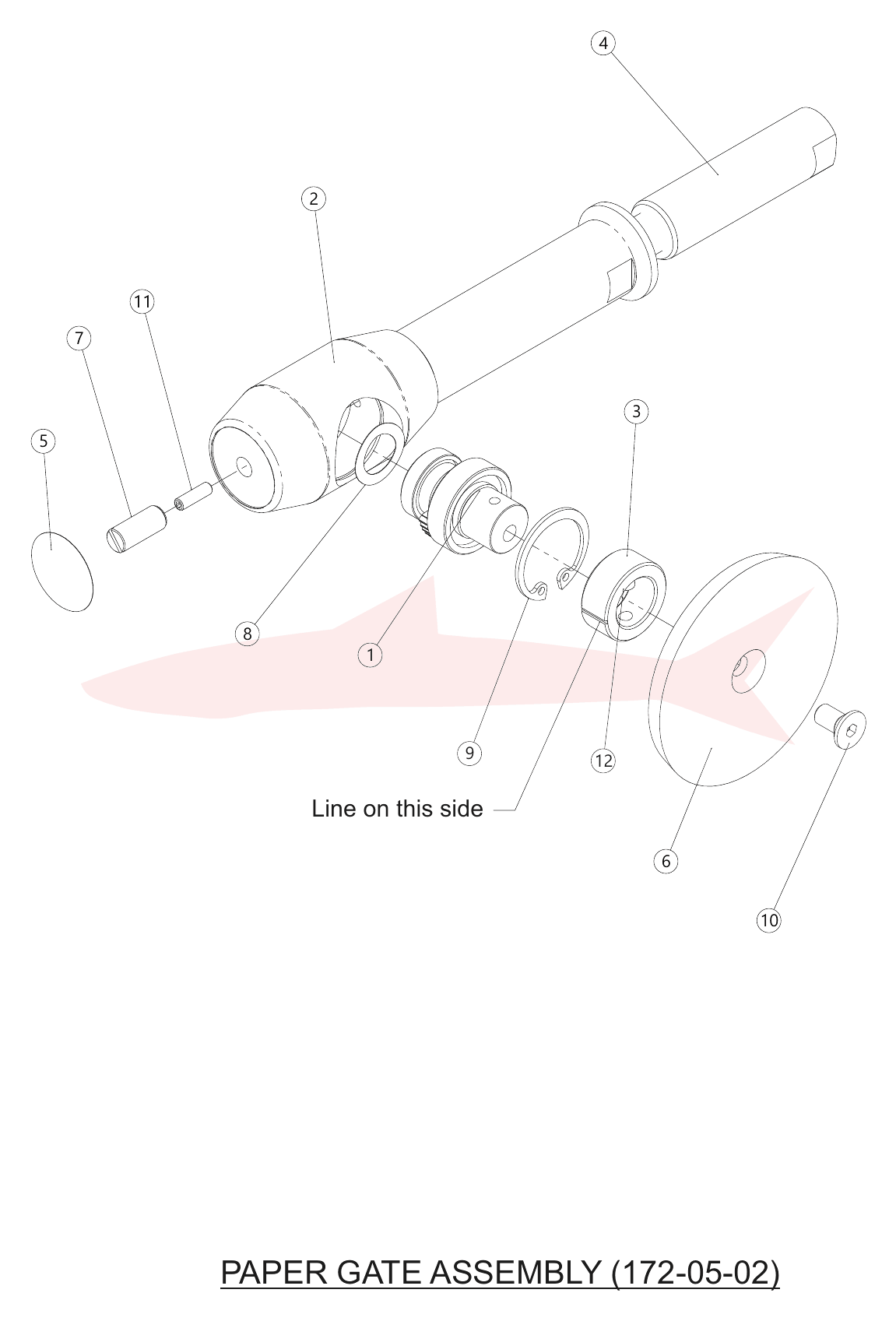

172-05-02Paper Gate Assembly — заслонка подачи бумаги

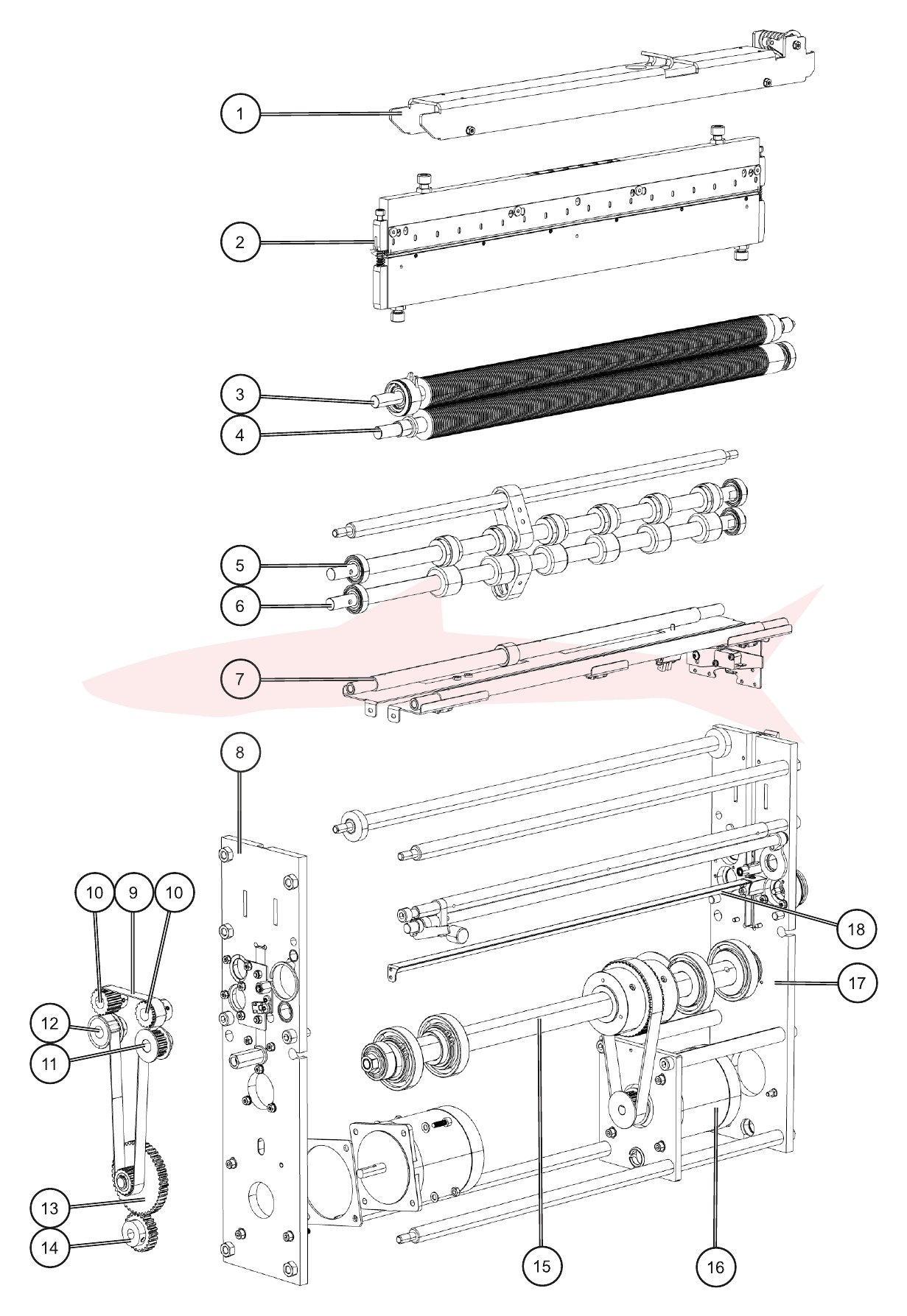

145-117070Creaser Unit — биговальный узел

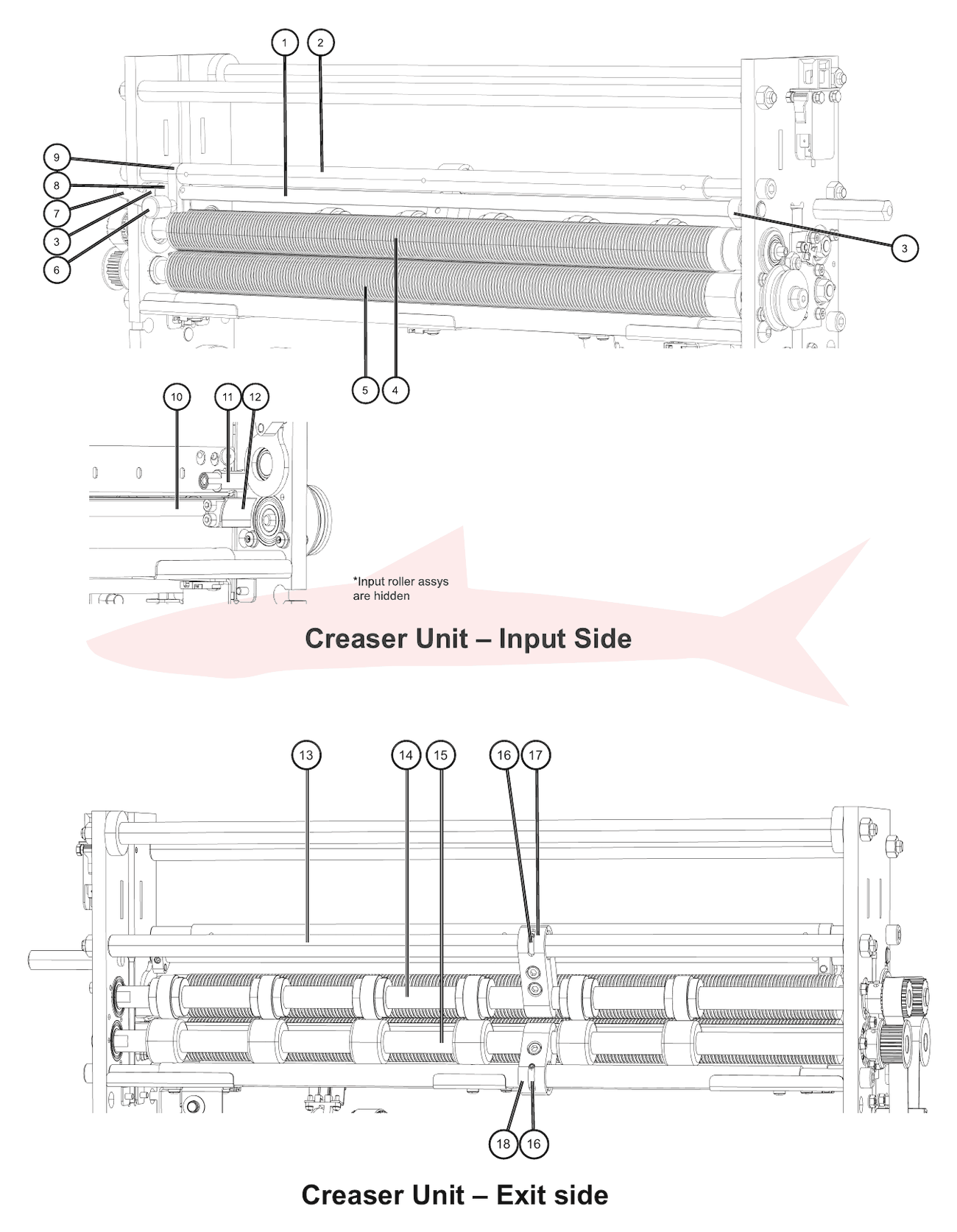

145-117070Creaser Unit — Input / Exit Side — биговальный узел · сторона входа и выхода

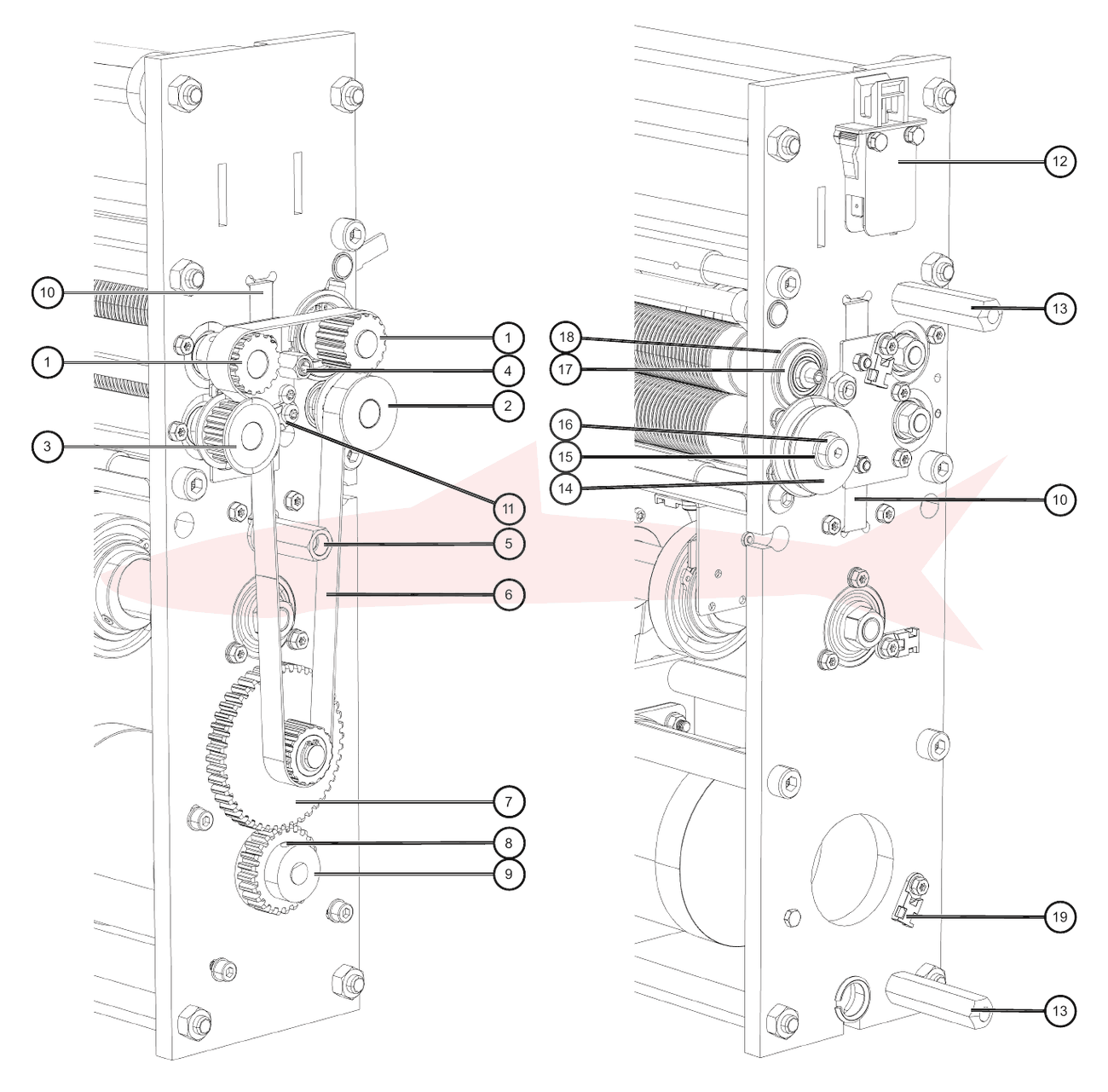

145-117070Creaser Unit — Drive Side — биговальный узел · сторона привода

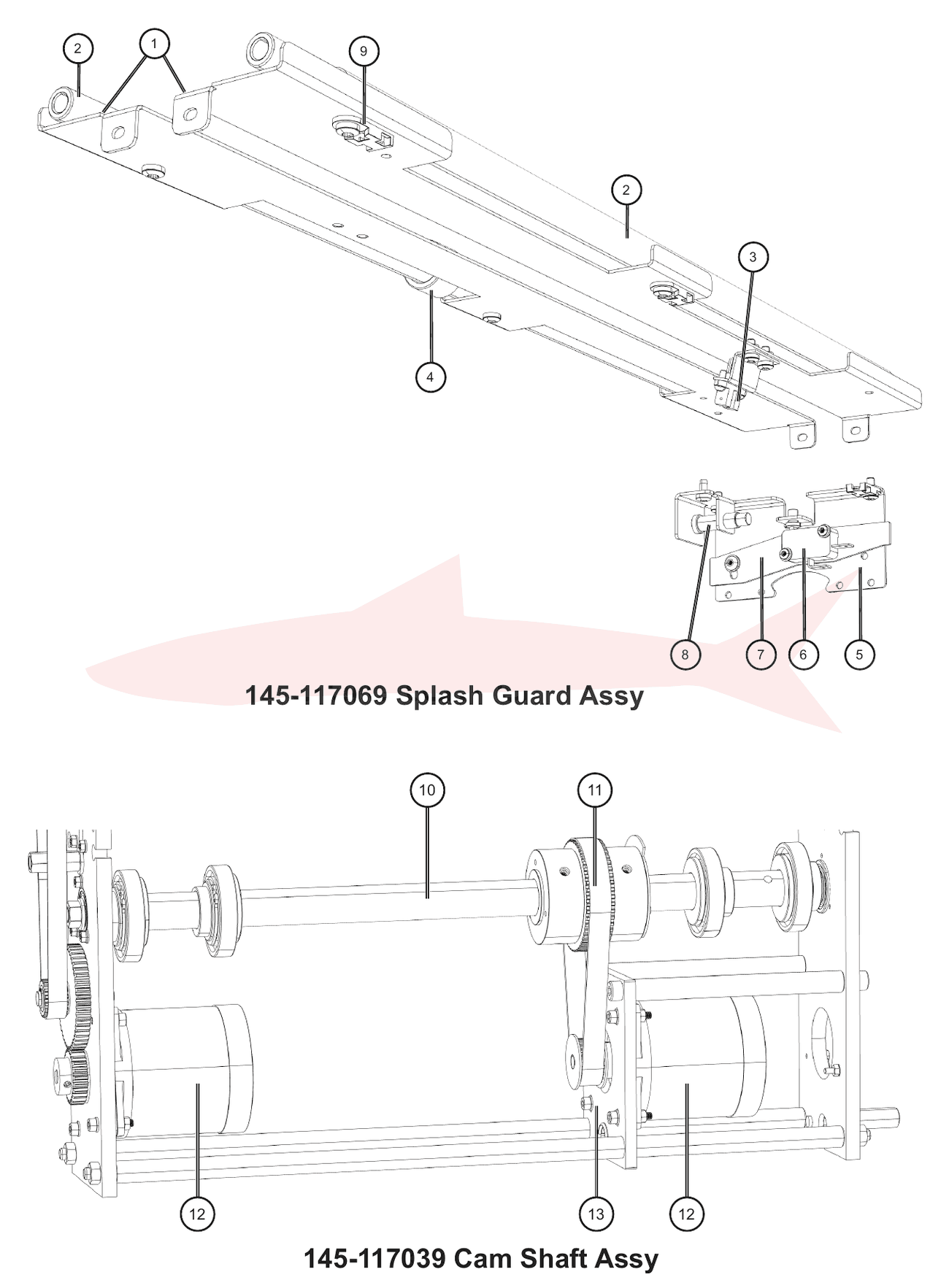

145-117070Splash Guard & Cam Shaft Assemblies — биговальный узел · защитный кожух и кулачковый вал

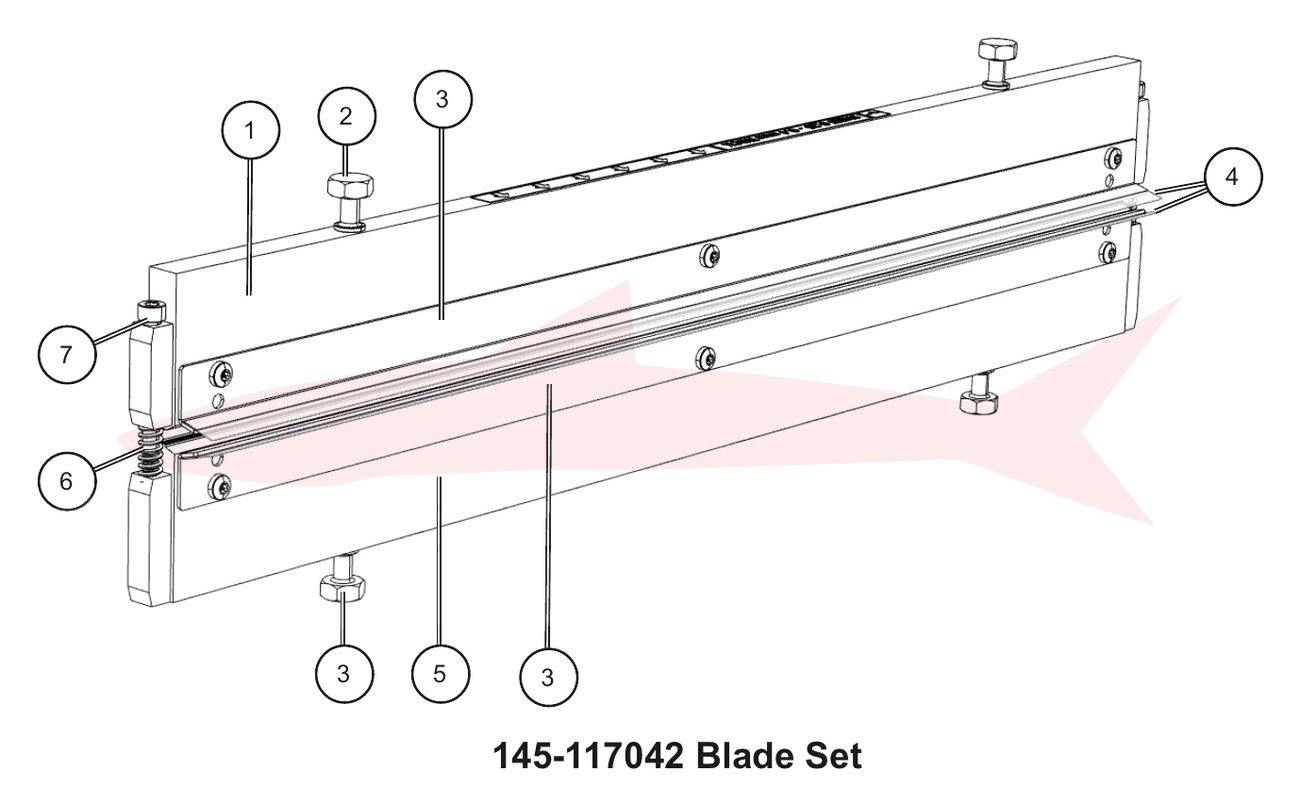

145-117042Blade Set — комплект ножей

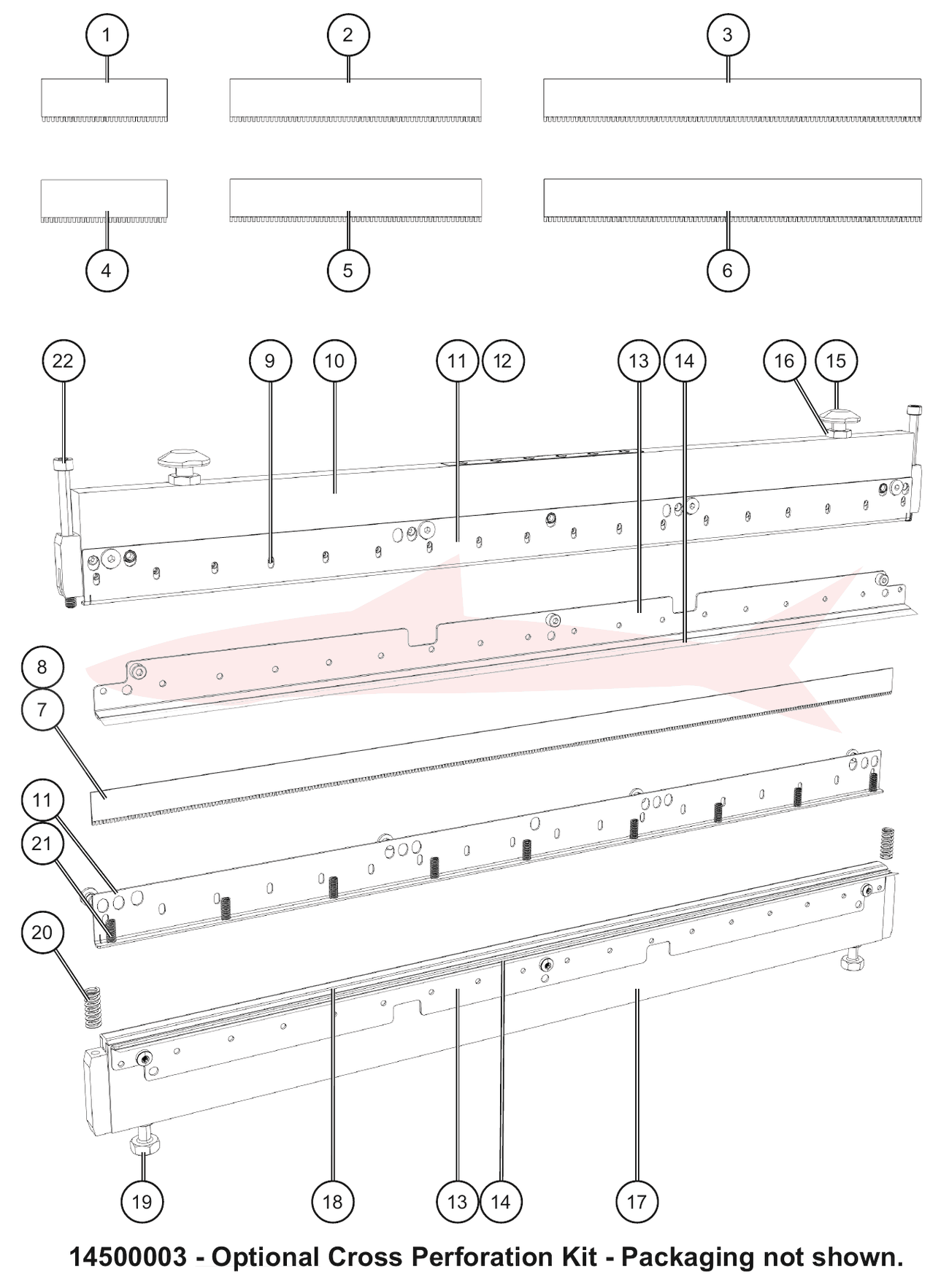

14500003Optional Cross Perforation Kit — опция: поперечная перфорация

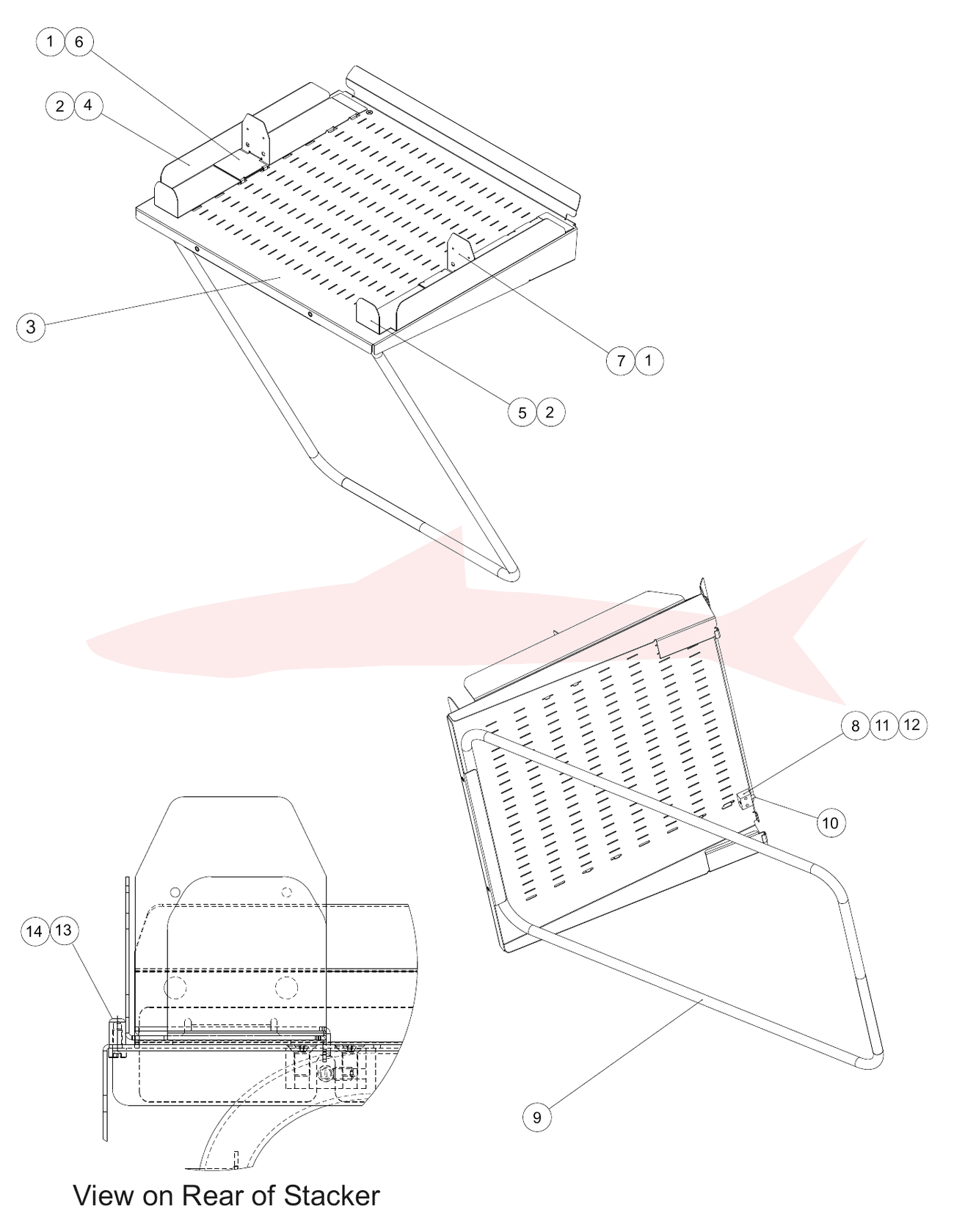

7-08-13Stacker Assembly — приёмный лоток

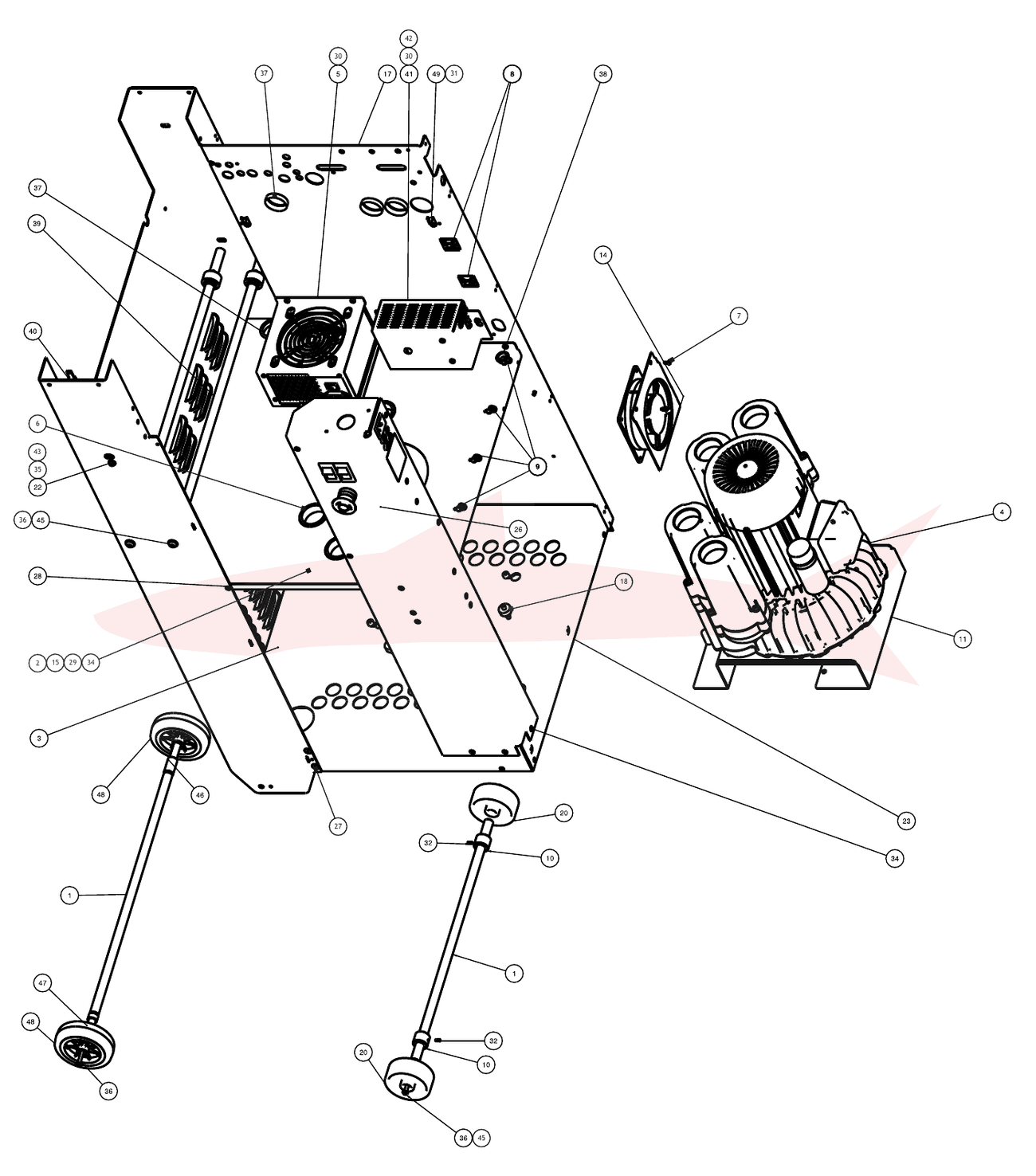

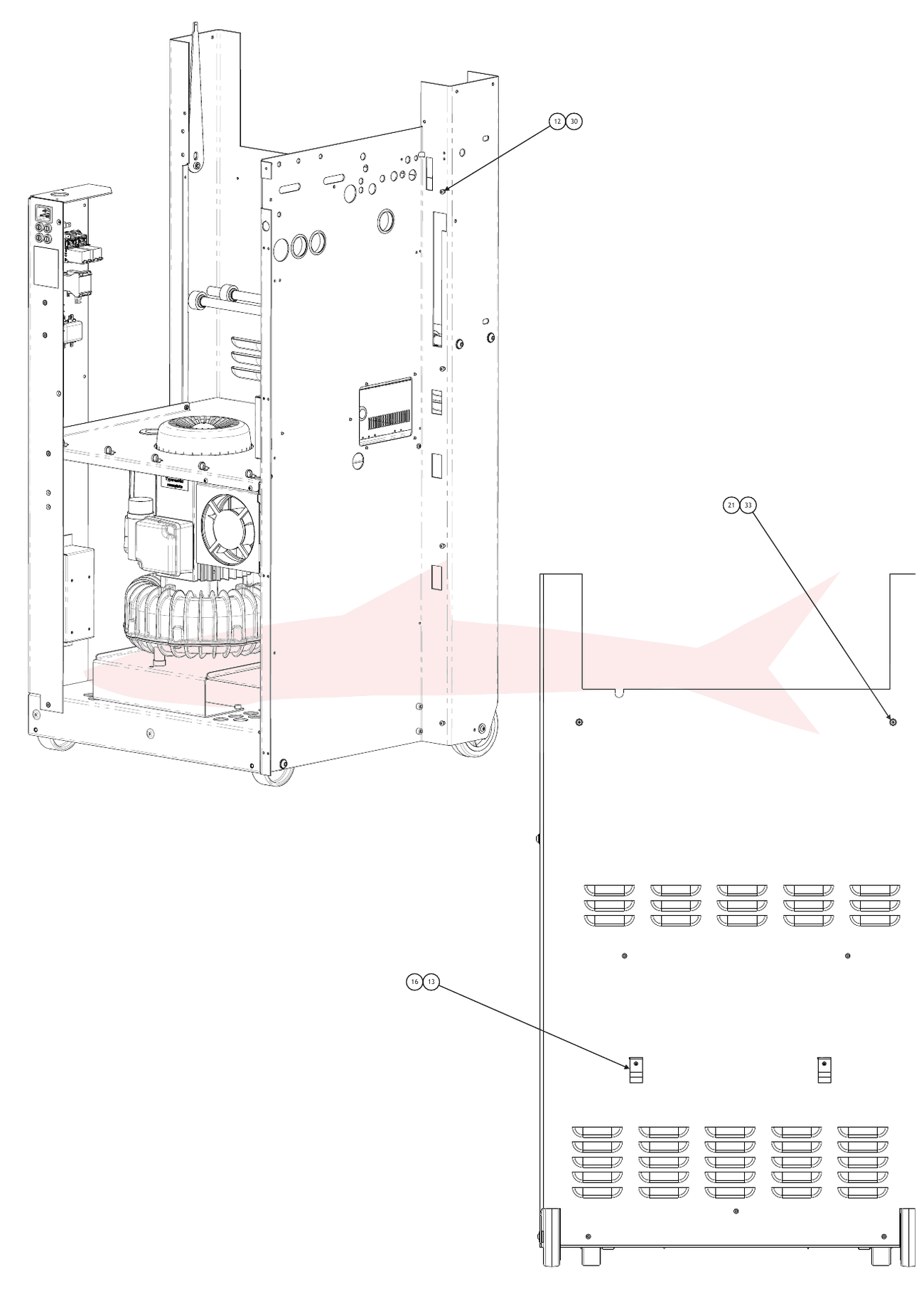

145-117275 Main Assembly

Morgana AutoCreaser Pro XW · Основная рама

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Axle - Main Wheels - Autocreaser 50	71-052-01
2	Baffle Plate AC PRO XW	145-117444
3	Plinth - Autocreaser Pro 50	71-072-02
4	Blower SV130/5 EW	621-046-UL
5	Bracket & Power Supply Assembly	145-116992
6	Bung - Compressor	91-025
7	Screw-Skt. Button Head-M4 X 8 Lg. (Zc)	405-01-040-008
8	Cable fastener MB4A	60634-UL
9	Cable Tie And Mount - Nylon Push-Fit	650-028
10	Collar Ø15.3 X Ø25 X 20 Lg (M4)	71-055-01
11	Compressor Support	75-597-01
12	Spirol Spacer - Ø4 x 4 Long	603-041
13	Screw-Countersunk Pozi Taptite-M3X8(Zc)	402-02-030-008
14	FAN ASSEMBLY	75-316-02
15	Grommet edging 1,5mm	57801
16	Hoop Hook - Autocreaser	78-057-01-63
17	Main Frame - AC XW	145-117274B63
18	Modified Vibration Mount	71-505-01
19	Nut M6M M 6-8 fzb	98001
20	Nylon Wheel	62-006
21	Pad - Stacker	71-015
22	Pivot Bush	71-010
23	Blower Support	71-053-02
25	Screw MC6S M 6x16 H 10.9 fzb	99254
26	CONTROL LEG ASSY - AC50 PRO (UL)	75-424-07
27	Screw MF6S M6x12 H 10.9 fzb	99163
28	Screw MFT M 4x8 8.8 fzb	99529
29	Screw MRT M4x 8 H 8.8 fzb	99575
30	Screw MRT-TT M4x 8 Hfzb	99415
31	Screw MRT-TT M4x 6 Hfzb	99416
32	Screw SK6SS M 4x 8 steel	99026
33	Screw-Countersunk Pozi Taptite-M4X6(Zc)	402-02-040-006
34	Screw MFT-TT M4x10 Hfzb	99414
35	Screw-Skt. Button Head-M6 X…	405-01-060-012
36	Screw K6S M8x16 10.9 fzb	99513
37	Snap Bushing - Ø38 Hole - Ø33.3 Bore	601-015
38	Snap Bushing Ø19 Hole - Ø15.5 Bore	601-076
39	Tie Bar - Support - Autocreaser Pro XL	145-116991
40	Tilt Lever AC XW	145-117272
41	TRANSFORMER ASSEMBLY - 230V TO 110V	75-530-01
42	Washer BRB 4,3x9x08 steel fzb	97175
43	Washer BRB 6,4x10x0,5 steelfzb	97020
44	Washer BRB 6,4x12x1,5 steelfzb	97006
45	Washer BRB 8,4x16x1,5 fzb	97111
46	Wheel Tube - Lay Side - Autocreaser 50	91-006-06
47	Wheel Tube - Op. Side - Aut…	91-006-05
48	Wheel Ø100 X 28 491145	617-008
49	Cable Tie Mounting (M4 Fixing)	613-339
50	Screw-Skt. Button Head-M8 X 80 Lg. (Zc)	405-01-080-080
51	Screw MC6S M 6x10 H 8.8 fzb	99154

Номера в кружке — сборочные узлы (поставляются в сборе).

75-424-07 Control Leg Assembly

Morgana AutoCreaser Pro XW · Блок управления (стойка)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FUSE LEAD PSU - Mains	75-184-02
3	Label - Fuse Ratings (UL)	75-629
4	CONTROL LEG	75-417-01-67
5	Mains Cover - AC33	75-507-01
6	FUSE - 5A - 20mm x 5mm - ANTI-SURGE	47061
7	CABLE TIE MOUNTING	613-339
8	FUSE HOLDER - Ø5 x 20	96833
9	EMERGENCY STOP SWITCH - Double Pole	613-365
10	Mains Inlet - 20A	651-101
11	Tab Terminal Block - 4 Way	651-109
12	SWITCH - System	652-011
14	Mains Filter	680-009
15	FUSE - 4.0A - 20mm x 5mm ANTI-SURGE	30603
16	Screw - Csk Hd. Taptite - M4 x 16 Lg	402-02-040-016
17	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
18	NUT - Full - M4	461-01-040
19	WASHER - Plain - M4	481-040
20	WASHER - Shakeproof - M4	97015
21	FUSE HOLDER - PANEL MTD. (Ø6.3 X 32) 20A	652-046
22	FUSE - ANTI-SURGE 20A (6.3 X 32)	652-050
23	PUMP OVERLOAD ASSY	75-546-01
24	GROMMET EDGING No. 12	60631

Номера в кружке — сборочные узлы (поставляются в сборе).

75-546-01 Pump Overload Assembly

Morgana AutoCreaser Pro XW · Защита компрессора от перегрузки

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Pump Overload PCB Assy	75-542
2	Enclosure - Pump Overload	75-545-01
3	Grommet - Ø12.7 x Ø15 x Ø20 x 1.6	601-084
4	Screw - Pan Pozi Taptite - M4 x 10 Lg	99419
5	Nut - Full - M4	98003
6	Washer - Plain - M4	481-040
7	Washer - Shakeproof - M4	97015

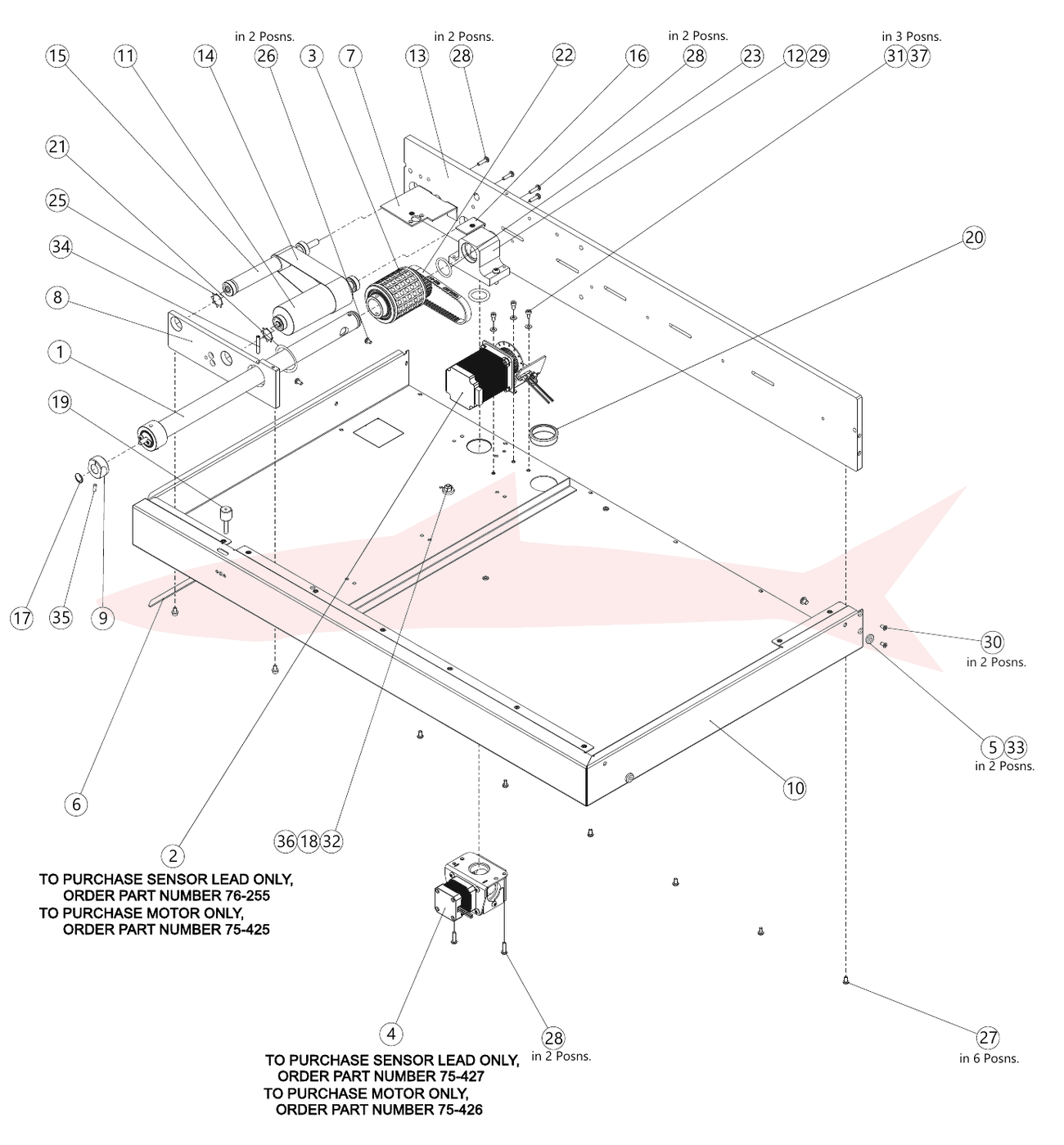

7-03-14 Feed Bed Assembly

Morgana AutoCreaser Pro XW · Узел подачи

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	CHOKE BLEED ASSEMBLY - AutoCreaser50	73-05-06
2	VACUUM DRUM DRIVE ASSY. - AutoCreaser Pro	73-06-02
3	VACUUM ROLLER ASSY. - AutoCreaser 50 Mk4	73-07-01
4	Butterfly Valve - Stepper	175-28-01
5	Key Hole Latch - Creaser	73-004
6	FEED BED SPACER - Foam	73-009
7	BELT SUPPORT - AutoCreaser 50	73-012-02
8	SUPPORT PLATE - AutoCreaser 50	145-114394
9	KNOB - Vac Bleed	73-066-01
10	FEED FRAME - AutoCreaser 50 Mk4	73-071-01
11	FEED DRUM ASSEMBLY - Idler	73-075-01
12	VACUUM DRUM MOUNTING - AC50 Mk4	73-077-01
13	MANIFOLD PLATE - AutoCreaser 50 Mk4	73-080-01
14	Feed Belt	93-021
15	Feed Drum Assy - Drive	93-032
16	Support Bracket - Control Bed - M3	93-033-02
17	LABEL - Papergate 'UP'	94-021
18	Clamp Washer	51-095
19	UNIVERSAL KNOB ASSY - M6 x 25 Lg. - Black - Ø16	28-003
20	Snap Bushing Ø33.3 x Ø38	601-015
21	Waved Washer	604-062
22	TIMING BELT - 120 XL - 037	607-017
23	'O' Ring	609-008
24	'O' Ring	609-030
25	Metric Push-in Fix	615-035
26	Screw - Pan Pozi Taptite - M4 x 6 Lg	99416
27	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
28	Screw - Pan Pozi Taptite - M4 x 16 Lg	99432
29	Screw - Pan Pozi Taptite - M5 x 20 Lg	99544
30	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
31	SCREW - Socket Cap Head - M4 x 8 Lg	403-01-040-008
32	Screw - Socket Cap Head - M6 x 10 Lg	403-01-060-012
33	Screw - Button Hd. - M6 x 6 Lg	405-01-060-006
34	Screw Skt Cone Pt - M5 x 30 Lg	408-01-050-030
35	Screw - Skt Set Screw - Flat Pt. - M4 x 12 Lg	409-01-040-012
36	Nut - Full - M6	461-01-060
37	WASHER - Plain - M4	481-040

Номера в кружке — сборочные узлы (поставляются в сборе).

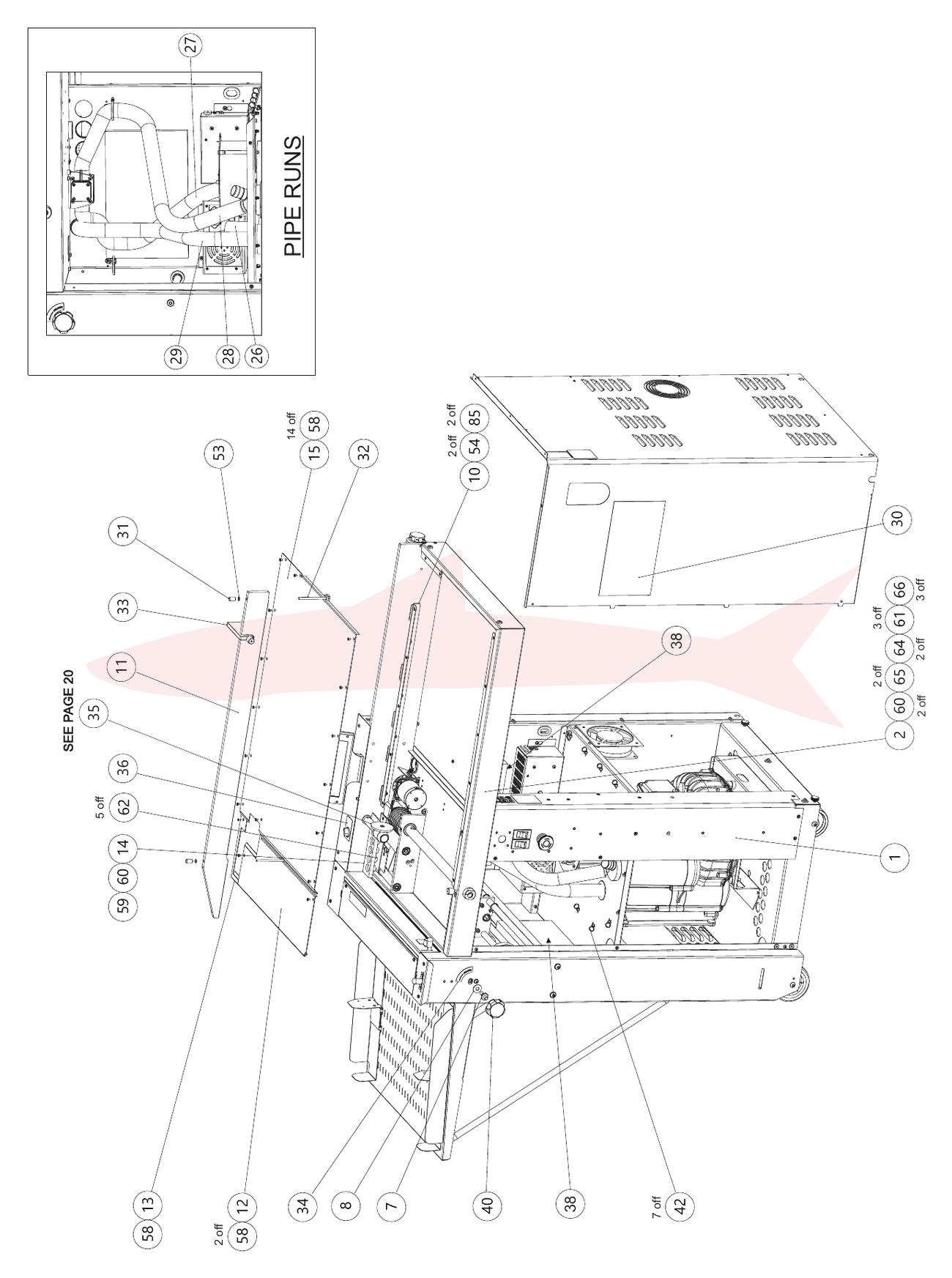

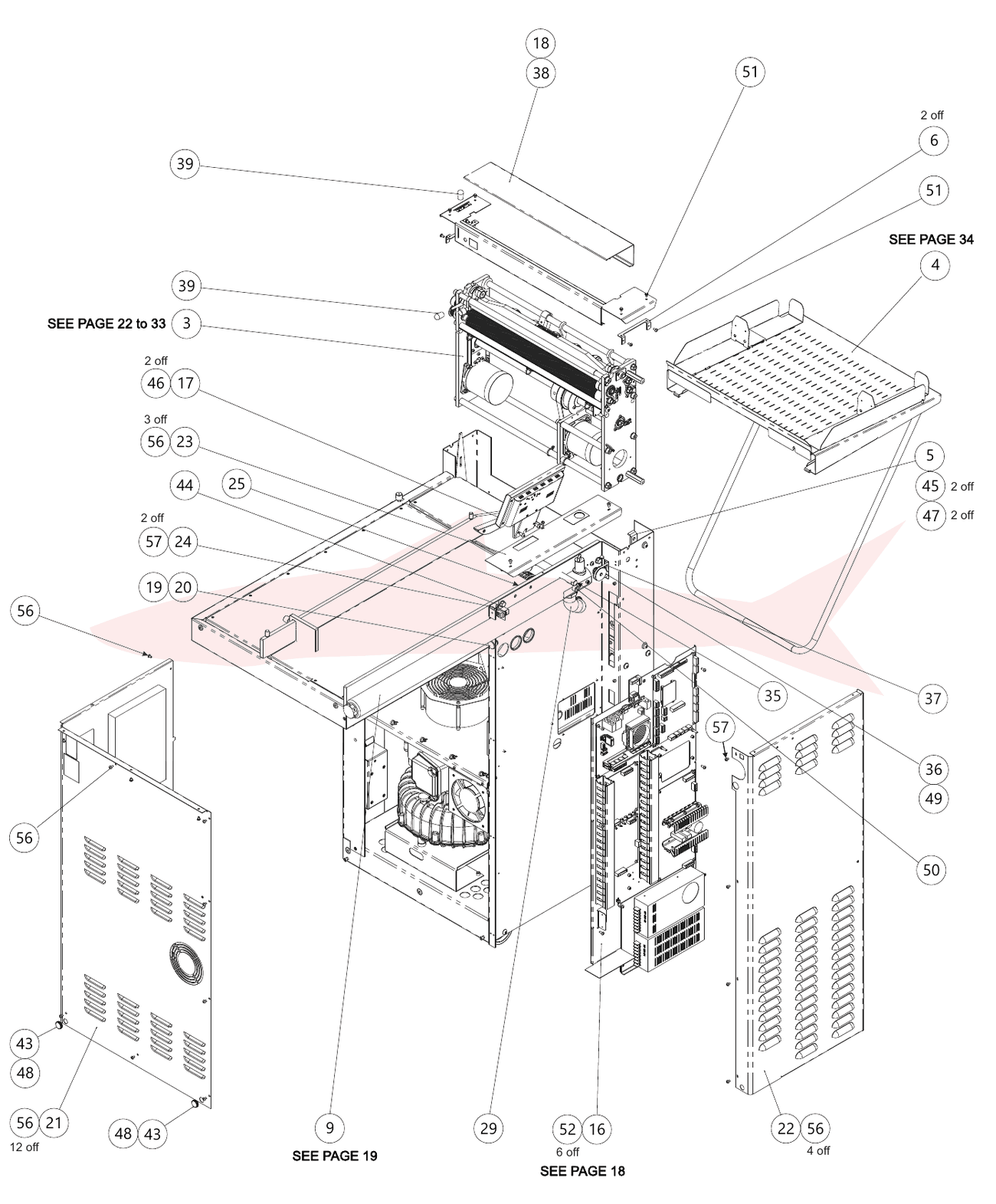

145-117255 Final Assembly

Morgana AutoCreaser Pro XW · Общая сборка

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Main Frame Assembly - Autocreaser Pro XW	145-117275
2	Feed Bed Assembly - AutoCreaser Pro 50	7-03-14
3	Creasing Unit - Autocreaser Pro XW	145-117070
4	Slotted Stacker Assembly - Autocreaser Pro 50	7-08-13
5	Hinge Plate	71-011
6	Cover Bracket	71-012-02B
7	Locking Stud - Clamp	71-020
8	Tilt Washer	71-025
9	Manifold Tube Assembly - Autocreaser Pro 50	73-08-01
10	Support Bracket - Feed Bed - AutoCreaser Pro 50	73-072-01
11	Moving Sidelay - AutoCreaser Pro 50	74-01-14
12	Feed Bed - AutoCreaser Pro 50	74-001-05
13	Control bed	74-002-02
14	Ball Holder - AutoCreaser	74-003
15	Loading Table - AutoCreaser Pro 50	74-050-04
16	Control System Assy -Autocreaser Pro 50	75-01-07
17	Touch Screen Assembly	75-06-04
18	Threaded Plate M4/17,8	143-115343A
19	EMC Blanking Plug - Eng. Socket	75-333-01
20	Lead - Calibration/Diagnostics	75-356-UL
21	Access Panel- Autocreaser Pro XW	145-117271
22	Service Panel - Autocreaser Pro XW	75-413-01-63
23	Top Cover-Touch Screen - AutoCreaser	75-414-02-63
24	Ethernet Bracket - Autocreaser Pro 50	75-428-01
25	Label - Manifold Blow	173-020
26	mm Hose - Inlet	619-010
27	mm Hose - Valve - Blow	619-018
28	Hose - Valve - Vacuum	619-018
29	mm Hose - Manifold Tube	619-018
30	Label- AutoCreaser Pro XW	145-117286
31	Clamp Knob - Sidelay	94-026
32	Lock Pin Assembly - Side Lay	94-028
33	Backstop Assembly - Srew Clamped	94-058
34	Label - Lock	96-060
35	Locking Nut - Papergate - Autocreaser Pro 50	172-029-01
35	Paper Gate Assembly - Indexing - AutoCreaser Pro 50	172-05-02
36	Label - Air Seperation	173-020
36	Feed Pulley - Driven	76-041
37	Round belt urethan Ø4 L=198,mm	76-042
38	Entry Guard Assembly	145-117268
38	Foam - Internal Baffle	75-438-01
39	Tapered Ferrule - Ø7.9 X Ø13 X 23 Lg	601-111
43	Knurled Knoblet - M6	606-010
44	Connector - Ethernet - Panel Mtg	651-121
45	Self Aligning Washer - Ø8.4 X 17	605-055
46	Screw-Skt. Button Head-M6 X 12 Lg. (Zc)	405-01-060-012
47	Screw K6S M8x16 10.9 fzb	99513
48	Screw MC6S M 6x20 H 8.8 fzb	99176
49	Screw P6SS M5x5 steel black	99297
50	Screw-Socket Cap Head - M10X12 Long(Zc)	403-01-100-012
51	Screw M6SF+T20 M4x10 8.8 fzb	99471
52	Screw MRT-TT M4x10 Hfzb	99419
53	Thrust Washer - Ø5.1 x Ø9.5 x 0.75	605-043
54	Screw MRT-TT M4x16 Hfzb	99432
55	Washer BRB 4,3x9x08 steel fzb	97175
56	Screw MRT-TT M4x 6 Hfzb	99416
57	Lobe Knob - Female - M8	606-035
57	Thread forming (Taptite) pan head screw DIN 7500-PE	99415
58	Screw - Csk. Hd. Taptite- M4 x 6 Lg	402-02-030-008
59	Screw MC6S M 5x20 H 8.8 fzb	99170
60	Screw M6S M 8x 12 H 8.8 fzb	99046
61	Screw - Hexagon Hd. - M8 x 12 Lg	99046
62	Steel Ball - Ø20	617-003
63	Cable Tie Mounting - Push Fit	650-028
64	Nut - Full - M6	461-01-060
65	Washer - Plain - M6	481-060
66	Washer BRB 8,4x16x1,5 fzb	97111

Номера в кружке — сборочные узлы (поставляются в сборе).

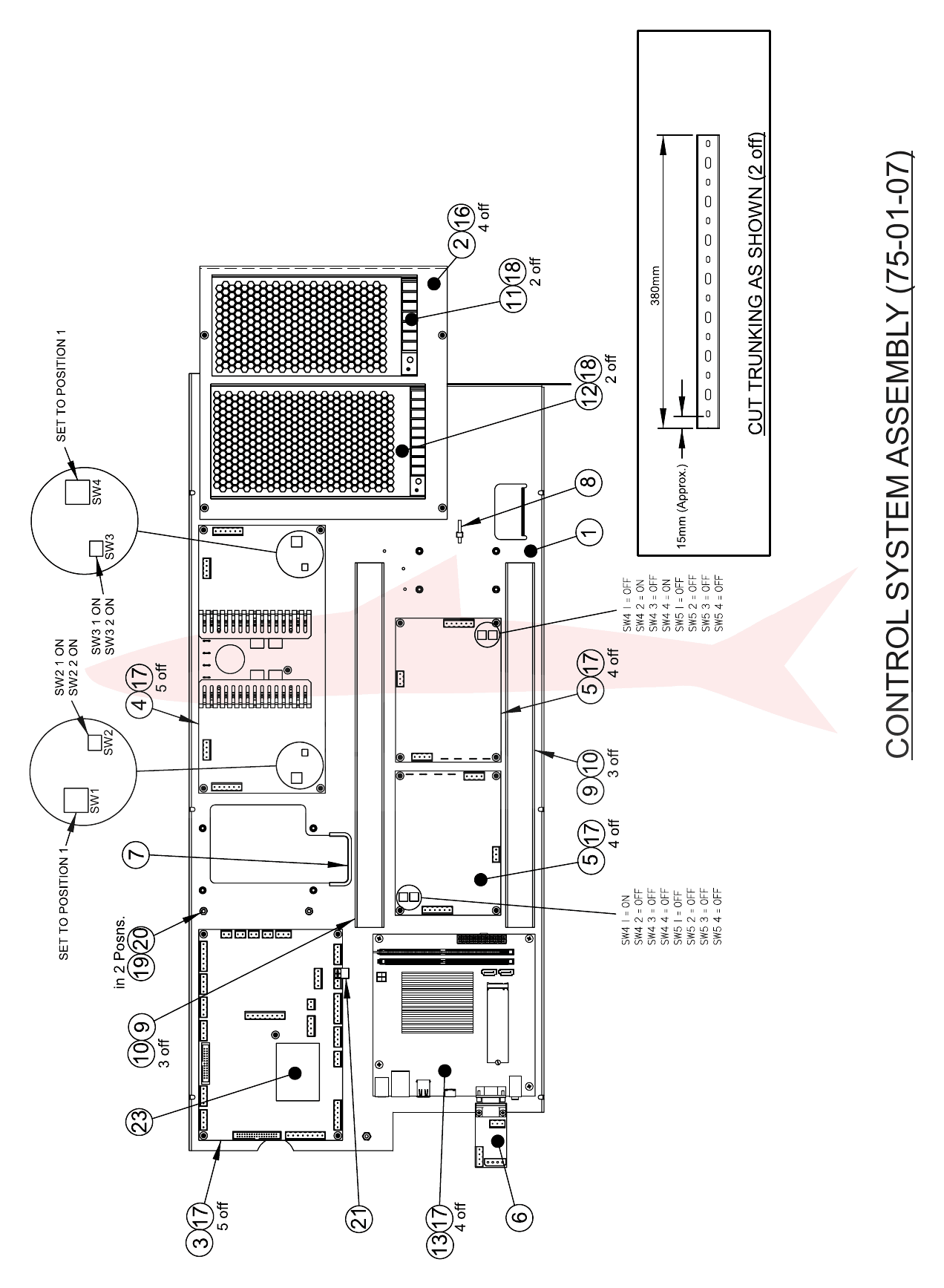

75-01-07 Control System Assembly

Morgana AutoCreaser Pro XW · Система управления

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Chassis	75-217-01
2	PSU Mounting Plate	75-416-02
3	Controller PCB Assy. No Chip	75-377-01
4	Dual Stepper Drive - PCB Assembly	125-21-02
5	Small Stepper Driver	174-06-01
6	RS232 Adaptor Board	174-19-01
7	Grommet Strip	90159
8	Cable Tie Mounting - Push Fit	650-028
9	Open Slot Trunking - 25mm x 37.5mm	650-096
10	Snap Rivet - Ø4.2 Hole	650-097
11	PSU - 24v	960-112734
12	PSU - 48v	960-112735
13	Mini ITX Motherboard - Pro Machines	75-631-01
16	Screw - Pan Pozi Taptite - M4 x 6 Lg	99416
17	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
18	Screw - Csk Pozi Taptite - M4 x 6 Lg	402-02-040-006
19	Nut - Full - M4	98003
20	Washer - Spring - M4	97051
21	Shorting Link	173-54-01
22	Ferrite - Clip Type - 13mm I/D	658-008
23	Autocreaser Pro Processor Assy	75-571-01
24	Bleed Resistor	75-625-01

Номера в кружке — сборочные узлы (поставляются в сборе).

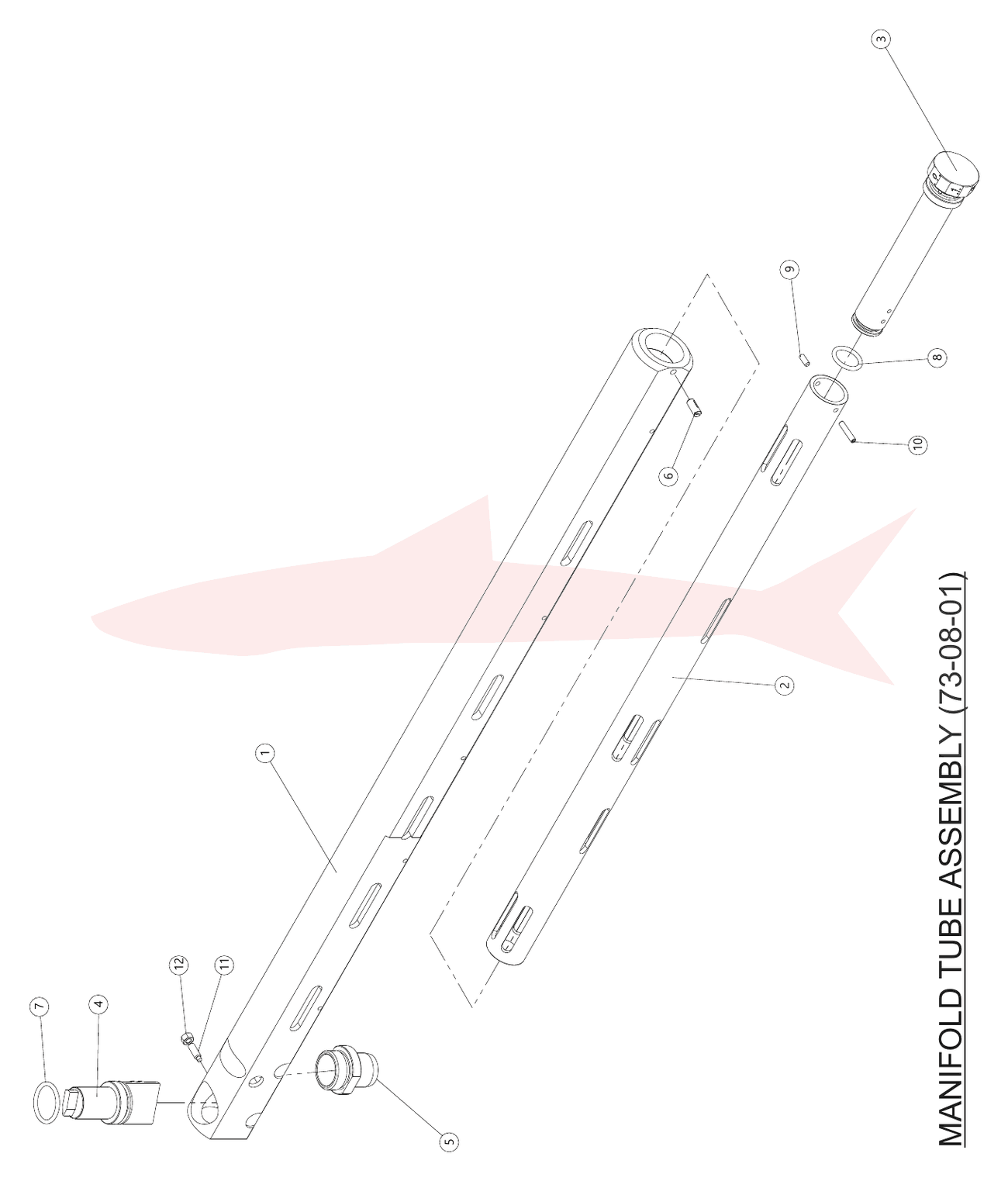

73-08-01 Manifold Tube Assembly

Morgana AutoCreaser Pro XW · Воздушный коллектор

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MANIFOLD TUBE - AutoCreaser 50 Mk4	73-079-01
2	Slotted Distribution Tube	172-009-01
3	KNOB - 6 Position Air Distribution	172-010-01
4	Air Bleed Spool	172-011-01
5	Air Inlet Port - Digifold Mk2	175-061-01
6	M6 Ball Spring Plunger	601-162
7	'O' Ring Ø26 x Ø3	609-017
8	‘O' Ring	609-026
9	Screw - Skt Set Screw - Flat Pt. - M4 x 10 Lg	409-01-040-010
10	Screw - Skt Set Screw - Flat Pt. - M4 x 20 Lg	409-01-040-020
11	Screw - Skt Set Dog Pt. - M5 x 16 Lg	411-01-050-016
12	NUT - Full - M5	98005

172-05-02 Paper Gate Assembly

Morgana AutoCreaser Pro XW · Заслонка подачи бумаги

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	PIVOT ASSEMBLY - Papergate	172-06-01
2	POST - Indexing Papergate - AutoCreaser	172-025-02
3	COLLAR - indexing Papergate	172-028-02
4	LOCKING NUT - Paper Gate	172-029-01
5	Label - Papergate	172-031-01
6	ROTARY PAPERGATE - Indexed	48-005-04
7	M6 Ball Spring Plunger	601-162
8	WAVED WASHER	604-068
9	CIRCLIP - Internal - Ø22	615-006
10	SCREW - Socket Csk Head - M5 x 10 Lg	404-01-050-010
11	Screw - Skt Set Screw - Flat Pt. - M3 x 10 Lg	409-01-030-010
12	SCREW - Skt Set Dog Pt. - M4 x 5 Lg	411-01-040-005

Номера в кружке — сборочные узлы (поставляются в сборе).

145-117070 Creaser Unit

Morgana AutoCreaser Pro XW · Биговальный узел

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Bridge - Creasing	145-117050
2	Blade Set	145-117042
3	Input Roller - Upper	76-177-02
4	Input Roller - Lower	76-175-02
5	Output Shaft Assembly - Upper	76-250-02
6	Output Shaft Assembly - Lower	76-251-02
7	Splash Guard Assembly	145-117069
8	Side Plate Assembly	145-117074
9	Timing Belt	607-048
10	Timing Pulley	56-004-02
11	Timing Pulley	76-034-06
12	Timing Pulley	56-003-02
13	Idler Gear Assembly	76-05-04
14	Stepper Pinion	76-182-01
15	Cam Shaft Assembly	145-117039
16	Stepper Blade Motor Assembly	76-241
17	Side Plate Assembly	145-117073
18	Paper Guide	145-117046

Номера в кружке — сборочные узлы (поставляются в сборе).

145-117070 Creaser Unit — Input / Exit Side

Morgana AutoCreaser Pro XW · Биговальный узел · сторона входа и выхода

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Gap Control Shaft	76-143-01
2	Female Tie Bar Single Gap Control	76-144-02
3	Gap Control Operator	145-114609
4	Input roller Assy. - Upper	76-177-02
5	Input roller Assy. - Lower	76-175-02
6	Locking Knob -Gap Control	76-150-01
7	Gap Control Lever	76-151-01
8	Spiral Spacer	603-093
9	Locking Link - Gap	76-149-01
10	Paper Guide	145-117046
11	Dual Sensor	76-154
12	Lead - Paper Guide Sensor	76-230-02
13	Tie Bar	76-003-02
14	Output Shaft Assembly - Upper	76-250-02
15	Output Shaft Assembly - Lower	76-251-02
16	Eccentric Perf. Shaft	78-062-01
17	Perf Shaft Support Block Assy. - Top	78-060-01
18	Perf Shaft Support Block Assy. - Bottom	78-060-02

Номера в кружке — сборочные узлы (поставляются в сборе).

145-117070 Creaser Unit — Drive Side

Morgana AutoCreaser Pro XW · Биговальный узел · сторона привода

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Timing Pulley	56-004-02
2	Timing Pulley	76-034-06
3	Timing Pulley	56-003-02
4	Paper Jam Detector	76-155
5	Tilt Pillar	76-054-03
6	Timing Belt	607-048
7	Idler Gear Assy	76-05-04
8	Screw SK6SS M 5x 6 steel	99085
9	Stepper Pinion	76-182-01
10	Blade Slide	145-117045
11	Cable Tie Mtg	613-339
12	Guard Switch	122-105331
13	Hinge Pillar	76-053-02
14	Cord Pulley	76-040-02
15	Washer - 8,4 x 16 x 1.5	97111
16	Shoulder Bolt - Ø8 x 20 (M6)	608-001
17	Gap Control Hub Assy	76-138-02
18	Retainer Ring	76-145-02
19	Cable Tie Mounting	613-339

Номера в кружке — сборочные узлы (поставляются в сборе).

145-117070 Splash Guard & Cam Shaft Assemblies

Morgana AutoCreaser Pro XW · Биговальный узел · защитный кожух и кулачковый вал

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Splash Guard	145-117066
2	Female Tie Bar Single Gap Control	76-144-02
3	Blade Position Sensor Lead	76-156
4	Eccentric Perf Shaft	78-062-01
5	Switch Bracket	145-117067
6	Home Switch	613-191
7	Adjuster Plate	76-132
8	Stacker Guard Switch	75-040
9	Cable Tie Mounting	613-339
10	Cam Shaft Assembly	145-117039
11	Timing Belt	607-042
12	Stepper Blade Motor Assembly	76-241
13	Stepper Plate	76-241

Номера в кружке — сборочные узлы (поставляются в сборе).

145-117042 Blade Set

Morgana AutoCreaser Pro XW · Комплект ножей

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Creasing Blade - Easy Blade	145-117041
2	Spacer - Creasing Blades	129-115729
3	Blade Guide	76-107-02
4	Anti Static Brush	98-013-03
5	Creasing Anvil - Easy Blade	145-117040
6	Compression Spring	145-117068
7	Screw MC6S M 5x65 8.8 fzb	99532

14500003 Optional Cross Perforation Kit

Morgana AutoCreaser Pro XW · Опция: поперечная перфорация

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Perf Blade - Fine - 50 mm	336-340-04
2	Perf Blade - Fine - 100 mm	336-340-03
3	Perf Blade - Fine - 150 mm	336-340-02
4	Perf Blade - Course - 50 mm	336-340-06
5	Perf Blade - Course - 100 mm	336-340-07
6	Perf Blade - Course - 150 mm	336-340-08
7	Perf Blade - Fine - 500 mm	336-340-11
8	Perf Blade - Course - 500 mm	336-340-12
9	Screw - Socket Set-Flat Point M4 x 4 Lg	409-01-040-004
10	Perf Blade Holder	145-117079
11	Ejector - Perforator	145-117075
12	Spring - Compression	604-139
13	Paper Guide - Perf	145-117613
14	Anti Static Brush	98-013-03
15	Handle	336-062-02
16	Nut ML6M M 8x1 fzb	98076
17	Perf. Anvil - Curved	145-117076
18	Perforator Blade Strip	145-117071
19	Spacer - Creaser Blades	129-115729
20	Spring - Compression	145-117068
21	Spring - Compression	604-138
22	Screw MC6S M 5x65 8.8 fzb	99532

7-08-13 Stacker Assembly

Morgana AutoCreaser Pro XW · Приёмный лоток

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Magnetic Pad	78-008
2	Magnetic Strip	78-009-03
3	Stacker Bed	78-017-01
4	Stacker Guide - LH - Screened	78-031-02
5	Stacker Guide RH	78-032-01
6	Stacker Backstop - LH	78-033-01
7	Stacker Backstop - RH	78-033-02
8	Actuator Mounting Block	78-034-01
9	Hoop Strut - Conveyor	16-029-02
10	Magnet	601-079
11	Grub Screw - Slotted Nylon M4 x 6 Lg	601-174
12	Screw - Csk Hd. Taptite - M5 x 10 Lg	402-02-050-010
13	Guide Stop - Stacker	78-073-01
14	Screw - Socket Cap Head - M3 x 6 Lg	99385
