Morgana AutoCreaser Pro 50 — каталог запчастей

Автоматическая биговальная машина. Parts Manual 70-213, issue C (январь 2022), с серийного № L145A00131.

7-01-27Main Assembly 50Hz — основная рама (50 Гц)
7-01-28Main Assembly 60Hz — основная рама (60 Гц)
75-424-07Control Leg Assembly — блок управления (стойка)
75-546-01Pump Overload Assembly — защита компрессора от перегрузки
7-03-14Feed Bed Assembly — узел подачи
760820SFinal Assembly — общая сборка

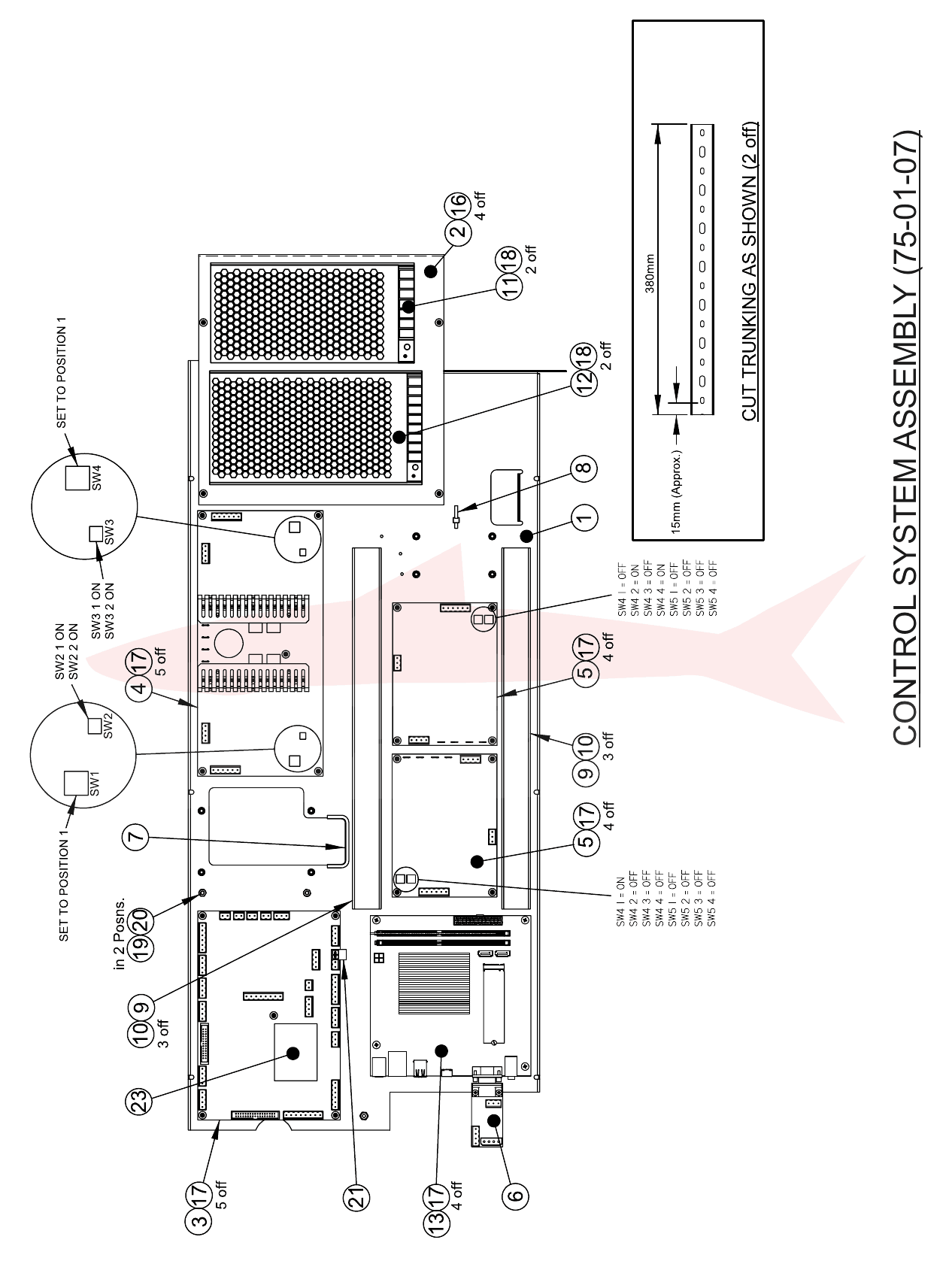

75-01-07Control System Assembly — система управления

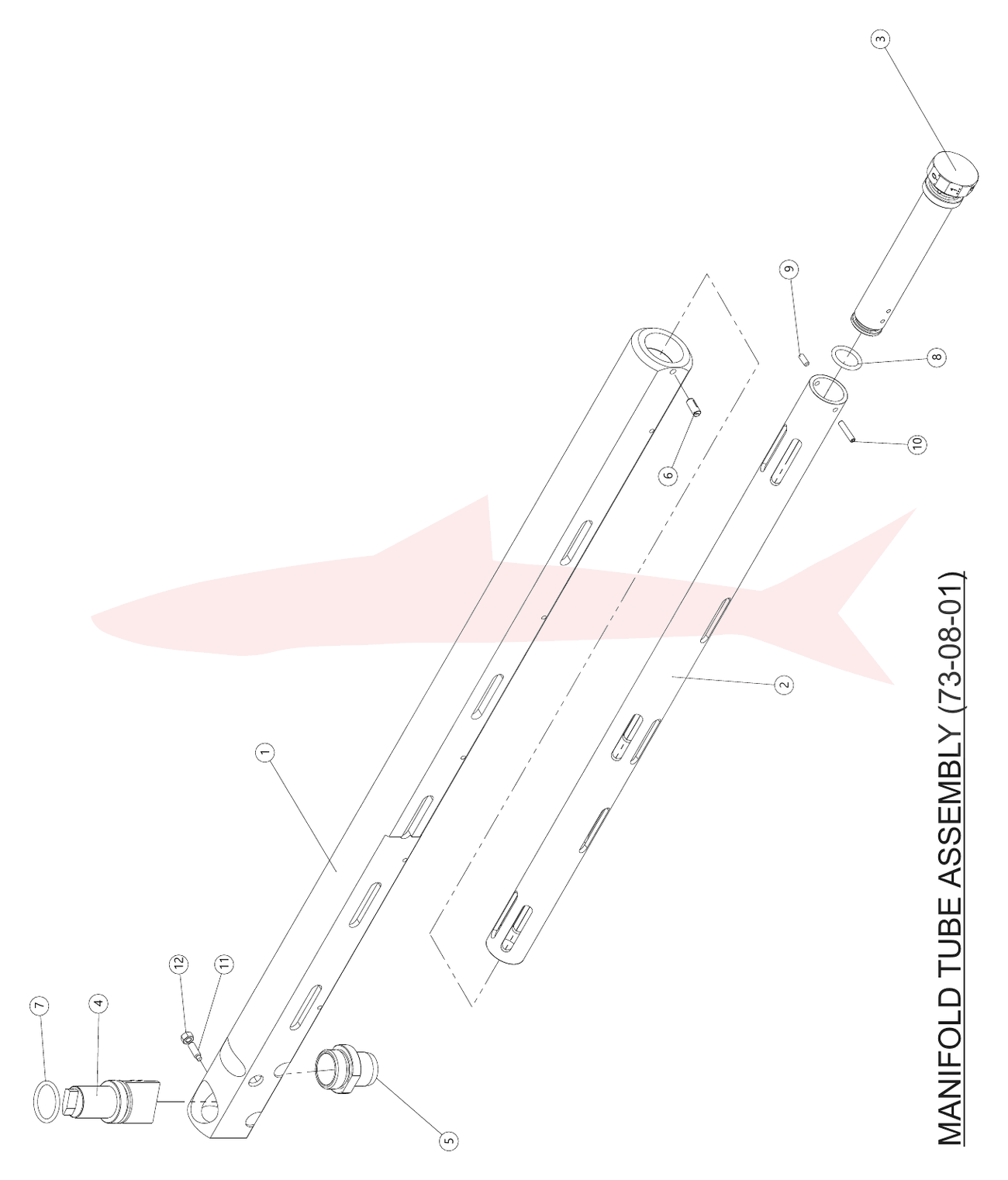

73-08-01Manifold Tube Assembly — воздушный коллектор
172-05-02Paper Gate Assembly — заслонка подачи бумаги

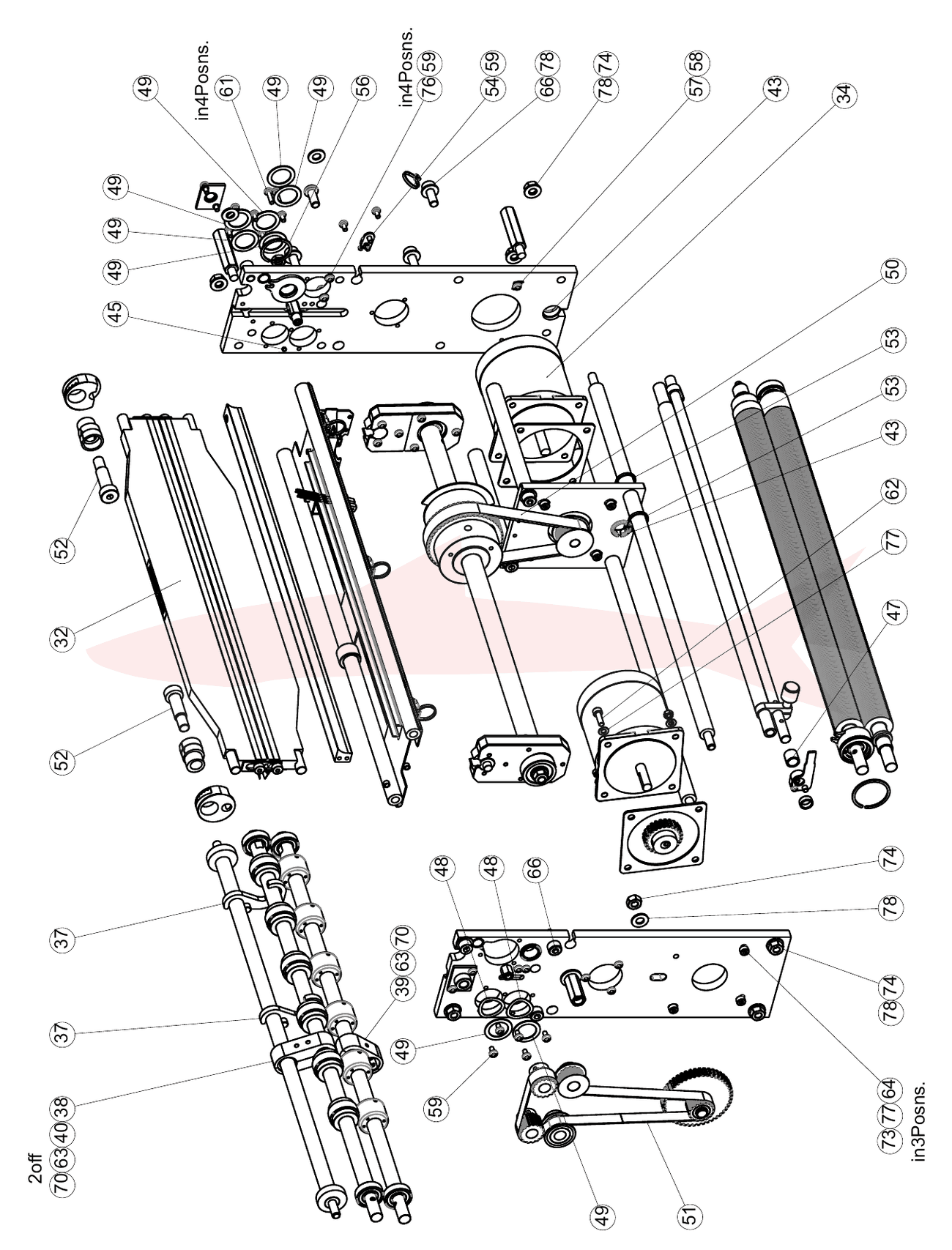

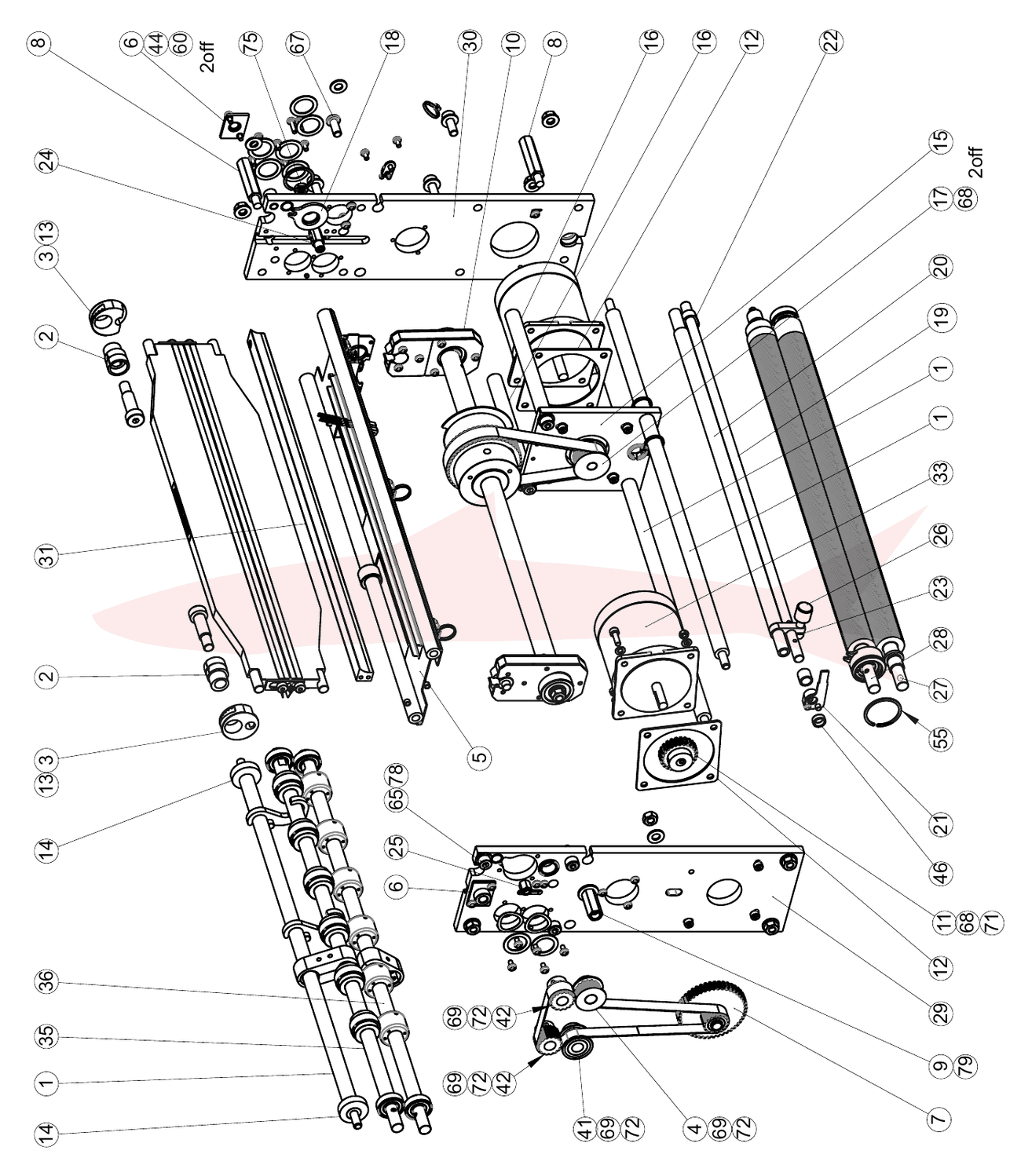

7-06-13Creaser Unit — биговальный узел
7-06-13Creaser Unit — Switches & Sensors — биговальный узел · датчики и выключатели

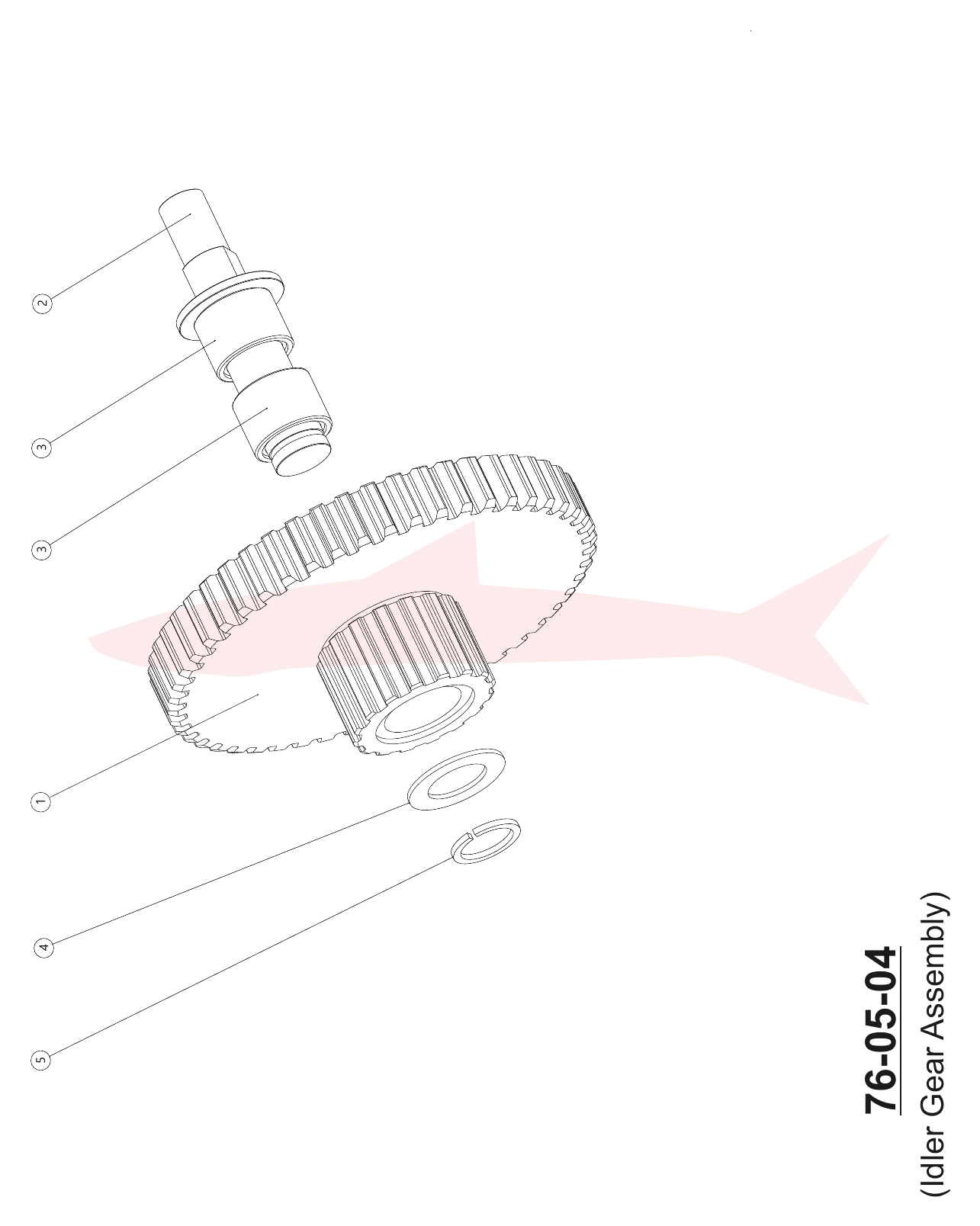

76-05-04Idler Gear Assembly — промежуточная шестерня

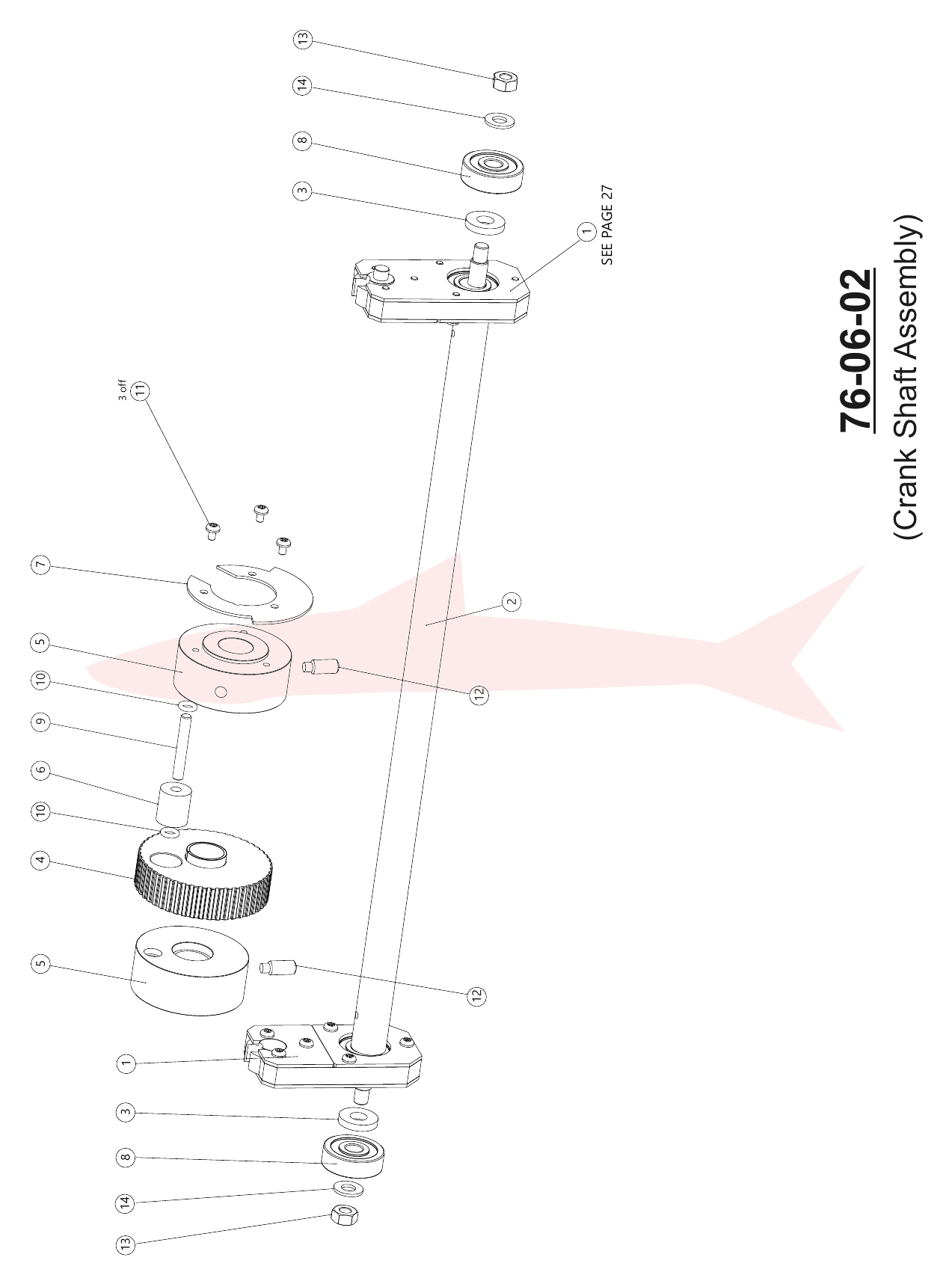

76-06-02Crank Shaft Assembly — коленчатый вал

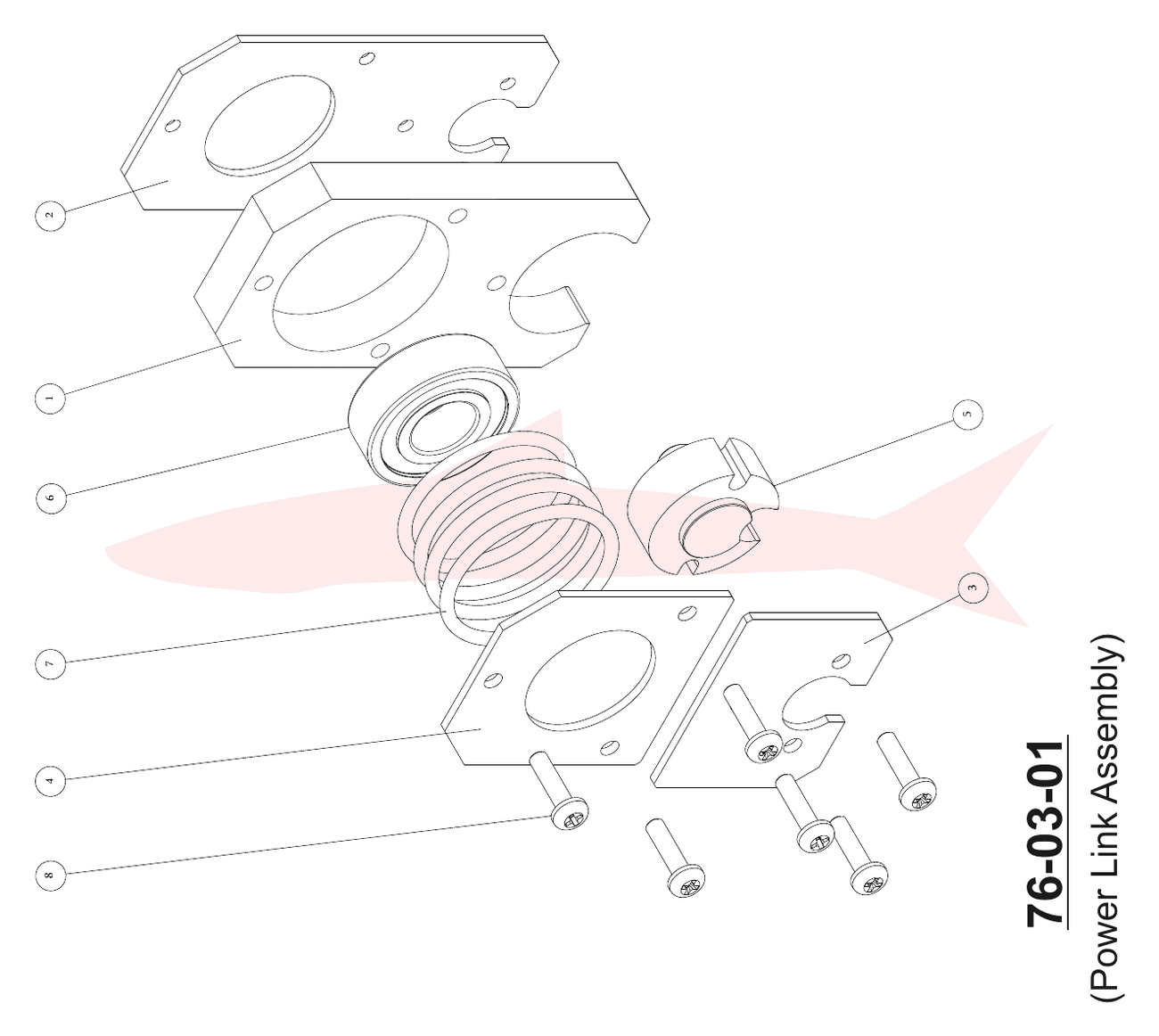

76-03-01Power Link Assembly — шатун привода ножа

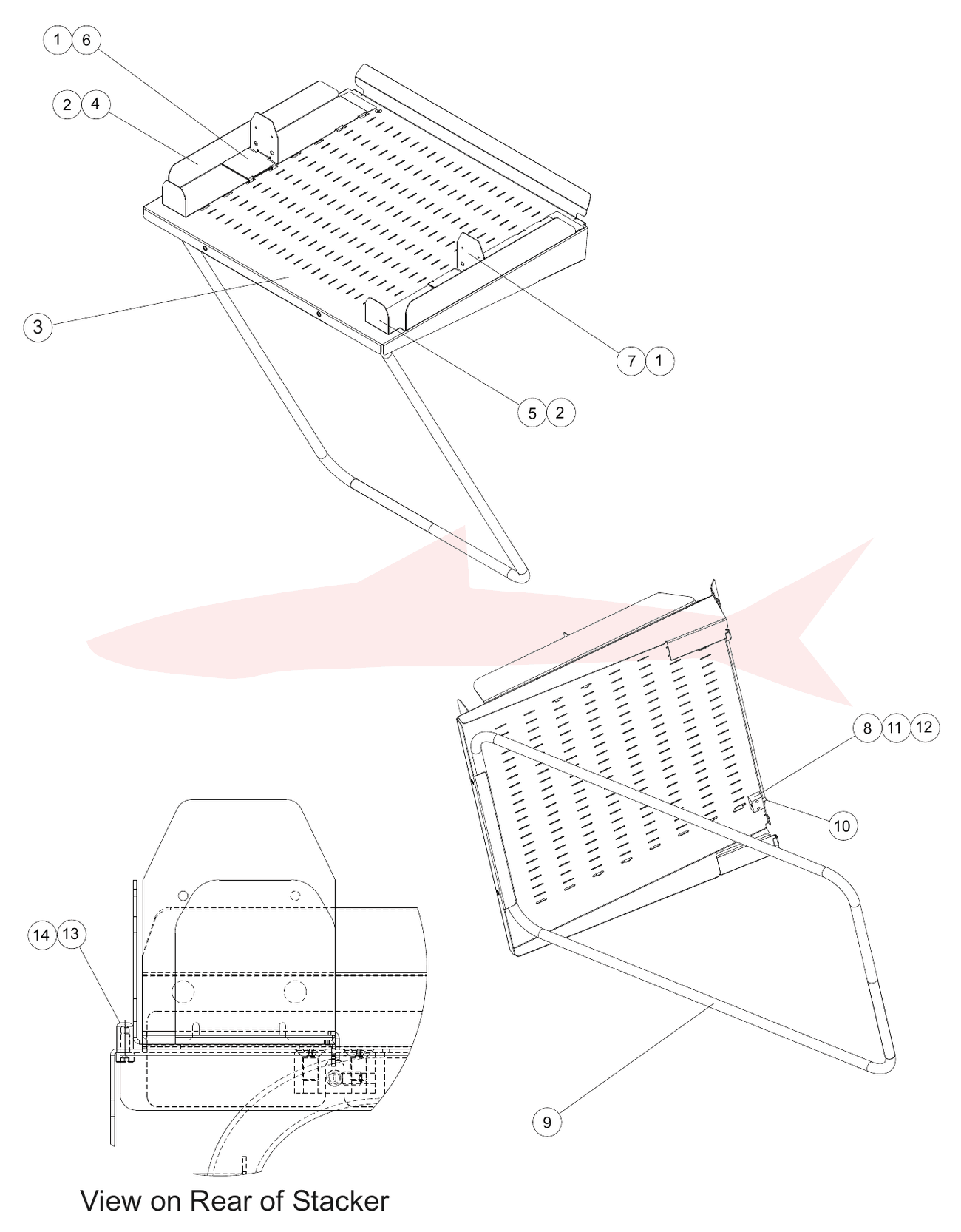

7-08-13Stacker Assembly — приёмный лоток

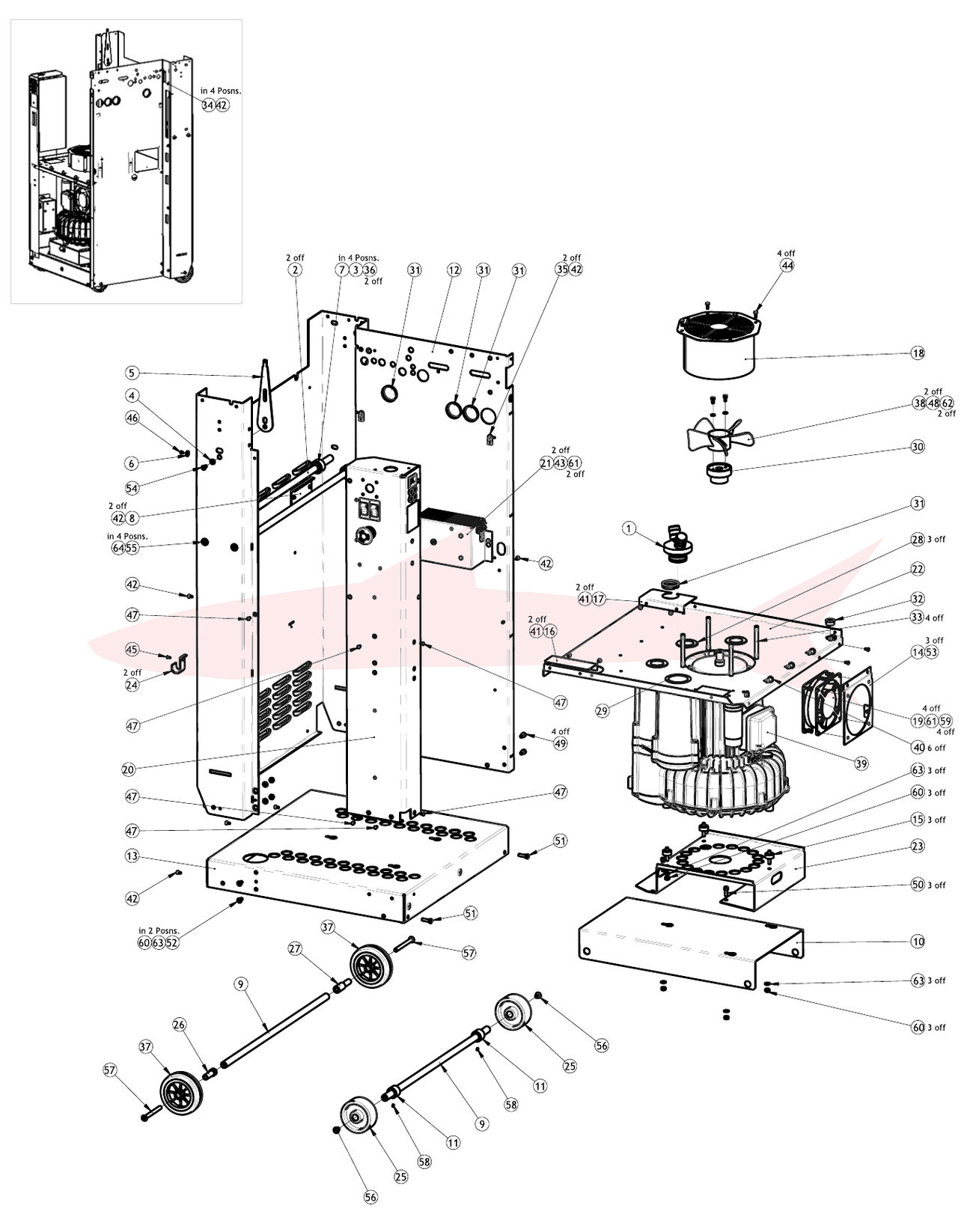

7-01-27 Main Assembly 50Hz

Morgana AutoCreaser Pro 50 · Основная рама (50 Гц)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ADAPTOR ASSY - Ø22 / Ø22 - SV200/5	71-01-10
2	TIE BAR - AC50	71-002-04
3	SUPPORT SPOOL	71-005
4	PIVOT BUSH - Stepped	71-010
5	TILT LEVER - MK2	71-013-02
6	PAD - Stacker	71-015
7	SHOCK SLEEVE	71-016
8	PLATE - Blanking - AutoCreaser	71-018-02
9	AXLE - AutoCreaser 50	71-052-01
10	BLOWER SUPPORT - AutoCreaser 50 Mk4	71-053-02
11	Collar - Ø15.3 x Ø25 x 20 Lg. (M4)	71-055-01
12	MAIN FRAME - AutoCreaser 50 Mk4	71-071-02
13	PLINTH - AutoCreaser 50 Mk4	71-072-02
14	Fan MTG. Plate - Ø120	71-086-02
15	Mod to vibration Mount	71-505-01
16	Tower Blank - Op Side	75-208-01
17	Tower Blank - Lay Side - Cable Route	75-208-03
18	Fan Guard Assy	75-229-04
19	FAN & LEAD ASSY. - AC50 Peo	75-316-02
20	CONTROL LEG ASSEMBLY - Autocreaser Pro 50 (UL)	75-424-07
21	TOROIDAL TRANSFORMER ASSY	75-530-01
22	Baffle Plate - AutoCreaser Pro	75-596-01
23	Compressor Support - S200 - AutoCreaser	75-597-01
24	HOOP HOOK	78-057-01
25	NYLON WHEEL	62-006
26	WHEEL TUBE - Op. Side - AutoCreaser 50	91-006-05
27	WHEEL TUBE - Lay Side - AutoCreaser 50	91-006-06
28	BUNG - Compressor Ports	91-025
29	BUNG - Compressor - Ø40 Pipe	91-025-06
30	FAN HUB - SV8 / S200	91-104-05
31	Hole Bushing - Split - Ø38	601-015
32	Snap Bushing Ø15.5 x Ø19	601-076
33	Round Nylon Pillar - M4M/ M4F x 80Lg	601-230
34	SPIROL SPACER - Ø4 x Ø5.65 x 4 Lg	603-041
35	CABLE TIE MOUNTING	613-339
36	CIRCLIP - EXTERNAL - Ø15	615-014
37	Wheel - Ø100	617-008
38	FAN - PLASTIC 5 BLADE 6" CCW	621-025
39	BLOWER 1PH 230V 50/60 HZ 1.1KW SV200/5	621-045
40	CABLE TIE MTG. - Push Fit	650-028
41	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
42	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
43	Screw - Pan Pozi Taptite - M4 x 10 Lg	401-02-040-010
44	Screw - Pan Pozi Taptite - M4 x 12 Lg	401-02-040-012
45	SCREW - Countersunk Pozi Taptite - M6 x 8 Lg	402-02-030-008
46	Screw - Csk Hd. Taptite - M4 x 6 Lg	402-02-040-006
47	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
48	SCREW - Socket Cap Head - M5 x 10 Lg	403-01-050-010
49	SCREW - Socket Cap Head - M6 x 10 Lg	403-01-060-010
50	SCREW - Socket Cap Head - M6 x 16 Lg	403-01-060-016
51	SCREW - Socket Cap Head - M6 x 20 Lg	403-01-060-020
52	SCREW - Socket Countersunk Head - M6 x 12 Lg	404-01-060-012
53	SCREW - Skt. Button Hd - M4 x 8 Lg	405-01-040-008
54	SCREW - Socket Button Head - M6 x 12 Lg	405-01-060-012
55	SCREW - Socket Button Head - M8 x 16 Lg	405-01-080-016
56	SCREW - Socket Button Head - M8 x 12 Lg	405-01-080-010
57	SCREW - Socket Button Head - M8 x 50 Lg	405-01-080-080
58	Screw - Skt Set Screw - Flat Pt. - M4 x 6 Lg	409-01-040-006
59	NUT - Full - M4	461-01-040
60	NUT - Full - M6	461-01-060
61	WASHER - Plain - M4	481-040
62	WASHER - Plain - M5	481-050
63	WASHER - Plain - M6	481-060
64	WASHER - Plain - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

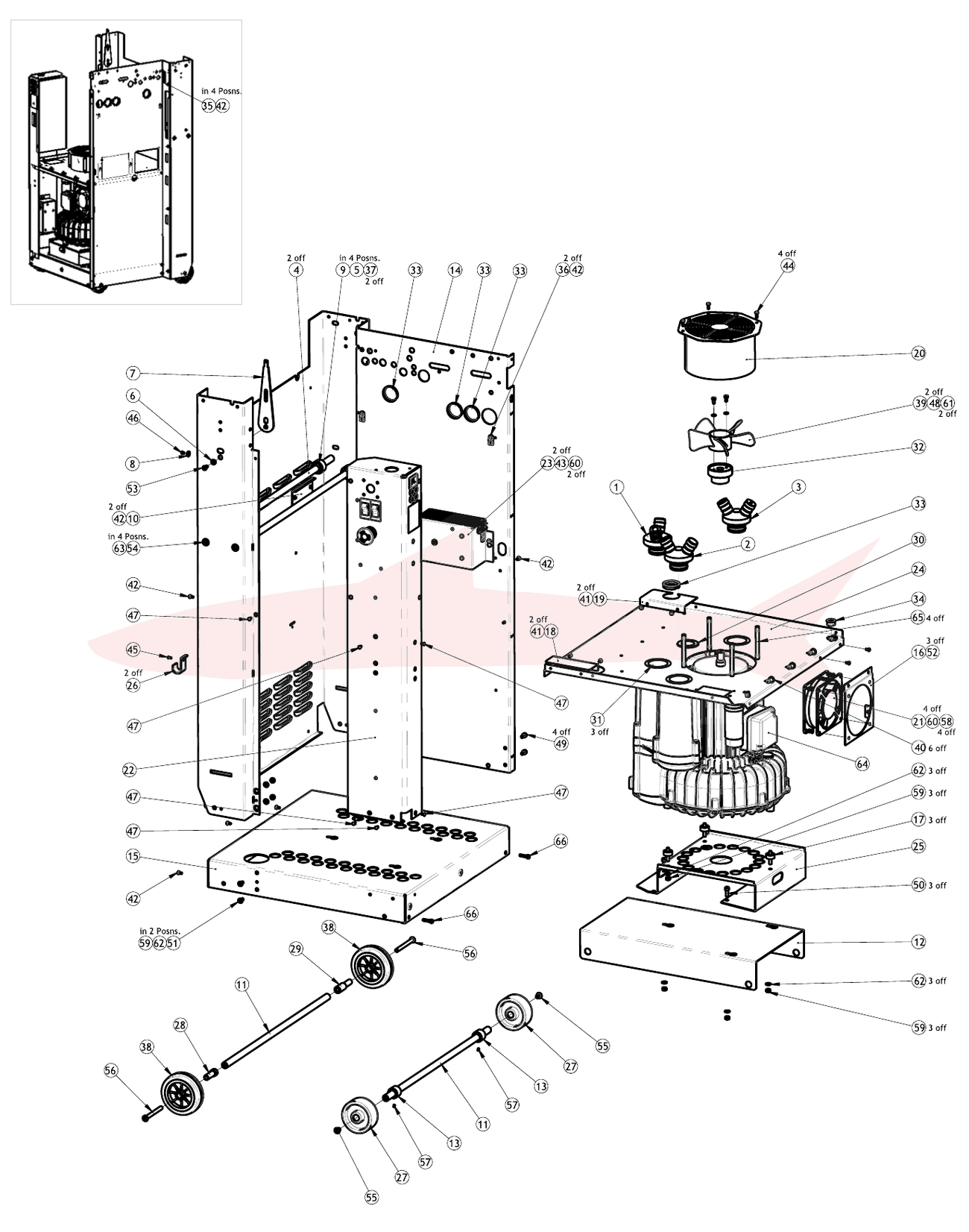

7-01-28 Main Assembly 60Hz

Morgana AutoCreaser Pro 50 · Основная рама (60 Гц)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ADAPTOR ASSY - Ø22 / Ø12.5 - SV130 - 60Hz AC 33	71-01-06
2	ADAPTOR ASSY - Ø22 / Ø18 - SV200/5	71-01-08
3	ADAPTOR ASSY - Ø22 / Ø4.5 - SV200/5	71-01-09
4	TIE BAR - AC50	71-002-04
5	SUPPORT SPOOL	71-005
6	PIVOT BUSH - Stepped	71-010
7	TILT LEVER - MK2	71-013-02
8	PAD - Stacker	71-015
9	SHOCK SLEEVE	71-016
10	PLATE - Blanking - AutoCreaser	71-018-02
11	AXLE - AutoCreaser 50	71-052-01
12	BLOWER SUPPORT - AutoCreaser 50 Mk4	71-053-02
13	Collar - Ø15.3 x Ø25 x 20 Lg. (M4)	71-055-01
14	MAIN FRAME - AutoCreaser 50 Mk4	71-071-02
15	PLINTH - AutoCreaser 50 Mk4	71-072-02
16	Fan MTG. Plate - Ø120	71-086-02
17	Mod to vibration Mount	71-505-01
18	Tower Blank - Op Side	75-208-01
19	Tower Blank - Lay Side - Cable Route	75-208-03
20	Fan Guard Assy	75-229-04
21	FAN & LEAD ASSY. - AC50 Peo	75-316-02
22	CONTROL LEG ASSEMBLY - Autocreaser Pro 50 (UL)	75-424-07
23	TOROIDAL TRANSFORMER ASSY	75-530-01
24	Baffle Plate - AutoCreaser Pro	75-596-01
25	Compressor Support - S200 - AutoCreaser	75-597-01
26	HOOP HOOK	78-057-01
27	NYLON WHEEL	62-006
28	WHEEL TUBE - Op. Side - AutoCreaser 50	91-006-05
29	WHEEL TUBE - Lay Side - AutoCreaser 50	91-006-06
30	BUNG - Compressor Ports	91-025
31	BUNG - Compressor - Ø40 Pipe	91-025-06
32	FAN HUB - SV8 / S200	91-104-05
33	Hole Bushing - Split - Ø38	601-015
34	Snap Bushing Ø15.5 x Ø19	601-076
35	SPIROL SPACER - Ø4 x Ø5.65 x 4 Lg	603-041
36	CABLE TIE MOUNTING	613-339
37	CIRCLIP - EXTERNAL - Ø15	615-014
38	Wheel - Ø100	617-008
39	FAN - PLASTIC 5 BLADE 6" CCW	621-025
40	CABLE TIE MTG. - Push Fit	650-028
41	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
42	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
43	Screw - Pan Pozi Taptite - M4 x 10 Lg	401-02-040-010
44	Screw - Pan Pozi Taptite - M4 x 12 Lg	401-02-040-012
45	SCREW - Countersunk Pozi Taptite - M6 x 8 Lg	402-02-030-008
46	Screw - Csk Hd. Taptite - M4 x 6 Lg	402-02-040-006
47	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
48	SCREW - Socket Cap Head - M5 x 10 Lg	403-01-050-010
49	SCREW - Socket Cap Head - M6 x 10 Lg	403-01-060-010
50	SCREW - Socket Cap Head - M6 x 16 Lg	403-01-060-016
51	SCREW - Socket Countersunk Head - M6 x 12 Lg	404-01-060-012
52	SCREW - Skt. Button Hd - M4 x 8 Lg	405-01-040-008
53	SCREW - Socket Button Head - M6 x 12 Lg	405-01-060-012
54	SCREW - Socket Button Head - M8 x 16 Lg	405-01-080-016
55	SCREW - Socket Button Head - M8 x 12 Lg	405-01-080-010
56	SCREW - Socket Button Head - M8 x 50 Lg	405-01-080-080
57	Screw - Skt Set Screw - Flat Pt. - M4 x 6 Lg	409-01-040-006
58	NUT - Full - M4	461-01-040
59	NUT - Full - M6	461-01-060
60	WASHER - Plain - M4	481-040
61	WASHER - Plain - M5	481-050
62	WASHER - Plain - M6	481-060
63	WASHER - Plain - M8	481-080
64	BLOWER 1PH 230V 50/60 HZ 1.1KW SV200/5	621-045
65	Round Nylon Pillar - M4M/ M4F x 80Lg	601-230
66	SCREW - Socket Cap Head - M5 x 20 Lg	403-01-050-020

Номера в кружке — сборочные узлы (поставляются в сборе).

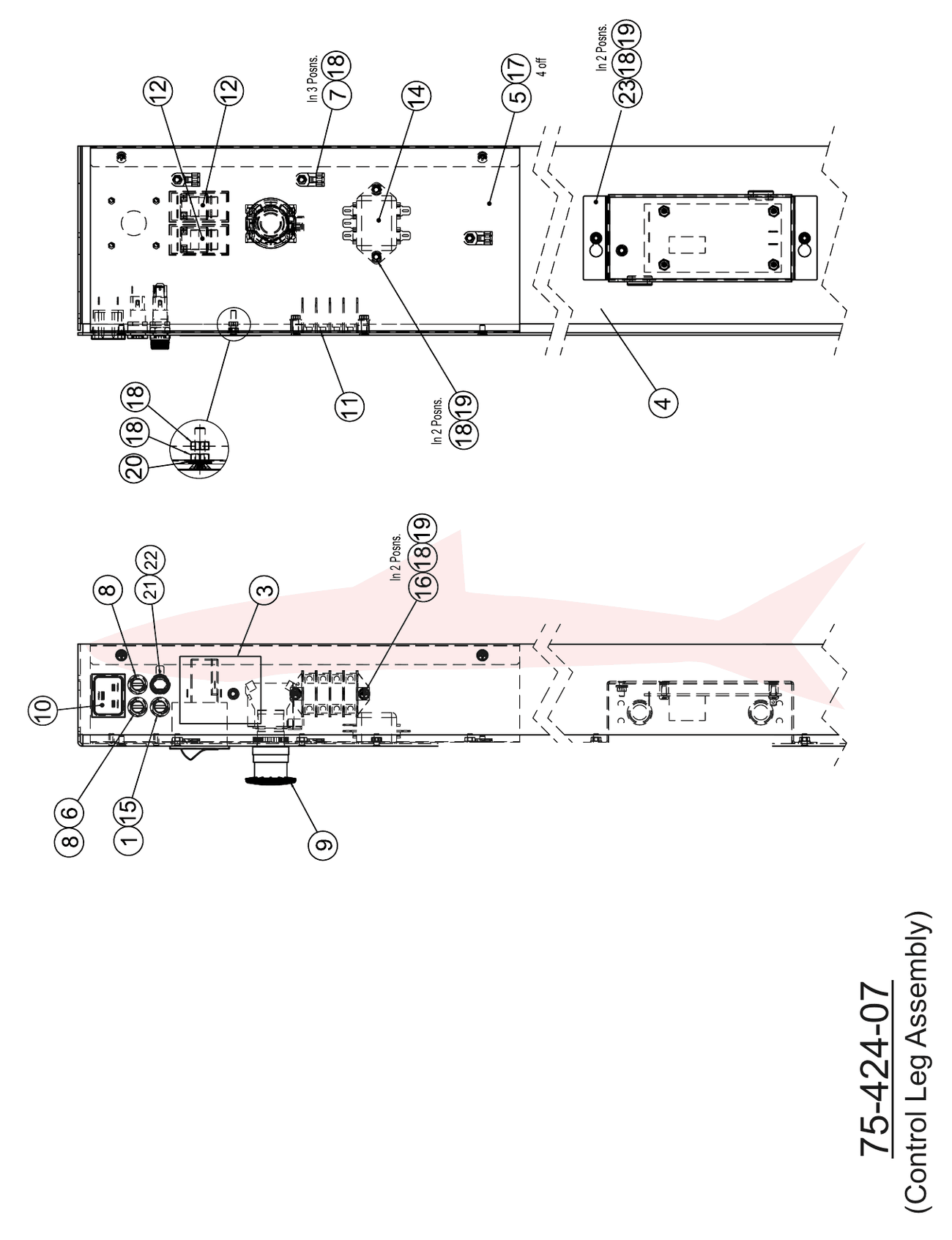

75-424-07 Control Leg Assembly

Morgana AutoCreaser Pro 50 · Блок управления (стойка)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FUSE LEAD PSU - Mains	75-184
3	Label - Fuse Ratings (UL)	75-629
4	CONTROL LEG	75-417-02
5	Mains Cover - AC33	75-507-01
6	FUSE - 5A - 20mm x 5mm - ANTI-SURGE	47061
7	CABLE TIE MOUNTING	613-339
8	FUSE HOLDER - Ø5 x 20	96833
9	EMERGENCY STOP SWITCH - Double Pole	613-365
10	Mains Inlet - 20A	651-101
11	Tab Terminal Block - 4 Way	651-109
12	SWITCH - System	652-011
14	Mains Filter	680-009
15	FUSE - 4.0A - 20mm x 5mm ANTI-SURGE	30603
16	Screw - Csk Hd. Taptite - M4 x 16 Lg	402-02-040-016
17	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
18	NUT - Full - M4	461-01-040
19	WASHER - Plain - M4	481-040
20	WASHER - Shakeproof - M4	485-040
21	FUSE HOLDER - PANEL MTD. (Ø6.3 X 32) 20A	652-046
22	FUSE - ANTI-SURGE 20A (6.3 X 32)	652-050
23	PUMP OVERLOAD ASSY	75-546-01

Номера в кружке — сборочные узлы (поставляются в сборе).

75-546-01 Pump Overload Assembly

Morgana AutoCreaser Pro 50 · Защита компрессора от перегрузки

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Pump Overload PCB Assy	75-542
2	Enclosure - Pump Overload	75-545-01
3	Grommet - Ø12.7 x Ø15 x Ø20 x 1.6	601-084
4	Screw - Pan Pozi Taptite - M4 x 10 Lg	401-02-040-010
5	Nut - Full - M4	461-01-040
6	Washer - Plain - M4	481-040
7	Washer - Shakeproof - M4	485-040

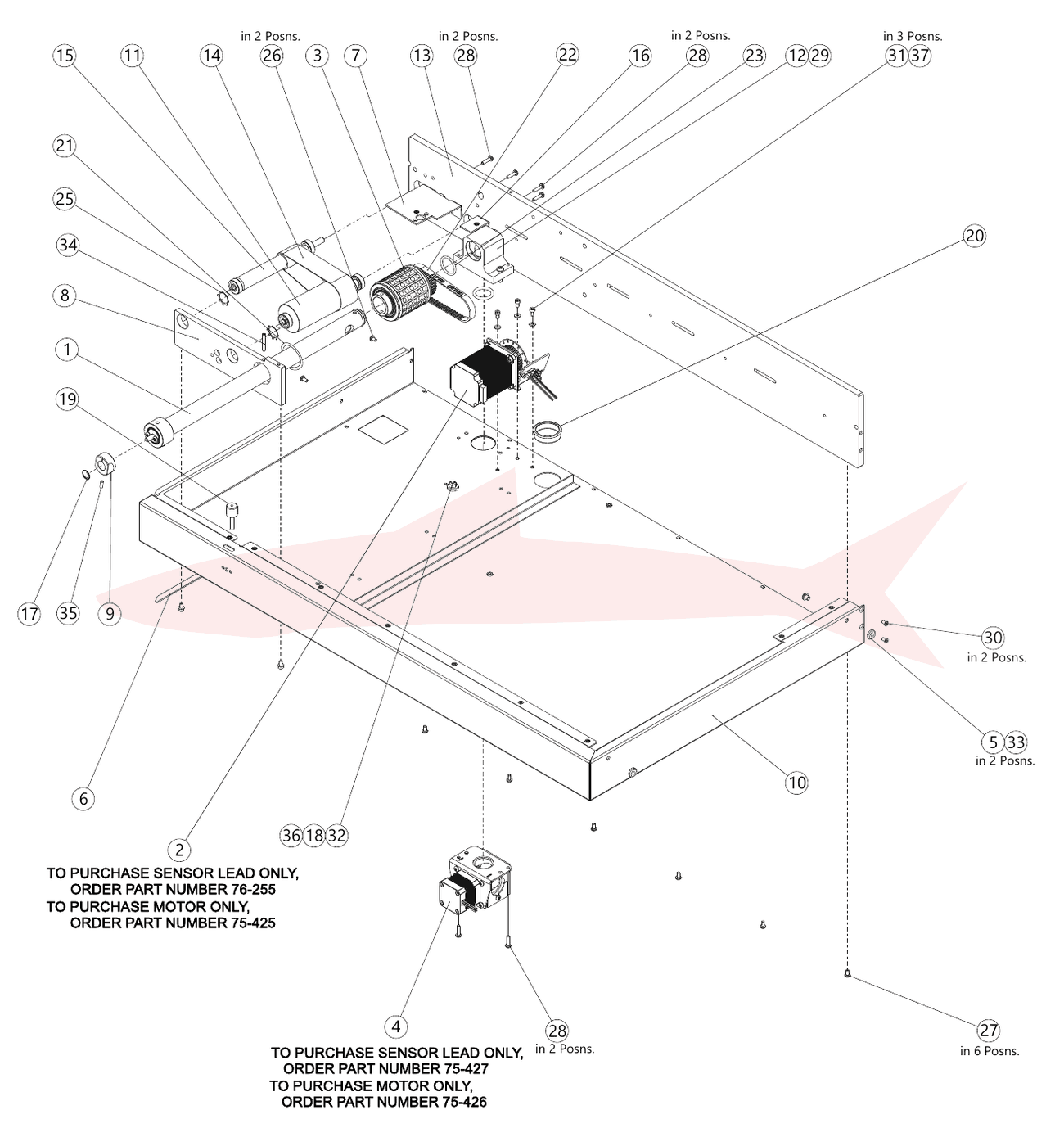

7-03-14 Feed Bed Assembly

Morgana AutoCreaser Pro 50 · Узел подачи

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	CHOKE BLEED ASSEMBLY - AutoCreaser50	73-05-06
2	VACUUM DRUM DRIVE ASSY. - AutoCreaser Pro	73-06-02
3	VACUUM ROLLER ASSY. - AutoCreaser 50 Mk4	73-07-01
4	Butterfly Valve - Stepper	175-28-01
5	Key Hole Latch - Creaser	73-004
6	FEED BED SPACER - Foam	73-009-02
7	BELT SUPPORT - AutoCreaser 50	73-012-02
8	SUPPORT PLATE - AutoCreaser 50	73-054-01
9	KNOB - Vac Bleed	73-066-01
10	FEED FRAME - AutoCreaser 50 Mk4	73-071-01
11	FEED DRUM ASSEMBLY - Idler	73-075-01
12	VACUUM DRUM MOUNTING - AC50 Mk4	73-077-01
13	MANIFOLD PLATE - AutoCreaser 50 Mk4	73-080-01
14	Feed Belt	93-021
15	Feed Drum Assy - Drive	93-032
16	Support Bracket - Control Bed - M3	93-033-02
17	LABEL - Papergate 'UP'	94-021
18	Clamp Washer	51-095
19	UNIVERSAL KNOB ASSY - M6 x 25 Lg. - Black - Ø16	28-003
20	Snap Bushing Ø33.3 x Ø38	601-015
21	Waved Washer	604-062
22	TIMING BELT - 120 XL - 037	607-017
23	'O' Ring	609-008
24	'O' Ring	609-030
25	Metric Push-in Fix	615-035
26	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
27	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
28	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
29	Screw - Pan Pozi Taptite - M5 x 20 Lg	401-02-050-020
30	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
31	SCREW - Socket Cap Head - M4 x 8 Lg	403-01-040-008
32	Screw - Socket Cap Head - M6 x 10 Lg	403-01-060-012
33	Screw - Button Hd. - M6 x 6 Lg	405-01-060-006
34	Screw Skt Cone Pt - M5 x 30 Lg	408-01-050-030
35	Screw - Skt Set Screw - Flat Pt. - M4 x 12 Lg	409-01-040-012
36	Nut - Full - M6	461-01-060
37	WASHER - Plain - M4	481-040

Номера в кружке — сборочные узлы (поставляются в сборе).

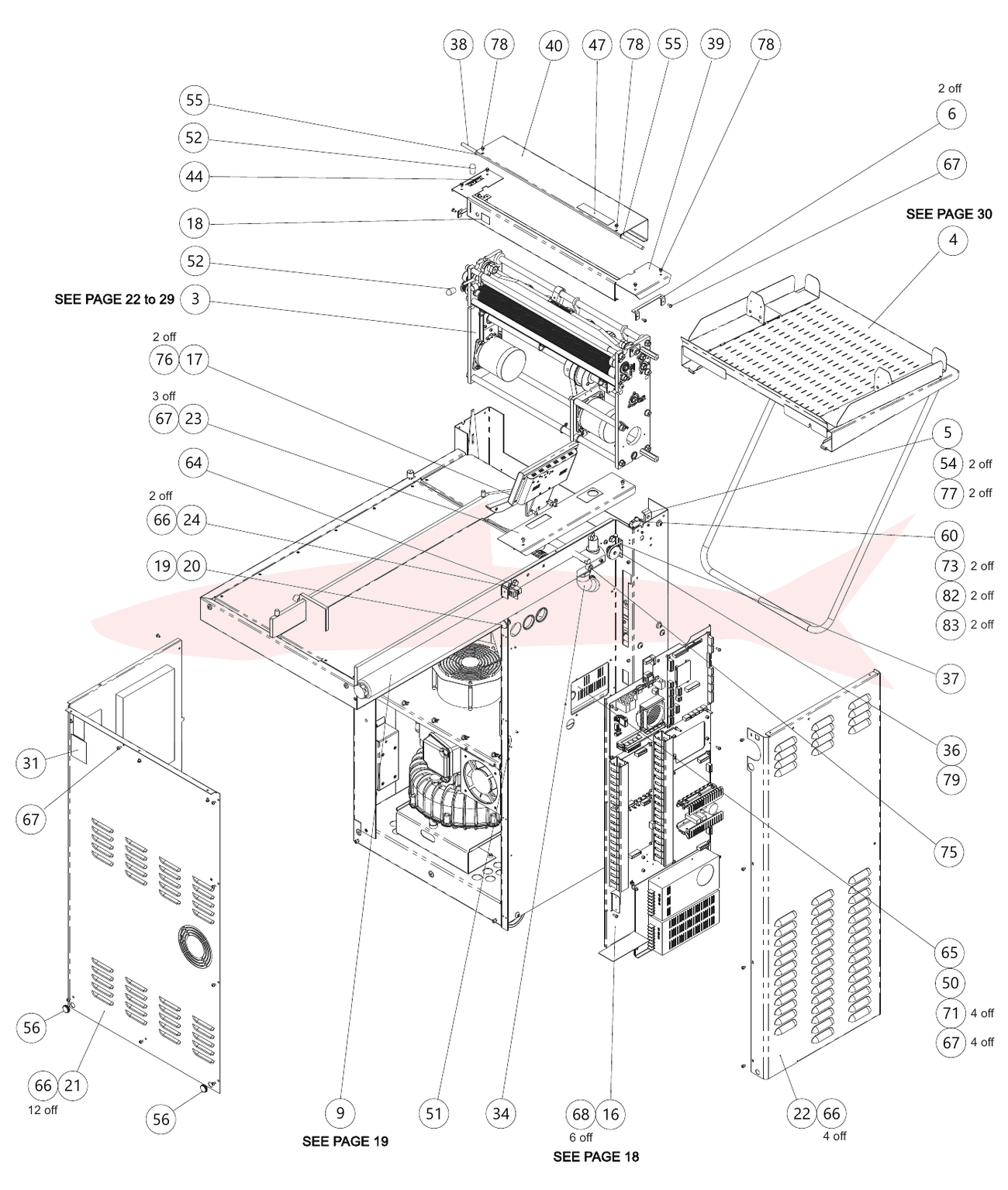

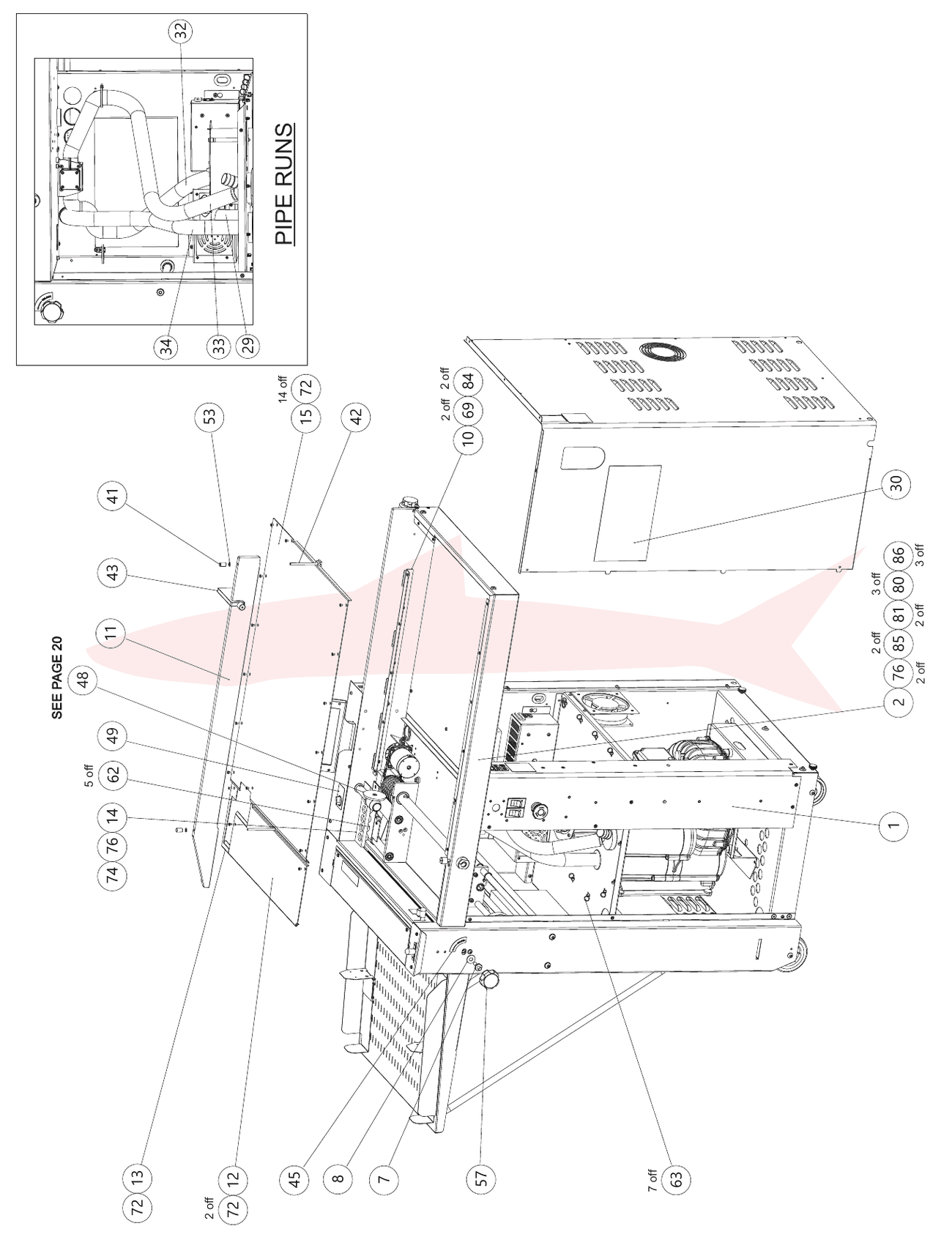

760820S Final Assembly

Morgana AutoCreaser Pro 50 · Общая сборка

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MAIN FRAME ASSEMBLY - AutoCreaser Pro 50	7-01-25
2	FEED BED ASSY - AutoCreaser Pro 50	7-03-14
3	CREASING UNIT ASSEMBLY - Autocreaser Pro 50	7-06-13
4	Slotted Stacker Assy - Autocreaser Pro 50	7-08-13
5	HINGE PLATE - AutoCreaser	71-011
6	COVER BRACKET - Mk2	71-012-02
7	LOCKING STUD - Clamp	71-020
8	Tilt Washer	71-025
9	MANIFOLD TUBE ASSEMBLY - AutoCreaser Pro 50	73-08-01
10	SUPPORT BRACKET - Feed Bed - Autocreaser Pro 50	73-072-01
11	Moving Sidelay - Autocreaser Pro 50	74-01-14
12	FEED BED - AutoCreaser Pro 50	74-001-05
13	Control Bed	74-002-02
14	BALL HOLDER - AutoCreaser	74-003
15	Loading Table - AutoCreaser Pro 50	74-050-04
16	CONTROL SYSTEM - AutoCreaser Pro 50	75-01-07
17	Touch Screen Assembly - 7” (New Controller)	75-06-02
18	Label - Reverse Gap Set	75-253
19	EMC BLANKING PLUG - Eng. Socket	75-333-01
20	DIN Socket Assy	75-356
21	COMPRESSOR PANEL - Autocreaser Pro 50	75-411-01
22	SERVICE PANEL - AutoCreaser Mk4	75-413-01
23	TOP COVER - Touch Screen	75-414-02
24	Ethernet Bracket	75-428-01
29	HOSE - Inlet	75-482-01
30	LABEL - Autocreaser Pro 50	75-462-01
31	Label - Fuse Ratings	75-629
32	HOSE - Valve - Blow	75-603-01
33	HOSE - Valve - Vacuum	75-601-01
34	HOSE - Manifold Tube	75-602-01
34	CORD PULLEY - Driven	76-041
36	CORD PULLEY - Driven	76-041
37	HOSE - Manifold Tube	75-602-01
38	HINGE SHAFT - Wide	76-049-03
39	ENTRY GUARD - Wide	76-050-04
40	EXIT GUARD - Wide	76-051-03
41	CLAMP KNOB - Sidelay	94-026
42	LOCK PIN ASSEMBLY. - Side Lay	94-028
43	BACKSTOP ASSEMBLY - Screw Clamped	94-058
44	Label - Roller Tilt	96-053
45	LABEL - Lock	96-060
46	ANTI-STATIC STRIP - Wide	98-013-03
47	Label - Safety Warnings	123-059
48	PAPER GATE ASSY. - Indexing - AutoCreaser 50	172-05-02
49	Label - Air Seperation	173-020
50	PSU MOUNTING BRACKET	173-020-01
51	Grommet Ø28.6 X Ø22 X Ø34.9 X 3.2 PVC	601-080
52	Tapered Ferrule	601-111
53	THRUST WASHER - Ø5.1 x Ø9.5 x 0.75	605-043
54	WASHER - Self Aligning	605-055
55	THRUST WASHER - Ø12.7 x Ø8.00 x 0.81	605-056
56	M6 Knurled Knoblet	606-010
57	LOBE KNOB - Female - M8	606-035
59	EDGING STRIP	609-009
60	MICROSWITCH	613-351
61	TIE WRAP - Long	613-388
62	STEEL BALL - Ø20	617-003
63	CABLE TIE MOUNTING - Push Fit	650-028
64	Connector - Ethernet	651-121
65	PSU - ASSEMBLY - ATX - 450W	76-410-01
66	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
67	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
68	Screw - Pan Pozi Taptite - M4 x 10 Lg	401-02-040-010
69	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
71	Screw - Pan Pozi UNC Taptite - #6-32 x 5/16”	401-04-006-312
72	Screw - Csk Hd. Taptite - M3 x 8 Lg	402-02-030-008
73	SCREW - Socket Cap Head - M3 x 20 Lg	403-01-030-020
74	Screw - Socket Cap Head - M5 x 20 Lg	403-01-050-020
75	Screw - Socket Cap Head - M10 x 12 Lg	403-01-100-012
76	SCREW - Socket Button Head - M6 x 12 Lg	405-01-060-012
77	SCREW - Socket Button Head - M8 x 16 Lg	405-01-080-016
78	SCREW - Tamperproof - M4 x 6 Lg	406-01-040-006
79	Screw - Skt Set Screw - Flat Pt. - M5 x 5 Lg	409-01-050-005
80	Screw - Hexagon Head - M8 x 12 Lg	415-01-080-012
81	NUT - Full - M6	461-01-060
82	NUT - NYLOC - M3	464-01-030
83	WASHER - Plain - M3	481-030
84	WASHER - Plain - M4	481-040
85	WASHER - Plain - M6	481-060
86	WASHER - Plain - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

75-01-07 Control System Assembly

Morgana AutoCreaser Pro 50 · Система управления

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Chassis	75-217-01
2	PSU Mounting Plate	75-416-02
3	Controller PCB Assy. No Chip	75-377-01
4	Dual Stepper Drive - PCB Assembly	125-21-02
5	Small Stepper Driver	174-06-01
6	RS232 Adaptor Board	174-19-01
7	Grommet Strip	601-139
8	Cable Tie Mounting - Push Fit	650-028
9	Open Slot Trunking - 25mm x 37.5mm	650-096
10	Snap Rivet - Ø4.2 Hole	650-097
11	PSU - 24v	960-112734
12	PSU - 48v	960-112735
13	Mini ITX Motherboard - Pro Machines	75-631-01
16	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
17	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
18	Screw - Csk Pozi Taptite - M4 x 6 Lg	402-02-040-006
19	Nut - Full - M4	461-01-040
20	Washer - Spring - M4	483-040
21	Shorting Link	173-54-01
22	Ferrite - Clip Type - 13mm I/D	658-008
23	Autocreaser Pro Processor Assy	75-571-01
24	Bleed Resistor	75-625-01

Номера в кружке — сборочные узлы (поставляются в сборе).

73-08-01 Manifold Tube Assembly

Morgana AutoCreaser Pro 50 · Воздушный коллектор

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MANIFOLD TUBE - AutoCreaser 50 Mk4	73-079-01
2	Slotted Distribution Tube	172-009-01
3	KNOB - 6 Position Air Distribution	172-010-01
4	Air Bleed Spool	172-011-01
5	Air Inlet Port - Digifold Mk2	175-061-01
6	M6 Ball Spring Plunger	601-162
7	'O' Ring Ø26 x Ø3	609-017
8	‘O' Ring	609-026
9	Screw - Skt Set Screw - Flat Pt. - M4 x 10 Lg	409-01-040-010
10	Screw - Skt Set Screw - Flat Pt. - M4 x 20 Lg	409-01-040-020
11	Screw - Skt Set Dog Pt. - M5 x 16 Lg	411-01-050-016
12	NUT - Full - M5	461-01-050

172-05-02 Paper Gate Assembly

Morgana AutoCreaser Pro 50 · Заслонка подачи бумаги

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	PIVOT ASSEMBLY - Papergate	172-06-01
2	POST - Indexing Papergate - AutoCreaser	172-025-02
3	COLLAR - indexing Papergate	172-028-02
4	LOCKING NUT - Paper Gate	172-029-01
5	Label - Papergate	172-031-01
6	ROTARY PAPERGATE - Indexed	48-005-04
7	M6 Ball Spring Plunger	601-162
8	WAVED WASHER	604-068
9	CIRCLIP - Internal - Ø22	615-006
10	SCREW - Socket Csk Head - M5 x 10 Lg	404-01-050-010
11	Screw - Skt Set Screw - Flat Pt. - M3 x 10 Lg	409-01-030-010
12	SCREW - Skt Set Dog Pt. - M4 x 5 Lg	411-01-040-005

Номера в кружке — сборочные узлы (поставляются в сборе).

7-06-13 Creaser Unit

Morgana AutoCreaser Pro 50 · Биговальный узел

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	TIE BAR - AutoCreaser - Wide	76-003-02
2	BLADE ADJUSTMENT CAM	76-011
3	ADJUSTMENT DISK - AutoCreaser	76-012
4	TIMING PULLEY - 16XL (Wide) - Flanged - Short Hub	76-034-06
5	SPLASH GUARD ASSEMBLY - AutoCreaser 50	76-04-02
6	LOCK NUT - Blade Cam	76-047
7	IDLER GEAR ASSEMBLY - AutoCreaser Pro	76-05-04
8	HINGE PILLAR	76-053-02
9	TILT PILLAR - AutoCreaser MK3	76-054-03
10	CRANK SHAFT ASSEMBLY - AutoCreaser 50	76-06-02
11	STEPPER PINION - 24T	76-182-01
12	STEPPER SHIM	76-065
13	LABEL - Blade Adjustment	76-101
14	BUFFER - Exit Guard	76-105
15	MTG. PLATE - Stepper Motor	76-121-01
16	TIE BAR - Female	76-122-01
17	TIMING PULLEY - 20XL - Wide Flanged	76-123-01
18	HUB ASSY. - Gap Control - Lay Side	76-138-02
19	Gap Control Shaft	76-143-01
20	Female Tie Bar - Single Gap Control (Wide)	76-144-02
21	GAP SET LEVER ASSY. - Op. Side	76-148-01
22	GAP SET LEVER ASSY. - Lay. Side	76-148-02
23	Locking Link - Gap Control	76-149-01
24	LEAD - Dual Sensor Assy	76-154
25	LEAD - Paper Jam Sensor	76-155
26	Locking Knob - Gap Control	76-150-01
27	INPUT ROLLER - Lower - AutoCreaser 50	76-175-02
28	INPUT ROLLER -Upper - AutoCreaser 50	76-177-02
29	SIDE PLATE ASSEMBLY - Op. Side	76-179-01
30	SIDE PLATE ASSEMBLY - Lay Side	76-180-01
31	LEAD - Paper Guide Sensor - Wide	76-230-02
32	BLADE SET - Narrow - Autocreaser 50	76-237-03
33	STEPPER DRIVE MOTOR & LEAD ASSY	76-240
34	STEPPER DRIVE MOTOR & LEAD ASSY	76-241
35	Upper Output Shaft Assy - AC50	76-250-02
36	Lower Output Shaft Assy - AC50	76-251-02
37	PERFORATOR STRIPPER ASSEMBLY	78-013
38	PERF. SHAFT SUPPORT BLOCK ASSY - Top	78-060-01
39	PERF. SHAFT SUPPORT BLOCK ASSY - Bottom	78-060-02
40	ECCENTRIC Perf Shaft - Top	78-062-01
41	TIMING PULLEY Wide - 16XL - Flanged	56-003-02
42	TIMING PULLEY - 16XL - Un-Flanged	56-004-02
43	HOLE BUSHING - Split - Ø19	601-124
44	SPIROL SPACER - Ø4 x Ø5.65 x 4 Lg	603-041
45	Spirol Pin - Ø4 x 12 Lg	603-046
46	SPIROL SPACER - Ø10 X Ø13 X 6.5 Lg	603-078
47	SPIROL SPACER - Ø10 X Ø13 X 12 Lg	603-093
48	WAVED WASHER - Ø21.0 X Ø27.5 X 3.0	604-071
49	SUPPORT WASHER - Ø12	605-052
50	TIMING BELT - 160XL - 15	607-042
51	TIMING BELT	607-048
52	Shoulder Bolt - Ø12(M10) x 30 Lg	608-019
53	TIE WRAP - Small	613-027
54	CABLE TIE MOUNTING	613-339
55	RETAINING RING - External - Ø35	615-038
56	RETAINING RING - External - Ø30	615-067
57	TERMINAL STRIP - 45° - Single	651-031
58	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
59	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
60	Screw - Pan Pozi Taptite - M4 x 10 Lg	401-02-040-010
61	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
62	Screw - Socket Cap Head - M5 x 16 Lg	403-01-050-016
63	Screw - Socket Cap Head - M5 x 20 Lg	403-01-050-020
64	Screw - Socket Cap Head - M5 x 25 Lg	403-01-050-025
65	SCREW - Socket Cap Head - M8 x 12 Lg	403-01-080-012
66	Screw - Socket Cap Head - M8 x 20 Lg	403-01-080-020
67	Screw - Button Hd. - M8 x 20 Lg	405-01-080-020
68	Screw - Socket Set Knurled - M5 x 6 Lg	407-01-050-006
69	Screw - Socket Set - Flat Point - M4 x 4 Lg	409-01-040-004
70	Screw - Socket Set - Flat Point - M4 x 6 Lg	409-01-040-006
71	Screw - Skt Set Screw - Flat Pt. - M5 x 6 Lg	409-01-050-006
72	Screw - Socket Set - Dog Point - M4 x 6 Lg	411-01-040-006
73	Nut - Full - M5	461-01-050
74	Nut - Full - M8	461-01-080
75	Half Nut - M8	462-01-080
76	WASHER - Plain - M4	481-040
77	Washer - Plain - M5	481-050
78	Washer - Plain - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

7-06-13 Creaser Unit — Switches & Sensors

Morgana AutoCreaser Pro 50 · Биговальный узел · датчики и выключатели

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	TIE BAR - Female - AutoCreaser - Wide	76-004-02
2	STACKER SWITCH ASSY	75-040
3	SPLASH GUARD - AUTOCREASER 50	76-052-04
4	SHOULDERED PAD - AutoCreaser- Mk2	76-086-03
5	BRACKET - Combined Switch	76-131
6	ADJUSTER PLATE - V3 MicroSwitch	76-132
7	Slot Detector Bracket - Wide	76-163-01
8	SENSOR - Blade Position	76-156
9	ECCENTRIC Perf Shaft - Top	78-062-01
10	EP Bush - Ø8 x Ø10 x Ø15 x 5.5	602-054
11	TIE WRAP - Small	613-027
12	MICROSWITCH	613-191
13	CABLE TIE MOUNTING	613-339
14	Screw - Pan Pozi Taptite - M3 x 6 Lg	401-02-030-006
15	Screw - Pan Pozi Taptite - M3 x 16 Lg	401-02-030-016
16	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
17	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
18	Screw - Socket Cap Head - M3 x 20 Lg	403-01-030-020
19	Screw - Button Hd. - M4 x 6 Lg	405-01-040-006
20	Nut - Full - M8	461-01-080
21	NUT - NYLOC - M3	464-01-030
22	Washer - Plain - M3	481-030
23	Washer - Plain - M4	481-040

Номера в кружке — сборочные узлы (поставляются в сборе).

76-05-04 Idler Gear Assembly

Morgana AutoCreaser Pro 50 · Промежуточная шестерня

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	STEPPER IDLER - 46T Gear / 16XL Pulley	76-063-03
2	IDLER STUD - AutoCreaser 50	76-064-02
3	BEARING - Drawn Cup Needle Roller - HK1010	602-085
4	NYLON WASHER - Ø10.69 X17.45 X 0.79	605-002
5	RETAINING RING - External - Ø10	615-043

76-06-02 Crank Shaft Assembly

Morgana AutoCreaser Pro 50 · Коленчатый вал

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	POWER LINK ASSEMBLY	76-03-01
2	CRANK SHAFT - AutoCreaser - AutoCreaser 50	76-015-03
3	SPACER - Crank Shaft	76-016
4	PULLEY ASSY. - Crankshaft	76-125
5	TORSION HUB - AutoCreaser	76-126
6	TORSION BUSH	76-127
7	Slot Detector Disk - Small	76-134-02
8	BEARING-DEEP GROOVE BALL - 6300-ZZ	602-082
9	DOWEL - Ø6 x 40 Lg	603-071
10	O'Ring	609-024
11	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
12	Screw - Socket Set - Dog Point - M8 x 20 Lg	411-01-080-020
13	Nut - Full - M8	461-01-080
14	Washer - Plain - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

76-03-01 Power Link Assembly

Morgana AutoCreaser Pro 50 · Шатун привода ножа

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	POWER LINK - Blade Crank Shaft	76-076
2	LINK PLATE - Tapped	76-077
3	SHOCK RING PLATE	76-078
4	LINK - Bearing Plate	76-079
5	BEARING - Power Link	76-109
6	BEARING-Deep Groove Ball - 6202-ZZ	602-086
7	O'Ring	609-022
8	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016

7-08-13 Stacker Assembly

Morgana AutoCreaser Pro 50 · Приёмный лоток

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Magnetic Pad	78-008
2	Magnetic Strip	78-009-03
3	Stacker Bed	78-017-01
4	Stacker Guide - LH - Screened	78-031-02
5	Stacker Guide RH	78-032-01
6	Stacker Backstop - LH	78-033-01
7	Stacker Backstop - RH	78-033-02
8	Actuator Mounting Block	78-034-01
9	Hoop Strut - Conveyor	16-029-02
10	Magnet	601-079
11	Grub Screw - Slotted Nylon M4 x 6 Lg	601-174
12	Screw - Csk Hd. Taptite - M5 x 10 Lg	402-02-050-010
13	Guide Stop - Stacker	78-073-01
14	Screw - Socket Cap Head - M3 x 6 Lg	403-01-030-006
