Morgana AutoCreaser Pro 33A — каталог запчастей

Автоматическая биговальная машина. Parts Manual 70-208, issue 4 (апрель 2022), с серийного № L144A00224.

7-01-30Main Assembly — основная рама
75-424-06Control Leg Assembly — блок управления (стойка)
75-546-01Pump Overload Assembly — защита компрессора от перегрузки
7-03-17Feed Bed Assembly — узел подачи
750820SFinal Assembly — общая сборка
75-01-08Control System Assembly — система управления
73-08-02Manifold Tube Assembly — воздушный коллектор

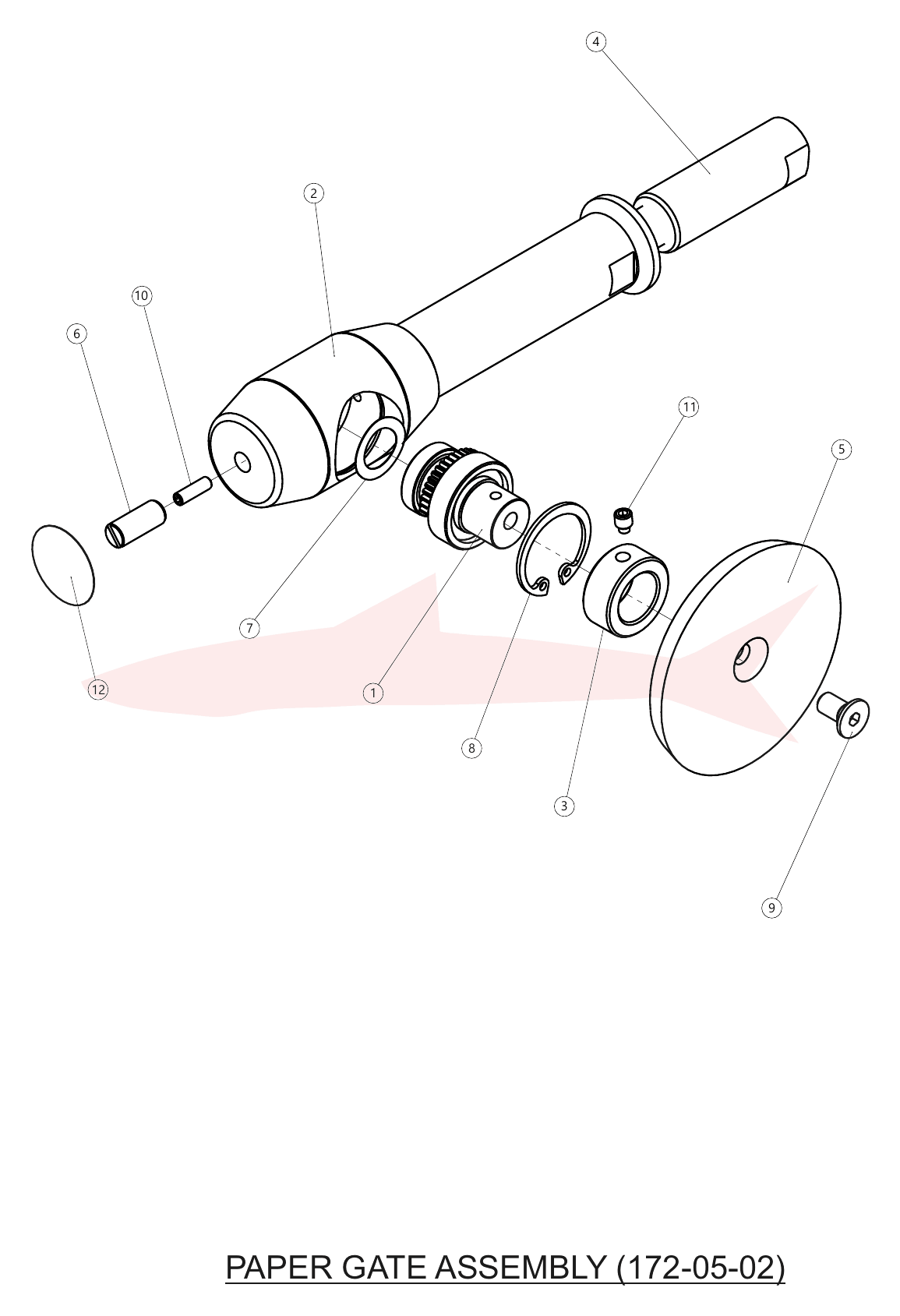

172-05-02Paper Gate Assembly — заслонка подачи бумаги
7-06-16Creaser Unit — биговальный узел

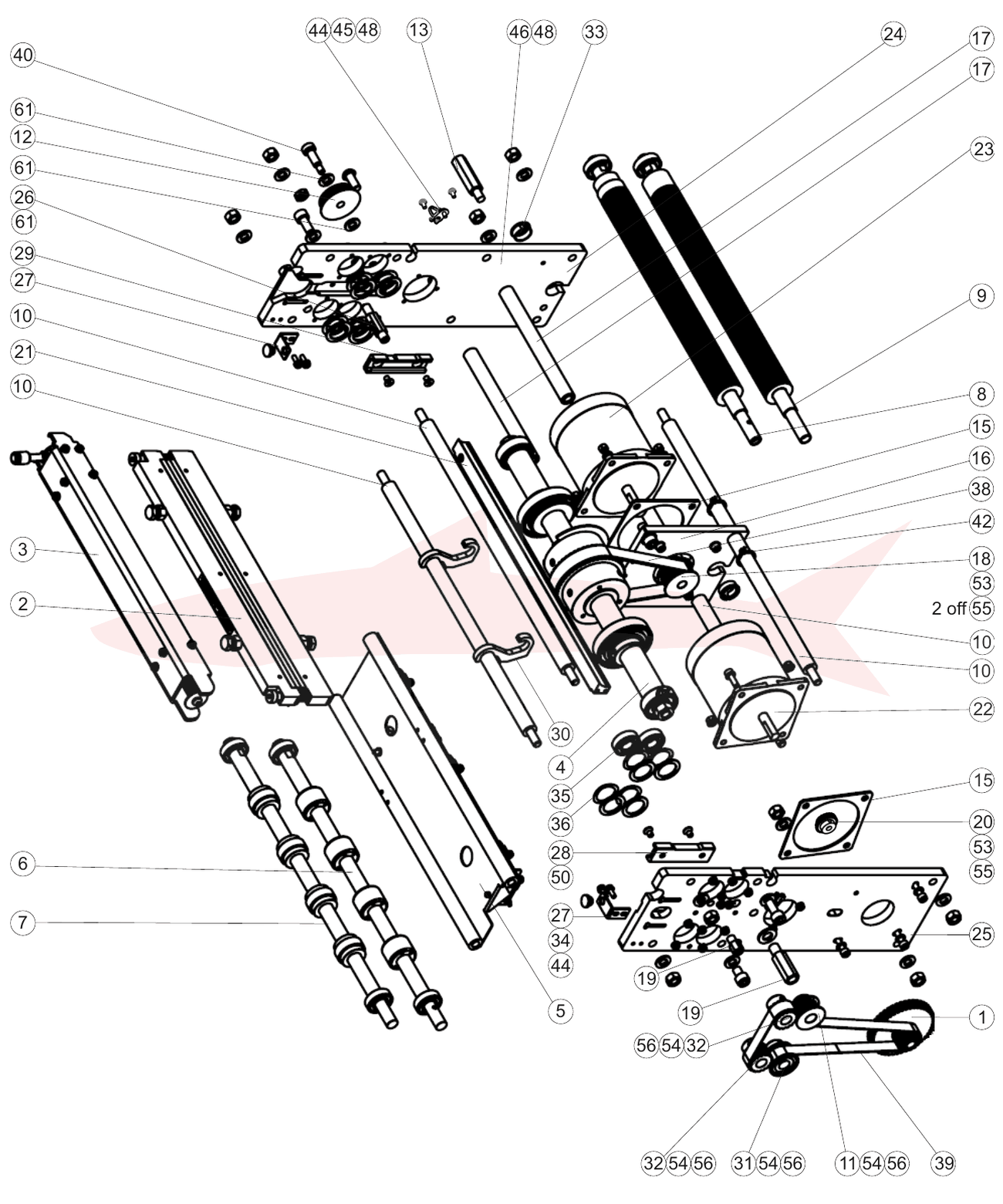

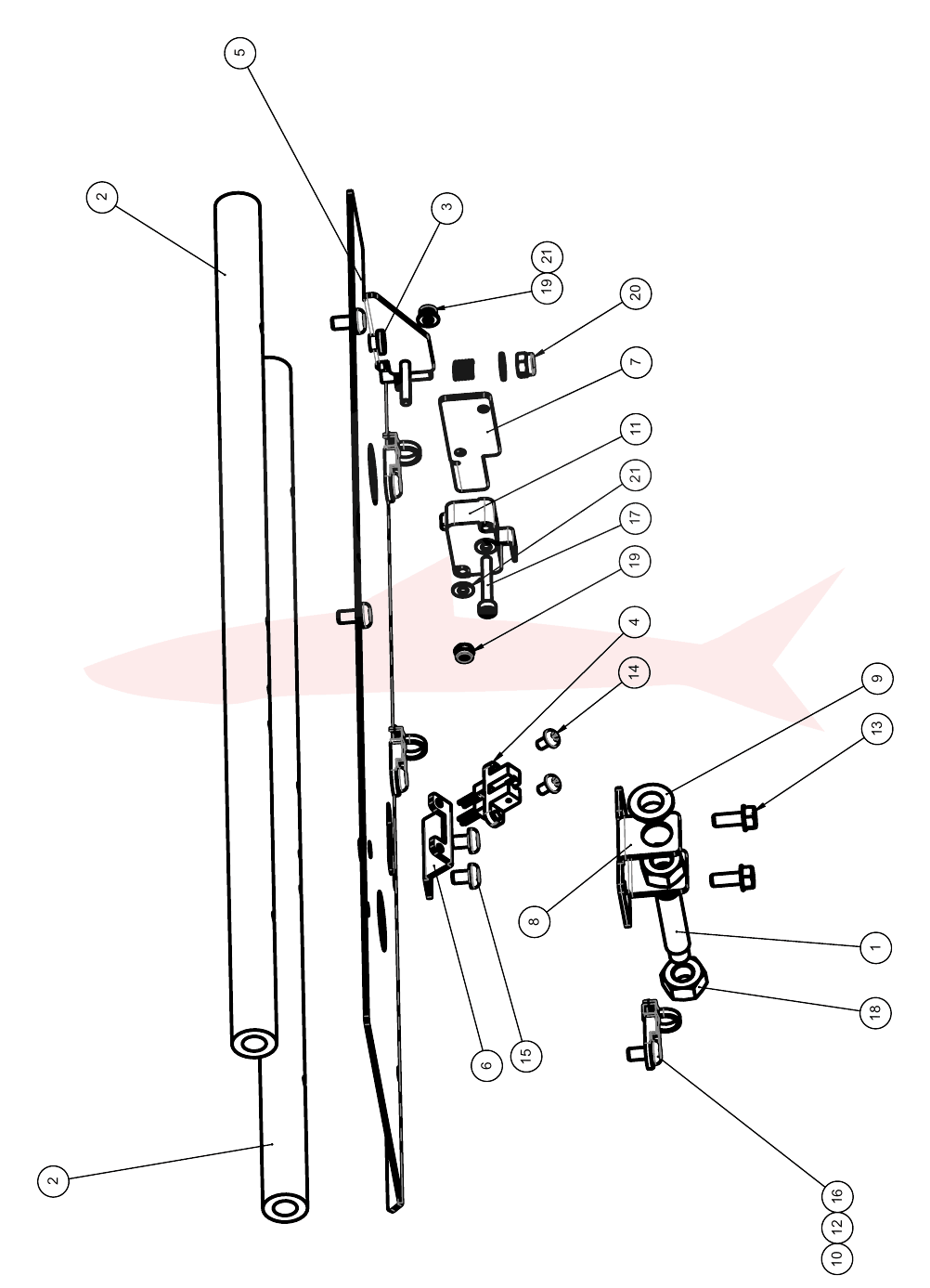

7-06-16Creaser Unit — Switches & Sensors — биговальный узел · датчики и выключатели

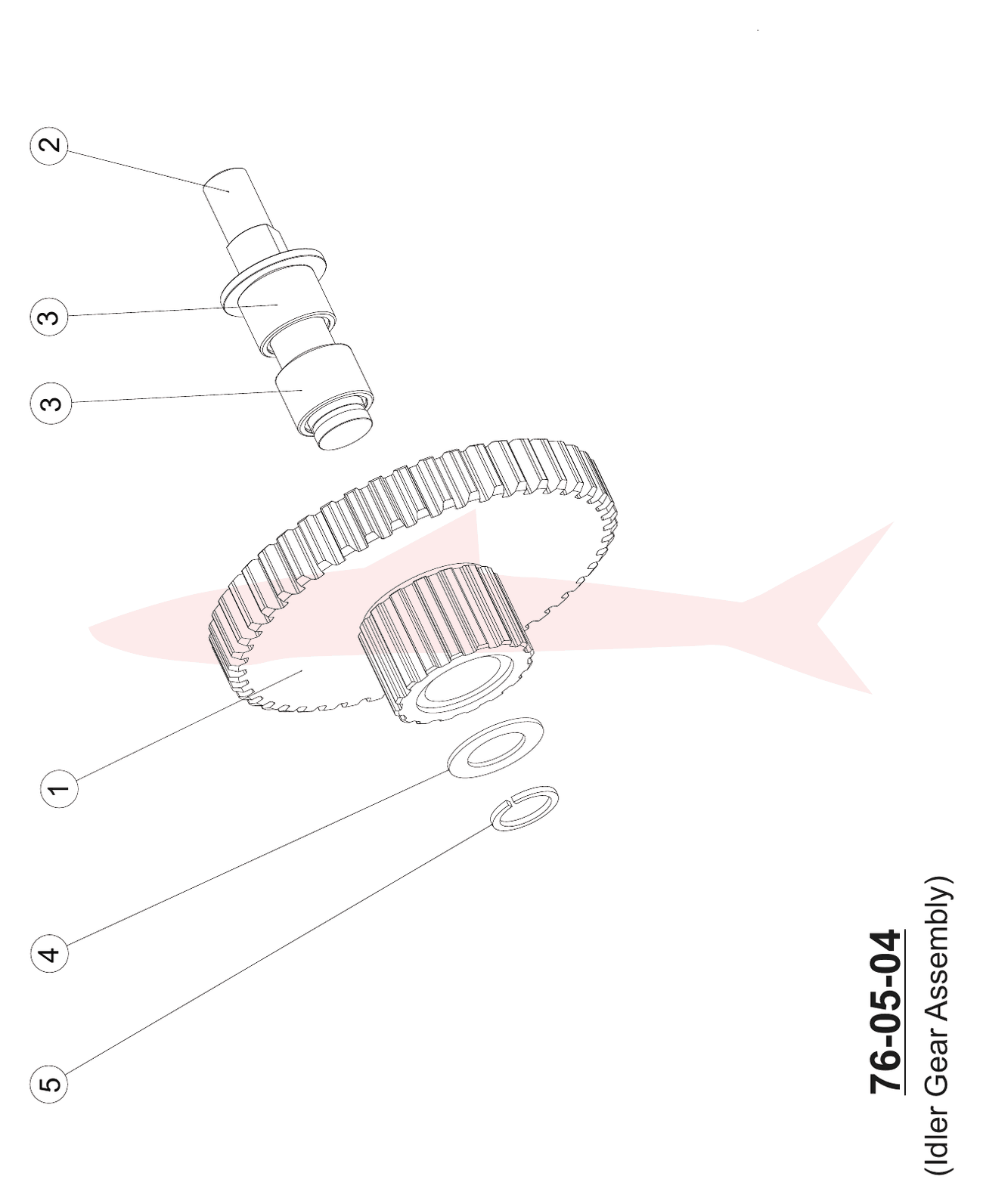

76-05-04Idler Gear Assembly — промежуточная шестерня

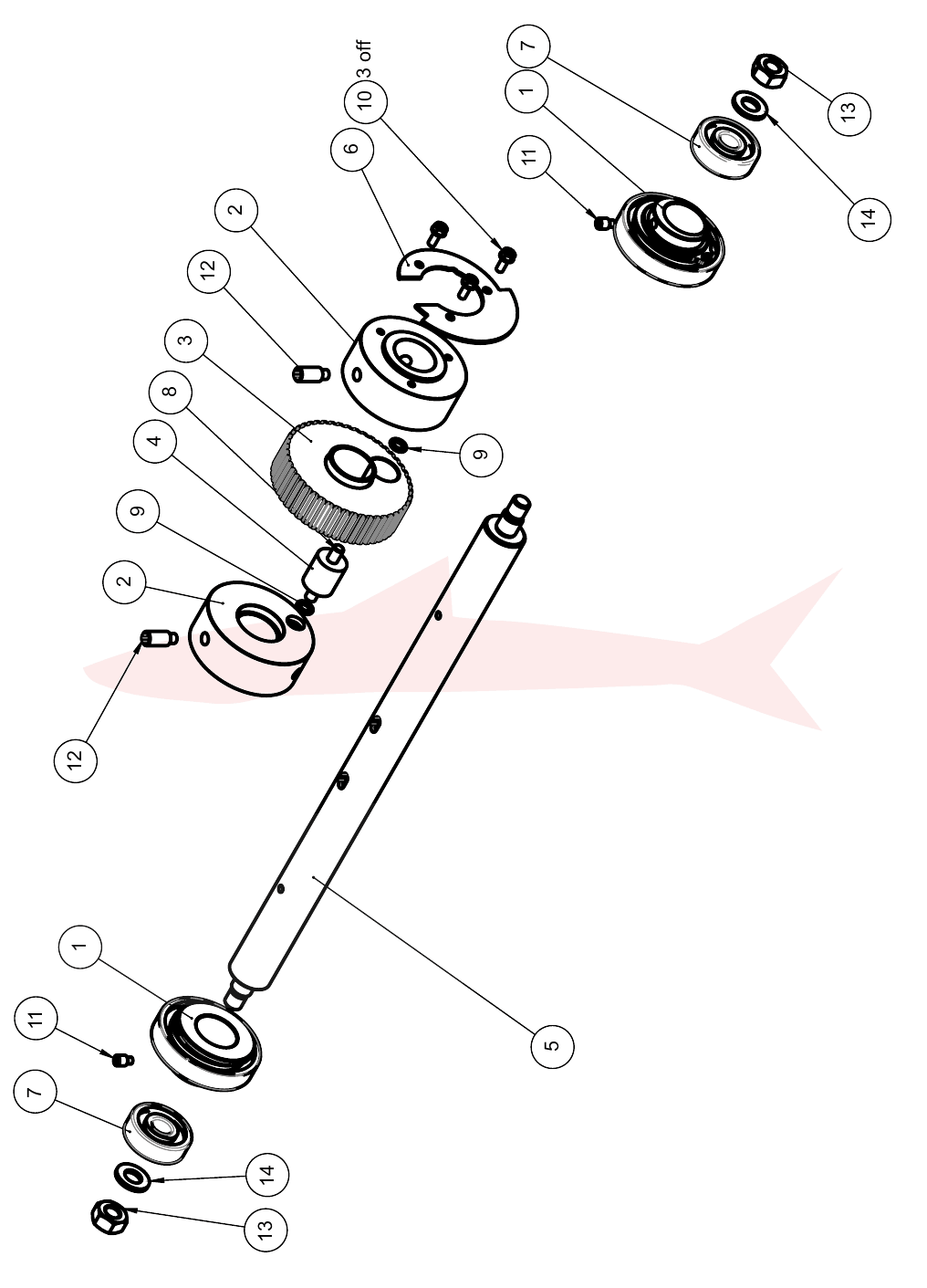

7-06-16Creaser Unit — Cam Shaft & Pulley — биговальный узел · кулачковый вал и шкив

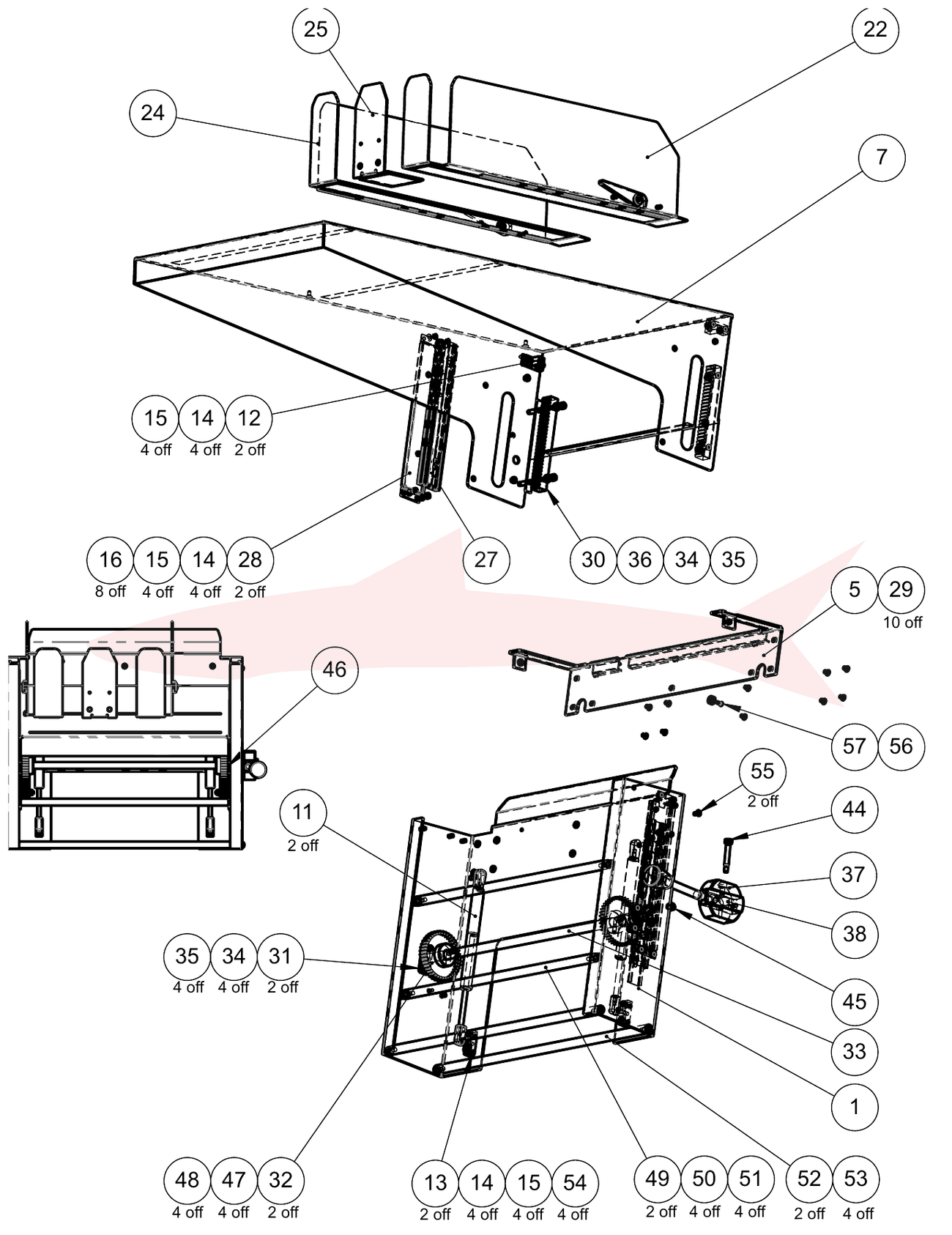

7-08-15Stacker Assembly — приёмный лоток

7-01-30 Main Assembly

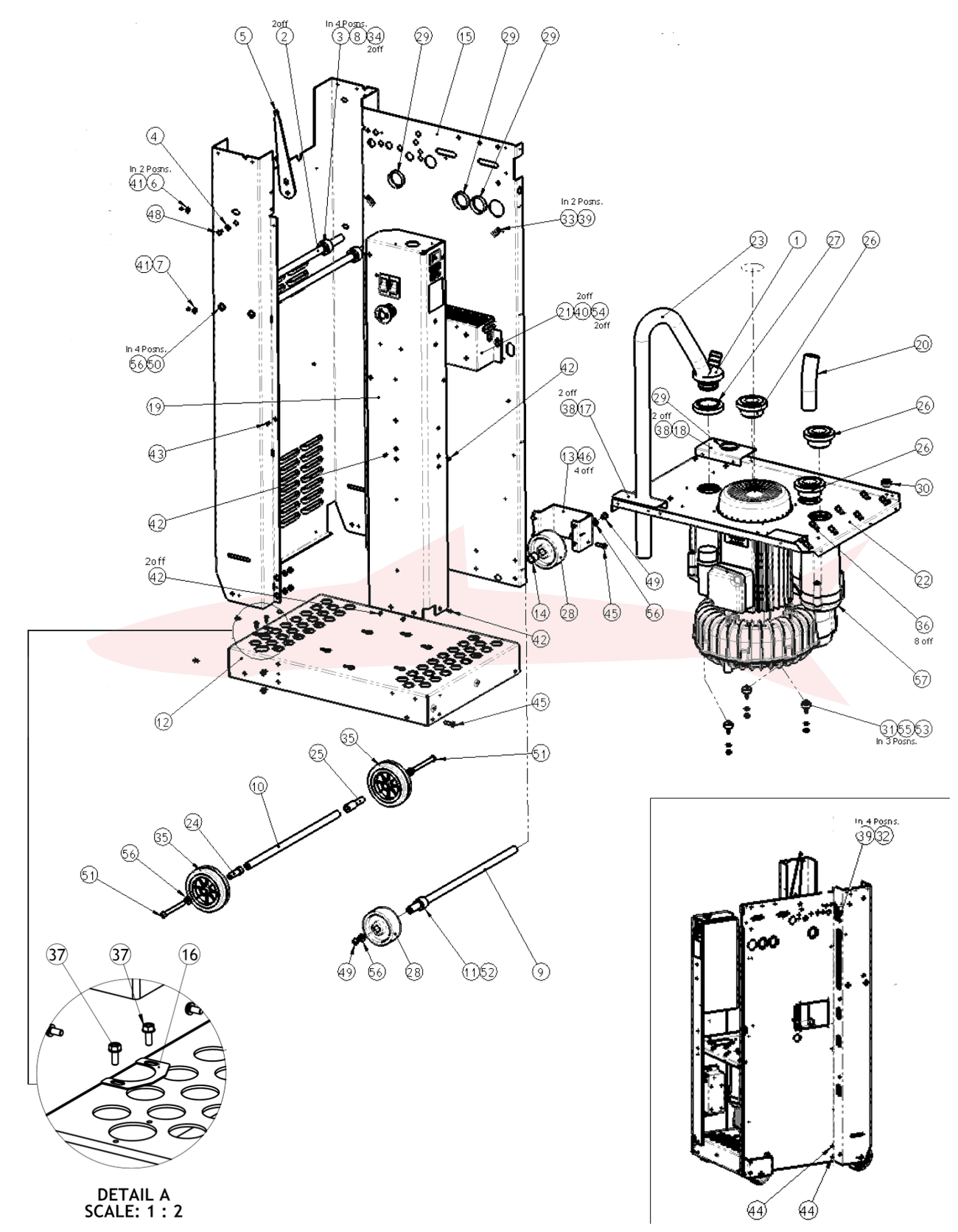

Morgana AutoCreaser Pro 33A · Основная рама

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	ADAPTOR ASSY - Ø22 / Ø10 - SV130 - AutoCreaser 33	71-01-01
2	TIE BAR - AutoCreaser Mk4	71-002-05
3	SUPPORT SPOOL	71-005
4	PIVOT BUSH - Stepped	71-010
5	Tilt Lever - AutoCreaser Mk5	71-102-01
6	PAD - Stacker	71-015
7	Pad - Adj. Height Stacker	71-015-02
8	SHOCK SLEEVE	71-016
9	AXLE - AutoCreaser 33 Mk4	71-052-05
10	AXLE - AutoCreaser 33	71-052-06
11	Collar - Ø15.3 x Ø25 x 20 Lg. (M4)	71-055-01
12	PLINTH - AutoCreaser 33 Mk4	71-072-01
13	SUPPORT - Wheel Axle	71-073-01
14	Spacer - Wheel	71-079-01
15	MAIN FRAME - AutoCreaser 33 Mk5	71-100-01
16	Hose Clamp	71-103-01
17	Tower Blank - Op Side	75-208-01
18	Tower Blank - Lay Side - Cable Route	75-208-03
19	CONTROL LEG ASSEMBLY - Autocreaser Pro 33 (UL)	75-424-06
20	HOSE - Inlet	75-481-01
21	TOROIDAL TRANSFORMER ASSY	75-530-01
22	BAFFLE PLATE - AutoCreaser Pro33 Mk5	75-605-01
23	Hose Exhaust - Pump B1	75-607-01
24	WHEEL TUBE - Op. Side - AutoCreaser 50	91-006-05
25	WHEEL TUBE - Lay Side - AutoCreaser 50	91-006-06
26	BUNG - Compressor Ports	91-025
27	BUNG - Compressor Ports - AC33	91-025-06
28	NYLON WHEEL	62-006
29	Snap Bushing Ø33.3 x Ø38	601-015
30	Snap Bushing Ø15.5 x Ø19	601-076
31	VIBRATION MOUNT - Stud	601-161
32	SPIROL SPACER - Ø4 x Ø5.65 x 4 Lg	603-041
33	CABLE TIE MOUNTING	613-339
34	CIRCLIP - EXTERNAL - Ø15	615-014
35	Wheel - Ø100	617-008
36	CABLE TIE MTG. - Push Fit	650-028
37	Screw - Hex Hd Torx - M4 x 10 Lg	99471
38	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
39	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
40	Screw - Pan Pozi Taptite - M4 x 10 Lg	401-02-040-010
41	Screw - Csk Hd. Taptite - M4 x 6 Lg	402-02-040-006
42	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
43	Screw - Csk Hd. Taptite - M4 x 10 Lg	402-02-040-010
44	SCREW - Socket Cap Head - M6 x 10 Lg	403-01-060-010
45	SCREW - Socket Cap Head - M6 x 20 Lg	403-01-060-020
46	SCREW - Socket Cap Head - M10 x 16 Lg	403-01-100-016
47	SCREW - Socket Countersunk Head - M6 x 12 Lg	404-01-060-012
48	SCREW - Socket Button Head - M6 x 12 Lg	405-01-060-012
49	SCREW - Socket Button Head - M8 x 12 Lg	405-01-080-010
50	SCREW - Socket Button Head - M8 x 16 Lg	405-01-080-016
51	SCREW - Socket Button Head - M8 x 50 Lg	405-01-080-080
52	Screw - Skt Set Screw - Flat Pt. - M4 x 6 Lg	409-01-040-006
53	NUT - Full - M6	461-01-060
54	WASHER - Plain - M4	481-040
55	WASHER - Plain - M6	481-060
56	WASHER - Plain - M8	481-080
57	Blower - SV130/5 EW	621-046

Номера в кружке — сборочные узлы (поставляются в сборе).

75-424-06 Control Leg Assembly

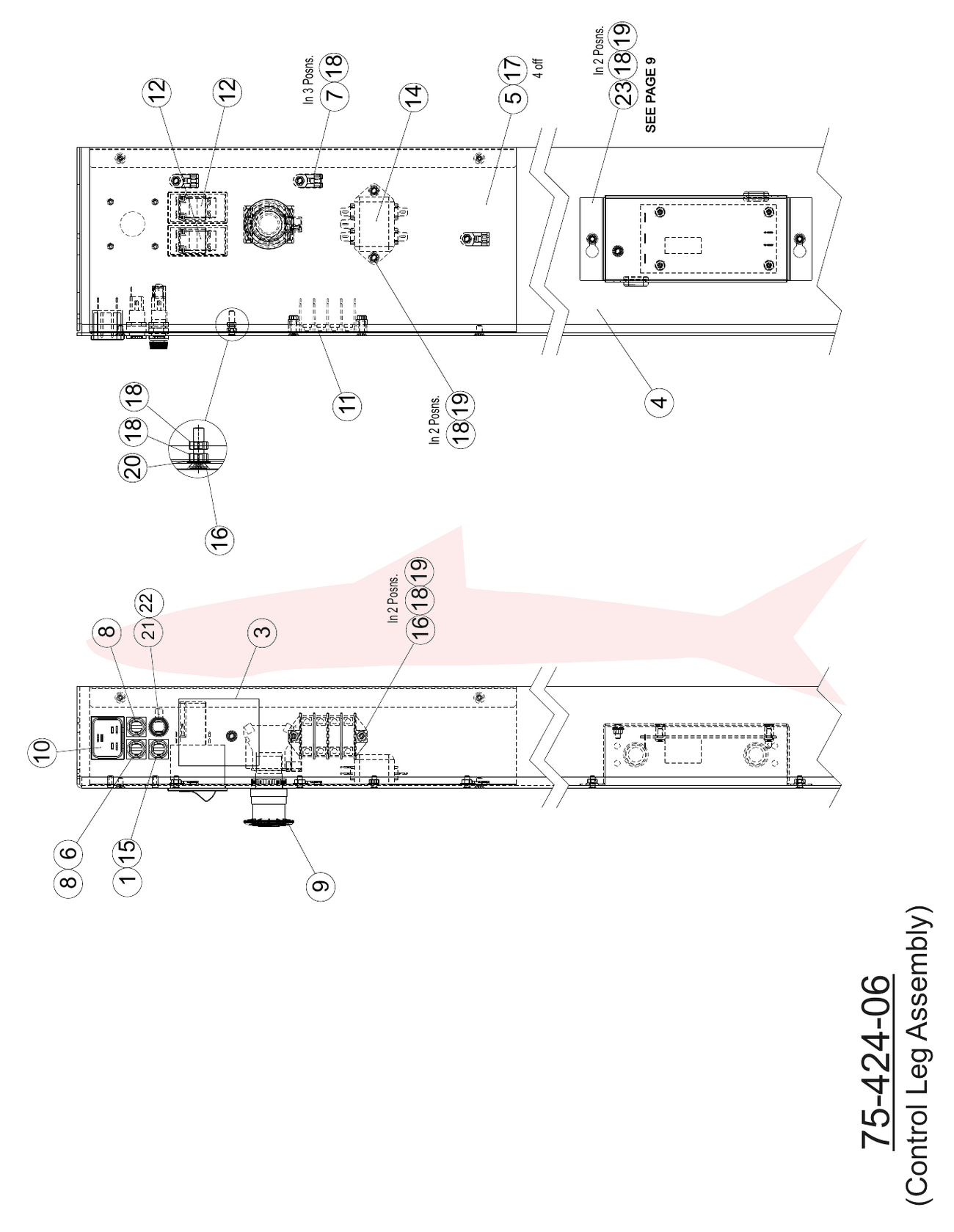

Morgana AutoCreaser Pro 33A · Блок управления (стойка)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	LEAD - PSU MAINS	75-184
3	Label - Fuse Ratings (UL)	75-628
4	CONTROL LEG	75-417-01
5	Mains Cover	75-507-01
6	FUSE - 5A - 20mm x 5mm - ANTI-SURGE	47061
7	CABLE TIE MOUNTING	613-339
8	FUSE HOLDER - Ø5 x 20	613-352
9	EMERGENCY STOP SWITCH - Double Pole	613-365
10	Mains Inlet - 20A	651-101
11	Tab Terminal Block - 4 way	651-109
12	SWITCH - System	652-011
14	Mains Filter	680-009
15	FUSE - 4.0A - 20mm X 5mm - ANTI-SURGE	681-015
16	Screw - Csk Hd. Taptite - M4 x 16 Lg	402-02-040-016
17	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
18	NUT - Full - M4	461-01-040
19	WASHER - Plain - M4	481-040
20	Washer - Shakeproof - M4	485-040
21	FUSE HOLDER - PANEL MTD. (Ø6.3 x 32) 20A	652-046
22	FUSE - ANTI-SURGE 15A (6.3 x 32)	652-047
23	PUMP OVERLOAD ASSY	75-546-01

75-546-01 Pump Overload Assembly

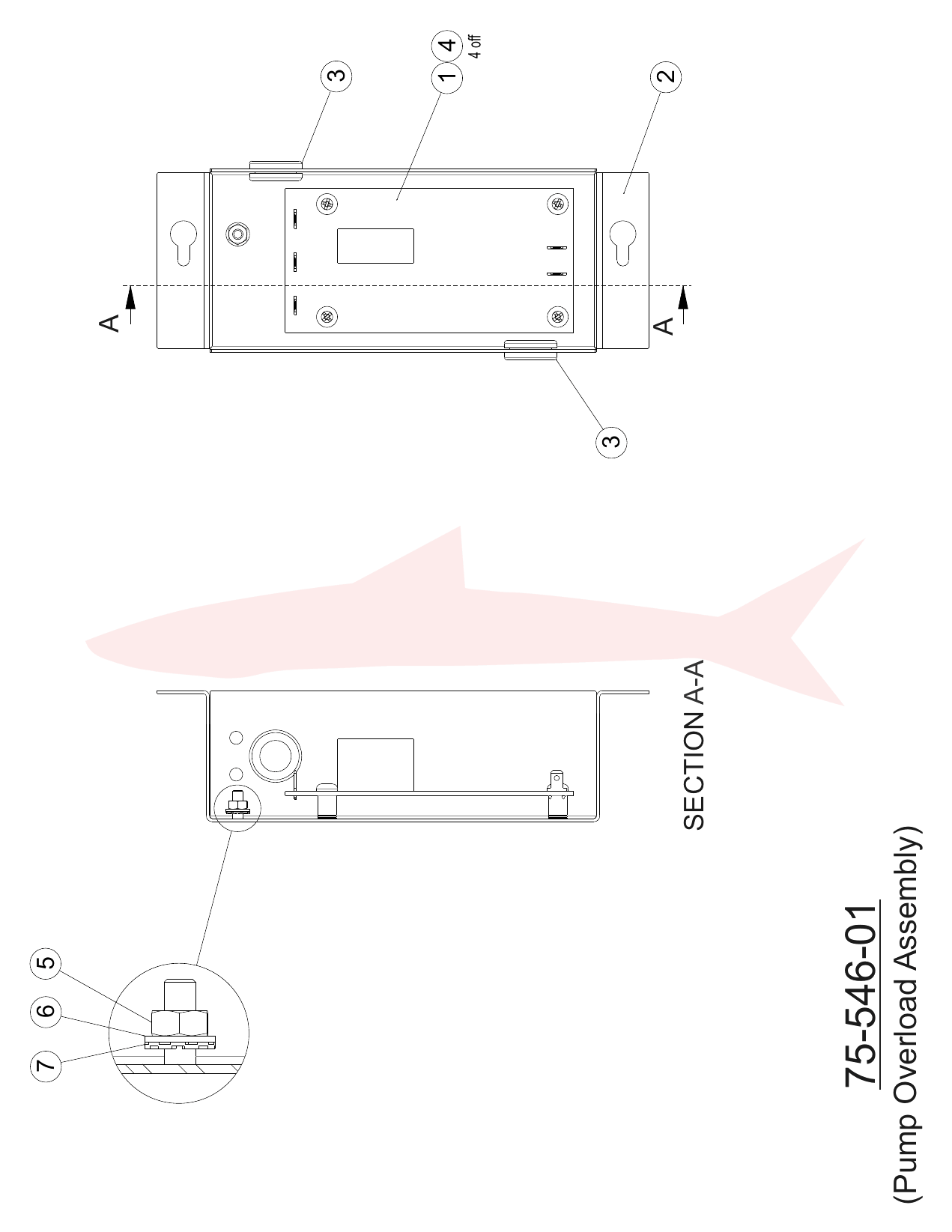

Morgana AutoCreaser Pro 33A · Защита компрессора от перегрузки

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Pump Overload PCB Assy	75-542
2	Enclosure - Pump Overload	75-545-01
3	Grommet - Ø12.7 x Ø15 x Ø20 x 1.6	601-084
4	Screw - Pan Pozi Taptite - M4 x 10 Lg	401-02-040-010
5	Nut - Full - M4	461-01-040
6	Washer - Plain - M4	481-040
7	Washer - Shakeproof - M4	485-040

7-03-17 Feed Bed Assembly

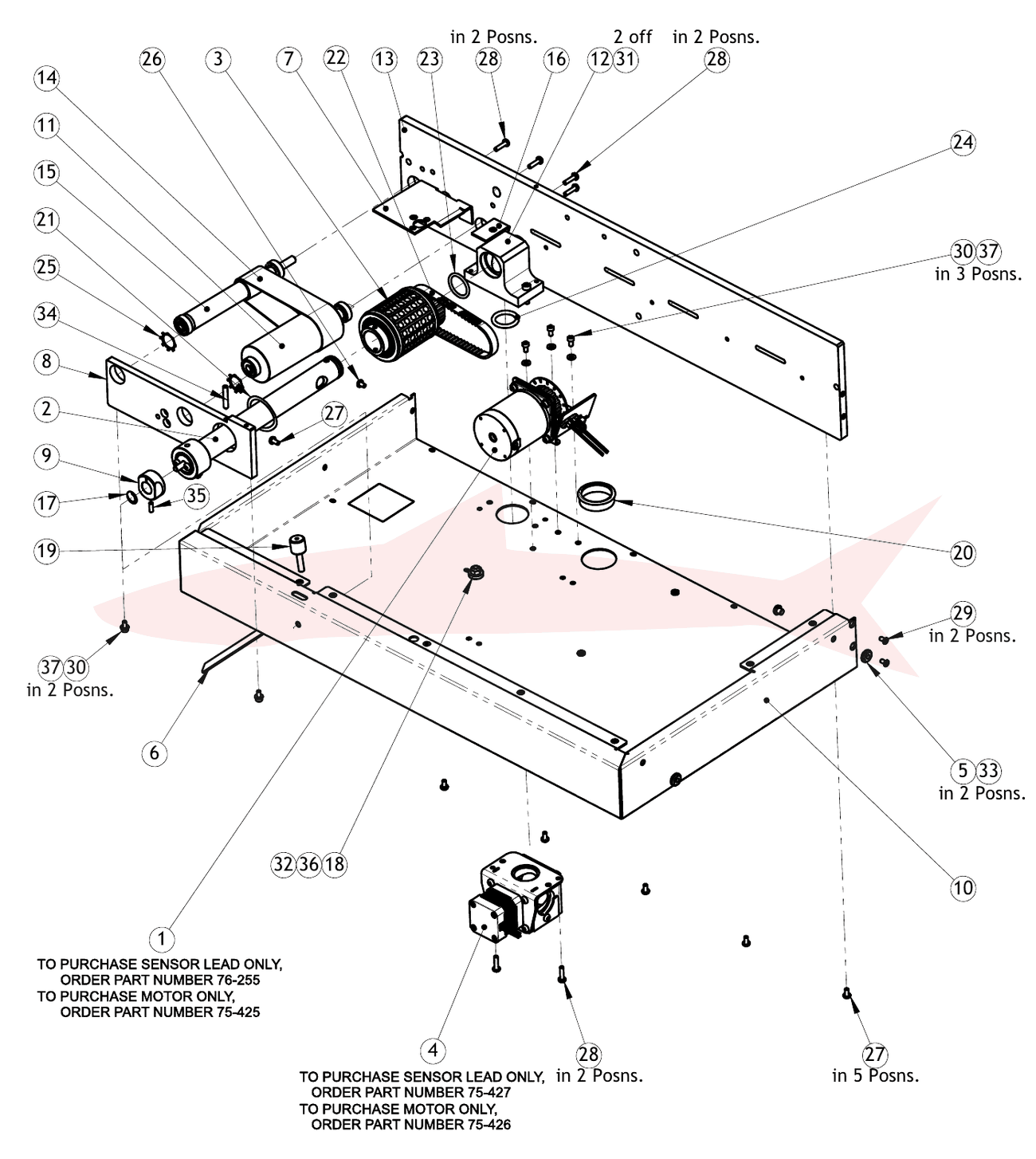

Morgana AutoCreaser Pro 33A · Узел подачи

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	VACUUM DRUM DRIVE ASSY. - AutoCreaser PRO	73-06-02
2	CHOKE BLEED ASSEMBLY - DocuMaster	73-05-01
3	VACUUM ROLLER ASSY. - AutoCreaser 50 Mk4	73-07-01
4	Butterfly Valve - Stepper	175-28-01
5	Key Hole Latch - Creaser	73-004
6	FOAM BED SPACER - AutoCreaser	73-009
7	BELT SUPPORT - AutoCreaser 50	73-012-02
8	SUPPORT PLATE - AutoCreaser 50	73-054-01
9	KNOB - Vac Bleed	73-066-01
10	FEED FRAME - AutoCreaser 33 Mk4	73-071-02
11	FEED DRUM ASSEMBLY - Idler	73-075-01
12	VACUUM DRUM MOUNTING - AC50 Mk4	73-077-01
13	MANIFOLD PLATE - AutoCreaser 33 Mk4	73-080-02
14	Feed Belt	93-021
15	Feed Drum Assy - Drive	93-032
16	Support Bracket - Control Bed - M3	93-033-02
17	LABEL - Papergate 'UP'	94-021
18	Clamp Washer	51-095
19	UNIVERSAL KNOB ASSY - M6 x 25 Lg. - Black -	28-003
20	Snap Bushing Ø33.3 x Ø38	601-015
21	Waved Washer	604-062
22	TIMING BELT - 120 XL - 037	607-017
23	O' Ring	609-008
24	O' Ring	609-030
25	Metric Push-in Fix	615-035
26	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
27	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
28	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
29	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
30	SCREW - Socket Cap Head - M4 x 8 Lg	403-01-040-008
31	SCREW - Socket Cap Head - M5 x 20 Lg	403-01-050-020
32	Screw - Socket Cap Head - M6 x 10 Lg	403-01-060-012
33	Screw - Button Hd. - M6 x 6 Lg	405-01-060-006
34	Screw Skt Cone Pt - M5 x 30 Lg	408-01-050-030
35	Screw - Skt Set Screw - Flat Pt. - M4 x 12 Lg	409-01-040-012
36	Nut - Full - M6	461-01-060
37	WASHER - Plain - M4	481-040

Номера в кружке — сборочные узлы (поставляются в сборе).

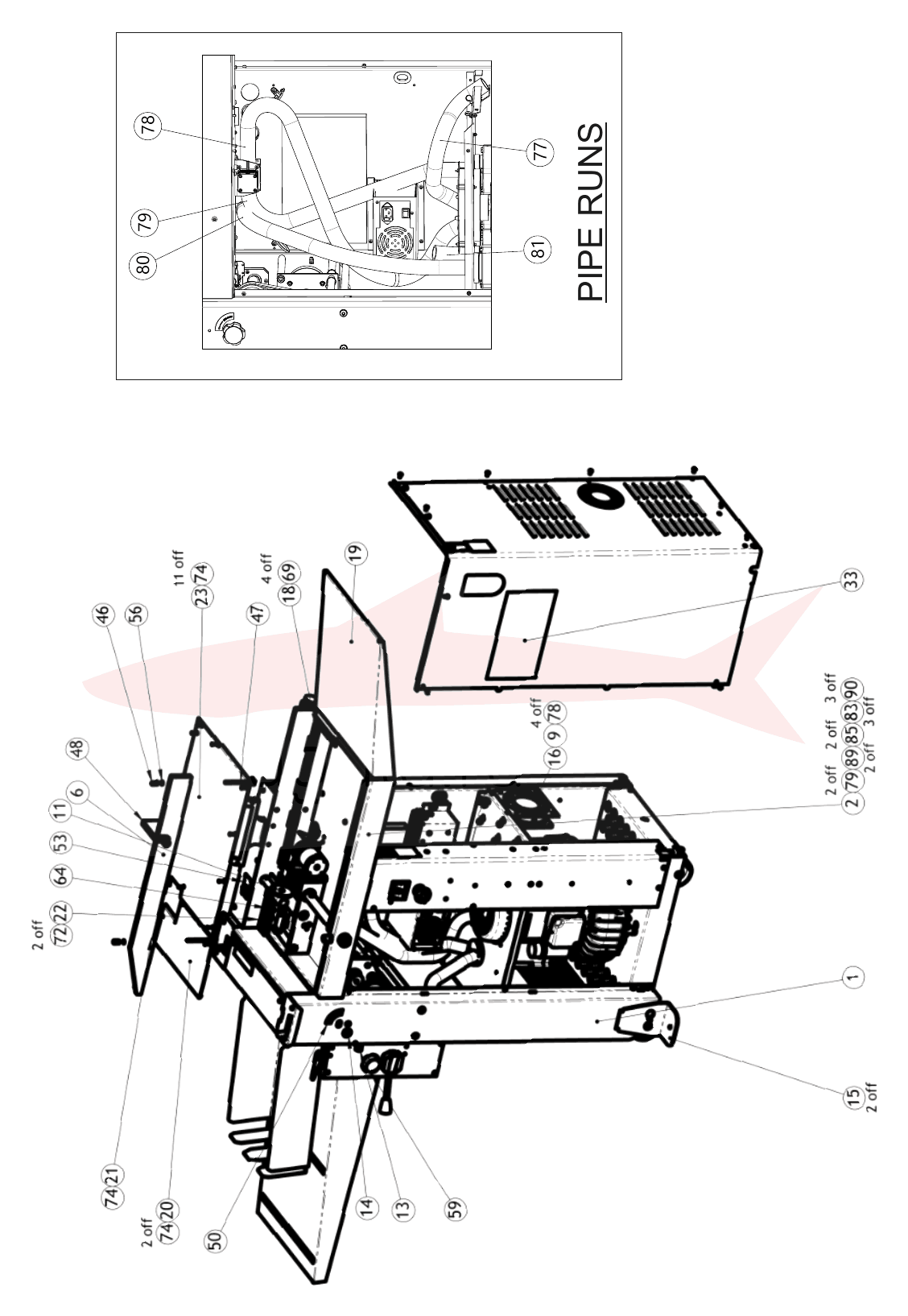

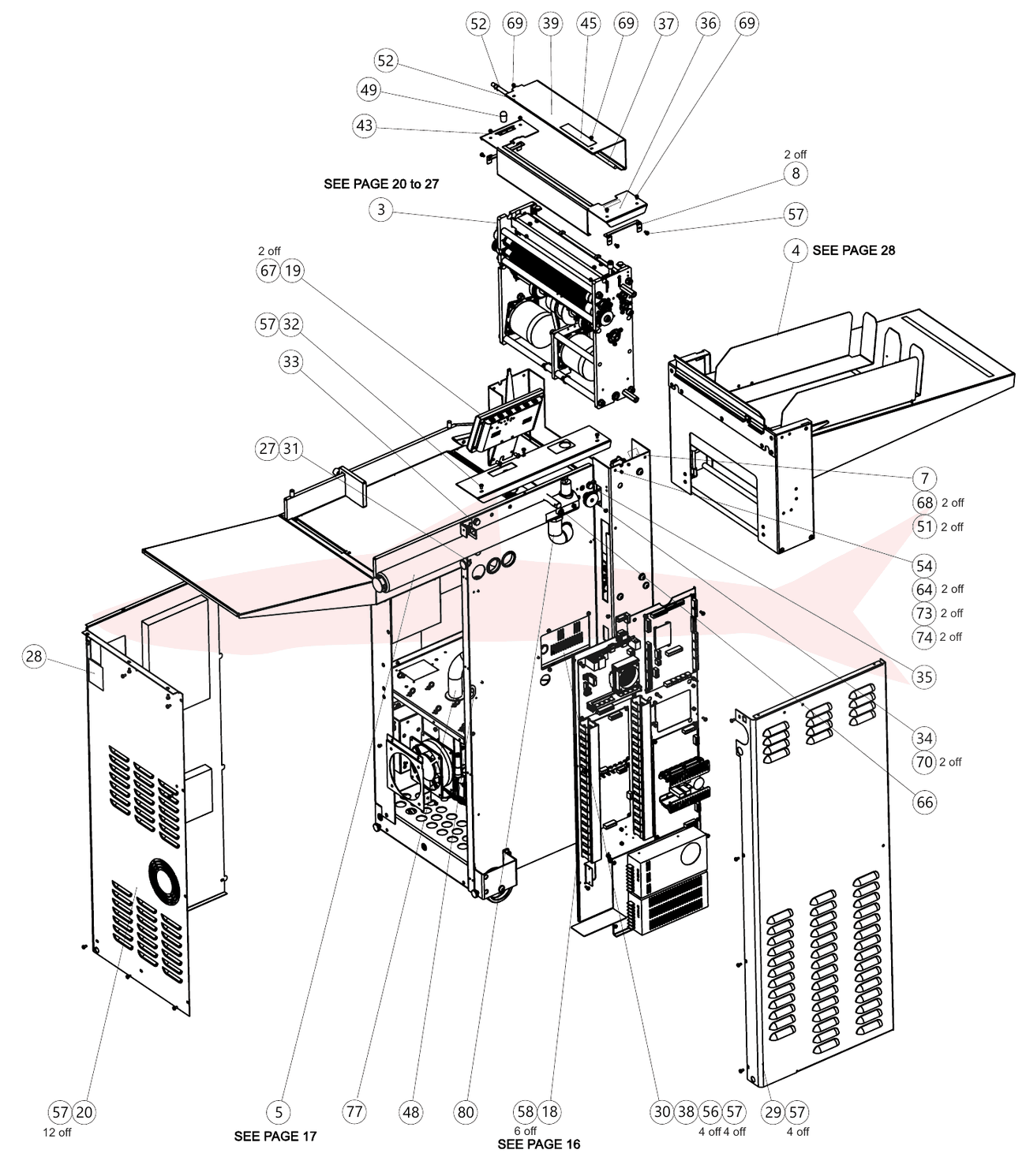

750820S Final Assembly

Morgana AutoCreaser Pro 33A · Общая сборка

Схема:

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MAIN FRAME ASSEMBLY - AutoCreaser Pro 33 Mk5	7-01-30
3	CREASING UNIT ASSEMBLY - Easy Blade - AutoCreaser Pro 33	7-06-16
4	STACKER - Height Adjustable	7-08-15
5	MANIFOLD TUBE ASSEMBLY - AutoCreaser 33 Mk4	73-08-02
6	Moving Sidelay - Metric - Autocreaser 33	74-01-01
7	HINGE PLATE - AutoCreaser	71-011
8	COVER BRACKET - Mk2	71-012-02
9	FAN & LEAD ASSY. - AC50 Peo	75-316-02
11	PAPER GATE ASSY. - Indexing - AutoCreaser 50	172-05-02
13	LOCKING STUD - Clamp	71-020
14	Tilt Washer	71-025
15	OUTRIGGER - AutoCreaser	71-083-01
18	SUPPORT BRACKET - Feed Bed - AC33 Mk4	73-072-02
18	CONTROL SYSTEM - AutoCreaser 33 Mk4	75-01-08
19	Extension - Loading Table - AC33A	73-078-03
19	TOUCH SCREEN ASSY - 7” - (New Controller)	75-06-02
20	FEED BED - AutoCreaser 33	74-001-06
20	COMPRESSOR PANEL - AutoCreaser Mk5	75-606-01
21	CONTROL BED - MK4	74-002-02
22	BALL HOLDER - AutoCreaser	74-003
27	DIN Socket Assy	75-356
28	LABEL - Fuse Ratings (UL)	75-628
29	SERVICE PANEL - AutoCreaser Mk4	75-413-01
30	PSU ASSEMBLY - ATX PSU - 450W	75-410-01
31	EMC BLANKING PLUG - Eng. Socket	75-333-01
32	TOP COVER - Touch Screen	75-414-02
33	ETHERNET BRACKET	75-428-01
33	Label - AutoCreaser Pro 33	75-461-01
34	CORD PULLEY - Driven	76-041
35	DRIVE BELT - Feed Bed	76-042
36	ENTRY GUARD - Easy Blade	76-385-01
37	HINGE SHAFT - AutoCreaser 33 Mk4	76-049-06
38	BRACKET - ATX Power Supply - AutoCreaser	76-381-01
39	EXIT GUARD - Easy Blade	76-383-01
43	LABEL - Roller Tilt	96-053
45	LABEL - Safety Warnings	123-059
46	CLAMP KNOB - Sidelay	94-026
47	LOCK PIN ASSEMBLY. - Side Lay	94-028
48	GROMMET Ø28.6 X Ø22 X Ø34.9 X 3.2 PVC	601-080
48	BACKSTOP ASSEMBLY - Screw Clamped	94-058
49	TAPERED FERRULE	601-111
51	WASHER - Self Aligning	605-055
52	THRUST WASHER - Ø12.7 x Ø8.00 x 0.81	605-056
53	LABEL - Air Seperation	173-020
54	MICROSWITCH	613-351
56	SCREW - Pan Pozi UNC Taptite - #6-32 x5/16"	401-01-006-312
57	SCREW - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
58	SCREW - Pan Pozi Taptite - M4 x 10 Lg	401-02-040-010
59	LOBE KNOB - Female - M8	606-035
64	SCREW - Socket Cap Head - M3 x 20 Lg	403-01-030-020
64	STEEL BALL - Ø20	617-003
66	SCREW - SocketCap Head - M10 x 12 Lg	403-01-100-012
67	SCREW - Socket Button Head - M6 x 12 Lg	405-01-060-012
68	SCREW - Socket Button Head - M8 x 16 Lg	405-01-080-016
69	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
69	SCREW - Tamperproof - M4 x 6 Lg	406-01-040-006
70	SCREW - Skt Set Screw - Flat Pt. - M5 x 5 Lg	409-01-050-005
72	Screw - Pan Pozi Taptite - M5 x 20 Lg	401-02-050-020
73	NUT - NYLOC - M3	464-01-030
74	Screw - Csk Hd. Taptite - M3 x 8 Lg	402-02-030-008
74	WASHER - Plain - M3	481-030
77	HOSE - EXHAUST (25MM I/D)	75-477-01
78	SCREW - Socket Button Head - M4 x 6 Lg	405-01-040-006
80	HOSE - MANIFOLD TUBE	75-480-01
83	Screw - Hexagon Head - M8 x 12 Lg	415-01-080-012
85	NUT - Full - M6	461-01-060
89	WASHER - Plain - M6	481-060
90	WASHER - Plain - M8	481-080
91	Hose - Exhaust (25mm I/D)	75-477-01
92	Hose - Valve - Blow	75-478-01
93	Hose - Valve - Vacuum	75-479-01
94	Hose - Manifold Tube	75-480-01
95	Hose - Inlet	75-481-01

Номера в кружке — сборочные узлы (поставляются в сборе).

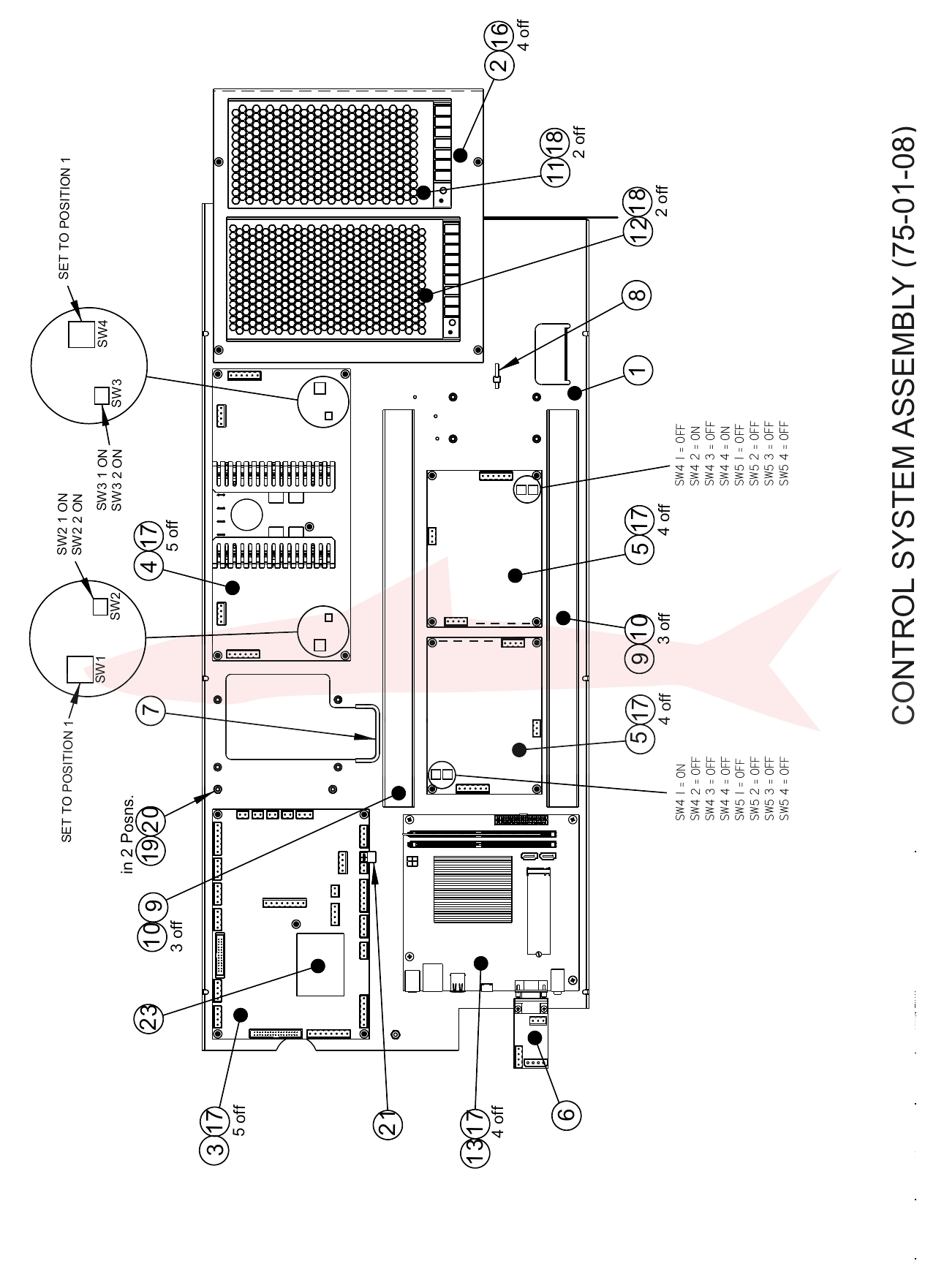

75-01-08 Control System Assembly

Morgana AutoCreaser Pro 33A · Система управления

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Chassis	75-217-01
2	PSU Mounting Plate	75-416-02
3	Controller PCB Assy. No Chip	75-377-01
4	Dual Stepper Drive - PCB Assembly	125-21-02
5	Small Stepper Driver	174-06-01
6	RS232 Adaptor Board	174-19-01
7	Grommet Strip	601-139
8	Cable Tie Mounting - Push Fit	650-028
9	Open Slot Trunking - 25mm x 37.5mm	650-096
10	Snap Rivet - Ø4.2 Hole	650-097
11	PSU - 24v	960-112734
12	PSU - 48v	960-112735
13	Mini ITX Motherboard - Pro Machines	75-631-01
16	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
17	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
18	Screw - Csk Pozi Taptite - M4 x 6 Lg	402-02-040-006
19	Nut - Full - M4	461-01-040
20	Washer - Spring - M4	483-040
21	Shorting Link	173-54-01
22	Ferrite - Clip Type - 13mm I/D	658-008
23	Autocreaser Pro Processor Assy	75-571-01

Номера в кружке — сборочные узлы (поставляются в сборе).

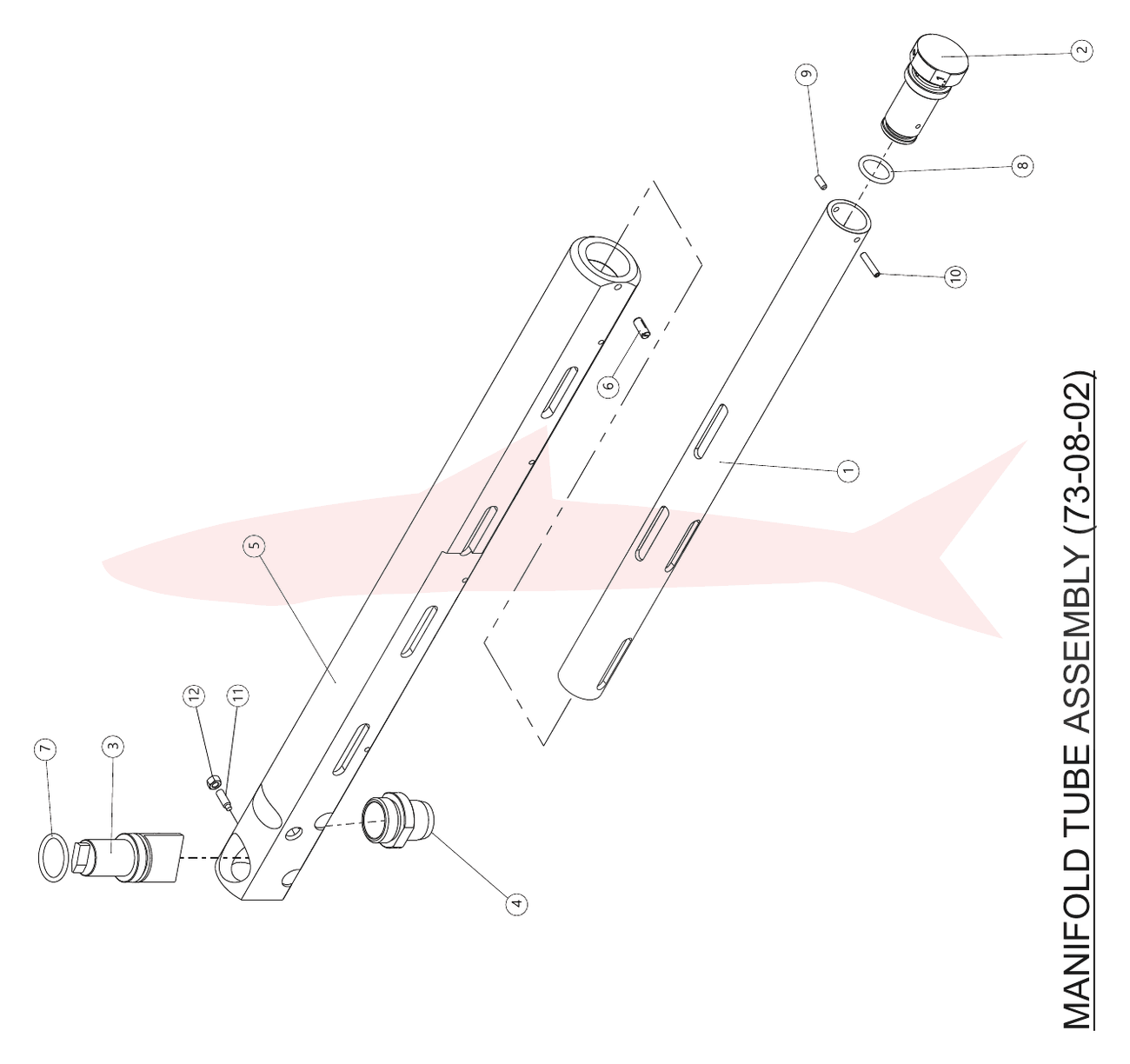

73-08-02 Manifold Tube Assembly

Morgana AutoCreaser Pro 33A · Воздушный коллектор

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Slotted Distribution Tube - A/C 33	172-009-02
2	KNOB - 4 Position Air Distribution	172-010-02
3	Air Bleed Spool	172-011-01
4	Air Inlet Port - Digifold Mk2	175-061-01
5	MANIFOLD TUBE - AutoCreaser 33 Mk4	73-079-02
6	M6 Ball Spring Plunger	601-162
7	'O' Ring Ø26 x Ø3	609-017
8	‘O' Ring	609-026
9	Screw - Skt Set Screw - Flat Pt. - M4 x 10 Lg	409-01-040-010
10	Screw - Skt Set Screw - Flat Pt. - M4 x 20 Lg	409-01-040-020
11	Screw - Skt Set Dog Pt. - M5 x 16 Lg	411-01-050-016
12	NUT - Full - M5	461-01-050

172-05-02 Paper Gate Assembly

Morgana AutoCreaser Pro 33A · Заслонка подачи бумаги

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	PIVOT ASSEMBLY - Papergate	172-06-01
2	POST - Indexing Papergate - AutoCreaser	172-025-02
3	COLLAR - indexing Papergate	172-028-02
4	LOCKING NUT - Paper Gate	172-029-01
5	ROTARY PAPERGATE - Indexed	48-005-04
6	M6 Ball Spring Plunger	601-162
7	WAVED WASHER	604-068
8	CIRCLIP - Internal - Ø22	615-006
9	SCREW - Socket Csk Head - M5 x 10 Lg	404-01-050-010
10	Screw - Skt Set Screw - Flat Pt. - M3 x 10 Lg	409-01-030-010
11	SCREW - Skt Set Dog Pt. - M4 x 5 Lg	411-01-040-005
12	Label - Papergate	172-031-01

Номера в кружке — сборочные узлы (поставляются в сборе).

7-06-16 Creaser Unit

Morgana AutoCreaser Pro 33A · Биговальный узел

Номера на схеме:

Morgana AutoCreaser Pro 33A 7-06-16 Creaser Unit — схема деталей, 1–40

Morgana AutoCreaser Pro 33A 7-06-16 Creaser Unit — схема деталей, 41–63

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	IDLER GEAR ASSEMBLY - AutoCreaser Pro	76-05-04
2	Blade Set Assy. - Standard - Easy Blade	76-07-01
3	Bridge Assy - Blade Adjustment	76-08-01
4	Cam Shaft Assy - Easy Blade	76-52-01
5	Splash Guard Assy - Easy Blade	76-53-01
6	Lower Output Shaft Assy - Easy Blade - AC33	76-54-01
7	Upper Output Shaft Assy - Easy Blade - AC33	76-55-01
8	INPUT ROLLER ASSY. - Upper - Easy Blade	76-56-01
9	INPUT ROLLER ASSY. - Lower - Easy Blade	76-57-01
10	Tie Bar - AutoCreaser 33Pro Mk5	76-003-09
11	TIMING PULLEY - 16XL (Wide) - Flanged - Short Hub	76-034-06
12	Cord Pulley - Drive - F8	76-040-02
13	HINGE PILLAR - AutoCreaser 33Pro Mk5	76-053-04
14	Tilt Pillar - AutoCreaser 33Pro Mk5	76-054-05
15	STEPPER SHIM	76-065
16	MTG. PLATE - Stepper Motor	76-121-01
17	Female Tie Bar - Easy Blade	76-122-04
18	TIMING PULLEY - 20XL - Wide Flanged	76-123-01
19	LEAD - Paper Jam Sensor	76-166
20	STEPPER PINION - 24T	76-182-01
21	LEAD - Paper Guide Sensor - Easy Blade - AC33	76-230-04
22	STEPPER DRIVE MOTOR & LEAD ASSY	76-240
23	STEPPER DRIVE MOTOR & LEAD ASSY	76-241
24	SIDE PLATE - Lay Side - Easy Blade - A/C 33	76-350-01
25	SIDE PLATE - Op. Side - Easy Blade - A/C 33	76-350-02
26	LEAD - Dual Sensor Assy. - Easy Blade	76-387-01
27	Bracket - Lid Stop	76-388-01
28	Blade Slide - Op. Side	76-393-01
29	Blade Slide - Lay Side	76-393-02
30	PERFORATOR STRIPPER ASSEMBLY	78-013
31	TIMING PULLEY Wide - 16XL - Flanged	56-003-02
32	TIMING PULLEY - 16XL - Un-Flanged	56-004-02
33	HOLE BUSHING - Split - Ø19	601-124
34	Push In Foot	601-229
35	BEARING - Deep Groove Ball - 6001 ZZ	602-003
36	Waved Washer	604-071
37	SUPPORT WASHER - Ø12	605-052
38	TIMING BELT - 160XL - 15	607-042
39	TIMING BELT	607-048
40	SHOULDER BOLT - Ø8 (M6) X 20 Long	608-001
41	TIE WRAP - Small	613-027
42	TIE WRAP - Small	613-027
43	CABLE TIE MOUNTING	613-339
44	SCREW - Hex Hd Torx - M4 x 10 Lg	99471
45	SCREW - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
46	SCREW - Socket Cap Head - M5 x 16 Lg	403-01-050-016
47	SCREW - Socket Cap Head - M5 x 25 Lg	403-01-050-025
48	SCREW - Socket Cap Head - M8 x 12 Lg	403-01-080-012
49	SCREW - Socket Cap Head - M8 x 20 Lg	403-01-080-020
50	SCREW - Socket Countersunk Head - M5 x 8 Lg	404-01-050-008
51	SCREW - Socket Button Head - M8 x 20 Lg	405-01-080-020
52	SCREW - Socket Set Knurled - M5 x 6 Lg	407-01-050-006
53	SCREW - Socket Set Knurled - M5 x 8 Lg	407-01-050-008
54	SCREW - Skt Set Screw - Flat Pt. - M4 x 4 Lg	409-01-040-004
55	SCREW - Skt Set Screw - Flat Pt. - M5 x 8 Lg	409-01-050-008
56	SCREW - Skt Set Dog Pt. - M4 x 6 Lg	411-01-040-006
57	NUT - Full - M5	461-01-050
58	NUT - Full - M8	461-01-080
59	NUT - Half - M8	462-01-080
60	WASHER - Plain - M5	481-050
61	WASHER - Plain - M8	481-080
62	WASHER - Plain - M10	481-100
63	SCREW - Socket Set Knurled - M5 x 10 Lg	407-01-050-010

Номера в кружке — сборочные узлы (поставляются в сборе).

7-06-16 Creaser Unit — Switches & Sensors

Morgana AutoCreaser Pro 33A · Биговальный узел · датчики и выключатели

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	STACKER SWITCH ASSY	75-040
2	Female Tie Bar - Easy Blade - AutoCreaser Pro33	76-004-04
3	SHOULDERED PAD - AutoCreaser- Mk2	76-086-03
4	SENSOR - Blade Position	76-156
5	Splash Guard - Easy Blade	76-371-01
6	Slot Detector Bracket - Easy Blade	76-376-01
7	ADJUSTER PLATE - V3 MicroSwitch - Easy Blade	76-379-01
8	Bracket - Proximity Switch	76-380-01
9	EP Bush - Ø8 x Ø10 x Ø15 x 5.5	602-054
10	TIE WRAP - Small	613-027
11	MICROSWITCH	613-191
12	CABLE TIE MOUNTING	613-339
13	Screw - Hex Head Torx - M4 x 10 Lg	99471
14	Screw - Pan Pozi Taptite - M3 x 6 Lg	401-02-030-006
15	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
16	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
17	Screw - Socket Cap Head - M3 x 20 Lg	403-01-030-020
18	Nut - Full - M8	461-01-080
19	NUT - NYLOC - M3	464-01-030
20	NUT - NYLOC - M4	464-01-040
21	WASHER - Plain - M3	481-030
22	WASHER - Plain - M4	481-040
23	SPRING - Compression	604-135

Номера в кружке — сборочные узлы (поставляются в сборе).

76-05-04 Idler Gear Assembly

Morgana AutoCreaser Pro 33A · Промежуточная шестерня

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	STEPPER IDLER - 46T Gear / 16XL Pulley	76-063-05
2	IDLER STUD - AutoCreaser 50	76-064-02
3	BEARING - Drawn Cup Needle Roller - HK1010	602-085
4	NYLON WASHER - Ø10.69 X17.45 X 0.79	605-002
5	RETAINING RING - External - Ø10	615-043

7-06-16 Creaser Unit — Cam Shaft & Pulley

Morgana AutoCreaser Pro 33A · Биговальный узел · кулачковый вал и шкив

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Drive Cam Assy - Easy Blade - AutoCreaser Pro	76-58-01
2	TORSION HUB - AutoCreaser	76-126-02
3	PULLEY ASSY. - Crankshaft - Easy Blade	76-125-02
4	TORSION BUSH	76-127
5	Cam Shaft - Easy Blade - AutoCreaser Pro33	76-370-01
6	Slot Detector Disk - Easy Blade	76-377-01
7	BEARING - Deep Groove Ball - 6301 ZZ	602-191
8	DOWEL - Ø6 x 40 Lg	603-071
9	O'Ring	609-024
10	Screw - Hex Head Torx - M4 x 10 Lg	99471
11	SCREW-SKT SET DOG PT.- M6 x 10 Lg	411-01-060-010
12	Screw - Socket Set - Dog Point - M8 x 20 Lg	411-01-080-020
13	NUT - Full - M10	461-01-100
14	WASHER - Plain - M10	481-100

Номера в кружке — сборочные узлы (поставляются в сборе).

7-08-15 Stacker Assembly

Morgana AutoCreaser Pro 33A · Приёмный лоток

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Block - Gas Strut	338-007-02
2	Block - Gas Strut	338-007-01
3	Bracket - Slide	338-009-01
4	Hub - Index Lever	338-011-01
5	Lever Assy - Indexing Lever	338-02-01
6	Rack Spacer	338-016-01
7	Rack - ModuCrease Stacker	338-017-01
8	Bearing Pad - Stacker	338-018-01
9	Spur Gear - 1.5 Mod - 42T	338-019-01
10	Lift Shaft - Stacker - AutoCreaser Pro 33	338-020-02
11	SPACER - Alignment	338-021-01
12	Tie Bar - Stacker - AutoCreaser Pro 33	338-022-03
13	Tie Bar - Stacker Support - AutoCreaser Pro 33	338-022-04
14	Stacker Guide Assy - Tall - L/H	78-005-02
15	Stacker Guide Assy- Tall - R/H	78-006-03
16	BACKSTOP ASSY	78-007-03
17	Support - Adjustable Stacker - AutoCreaer 33 Pro	78-075-01
18	Bed - Adj. Stacker - AutoCreaser Pro 33	78-076-01
19	Hook - Stacker - AutoCreaser Pro 33	78-077-01
20	Draw Slide - 200mm x 36mm x 12.7mm	601-215
21	Magnet - Csk Disk Ø10 x 5 x M3	601-228
22	SPRING - Compression	604-029
23	Gas Strut - Lid	604-122
24	SHOULDER BOLT - Ø6 (M5) X 30 Long	608-012
25	SCREW - Countersunk Pozi Taptite - M6 x 8 Lg	402-02-030-008
26	Screw - Csk Hd. Taptite - M4 x 6 Lg	402-02-040-006
27	SCREW - Socket Cap Head - M6 x 10 Lg	403-01-060-010
28	SCREW - Socket Button Head - M4 x 6 Lg	405-01-040-006
29	SCREW - Socket Button Head - M4 x 8 Lg	405-01-040-008
30	SCREW - Socket Button Head - M4 x 16 Lg	405-01-040-016
31	SCREW - Socket Button Head - M6 x 10 Lg	405-01-060-010
32	Screw - Skt Set Screw - Flat Pt. - M5 x 8 Lg	409-01-050-008
33	SCREW - Skt Set Dog Pt. - M5 x 12 Lg	411-01-050-012
34	NUT - Full - M4	461-01-040
35	NUT - Full - M5	461-01-050
36	WASHER - Plain - M4	481-040
37	WASHER - Plain - M5	481-050
38	WASHER - Plain - M6	481-060

Номера в кружке — сборочные узлы (поставляются в сборе).
