Morgana AutoCreaser Mk2 — каталог запчастей

Автоматическая биговальная машина. Illustrated Parts Manual 70-034, issue 5.

7-01-03Main Assembly — основная рама
7-03-03Feed Bed Assembly — узел подачи
7-04-02Paper Control Assembly — стол загрузки и боковой упор
7-05-04Services 50Hz — пневматика, панель управления, электроника
125-01-08Black Box Assembly — блок питания и драйверы
7-06-04Creasing Unit — биговальный узел

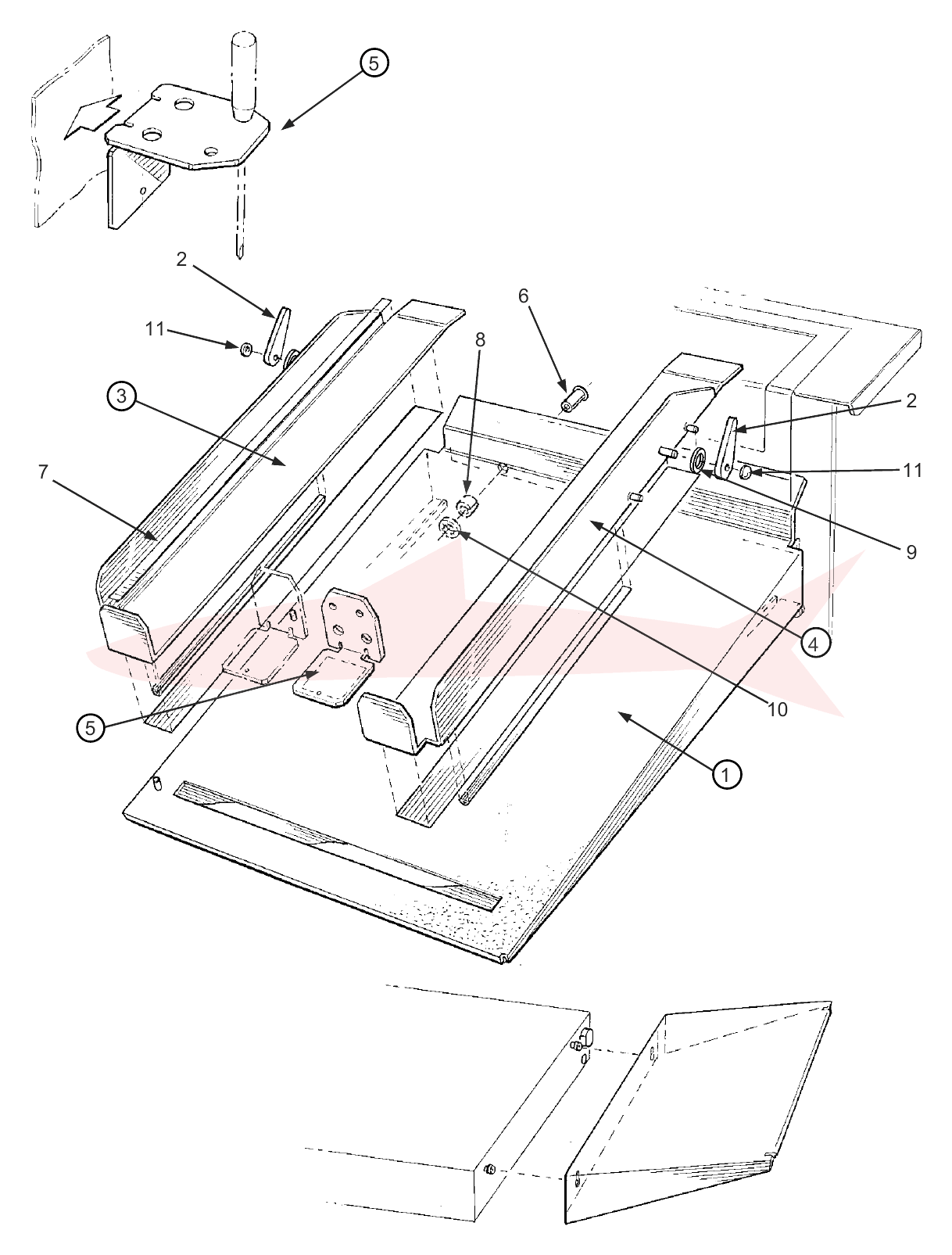

7-08-01Stacker Assembly — приёмный лоток
7-95-05Dispatch Kit — комплект поставки
—Accessories and Options — аксессуары и опции
—Recommended Spares — рекомендуемые запчасти

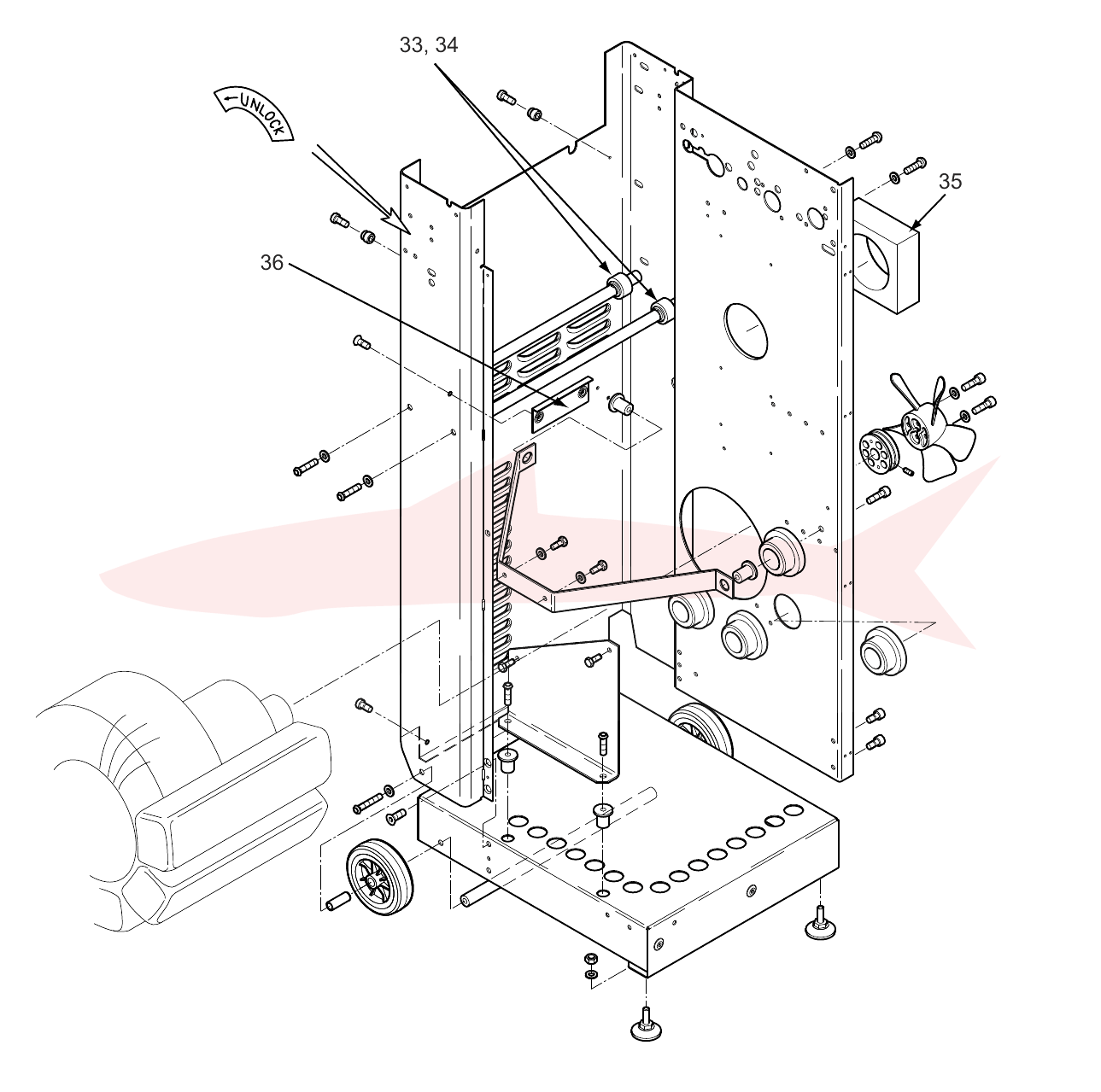

7-01-03 Main Assembly

Morgana AutoCreaser Mk2 · Основная рама

Номера на схеме:

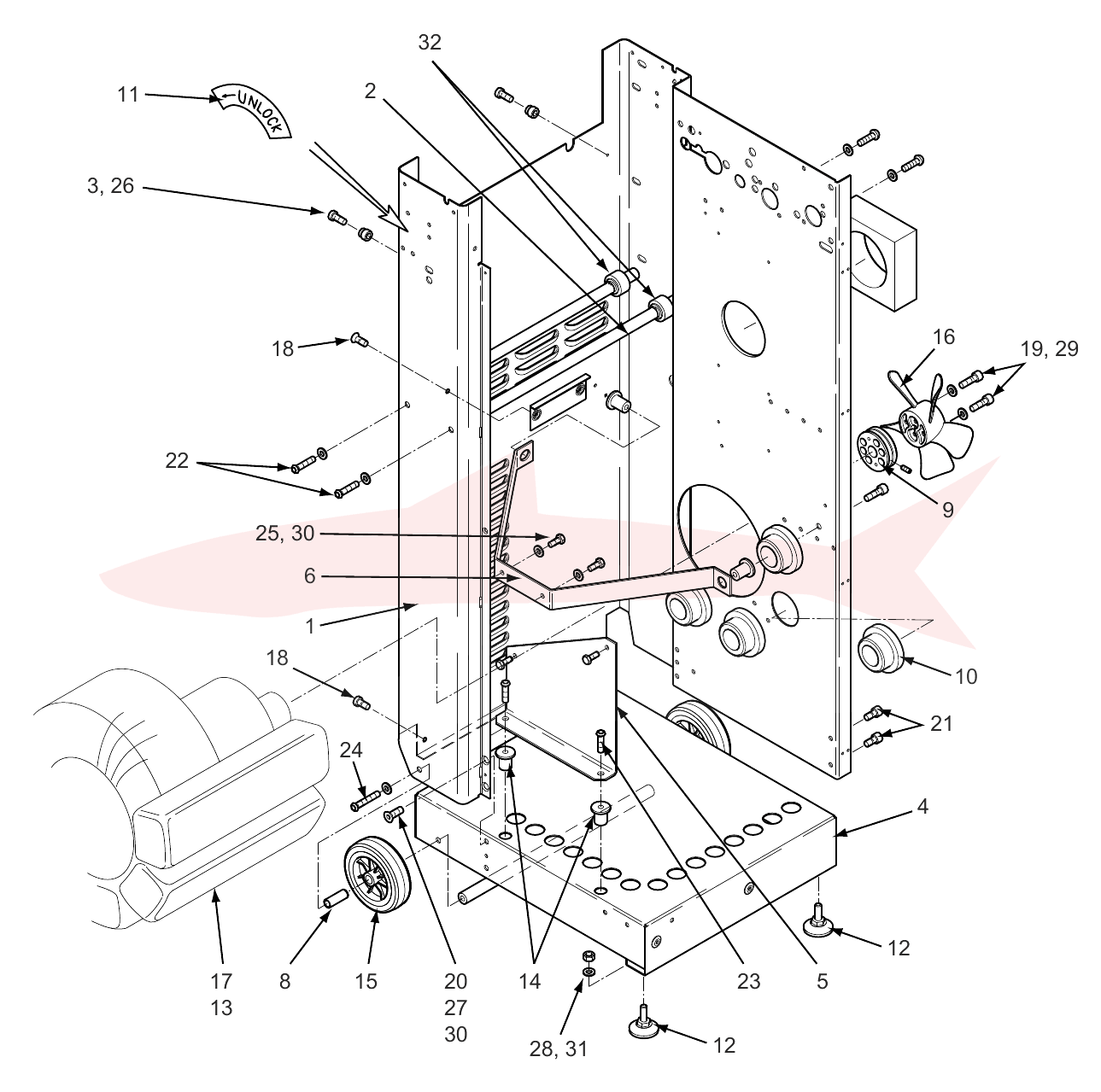

Morgana AutoCreaser Mk2 7-01-03 Main Assembly — схема деталей, позиции 1–32

Morgana AutoCreaser Mk2 7-01-03 Main Assembly — схема деталей, позиции 33–37

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	MAIN FRAME	71-017
2	TIE BAR - Support	71-002-02
3	PAD - Stacker	71-015
4	PLINTH	91-002
5	COMPRESSOR SUPPORT	91-003
6	COMPRESSOR STRAP	91-004
7	AXLE - Wheels	91-005
8	WHEEL TUBE	91-006-02
9	CORD PULLEY - Compressor	91-024
10	BUNG - Compressor	91-025
11	LABEL - Roller Unlock	96-060
12	FOOT - Black	606-028
13	CABLE GLAND - Plastic	613-022
14	FLEX-LOC BUSH - M8	615-031
15	WHEEL - Ø100	617-008
16	FAN - Plastic	621-025
17	SIDE CHANNEL BLOWER	621-029
18	Screw Pan Pozi Taptite M4 x 8 Long	401-02-040-008
19	Screw Socket Cap Head M5 x 25 Long	403-01-050-025
20	Screw Socket Countersunk M6 x 10 Long	404-01-060-010
21	Screw Socket Cap Head M6 x 10 Long	405-01-060-010
22	Screw Socket Button Head M8 x 16 Long	405-01-080-016
23	Screw Socket Button Head M8 x 30 Long	405-01-080-030
24	Screw Socket Button Head M8 x 80 Long	405-01-080-080
25	Screw Hexagon Head M6 x 10 Long	414-01-060-010
26	Screw Pozi Countersunk M4 x 6 Long	404-01-040-006
27	Nut Full M6	461-01-060
28	Nut Full M8	461-01-080
29	Washer Plain M5	481-050
30	Washer Plain M6	481-060
31	Washer Plain M8	481-080
32	SUPPORT SPOOL - Autocreaser	71-005
33	SHOCK SLEEVE - Autocreaser	71-016
34	Circlip External	615-014
35	FOAM	71-019
36	BRACKET	71-018-02
37	WHEEL TUBE	91-006

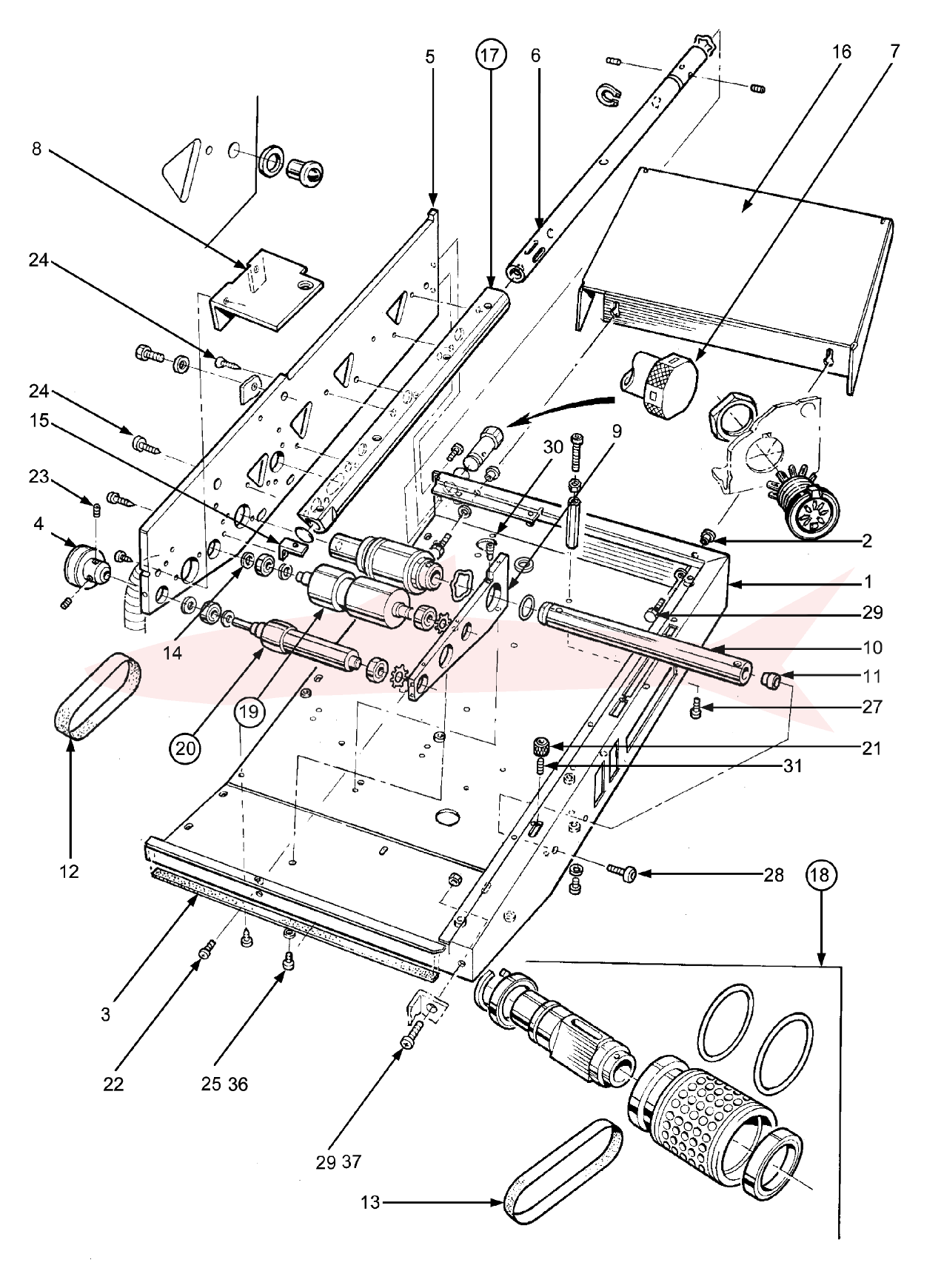

7-03-03 Feed Bed Assembly

Morgana AutoCreaser Mk2 · Узел подачи

Номера на схеме:

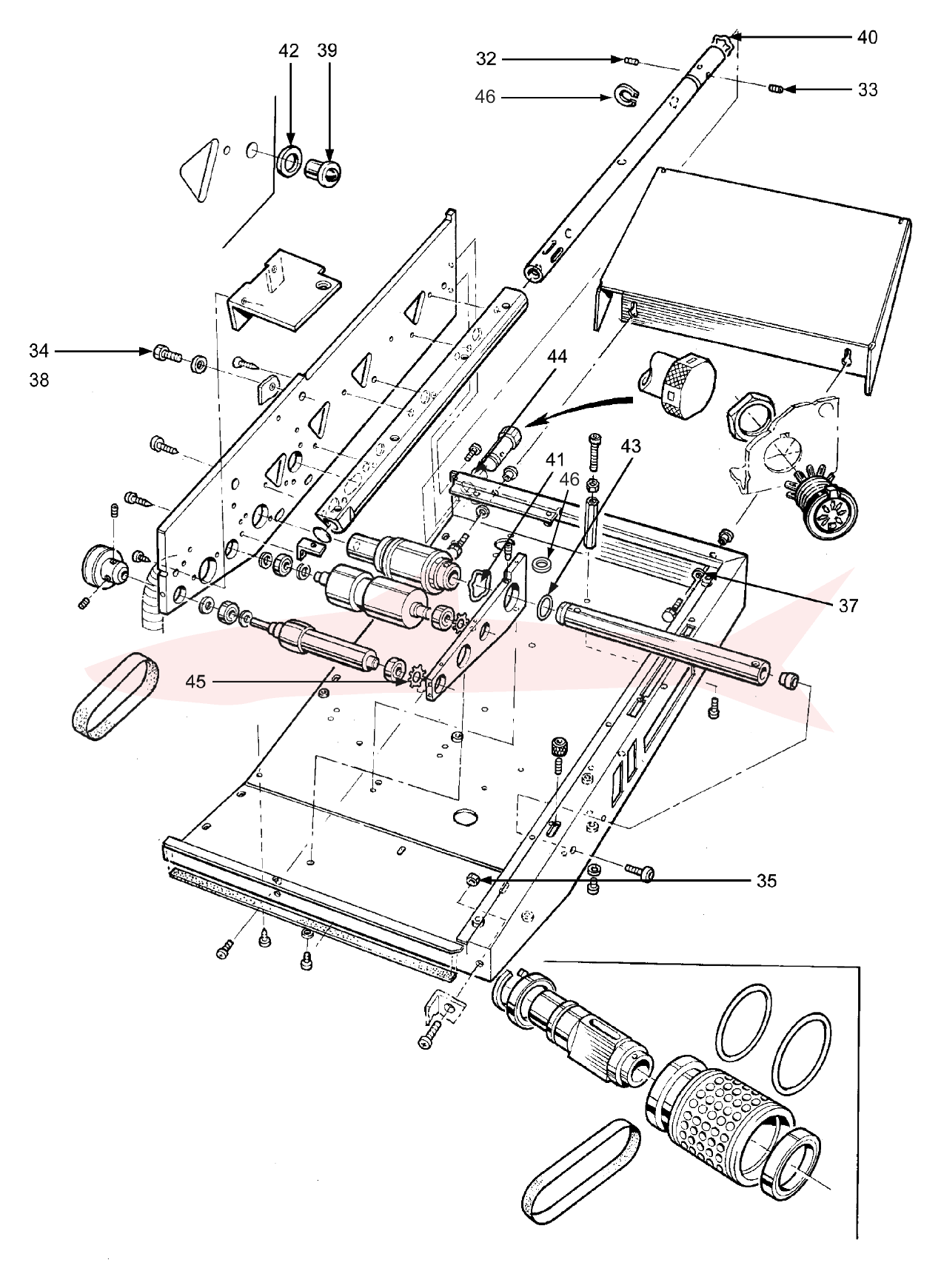

Morgana AutoCreaser Mk2 7-03-03 Feed Bed Assembly — схема деталей, позиции 1–31

Morgana AutoCreaser Mk2 7-03-03 Feed Bed Assembly — схема деталей, позиции 32–47

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FRAME FEED SYSTEM - Autocreaser	73-011
2	KEY HOLE LATCH - Autocreaser	73-004
3	FEED BED SPACER	73-009
4	FEED PULLEY - Driven	76-041
5	MANIFOLD PLATE	93-002
6	AIR DISTRIBUTION TUBE	93-004
7	KNOB - Air Distribution	93-005
8	BELT SUPPORT	93-007
9	CENTRE SUPPORT PLATE	93-010
10	CHOKE SHAFT	93-014
11	LOCKING SPOOL -Choke Shaft	93-015
12	FEED BELT	93-021
13	DRIVE BELT - Vacuum Roller	93-022
14	SHIELD - Self Aligning Ball Race	93-023
15	SUPPORT BRACKET - Bed	93-033
16	LOADING EXTENSION TABLE	93-037
17	MANIFOLD TUBE ASSEMBLY	93-029
18	VACUUM ROLLER ASSEMBLY	93-030
19	FEED DRUM ASSEMBLY - Idler	93-031
20	FEED DRUM ASSEMBLY - Drive	93-032
21	UNIVERSAL KNOB SILVER M6	01-119
22	Screw Pan Pozi Taptite M4 x 8 Long	401-02-040-008
23	Screw Pan Pozi Taptite M4 x 16 Long	401-02-040-016
24	Screw Countersunk Pozi Taptite M4 x 16 Long	402-02-040-016
25	Screw Socket Cap Head M6 x 8 Long	403-01-040-008
26	Screw Socket Cap Head M6 x 10 Long	403-01-060-010
27	Screw Socket Cap Head M6 x 12 Long	403-01-060-012
28	Screw Socket Button Head M6 x 10 Long	405-01-060-010
29	Screw Socket Button Head M6 x 12 Long	405-01-060-012
30	Screw Socket Cone Point M5 x 30 Long	408-01-050-030
31	Screw Socket Flat Point M6 x 35 Long	409-01-060-035
32	Screw Socket Flat Point M4 x 6 Long	409-01-040-006
33	Screw Socket Flat Point M4 x 12 Long	409-01-040-012
34	Screw Hexagon Head M8 x 12 Long	414-01-080-012
35	NUT - Full M6	461-01-060
36	WASHER - Plain M4	481-040
37	WASHER - Plain M6	481-060
38	WASHER - Plain M8	481-080
39	SPRING PLUNGER	601-088
40	WAVED WASHER Ø27.5	604-060
41	WAVED WASHER Ø43.5	604-062
42	NYLON WASHER	605-004
43	‘O’ RING Ø20	609-011
44	‘O’ RING Ø15	609-014
45	METRIC PUSH - IN FIX	615-035
46	BRG. RETAINING RING Ø25	615-040
47	CLAMP WASHER	51-095

Номера в кружке — сборочные узлы, поставляются целиком.

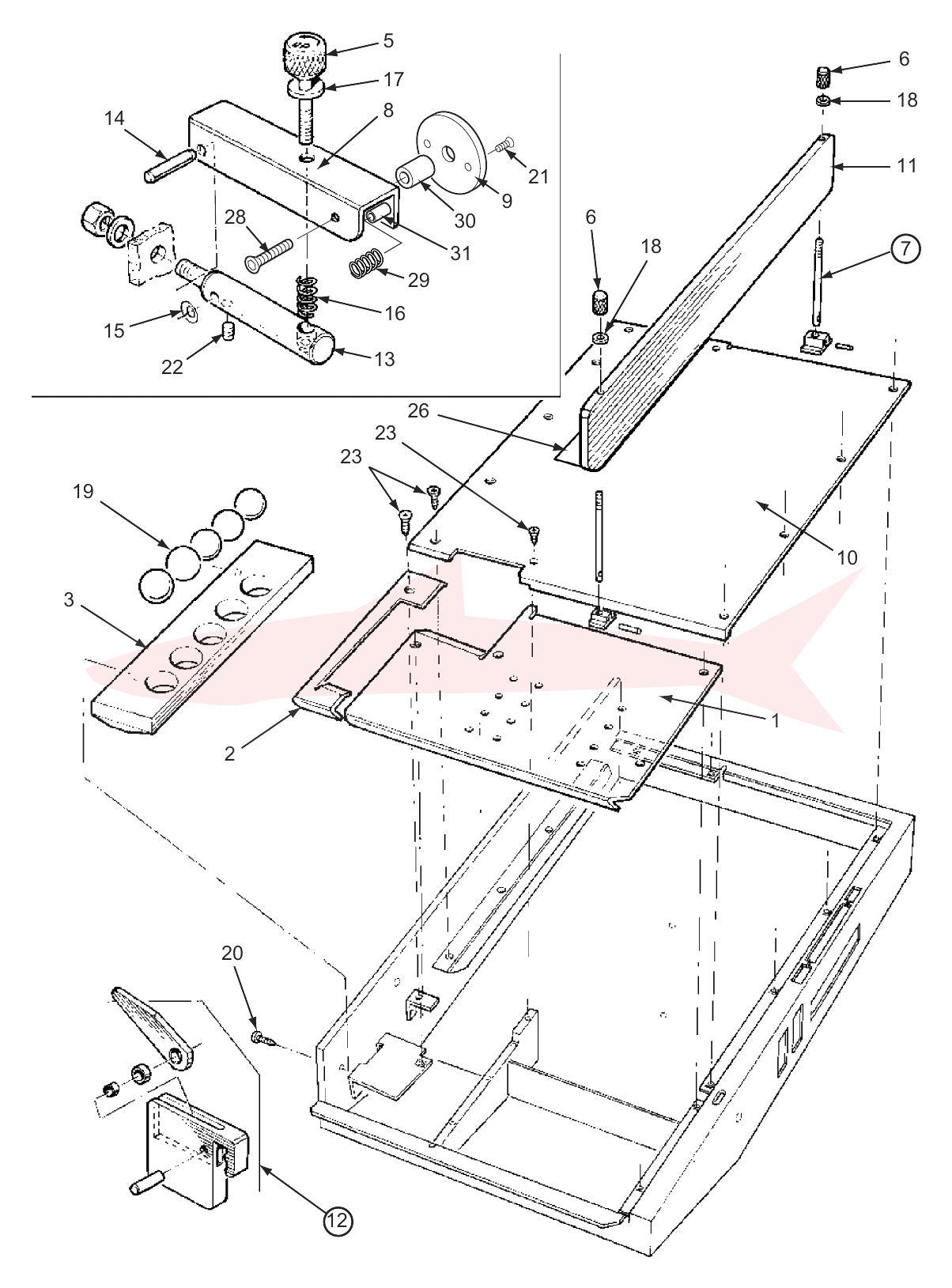

7-04-02 Paper Control Assembly

Morgana AutoCreaser Mk2 · Стол загрузки и боковой упор

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FEED BED - Autocreaser	74-001
2	CONTROL BED	74-002
3	BALL HOLDER	74-003
4	KNOB - Paper Gate	94-020
5	LABEL - Up Graphics for Paper Gate	94-021
6	CLAMP KNOB - Side Lay	94-026
7	LOCK PIN ASSEMBLY - Side Lay	94-028
8	CHASSIS - Paper Gate	74-010
9	PAPER GATE (DISK)	48-005
10	LOADING TABLE	74-009
11	SIDELAY - Solid	94-053
12	BACKSTOP ASSEMBLY	94-058
13	SUPPORT POST	94-059
14	DOWEL PIN	603-050
15	DISC SPRING	604-037
16	COMPRESSION SPRING	604-061
17	SPHERICAL SEATING WASHER	605-041
18	NYLON WASHER M5	605-043
19	DIA. 20 STEEL BALL	617-003
20	Screw Pan Pozi Taptite M5 x 20 Long	401-02-050-020
21	Screw Socket Csk Head M5 x 8 Long	403-01-050-010
22	Screw Socket Set Flat Point M4 x 6 Long	409-01-040-006
23	Screw Truncated C sunk 6-32 UNC x 5/16 Long	417-04-006-312
24	NUT - Full M10	461-01-100
25	WASHER M10	481-100
26	MEMBRANE - Moving Sidelay	94-075
27	ADHESIVE	616-016
28	Screw Socket Button Head M5 x 20 Long	405-01-05-020
29	Spring	604-078
30	SPINDLE - Paper Gate	74-011
31	Bush	602-057

Номера в кружке — сборочные узлы, поставляются целиком.

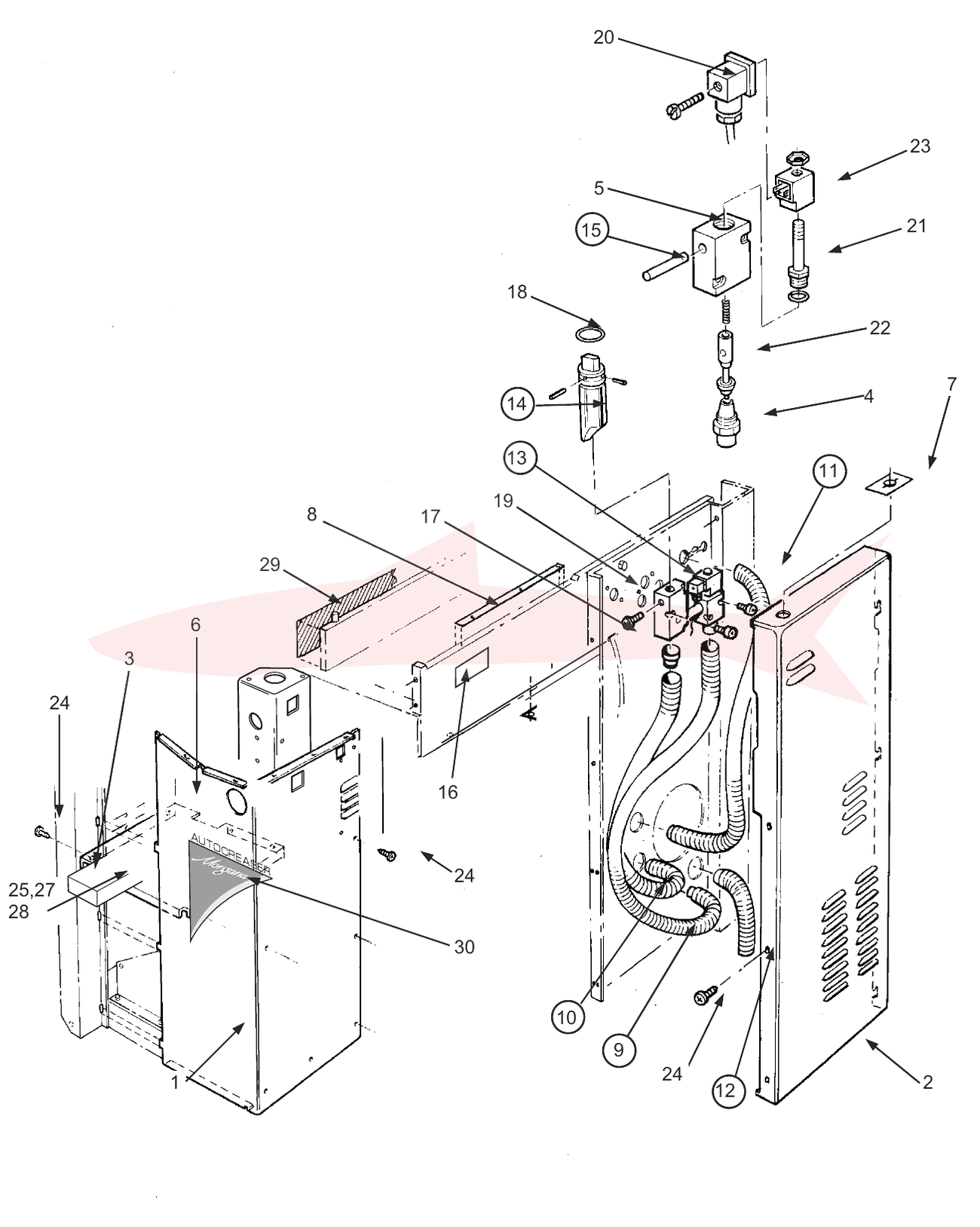

7-05-04 Services 50Hz

Morgana AutoCreaser Mk2 · Пневматика и корпус · лист 1/2

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	COMPRESSOR SERVICE PANEL	75-092
2	SERVICE PANEL	75-091
3	FOAM - Internal Baffle	75-041-02
4	VALVE SEAT - Vacuum Port	95-011
5	VALVE BLOCK - Solenoid	95-012
6	INTERNAL BAFFLE - Autocreaser	75-005
7	LABEL - Air Separation	95-030
8	LABEL - Manifold Numbers	95-038
9	HOSE - Vacuum	95-017
10	HOSE - Separation Air	95-018
11	HOSE - Evacuation	95-031
12	HOSE - Exhaust	95-032
13	AIR CONTROL BLOCK ASSEMBLY	95-039
14	AIR SPOOL ASSEMBLY	95-040
15	CROSS TUBES - Valves	95-063
16	SPECIFICATION PLATE	65-104
17	GROMMET	601-036
18	‘O’ RING	609-011
19	‘O’ RING	609-013
20	CONNECTOR - Solenoid Valve	613-258
21	TUBE AND NUT ASSEMBLY	613-136
22	PLUNGER AND SPRING	613-137
23	SOLENOID COIL	613-255
24	Screw Pan Pozi Taptite M4 x 8 Long	401-02-040-008
25	Washer Plain M4	481-040
26	Screw Pan Pozi Taptite M4 x 12 Long	401-02-040-012
27	Nut Full M4	461-01-040
28	Screw Countersunk Pozi Taptite M4 x 8 Long	402-02-040-008
29	QUICKSTART LABEL - Autocreaser	74-005
30	LABEL - AUTOCREASER	75-131

Номера в кружке — сборочные узлы, поставляются целиком.

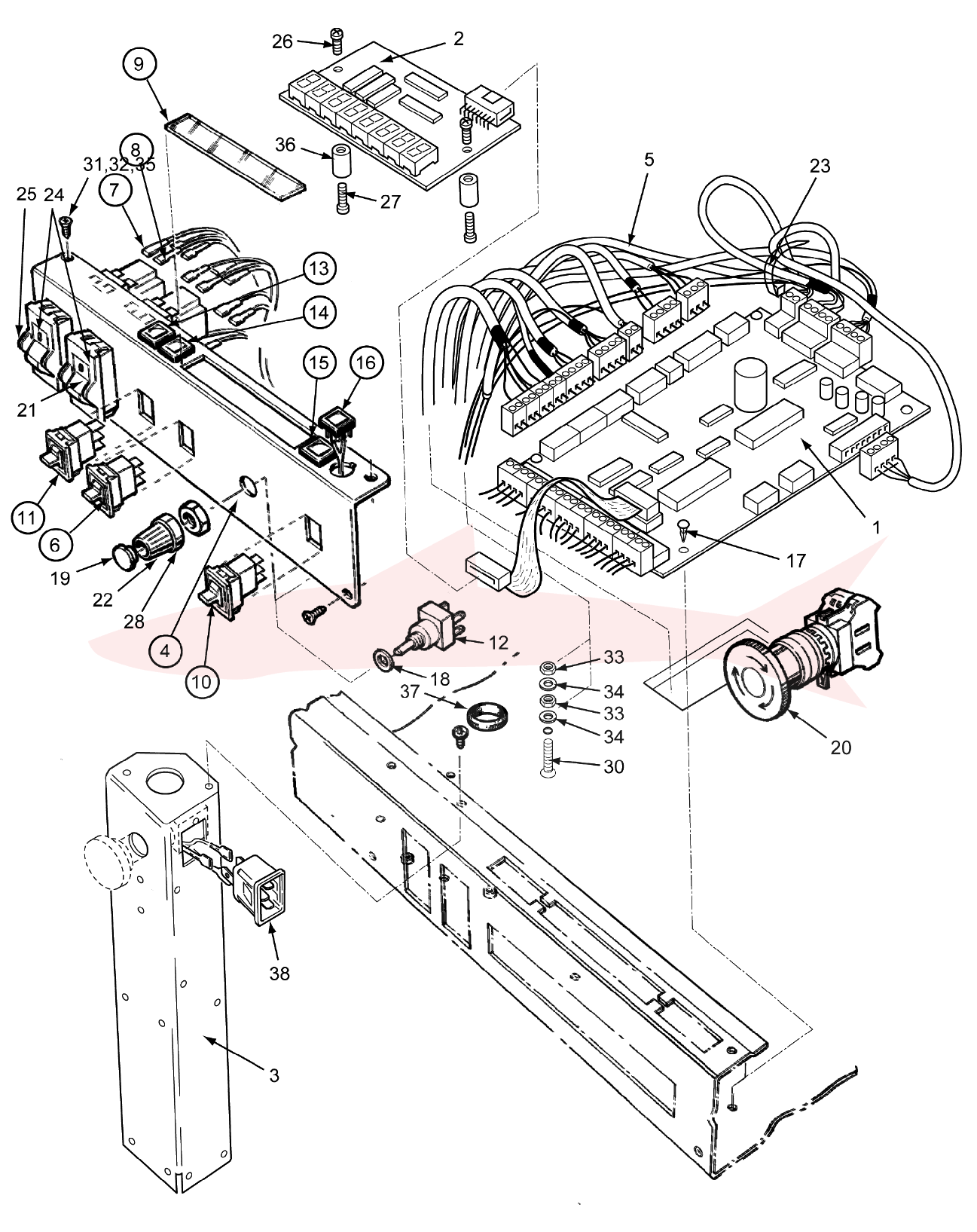

7-05-04 Services 50Hz

Morgana AutoCreaser Mk2 · Панель управления и электроника · лист 2/2

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	CONTROL PCB ASSEMBLY - Autocreaser	75-076
2	DISPLAY PCB	75-082
3	BRACKET - Bed Support	75-090
4	CONTROL PANEL - Autocreaser	75-003
5	WIRING LOOM - Autocreaser	75-006
6	SWITCH ASSEMBLY - Vacuum Pulse	75-015
7	LEAD - Comp Switch Link Live	75-125
8	LEAD - Comp Switch Link Neutral	75-126
9	LENS - Display	95-020
10	SWITCH ASSEMBLY - Set-up	75-100
11	SWITCH ASSEMBLY - Feed	75-098
12	SWITCH ASSEMBLY - Rotary Setting Dial	75-101
13	SWITCH ASSEMBLY - Push Button 1	75-094
14	SWITCH ASSEMBLY - Push Button 2	75-095
15	SWITCH ASSEMBLY - Push Button 3	75-096
16	SWITCH ASSEMBLY - Push Button 4	75-097
17	PILLAR PCB reverse locking	656-003
18	NYLON WASHER	605-002
19	CAP - Ø15	613-237
20	EMERGENCY STOP SWITCH	613-365
21	SYSTEM SWITCH	652-011
22	KNOB - Ø15	613-385
23	CABLE TIE	613-027
24	SWITCH SHROUD	613-396
25	COMPRESSOR SWITCH - Thermal O/Load	652-009
26	Screw Pan Pozi Taptite M4 x6 Long	401-02-040-006
27	Screw Pan Pozi Taptite M4 x10 Long	401-02-040-010
28	NUT COVER	613-386
30	Screw Pan Pozi Taptite M4 x 20 Long	401-02-040-020
31	Screw Countersunk Pozi Taptite M3 x 8 Long	402-02-030-008
32	NUT - Full M3	461-01-030
33	NUT - Full M4	461-01-040
34	WASHER - Plain M4	481-040
35	WASHER - Plain M3	481-030
36	SUPPORT PILLAR - Display PCB	75-084
37	GROMMET - Snap Bush	601-015
38	MAINS INLET SOCKET	613-377
39	TERMINAL BLOCK MAINS POWER	651-055

Номера в кружке — сборочные узлы, поставляются целиком.

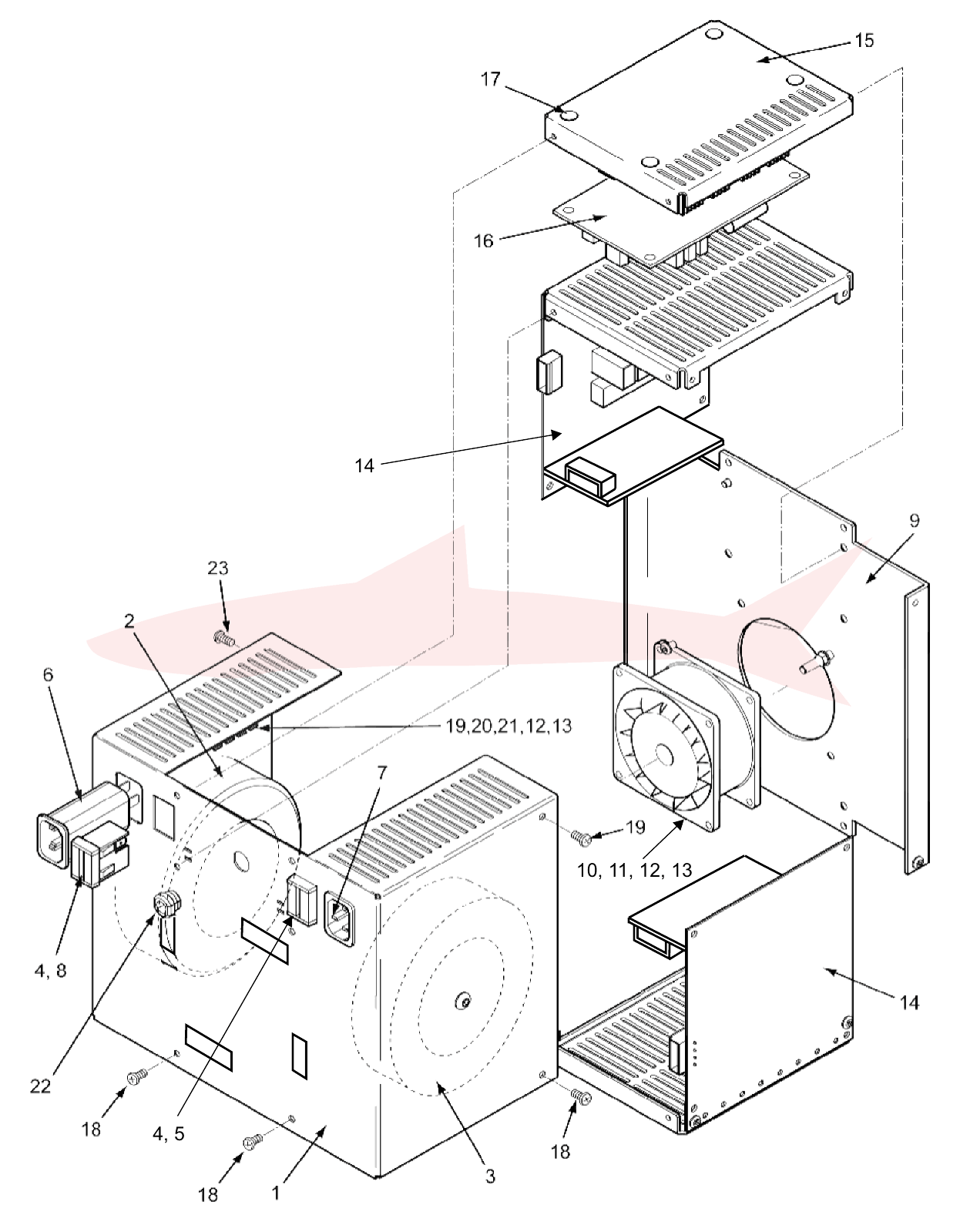

125-01-08 Black Box Assembly

Morgana AutoCreaser Mk2 · Блок питания и драйверы шагового двигателя

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	COVER-PSU & Daughter Board (No Fan)	125-005-08
2	TRANSFORMER ASSEMBLY	125-10-01
3	TRANSFORMER ASSY-Extended	125-10-02
4	FUSE HOLDER - Removeable Draw	613-059
5	FUSE - 3.15A - Fast Blow (20 x Ø5)	613-023
6	IEC PLUG FILTER (CEE22)	651-047
7	IEC INLET - CEE22 Chassis Plug	651-048
8	FUSE - 3.15A - Time Delay (20 x Ø5)	681-007
9	BASE - PSU with Fan	125-004-06
10	AXIAL FAN ASSEMBLY	125-07-01
11	Screw - Countersunk Pozi Taptite - M4 x 12	402-02-040-012
12	Washer - Plain	418-040
13	Nut - Full	461-01-040
14	STEPPER DRIVER + Daughter Board - Complete	125-04-06
15	PSU CHASSIS - Black Box	125-003-01
16	POWER SUPPLY UNIT - Switched Mode	655-011
17	PCB MTG Pillar - Reverse Locking	656-003
18	Screw - Pan Pozi Taptite M4 x 6	401-02-040-006
19	TERMINAL BLOCK	613-221
20	TERMINAL STRIP - 45°	651-031
21	TERMINAL STRIP - 90°	613-217
22	STRAIN RELIEF BUSH	613-219
23	Screw - Pan Pozi Taptite M4 x 16	401-02-040-016

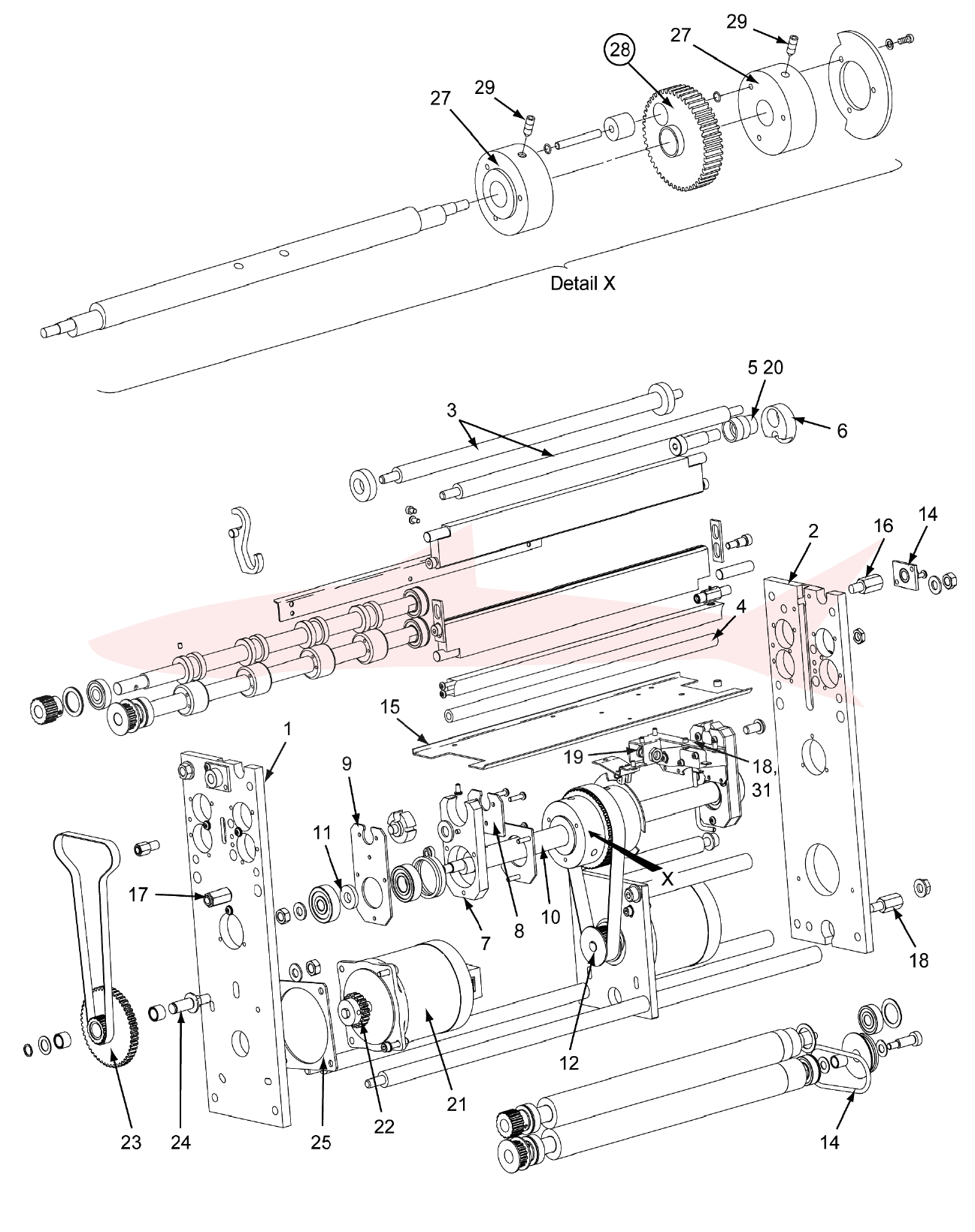

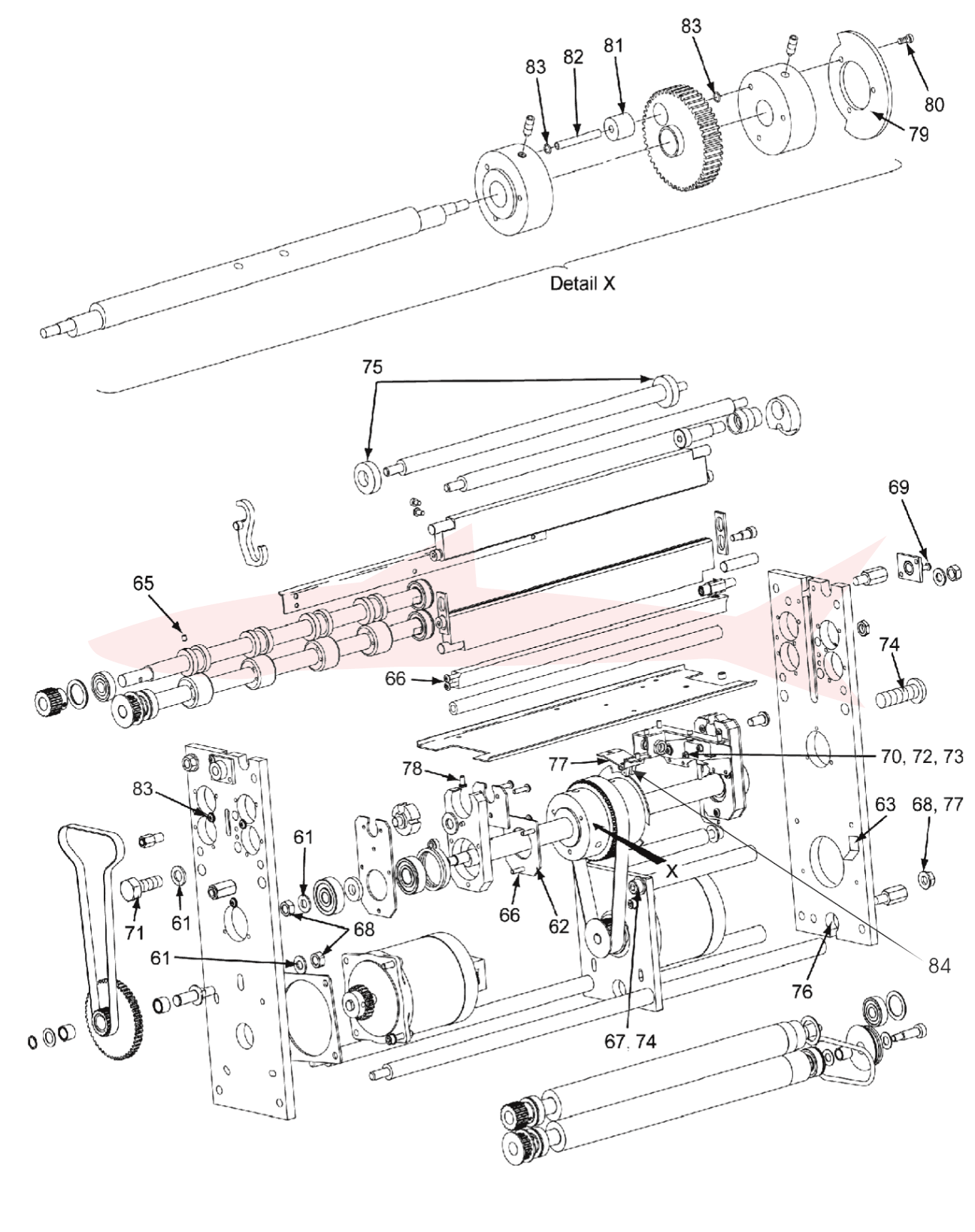

7-06-04 Creasing Unit

Morgana AutoCreaser Mk2 · Биговальный узел · лист 1/2

Номера на схеме:

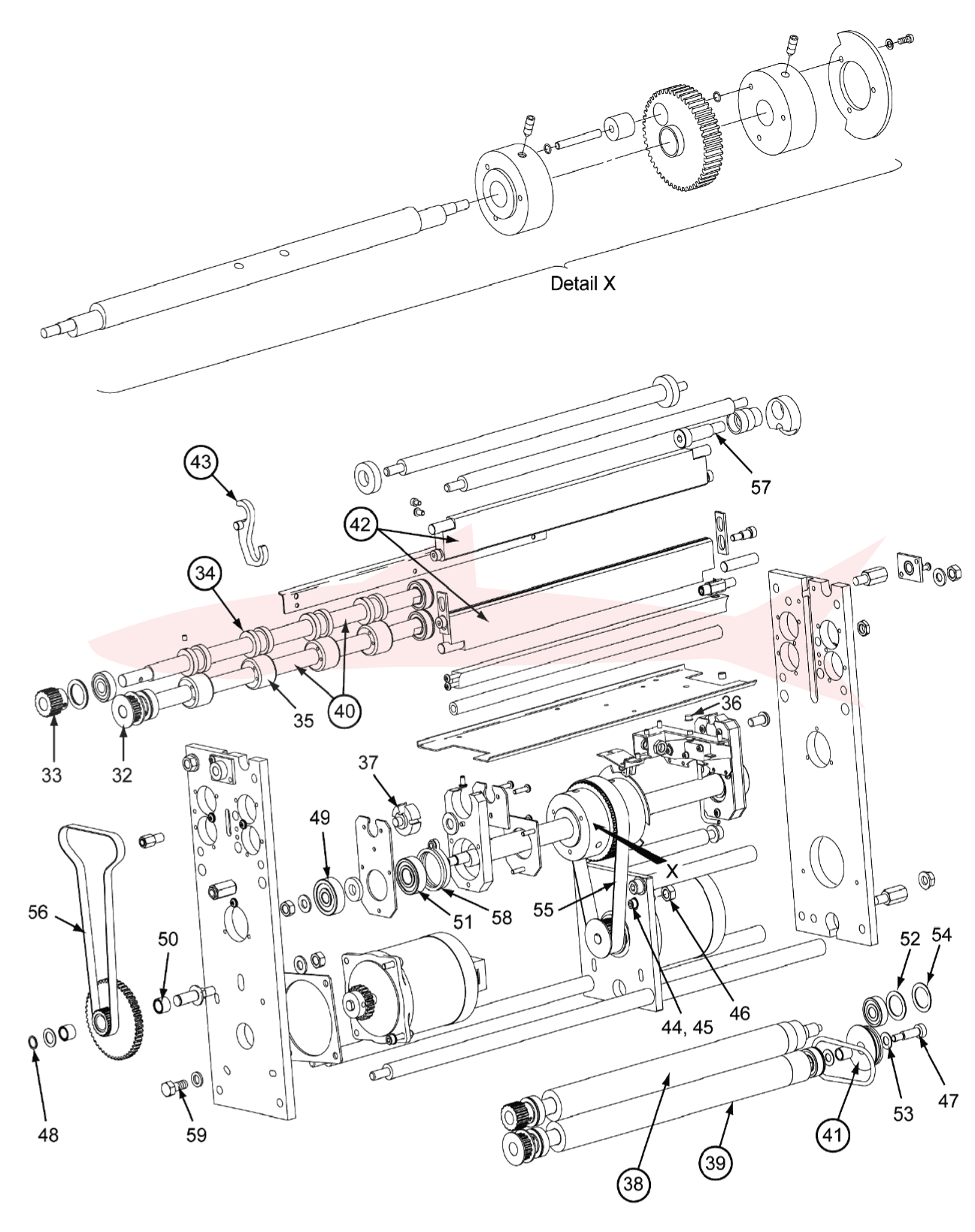

Morgana AutoCreaser Mk2 7-06-04 Creasing Unit — схема деталей, позиции 1–31

Morgana AutoCreaser Mk2 7-06-04 Creasing Unit — схема деталей, позиции 32–59

Morgana AutoCreaser Mk2 7-06-04 Creasing Unit — схема деталей, позиции 61–84

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	SIDEPLATE - Autocreaser Mk2	76-002-03
2	SIDEPLATE - Autocreaser Mk2	76-002-04
3	TIE BAR - Autocreaser	76-003
4	FEMALE TIE BAR	76-004
5	BLADE ADJUSTMENT CAM	76-011
6	ADJUSTMENT LINK	76-012
7	POWER LINK	76-076
8	LINK PLATE - Plain	76-078
9	LINK PLATE - Tapped	76-077
10	CRANK SHAFT - Stepper - Autocreaser Mk2	76-015-02
11	SPACER - CRANK SHAFT	76-016
12	TIMING PULLEY - 20 x L	76-123-01
13	DRIVE BELT - FEED BED - Ø4 POLYCORD	76-042
14	LOCK NUT - Blade Adjustment	76-047
15	SPLASH GUARD - Autocreaser Mk2	76-052-02
16	HINGE PILLAR	76-053
17	TILT PILLAR	76-054
18	MOUNT BRKT -Safety Micro Switch	76-131
19	EP BUSH Ø8 x Ø10 x 5.5 Long	602-054
20	LABEL - Blade Adjustment	76-101
21	STEPPER	76-129
22	STEPPER PINION	76-062-02
23	STEPPER IDLER	76-063-02
24	IDLER STUD	76-064
25	STEPPER SHIM	76-065
26	FEMALE TIE BAR	76-122-01
27	TORSION HUB	76-126
28	PULLEY ASSEMBLY	76-125
29	SCREW Socket Dog Point M8 x 20 Long	411-01-080-0
30	SCREW Socket Flat Point M8 x 16 Long	409-01-080-016
31	ADJUSTER - V3	76-132
32	TIMING PULLEY 16XL FLANGED	56-003
33	TIMING PULLEY 16XL UNFLANGED	56-004
34	PERFORATOR - DRIVE HUB ASSEMBLY	76-082
35	PERFORATOR - DRIVE WHEEL	76-083
36	SHOULDERED PAD	76-086-03
37	POWER LINK BEARING	76-109
38	INPUT ROLLER ASSY - Upper	76-203-01
39	INPUT ROLLER ASSY - Lower	76-203-02
40	OUTPUT SHAFT ASSEMBLY	76-204
41	CORD PULLEY ASSEMBLY	76-210
42	BLADE SET - 320 Wide	76-213-01
43	PERFORATOR STRIPPER ASSEMBLY	78-013
44	Screw Socket Cap Head M5 x 20 Long	403-01-050-025
45	WASHER - Plain M5	481-050
46	NUT - Full M5	461-01-050
47	SHOULDER BOLT - Infeed Pulley	608-001
48	EXTERNAL CIRCLIP - Ø10	615-010
49	BALL RACE 6300ZZ	602-082
50	DRAWN CUP NEEDLE ROLLER - HK1010	602-085
51	BALL RACE 6202-ZZ	602-086
52	WAVED WASHER Ø21	604-071
53	NYLON WASHER Ø15.88	605-004
54	SUPPORT WASHER - Ø20	605-052
55	TIMING BELT 160 x L	607-042
56	TWIN GRIP TIMING BELT - 200 DXL	607-038
57	SHOULDER BOLT - Adjustment Cams	608-019
58	'0' RING Ø32	609-022
59	Screw Hex Head	415-01-080-020
61	WASHER - Plain M8	481-080
62	LINK BEARING PLATE	76-079
63	TERM STRIP- 45°	651-031
64	Screw Pan Head Taptite M4 x 6 Long	401-02-040-006
65	Screw Socket Set Flat Point M4 x 8 Long	409-01-040-008
66	Screw Pan Pozi Taptite M4 x 16 Long	401-02-040-016
67	Screw Socket Cap Head M6 x 16 Long	403-01-060-016
68	NUT - Full M8	461-01-080
69	Screw Pan Pozi Taptite M4 x 8 Long	401-02-040-008
70	Screw Socket Cap Head M3 X 16 Long	403-01-030-016
71	Screw Socket Button Head M3 X 20 Long	405-01-080-020
72	NUT - Full M3	461-01-030
73	WASHER - Plain M3	481-030
74	WASHER - Plain M6	481-060
75	BUFFER - Exit Guard	76-105
76	SPLIT BUSH - Side Plate	601-124
77	BRACKET - Slot Detector	76-133
78	Screw Pan Pozi Taptite M4 x 6 Long	401-02-040-006
79	DISK - Slot Detector	76-134
80	Screw Pan Pozi Taptite M4 x 6 Long	401-02-040-016
81	TORSION BUSH	76-127
82	DOWEL PIN - Ø6 x 40 Long	603-071
83	'O' RING - Ø6 x 2.5	609-024
84	BLADE POSITION SENSOR	76-233

Номера в кружке — сборочные узлы, поставляются целиком.

7-06-04 Creasing Unit

Morgana AutoCreaser Mk2 · Биговальный узел — защитные крышки и датчики · лист 2/2

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	LABEL - Roller Tilt	96-053
2	STACKER SWITCH ASSEMBLY	75-040
3	HINGE SHAFT - Exit Guard	76-049-02
4	ENTRY GUARD - Autocreaser	76-050-02
5	EXIT GUARD - Autocreaser	76-051
6	ANTI-STATIC BRUSH - Autocreaser	76-058
7	LEAD - Guard Switch	75-107
8	LEAD - Home Switch	75-111
9	PIVOT BUSH - Roller Tilt Mechanism	71-010
10	PAPER GUIDE ASSEMBLY - Bottom Sensor	76-230
11	PAPER JAM SENSOR ASSEMBLY	76-229
12	UPPER SENSOR ASSEMBLY	76-228
13	HINGE PLATE - Autocreaser	71-011-02
14	TILT LEVER THREADED	71-013-02
15	STEPPER W/O ENCODER	76-234
16	TAPERED FERRULE - Roller Tilt	601-111
17	KNOB - Roller Tilt	606-035
18	SELF ALIGNING WASHER - M8	605-055
19	CABLE TIE	613-027
20	MICRO SWITCH - Guard Circuit	613-351
21	MICRO SWITCH - Home Circuit	613-191
22	CABLE TIE MOUNTING	613-339
23	Screw Pan Pozi Head M4 x 8 Long Taptite	401-02-040-008
24	Screw Pan Pozi Head M2.5 x 16 Long Taptite	401-02-025-016
25	Screw Socket Button Head M8 x 20 Long	405-01-080-020
26	Screw Tamperproof Head M4 x 6 Long	406-01-040-006
27	LOCKING STUD	71-020
28	WARNING LABEL - Sharp Blades	76-095
29	THRUST WASHER	605-056
30	COVER BRACKET	71-012
31	LOCKING STUD WASHER	71-022

Номера в кружке — сборочные узлы, поставляются целиком.

7-08-01 Stacker Assembly

Morgana AutoCreaser Mk2 · Приёмный лоток

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	STACKER - Autocreaser	78-014
2	RELEASE CAM	78-019
3	STACKER GUIDE ASSEMBLY Left Hand	78-005
4	STACKER GUIDE ASSEMBLY Right Hand	78-006
5	BACK STOP ASSEMBLY	78-007
6	ACTUATOR MOUNTING ASSEMBLY	88-040
7	RULE SET - Metric and Imperial	78-024
8	SPIROL SPACER	603-028
9	WAVED WASHER	604-073
10	STARLOCK Uncapped	615-009
11	STARLOCK Capped	615-044

Номера в кружке — сборочные узлы, поставляются целиком.

7-95-05 Dispatch Kit

Morgana AutoCreaser Mk2 · Комплект поставки

№	Наименование	Артикул
1	ILLUSTRATED PARTS MANUAL - Autocreaser	70-034
2	OPERATORS MANUAL - Autocreaser	70-027
3	ROLLER CLEANING KIT	90-018
4	ANVIL SET - Perforator	7-99-01
5	BLADE SET - 28T Perforator	1-99-12
6	POWER CORD CE UK 3Pin	613-316
7	GLASS BALL - Ø20	617-004
8	HEXAGON BALL DRIVER 2mm	620-007
9	HEXAGON BALL DRIVER 2.5mm	620-020
10	BONDUS L WRENCH 4mm	620-026
11	BONDUS L WRENCH 3mm	620-028
12	BONDUS L WRENCH 6mm	620-033
13	BLADE EXTRACTOR TOOL - OP SIDE	70-055-01
14	BLADE EXTRACTOR TOOL - LAY SIDE	70-055-02
15	DISPATCH BOX	624-018

Ножи перфорации и наковальни поставляются согласованными парами — не смешивайте их.

Accessories and Options

Morgana AutoCreaser Mk2 · Аксессуары и опции

№	Наименование	Артикул
1	EXTRA NARROW CREASING BLADE SET	76-213-03
2	PERFORATING BLADE SET 28T (Single sheets)	1-99-12
3	PERFORATING BLADE SET 20T (Card)	1-99-10
4	PERFORATING BLADE SET 56T (Fine perforation)	1-99-41
5	ANVIL SET USED WITH ABOVE BLADE SETS	1-99-35

Recommended Spares

Morgana AutoCreaser Mk2 · Рекомендуемые запчасти (быстроизнашиваемые детали)

Раздел	№	Наименование	Артикул
7-01-03	12	FOOT- Black	606-028
7-03-03	12	FEED BELT	93-021
7-03-03	13	DRIVE BELT - Vacuum Roller	93-022
7-03-03	43	'O' RING Ø20	609-011
7-03-03	44	'O' RING Ø15	609-014
7-04-02	7	LOCK PIN ASSEMBLY - Side Lay	94-028
7-05-04	9	HOSE - Vacuum	95-017
7-05-04	10	HOSE - Separation Air	95-018
7-05-04	11	HOSE - Evacuation	95-031
7-05-04	12	HOSE - Exhaust	95-032
7-05-04	22	PLUNGER AND SPRING	613-137
7-05-04	23	SOLENOID COIL	613-255
7-05-04	9	LENS - Display	95-020
7-05-04	10	SWITCH ASSEMBLY - Set-up	75-100
7-05-04	11	SWITCH ASSEMBLY - Feed	75-098
7-05-04	12	SWITCH ASSEMBLY - Rotary Setting Dial	75-101
7-05-04	19	‘O’ RING	609-013
7-05-04	19	CAP - Ø15	613-237
7-05-04	23	CABLE TIE MOUNTING	613-339
7-05-04	20	EMERGENCY STOP SWITCH	613-365
7-05-04	21	SYSTEM SWITCH	652-011
7-05-04	22	KNOB - Ø15	613-385
7-05-04	1	CONTROL PCB ASSEMBLY - Autocreaser	75-076
7-05-04	2	DISPLAY PCB	75-082
7-06-04	10	PAPER GUIDE ASSEMBLY - Bottom Sensor	76-230
7-06-04	11	PAPER JAM SENSOR ASSEMBLY	76-229
7-06-04	12	UPPER SENSOR ASSEMBLY	76-228
7-06-04	6	ANTI-STATIC BRUSH - Autocreaser	76-058
7-06-04	58	‘O’ RING Ø32	609-022
7-06-04	17	KNOB - Roller Tilt	606-035
7-06-04	37	POWER LINK BEARING	76-109
7-06-04	42	BLADE SET - 320 Wide	76-213-01
7-06-04	13	DRIVE BELT - FEED BED - Ø4 POLYCORD	76-042
7-06-04	55	TIMING BELT 160XL	607-042
7-06-04	56	TWIN GRIP TIMING BELT - 200 DXL	607-038
7-06-04	57	SHOULDER BOLT - Adjustment Cams	608-019
7-06-04	34	PERFORATOR - DRIVE HUB ASSEMBLY	76-082
7-06-04	35	PERFORATOR - DRIVE WHEEL	76-083
7-06-04	38	INPUT ROLLER ASSY - Upper	76-203-01
7-06-04	39	INPUT ROLLER ASSY - Lower	76-203-02
7-06-04	40	OUTPUT SHAFT ASSEMBLY	76-204
7-06-04	43	PERFORATOR STRIPPER ASSEMBLY	78-013
7-06-04	20	MICRO SWITCH - Guard Circuit	613-351
7-06-04	21	MICRO SWITCH - Home Circuit	613-191
7-06-04	2	STACKER SWITCH ASSEMBLY	75-040
125-01-08	1	BLACK BOX - STEPPER DRIVE	125-01-08

Детали, подверженные износу или случайному повреждению. Номер раздела — ссылка на схему.
