Morgana AutoCreaser 50 — каталог запчастей

Автоматическая биговальная машина. Illustrated Parts Manual 70-068, issue 4 (сентябрь 2006).

7-01-10Main Assembly — основная рама
7-03-10Feed Bed Assembly — узел подачи
7-04-10Paper Control Assembly — стол загрузки и боковой упор
7-05-10Services — пневматика и корпус

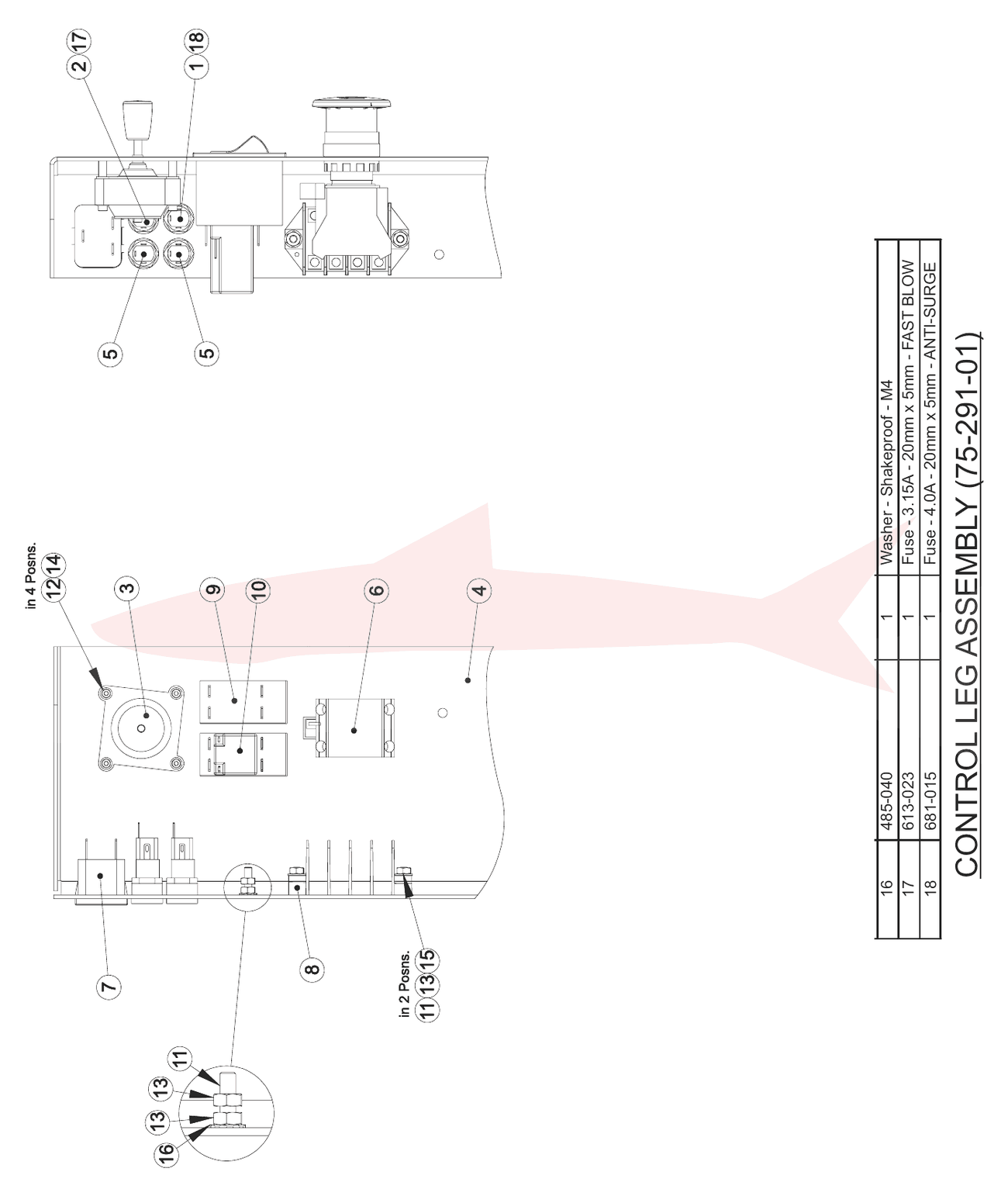

75-291-01Control Leg Assembly — блок управления (стойка)

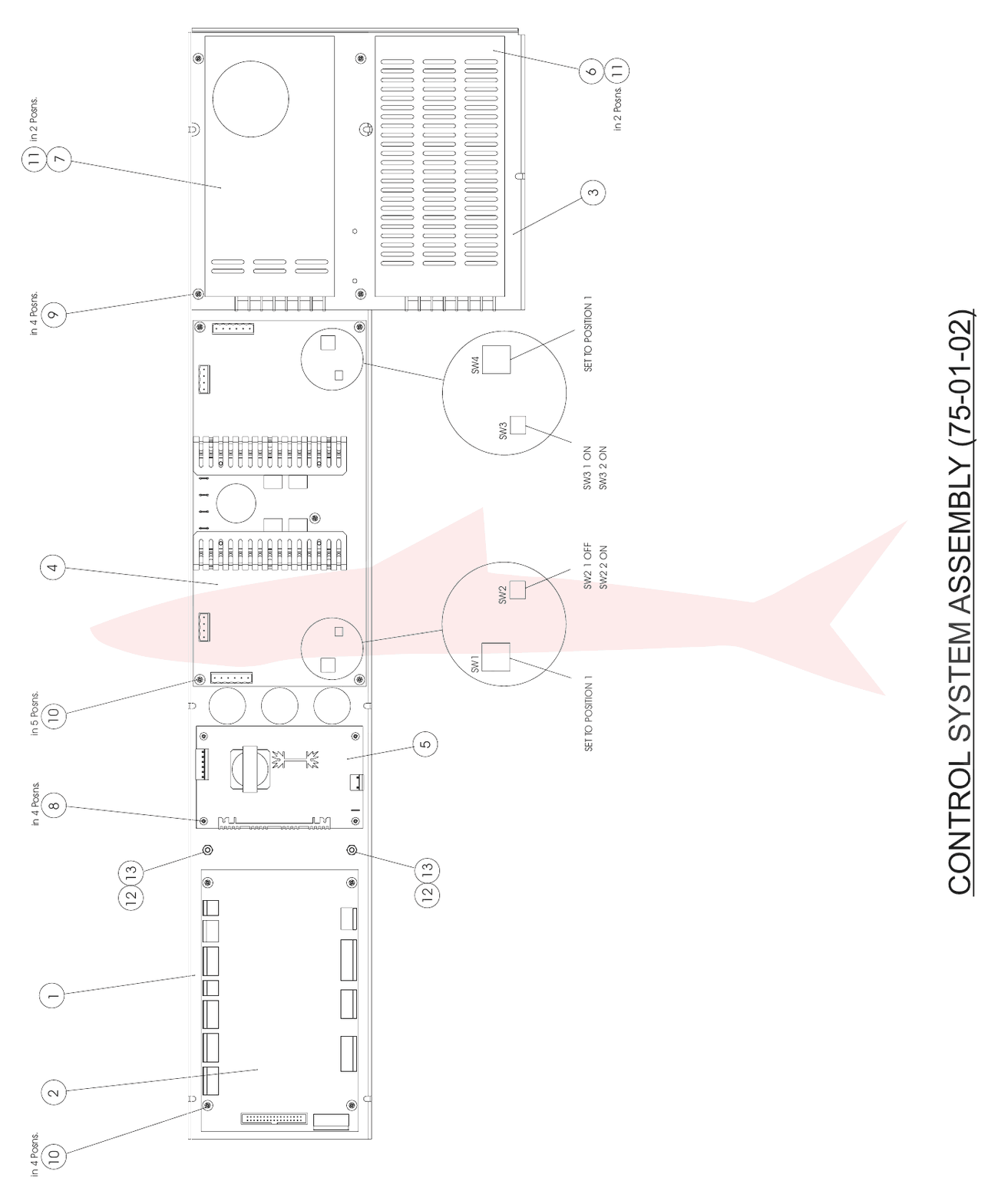

75-01-02Control System Assembly — система управления
75-210-054 Line Display Unit — дисплей

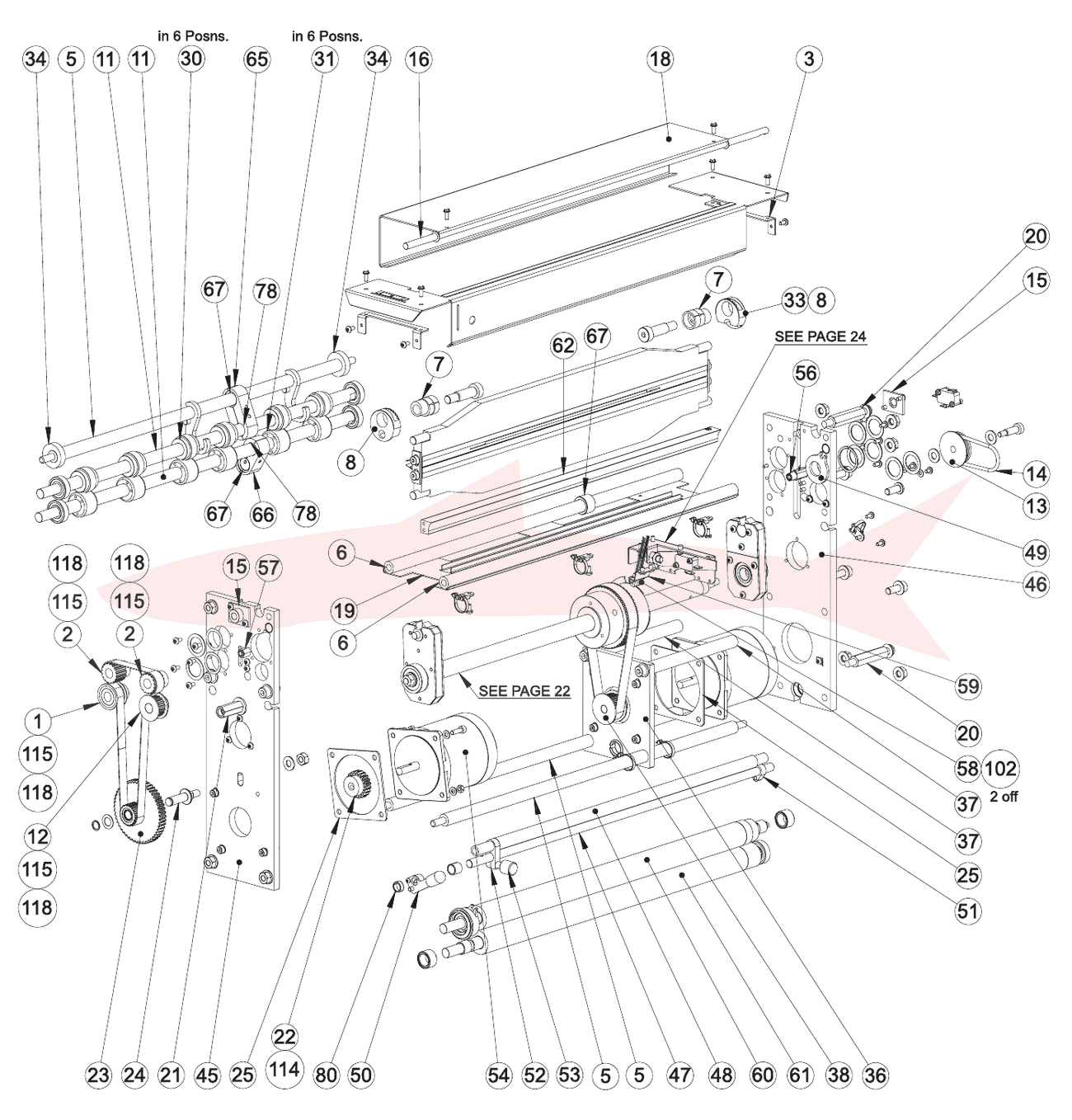

7-06-10Creaser Unit — биговальный узел · лист 1/4
7-06-10Creaser Unit — биговальный узел · лист 2/4

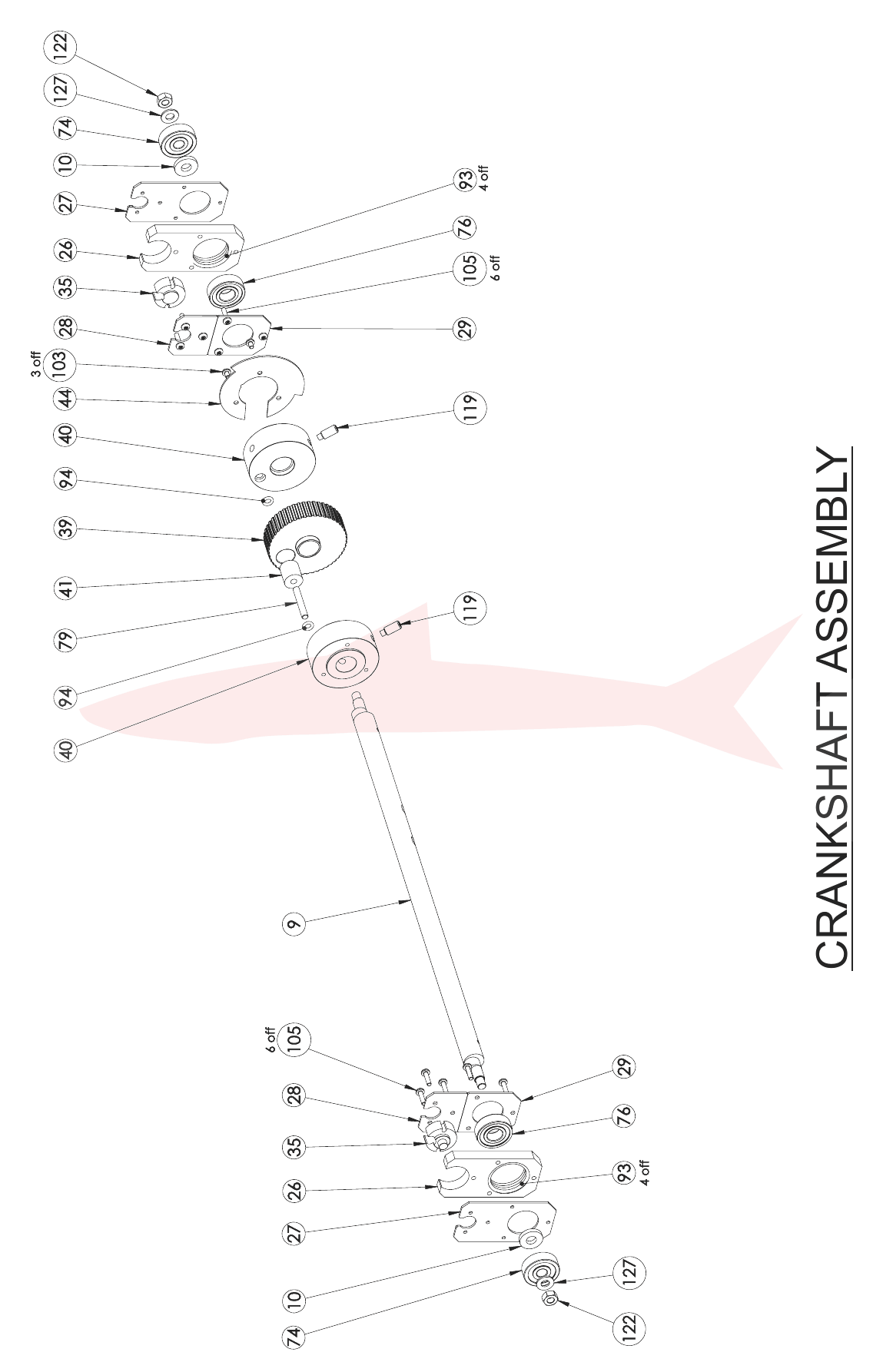

7-06-10Creaser Unit — Crankshaft Assembly — биговальный узел · коленвал · лист 3/4

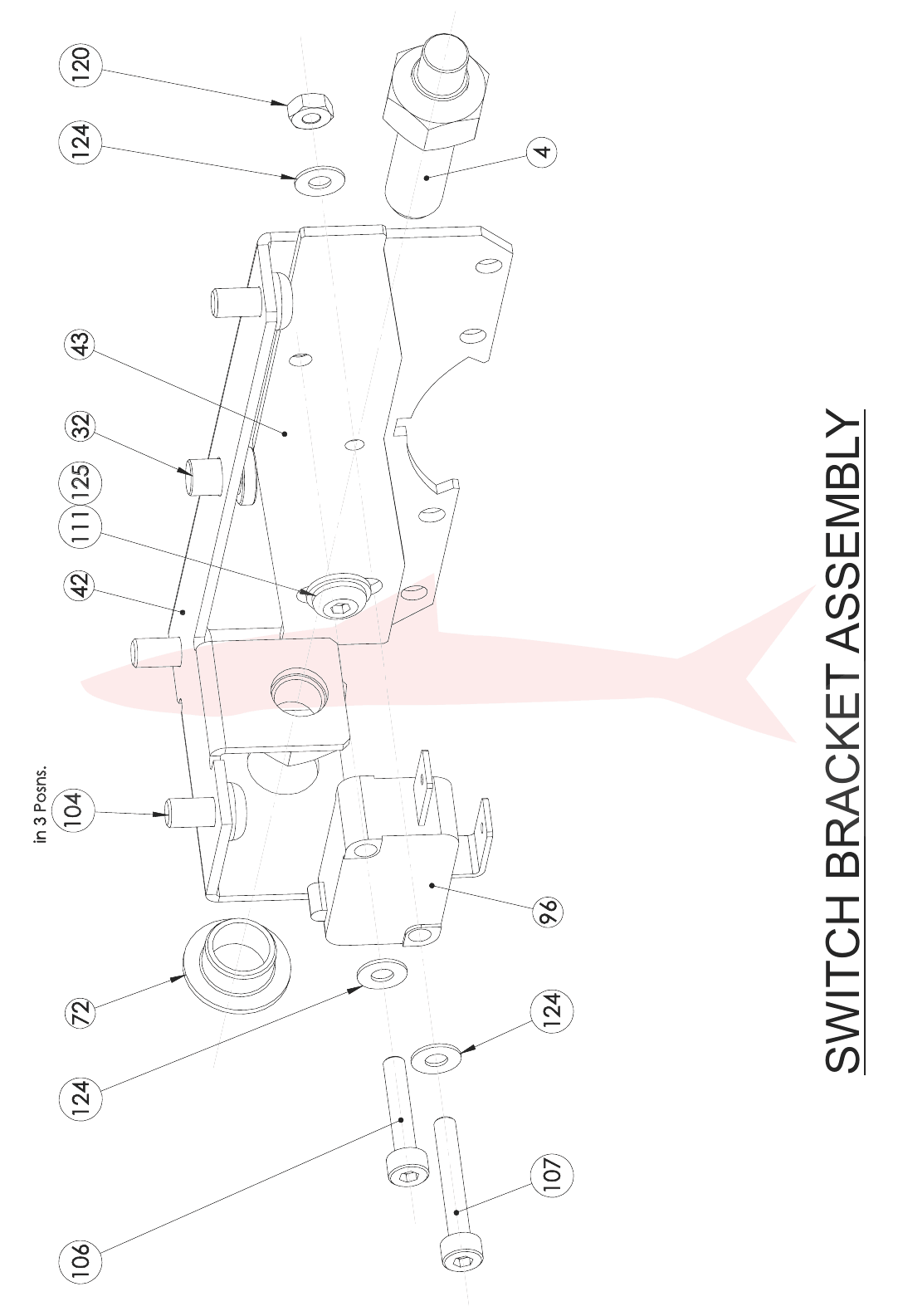

7-06-10Creaser Unit — Switch Bracket Assembly — биговальный узел · кронштейн датчиков · лист 4/4

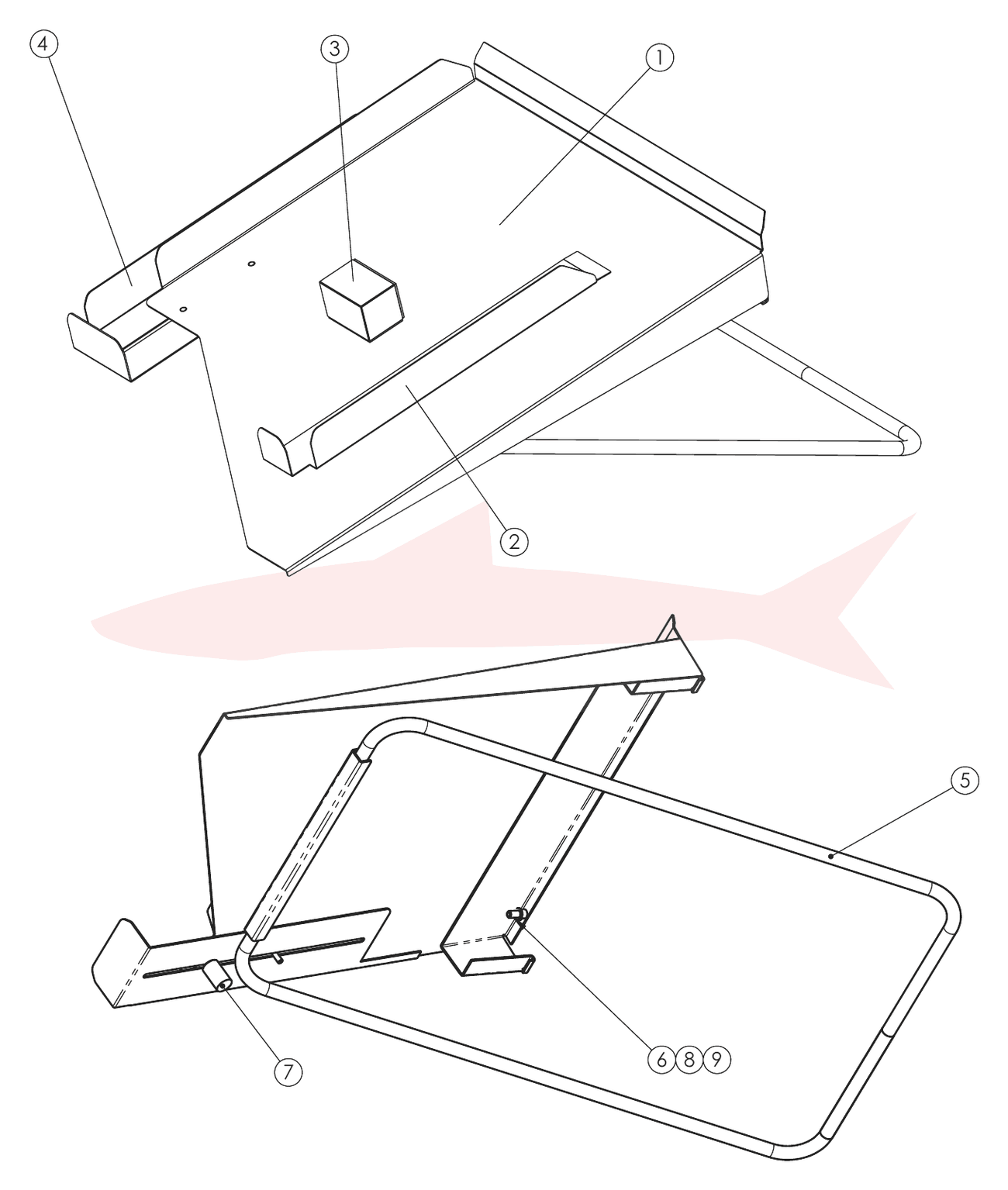

7-08-10Stacker Assembly — приёмный лоток

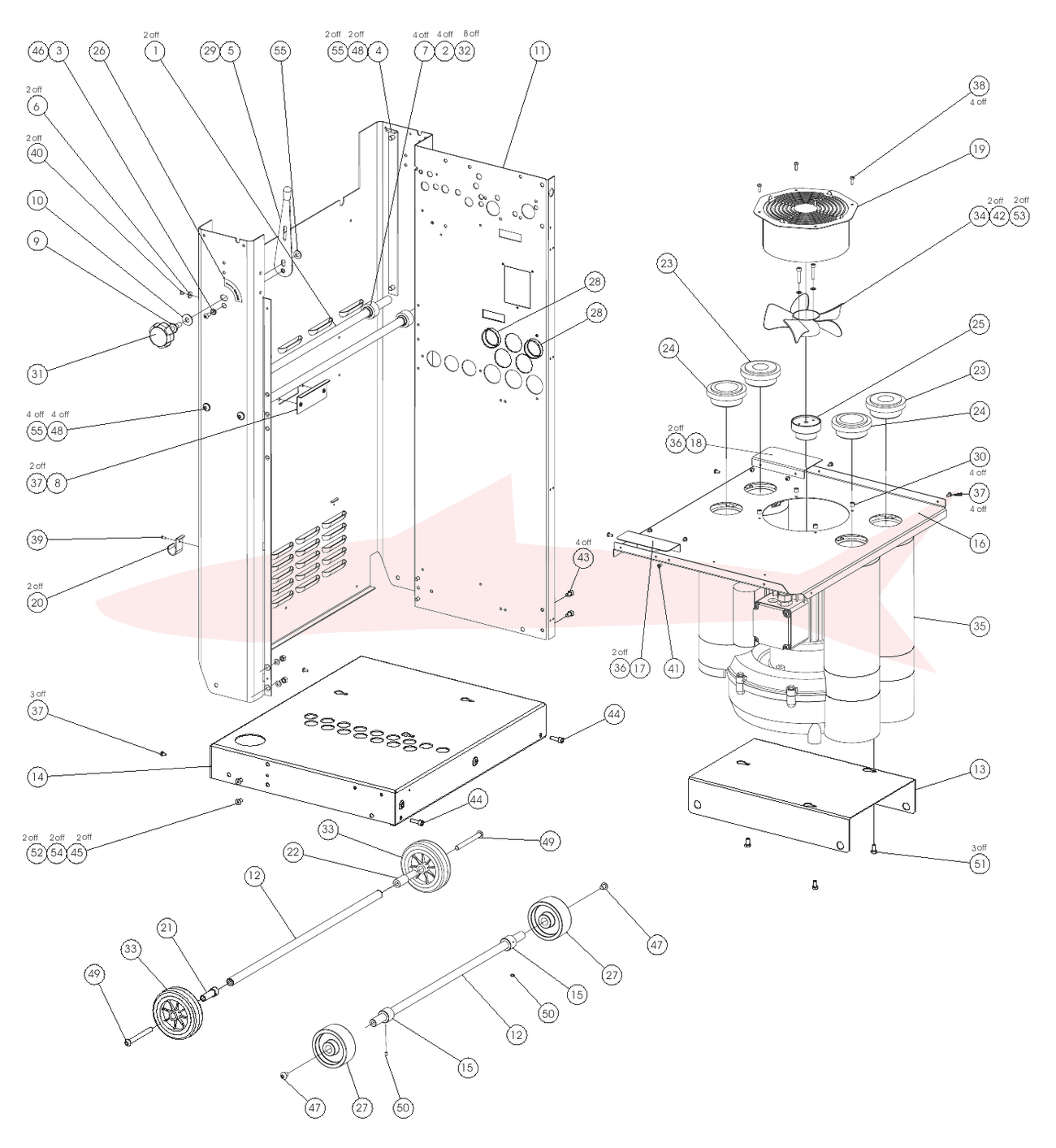

7-01-10 Main Assembly

Morgana AutoCreaser 50 · Основная рама

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Tie Bar MK3	71-002-04
2	Support Spool	71-005
3	Pivot Bush	71-010
4	HINGE PLATE - AutoCreaser	71-011
5	TILT LEVER - MK2	71-013-02
6	Pad	71-015
7	Shock Sleeve	71-016
8	PLATE - Blanking - AutoCreaser	71-018-02
9	LOCKING STUD - Clamp	71-020
10	Tilt Washer	71-025
11	MAIN FRAME - AutoCreaser 50	71-051-02
12	AXLE - Main Wheels	71-052-01
13	Blower Support	71-053-01
14	PLINTH - AutoCreaser 50	71-054-02
15	WHEEL COLLAR - AutoCreaser 50	71-055-01
16	Add Assy Description	75-202-04
17	Tower Blank - Op Side	75-208-01
18	Tower Blank - Lay Side	75-208-02
19	Fan Guard Assy	75-229-01
20	HOOP HOOK	78-057-01
21	WHEEL TUBE - Op. Side - AutoCreaser 50	91-006-05
22	WHEEL TUBE - Lay Side - AutoCreaser 50	91-006-06
23	BUNG - Compressor - Ø25 Pipe	91-025-04
24	BUNG - Compressor - Ø40 Pipe	91-025-05
25	FAN HUB - SV190	91-104-01
26	LABEL - Lock	96-060
27	NYLON WHEEL	62-006
28	Snap Bushing Ø33.3 x Ø38	601-015
29	Tapered Ferrule	601-111
30	NYLON SPACER - Ø7.94 x Ø4.34 x 6.35	605-058
31	LOBE KNOB - Female - M8	606-035
32	CIRCLIP - External - Ø15	615-014
33	Wheel - Ø100	617-008
34	FAN - PLASTIC 5 BLADE 6" CCW	621-025
35	Blower SV190	621-032
36	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
37	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
38	Screw - Pan Pozi Taptite - M4 x 12 Lg	401-02-040-012
39	SCREW - Countersunk Pozi Taptite - M6 x 8 Lg	402-02-030-080
40	Screw - Csk Hd. Taptite - M4 x 6 Lg	402-02-040-006
41	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
42	SCREW - Socket Cap Head - M5 x 25 Lg	403-01-050-025
43	SCREW - Socket Cap Head - M6 x 10 Lg	403-01-060-010
44	SCREW - Cap Hd. - M6x 20 Lg	403-01-060-020
45	SCREW - Socket Csk Head - M6 x 12 Lg	404-01-060-012
46	SCREW - Socket Button Head - M8 x 16 Lg	405-01-060-012
47	SCREW - Socket Button Head - M8 x 10 Lg	405-01-080-010
48	SCREW - Socket Button Head - M8 x 16 g	405-01-080-016
49	SCREW - Socket Button Head - M8 x 50 Lg	405-01-080-080
50	Screw - Skt Set Screw - Flat Pt. - M4 x 6 Lg	409-01-040-006
51	Hex Hd. Setscrew - M6 x 12 Lg	415-01-060-012
52	NUT - Full - M6	461-01-060
53	WASHER - Plain - M5	481-050
54	WASHER - Plain - M6	481-060
55	WASHER - Plain - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

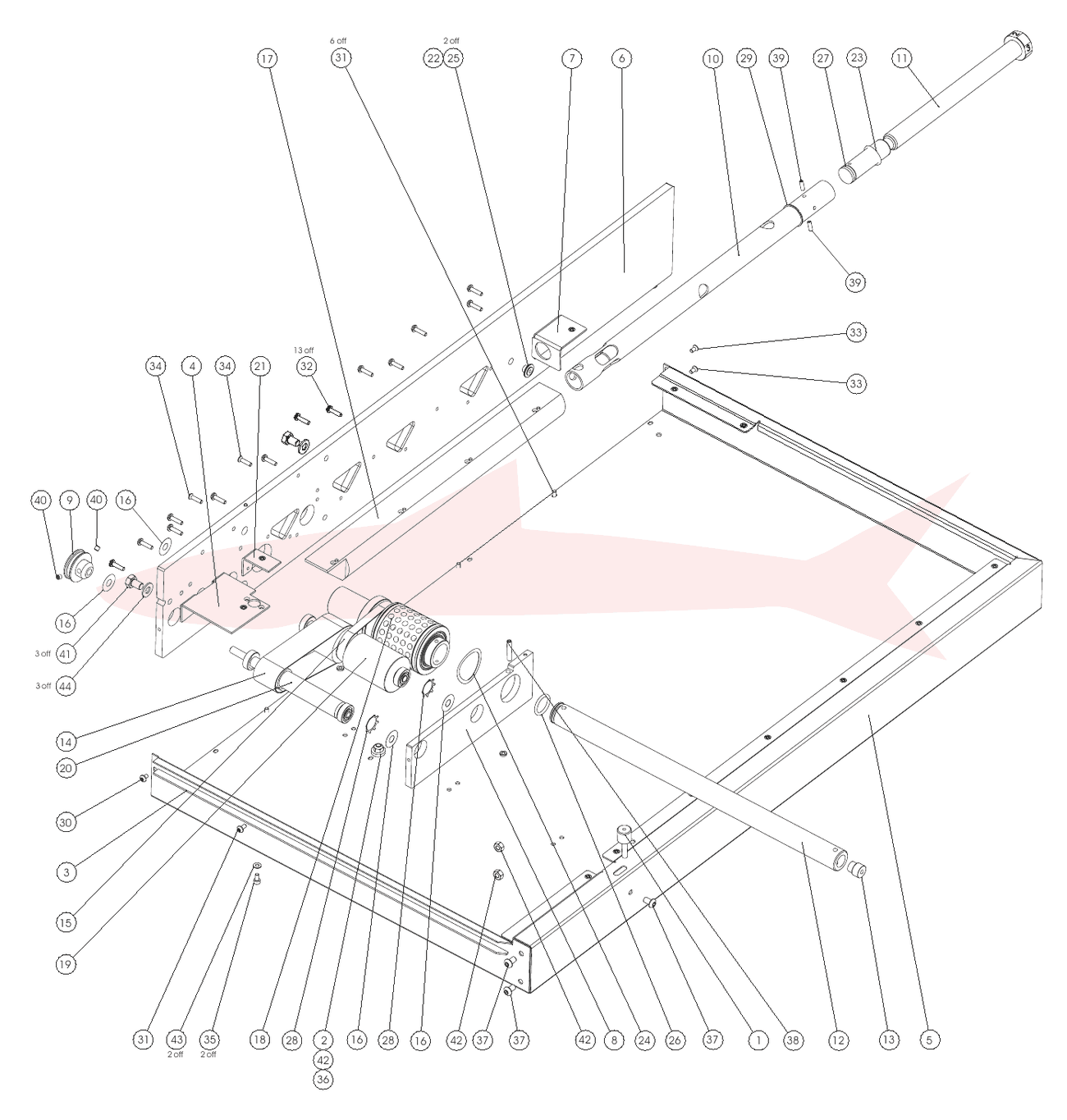

7-03-10 Feed Bed Assembly

Morgana AutoCreaser 50 · Узел подачи

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	UNIVERSAL KNOB ASSY - M6 x 25 Lg. - Black - Ø16	28-003
2	Clamp Washer	51-095
3	FEED BED SPACER - Foam	73-009-02
4	BELT SUPPORT - AutoCreaser 50	73-012-02
5	FEED FRAME - AutoCreaser 50	73-051-01
6	MANIFOLD PLATE - AutoCreaser 50	73-052-01
7	SUPPORT BRACKET - Loading Table	73-053-01
8	SUPPORT PLATE - AutoCreaser 50	73-054-01
9	CORD PULLEY - Driven	76-041
10	Air Distribution Tube	93-004
11	KNOB - Air Distribution - AutoCreaser 50	93-005-02
12	CHOKE SHAFT - AutoCreaser 50	93-014-03
13	Locking Spool	93-015
14	Feed Belt	93-021
15	Vacuum Roller Drive Belt	93-022
16	Shield - Self Aligning Ball Race	93-023
17	Manifold Tube Assy	93-029
18	Vacuum Roller Assy	93-030
19	Feed Drum Assy - Idler	93-031
20	Feed Drum Assy - Drive	93-032
21	Support Bracket - Control Bed - M3	93-033-02
22	Spring Plunger - Press In	601-088
23	Washer - Waved - Ø25.5 X Ø19 X 3	604-060
24	Washer - Waved - Ø35.5 X Ø43.5 X 0.4	604-062
25	Thrust Washer - Ø8 x Ø15.88 x 0.79	605-004
26	'O' Ring Ø20 x Ø3	609-011
27	'O' Ring Ø15 x Ø3	609-014
28	Metric Push-in Fix	615-035
29	Retaining Ring - External - Ø25	615-040
30	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
31	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
32	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
33	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
34	Screw - Csk Hd. Taptite - M4 x 16 Lg	402-02-040-016
35	Screw - Socket Cap Head - M4 x 8 Lg	403-01-040-008
36	Screw - Socket Cap Head - M6 x 10 Lg	403-01-060-012
37	Screw - Button Hd. - M6 x 10 Lg	405-01-060-010
38	Screw Skt Cone Pt - M5 x 30 Lg	408-01-050-030
39	Screw - Socket Set - Flat Point - M4 x 12 Lg	409-01-040-012
40	Screw - Socket Set - Flat Point - M5 x 5 Lg	409-01-050-005
41	Screw - Hexagon Head - M8 x 12 Lg	415-01-080-012
42	Nut - Full - M6	461-01-060
43	Washer - Plain - M4	481-040
44	Washer - Plain - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

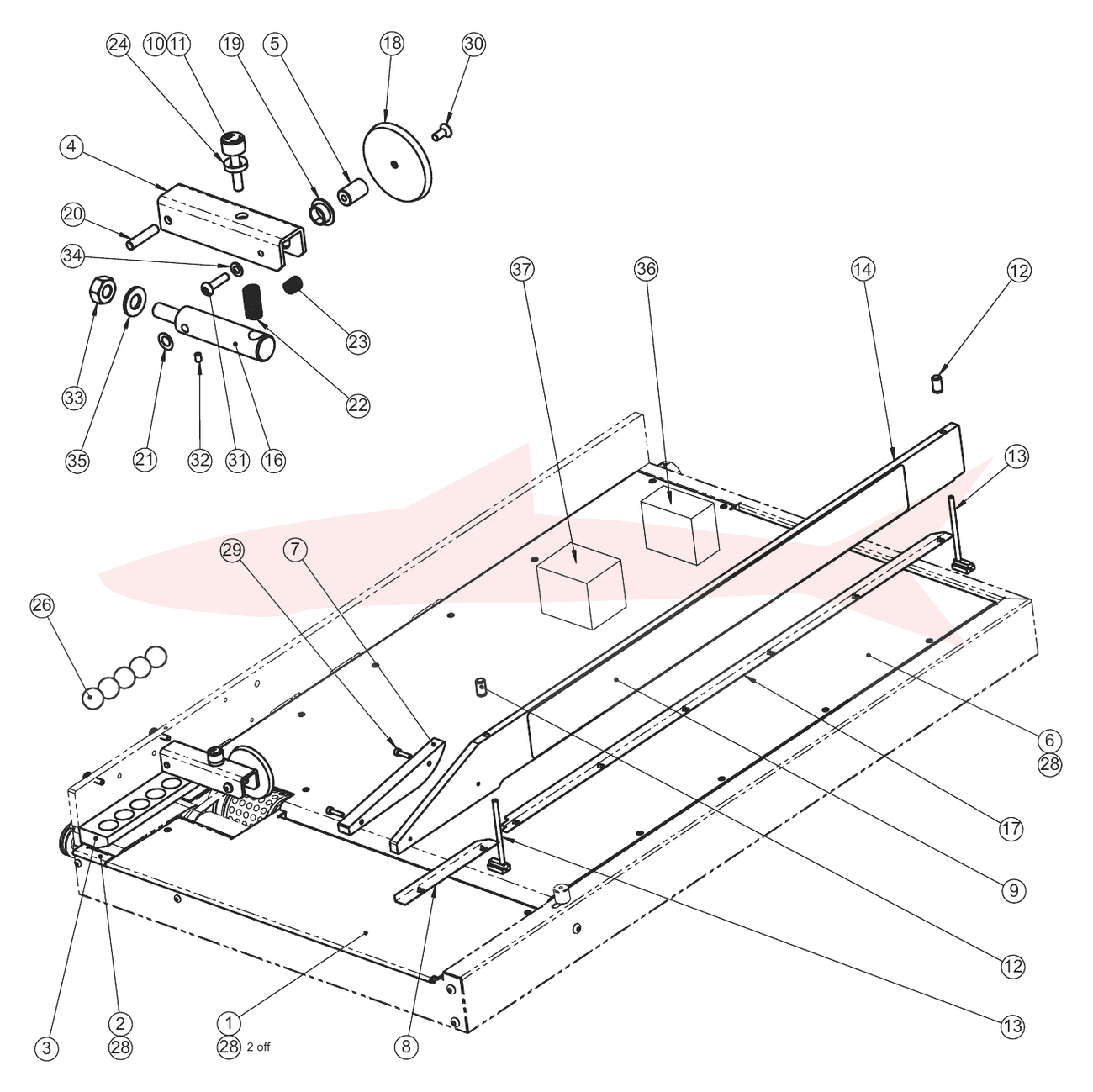

7-04-10 Paper Control Assembly

Morgana AutoCreaser 50 · Стол загрузки и боковой упор

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	FEED BED - AutoCreaser 50	74-001-02
2	CONTROL BED - AutoCreaser 50	74-002-02
3	BALL HOLDER - AutoCreaser	74-003
4	PAPERGATE CHASSIS	74-010
5	SPINDLE - Papergate	74-011
6	Loading Table - Wide	74-050-02
7	SHEET GUIDE - Moving Sidelay	74-054-01
8	Membrane - Short - Autocreaser 50	74-055-02
9	LABEL - Quick Start - Metric - AutoCreaser 50	75-225
9	LABEL - Quick Start - Imperial - AutoCreaser 50	75-237
9	LABEL - Quick Start - German - AutoCreaser 50	75-243
9	LABEL - Quick Start - French - AutoCreaser 50	75-262
10	KNOB - Papergate	94-020
11	LABEL - Papergate 'UP'	94-021
12	CLAMP KNOB - Sidelay	94-026
13	LOCK PIN ASSY. - Side Lay	94-028
14	SIDELAY - Solid - AutoCreaser 50	94-053-04
16	SUPPORT POST	94-059
17	MEMBRANE - AutoCreaser 50	94-075-02
18	ROTARY PAPERGATE	48-005
19	DU BUSH - Ø12 x Ø14 x Ø20 x 7 Long	602-057
20	DOWEL - Ø6 x 28 Lg	603-050
21	DISC SPRING - Bearing Location	604-037
22	SPRING - Compression	604-061
23	SPRING - Compression	604-078
24	SPHERICAL SEATING WASHER	605-041
25	THRUST WASHER - Ø5.1 x Ø9.5 x 0.75	605-043
26	STEEL BALL - Ø20	617-003
27	Screw - Pan Pozi Taptite - M5 x 20 Lg	401-02-050-020
28	Screw - Csk Hd. Taptite - M3 x 8 Lg	402-02-030-008
29	SCREW - Cap Hd. - M4 x 16 Lg	403-01-040-016
30	Screw - Socket Countersunk - M5 x 12 Lg	404-01-050-012
31	Screw - Button Hd. - M5 x 20 Lg	405-01-050-020
32	Screw - Socket Set - Flat Point - M4 x 6 Lg	409-01-040-006
33	Nut - Full - M10	461-01-100
34	Washer - Plain - M5	481-050
35	Washer - Plain - M10	481-100
36	Stacker Backstop Assy - Small	78-065-01
37	Stacker Backstop Assy - Large	78-065-02

Номера в кружке — сборочные узлы (поставляются в сборе).

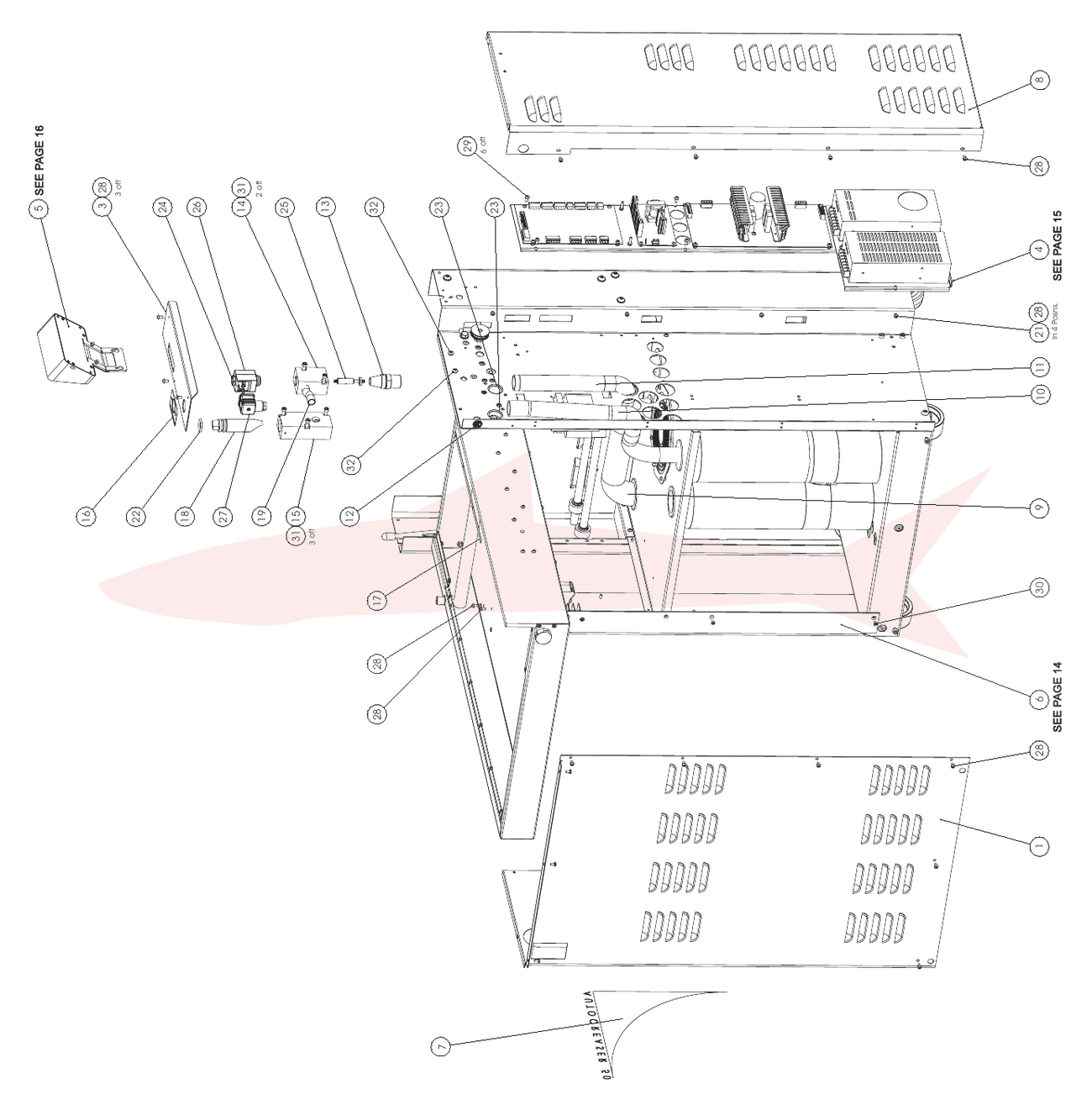

7-05-10 Services

Morgana AutoCreaser 50 · Пневматика и корпус

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Compressor Panel - AutoCreaser	75-293-03
3	Top Cover - Service Panel	75-205-01
4	Control System Assy	75-01-02
5	4 Line Display Unit - MK3	75-210-05
6	CONTROL LEG ASSY - AutoCreaser MK3	75-291-01
7	LABEL - Autocreaser 50	75-224
8	SERVICE PANEL	75-242-01
9	HOSE - Exhaust - AutoCreaser 50	75-250-01
10	HOSE - Air Seperation - AutoCreaser 50	75-251-01
11	HOSE - Evacuation - AutoCreaser 50	75-252-01
12	DIN Socket Assy	75-255
13	SOLENOID VALVE SEAT (USA)	95-136
14	SOLENOID VALVE BLOCK	95-012
15	AIR CONTROIL BLOCK	95-013
16	LABEL - Air Seperation	95-030
17	LABEL - Manifold Numbrs	95-038
18	AIR SPOOL ASSY	95-040
19	CROSS TUBE - Valves	95-063
20	Snap Bushing Ø46 x Ø57.2	601-153
21	SPIROL SPACER - Ø4 x Ø5.65 x 4 Lg	603-041
22	'O' Ring Ø20 x Ø3	609-011
23	'O' Ring Ø25 x Ø2.5	609-013
24	TUBE & NUT ASSY	613-136
25	SPRING & PLUNGER ASSY. - Mk2	613-137
26	SOLENOID COIL	613-255
27	SOLENOID CONNECTOR	613-258
28	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
29	Screw - Pan Pozi Taptite - M4 x 10 Lg	401-02-040-010
30	Screw - Csk Hd. Taptite - M4 x 8 Lg	402-02-040-008
31	Screw - Socket Cap Head - M5 x 35 Lg	403-01-050-035
32	Screw - Button Hd. - M6 x 12 Lg	405-01-060-012

Номера в кружке — сборочные узлы (поставляются в сборе).

75-291-01 Control Leg Assembly

Morgana AutoCreaser 50 · Блок управления (стойка)

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	LEAD - PSU MAINS	75-184
2	LEAD - FUSE	75-197
3	LEAD - JOYSTICK ASSY	75-246
4	CONTROL LEG - AutoCreaser 50	75-292-01
5	FUSE HOLDER - Ø5 x 20	613-352
6	EMERGENCY STOP SWITCH - Double Pole	613-365
7	Mains Inlet - 20A	651-101
8	Tab Terminal Block - 4 way	651-109
9	SWITCH - Compressor. (UK)	652-009
9	SWITCH - Compressor. (USA)	652-010
10	SWITCH - System	652-011
11	Screw - Csk Hd. Taptite - M4 x 16 Lg	402-02-040-016
12	SCREW - Cap Hd. - M2.5 x 20 Lg	403-01-025-020
13	NUT - Full - M4	461-01-040
14	WASHER - Plain - M2.5	481-025
15	WASHER - Plain - M4	481-040
16	Washer - Shakeproof - M4	485-040
17	Fuse - 3.15A - 20mm x 5mm - FAST BLOW	613-023
18	Fuse - 4.0A - 20mm x 5mm - ANTI-SURGE	681-015

Номера в кружке — сборочные узлы (поставляются в сборе).

75-01-02 Control System Assembly

Morgana AutoCreaser 50 · Система управления

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Chassis	75-206-01
2	Control PCB Assembly	75-244-01
3	PSU Mounting Plate 24V - 48V	75-289-01
4	Dual Stepper Drive - PCB Assembly	125-21-02
5	PSU Unit - 5v/24v	655-011
6	PSU Unit - Switch Mode - 24V	655-015
7	PSU Unit - Switch Mode - 48V	655-016
8	Screw - Pan Pozi Taptite - M3 x 6 Lg	401-02-030-006
9	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
10	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
11	Screw - Csk Hd. Taptite - M3 x 6 Lg	402-02-030-006
12	Nut - Full - M4	461-01-040
13	Spring Washer - M4	483-040

Номера в кружке — сборочные узлы (поставляются в сборе).

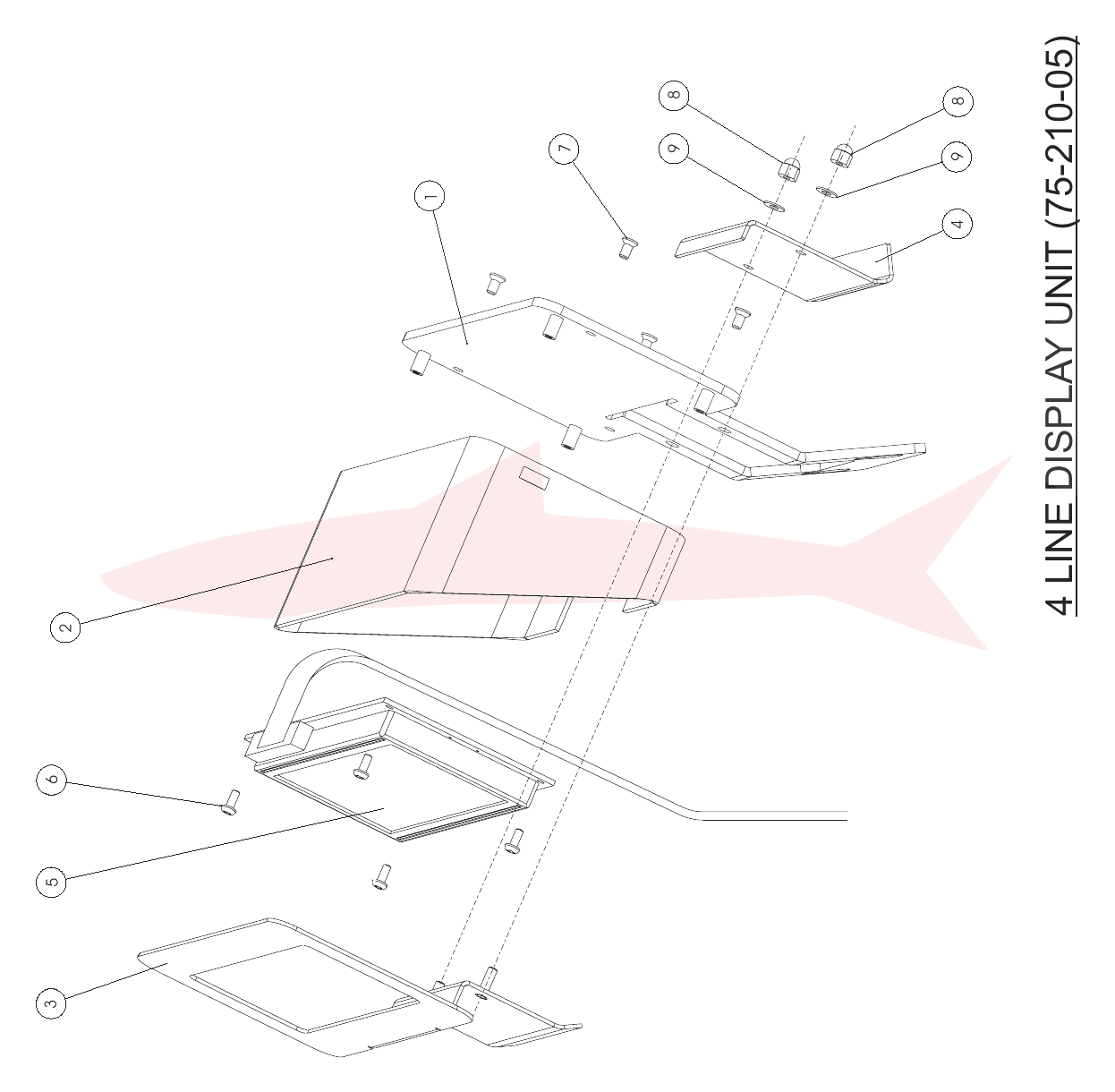

75-210-05 4 Line Display Unit

Morgana AutoCreaser 50 · Дисплей

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	Display Post - 4 Line	75-211-03
2	Display Hood - 4 Line	75-214-02
3	Display Hood Bezal - 4 Line	75-215-05
4	Display Unit Cable Cover	75-216-03
5	LCD Display Module (4 x 20) & Lead Assy	75-183
6	Screw - Pan Pozi Taptite - M2.5 x 6 Lg	401-02-025-006
7	Screw - Csk Hd. Taptite - M3 x 6 Lg	402-02-030-006
8	Domed Nut - M3	463-01-030
9	Washer - Plain - M3	481-030

Номера в кружке — сборочные узлы (поставляются в сборе).

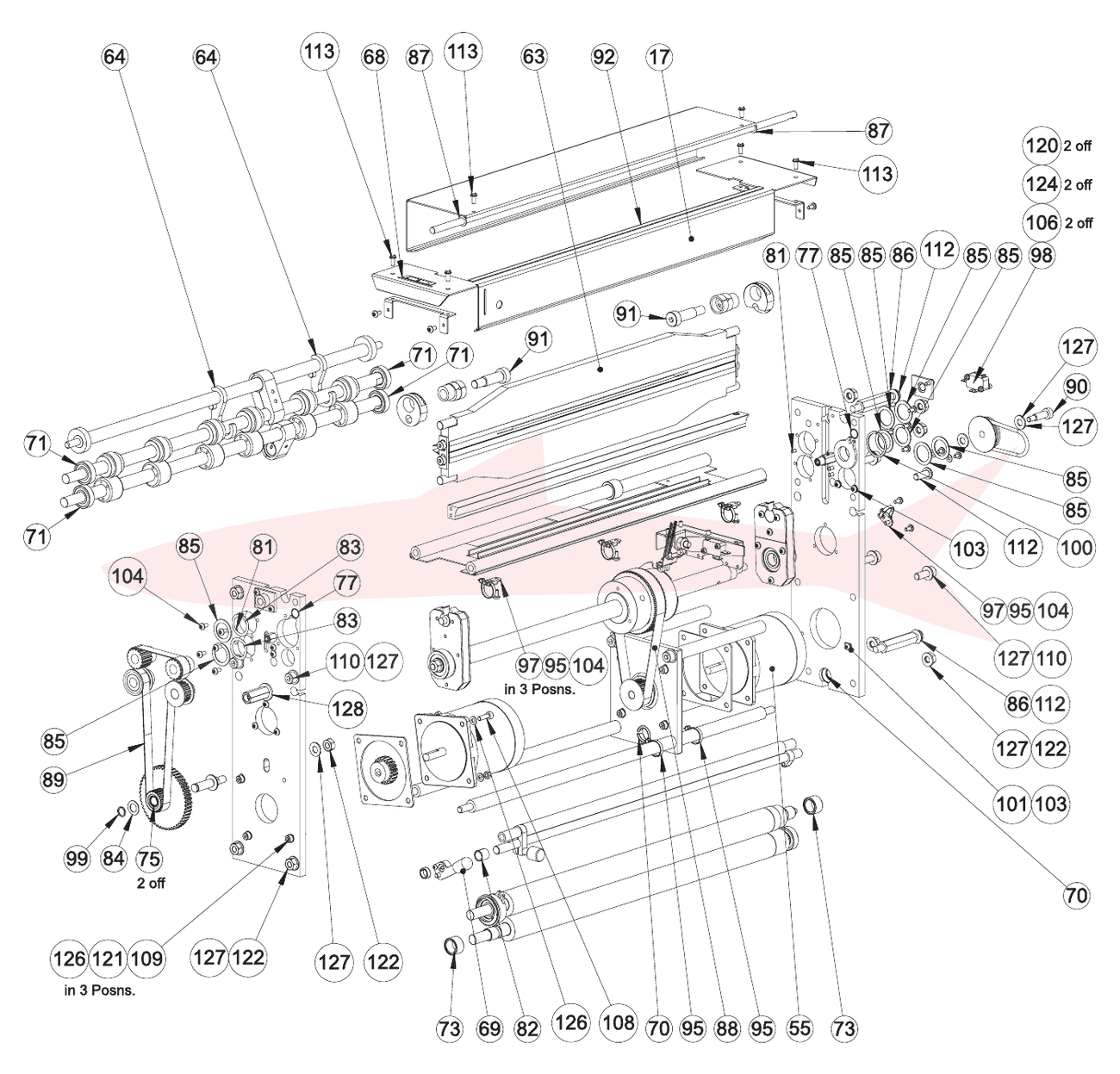

7-06-10 Creaser Unit

Morgana AutoCreaser 50 · Биговальный узел · лист 1/4

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	TIMING PULLEY Wide - 16XL - Flanged	56-003-02
2	TIMING PULLEY - 16XL - Un-Flanged	56-004-02
3	COVER BRACKET - Mk2	71-012-02
5	TIE BAR - AutoCreaser - Wide	76-003-02
6	TIE BAR - Female - AutoCreaser - Wide	76-004-02
7	BLADE ADJUSTMENT CAM	76-011
8	ADJUSTMENT DISK - AutoCreaser	76-012
11	Output Shaft - Wide	76-019-02
12	TIMING PULLEY - 16XL - Short Hub	76-034-06
13	Cord Pulley - Drive - F8	76-040-02
14	DRIVE BELT - Feed Bed	76-042
15	LOCK NUT - Blade Cam	76-047
16	Hinge Shaft - Wide	76-049-03
18	EXIT GUARD - AutoCreaer - Wide	76-051-03
19	Splash Guard - Wide	76-052-04
20	HINGE PILLAR	76-053-02
21	TILT PILLAR - AutoCreaser MK3	76-054-03
22	STEPPER PINION - 20T AutoCreaser 50	76-062-04
23	STEPPER IDLER - 50T Gear / 16XL Pulley	76-063-03
24	IDLER STUD - AutoCreaser 50	76-064-02
25	STEPPER SHIM	76-065
30	DRIVE HUB ASSY. - Perforator	76-082
31	DRIVE WHEEL - Perforator	76-083
33	LABEL - Blade Adjustment	76-101
34	BUFFER - Exit Guard	76-105
36	MTG. PLATE - Stepper Motor	76-121-01
37	TIE BAR - Female	76-122-01
38	TIMING PULLEY - 20XL - Wide Flanged	76-123-01
45	SIDE PLATE - Op. Side - (Input Gap Set)	76-142-01
46	SIDE PLATE - Lay Side (Input Gap Set)	76-142-02
47	Gap Control Shaft	76-143-01
48	Female Tie Bar - Single Gap Control (Wide)	76-144-02
49	GAP CONTROL HUB - Lay Side	76-145-02
50	GAP SET LEVER ASSY. - Op. Side	76-148-01
51	GAP SET LEVER ASSY. - Lay. Side	76-148-02
52	Locking Link - Gap Control	76-149-01
53	Locking Knob - Gap Control	76-150-01
54	DRIVE MOTOR & LEAD ASSY	76-152
56	LEAD - Dual Sensor Assy	76-154
57	LEAD - Paper Jam Sensor	76-155
58	BLADE POSITION SENSOR	76-156
59	Slot Detector Bracket - Wide	76-163-01
60	INPUT ROLLER -Upper - AutoCreaser 50	76-203-05
61	INPUT ROLLER - Lower - AutoCreaser 50	76-203-06
62	LEAD - Paper Guide Sensor - Wide	76-230-02
65	PERF. SHAFT SUPPORT BLOCK ASSY - Top	78-060-01
66	PERF. SHAFT SUPPORT BLOCK ASSY - Bottom	78-060-02
67	ECCENTRIC Perf Shaft - Top	78-062-01
78	BEARING - Iglidur W300	602-135
80	SPIROL SPACER - Ø10 X Ø13 X 6.5 Lg	603-078
102	Screw - Pan Pozi Taptite - M3 x 6 Lg	401-02-030-006
114	Screw - Socket Set Knurled - M5 x 6 Lg	407-01-050-006
115	Screw - Socket Set - Flat Point - M4 x 4 Lg	409-01-040-004
118	Screw - Socket Set - Dog Point - M4 x 6 Lg	411-01-040-006

Номера в кружке — сборочные узлы (поставляются в сборе).

7-06-10 Creaser Unit

Morgana AutoCreaser 50 · Биговальный узел · лист 2/4

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
17	Entry Guard MK3 - Wide	76-050-04
55	BLADE MOTOR & LEAD ASSY	76-153
63	BLADE SET - 490 Wide Std. Groove	76-237-02
64	PERFORATOR STRIPPER ASSEMBLY	78-013
68	Label - Roller Tilt	96-053
69	Tapered Ferrule	601-111
70	HOLE BUSHING - Split - Ø19	601-124
71	BEARING-Deep Groove Ball - 6001-ZZ	602-003
73	BEARING - Dawn Cup Needle Roller - HK1512	602-056
75	BEARING - Drawn Cup Needle Roller - HK1010	602-085
77	DU Bush - Ø10 x (Ø12) x 10 Lg	602-133
81	Spirol Coiled - Ø3 x 16 Lg	603-089
82	SPIROL SPACER - Ø10 X Ø13 X 12 Lg	603-093
83	Waved Washer - Ø21 x Ø27.5 x 3.0	604-071
84	NYLON WASHER - Ø10.69 X17.45 X 0.79	605-002
85	SUPPORT WASHER - Ø12	605-052
86	WASHER - Self Aligning	605-055
87	THRUST WASHER - Ø12.7 x Ø8.00 x 0.81	605-056
88	TIMING BELT - 160XL - 15	607-042
89	TIMING BELT	607-048
90	Shoulder Bolt - Ø8(M6) x 20 Lg	608-001
91	Shoulder Bolt - Ø12(M10) x 30 Lg	608-019
92	EDGING STRIP	609-009
95	TIE WRAP - Small	613-027
97	CABLE TIE MOUNTING	613-339
98	MICROSWITCH	613-351
99	RETAINING RING - External - Ø10	615-043
100	RETAINING RING - External - Ø30	615-067
101	TERMINAL STRIP - 45° - Single	651-031
103	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
104	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
106	Screw - Socket Cap Head - M3 x 16 Lg	403-01-030-016
108	Screw - Socket Cap Head - M5 x 16 Lg	403-01-050-016
109	Screw - Socket Cap Head - M5 x 25 Lg	403-01-050-025
110	Screw - Socket Cap Head - M8 x 20 Lg	403-01-080-020
112	Screw - Button Hd. - M8 x 20 Lg	405-01-080-020
113	SCREW - Tamperproof - M4 x 6 Lg	406-01-040-006
116	Screw - Socket Set - Flat Point - M4 x 6 Lg	409-01-040-006
117	Screw - Socket Set - Flat Point - M5 x 5 Lg	409-01-050-005
120	Nut - Full - M3	461-01-030
121	Nut - Full - M5	461-01-050
122	Nut - Full - M8	461-01-080
123	Half Nut - M8	462-01-080
124	Washer - Plain - M3	481-030
125	Washer - Plain - M4	481-040
126	Washer - Plain - M5	481-050
127	Washer - Plain - M8	481-080
128	Washer - Plain - M10	481-100

Номера в кружке — сборочные узлы (поставляются в сборе).

7-06-10 Creaser Unit — Crankshaft Assembly

Morgana AutoCreaser 50 · Биговальный узел · коленвал · лист 3/4

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
9	CRANK SHAFT - AutoCreaser - Wide	76-015-03
10	SPACER - Crank Shaft	76-016
26	POWER LINK - Blade Crank Shaft	76-076
27	LINK PLATE - Tapped	76-077
28	SHOCK RING PLATE	76-078
29	LINK - Bearing Plate	76-079
35	BEARING - Power Link	76-109
39	PULLEY ASSY. - Crankshaft	76-125
40	TORSION HUB - AutoCreaser	76-126
41	Torsion Bush	76-127
44	DISK - Slot Detector	76-134-02
74	BEARING-DEEP GROOVE BALL - 6300-ZZ	602-082
76	BEARING-Deep Groove Ball - 6202-ZZ	602-086
79	DOWEL - Ø6 x 40 Lg	603-071
93	O'Ring	609-022
94	O'Ring	609-024
103	Screw - Pan Pozi Taptite - M4 x 6 Lg	401-02-040-006
105	Screw - Pan Pozi Taptite - M4 x 16 Lg	401-02-040-016
119	Screw - Socket Set - Dog Point - M8 x 20 Lg	411-01-080-020
122	Nut - Full - M8	461-01-080
127	Washer - Plain - M8	481-080

Номера в кружке — сборочные узлы (поставляются в сборе).

7-06-10 Creaser Unit — Switch Bracket Assembly

Morgana AutoCreaser 50 · Биговальный узел · кронштейн датчиков · лист 4/4

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
4	STACKER SWITCH ASSY	75-040
32	SHOULDERED PAD - AutoCreaser	76-086-03
42	BRACKET - Combined Switch	76-131
43	ADJUSTER PLATE - V3 MicroSwitch	76-132
72	EP Bush - Ø8 x Ø10 x Ø15 x 5.5	602-054
96	MICROSWITCH	613-191
104	Screw - Pan Pozi Taptite - M4 x 8 Lg	401-02-040-008
106	Screw - Socket Cap Head - M3 x 16 Lg	403-01-030-016
107	Screw - Socket Cap Head - M3 x 20 Lg	403-01-030-020
111	Screw - Button Hd. - M4 x 6 Lg	405-01-040-006
120	Nut - Full - M3	461-01-030
124	Washer - Plain - M3	481-030
125	Washer - Plain - M4	481-040

Номера в кружке — сборочные узлы (поставляются в сборе).

7-08-10 Stacker Assembly

Morgana AutoCreaser 50 · Приёмный лоток

Нажмите на схему, чтобы увеличить

№	Наименование	Артикул
1	STACKER - Screened	78-055-01
2	STACKER GUIDE ASSY	78-006-02
3	STACKER BACKSTOP ASSY - LARGE	78-065-02
4	STACKER EXTENSION - AutoCreaser 50	78-052-01
5	HOOP STRUT - Conveyor	16-029-02
6	Actuator Mtg Assy	88-040
7	EXTENDED KNOB	89-017
8	SPIROL SPACER - Ø8 X Ø10.55 X 8 Lg	603-028
9	Circlip-External-No Groove M1440-0100	615-037

Номера в кружке — сборочные узлы (поставляются в сборе).
